TOYOTA RAV4 2017 Instructieboekje (in Dutch)

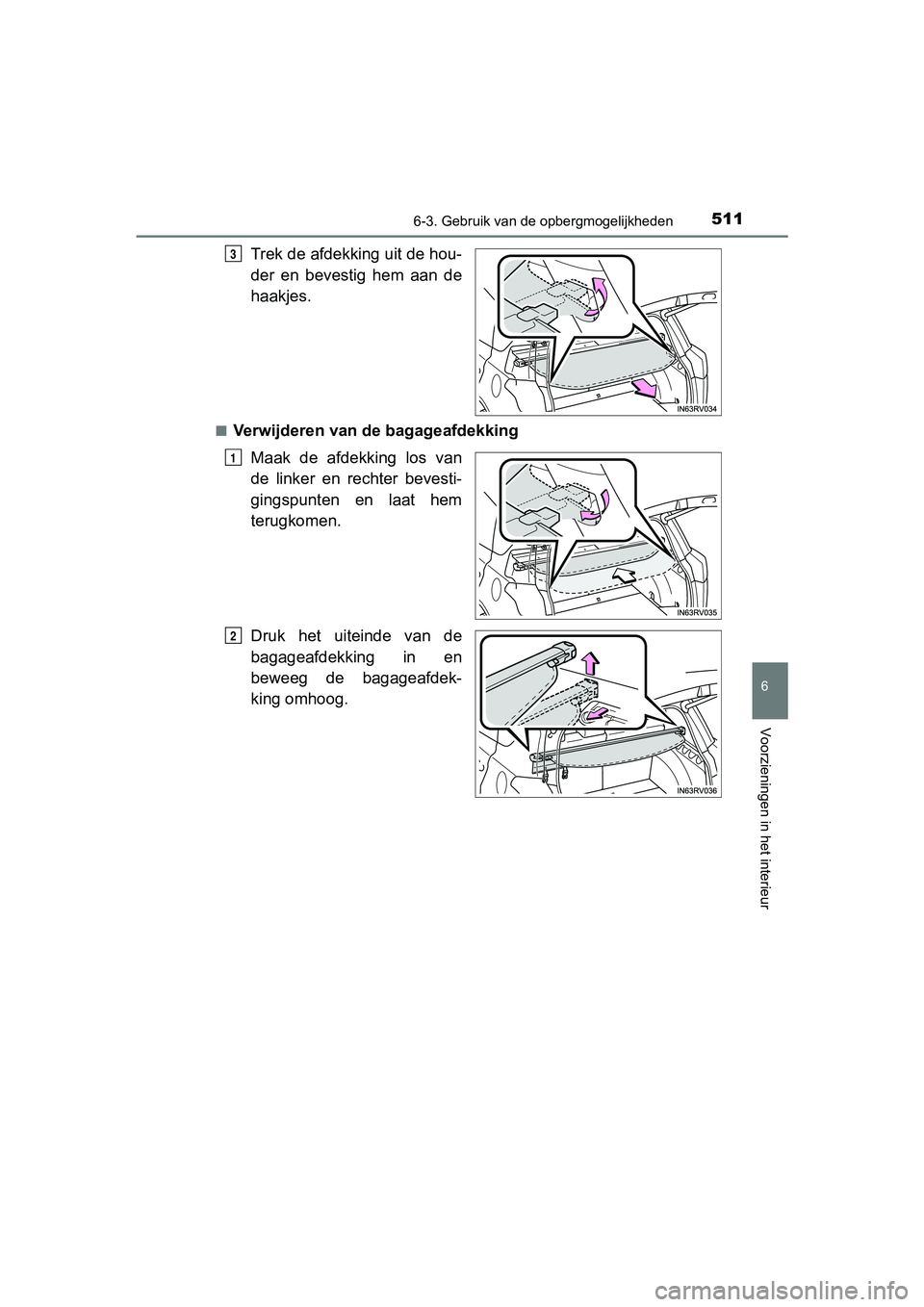

5116-3. Gebruik van de opbergmogelijkheden
RAV4_OM_OM42753E_(EE)
6
Voorzieningen in het interieur
Trek de afdekking uit de hou-
der en bevestig hem aan de
haakjes.
■Verwijderen van de bagageafdekking
Maak de afdekking los van
de linker en rechter bevesti-
gingspunten en laat hem
terugkomen.
Druk het uiteinde van de
bagageafdekking in en
beweeg de bagageafdek-
king omhoog.
3
1
2
RAV4_OM_OM42753E_(EE).book Pa ge 511 Tuesday, August 23, 2016 3:44 PM

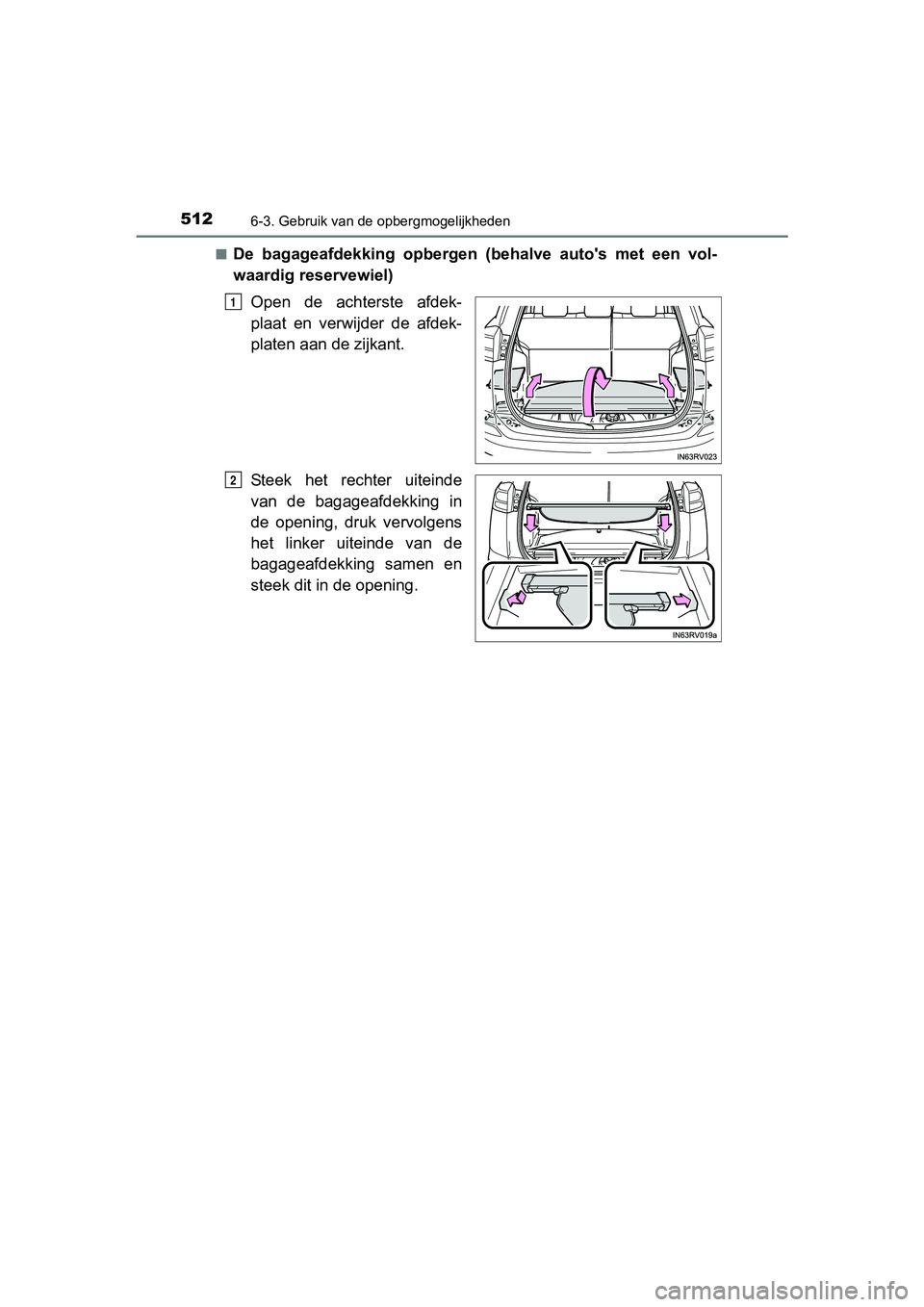

512
RAV4_OM_OM42753E_(EE)
6-3. Gebruik van de opbergmogelijkheden
■De bagageafdekking opbergen (behalve auto's met een vol-
waardig reservewiel)Open de achterste afdek-
plaat en verwijder de afdek-
platen aan de zijkant.
Steek het rechter uiteinde
van de bagageafdekking in
de opening, druk vervolgens
het linker uiteinde van de
bagageafdekking samen en
steek dit in de opening.
1
2
RAV4_OM_OM42753E_(EE).book Pa ge 512 Tuesday, August 23, 2016 3:44 PM

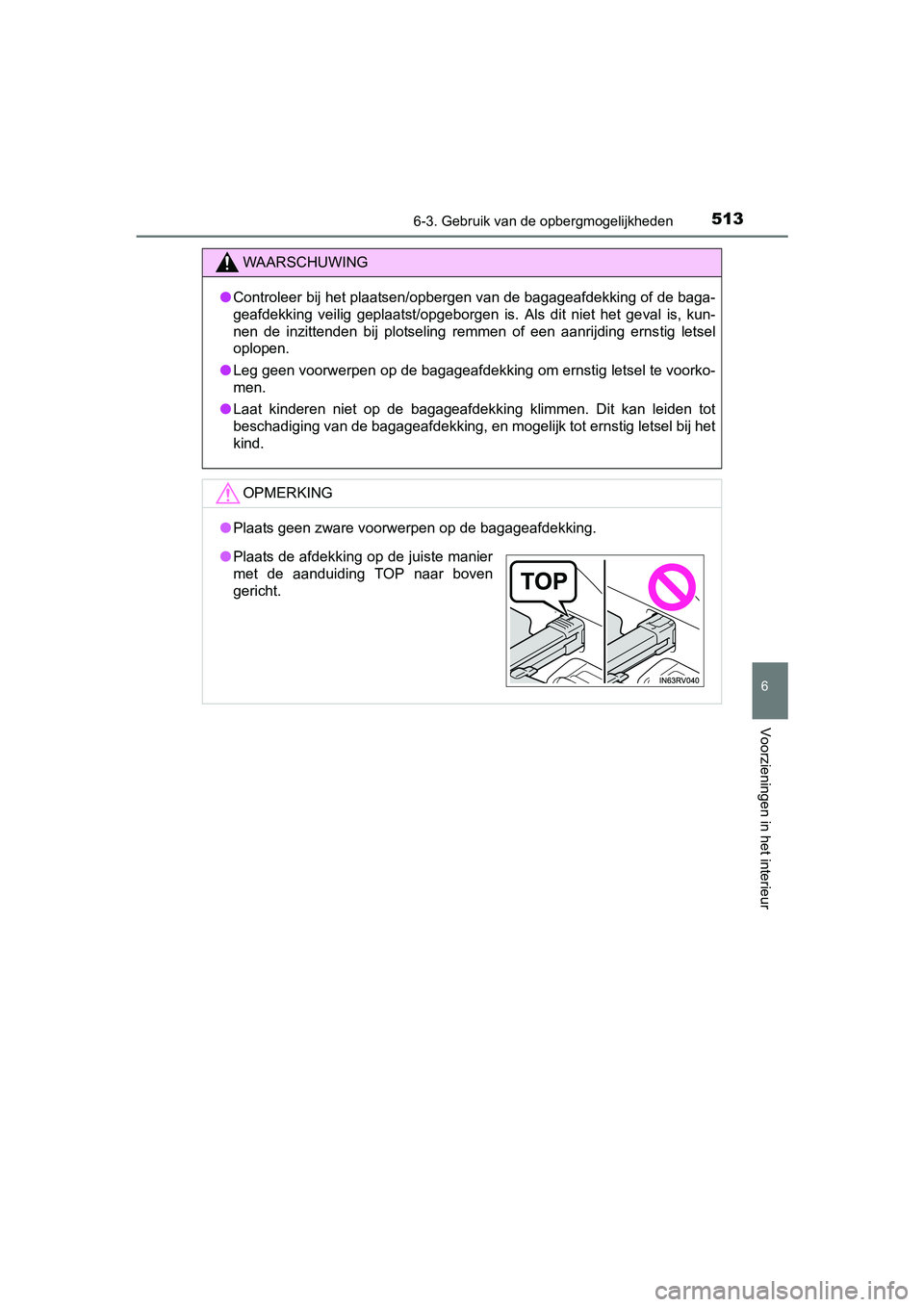

5136-3. Gebruik van de opbergmogelijkheden
RAV4_OM_OM42753E_(EE)
6
Voorzieningen in het interieur
WAARSCHUWING
●Controleer bij het plaatsen/opbergen van de bagageafdekking of de baga-
geafdekking veilig geplaatst/opgeborgen is. Als dit niet het ge val is, kun-
nen de inzittenden bij plotseling remmen of een aanrijding erns tig letsel
oplopen.
● Leg geen voorwerpen op de bagageafdekking om ernstig letsel te voorko-
men.
● Laat kinderen niet op de bagageafdekking klimmen. Dit kan leide n tot
beschadiging van de bagageafdekking, en mogelijk tot ernstig le tsel bij het
kind.
OPMERKING
● Plaats geen zware voorwerpen op de bagageafdekking.
●Plaats de afdekking op de juiste manier
met de aanduiding TOP naar boven
gericht.
RAV4_OM_OM42753E_(EE).book Pa ge 513 Tuesday, August 23, 2016 3:44 PM

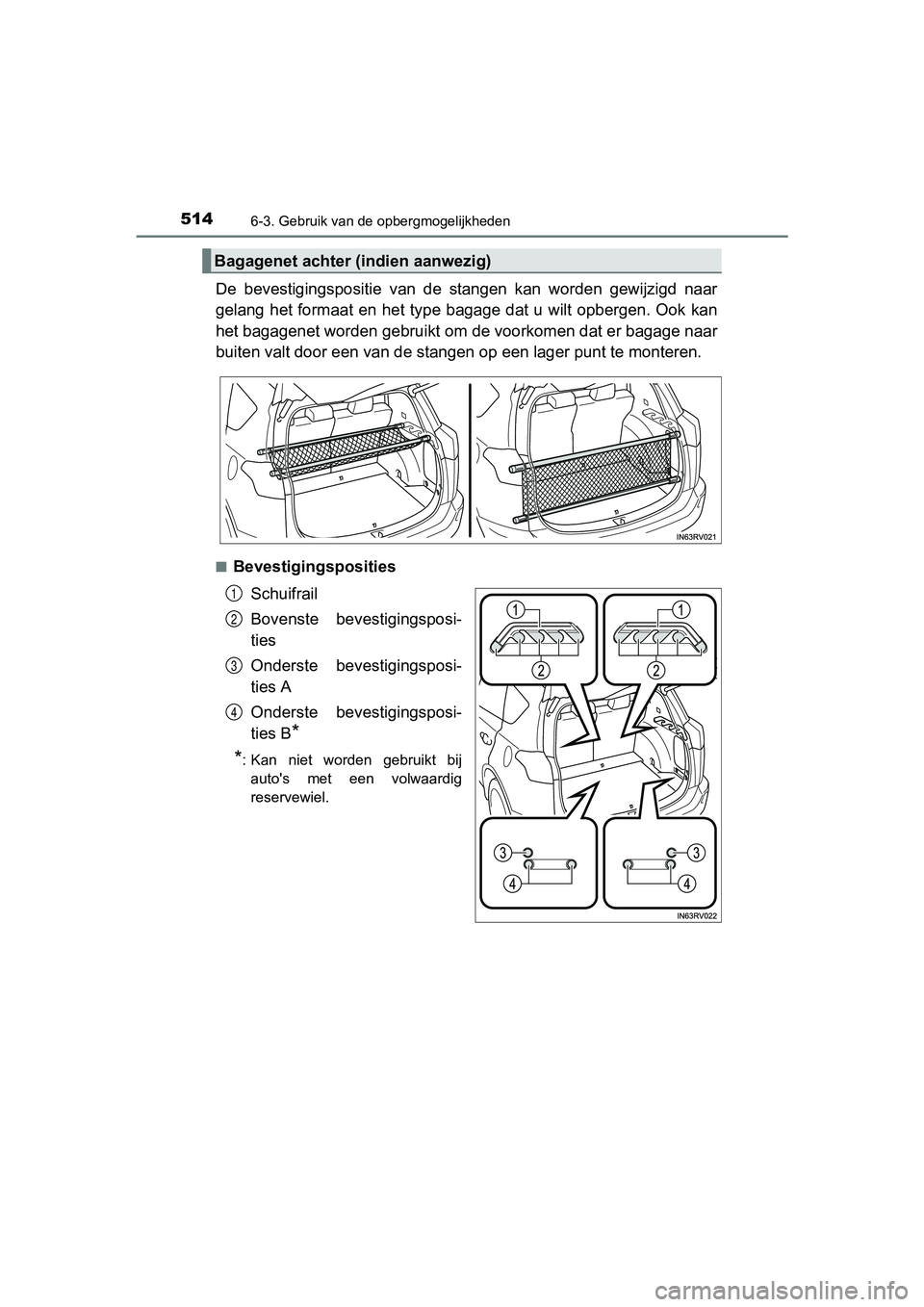

514
RAV4_OM_OM42753E_(EE)
6-3. Gebruik van de opbergmogelijkheden
De bevestigingspositie van de stangen kan worden gewijzigd naar
gelang het formaat en het type bagage dat u wilt opbergen. Ook kan
het bagagenet worden gebruikt om de voorkomen dat er bagage naar
buiten valt door een van de st angen op een lager punt te monter en.
■Bevestigingsposities
Schuifrail
Bovenste bevestigingsposi-
ties
Onderste bevestigingsposi-
ties A
Onderste bevestigingsposi-
ties B
*
*
: Kan niet worden gebruikt bij auto's met een volwaardig
reservewiel.
Bagagenet achter (indien aanwezig)
1
2
3
4
RAV4_OM_OM42753E_(EE).book Pa ge 514 Tuesday, August 23, 2016 3:44 PM

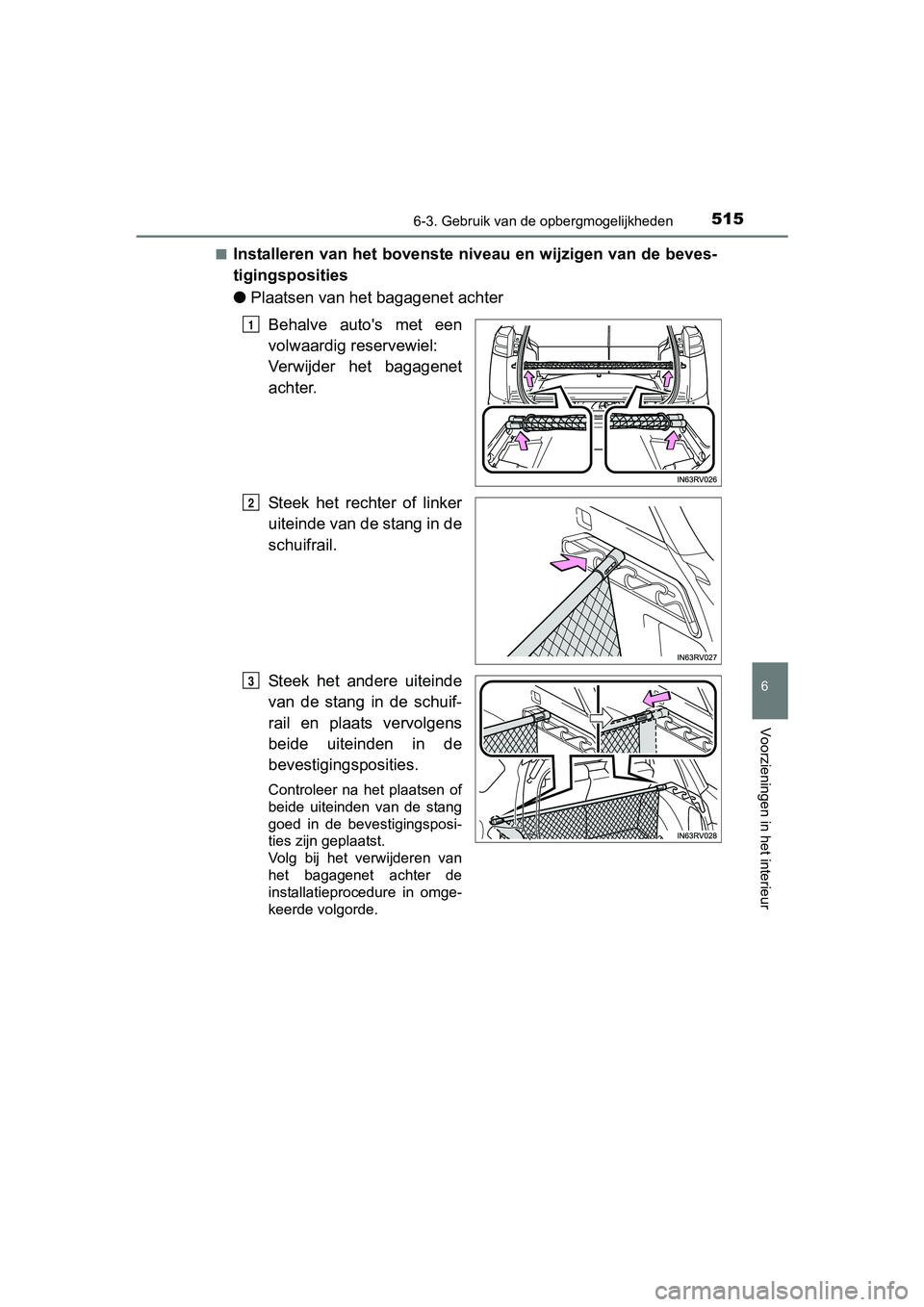

5156-3. Gebruik van de opbergmogelijkheden
RAV4_OM_OM42753E_(EE)
6
Voorzieningen in het interieur
■Installeren van het bovenste niveau en wijzigen van de beves-
tigingsposities
●Plaatsen van het bagagenet achter
Behalve auto's met een
volwaardig reservewiel:
Verwijder het bagagenet
achter.
Steek het rechter of linker
uiteinde van de stang in de
schuifrail.
Steek het andere uiteinde
van de stang in de schuif-
rail en plaats vervolgens
beide uiteinden in de
bevestigingsposities.
Controleer na het plaatsen of
beide uiteinden van de stang
goed in de bevestigingsposi-
ties zijn geplaatst.
Volg bij het verwijderen van
het bagagenet achter de
installatieprocedure in omge-
keerde volgorde.
1
2
3
RAV4_OM_OM42753E_(EE).book Pa ge 515 Tuesday, August 23, 2016 3:44 PM

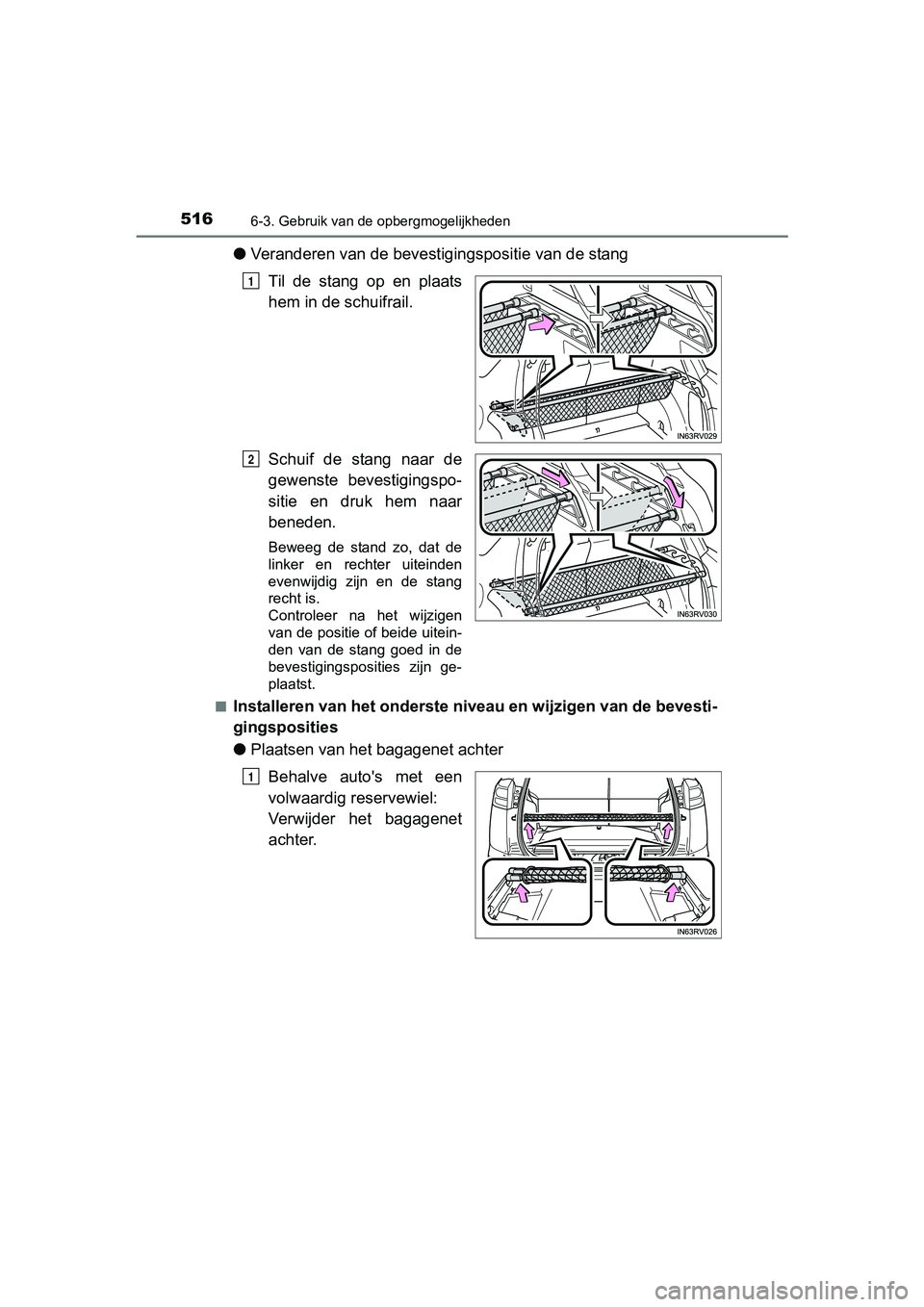

516
RAV4_OM_OM42753E_(EE)
6-3. Gebruik van de opbergmogelijkheden
●Veranderen van de beves tigingspositie van de stang
Til de stang op en plaats
hem in de schuifrail.
Schuif de stang naar de
gewenste bevestigingspo-
sitie en druk hem naar
beneden.
Beweeg de stand zo, dat de
linker en rechter uiteinden
evenwijdig zijn en de stang
recht is.
Controleer na het wijzigen
van de positie of beide uitein-
den van de stang goed in de
bevestigingsposities zijn ge-
plaatst.
■
Installeren van het onderste niveau en wijzigen van de bevesti-
gingsposities
● Plaatsen van het bagagenet achter
Behalve auto's met een
volwaardig reservewiel:
Verwijder het bagagenet
achter.
1
2
1
RAV4_OM_OM42753E_(EE).book Pa ge 516 Tuesday, August 23, 2016 3:44 PM

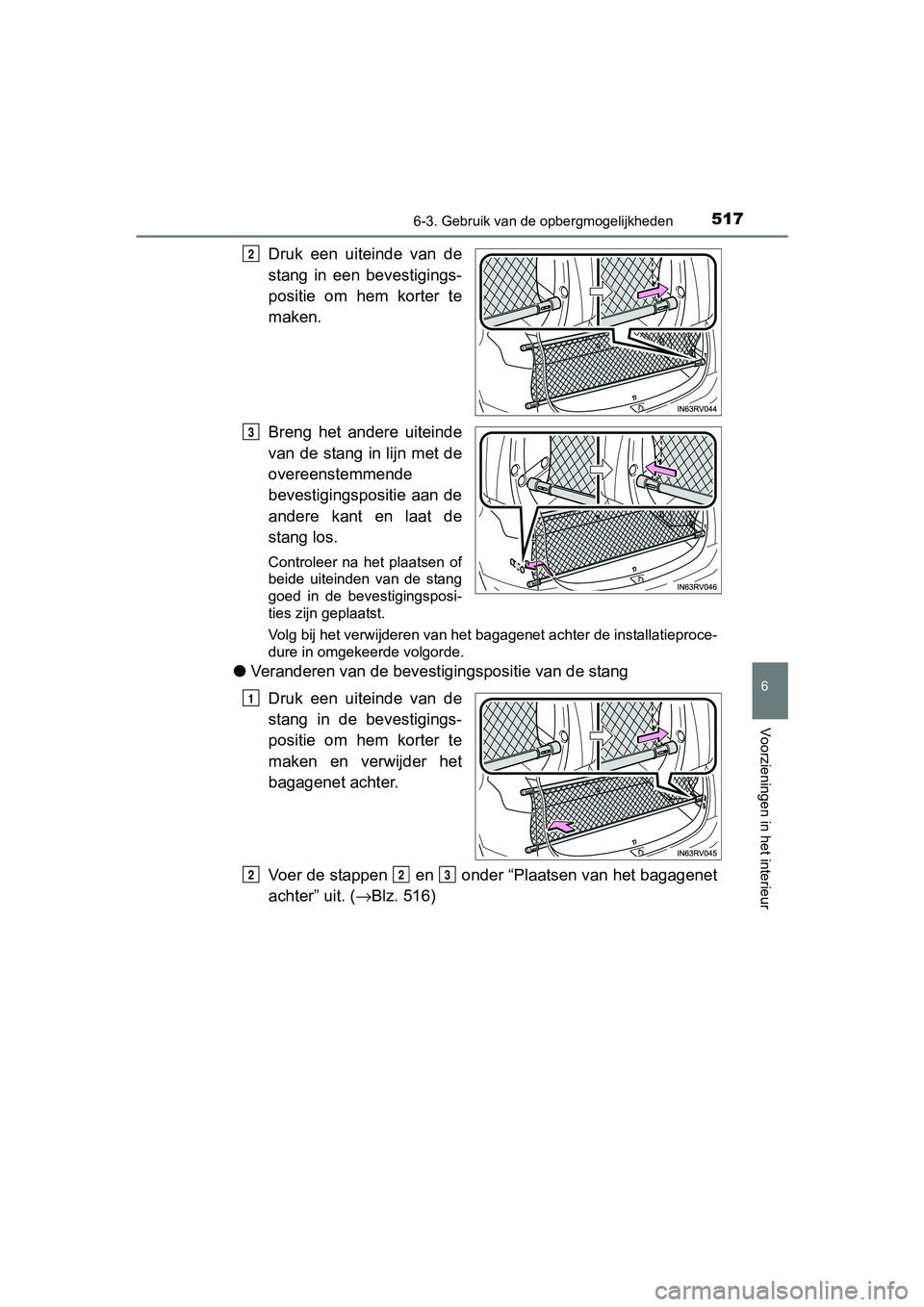

5176-3. Gebruik van de opbergmogelijkheden
RAV4_OM_OM42753E_(EE)
6
Voorzieningen in het interieur
Druk een uiteinde van de
stang in een bevestigings-
positie om hem korter te
maken.
Breng het andere uiteinde
van de stang in lijn met de
overeenstemmende
bevestigingspositie aan de
andere kant en laat de
stang los.
Controleer na het plaatsen of
beide uiteinden van de stang
goed in de bevestigingsposi-
ties zijn geplaatst.
Volg bij het verwijderen van het bagagenet achter de installati eproce-
dure in omgekeerde volgorde.
● Veranderen van de beves tigingspositie van de stang
Druk een uiteinde van de
stang in de bevestigings-
positie om hem korter te
maken en verwijder het
bagagenet achter.
Voer de stappen en onder “Plaatsen van het bagagenet
achter” uit. ( →Blz. 516)
2
3
1
223
RAV4_OM_OM42753E_(EE).book Pa ge 517 Tuesday, August 23, 2016 3:44 PM

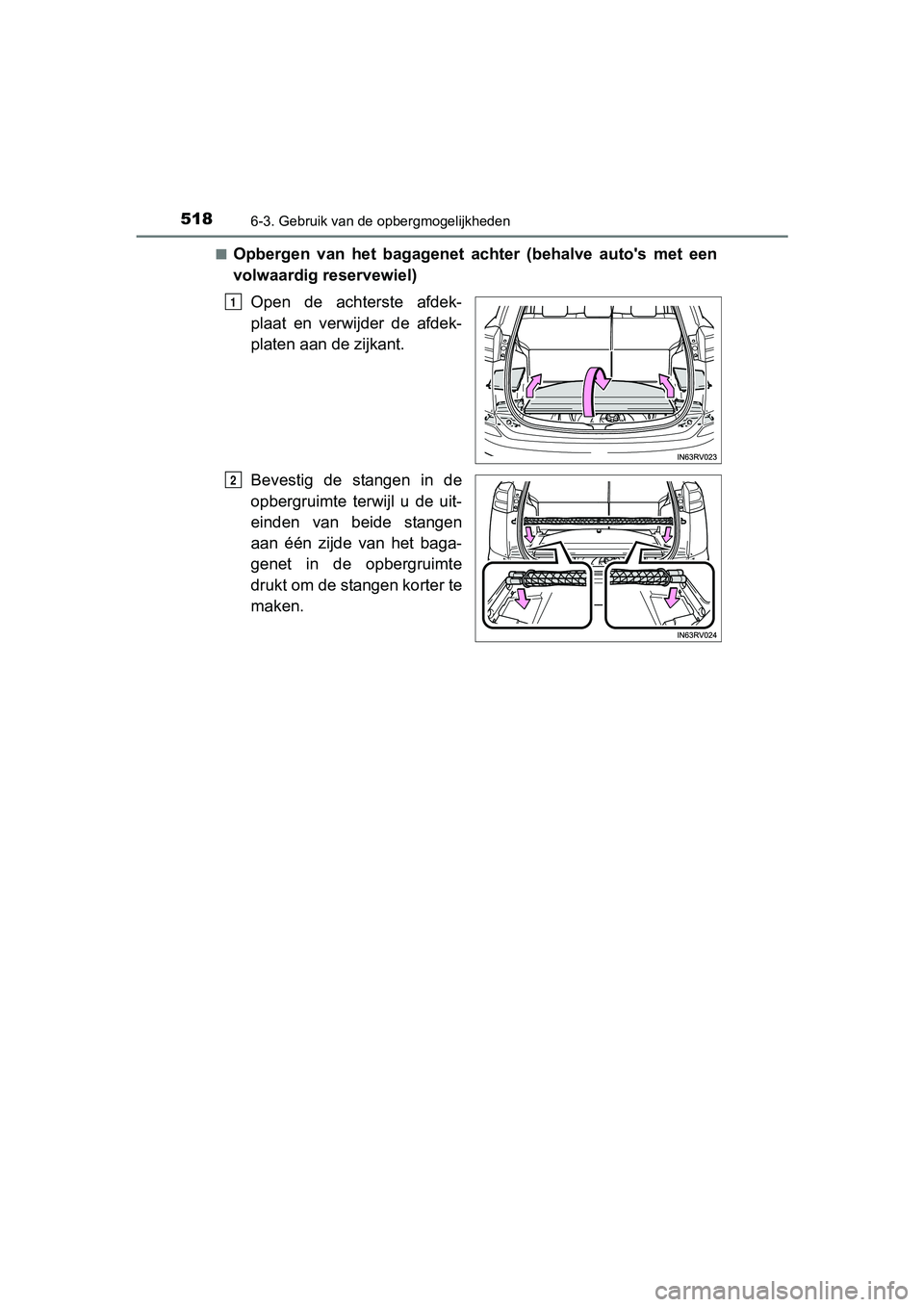

518
RAV4_OM_OM42753E_(EE)
6-3. Gebruik van de opbergmogelijkheden
■Opbergen van het bagagenet achter (behalve auto's met een
volwaardig reservewiel)Open de achterste afdek-
plaat en verwijder de afdek-
platen aan de zijkant.
Bevestig de stangen in de
opbergruimte terwijl u de uit-
einden van beide stangen
aan één zijde van het baga-
genet in de opbergruimte
drukt om de stangen korter te
maken.
1
2
RAV4_OM_OM42753E_(EE).book Pa ge 518 Tuesday, August 23, 2016 3:44 PM

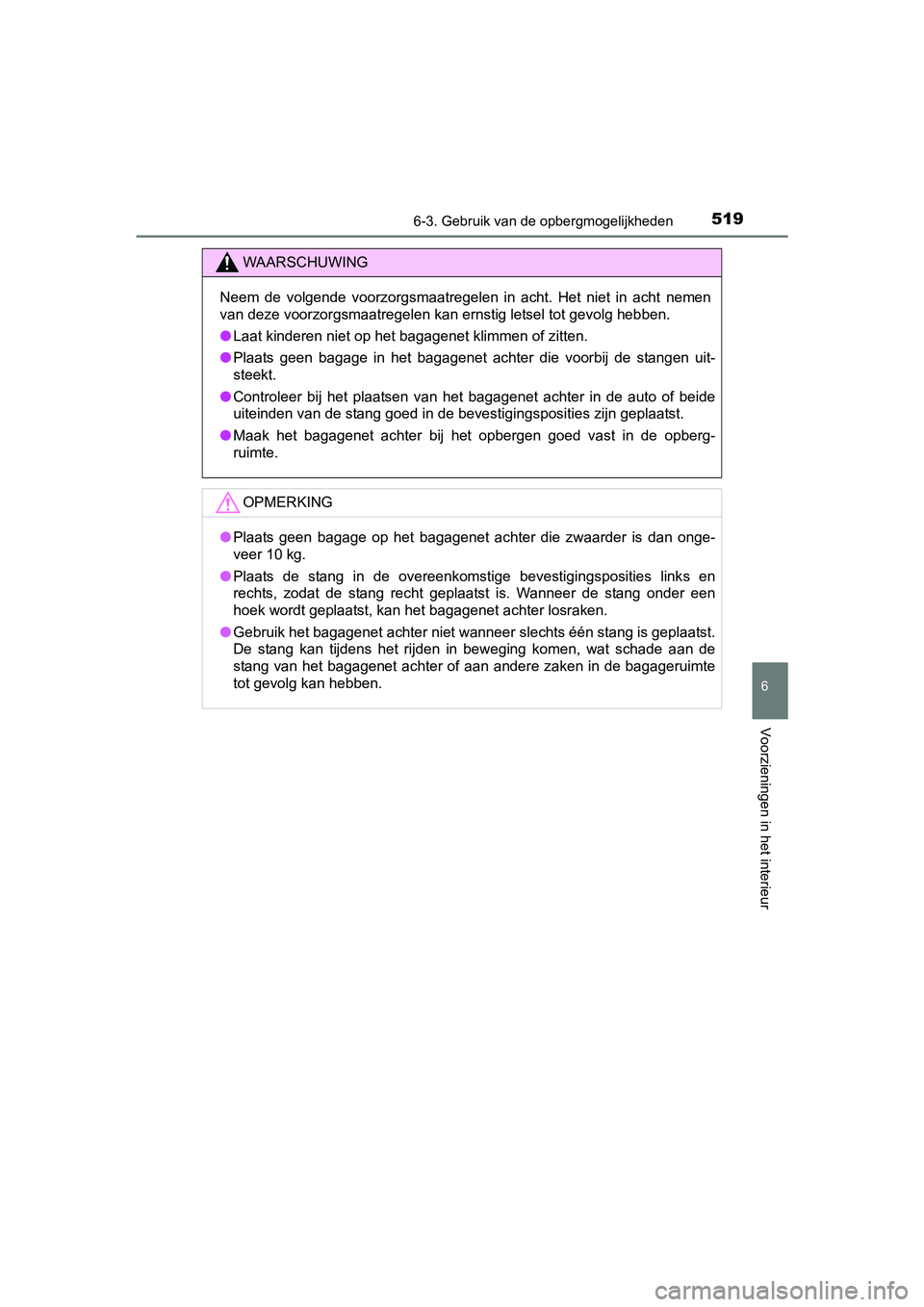

5196-3. Gebruik van de opbergmogelijkheden
RAV4_OM_OM42753E_(EE)
6
Voorzieningen in het interieur
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht. Het niet in acht nemen
van deze voorzorgsmaatregelen kan ernstig letsel tot gevolg heb ben.
● Laat kinderen niet op het bagagenet klimmen of zitten.
● Plaats geen bagage in het bagagenet achter die voorbij de stang en uit-
steekt.
● Controleer bij het plaatsen van het bagagenet achter in de auto of beide
uiteinden van de stang goed in de bevestigingsposities zijn gep laatst.
● Maak het bagagenet achter bij het opbergen goed vast in de opberg-
ruimte.
OPMERKING
●Plaats geen bagage op het bagagenet achter die zwaarder is dan onge-
veer 10 kg.
● Plaats de stang in de overeenkomstige bevestigingsposities link s en
rechts, zodat de stang recht geplaatst is. Wanneer de stang ond er een
hoek wordt geplaatst, kan het bagagenet achter losraken.
● Gebruik het bagagenet achter niet wanneer slechts één stang is geplaatst.
De stang kan tijdens het rijden in beweging komen, wat schade a an de
stang van het bagagenet achter of aan andere zaken in de bagage ruimte
tot gevolg kan hebben.
RAV4_OM_OM42753E_(EE).book Pa ge 519 Tuesday, August 23, 2016 3:44 PM

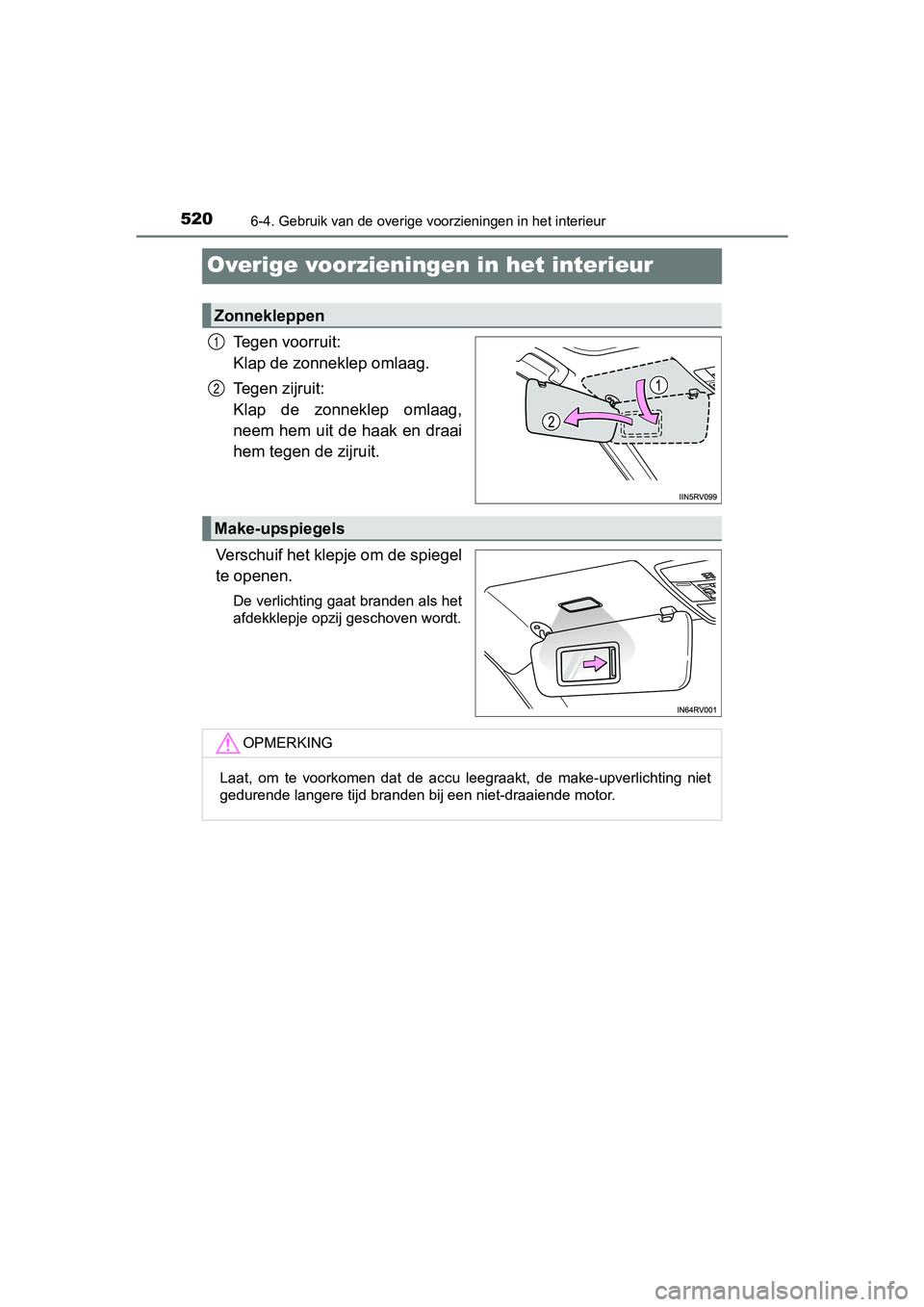

5206-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)
Overige voorzieningen in het interieur
Tegen voorruit:
Klap de zonneklep omlaag.
Tegen zijruit:
Klap de zonneklep omlaag,
neem hem uit de haak en draai
hem tegen de zijruit.
Verschuif het klepje om de spiegel
te openen.
De verlichting gaat branden als het
afdekklepje opzij geschoven wordt.
Zonnekleppen
1
2
Make-upspiegels
OPMERKING
Laat, om te voorkomen dat de accu leegraakt, de make-upverlicht ing niet
gedurende langere tijd branden bij een niet-draaiende motor.
