TOYOTA RAV4 2017 Instructieboekje (in Dutch)

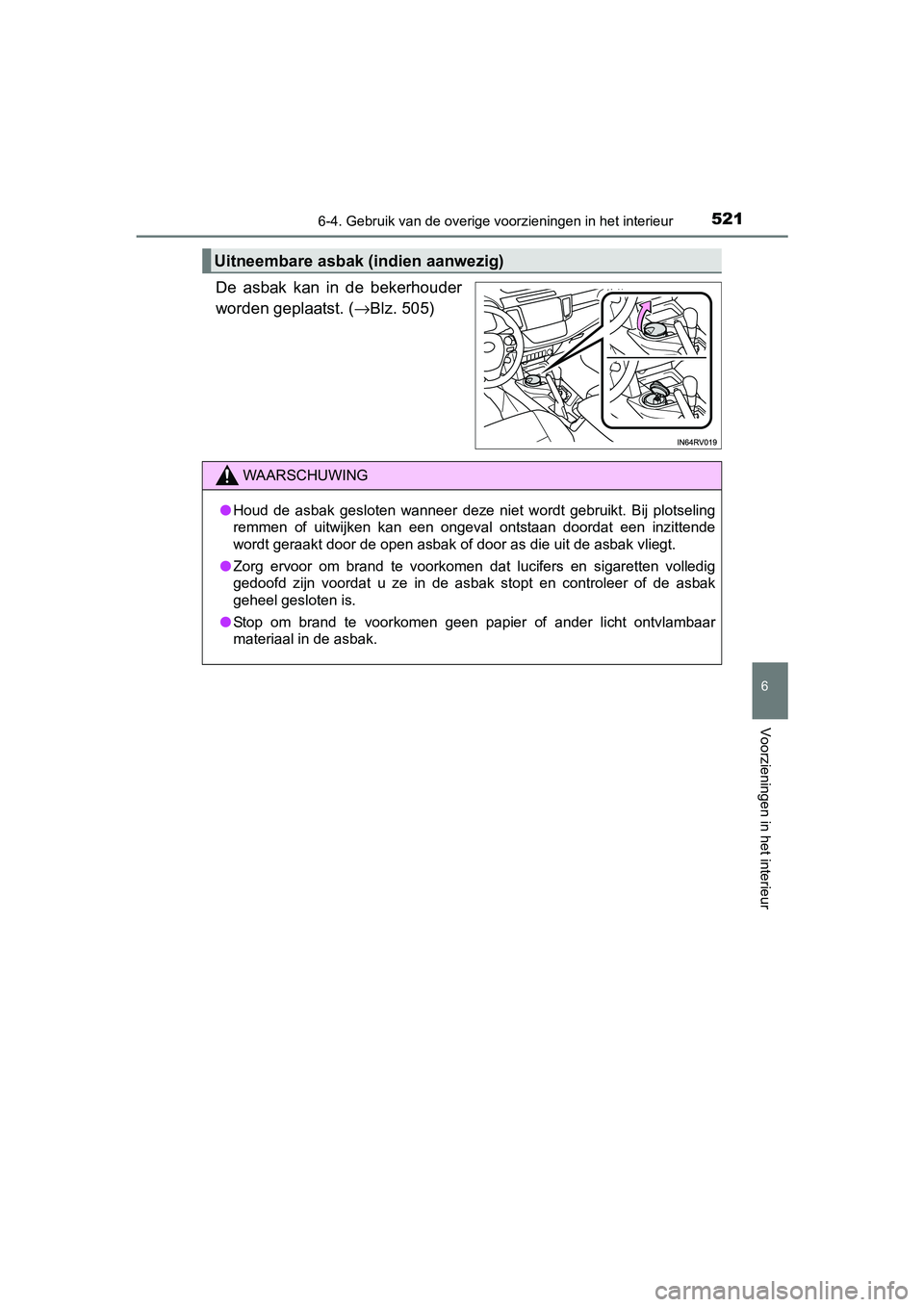

5216-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)
6
Voorzieningen in het interieur
De asbak kan in de bekerhouder
worden geplaatst. (→Blz. 505)
Uitneembare asbak (indien aanwezig)
WAARSCHUWING
●Houd de asbak gesloten wanneer deze niet wordt gebruikt. Bij pl otseling
remmen of uitwijken kan een ongeval ontstaan doordat een inzitt ende
wordt geraakt door de open asbak of door as die uit de asbak vl iegt.
● Zorg ervoor om brand te voorkomen dat lucifers en sigaretten volledig
gedoofd zijn voordat u ze in de asbak stopt en controleer of de asbak
geheel gesloten is.
● Stop om brand te voorkomen geen papier of ander licht ontvlambaar
materiaal in de asbak.
RAV4_OM_OM42753E_(EE).book Pa ge 521 Tuesday, August 23, 2016 3:44 PM

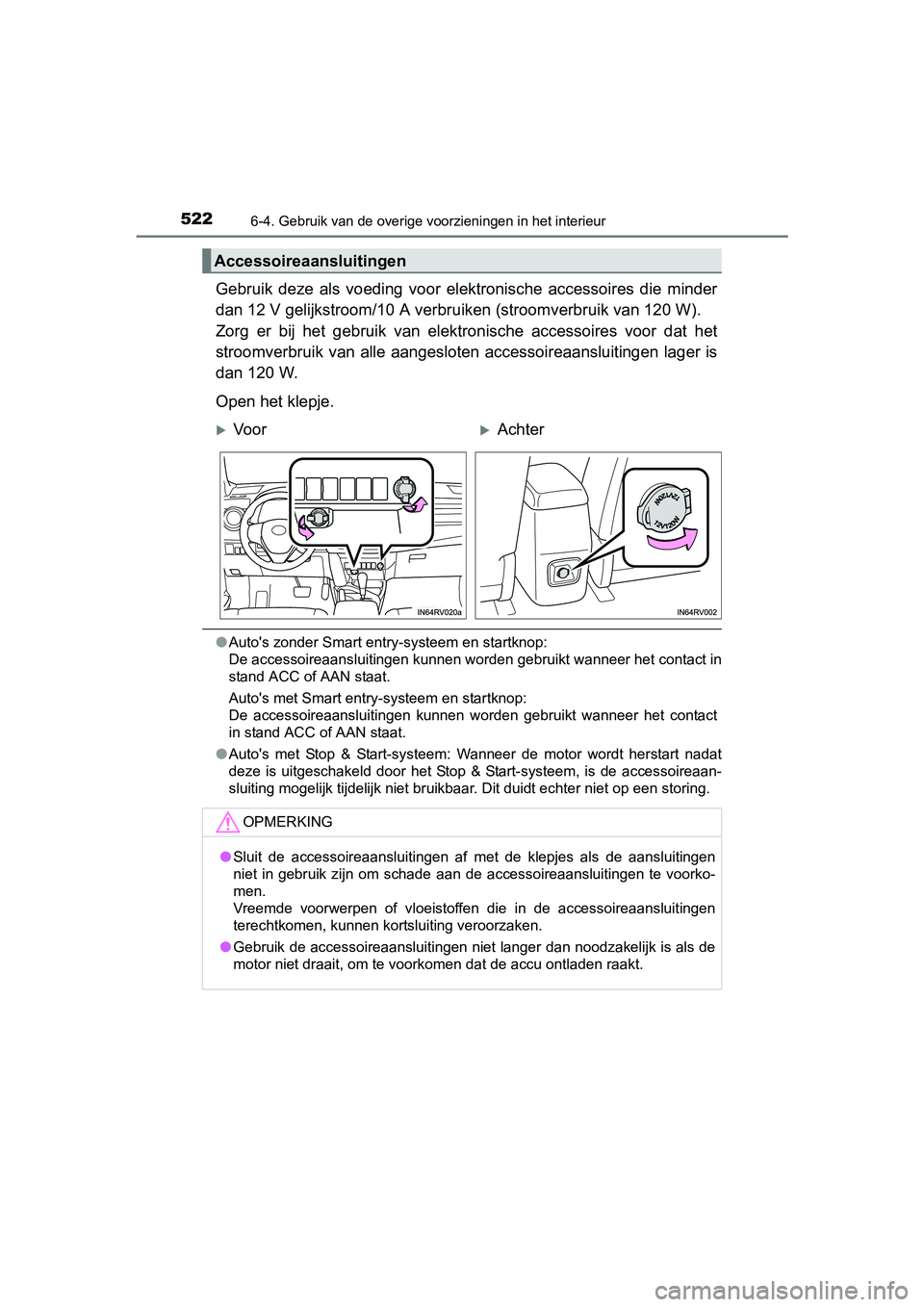

5226-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)
Gebruik deze als voeding voor elektronische accessoires die minder
dan 12 V gelijkstroom/10 A verbr uiken (stroomverbruik van 120 W) .
Zorg er bij het gebruik van elektronische accessoires voor dat het
stroomverbruik van alle aangesloten accessoireaansluitingen lag er is
dan 120 W.
● Auto's zonder Smart entry-systeem en startknop:
De accessoireaansluitingen kunnen worden gebruikt wanneer het c ontact in
stand ACC of AAN staat.
Auto's met Smart entry-systeem en startknop:
De accessoireaansluitingen kunnen worden gebruikt wanneer het c ontact
in stand ACC of AAN staat.
● Auto's met Stop & Start-systeem: Wanneer de motor wordt herstar t nadat
deze is uitgeschakeld door het Stop & Start-systeem, is de acce ssoireaan-
sluiting mogelijk tijdelijk niet bruikbaar. Dit duidt echter ni et op een storing.
Accessoireaansluitingen
Open het klepje.
Vo o rAchter
OPMERKING
●Sluit de accessoireaansluitingen af met de klepjes als de aansl uitingen
niet in gebruik zijn om schade aan de accessoireaansluitingen t e voorko-
men.
Vreemde voorwerpen of vloeistoffen die in de accessoireaansluit ingen
terechtkomen, kunnen kortsluiting veroorzaken.
● Gebruik de accessoireaansluitingen niet langer dan noodzakelijk is als de
motor niet draait, om te voorkomen dat de accu ontladen raakt.
RAV4_OM_OM42753E_(EE).book Pa ge 522 Tuesday, August 23, 2016 3:44 PM

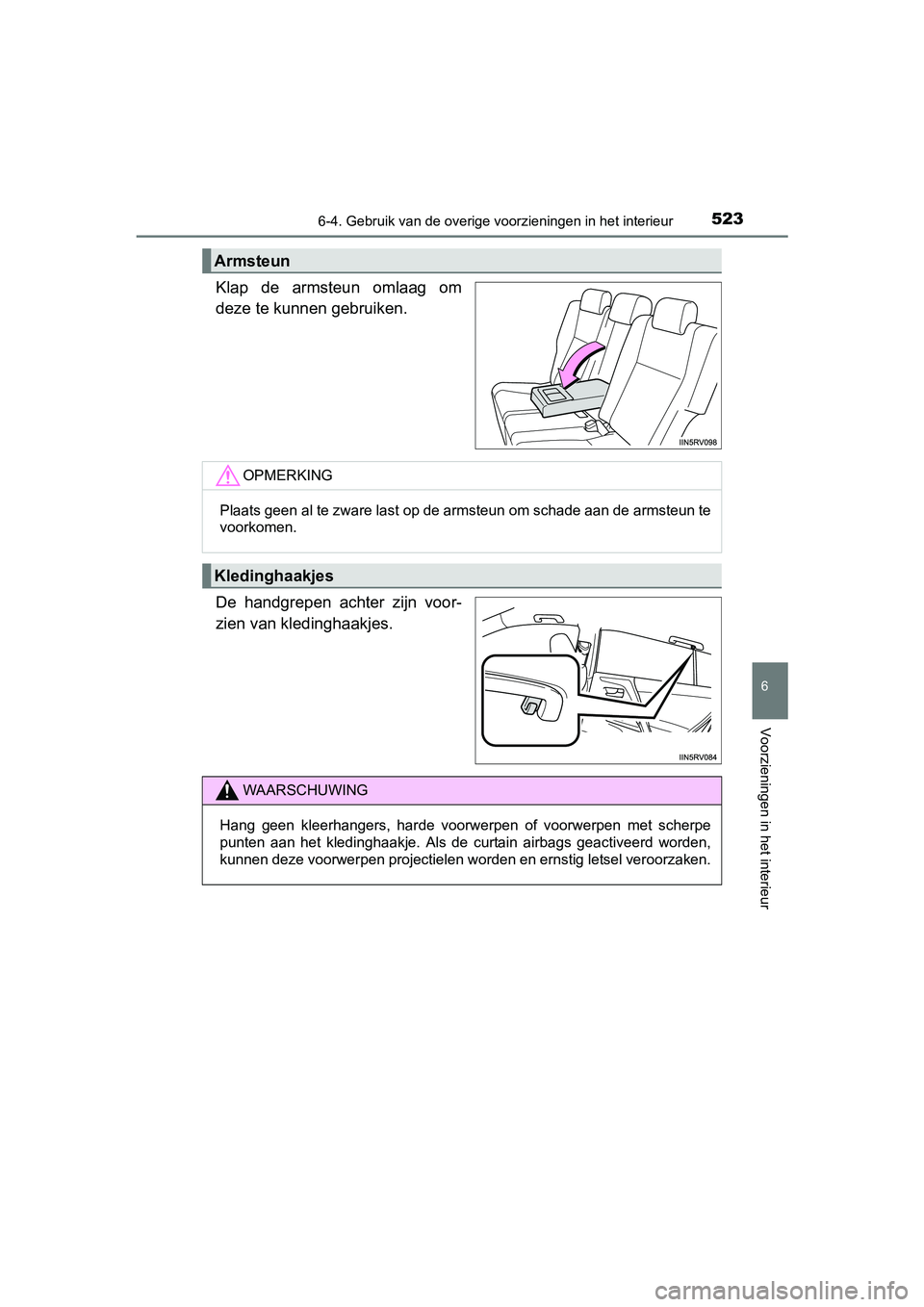

5236-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)
6
Voorzieningen in het interieur
Klap de armsteun omlaag om
deze te kunnen gebruiken.
De handgrepen achter zijn voor-
zien van kledinghaakjes.
Armsteun
OPMERKING
Plaats geen al te zware last op de armsteun om schade aan de armsteun te
voorkomen.
Kledinghaakjes
WAARSCHUWING
Hang geen kleerhangers, harde voorwerpen of voorwerpen met sche rpe
punten aan het kledinghaakje. Als de curtain airbags geactiveer d worden,
kunnen deze voorwerpen projectielen worden en ernstig letsel ve roorzaken.
RAV4_OM_OM42753E_(EE).book Page 523 Tuesday, August 23, 2016 3:44 PM

5246-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)

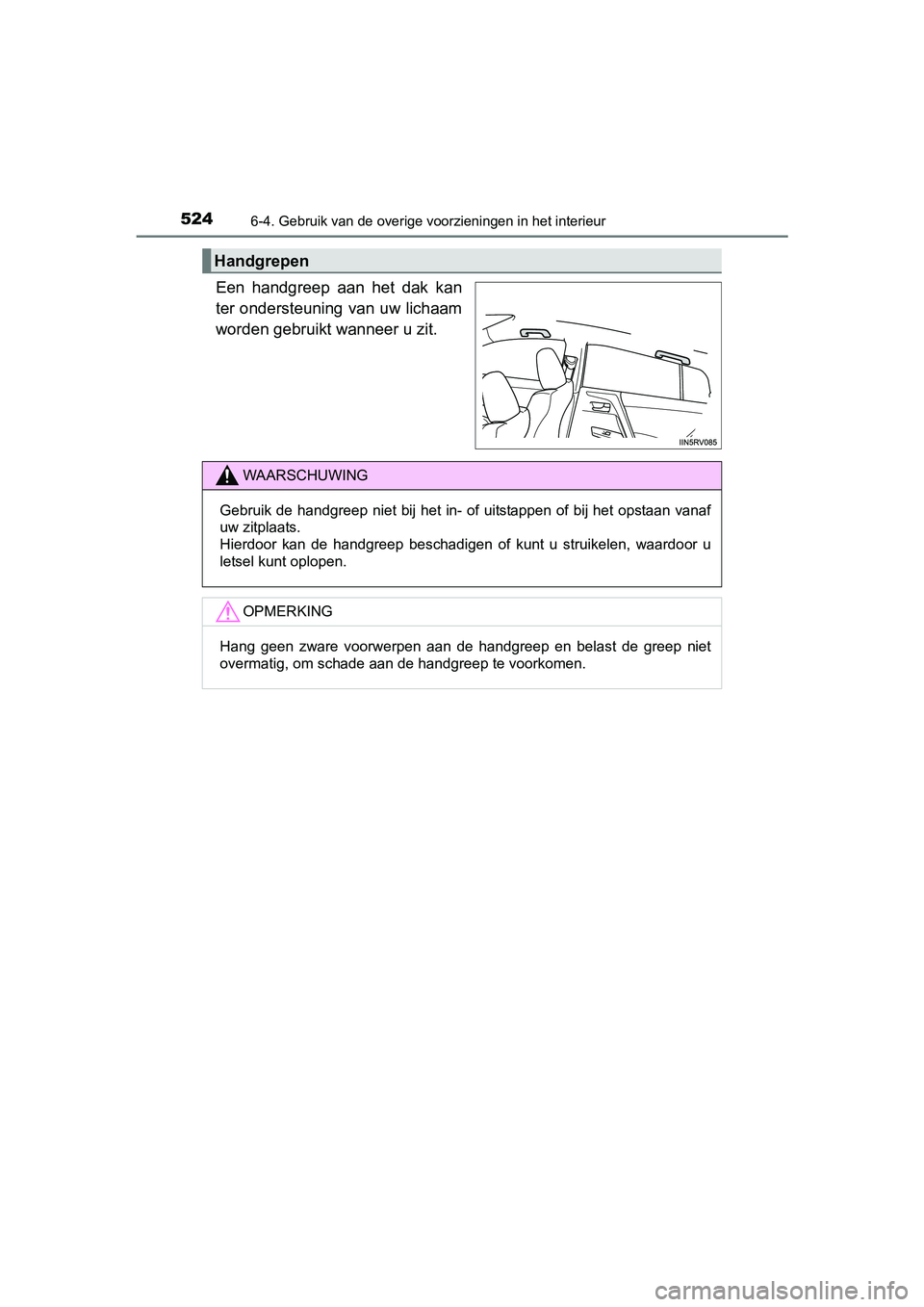

Een handgreep aan het dak kan
ter ondersteuning van uw lichaam
worden gebruikt wanneer u zit.
Handgrepen
WAARSCHUWING
Gebruik de handgreep niet bij het in- of uitstappen of bij het opstaan vanaf
uw zitplaats.
Hierdoor kan de handgreep beschadigen of kunt u struikelen, waardoor u
letsel kunt oplopen.
OPMERKING
Hang geen zware voorwerpen aan de handgreep en belast de greep niet
overmatig, om schade aan de handgreep te voorkomen.
RAV4_OM_OM42753E_(EE).book Pa ge 524 Tuesday, August 23, 2016 3:44 PM

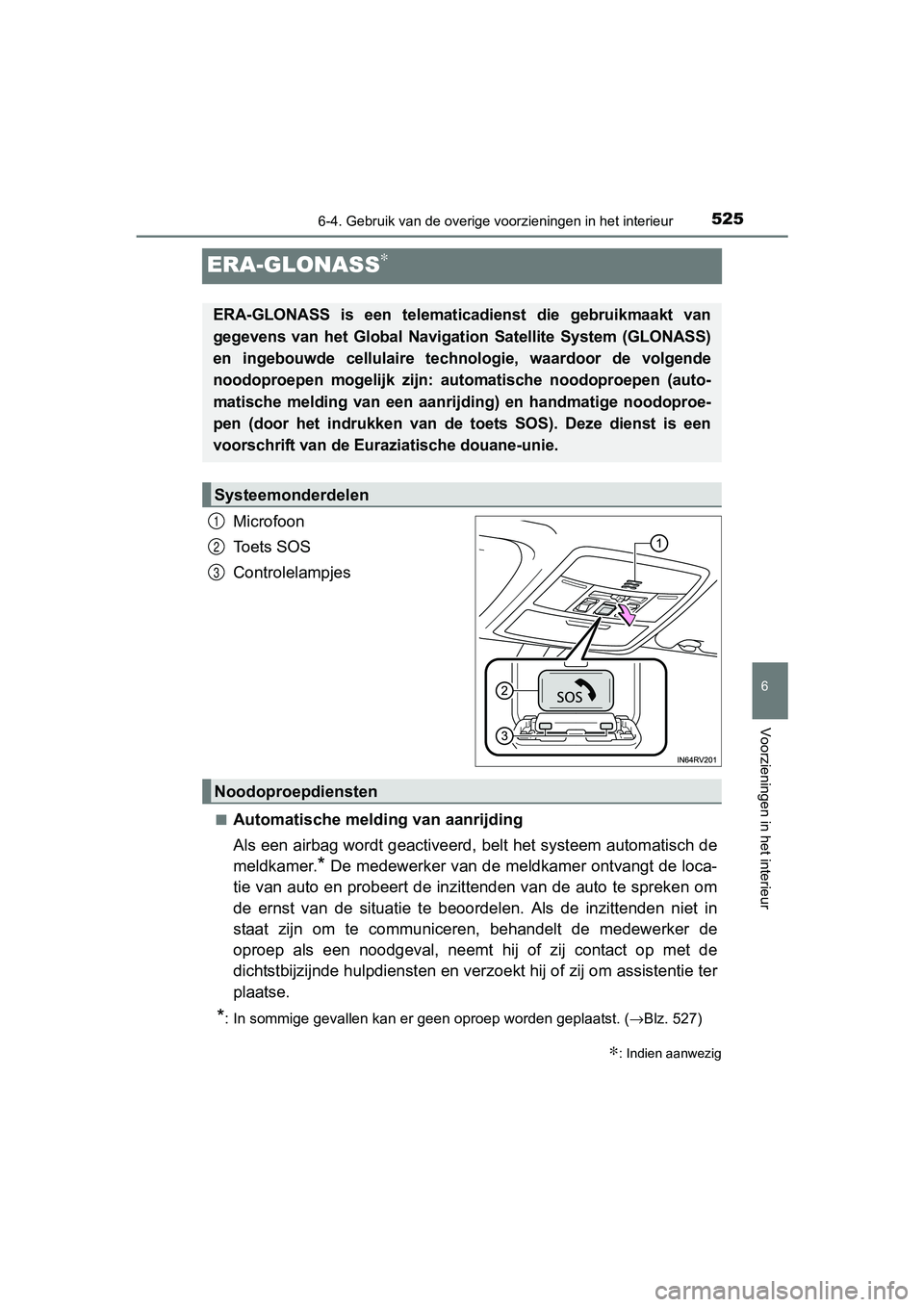

5256-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)
6
Voorzieningen in het interieur
ERA-GLONASS∗
Microfoon
Toets SOS
Controlelampjes
■Automatische melding van aanrijding
Als een airbag wordt geactiveerd, belt het systeem automatisch de
meldkamer.
* De medewerker van de meldkamer ontvangt de loca-
tie van auto en probeert de inzittenden van de auto te spreken om
de ernst van de situatie te beoordelen. Als de inzittenden niet in
staat zijn om te communiceren, behandelt de medewerker de
oproep als een noodgeval, neemt hij of zij contact op met de
dichtstbijzijnde hulpdiensten en verzoekt hij of zij om assiste ntie ter
plaatse.
*: In sommige gevallen kan er geen oproep worden geplaatst. ( →Blz. 527)
∗: Indien aanwezig
ERA-GLONASS is een telematicadienst die gebruikmaakt van
gegevens van het Global Navigation Satellite System (GLONASS)
en ingebouwde cellulaire technologie, waardoor de volgende
noodoproepen mogelijk zijn: automatische noodoproepen (auto-
matische melding van een aanrijding) en handmatige noodoproe-
pen (door het indrukken van de t oets SOS). Deze dienst is een
voorschrift van de Euraziatische douane-unie.
Systeemonderdelen
1
2
3
Noodoproepdiensten
RAV4_OM_OM42753E_(EE).book Pa ge 525 Tuesday, August 23, 2016 3:44 PM

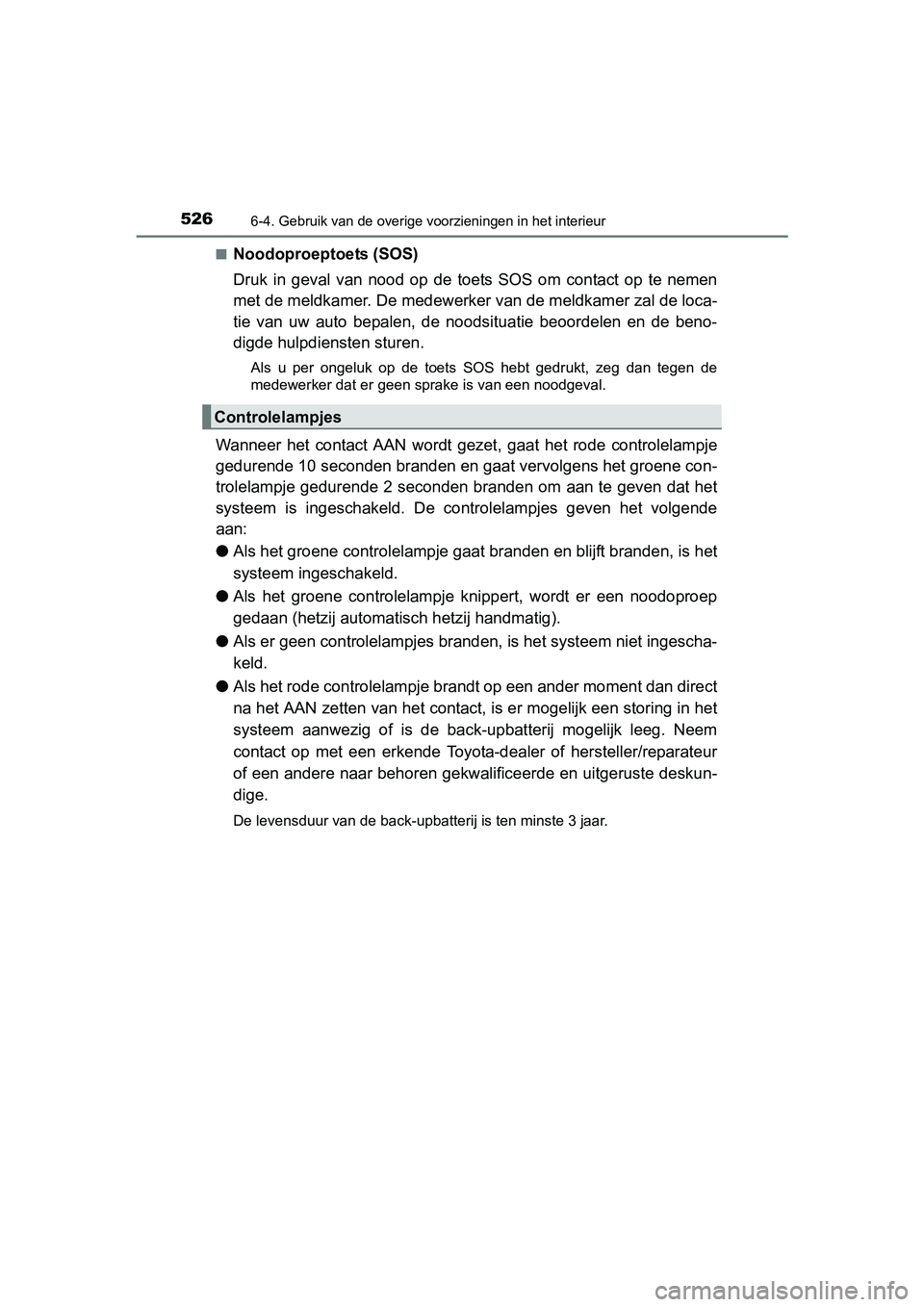

5266-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)■
Noodoproeptoets (SOS)
Druk in geval van nood op de toets SOS om contact op te nemen
met de meldkamer. De medewerker van de meldkamer zal de loca-
tie van uw auto bepalen, de noodsituatie beoordelen en de beno-
digde hulpdiensten sturen.
Als u per ongeluk op de toets SOS hebt gedrukt, zeg dan tegen d
e
medewerker dat er geen sprake is van een noodgeval.
Wanneer het contact AAN wordt gezet, gaat het rode controlelamp je
gedurende 10 seconden branden en gaat vervolgens het groene con -
trolelampje gedurende 2 seconden branden om aan te geven dat he t
systeem is ingeschakeld. De c ontrolelampjes geven het volgende
aan:
● Als het groene controlelampje gaat branden en blijft branden, i s het
systeem ingeschakeld.
● Als het groene controlelampje knippert, wordt er een noodoproep
gedaan (hetzij automatis ch hetzij handmatig).
● Als er geen controlelampjes br anden, is het systeem niet ingescha-
keld.
● Als het rode controlelampje brandt op een ander moment dan dire ct
na het AAN zetten van het contact, is er mogelijk een storing i n het
systeem aanwezig of is de bac k-upbatterij mogelijk leeg. Neem
contact op met een erkende Toyota-dealer of hersteller/reparate ur
of een andere naar behoren gekwalificeerde en uitgeruste deskun -
dige.
De levensduur van de back-upbatterij is ten minste 3 jaar.
Controlelampjes
RAV4_OM_OM42753E_(EE).book Pa ge 526 Tuesday, August 23, 2016 3:44 PM

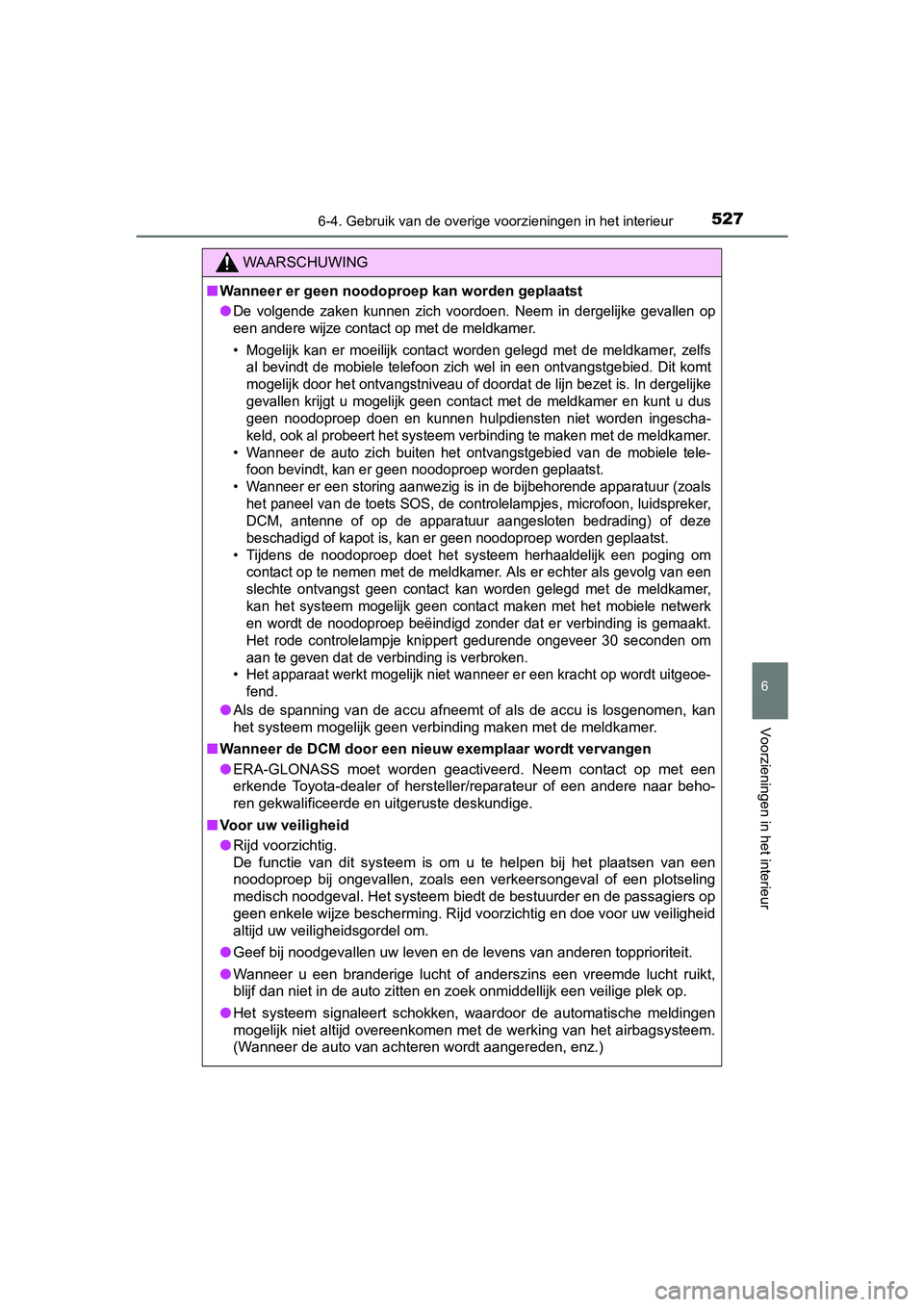

5276-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)
6
Voorzieningen in het interieur
WAARSCHUWING
■Wanneer er geen noodopro ep kan worden geplaatst
●
De volgende zaken kunnen zich voordoen. Neem in dergelijke geva llen op
een andere wijze contact op met de meldkamer.
• Mogelijk kan er moeilijk contact w orden gelegd met de meldkamer, z e l f s
al bevindt de mobiele telefoon zich wel in een ontvangstgebied. Dit komt
mogelijk door het ont vangstniveau of doorda t de lijn bezet is. In dergelijke
gevallen krijgt u mogelijk geen c ontact met de meldkamer en kun t u dus
geen noodoproep doen en kunnen hulpdiensten niet worden ingesch a-
keld, ook al probeert het systeem verbinding te maken met de me ldkamer.
• Wanneer de auto zich buiten het ontvangstgebied van de mobiele tele-
foon bevindt, kan er geen noodoproep worden geplaatst.
• Wanneer er een storing aanwezig is in de bijbehorende apparatu ur (zoals
het paneel van de toets SOS, de controlelampjes, microfoon, lui dspreker,
DCM, antenne of op de apparatuur aangesloten bedrading) of deze
beschadigd of kapot is, kan er geen noodoproep worden geplaatst .
• Tijdens de noodoproep doet het s ysteem herhaaldelijk een poging om
contact op te nemen met de meldka mer. Als er echter als gevolg van een
slechte ontvangst geen contact kan worden gelegd met de meldkam er,
kan het systeem mogelijk geen contact maken met het mobiele net werk
en wordt de noodoproep beëindigd zonder dat er verbinding is ge maakt.
Het rode controlelampje knippert gedurende ongeveer 30 seconden om
aan te geven dat de verbinding is verbroken.
• Het apparaat werkt mogelijk niet wanneer er een kracht op word t uitgeoe-
fend.
● Als de spanning van de accu afneemt of als de accu is losgenome n, kan
het systeem mogelijk geen verbinding maken met de meldkamer.
■ Wanneer de DCM door een nieuw exemplaar wordt vervangen
● ERA-GLONASS moet worden geactiveerd. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige.
■ Voor uw veiligheid
● Rijd voorzichtig.
De functie van dit systeem is om u te helpen bij het plaatsen v an een
noodoproep bij ongevallen, zoals een verkeersongeval of een plo tseling
medisch noodgeval. Het systeem biedt de bestuurder en de passagiers op
geen enkele wijze bescherming. Rijd voorzichtig en doe voor uw veiligheid
altijd uw veiligheidsgordel om.
● Geef bij noodgevallen uw leven en de levens van anderen topprio riteit.
● Wanneer u een branderige lucht of anderszins een vreemde lucht ruikt,
blijf dan niet in de auto zitten en zoek onmiddellijk een veili ge plek op.
● Het systeem signaleert schokken, waardoor de automatische meldingen
mogelijk niet altijd overeenkomen met de werking van het airbag systeem.
(Wanneer de auto van achteren wordt aangereden, enz.)
RAV4_OM_OM42753E_(EE).book Pa ge 527 Tuesday, August 23, 2016 3:44 PM

5286-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)
WAARSCHUWING
■Voor uw veiligheid
● Als de kracht van de aanrijding of het ongeval laag is, wordt d e airbag
mogelijk niet geactiveerd. In dergelijke gevallen plaatst het s ysteem moge-
lijk niet automatisch een noodoproep. Mogelijk plaatst het syst eem zelfs
geen automatisch noodoproep, ook al is de airbag geactiveerd. M ocht dit
gebeuren, neem dan contact op met de meldkamer door de toets SO S te
bedienen.
● Plaats om veiligheidsredenen geen noodoproep tijdens het rijden .
Wanneer u tijdens het rijden belt, kan het zijn dat u het stuur wiel niet goed
kunt bedienen, waardoor er een ongeval kan ontstaan.
Breng de auto tot stilstand en controleer of de omgeving veilig is alvorens
een noodoproep te plaatsen.
● Vervang zekeringen altijd door zekeringen die aan de voorgeschr even
norm voldoen.
Als u andere dan de voorschreven zekeringen gebruikt, kan er ko rtsluiting
in het circuit optreden en kan er brand ontstaan.
● Wanneer u het systeem gebruikt terwijl er rook is of sprake is van een
ongewone geur, kan er brand ontstaan.
Stop onmiddellijk met het gebruik van het systeem en neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere
naar behoren gekwalificeerde en uitgeruste deskundige.
OPMERKING
■ Voorkomen van beschadiging
Voorkom dat er vloeistof op het paneel van de toets SOS, enz. k omt en sla
er niet tegenaan.
■ In geval van een storing in het paneel van de toets SOS
Mogelijk kan er geen noodoproep worden geplaatst en kunt u niet worden
geïnformeerd over de status van het systeem. Als het paneel van de toets
SOS kapot is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■ Als er een storing aanwezig is i n de luidspreker of de microfoo n tijdens
de noodoproep of de handmatige onderhoudscontrole
Het is niet mogelijk om met een medewerker van de meldkamer te commu-
niceren.
Als de apparatuur kapot is, neem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
RAV4_OM_OM42753E_(EE).book Pa ge 528 Tuesday, August 23, 2016 3:44 PM

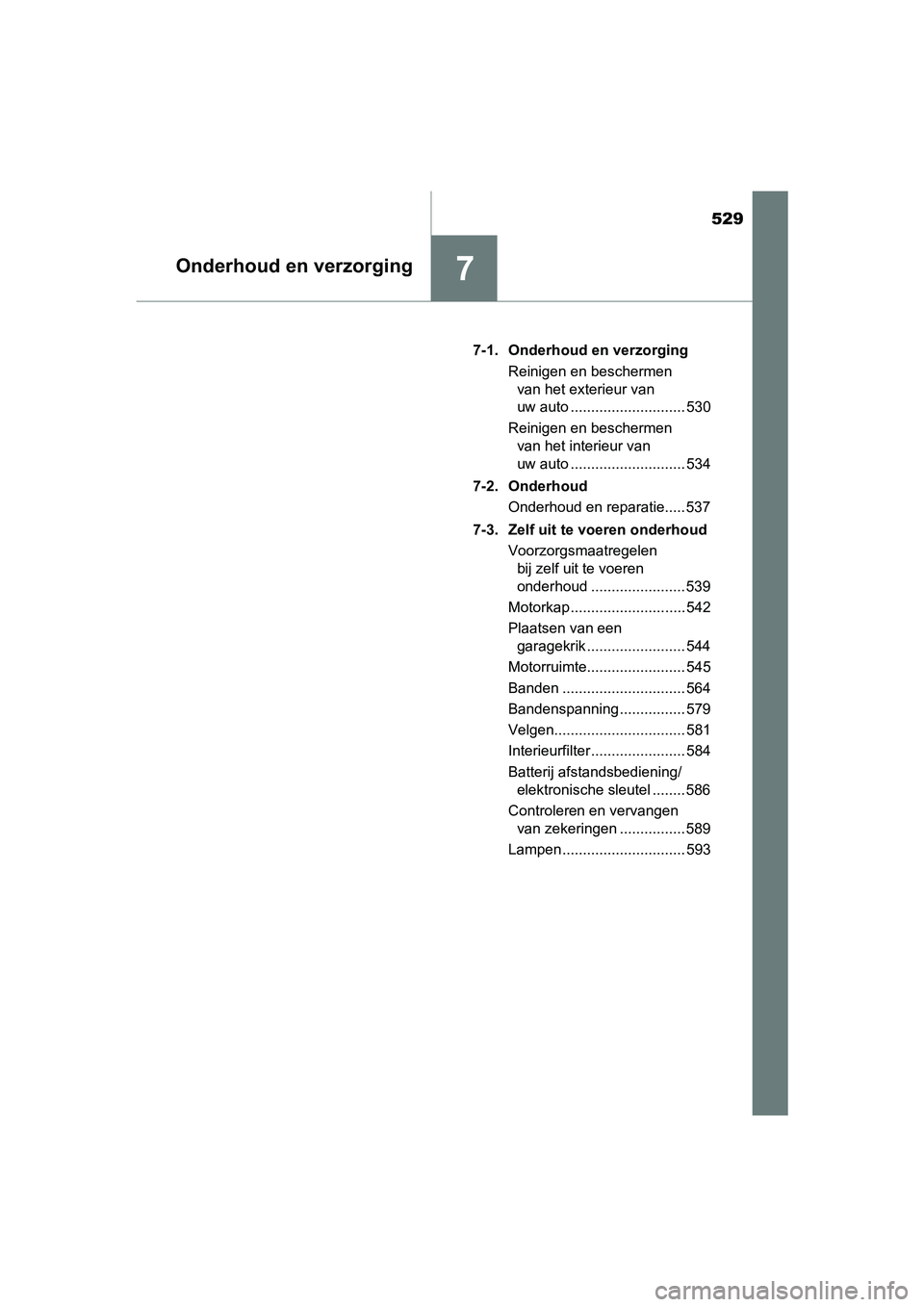

529
7Onderhoud en verzorging
RAV4_OM_OM42753E_(EE)7-1. Onderhoud en verzorging
Reinigen en beschermen van het exterieur van
uw auto ............................ 530
Reinigen en beschermen van het interieur van
uw auto ............................ 534
7-2. Onderhoud Onderhoud en reparatie..... 537
7-3. Zelf uit te voeren onderhoud Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud ....................... 539
Motorkap ............................ 542
Plaatsen van een garagekrik ........................ 544
Motorruimte........................ 545
Banden .............................. 564
Bandenspanning ................ 579
Velgen................................ 581
Interieurfilter ....................... 584
Batterij afstandsbediening/ elektronische sleutel ........ 586
Controleren en vervangen van zekeringen ................ 589
Lampen .............................. 593
RAV4_OM_OM42753E_(EE).book Pa ge 529 Tuesday, August 23, 2016 3:44 PM

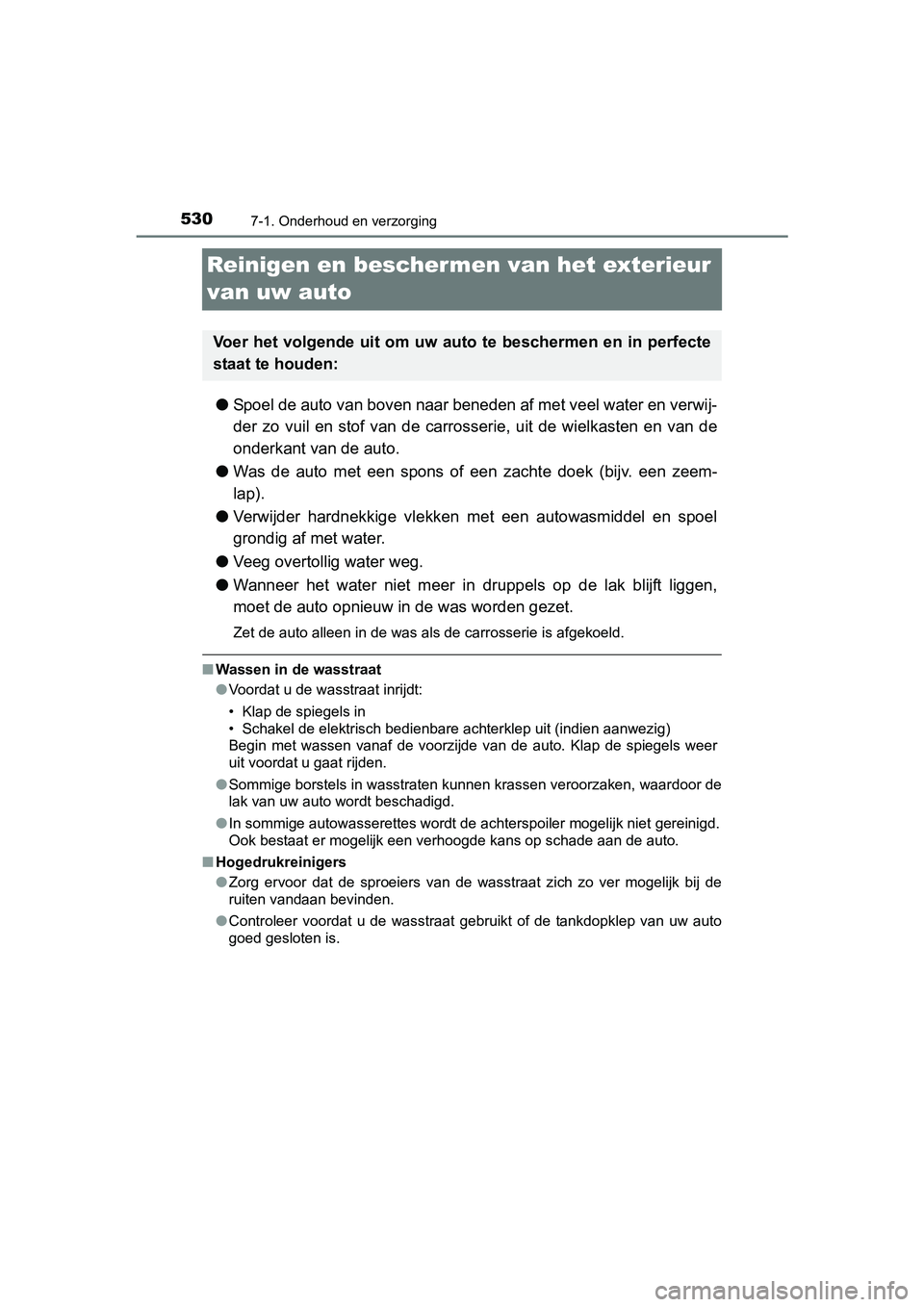

5307-1. Onderhoud en verzorging
RAV4_OM_OM42753E_(EE)
Reinigen en beschermen van het exterieur
van uw auto
● Spoel de auto van boven naar beneden af met veel water en verwi j-
der zo vuil en stof van de carrosserie, uit de wielkasten en va n de
onderkant van de auto.
● Was de auto met een spons of een zachte doek (bijv. een zeem-
lap).
● Verwijder hardnekkige vlekken met een autowasmiddel en spoel
grondig af met water.
● Veeg overtollig water weg.
● Wanneer het water niet meer in druppels op de lak blijft liggen ,
moet de auto opnieuw in de was worden gezet.
Zet de auto alleen in de was als de carrosserie is afgekoeld.
■ Wassen in de wasstraat
●Voordat u de wasstraat inrijdt:
• Klap de spiegels in
• Schakel de elektrisch bedienbare achterklep uit (indien aanwez ig)
Begin met wassen vanaf de voorzijde van de auto. Klap de spiegels weer
uit voordat u gaat rijden.
● Sommige borstels in wasstraten kunnen krassen veroorzaken, waar door de
lak van uw auto wordt beschadigd.
● In sommige autowasserettes wordt de achterspoiler mogelijk niet gereinigd.
Ook bestaat er mogelijk een verhoogde kans op schade aan de aut o.
■ Hogedrukreinigers
●Zorg ervoor dat de sproeiers van de wasstraat zich zo ver mogelijk bij de
ruiten vandaan bevinden.
● Controleer voordat u de wasstraat gebruikt of de tankdopklep va n uw auto
goed gesloten is.
Voer het volgende uit om uw auto te beschermen en in perfecte
staat te houden:
RAV4_OM_OM42753E_(EE).book Pa ge 530 Tuesday, August 23, 2016 3:44 PM
