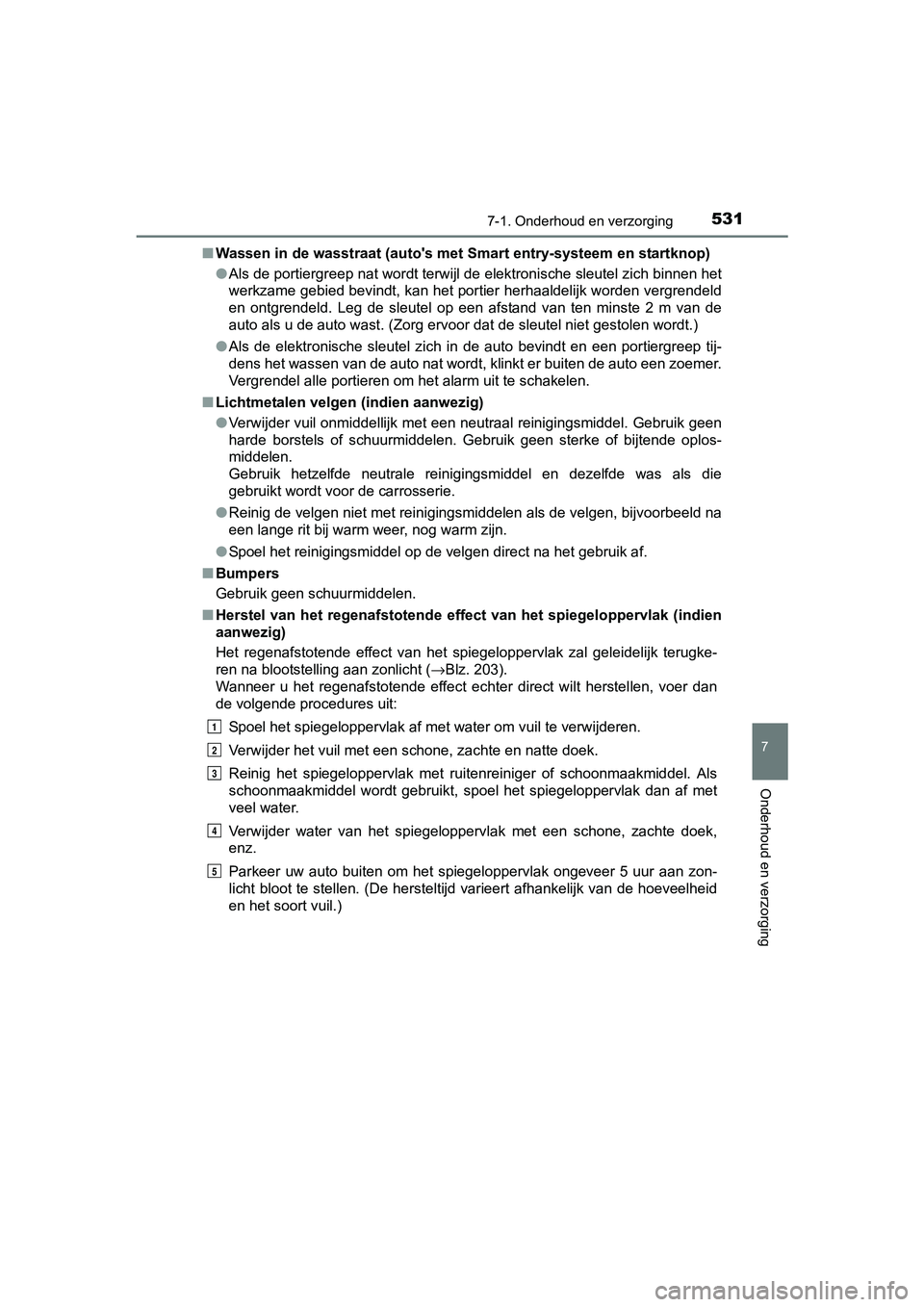

5317-1. Onderhoud en verzorging
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging
■Wassen in de wasstraat (auto's met Smart entry-systeem en start knop)
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden v ergrendeld
en ontgrendeld. Leg de sleutel op een afstand van ten minste 2 m van de
auto als u de auto wast. (Zorg ervoor dat de sleutel niet gesto len wordt.)
● Als de elektronische sleutel zich in de auto bevindt en een por tiergreep tij-
dens het wassen van de auto nat wordt, klinkt er buiten de auto een zoemer.
Vergrendel alle portieren om het alarm uit te schakelen.
■ Lichtmetalen velgen (indien aanwezig)
●Verwijder vuil onmiddellijk met een neutraal reinigingsmiddel. Gebruik geen
harde borstels of schuurmiddelen. Gebruik geen sterke of bijten de oplos-
middelen.
Gebruik hetzelfde neutrale reinigingsmiddel en dezelfde was als die
gebruikt wordt voor de carrosserie.
● Reinig de velgen niet met reinigingsmiddelen als de velgen, bij voorbeeld na
een lange rit bij warm weer, nog warm zijn.
● Spoel het reinigingsmiddel op de velgen direct na het gebruik a f.
■ Bumpers
Gebruik geen schuurmiddelen.
■ Herstel van het regenafstotende e ffect van het spiegeloppervlak (indien
aanwezig)
Het regenafstotende effect van het spiegeloppervlak zal geleide lijk terugke-
ren na blootstelling aan zonlicht ( →Blz. 203).
Wanneer u het regenafstotende effect echter direct wilt herstel len, voer dan
de volgende procedures uit:
Spoel het spiegeloppervlak af met water om vuil te verwijderen.
Verwijder het vuil met een schone, zachte en natte doek.
Reinig het spiegeloppervlak met ruitenreiniger of schoonmaakmid del. Als
schoonmaakmiddel wordt gebruikt, spoel het spiegeloppervlak dan af met
veel water.
Verwijder water van het spiegeloppervlak met een schone, zachte doek,
enz.
Parkeer uw auto buiten om het spiegeloppervlak ongeveer 5 uur aan zon-
licht bloot te stellen. (De hersteltijd varieert afhankelijk va n de hoeveelheid
en het soort vuil.)
1
2
3
4
5
RAV4_OM_OM42753E_(EE).book Pa ge 531 Tuesday, August 23, 2016 3:44 PM

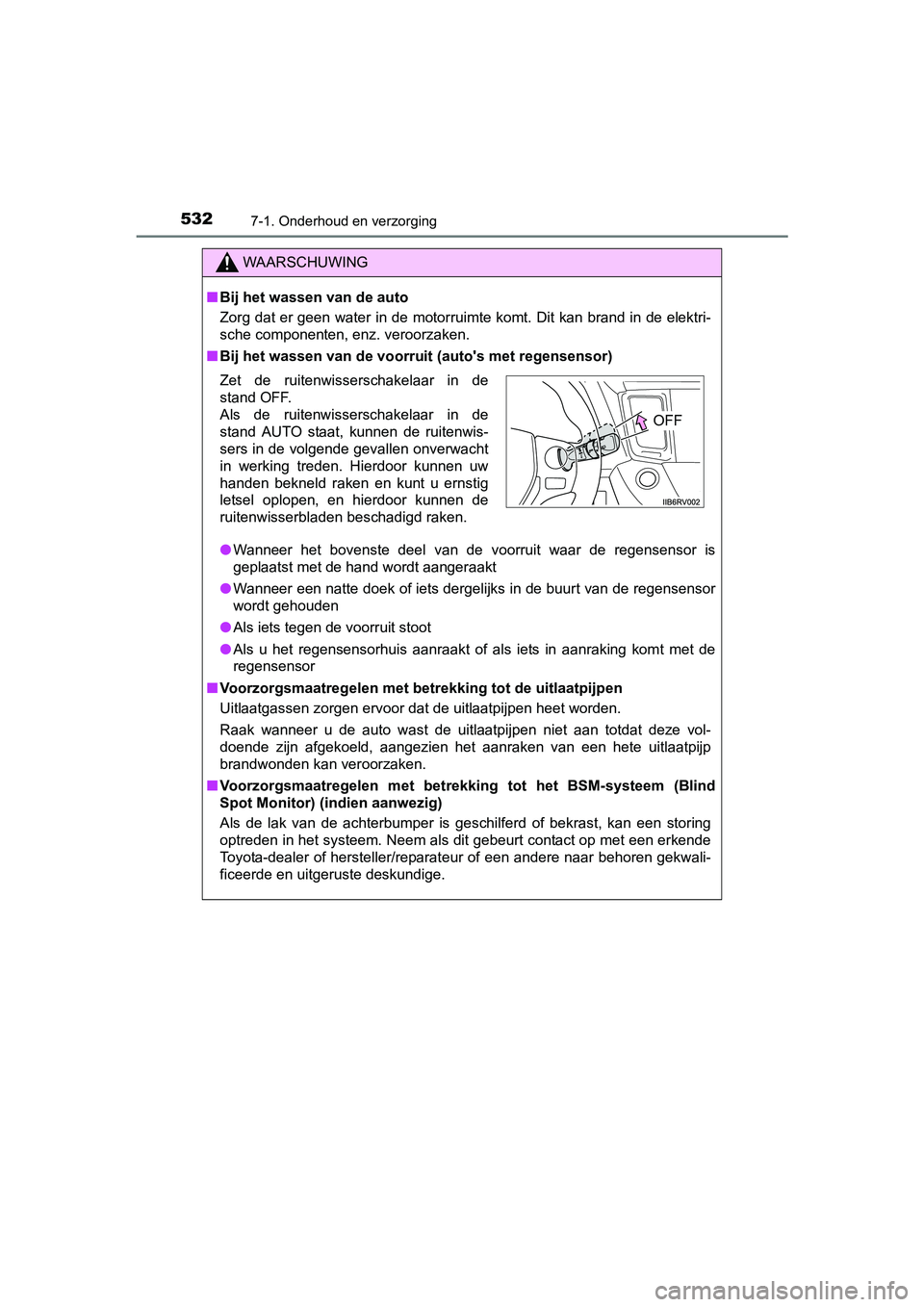

5327-1. Onderhoud en verzorging
RAV4_OM_OM42753E_(EE)
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Dit kan brand in de elektri-
sche componenten, enz. veroorzaken.
■ Bij het wassen van de voorru it (auto's met regensensor)
● Wanneer het bovenste deel van de voorruit waar de regensensor i s
geplaatst met de hand wordt aangeraakt
● Wanneer een natte doek of iets dergelijks in de buurt van de re gensensor
wordt gehouden
● Als iets tegen de voorruit stoot
● Als u het regensensorhuis aanraakt of als iets in aanraking kom t met de
regensensor
■ Voorzorgsmaatregelen met betr ekking tot de uitlaatpijpen
Uitlaatgassen zorgen ervoor dat de uitlaatpijpen heet worden.
Raak wanneer u de auto wast de uitlaatpijpen niet aan totdat de ze vol-
doende zijn afgekoeld, aangezien het aanraken van een hete uitl aatpijp
brandwonden kan veroorzaken.
■ Voorzorgsmaatregelen met betrekk ing tot het BSM-systeem (Blind
Spot Monitor) (indien aanwezig)
Als de lak van de achterbumper is geschilferd of bekrast, kan e en storing
optreden in het systeem. Neem als dit gebeurt contact op met ee n erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwali-
ficeerde en uitgeruste deskundige.
Zet de ruitenwisserschakelaar in de
stand OFF.
Als de ruitenwisserschakelaar in de
stand AUTO staat, kunnen de ruitenwis-
sers in de volgende gevallen onverwacht
in werking treden. Hierdoor kunnen uw
handen bekneld raken en kunt u ernstig
letsel oplopen, en hierdoor kunnen de
ruitenwisserbladen beschadigd raken.
OFF
RAV4_OM_OM42753E_(EE).book Pa ge 532 Tuesday, August 23, 2016 3:44 PM

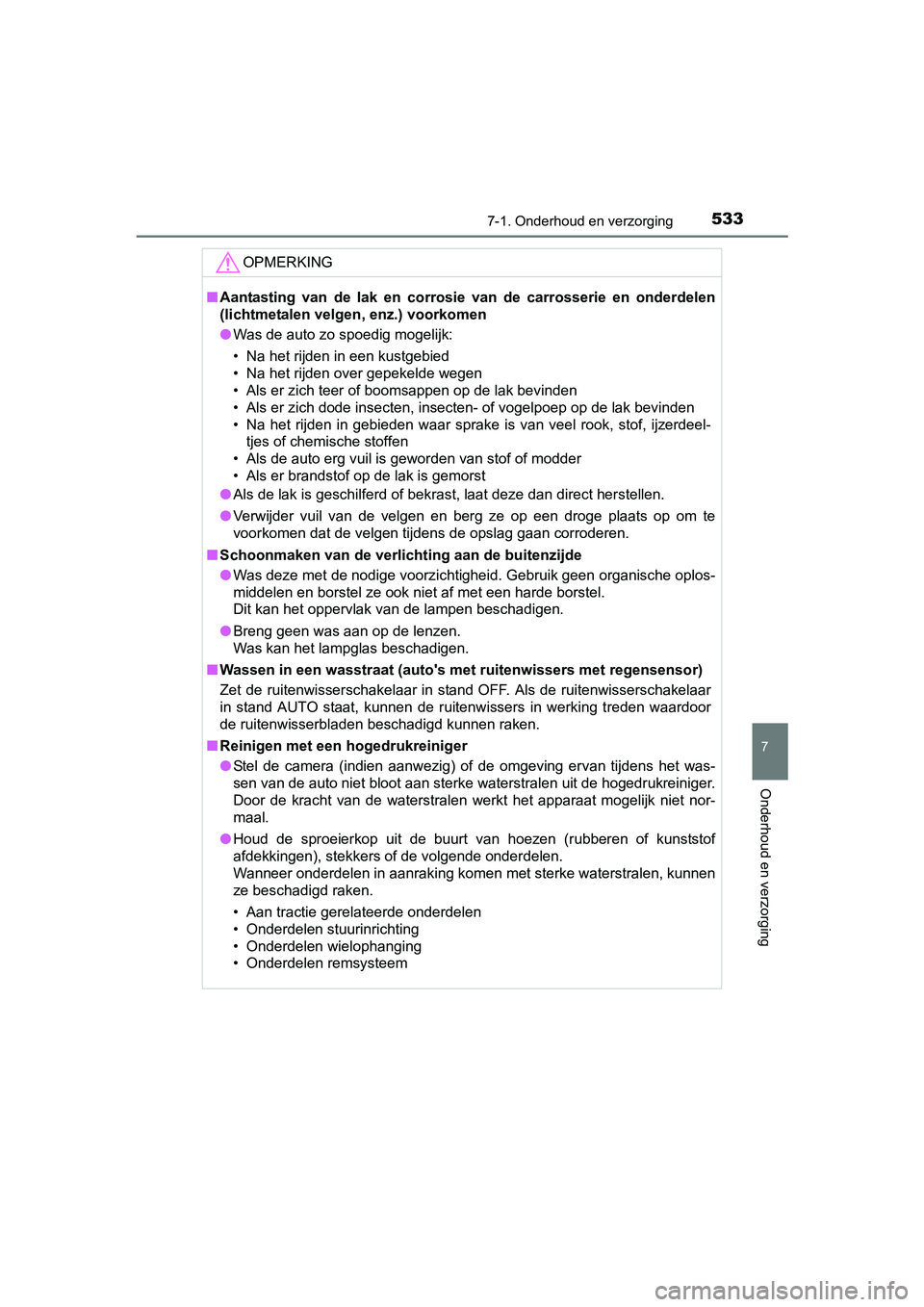

5337-1. Onderhoud en verzorging
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging
OPMERKING
■Aantasting van de lak en corrosie van de carrosserie en onderde len
(lichtmetalen velgen, enz.) voorkomen
● Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak be vinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeel-
tjes of chemische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
● Als de lak is geschilferd of bekrast, laat deze dan direct hers tellen.
● Verwijder vuil van de velgen en berg ze op een droge plaats op om te
voorkomen dat de velgen tijdens de opslag gaan corroderen.
■ Schoonmaken van de verlichting aan de buitenzijde
● Was deze met de nodige voorzichtigheid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met een harde borstel.
Dit kan het oppervlak van de lampen beschadigen.
● Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■ Wassen in een wasstraat (auto's m et ruitenwissers met regensensor)
Zet de ruitenwisserschakelaar in stand OFF. Als de ruitenwisser schakelaar
in stand AUTO staat, kunnen de ruitenwissers in werking treden waardoor
de ruitenwisserbladen beschadigd kunnen raken.
■ Reinigen met een hogedrukreiniger
● Stel de camera (indien aanwezig) of de omgeving ervan tijdens h et was-
sen van de auto niet bloot aan sterke waterstralen uit de hogedrukreiniger.
Door de kracht van de waterstralen werkt het apparaat mogelijk niet nor-
maal.
● Houd de sproeierkop uit de buurt van hoezen (rubberen of kunststof
afdekkingen), stekkers of de volgende onderdelen.
Wanneer onderdelen in aanraking komen met sterke waterstralen, kunnen
ze beschadigd raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
RAV4_OM_OM42753E_(EE).book Pa ge 533 Tuesday, August 23, 2016 3:44 PM

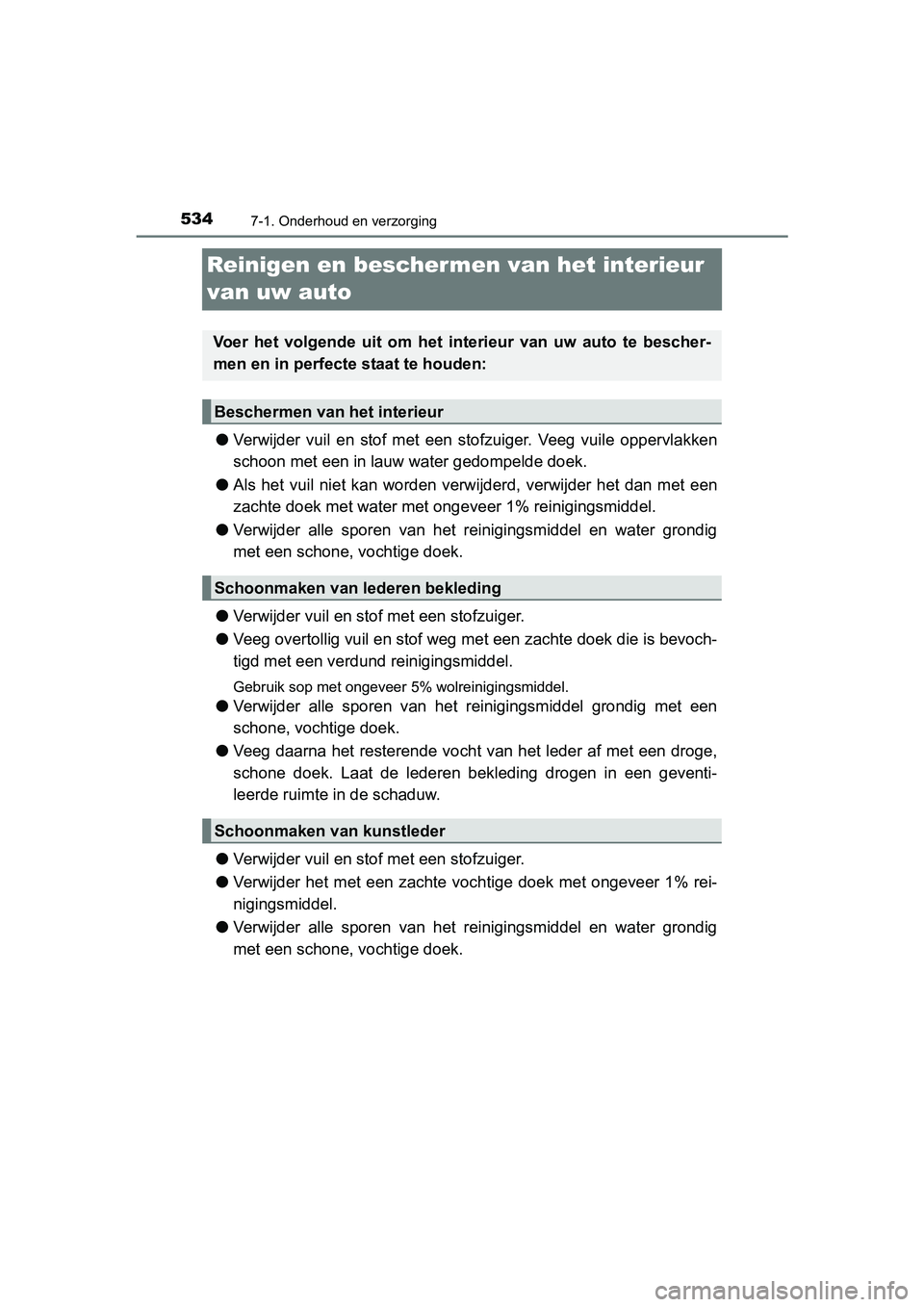

5347-1. Onderhoud en verzorging
RAV4_OM_OM42753E_(EE)
Reinigen en beschermen van het interieur
van uw auto
● Verwijder vuil en stof met een stofzuiger. Veeg vuile oppervlak ken
schoon met een in lauw water gedompelde doek.
● Als het vuil niet kan worden verwijderd, verwijder het dan met een
zachte doek met water met onge veer 1% reinigingsmiddel.
● Verwijder alle sporen van het reinigingsmiddel en water grondig
met een schone, vochtige doek.
● Verwijder vuil en stof met een stofzuiger.
● Veeg overtollig vuil en stof weg met een zachte doek die is bev och-
tigd met een verdund reinigingsmiddel.
Gebruik sop met ongeveer 5% wolreinigingsmiddel.
● Verwijder alle sporen van het reinigingsmiddel grondig met een
schone, vochtige doek.
● Veeg daarna het resterende vocht van het leder af met een droge ,
schone doek. Laat de lederen bekleding drogen in een geventi-
leerde ruimte in de schaduw.
● Verwijder vuil en stof met een stofzuiger.
● Verwijder het met een zachte voch tige doek met ongeveer 1% rei-
nigingsmiddel.
● Verwijder alle sporen van het reinigingsmiddel en water grondig
met een schone, vochtige doek.
Voer het volgende uit om het inte rieur van uw auto te bescher-
men en in perfec te staat te houden:
Beschermen van het interieur
Schoonmaken van lederen bekleding
Schoonmaken van kunstleder
RAV4_OM_OM42753E_(EE).book Pa ge 534 Tuesday, August 23, 2016 3:44 PM

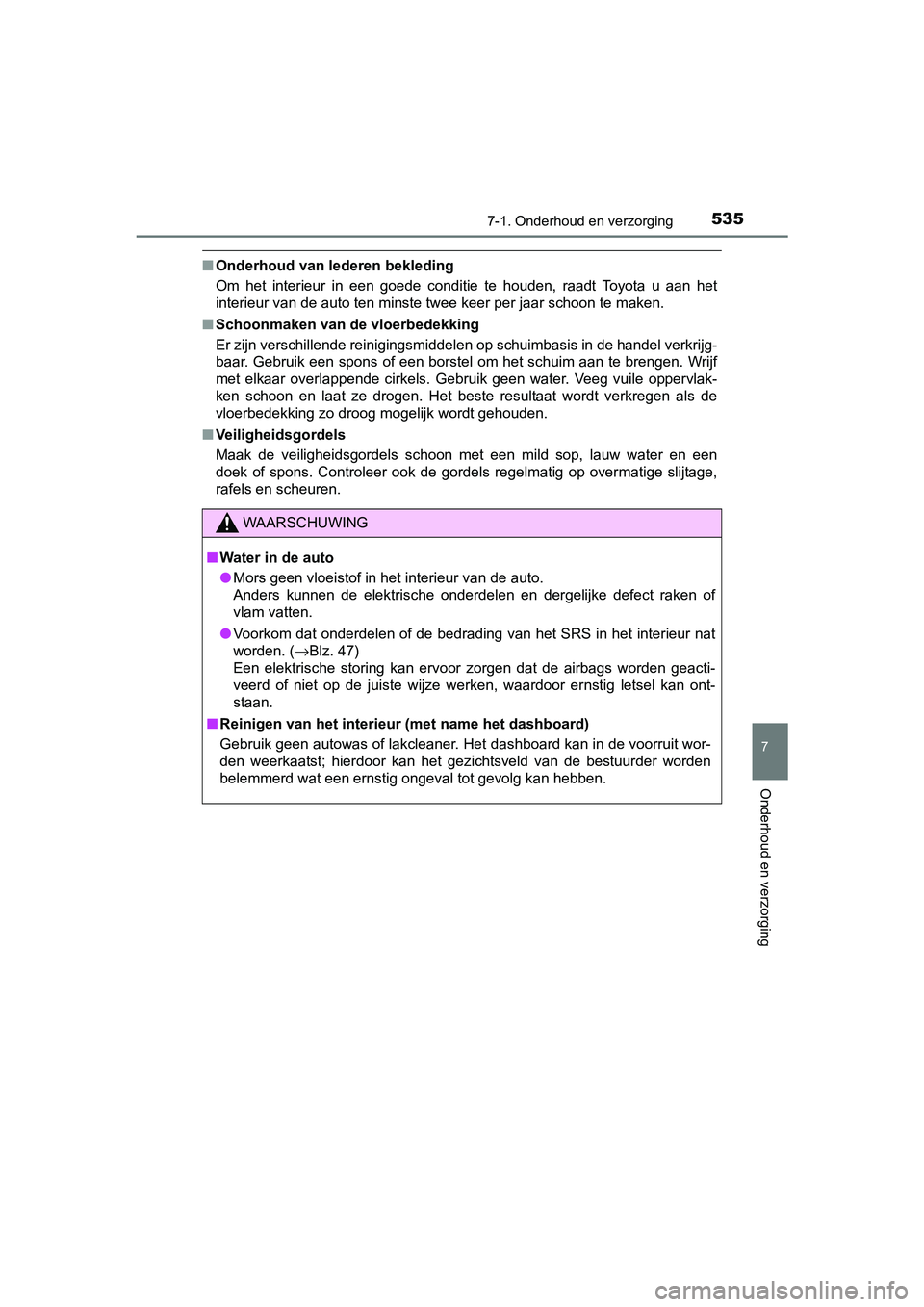

5357-1. Onderhoud en verzorging
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging
■Onderhoud van lederen bekleding
Om het interieur in een goede conditie te houden, raadt Toyota u aan het
interieur van de auto ten minste twee keer per jaar schoon te m aken.
■ Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op schuimbasis in de handel verkrijg-
baar. Gebruik een spons of een borstel om het schuim aan te bre ngen. Wrijf
met elkaar overlappende cirkels. Gebruik geen water. Veeg vuile oppervlak-
ken schoon en laat ze drogen. Het beste resultaat wordt verkreg en als de
vloerbedekking zo droog mogelijk wordt gehouden.
■ Veiligheidsgordels
Maak de veiligheidsgordels schoon met een mild sop, lauw water en een
doek of spons. Controleer ook de gordels regelmatig op overmati ge slijtage,
rafels en scheuren.
WAARSCHUWING
■ Water in de auto
● Mors geen vloeistof in het interieur van de auto.
Anders kunnen de elektrische onderdelen en dergelijke defect raken of
vlam vatten.
● Voorkom dat onderdelen of de bedrading van het SRS in het interieur nat
worden. ( →Blz. 47)
Een elektrische storing kan er voor zorgen dat de airbags worden geacti-
veerd of niet op de juiste wijze werken, waardoor ernstig letse l kan ont-
staan.
■ Reinigen van het interieur (met name het dashboard)
Gebruik geen autowas of lakcleaner. Het dashboard kan in de voo rruit wor-
den weerkaatst; hierdoor kan het gezichtsveld van de bestuurder worden
belemmerd wat een ernstig ongeval tot gevolg kan hebben.
RAV4_OM_OM42753E_(EE).book Pa ge 535 Tuesday, August 23, 2016 3:44 PM

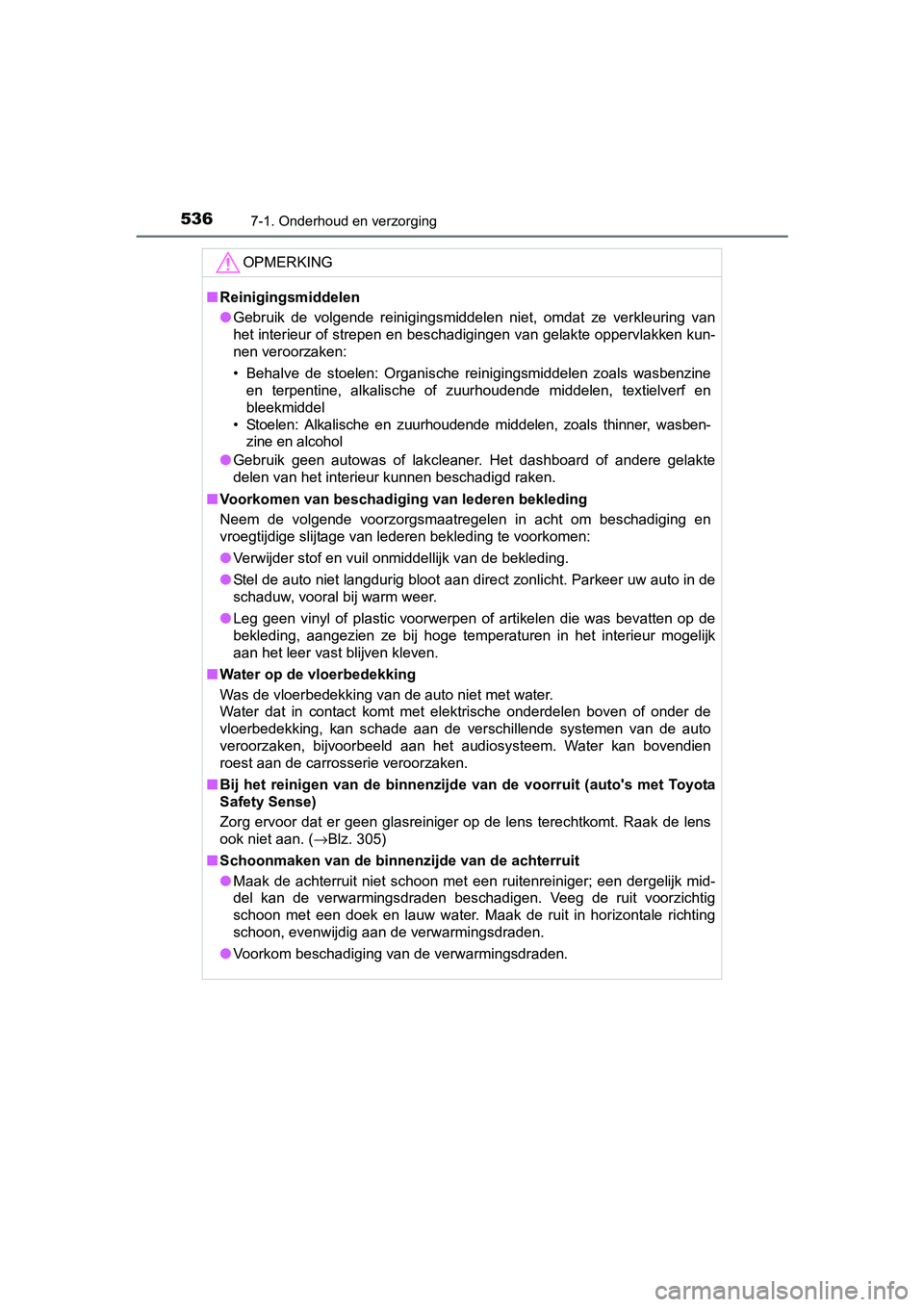

5367-1. Onderhoud en verzorging
RAV4_OM_OM42753E_(EE)
OPMERKING
■Reinigingsmiddelen
● Gebruik de volgende reinigingsmiddelen niet, omdat ze verkleuring van
het interieur of strepen en beschadigingen van gelakte oppervla kken kun-
nen veroorzaken:
• Behalve de stoelen: Organische reinigingsmiddelen zoals wasben zine
en terpentine, alkalische of zuurhoudende middelen, textielverf en
bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, w asben-
zine en alcohol
● Gebruik geen autowas of lakcleaner. Het dashboard of andere gel akte
delen van het interieur kunnen beschadigd raken.
■ Voorkomen van beschadigin g van lederen bekleding
Neem de volgende voorzorgsmaatregelen in acht om beschadiging e n
vroegtijdige slijtage van lederen bekleding te voorkomen:
● Verwijder stof en vuil onmiddellijk van de bekleding.
● Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
● Leg geen vinyl of plastic voorwerpen of artikelen die was bevat ten op de
bekleding, aangezien ze bij hoge temperaturen in het interieur mogelijk
aan het leer vast blijven kleven.
■ Water op de vloerbedekking
Was de vloerbedekking van de auto niet met water.
Water dat in contact komt met elektrische onderdelen boven of o nder de
vloerbedekking, kan schade aan de verschillende systemen van de auto
veroorzaken, bijvoorbeeld aan het audiosysteem. Water kan boven dien
roest aan de carrosserie veroorzaken.
■ Bij het reinigen van de binnenzijde van de voorruit (auto's met Toyota
Safety Sense)
Zorg ervoor dat er geen glasreiniger op de lens terechtkomt. Ra ak de lens
ook niet aan. ( →Blz. 305)
■ Schoonmaken van de binnenzijde van de achterruit
● Maak de achterruit niet schoon met een ruitenreiniger; een derg elijk mid-
del kan de verwarmingsdraden beschadigen. Veeg de ruit voorzich tig
schoon met een doek en lauw water. Maak de ruit in horizontale richting
schoon, evenwijdig aan de verwarmingsdraden.
● Voorkom beschadiging van de verwarmingsdraden.
RAV4_OM_OM42753E_(EE).book Pa ge 536 Tuesday, August 23, 2016 3:44 PM

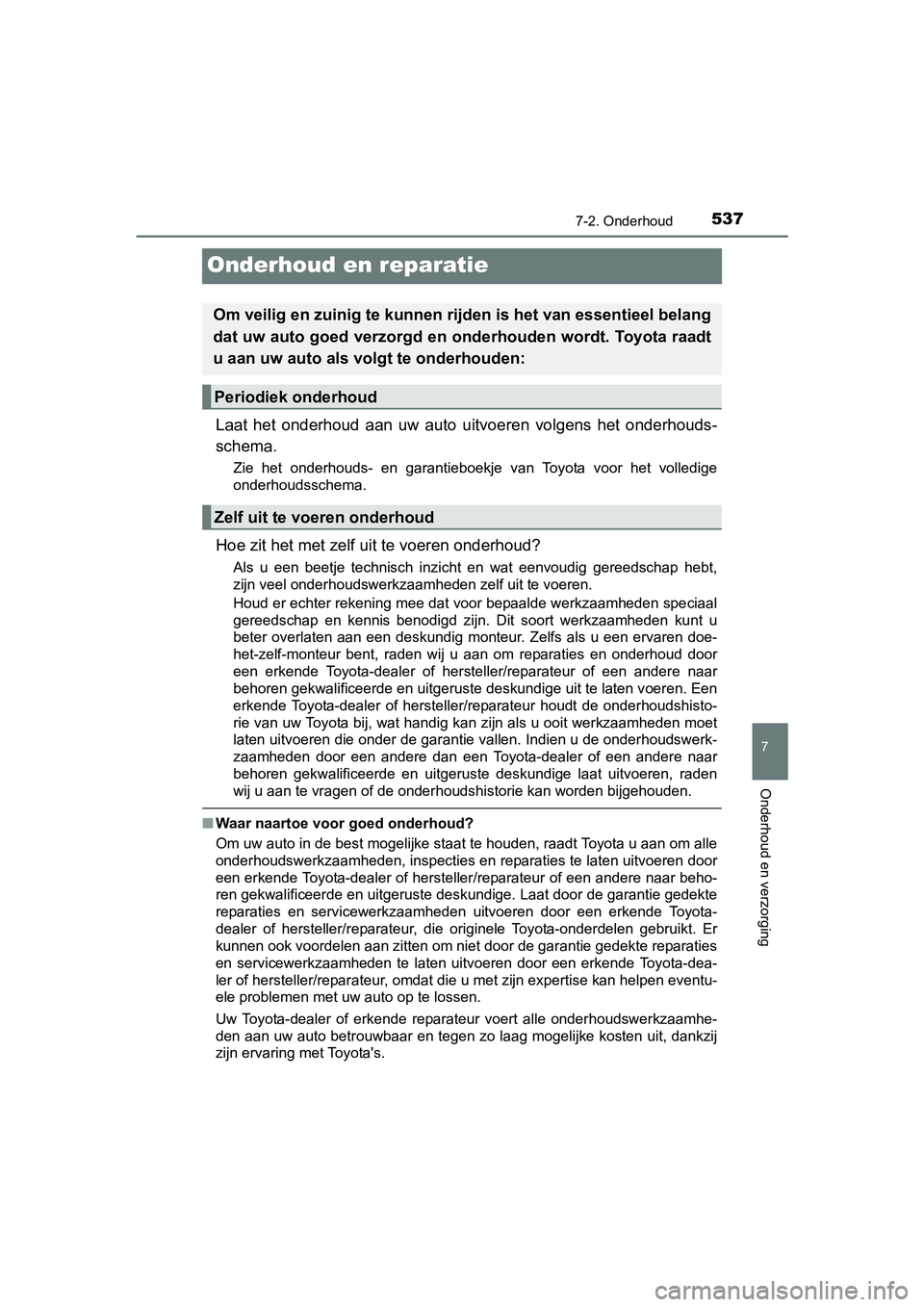

5377-2. Onderhoud
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging
Onderhoud en reparatie
Laat het onderhoud aan uw auto uitvoeren volgens het onderhouds-
schema.
Zie het onderhouds- en garantieboekje van Toyota voor het volle dige
onderhoudsschema.
Hoe zit het met zelf uit te voeren onderhoud?
Als u een beetje technisch inzicht en wat eenvoudig gereedschap hebt,
zijn veel onderhoudswerkzaamheden zelf uit te voeren.
Houd er echter rekening mee dat voor bepaalde werkzaamheden spe ciaal
gereedschap en kennis benodigd zijn. Dit soort werkzaamheden ku nt u
beter overlaten aan een deskundig monteur. Zelfs als u een erva ren doe-
het-zelf-monteur bent, raden wij u aan om reparaties en onderhoud door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige uit te laten v oeren. Een
erkende Toyota-dealer of hersteller/reparateur houdt de onderhoudshisto-
rie van uw Toyota bij, wat handig kan zijn als u ooit werkzaamh eden moet
laten uitvoeren die onder de garantie vallen. Indien u de onder houdswerk-
zaamheden door een andere dan een Toyota-dealer of een andere n aar
behoren gekwalificeerde en uitgeruste deskundige laat uitvoeren , raden
wij u aan te vragen of de onderhoudshistorie kan worden bijgehouden.
■ Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te houden, raadt Toyota u aan om alle
onderhoudswerkzaamheden, inspecties en reparaties te laten uitv oeren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige. Laat door de garantie gedekte
reparaties en servicewerkzaamheden uitvoeren door een erkende Toyota-
dealer of hersteller/reparateur, die originele Toyota-onderdele n gebruikt. Er
kunnen ook voordelen aan zitten om niet door de garantie gedekt e reparaties
en servicewerkzaamheden te laten uitvoeren door een erkende Toy ota-dea-
ler of hersteller/reparateur, omdat die u met zijn expertise kan helpen eventu-
ele problemen met uw auto op te lossen.
Uw Toyota-dealer of erkende reparateur voert alle onderhoudswer kzaamhe-
den aan uw auto betrouwbaar en tegen zo laag mogelijke kosten u it, dankzij
zijn ervaring met Toyota's.
Om veilig en zuinig te kunnen rijden is het van essentieel bela ng
dat uw auto goed verzorgd en onderhouden wordt. Toyota raadt
u aan uw auto als volgt te onderhouden:
Periodiek onderhoud
Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE).book Pa ge 537 Tuesday, August 23, 2016 3:44 PM

5387-2. Onderhoud
RAV4_OM_OM42753E_(EE)■

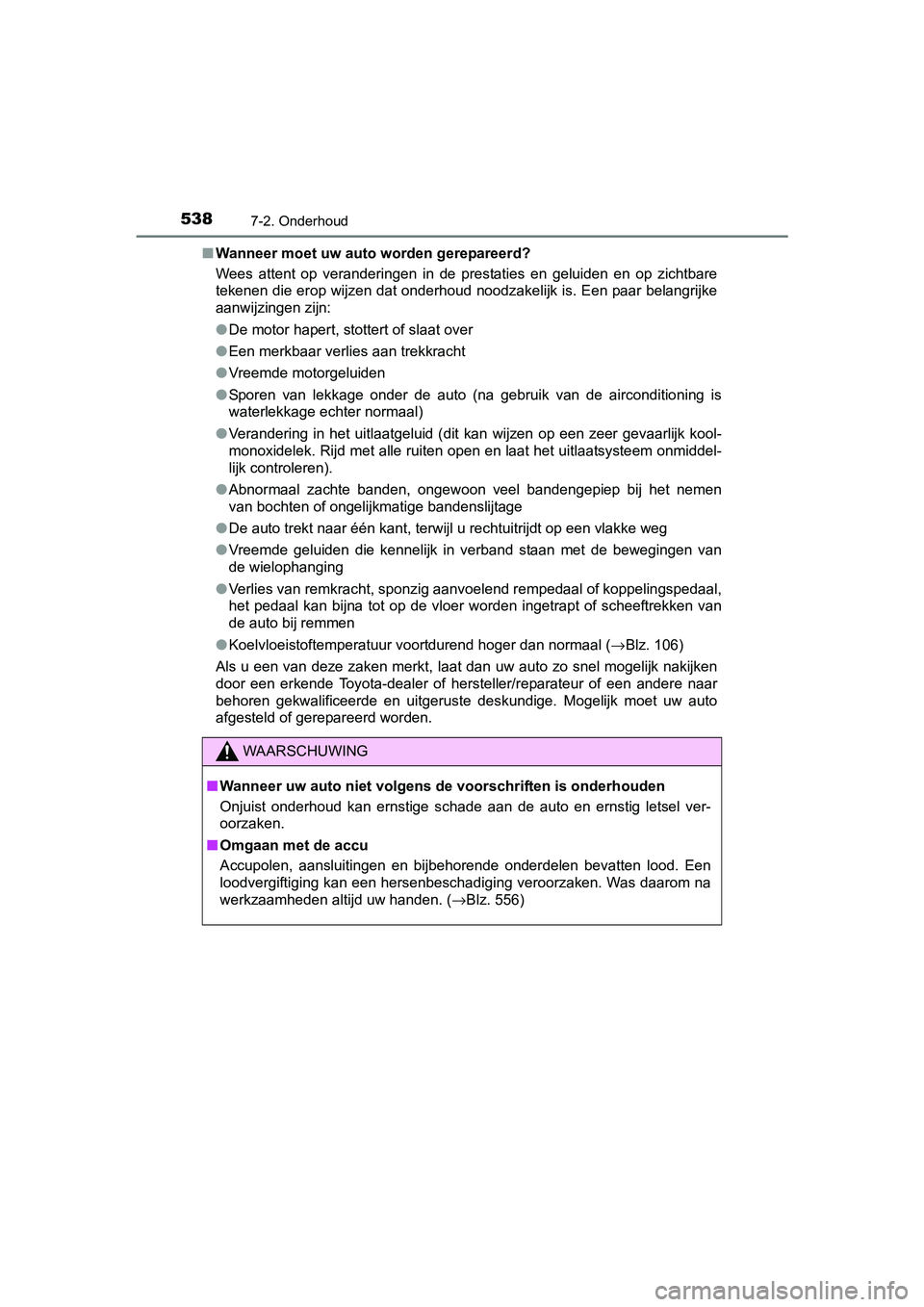

Wanneer moet uw auto worden gerepareerd?
Wees attent op veranderingen in de prestaties en geluiden en op zichtbare
tekenen die erop wijzen dat onderhoud noodzakelijk is. Een paar belangrijke
aanwijzingen zijn:
● De motor hapert, stottert of slaat over
● Een merkbaar verlies aan trekkracht
● Vreemde motorgeluiden
● Sporen van lekkage onder de auto (na gebruik van de airconditio ning is
waterlekkage echter normaal)
● Verandering in het uitlaatgeluid (dit kan wijzen op een zeer gevaarlijk kool-
monoxidelek. Rijd met alle ruiten open en laat het uitlaatsyste em onmiddel-
lijk controleren).
● Abnormaal zachte banden, ongewoon veel bandengepiep bij het nem en
van bochten of ongelijkmatige bandenslijtage
● De auto trekt naar één kant, terwijl u rechtuitrijdt op een vlakke weg
● Vreemde geluiden die kennelijk in verband staan met de beweging en van
de wielophanging
● Verlies van remkracht, sponzig aanvoelend rempedaal of koppelin gspedaal,
het pedaal kan bijna tot op de vloer worden ingetrapt of scheef trekken van
de auto bij remmen
● Koelvloeistoftemperatuur voortdurend hoger dan normaal ( →Blz. 106)
Als u een van deze zaken merkt, laat dan uw auto zo snel mogelijk nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige. Mogelijk moet uw auto
afgesteld of gerepareerd worden.
WAARSCHUWING
■ Wanneer uw auto niet volgens de voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade aan de auto en ernstig le tsel ver-
oorzaken.
■ Omgaan met de accu
Accupolen, aansluitingen en bijbehorende onderdelen bevatten lood. Een
loodvergiftiging kan een hersenbeschadiging veroorzaken. Was da arom na
werkzaamheden altijd uw handen. ( →Blz. 556)
RAV4_OM_OM42753E_(EE).book Pa ge 538 Tuesday, August 23, 2016 3:44 PM

5397-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging

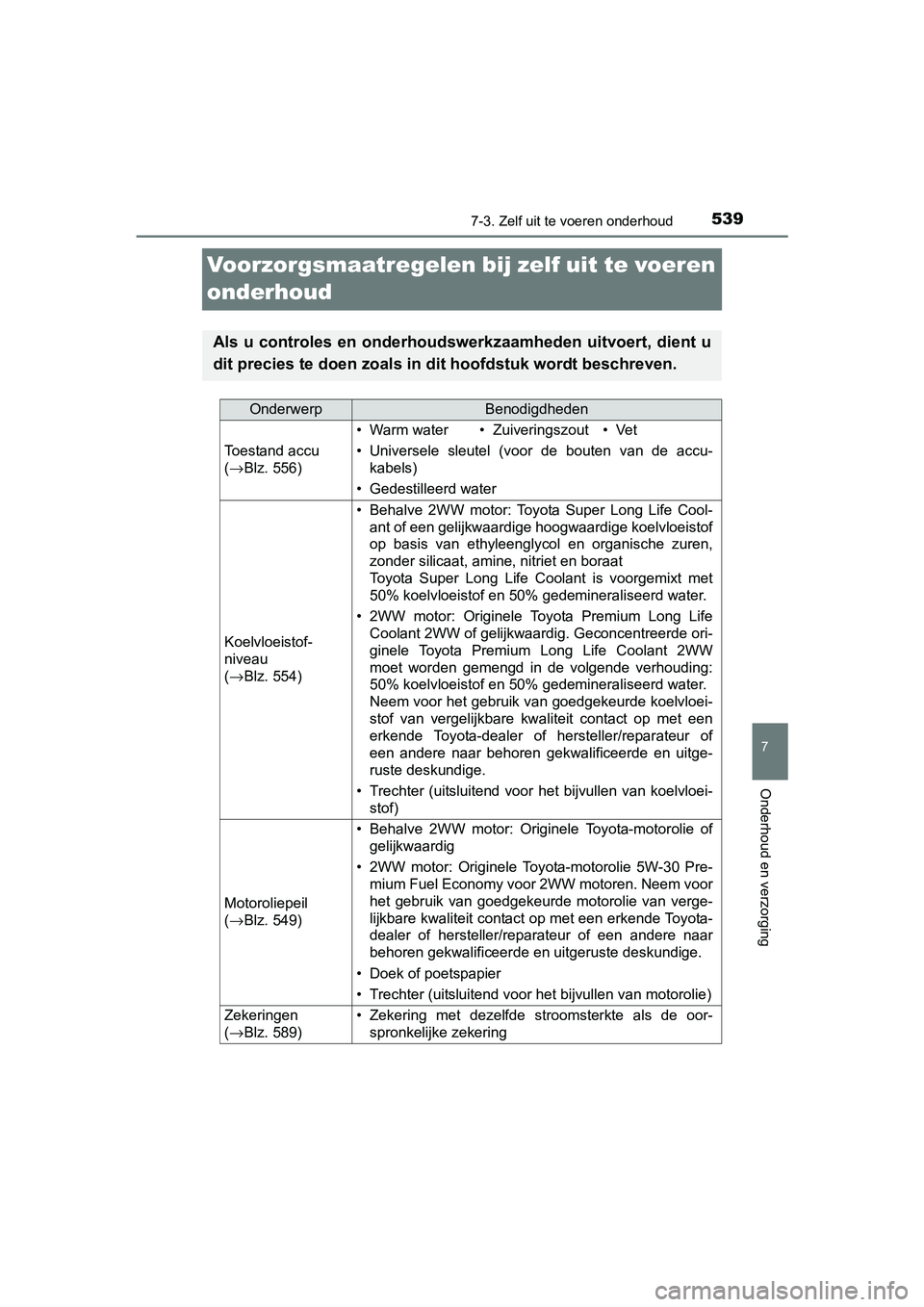

Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud
Als u controles en onderhoudswerk zaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Toestand accu
(→ Blz. 556)
• Warm water• Zuiveringszout•Vet
• Universele sleutel (voor de bouten van de accu-
kabels)
• Gedestilleerd water
Koelvloeistof-
niveau
(→ Blz. 554)
• Behalve 2WW motor: Toyota Super Long Life Cool-
ant of een gelijkwaardige hoogwaardige koelvloeistof
op basis van ethyleenglycol en organische zuren,
zonder silicaat, amine, nitriet en boraat
Toyota Super Long Life Coolant is voorgemixt met
50% koelvloeistof en 50% gedemineraliseerd water.
• 2WW motor: Originele Toyota Premium Long LifeCoolant 2WW of gelijkwaardig. Geconcentreerde ori-
ginele Toyota Premium Long Life Coolant 2WW
moet worden gemengd in de volgende verhouding:
50% koelvloeistof en 50% gedemineraliseerd water.
Neem voor het gebruik van goedgekeurde koelvloei-
stof van vergelijkbare kwaliteit contact op met een
erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
• Trechter (uitsluitend voor het bijvullen van koelvloei-stof)
Motoroliepeil
(→ Blz. 549)
• Behalve 2WW motor: Originele Toyota-motorolie of
gelijkwaardig
• 2WW motor: Originele Toyota-motorolie 5W-30 Pre-mium Fuel Economy voor 2WW motoren. Neem voor
het gebruik van goedgekeurde motorolie van verge-
lijkbare kwaliteit contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→ Blz. 589)• Zekering met dezelfde stroomsterkte als de oor-
spronkelijke zekering
RAV4_OM_OM42753E_(EE).book Pa ge 539 Tuesday, August 23, 2016 3:44 PM

5407-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)

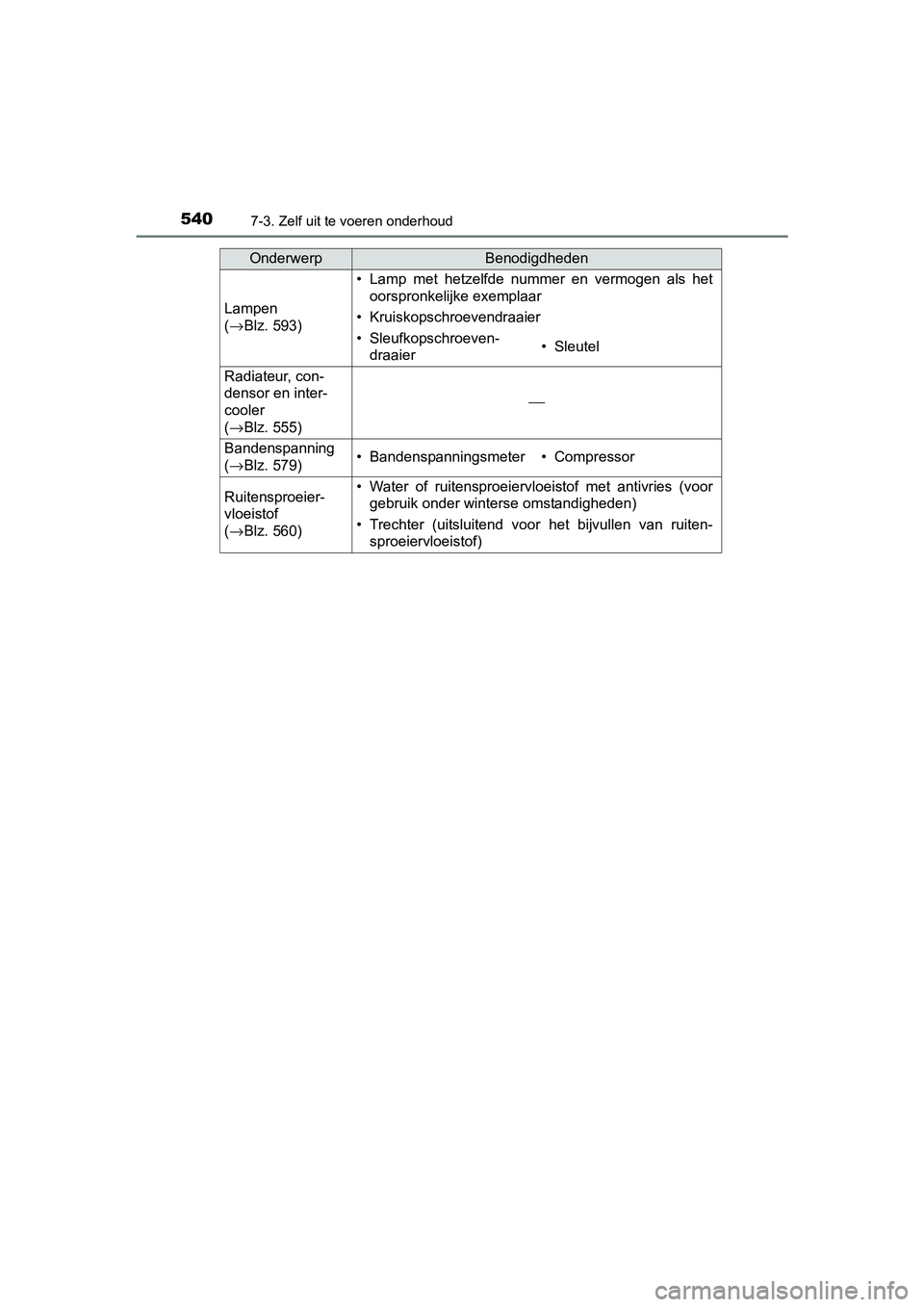

Lampen
(→ Blz. 593)
• Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroeven-draaier• Sleutel
Radiateur, con-
densor en inter-
cooler
(→ Blz. 555)
⎯
Bandenspanning
(→ Blz. 579)• Bandenspanningsmeter• Compressor
Ruitensproeier-
vloeistof
(→ Blz. 560)• Water of ruitensproeiervloeistof met antivries (voor
gebruik onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruiten-sproeiervloeistof)
OnderwerpBenodigdheden
RAV4_OM_OM42753E_(EE).book Pa ge 540 Tuesday, August 23, 2016 3:44 PM
