5417-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging

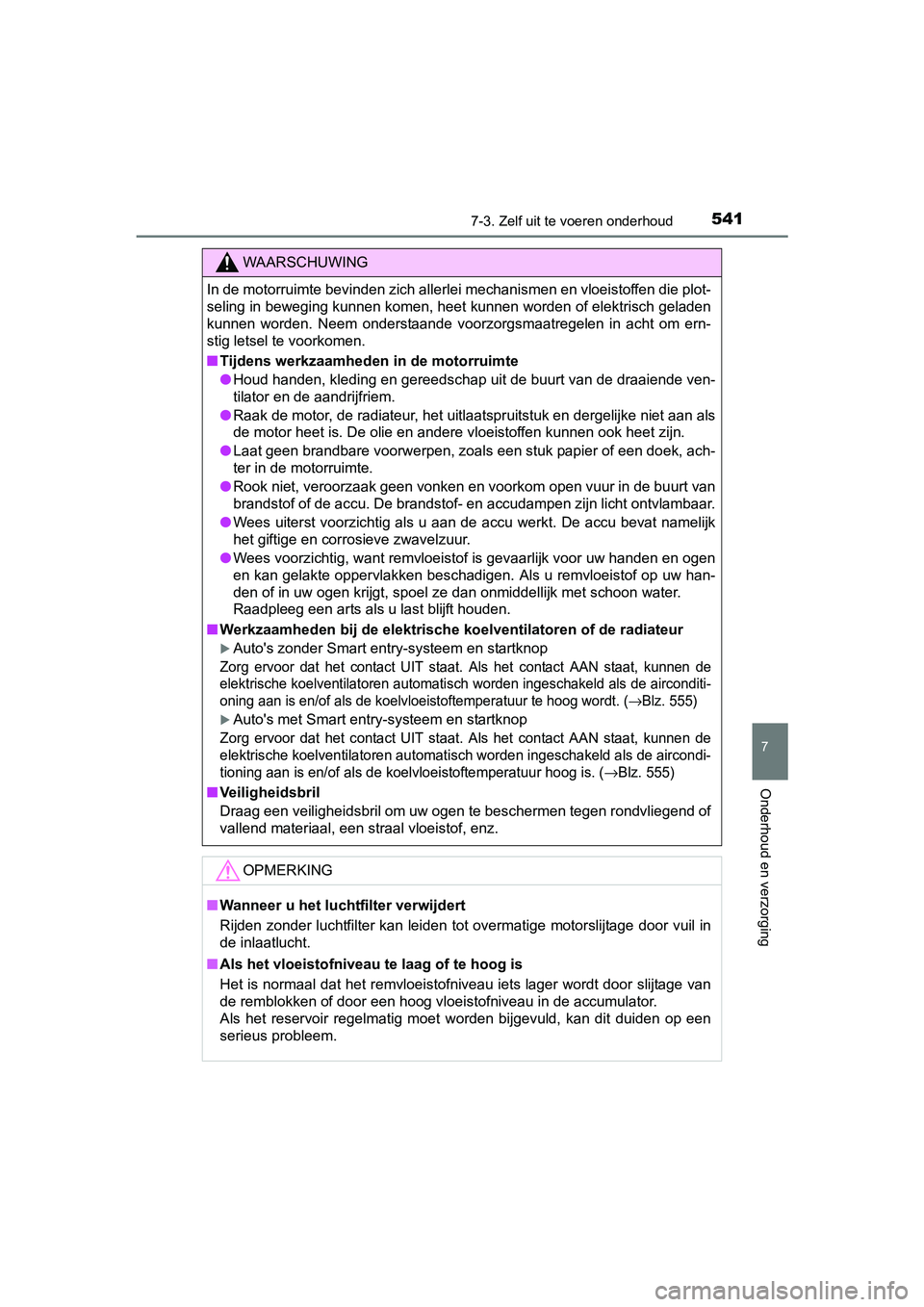

WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeist offen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektris ch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht o m ern-
stig letsel te voorkomen.
■ Tijdens werkzaamhede n in de motorruimte
● Houd handen, kleding en gereedschap uit de buurt van de draaien de ven-
tilator en de aandrijfriem.
● Raak de motor, de radiateur, het uitlaatspruitstuk en dergelijk e niet aan als
de motor heet is. De olie en andere vloeistoffen kunnen ook hee t zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een do ek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de bu urt van
brandstof of de accu. De brandstof- en accudampen zijn licht on tvlambaar.
● Wees uiterst voorzichtig als u aan de accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw hande n en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Auto's zonder Smart entry-systeem en startknop
Zorg ervoor dat het contact UIT staat. Als het contact AAN staa t, kunnen de
elektrische koelventilatoren automatisch worden ingeschakeld al s de airconditi-
oning aan is en/of als de koelvloeistoftemperatuur te hoog word t. (
→Blz. 555)
Auto's met Smart entry-systeem en startknop
Zorg ervoor dat het contact UIT staat. Als het contact AAN staa t, kunnen de
elektrische koelventilatoren au tomatisch worden ingeschakeld al s de aircondi-
tioning aan is en/of als de koelvloeistoftemperatuur hoog is. (
→Blz. 555)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het lucht filter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijta ge door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulato r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
RAV4_OM_OM42753E_(EE).book Pa ge 541 Tuesday, August 23, 2016 3:44 PM

5427-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)

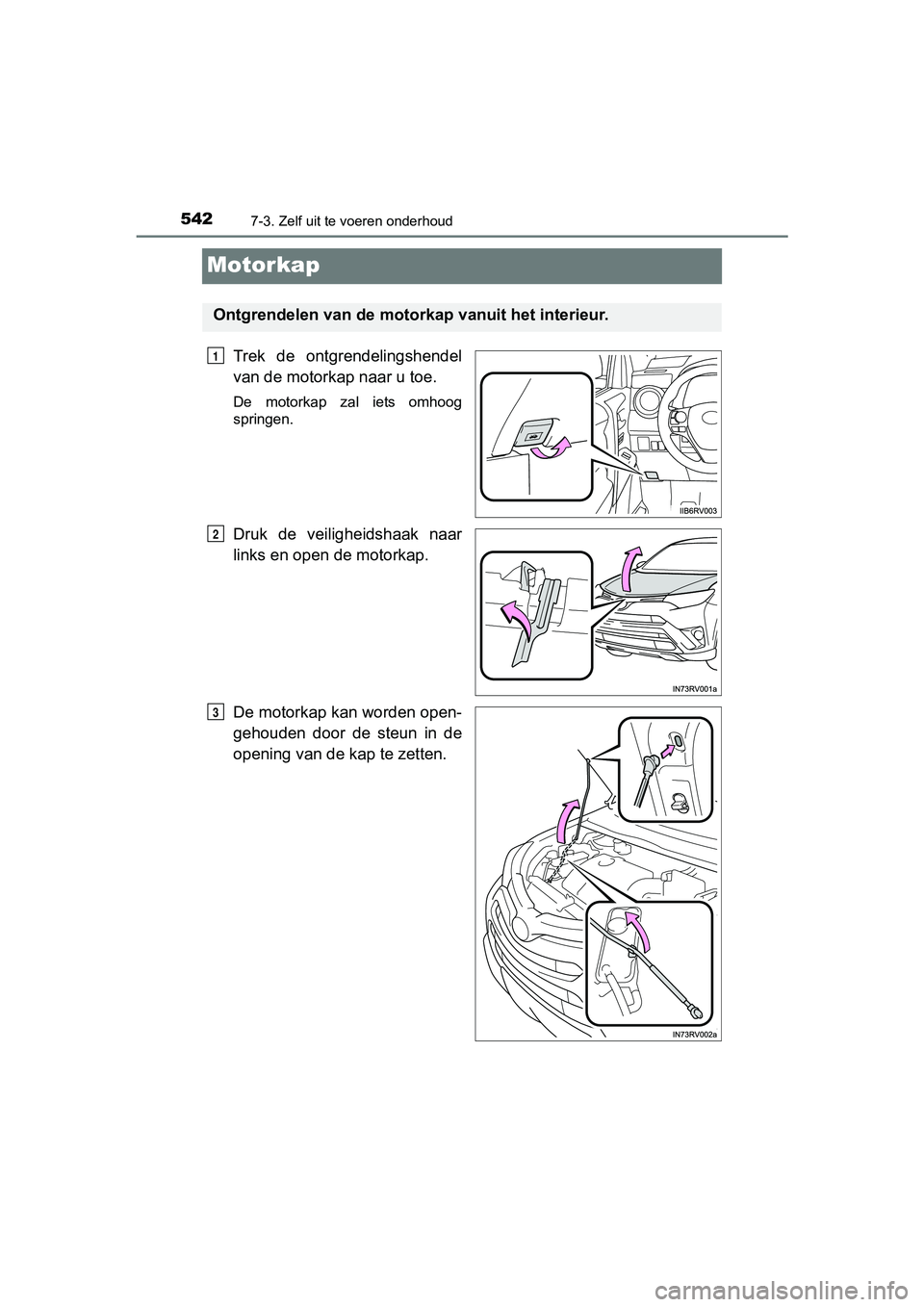

Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Druk de veiligheidshaak naar
links en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
RAV4_OM_OM42753E_(EE).book Page 542 Tuesday, August 23, 2016 3:44 PM

5437-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging

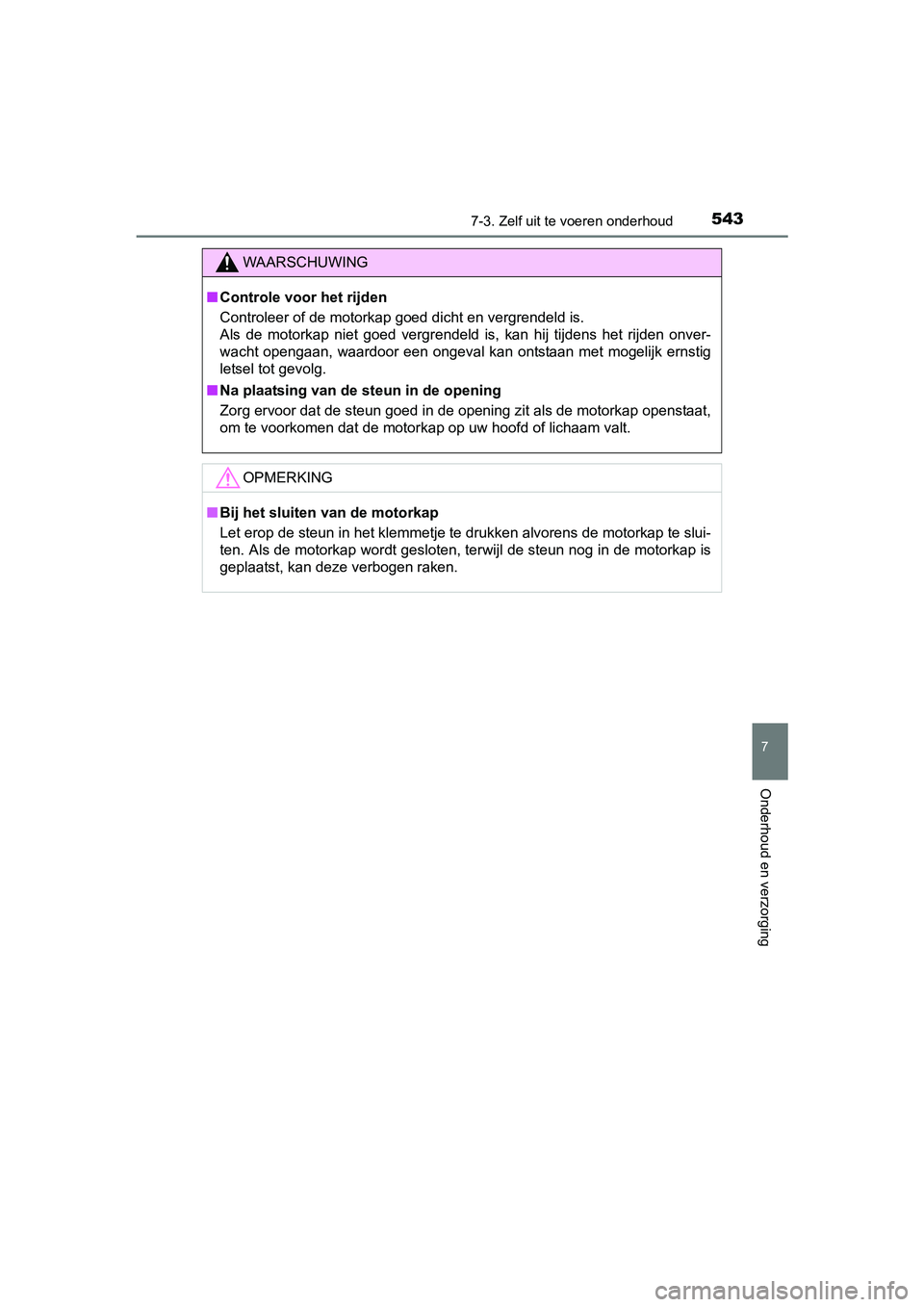

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■ Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motor kap te slui-
ten. Als de motorkap wordt gesloten, terwijl de steun nog in de motorkap is
geplaatst, kan deze verbogen raken.
RAV4_OM_OM42753E_(EE).book Pa ge 543 Tuesday, August 23, 2016 3:44 PM

5447-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)

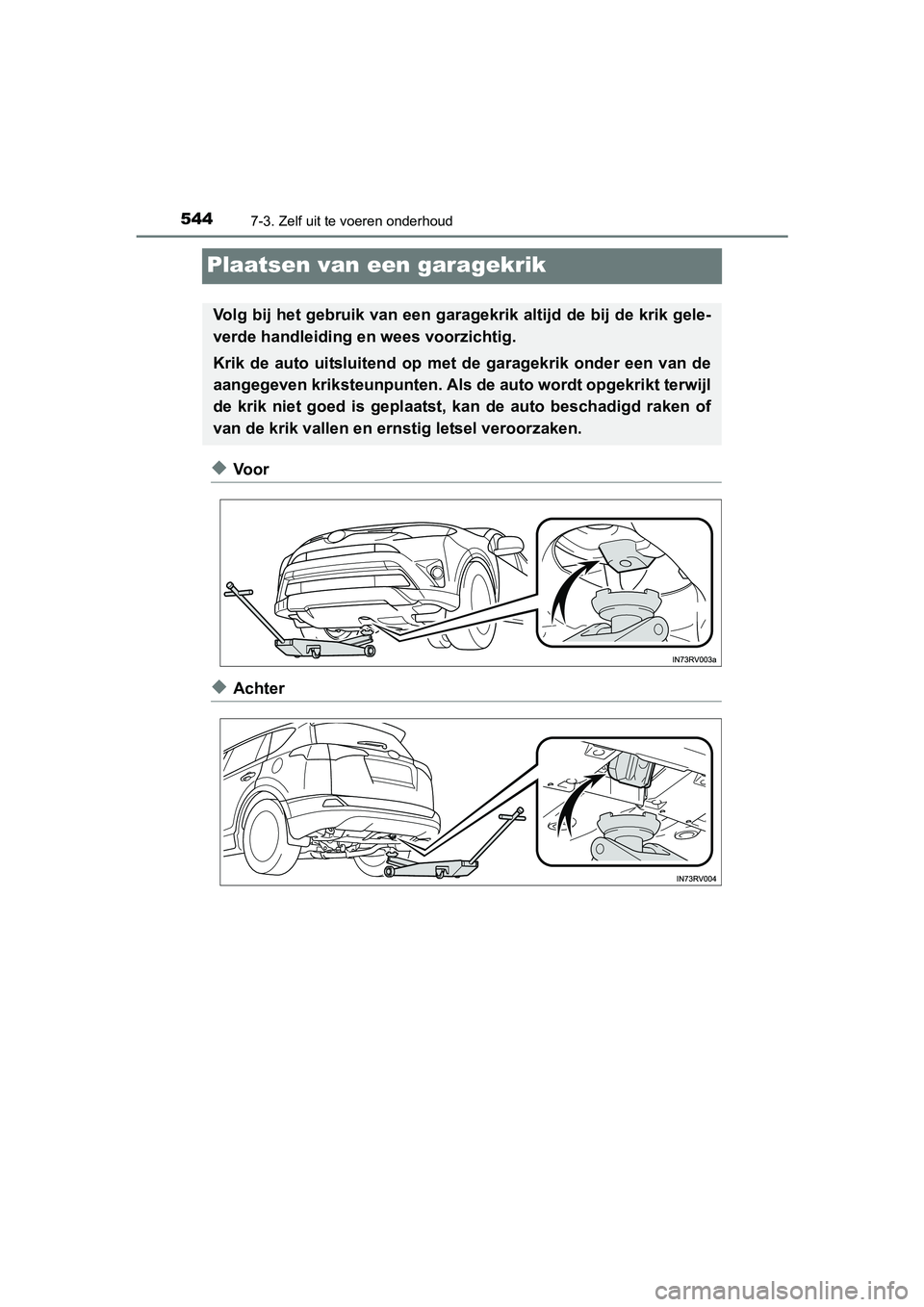

Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en erns tig letsel veroorzaken.
RAV4_OM_OM42753E_(EE).book Pa ge 544 Tuesday, August 23, 2016 3:44 PM

5457-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging

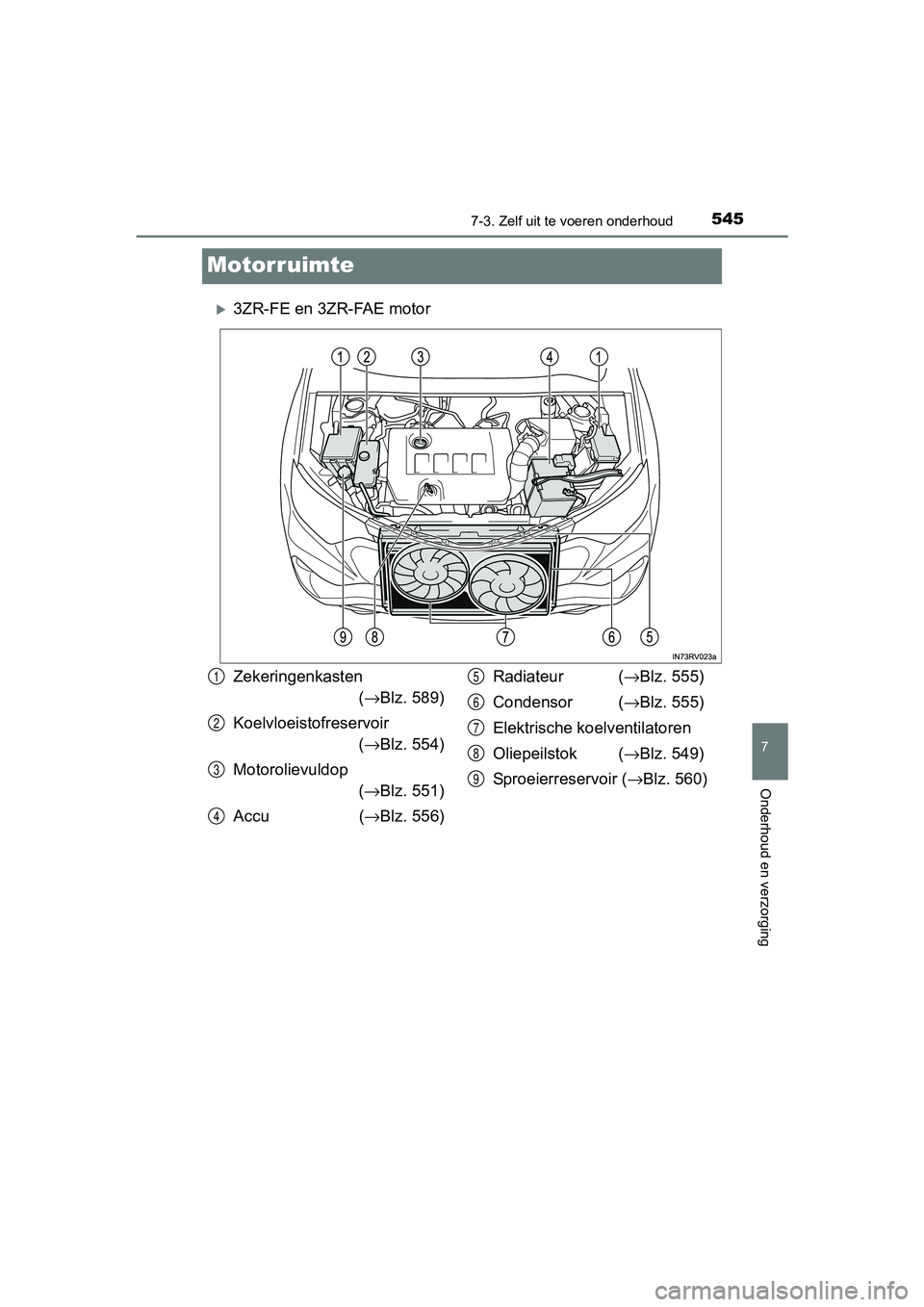

Motorruimte
3ZR-FE en 3ZR-FAE motor
Zekeringenkasten
(→ Blz. 589)
Koelvloeistofreservoir (→ Blz. 554)
Motorolievuldop (→ Blz. 551)
Accu ( →Blz. 556) Radiateur (
→Blz. 555)
Condensor (→ Blz. 555)
Elektrische koelventilatoren
Oliepeilstok ( →Blz. 549)
Sproeierreservoir ( →Blz. 560)1
2
3
4
5
6
7
8
9
RAV4_OM_OM42753E_(EE).book Pa ge 545 Tuesday, August 23, 2016 3:44 PM

5467-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)

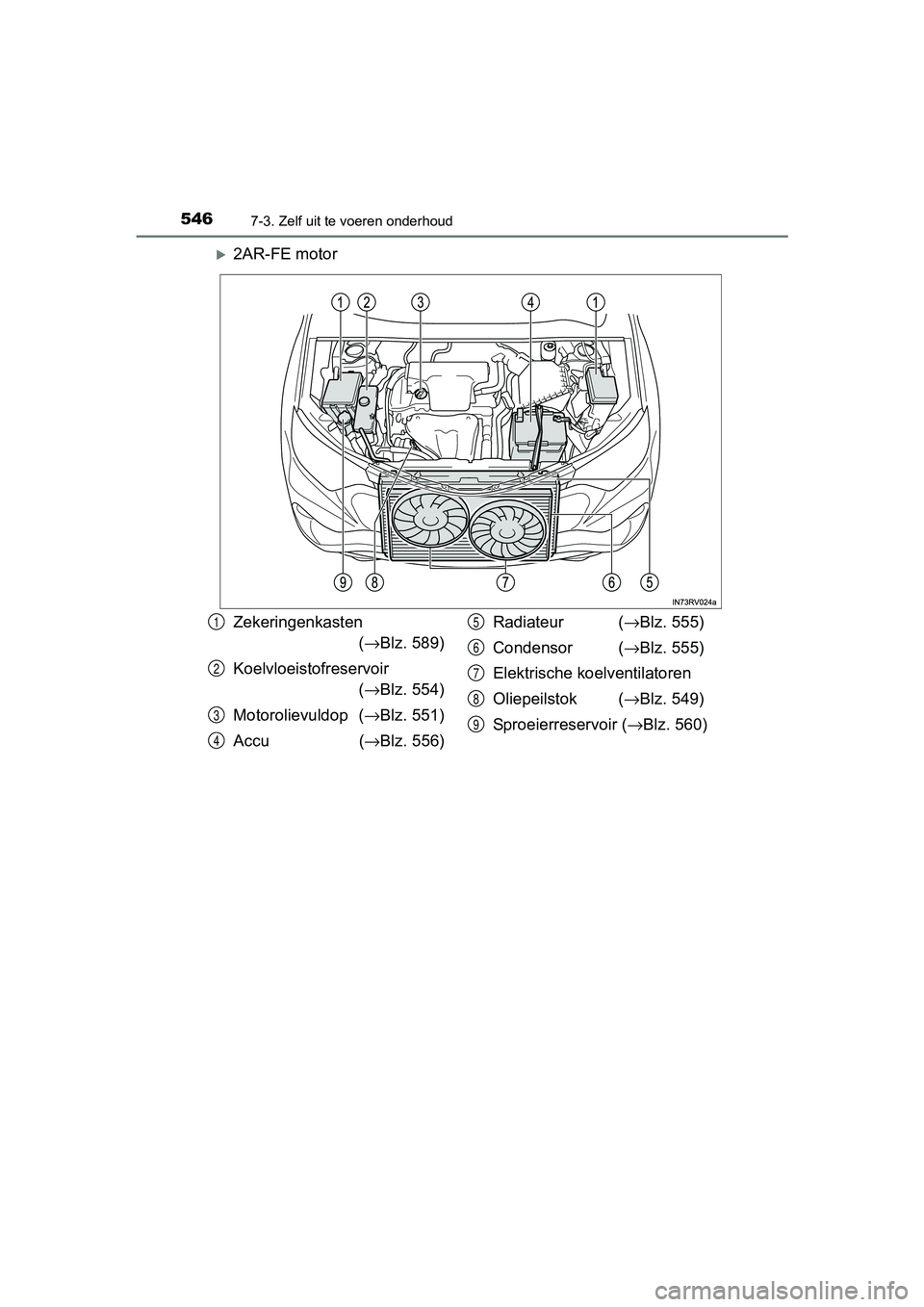

2AR-FE motor
Zekeringenkasten(→ Blz. 589)
Koelvloeistofreservoir (→ Blz. 554)
Motorolievuldop ( →Blz. 551)
Accu (→ Blz. 556) Radiateur (
→Blz. 555)
Condensor (→ Blz. 555)
Elektrische koelventilatoren
Oliepeilstok ( →Blz. 549)
Sproeierreservoir ( →Blz. 560)1
2
3
4
5
6
7
8
9
RAV4_OM_OM42753E_(EE).book Pa ge 546 Tuesday, August 23, 2016 3:44 PM

5477-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging

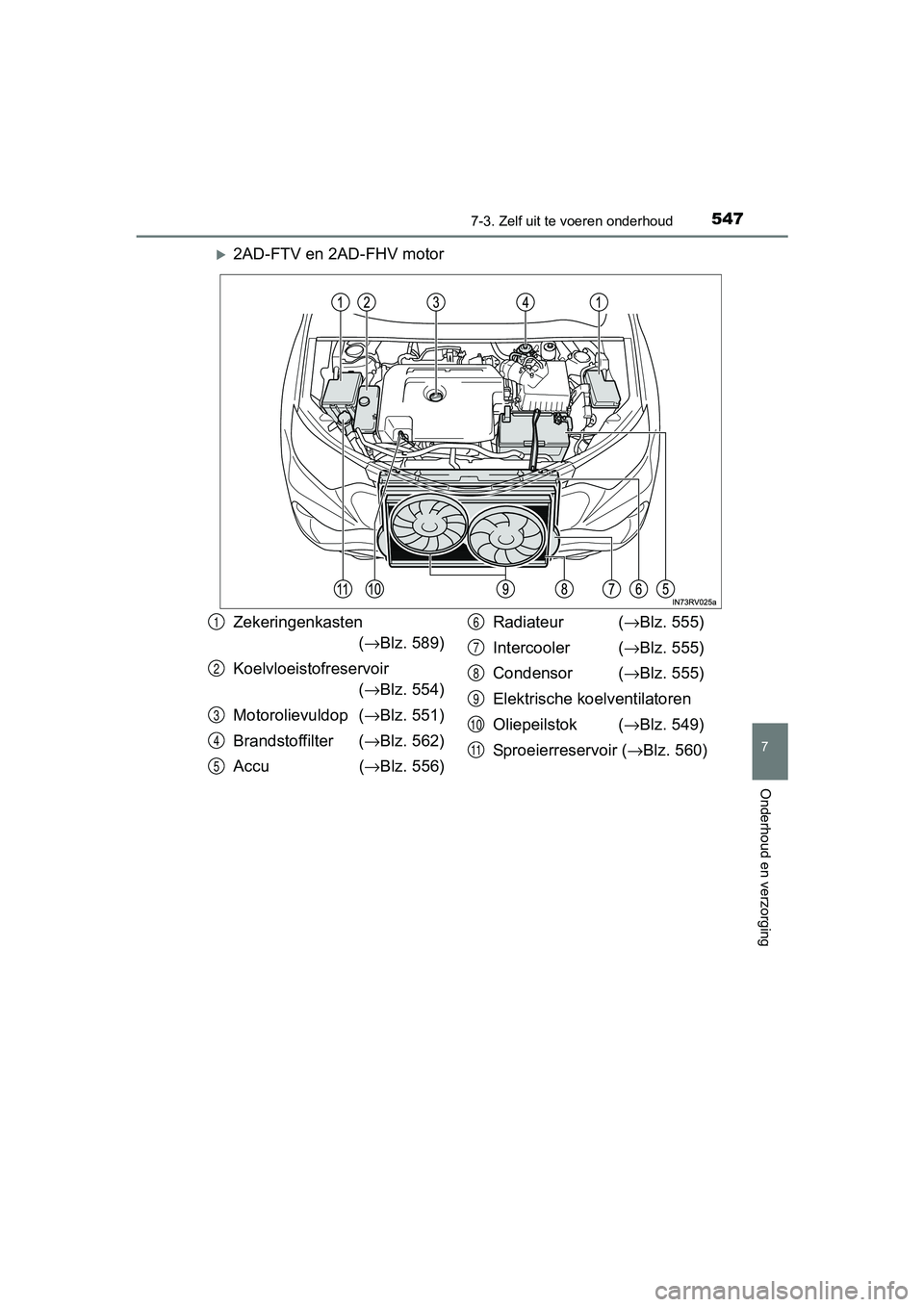

2AD-FTV en 2AD-FHV motor
Zekeringenkasten
(→ Blz. 589)
Koelvloeistofreservoir (→ Blz. 554)
Motorolievuldop ( →Blz. 551)
Brandstoffilter ( →Blz. 562)
Accu (→ Blz. 556) Radiateur (
→Blz. 555)
Intercooler ( →Blz. 555)
Condensor (→ Blz. 555)
Elektrische koelventilatoren
Oliepeilstok ( →Blz. 549)
Sproeierreservoir ( →Blz. 560)1
2
3
4
5
6
7
8
9
10
11
RAV4_OM_OM42753E_(EE).book Pa ge 547 Tuesday, August 23, 2016 3:44 PM

5487-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)

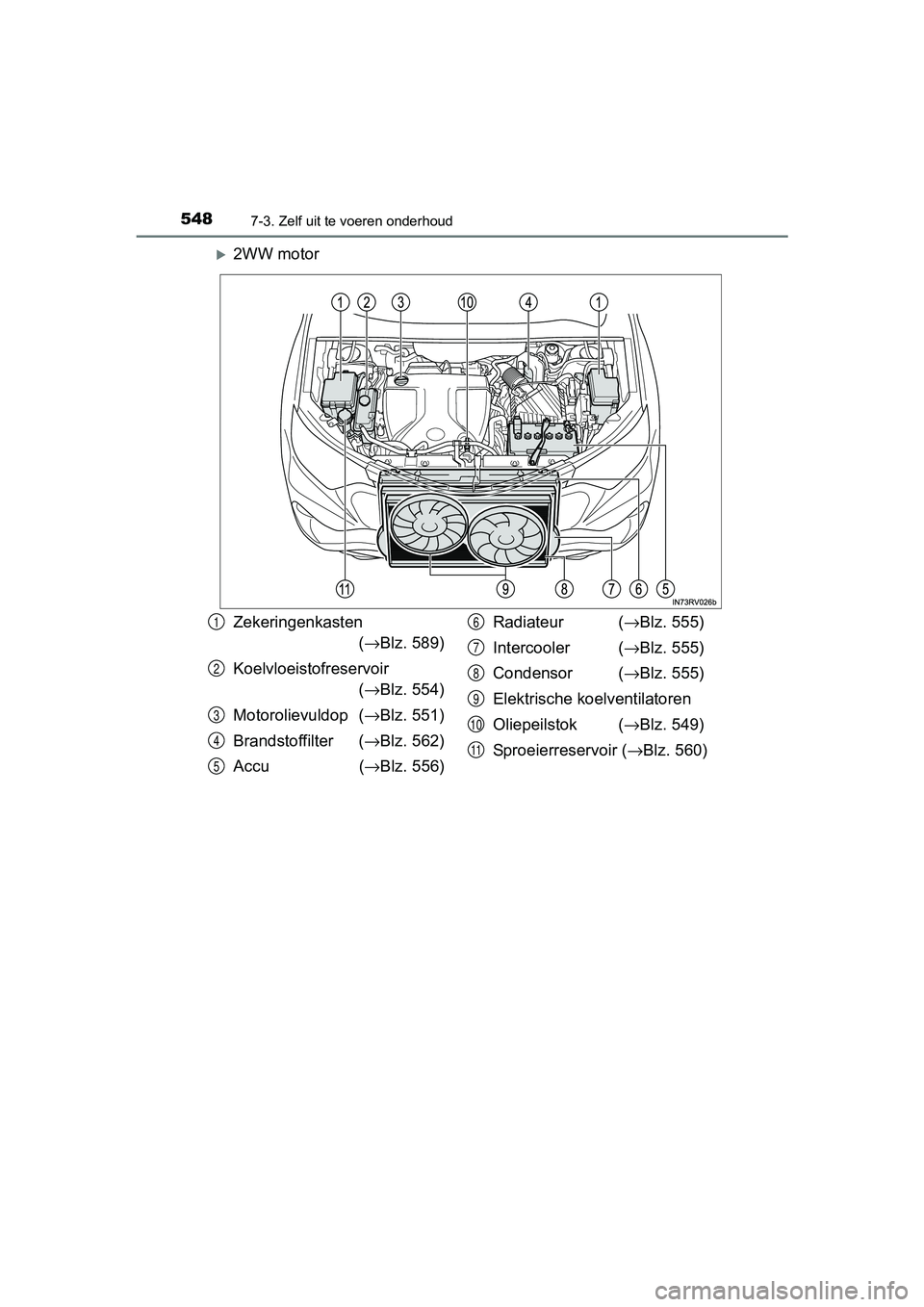

2WW motor
Zekeringenkasten(→ Blz. 589)
Koelvloeistofreservoir (→ Blz. 554)
Motorolievuldop ( →Blz. 551)
Brandstoffilter ( →Blz. 562)
Accu (→ Blz. 556) Radiateur (
→Blz. 555)
Intercooler ( →Blz. 555)
Condensor (→ Blz. 555)
Elektrische koelventilatoren
Oliepeilstok ( →Blz. 549)
Sproeierreservoir ( →Blz. 560)1
2
3
4
5
6
7
8
9
10
11
RAV4_OM_OM42753E_(EE).book Pa ge 548 Tuesday, August 23, 2016 3:44 PM

5497-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging

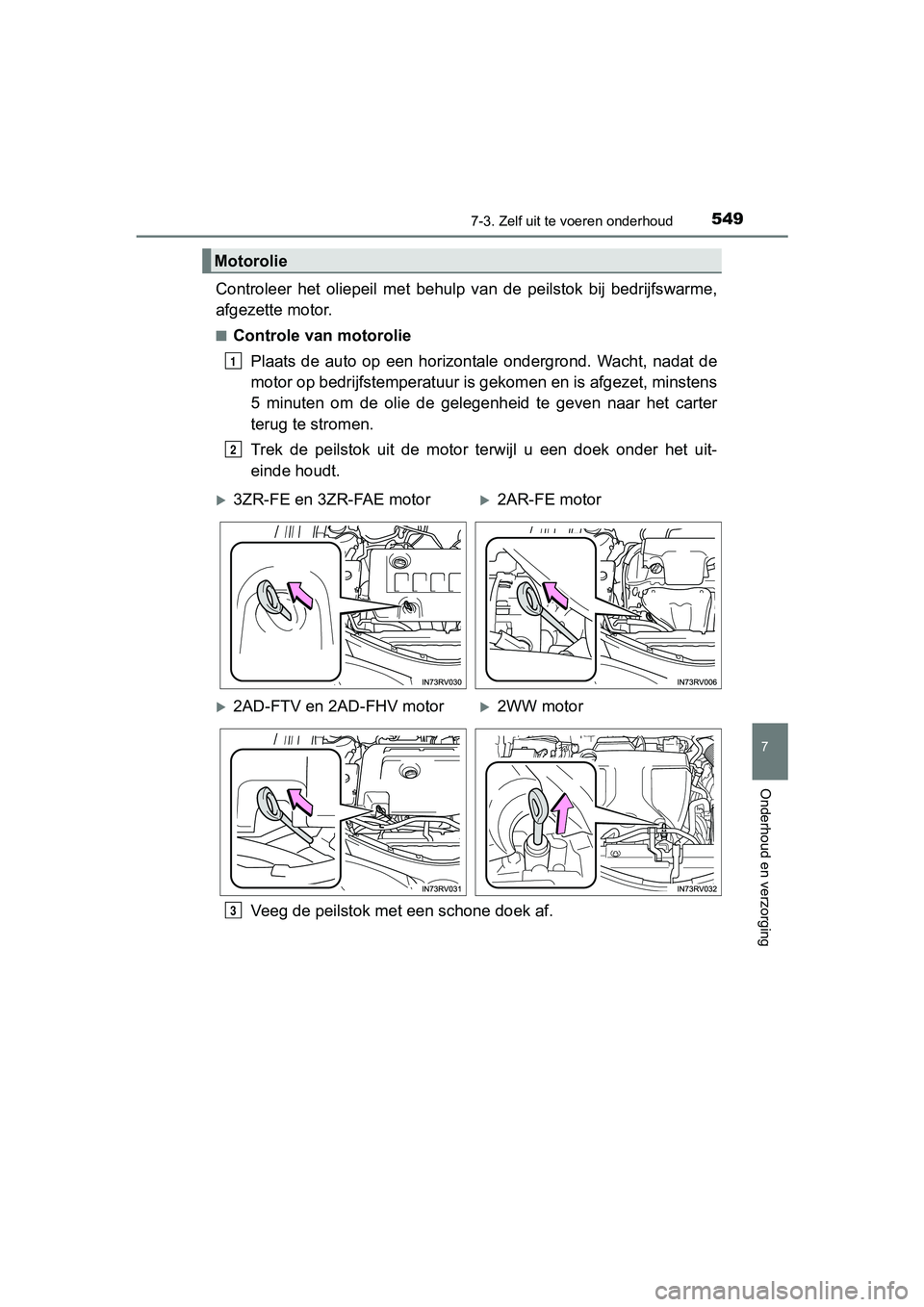

Controleer het oliepeil met behulp van de peilstok bij bedrijfs warme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor terwijl u een doek onder het uit-
einde houdt.
Veeg de peilstok met een schone doek af.
Motorolie
1
2
3ZR-FE en 3ZR-FAE motor2AR-FE motor
2AD-FTV en 2AD-FHV motor2WW motor
3
RAV4_OM_OM42753E_(EE).book Pa ge 549 Tuesday, August 23, 2016 3:44 PM

5507-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)

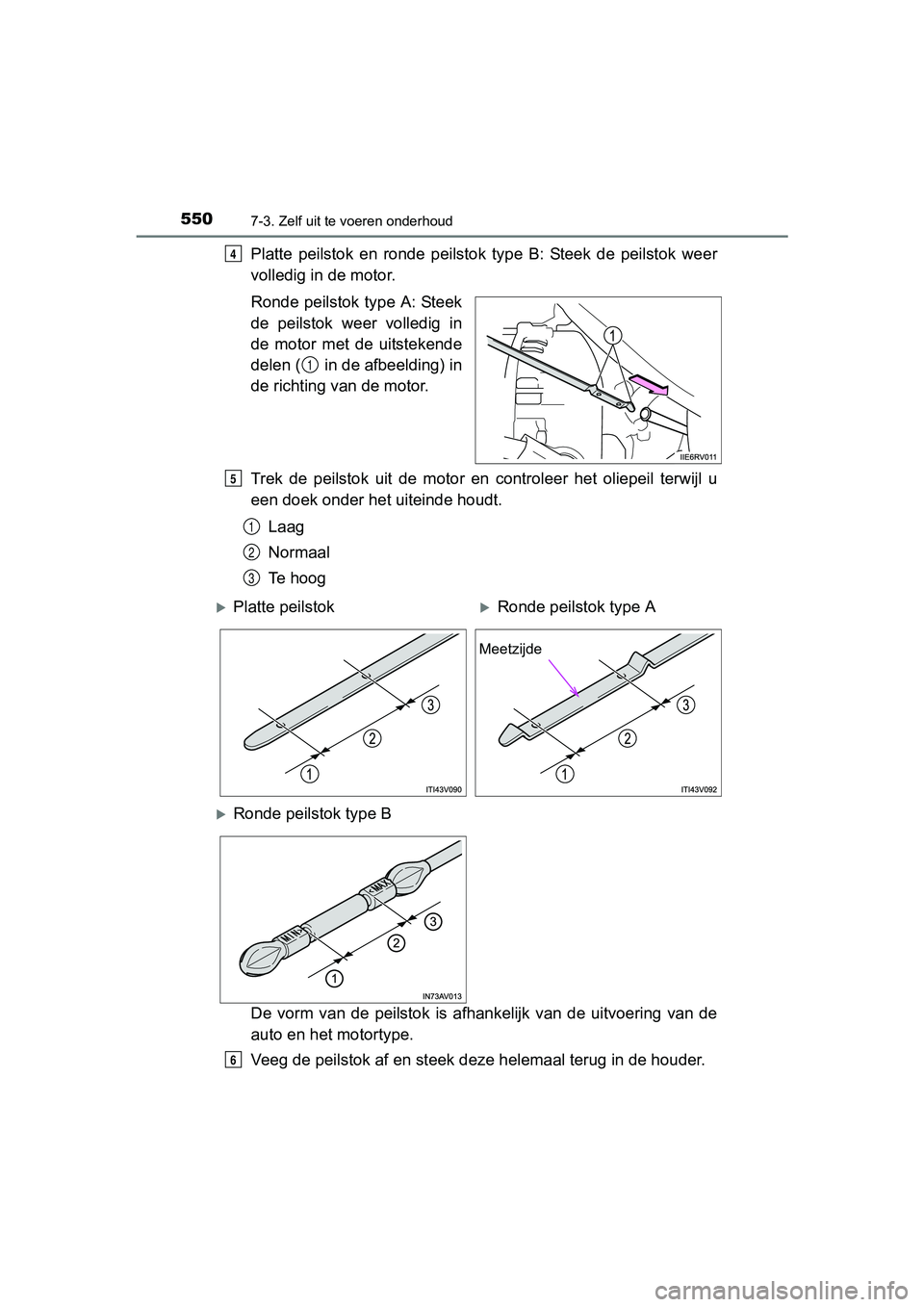

Platte peilstok en ronde peilstok type B: Steek de peilstok weer
volledig in de motor.
Ronde peilstok type A: Steek
de peilstok weer volledig in
de motor met de uitstekende
delen ( in de afbeelding) in
de richting van de motor.
Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de
auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.4
1
5
1
2
3
Platte peilstokRonde peilstok type A
Ronde peilstok type B
Meetzijde
6
