6818-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42753E_(EE)

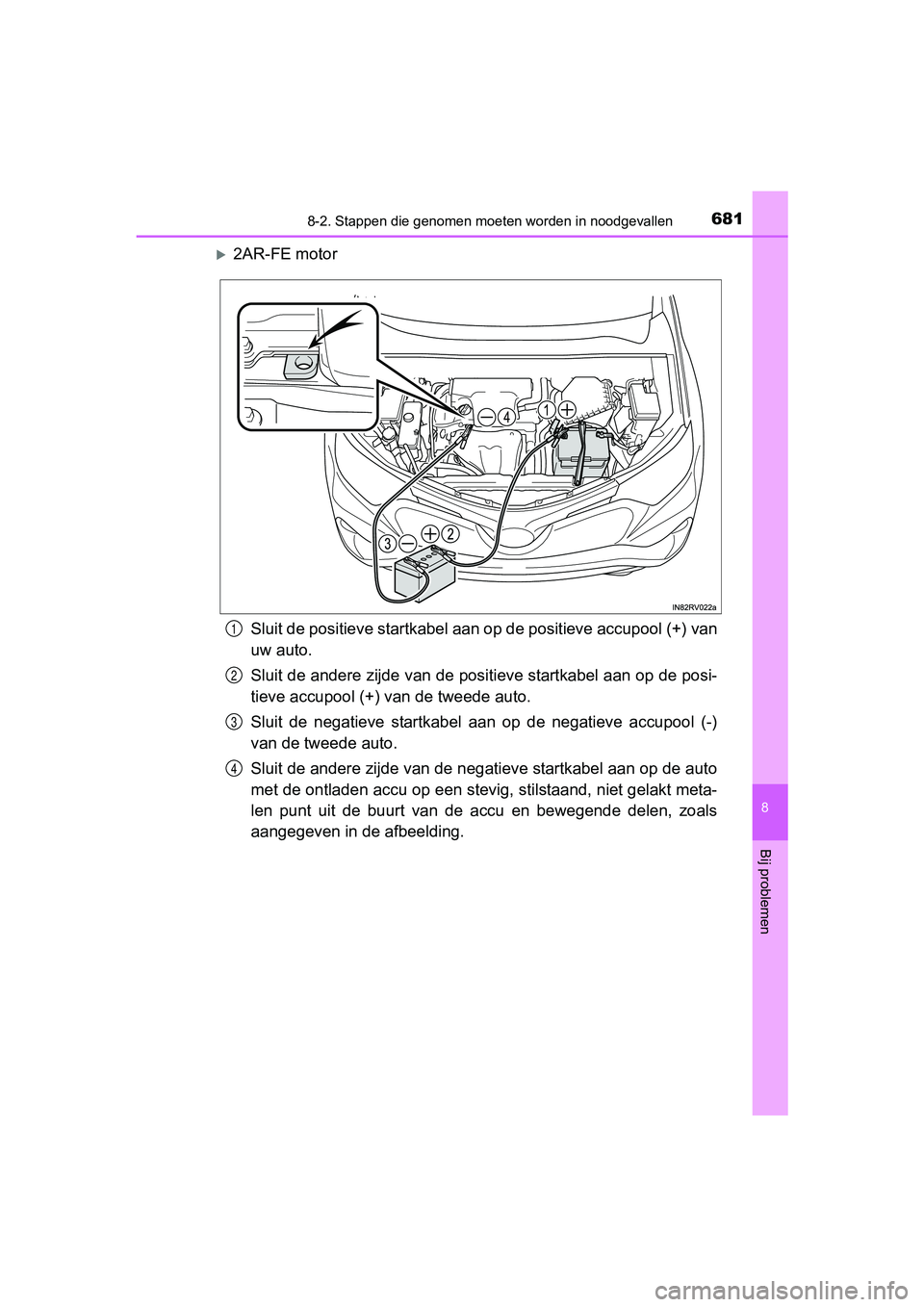

2AR-FE motor
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positieve startkabel aan op de pos i-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de aut o
met de ontladen accu op een stevig, stilstaand, niet gelakt met a-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
1
2
3
4
RAV4_OM_OM42753E_(EE).book Pa ge 681 Tuesday, August 23, 2016 3:44 PM

6828-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42753E_(EE)

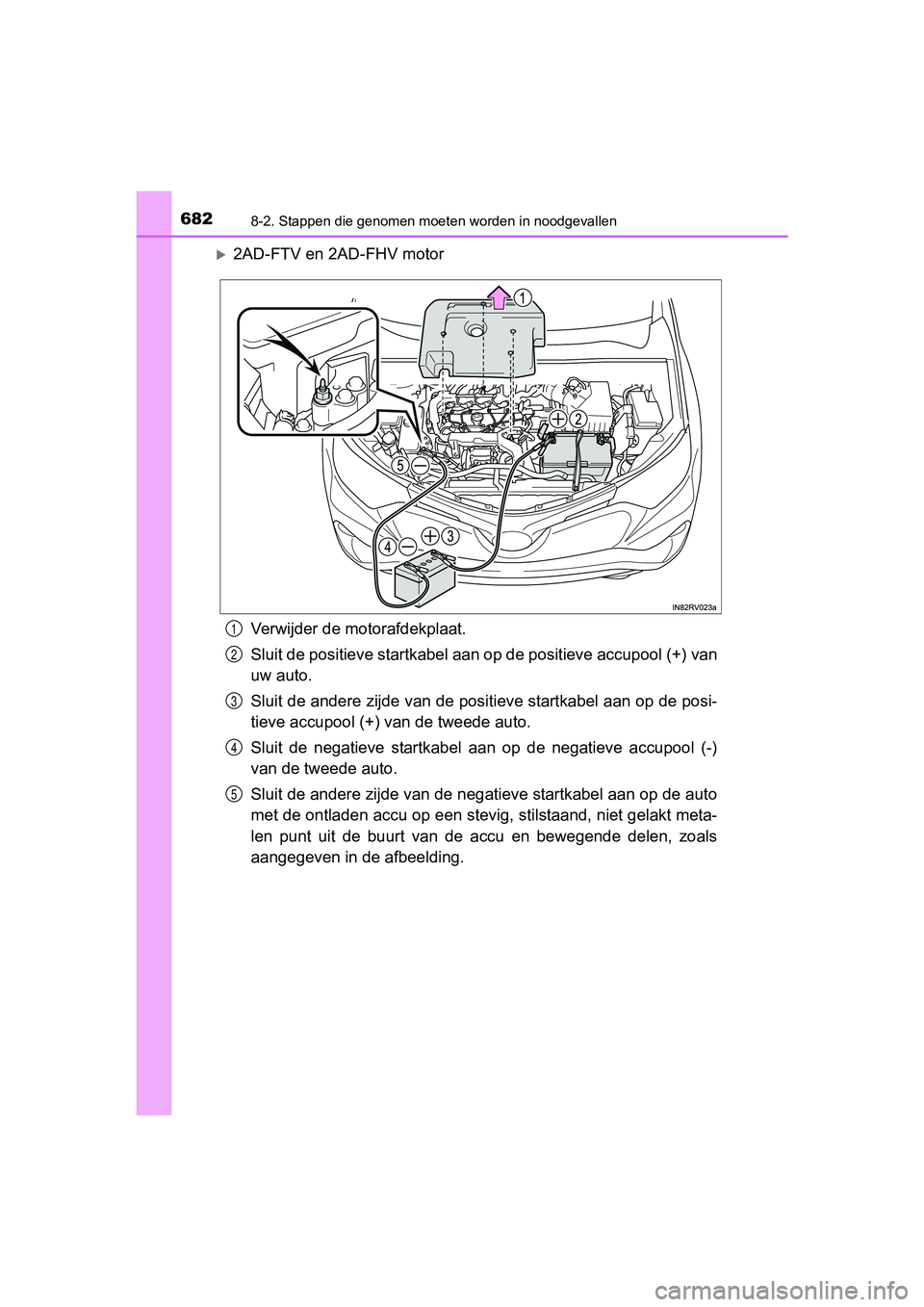

2AD-FTV en 2AD-FHV motor
Verwijder de motorafdekplaat.
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positieve startkabel aan op de pos i-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de aut o
met de ontladen accu op een stevig, stilstaand, niet gelakt met a-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
1
2
3
4
5
RAV4_OM_OM42753E_(EE).book Pa ge 682 Tuesday, August 23, 2016 3:44 PM

6838-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42753E_(EE)
2WW motor
Verwijder de motorafdekplaat.
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positieve startkabel aan op de pos i-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de aut o
met de ontladen accu op een stevig, stilstaand, niet gelakt met a-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
1
2
3
4
5
RAV4_OM_OM42753E_(EE).book Pa ge 683 Tuesday, August 23, 2016 3:44 PM

6848-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42753E_(EE)
Start de motor van de tweede auto. Verhoog het motortoerental i ets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om d e accu van uw auto op te laden.
Alleen auto's met Smart entry-sys teem en startknop: Open en sluit
een van de portieren terw ijl het contact UIT staat.
Auto's zonder Smart entry -systeem en startknop:
Houd het motortoerental van de twe ede auto constant en start de
motor van uw auto.
Auto's met Smart entry-s ysteem en startknop:
Houd het motortoerental van de twe ede auto constant en start de
motor van uw auto door he t contact AAN te zetten.
Verwijder de startkabels in exact de omgekeerde volgorde van aa n-
sluiten als de motor van uw auto aangeslagen is.
Laat, nadat de motor van uw aut o aangeslagen is, de auto zo sne l
mogelijk nakijken door een erkende Toyota-dealer of hersteller/ repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Starten van de motor wanneer de accu leeg is (auto's met automa tische
transmissie of Multidrive CVT)
De auto kan niet worden aangeduwd.
■ Voorkomen van ontlading van de accu
●Zet de koplampen en het audiosysteem uit als de motor is uitgeschakeld.
(Auto's met Stop & Start-systeem: Behalve wanneer de motor is u itgezet
door het Stop & Start-systeem)
● Schakel niet-noodzakelijke elektrische verbruikers uit als er g edurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Laden van de accu
De accu zal geleidelijk aan ontladen, zelfs wanneer de auto nie t in gebruik is.
Dit wordt veroorzaakt door natuurlijke ontlading en het effect van bepaalde
elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt, kan de
accu ontladen en kan de auto mogelijk niet meer worden gestart. (De accu
laadt automatisch op tijdens het rijden.)
4
5
6
7
RAV4_OM_OM42753E_(EE).book Pa ge 684 Tuesday, August 23, 2016 3:44 PM

6858-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42753E_(EE)■

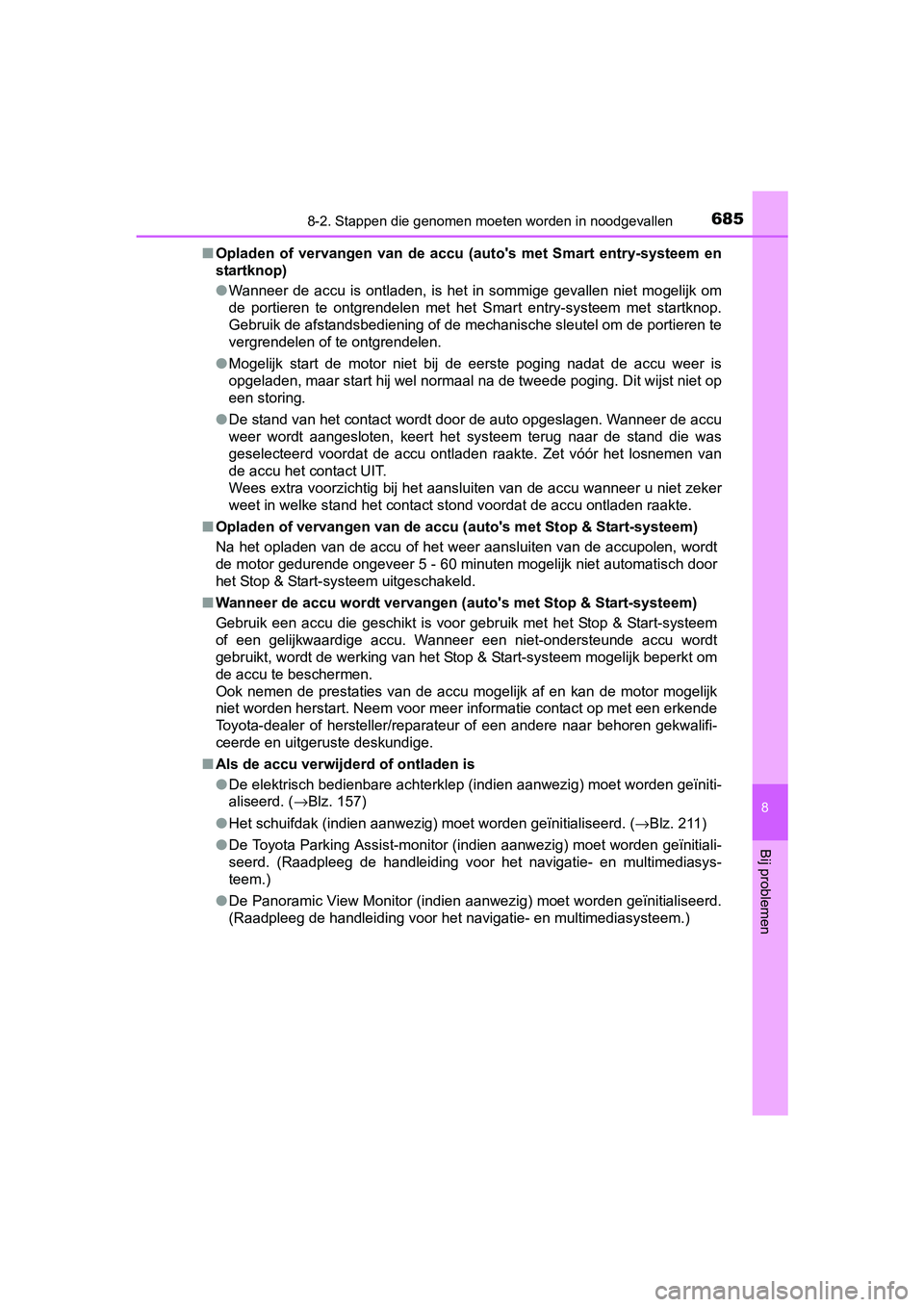

Opladen of vervangen van de accu (auto's met Smart entry-systee m en
startknop)
● Wanneer de accu is ontladen, is het in sommige gevallen niet mo gelijk om
de portieren te ontgrendelen met het Smart entry-systeem met st artknop.
Gebruik de afstandsbediening of de mechanische sleutel om de po rtieren te
vergrendelen of te ontgrendelen.
● Mogelijk start de motor niet bij de eerste poging nadat de accu weer is
opgeladen, maar start hij wel normaal na de tweede poging. Dit wijst niet op
een storing.
● De stand van het contact wordt door de auto opgeslagen. Wanneer de accu
weer wordt aangesloten, keert het systeem terug naar de stand die was
geselecteerd voordat de accu ontladen raakte. Zet vóór het losn emen van
de accu het contact UIT.
Wees extra voorzichtig bij het aansluiten van de accu wanneer u niet zeker
weet in welke stand het contact stond voordat de accu ontladen raakte.
■ Opladen of vervangen van de accu ( auto's met Stop & Start-systeem)
Na het opladen van de accu of het weer aansluiten van de accupo len, wordt
de motor gedurende ongeveer 5 - 60 minuten mogelijk niet automa tisch door
het Stop & Start-systeem uitgeschakeld.
■ Wanneer de accu wordt vervangen (a uto's met Stop & Start-systeem)
Gebruik een accu die geschikt is voor gebruik met het Stop & St art-systeem
of een gelijkwaardige accu. Wanneer een niet-ondersteunde accu wordt
gebruikt, wordt de werking van het Stop & Start-systeem mogelij k beperkt om
de accu te beschermen.
Ook nemen de prestaties van de accu mogelijk af en kan de motor mogelijk
niet worden herstart. Neem voor meer informatie contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Als de accu verwijderd of ontladen is
●De elektrisch bedienbare achterklep (indien aanwezig) moet word en geïniti-
aliseerd. ( →Blz. 157)
● Het schuifdak (indien aanwezig) moet worden geïnitialiseerd. ( →Blz. 211)
● De Toyota Parking Assist-monitor (indien aanwezig) moet worden geïnitiali-
seerd. (Raadpleeg de handleiding voor het navigatie- en multime diasys-
teem.)
● De Panoramic View Monitor (indien aanwezig) moet worden geïnitialiseerd.
(Raadpleeg de handleiding voor het navigatie- en multimediasyst eem.)
RAV4_OM_OM42753E_(EE).book Page 685 Tuesday, August 23, 2016 3:44 PM

6868-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42753E_(EE)
WAARSCHUWING
■Voorkomen van brand en explosie
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen d at het
licht ontvlambare gas dat uit de accu kan komen, per ongeluk to t ontbran-
ding komt:
● Zorg ervoor dat de startkabel aangesloten wordt op de juiste ac cupool en
niet per ongeluk in aanraking komt met een ander onderdeel dan de
bedoelde accupool.
● Zorg ervoor dat de op de “+”-pool aangesloten startkabel niet in contact
komt met andere onderdelen of metalen oppervlakken, zoals metal en
steunen en ongelakt metaal.
● Laat de “+” en “-” klemmen van de startkabels niet in contact komen met
elkaar.
● Rook niet en gebruik geen lucifers, aanstekers en open vuur in de buurt
van de accu.
■ Voorzorgsmaatregelen met betrekking tot de accu
De accu bevat giftige en corrosieve elektrolyt en de onderdelen van de accu
bevatten lood en loodhoudende samenstellingen. Neem bij het omg aan met
de accu de volgende voorzorgsmaatregelen in acht:
● Draag bij het werken met de accu altijd een veiligheidsbril en zorg ervoor
dat de vloeistof uit de accu niet in contact komt met de huid, kleding of de
carrosserie van de auto.
● Leun niet over de accu heen.
● Was accuvloeistof, die op de huid of in de ogen terecht is geko men, direct
weg met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof op terechtgekomen is met een
natte spons of doek totdat er medische hulp kan worden verkrege n.
● Was altijd uw handen nadat u de accudrager, de accupolen en and ere
accu-gerelateerde onderdelen hebt aangeraakt.
● Houd kinderen uit de buurt van de accu.
■ Voorkomen van schade aan de au to (auto's met handgeschakelde
transmissie)
Probeer de auto niet aan te duwen of aan te slepen, omdat hierdoor de drie-
wegkatalysator (benzinemotor) of de katalysator en de DPNR-kata lysator
(dieselmotor) te heet kunnen worden en er brand kan ontstaan.
RAV4_OM_OM42753E_(EE).book Pa ge 686 Tuesday, August 23, 2016 3:44 PM

6878-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42753E_(EE)

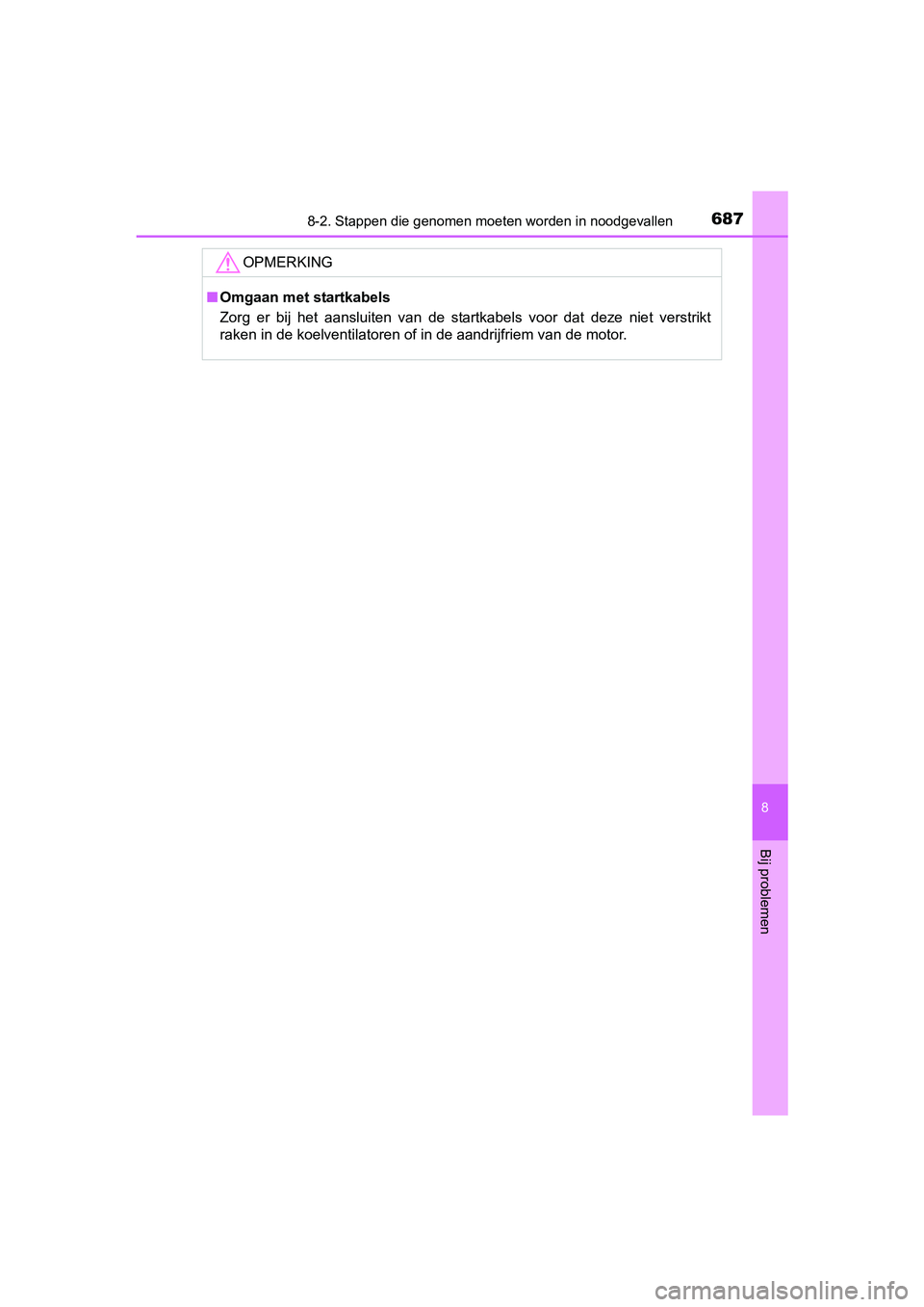

OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startkabels voor dat deze nie t verstrikt
raken in de koelventilatoren of in de aandrijfriem van de motor .
RAV4_OM_OM42753E_(EE).book Page 687 Tuesday, August 23, 2016 3:44 PM

6888-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42753E_(EE)
Als uw auto over verhit raakt
●De naald van de koelvloe istoftemperatuurmeter (→Blz. 106) komt
in het rode gebied of u merkt dat de motor minder vermogen leve rt.
(De auto accelereert bijvoorbeeld niet als het gaspedaal wordt
ingetrapt.)
● De waarschuwingsmelding die oververhitting aangeeft, wordt op
het multi-informatiedisplay getoond. ( →Blz. 629)
● Er komt stoom onder de motorkap uit.
Breng de auto op een veilige plaat s tot stilstand, schakel de aircon-
ditioning uit en zet vervolgens de motor af.
Als er stoom te zien is:
Open, nadat de stoom is verdwene n, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat de motor voldoende is afgekoeld de slangen en
het radiateurblok (radiat eur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een grote
hoeveelheid koelvloeistof on-
middellijk contact op met een er-
kende Toyota-dealer of herstel-
ler/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Het volgende kan erop duiden dat de auto oververhit raakt.
Correctieprocedures
1
2
3
1
2
RAV4_OM_OM42753E_(EE).book Pa ge 688 Tuesday, August 23, 2016 3:44 PM

6898-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42753E_(EE)
Het koelvloeistofniveau is corre ct als het zich tussen de streepjes
FULL en LOW bevindt.
Reservoir
Streepje FULL
Streepje LOW
Vul indien nodig koelvloeistof
bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Start de motor, schakel de airconditioning in en controleer of de
koelventilatoren van de radiateur draaien en of er geen koelvlo ei-
stof lekt uit de radiateur of de slangen.
De koelventilatoren gaan draaien als de airconditioning wordt i ngescha-
keld direct na een koude start. Controleer of de ventilatoren d raaien door
ernaar te luisteren en te voelen of er luchtstroom is. Schakel als u hier niet
zeker van bent de airconditioning nog een aantal keer in en uit . (De venti-
latoren werken mogelijk niet bij temperaturen beneden het vriespunt.)
Als de koelventilat oren niet draaien:
Zet de motor onmiddellijk uit en neem contact op met een erkend e
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
Als de koelventil atoren draaien:
Laat de auto nakijken door de dichtstbijzijnde Toyota-dealer of
erkende reparateur.
4
1
2
3
5
6
7
RAV4_OM_OM42753E_(EE).book Pa ge 689 Tuesday, August 23, 2016 3:44 PM

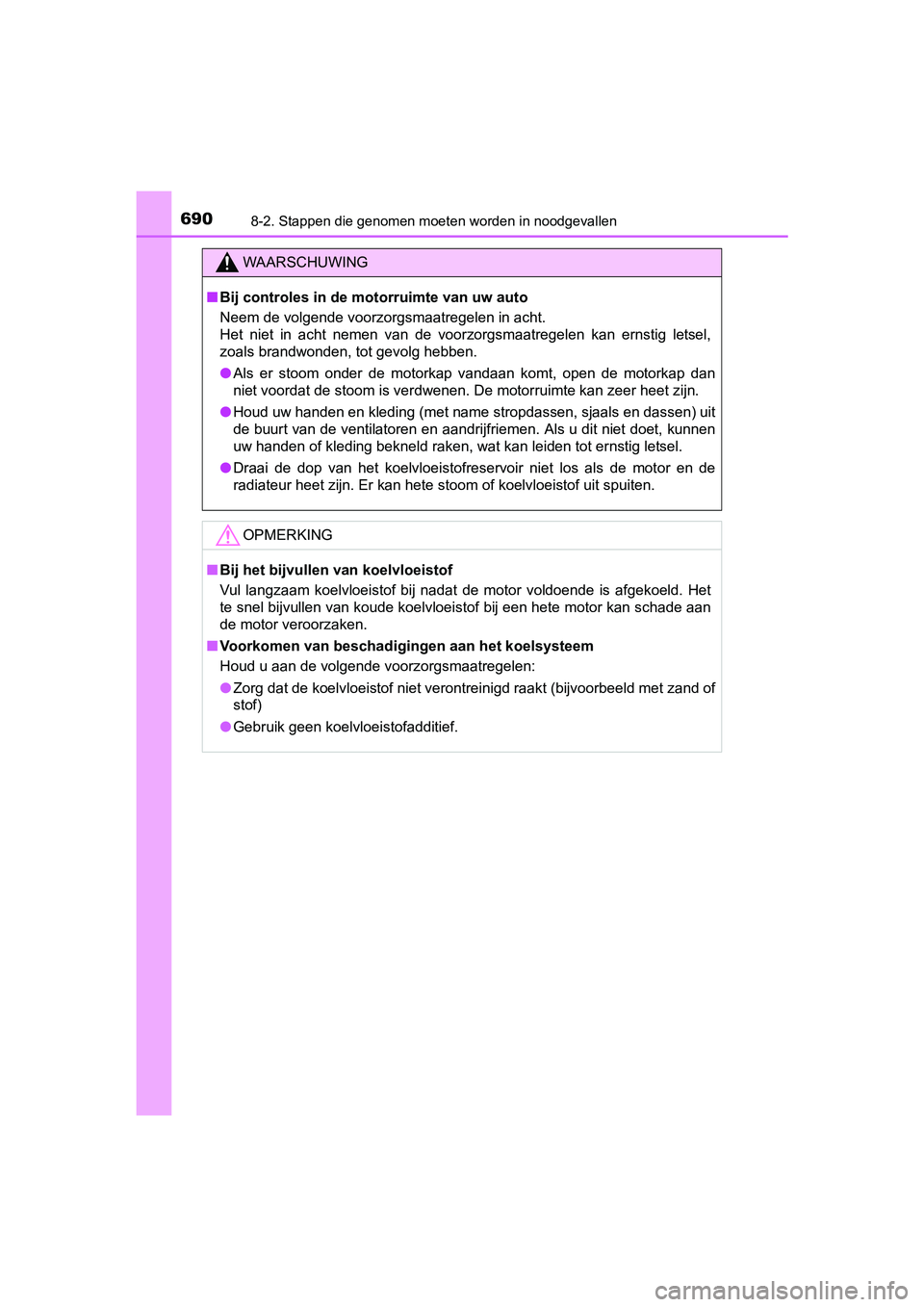

6908-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42753E_(EE)
WAARSCHUWING
■Bij controles in de mo torruimte van uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap d an
niet voordat de stoom is verdwenen. De motorruimte kan zeer hee t zijn.
● Houd uw handen en kleding (met name stropdassen, sjaals en dass en) uit
de buurt van de ventilatoren en aandrijfriemen. Als u dit niet doet, kunnen
uw handen of kleding bekneld raken, wat kan leiden tot ernstig letsel.
● Draai de dop van het koelvloeistofreservoir niet los als de mot or en de
radiateur heet zijn. Er kan hete stoom of koelvloeistof uit spu iten.
OPMERKING
■Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat de motor voldoende is afge koeld. Het
te snel bijvullen van koude koelvloeistof bij een hete motor ka n schade aan
de motor veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
RAV4_OM_OM42753E_(EE).book Pa ge 690 Tuesday, August 23, 2016 3:44 PM
