TOYOTA RAV4 2017 Instructieboekje (in Dutch)

7119-1. Specificaties
RAV4_OM_OM42753E_(EE)
9
Voertuigspecificaties
Benzinemotor
Koelsysteem
Inhoud
(referentie-
waarde)
3ZR-FE
motor
Met Multidrive CVT
6,0 l (6,3 qt., 5,3 Imp.qt.)
Met handgeschakelde transmissie
5,8 l (6,1 qt., 5,1 Imp.qt.)
3ZR-FAE
motor
Met Multidrive CVT
5,9 l (6,2 qt., 5,2 Imp.qt.)
Met handgeschakelde transmissie
5,8 l (6,1 qt., 5,1 Imp.qt.)
2AR-FE
motor6,8 l (7,2 qt., 6,0 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen: • “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
RAV4_OM_OM42753E_(EE).book Pa ge 711 Tuesday, August 23, 2016 3:44 PM

7129-1. Specificaties
RAV4_OM_OM42753E_(EE)
Dieselmotor
Inhoud (referentie-
waarde)
2AD-FTV en 2AD-FHV motor
Zonder extra verwarming:
6,9 l (7,3 qt., 6,1 Imp. qt.)
Met extra verwarming:
7,3 l (7,7 qt., 6,4 Imp. qt.)
2WW motor
Zonder extra verwarming:
7,0 l (7,4 qt., 6,2 Imp. qt.)
Met extra verwarming:
7,3 l (7,7 qt., 6,4 Imp. qt.)
Soort koelvloeistof
2AD-FTV en 2AD-FHV motor
Gebruik een van de volgende middelen: • “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
2WW motor Originele Toyota Premium Long Life Coolant
2WW of gelijkwaardig. Geconcentreerde origi-
nele Toyota Premium Long Life Coolant 2WW
moet worden gemengd in de volgende verhou-
ding: 50% koelvloeistof en 50% gedeminerali-
seerd water.
Gebruik geen kraanwater.
Neem voor het gebruik van goedgekeurde koel-
vloeistof van vergelijkbare kwaliteit contact op
met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
RAV4_OM_OM42753E_(EE).book Pa ge 712 Tuesday, August 23, 2016 3:44 PM

7139-1. Specificaties
RAV4_OM_OM42753E_(EE)
9
VoertuigspecificatiesUw Toyota is af fabriek gevuld met originele Toyota-differentieelolie.
Gebruik alleen door Toyota goedgekeurde originele Toyota-differ entieelolie
of gelijkwaardig met de hierboven aangegeven specificatie. Neem voor meer
informatie contact op met een erkende Toyota-dealer of herstell er/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Ontsteking (alleen benzinemotor)
Bougie
Merk3ZR-FE en 3ZR-FAE motor
DENSO SC20HR11, SC16HR11
2AR-FE motor
DENSO SK16HR11
Elektrodenafstand1,1 mm (0,043 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektr odenafstand
niet.
Elektrisch systeem
Accu
Aanduiding soortelijke
massa
bij 20° C (68° F):1,250 of hoger
Laadstroom
Snelladen
DruppelladenMax. 15 A
Max. 5 A
Achterdifferentieel (AWD-uitvoeringen)
Inhoud0,5 l (0,5 qt., 0,4 Imp.qt.)
Oliesoort en viscositeitOriginele Toyota-differentieelolie LT
75W-85 GL-5 of gelijkwaardig
RAV4_OM_OM42753E_(EE).book Pa ge 713 Tuesday, August 23, 2016 3:44 PM

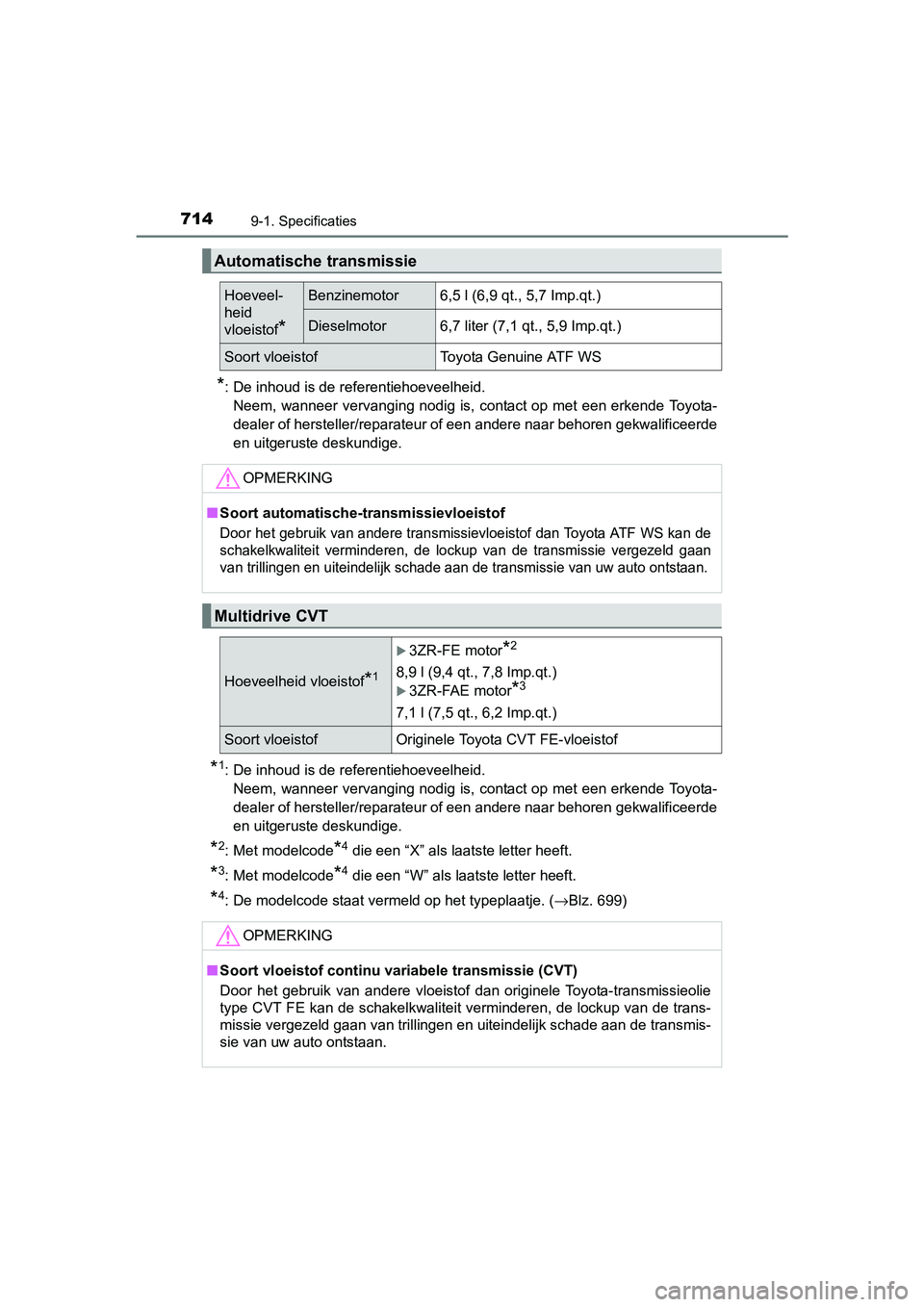

7149-1. Specificaties
RAV4_OM_OM42753E_(EE)
*: De inhoud is de referentiehoeveelheid.Neem, wanneer vervanging nodig is, contact op met een erkende T oyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
*1: De inhoud is de referentiehoeveelheid. Neem, wanneer vervanging nodig is, contact op met een erkende T oyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
*2: Met modelcode*4 die een “X” als laatste letter heeft.
*3: Met modelcode*4 die een “W” als laatste letter heeft.
*4: De modelcode staat vermeld op het typeplaatje. ( →Blz. 699)
Automatische transmissie
Hoeveel-
heid
vloeistof
*
Benzinemotor6,5 l (6,9 qt., 5,7 Imp.qt.)
Dieselmotor6,7 liter (7,1 qt., 5,9 Imp.qt.)
Soort vloeistofToyota Genuine ATF WS
OPMERKING
■Soort automatische-transmissievloeistof
Door het gebruik van andere transmissievloeistof dan Toyota ATF WS kan de
schakelkwaliteit verminderen, d e lockup van de transmissie verg ezeld gaan
van trillingen en uiteindelijk sc hade aan de transmissie van uw auto ontstaan.
Multidrive CVT
Hoeveelheid vloeistof*1
3ZR-FE motor*2
8,9 l (9,4 qt., 7,8 Imp.qt.)
3ZR-FAE motor*3
7,1 l (7,5 qt., 6,2 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■Soort vloeistof continu variabele transmissie (CVT)
Door het gebruik van andere vloeistof dan originele Toyota-tran smissieolie
type CVT FE kan de schakelkwaliteit verminderen, de lockup van de trans-
missie vergezeld gaan van trillingen en uiteindelijk schade aan de transmis-
sie van uw auto ontstaan.
RAV4_OM_OM42753E_(EE).book Pa ge 714 Tuesday, August 23, 2016 3:44 PM

7159-1. Specificaties
RAV4_OM_OM42753E_(EE)
9
Voertuigspecificaties
Handgeschakelde transmissie
Hoe-
veelheid
trans-
missie-
vloeistofBenzinemotor2,4 l (2,5 qt., 2,1 Imp.qt.)
Dieselmotor2,1 l (2,2 qt., 1,8 Imp.qt.)
Type transmissie-olie
Toyota handgeschakelde-transmissie-
vloeistof type LV GL-4 75W of gelijkwaar-
dig
OPMERKING
■Handgeschakelde-transmissievloeistof
● Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van
de transmissievloeistof die is gebruikt of de omstandigheden, het geluid bij
het stationair draaien, het schakelgevoel en/of het brandstofve rbruik kun-
nen afwijken. In het ergste geval kan verkeerde transmissievloeistof of
verkeerd gebruik schade aan de transmissie veroorzaken.
Toyota raadt voor optimale prestaties het gebruik van originele TOYOTA
transmissievloeistof type LV GL-4 75W aan.
● Uw auto is af fabriek gevuld met originele Toyota handgeschakel de-trans-
missievloeistof type LV GL-4 75W.
Gebruik alleen door Toyota goedgekeurde originele Toyota handge scha-
kelde-transmissievloeistof type LV GL-4 75W of gelijkwaardig me t de hier-
boven aangegeven specificatie.
Neem voor meer informatie contact op met een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uit-
geruste deskundige.
Koppeling
Vrije slag koppelings-
pedaal5 - 15 mm (0,2 - 0,6 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
RAV4_OM_OM42753E_(EE).book Pa ge 715 Tuesday, August 23, 2016 3:44 PM

7169-1. Specificaties
RAV4_OM_OM42753E_(EE)Uw Toyota is af fabriek gevuld met originele Toyota-differentie
elolie.
Gebruik alleen door Toyota goedgekeurde originele Toyota-differ entieelolie
of gelijkwaardig met de hierboven aangegeven specificatie. Neem voor meer
informatie contact op met een erkende Toyota-dealer of herstell er/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*1: Minimum afstand van pedaal tot vloer bij een pedaalkracht van 490 N
(50 kg, 110 lbf) met draaiende motor.
*2: Slag parkeerremhendel bij een aantrekkracht van 200 N (20 kg, 4 5 lbf).
Tussenbak (AWD-uitvoeringen)
Inhoud0,45 l (0,48 qt., 0,40 Imp.qt.)
Oliesoort en viscositeitOriginele Toyota-differentieelolie LT
75W-85 GL-5 of gelijkwaardig
Remmen
Afstand van
pedaal tot vloer
*1
Auto's met
linkse bestu-
ring
Min. 94 mm (3,70 in.)
Auto's met
rechtse
besturing
Min. 87 mm (3,43 in.)
Speling pedaal1 - 6 mm (0,04 - 0,24 in.)
Vrije slag parkeerremhendel*26 - 8 klikken
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
RAV4_OM_OM42753E_(EE).book Page 716 Tuesday, August 23, 2016 3:44 PM

7179-1. Specificaties
RAV4_OM_OM42753E_(EE)
9
Voertuigspecificaties
Type A en B
*: De bandenspanning varieert afhankelijk van het land. Raadpleeg het ban-
denspanningsinformatielabel om te controleren wat de aanbevolen ban-
denspanning is voor uw auto ( →Blz. 579)
Ty p e C
Ty p e D
Banden en velgen
Bandenmaat225/65R17 102H
Bandenspanning
(Aanbevolen banden-
spanning bij koude ban-
den)
Type A*:
Voor: 220 kPa (2,2 kg/cm2 of bar, 32 psi)
Achter: 220 kPa (2,2 kg/cm2 of bar, 32 psi)
Type B
*:
Voor: 240 kPa (2,4 kg/cm2 of bar, 35 psi)
Achter: 240 kPa (2,4 kg/cm2 of bar, 35 psi)
Wielmaat17 × 6 1/2J (stalen velg),
17 × 7J (lichtmetalen velg)
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/55R18 100H
Bandenspanning
(Aanbevolen banden-
spanning bij koude ban-
den)
Voor: 220 kPa (2,2 kg/cm2 of bar, 32 psi)
Achter: 220 kPa (2,2 kg/cm2 of bar, 32 psi)
Wielmaat18 × 7 1/2J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat225/60R18 100H
Bandenspanning
(Aanbevolen banden-
spanning bij koude ban-
den)
Voor: 210 kPa (2,1 kg/cm2 of bar, 30 psi)
Achter: 210 kPa (2,1 kg/cm2 of bar, 30 psi)
Wielmaat18 × 7 1/2J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
RAV4_OM_OM42753E_(EE).book Pa ge 717 Tuesday, August 23, 2016 3:44 PM

7189-1. Specificaties
RAV4_OM_OM42753E_(EE)
Compact reservewiel (indien aanwezig)
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) en houd
rekening met de lagere toegestane maximumsnelheid, van minder d an
100 km/h (62 mph).
BandenmaatT165/80D17 104M
Bandenspanning
(Aanbevolen banden-
spanning bij koude ban-
den)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17 × 4T
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
RAV4_OM_OM42753E_(EE).book Pa ge 718 Tuesday, August 23, 2016 3:44 PM

7199-1. Specificaties
RAV4_OM_OM42753E_(EE)
9
Voertuigspecificaties
Lampen
LampenWSoort
Exterieur
Halogeenkoplampen55A
Mistlampen voor*19B
Richtingaanwijzers voor21C
Richtingaanwijzers achter21C
Achteruitrijlichten16D
Kentekenplaatverlichting5D
Interieur
Make-upverlichting8D
Interieurverlichting (voor)/leeslamp-
jes5D
Interieurverlichting (achter)8E
Bagageruimteverlichting5D
A: HIR2 halogeenlampen
B: H16 halogeenlampen
C: Glassokkellampen (oranje) D: Glassokkellampen (helder)
E: Buislampjes (helder)
*: Indien aanwezig
RAV4_OM_OM42753E_(EE).book Pa ge 719 Tuesday, August 23, 2016 3:44 PM

7209-1. Specificaties
RAV4_OM_OM42753E_(EE)
Informatie over brandstof
◆Benzinemotor
3ZR-FE*1 en 2AR-FE motor
EU:
Gebruik uitsluitend loodvrije benzine die voldoet aan de Europe se
norm EN228.
Gebruik loodvrije benzine met een octaangetal van 91 RON
(Research Octane Number) of hoger voor optimale prestaties van
uw auto.
Behalve EU:
Gebruik alleen loodvrije benzine.
Gebruik loodvrije benzine met een octaangetal van 91 RON
(Research Octane Number) of hoger voor optimale prestaties van
uw auto.
3ZR-FAE*2 motor
EU:
Gebruik uitsluitend loodvrije benzine die voldoet aan de Europe se
norm EN228.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties van
uw auto.
Behalve EU:
Gebruik alleen loodvrije benzine.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties van
uw auto.
*1: Met modelcode*3 die een “X” als laatste letter heeft.
*2: Met modelcode*3 die een “W” als laatste letter heeft.
*3: De modelcode staat vermeld op het typeplaatje. ( →Blz. 699)
RAV4_OM_OM42753E_(EE).book Page 720 Tuesday, August 23, 2016 3:44 PM
