TOYOTA RAV4 2017 Instructieboekje (in Dutch)

6918-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42753E_(EE)
Als de brandstof opraakt en de motor
afslaat (alleen 2AD-FT V en 2AD-FHV motor)
Als u zonder brandstof komt te staan en de motor afslaat:
Vul de brandstoftank van uw auto.
Bedien om het brandstofsys-
teem te ontluchten de ontluch-
tingspomp totdat u meer
weerstand voelt.
Start de motor. ( →Blz. 241, 244)
Als de motor niet aanslaat nadat de bovenstaande stappen zijn u itgevoerd,
wacht dan 10 seconden en voer stap en vervolgens opnieuw uit.
Raadpleeg een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige al s de
motor nog steeds niet gestart kan worden.
Trap nadat de motor is aangeslagen het gaspedaal iets in tot de
motor soepel ronddraait.
1
2
OPMERKING
■ Als de motor opnieuw gestart wordt
● Start de motor niet als er nog geen brandstof is bijgevuld en h et brandstof-
systeem nog niet ontlucht is met de ontluchtingspomp. Hierdoor kan
schade aan de motor en het brandstofsysteem ontstaan.
● Laat de startmotor niet langer dan 30 seconden onafgebroken werken.
Anders kunnen de startmotor en de bedrading oververhit raken.
3
23
RAV4_OM_OM42753E_(EE).book Pa ge 691 Tuesday, August 23, 2016 3:44 PM

6928-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42753E_(EE)

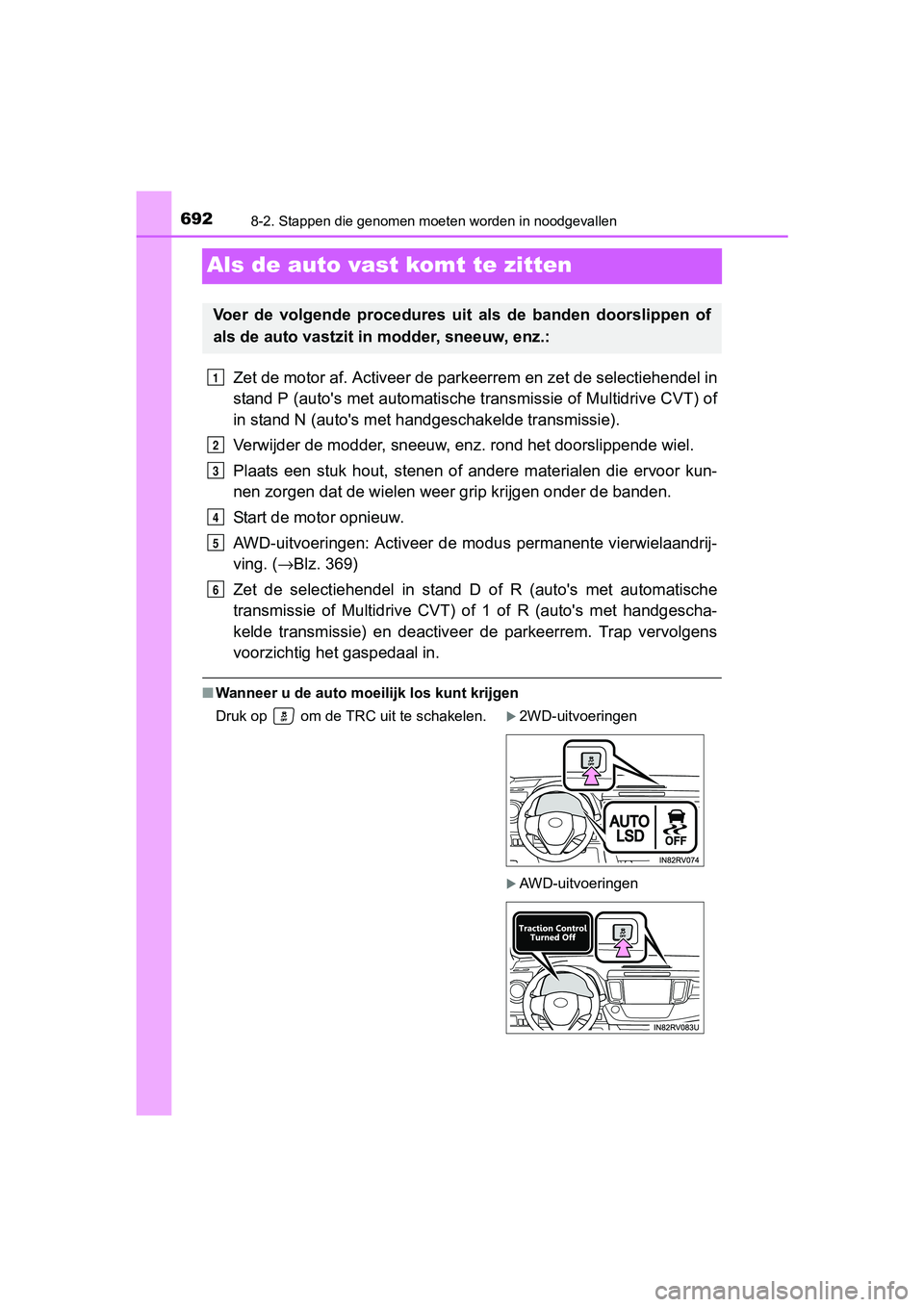

Als de auto vast komt te zitten
Zet de motor af. Activeer de parkeerrem en zet de selectiehende l in
stand P (auto's met automatische transmissie of Multidrive CVT) of
in stand N (auto's met han dgeschakelde transmissie).
Verwijder de modder, sneeuw, en z. rond het doorslippende wiel.
Plaats een stuk hout, stenen of andere materialen die ervoor ku n-
nen zorgen dat de wielen weer grip krijgen onder de banden.
Start de motor opnieuw.
AWD-uitvoeringen: Activeer de modus permanente vierwielaandrij-
ving. ( →Blz. 369)
Zet de selectiehendel in stand D of R (auto's met automatische
transmissie of Multidrive CVT) o f 1 of R (auto's met handgescha -
kelde transmissie) en deactiveer de parkeerrem. Trap vervolgens
voorzichtig het gaspedaal in.
■ Wanneer u de auto moeilijk los kunt krijgen
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schakelen.2WD-uitvoeringen
AWD-uitvoeringen
1
2
3
4
5
6
RAV4_OM_OM42753E_(EE).book Pa ge 692 Tuesday, August 23, 2016 3:44 PM

6938-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42753E_(EE)

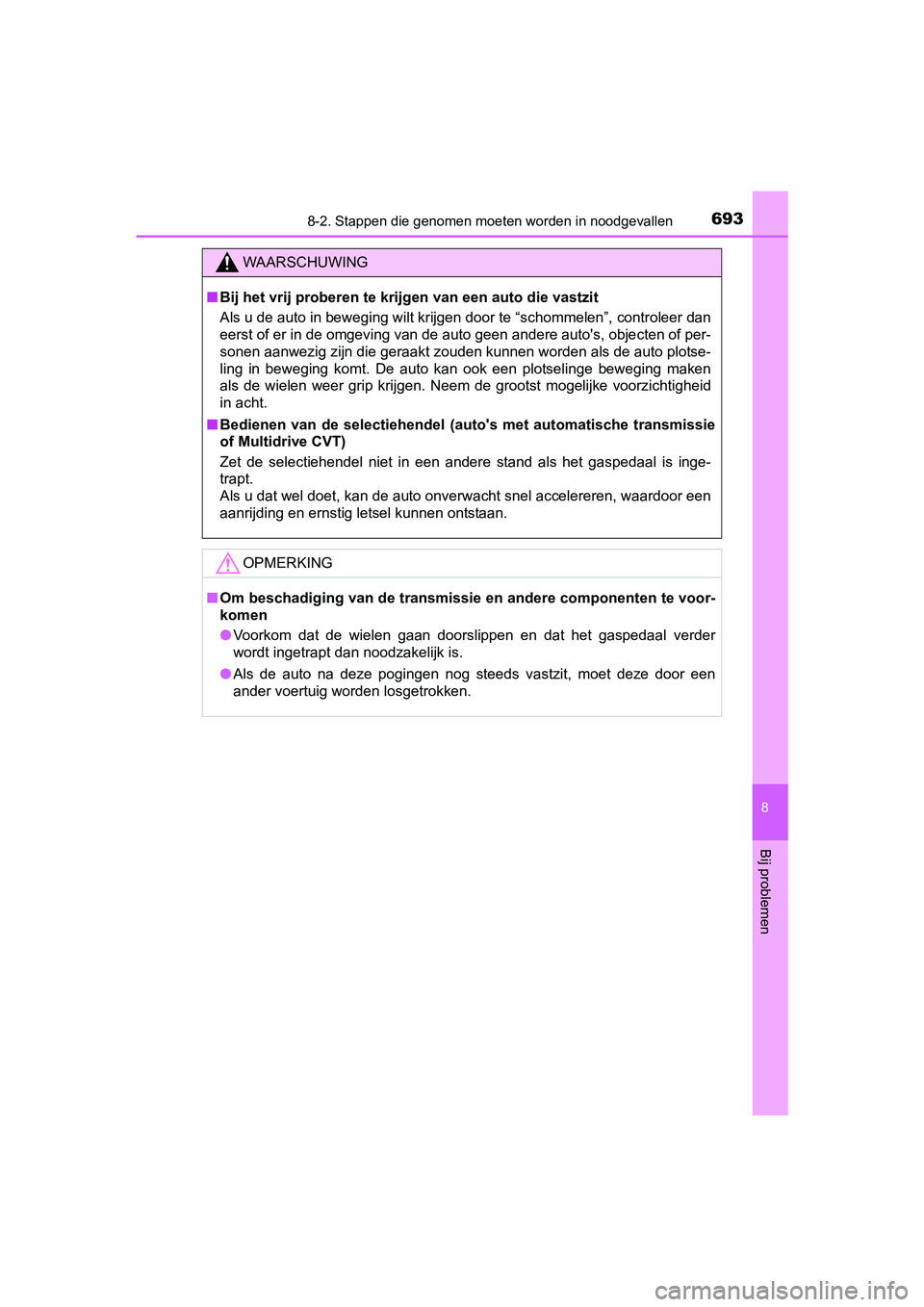

WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de aut o plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voor zichtigheid
in acht.
■ Bedienen van de selectiehendel (auto's met automatische transmi ssie
of Multidrive CVT)
Zet de selectiehendel niet in een andere stand als het gaspedaa l is inge-
trapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■ Om beschadiging van de transmissi e en andere componenten te voor-
komen
● Voorkom dat de wielen gaan doorslippen en dat het gaspedaal ver der
wordt ingetrapt dan noodzakelijk is.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
RAV4_OM_OM42753E_(EE).book Pa ge 693 Tuesday, August 23, 2016 3:44 PM

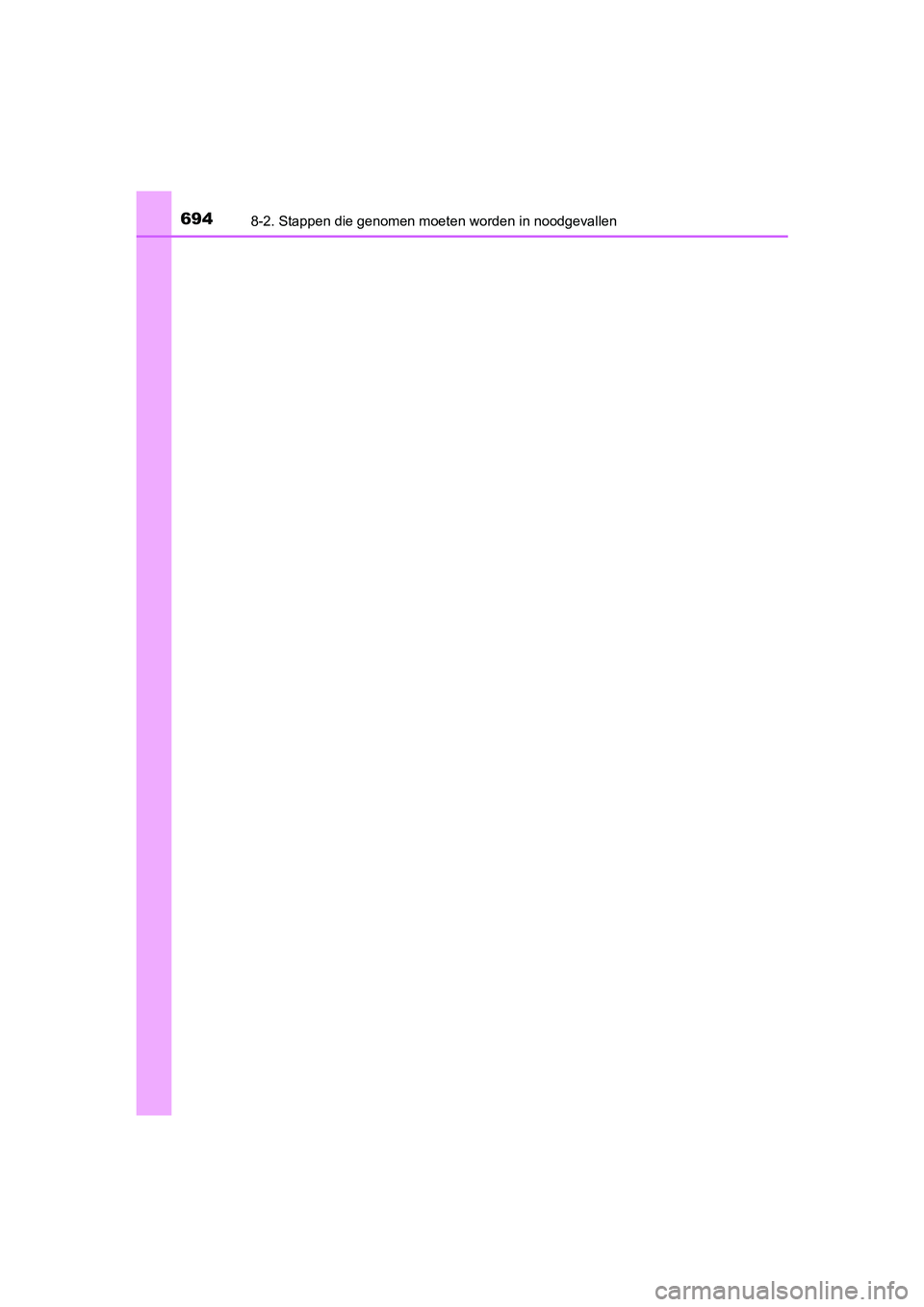

6948-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42753E_(EE)
RAV4_OM_OM42753E_(EE).book Pa ge 694 Tuesday, August 23, 2016 3:44 PM

695

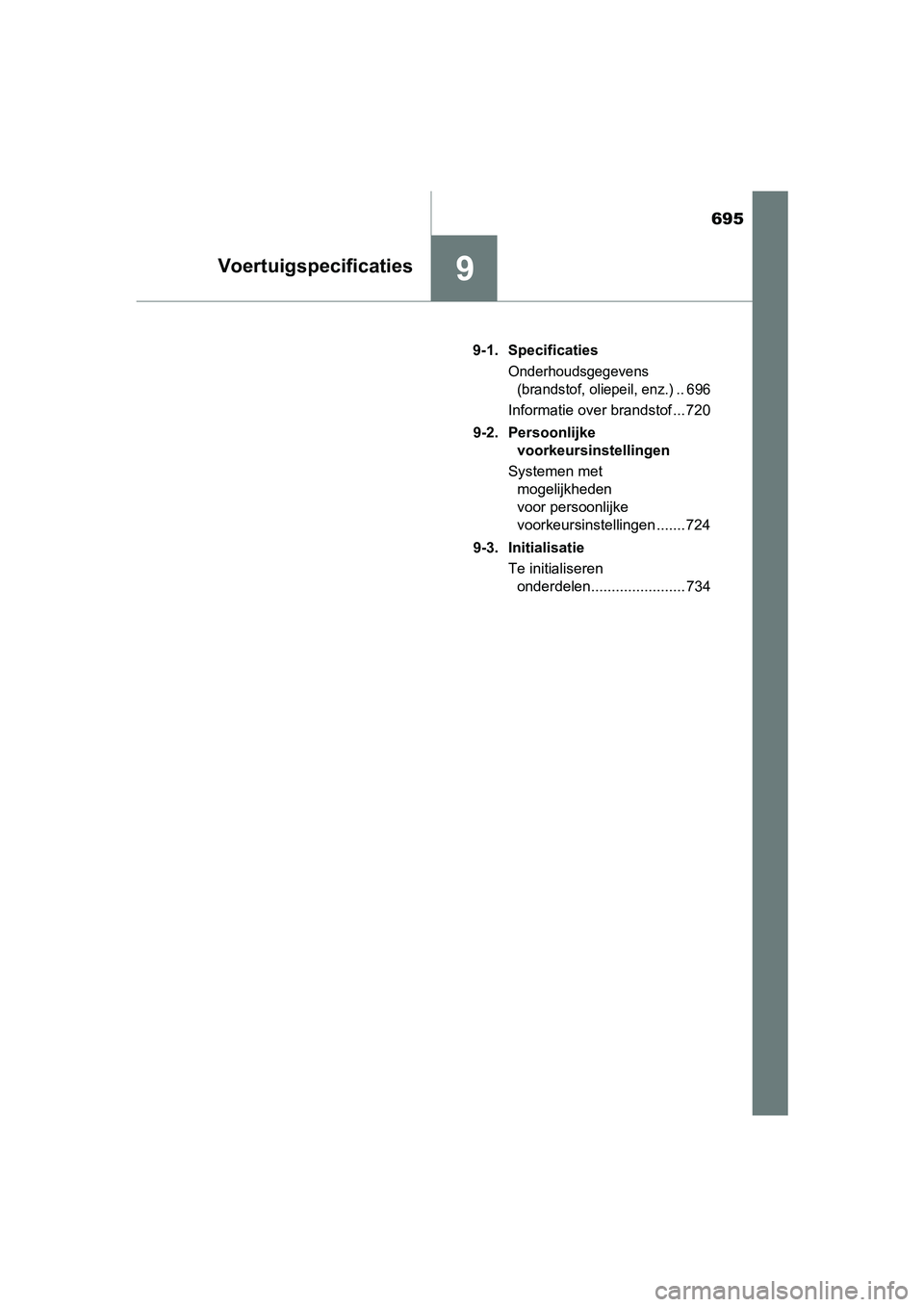

9Voertuigspecificaties
RAV4_OM_OM42753E_(EE)9-1. Specificaties
Onderhoudsgegevens
(brandstof, oliepeil, enz.) .. 696
Informatie over brandstof ... 720
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden
voor persoonlijke
voorkeursinstellingen ....... 724
9-3. Initialisatie Te initialiseren onderdelen....................... 734
RAV4_OM_OM42753E_(EE).book Pa ge 695 Tuesday, August 23, 2016 3:44 PM

6969-1. Specificaties
RAV4_OM_OM42753E_(EE)

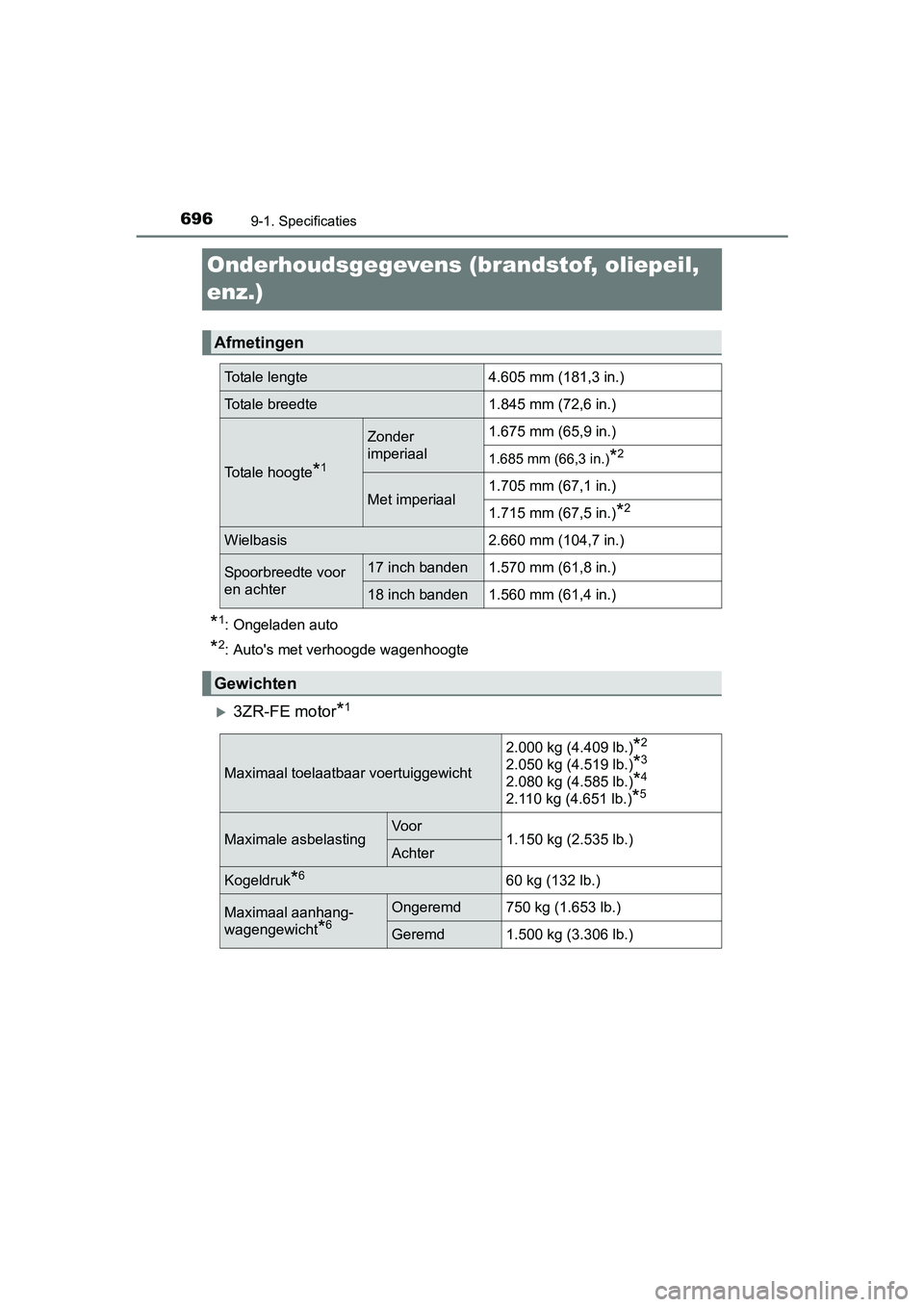

Onderhoudsgegevens (brandstof, oliepeil,
enz.)
*1: Ongeladen auto
*2: Auto's met verhoogde wagenhoogte
3ZR-FE motor*1
Afmetingen
Totale lengte4.605 mm (181,3 in.)
Totale breedte1.845 mm (72,6 in.)
Totale hoogte*1
Zonder
imperiaal1.675 mm (65,9 in.)
1.685 mm (66,3 in.)*2
Met imperiaal1.705 mm (67,1 in.)
1.715 mm (67,5 in.)*2
Wielbasis2.660 mm (104,7 in.)
Spoorbreedte voor
en achter17 inch banden1.570 mm (61,8 in.)
18 inch banden1.560 mm (61,4 in.)
Gewichten
Maximaal toelaatbaar voertuiggewicht
2.000 kg (4.409 lb.)*2
2.050 kg (4.519 lb.)*3
2.080 kg (4.585 lb.)*4
2.110 kg (4.651 lb.)*5
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*660 kg (132 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.306 lb.)
RAV4_OM_OM42753E_(EE).book Pa ge 696 Tuesday, August 23, 2016 3:44 PM

6979-1. Specificaties
RAV4_OM_OM42753E_(EE)
9
Voertuigspecificaties

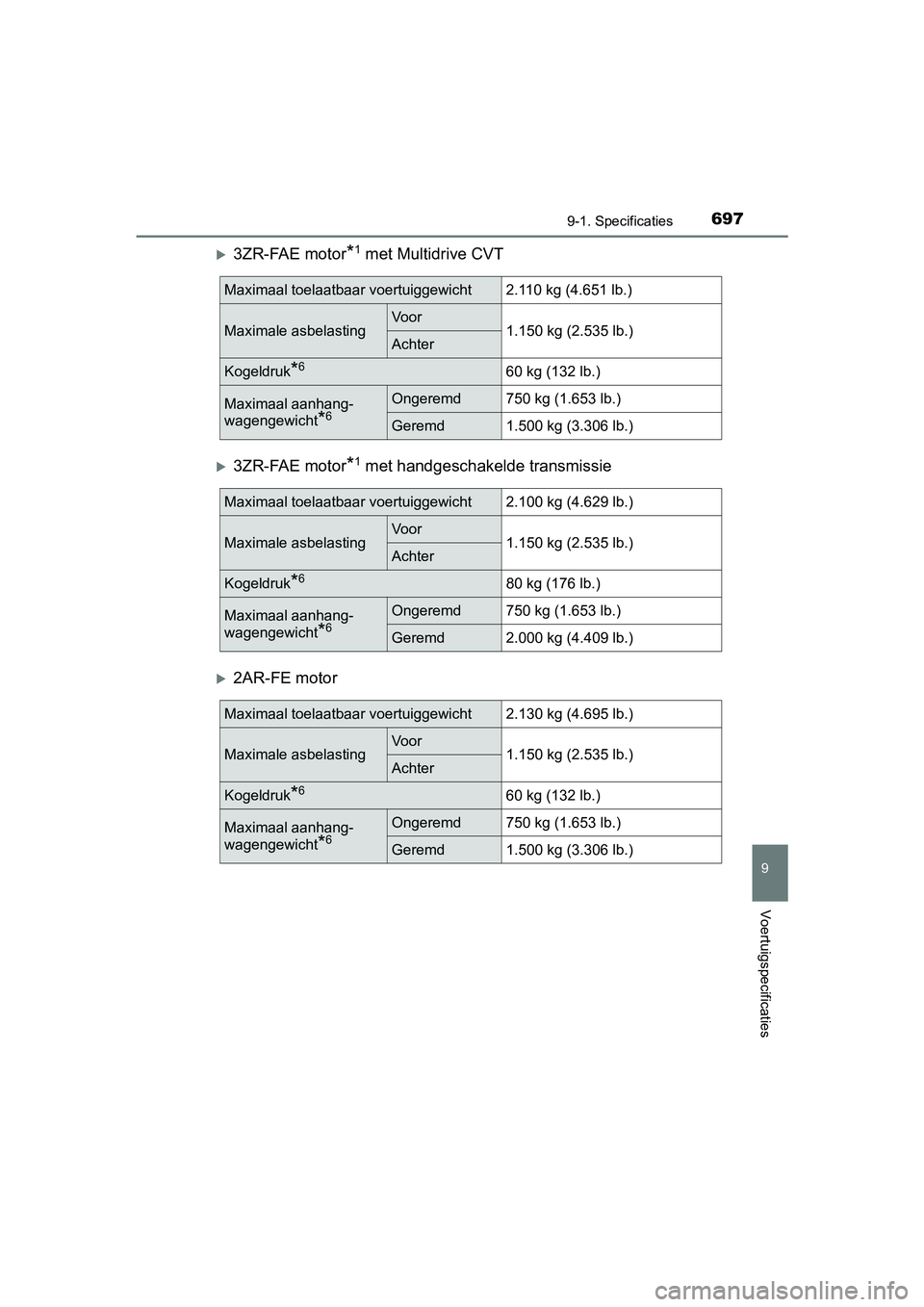

3ZR-FAE motor*1 met Multidrive CVT
3ZR-FAE motor*1 met handgeschakelde transmissie
2AR-FE motor
Maximaal toelaatbaar voertuiggewicht2.110 kg (4.651 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*660 kg (132 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.306 lb.)
Maximaal toelaatbaar voertuiggewicht2.100 kg (4.629 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*680 kg (176 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd2.000 kg (4.409 lb.)
Maximaal toelaatbaar voertuiggewicht2.130 kg (4.695 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*660 kg (132 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.306 lb.)
RAV4_OM_OM42753E_(EE).book Page 697 Tuesday, August 23, 2016 3:44 PM

6989-1. Specificaties
RAV4_OM_OM42753E_(EE)

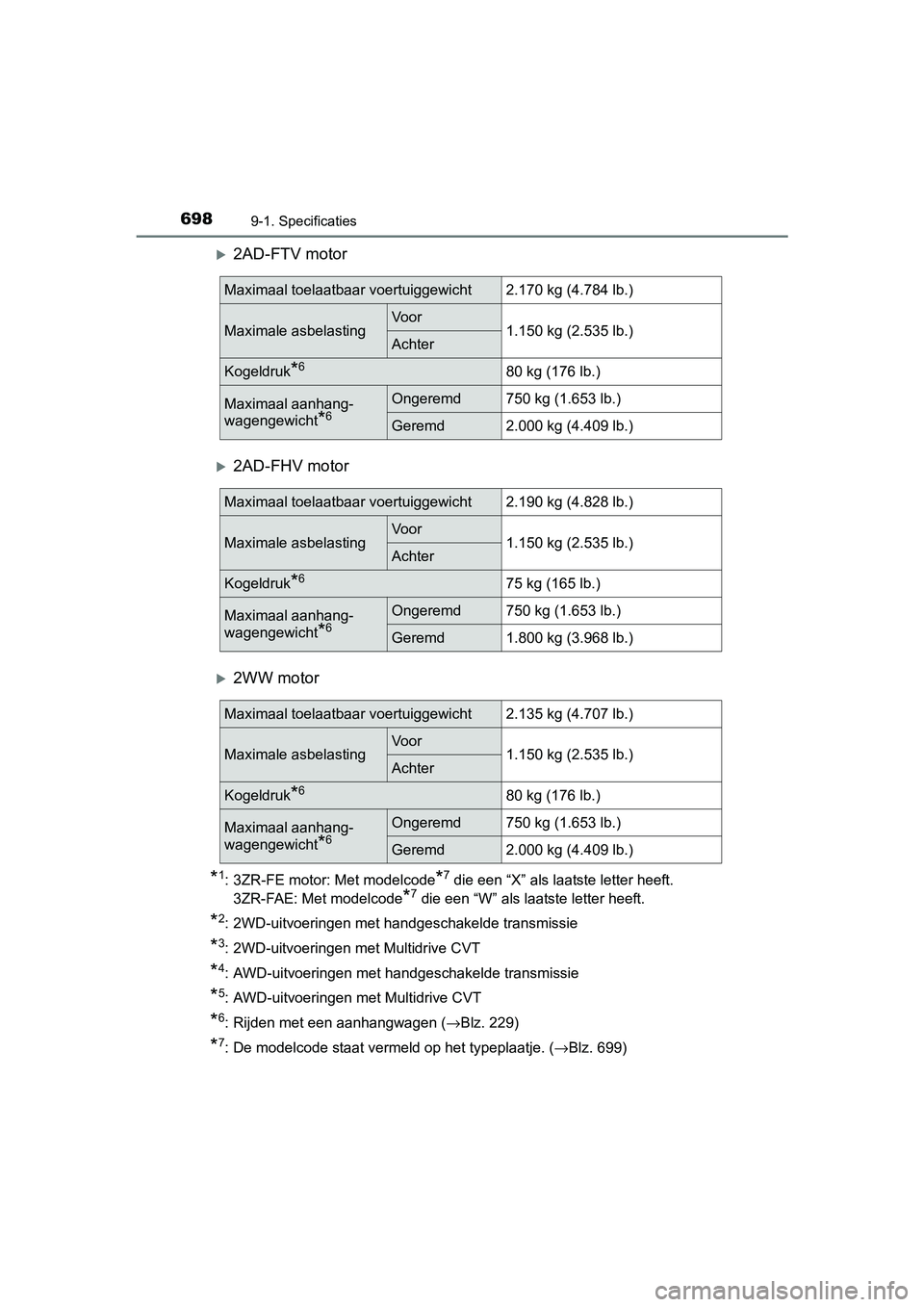

2AD-FTV motor
2AD-FHV motor
2WW motor
*1: 3ZR-FE motor: Met modelcode*7 die een “X” als laatste letter heeft.
3ZR-FAE: Met modelcode
*7 die een “W” als laatste letter heeft.
*2: 2WD-uitvoeringen met handgeschakelde transmissie
*3: 2WD-uitvoeringen met Multidrive CVT
*4: AWD-uitvoeringen met handgeschakelde transmissie
*5: AWD-uitvoeringen met Multidrive CVT
*6: Rijden met een aanhangwagen ( →Blz. 229)
*7: De modelcode staat vermeld op het typeplaatje. ( →Blz. 699)
Maximaal toelaatbaar voertuiggewicht2.170 kg (4.784 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*680 kg (176 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd2.000 kg (4.409 lb.)
Maximaal toelaatbaar voertuiggewicht2.190 kg (4.828 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*675 kg (165 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd1.800 kg (3.968 lb.)
Maximaal toelaatbaar voertuiggewicht2.135 kg (4.707 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*680 kg (176 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd2.000 kg (4.409 lb.)
RAV4_OM_OM42753E_(EE).book Page 698 Tuesday, August 23, 2016 3:44 PM

6999-1. Specificaties
RAV4_OM_OM42753E_(EE)
9
Voertuigspecificaties

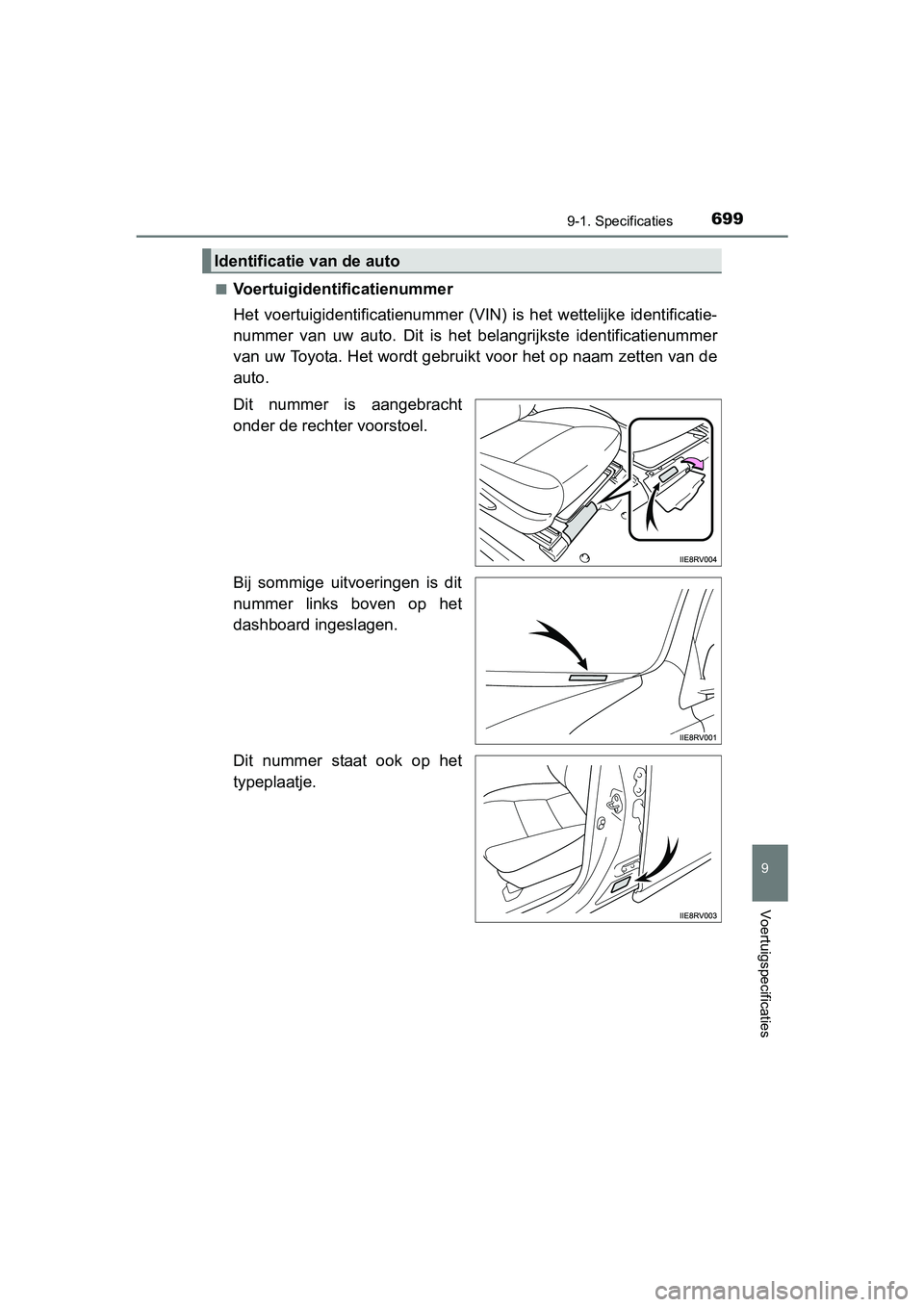

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r
van uw Toyota. Het wordt gebruikt voor het op naam zetten van d e
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Bij sommige uitvoeringen is dit
nummer links boven op het
dashboard ingeslagen.
Dit nummer staat ook op het
typeplaatje.
Identificatie van de auto
RAV4_OM_OM42753E_(EE).book Pa ge 699 Tuesday, August 23, 2016 3:44 PM

7009-1. Specificaties
RAV4_OM_OM42753E_(EE)■

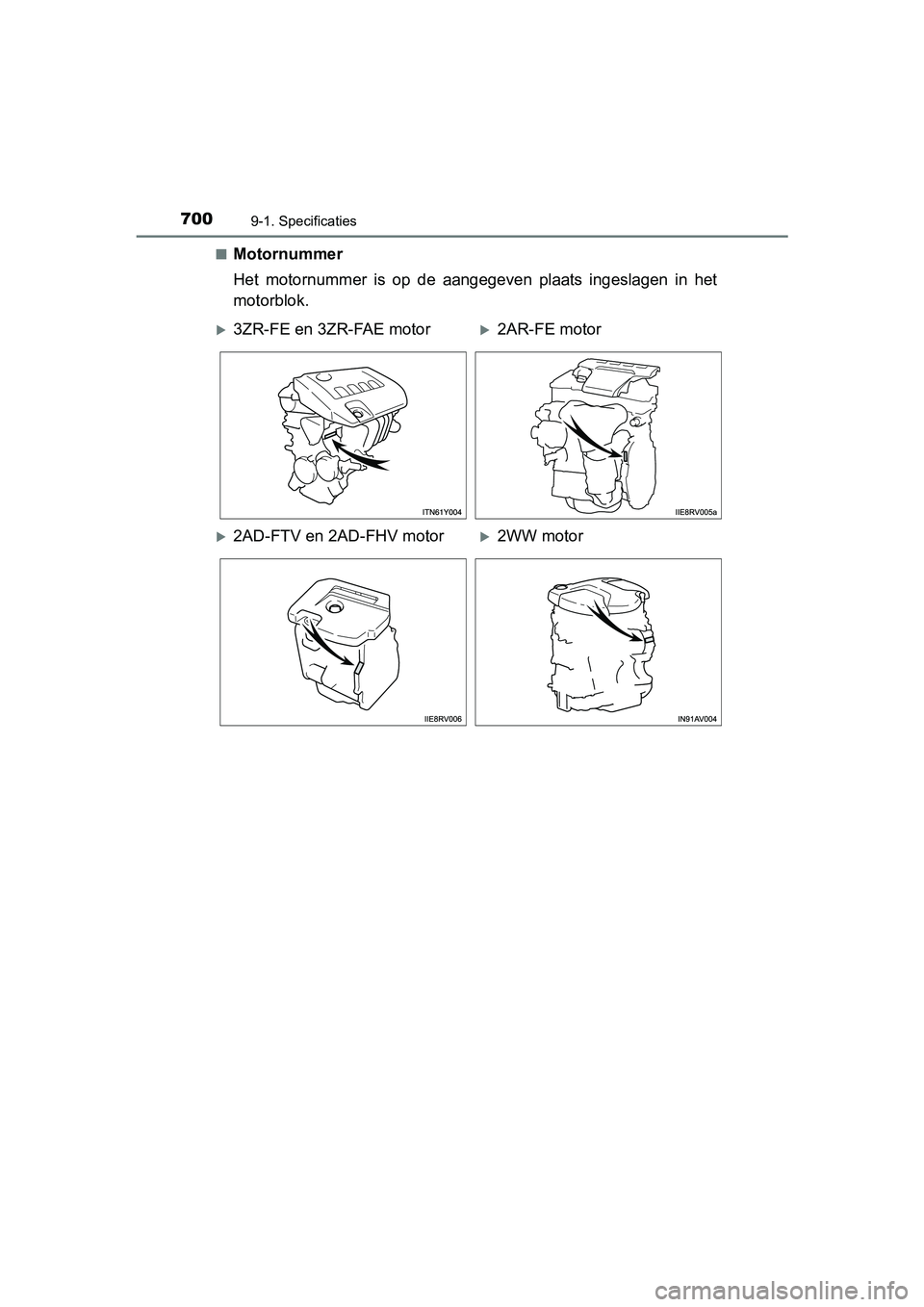

Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.
3ZR-FE en 3ZR-FAE motor2AR-FE motor
2AD-FTV en 2AD-FHV motor2WW motor
