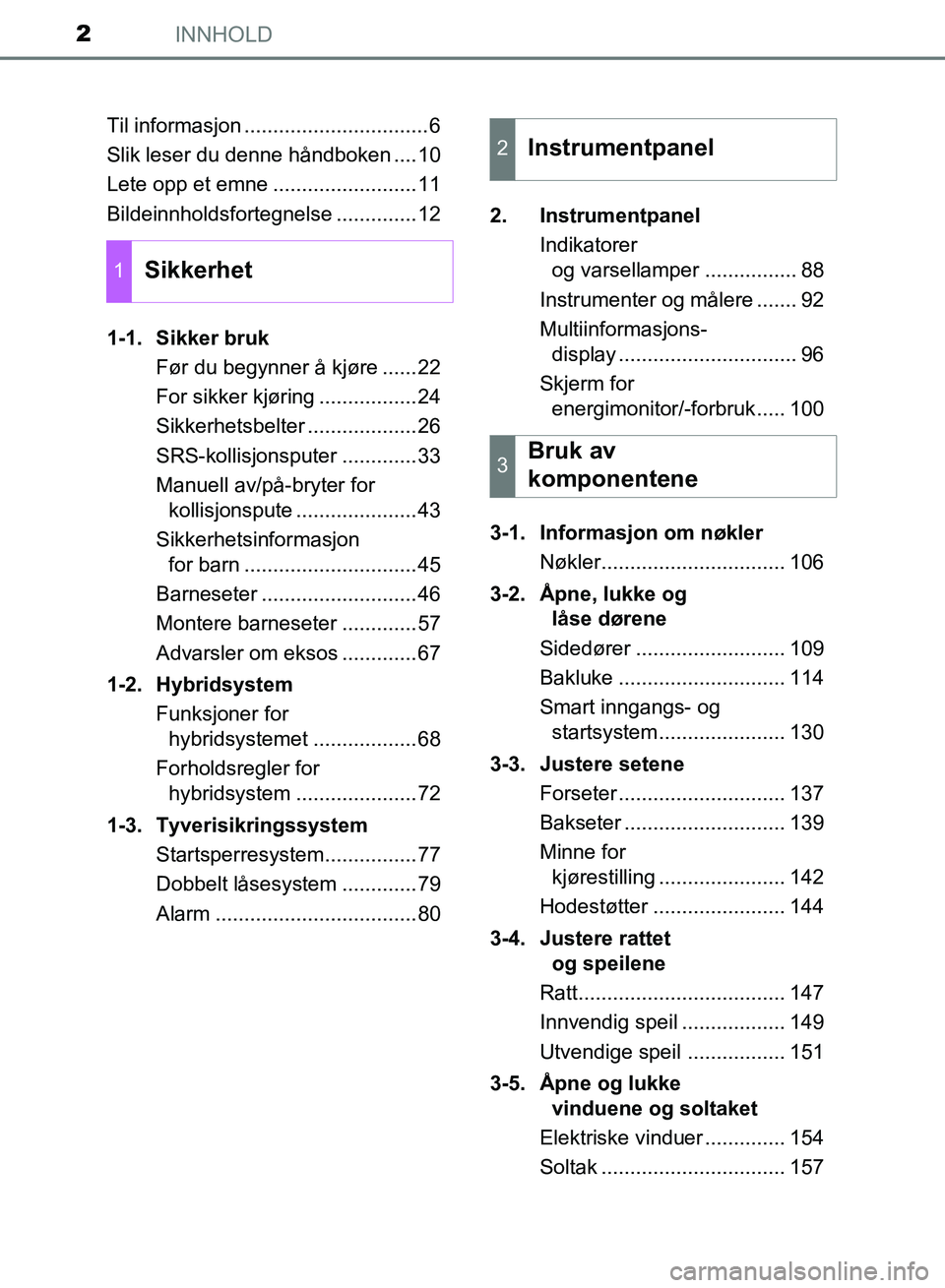

INNHOLD2
OM42B82NOTil informasjon ................................6
Slik leser du denne håndboken ....10
Lete opp et emne .........................11
Bildeinnholdsfortegnelse ..............12
1-1. Sikker bruk
Før du begynner å kjøre ......22
For sikker kjøring .................24
Sikkerhetsbelter ...................26
SRS-kollisjonsputer .............33
Manuell av/på-bryter for kollisjonspute .....................43
Sikkerhetsinformasjon for barn ..............................45
Barneseter ...........................46
Montere barneseter .............57
Advarsler om eksos .............67
1-2. Hybridsystem Funksjoner for hybridsystemet ..................68
Forholdsregler for hybridsystem .....................72
1-3. Tyverisikringssystem Startsperresystem................77
Dobbelt låsesystem .............79
Alarm ...................................80 2. Instrumentpanel
Indikatorer og varsellamper ................ 88
Instrumenter og målere ....... 92
Multiinformasjons- display ............................... 96
Skjerm for energimonitor/-forbruk..... 100
3-1. Informasjon om nøkler Nøkler................................ 106
3-2. Åpne, lukke og låse dørene
Sidedører .......................... 109
Bakluke ............................. 114
Smart inngangs- og startsystem...................... 130
3-3. Justere setene Forseter ............................. 137
Bakseter ............................ 139
Minne for kjørestilling ...................... 142
Hodestøtter ....................... 144
3-4. Justere rattet og speilene
Ratt.................................... 147
Innvendig speil .................. 149
Utvendige speil ................. 151
3-5. Åpne og lukke vinduene og soltaket
Elektriske vinduer .............. 154
Soltak ................................ 157
1Sikkerhet
2Instrumentpanel
3Bruk av
komponentene
OM42B82NO.book Page 2 Thursday, August 24, 2017 7:00 PM

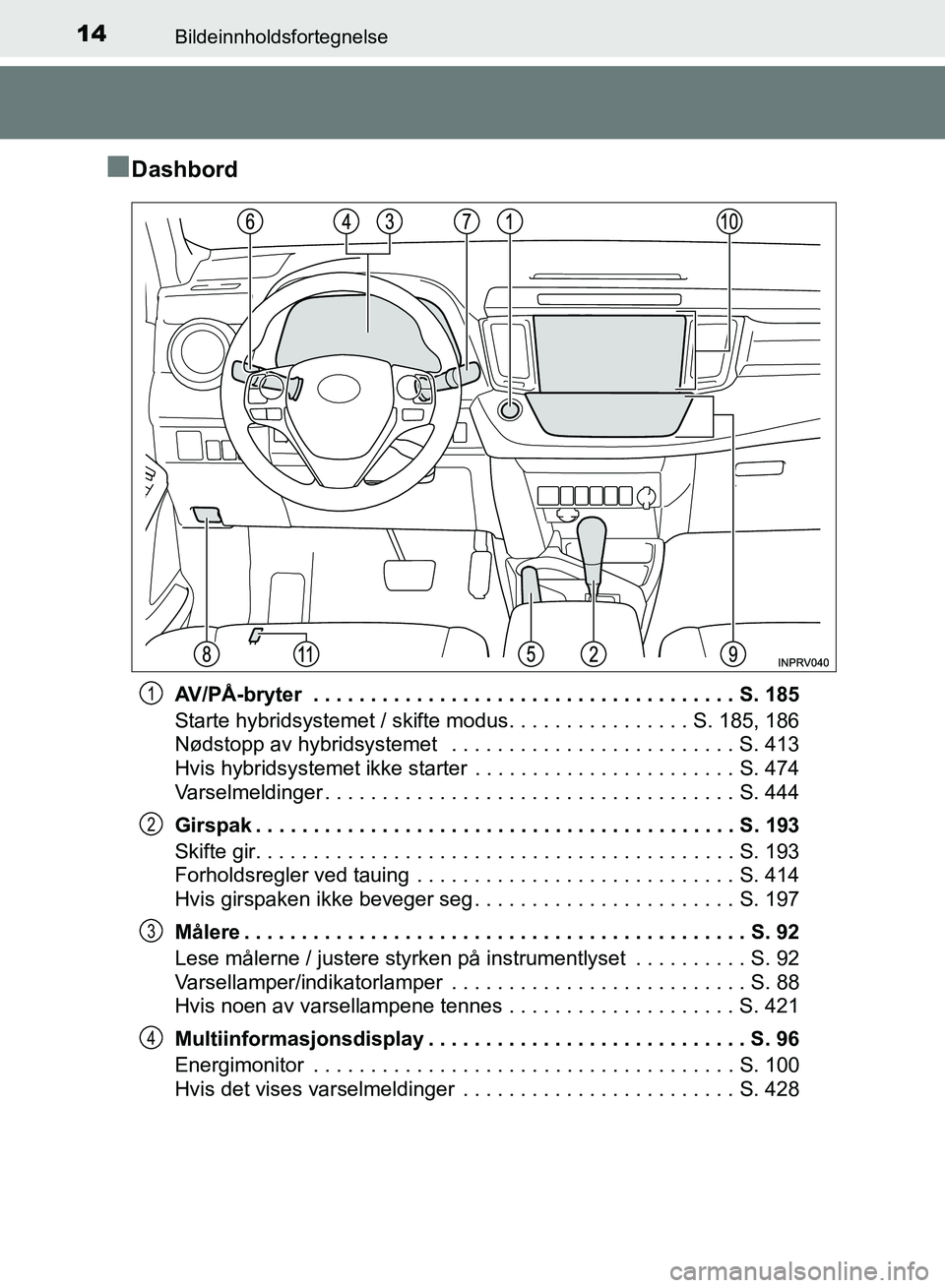

14Bildeinnholdsfortegnelse
OM42B82NO
■Dashbord
AV/PÅ-bryter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 185
Starte hybridsystemet / skifte modus. . . . . . . . . . . . . . . . S. 185, 186
Nødstopp av hybridsystemet . . . . . . . . . . . . . . . . . . . . . . . . . S. 413
Hvis hybridsystemet ikke starter . . . . . . . . . . . . . . . . . . . . . . . S. 474
Varselmeldinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 444
Girspak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 193
Skifte gir. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 193
Forholdsregler ved tauing . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 414
Hvis girspaken ikke beveger seg . . . . . . . . . . . . . . . . . . . . . . . S. 197
Målere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 92
Lese målerne / justere styrken på instrumentlyset . . . . . . . . . . S. 92
Varsellamper/indikatorlamper . . . . . . . . . . . . . . . . . . . . . . . . . . S. 88
Hvis noen av varsellampene tennes . . . . . . . . . . . . . . . . . . . . S. 421
Multiinformasjonsdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 96
Energimonitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 100
Hvis det vises varselmeldinger . . . . . . . . . . . . . . . . . . . . . . . . S. 4281
2
3
4
OM42B82NO.book Page 14 Thursday, August 24, 2017 7:00 PM

731-2. Hybridsystem
1
OM42B82NO
Sikkerhet

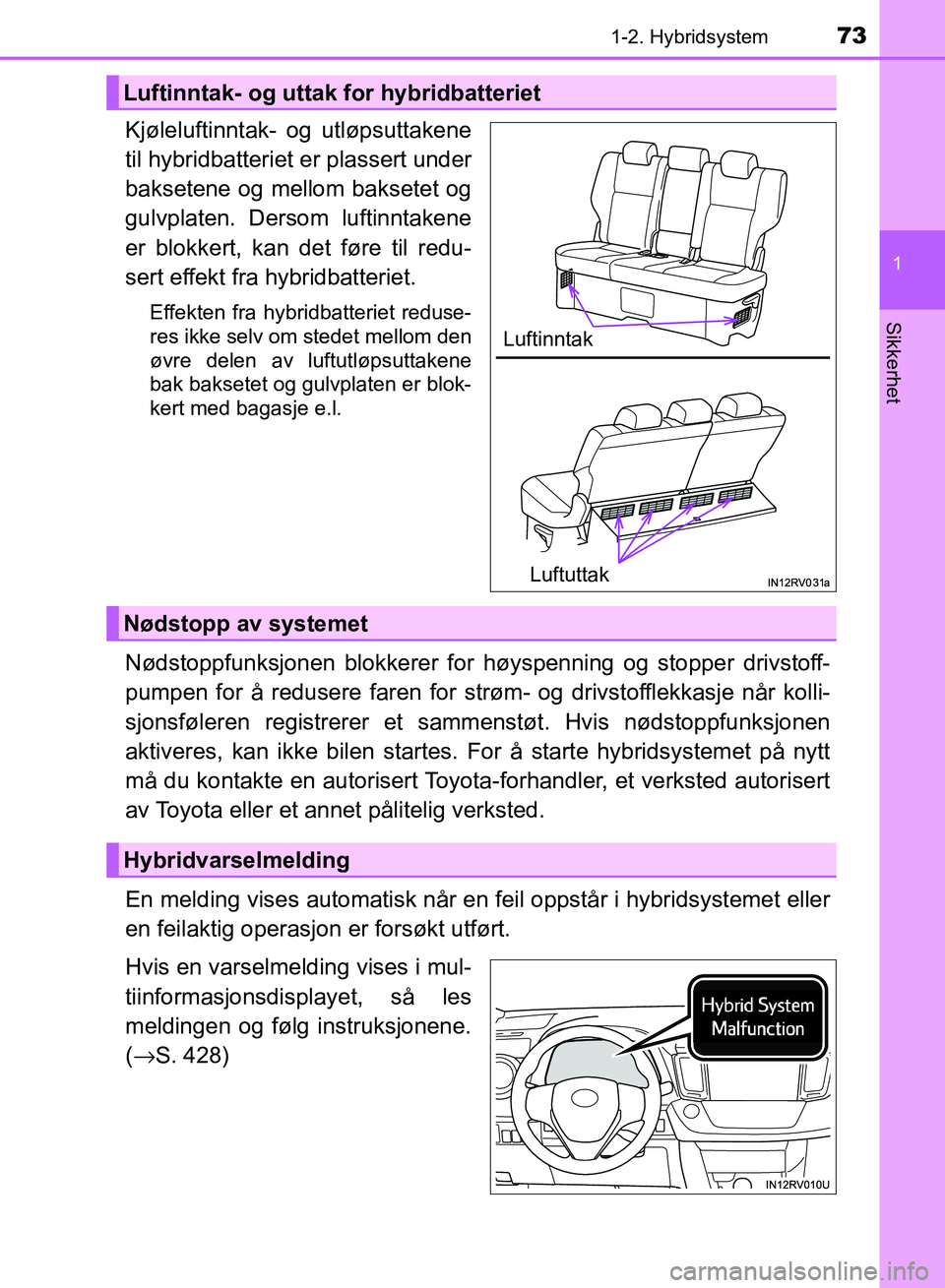

Kjøleluftinntak- og utløpsuttakene
til hybridbatteriet er plassert under
baksetene og mellom baksetet og
gulvplaten. Dersom luftinntakene
er blokkert, kan det føre til redu-
sert effekt fra hybridbatteriet.
Effekten fra hybridbatteriet reduse-
res ikke selv om stedet mellom den
øvre delen av luftutløpsuttakene
bak baksetet og gulvplaten er blok-
kert med bagasje e.l.
Nødstoppfunksjonen blokkerer for høyspenning og stopper drivstoff-
pumpen for å redusere fa ren for strøm- og drivstofflekkasje når kolli-
sjonsføleren registrerer et sammenstøt. Hvis nø dstoppfunksjonen
aktiveres, kan ikke bilen startes. For å starte hybridsystemet på nytt
må du kontakte en autorisert Toyota -forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
En melding vises automatisk når en feil oppstår i hybridsystemet eller
en feilaktig operasjon er forsøkt utført.
Hvis en varselmelding vises i mul-
tiinformasjonsdisplayet, så les
meldingen og følg instruksjonene.
( → S. 428)
Luftinntak- og uttak for hybridbatteriet
Luftinntak
Luftuttak
Nødstopp av systemet
Hybridvarselmelding
OM42B82NO.book Page 73 Thursday, August 24, 2017 7:00 PM

87

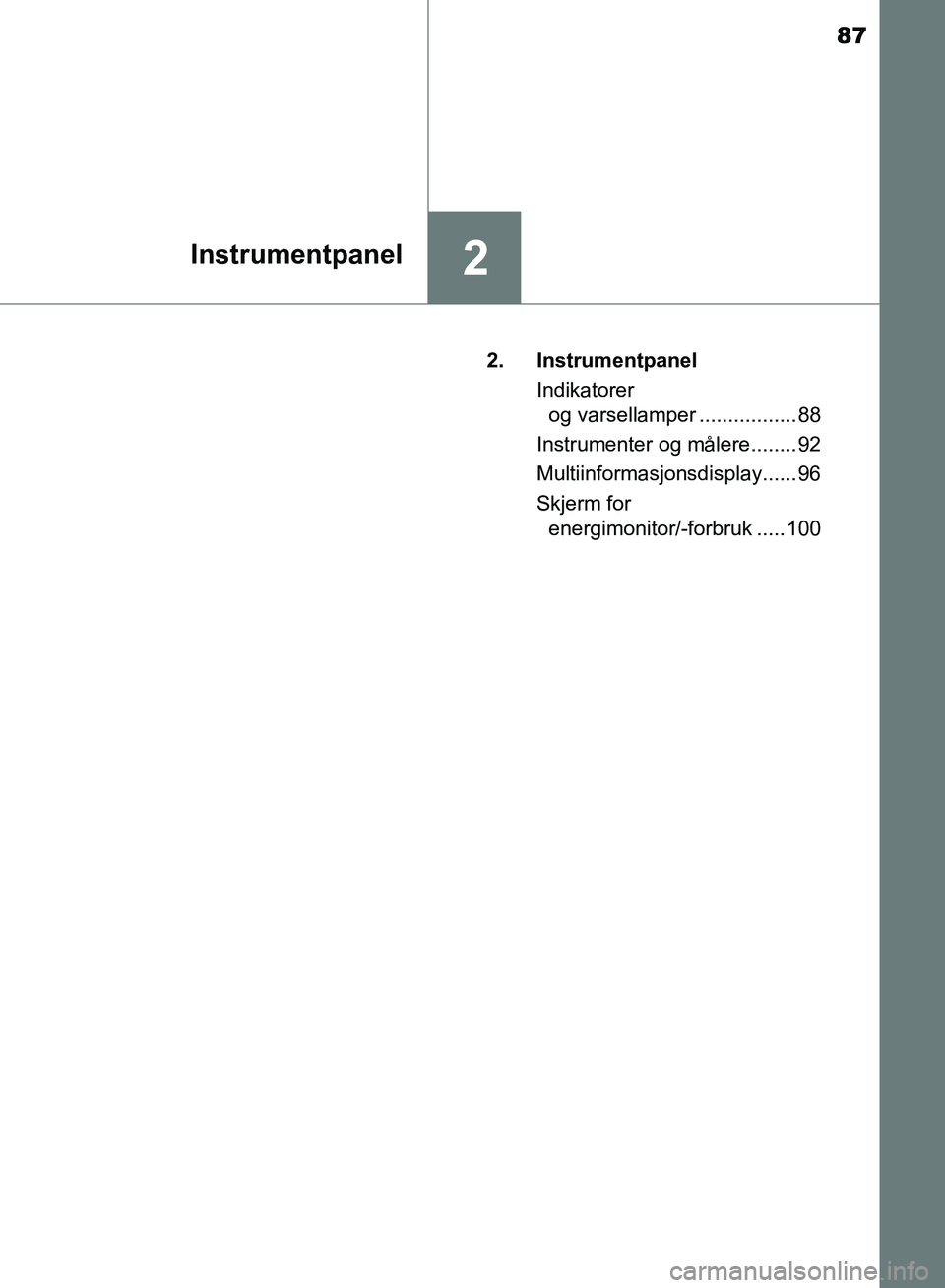

2Instrumentpanel
OM42B82NO2. Instrumentpanel
Indikatorer og varsellamper ................. 88
Instrumenter og målere........ 92
Multiinformasjonsdisplay...... 96
Skjerm for energimonitor/-forbruk ..... 100
OM42B82NO.book Page 87 Thursday, August 24, 2017 7:00 PM

922. Instrumentpanel
OM42B82NO

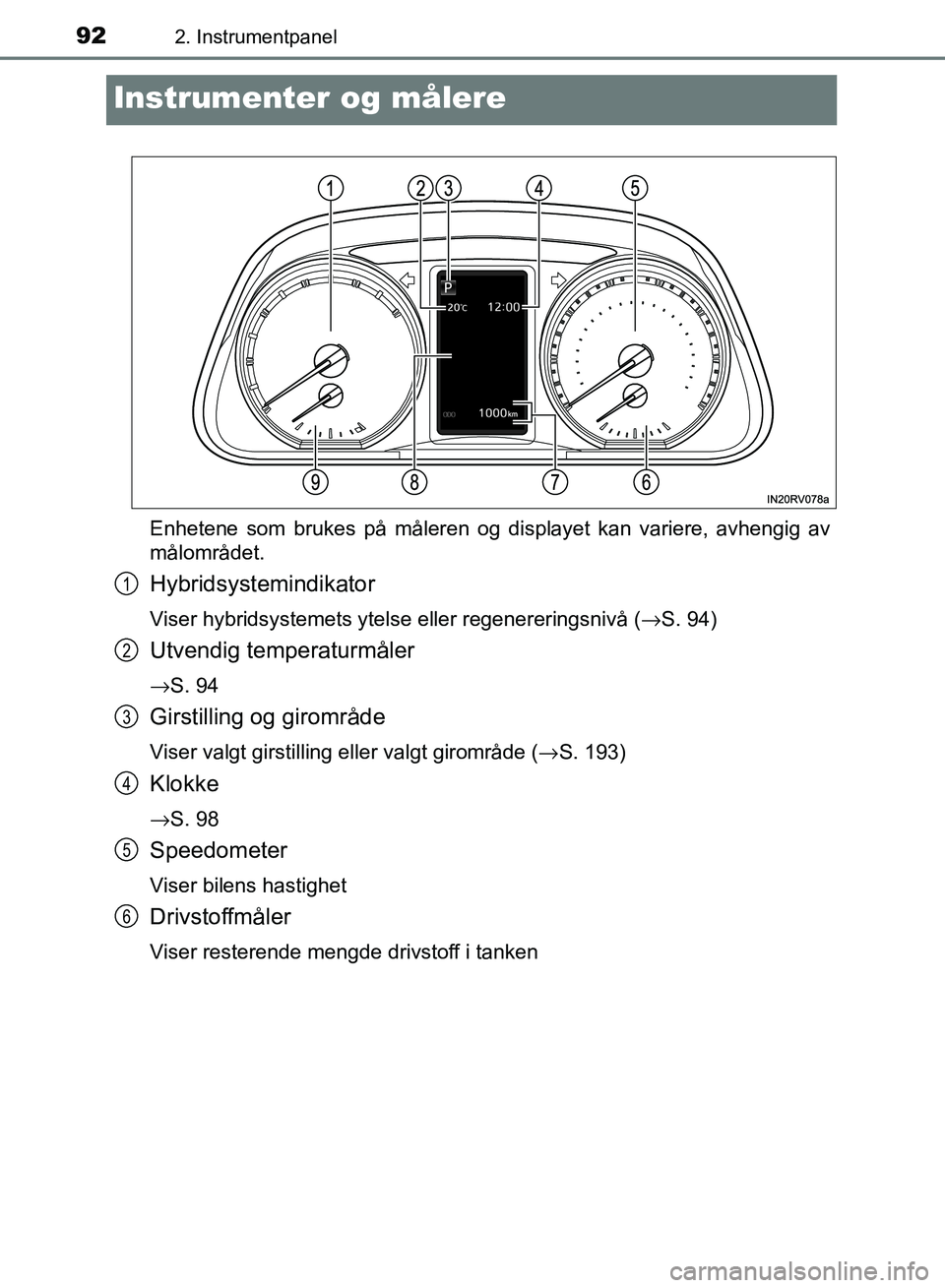

Instrumenter og målere
Enhetene som brukes på måleren og displayet kan variere, avhengig av
målområdet.
Hybridsystemindikator
Viser hybridsystemets ytelse eller regenereringsnivå (→S. 94)
Utvendig temperaturmåler
→S. 94
Girstilling og girområde
Viser valgt girstilling eller valgt girområde (→S. 193)
Klokke
→S. 98
Speedometer
Viser bilens hastighet
Drivstoffmåler
Viser resterende mengde drivstoff i tanken
1
2
3
4
5
6
OM42B82NO.book Page 92 Thursday, August 24, 2017 7:00 PM

932. Instrumentpanel
2
Instrumentpanel
OM42B82NO

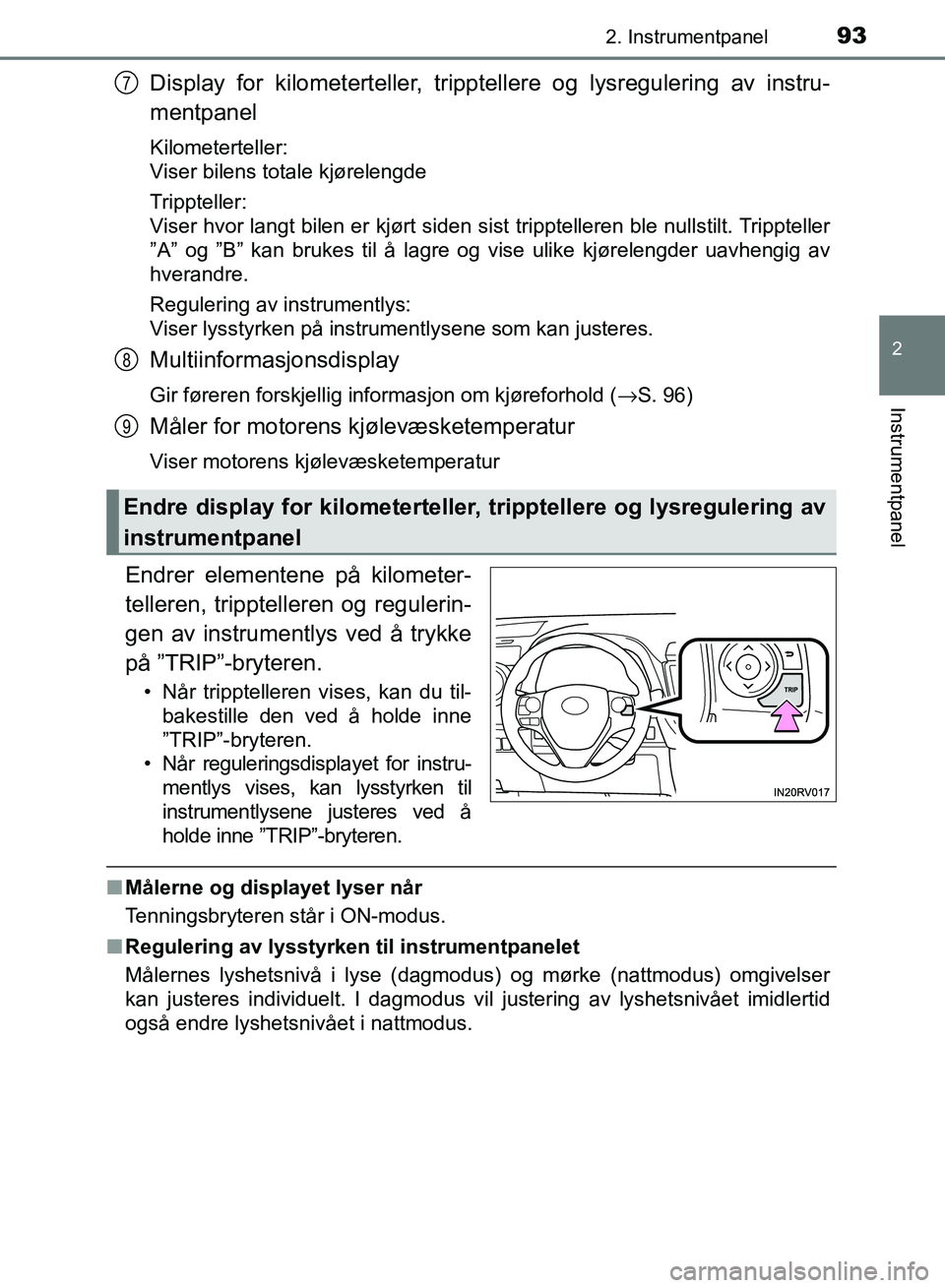

Display for kilometerteller, tripptellere og lysregulering av instru-
mentpanel
Kilometerteller:
Viser bilens totale kjørelengde
Trippteller:
Viser hvor langt bilen er kjørt siden sist tripptelleren ble nullstilt. Trippteller
”A” og ”B” kan brukes til å lagre og vise ulike kjørelengder uavhengig av
hverandre.
Regulering av instrumentlys:
Viser lysstyrken på instrumentlysene som kan justeres.
Multiinformasjonsdisplay
Gir føreren forskjellig informasjon om kjøreforhold ( →S. 96)
Måler for motorens kjølevæsketemperatur
Viser motorens kjølevæsketemperatur
Endrer elementene på kilometer-
telleren, tripptelleren og regulerin-
gen av instrumentlys ved å trykke
på ”TRIP”-bryteren.
• Når tripptelleren vises, kan du til-
bakestille den ved å holde inne
”TRIP”-bryteren.
• Når reguleringsdisplayet for instru- mentlys vises, kan lysstyrken til
instrumentlysene justeres ved å
holde inne ”TRIP”-bryteren.
■Målerne og displayet lyser når
Tenningsbryteren står i ON-modus.
■ Regulering av lysstyrken til instrumentpanelet
Målernes lyshetsnivå i lyse (dagmodus) og mørke (nattmodus) omgivelser
kan justeres individuelt. I dagmodus vil justering av lyshetsnivået imidlertid
også endre lyshetsnivået i nattmodus.
Endre display for kilometerteller, tripptellere og lysregulering av
instrumentpanel
7
8
9
OM42B82NO.book Page 93 Thursday, August 24, 2017 7:00 PM

942. Instrumentpanel
OM42B82NO■

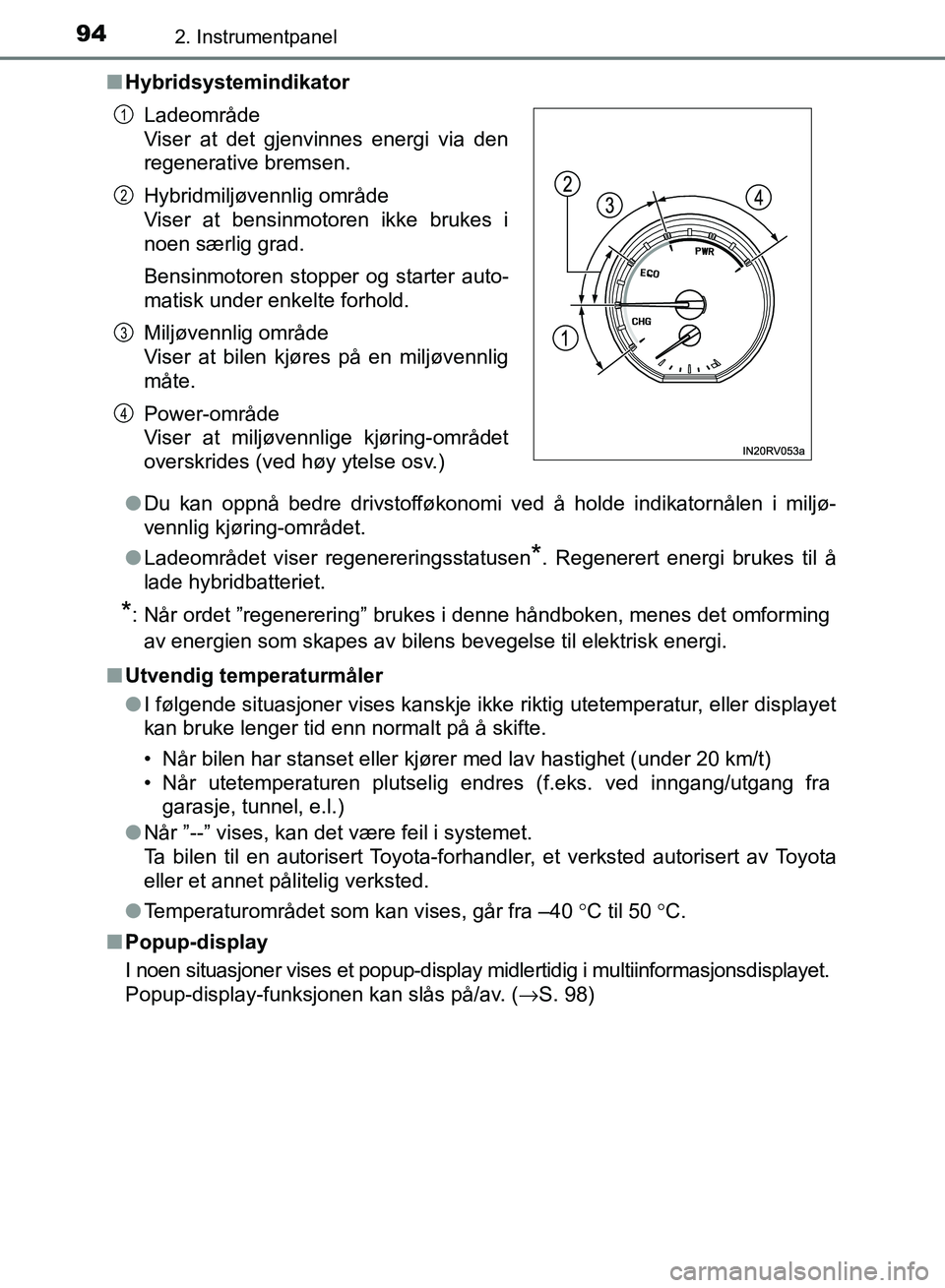

Hybridsystemindikator
●Du kan oppnå bedre drivstofføkonomi ved å holde indikatornålen i miljø-
vennlig kjøring-området.
● Ladeområdet viser regenereringsstatusen
*. Regenerert energi brukes til å
lade hybridbatteriet.
*: Når ordet ”regenerering” brukes i denne håndboken, menes det omforming
av energien som skapes av bilens bevegelse til elektrisk energi.
■ Utvendig temperaturmåler
●I følgende situasjoner vises kanskje ikke riktig utetemperatur, eller displayet
kan bruke lenger tid enn normalt på å skifte.
• Når bilen har stanset eller kjører med lav hastighet (under 20 km/t)
• Når utetemperaturen plutselig endres (f.eks. ved inngang/utgang fra
garasje, tunnel, e.l.)
● Når ”--” vises, kan det være feil i systemet.
Ta bilen til en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted.
● Temperaturområdet som kan vises, går fra –40 ° C til 50 °C.
■ Popup-display
I noen situasjoner vises et popup-display midlertidig i multiinformasjonsdisplayet.
Popup-display-funksjonen kan slås på/av. ( →S. 98)
Ladeområde
Viser at det gjenvinnes energi via den
regenerative bremsen.
Hybridmiljøvennlig område
Viser at bensinmotoren ikke brukes i
noen særlig grad.
Bensinmotoren stopper og starter auto-
matisk under enkelte forhold.
Miljøvennlig område
Viser at bilen kjøres på en miljøvennlig
måte.
Power-område
Viser at miljøvennlige kjøring-området
overskrides (ved høy ytelse osv.)
1
2
3
4
OM42B82NO.book Page 94 Thursday, August 24, 2017 7:00 PM

952. Instrumentpanel
2
Instrumentpanel
OM42B82NO

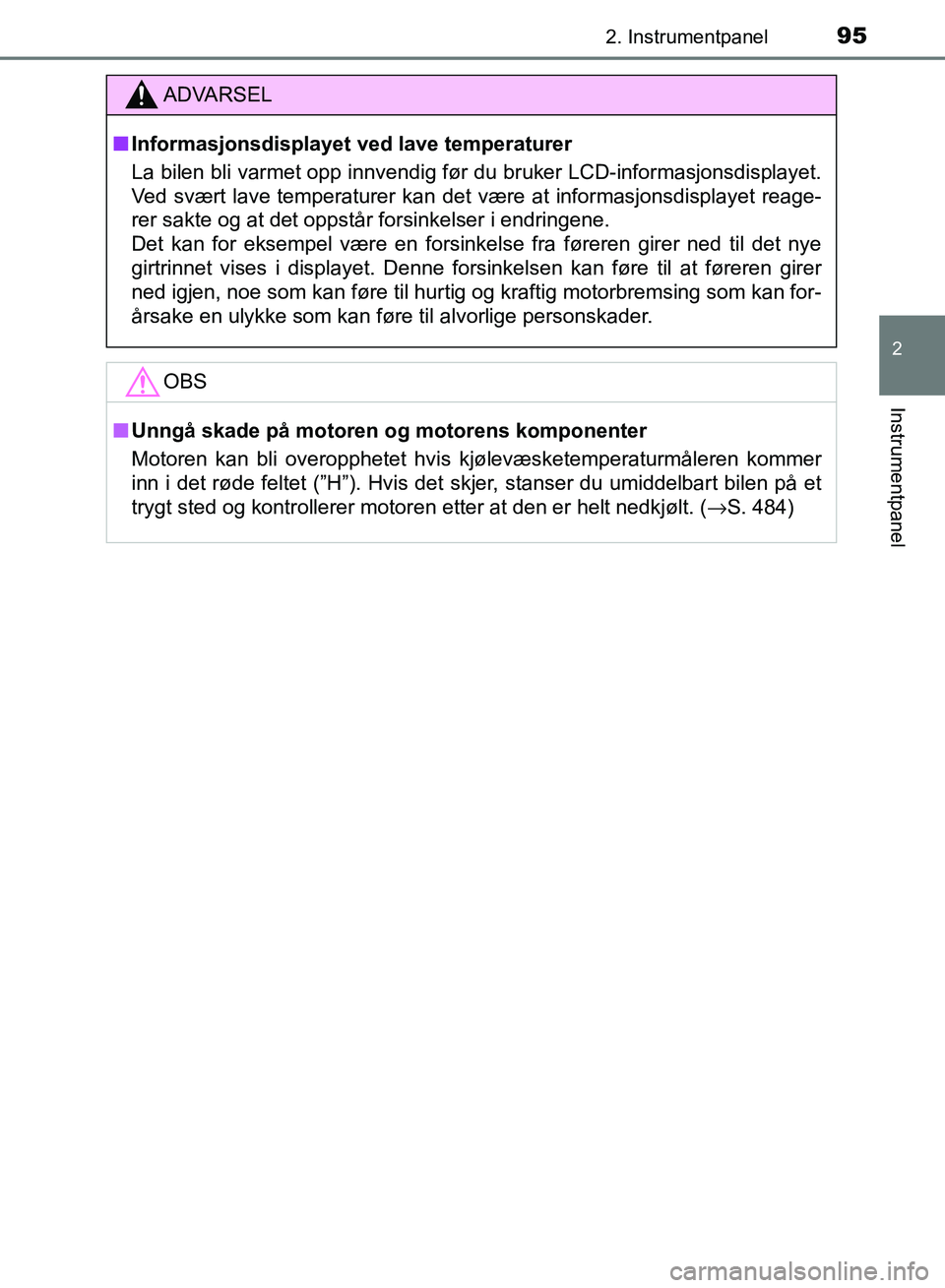

ADVARSEL
■Informasjonsdisplayet ved lave temperaturer
La bilen bli varmet opp innvendig før du bruker LCD-informasjonsdisplayet.
Ved svært lave temperaturer kan det være at informasjonsdisplayet reage-
rer sakte og at det oppstår forsinkelser i endringene.
Det kan for eksempel være en forsinkelse fra føreren girer ned til det nye
girtrinnet vises i displayet. Denne forsinkelsen kan føre til at føreren girer
ned igjen, noe som kan føre til hurtig og kraftig motorbremsing som kan for-
årsake en ulykke som kan føre til alvorlige personskader.
OBS
■Unngå skade på motoren og motorens komponenter
Motoren kan bli overopphetet hvis kjølevæsketemperaturmåleren k\
ommer
inn i det røde feltet (”H”). Hvis det skjer, stanser du umiddelbart bilen på et
trygt sted og kontrollerer motoren etter at den er helt nedkjølt. ( →S. 484)
OM42B82NO.book Page 95 Thursday, August 24, 2017 7:00 PM

962. Instrumentpanel
OM42B82NO

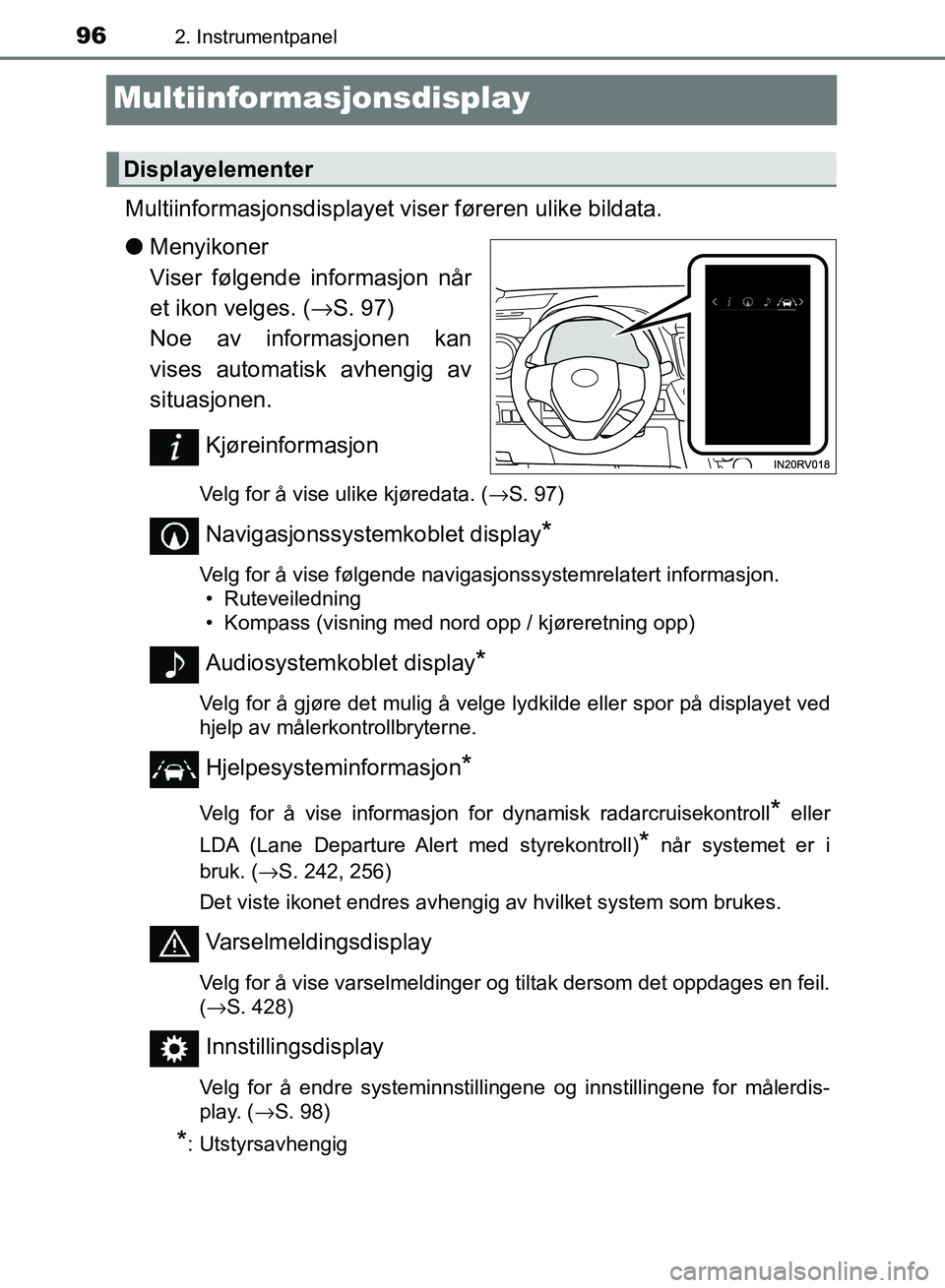

Multiinformasjonsdisplay
Multiinformasjonsdisplayet viser føreren ulike bildata.
● Menyikoner
Viser følgende informasjon når
et ikon velges. ( →S. 97)
Noe av informasjonen kan
vises automatisk avhengig av
situasjonen.
Kjøreinformasjon
Velg for å vise ulike kjøredata. (→S. 97)
Navigasjonssystemkoblet display*
Velg for å vise følgende navigasjonssystemrelatert informasjon.• Ruteveiledning
• Kompass (visning med nord opp / kjøreretning opp)
Audiosystemkoblet display*
Velg for å gjøre det mulig å velge lydkilde eller spor på displayet ved
hjelp av målerkontrollbryterne.
Hjelpesysteminformasjon*
Velg for å vise informasjon for dynamisk radarcruisekontroll* eller
LDA (Lane Departure Alert med styrekontroll)
* når systemet er i
bruk. ( →S. 242, 256)
Det viste ikonet endres avhengig av hvilket system som brukes.
Varselmeldingsdisplay
Velg for å vise varselmeldinger og tiltak dersom det oppdages en feil.
( →S. 428)
Innstillingsdisplay
Velg for å endre systeminnstillingene og innstillingene for målerdis\
-
play. ( →S. 98)
*: Utstyrsavhengig
Displayelementer
OM42B82NO.book Page 96 Thursday, August 24, 2017 7:00 PM

972. Instrumentpanel
2
Instrumentpanel
OM42B82NO

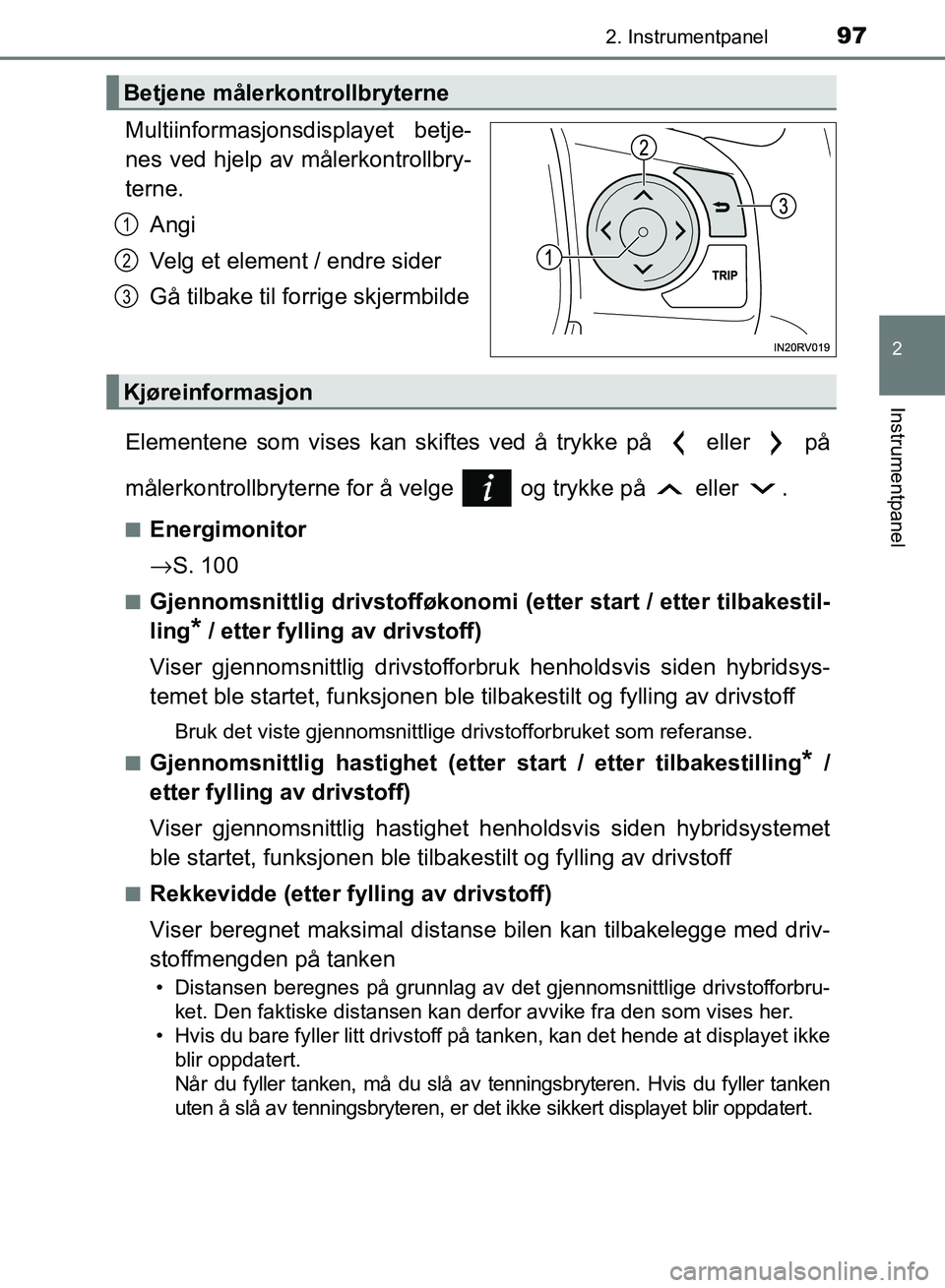

Multiinformasjonsdisplayet betje-
nes ved hjelp av målerkontrollbry-
terne.Angi
Velg et element / endre sider
Gå tilbake til forrige skjermbilde
Elementene som vises kan skiftes ved å trykke på eller på
målerkontrollbryterne for å velge og trykke på eller .
■Energimonitor
→ S. 100
■Gjennomsnittlig drivstofføkonomi (e tter start / etter tilbakestil-
ling
* / etter fylling av drivstoff)
Viser gjennomsnittlig drivstofforbruk henholdsvis siden hybridsys-
temet ble startet, funksjonen ble ti lbakestilt og fylling av drivstoff
Bruk det viste gjennomsnittlige drivstofforbruket som referanse.
■
Gjennomsnittlig hastighet (etter start / etter tilbakestilling* /
etter fylling av drivstoff)
Viser gjennomsnittlig hastighet henholdsvis siden hybridsystemet
ble startet, funksjonen ble tilbak estilt og fylling av drivstoff
■Rekkevidde (etter fylling av drivstoff)
Viser beregnet maksimal distanse bilen kan tilbakelegge med driv-
stoffmengden på tanken
• Distansen beregnes på grunnlag av det gjennomsnittlige drivstofforbru- ket. Den faktiske distansen kan derfor avvike fra den som vises her.
• Hvis du bare fyller litt drivstoff på tanken, kan det hende at displayet ikke blir oppdatert.
Når du fyller tanken, må du slå av tenningsbryteren. Hvis du fyller tanken
uten å slå av tenningsbryteren, er det ikke sikkert displayet blir oppdatert.
Betjene målerkontrollbryterne
1
2
3
Kjøreinformasjon
OM42B82NO.book Page 97 Thursday, August 24, 2017 7:00 PM
