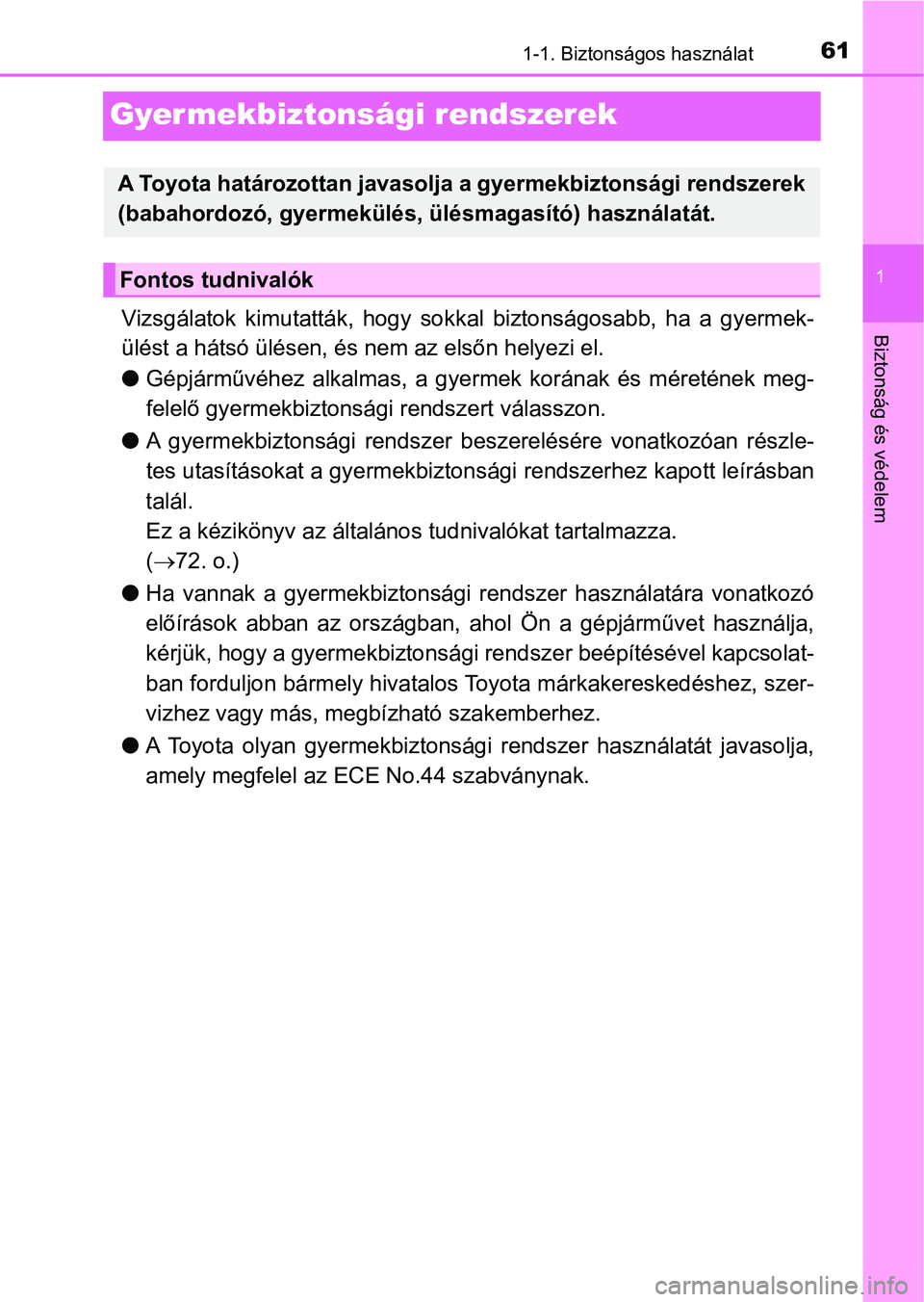

611-1. Biztonságos használat
1
Biztonság és védelem
Gyermekbiztonsági rendszerek
Vizsgálatok kimutatták, hogy sokkal biztonságosabb, ha a gyerme k-
ülést a hátsó ülésen, és nem az elsőn helyezi el.
l Gépjárművéhez alkalmas, a gyer mek korának és méretének meg-
felelő gyermekbiztonsági rendszert válasszon.
l A gyermekbiztonsági rendszer beszerelésére vonatkozóan részle-
tes utasításokat a gyermekbizton sági rendszerhez kapott leírásban
talál.
Ez a kézikönyv az általános tudnivalókat tartalmazza.
(  72. o.)
l Ha vannak a gyermekbiztonsági rendszer használatára vonatkozó
előírások abban az országban, ahol Ön a gépjárművet használja,
kérjük, hogy a gyermekbiztonsági rendszer beépítésével kapcsola t-
ban forduljon bármely hivatalos Toyota márkakereskedéshez, szer -
vizhez vagy más, megbízható szakemberhez.
l A Toyota olyan gyermekbiztonsági rendszer használatát javasolja ,
amely megfelel az EC E No.44 szabványnak.
A Toyota határozottan javasolja a gyermekbiztonsági rendszerek
(babahordozó, gyermekülés, ü lésmagasító) használatát.
Fontos tudnivalók

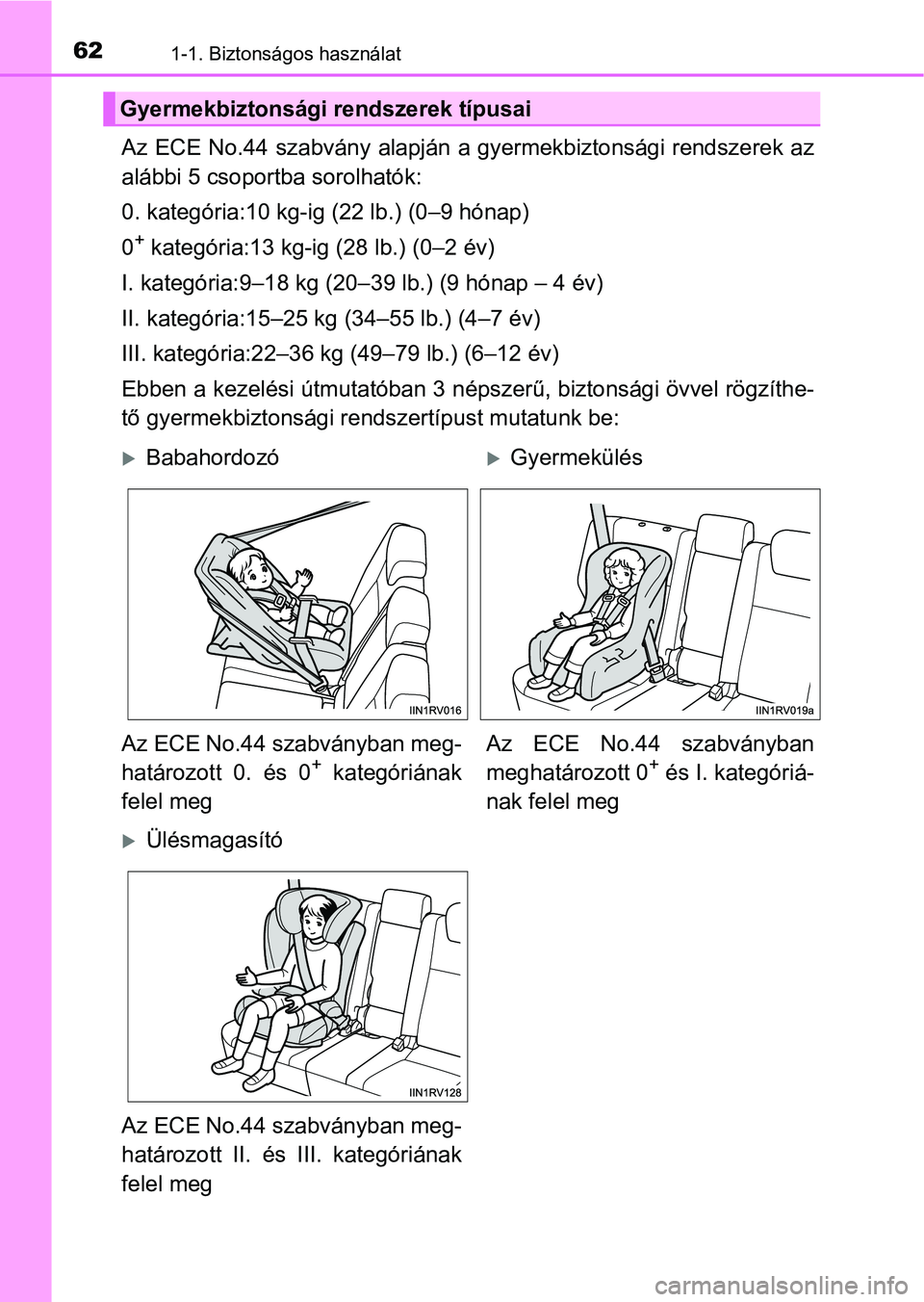

621-1. Biztonságos használat
Az ECE No.44 szabvány alapján a gyermekbiztonsági rendszerek az
alábbi 5 csoportba sorolhatók:
0. kategória:10 kg-ig (22 lb.) (0–9 hónap)
0
+ kategória:13 kg-ig (28 lb.) (0–2 év)
I. kategória:9–18 kg (20– 39 lb.) (9 hónap – 4 év)
II. kategória:15–25 kg (34–55 lb.) (4–7 év)
III. kategória:22–36 kg (49–79 lb.) (6–12 év)
Ebben a kezelési útmutatóban 3 népszerű, biztonsági övvel rögzíthe-
tő gyermekbiztonsági rendszertípust mutatunk be:
Gyermekbiztonsági rendszerek típusai
BabahordozóGyermekülés
Az ECE No.44 szabványban meg-
határozott 0. és 0
+ kategóriának
felel meg Az ECE No.44 szabványban
meghatározott 0+ és I. kategóriá-
nak felel meg
Ülésmagasító
Az ECE No.44 szabványban meg-
határozott II. és III. kategóriának
felel meg

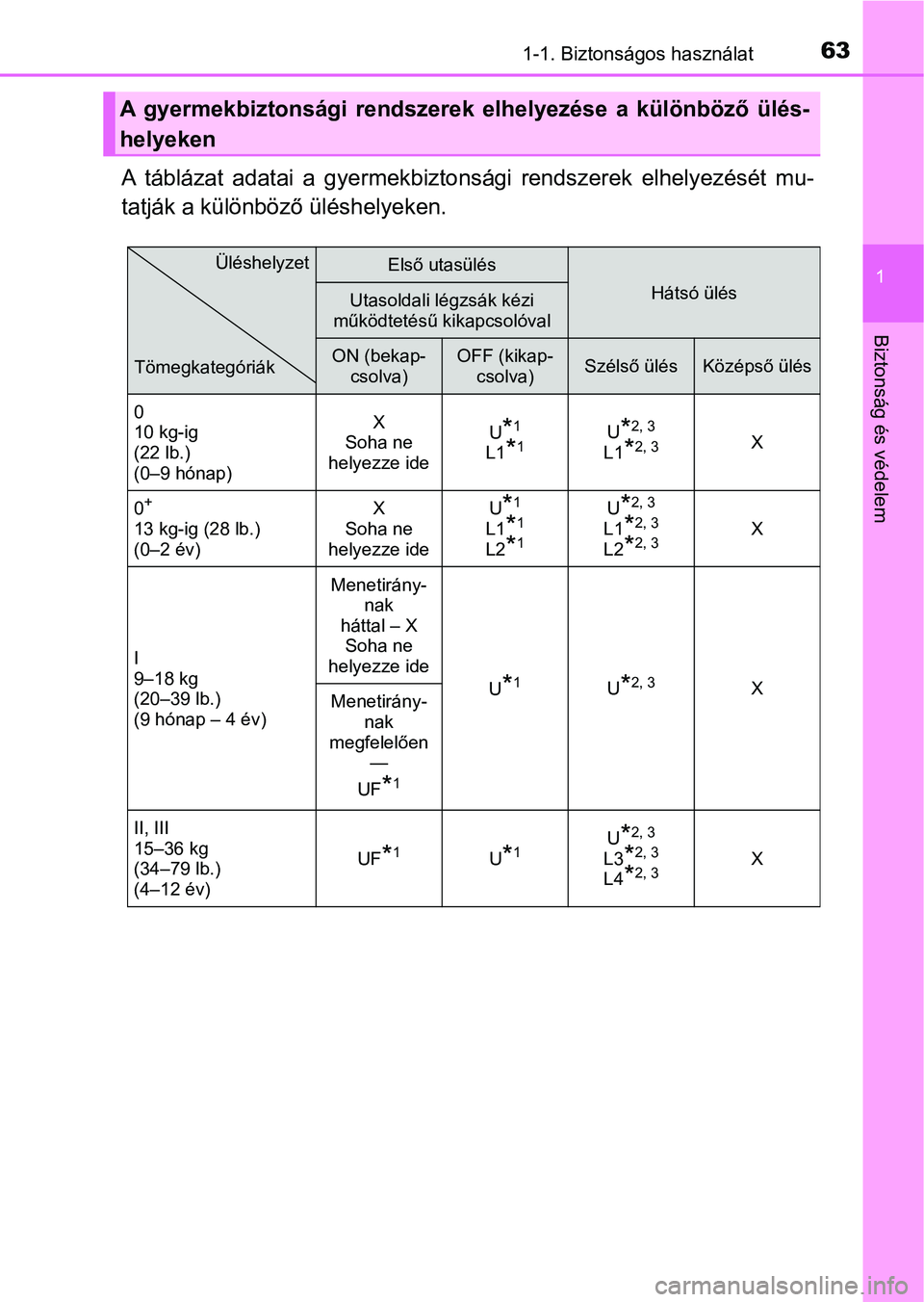

631-1. Biztonságos használat
1
Biztonság és védelem
A táblázat adatai a gyermekbiztonsági rendszerek elhelyezését m u-
tatják a különböző üléshelyeken.
A gyermekbiztonsági rendszerek elhelyezése a különböző ülés-
helyeken
Első utasülés
Hátsó ülésUtasoldali légzsák kézi
működtetésű kikapcsolóval
ON (bekap-
csolva)OFF (kikap- csolva)Szélső ülésKözépső ülés
0
10 kg-ig
(22 lb.)
(0–9 hónap) X
Soha ne
helyezze ide U
*1
L1*1U*2, 3
L1*2, 3X
0
+
13 kg-ig (28 lb.)
(0–2 év) X
Soha ne
helyezze ide U*1
L1*1
L2*1
U*2, 3
L1*2, 3
L2*2, 3X
I
9–18 kg
(20–39 lb.)
(9 hónap – 4 év) Menetirány-
nak
háttal – X
Soha ne
helyezze ide
U
*1U*2, 3X
Menetirány-
nak
megfelelően —
UF
*1
II, III
15–36 kg
(34–79 lb.)
(4–12 év) UF
*1U*1U*2, 3
L3*2, 3
L4*2, 3X
TömegkategóriákÜléshelyzet

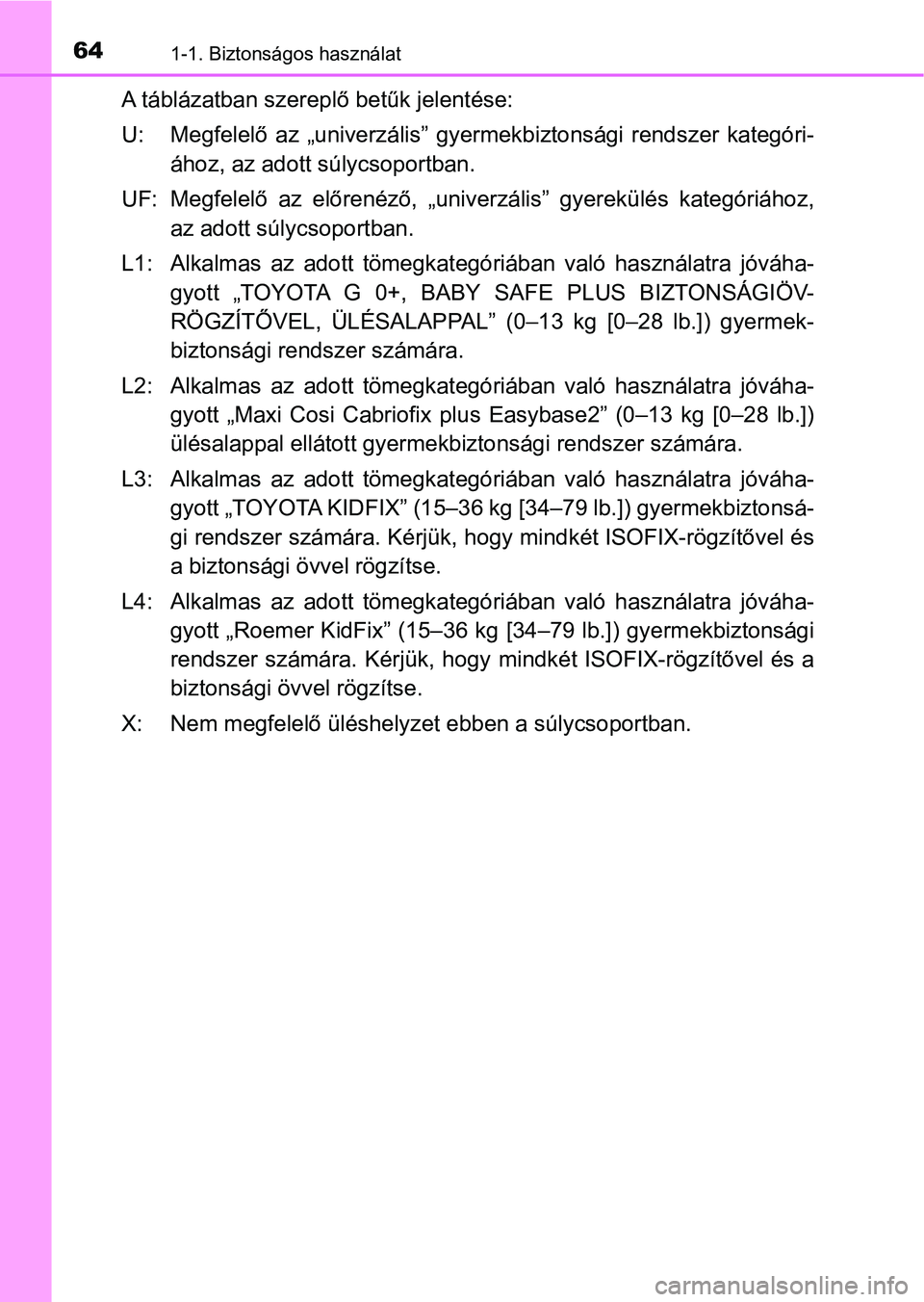

641-1. Biztonságos használat
A táblázatban szereplő betűk jelentése:
U: Megfelelő az „univerzális” g yermekbiztonsági rendszer kategór i-
ához, az adott súlycsoportban.
UF: Megfelelő az előrenéző, „univerzális” gyerekülés kategóriáho z,
az adott súlycsoportban.
L1: Alkalmas az adott tömegkategóriában való használatra jóváha- gyott „TOYOTA G 0+, BABY SAFE PLUS BIZTONSÁGIÖV-
RÖGZÍTŐVEL, ÜLÉSALAPPAL” (0–13 kg [0–28 lb.]) gyermek-
biztonsági rendszer számára.
L2: Alkalmas az adott tömegkategóriában való használatra jóváha- gyott „Maxi Cosi Cabriofix plus Easybase2” (0–13 kg [0–28 lb.])
ülésalappal ellátott gyermekbiztonsági rendszer számára.
L3: Alkalmas az adott tömegkategóriában való használatra jóváha- gyott „TOYOTA KIDFIX” (15–36 k g [34–79 lb.]) gyermekbiztonsá-
gi rendszer számára. Kérjük, hog y mindkét ISOFIX-rögzítővel és
a biztonsági övvel rögzítse.
L4: Alkalmas az adott tömegkategóriában való használatra jóváha- gyott „Roemer KidFix” (15–36 k g [34–79 lb.]) gyermekbiztonsági
rendszer számára. Kérjük, hogy mindkét ISOFIX-rögzítővel és a
biztonsági övvel rögzítse.
X: Nem megfelelő üléshelyzet ebben a súlycsoportban.

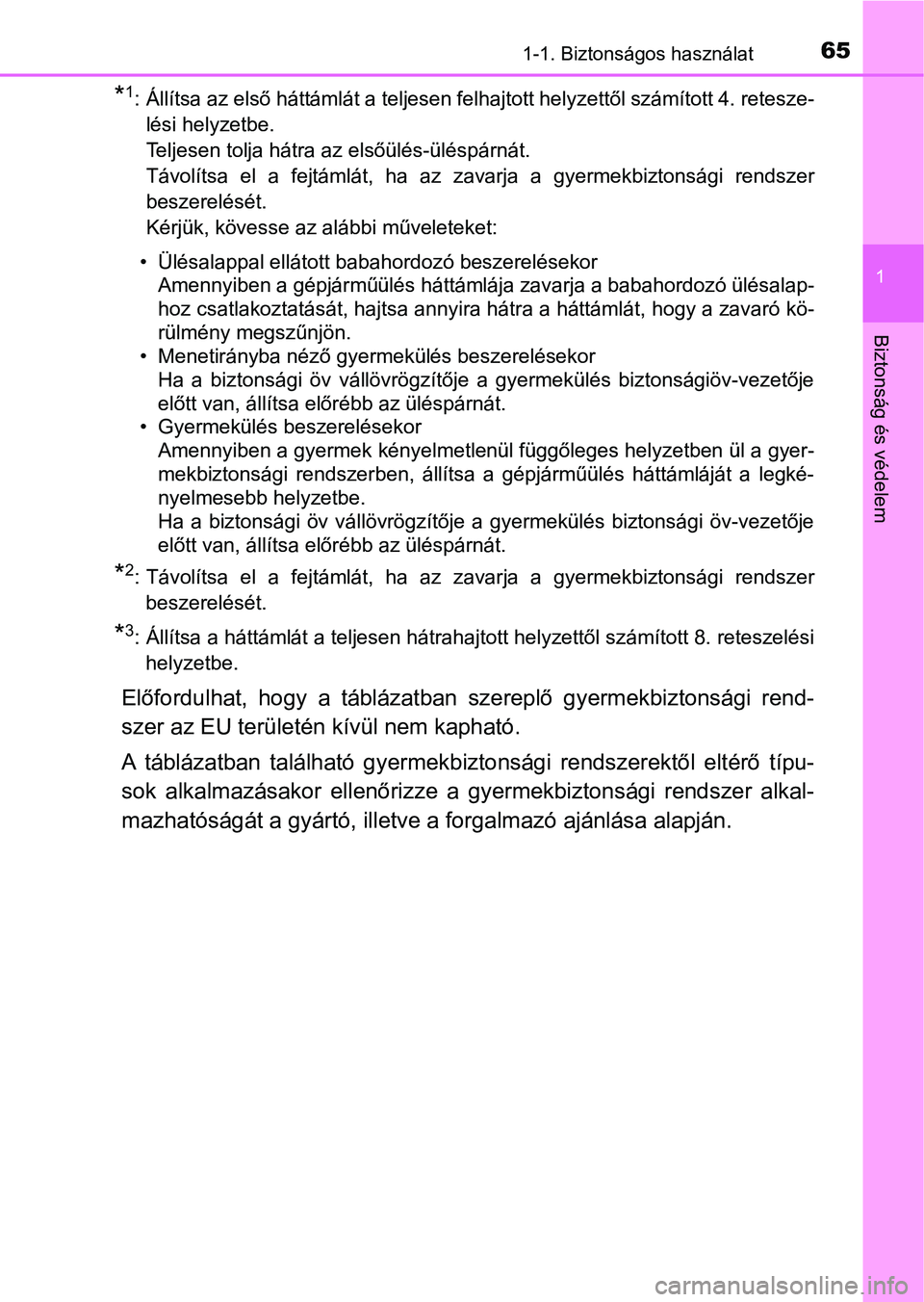

651-1. Biztonságos használat
1
Biztonság és védelem
*1: Állítsa az első háttámlát a teljesen felhajtott helyzettől számított 4. retesze-
lési helyzetbe.
Teljesen tolja hátra az elsőülés-üléspárnát.
Távolítsa el a fejtámlát, ha az zavarja a gyermekbiztonsági ren dszer
beszerelését.
Kérjük, kövesse az alábbi műveleteket:
• Ülésalappal ellátott babahordozó beszerelésekor Amennyiben a gépjárműülés háttámlája zavarja a babahordozó ülés alap-
hoz csatlakoztatását, hajtsa annyira hátra a háttámlát, hogy a zavaró kö-
rülmény megszűnjön.
• Menetirányba néző gyermekülés beszerelésekor Ha a biztonsági öv vállövrögzítője a gyermekülés biztonságiöv-v ezetője
előtt van, állítsa előrébb az üléspárnát.
• Gyermekülés beszerelésekor Amennyiben a gyermek kényelmetlenül függőleges helyzetben ül a gyer-
mekbiztonsági rendszerben, állítsa a gépjárműülés háttámláját a legké-
nyelmesebb helyzetbe.
Ha a biztonsági öv vállövrögzítője a gyermekülés biztonsági öv- vezetője
előtt van, állítsa előrébb az üléspárnát.
*2: Távolítsa el a fejtámlát, ha az zavarja a gyermekbiztonsági rendszer
beszerelését.
*3: Állítsa a háttámlát a teljesen hátrahajtott helyzettől számított 8. reteszelésihelyzetbe.
Előfordulhat, hogy a táblázatban szereplő gyermekbiztonsági rend-
szer az EU területén kívül nem kapható.
A táblázatban található gyermekb iztonsági rendszerektől eltérő típu-
sok alkalmazásakor ellenőrizze a gyermekbiztonsági rendszer alkal-
mazhatóságát a gyártó , illetve a forgalmazó ajánlása alapján.

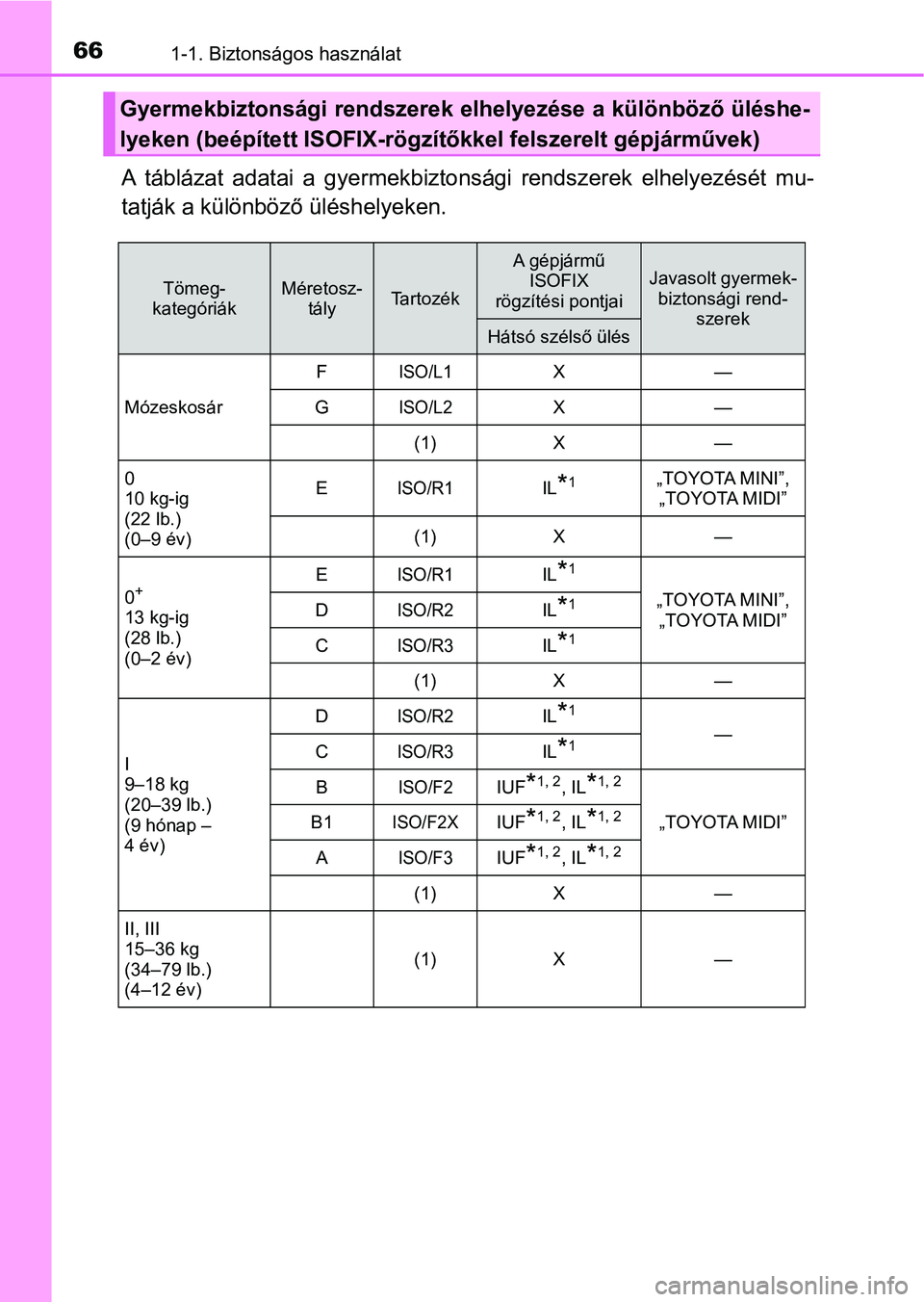

661-1. Biztonságos használat
A táblázat adatai a gyermekbiztonsági rendszerek elhelyezését m u-
tatják a különböző üléshelyeken.
Gyermekbiztonsági rendszerek elhelyezése a különböző üléshe-
lyeken (beépített ISOFIX-rögzít őkkel felszerelt gépjárművek)
Tömeg-
kategóriákMéretosz- tályTartozék
A gépjármű
ISOFIX
rögzítési pontjaiJavasolt gyermek- biztonsági rend-
szerek
Hátsó szélső ülés
Mózeskosár F
ISO/L1X—
G
ISO/L2X—
(1) X —
0
10 kg-ig
(22 lb.)
(0–9 év) E
ISO/R1IL*1„TOYOTA MINI”,
„TOYOTA MIDI”
(1) X —
0
+
13 kg-ig
(28 lb.)
(0–2 év) E
ISO/R1IL*1
„TOYOTA MINI”,
„TOYOTA MIDI”
DISO/R2IL*1
CISO/R3IL*1
(1)
X —
I

9–18 kg
(20–39 lb.)
(9 hónap –
4 év) D
ISO/R2IL*1
—
CISO/R3IL*1
BISO/F2IUF*1, 2, IL*1, 2
„TOYOTA MIDI”
B1ISO/F2XIUF*1, 2, IL*1, 2
AISO/F3IUF*1, 2, IL*1, 2
(1) X —
II, III
15–36 kg
(34–79 lb.)
(4–12 év) (1)
X —

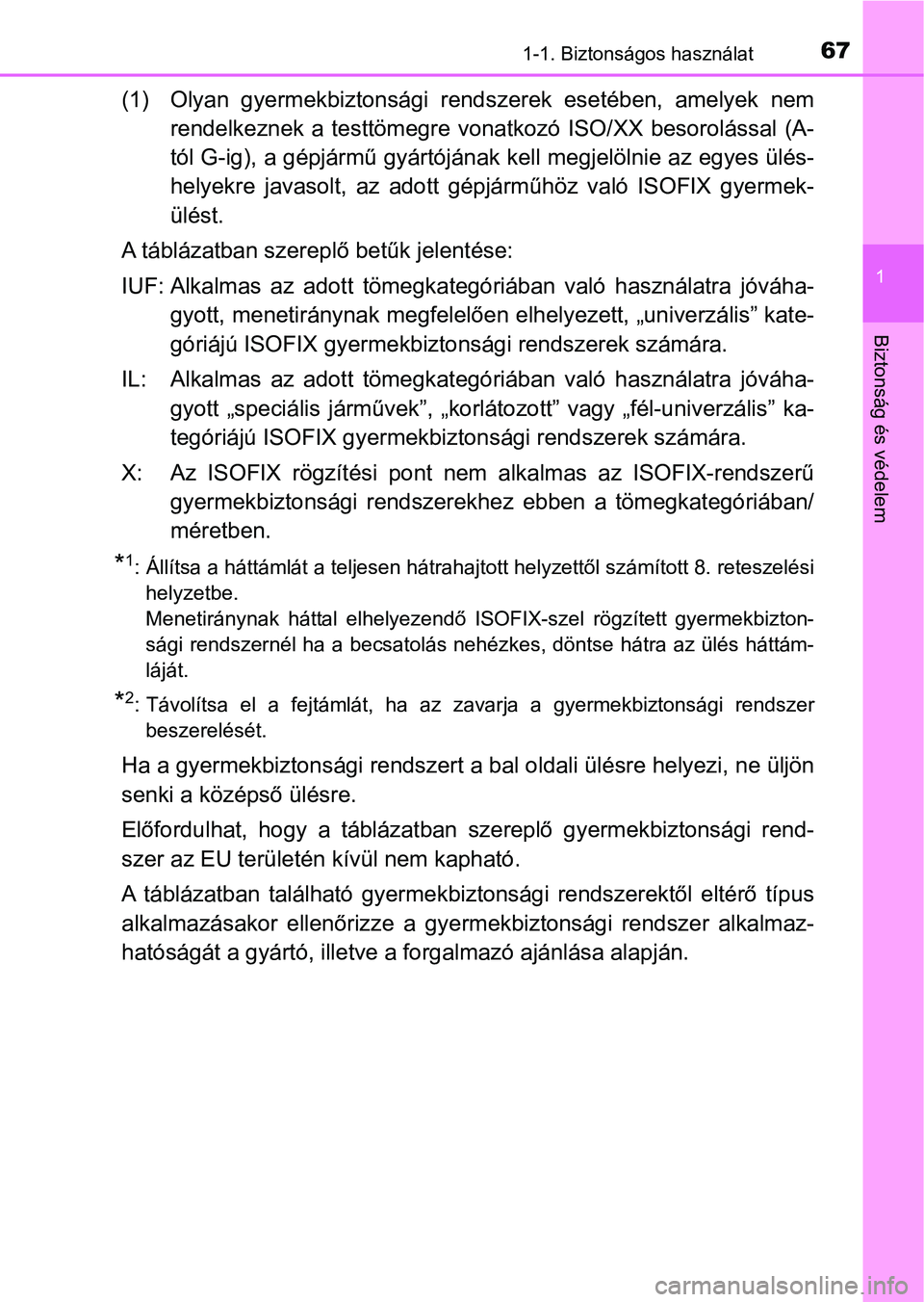

671-1. Biztonságos használat
1
Biztonság és védelem
(1) Olyan gyermekbiztonsági rendszerek esetében, amelyek nem
rendelkeznek a testtömegre vonat kozó ISO/XX besorolással (A-
tól G-ig), a gépjármű gyártójának kell megjelölnie az egyes ülé s-
helyekre javasolt, az adott gépj árműhöz való ISOFIX gyermek-
ülést.
A táblázatban szerepl ő betűk jelentése:
IUF: Alkalmas az adott tömegkategóriában való használatra jóváha- gyott, menetiránynak megfelelően elhelyezett, „univerzális” kate-
góriájú ISOFIX gyermekbiztonsági rendszerek számára.
IL: Alkalmas az adott tömegkategóriában való használatra jóváha- gyott „speciális járművek”, „korlátozott” vagy „fél-univerzális ” ka-
tegóriájú ISOFIX gyermekbizt onsági rendszerek számára.
X: Az ISOFIX rögzítési pont ne m alkalmas az ISOFIX-rendszerű
gyermekbiztonsági rendszerekhez ebben a tömegkategóriában/
méretben.
*1: Állítsa a háttámlát a teljesen hátrahajtott helyzettől számított 8. reteszelési helyzetbe.
Menetiránynak háttal elhelyezendő ISOFIX-szel rögzített gyermek bizton-
sági rendszernél ha a becsatolás nehézkes, döntse hátra az ülés háttám-
láját.
*2: Távolítsa el a fejtámlát, ha az zavarja a gyermekbiztonsági rendszer beszerelését.
Ha a gyermekbiztonsági rendszert a bal oldali ülésre helyezi, n e üljön
senki a középső ülésre.
Előfordulhat, hogy a táblázatban szereplő gyermekbiztonsági rend-
szer az EU területén kívül nem kapható.
A táblázatban található gyermekb iztonsági rendszerektől eltérő típus
alkalmazásakor ellenőrizze a gye rmekbiztonsági rendszer alkalmaz-
hatóságát a gyártó, illetve a forgalmazó ajánlása alapján.

681-1. Biztonságos használat
„TOYOTA MINI” vagy „TOYOTA MIDI” használata esetén állítsa a hát-
támlát a teljesen hátrahajtott helyzettől számított 8. reteszel ési hely-
zetbe, állítsa be a támasztólábat és az ISOFIX-csatlakozókat a követ-
kezőképpen:
Rögzítse a támas ztólábat a 7.
furatban.
Rögzítse az ISOFIX-csatlako-
zókat az 5-ös pontban.
1
2

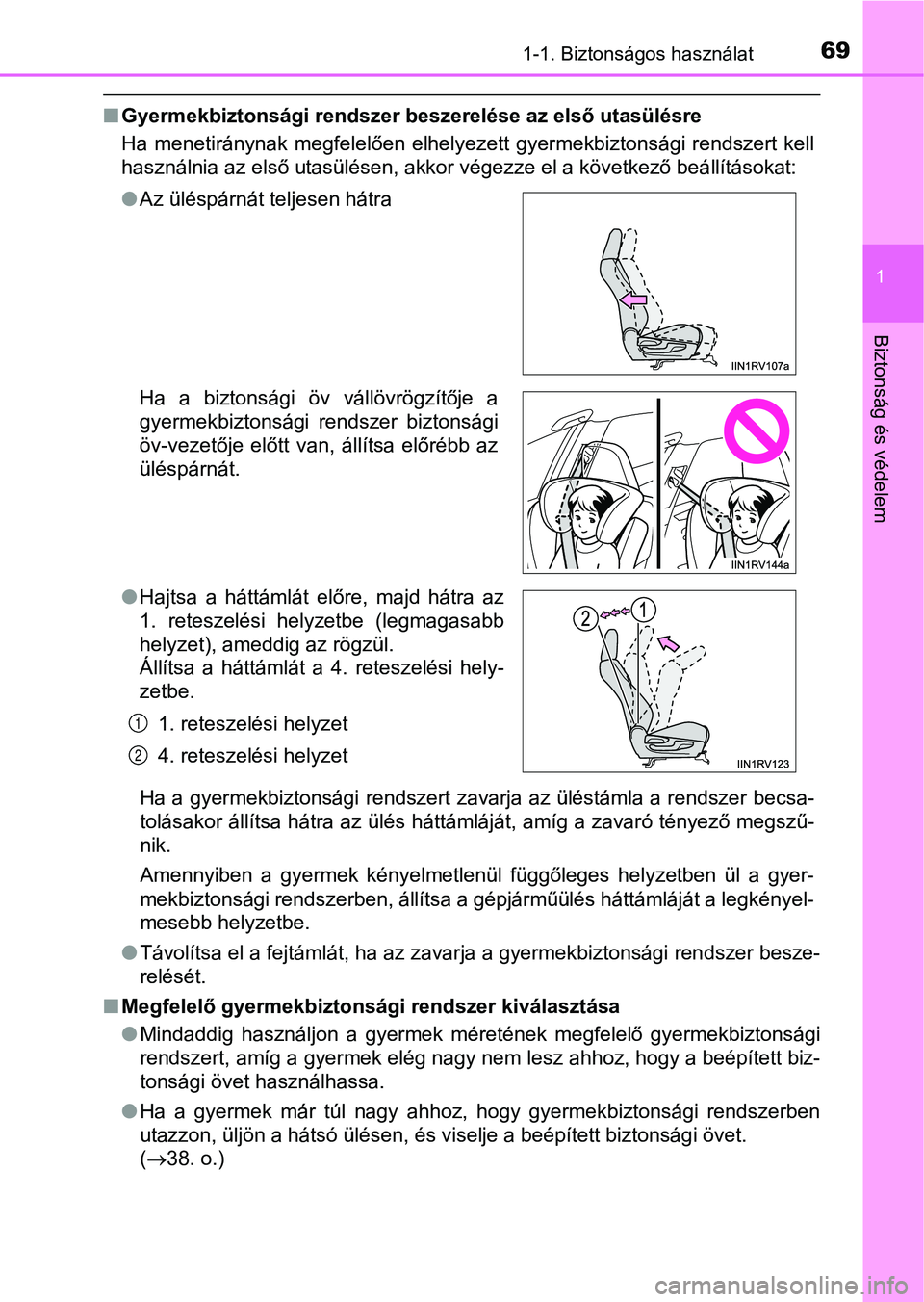

691-1. Biztonságos használat
1
Biztonság és védelem
nGyermekbiztonsági rendszer beszerelése az első utasülésre
Ha menetiránynak megfelelően elhelyezett gyermekbiztonsági rendszert kell
használnia az első utasülésen, akkor végezze el a következő beá llításokat:
Ha a gyermekbiztonsági rendszert zavarja az üléstámla a rendsze r becsa-
tolásakor állítsa hátra az ülés háttámláját, amíg a zavaró tény ező megszű-
nik.
Amennyiben a gyermek kényelmetlenül függőleges helyzetben ül a gyer-
mekbiztonsági rendszerben, állítsa a gépjárműülés háttámláját a legkényel-
mesebb helyzetbe.
l Távolítsa el a fejtámlát, ha az zavarja a gyermekbiztonsági ren dszer besze-
relését.
n Megfelelő gyermekbizton sági rendszer kiválasztása
l Mindaddig használjon a gyermek méretének megfelelő gyermekbizto nsági
rendszert, amíg a gyermek elég nagy nem lesz ahhoz, hogy a beépített biz-
tonsági övet használhassa.
l Ha a gyermek már túl nagy ahhoz, hogy gyermekbiztonsági rendsze rben
utazzon, üljön a hátsó ülésen, és viselje a beépített biztonság i övet.
( 38. o.)
l
Az üléspárnát teljesen hátra
Ha a biztonsági öv vállövrögzítője a
gyermekbiztonsági rendszer biztonsági
öv-vezetője előtt van, állítsa előrébb az
üléspárnát.
l Hajtsa a háttámlát előre, majd hátra az
1. reteszelési helyzetbe (legmagasabb
helyzet), ameddig az rögzül.
Állítsa a háttámlát a 4. reteszelési hely-
zetbe.
1. reteszelési helyzet
4. reteszelési helyzet
1
2

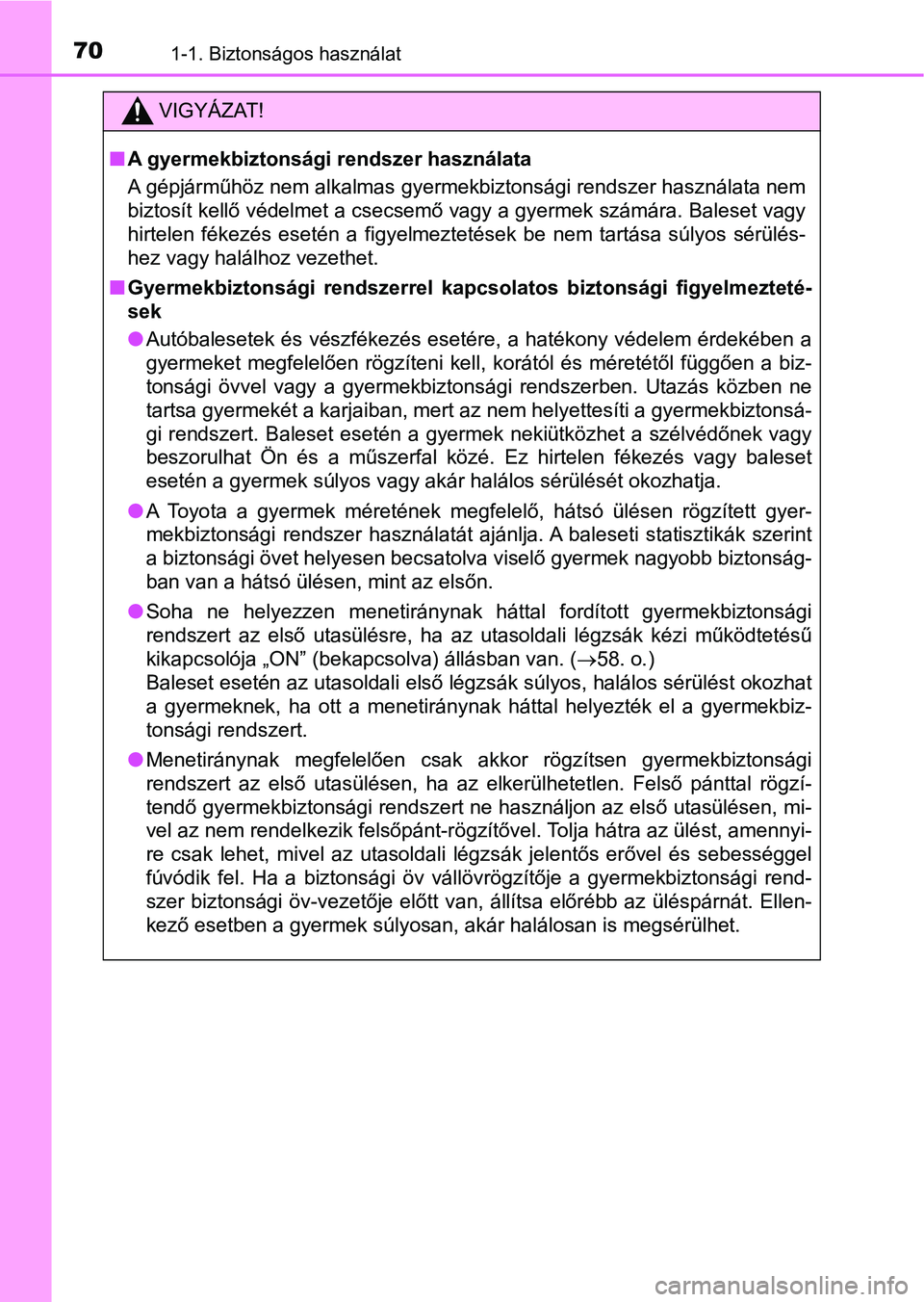

701-1. Biztonságos használat
VIGYÁZAT!
nA gyermekbiztonsági rendszer használata
A gépjárműhöz nem alkalmas gyermekbiztonsági rendszer használat a nem
biztosít kellő védelmet a csecsemő vagy a gyermek számára. Bale set vagy
hirtelen fékezés esetén a figyelmeztetések be nem tartása súlyo s sérülés-
hez vagy halálhoz vezethet.
n Gyermekbiztonsági rendszerrel kapcsolatos biztonsági figyelmezt eté-
sek
l Autóbalesetek és vészfékezés esetére, a hatékony védelem érdekében a
gyermeket megfelelően rögzíteni kell, korától és méretétől függ ően a biz-
tonsági övvel vagy a gyermekbiztonsági rendszerben. Utazás közb en ne
tartsa gyermekét a karjaiban, mert az nem helyettesíti a gyerme kbiztonsá-
gi rendszert. Baleset esetén a gyermek nekiütközhet a szélvédőnek vagy
beszorulhat Ön és a műszerfal közé. Ez hirtelen fékezés vagy ba leset
esetén a gyermek súlyos vagy akár halálos sérülését okozhatja.
l A Toyota a gyermek méretének megfelelő, hátsó ülésen rögzített gyer-
mekbiztonsági rendszer használatát ajánlja. A baleseti statiszt ikák szerint
a biztonsági övet helyesen becsatolva viselő gyermek nagyobb biztonság-
ban van a hátsó ülésen, mint az elsőn.
l Soha ne helyezzen menetiránynak háttal fordított gyermekbiztons ági
rendszert az első utasülésre, ha az utasoldali légzsák kézi műk ödtetésű
kikapcsolója „ON” (bekapcsolva) állásban van. ( 58. o.)
Baleset esetén az utasoldali első légzsák súlyos, halálos sérül ést okozhat
a gyermeknek, ha ott a menetiránynak háttal helyezték el a gyer mekbiz-
tonsági rendszert.
l Menetiránynak megfelelően csak akkor rögzítsen gyermekbiztonság i
rendszert az első utasülésen, ha az elkerülhetetlen. Felső pánttal rögzí-
tendő gyermekbiztonsági rendszert ne használjon az első utasülésen, mi-
vel az nem rendelkezik felsőpánt-rögzítővel. Tolja hátra az ülé st, amennyi-
re csak lehet, mivel az utasoldali légzsák jelentős erővel és s ebességgel
fúvódik fel. Ha a biztonsági öv vállövrögzítője a gyermekbizton sági rend-
szer biztonsági öv-vezetője előtt van, állítsa előrébb az ülésp árnát. Ellen-
kező esetben a gyermek súlyosan, akár halálosan is megsérülhet.
