TOYOTA RAV4 2017 Kezelési útmutató (in Hungarian)

7017-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
nElső ködlámpák (felszereltségtől függően)Ahhoz, hogy elég helye le-
gyen a művelet elvégzésé-
hez, fordítsa el a kormányke-
reket a kicserélendő izzóval
ellentétes oldalra.
Távolítsa el a csavarokat a
sárvédőről.
Szerelje ki a kerékdoblemez
rögzítőjét, és nyissa fel a ke-
rékdoblemezt.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
1
2
3
4

7027-3. Karbantartás saját kivitelezésben
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Helyezze be az új izzót.
Igazítsa be az izzón lévő 3 kiálló
részt a lámpatesten lévő nyí-
lásba, és helyezze be az izzót.
A behelyezéshez forgassa az
óramutató járásával meg-
egyező irányba.
Kösse be a csatlakozót.
A csatlakozó beszerelése után
finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be a ködlámpákat, és
szemrevételezéses ellenőrzés-
sel győződjön meg arról, hogy
esetleges helytelen szerelés
miatt nem észlelhető-e a fény
kiszűrődése.
Szerelje vissza a kerékdob-
lemezt és a rögzítőt.
Helyezze be a rögzítőt és a rög-
zítéshez fordítsa el.
5
6
7
8

7037-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Szerelje vissza a kerékdob-
lemezt és a csavarokat.
Győződjön meg arról, hogy a
kerékdoblemez rögzítve van-e a
lökhárító belső oldalához.
n
Hátsó irányjelző lámpák Nyissa ki a csomagtérajtót,
szerelje ki a csavarokat, és a
gépjármű hátuljából közvetle-
nül hátrafelé húzva, vegye ki
a lámpaegységet.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
9
1
2
3
4

7047-3. Karbantartás saját kivitelezésben
nTolatólámpákForgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a
felsorolt lépéseket fordított
sorrendben.
Az izzófoglalat beszerelése után
győződjön meg a gumiborítás
biztos beszereléséről.
1
2
Gumi-
borítás
P

7057-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
nRendszámtábla-világításNyissa fel a csomagtérajtót,
és távolítsa el a borítást.
A sérülés megelőzése érdeké-
ben fogja kendőbe a csavar-
húzó hegyét.
Forgassa az izzó foglalatát az óramutató járásával ellentétes
irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
BaloldaltJobboldalt
3
4

7067-3. Karbantartás saját kivitelezésben

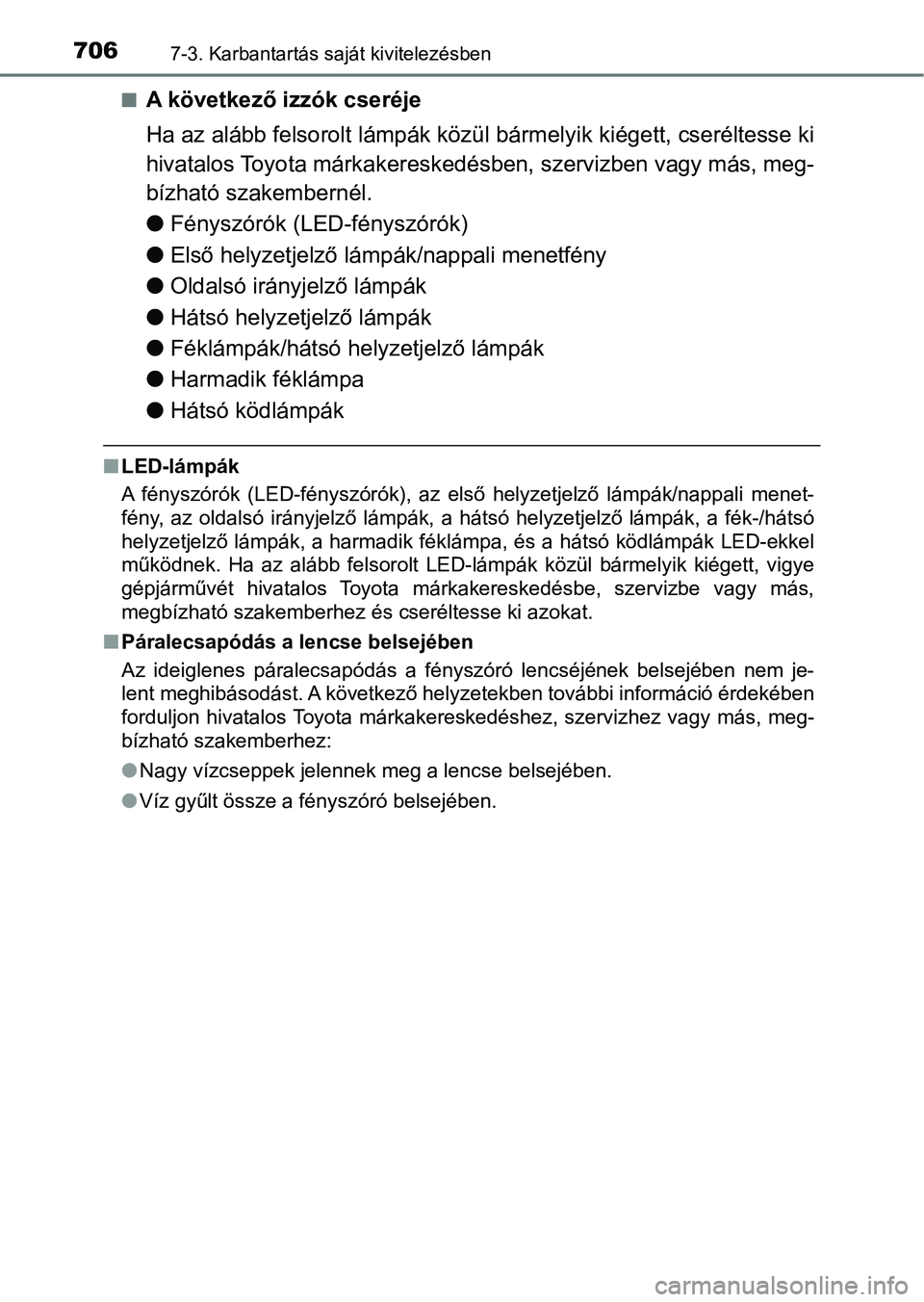

nA következő izzók cseréje
Ha az alább felsorolt lámpák közül bármelyik kiégett, cseréltesse ki
hivatalos Toyota márkakereskedé sben, szervizben vagy más, meg-
bízható szakembernél.
l Fényszórók (LED-fényszórók)
l Első helyzetjelző lám pák/nappali menetfény
l Oldalsó irányjelző lámpák
l Hátsó helyzetjelző lámpák
l Féklámpák/hátsó helyzetjelző lámpák
l Harmadik féklámpa
l Hátsó ködlámpák
nLED-lámpák
A fényszórók (LED-fényszórók), az első helyzetjelző lámpák/napp ali menet-
fény, az oldalsó irányjelző lámpák, a hátsó helyzetjelző lámpák , a fék-/hátsó
helyzetjelző lámpák, a harmadik féklámpa, és a hátsó ködlámpák LED-ekkel
működnek. Ha az alább felsorolt LED-lámpák közül bármelyik kiég ett, vigye
gépjárművét hivatalos Toyota márkakereskedésbe, szervizbe vagy más,
megbízható szakemberhez és cseréltesse ki azokat.
n Páralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a fényszóró lencséjének belsejében nem je-
lent meghibásodást. A következő helyzetekben további információ érdekében
forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más, meg-
bízható szakemberhez:
l Nagy vízcseppek jelennek meg a lencse belsejében.
l Víz gyűlt össze a fényszóró belsejében.

7077-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

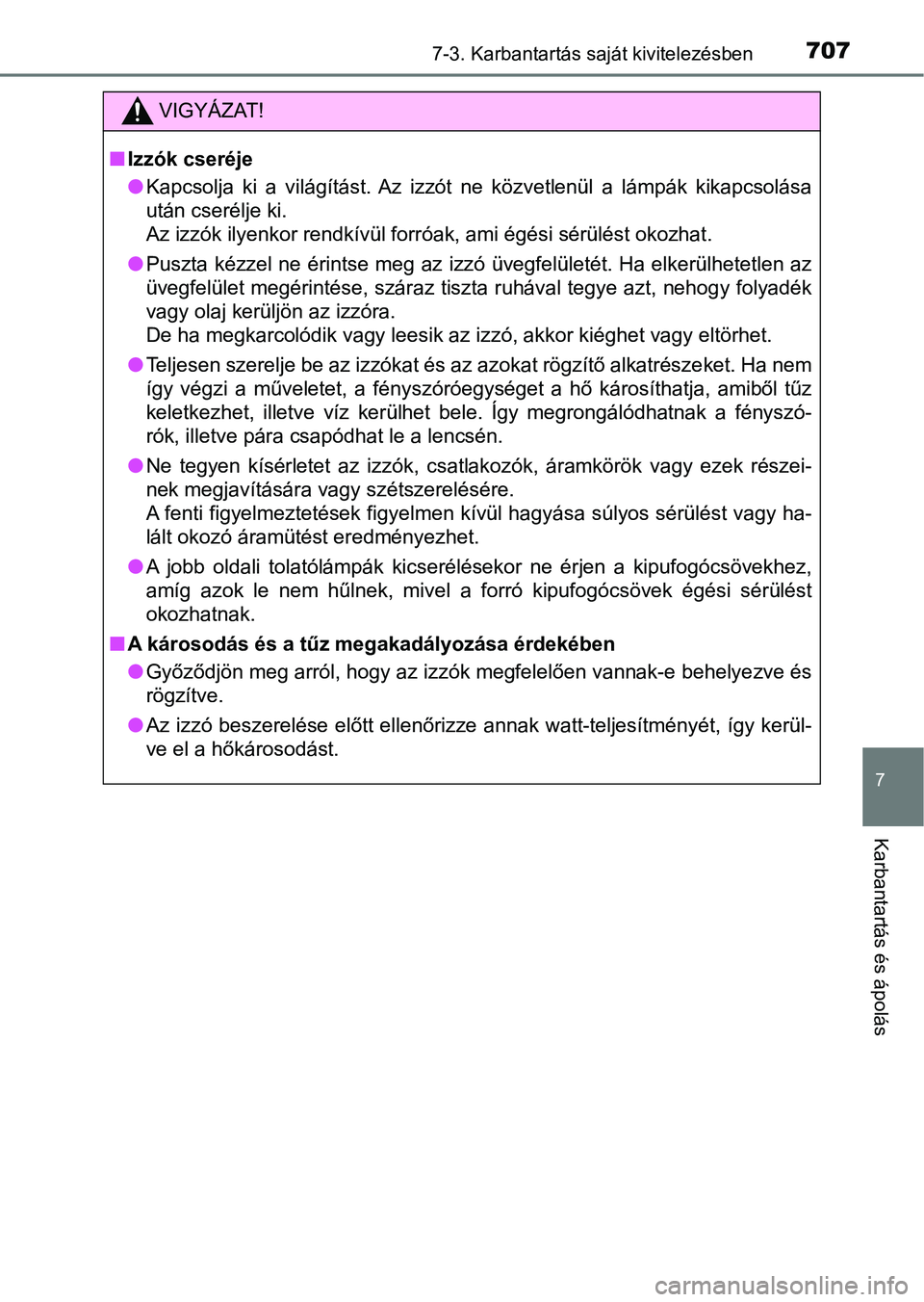

VIGYÁZAT!
nIzzók cseréje
lKapcsolja ki a világítást. Az izzót ne közvetlenül a lámpák kik apcsolása
után cserélje ki.
Az izzók ilyenkor rendkívül forróak, ami égési sérülést okozhat .
l Puszta kézzel ne érintse meg az izzó üvegfelületét. Ha elkerülhetetlen az
üvegfelület megérintése, száraz tiszta ruhával tegye azt, nehog y folyadék
vagy olaj kerüljön az izzóra.
De ha megkarcolódik vagy leesik az izzó, akkor kiéghet vagy elt örhet.
l Teljesen szerelje be az izzókat és az azokat rögzítő alkatrésze ket. Ha nem
így végzi a műveletet, a fényszóróegységet a hő károsíthatja, a miből tűz
keletkezhet, illetve víz kerülhet bele. Így megrongálódhatnak a fényszó-
rók, illetve pára csapódhat le a lencsén.
l Ne tegyen kísérletet az izzók, csatlakozók, áramkörök vagy ezek részei-
nek megjavítására vagy szétszerelésére.
A fenti figyelmeztetések figyelmen kívül hagyása súlyos sérülés t vagy ha-
lált okozó áramütést eredményezhet.
l A jobb oldali tolatólámpák kicserélésekor ne érjen a kipufogócsövekhez,
amíg azok le nem hűlnek, mivel a forró kipufogócsövek égési sér ülést
okozhatnak.
n A károsodás és a tűz megakadályozása érdekében
lGyőződjön meg arról, hogy az izzók megfelelően vannak-e behelye zve és
rögzítve.
l Az izzó beszerelése előtt ellenőrizze annak watt-teljesítményét, így kerül-
ve el a hőkárosodást.

7087-3. Karbantartás saját kivitelezésben

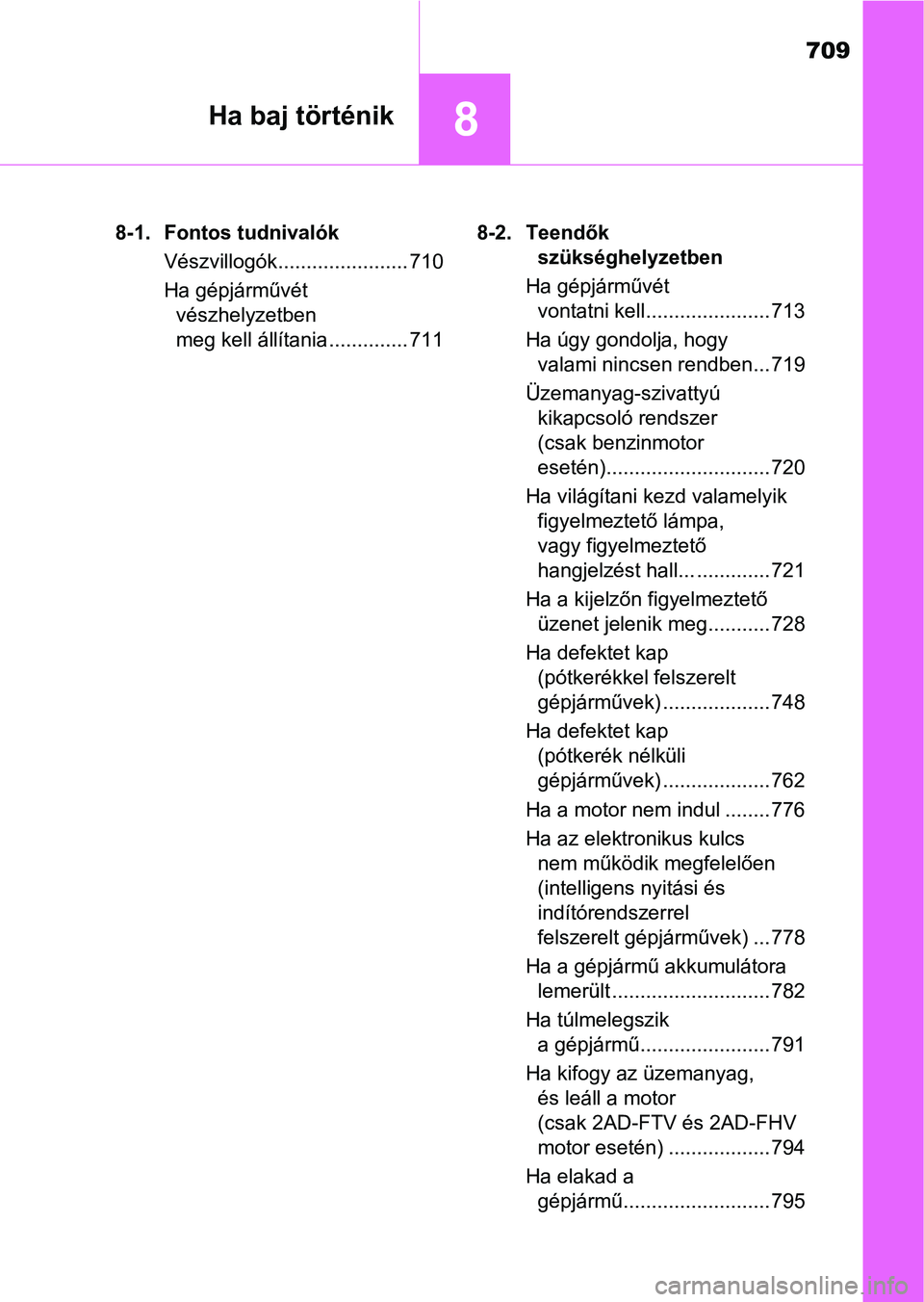

709
8Ha baj történik
8-1. Fontos tudnivalókVészvillogók....................... 710
Ha gépjárművét vészhelyzetben
meg kell állítania .............. 711 8-2. Teendők
szükséghelyzetben
Ha gépjárművét vontatni kell...................... 713
Ha úgy gondolja, hogy valami nincsen rendben... 719
Üzemanyag-szivattyú kikapcsoló rendszer
(csak benzinmotor
esetén)............................. 720
Ha világítani kezd valamelyik figyelmeztető lámpa,
vagy figyelmeztető
hangjelzést hall... ............. 721
Ha a kijelzőn figyelmeztető üzenet jelenik meg........... 728
Ha defektet kap (pótkerékkel felszerelt
gépjárművek) ................... 748
Ha defektet kap (pótkerék nélküli
gépjárművek) ................... 762
Ha a motor nem indul ........ 776
Ha az elektronikus kulcs nem működik megfelelően
(intelligens nyitási és
indítórendszerrel
felszerelt gépjárművek) ... 778
Ha a gépjármű akkumulátora lemerült ............................ 782
Ha túlmelegszik a gépjármű....................... 791
Ha kifogy az üzemanyag, és leáll a motor
(csak 2AD-FTV és 2AD-FHV
motor esetén) .................. 794
Ha elakad a gépjármű.......................... 795

7108-1. Fontos tudnivalók
Vészvillogók
Nyomja meg a kapcsolót.
Az összes irányjelző lámpa villogni
fog.
Kikapcsolásukhoz nyomja meg
még egyszer a kapcsolót.
nVészvillogók
Ha a vészvillogókat leállított motor mellett huzamosabb ideig h asználja, az
akkumulátor lemerülhet.
A vészvillogók rendelt etése az, hogy figyelmeztessék a többi ve -
zetőt, ha a gépjárművet üzemzavar stb. miatt le kellett állítania.
