6817-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

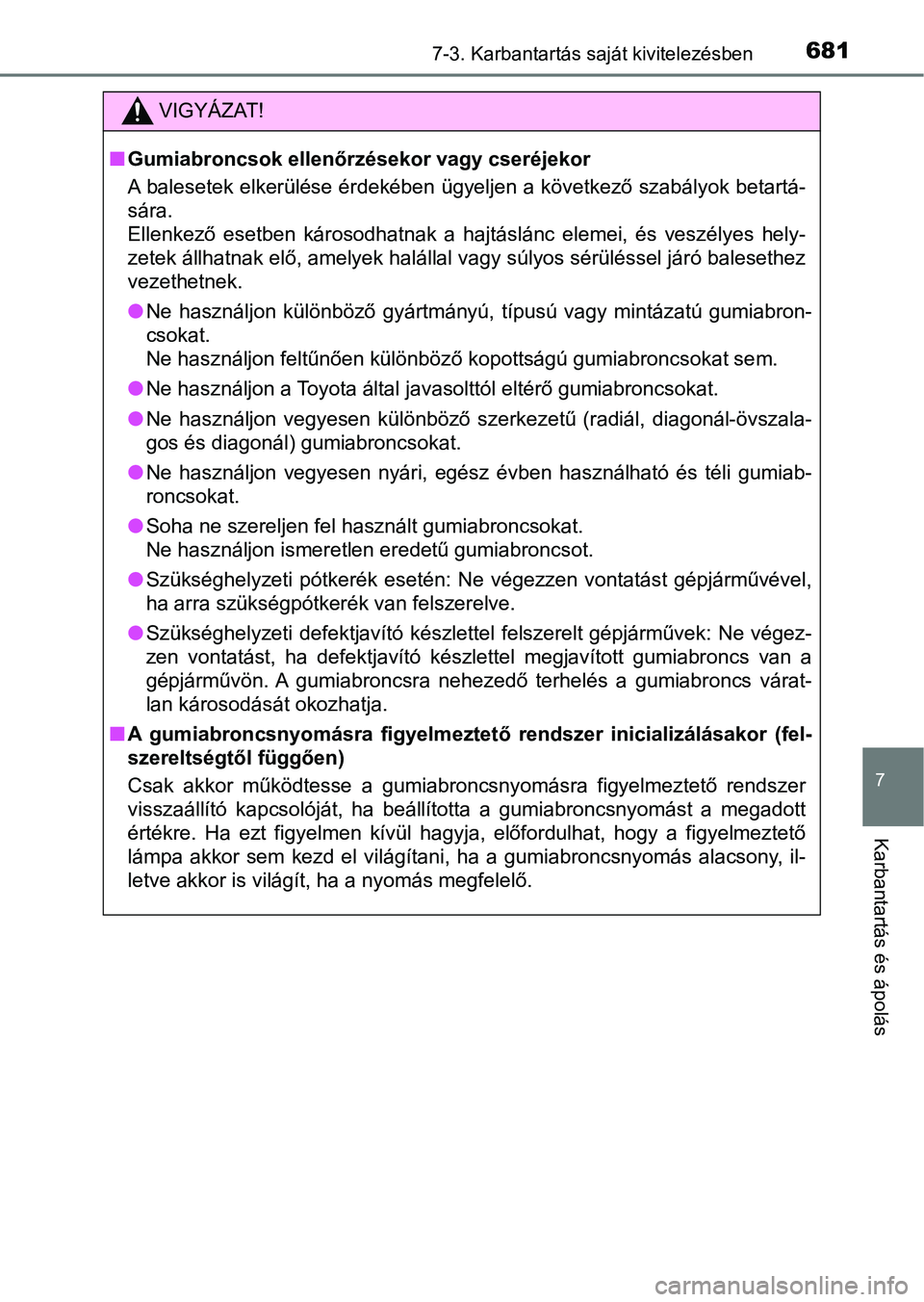

VIGYÁZAT!
nGumiabroncsok ellenőrzésekor vagy cseréjekor
A balesetek elkerülése érdekében ügyeljen a következő szabályok betartá-
sára.
Ellenkező esetben károsodhatnak a hajtáslánc elemei, és veszély es hely-
zetek állhatnak elő, amelyek halállal vagy súlyos sérüléssel já ró balesethez
vezethetnek.
l Ne használjon különböző gyártmányú, típusú vagy mintázatú gumia bron-
csokat.
Ne használjon feltűnően különböző kopottságú gumiabroncsokat se m.
l Ne használjon a Toyota által javasolttól eltérő gumiabroncsokat .
l Ne használjon vegyesen különböző szerkezetű (radiál, diagonál-ö vszala-
gos és diagonál) gumiabroncsokat.
l Ne használjon vegyesen nyári, egész évben használható és téli g umiab-
roncsokat.
l Soha ne szereljen fel használt gumiabroncsokat.
Ne használjon ismeretlen eredetű gumiabroncsot.
l Szükséghelyzeti pótkerék esetén: Ne végezzen vontatást gépjárművével,
ha arra szükségpótkerék van felszerelve.
l Szükséghelyzeti defektjavító készlettel felszerelt gépjárművek: Ne végez-
zen vontatást, ha defektjavító készlettel megjavított gumiabron cs van a
gépjárművön. A gumiabroncsra nehezedő terhelés a gumiabroncs vá rat-
lan károsodását okozhatja.
n A gumiabroncsnyomásra figyelme ztető rendszer inicializálásakor (fel-
szereltségtől függően)
Csak akkor működtesse a gumiabroncsnyomásra figyelmeztető rends zer
visszaállító kapcsolóját, ha beállította a gumiabroncsnyomást a megadott
értékre. Ha ezt figyelmen kívül hagyja, előfordulhat, hogy a figyelmeztető
lámpa akkor sem kezd el világítani, ha a gumiabroncsnyomás alacsony, il-
letve akkor is világít, ha a nyomás megfelelő.

6827-3. Karbantartás saját kivitelezésben
FIGYELEM
nGumiabroncsok, keréktárcsák és a gu miabroncsnyomásra figyelmez-
tető rendszer szelepeinek, jel adóinak és szelepsapkáinak javítá sa vagy
cseréje (gumiabroncsnyo másra figyelmeztető rendszerrel felszere lt
gépjárművek)
l Gumiabroncsok, keréktárcsák és a gumiabroncsnyomásra figyelmeztető
rendszer szelepeinek és jeladóinak felszerelésekor vagy eltávol ításakor
forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megbízható szakemberhez, mivel a gumiabroncsnyomásra figyelmezt ető
rendszer szelepeinek és jeladóinak nem megfelelő kezelése károsodást
okozhat.
l Ne feledje visszatenni a szelepsapkákat. Ha a gumiabroncs-szele psapká-
kat nem helyezi vissza, víz kerülhet a gumiabroncsnyomásra figy elmez-
tető rendszer szelepébe, és a szelepek meghibásodhatnak.
l Ha kicseréli a gumiabroncsok szelepsapkáit, ne használjon az el őírttól
eltérő szelepsapkákat. A szelepsapka megszorulhat.
n A gumiabroncsnyomásra figyelmeztető rendszer szelepeinek és jel -
adóinak károsodását elkerülendő (g umiabroncsnyomásra figyelmez-
tető rendszerrel felszerelt gépjárművek)
Miután az egyik gumiabroncsot folyékony tömítőanyaggal javított a meg,
előfordulhat, hogy a gumiabroncsnyomásra figyelmeztető rendszer szelepei
és jeladói nem működnek megfelelően. Ha folyékony tömítőanyagot hasz-
nált, mielőbb lépjen kapcsolatba bármely hivatalos Toyota márkakereske-
déssel, szervizzel vagy más, megbízható szakemberrel vagy egyéb , megfe-
lelő tanúsítványokkal rendelkező szervizzel. Folyékony tömítőan yag
alkalmazása után, a gumiabroncs javításakor, cseréjekor gondosk odjon ró-
la, hogy a gumiabroncsnyomásra figyelmeztető rendszer szelepein ek és
jeladóinak cseréjére is sor kerüljön. ( 662. o.)
n Haladás egyenetlen útfelületen
Legyen különösen óvatos, ha laza felületű vagy kátyús útszakasz on halad.
Ilyen körülmények között csökkenhet a gumiabroncsok felfúvási n yomása,
ami csökkenti az abroncsok rugózási képességét. Ezenkívül rossz útfelüle-
ten megsérülhetnek maguk a gumiabroncsok, valamint a gépjármű kerék-
tárcsái és a karosszéria is.
n Ha menet közben az egyes gumiabroncsok nyomása alacsony szintre
csökken
Ne haladjon tovább, mivel ilyen esetben a gumiabroncsok és/vagy a kerék-
tárcsák súlyosan megsérülhetnek.

6837-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

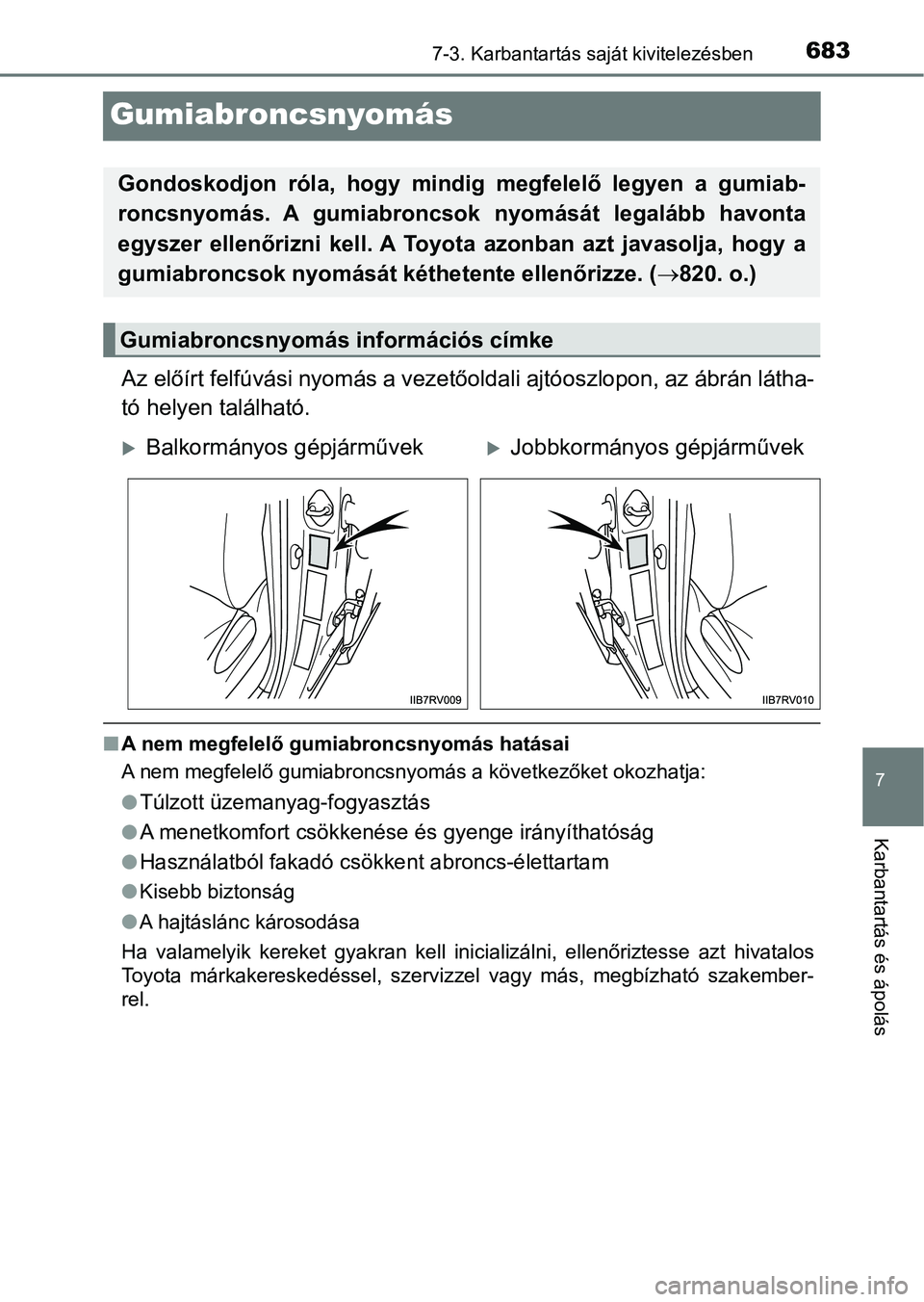

Gumiabroncsnyomás
Az előírt felfúvási nyomás a vezetőoldali ajtóoszlopon, az ábrán látha-
tó helyen található.
n A nem megfelelő gumiabroncsnyomás hatásai
A nem megfelelő gumiabroncsnyomás a következőket okozhatja:
l
Túlzott üzemanyag-fogyasztás
lA menetkomfort csökkenése és gyenge irányíthatóság
lHasználatból fakadó csökke nt abroncs-élettartam
lKisebb biztonság
l A hajtáslánc károsodása
Ha valamelyik kereket gyakran kell inicializálni, ellenőriztess e azt hivatalos
Toyota márkakereskedéssel, szervizzel vagy más, megbízható szak ember-
rel.
Gondoskodjon róla, hogy mindig megfelelő legyen a gumiab-
roncsnyomás. A gumiabroncsok nyomását legalább havonta
egyszer ellenőrizni kell. A Toyo ta azonban azt javasolja, hogy a
gumiabroncsok nyomását kéthetente ellenőrizze. ( 820. o.)
Gumiabroncsnyomás információs címke
Balkormányos gépjárművekJobbkormányos gépjárművek

6847-3. Karbantartás saját kivitelezésben

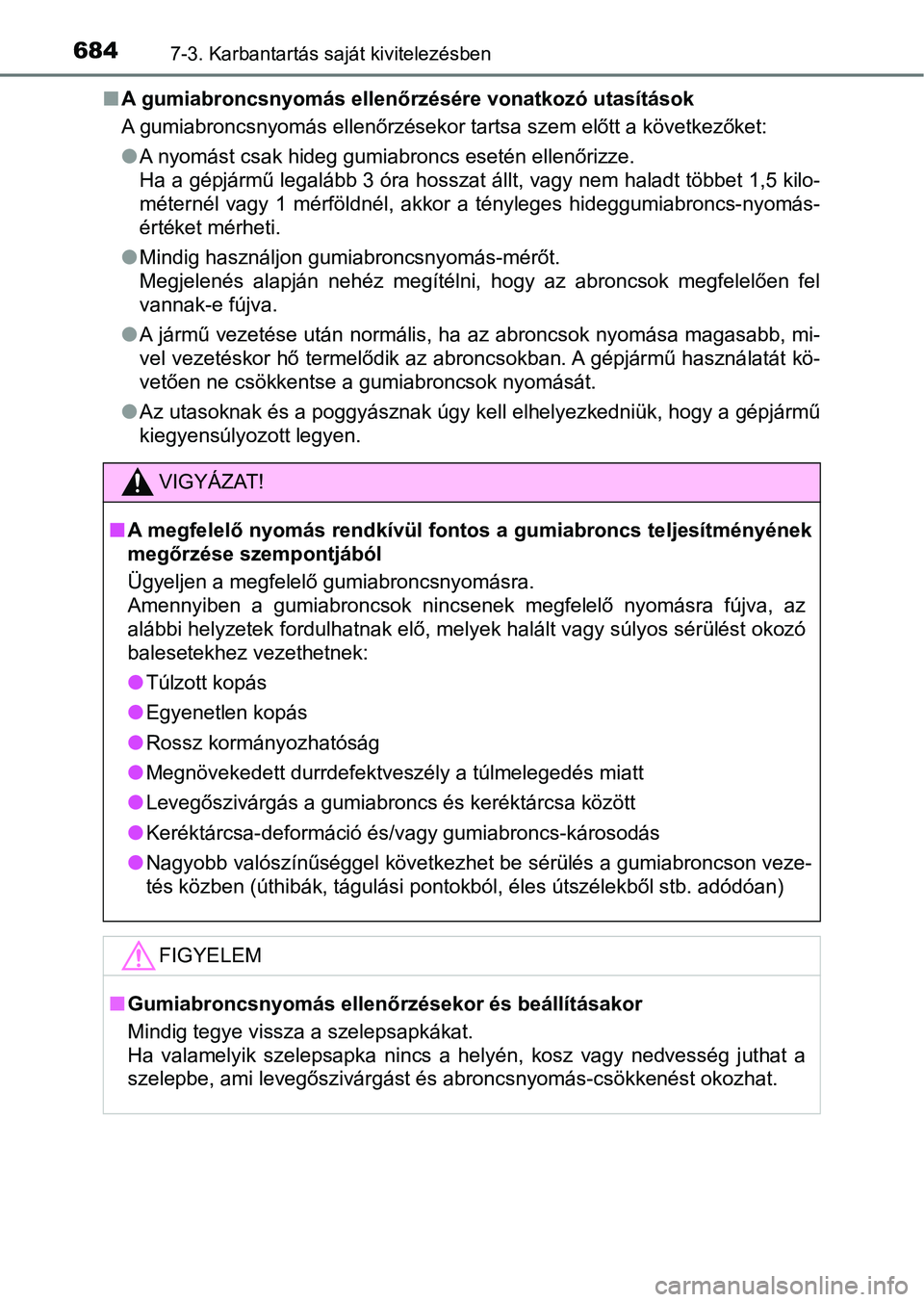

nA gumiabroncsnyomás ellenőr zésére vonatkozó utasítások
A gumiabroncsnyomás ellenőrzésekor tartsa szem előtt a következ őket:
l A nyomást csak hideg gumiabroncs esetén ellenőrizze.
Ha a gépjármű legalább 3 óra hosszat állt, vagy nem haladt több et 1,5 kilo-
méternél vagy 1 mérföldnél, akkor a tényleges hideggumiabroncs- nyomás-
értéket mérheti.
l Mindig használjon gumiabroncsnyomás-mérőt.
Megjelenés alapján nehéz megítélni, hogy az abroncsok megfelelő en fel
vannak-e fújva.
l A jármű vezetése után normális, ha az abroncsok nyomása magasabb, mi-
vel vezetéskor hő termelődik az abroncsokban. A gépjármű haszná latát kö-
vetően ne csökkentse a gumiabroncsok nyomását.
l Az utasoknak és a poggyásznak úgy kell elhelyezkedniük, hogy a gépjármű
kiegyensúlyozott legyen.
VIGYÁZAT!
n A megfelelő nyomás rendkívül fontos a gumiabroncs teljesítményé nek
megőrzése szempontjából
Ügyeljen a megfelelő gumiabroncsnyomásra.
Amennyiben a gumiabroncsok nincsenek megfelelő nyomásra fújva, az
alábbi helyzetek fordulhatnak elő, melyek halált vagy súlyos sé rülést okozó
balesetekhez vezethetnek:
l Túlzott kopás
l Egyenetlen kopás
l Rossz kormányozhatóság
l Megnövekedett durrdefektveszély a túlmelegedés miatt
l Levegőszivárgás a gumiabroncs és keréktárcsa között
l Keréktárcsa-deformáció és/vagy gumiabroncs-károsodás
l Nagyobb valószínűséggel következhet be sérülés a gumiabroncson veze-
tés közben (úthibák, tágulási pontokból, éles útszélekből stb. adódóan)
FIGYELEM
nGumiabroncsnyomás ellenő rzésekor és beállításakor
Mindig tegye vissza a szelepsapkákat.
Ha valamelyik szelepsapka nincs a helyén, kosz vagy nedvesség j uthat a
szelepbe, ami levegőszivárgást és abroncsnyomás-csökkenést okoz hat.

6857-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

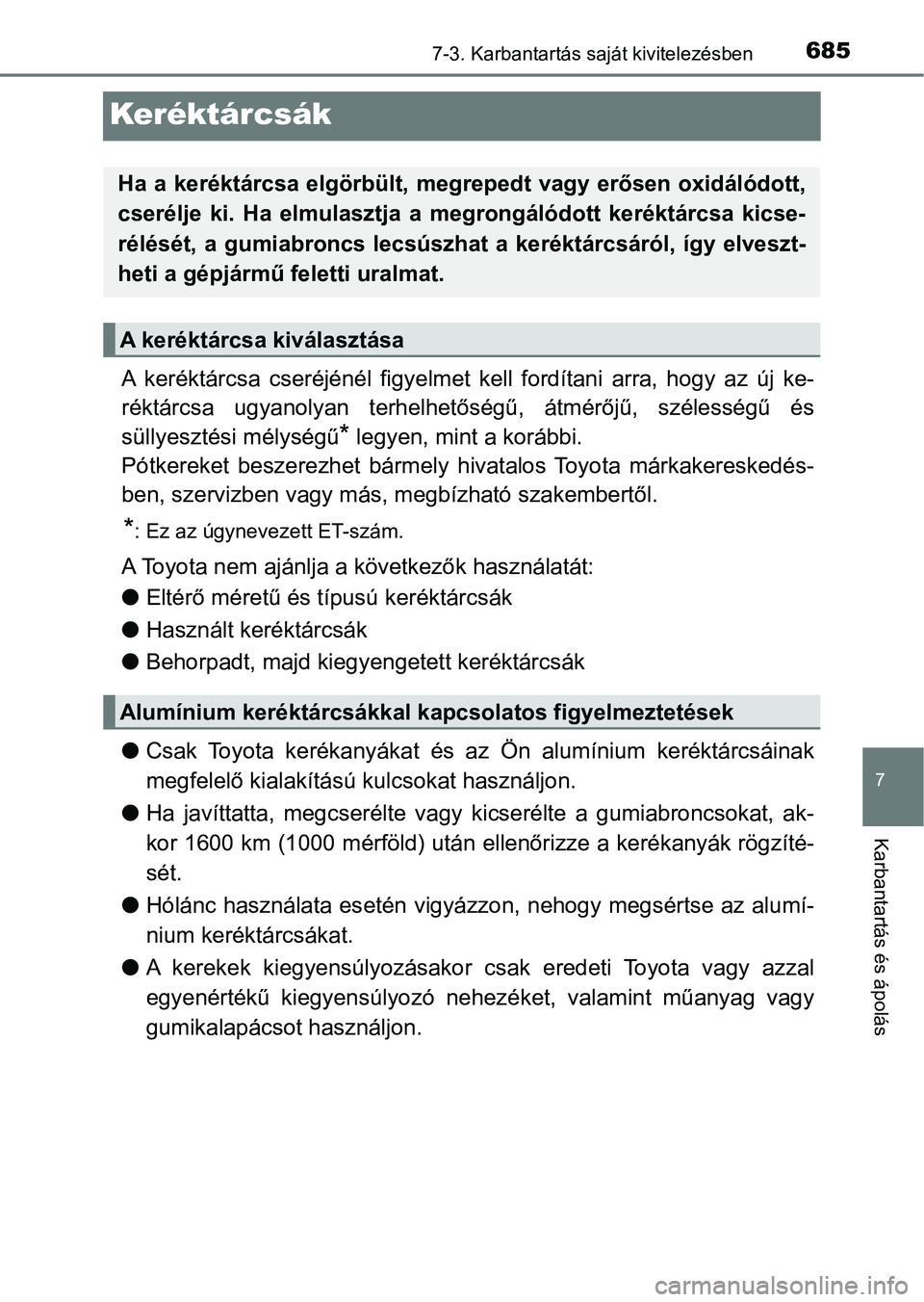

Keréktárcsák
A keréktárcsa cseréjénél figyelmet kell fordítani arra, hogy az új ke-
réktárcsa ugyanolyan terhelhet őségű, átmérőjű, szélességű és
süllyesztési mélységű
* legyen, mint a korábbi.
Pótkereket beszerezhet bármely hivatalos Toyota márkakereskedés -
ben, szervizben v agy más, megbízhat ó szakembertől.
*: Ez az úgynevezett ET-szám.
A Toyota nem ajánlja a következők használatát:
lEltérő méretű és típusú keréktárcsák
l Használt keréktárcsák
l Behorpadt, majd kiegy engetett keréktárcsák
l Csak Toyota kerékanyákat és az Ön alumínium keréktárcsáinak
megfelelő kialakítású kulcsokat használjon.
l Ha javíttatta, megcserélte vagy kicserélte a gumiabroncsokat, a k-
kor 1600 km (1000 mérföld) után ellenőrizze a kerékanyák rögzíté-
sét.
l Hólánc használata esetén vigyázzon, nehogy megsértse az alumí-
nium keréktárcsákat.
l A kerekek kiegyensúlyozásakor csak eredeti Toyota vagy azzal
egyenértékű kiegyensúlyozó nehezéket, valamint műanyag vagy
gumikalapácsot használjon.
Ha a keréktárcsa elgörbült, megrepedt vagy erősen oxidálódott,
cserélje ki. Ha elmulasztja a megrongálódott keréktárcsa kicse-
rélését, a gumiabroncs lecsúszhat a keréktárcsáról, így elveszt -
heti a gépjármű feletti uralmat.
A keréktárcsa kiválasztása
Alumínium keréktárcsákkal kapcsolatos figyelmeztetések

6867-3. Karbantartás saját kivitelezésben

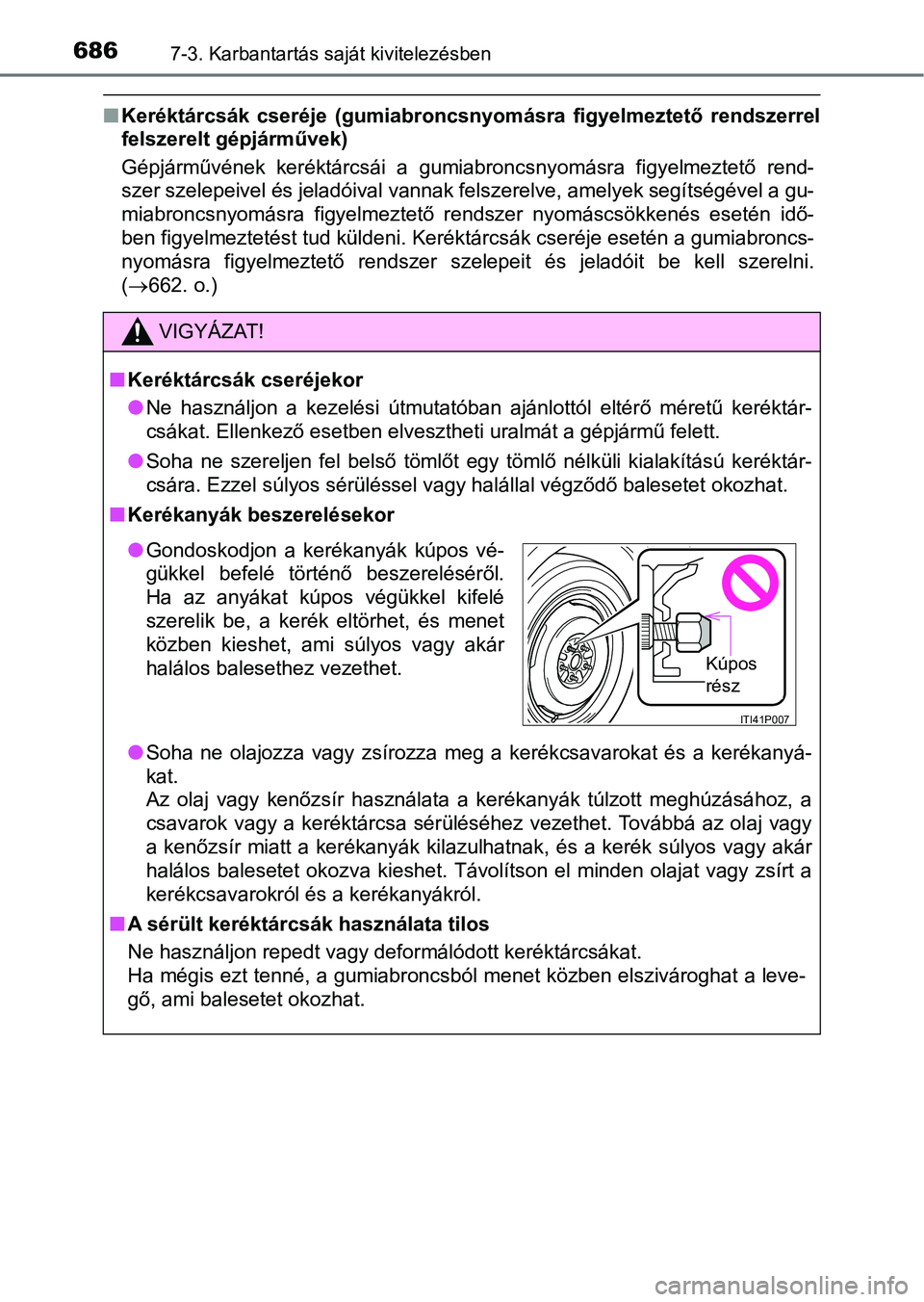

nKeréktárcsák cseréje (gumiabroncsnyo másra figyelmeztető rendszerrel
felszerelt gépjárművek)
Gépjárművének keréktárcsái a gumiabroncsnyomásra figyelmeztető rend-
szer szelepeivel és jeladóival vannak felszerelve, amelyek segí tségével a gu-
miabroncsnyomásra figyelmeztető rendszer nyomáscsökkenés esetén idő-
ben figyelmeztetést tud küldeni. Keréktárcsák cseréje esetén a gumiabroncs-
nyomásra figyelmeztető rendszer szelepeit és jeladóit be kell szerelni.
(  662. o.)
VIGYÁZAT!
nKeréktárcsák cseréjekor
lNe használjon a kezelési útmutatóban ajánlottól eltérő méretű keréktár-
csákat. Ellenkező esetben elvesztheti uralmát a gépjármű felett .
l Soha ne szereljen fel belső tömlőt egy tömlő nélküli kialakítás ú keréktár-
csára. Ezzel súlyos sérüléssel vagy halállal végződő balesetet okozhat.
n Kerékanyák beszerelésekor
lSoha ne olajozza vagy zsírozza meg a kerékcsavarokat és a kerékanyá-
kat.
Az olaj vagy kenőzsír használata a kerékanyák túlzott meghúzásá hoz, a
csavarok vagy a keréktárcsa sérüléséhez vezethet. Továbbá az ol aj vagy
a kenőzsír miatt a kerékanyák kilazulhatnak, és a kerék súlyos vagy akár
halálos balesetet okozva kieshet. Távolítson el minden olajat vagy zsírt a
kerékcsavarokról és a kerékanyákról.
n A sérült keréktárcsák használata tilos
Ne használjon repedt vagy deformálódott keréktárcsákat.
Ha mégis ezt tenné, a gumiabroncsból menet közben elszivároghat a leve-
gő, ami balesetet okozhat.
l Gondoskodjon a kerékanyák kúpos vé-
gükkel befelé történő beszereléséről.
Ha az anyákat kúpos végükkel kifelé
szerelik be, a kerék eltörhet, és menet
közben kieshet, ami súlyos vagy akár
halálos balesethez vezethet.
ITI41P007
.~SRV
UpV]

6877-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

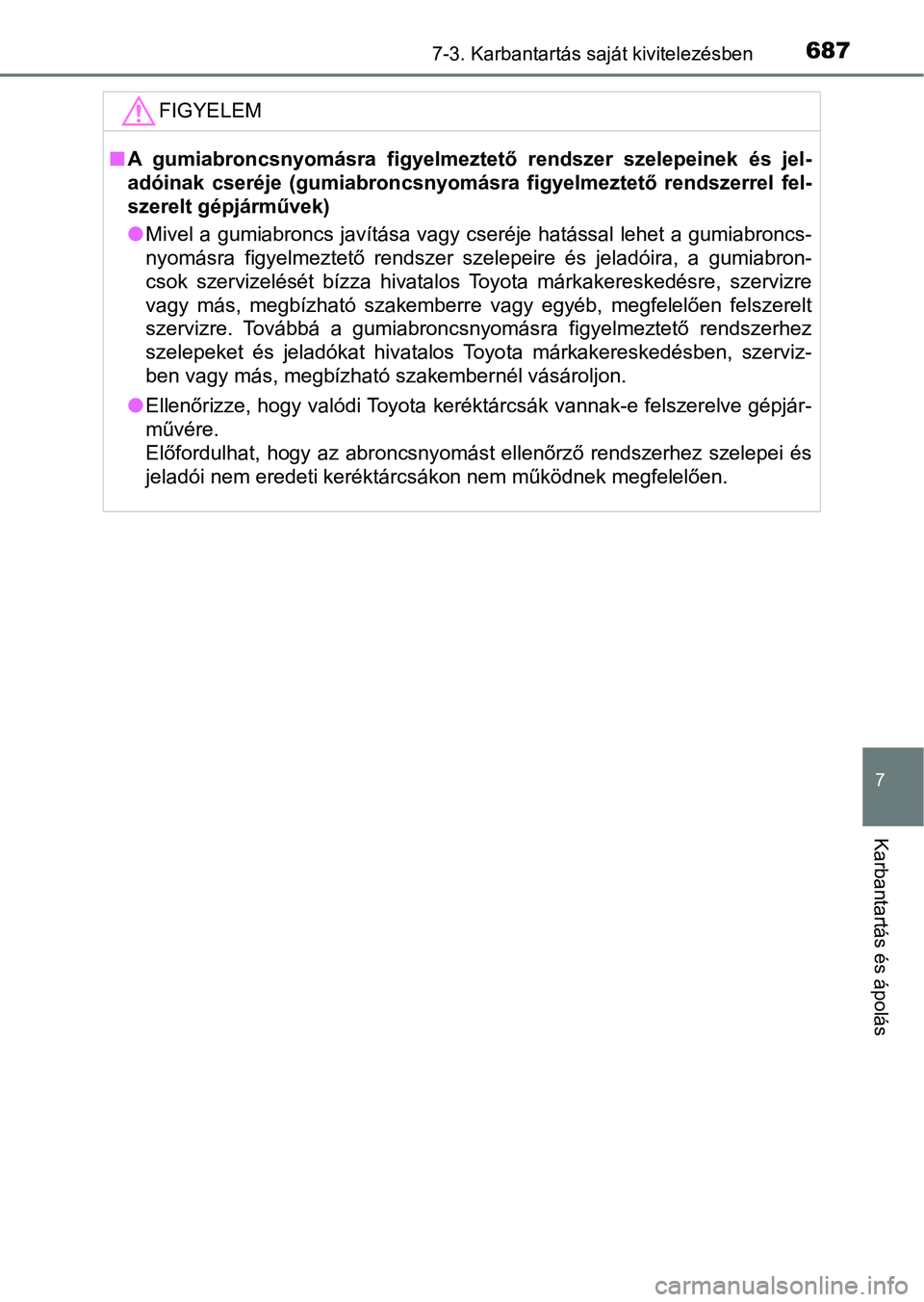

FIGYELEM
nA gumiabroncsnyomásra figyelmeztető rendszer szelepeinek és jel -
adóinak cseréje (gumiabroncsnyom ásra figyelmeztető rendszerrel fel-
szerelt gépjárművek)
l Mivel a gumiabroncs javítása vagy cseréje hatással lehet a gumiabroncs-
nyomásra figyelmeztető rendszer szelepeire és jeladóira, a gumi abron-
csok szervizelését bízza hivatalos Toyota márkakereskedésre, sz ervizre
vagy más, megbízható szakemberre vagy egyéb, megfelelően felszerelt
szervizre. Továbbá a gumiabroncsnyomásra figyelmeztető rendszer hez
szelepeket és jeladókat hivatalos Toyota márkakereskedésben, sz erviz-
ben vagy más, megbízható szakembernél vásároljon.
l Ellenőrizze, hogy valódi Toyota keréktárcsák vannak-e felszerel ve gépjár-
művére.
Előfordulhat, hogy az abroncsnyomást ellenőrző rendszerhez szel epei és
jeladói nem eredeti keréktárcsákon nem működnek megfelelően.

6887-3. Karbantartás saját kivitelezésben

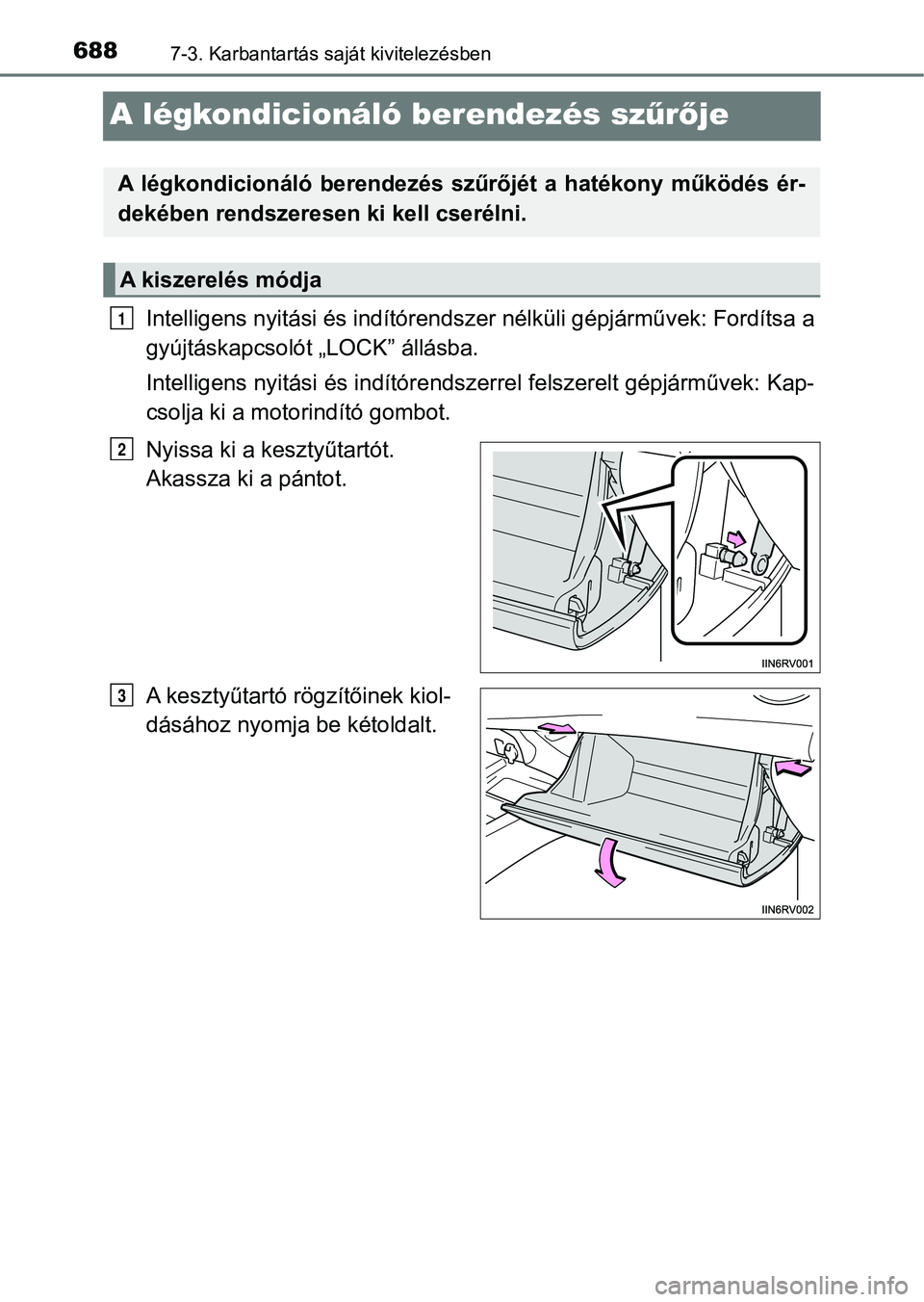

A légkondicionáló berendezés szűrő je
Intelligens nyitási és indítórends zer nélküli gépjárművek: Fordítsa a
gyújtáskapcsolót „LOCK” állásba.
Intelligens nyitási és indítórend szerrel felszerelt gépjárművek: Kap-
csolja ki a motorindító gombot.
Nyissa ki a kesztyűtartót.
Akassza ki a pántot.
A kesztyűtartó r ögzítőinek kiol-
dásához nyomja be kétoldalt.
A légkondicionáló berendezés sz űrőjét a hatékony működés ér-
dekében rendszeresen ki kell cserélni.
A kiszerelés módja
1
2
3

6897-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

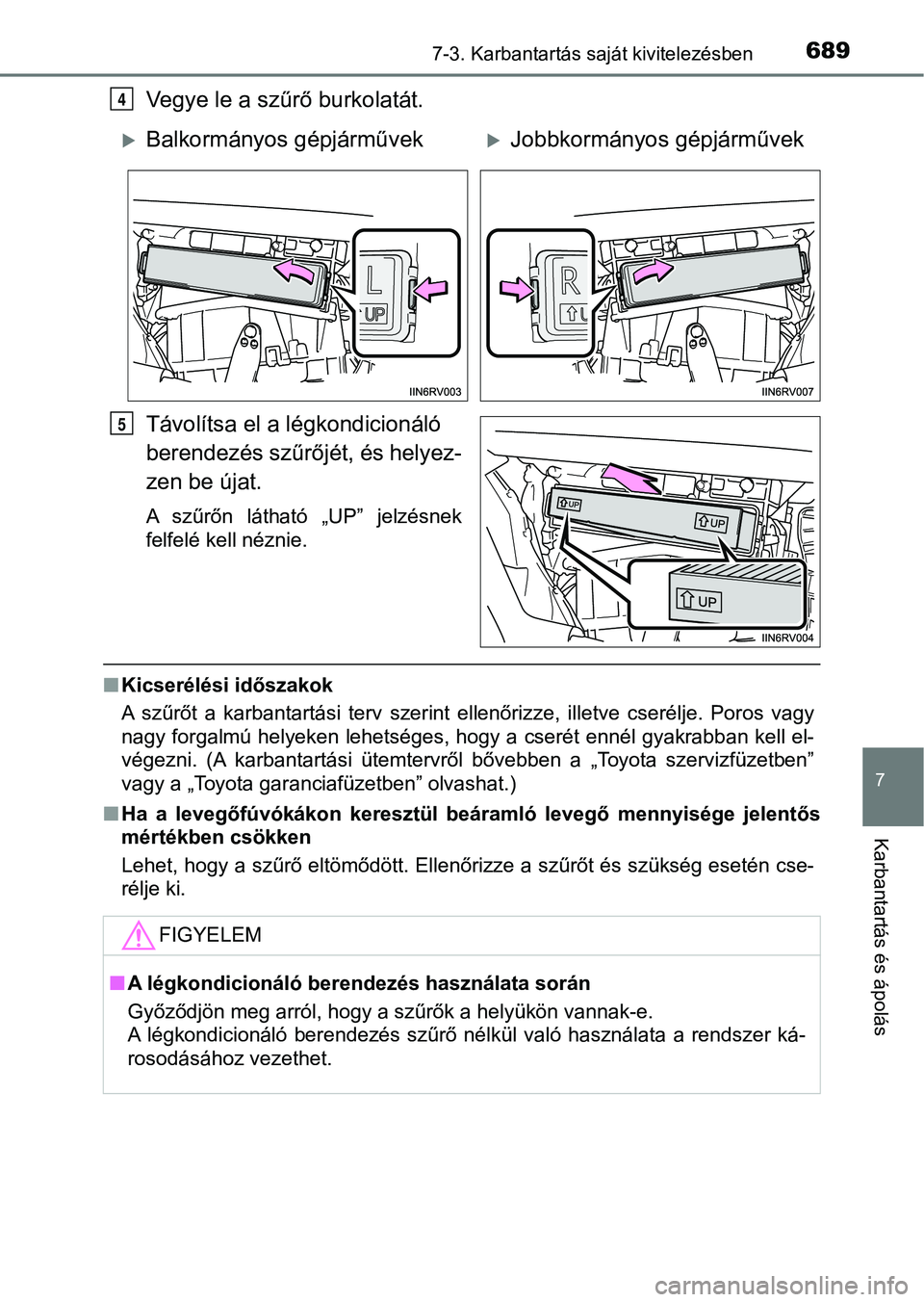

Vegye le a szűrő burkolatát.
Távolítsa el a légkondicionáló
berendezés szűrőjét, és helyez-
zen be újat.
A szűrőn látható „UP” jelzésnek
felfelé kell néznie.
nKicserélési időszakok
A szűrőt a karbantartási terv szerint ellenőrizze, illetve cserélje. Poros vagy
nagy forgalmú helyeken lehetséges, hogy a cserét ennél gyakrabb an kell el-
végezni. (A karbantartási ütemtervről bővebben a „Toyota szervi zfüzetben”
vagy a „Toyota garanciafüzetben” olvashat.)
n Ha a levegőfúvókákon keresztül beáramló levegő mennyisége jelen tős
mértékben csökken
Lehet, hogy a szűrő eltömődött. Ellenőrizze a szűrőt és szükség esetén cse-
rélje ki.
4
Balkormányos gépjárművekJobbkormányos gépjárművek
5
FIGYELEM
n A légkondicionáló berendezés használata során
Győződjön meg arról, hogy a szűrők a helyükön vannak-e.
A légkondicionáló berendezés szűrő nélkül való használata a ren dszer ká-
rosodásához vezethet.

6907-3. Karbantartás saját kivitelezésben
Távirányító/elektronikus kulcs eleme
lLaposfejű csavarhúzó
l Kis laposfejű csavarhúzó
l Lítium elem: CR1620 (intelligens nyitási és indítórendszer nélk üli
gépjárművek) vagy CR2032 (intelligens nyitási és indítórendszer rel
felszerelt gépjárművek)
Intelligens nyitási és indítór endszer nélküli gépjárművek
Vegye le a borítást.
A kulcs sérülésének megelőzése
érdekében fogja kendőbe a csa-
varhúzó hegyét.
Távolítsa el az elem fedelét.
Vegye ki a lemerült elemet.
Rakja be az új elemet a „+” végével
felfelé.
Intelligens nyitási és indítórend-
szerrel felszerelt gépjárművek
Ha lemerült az elem, helyezzen be újat.
Ehhez a következőkre lesz szüksége:
Elemcsere
1
2
3
