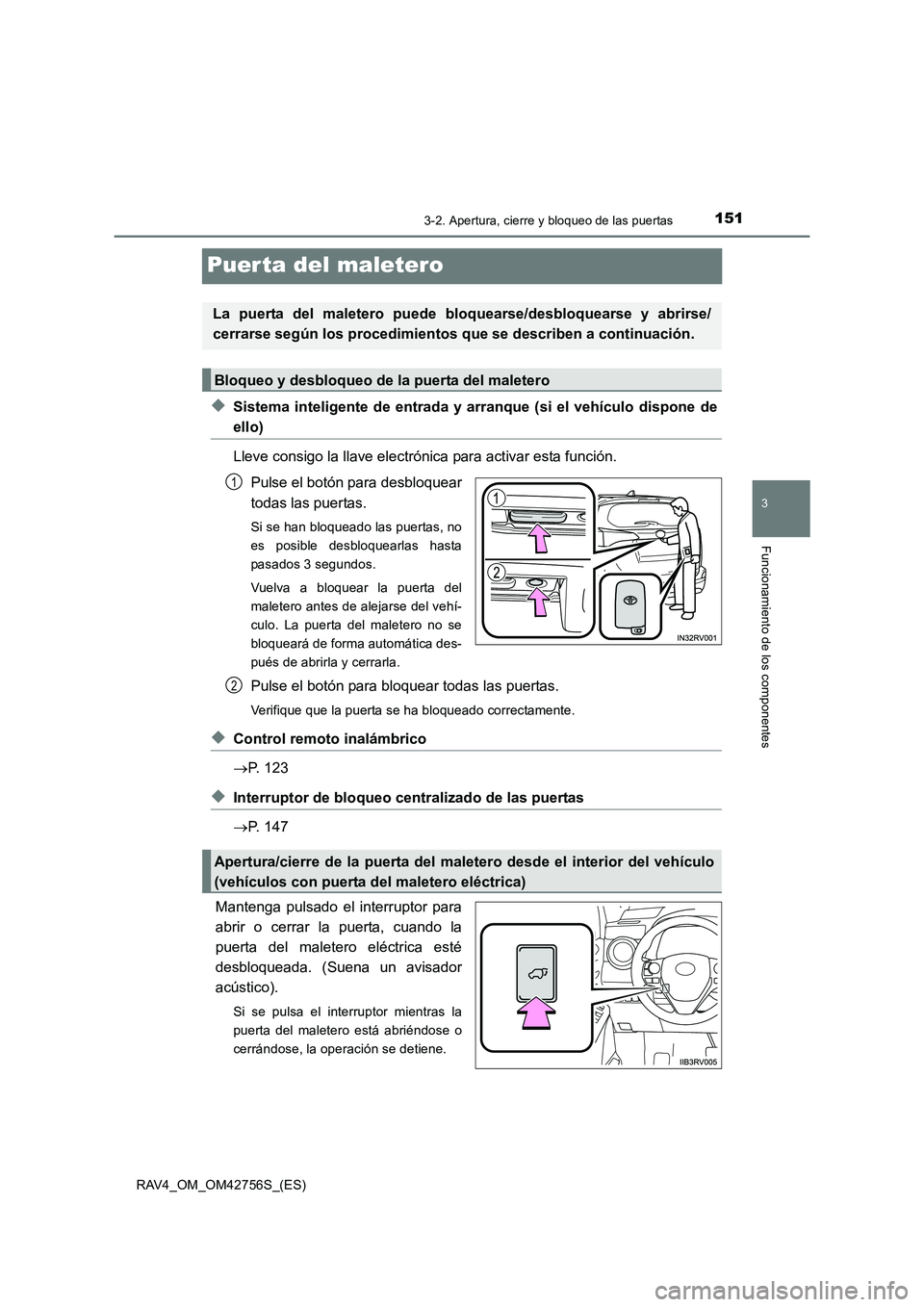

TOYOTA RAV4 2017 Manual del propietario (in Spanish)

151
3
3-2. Apertura, cierre y bloqueo de las puertas
Funcionamiento de los componentes
RAV4_OM_OM42756S_(ES)
Puer ta del maletero
◆Sistema inteligente de entrada y arranque (si el vehículo dispone de
ello)
Lleve consigo la llave electrónica para activar esta función.Pulse el botón para desbloquear
todas las puertas.
Si se han bloqueado las puertas, no
es posible desbloquearlas hasta
pasados 3 segundos.
Vuelva a bloquear la puerta del
maletero antes de alejarse del vehí-
culo. La puerta del maletero no se
bloqueará de forma automática des-
pués de abrirla y cerrarla.
Pulse el botón para bloquear todas las puertas.
Verifique que la puerta se ha bloqueado correctamente.
◆Control remoto inalámbrico
→P. 123
◆Interruptor de bloqueo centralizado de las puertas
→P. 147
Mantenga pulsado el interruptor para
abrir o cerrar la puerta, cuando la
puerta del maletero eléctrica esté
desbloqueada. (Suena un avisador
acústico).
Si se pulsa el interruptor mientras la
puerta del maletero está abriéndose o
cerrándose, la operación se detiene.
La puerta del maletero puede bloquearse/desbloquearse y abrirse/
cerrarse según los procedimientos que se describen a continuación.
Bloqueo y desbloqueo de la puerta del maletero
1
Apertura/cierre de la puerta del maletero desde el interior del vehículo
(vehículos con puerta del maletero eléctrica)
2

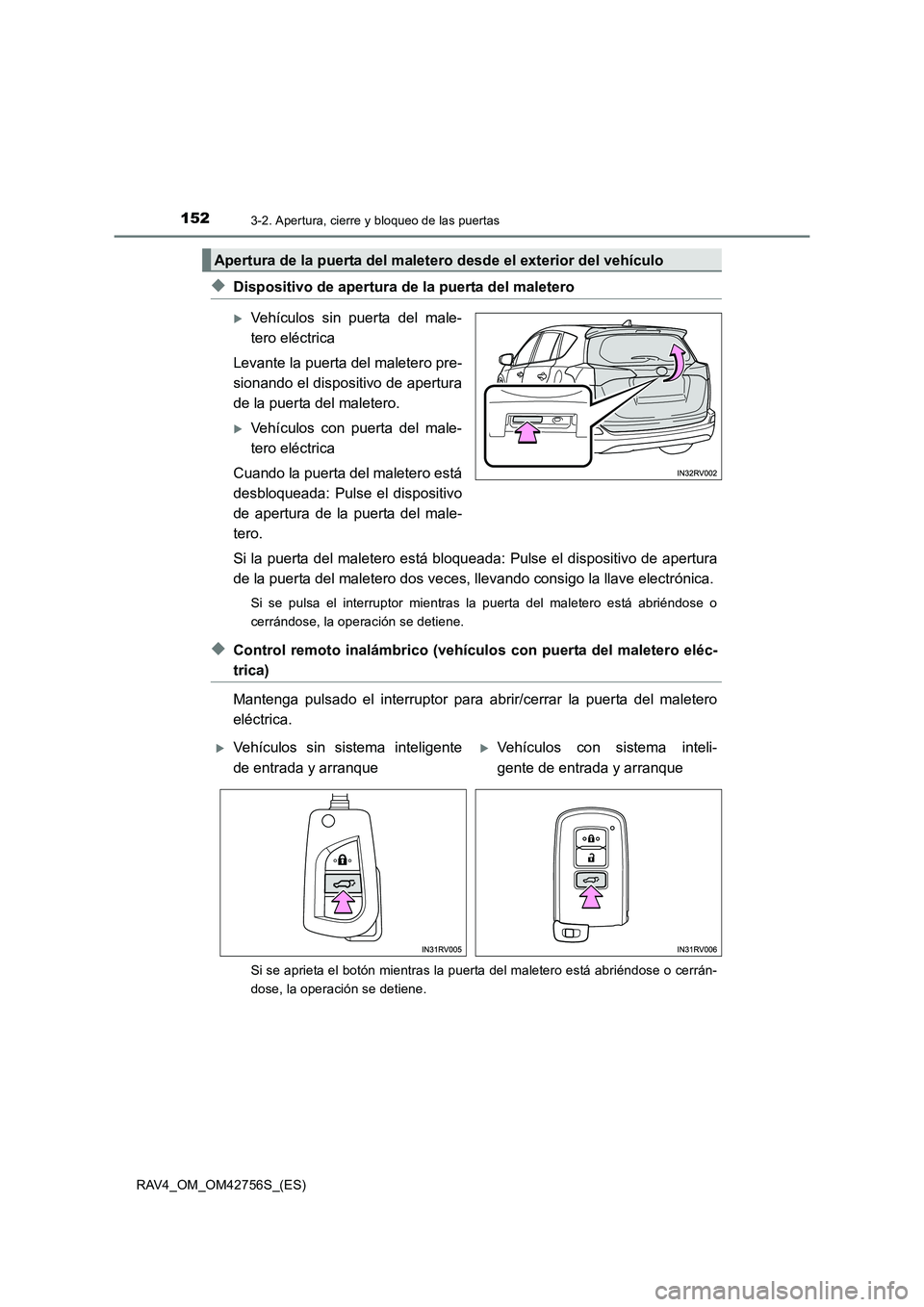

1523-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42756S_(ES)
◆Dispositivo de apertura de la puerta del maletero
XVehículos sin puerta del male-
tero eléctrica
Levante la puerta del maletero pre-
sionando el dispositivo de apertura
de la puerta del maletero.
XVehículos con puerta del male-
tero eléctrica
Cuando la puerta del maletero está
desbloqueada: Pulse el dispositivo
de apertura de la puerta del male-
tero.
Si la puerta del maletero está bloqueada: Pulse el dispositivo de apertura
de la puerta del maletero dos veces, llevando consigo la llave electrónica.
Si se pulsa el interruptor mientras la puerta del maletero está abriéndose o
cerrándose, la operación se detiene.
◆Control remoto inalámbrico (vehículos con puerta del maletero eléc-
trica)
Mantenga pulsado el interruptor para abrir/cerrar la puerta del maletero
eléctrica.
Si se aprieta el botón mientras la puerta del maletero está abriéndose o cerrán-
dose, la operación se detiene.
Apertura de la puerta del malete ro desde el exterior del vehículo
XVehículos sin sistema inteligente
de entrada y arranqueXVehículos con sistema inteli-
gente de entrada y arranque

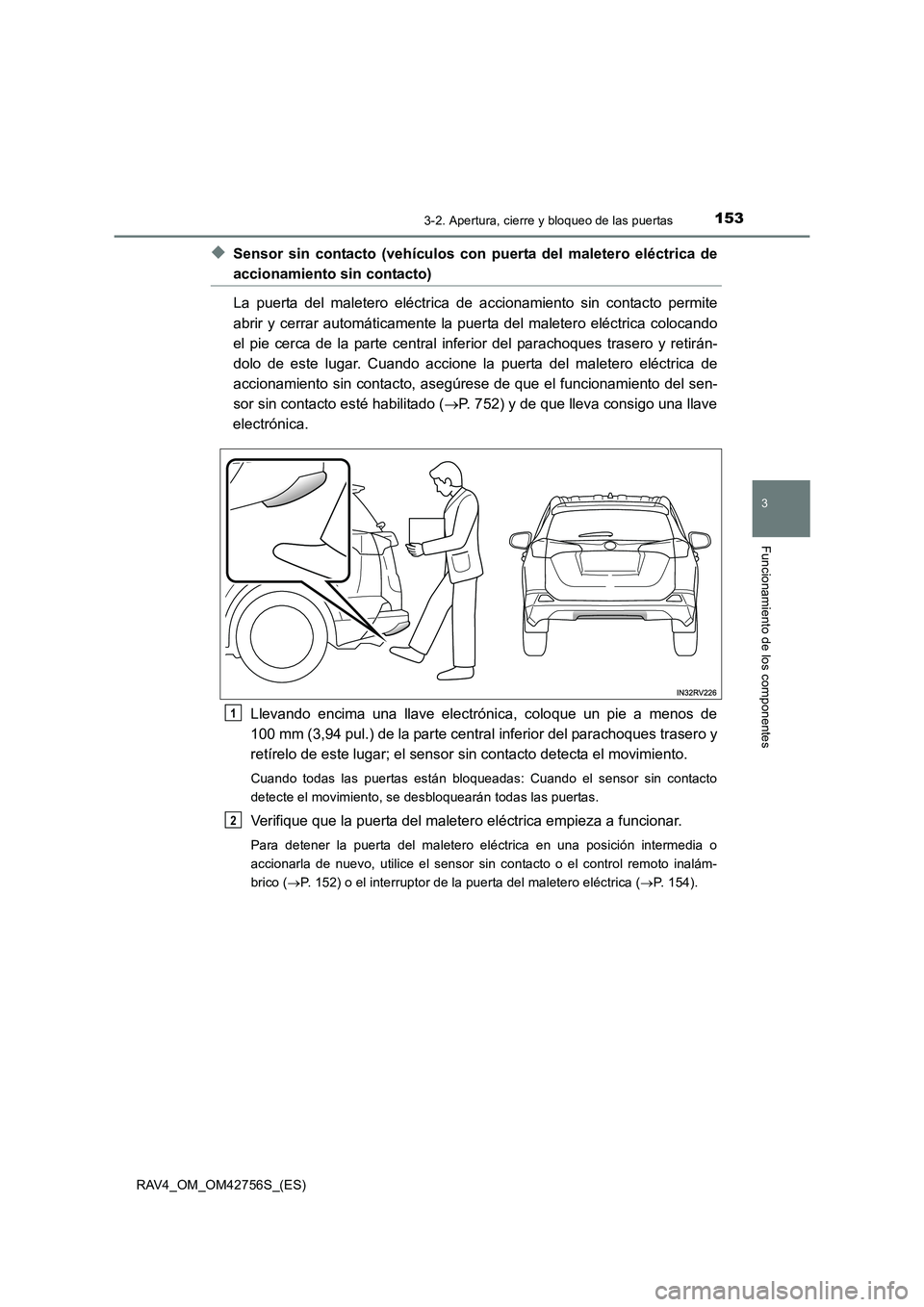

1533-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42756S_(ES)
◆Sensor sin contacto (vehículos con puerta del maletero eléctrica de
accionamiento sin contacto)
La puerta del maletero eléctrica de accionamiento sin contacto permite
abrir y cerrar automáticamente la puerta del maletero eléctrica colocando
el pie cerca de la parte central inferior del parachoques trasero y retirán-
dolo de este lugar. Cuando accione la puerta del maletero eléctrica de
accionamiento sin contacto, asegúrese de que el funcionamiento del sen-
sor sin contacto esté habilitado (→P. 752) y de que lleva consigo una llave
electrónica.
Llevando encima una llave electrónica, coloque un pie a menos de
100 mm (3,94 pul.) de la parte central inferior del parachoques trasero y
retírelo de este lugar; el sensor sin contacto detecta el movimiento.
Cuando todas las puertas están bloqueadas: Cuando el sensor sin contacto
detecte el movimiento, se desbloquearán todas las puertas.
Verifique que la puerta del maletero eléctrica empieza a funcionar.
Para detener la puerta del maletero eléctrica en una posición intermedia o
accionarla de nuevo, utilice el sensor sin contacto o el control remoto inalám-
brico (→P. 152) o el interruptor de la puerta del maletero eléctrica ( →P. 154).
1
2

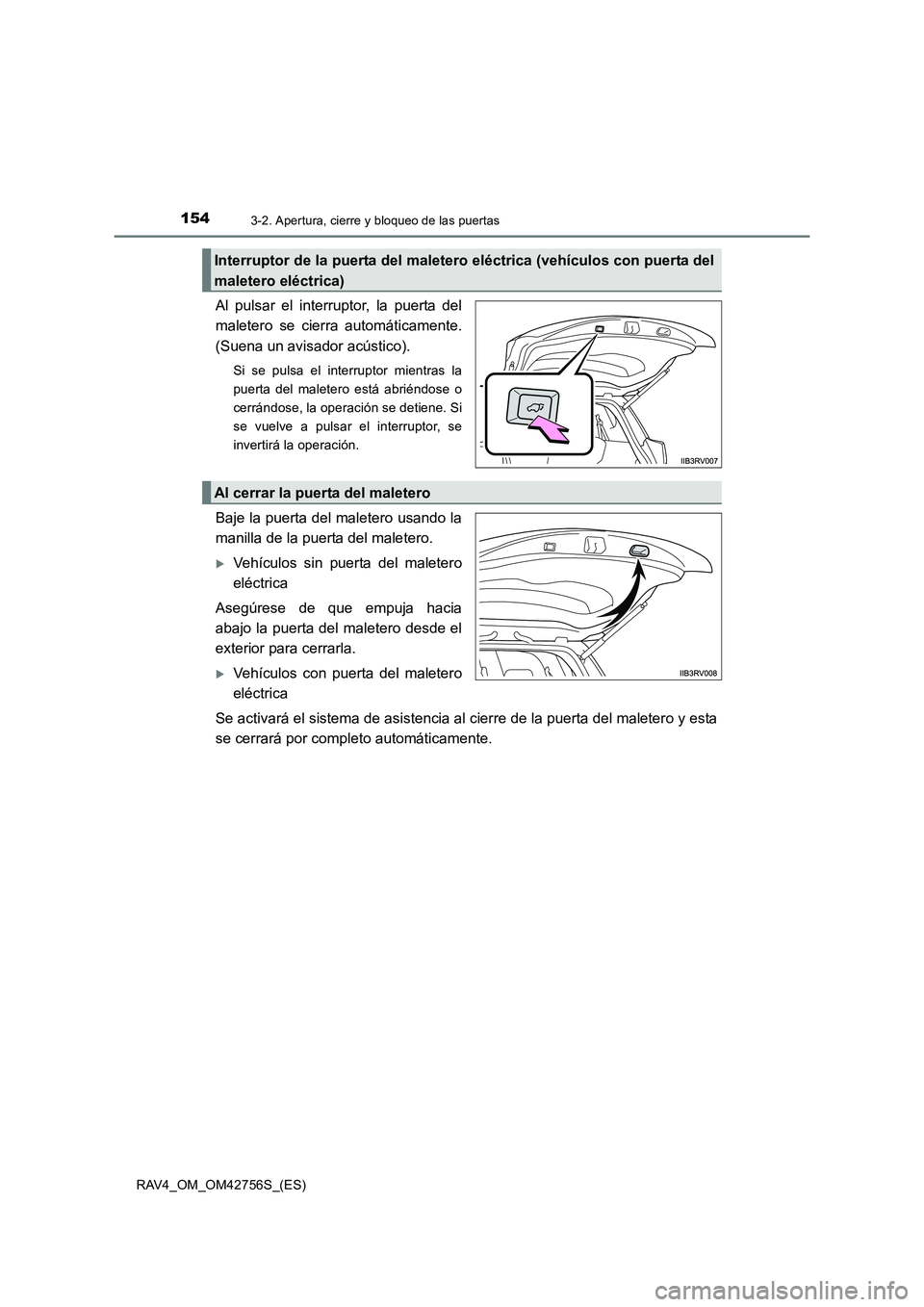

1543-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42756S_(ES)
Al pulsar el interruptor, la puerta del
maletero se cierra automáticamente.
(Suena un avisador acústico).
Si se pulsa el interruptor mientras la
puerta del maletero está abriéndose o
cerrándose, la operación se detiene. Si
se vuelve a pulsar el interruptor, se
invertirá la operación.
Baje la puerta del maletero usando la
manilla de la puerta del maletero.
XVehículos sin puerta del maletero
eléctrica
Asegúrese de que empuja hacia
abajo la puerta del maletero desde el
exterior para cerrarla.
XVehículos con puerta del maletero
eléctrica
Se activará el sistema de asistencia al cierre de la puerta del maletero y esta
se cerrará por completo automáticamente.
Interruptor de la puerta del maletero eléctrica (vehículos con puerta del
maletero eléctrica)
Al cerrar la puerta del maletero

1553-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42756S_(ES)
El sistema de la puerta del maletero eléctrica se puede desactivar mediante
la pantalla de información múltiple.Pulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione “Ajust. sist.” y, a continuación, pulse .
Pulse . (Se visualizará “Todo Desact.” en la pantalla de información
múltiple).
El sistema se habilitará/deshabilitará cada vez que pulse .
El sistema de la puerta del maletero eléctrica de accionamiento sin contacto
se puede deshabilitar desde la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione “Sensor apertura” y, a continuación, pulse .
Se mostrará “Pulse para cambiar modo activ. por pie puerta maletero
eléc” en la pantalla de información múltiple.
El sistema se habilitará/deshabilitará cada vez que pulse .
Cancelación del sistema de la puerta del maletero eléctrica (vehículos
con puerta del maletero eléctrica)
Cancelación del sistema de la puerta del maletero eléctrica de acciona-
miento sin contacto (vehículos co n puerta del maletero eléctrica de
accionamiento sin contacto)
1
2
3
4
1
2
3
4

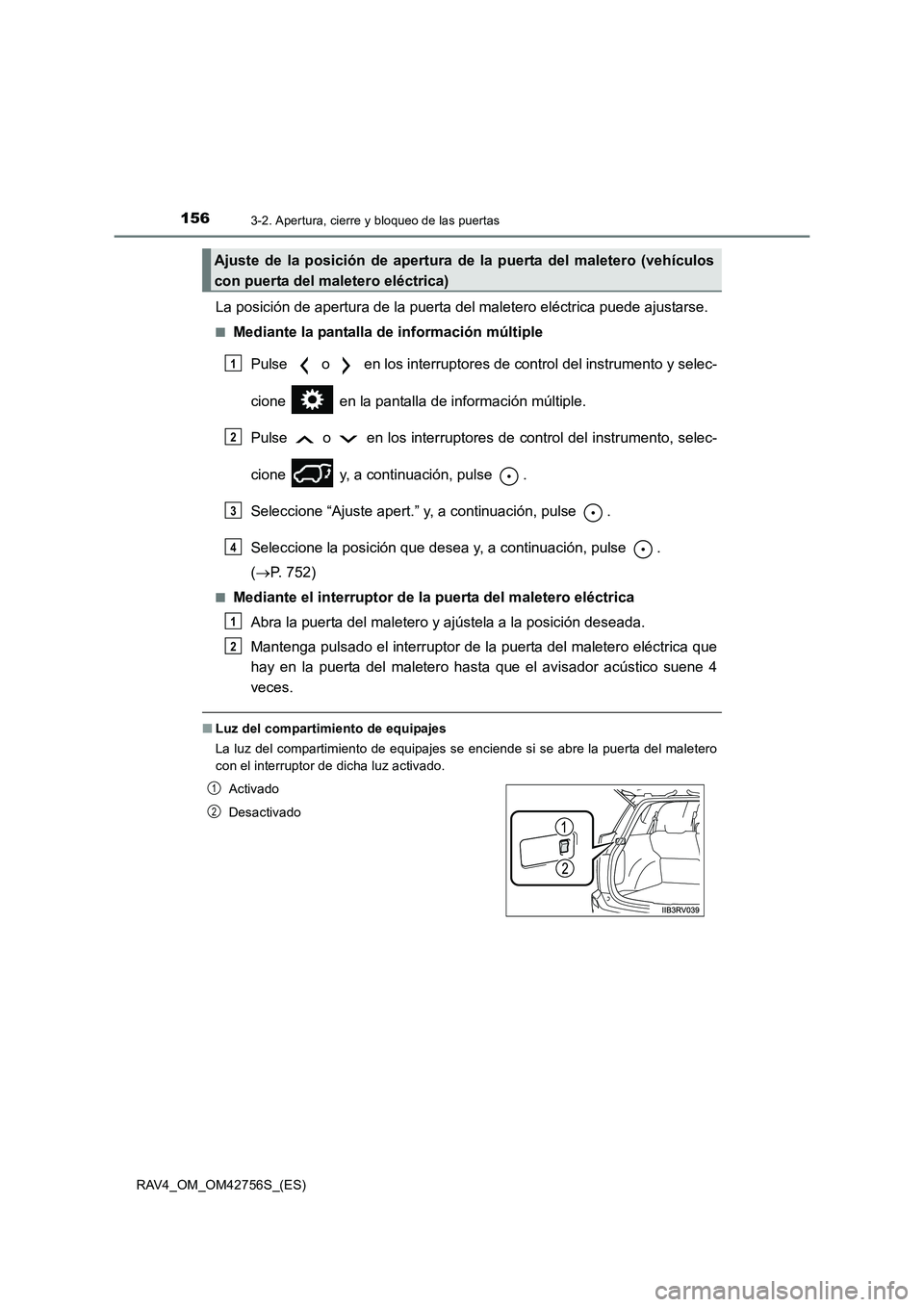

1563-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42756S_(ES)
La posición de apertura de la puerta del maletero eléctrica puede ajustarse.
■Mediante la pantalla de información múltiplePulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione “Ajuste apert.” y, a continuación, pulse .
Seleccione la posición que desea y, a continuación, pulse .
(→ P. 752)
■Mediante el interruptor de la puerta del maletero eléctrica
Abra la puerta del maletero y ajústela a la posición deseada.
Mantenga pulsado el interruptor de la puerta del maletero eléctrica que
hay en la puerta del maletero hasta que el avisador acústico suene 4
veces.
■Luz del compartimiento de equipajes
La luz del compartimiento de equipajes se enciende si se abre la puerta del maletero
con el interruptor de dicha luz activado.
Ajuste de la posición de apertura de la puerta del maletero (vehículos
con puerta del maletero eléctrica)
Activado
Desactivado
1
2
3
4
1
2
1
2

1573-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42756S_(ES)■

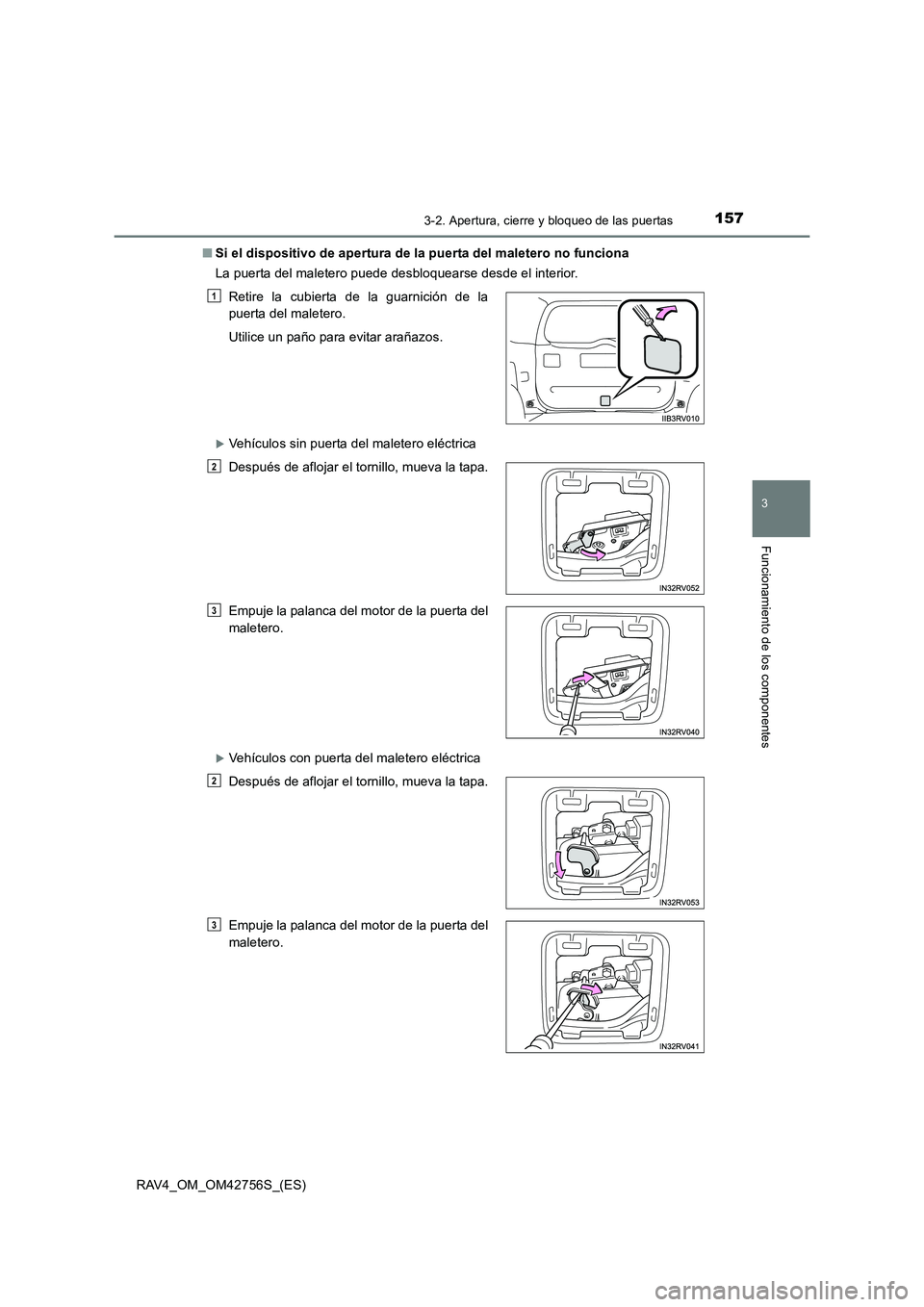

Si el dispositivo de apertura de la puerta del maletero no funciona
La puerta del maletero puede desbloquearse desde el interior.
XVehículos sin puerta del maletero eléctrica
XVehículos con puerta del maletero eléctrica Retire la cubierta de la guarnición de la
puerta del maletero.
Utilice un paño para evitar arañazos.
Después de aflojar el tornillo, mueva la tapa.
Empuje la palanca del motor de la puerta del
maletero.
Después de aflojar el tornillo, mueva la tapa.
Empuje la palanca del motor de la puerta del
maletero.
1
2
3
2
3

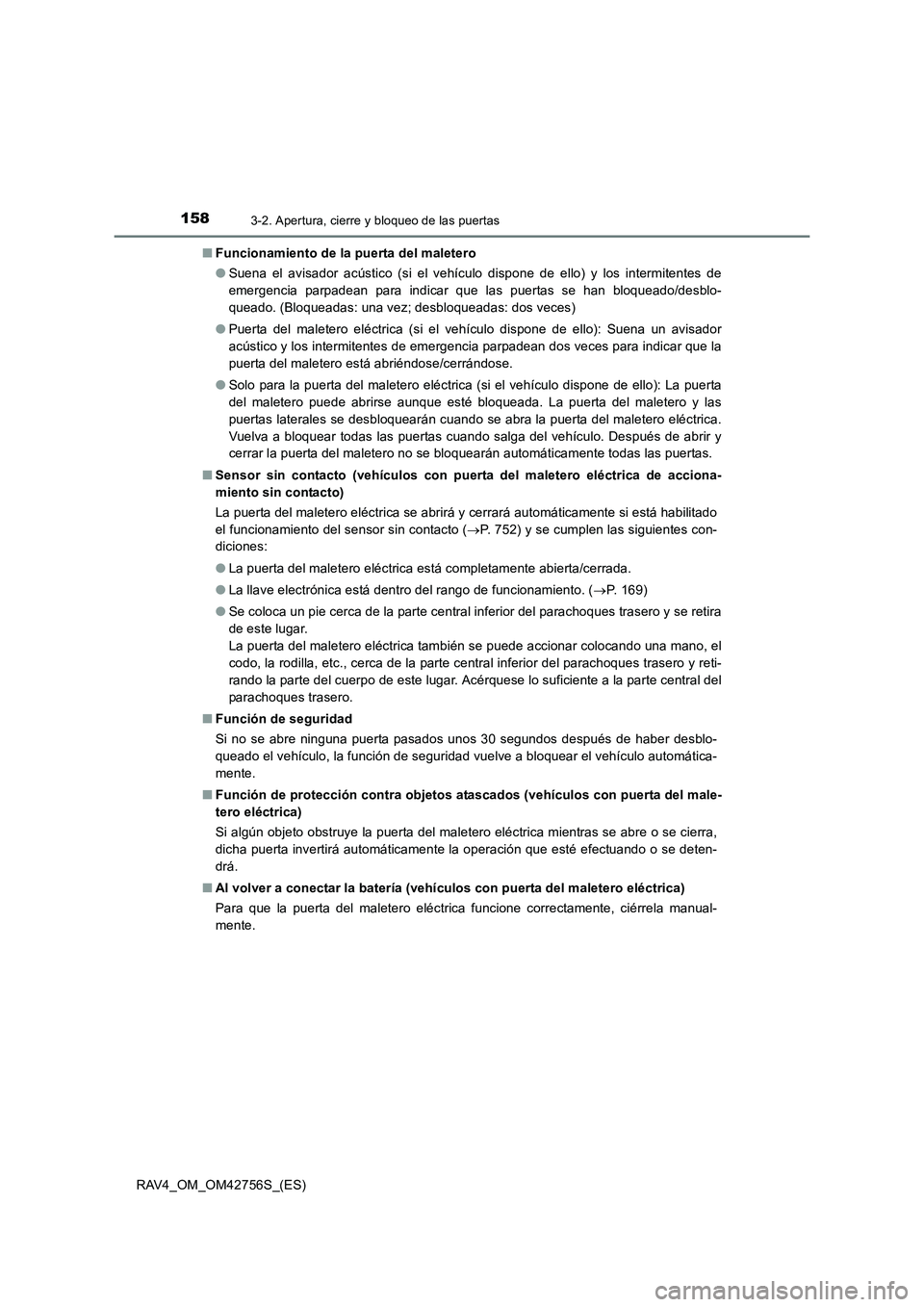

1583-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42756S_(ES)■
Funcionamiento de la puerta del maletero
●Suena el avisador acústico (si el vehículo dispone de ello) y los intermitentes de
emergencia parpadean para indicar que las puertas se han bloqueado/desblo-
queado. (Bloqueadas: una vez; desbloqueadas: dos veces)
● Puerta del maletero eléctrica (si el vehículo dispone de ello): Suena un avisador
acústico y los intermitentes de emergencia parpadean dos veces para indicar que la
puerta del maletero está abriéndose/cerrándose.
● Solo para la puerta del maletero eléctrica (si el vehículo dispone de ello): La puerta
del maletero puede abrirse aunque esté bloqueada. La puerta del maletero y las
puertas laterales se desbloquearán cuando se abra la puerta del maletero eléctrica.
Vuelva a bloquear todas las puertas cuando salga del vehículo. Después de abrir y
cerrar la puerta del maletero no se bloquearán automáticamente todas las puertas.
■ Sensor sin contacto (vehículos con puerta del maletero eléctrica de acciona-
miento sin contacto)
La puerta del maletero eléctrica se abrirá y cerrará automáticamente si está habilitado
el funcionamiento del sensor sin contacto ( →P. 752) y se cumplen las siguientes con-
diciones:
● La puerta del maletero eléctrica está completamente abierta/cerrada.
● La llave electrónica está dentro del rango de funcionamiento. ( →P. 169)
● Se coloca un pie cerca de la parte central inferior del parachoques trasero y se retira
de este lugar.
La puerta del maletero eléctrica también se puede accionar colocando una mano, el
codo, la rodilla, etc., cerca de la parte central inferior del parachoques trasero y reti-
rando la parte del cuerpo de este lugar. Acérquese lo suficiente a la parte central del
parachoques trasero.
■ Función de seguridad
Si no se abre ninguna puerta pasados unos 30 segundos después de haber desblo-
queado el vehículo, la función de seguridad vuelve a bloquear el vehículo automática-
mente.
■ Función de protección contra objetos atascados (vehículos con puerta del male-
tero eléctrica)
Si algún objeto obstruye la puerta del maletero eléctrica mientras se abre o se cierra,
dicha puerta invertirá automáticamente la operación que esté efectuando o se deten-
drá.
■ Al volver a conectar la batería (vehículos con puerta del maletero eléctrica)
Para que la puerta del maletero eléctrica funcione correctamente, ciérrela manual-
mente.

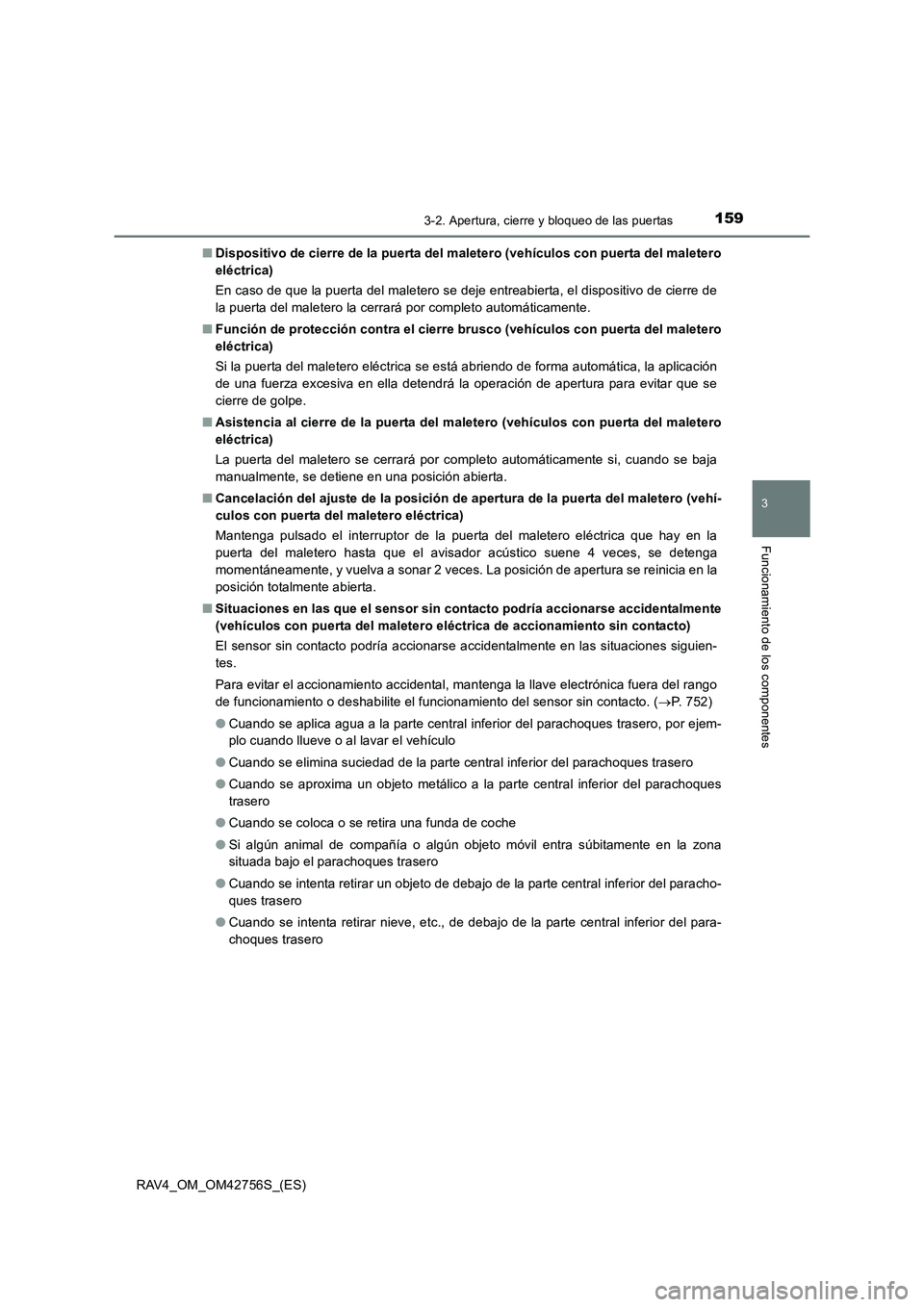

1593-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42756S_(ES)■
Dispositivo de cierre de la puerta del maletero (vehículos con puerta del maletero
eléctrica)
En caso de que la puerta del maletero se deje entreabierta, el dispositivo de cierre de
la puerta del maletero la cerrará por completo automáticamente.
■ Función de protección contra el cierre brusco (vehículos con puerta del maletero
eléctrica)
Si la puerta del maletero eléctrica se está abriendo de forma automática, la aplicación
de una fuerza excesiva en ella detendrá la operación de apertura para evitar que se
cierre de golpe.
■ Asistencia al cierre de la puerta del ma letero (vehículos con puerta del maletero
eléctrica)
La puerta del maletero se cerrará por completo automáticamente si, cuando se baja
manualmente, se detiene en una posición abierta.
■ Cancelación del ajuste de la posición de apertura de la puerta del maletero (vehí-
culos con puerta del maletero eléctrica)
Mantenga pulsado el interruptor de la puerta del maletero eléctrica que hay en la
puerta del maletero hasta que el avisador acústico suene 4 veces, se detenga
momentáneamente, y vuelva a sonar 2 veces. La posición de apertura se reinicia en la
posición totalmente abierta.
■ Situaciones en las que el sensor sin contacto podría accionarse accidentalmente
(vehículos con puerta del maletero eléctrica de accionamiento sin contacto)
El sensor sin contacto podría accionarse accidentalmente en las situaciones siguien-
tes.
Para evitar el accionamiento accidental, mantenga la llave electrónica fuera del rango
de funcionamiento o deshabilite el funcionamiento del sensor sin contacto. ( →P. 752)
● Cuando se aplica agua a la parte central inferior del parachoques trasero, por ejem-
plo cuando llueve o al lavar el vehículo
● Cuando se elimina suciedad de la parte central inferior del parachoques trasero
● Cuando se aproxima un objeto metálico a la parte central inferior del parachoques
trasero
● Cuando se coloca o se retira una funda de coche
● Si algún animal de compañía o algún objeto móvil entra súbitamente en la zona
situada bajo el parachoques trasero
● Cuando se intenta retirar un objeto de debajo de la parte central inferior del paracho-
ques trasero
● Cuando se intenta retirar nieve, etc., de debajo de la parte central inferior del para-
choques trasero

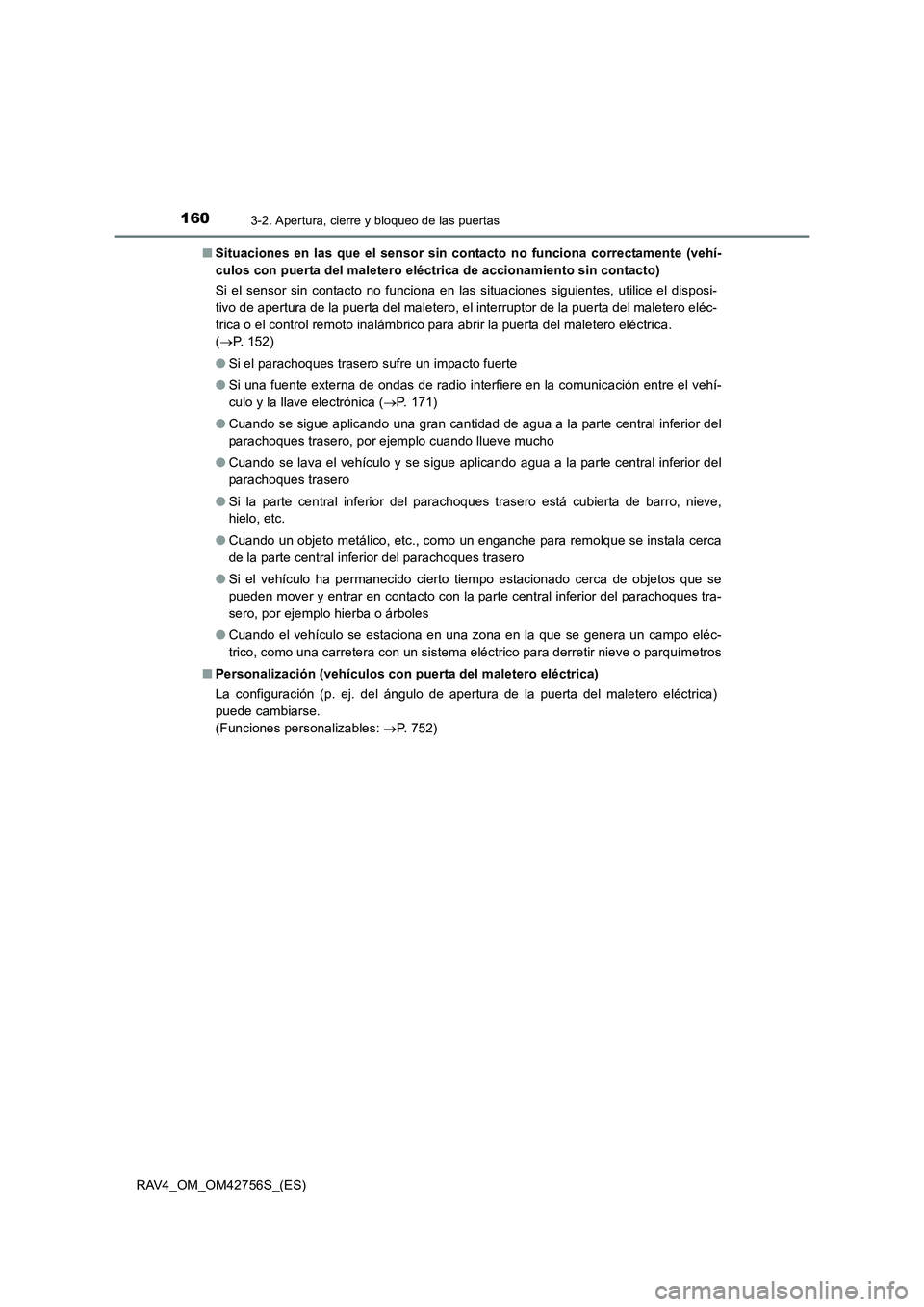

1603-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42756S_(ES)■
Situaciones en las que el sensor sin contacto no funciona correctamente (vehí-
culos con puerta del maletero eléctrica de accionamiento sin contacto)
Si el sensor sin contacto no funciona en las situaciones siguientes, utilice el disposi-
tivo de apertura de la puerta del maletero, el interruptor de la puerta del maletero eléc-
trica o el control remoto inalámbrico para abrir la puerta del maletero eléctrica.
(→ P. 152)
● Si el parachoques trasero sufre un impacto fuerte
● Si una fuente externa de ondas de radio interfiere en la comunicación entre el vehí-
culo y la llave electrónica ( →P. 171)
● Cuando se sigue aplicando una gran cantidad de agua a la parte central inferior del
parachoques trasero, por ejemplo cuando llueve mucho
● Cuando se lava el vehículo y se sigue aplicando agua a la parte central inferior del
parachoques trasero
● Si la parte central inferior del parachoques trasero está cubierta de barro, nieve,
hielo, etc.
● Cuando un objeto metálico, etc., como un enganche para remolque se instala cerca
de la parte central inferior del parachoques trasero
● Si el vehículo ha permanecido cierto tiempo estacionado cerca de objetos que se
pueden mover y entrar en contacto con la parte central inferior del parachoques tra-
sero, por ejemplo hierba o árboles
● Cuando el vehículo se estaciona en una zona en la que se genera un campo eléc-
trico, como una carretera con un sistema eléctrico para derretir nieve o parquímetros
■ Personalización (vehículos con puerta del maletero eléctrica)
La configuración (p. ej. del ángulo de apertura de la puerta del maletero eléctrica)
puede cambiarse.
(Funciones personalizables: →P. 752)
