7219-1. Specifiche
RAV4_OM_OM42757L_(EL)
9
Specifiche del veicolo
XMotore a benzina
*1: con codice di modello*3 la cui ultima lettera è la “X”.
*2: con codice di modello*3 la cui ultima lettera è la “W”.
*3: Il codice modello è riportato sull’etichetta del costruttore. (→P. 717)
XMotore diesel
Carburante
Tipo di carburante
Area dei paesi dell’UE:
Solo benzina senza piombo conforme alla norma euro-
pea EN228
Fuori dall’area dei paesi dell’UE:
Solo benzina senza piombo
Numero di
ottani
(RON)3ZR-FE*1
91 o superiore2AR-FE
3ZR-FAE*2 95 o superiore
Capacità del serbatoio del
carburante (riferimento)60 litri
Tipo di
carburante
Area dei
Paesi
dell’UECarburante diesel conforme alla norma europea
EN590
Fuori
dall’area
dei Paesi
dell’UE
Motori 2AD-FTV e 2AD-FHV:
Ad eccezione della Russia: Carburante diesel conte-
nente 50 ppm o meno di zolfo
Per la Russia: Carburante diesel conforme alla norma-
tiva GOST R52368-2005 (contenuto massimo di zolfo
50 ppm).
Motore 2WW:
Diesel a bassissimo contenuto di zolfo (zolfo massimo
10 ppm)
Numero di cetano48 o superiore
Capacità del serbatoio del
carburante (riferimento)60 litri

7229-1. Specifiche
RAV4_OM_OM42757L_(EL)
XMotore a benzina
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
XPer veicoli con codice di modello* la cui ultima lettera è la “W”
*: Il codice di modello è riportato sulla targhetta del costruttore. ( →P. 717)
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) approvato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio:
0W-20, 5W-30 e 10W-30:
olio motore multigrado, grado API SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conserving”, oppure ILSAC
15W-40:
olio motore multigrado, grado API SL, SM o SN
Impianto di lubrificazione
Capacità olio
(scarico e riempimento 
riferimento
*)
Motori 3ZR-FE e 3ZR-FAECon filtro 4,2 litri
Senza filtro 3,9 litri
Motore 2AR-FECon filtro 4,4 litri
Senza filtro 4,0 litri

7239-1. Specifiche
RAV4_OM_OM42757L_(EL)
9
Specifiche del veicolo
Viscosità raccomandata (SAE):
L’olio SAE 0W-20 viene aggiunto al
veicolo Toyota in fabbrica e rappre-
senta la scelta migliore per garan-
tire consumi di carburante ridotti e
un buon avviamento a basse tem-
perature.
Se l’olio con viscosità SAE 0W-20
non è disponibile, è possibile usare
l’olio con viscosità SAE 5W-30. In
ogni caso, al cambio d’olio succes-
sivo deve essere sostituito con
l’olio con viscosità SAE 0W-20.
Se si utilizza olio motore SAE
10W-30 o con una viscosità mag-
giore in presenza di temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi, per-
tanto si raccomanda l’uso dell’olio
motore SAE 0W-20 o 5W-30.
Temperature previste prima del
successivo cambio olio
Preferito

7249-1. Specifiche
RAV4_OM_OM42757L_(EL)
Viscosità dell’olio (nel presente manuale viene preso come esempio 0W-
20):• La dicitura 0W dell’indicazione 0W-20 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 20 dell’indicazione 0W-20 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Come leggere le etichette dei contenitori d’olio:
uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
d’olio al fine di facili tarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SN”
è la designazione API (American
Petroleum Institute, Istituto ameri-
cano per il petrolio) della qualità
dell’olio.
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-Conser-
ving” significa che l’olio consente un
risparmio di carburante e un minore
impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International Lubricant Specification Advisory
Committee, Comitato internazionale per l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del contenitore.
1
2

7259-1. Specifiche
RAV4_OM_OM42757L_(EL)
9
Specifiche del veicolo
XPer veicoli con codice di modello* la cui ultima lettera è la “X”
*: Il codice di modello è riportato sulla targhetta del costruttore. (→P. 717)
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore
originale Toyota). Utilizzare “Toyota Genuine Motor Oil” (olio motore
originale Toyota) o un olio equivalente per soddisfare i requisiti di gra-
dazione e viscosità riportati di seguito.
Gradazione dell’olio:
0W-20, 5W-20, 5W-30 e 10W-30:
olio motore multigrado, grado API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” oppure ILSAC
15W-40:
olio motore multigrado, grado API SL, SM o SN
Viscosità raccomandata (SAE):
Se si utilizza olio con viscosità SAE
10W-30 o superiore in presenza di
temperature molto basse, il motore
potrebbe avere difficoltà ad
avviarsi. In tal caso si raccomanda
l’uso dell’olio motore con viscosità
SAE 0W-20, 5W-20 o 5W-30.
Temperature previste prima del
successivo cambio olio

7269-1. Specifiche
RAV4_OM_OM42757L_(EL)
Viscosità dell’olio (nel presente manuale viene preso come esempio 0W-
20):• La dicitura 0W dell’indicazione 0W-20 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 20 dell’indicazione 0W-20 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Come leggere le etichette dei contenitori d’olio:
uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
d’olio al fine di facili tarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SN”
è la designazione API (American
Petroleum Institute, Istituto ameri-
cano per il petrolio) della qualità
dell’olio.
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-Conser-
ving” significa che l’olio consente un
risparmio di carburante e un minore
impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International Lubricant Specification Advisory
Committee, Comitato internazionale per l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del contenitore.
1
2

7279-1. Specifiche
RAV4_OM_OM42757L_(EL)
9
Specifiche del veicolo
XMotore diesel
*1: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
XMotori 2AD-FTV e 2AD-FHV
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) approvato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio: ACEA C2
Viscosità raccomandata (SAE):
L’olio SAE 0W-30 viene aggiunto al
veicolo Toyota in fabbrica e rappre-
senta la scelta migliore per garan-
tire consumi di carburante ridotti e
un buon avviamento a basse tem-
perature.
Capacità olio
(scarico e riempimento —
riferimento
*1)
Motori 2AD-FTV e 2AD-FHVCon filtro 5,9 litri
Senza filtro 5,5 litri
Motore 2WWCon filtro 5,2 litri
Senza filtro 4,7 litri
NOTA
L’uso di un olio motore diverso da ACEA C2 può danneggiare il convertitore catali-
tico.
Preferito
Temperature previste prima del
successivo cambio olio

7289-1. Specifiche
RAV4_OM_OM42757L_(EL)
Viscosità dell’olio (nel presente manuale viene preso come esempio 0W-
30):• La dicitura 0W dell’indicazione 0W-30 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 0W-30 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
XMotore 2WW
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) approvato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Toyota raccomanda l’uso di “Toyota Genuine Motor Oil (olio motore origi-
nale Toyota) 5W-30 Premium Fuel Economy per motori 2WW” approvato.
Oli alternativi:
per informazioni su oli approvati alternativi, rivolgersi a un concessionario
o un’officina autorizzata Toyota, o a un altro professionista debitamente
qualificato ed attrezzato. L’uso di olio motore diverso da “Toyota Genuine
Motor Oil (olio motore originale Toyota) 5W-30 Premium Fuel Economy per
motori 2WW” o da qualsiasi altro olio motore approvato potrebbe causare
danni al motore.
Se l’olio approvato non è disponibile, è possibile rabboccare utilizzando
fino a 1 litro di olio ACEA C3. È consentito solo l’uso dei gradi di viscosità
0W-30, 5W-30, 0W-40, 5W-40.
NOTA
■ Per evitare danni al motore
●L’uso di olio motore diverso da “Toyota Genuine Motor Oil (olio motore originale
Toyota) 5W-30 Premium Fuel Economy per motori 2WW” o da qualsiasi altro olio
motore approvato potrebbe causare danni al motore.
● Se gli oli approvati non sono disponibili, è possibile utilizzare fino a 1 litro dei
seguenti oli: oli ACEA C3.
Accertarsi che il grado di viscosità sia SAE 0W-40, 0W-30, 5W-40 o 5W-30. Grada-
zioni differenti potrebbero danneggiare il motore.

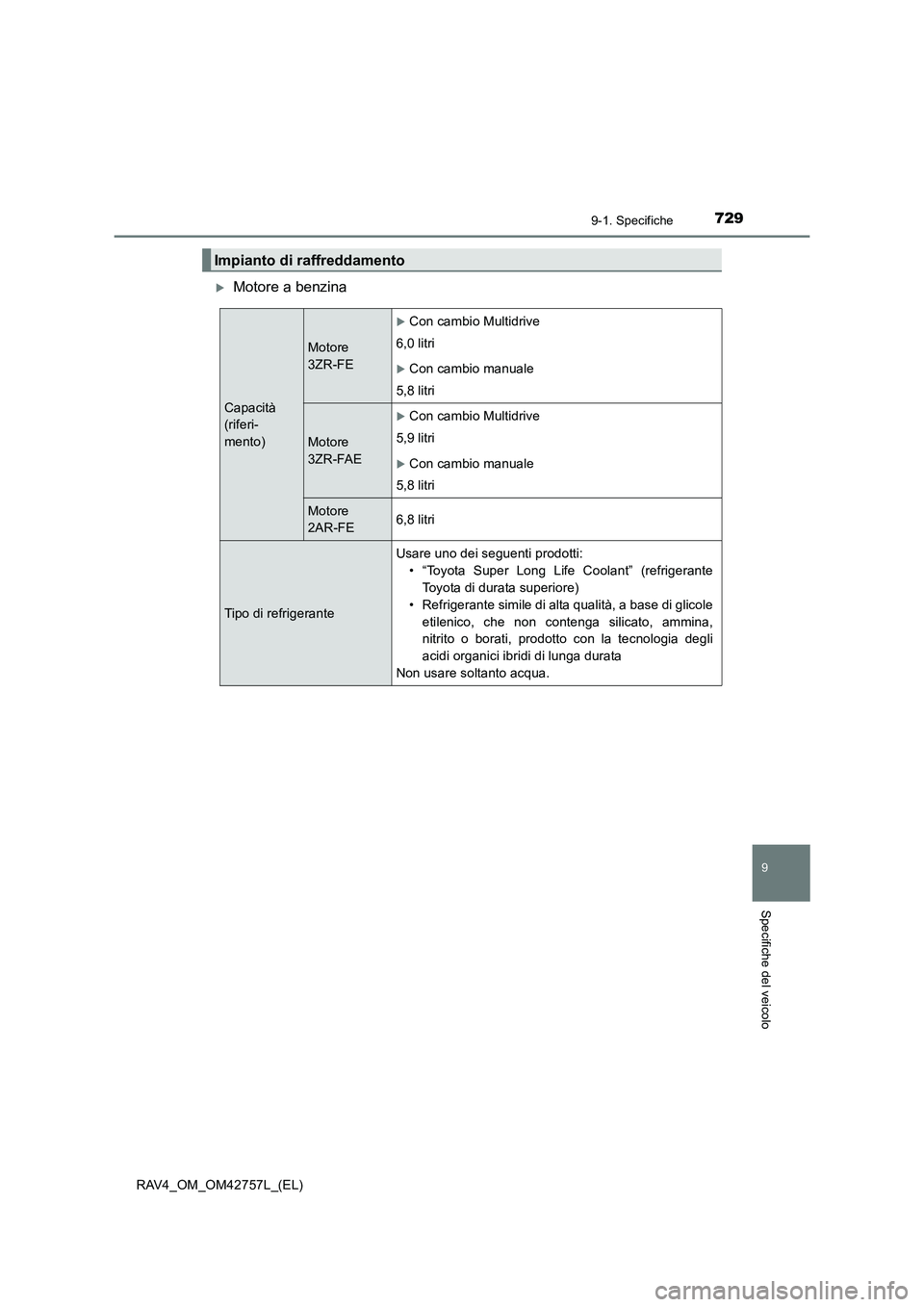

7299-1. Specifiche
RAV4_OM_OM42757L_(EL)
9
Specifiche del veicolo
XMotore a benzina
Impianto di raffreddamento
Capacità
(riferi-
mento)
Motore
3ZR-FE
XCon cambio Multidrive
6,0 litri
XCon cambio manuale
5,8 litri
Motore
3ZR-FAE
XCon cambio Multidrive
5,9 litri
XCon cambio manuale
5,8 litri
Motore
2AR-FE6,8 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti: • “Toyota Super Long Life Coolant” (refrigeranteToyota di durata superiore)
• Refrigerante simile di alta qualità, a base di glicole etilenico, che non contenga silicato, ammina,
nitrito o borati, prodotto con la tecnologia degli
acidi organici ibridi di lunga durata
Non usare soltanto acqua.

7309-1. Specifiche
RAV4_OM_OM42757L_(EL)
XMotore diesel
Capacità (riferimento)
XMotori 2AD-FTV e 2AD-FHV
Senza riscaldamento ausiliario:
6,9 litri
Con riscaldamento ausiliario:
7,3 litri
XMotore 2WW
Senza riscaldamento ausiliario:
7,0 litri
Con riscaldamento ausiliario:
7,3 litri
Tipo di refrigerante
Motori 2AD-FTV e 2AD-FHV
Usare uno dei seguenti prodotti: • “Toyota Super Long Life Coolant” (refrigeranteToyota di durata superiore)
• Refrigerante simile di alta qualità, a base di glicole etilenico, che non contenga silicato, ammina,
nitrito o borati, prodotto con la tecnologia degli
acidi organici ibridi di lunga durata
Non usare soltanto acqua.
Motore 2WW “Toyota Genuine Premium Long Life Coolant 2WW”
(refrigerante originale Toyota di qualità superiore a
lunga durata per motori 2WW) o un prodotto equiva-
lente. Il prodotto concentrato “Toyota Genuine Pre-
mium Long Life Coolant 2WW” (refrigerante
originale Toyota di qualità superiore a lunga durata
2WW) deve sempre essere miscelato come 50% di
refrigerante e 50% di acqua deionizzata.
Non usare soltanto acqua.
Per l’uso di qualsiasi altro refrigerante del motore
approvato di qualità equivalente, contattare un con-
cessionario o un’officina autorizzata Toyota, o un altro
professionista debitamente qualificato ed attrezzato.
