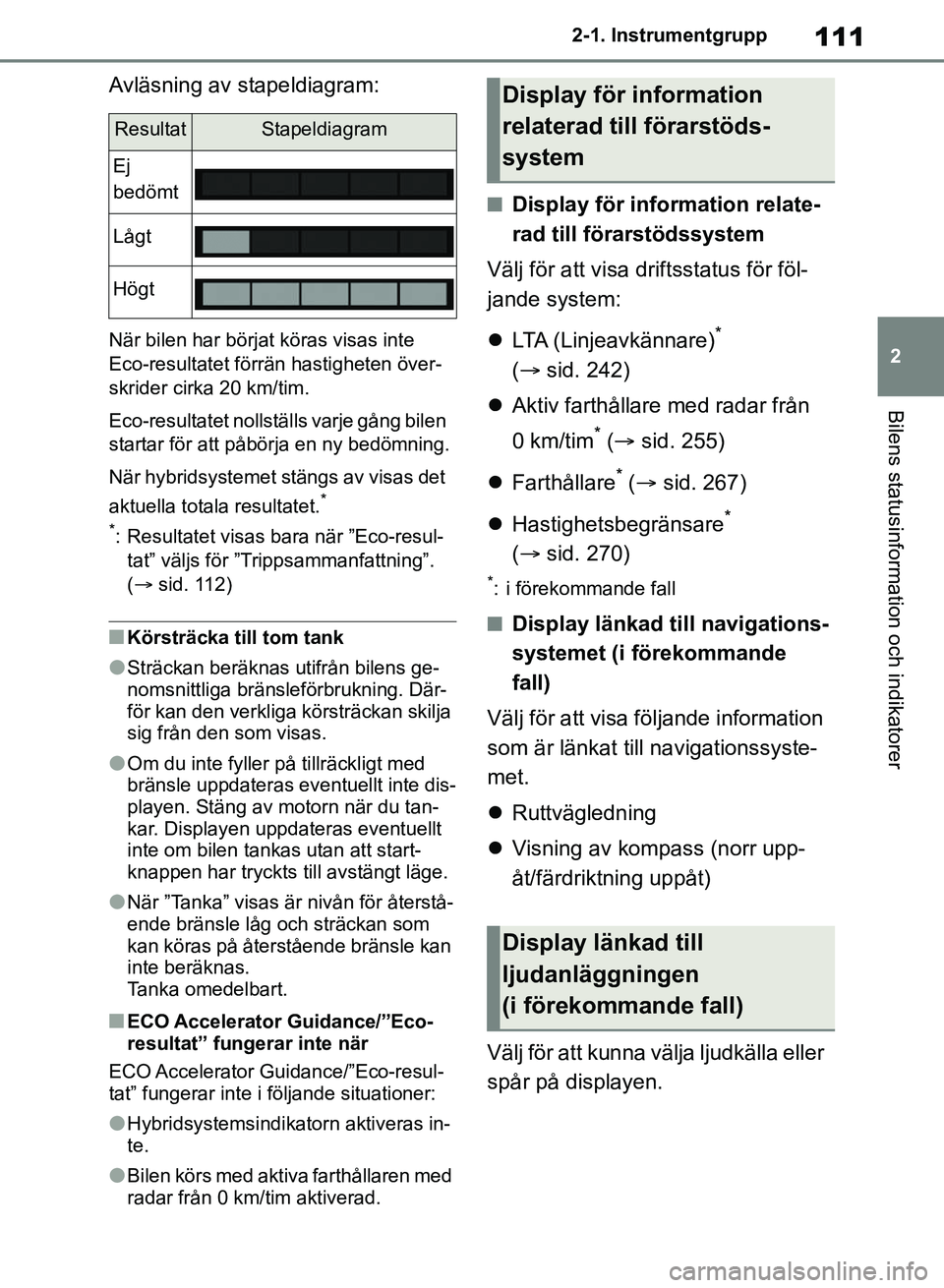

2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
Avläsning av stapeldiagram:
När bilen har börjat köras visas inte
Eco-resultatet förr
än hastigheten över-
skrider cirka 20 km/tim.
Eco-resultatet nollställs varje gång bilen
startar för att påbörja en ny bedömning.
När hybridsystemet stängs av visas det
aktuella totala resultatet.
*
*
: Resultatet visas bara när ”Eco-resul- tat” väljs för ”Trippsammanfattning”.
( sid. 112)
nKörsträcka till tom tank
lSträckan beräknas utifrån bilens ge-
nomsnittliga bränsleförbrukning. Där-
för kan den verkliga körsträckan skilja
sig från den som visas.
lOm du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte dis-
playen. Stäng av motorn när du tan-
kar. Displayen uppdateras eventuellt
inte om bilen tankas utan att start-
knappen har tryckts till avstängt läge.
lNär ”Tanka” visas är nivån för återstå-
ende bränsle låg och sträckan som
kan köras på återstående bränsle kan
inte beräknas.
Tanka omedelbart.
nECO Accelerator Guidance/”Eco-
resultat” fungerar inte när
ECO Accelerator Gu idance/”Eco-resul-
tat” fungerar inte i följande situationer:
lHybridsystemsindikat orn aktiveras in-
te.
lBilen körs med aktiva farthållaren med
radar från 0 km/tim aktiverad.
nDisplay för information relate-
rad till förarstödssystem
Välj för att visa driftsstatus för föl-
jande system:
 LTA (Linjeavkännare)
*
(  sid. 242)
 Aktiv farthållare med radar från
0 km/tim
* ( sid. 255)
 Farthållare
* ( sid. 267)
 Hastighetsbegränsare
*
(  sid. 270)
*: i förekommande fall
nDisplay länkad till navigations-
systemet (i förekommande
fall)
Välj för att visa följande information
som är länkat till navigationssyste-
met.
 Ruttvägledning
 Visning av kompass (norr upp-
åt/färdriktning uppåt)
Välj för att kunna välja ljudkälla eller
spår på displayen.
ResultatStapeldiagram
Ej
bedömt
Lågt
Högt
Display för information
relaterad till förarstöds-
system
Display länkad till
ljudanläggningen
(i förekommande fall)
OM42B46SE.book Page 111 Monday, December 17, 2018 12:29 PM

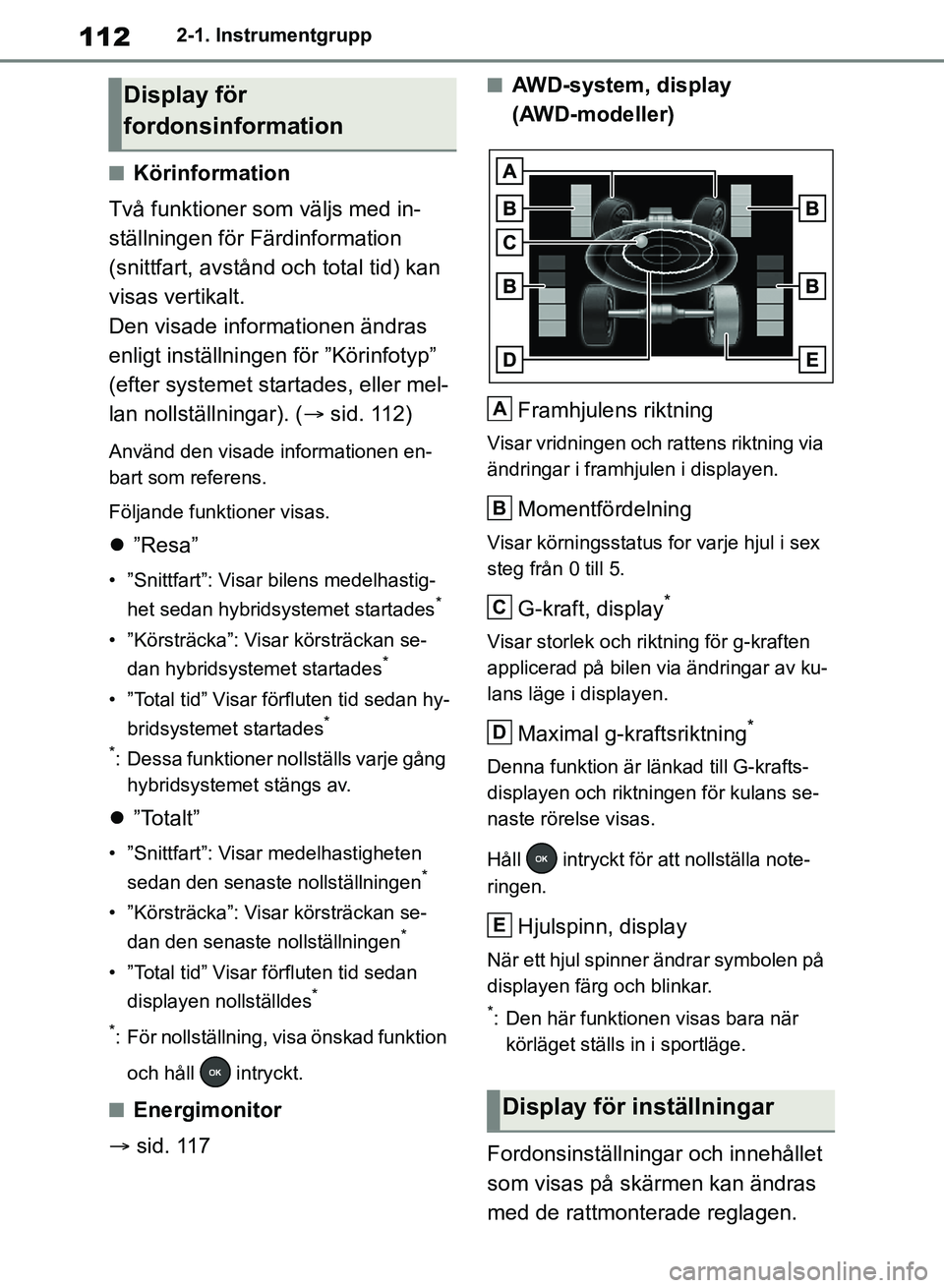

1122-1. Instrumentgrupp
nKörinformation
Två funktioner som väljs med in-
ställningen för Färdinformation
(snittfart, avstånd och total tid) kan
visas vertikalt.
Den visade informationen ändras
enligt inställningen för ”Körinfotyp”
(efter systemet startades, eller mel-
lan nollställningar). ( sid. 112)
Använd den visade informationen en-
bart som referens.
Följande funktioner visas.
”Resa”
• ”Snittfart”: Visar bilens medelhastig-
het sedan hybridsystemet startades*
• ”Körsträcka”: Visar körsträckan se-dan hybridsystem et startades*
• ”Total tid” Visar förfluten tid sedan hy-
bridsystemet startades*
*
: Dessa funktioner nollställs varje gång hybridsystemet stängs av.
 ”Totalt”
• ”Snittfart”: Visar medelhastigheten
sedan den senaste nollställningen*
• ”Körsträcka”: Visar körsträckan se-dan den senaste nollställningen*
• ”Total tid” Visar förfluten tid sedan displayen nollställdes*
*
: För nollställning, visa önskad funktion och håll intryckt.
nEnergimonitor
 sid. 117
nAWD-system, display
(AWD-modeller)
Framhjulens riktning
Visar vridningen och rattens riktning via
ändringar i framhjulen i displayen.
Momentfördelning
Visar körningsstatus for varje hjul i sex
steg från 0 till 5.
G-kraft, display*
Visar storlek och rikt ning för g-kraften
applicerad på bilen via ändringar av ku-
lans läge i displayen.
Maximal g-kraftsriktning*
Denna funktion är länkad till G-krafts-
displayen och riktningen för kulans se-
naste rörelse visas.
Håll intryckt för att nollställa note-
ringen.
Hjulspinn, display
När ett hjul spinner ändrar symbolen på
displayen färg och blinkar.
*: Den här funktionen visas bara när körläget ställs in i sportläge.
Fordonsinställningar och innehållet
som visas på skärmen kan ändras
med de rattmonterade reglagen.
Display för
fordonsinformation
Display för inställningar
A
B
C
D
E
OM42B46SE.book Page 112 Monday, December 17, 2018 12:29 PM

113
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer

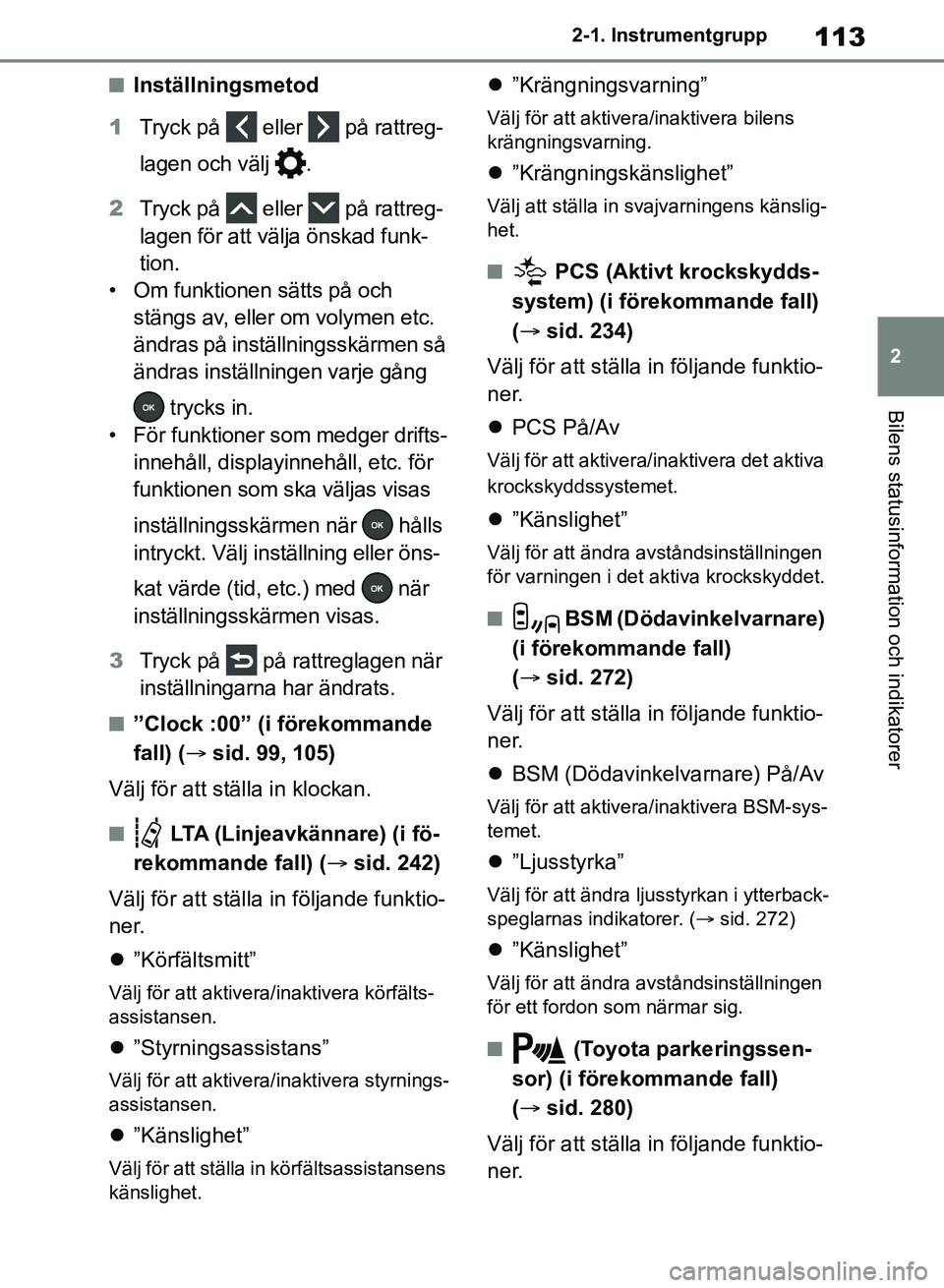

nInställningsmetod
1 Tryck på eller på rattreg-
lagen och välj .
2 Tryck på eller på rattreg-
lagen för att välja önskad funk-
tion.
• Om funktionen sätts på och
stängs av, eller om volymen etc.
ändras på inställningsskärmen så
ändras inställningen varje gång
trycks in.
• För funktioner som medger drifts- innehåll, displayinnehåll, etc. för
funktionen som ska väljas visas
inställningsskärmen när hålls
intryckt. Välj inställning eller öns-
kat värde (tid, etc.) med när
inställningsskärmen visas.
3 Tryck på på rattreglagen när
inställningarna har ändrats.
n”Clock :00” (i förekommande
fall) ( sid. 99, 105)
Välj för att ställa in klockan.
n LTA (Linjeavkännare) (i fö-
rekommande fall) ( sid. 242)
Välj för att ställa in följande funktio-
ner.
 ”Körfältsmitt”
Välj för att aktivera/i naktivera körfälts-
assistansen.
 ”Styrningsassistans”
Välj för att aktivera/i naktivera styrnings-
assistansen.
 ”Känslighet”
Välj för att ställa in körfältsassistansens
känslighet.
”Krängningsvarning”
Välj för att aktivera/inaktivera bilens
krängningsvarning.
”Krängningskänslighet”
Välj att ställa in svajvarningens känslig-
het.
n PCS (Aktivt krockskydds-
system) (i förekommande fall)
(  sid. 234)
Välj för att ställa in följande funktio-
n er.
 PCS På/Av
Välj för att aktivera/inaktivera det aktiva
krockskyddssystemet.
”Känslighet”
Välj för att ändra avståndsinställningen
för varningen i det aktiva krockskyddet.
n BSM (Dödavinkelvarnare)
(i förekommande fall)
(  sid. 272)
Välj för att ställa in följande funktio-
n er.
 BSM (Dödavinkelvarnare) På/Av
Välj för att aktivera/inaktivera BSM-sys-
temet.
”Ljusstyrka”
Välj för att ändra ljusstyrkan i ytterback-
speglarnas indikatorer. ( sid. 272)
”Känslighet”
Välj för att ändra avståndsinställningen
för ett fordon som närmar sig.
n (Toyota parkeringssen-
sor) (i förekommande fall)
(  sid. 280)
Välj för att ställa in följande funktio-
n er.
OM42B46SE.book Page 113 Monday, December 17, 2018 12:29 PM

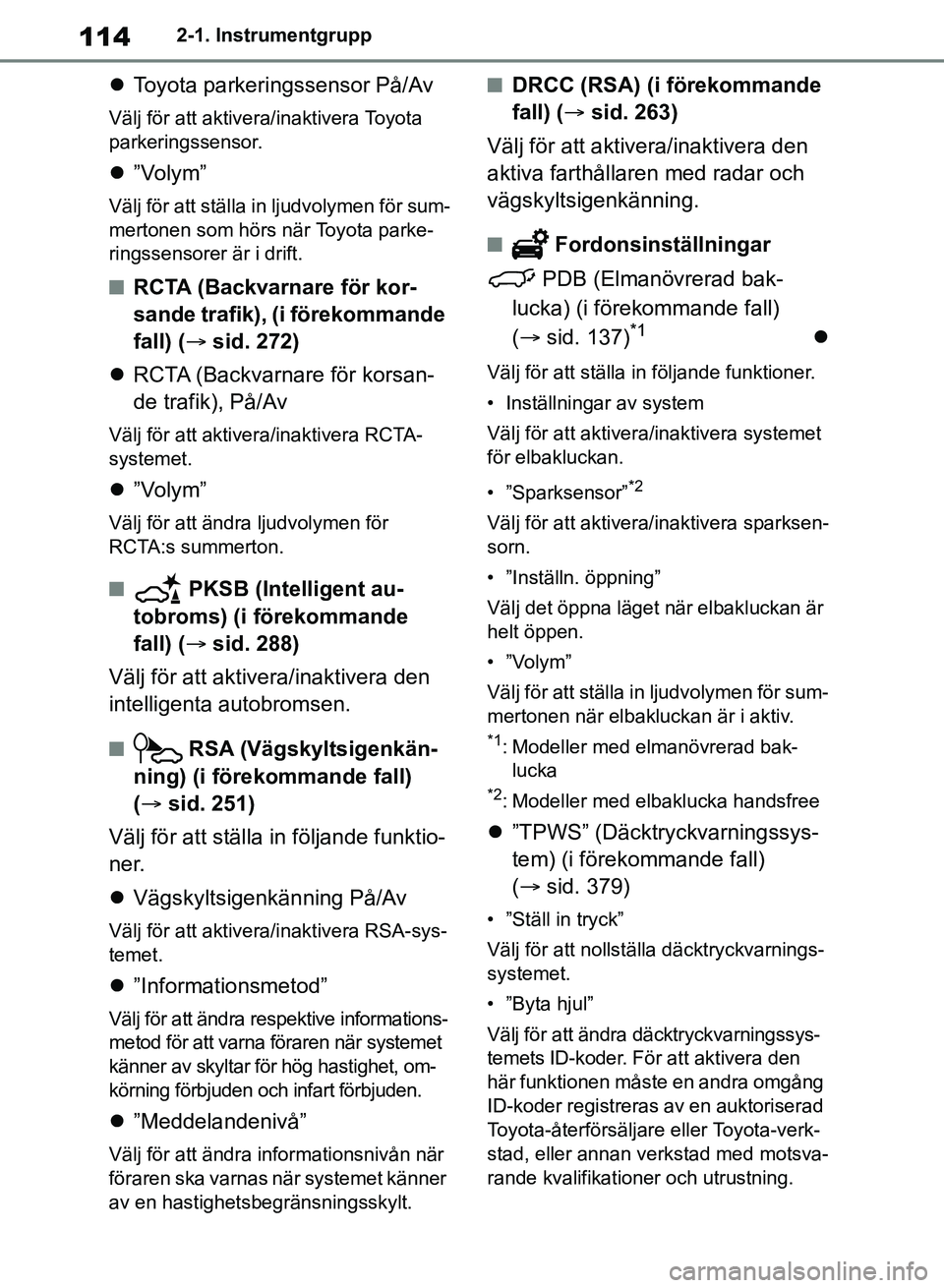

1142-1. Instrumentgrupp
Toyota parkeringssensor På/Av
Välj för att aktivera/inaktivera Toyota
parkeringssensor.
”Volym”
Välj för att ställa in ljudvolymen för sum-
mertonen som hörs när Toyota parke-
ringssensorer är i drift.
nRCTA (Backvarnare för kor-
sande trafik), (i förekommande
fall) ( sid. 272)
 RCTA (Backvarnare för korsan-
de trafik), På/Av
Välj för att aktivera/inaktivera RCTA-
systemet.
”Volym”
Välj för att ändra ljudvolymen för
RCTA:s summerton.
n PKSB (Intelligent au-
tobroms) (i förekommande
fall) ( sid. 288)
Välj för att aktivera/inaktivera den
intelligenta autobromsen.
n RSA (Vägskyltsigenkän-
ning) (i förekommande fall)
(  sid. 251)
Välj för att ställa in följande funktio-
ner.
 Vägskyltsigenkänning På/Av
Välj för att aktivera/inaktivera RSA-sys-
temet.
”Informationsmetod”
Välj för att ändra respektive informations-
metod för att varna föraren när systemet
känner av skyltar för hög hastighet, om-
körning förbjuden och infart förbjuden.
”Meddelandenivå”
Välj för att ändra informationsnivån när
föraren ska varnas när systemet känner
av en hastighetsbegränsningsskylt.
nDRCC (RSA) (i förekommande
fall) ( sid. 263)
Välj för att aktivera/inaktivera den
aktiva farthållaren med radar och
vägskyltsigenkänning.
n Fordonsinställningar
PDB (Elmanövrerad bak-
lucka) (i förekommande fall)
(  sid. 137)
*1
Välj för att ställa in följande funktioner.
• Inställningar av system
Välj för att aktivera/inaktivera systemet
för elbakluckan.
• ”Sparksensor”
*2
Välj för att aktivera/inaktivera sparksen-
sorn.
• ”Inställn. öppning”
Välj det öppna läget när elbakluckan är
helt öppen.
• ”Volym”
Välj för att ställa in ljudvolymen för sum-
mertonen när elbakluckan är i aktiv.
*1: Modeller med elmanövrerad bak-
lucka
*2: Modeller med elbaklucka handsfree
 ”TPWS” (Däcktryckvarningssys-
tem) (i förekommande fall)
( sid. 379)
• ”Ställ in tryck”
Välj för att nollstä lla däcktryckvarnings-
systemet.
• ”Byta hjul”
Välj för att ändra däcktryckvarningssys-
temets ID-koder. För att aktivera den
här funktionen måste en andra omgång
ID-koder registreras av en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
OM42B46SE.book Page 114 Monday, December 17, 2018 12:29 PM

115
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer

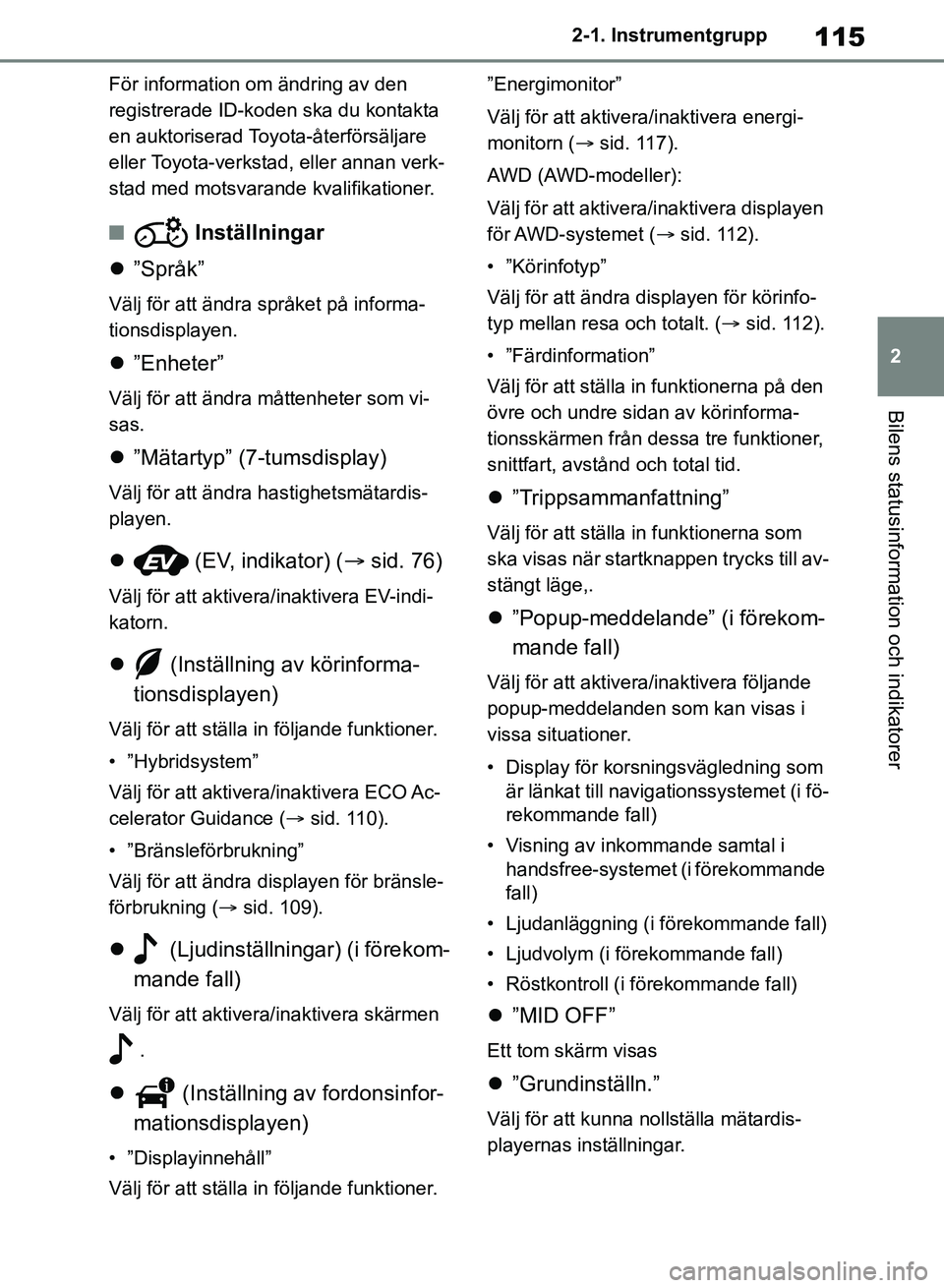

För information om ändring av den
registrerade ID-koden ska du kontakta
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer.
n Inställningar
 ”Språk”
Välj för att ändra språket på informa-
tionsdisplayen.
”Enheter”
Välj för att ändra måttenheter som vi-
sas.
”Mätartyp” (7-tumsdisplay)
Välj för att ändra hastighetsmätardis-
playen.
 (EV, indikator) ( sid. 76)
Välj för att aktivera /inaktivera EV-indi-
katorn.
 (Inställning av körinforma-
tionsdisplayen)
Välj för att ställa in följande funktioner.
• ”Hybridsystem”
Välj för att aktivera/inaktivera ECO Ac-
celerator Guidance ( sid. 110).
• ”Bränsleförbrukning”
Välj för att ändra displayen för bränsle-
förbrukning ( sid. 109).
 (Ljudinställningar) (i förekom-
mande fall)
Välj för att aktivera/inaktivera skärmen
.
 (Inställning av fordonsinfor-
mationsdisplayen)
• ”Displayinnehåll”
Välj för att ställa in följande funktioner. ”Energimonitor”
Välj för att aktivera/inaktivera energi-
monitorn (
sid. 117).
AWD (AWD-modeller):
Välj för att aktivera /inaktivera displayen
för AWD-systemet ( sid. 112).
• ”Körinfotyp”
Välj för att ändra displayen för körinfo-
typ mellan resa och totalt. ( sid. 112).
• ”Färdinformation”
Välj för att ställa in funktionerna på den
övre och undre sidan av körinforma-
tionsskärmen från dessa tre funktioner,
snittfart, avstånd och total tid.
 ”Trippsammanfattning”
Välj för att ställa in funktionerna som
ska visas när startknappen trycks till av-
stängt läge,.
”Popup-meddelande” (i förekom-
mande fall)
Välj för att aktivera/inaktivera följande
popup-meddelanden som kan visas i
vissa situationer.
• Display för korsningsvägledning som
är länkat till navig ationssystemet (i fö-
rekommande fall)
• Visning av inkommande samtal i handsfree-systemet (i förekommande
fall)
• Ljudanläggning (i förekommande fall)
• Ljudvolym (i förekommande fall)
• Röstkontroll (i förekommande fall)
 ”MID OFF”
Ett tom skärm visas
”Grundinställn.”
Välj för att kunna nollställa mätardis-
playernas inställningar.
OM42B46SE.book Page 115 Monday, December 17, 2018 12:29 PM

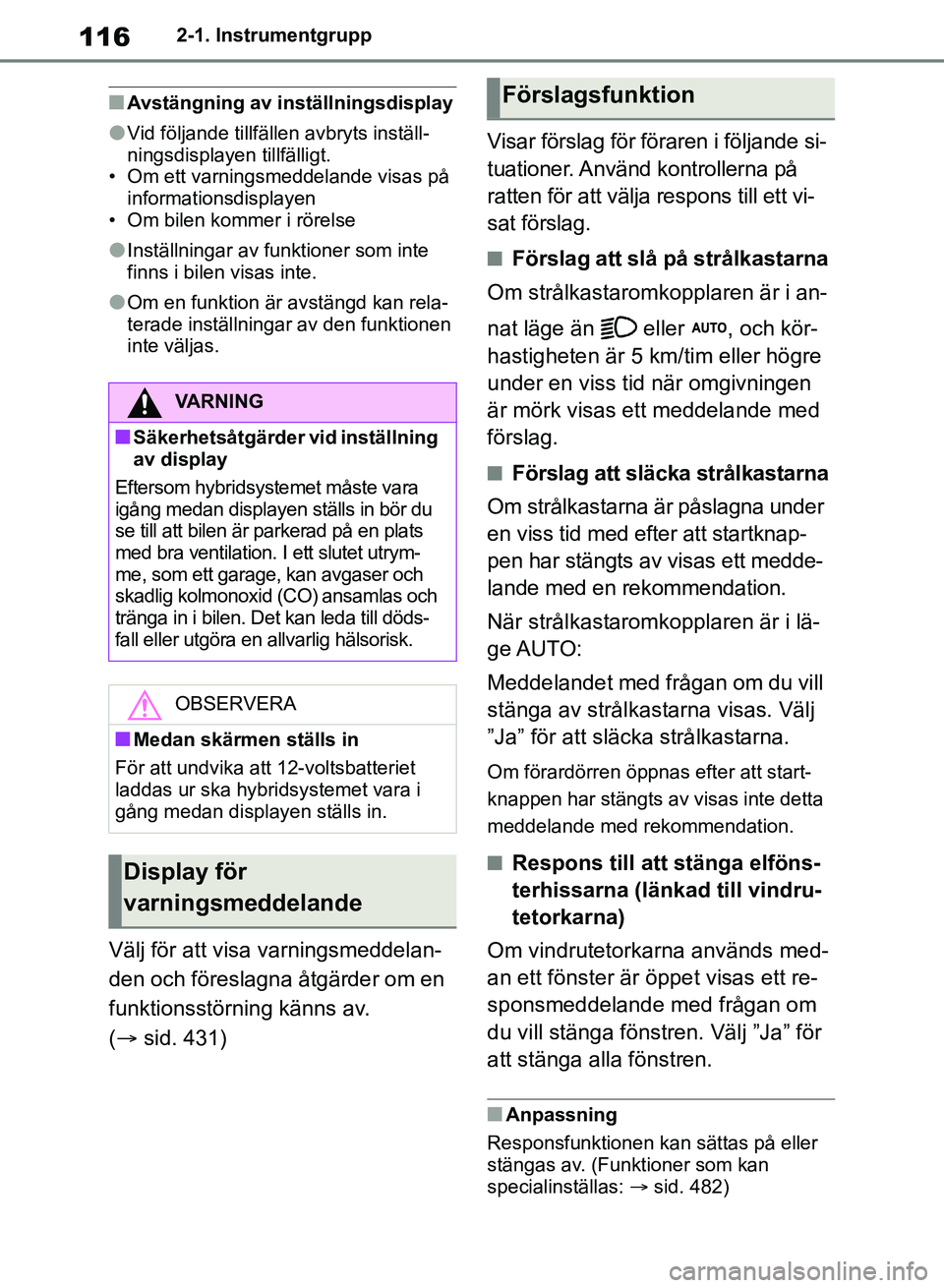

1162-1. Instrumentgrupp
nAvstängning av inställningsdisplay
lVid följande tillfällen avbryts inställ-
ningsdisplayen tillfälligt.
• Om ett varningsmeddelande visas på
informationsdisplayen
• Om bilen kommer i rörelse
lInställningar av funktioner som inte
finns i bilen visas inte.
lOm en funktion är avstängd kan rela-
terade inställningar av den funktionen
inte väljas.
Välj för att visa varningsmeddelan-
den och föreslagna åtgärder om en
funktionsstörning känns av.
(  sid. 431) Visar förslag för föraren i följande si-
tuationer. Använd kontrollerna på
ratten för att välja respons till ett vi-
sat förslag.
nFörslag att slå på strålkastarna
Om strålkastaromkopplaren är i an-
nat läge än eller , och kör-
hastigheten är 5 km/tim eller högre
under en viss tid när omgivningen
är mörk visas ett meddelande med
förslag.
nFörslag att släcka strålkastarna
Om strålkastarna är påslagna under
en viss tid med efter att startknap-
pen har stängts av visas ett medde-
lande med en rekommendation.
När strålkastaromkopplaren är i lä-
ge AUTO:
Meddelandet med fr ågan om du vill
stänga av strålkastarna visas. Välj
”Ja” för att släcka strålkastarna.
Om förardörren öppnas efter att start-
knappen har stängts av visas inte detta
meddelande med rekommendation.
nRespons till att stänga elföns-
terhissarna (länkad till vindru-
tetorkarna)
Om vindrutetorkarna används med-
an ett fönster är öppet visas ett re-
sponsmeddelande med frågan om
du vill stänga föns tren. Välj ”Ja” för
att stänga alla fönstren.
nAnpassning
Responsfunktionen kan sättas på eller
stängas av. (Funktioner som kan
specialinställas:  sid. 482)
VARNING
nSäkerhetsåtgärder vid inställning
av display
Eftersom hybridsystemet måste vara
igång medan displayen ställs in bör du
se till att bilen är parkerad på en plats
med bra ventilation. I ett slutet utrym-
me, som ett garage, kan avgaser och
skadlig kolmonoxid (CO) ansamlas och
tränga in i bilen. Det kan leda till döds-
fall eller utgöra en allvarlig hälsorisk.
OBSERVERA
nMedan skärmen ställs in
För att undvika att 12-voltsbatteriet
laddas ur ska hybridsystemet vara i
gång medan displayen ställs in.
Display för
varningsmeddelande
Förslagsfunktion
OM42B46SE.book Page 116 Monday, December 17, 2018 12:29 PM

117
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorerLjudanläggningsskärm (i före-
kommande fall)
Informationsdisplay
Rattmonterade reglage
(
 sid. 108)
nLjudanläggningsskärm (i förekommande fall)
Ljudanläggning utan navigationsfunktion
1 Tryck på knappen ”MENU”.
2 Välj ”Info” på skärmen ”Meny”.
Om en annan skärm än ”Energimonitor” visas ska du välja ”Energimonitor”.
Ljudanläggning med navigationsfunktion
1 Tryck på knappen ”MENU”.
2 Välj ”Info” på skärmen ”Meny”.
3 Välj ”ECO” på skärmen ”Information”.
Om en annan skärm än ”Energimonitor” visas ska du välja ”Energimonitor”.
Bilderna utgör exempel och kan variera från verkliga förutsättningar.
Energimonitor/
förbrukningsskärm
Du kan övervaka status för din
bil på informationsdisplayen
och ljudanläggningsskärmen
*
(i förekommande fall).
*: För navigationssystem eller multi- mediasystem
Systemkomponenter
A
B
C
Energimonitor
OM42B46SE.book Page 117 Monday, December 17, 2018 12:29 PM

1182-1. Instrumentgrupp

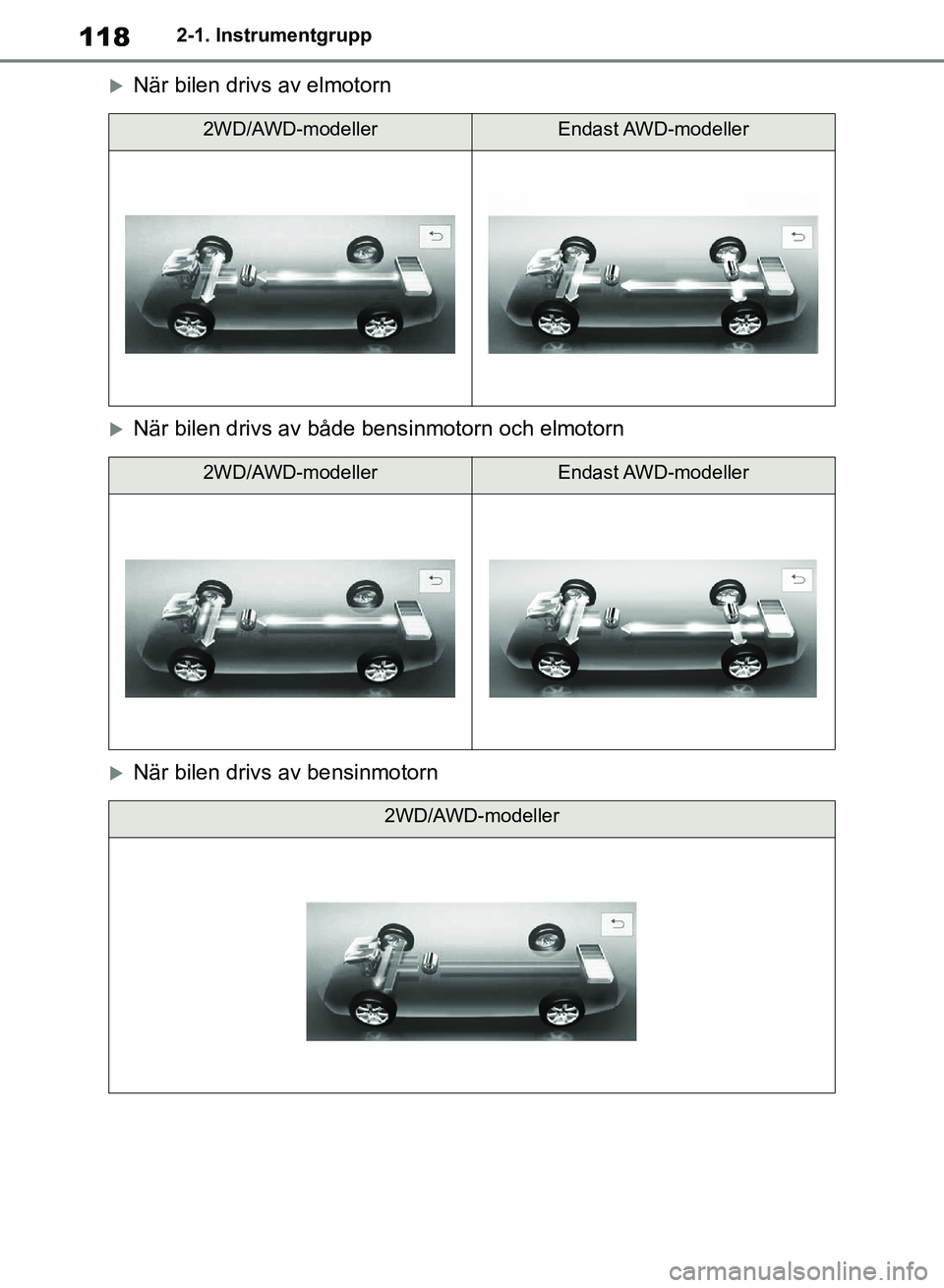

När bilen drivs av elmotorn
När bilen drivs av både bensinmotorn och elmotorn
När bilen drivs av bensinmotorn
2WD/AWD-modellerEndast AWD-modeller
2WD/AWD-modellerEndast AWD-modeller
2WD/AWD-modeller
OM42B46SE.book Page 118 Monday, December 17, 2018 12:29 PM

119
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer

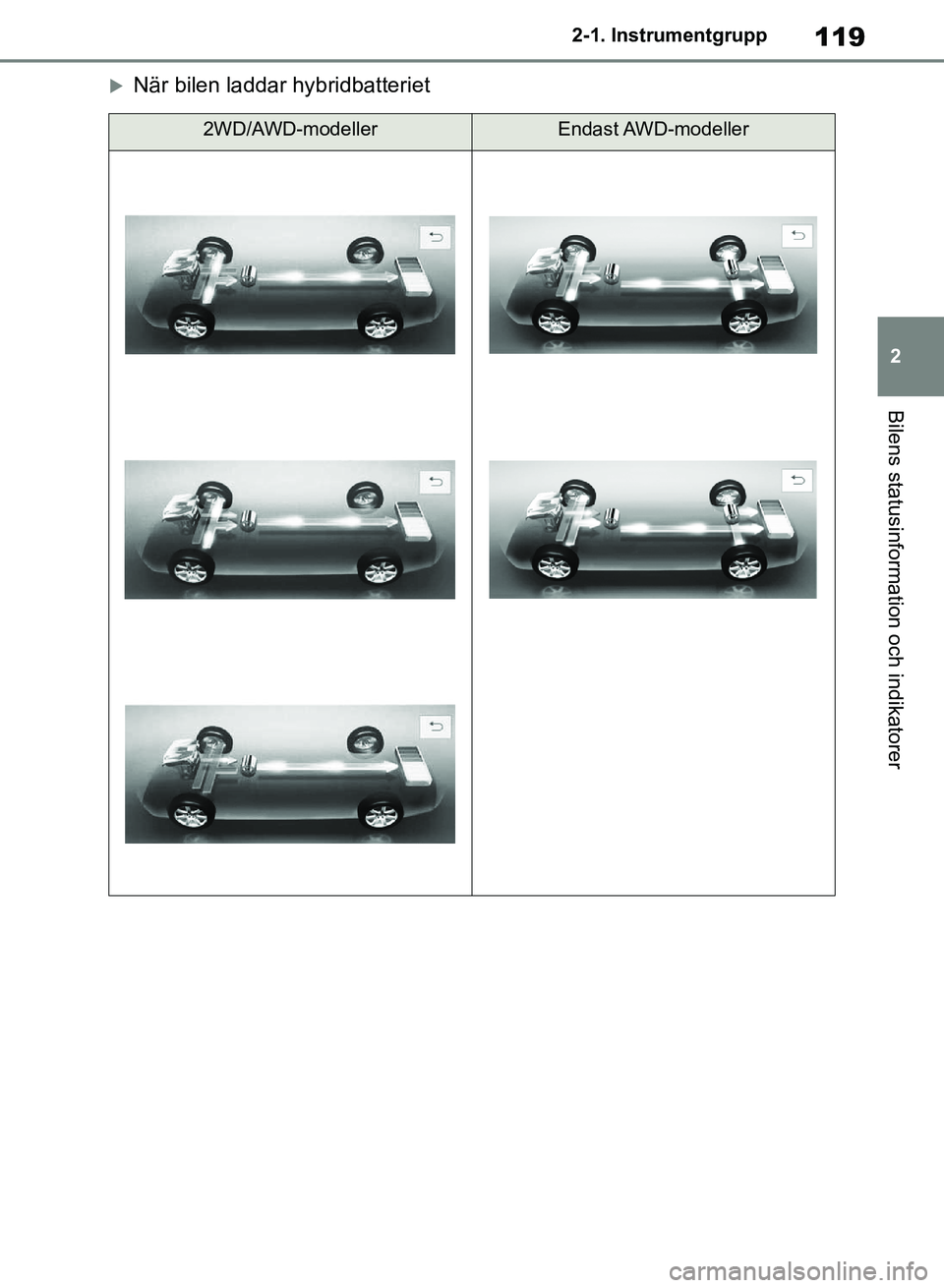

När bilen laddar hybridbatteriet
2WD/AWD-modellerEndast AWD-modeller
OM42B46SE.book Page 119 Monday, December 17, 2018 12:29 PM

1202-1. Instrumentgrupp
När inget energiflöde förekommer
Hybridbatteriets statusLåg
Högt
nInformationsdisplay
Tryck på eller på rattreglagen och välj , tryck sedan på
eller för att välja energimonitorn.
Bilderna utgör exempel och kan variera från verkliga förutsättningar.
2WD/AWD-modeller
A
B
OM42B46SE.book Page 120 Monday, December 17, 2018 12:29 PM
