TOYOTA RAV4 2018 Bruksanvisningar (in Swedish)

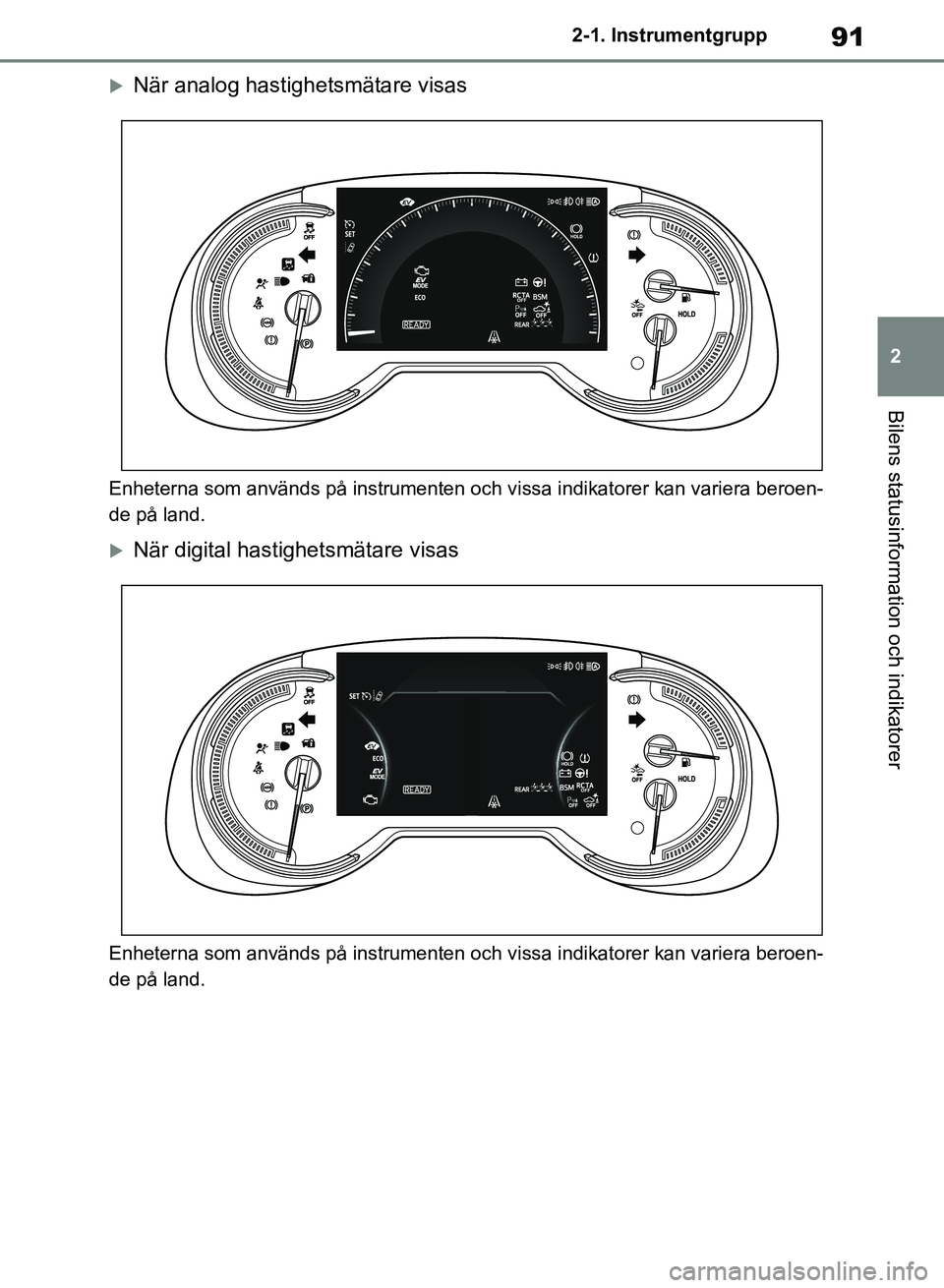

91
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
När analog hastighetsmätare visas
Enheterna som används på instrumenten och vissa indikatorer kan variera beroen-
de på land.
När digital hastighetsmätare visas
Enheterna som används på instrumenten och vissa indikatorer kan variera beroen-
de på land.
OM42B46SE.book Page 91 Monday, December 17, 2018 12:29 PM

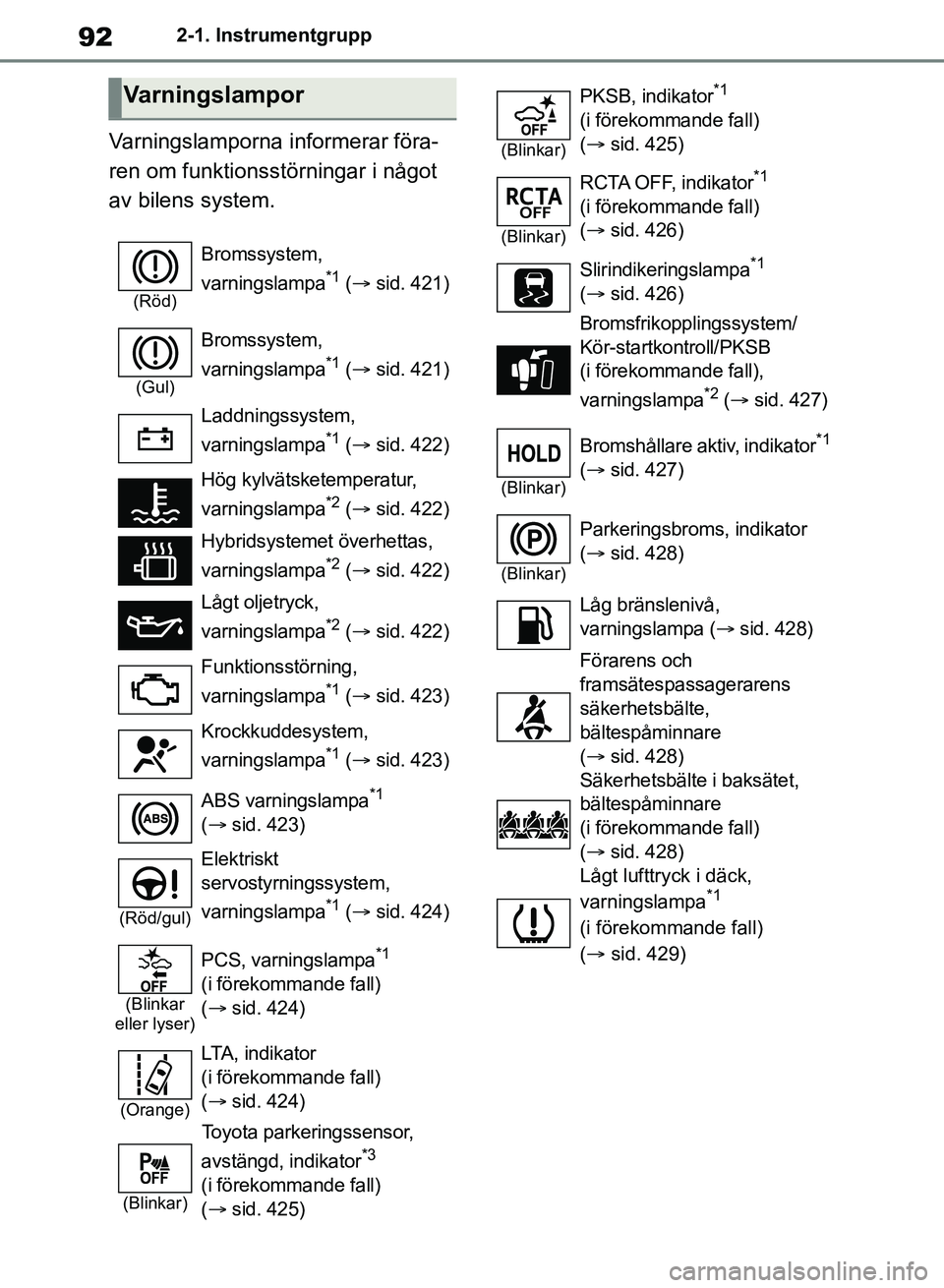

922-1. Instrumentgrupp
Varningslamporna informerar föra-
ren om funktionsstörningar i något
av bilens system.
Varningslampor
(Röd)
Bromssystem,
varningslampa*1 ( sid. 421)
(Gul)
Bromssystem,
varningslampa*1 ( sid. 421)
Laddningssystem,
varningslampa
*1 (  sid. 422)
Hög kylvätsketemperatur,
varningslampa
*2 (  sid. 422)
Hybridsystemet överhettas,
varningslampa
*2 (  sid. 422)
Lågt oljetryck,
varningslampa
*2 (  sid. 422)
Funktionsstörning,
varningslampa
*1 (  sid. 423)
Krockkuddesystem,
varningslampa
*1 (  sid. 423)
ABS varningslampa
*1
(  sid. 423)
(Röd/gul)
Elektriskt
servostyrningssystem,
varningslampa
*1 ( sid. 424)
(Blinkar
eller lyser)
PCS, varningslampa*1
(i förekommande fall)
(  sid. 424)
(Orange)
LTA, indikator
(i förekommande fall)
( sid. 424)
(Blinkar)
Toyota parkeringssensor,
avstängd, indikator*3
(i förekommande fall)
(  sid. 425)
(Blinkar)
PKSB, indikator*1
(i förekommande fall)
(  sid. 425)
(Blinkar)
RCTA OFF, indikator*1
(i förekommande fall)
(  sid. 426)
Slirindikeringslampa
*1
(  sid. 426)
Bromsfrikopplingssystem/
Kör-startkontroll/PKSB
(i förekommande fall),
varningslampa
*2 (  sid. 427)
(Blinkar)
Bromshållare aktiv, indikator*1
(  sid. 427)
(Blinkar)
Parkeringsbroms, indikator
( sid. 428)
Låg bränslenivå,
varningslampa ( sid. 428)
Förarens och
framsätespassagerarens
säkerhetsbälte,
bältespåminnare
(  sid. 428)
Säkerhetsbälte i baksätet,
bältespåminnare
(i förekommande fall)
(  sid. 428)
Lågt lufttryck i däck,
varningslampa
*1
(i förekommande fall)
( sid. 429)
OM42B46SE.book Page 92 Monday, December 17, 2018 12:29 PM

93
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
*1: Lamporna tänds när startknappen
trycks till ON för att indikera att sys-
temkontroll utförs. De släcks när hy-
bridsystemet startas, eller efter någ-
ra sekunder. En systemstörning kan
föreligga om en lampa inte tänds el-
ler släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontroll-
era bilen.
*2: Den här lampan tänds på informa- tionsdisplayen med ett meddelande.
*3: Toyotas parkeringssensors OFF-in-dikator tänds när startknappen
trycks till ON medan Toyota parke-
ringssensorfunktion är aktiverad.
Den slocknar efter några sekunder.
Indikeringslamporna håller föraren
informerad om stat us i bilens olika
system.
VARNING
nOm en varningslampa i säker-
hetssystemet inte tänds
Om en varningslampa, t.ex. för ABS
eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det inne-
bära att dessa system inte aktiveras
så att de kan skydda dig vid en
olyckshändelse, vilket kan resultera i
svåra eller livshotande skador. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera bilen omedelbart om
detta skulle inträffa.
Indikeringslampor
Körriktningsvisare
(  sid. 209)
Bakljus ( sid. 216)
Helljus, indikator
(  sid. 218)
Automatiskt helljus,
indikeringslampa
(i förekommande fall)
(  sid. 218)
Främre dimljus,
indikeringslampa
(i förekommande fall)
(  sid. 221)
Bakre dimljus,
indikeringslampa
(i förekommande fall)
(  sid. 221)
Elektroniskt lås- och start-
system, indikeringslampa
*1
(i förekommande fall)
(  sid. 199)
Farthållare, indikeringslampa
(  sid. 255, 267)
Aktiv farthållare, indikator
(i förekommande fall)
(  sid. 255)
Farthållare, indikator ”SET”
(  sid. 255, 267)
Hastighetsbegränsare,
indikator (i förekommande
fall) ( sid. 270)
LTA, indikator
*2
(i förekommande fall)
(  sid. 247)
OM42B46SE.book Page 93 Monday, December 17, 2018 12:29 PM

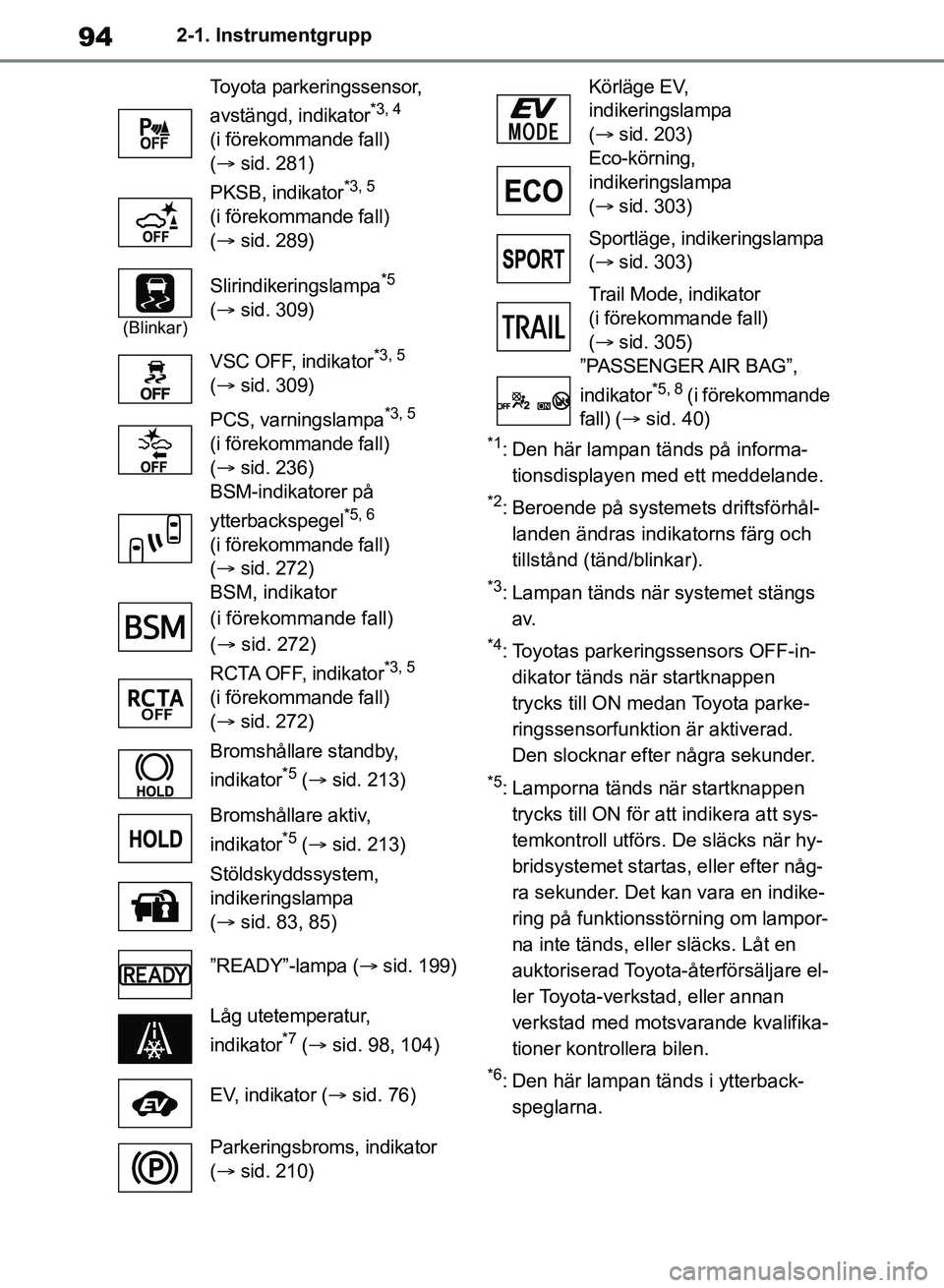

942-1. Instrumentgrupp
*1: Den här lampan tänds på informa-tionsdisplayen med ett meddelande.
*2: Beroende på system ets driftsförhål-
landen ändras indikatorns färg och
tillstånd (tänd/blinkar).
*3: Lampan tänds när systemet stängs a v.
*4: Toyotas parkeringssensors OFF-in-dikator tänds när startknappen
trycks till ON medan Toyota parke-
ringssensorfunktion är aktiverad.
Den slocknar efter några sekunder.
*5: Lamporna tänds när startknappen trycks till ON för att indikera att sys-
temkontroll utförs. De släcks när hy-
bridsystemet startas, eller efter någ-
ra sekunder. Det kan vara en indike-
ring på funktionsstörning om lampor-
na inte tänds, el ler släcks. Låt en
auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, eller annan
verkstad med motsva rande kvalifika-
tioner kontrollera bilen.
*6: Den här lampan tänds i ytterback- speglarna.
Toyota parkeringssensor,
avstängd, indikator
*3, 4
(i förekommande fall)
(  sid. 281)
PKSB, indikator
*3, 5
(i förekommande fall)
(  sid. 289)
(Blinkar)
Slirindikeringslampa*5
(  sid. 309)
VSC OFF, indikator
*3, 5
(  sid. 309)
PCS, varningslampa
*3, 5
(i förekommande fall)
(  sid. 236)
BSM-indikatorer på
ytterbackspegel
*5, 6
(i förekommande fall)
(  sid. 272)
BSM, indikator
(i förekommande fall)
( sid. 272)
RCTA OFF, indikator
*3, 5
(i förekommande fall)
(  sid. 272)
Bromshållare standby,
indikator
*5 (  sid. 213)
Bromshållare aktiv,
indikator
*5 (  sid. 213)
Stöldskyddssystem,
indikeringslampa
(  sid. 83, 85)
”READY”-lampa ( sid. 199)
Låg utetemperatur,
indikator
*7 (  sid. 98, 104)
EV, indikator ( sid. 76)
Parkeringsbroms, indikator
(  sid. 210)
Körläge EV,
indikeringslampa
( sid. 203)
Eco-körning,
indikeringslampa
(  sid. 303)
Sportläge, indikeringslampa
(  sid. 303)
Trail Mode, indikator
(i förekommande fall)
(  sid. 305)
”PASSENGER AIR BAG”,
indikator
*5, 8 (i förekommande
fall) ( sid. 40)
OM42B46SE.book Page 94 Monday, December 17, 2018 12:29 PM

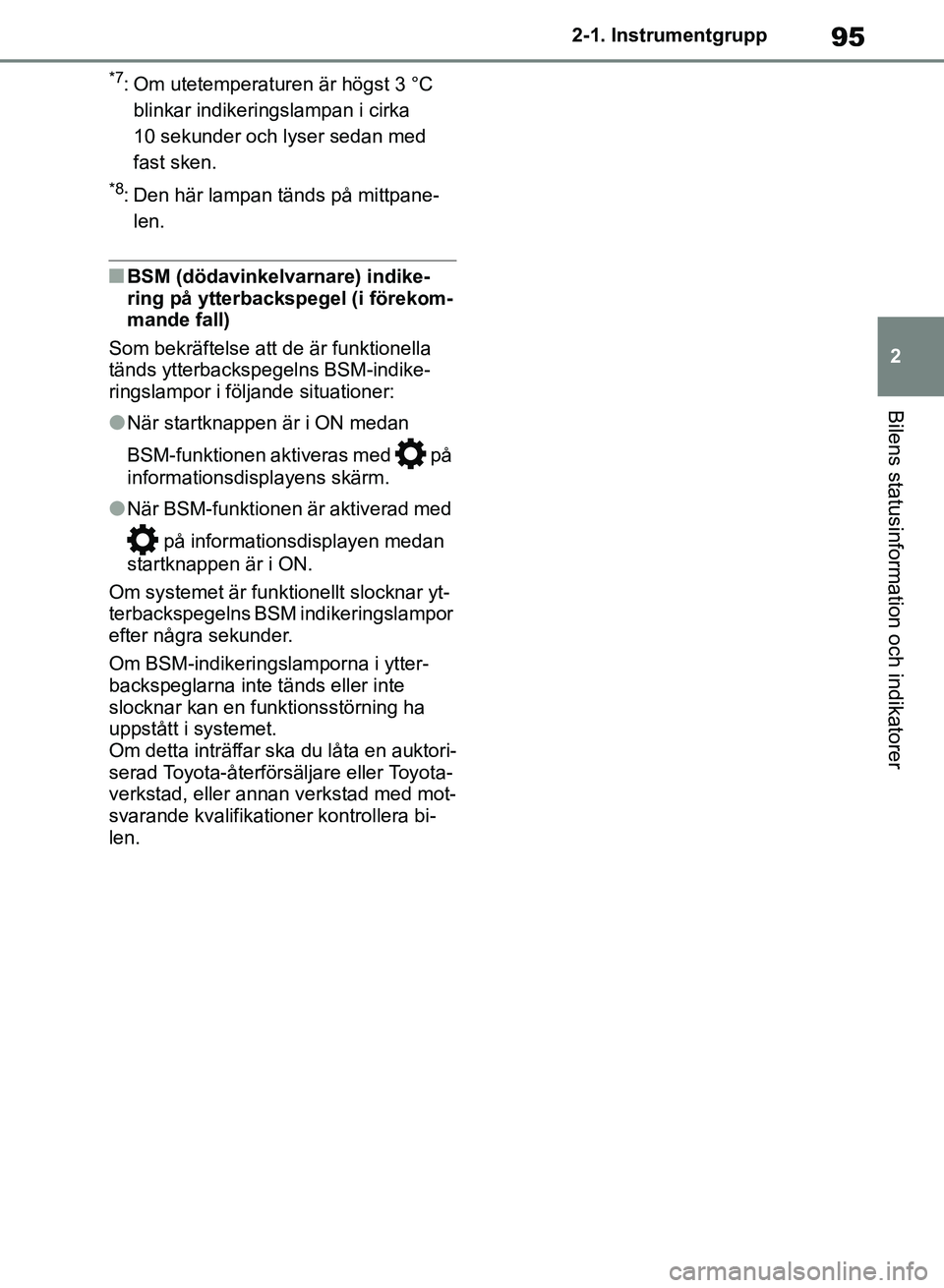

95
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
*7: Om utetemperaturen är högst 3 °C
blinkar indikeringslampan i cirka
10 sekunder och lyser sedan med
fast sken.
*8: Den här lampan tänds på mittpane-len.
nBSM (dödavinkelvarnare) indike-
ring på ytterbackspegel (i förekom-
mande fall)
Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-indike-
ringslampor i följande situationer:
lNär startknappen är i ON medan
BSM-funktionen aktiveras med på
informationsdisplayens skärm.
lNär BSM-funktionen är aktiverad med
på informationsdisplayen medan
startknappen är i ON.
Om systemet är funktionellt slocknar yt-
terbackspegelns BSM indikeringslampor
efter några sekunder.
Om BSM-indikeringslamporna i ytter-
backspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha
uppstått i systemet.
Om detta inträffar ska du låta en auktori-
serad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bi-
len.
OM42B46SE.book Page 95 Monday, December 17, 2018 12:29 PM

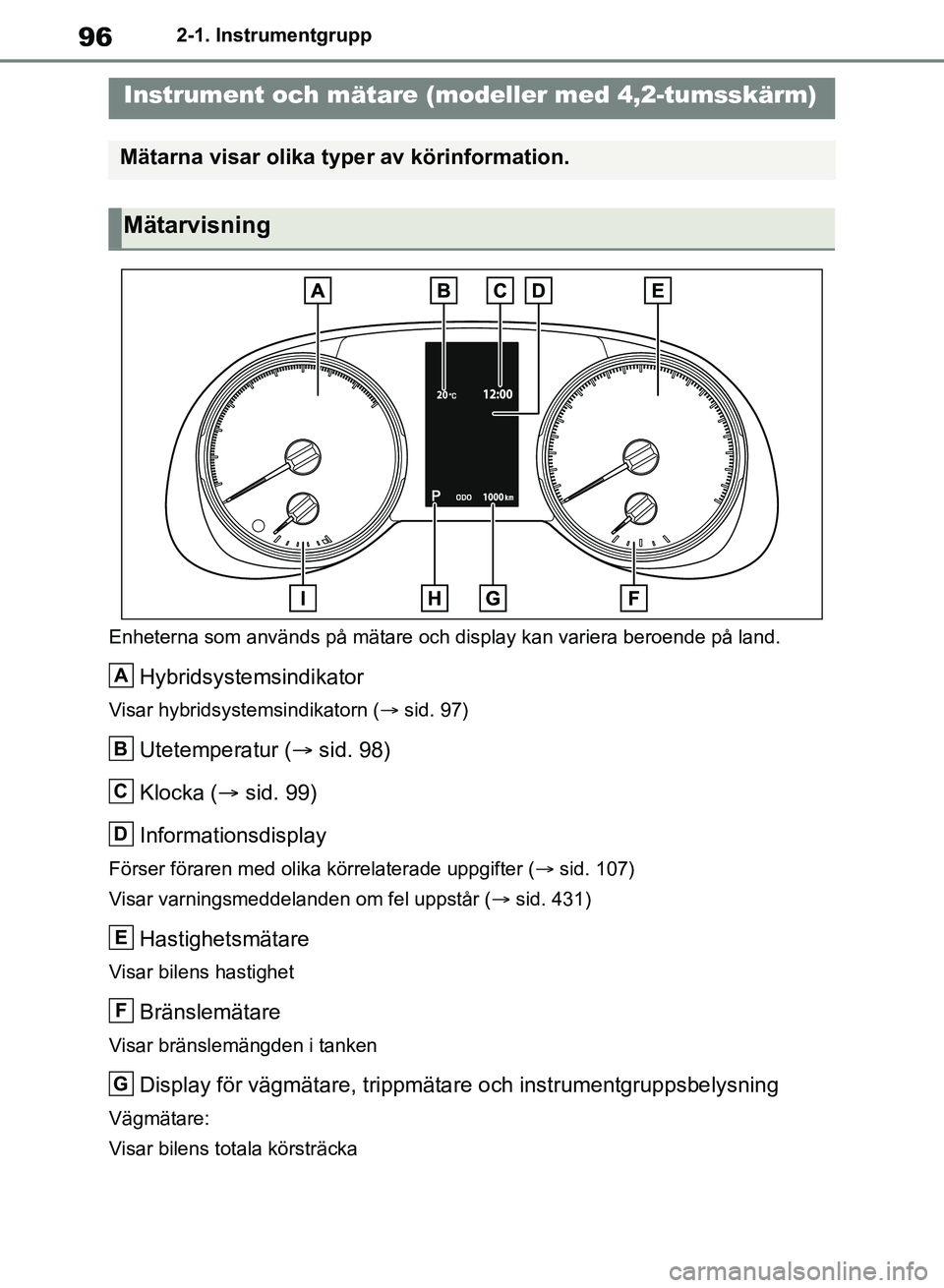

962-1. Instrumentgrupp
Enheterna som används på mätare och display kan variera beroende på land.
Hybridsystemsindikator
Visar hybridsystemsindikatorn ( sid. 97)
Utetemperatur ( sid. 98)
Klocka ( sid. 99)
Informationsdisplay
Förser föraren med olika körrelaterade uppgifter ( sid. 107)
Visar varningsmeddelanden om fel uppstår ( sid. 431)
Hastighetsmätare
Visar bilens hastighet
Bränslemätare
Visar bränslemängden i tanken
Display för vägmätare, trippmätar e och instrumentgruppsbelysning
Vägmätare:
Visar bilens totala körsträcka
Instrument och mätare (modeller med 4,2-tumsskärm)
Mätarna visar olika typer av körinformation.
Mätarvisning
A
B
C
D
E
F
G
OM42B46SE.book Page 96 Monday, December 17, 2018 12:29 PM

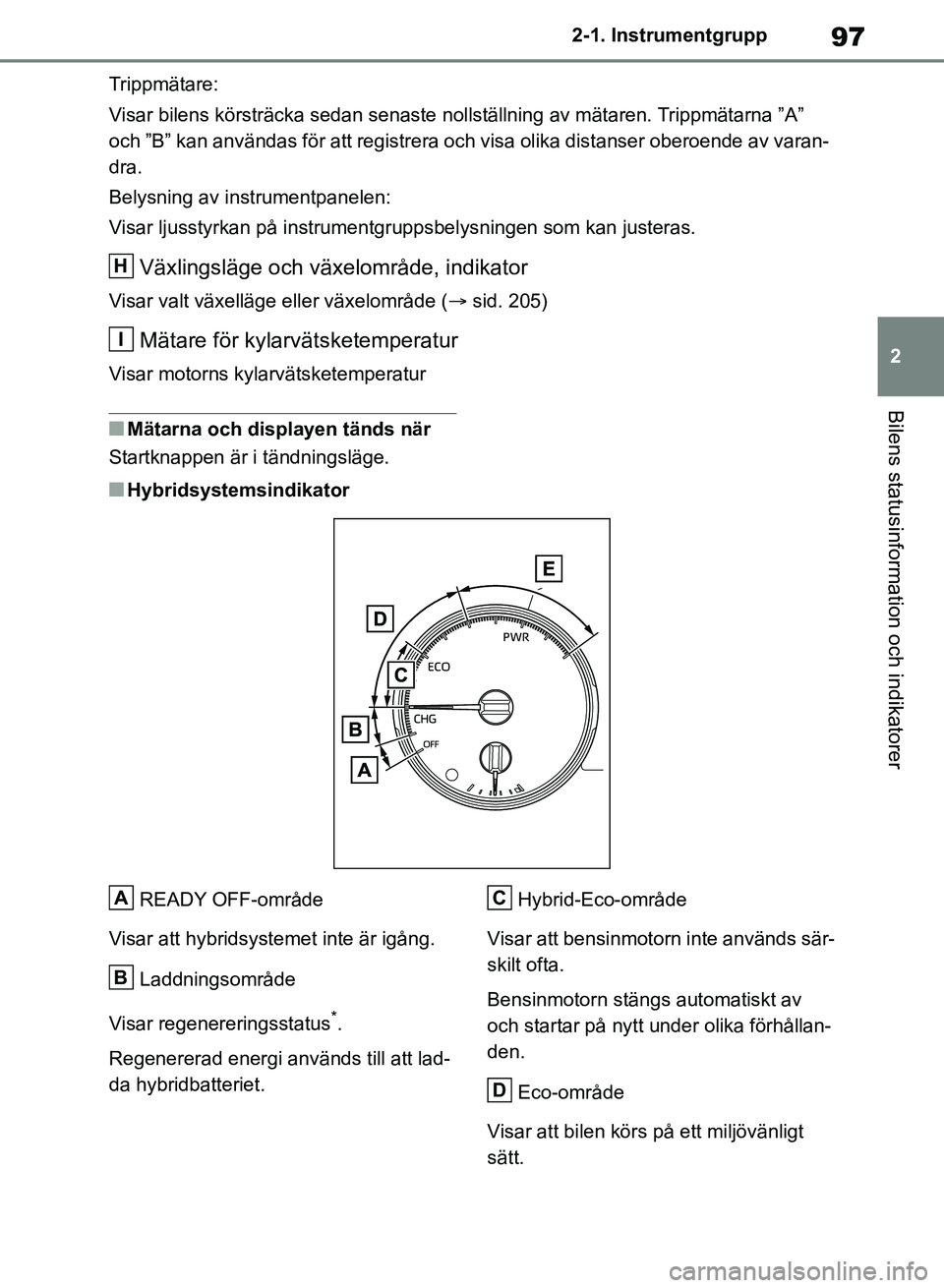

97
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
Trippmätare:
Visar bilens körsträcka sedan senaste nollställning av mätaren. Trippmätarna ”A”
och ”B” kan användas för att registrera och visa olika distanser oberoende av varan-
dra.
Belysning av instrumentpanelen:
Visar ljusstyrkan på instrumentgru
ppsbelysningen som kan justeras.
Växlingsläge och växelområde, indikator
Visar valt växelläge eller växelområde (sid. 205)
Mätare för kylarvätsketemperatur
Visar motorns kylarvätsketemperatur
nMätarna och displayen tänds när
Startknappen är i tändningsläge.
nHybridsystemsindikator
READY OFF-område
Visar att hybridsystemet inte är igång.
Laddningsområde
Visar regenereringsstatus
*.
Regenererad energi används till att lad-
da hybridbatteriet. Hybrid-Eco-område
Visar att bensinmotorn inte används sär-
skilt ofta.
Bensinmotorn stängs automatiskt av
och startar på nytt under olika förhållan-
den.
Eco-område
Visar att bilen körs på ett miljövänligt
sätt.
H
I
A
B
C
D
OM42B46SE.book Page 97 Monday, December 17, 2018 12:29 PM

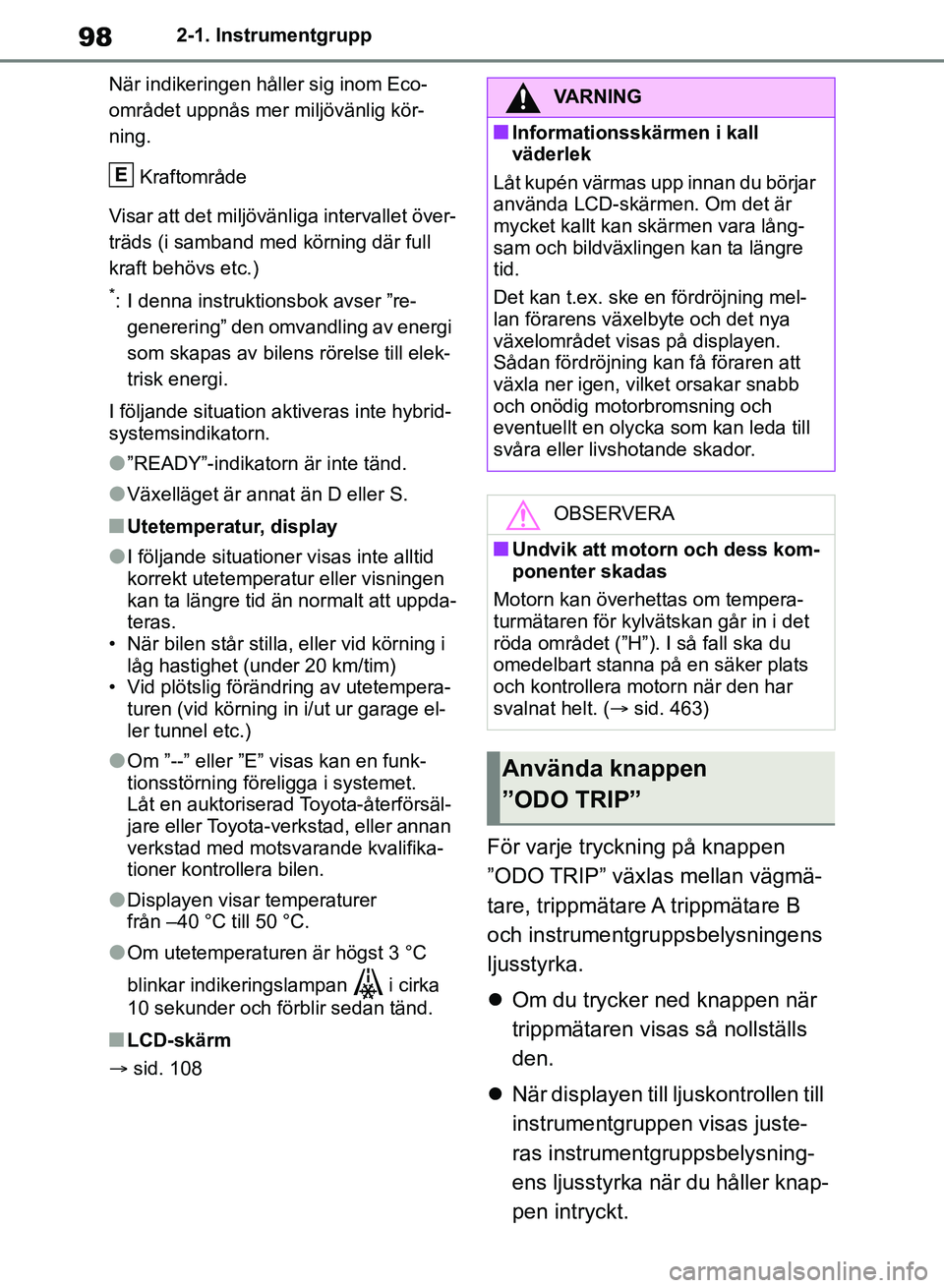

982-1. Instrumentgrupp
När indikeringen håller sig inom Eco-
området uppnås mer miljövänlig kör-
ning. Kraftområde
Visar att det miljövänliga intervallet över-
träds (i samband med körning där full
kraft behövs etc.)
*: I denna instruktionsbok avser ”re- generering” den omvandling av energi
som skapas av bilens rörelse till elek-
trisk energi.
I följande situation aktiveras inte hybrid-
systemsindikatorn.
l”READY”-indikatorn är inte tänd.
lVäxelläget är annat än D eller S.
nUtetemperatur, display
lI följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att uppda-
teras.
• När bilen står stilla, eller vid körning i låg hastighet (under 20 km/tim)
• Vid plötslig förändring av utetempera- turen (vid körning in i/ut ur garage el-
ler tunnel etc.)
lOm ”--” eller ”E” visas kan en funk-
tionsstörning föreligga i systemet.
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera bilen.
lDisplayen visar temperaturer
från –40 °C till 50 °C.
lOm utetemperaturen är högst 3 °C
blinkar indikeringslampan i cirka
10 sekunder och förblir sedan tänd.
nLCD-skärm
 sid. 108
För varje tryckning på knappen
”ODO TRIP” växlas mellan vägmä-
tare, trippmätare A trippmätare B
och instrumentgruppsbelysningens
ljusstyrka.
Om du trycker ned knappen när
trippmätaren visa s så nollställs
den.
 När displayen till ljuskontrollen till
instrumentgruppen visas juste-
ras instrumentgruppsbelysning-
ens ljusstyrka när du håller knap-
pen intryckt.
E
VARNING
nInformationsskärmen i kall
väderlek
Låt kupén värmas upp innan du börjar
använda LCD-skärmen. Om det är
mycket kallt kan skärmen vara lång-
sam och bildväxlingen kan ta längre
tid.
Det kan t.ex. ske en fördröjning mel-
lan förarens växelbyte och det nya
växelområdet visa s på displayen.
Sådan fördröjning kan få föraren att
växla ner igen, vilket orsakar snabb
och onödig motorbromsning och
eventuellt en olycka som kan leda till
svåra eller livshotande skador.
OBSERVERA
nUndvik att motorn och dess kom-
ponenter skadas
Motorn kan överhettas om tempera-
turmätaren för kylvätskan går in i det
röda området (”H”). I så fall ska du
omedelbart stanna på en säker plats
och kontrollera motorn när den har
svalnat helt. ( sid. 463)
Använda knappen
”ODO TRIP”
OM42B46SE.book Page 98 Monday, December 17, 2018 12:29 PM

99
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
nJustering av ljusstyrkan i instru-
mentgruppen
Ljusstyrkan i instrumentgruppen kan
justeras individuellt när bakljusen är tän-
da eller släckta. Om omgivningen är ljus
(t.ex. på dagen) ändras dock inte instru-
mentgruppsbelysningen om du slår på
bakljusen.
Klockorna kan antingen justeras på
informationsdispla yen eller ljudan-
läggningsskärmen.
Modeller utan navigationssystem
eller multimediasystem
Genom att visa skärmen ”Clock
:00” från skärmen på informa-
tionsdisplayen kan du ändra följan-
de inställningar relaterade till klock-
an.
 Ställa om minutvisningen
 Växla visning mellan 12- och 24-
timmarsklockan.
 Ställa in tiden
nNollställa minutvisningen
1 Tryck på knapparna eller
på ratten och välj .
2 Tryck på knapparna eller
på ratten och välj ”Clock :00”.
Tryck på rattreglagens på skär-
men ”Clock :00” för att ställa in ”Mi-
nutes” på 00.
 Minuter mellan 0 och 29 rundas
av nedåt.
(T.ex. från 1:00 till 1:29 visas som 1:00)
Minuter mellan 30 och 59 rundas
av uppåt.
(T.ex. från 01:30 till 01:59 visas som
02:00)
nStälla in tiden
1 Tryck på knapparna eller
på ratten och välj .
2 Tryck på knapparna eller
på ratten och välj ”Clock :00”.
3 På skärmen ”Clock :00”, håll
på rattreglagen intryckt.
4 Välj ”12 H/24 H”, ”Time” eller
”Minutes” med eller på
rattreglagen.
5 Tryck på eller på rattreg-
lagen för att välja displayens
innehåll.
För att avsluta inställningen, tryck på
för att återgå till föregående skärm.
Ställa in klockan
OM42B46SE.book Page 99 Monday, December 17, 2018 12:29 PM

1002-1. Instrumentgrupp
Modeller med navigationssystem
eller multimediasystem
Se instruktionsboken till naviga-
tions/multimediasys temet eller in-
struktionsboken t ill multimediasys-
temet.
OM42B46SE.book Page 100 Monday, December 17, 2018 12:29 PM
