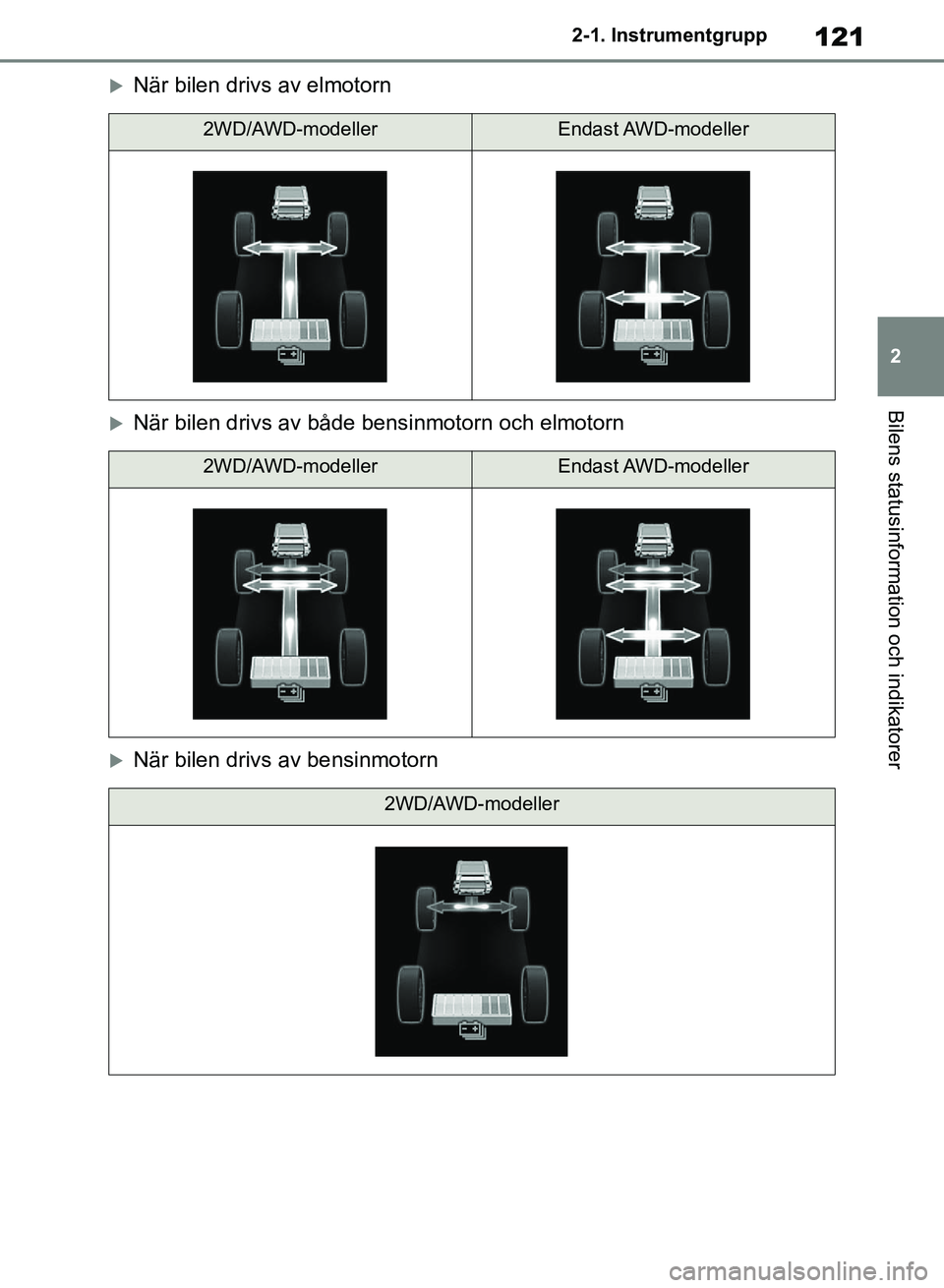

TOYOTA RAV4 2018 Bruksanvisningar (in Swedish)

121
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
När bilen drivs av elmotorn
När bilen drivs av både bensinmotorn och elmotorn
När bilen drivs av bensinmotorn
2WD/AWD-modellerEndast AWD-modeller
2WD/AWD-modellerEndast AWD-modeller
2WD/AWD-modeller
OM42B46SE.book Page 121 Monday, December 17, 2018 12:29 PM

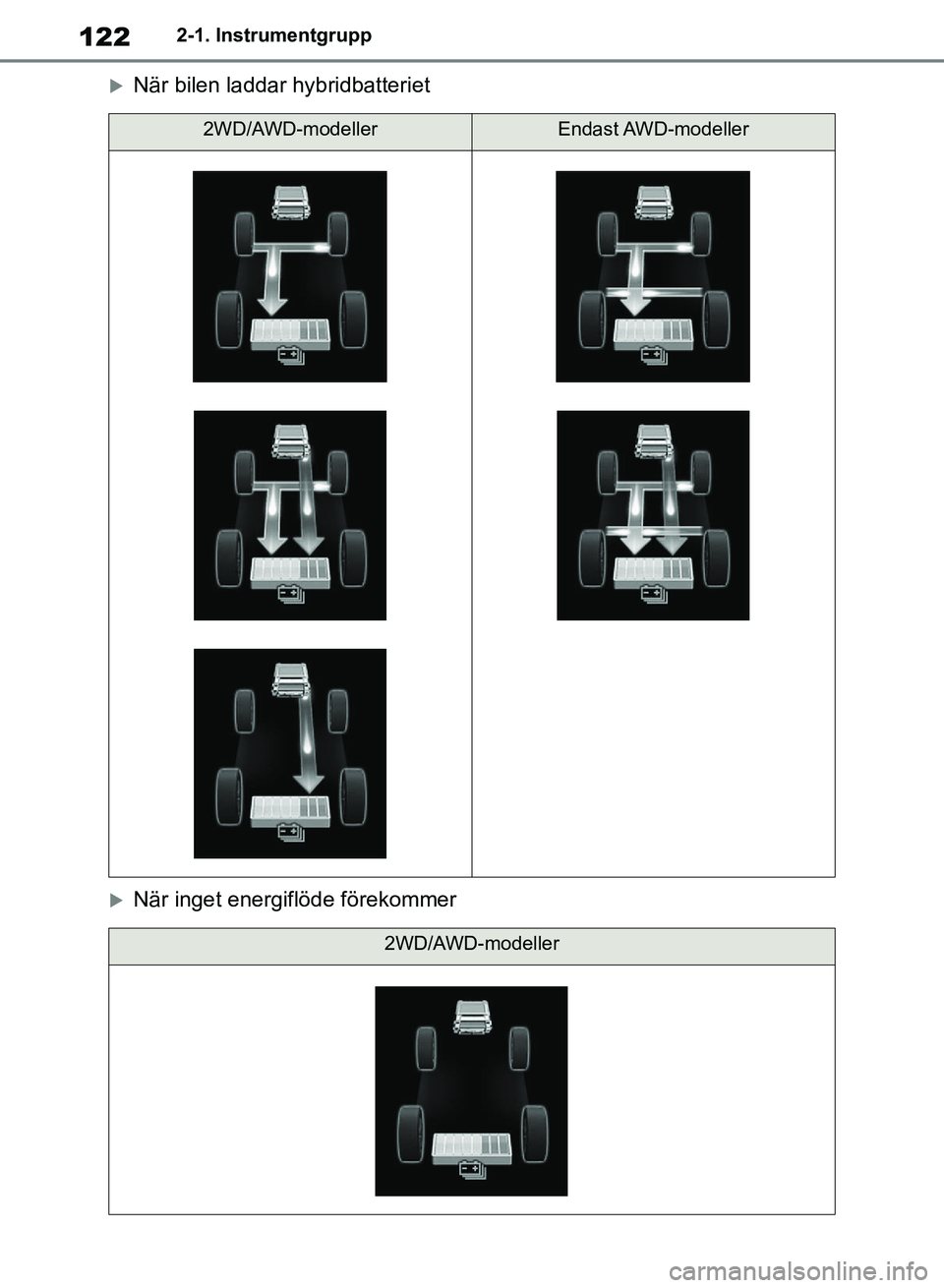

1222-1. Instrumentgrupp
När bilen laddar hybridbatteriet
När inget energiflöde förekommer
2WD/AWD-modellerEndast AWD-modeller
2WD/AWD-modeller
OM42B46SE.book Page 122 Monday, December 17, 2018 12:29 PM

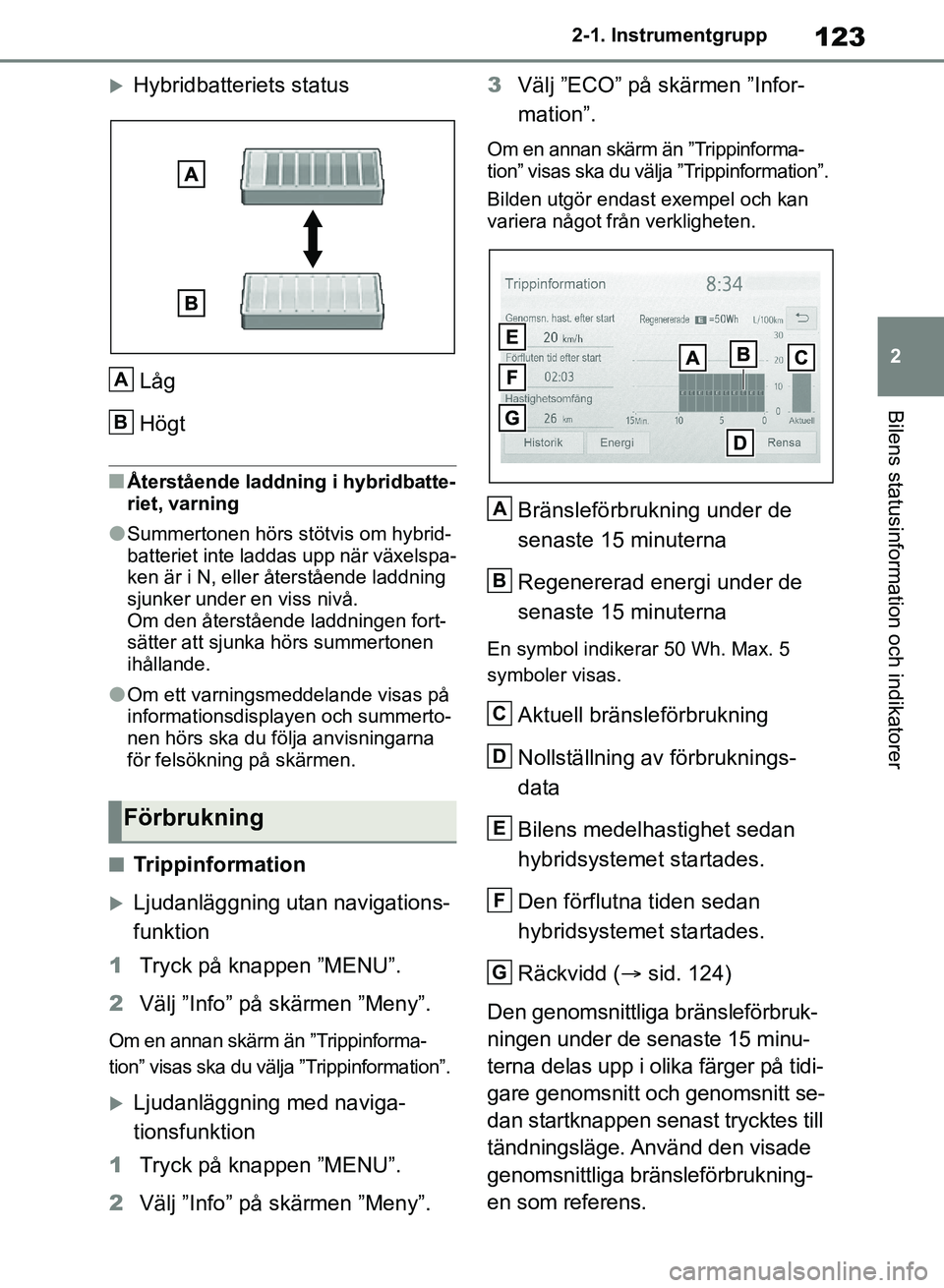

123
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
Hybridbatteriets status
Låg
Högt
nÅterstående laddning i hybridbatte-
riet, varning
lSummertonen hörs stötvis om hybrid-
batteriet inte laddas upp när växelspa-
ken är i N, eller återstående laddning
sjunker under en viss nivå.
Om den återstående laddningen fort-
sätter att sjunka hörs summertonen
ihållande.
lOm ett varningsmeddelande visas på
informationsdisplayen och summerto-
nen hörs ska du följa anvisningarna
för felsökning på skärmen.
nTrippinformation
Ljudanläggning utan navigations-
funktion
1 Tryck på knappen ”MENU”.
2 Välj ”Info” på skärmen ”Meny”.
Om en annan skärm än ”Trippinforma-
tion” visas ska du välja ”Trippinformation”.
Ljudanläggning med naviga-
tionsfunktion
1 Tryck på knappen ”MENU”.
2 Välj ”Info” på skärmen ”Meny”. 3
Välj ”ECO” på skärmen ”Infor-
mation”.
Om en annan skärm än ”Trippinforma-
tion” visas ska du vä lja ”Trippinformation”.
Bilden utgör endast exempel och kan
variera något från verkligheten.
Bränsleförbrukning under de
senaste 15 minuterna
Regenererad energi under de
senaste 15 minuterna
En symbol indikerar 50 Wh. Max. 5
symboler visas.
Aktuell bränsleförbrukning
Nollställning av förbruknings-
data
Bilens medelhastighet sedan
hybridsystemet startades.
Den förflutna tiden sedan
hybridsystemet startades.
Räckvidd ( sid. 124)
Den genomsnittliga bränsleförbruk-
ningen under de senaste 15 minu-
terna delas upp i olika färger på tidi-
gare genomsnitt och genomsnitt se-
dan startknappen senast trycktes till
tändningsläge. Använd den visade
genomsnittliga bränsleförbrukning-
en som referens.
Förbrukning
A
BEnergi
A
B
C
D
E
F
G
OM42B46SE.book Page 123 Monday, December 17, 2018 12:29 PM

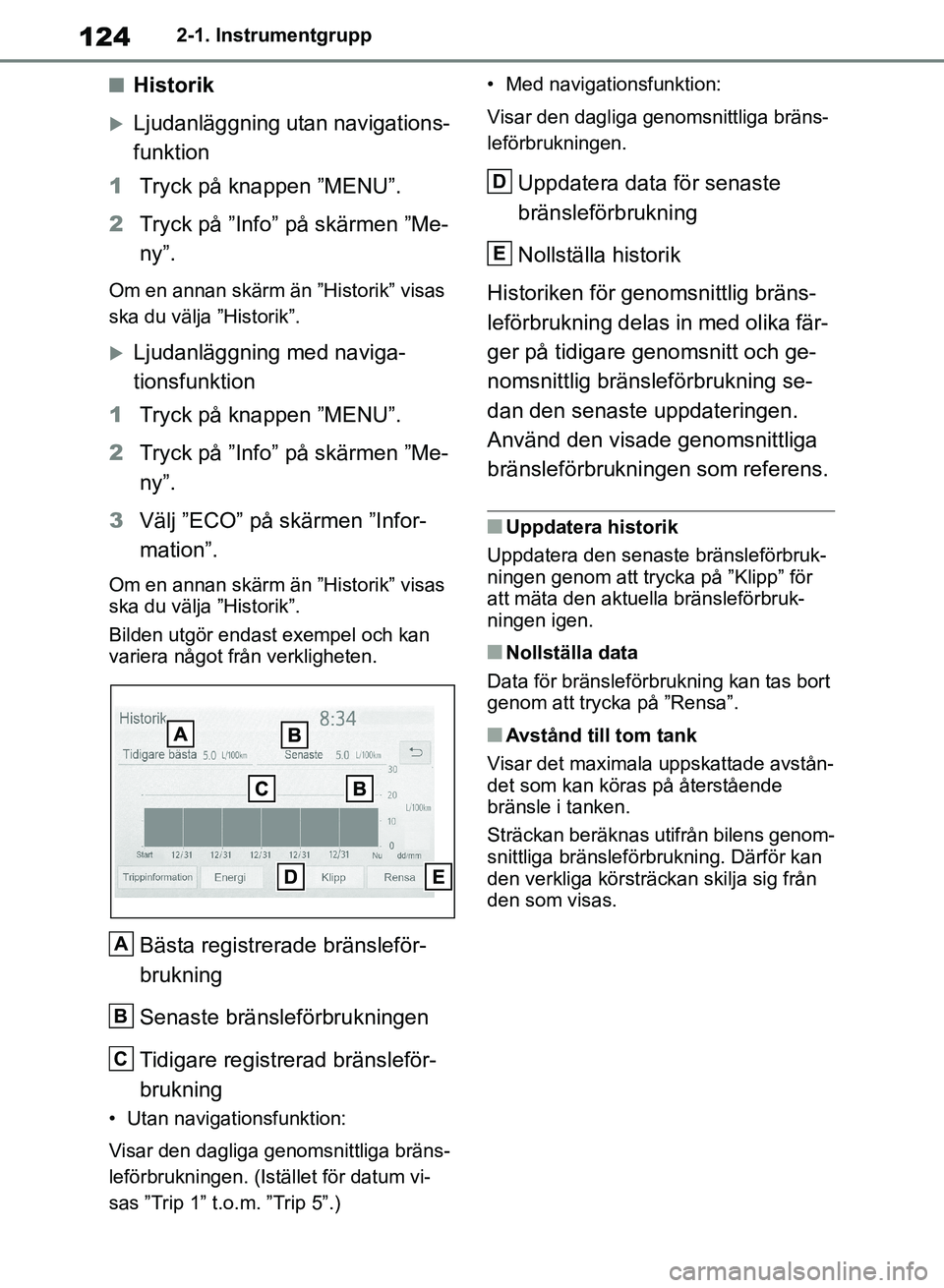

1242-1. Instrumentgrupp
nHistorik
Ljudanläggning utan navigations-
funktion
1 Tryck på knappen ”MENU”.
2 Tryck på ”Info” på skärmen ”Me-
ny”.
Om en annan skärm än ”Historik” visas
ska du välja ”Historik”.
Ljudanläggning med naviga-
tionsfunktion
1 Tryck på knappen ”MENU”.
2 Tryck på ”Info” på skärmen ”Me-
ny”.
3 Välj ”ECO” på skärmen ”Infor-
mation”.
Om en annan skärm än ”Historik” visas
ska du välja ”Historik”.
Bilden utgör endast exempel och kan
variera något från verkligheten.
Bästa registrerade bränsleför-
brukning
Senaste bränsleförbrukningen
Tidigare registrerad bränsleför-
brukning
• Utan navigationsfunktion:
Visar den dagliga genomsnittliga bräns-
leförbrukningen. (Istället för datum vi-
sas ”Trip 1” t.o.m. ”Trip 5”.) • Med navigationsfunktion:
Visar den dagliga genomsnittliga bräns-
leförbrukningen.
Uppdatera data för senaste
bränsleförbrukning
Nollställa historik
Historiken för genomsnittlig bräns-
leförbrukning delas in med olika fär-
ger på tidigare genomsnitt och ge-
nomsnittlig bränsleförbrukning se-
dan den senaste uppdateringen.
Använd den visade genomsnittliga
bränsleförbrukningen som referens.
nUppdatera historik
Uppdatera den senaste bränsleförbruk-
ningen genom att trycka på ”Klipp” för
att mäta den aktuella bränsleförbruk-
ningen igen.
nNollställa data
Data för bränsleförbrukning kan tas bort
genom att trycka på ”Rensa”.
nAvstånd till tom tank
Visar det maximala uppskattade avstån-
det som kan köras på återstående
bränsle i tanken.
Sträckan beräknas utifrån bilens genom-
snittliga bränsleförbrukning. Därför kan
den verkliga körsträckan skilja sig från
den som visas.
A
B
C
D
E
OM42B46SE.book Page 124 Monday, December 17, 2018 12:29 PM

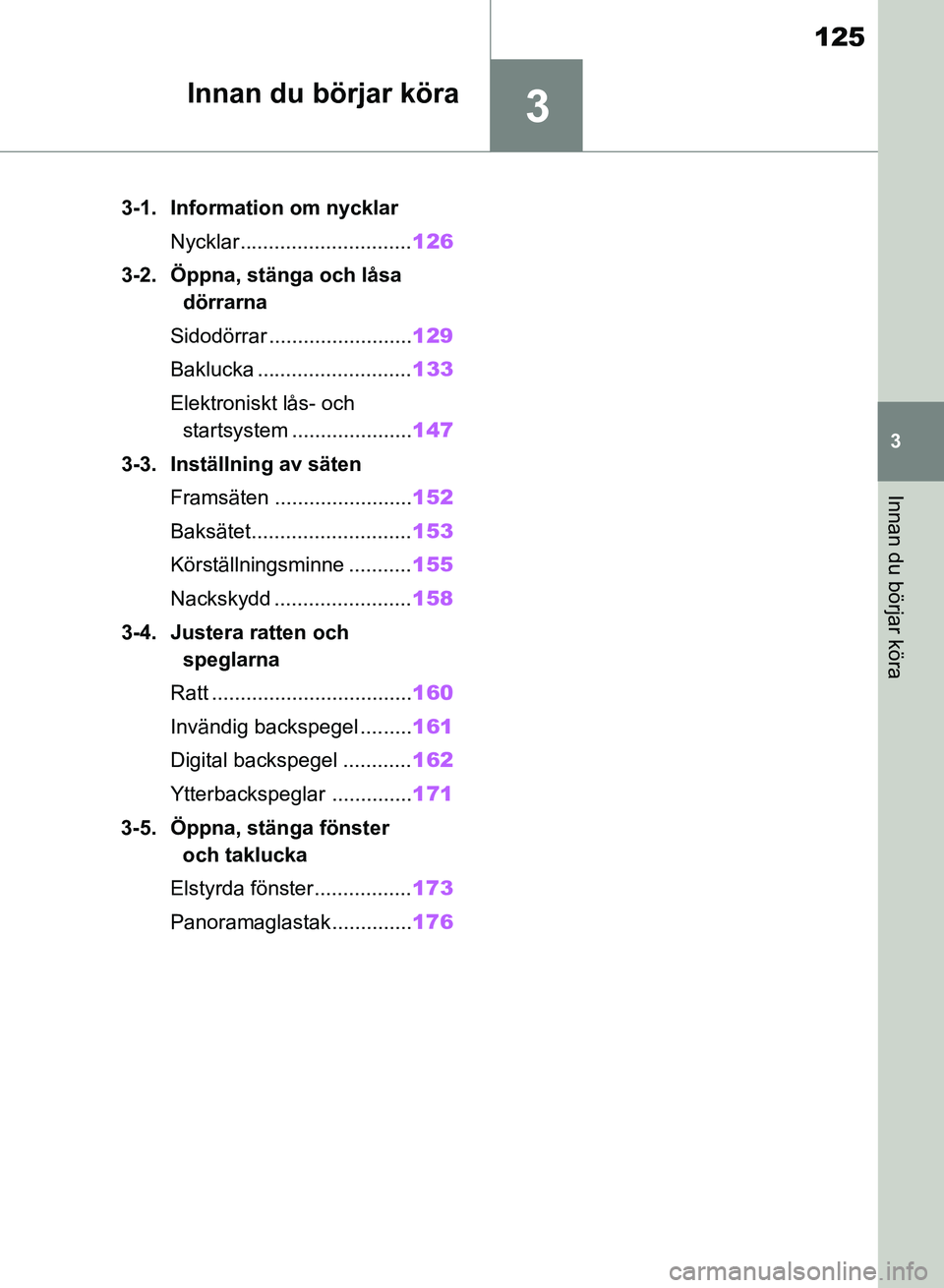

3
125
3
Innan du börjar köra
Innan du börjar köra
3-1. Information om nycklarNycklar.............................. 126
3-2. Öppna, stänga och låsa dörrarna
Sidodörrar ......................... 129
Baklucka ........................... 133
Elektroniskt lås- och startsystem ..................... 147
3-3. Inställning av säten Framsäten ........................ 152
Baksätet............................ 153
Körställningsminne ........... 155
Nackskydd ........................ 158
3-4. Justera ratten och speglarna
Ratt ................................... 160
Invändig backspegel ......... 161
Digital backspegel ............ 162
Ytterbackspeglar .............. 171
3-5. Öppna, stänga fönster och taklucka
Elstyrda fönster................. 173
Panoramaglastak.............. 176
OM42B46SE.book Page 125 Monday, December 17, 2018 12:29 PM

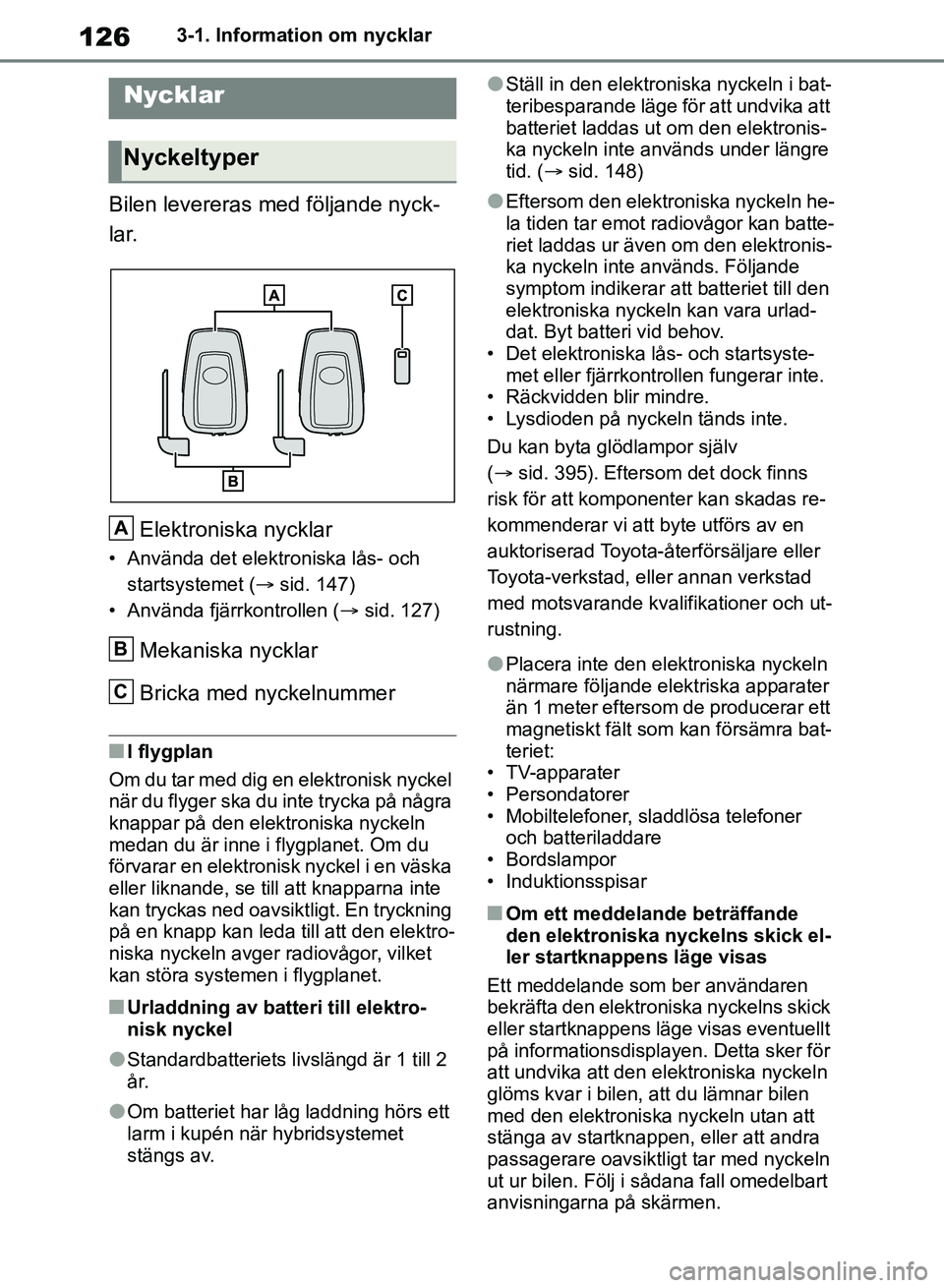

1263-1. Information om nycklar
3-1.Information om nycklar
Bilen levereras med följande nyck-
lar.Elektroniska nycklar
• Använda det elektroniska lås- och startsystemet ( sid. 147)
• Använda fjärrkontrollen ( sid. 127)
Mekaniska nycklar
Bricka med nyckelnummer
nI flygplan
Om du tar med dig en elektronisk nyckel
när du flyger ska du inte trycka på några
knappar på den elektroniska nyckeln
medan du är inne i flygplanet. Om du
förvarar en elektronisk nyckel i en väska
eller liknande, se till att knapparna inte
kan tryckas ned oavsik tligt. En tryckning
på en knapp kan leda till att den elektro-
niska nyckeln avger radiovågor, vilket
kan störa systemen i flygplanet.
nUrladdning av batteri till elektro-
nisk nyckel
lStandardbatteriets livslängd är 1 till 2
år.
lOm batteriet har låg laddning hörs ett
larm i kupén när hybridsystemet
stängs av.
lStäll in den elektroniska nyckeln i bat-
teribesparande läge för att undvika att
batteriet laddas ut om den elektronis-
ka nyckeln inte används under längre
tid. (sid. 148)
lEftersom den elektroniska nyckeln he-
la tiden tar emot radiovågor kan batte-
riet laddas ur även om den elektronis-
ka nyckeln inte används. Följande
symptom indikerar att batteriet till den
elektroniska nyckeln kan vara urlad-
dat. Byt batteri vid behov.
• Det elektroniska lås- och startsyste- met eller fjärrkontrollen fungerar inte.
• Räckvidden blir mindre.
• Lysdioden på nyckeln tänds inte.
Du kan byta glödlampor själv
( sid. 395). Eftersom det dock finns
risk för att komponenter kan skadas re-
kommenderar vi att byte utförs av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kva lifikationer och ut-
rustning.
lPlacera inte den elektroniska nyckeln
närmare följande elektriska apparater
än 1 meter eftersom de producerar ett
magnetiskt fält som kan försämra bat-
teriet:
• TV-apparater
• Persondatorer
• Mobiltelefoner, sladdlösa telefoner och batteriladdare
• Bordslampor
• Induktionsspisar
nOm ett meddelan de beträffande
den elektroniska ny ckelns skick el-
ler startknappens läge visas
Ett meddelande som ber användaren
bekräfta den elektroniska nyckelns skick
eller startknappens läge visas eventuellt
på informationsdispl ayen. Detta sker för
att undvika att den elektroniska nyckeln
glöms kvar i bilen, att du lämnar bilen
med den elektroniska nyckeln utan att
stänga av startknappen, eller att andra
passagerare oavsiktligt tar med nyckeln
ut ur bilen. Följ i sådana fall omedelbart
anvisningarna på skärmen.
Nycklar
Nyckeltyper
A
B
C
OM42B46SE.book Page 126 Monday, December 17, 2018 12:29 PM

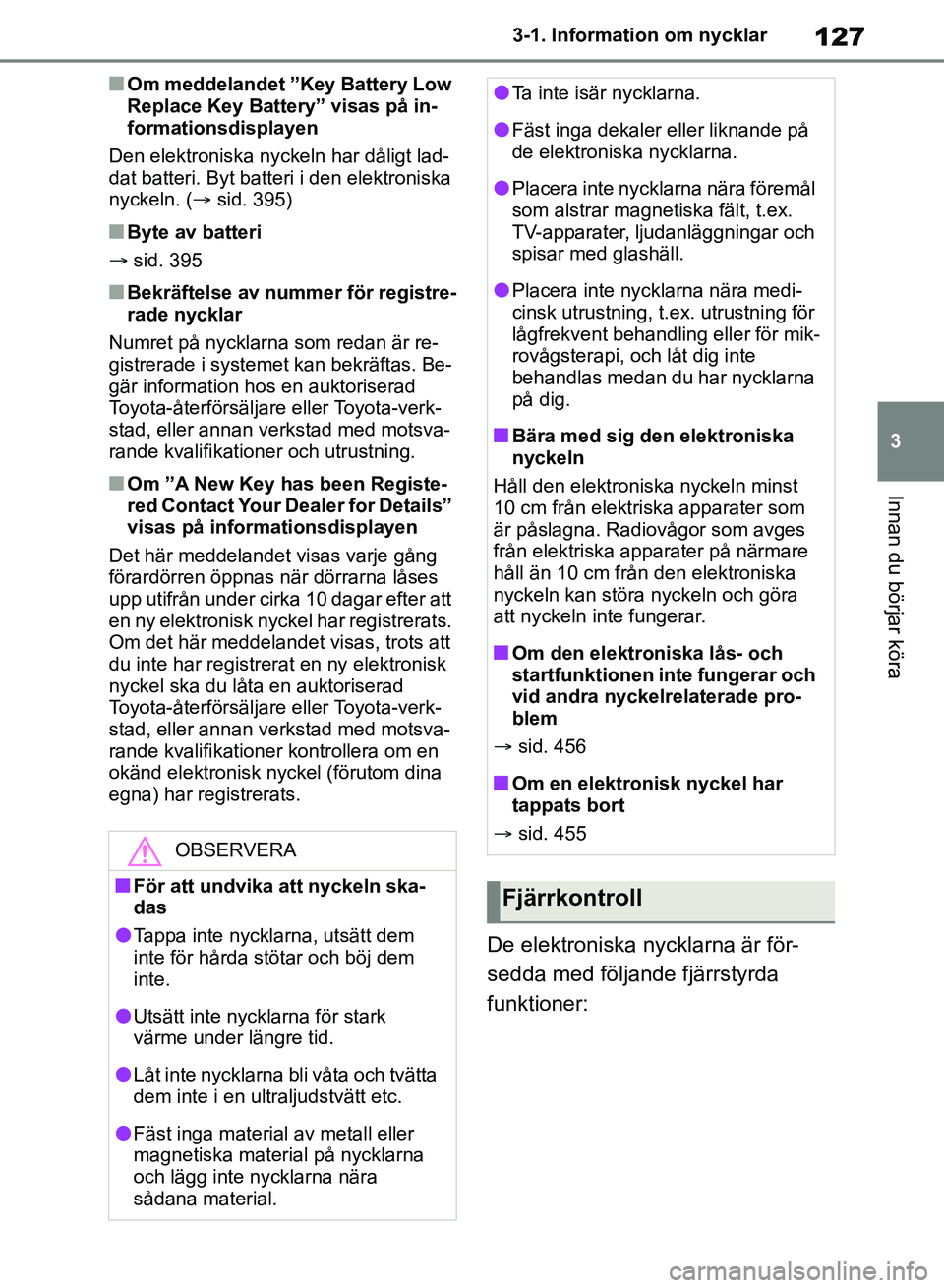

127
3
3-1. Information om nycklar
Innan du börjar köra
nOm meddelandet ”Key Battery Low
Replace Key Battery” visas på in-
formationsdisplayen
Den elektroniska nyckeln har dåligt lad-
dat batteri. Byt batteri i den elektroniska
nyckeln. ( sid. 395)
nByte av batteri
 sid. 395
nBekräftelse av nummer för registre-
rade nycklar
Numret på nycklarna som redan är re-
gistrerade i systemet kan bekräftas. Be-
gär information hos en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
nOm ”A New Key has been Registe-
red Contact Your Dealer for Details”
visas på informationsdisplayen
Det här meddelandet visas varje gång
förardörren öppnas när dörrarna låses
upp utifrån under cirka 10 dagar efter att
en ny elektronisk n yckel har registrerats.
Om det här meddelandet visas, trots att
du inte har registrerat en ny elektronisk
nyckel ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer kontrollera om en
okänd elektronisk nyckel (förutom dina
egna) har registrerats.
De elektroniska nycklarna är för-
sedda med följande fjärrstyrda
funktioner:
OBSERVERA
nFör att undvika att nyckeln ska-
das
lTappa inte nycklarna, utsätt dem
inte för hårda stötar och böj dem
inte.
lUtsätt inte nycklarna för stark
värme under längre tid.
lLåt inte nycklarna bli våta och tvätta
dem inte i en ultraljudstvätt etc.
lFäst inga material av metall eller
magnetiska material på nycklarna
och lägg inte nycklarna nära
sådana material.
lTa inte isär nycklarna.
lFäst inga dekaler eller liknande på
de elektroniska nycklarna.
lPlacera inte nycklarna nära föremål
som alstrar magnetiska fält, t.ex.
TV-apparater, ljudanläggningar och
spisar med glashäll.
lPlacera inte nycklarna nära medi-
cinsk utrustning, t.ex. utrustning för
lågfrekvent behandling eller för mik-
rovågsterapi, och låt dig inte
behandlas medan du har nycklarna
på dig.
nBära med sig den elektroniska
nyckeln
Håll den elektroniska nyckeln minst
10 cm från elektriska apparater som
är påslagna. Radiovågor som avges
från elektriska apparater på närmare
håll än 10 cm från den elektroniska
nyckeln kan störa nyckeln och göra
att nyckeln inte fungerar.
nOm den elektroniska lås- och
startfunktionen in te fungerar och
vid andra nyckelrelaterade pro-
blem
 sid. 456
nOm en elektronisk nyckel har
tappats bort
 sid. 455
Fjärrkontroll
OM42B46SE.book Page 127 Monday, December 17, 2018 12:29 PM

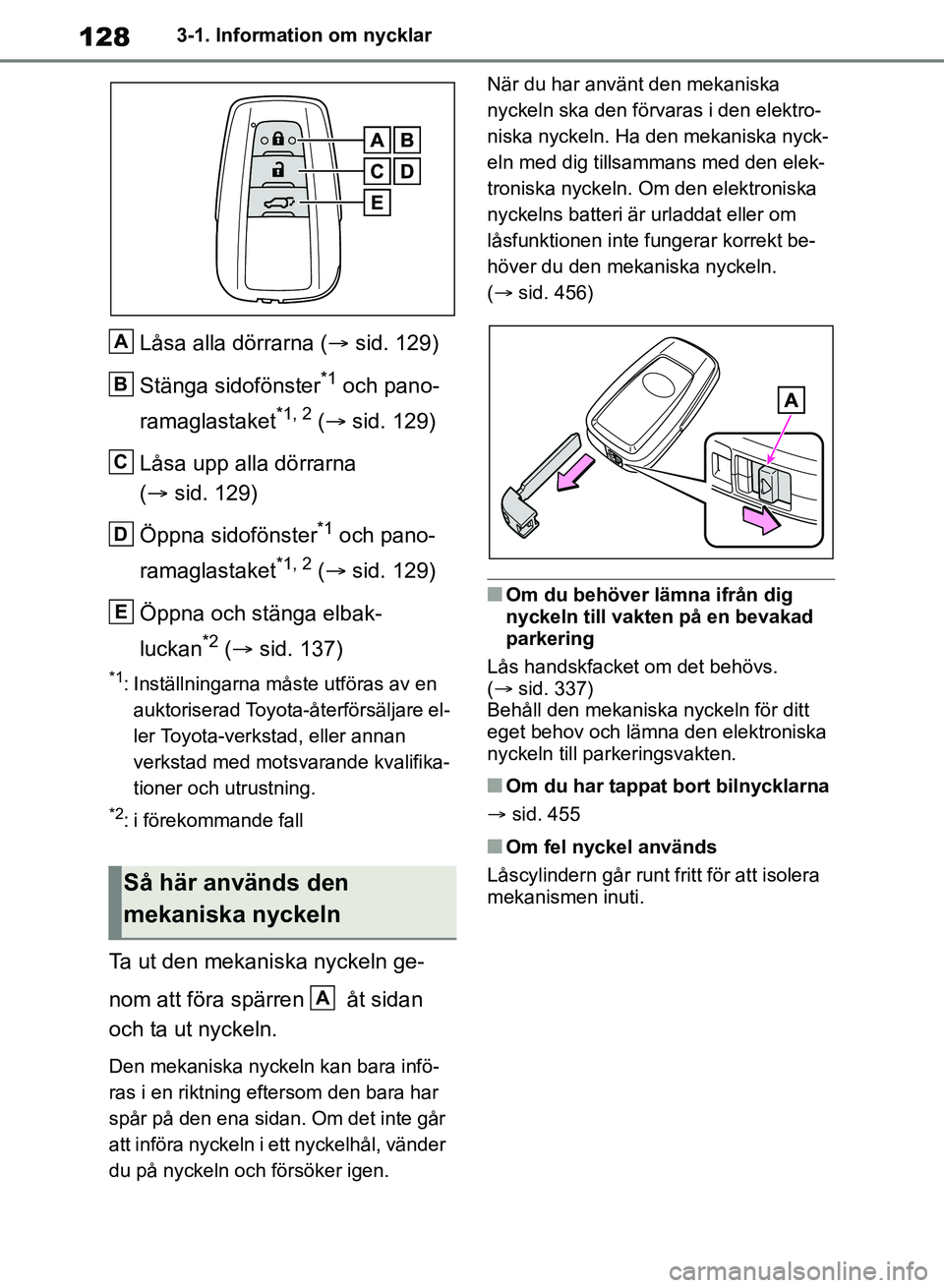

1283-1. Information om nycklar
Låsa alla dörrarna (sid. 129)
Stänga sidofönster
*1 och pano-
ramaglastaket
*1, 2 (  sid. 129)
Låsa upp alla dörrarna
(  sid. 129)
Öppna sidofönster
*1 och pano-
ramaglastaket
*1, 2 (  sid. 129)
Öppna och stänga elbak-
luckan
*2 (  sid. 137)
*1: Inställningarna måste utföras av en
auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, eller annan
verkstad med mot svarande kvalifika-
tioner och utrustning.
*2: i förekommande fall
Ta ut den mekaniska nyckeln ge-
nom att föra spärren åt sidan
och ta ut nyckeln.
Den mekaniska nyckeln kan bara infö-
ras i en riktning eftersom den bara har
spår på den ena sidan. Om det inte går
att införa nycke ln i ett nyckelhål, vänder
du på nyckeln och försöker igen. När du har använt den mekaniska
nyckeln ska den förvaras i den elektro-
niska nyckeln. Ha den mekaniska nyck-
eln med dig tillsammans med den elek-
troniska nyckeln. Om den elektroniska
nyckelns batteri är urladdat eller om
låsfunktionen inte fungerar korrekt be-
höver du den mekaniska nyckeln.
(
sid. 456)
nOm du behöver lämna ifrån dig
nyckeln till vakten på en bevakad
parkering
Lås handskfacket om det behövs.
( sid. 337)
Behåll den mekaniska nyckeln för ditt
eget behov och lämna den elektroniska
nyckeln till parkeringsvakten.
nOm du har tappat bort bilnycklarna
 sid. 455
nOm fel nyckel används
Låscylindern går runt fritt för att isolera
mekanismen inuti.
Så här används den
mekaniska nyckeln
A
B
C
D
E
A
OM42B46SE.book Page 128 Monday, December 17, 2018 12:29 PM

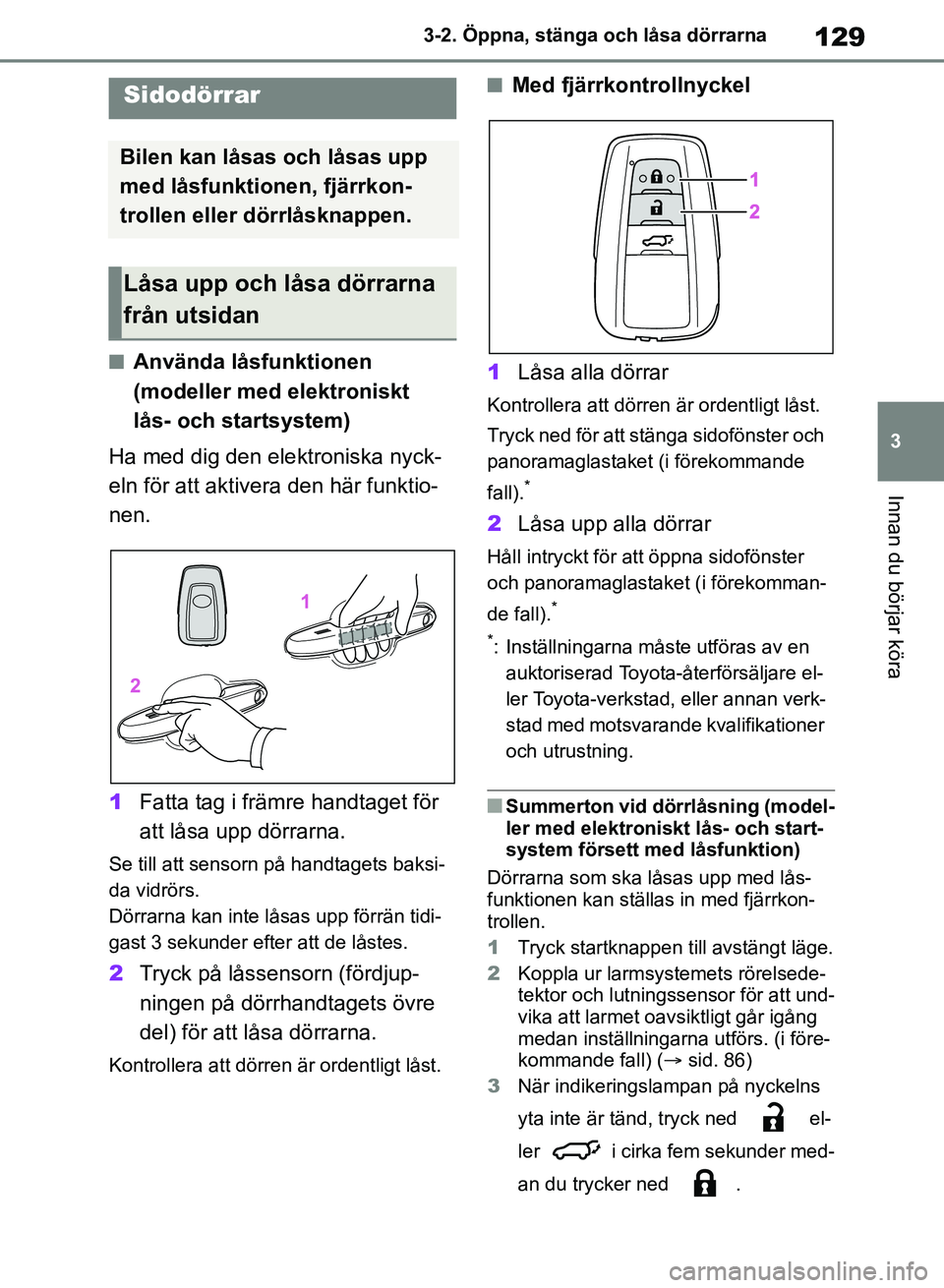

129
3
3-2. Öppna, stänga och låsa dörrarna
Innan du börjar köra
3-2.Öppna, stänga och låsa dörrarna
nAnvända låsfunktionen
(modeller med elektroniskt
lås- och startsystem)
Ha med dig den elektroniska nyck-
eln för att aktivera den här funktio-
nen.
1 Fatta tag i främre handtaget för
att låsa upp dörrarna.
Se till att sensorn på handtagets baksi-
da vidrörs.
Dörrarna kan inte låsas upp förrän tidi-
gast 3 sekunder efter att de låstes.
2Tryck på låssensorn (fördjup-
ningen på dörrhandtagets övre
del) för att låsa dörrarna.
Kontrollera att dörren är ordentligt låst.
nMed fjärrkontrollnyckel
1 Låsa alla dörrar
Kontrollera att dörren är ordentligt låst.
Tryck ned för att stänga sidofönster och
panoramaglastaket (i förekommande
fall).
*
2Låsa upp alla dörrar
Håll intryckt för att öppna sidofönster
och panoramaglastaket (i förekomman-
de fall).
*
*
: Inställningarna måste utföras av en auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
och utrustning.
nSummerton vid dörrlåsning (model-
ler med elektroniskt lås- och start-
system försett med låsfunktion)
Dörrarna som ska låsas upp med lås-
funktionen kan ställas in med fjärrkon-
trollen.
1 Tryck startknappen till avstängt läge.
2 Koppla ur larmsystemets rörelsede-
tektor och lutningssensor för att und-
vika att larmet oavsiktligt går igång
medan inställningarna utförs. (i före-
kommande fall) ( sid. 86)
3 När indikeringsla mpan på nyckelns
yta inte är tänd, tryck ned el-
ler i cirka fem sekunder med-
an du trycker ned .
Sidodörrar
Bilen kan låsas och låsas upp
med låsfunktionen, fjärrkon-
trollen eller dörrlåsknappen.
Låsa upp och låsa dörrarna
från utsidan
OM42B46SE.book Page 129 Monday, December 17, 2018 12:29 PM

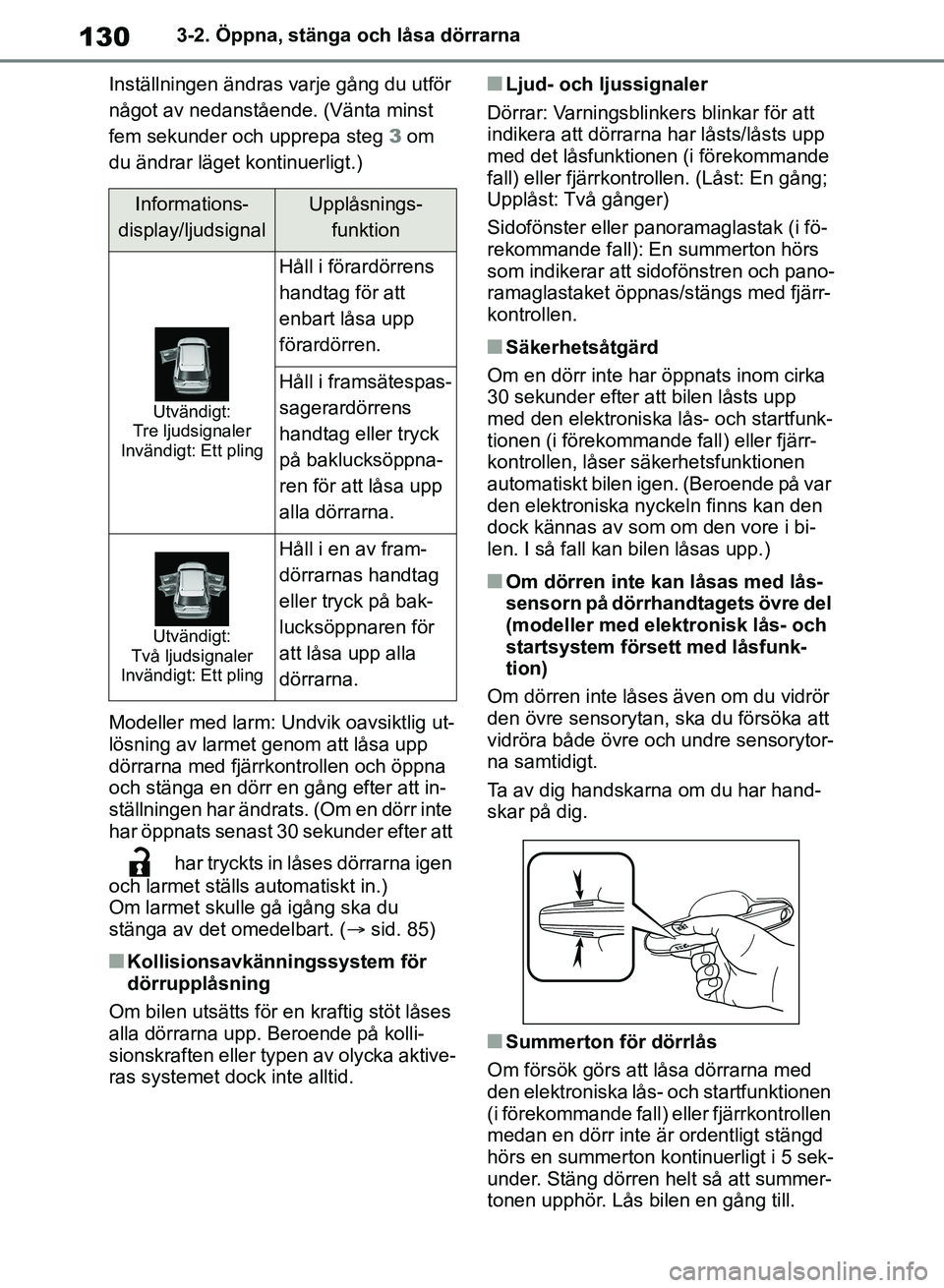

1303-2. Öppna, stänga och låsa dörrarna
Inställningen ändras varje gång du utför
något av nedanstående. (Vänta minst
fem sekunder och upprepa steg 3 om
du ändrar läget kontinuerligt.)
Modeller med larm: Un dvik oavsiktlig ut-
lösning av larmet genom att låsa upp
dörrarna med fjärrkontrollen och öppna
och stänga en dörr en gång efter att in-
ställningen har ändrats. (Om en dörr inte
har öppnats senast 30 sekunder efter att
har tryckts in låses dörrarna igen
och larmet ställs automatiskt in.)
Om larmet skulle gå igång ska du
stänga av det omedelbart. ( sid. 85)
nKollisionsavkänningssystem för
dörrupplåsning
Om bilen utsätts för en kraftig stöt låses
alla dörrarna upp. Beroende på kolli-
sionskraften eller typen av olycka aktive-
ras systemet dock inte alltid.
nLjud- och ljussignaler
Dörrar: Varningsblinkers blinkar för att
indikera att dörrarna har låsts/låsts upp
med det låsfunktionen (i förekommande
fall) eller fjärrkontrollen. (Låst: En gång;
Upplåst: Två gånger)
Sidofönster eller panoramaglastak (i fö-
rekommande fall): En summerton hörs
som indikerar att sidofönstren och pano-
ramaglastaket öppnas/stängs med fjärr-
kontrollen.
nSäkerhetsåtgärd
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp
med den elektroniska lås- och startfunk-
tionen (i förekommande fall) eller fjärr-
kontrollen, låser sä kerhetsfunktionen
automatiskt bilen igen. (Beroende på var
den elektroniska nyckeln finns kan den
dock kännas av som om den vore i bi-
len. I så fall kan bilen låsas upp.)
nOm dörren inte kan låsas med lås-
sensorn på dörrhandtagets övre del
(modeller med elektronisk lås- och
startsystem försett med låsfunk-
tion)
Om dörren inte låses även om du vidrör
den övre sensorytan, ska du försöka att
vidröra både övre och undre sensorytor-
na samtidigt.
Ta av dig handskarna om du har hand-
skar på dig.
nSummerton för dörrlås
Om försök görs att låsa dörrarna med
den elektroniska lås- och startfunktionen
(i förekommande fall) eller fjärrkontrollen
medan en dörr inte är ordentligt stängd
hörs en summerton kontinuerligt i 5 sek-
under. Stäng dörren helt så att summer-
tonen upphör. Lås bilen en gång till.
Informations-
display/ljudsignalUpplåsnings- funktion
Utvändigt:
Tre ljudsignaler
Invändigt: Ett pling
Håll i förardörrens
handtag för att
enbart låsa upp
förardörren.
Håll i framsätespas-
sagerardörrens
handtag eller tryck
på baklucksöppna-
ren för att låsa upp
alla dörrarna.
Utvändigt:
Två ljudsignaler
Invändigt: Ett pling
Håll i en av fram-
dörrarnas handtag
eller tryck på bak-
lucksöppnaren för
att låsa upp alla
dörrarna.
OM42B46SE.book Page 130 Monday, December 17, 2018 12:29 PM
