TOYOTA RAV4 2018 Bruksanvisningar (in Swedish)

451
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
1
Ta bort smuts och skräp från fäl-
gens kontaktyta.
Om det finns skräp på hjulets kontakty-
ta kan hjulmuttrarna lossna medan bi-
len är i rörelse så att hjulet kan lossna
och falla av.
2Montera reservhjulet och skruva
fast hjulmuttrarna för hand un-
gefär lika långt.
Om du ersätter en aluminiumfälg med
ett stålfälg ska du dra åt hjulmuttrarna
tills den avsmalnande änden kom-
mer i lös kontakt med fälgen . Om du ersätter en aluminiumfälg med
en aluminiumfälg ska du dra åt hjul-
muttrarna tills brickorna kommer i
kontakt med fälgen .
3
Sänk ned bilen.
4 Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:
103 Nm
5Lägg tillbaka verktyg, domkraft
och det punkterade däcket.
Montera reservhjulet
A
B
A
B
OM42B46SE.book Page 451 Monday, December 17, 2018 12:29 PM

4527-2. Åtgärder i en nödsituation

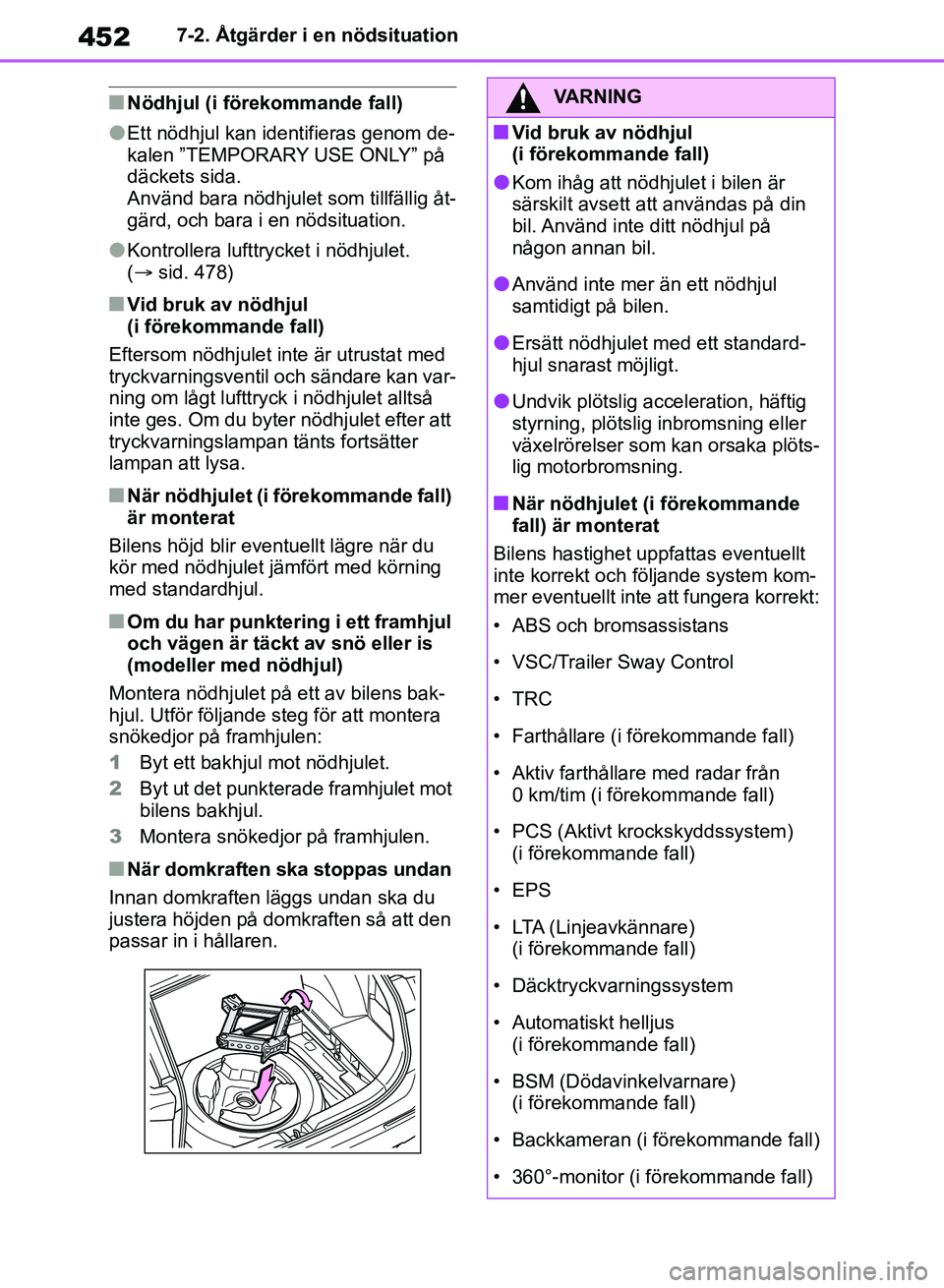

nNödhjul (i förekommande fall)
lEtt nödhjul kan identifieras genom de-
kalen ”TEMPORARY USE ONLY” på
däckets sida.
Använd bara nödhjulet som tillfällig åt-
gärd, och bara i en nödsituation.
lKontrollera lufttrycket i nödhjulet.
(sid. 478)
nVid bruk av nödhjul
(i förekommande fall)
Eftersom nödhjulet inte är utrustat med
tryckvarningsventil och sändare kan var-
ning om lågt lufttryck i nödhjulet alltså
inte ges. Om du byter nödhjulet efter att
tryckvarningslampan tänts fortsätter
lampan att lysa.
nNär nödhjulet (i förekommande fall)
är monterat
Bilens höjd blir eventuellt lägre när du
kör med nödhjulet jämfört med körning
med standardhjul.
nOm du har punktering i ett framhjul
och vägen är täckt av snö eller is
(modeller med nödhjul)
Montera nödhjulet på ett av bilens bak-
hjul. Utför följande steg för att montera
snökedjor på framhjulen:
1 Byt ett bakhjul mot nödhjulet.
2 Byt ut det punkterade framhjulet mot
bilens bakhjul.
3 Montera snökedjor på framhjulen.
nNär domkraften ska stoppas undan
Innan domkraften läggs undan ska du
justera höjden på domkraften så att den
passar in i hållaren.
VARNING
nVid bruk av nödhjul
(i förekommande fall)
lKom ihåg att nödhjulet i bilen är
särskilt avsett att användas på din
bil. Använd inte ditt nödhjul på
någon annan bil.
lAnvänd inte mer än ett nödhjul
samtidigt på bilen.
lErsätt nödhjulet med ett standard-
hjul snarast möjligt.
lUndvik plötslig acceleration, häftig
styrning, plötslig inbromsning eller
växelrörelser som kan orsaka plöts-
lig motorbromsning.
nNär nödhjulet (i förekommande
fall) är monterat
Bilens hastighet uppfattas eventuellt
inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
• ABS och bromsassistans
• VSC/Trailer Sway Control
• TRC
• Farthållare (i förekommande fall)
• Aktiv farthållare med radar från 0 km/tim (i förekommande fall)
• PCS (Aktivt krockskyddssystem) (i förekommande fall)
• EPS
• LTA (Linjeavkännare) (i förekommande fall)
• Däcktryckvarningssystem
• Automatiskt helljus (i förekommande fall)
• BSM (Dödavinkelvarnare) (i förekommande fall)
• Backkameran (i förekommande fall)
• 360°-monitor (i förekommande fall)
OM42B46SE.book Page 452 Monday, December 17, 2018 12:29 PM

453
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
VARNING
• Toyota parkeringsassistans (i förekommande fall)
• Toyota parkeringssensor (i förekommande fall)
• Navigationssystem (i förekommande fall)
nHastighetsbegränsning vid bruk
av nödhjul (i förekommande fall)
Kör inte med högre hastighet än
80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning
i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en
olycka som kan orsaka svåra eller
livshotande skador.
nNär du har använt verktygen och
domkraften
Innan du kör iväg, kontrollera att alla
verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser
i bilen så att de inte kan ställa till
skador vid en eventuell kollision eller
hård inbromsning.
OBSERVERA
nVar försiktig vid körning över
gupp när ett nödhjul är monterat
på bilen (i förekommande fall)
Bilens höjd blir eventuellt lägre när du
kör med nödhjulet jämfört med kör-
ning med standardhjul. Var försiktig
vid körning över ojämn vägbelägg-
ning.
nKöra med kedjor och nödhjul
(i förekommande fall)
Montera inte kedjor på ett nödhjul.
Kedjor på däcken kan skada karos-
sen och ha en negativ inverkan på
körprestanda.
nVid däckbyte
Kontakta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad eller
en annan verkstad med motsvarande
kvalifikationer och utrustning när du
tar bort eller monterar hjul, däck eller
tryckvarningsventil och sändare,
eftersom tryckvarningsventilen och
sändaren kan skadas om de inte han-
teras på rätt sätt.
OM42B46SE.book Page 453 Monday, December 17, 2018 12:29 PM

4547-2. Åtgärder i en nödsituation
Något av följande kan vara orsak till
problemet:
Den elektroniska nyckeln funge-
rar eventuellt inte korrekt.
( sid. 456)
 Det finns för lite bränsle i tanken.
Tanka bilen. ( sid. 227)
 En funktionsstörning kan ha upp-
stått i startspärrsystemet.
( sid. 83)
 En funktionsstörning kan ha upp-
stått i rattlåssystemet.
 Hybridsystemet kan vara ur funk-
tion på grund av ett elektriskt
problem, t.ex. att batteriet i den
elektroniska nyckeln är urladdat
eller en trasig säkring. Beroende
på typen av defekt kan dock en
tillfällig metod att starta hybrid-
systemet användas. ( sid. 455) Något av följande ka
n vara orsak till
problemet:
 12-voltsbatteriet kan vara urlad-
dat. ( sid. 458)
 12-voltsbatteriets poler kan sitta
löst eller vara korroderade.
( sid. 376)
Något av följande ka n vara orsak till
problemet:
 12-voltsbatteriet kan vara urlad-
dat. ( sid. 458)
 En av eller båda polerna på
12-voltsbatteriet kan ha lossnat.
( sid. 376)
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med motsva-
rande kvalifikatione r och utrustning
om felet inte kan repareras eller om
du inte vet hur reparationen ska ut-
föras.

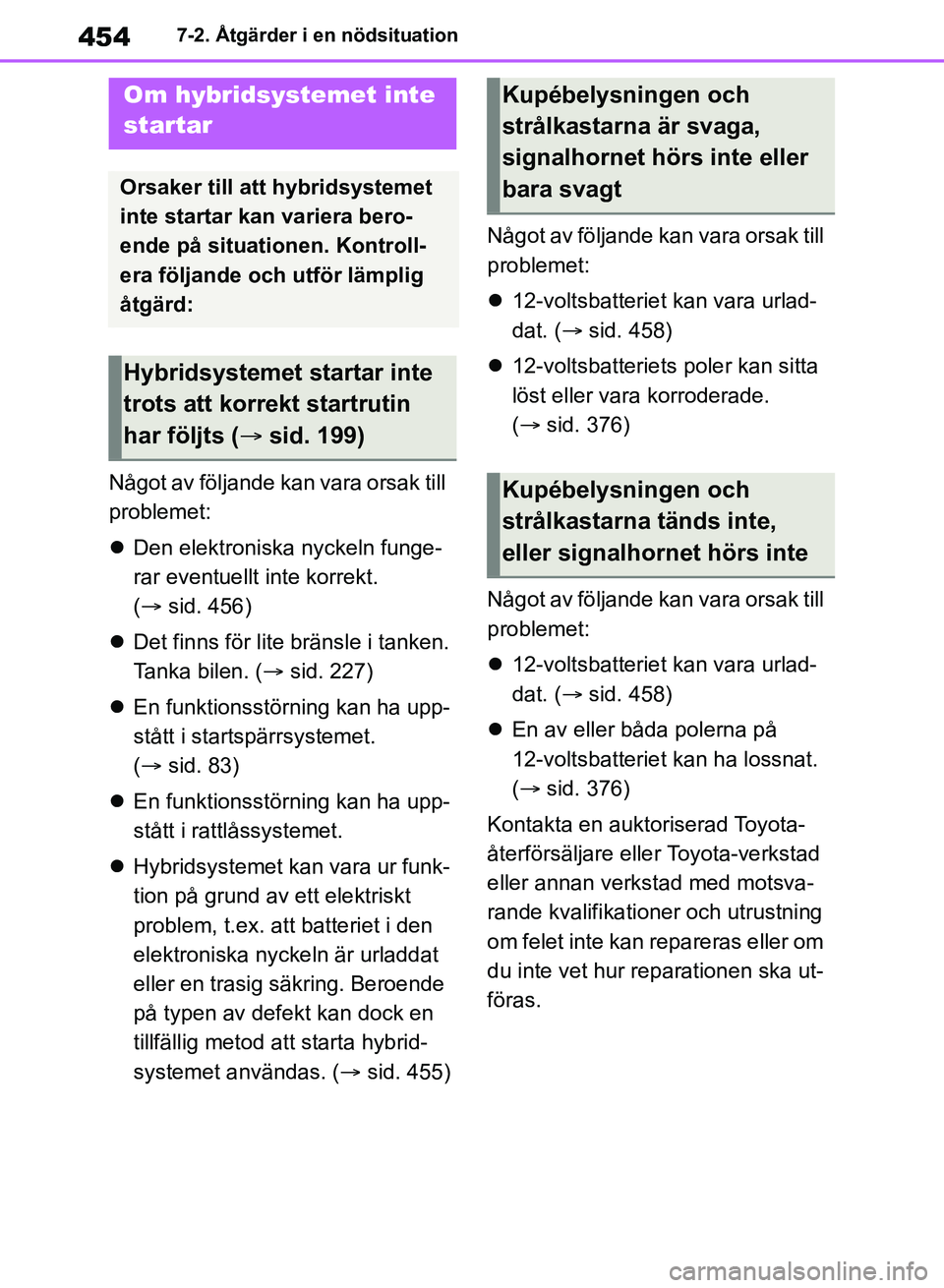

Om hybridsystemet inte
startar
Orsaker till att hybridsystemet
inte startar kan variera bero-
ende på situationen. Kontroll-
era följande och utför lämplig
åtgärd:
Hybridsystemet startar inte
trots att korrekt startrutin
har följts ( sid. 199)
Kupébelysningen och
strålkastarna är svaga,
signalhornet hörs inte eller
bara svagt
Kupébelysningen och
strålkastarna tänds inte,
eller signalhornet hörs inte
OM42B46SE.book Page 454 Monday, December 17, 2018 12:29 PM

455
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
Om hybridsystemet inte startar kan
följande metod anv
ändas som till-
fällig åtgärd att starta systemet om
startknappen inte fungerar normalt.
Använd inte denna startprocedur
utom i en akut situation.
1 Dra i parkeringsbromsreglaget
och kontrollera att parkerings-
bromsen är ansatt. ( sid. 210)
Indikeringslampan till parkeringsbrom-
sen tänds.
2 För växelspaken till P.
3 Tryck startknappen till
TÄNDN.PÅ.
4 Tryck på startknappen och håll
den intryckt i cirka 15 sekunder
medan du trampar ned broms-
pedalen.
Även om hybridsystemet kan star-
tas med ovanstående metod kan
systemet vara defekt. Låt en aukto-
riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner kontrollera bilen.
Starta hybridsystemet i en
nödsituationOm du har tappat bort
bilnycklarna
Nya nycklar i original kan till-
verkas av en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning,
med hjälp en av den andra
nyckeln och med nyckelnum-
ret som är ingraverat på nyck-
elplåten. Förvara
nyckelbrickan på en säker
plats, t.ex. i plånboken, inte i
bilen.
OBSERVERA
nOm en elektronisk nyckel har
tappats bort
Om du inte hittar den elektroniska
nyckeln ökar risken för stöld avsevärt.
Åk omedelbart till en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning med samtliga resterande
nycklar som följde med bilen.
OM42B46SE.book Page 455 Monday, December 17, 2018 12:29 PM

4567-2. Åtgärder i en nödsituation
1Ta bort skyddet i bagagerummet
med en skruvmejsel.
Täck skruvmejselns huvud med en tra-
sa för att undvika skada.
2Dra i spaken.
Dra sedan i spaken för att låsa upp
tankluckan så att den kan öppnas på
vanligt sätt.
nOm den elektroniska nyckeln inte
fungerar ordentligt
lKontrollera att det elektroniska lås-
och startsystemet inte har inaktiverats
i en specialinställning. Om det är av-
stängt, sätt på funktionen.
(Funktioner som kan specialinställas
sid. 485)
lKontrollera om det batteribesparande
läget har ställts in. Om det är inställt
ska funktionen avaktiveras.
( sid. 148)

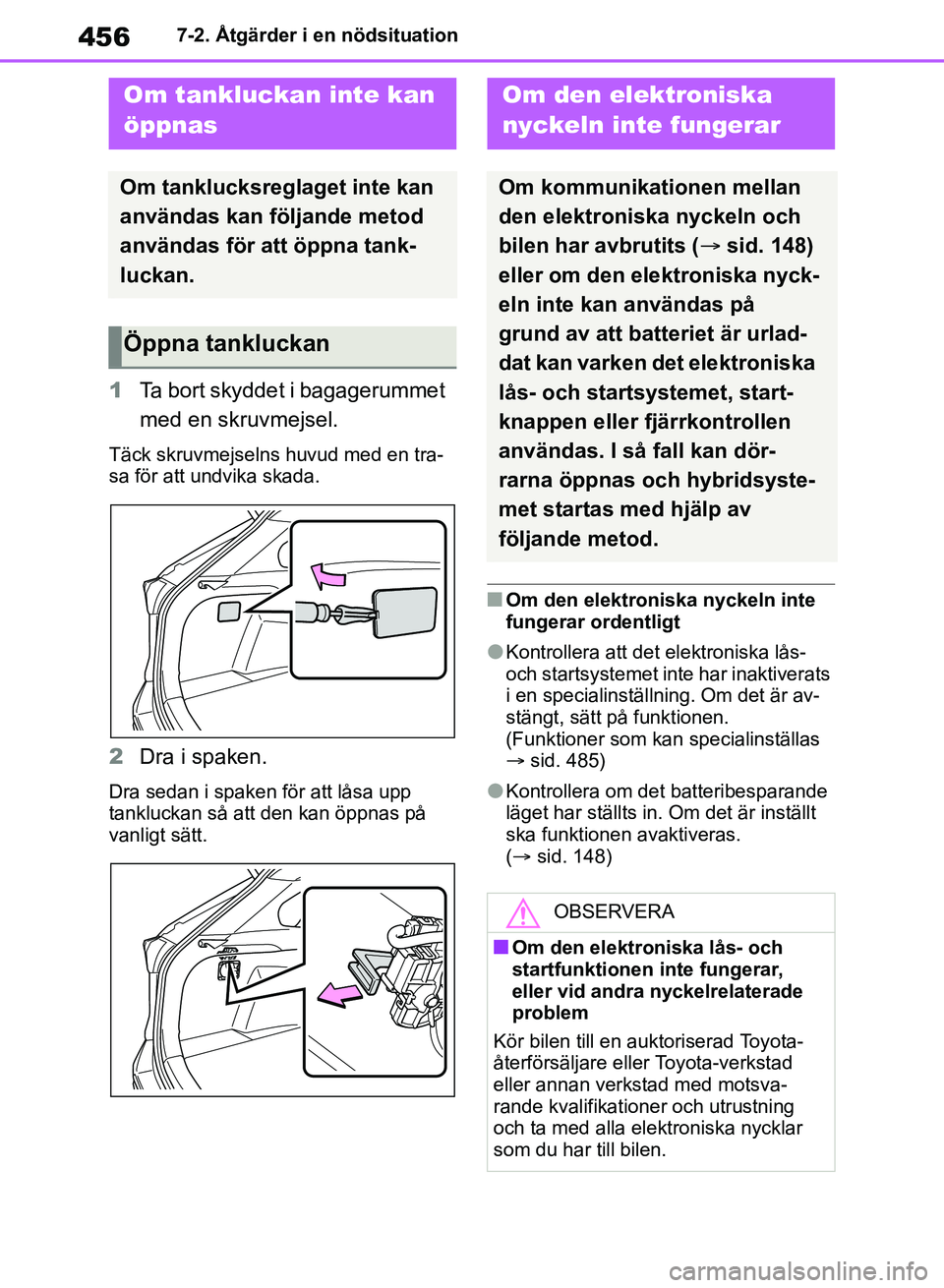

Om tankluckan inte kan
öppnas
Om tanklucksreglaget inte kan
användas kan följande metod
användas för att öppna tank-
luckan.
Öppna tankluckan
Om den elektroniska
nyckeln inte fungerar
Om kommunikationen mellan
den elektroniska nyckeln och
bilen har avbrutits ( sid. 148)
eller om den elektroniska nyck-
eln inte kan användas på
grund av att batteriet är urlad-
dat kan varken det elektroniska
lås- och startsystemet, start-
knappen eller fjärrkontrollen
användas. I så fall kan dör-
rarna öppnas och hybridsyste-
met startas med hjälp av
följande metod.
OBSERVERA
nOm den elektroniska lås- och
startfunktionen inte fungerar,
eller vid andra nyckelrelaterade
problem
Kör bilen till en auktoriserad Toyota-
återförsäljare elle r Toyota-verkstad
eller annan verkstad med motsva-
rande kvalifikationer och utrustning
och ta med alla elektroniska nycklar
som du har till bilen.
OM42B46SE.book Page 456 Monday, December 17, 2018 12:29 PM

457
7
7-2. Åtgärder i en nödsituation
Om problem uppstår

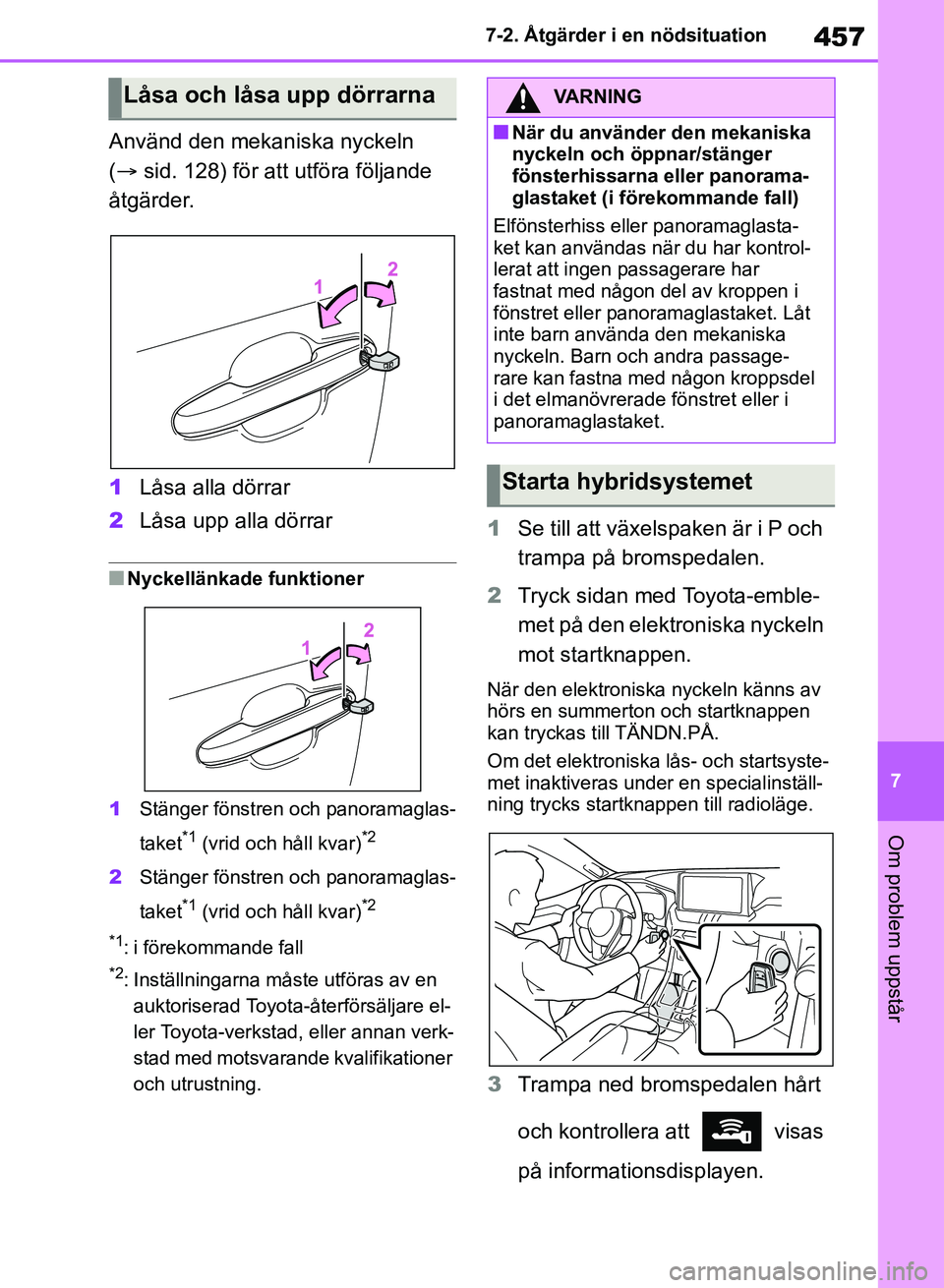

Använd den mekaniska nyckeln
(
 sid. 128) för att utföra följande
åtgärder.
1 Låsa alla dörrar
2 Låsa upp alla dörrar
nNyckellänkade funktioner
1 Stänger fönstren och panoramaglas-
taket
*1 (vrid och håll kvar)*2
2Stänger fönstren och panoramaglas-
taket
*1 (vrid och håll kvar)*2
*1
: i förekommande fall
*2: Inställningarna måste utföras av en auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
och utrustning.
1 Se till att växelspaken är i P och
trampa på bromspedalen.
2 Tryck sidan med Toyota-emble-
met på den elektroniska nyckeln
mot startknappen.
När den elektroniska nyckeln känns av
hörs en summerton och startknappen
kan tryckas till TÄNDN.PÅ.
Om det elektroniska lås- och startsyste-
met inaktiveras under en specialinställ-
ning trycks startknappen till radioläge.
3Trampa ned bromspedalen hårt
och kontrollera att visas
på informationsdisplayen.
Låsa och låsa upp dörrarnaVARNING
nNär du använder den mekaniska
nyckeln och öppnar/stänger
fönsterhissarna eller panorama-
glastaket (i förekommande fall)
Elfönsterhiss eller panoramaglasta-
ket kan användas när du har kontrol-
lerat att ingen passagerare har
fastnat med någon del av kroppen i
fönstret eller panoramaglastaket. Låt
inte barn använda den mekaniska
nyckeln. Barn och andra passage-
rare kan fastna med någon kroppsdel
i det elmanövrerade fönstret eller i
panoramaglastaket.
Starta hybridsystemet
OM42B46SE.book Page 457 Monday, December 17, 2018 12:29 PM

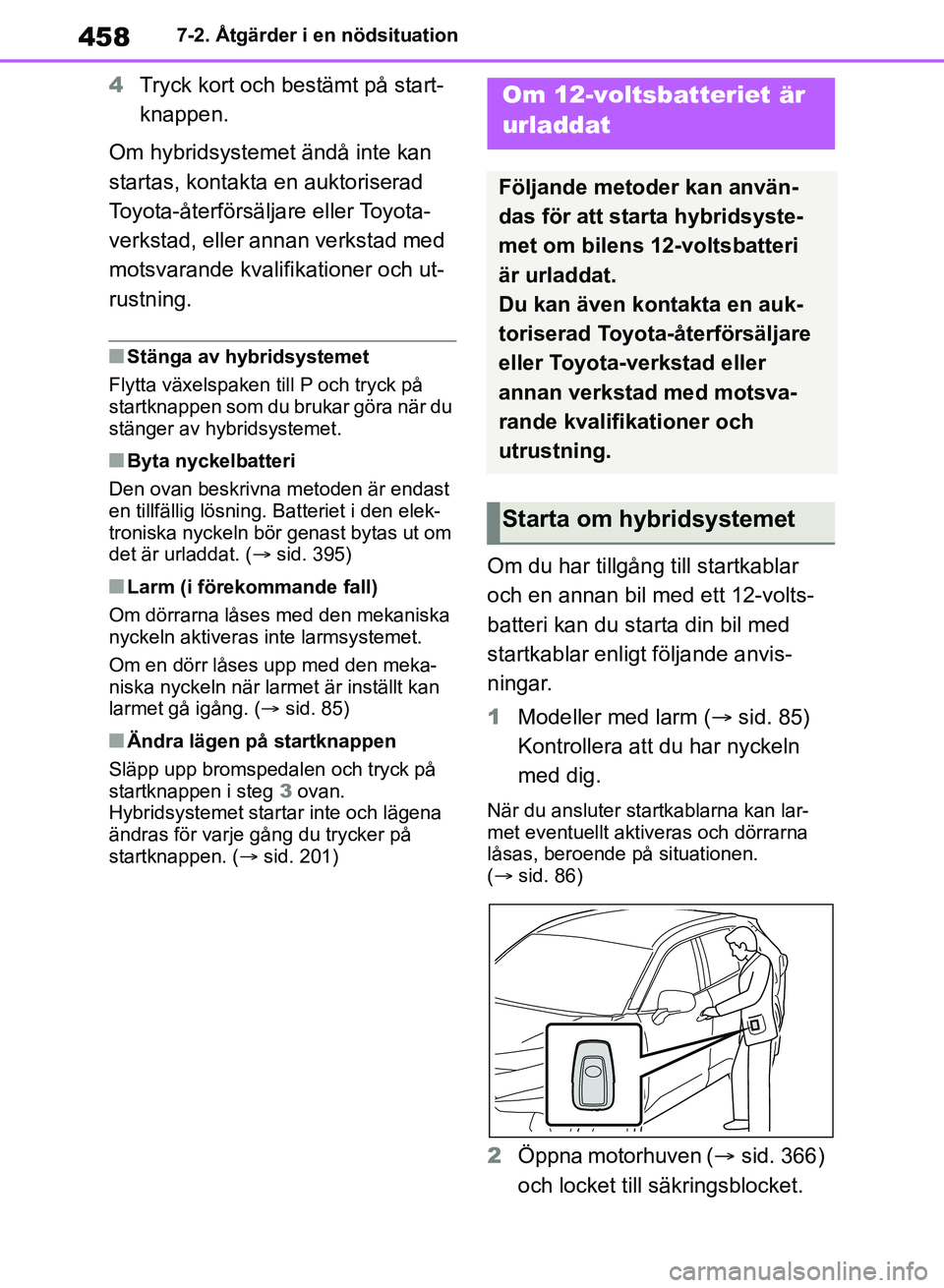

4587-2. Åtgärder i en nödsituation
4Tryck kort och bestämt på start-
knappen.
Om hybridsystemet ändå inte kan
startas, kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning.
nStänga av hybridsystemet
Flytta växelspaken till P och tryck på
startknappen som du brukar göra när du
stänger av hybridsystemet.
nByta nyckelbatteri
Den ovan beskrivna metoden är endast
en tillfällig lösning. Batteriet i den elek-
troniska nyckeln bör genast bytas ut om
det är urladdat. ( sid. 395)
nLarm (i förekommande fall)
Om dörrarna låses med den mekaniska
nyckeln aktiveras inte larmsystemet.
Om en dörr låses upp med den meka-
niska nyckeln när larm et är inställt kan
larmet gå igång. ( sid. 85)
nÄndra lägen på startknappen
Släpp upp bromspedalen och tryck på
startknappen i steg 3 ovan.
Hybridsystemet startar inte och lägena
ändras för varje gång du trycker på
startknappen. ( sid. 201)
Om du har tillgång till startkablar
och en annan bil med ett 12-volts-
batteri kan du starta din bil med
startkablar enligt följande anvis-
ningar.
1 Modeller med larm ( sid. 85)
Kontrollera att du har nyckeln
med dig.
När du ansluter startkablarna kan lar-
met eventuellt aktiveras och dörrarna
låsas, beroende på situationen.
( sid. 86)
2Öppna motorhuven ( sid. 366)
och locket till säkringsblocket.
Om 12-voltsbatteriet är
urladdat
Följande metoder kan använ-
das för att starta hybridsyste-
met om bilens 12-voltsbatteri
är urladdat.
Du kan även kontakta en auk-
toriserad Toyota-återförsäljare
eller Toyota-verkstad eller
annan verkstad med motsva-
rande kvalifikationer och
utrustning.
Starta om hybridsystemet
OM42B46SE.book Page 458 Monday, December 17, 2018 12:29 PM

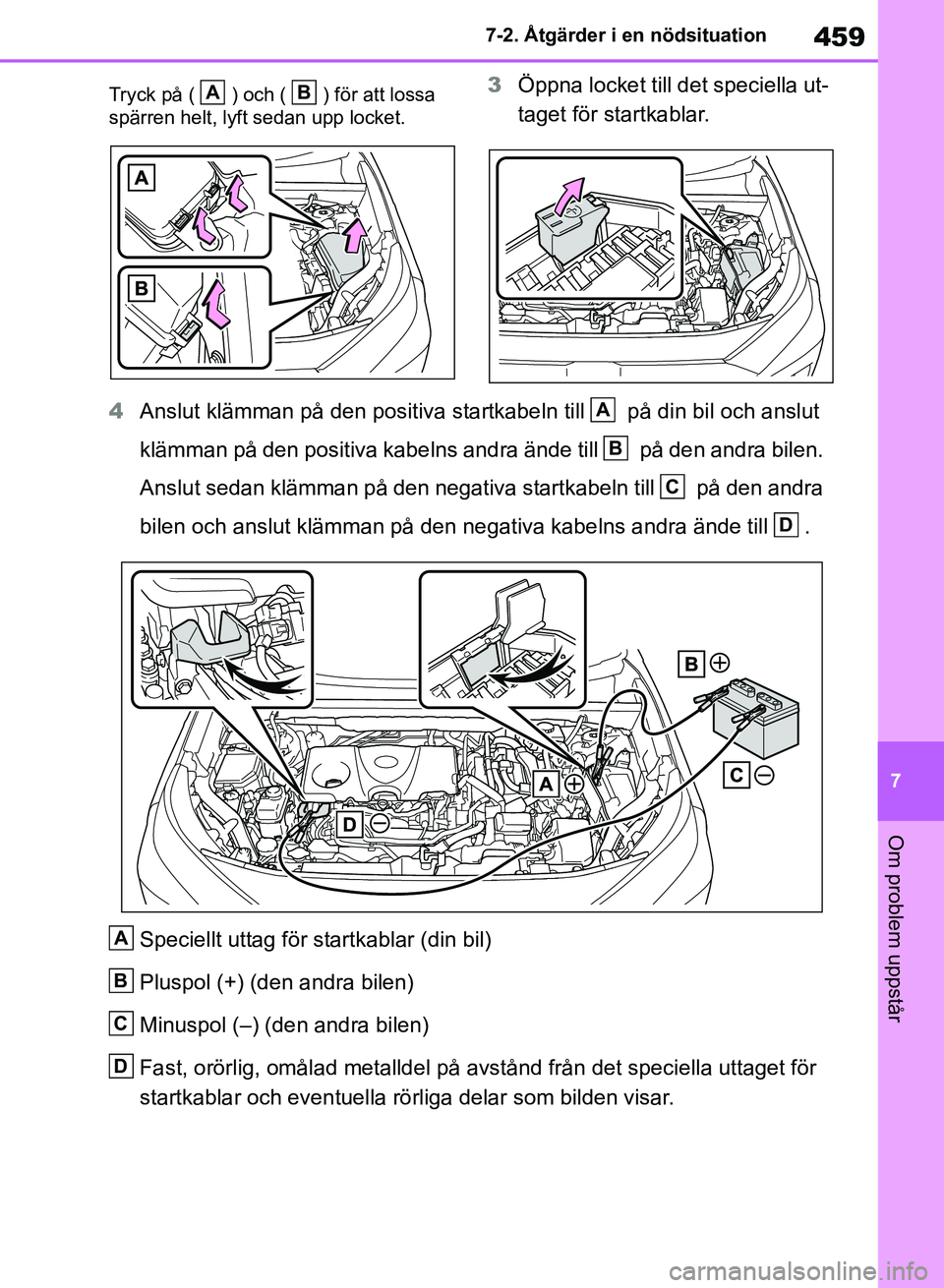

459
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
Tryck på ( ) och ( ) för att lossa
spärren helt, lyft sedan upp locket.3
Öppna locket till det speciella ut-
taget för startkablar.
4 Anslut klämman på den positiva star tkabeln till på din bil och anslut
klämman på den positiva kabelns andra ände till på den andra bilen.
Anslut sedan klämman på den negativa startkabel n till på den andra
bilen och anslut klämman på den ne gativa kabelns andra ände till .
Speciellt uttag för startkablar (din bil)
Pluspol (+) (den andra bilen)
Minuspol (–) (den andra bilen)
Fast, orörlig, omålad metalldel på avstånd från det speciella uttaget för
startkablar och eventuella rörliga delar som bilden visar.AB
A
B
C
D
A
B
C
D
OM42B46SE.book Page 459 Monday, December 17, 2018 12:29 PM

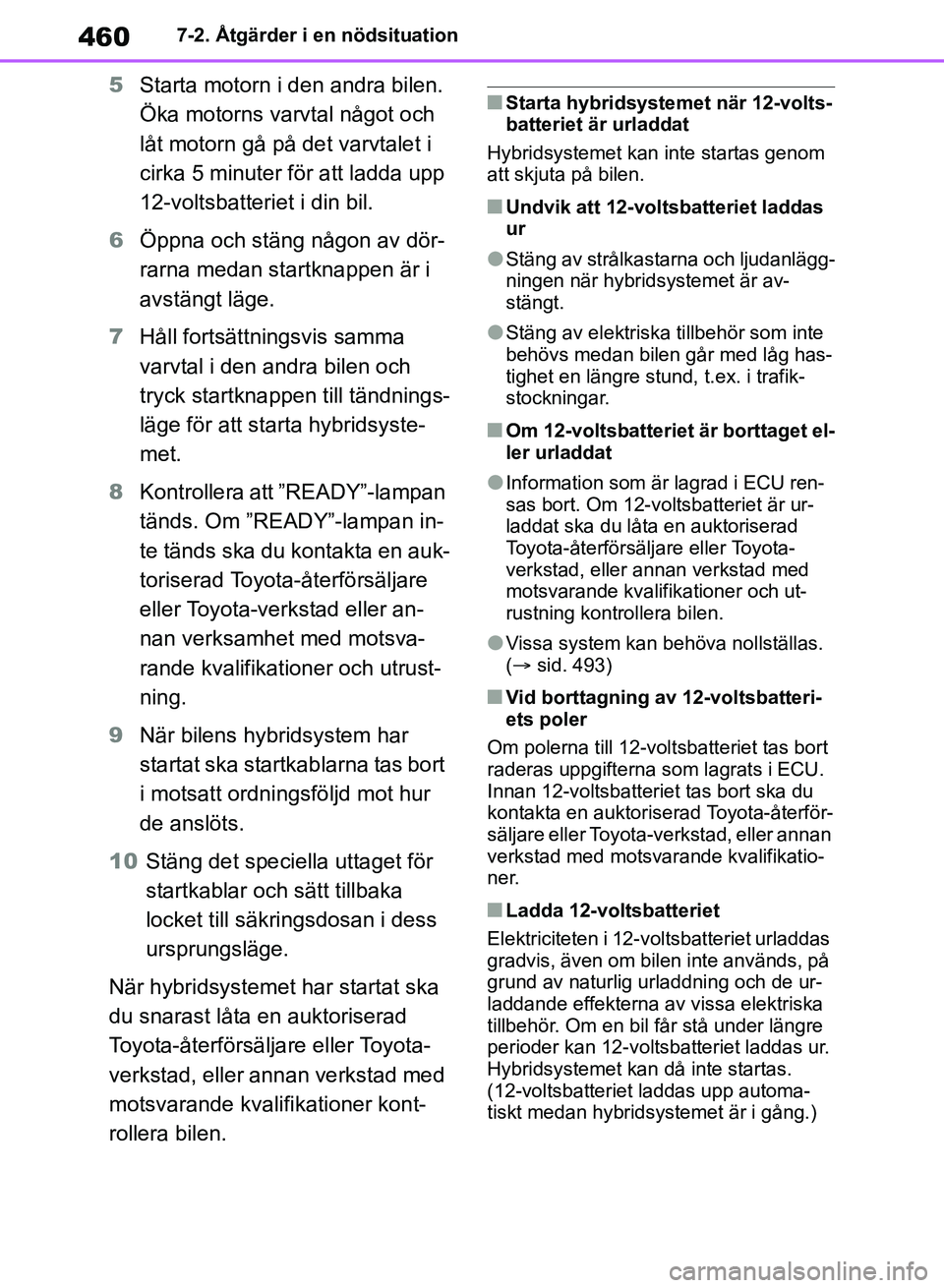

4607-2. Åtgärder i en nödsituation
5Starta motorn i den andra bilen.
Öka motorns varvtal något och
låt motorn gå på det varvtalet i
cirka 5 minuter för att ladda upp
12-voltsbatteriet i din bil.
6 Öppna och stäng någon av dör-
rarna medan startknappen är i
avstängt läge.
7 Håll fortsättningsvis samma
varvtal i den andra bilen och
tryck startknappen till tändnings-
läge för att starta hybridsyste-
met.
8 Kontrollera att ”READY”-lampan
tänds. Om ”READY”-lampan in-
te tänds ska du kontakta en auk-
toriserad Toyota-återförsäljare
eller Toyota-verkstad eller an-
nan verksamhet med motsva-
rande kvalifikationer och utrust-
ning.
9 När bilens hybridsystem har
startat ska startkablarna tas bort
i motsatt ordningsföljd mot hur
de anslöts.
10 Stäng det speciella uttaget för
startkablar och sätt tillbaka
locket till säkringsdosan i dess
ursprungsläge.
När hybridsystemet har startat ska
du snarast låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kont-
rollera bilen.nStarta hybridsyste met när 12-volts-
batteriet är urladdat
Hybridsystemet kan inte startas genom
att skjuta på bilen.
nUndvik att 12-voltsbatteriet laddas
ur
lStäng av strålkastarna och ljudanlägg-
ningen när hybridsystemet är av-
stängt.
lStäng av elektriska tillbehör som inte
behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafik-
stockningar.
nOm 12-voltsba tteriet är borttaget el-
ler urladdat
lInformation som är lagrad i ECU ren-
sas bort. Om 12-voltsbatteriet är ur-
laddat ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning kontrollera bilen.
lVissa system kan behöva nollställas.
( sid. 493)
nVid borttagning av 12-voltsbatteri-
ets poler
Om polerna till 12-vol tsbatteriet tas bort
raderas uppgifterna som lagrats i ECU.
Innan 12-voltsbatteriet tas bort ska du
kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
n e r.
nLadda 12-voltsbatteriet
Elektriciteten i 12-voltsbatteriet urladdas
gradvis, även om bilen inte används, på
grund av naturlig urladdning och de ur-
laddande effekterna av vissa elektriska
tillbehör. Om en bil får stå under längre
perioder kan 12-voltsbatteriet laddas ur.
Hybridsystemet kan då inte startas.
(12-voltsbatteriet laddas upp automa-
tiskt medan hybridsystemet är i gång.)
OM42B46SE.book Page 460 Monday, December 17, 2018 12:29 PM
