TOYOTA RAV4 2018 Bruksanvisningar (in Swedish)

461
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
nVid uppladdning eller byte av 12-
voltsbatteriet (modeller med elek-
troniskt lås- och startsystem)
lI vissa fall är det inte möjligt att låsa
upp dörrarna med det elektroniska
lås- och startsystemet om 12-voltsbat-
teriet är urladdat. Lås och lås upp dör-
rarna med fjärrkontrollfunktionen eller
den mekaniska nyckeln.
lHybridsystemet starta
r kanske inte vid
första försöket efte r att 12-voltsbatte-
riet har laddats upp, men startar nor-
malt vid andra försöket. Det innebär
ingen funktionsstörning.
lStartknappens läge memoreras av bi-
len. När 12-voltsbatteriet återansluts
återgår systemet till det läge som det
var i innan 12-voltsbatteriet laddades
ur. Tryck startknappen till avstängt lä-
ge innan du kopplar loss 12-voltsbat-
teriet.
Om du är osäker på vilket läge start-
knappen befanns i innan 12-voltsbat-
teriet laddades ur ska du vara särskilt
försiktig när du ansluter 12-voltsbatte-
riet på nytt.
nByte av 12-voltsbatteri
lAnvänd ett 12-voltsbatteri som uppfyl-
ler europeiska bestämmelser.
lAnvänd ett 12-voltsbatteri med ett höl-
je vars storlek motsvarar det tidigare
12-voltsbatteriet (LN1), 20 timmars
kapacitet (20 HR) motsvarar (45 Ah)
eller högre, och vars prestanda (CCA)
motsvarar (285 A) eller högre.
• Om storleken är annorlunda kan 12- voltsbatteriet inte monteras på säkert
sätt.
• Om kapaciteten på 20 timmar är låg, även om bilen används en kort tid kan
12-voltsbatteriet laddas ur och hybrid-
systemet kan eventuel lt inte startas.
lAnvänd ett kalciumbatteri av ventilreg-
leringstyp
lAnvänd ett 12-voltsbatteri med hand-
tag. Det är svårare att ta bort att 12-
voltsbatteri som inte har handtag.
lNär du tar bort 12-voltsbatteriet:
sid. 376
lEfter bytet ska följande delar monte-
ras på 12-voltsbatteriets utloppsöpp-
ning.
• Använd utloppsslangen som var kopplad till 12-voltsbatteriet före bytet
och kontrollera att den är fast ansluten
till bilens hålrum.
• Använd utloppspluggen som tillhörde det utbytta 12-voltsbatteriet eller det
som fanns monterat på batteriet före
bytet. (Beroende på typen av 12-volts-
batteri som ska bytas kan utloppsöpp-
ningen redan vara igensatt.)
Kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner och utrustning för ytterligare infor-
mation.
Utloppsöppning
Utloppsslang
Bilens hålrum
VARNING
nNär batteripolerna tas bort
Ta alltid först bort den negativa (–)
polen. Om den positiva (+) polen vid-
rör metall i närheten när den tas bort
kan en gnista uppstå vilket kan
orsaka brand såväl som elektriska
stötar med svåra eller livshotande
skador.
A
B
C
OM42B46SE.book Page 461 Monday, December 17, 2018 12:29 PM

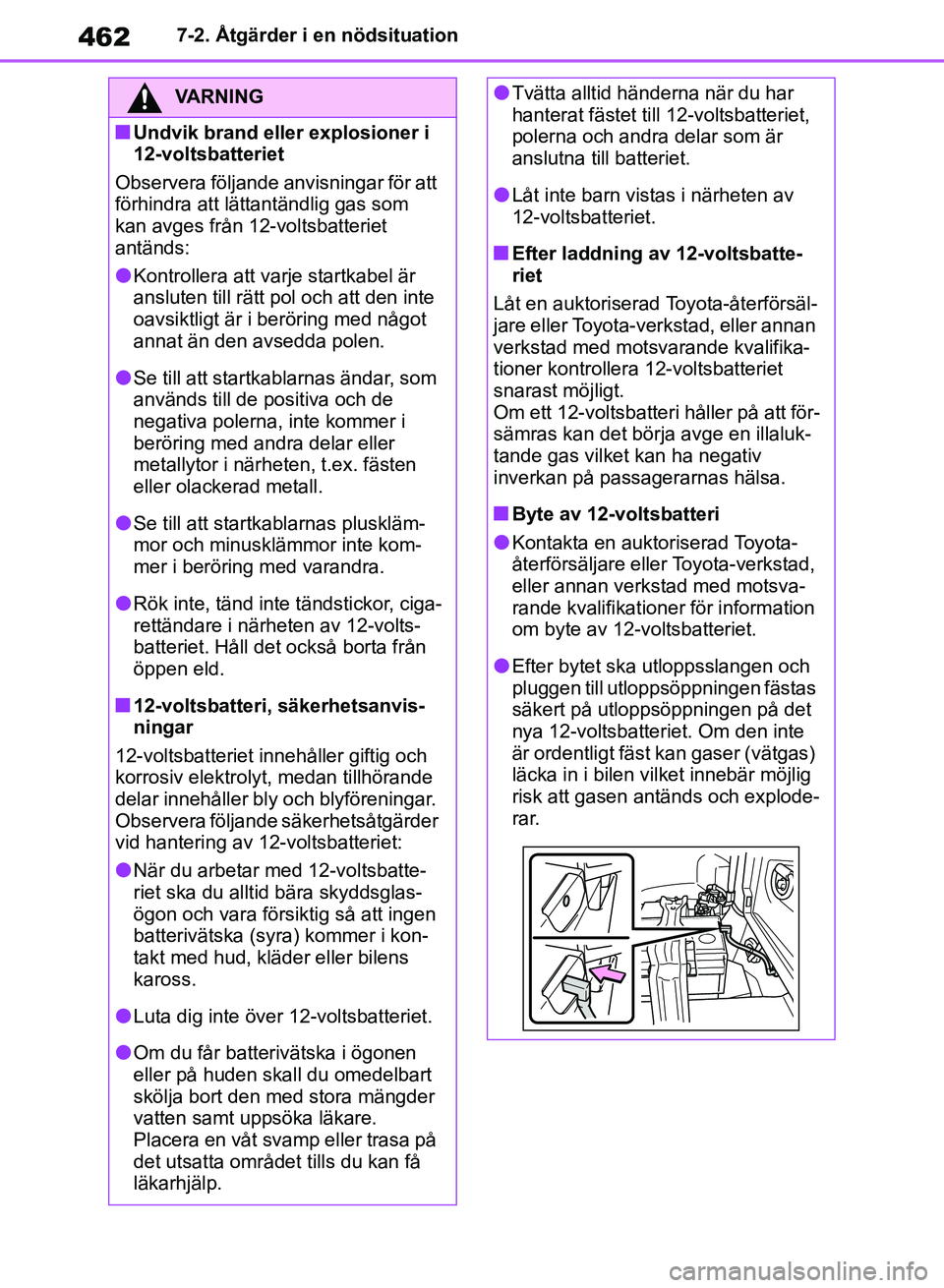

4627-2. Åtgärder i en nödsituation
VARNING
nUndvik brand eller explosioner i
12-voltsbatteriet
Observera följande anvisningar för att
förhindra att lättantändlig gas som
kan avges från 12-voltsbatteriet
antänds:
lKontrollera att varje startkabel är
ansluten till rätt pol och att den inte
oavsiktligt är i beröring med något
annat än den avsedda polen.
lSe till att startkablarnas ändar, som
används till de positiva och de
negativa polerna, inte kommer i
beröring med andra delar eller
metallytor i närheten, t.ex. fästen
eller olackerad metall.
lSe till att startkablarnas pluskläm-
mor och minusklämmor inte kom-
mer i beröring med varandra.
lRök inte, tänd inte tändstickor, ciga-
rettändare i närheten av 12-volts-
batteriet. Håll det också borta från
öppen eld.
n12-voltsbatteri, säkerhetsanvis-
ningar
12-voltsbatteriet innehåller giftig och
korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar.
Observera följande säkerhetsåtgärder
vid hantering av 12-voltsbatteriet:
lNär du arbetar med 12-voltsbatte-
riet ska du alltid bära skyddsglas-
ögon och vara försiktig så att ingen
batterivätska (syra) kommer i kon-
takt med hud, kläder eller bilens
kaross.
lLuta dig inte över 12-voltsbatteriet.
lOm du får batterivätska i ögonen
eller på huden skall du omedelbart
skölja bort den med stora mängder
vatten samt uppsöka läkare.
Placera en våt svamp eller trasa på
det utsatta området tills du kan få
läkarhjälp.
lTvätta alltid händerna när du har
hanterat fästet till 12-voltsbatteriet,
polerna och andra delar som är
anslutna till batteriet.
lLåt inte barn vistas i närheten av
12-voltsbatteriet.
nEfter laddning av 12-voltsbatte-
riet
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera 12-voltsbatteriet
snarast möjligt.
Om ett 12-voltsbatteri håller på att för-
sämras kan det börja avge en illaluk-
tande gas vilket kan ha negativ
inverkan på passagerarnas hälsa.
nByte av 12-voltsbatteri
lKontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer för information
om byte av 12-voltsbatteriet.
lEfter bytet ska utloppsslangen och
pluggen till utloppsöppningen fästas
säkert på utloppsöppningen på det
nya 12-voltsbatteriet. Om den inte
är ordentligt fäst kan gaser (vätgas)
läcka in i bilen vilket innebär möjlig
risk att gasen antänds och explode-
rar.
OM42B46SE.book Page 462 Monday, December 17, 2018 12:29 PM

463
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
nOm temperaturmätaren för ky-
larvätskan går in i det röda
området eller om ”Engine
Coolant Temp High Stop in a
Safe Place See Owner’s Manu-
al” (Kylarvätska hög tempera-
tur Stanna på en säker plats Se
instruktionsboken) visas på
informationsdisplayen
1 Stanna bilen på en säker plats,
stäng först av luftkonditionering-
en och därefter hybridsystemet.
OBSERVERA
nVid hantering av startkablar
När du ansluter startkablarna ska du
se till att de inte trasslar in sig i kylfläkt
eller rem, etc.
nUndvika skador på bilen
Det särskilda uttaget för startkablar
ska användas vid laddning av 12-
voltsbatteriet från ett annat fordon i en
nödsituation. Uttaget kan inte använ-
das för start med startkablar av en
annan bil.
Om motorn blir
överhettad
Följande kan indikera att bilen
håller på att överhettas.
 Visaren i mätaren för kylarvät-
sketemperaturen
( sid. 96, 101) går in i det rö-
da området, eller hybridsyste-
met verkar förlora kraft. (Ex-
empelvis ökar inte bilens has-
tighet.)
 ”Engine Coolant Temp High
Stop in a Safe Place See Ow-
ner’s Manual” eller ”Hybrid
System Overheated Output
Power Reduced” visa på infor-
mationsdisplayen.
 Ånga strömmar ut under mo-
torhuven.
Åtgärder
OM42B46SE.book Page 463 Monday, December 17, 2018 12:29 PM

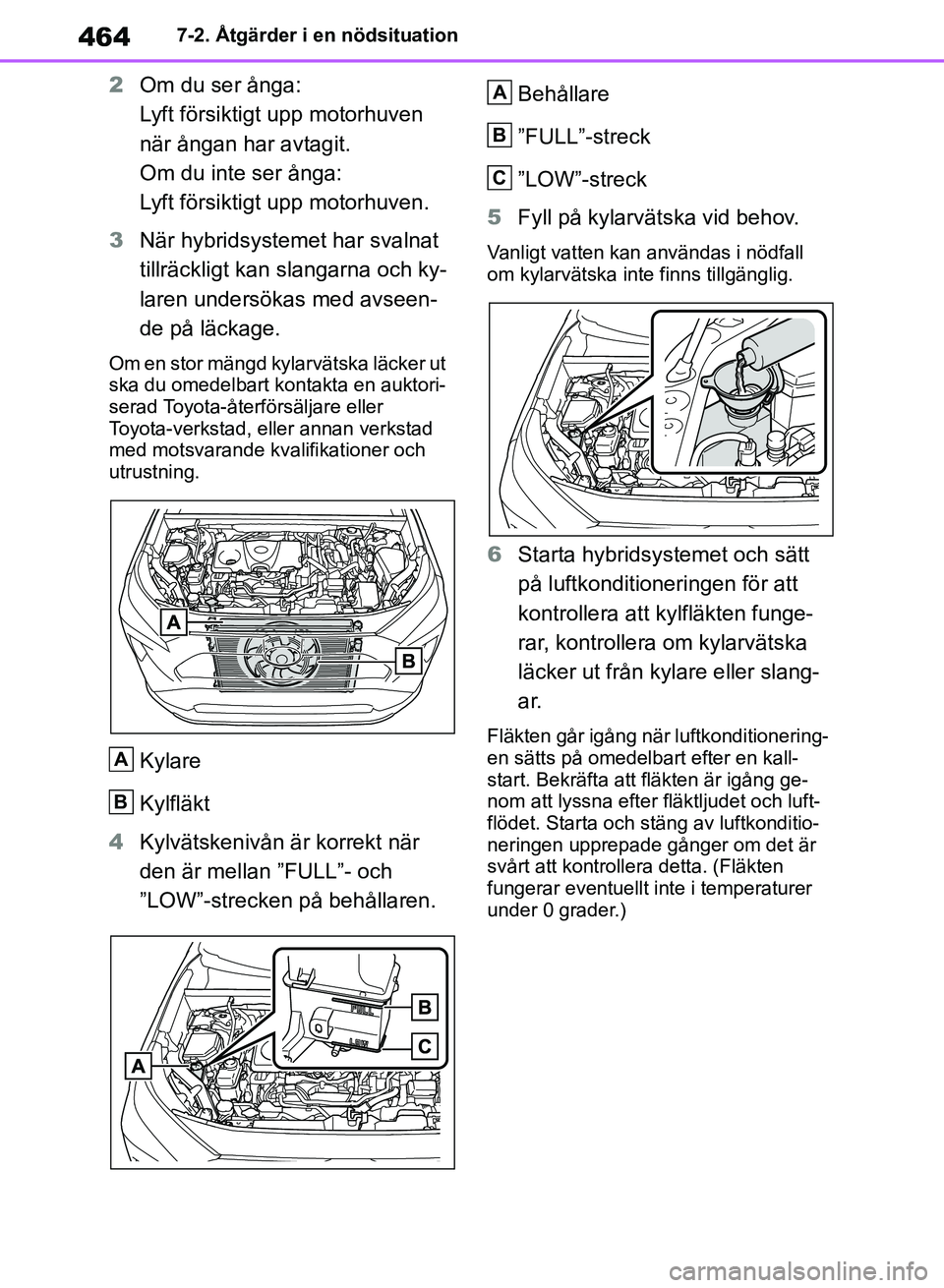

4647-2. Åtgärder i en nödsituation
2Om du ser ånga:
Lyft försiktigt upp motorhuven
när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
3 När hybridsystemet har svalnat
tillräckligt kan slangarna och ky-
laren undersökas med avseen-
de på läckage.
Om en stor mängd kylarvätska läcker ut
ska du omedelbart kontakta en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Kylare
Kylfläkt
4 Kylvätskenivån är korrekt när
den är mellan ”FULL”- och
”LOW”-strecken på behållaren. Behållare
”FULL”-streck
”LOW”-streck
5 Fyll på kylarvätska vid behov.
Vanligt vatten kan användas i nödfall
om kylarvätska inte finns tillgänglig.
6Starta hybridsystemet och sätt
på luftkonditioneringen för att
kontrollera att kylfläkten funge-
rar, kontrollera om kylarvätska
läcker ut från kylare eller slang-
a r.
Fläkten går igång när luftkonditionering-
en sätts på omedelbart efter en kall-
start. Bekräfta att fläkten är igång ge-
nom att lyssna efter fläktljudet och luft-
flödet. Starta och stäng av luftkonditio-
neringen upprepade gånger om det är
svårt att kontrollera detta. (Fläkten
fungerar eventuellt inte i temperaturer
under 0 grader.)
A
B
A
B
C
OM42B46SE.book Page 464 Monday, December 17, 2018 12:29 PM

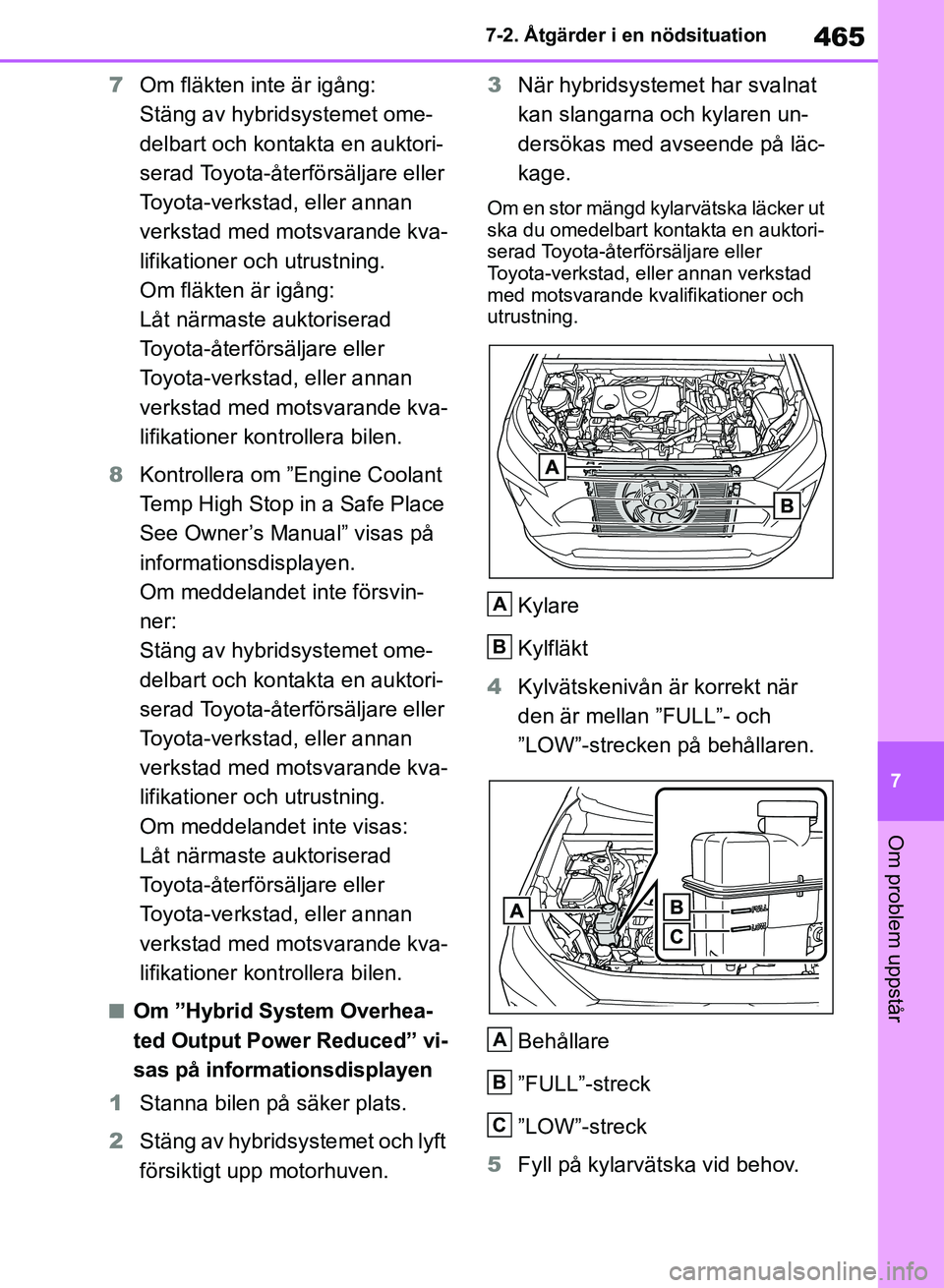

465
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
7
Om fläkten inte är igång:
Stäng av hybridsystemet ome-
delbart och kontakta en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande kva-
lifikationer och utrustning.
Om fläkten är igång:
Låt närmaste auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande kva-
lifikationer kont rollera bilen.
8 Kontrollera om ”Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual” visas på
informationsdisplayen.
Om meddelandet inte försvin-
ner:
Stäng av hybridsystemet ome-
delbart och kontakta en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande kva-
lifikationer och utrustning.
Om meddelandet inte visas:
Låt närmaste auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande kva-
lifikationer kont rollera bilen.
nOm ”Hybrid System Overhea-
ted Output Power Reduced” vi-
sas på informationsdisplayen
1 Stanna bilen på säker plats.
2 Stäng av hybridsystemet och lyft
försiktigt upp motorhuven. 3
När hybridsystemet har svalnat
kan slangarna och kylaren un-
dersökas med avseende på läc-
kage.
Om en stor mängd kylarvätska läcker ut
ska du omedelbart kontakta en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Kylare
Kylfläkt
4 Kylvätskenivån är korrekt när
den är mellan ”FULL”- och
”LOW”-strecken på behållaren.
Behållare
”FULL”-streck
”LOW”-streck
5 Fyll på kylarvätska vid behov.A
B
A
B
C
OM42B46SE.book Page 465 Monday, December 17, 2018 12:29 PM

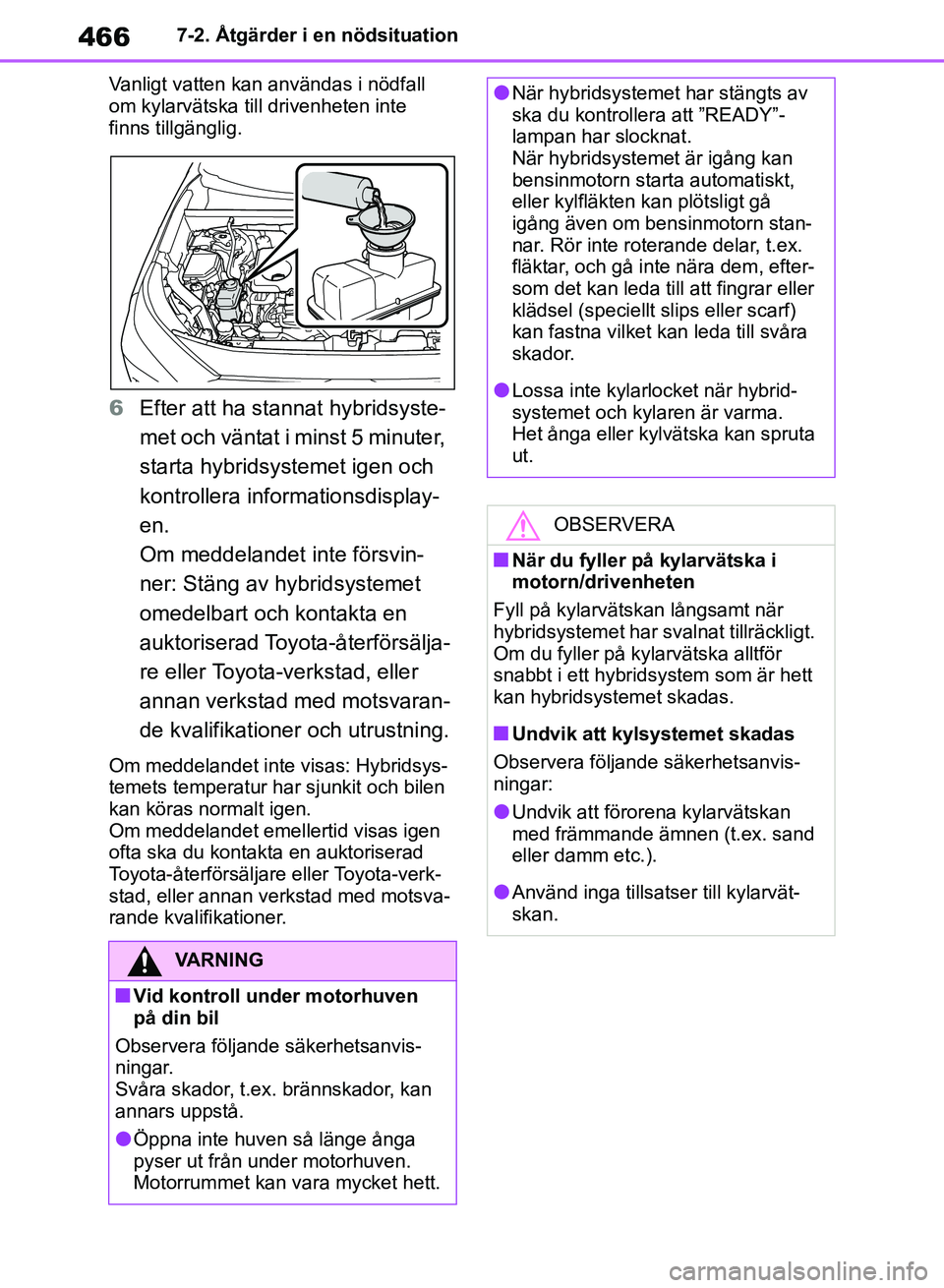

4667-2. Åtgärder i en nödsituation
Vanligt vatten kan användas i nödfall
om kylarvätska till drivenheten inte
finns tillgänglig.
6 Efter att ha stannat hybridsyste-
met och väntat i minst 5 minuter,
starta hybridsystemet igen och
kontrollera informationsdisplay-
en.
Om meddelandet inte försvin-
ner: Stäng av hybridsystemet
omedelbart och kontakta en
auktoriserad Toyota-återförsälja-
re eller Toyota -verkstad, eller
annan verkstad med motsvaran-
de kvalifikationer och utrustning.
Om meddelandet inte visas: Hybridsys-
temets temperatur har sjunkit och bilen
kan köras normalt igen.
Om meddelandet emellertid visas igen
ofta ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer.
VARNING
nVid kontroll under motorhuven
på din bil
Observera följande säkerhetsanvis-
ningar.
Svåra skador, t.ex. brännskador, kan
annars uppstå.
lÖppna inte huven så länge ånga
pyser ut från under motorhuven.
Motorrummet kan vara mycket hett.
lNär hybridsystemet har stängts av
ska du kontrollera att ”READY”-
lampan har slocknat.
När hybridsystemet är igång kan
bensinmotorn star ta automatiskt,
eller kylfläkten kan plötsligt gå
igång även om bensinmotorn stan-
nar. Rör inte roterande delar, t.ex.
fläktar, och gå inte nära dem, efter-
som det kan leda till att fingrar eller
klädsel (speciellt slips eller scarf)
kan fastna vilket kan leda till svåra
skador.
lLossa inte kylarlocket när hybrid-
systemet och kylaren är varma.
Het ånga eller kylvätska kan spruta
ut.
OBSERVERA
nNär du fyller på kylarvätska i
motorn/drivenheten
Fyll på kylarvätskan långsamt när
hybridsystemet har sva lnat tillräckligt.
Om du fyller på kylarvätska alltför
snabbt i ett hybridsystem som är hett
kan hybridsystemet skadas.
nUndvik att kylsystemet skadas
Observera följande säkerhetsanvis-
ningar:
lUndvik att förorena kylarvätskan
med främmande ämnen (t.ex. sand
eller damm etc.).
lAnvänd inga tillsatser till kylarvät-
skan.
OM42B46SE.book Page 466 Monday, December 17, 2018 12:29 PM

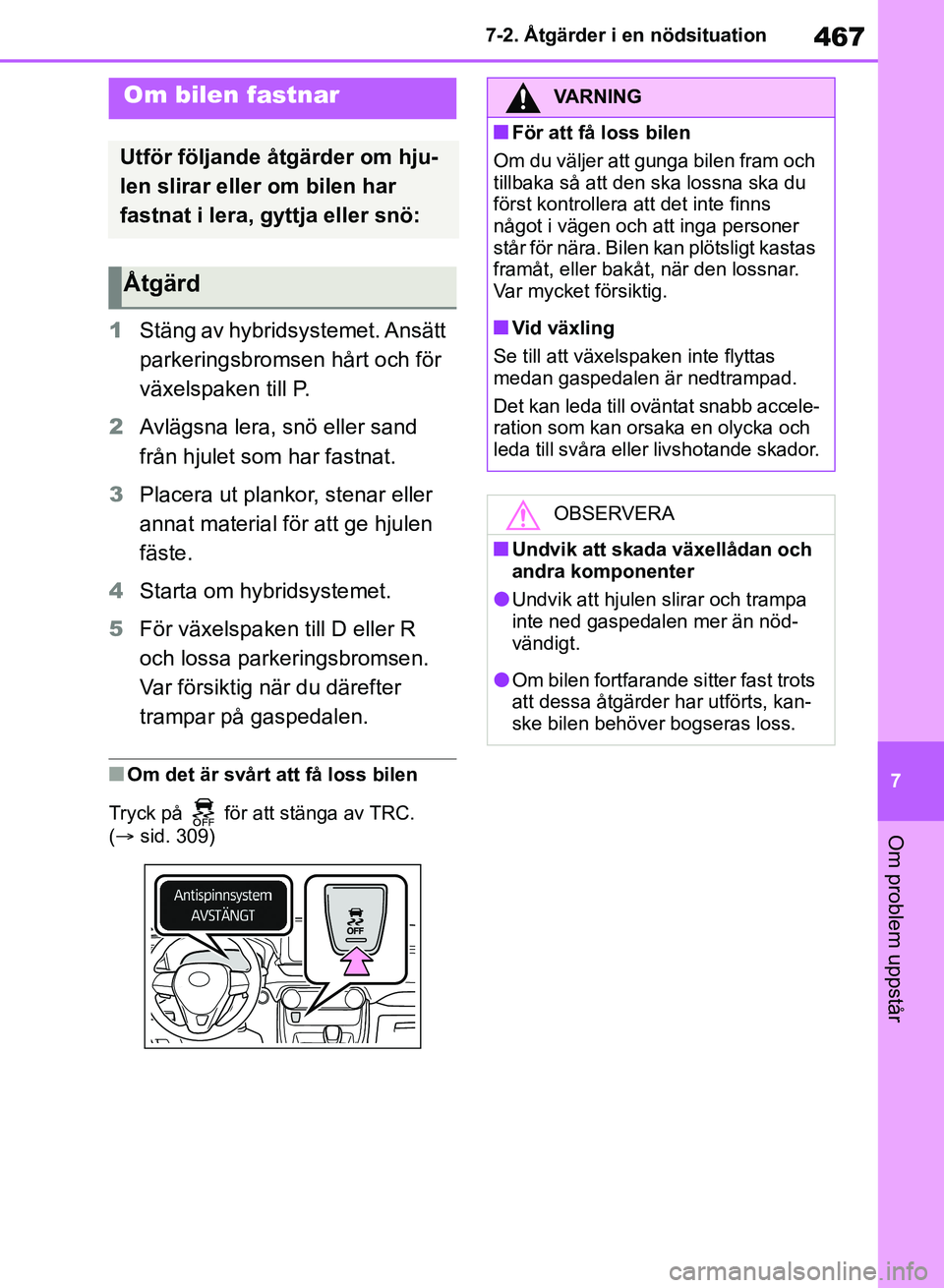

467
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
1
Stäng av hybridsystemet. Ansätt
parkeringsbromsen hårt och för
växelspaken till P.
2 Avlägsna lera, snö eller sand
från hjulet som har fastnat.
3 Placera ut plankor, stenar eller
annat material för att ge hjulen
fäste.
4 Starta om hybridsystemet.
5 För växelspaken till D eller R
och lossa parkeringsbromsen.
Var försiktig när du därefter
trampar på gaspedalen.
nOm det är svårt att få loss bilen
Tryck på för att stänga av TRC.
( sid. 309)
Om bilen fastnar
Utför följande åtgärder om hju-
len slirar eller om bilen har
fastnat i lera, gyttja eller snö:
Åtgärd
VARNING
nFör att få loss bilen
Om du väljer att gunga bilen fram och
tillbaka så att den ska lossna ska du
först kontrollera a tt det inte finns
något i vägen och att inga personer
står för nära. Bilen kan plötsligt kastas
framåt, eller bakåt, när den lossnar.
Var mycket försiktig.
nVid växling
Se till att växelspaken inte flyttas
medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb accele-
ration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
nUndvik att skada växellådan och
andra komponenter
lUndvik att hjulen slirar och trampa
inte ned gaspedalen mer än nöd-
vändigt.
lOm bilen fortfarande sitter fast trots
att dessa åtgärder har utförts, kan-
ske bilen behöver bogseras loss.
OM42B46SE.book Page 467 Monday, December 17, 2018 12:29 PM

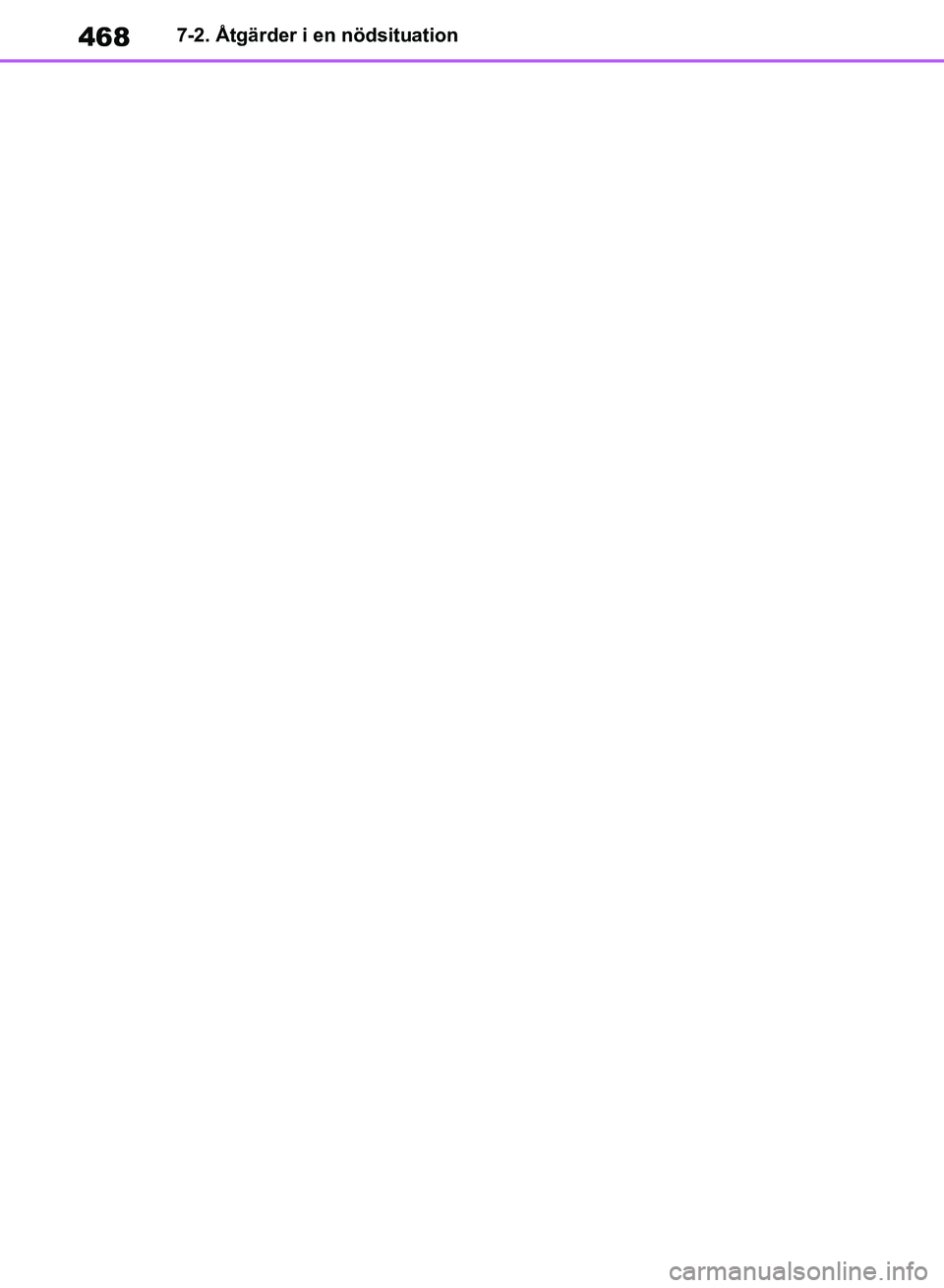

4687-2. Åtgärder i en nödsituation
OM42B46SE.book Page 468 Monday, December 17, 2018 12:29 PM

8
469
8
Bilens specifikationer
Bilens specifikationer
8-1. SpecifikationerUppgifter om underhåll (bränsle, oljenivå, etc.) .... 470
Bränsleinformation ............ 479
8-2. Anpassning Funktioner som kan specialinställas ................ 481
8-3. Nollställning Funktioner som kan nollställas ........................ 493
OM42B46SE.book Page 469 Monday, December 17, 2018 12:29 PM

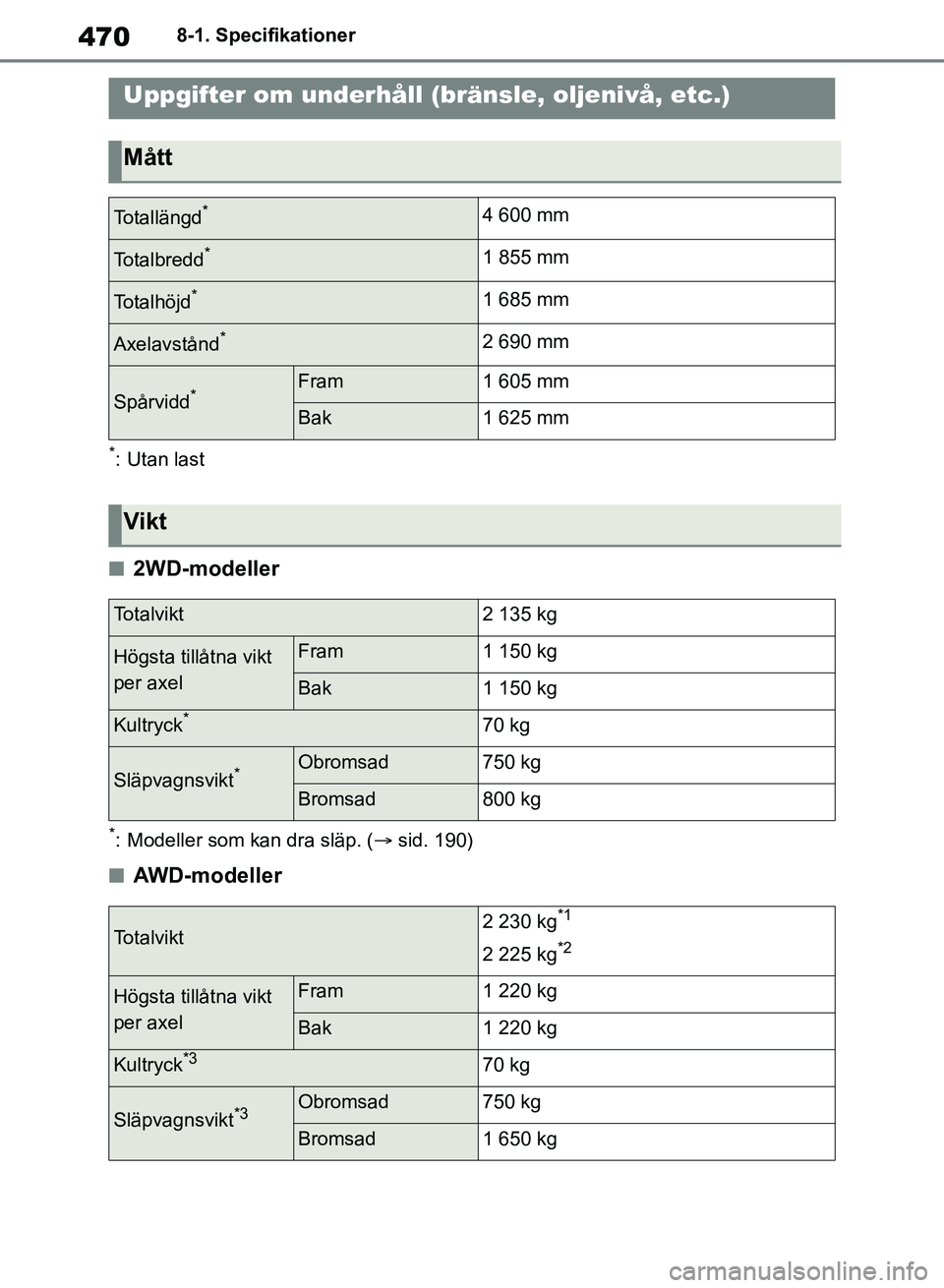

4708-1. Specifikationer
8-1.Specifikationer
*: Utan last
n2WD-modeller
*: Modeller som kan dra släp. (sid. 190)
nAWD-modeller
Uppgifter om underhåll (bränsle, oljenivå, etc.)
Mått
Totallängd*4 600 mm
Totalbredd*1 855 mm
Totalhöjd*1 685 mm
Axelavstånd*2 690 mm
Spårvidd*Fram1 605 mm
Bak1 625 mm
Vikt
Totalvikt2 135 kg
Högsta tillåtna vikt
per axelFram1 150 kg
Bak1 150 kg
Kultryck*70 kg
Släpvagnsvikt*Obromsad750 kg
Bromsad800 kg
Totalvikt2 230 kg*1
2 225 kg*2
Högsta tillåtna vikt
per axelFram1 220 kg
Bak1 220 kg
Kultryck*370 kg
Släpvagnsvikt*3Obromsad750 kg
Bromsad1 650 kg
OM42B46SE.book Page 470 Monday, December 17, 2018 12:29 PM
