TOYOTA RAV4 2018 Bruksanvisningar (in Swedish)

431
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
nVarningsmeddelanden
De varningsmeddelanden som beskrivs
nedan kan skilja sig från de verkliga med-
delandena beroende på driftsförhållanden
och bilens utförande.
nOm ett meddelande om en funktion
visas
lOm ett meddelande om gaspedalens
eller bromspedalens funktion visas
Ett varningsmeddelande om bromspe-
dalens funktion visas eventuellt medan
körstödsystemen, t.ex . PCS (det aktiva
krockskyddet) (i förekommande fall) el-
ler den aktiva farthållaren med radar
från 0 km/tim (i förekommande fall) är
aktiverade.
VARNING
lOm tryckvarningslampan tänds
även efter det att lufttrycket har jus-
terats är sannolikt ett däck punkte-
rat. Kontrollera däcken. Om ett
däck är punkterat ska du byta till
reservhjulet och låta närmaste auk-
toriserade Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning laga det
punkterade däcket.
lUndvik häftiga rörelser och
inbromsningar. Om däckens skick
försämras kan du förlora kontrollen
över ratten eller bromsarna.
nOm ett däck skulle explodera
eller luften plötsligt läcker ut
Det kan hända att däcktryckvarnings-
systemet inte aktiveras på en gång.
OBSERVERA
nSe till att tryckvarningslampan
fungerar på rätt sätt
Montera inte däck av olika specifika-
tion eller tillverkare eftersom
däcktryckvarningssystemet kan i så
fall fungera på fel sätt.

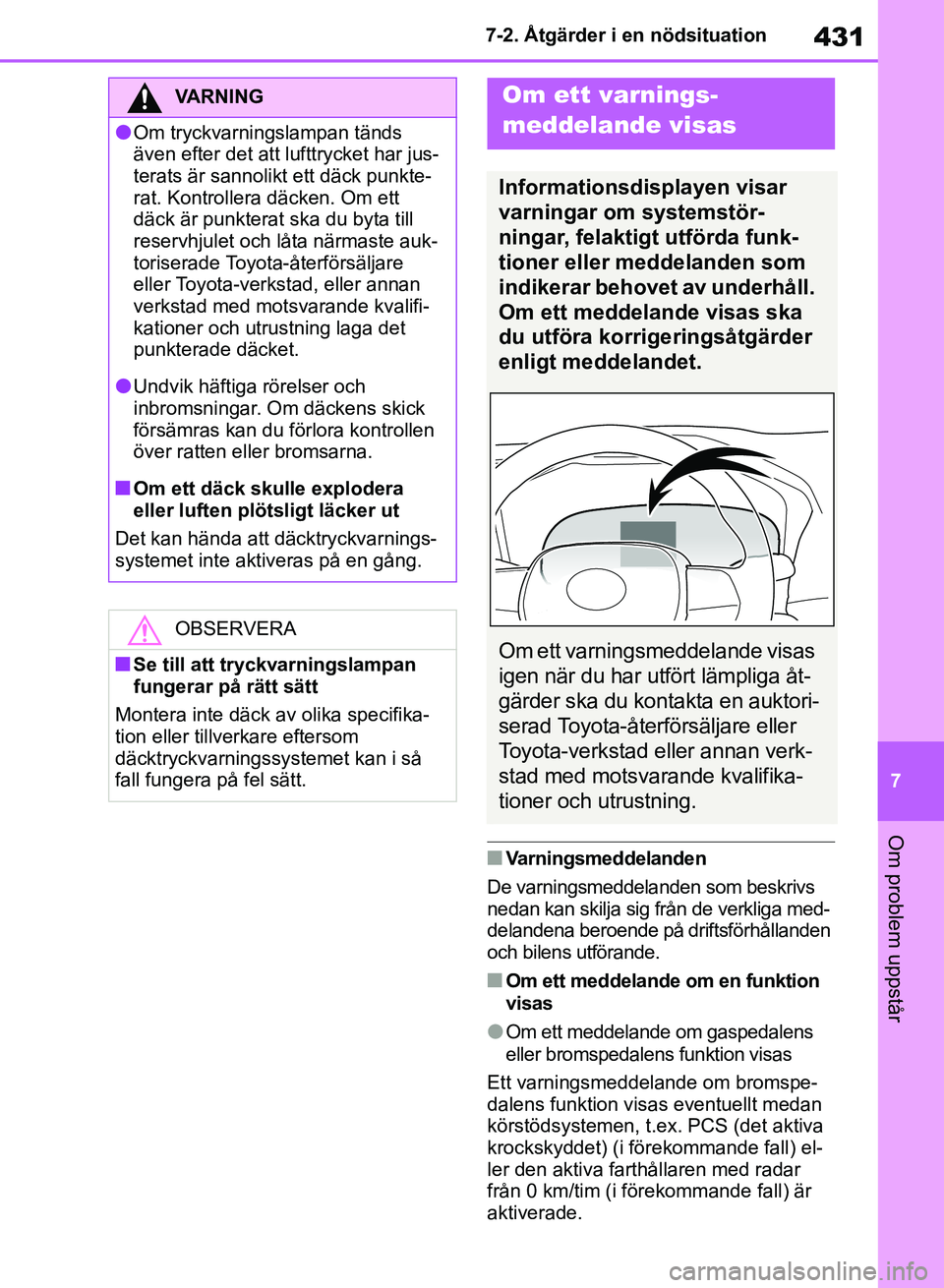

Om ett varnings-
meddelande visas
Informationsdisplayen visar
varningar om systemstör-
ningar, felaktigt utförda funk-
tioner eller meddelanden som
indikerar behovet av underhåll.
Om ett meddelande visas ska
du utföra korrigeringsåtgärder
enligt meddelandet.
Om ett varningsmeddelande visas
igen när du har utfört lämpliga åt-
gärder ska du kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifika-
tioner och utrustning.
OM42B46SE.book Page 431 Monday, December 17, 2018 12:29 PM

4327-2. Åtgärder i en nödsituation
Om ett varningsmeddelande visas ska
du sakta in bilen eller följa anvisningen
som visas på info rmationsdisplayen.
Ett varningsmeddelande visas när
bromsprioritering ssystemet, kör/start-
kontrollen eller den intelligenta autobrom-
sen (i förekommande fall) är aktiverade
(  sid. 183, 288). Följ anvisningarna på
informationsdisplayen
lOm ett meddelande om startknappens
funktion visas
En anvisning om hur startknappen ska an-
vändas visas om en felaktig metod för att
starta hybridsystemet har använts eller
om startknappen används på fel sätt. Följ
anvisningarna på informationsdisplayen
för att använda startknappen igen.
lOm ett meddelande om en växelspaks-
funktion visas
För att undvika felaktig användning av
växelspaken eller att bilen plötsligt kom-
mer i rörelse kan ett meddelande om att
växelspaken ska flyttas visas på informa-
tionsdisplayen. I så fall ska du följa anvis-
ningarna i meddelandet och byta växel.
lOm ett meddelande eller bild indikerar
att något är öppet/stängt eller om en för-
brukningsprodukt behöver fyllas på
Kontrollera delen som indikeras på infor-
mationsdisplayen eller med varningslam-
pan och utför sedan åtgärden, exempelvis
stäng en öppen dörr eller fyll på förbruk-
ningsvaran.
nOm ett meddelande visas som indi-
kerar behovet av ett besök hos en
auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner
Systemet, eller delen, som visas på infor-
mationsdisplayen fungerar inte. Låt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer omedel-
bart kontrollera bilen.
nOm ett meddelande som hänvisar till
bilens instruktionsbok visas
lFölj relevanta anvisningar om följande
meddelanden visas. • ”Engine Coolant Temp High” (Kylarvät-
ska Hög temperatur) ( sid. 463)
• ”Exhaust Filter Full” (Avgasfilter fullt) ( sid. 307)
lOm följande meddelanden visas kan en
funktionsstörning ha uppstått. Stanna
bilen omedelbart på en säker plats och
kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikatio-
ner och utrustning. Det kan vara farligt
att fortsätta köra.
• ”Hybrid System Malfunction” (Funk- tionsstörning i hybridsystemet)
• ”Check Engine” (Kontrollera motorn)
• ”Hybrid Battery System Malfunction” (”Systemstörning i hybridbatteriet”)
• ”Accelerator System Malfunction” (Funktionsstörning i gaspedalen)
• ”Hybrid System Stopped” (Hybridsyste- met stoppat)
• ”Engine Stopped” (Motorn stoppad)
• ”Smart Entry & Start System Malfunc- tion” (Funktionsstörning i bilens elektro-
niska lås- och startsystem)
lOm följande meddelanden visas kan en
funktionsstörning ha uppstått. Låt ome-
delbart en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller an-
nan verkstad med motsvarande kvalifi-
kationer kontrollera bilen.
• ”Oil Pressure Low” (Oljetrycket lågt)
• ”Braking Power Low” (Låg bromseffekt)
nOm ”Hybrid System Overheated Out-
put Power Reduced” (Hybridsyste-
met är överhettat Uteffekten mins-
kad) visas
Detta meddelande visas ibland vid kör-
ning under svåra körförhållanden. (Exem-
pelvis vid körning uppför en lång och brant
backe, eller vid körning uppför en brant
backe i backväxel.)
Åtgärder: sid. 463
OM42B46SE.book Page 432 Monday, December 17, 2018 12:29 PM

433
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
nOm ”Maintenance Required for Trac-
tion Battery Cooling Parts See Ow-
ner’s Manual” (Underhåll krävs för
hybridbatteriets kyldelar Se bilens in-
struktionsbok) visas
Filtret kan möjligen vara igensatt, luftventi-
len kan vara blockerad eller ett avbrott kan
ha uppstått i kanalen.
lOm luftintagsventil eller filter är smutsi-
ga ska de rengöras enligt beskrivningen
på sid. 388.
lOm luftintagsventil eller filter inte är
smutsiga och varningsmeddelandet vi-
sas ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer och utrustning kontrollera bi-
len.
nOm ”Traction Battery Needs to be
Protected Refrain From the Use of N
Position” (Hybridbatteriet måste
skyddas Undvik att använda N-läge)
visas
Det här meddelandet visas eventuellt när
växelspaken är i N.
Eftersom hybridbatteriet inte kan laddas
upp medan växelspaken är i N ska du föra
växelspaken till P när bilen har stannat.
nOm ”Traction Battery Needs to be
Protected Shift into to Restart” (Hy-
bridbatteriet måste skyddas Växla till
P för att starta om) visas
Det här meddelandet visas när hybridbat-
teriets laddning har blivit extremt låg efter-
som växelspaken har varit i N under en
viss tid.
Ändra växelläge till P och starta hybridsys-
temet när du vill köra bilen.
nOm ”Shift to P position when par-
ked” (Lägg i P när bilen är parkerad)
visas
Meddelandet visas om förardörren öpp-
nas utan att startknappen trycks till av-
stängt läge medan växelläget är i annat
läge än P.
För växelspaken till P.
nOm ”Shift Is in N Release Accelerator
Before Shifting” (Växeln är i N, släpp
upp gaspedalen före växling) visas
Meddelandet visas om gaspedalen har
trampats ned och växelspaken är i N.
Släpp upp gaspedalen och för växelspa-
ken till D eller R.
nOm ”Depress Brake When Vehicle Is
Stopped Hybrid System May Over-
heat” (Trampa på gaspedalen när bi-
len står stilla Hybridsystemet kan
överhettas) visas
Meddelandet visas om gaspedalen har
trampats ned för att hålla bilen stående i
en uppförsbacke, etc.
Om detta fortsätter kan hybridsystemet
överhettas.
Släpp upp gaspedalen och trampa lång-
samt ner bromspedalen.
nOm ”Automatisk avstängning för att
spara batteri.” visas
Motorn stängdes av med den automatiska
avstängningsfunktionen.
Låt hybridsystemet vara igång i cirka 5 mi-
nuter för att ladda upp 12-voltsbatteriet
nästa gång du startar hybridsystemet.
nOm ”Engine Oil Level Low Add or
Replace” (Motoroljans nivå är låg
Fyll på eller byt motorolja) visas
Motoroljenivån kan vara låg. Kontrollera
nivån på motoroljan och fyll på motorolja
vid behov. Det här meddelandet kan visas
när bilen står på sluttande underlag. Flytta
bilen till plant underlag och kontrollera att
meddelandet försvinner.
nOm ”Front Camera Unavailable”
(Främre kamera inte tillgänglig) eller
”Front Camera Unavailable See Ow-
ner's Manual” (Främre kameran inte
tillgänglig Se bilens handbok) visas
Följande system kan ev entuellt avbrytas
tills problemet i meddelandet har åtgär-
dats. ( sid. 232, 421)
lPCS (Aktivt krockskyddssystem)*
lLTA (Linjeavkännare)*
lAutomatiskt helljus*
lRSA (Vägskyltsigenkänning)*
OM42B46SE.book Page 433 Monday, December 17, 2018 12:29 PM

4347-2. Åtgärder i en nödsituation
lAktiv farthållare med radar från
0 km/tim*
*
: i förekommande fall
nOm ”Radar Cruise Control Unavaila-
ble See Owner’s Manual” (Aktiv fart-
hållare ej tillgänglig Se bilens in-
struktionsbok) visas
Den aktiva farthållaren med radar från
0 km/tim (i förekomm ande fall) upphör
tillfälligt eller tills problemet som visas
i meddelandet har åtgärdats. (orsaker
och åtgärder:  sid. 232)
nOm ”Radar Cruise Control Unavaila-
ble” (Aktiv farthåll are ej tillgänglig)
(i förekommande fall) visas
Den aktiva farthållaren med radar från
0 km/tim (i förekomm ande fall) kan inte
användas för tillfället. Använd systemet
när det blir tillgänglig igen.
nVarningssummer
 sid. 429
VARNING
nOm en varningslampa tänds eller
en varningssummer hörs när ett
meddelande visas på informa-
tionsdisplayen
 sid. 430
OBSERVERA
nMeddelandet ”High Power
Consumption Partial Limit On
AC/Heater Operation” visas ofta
Laddningssystemet kan ha utsatts för
en funktionsstörning, eller 12-volts-
batteriet kan hålla på att laddas ur.
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera bilen.
Om du får punktering
(modeller utan
reservhjul)
Din bil är inte utrustad med
reservhjul, iställe t är den utrus-
tad med reparationssats för
akut däcklagning.
Punktering som orsakats av en
spik eller skruv som fastnat i
däckmönstret kan lagas tem-
porärt med reparationssatsen
för akut däcklagning. (Satsen
innehåller en flaska tätnings-
medel. Tätningsmedlet kan
endast användas en gång för
en tillfällig reparation av ett
däck utan att spiken eller skru-
ven tas bort from däcket.)
Beroende på skadorna på det
punkterade däcket kan lag-
ningen eventue llt inte göras
med däcklagningssatsen.
(  sid. 435)
När reparationssatsen har
använts för en tillfällig lagning
av ett däck ska däcket lagas
eller bytas ut av en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
OM42B46SE.book Page 434 Monday, December 17, 2018 12:29 PM

435
7
7-2. Åtgärder i en nödsituation
Om problem uppstår

Stanna bilen på en säker plats på
ett stadigt och plant underlag.
 Ansätt parkeringsbromsen.
 För växelspaken till P.
 Stäng av hybridsystemet.
 Tänd varningsblinkers.
( sid. 412)
 För modeller med elbaklucka:
Stäng av elbaklucksystemet.
( sid. 137)
 Kontrollera däckskadans omfatt-
ning.
Ett däck bör repareras med repara-
tionssatsen för akut däcklagning
om skadan orsakats av en spik eller
skruv som trängt igenom däck-
mönstret.
• Ta inte bort spiken eller skruven från däcket. Om du tar bort före-
målet kan hålet vidgas och hin-
dra att en akut däcklagning kan
göras med reparationssatsen. • Undvik läckage av tätningsmedel
genom att flytta bilen så att punk-
teringen, om den är synlig, kom-
mer högst upp på däcket.nEtt däck som inte har kunnat lagas
med däckreparationssatsen
I följande fall kan inte däcket repareras
med reparationssatsen för akut däcklag-
ning. Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer och utrustning.
lOm däcket är skadat på grund av att
du kört på det efter att det punktera-
des
lNär däckets lufttryck sjunkit på grund
av spricka eller ska da i däckets sida
lOm det syns att däcket har lossnat
från fälgen
lOm skadan i däcket är 4 mm lång el-
ler större
lOm fälgen är skadad
lOm två eller fler däck är punkterade
lOm det är mer än ett hål eller en reva i
det skadade däcket
lOm tätningsvätskans giltighetstid har
gått ut
VARNING
nOm du får punktering
Fortsätt inte köra med punkterat däck.
Även vid körning en kort sträcka kan
däcket förstöras för gott, vilket kan
resultera i en olycka.
Att köra med ett platt däck kan skapa
ett längsgående spår på sidoväggen.
I så fall kan däcket explodera när en
reparationssats används.
Innan du reparerar bilen
OM42B46SE.book Page 435 Monday, December 17, 2018 12:29 PM

4367-2. Åtgärder i en nödsituation
Domkraft (i förekommande fall)*1, 2
Reparationssats för akut däcklagning
Verktygsväska (i förekommande fall)
Domkraftsvev (i förekommande fall)
Hjulmutternyckel (i förekommande fall)
Bogserögla
*1: Ta fram domkraften (sid. 448)
*2: Så här används domkraften ( sid. 449)
Placering av reparationssatsen för däcklagning i akut
situation, domkraft och verktyg
A
B
C
D
E
F
OBSERVERA
Bilens domkraft är endast avsedd att
användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av
sommar- och vinterdäck.
OM42B46SE.book Page 436 Monday, December 17, 2018 12:29 PM

437
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
nFlaska
Dekal
nKompressor
Lufttrycksmätare
Kompressorns strömbrytare
Stickkontakt
Slang
Luftningsventil
nObservera beträffande reparations-
satsen för akut däcklagning
Kontrollera tätningsmedlets bäst-föreda-
tum ibland. Utgångsdatum visas på flas-
kan. Använd inte tätningsmedel vars ut-
gångsdatum är passerat. Annars kan
lagningar som utförs med reparations-
satsen för akut däcklagning inte utföras
ordentligt.
nReparationssats för akut däcklag-
ning
lReparationssatsen är avsedd för att
temporärt fylla ett bildäck med luft.
lTätningsmedlet har begränsad livs-
längd. Utgångsdatum är markerat på
flaskan. Tätningsmedlet bör bytas ut
mot nytt före utgångsdatumet. Kon-
takta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller an-
nan verkstad med motsvarande kvali-
fikationer och utrustning för att skaffa
nytt tätningsmedel.
lReparationssatsens flaska med tät-
ningsmedel räcker till en tillfällig repa-
ration av ett däck. Om tätningsmedlet
i flaskan eller andra delar i repara-
tionssatsen har använts och behöver
ersättas, kontakta en auktoriserad
Toyota-återförsäljare, eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning.
lKompressorn kan användas flera
gånger.
lTätningsmedlet kan användas i ute-
temperaturer från –30 °C till 60 °C.
lReparationssatsen är enbart avsedd
för den storlek och typ av däck som
ursprungligen monterades på din bil.
Använd den inte på däck av annan
storlek än originaldäcken, eller för an-
dra ändamål.
lTätningsmedel på kläderna lämnar
fläckar efter sig.
Reparationssatsen för akut
däcklagning innehåller
A
A
B
C
D
E
OM42B46SE.book Page 437 Monday, December 17, 2018 12:29 PM

4387-2. Åtgärder i en nödsituation

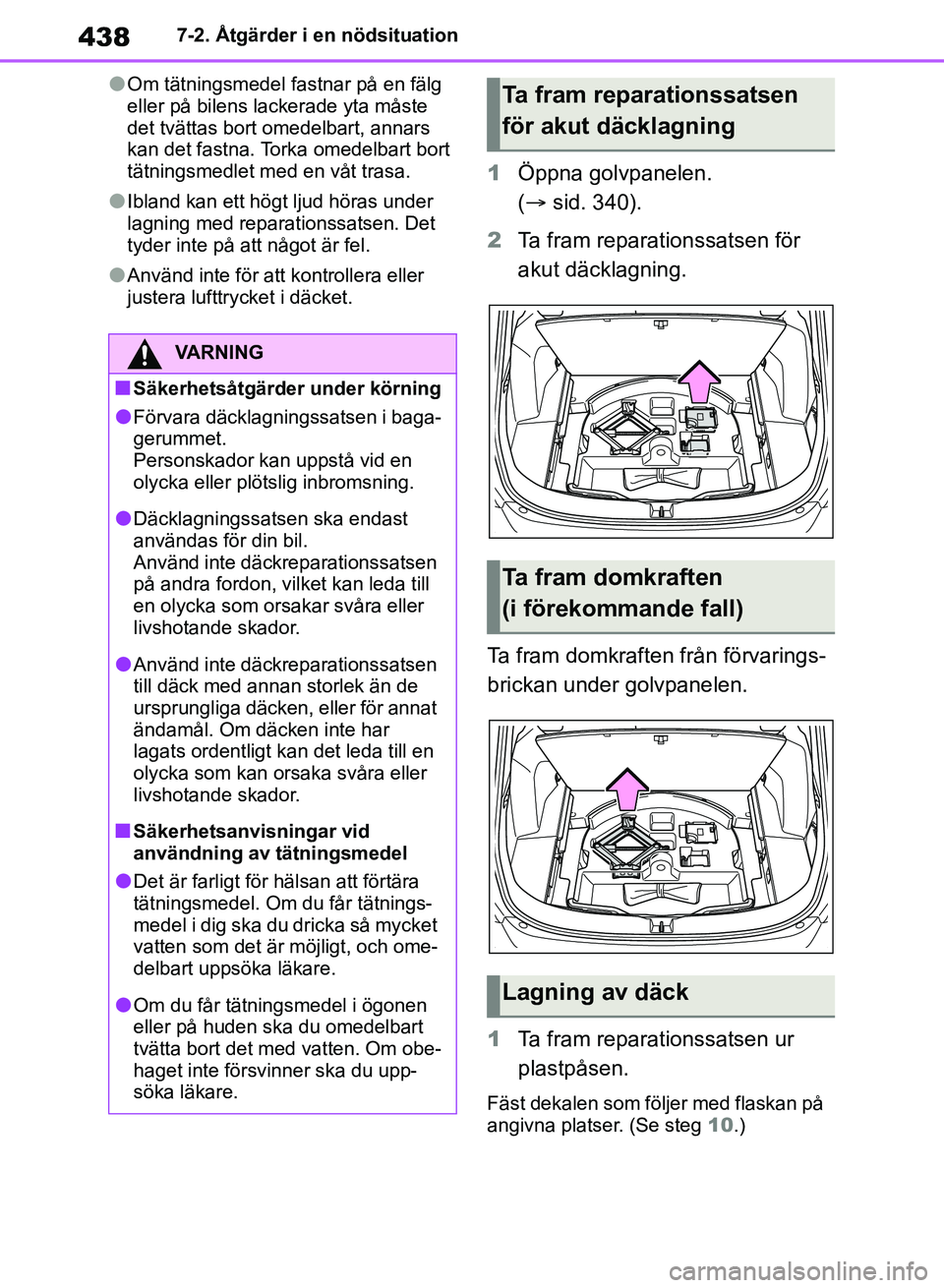

lOm tätningsmedel fastnar på en fälg
eller på bilens lackerade yta måste
det tvättas bort omedelbart, annars
kan det fastna. Torka omedelbart bort
tätningsmedlet med en våt trasa.
lIbland kan ett högt ljud höras under
lagning med reparationssatsen. Det
tyder inte på att något är fel.
lAnvänd inte för att kontrollera eller
justera lufttrycket i däcket.
1Öppna golvpanelen.
( sid. 340).
2 Ta fram reparationssatsen för
akut däcklagning.
Ta fram domkraften från förvarings-
brickan under golvpanelen.
1 Ta fram reparationssatsen ur
plastpåsen.
Fäst dekalen som följer med flaskan på
angivna platser. (Se steg 10.)
VARNING
nSäkerhetsåtgärder under körning
lFörvara däcklagningssatsen i baga-
gerummet.
Personskador kan uppstå vid en
olycka eller plötslig inbromsning.
lDäcklagningssatsen ska endast
användas för din bil.
Använd inte däckreparationssatsen
på andra fordon, vilket kan leda till
en olycka som orsakar svåra eller
livshotande skador.
lAnvänd inte däckreparationssatsen
till däck med annan storlek än de
ursprungliga däcken, eller för annat
ändamål. Om däcken inte har
lagats ordentligt kan det leda till en
olycka som kan orsaka svåra eller
livshotande skador.
nSäkerhetsanvisningar vid
användning av tätningsmedel
lDet är farligt för hälsan att förtära
tätningsmedel. Om du får tätnings-
medel i dig ska du dricka så mycket
vatten som det är möjligt, och ome-
delbart uppsöka läkare.
lOm du får tätningsmedel i ögonen
eller på huden ska du omedelbart
tvätta bort det med vatten. Om obe-
haget inte försvinner ska du upp-
söka läkare.
Ta fram reparationssatsen
för akut däcklagning
Ta fram domkraften
(i förekommande fall)
Lagning av däck
OM42B46SE.book Page 438 Monday, December 17, 2018 12:29 PM

439
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
2
Dra ut slangen och elkontakten
från kompressorns undersida.
3 Anslut flaskan till kompressorn.
Tryck på flaskan tills dess hakar sitter
säkert på kompressorn och är inte läng-
re synliga.
4 Anslut slangen till flaskan.
Se till att slangen är införd tills dess ha-
ke sitter säkert på flaskan.
5Ta bort ventilhatten från ventilen
på det punkterade däcket.
6 Dra ut slangen. Ta bort luftnings-
ventilen från slangen.
Du kommer att använda luftningsventi-
len igen.
OM42B46SE.book Page 439 Monday, December 17, 2018 12:29 PM

4407-2. Åtgärder i en nödsituation
Förvara den därför på en säker plats.
7 Sätt slangen på ventilen.
Skruva slangens ände medurs så långt
det går.
8Kontrollera att st römbrytaren till
kompressorn är i avstängt läge. 9
Anslut stickkontakten till elutta-
get. ( sid. 345)
10 Fäst dekalen som följer med re-
parationssatsen på en plats
som kan lätt ses från förarsätet.
11 Kontrollera angivna värden för
lufttryck i däcken.
Däckets lufttryck anges på dekalen
som finns på stolpen vid förardörren,
som bilden visar. ( sid. 477)
12 Starta hybridsystemet.
( sid. 199)
OM42B46SE.book Page 440 Monday, December 17, 2018 12:29 PM
