TOYOTA RAV4 2018 Instruksjoner for bruk (in Norwegian)

50
OM42B46NO
1-2. Barnesikkerhet

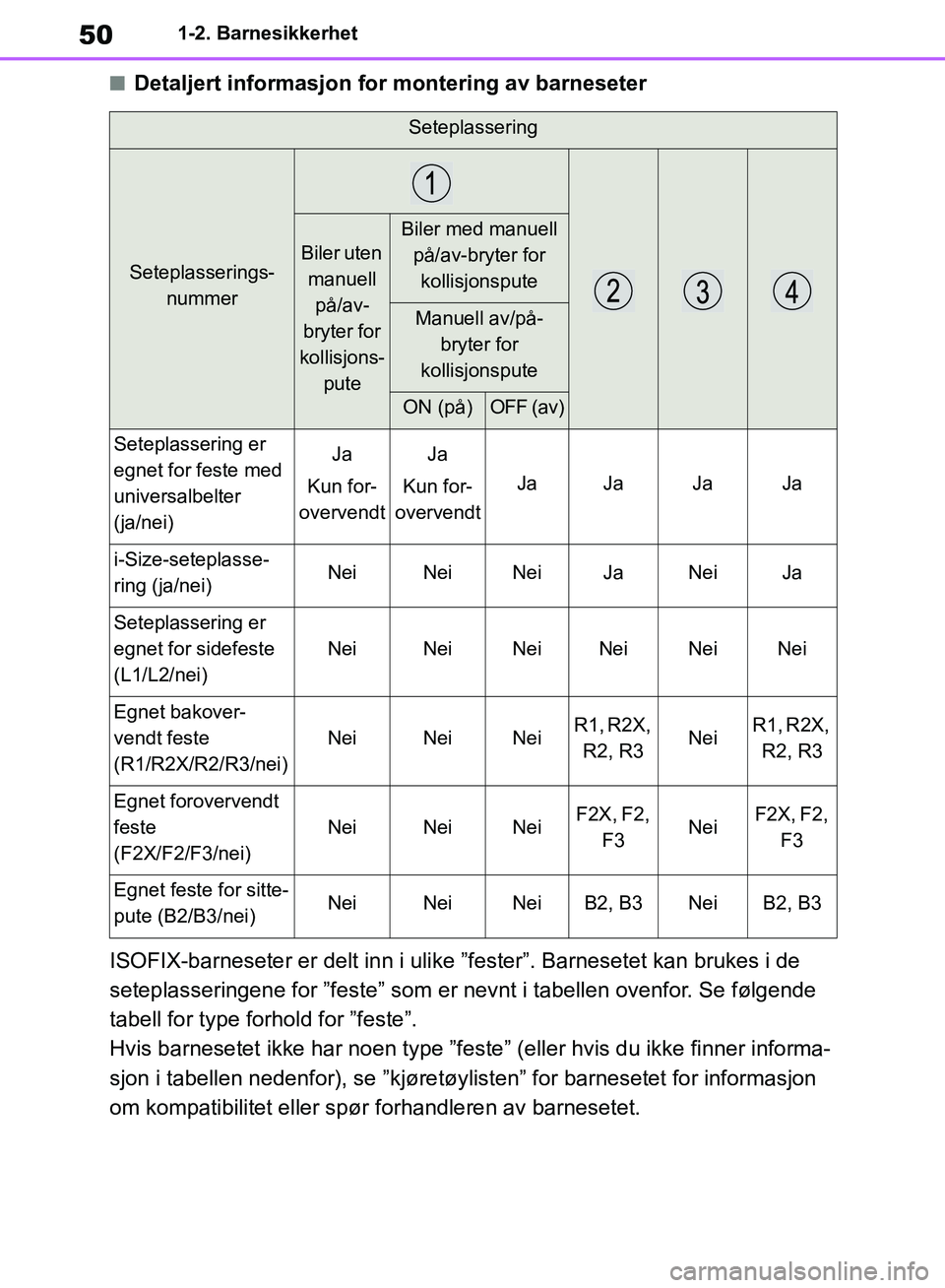

■Detaljert informasjon for montering av barneseter
ISOFIX-barneseter er delt inn i ulike ”fester”. Barnesetet kan brukes i de
seteplasseringene for ”feste” som er nevnt i tabellen ovenfor. Se følgende
tabell for type forhold for ”feste”.
Hvis barnesetet ikke har noen type ”feste” (eller hvis du ikke finner informa-
sjon i tabellen nedenfor), se ”kjøretøylisten” for barnesetet for informasjon
om kompatibilitet eller spør forhandleren av barnesetet.
Seteplassering
Seteplasserings-
nummerBiler uten manuell på/av-
bryter for
kollisjons- pute
Biler med manuell på/av-bryter for kollisjonspute
Manuell av/på- bryter for
kollisjonspute
ON (på)OFF (av)
Seteplassering er
egnet for feste med
universalbelter
(ja/nei)Ja
Kun for-
overvendtJa
Kun for-
overvendt
JaJaJaJa
i-Size-seteplasse-
ring (ja/nei)NeiNeiNeiJaNeiJa
Seteplassering er
egnet for sidefeste
(L1/L2/nei)
NeiNeiNeiNeiNeiNei
Egnet bakover-
vendt feste
(R1/R2X/R2/R3/nei)
NeiNeiNeiR1, R2X, R2, R3NeiR1, R2X, R2, R3
Egnet forovervendt
feste
(F2X/F2/F3/nei)
NeiNeiNeiF2X, F2, F3NeiF2X, F2, F3
Egnet feste for sitte-
pute (B2/B3/nei)NeiNeiNeiB2, B3NeiB2, B3
OM42B46NO.book Page 50 Saturday, January 5, 2019 4:27 PM

51
1
OM42B46NO
1-2. Barnesikkerhet
Sikkerhet

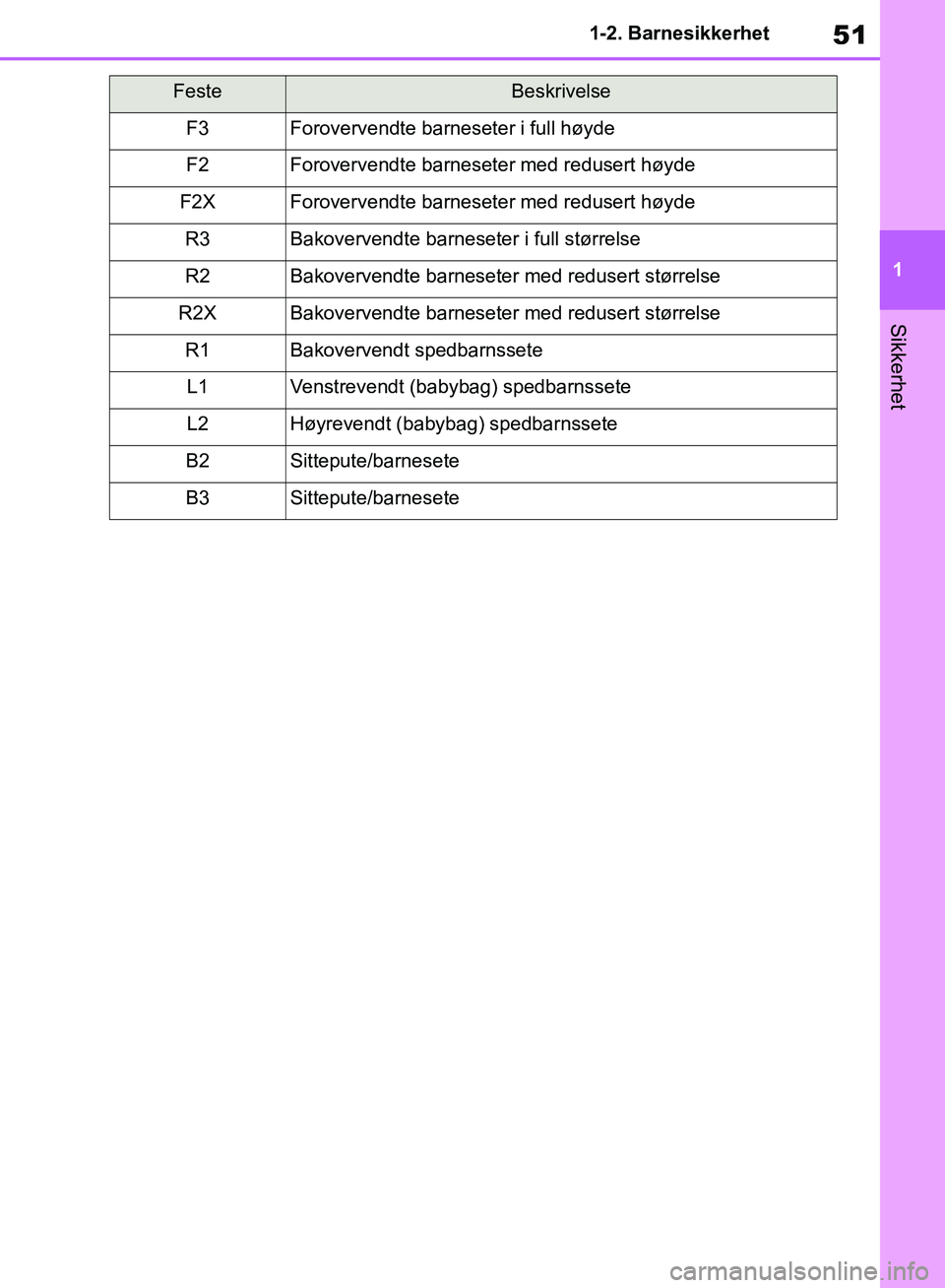

FesteBeskrivelse
F3Forovervendte barneseter i full høyde
F2Forovervendte barneseter med redusert høyde
F2XForovervendte barneseter med redusert høyde
R3Bakovervendte barneseter i full størrelse
R2Bakovervendte barneseter med redusert størrelse
R2XBakovervendte barneseter med redusert størrelse
R1Bakovervendt spedbarnssete
L1Venstrevendt (babybag) spedbarnssete
L2Høyrevendt (babybag) spedbarnssete
B2Sittepute/barnesete
B3Sittepute/barnesete
OM42B46NO.book Page 51 Saturday, January 5, 2019 4:27 PM

52
OM42B46NO
1-2. Barnesikkerhet

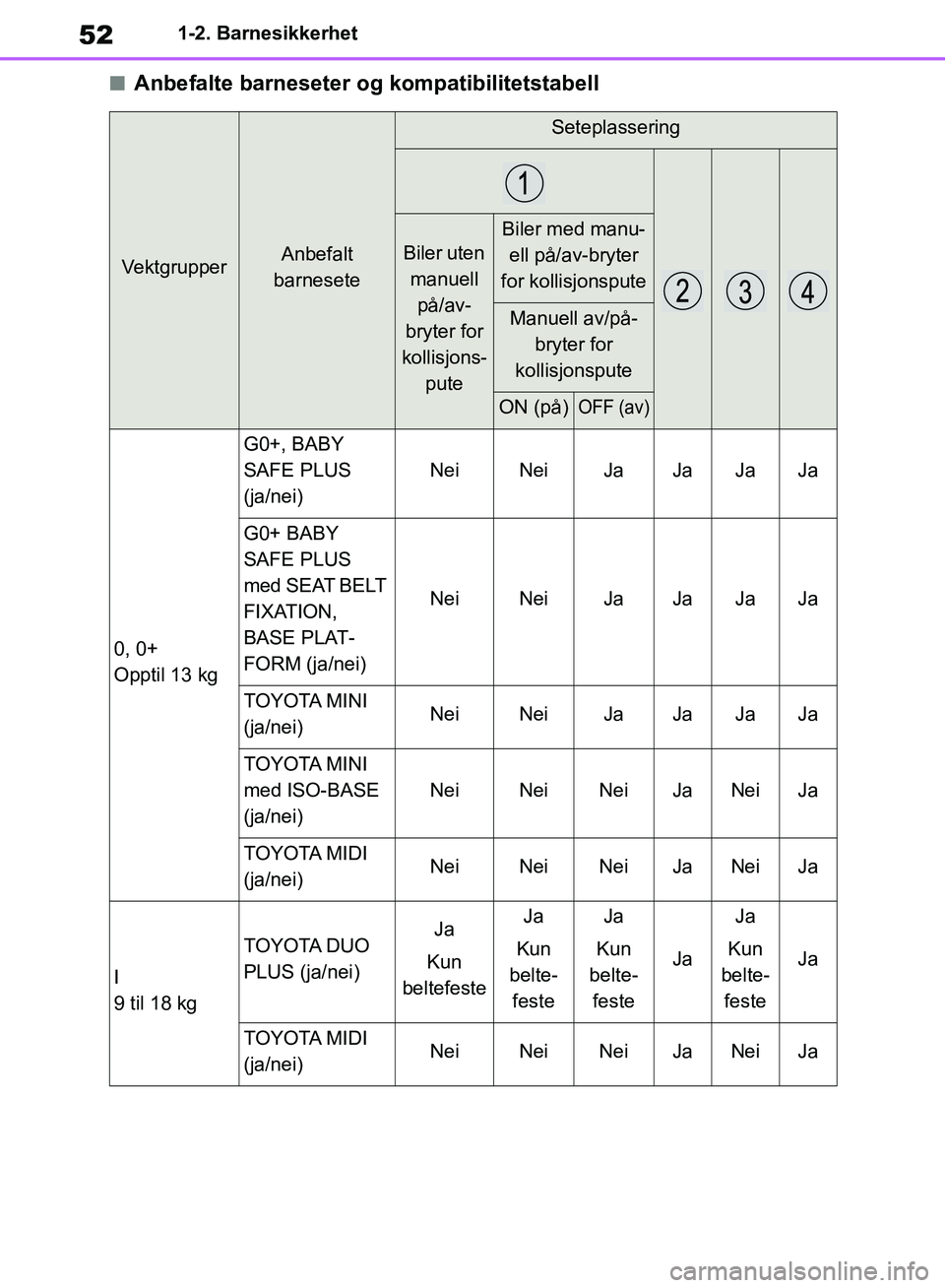

■Anbefalte barneseter og kompatibilitetstabell
VektgrupperAnbefalt
barnesete
Seteplassering
Biler uten manuell på/av-
bryter for
kollisjons- pute
Biler med manu-ell på/av-bryter
for kollisjonspute
Manuell av/på- bryter for
kollisjonspute
ON (på)OFF (av)
0, 0+
Opptil 13 kg
G0+, BABY
SAFE PLUS
(ja/nei)
NeiNeiJaJaJaJa
G0+ BABY
SAFE PLUS
med SEAT BELT
FIXATION,
BASE PLAT-
FORM (ja/nei)
NeiNeiJaJaJaJa
TOYOTA MINI
(ja/nei)NeiNeiJaJaJaJa
TOYOTA MINI
med ISO-BASE
(ja/nei)
NeiNeiNeiJaNeiJa
TOYOTA MIDI
(ja/nei)NeiNeiNeiJaNeiJa
I
9 til 18 kg
TOYOTA DUO
PLUS (ja/nei)Ja
Kun
beltefesteJa
Kun
belte- festeJa
Kun
belte- feste
Ja
Ja
Kun
belte- feste
Ja
TOYOTA MIDI
(ja/nei)NeiNeiNeiJaNeiJa
OM42B46NO.book Page 52 Saturday, January 5, 2019 4:27 PM

53
1
OM42B46NO
1-2. Barnesikkerhet
Sikkerhet
Det kan være at barnesetene i tabellen ikke er tilgjengelige utenfor EU-området.
Ved feste av noen typer barneseter
i baksetet er det kanskje ikke mulig
å bruke sikkerhetsbeltene ved
siden av barnesetet uten at det
kommer borti eller påvirker effektivi-
teten til sikkerhetsbeltet. Kontroller
at sikkerhetsbeltet sitter stramt over
skulderen og lavt over hoftene.
Hvis det ikke gjør det, eller det
kommer borti barnesetet, flyttes
barnesetet til en annen posisjon.
Gjør du ikke det, kan det medføre
alvorlige personskader.
Ved montering av barnesete i
baksetet, justeres forsetet slik at
det ikke er i veien for barnet eller
barnesetet.
 Ved montering av et barnesete
med base: Hvis seteryggen er i veien for barnesetet når barne-
setet settes i ba
sen, skyver du
seteryggen bakover til det ikke er
i veien lenger.
 Hvis sikkerhetsbeltets skulder-
feste er foran belteføreren på
barnesetet, flytter du seteputen
fremover.
 Ved montering av en sittepute:
Hvis barnet sitter veldig rett i
II, III
15 til 36 kg
KIDFIX XP SICT
(ja/nei)Ja
Kun
beltefesteJa
Kun
belte- festeJa
Kun
belte- feste
JaNeiJa
MAXI PLUS
(ja/nei)Ja
Kun
beltefesteJa
Kun
belte- festeJa
Kun
belte- feste
JaNeiJa
VektgrupperAnbefalt
barnesete
Seteplassering
Biler uten manuell på/av-
bryter for
kollisjons- pute
Biler med manu-ell på/av-bryter
for kollisjonspute
Manuell av/på- bryter for
kollisjonspute
ON (på)OFF (av)
OM42B46NO.book Page 53 Saturday, January 5, 2019 4:27 PM

54
OM42B46NO
1-2. Barnesikkerhet
ryggen på sitteputen, justerer du
vinkelen på seteryggen til en mer
komfortabel stilling. Og hvis sikkerhetsbeltets skulderfeste er
foran belteføreren på barnesetet,
flytter du seteputen fremover.
Kontroller bruksanvisningen som følger med barnesetet for montering av
barnesetet.

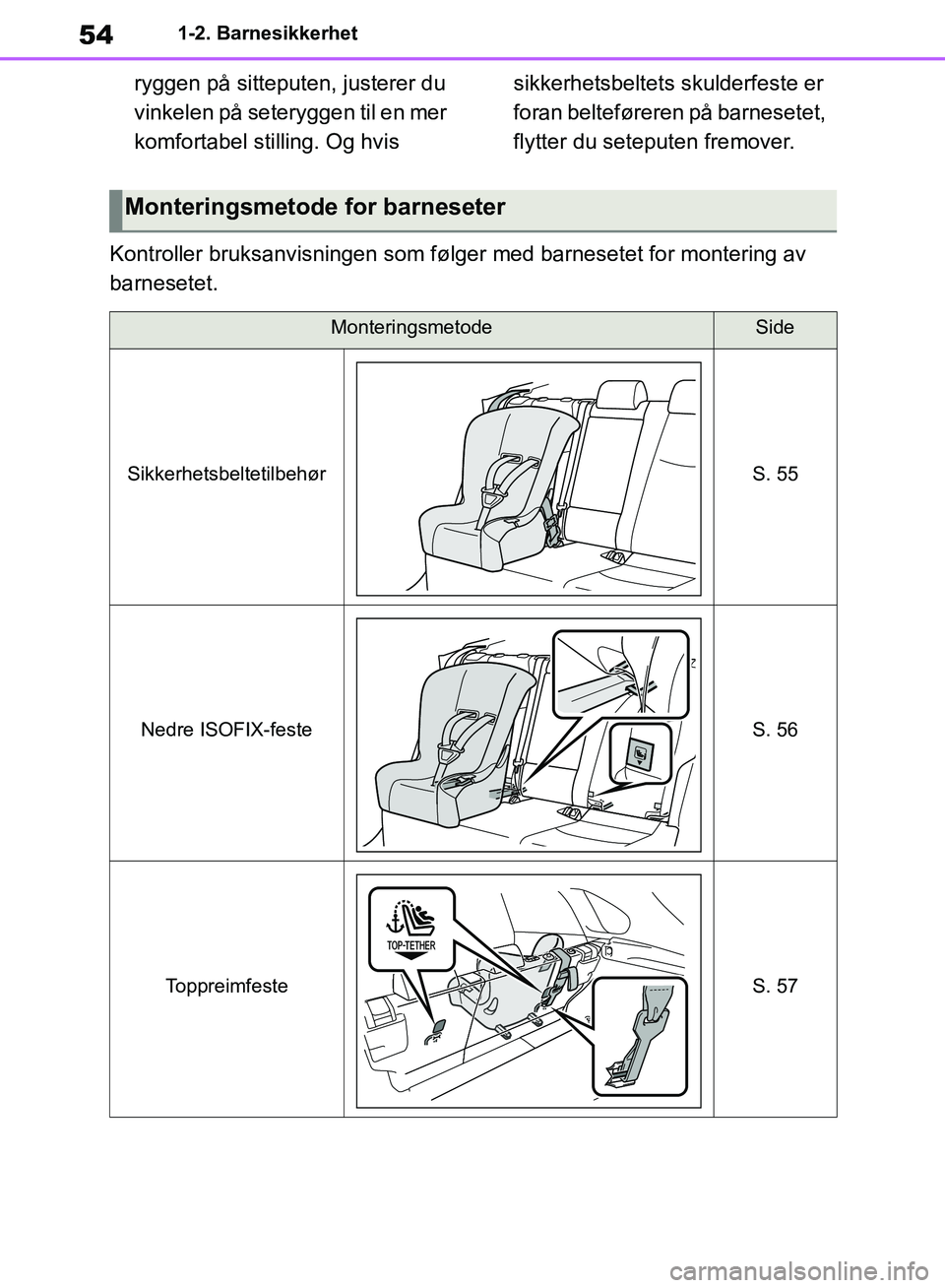

Monteringsmetode for barneseter
MonteringsmetodeSide
SikkerhetsbeltetilbehørS. 55
Nedre ISOFIX-festeS. 56
ToppreimfesteS. 57
OM42B46NO.book Page 54 Saturday, January 5, 2019 4:27 PM

55
1
OM42B46NO
1-2. Barnesikkerhet
Sikkerhet
■Montere barnesete med sik-
kerhetsbelte
Monter barnesetet i henhold til
bruksanvisningen som følger med
barnesetet.
Hvis barnesetet ikke er i kategorien
”universal” (eller nødvendig infor-
masjon ikke finnes i tabellen), kan
du se ”Kjøretøylisten” fra produsen-
ten av barnesetet for ulike mulige
monteringsplasseringer, eller kon-
trollere kompatibiliteten etter at du
har spurt forhandleren av barnesetet.
( → S. 47, 48)
1 Hvis du må montere barnesetet
i passasjersetet foran, se S. 44
for justering av passasjersetet
foran.
2 Sett seteryggen så loddrett som
mulig. Ved montering av forover-
vendt barnesete: Hvis det er
avstand mellom barnesetet og
seteryggen, justeres seterygg-
vinkelen til det er kontakt mellom
disse.
3 Hvis hodestøtten er i veien for
barnesetet og den kan fjernes,
fjerner du hodestøtten. Hvis
ikke, settes hodestøtten i øvre
posisjon. ( →S. 158) 4
Trekk sikkerhetsbeltet gjennom
barnesetet, og sett festebøylen i
beltelåsen. Kontroller at beltet
ikke er vridd. Fest sikkerhetsbel-
tet til barnesetet i henhold til
anvisningene som fulgte med
barnesetet.
5 Hvis barnesetet ikke er utstyrt
med en funksjon som låser sik-
kerhetsbeltet, må du sikre bar-
nesetet med et låseklips.
6 Etter at du har montert barnese-
tet, bør du rikke det litt for å
sjekke at det sitter skikkelig fast.
(→ S. 56)
Barnesete festet med
sikkerhetsbelte
OM42B46NO.book Page 55 Saturday, January 5, 2019 4:27 PM

56
OM42B46NO
1-2. Barnesikkerhet

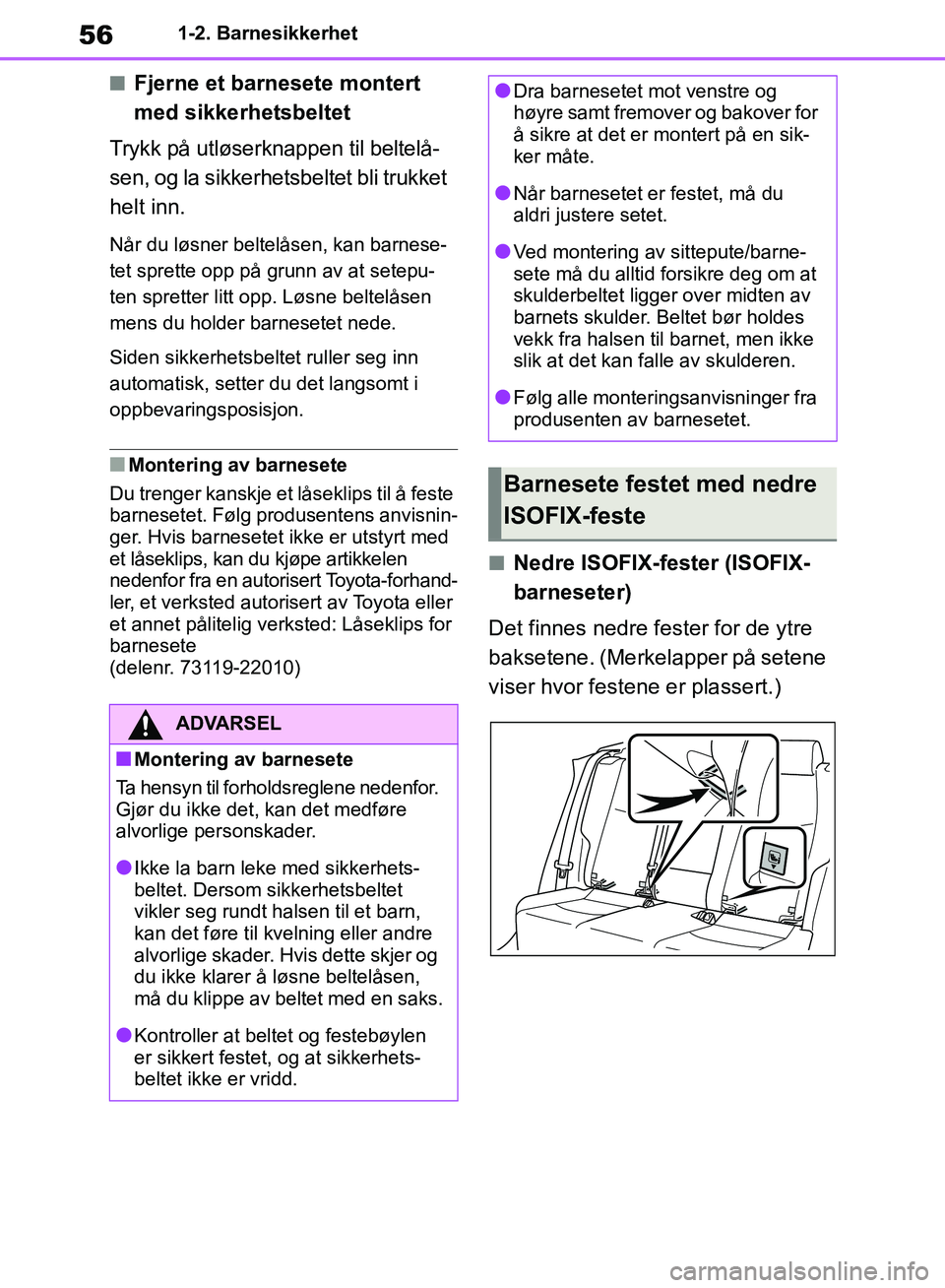

■Fjerne et barnesete montert
med sikkerhetsbeltet
Trykk på utløserknappen til beltelå-
sen, og la sikkerhet sbeltet bli trukket
helt inn.
Når du løsner beltelåsen, kan barnese-
tet sprette opp på grunn av at setepu-
ten spretter litt opp. Løsne beltelåsen
mens du holder barnesetet nede.
Siden sikkerhetsbeltet ruller seg inn
automatisk, setter du det langsomt i
oppbevaringsposisjon.
■Montering av barnesete
Du trenger kanskje et låseklips til å feste
barnesetet. Følg produsentens anvisnin-
ger. Hvis barnesetet ikke er utstyrt med
et låseklips, kan du kjøpe artikkelen
nedenfor fra en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller
et annet pålitelig verksted: Låseklips for
barnesete
(delenr. 73119-22010)
■Nedre ISOFIX-fester (ISOFIX-
barneseter)
Det finnes nedre fester for de ytre
baksetene. (Merkelapper på setene
viser hvor festene er plassert.)
ADVARSEL
■Montering av barnesete
Ta hensyn til forholdsreglene nedenfor.
Gjør du ikke det, kan det medføre
alvorlige personskader.
●Ikke la barn leke med sikkerhets-
beltet. Dersom sikkerhetsbeltet
vikler seg rundt halsen til et barn,
kan det føre til kvelning eller andre
alvorlige skader. Hvis dette skjer og
du ikke klarer å løsne beltelåsen,
må du klippe av beltet med en saks.
●Kontroller at beltet og festebøylen
er sikkert festet, og at sikkerhets-
beltet ikke er vridd.
●Dra barnesetet mot venstre og
høyre samt fremover og bakover for
å sikre at det er montert på en sik-
ker måte.
●Når barnesetet er festet, må du
aldri justere setet.
●Ved montering av sittepute/barne-
sete må du alltid forsikre deg om at
skulderbeltet ligger over midten av
barnets skulder. Beltet bør holdes
vekk fra halsen til barnet, men ikke
slik at det kan falle av skulderen.
●Følg alle monteringsanvisninger fra
produsenten av barnesetet.
Barnesete festet med nedre
ISOFIX-feste
OM42B46NO.book Page 56 Saturday, January 5, 2019 4:27 PM

57
1
OM42B46NO
1-2. Barnesikkerhet
Sikkerhet

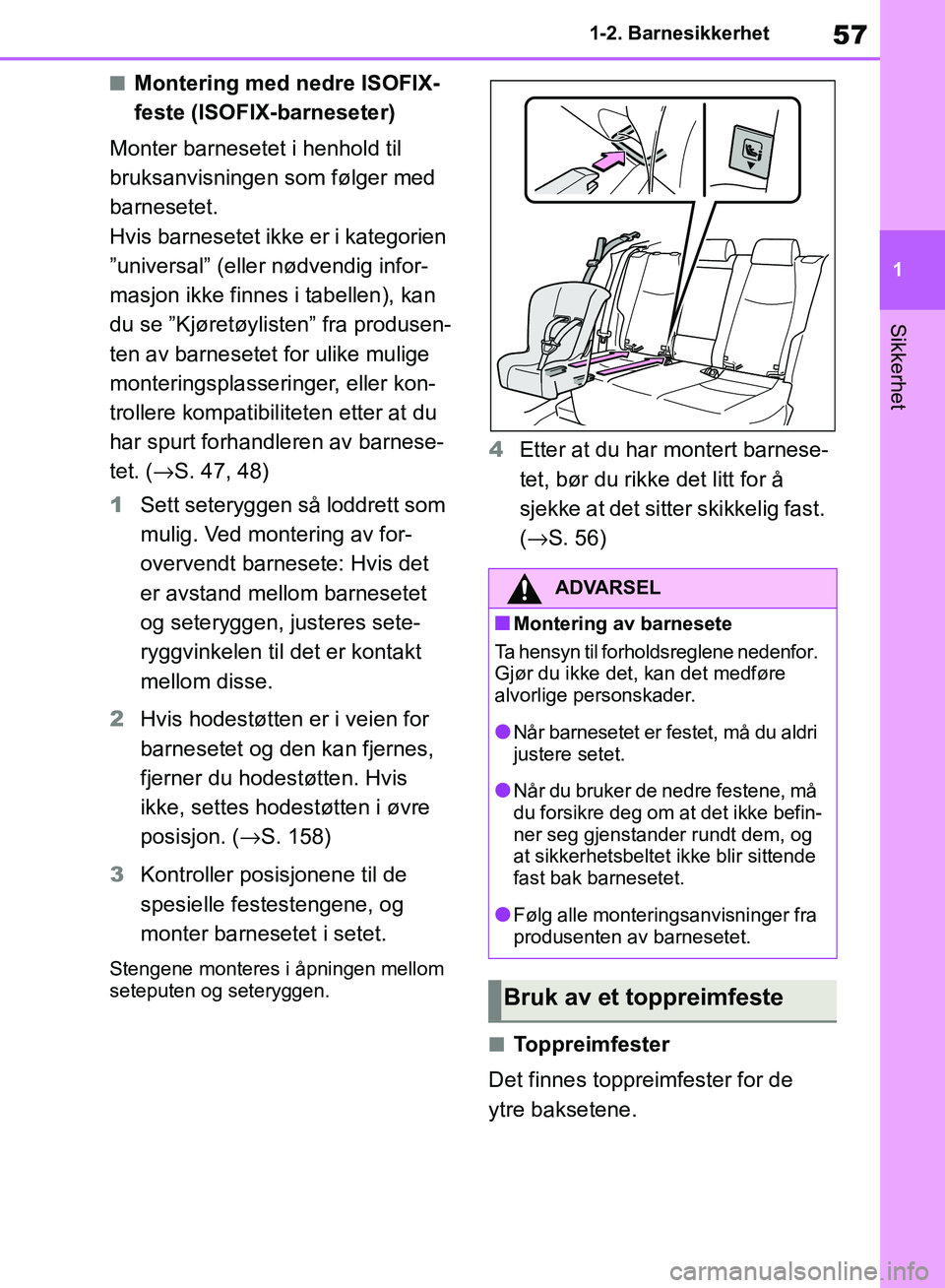

■Montering med nedre ISOFIX-
feste (ISOFIX-barneseter)
Monter barnesetet i henhold til
bruksanvisningen som følger med
barnesetet.
Hvis barnesetet ikke er i kategorien
”universal” (eller nødvendig infor-
masjon ikke finnes i tabellen), kan
du se ”Kjøretøylisten” fra produsen-
ten av barnesetet for ulike mulige
monteringsplasseringer, eller kon-
trollere kompatibilit eten etter at du
har spurt forhandleren av barnese-
tet. ( →S. 47, 48)
1 Sett seteryggen så loddrett som
mulig. Ved montering av for-
overvendt barnesete: Hvis det
er avstand mellom barnesetet
og seteryggen, justeres sete-
ryggvinkelen til det er kontakt
mellom disse.
2 Hvis hodestøtten er i veien for
barnesetet og den kan fjernes,
fjerner du hodestøtten. Hvis
ikke, settes hodestøtten i øvre
posisjon. ( →S. 158)
3 Kontroller posisjonene til de
spesielle festestengene, og
monter barnesetet i setet.
Stengene monteres i åpningen mellom
seteputen og seteryggen.
4Etter at du har montert barnese-
tet, bør du rikke det litt for å
sjekke at det sitter skikkelig fast.
(→ S. 56)
■Toppreimfester
Det finnes toppreimfester for de
ytre baksetene.
ADVARSEL
■Montering av barnesete
Ta hensyn til forholdsreglene nedenfor.
Gjør du ikke det, kan det medføre
alvorlige personskader.
●Når barnesetet er festet, må du aldri
justere setet.
●Når du bruker de nedre festene, må
du forsikre deg om at det ikke befin-
ner seg gjenstander rundt dem, og
at sikkerhetsbeltet ikke blir sittende
fast bak barnesetet.
●Følg alle monteringsanvisninger fra
produsenten av barnesetet.
Bruk av et toppreimfeste
OM42B46NO.book Page 57 Saturday, January 5, 2019 4:27 PM

58
OM42B46NO
1-2. Barnesikkerhet

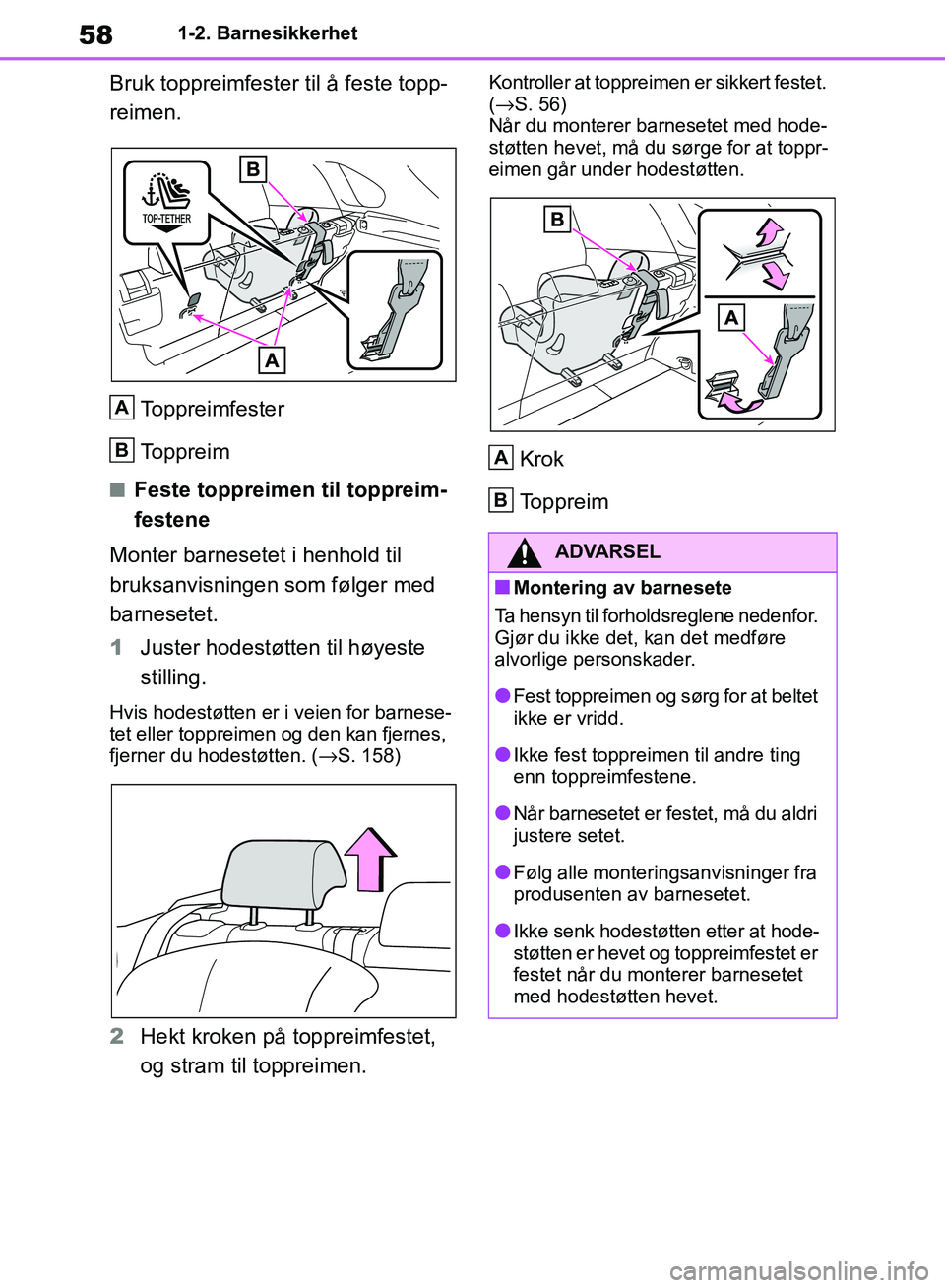

Bruk toppreimfester til å feste topp-
reimen.Toppreimfester
Toppreim
■Feste toppreimen til toppreim-
festene
Monter barnesetet i henhold til
bruksanvisningen som følger med
barnesetet.
1 Juster hodestøtten til høyeste
stilling.
Hvis hodestøtten er i veien for barnese-
tet eller toppreimen og den kan fjernes,
fjerner du hodestøtten. ( →S. 158)
2Hekt kroken på toppreimfestet,
og stram til toppreimen.
Kontroller at toppreimen er sikkert festet.
(→S. 56)
Når du monterer barnesetet med hode-
støtten hevet, må du sørge for at toppr-
eimen går under hodestøtten.
Krok
Toppreim
A
B
ADVARSEL
■Montering av barnesete
Ta hensyn til forholdsreglene nedenfor.
Gjør du ikke det, kan det medføre
alvorlige personskader.
●Fest toppreimen og sørg for at beltet
ikke er vridd.
●Ikke fest toppreimen til andre ting
enn toppreimfestene.
●Når barnesetet er festet, må du aldri
justere setet.
●Følg alle monteringsanvisninger fra
produsenten av barnesetet.
●Ikke senk hodestøtten etter at hode-
støtten er hevet og toppreimfestet er
festet når du monterer barnesetet
med hodestøtten hevet.
A
B
OM42B46NO.book Page 58 Saturday, January 5, 2019 4:27 PM

59
1
OM42B46NO
1-3. Nødhjelp
Sikkerhet
1-3.Nødhjelp
*1: Utstyrsavhengig
*2: Brukes når det er eCall-dekning. Systemnavnet varierer avhengig av
land.
Type A
”SOS”-knapp
*
Indikatorlamper Mikrofon
Høyttaler
*: Denne knappen er beregnet for kom-
munikasjon med eCall-systemopera-
tøren.
Andre SOS-knapper som er tilgjen-
gelig i andre systemer i et motorkjø-
retøy, er ikke knyttet til enheten, og er
ikke beregnet for kommunikasjon
med eCall-systemoperatøren.
Typ e B
”SOS”-knapp
*
Indikatorlamper
Mikrofon
Høyttaler
*: Denne knappen er beregnet for kom- munikasjon med eCall-systemopera-
tøren.
Andre SOS-knapper som er tilgjenge-
lig i andre systemer i et motorkjøretøy,
er ikke knyttet til enheten, og er ikke
beregnet for kommunikasjon med
eCall-systemoperatøren.
■Automatiske nødanrop
Hvis en av kollisjonsputene utløses,
er systemet designet til å automatisk
eCall*1, 2
eCall er en telematikktjeneste
som bruker GNSS-data (Global
Navigation Satellite System)
og integrert mobilteknologi for
å gjøre det mulig å foreta føl-
gende nødanrop: Automatiske
nødanrop (automatisk kolli-
sjonsvarsling) og manuelle
nødanrop (ved å trykke på
”SOS”-knappen). Denne
tjenesten er påkrevd av EU-
bestemmelser.
Systemkomponenter
A
B
Nødvarslingstjenester
C
D
A
B
C
D
OM42B46NO.book Page 59 Saturday, January 5, 2019 4:27 PM
