TOYOTA RAV4 2018 Instruksjoner for bruk (in Norwegian)

90
OM42B46NO
2-1. Instrumentpanel
2-1.Instrumentpanel
Følgende illustrasjoner viser alle indikatorer og varsellamper som de ser ut
når de er tent.
■Med 4,2-tommers display
Enhetene som brukes på målerne og noen indikatorer kan variere, avhengig av
målregionen.
■Med 7-tommers display*
*: Du kan velge mellom to typer visninger av speedometeret, analog eller digital. (→S. 112)
Indikatorer og varsellamper
Indikatorene og varsellampene på instrumentpanelet, midtpanelet
og utvendige speil gir føreren informasjon om status for bilens ulike
systemer.
Instrumentpanel
OM42B46NO.book Page 90 Saturday, January 5, 2019 4:27 PM

91
2
OM42B46NO
2-1. Instrumentpanel
Informasjon og indikatorer for kjøretøystatus

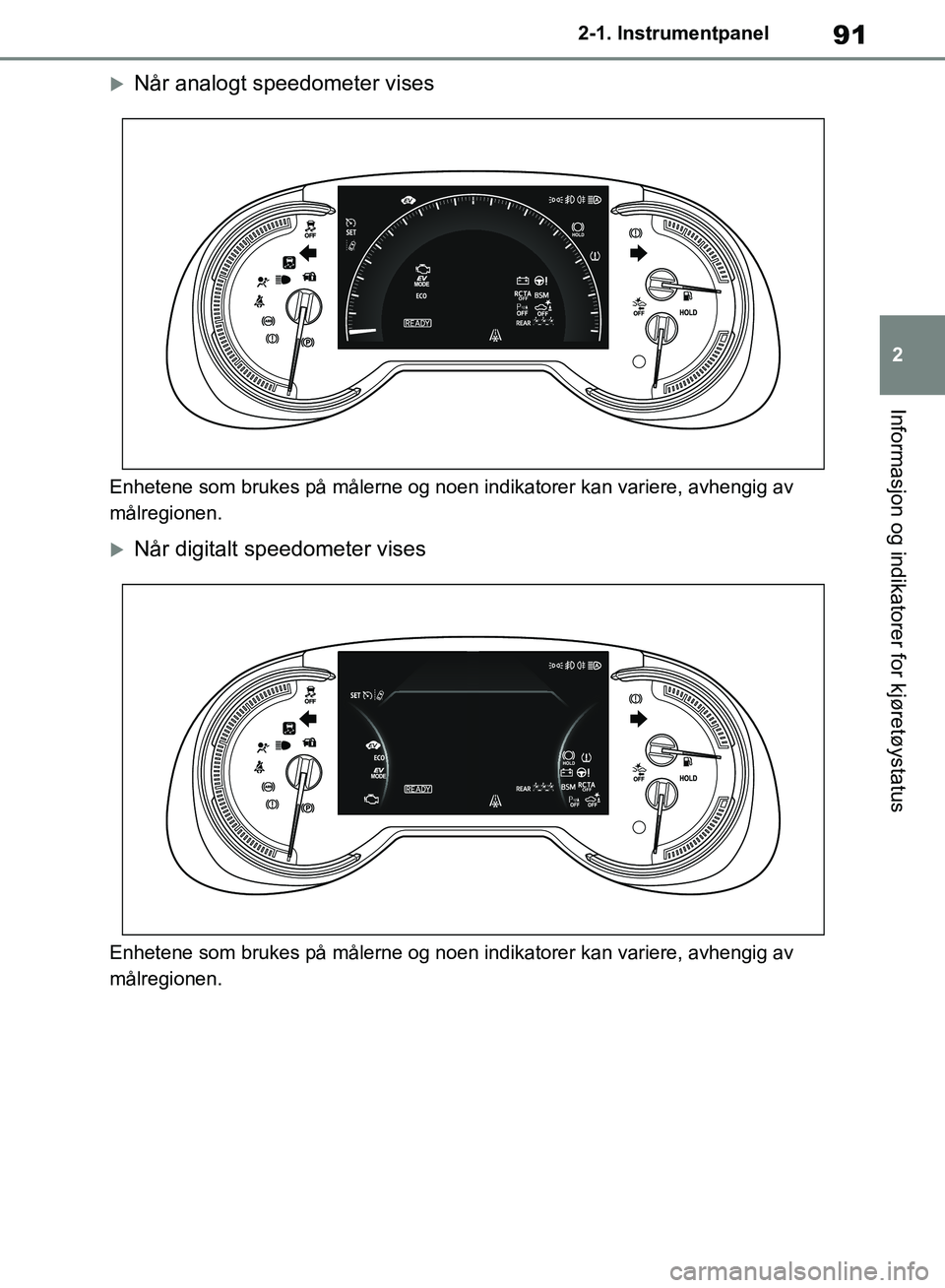

Når analogt speedometer vises
Enhetene som brukes på målerne og noen indikatorer kan variere, avhengig av
målregionen.
Når digitalt speedometer vises
Enhetene som brukes på målerne og noen indikatorer kan variere, avhengig av
målregionen.
OM42B46NO.book Page 91 Saturday, January 5, 2019 4:27 PM

92
OM42B46NO
2-1. Instrumentpanel
Varsellampene gir føreren informa-
sjon om feil i bilens systemer.
*1: Disse lampene tennes når tennings-bryteren settes i ON-stilling, for å
vise at en systemkontroll utføres. De
slukkes når hybridsystemet startes,
eller etter noen få sekunder. Hvis en
lampe ikke tennes eller ikke slukkes,
kan det være en feil i et system.
Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig
verksted.
Varsellamper
(Rød)
Varsellampe for bremsesys-
tem
*1 (→ S. 421)
(Gul)
Varsellampe for bremsesys-
tem
*1 (→S. 421)
Varsellampe for ladesys-
tem
*1 (→ S. 422)
Varsellampe for høy kjøle-
væsketemperatur
*2
(→S. 422)
Varsellampe for overopphe-
ting av hybridsystem
*2
(→S. 422 )
Varsellampe for lavt motorol-
jetrykk
*2 (→S. 422)
Varsellampe for funksjons-
feil
*1 (→S. 423)
Varsellampe for funksjonsfeil
i SRS-systemet
*1 ( →S. 423)
ABS-varsellampe
*1
(→S. 423)
(Rød/gul)
Varsellampe for elektrisk
servostyring
*1 (→S. 423)
(Blinker
eller lyser)
PCS-varsellampe *1
(utstyrsavhengig) ( →S. 424)
(Oransje)
LTA-indikator (utstyrsavhen-
gig) ( →S. 424)
(Blinker)
OFF-indikator for Toyota par-
keringshjelp
*3 (utstyrsavhen-
gig) ( →S. 425)
(Blinker)
PKSB OFF-indikator*1
(utstyrsavhengig) ( →S. 425)
(Blinker)
RCTA OFF-indikator*1
(utstyrsavhengig) ( →S. 426)
Indikatorlampe for hjulslipp
*1
(→S. 426)
Varsellampe for bremseover-
styringssystem / kjør-start-
kontroll / PKSB (utstyrsav-
hengig)
*2 (→S. 427)
(Blinker)
Indikator for aktiv bremse-
holdfunksjon
*1 (→ S. 427)
(Blinker)
Indikator for parkerings-
brems ( →S. 428)
Varsellampe for lavt driv-
stoffnivå ( →S. 428)
Varsellampe for førerens og
forsetepassasjerens sikker-
hetsbelte ( →S. 428)
Påminnelseslampe for bak-
setepassasjerenes sikker-
hetsbelte (utstyrsavhengig)
(→S. 428)
Varsellampe for dekktrykk
*1
(utstyrsavhengig) ( →S. 429)
OM42B46NO.book Page 92 Saturday, January 5, 2019 4:27 PM

93
2
OM42B46NO
2-1. Instrumentpanel
Informasjon og indikatorer for kjøretøystatus
*2: Denne lampen lyser i multiinforma-sjonsdisplayet med en melding.
*3: OFF-indikatoren til Toyota parke-ringshjelp tennes når tenningsbryte-
ren settes i ON-stilling mens Toyota
parkeringshjelp er aktivert. Den sluk-
ker etter noen få sekunder.Indikatorene gir føreren informasjon
om driftsstatus for bilens ulike
systemer.
ADVARSEL
■Hvis varsellampen for et sikker-
hetssystem ikke tennes
Hvis en varsellampe for et sikkerhets-
system, for eksempel ABS eller SRS,
ikke tennes når du starter hybridsys-
temet, kan det bety at systemet ikke
beskytter deg i en eventuell ulykke,
noe som kan føre til alvorlige person-
skader. Hvis dette skjer, må du få bilen
kontrollert av en autorisert Toyota-
forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted
umiddelbart.
Indikatorer
Blinklysindikator ( →S. 209)
Baklysindikator ( →S. 216)
Fjernlysindikator ( →S. 217)
Indikator for automatisk
fjernlys (utstyrsavhengig)
( →S. 218)
Indikator for tåkelys foran
(utstyrsavhengig) ( →S. 221)
Indikator for tåkelys bak
(utstyrsavhengig) ( →S. 221)
Indikator for smart inn-
gangs- og startsystem
*1
(utstyrsavhengig) ( →S. 199)
Indikator for cruisekontroll
( →S. 255, 267)
Indikator for dynamisk
radarcruisekontroll
(utstyrsavhengig) ( →S. 255)
”SET”-indikator for cruise-
kontroll ( →S. 255, 267)
Indikator for hastighetsbe-
grenser (utstyrsavhengig)
( →S. 270)
LTA-indikator
*2
(utstyrsavhengig) ( →S. 247)
OFF-indikator for Toyota
parkeringshjelp
*3, 4
(utstyrsavhengig) ( →S. 281)
PKSB OFF-indikator
*3, 5
(utstyrsavhengig) ( →S. 289)
OM42B46NO.book Page 93 Saturday, January 5, 2019 4:27 PM

94
OM42B46NO
2-1. Instrumentpanel
*1: Denne lampen lyser i multiinforma-sjonsdisplayet med en melding.
*2: Fargen og tilstanden til indikatoren (lyser/blinker) kan endre avhengig
av driftsbetingelsene til systemet.
*3: Lampen tennes når systemet slås av.
*4: OFF-indikatoren til Toyota parke-ringshjelp tennes når tenningsbryte-
ren settes i ON-stilling mens Toyota
parkeringshjelp er aktivert. Den sluk-
ker etter noen få sekunder.
*5: Disse lampene tennes når tennings-bryteren settes i ON-stilling, for å
vise at en systemkontroll utføres. De
slukkes når hybridsystemet startes,
eller etter noen få sekunder. Hvis en
lampe ikke tennes eller ikke slukkes,
kan det være en feil i et system.
Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig
verksted.
*6: Denne lampen lyser i de utvendige speilene.
*7: Når utetemperaturen er omtrent 3 °C eller lavere, blinker indikatoren i ca.
10 sekunder, og lyser deretter konti-
nuerlig.
*8: Denne lampen lyser på midtpanelet.
(Blinker)
Indikatorlampe for hjulslipp*5
(→S. 309)
VSC OFF-indikator
*3, 5
(→S. 309)
PCS-varsellampe
*3, 5
(utstyrsavhengig) ( →S. 236)
Sidespeilindikatorer for
blindsonedetektor
*5, 6
(utstyrsavhengig) ( →S. 272)
BSM-indikator (utstyrsav-
hengig) (→S. 272)
RCTA OFF-indikator
*3, 5
(utstyrsavhengig) ( →S. 272)
Indikator for bremsehold-
funksjon i hvilemodus
*5
(→S. 213)
Indikator for aktiv bremse-
holdfunksjon
*5 (→ S. 213)
Sikkerhetsindikator
(→S. 82, 85)
”READY”-indikator
(→S. 199)
Indikator for lav utetempera-
tur
*7 (→S. 98, 104)
EV-indikator (→S. 75)
Indikator for parkerings-
brems (→ S. 210)
Indikator for EV-kjøremodus
(→S. 203)
Indikator for miljøvennlig
kjøring ( →S. 303)
Sportmodusindikator
(→S. 303)
Trail-modusindikator
(utstyrsavhengig) ( →S. 305)
”PASSENGER AIR BAG”-
indikator
*5, 8
(utstyrsavhengig) ( →S. 40)
OM42B46NO.book Page 94 Saturday, January 5, 2019 4:27 PM

95
2
OM42B46NO
2-1. Instrumentpanel
Informasjon og indikatorer for kjøretøystatus
■Sidespeilindikatorer for blindso-
nedetektor (utstyrsavhengig)
Sidespeilindikatorene for blindsonede-
tektoren lyser opp i disse tilfellene for å
bekrefte at de fungerer:
●Når tenningsbryteren settes i ON
mens blindsonedetektoren er aktivert i
skjermbildet i multiinformasjons-
displayet.
●Når blindsonedetektoren er aktivert i
skjermbildet i multiinformasjons-
displayet mens tenningsbryteren står i
ON-stilling.
Hvis systemet fungerer, vil sidespeilindi-
katorene for dødvinkelovervåking slås
av etter noen få sekunder.
Hvis sidespeilindikatorene for blindso-
nedetektoren ikke lyser eller ikke slår
seg av, kan det være feil på systemet.
Hvis dette skjer, må du få bilen kontrol-
lert av en autorisert Toyota-forhandler, et
verksted autori sert av Toyota eller et
annet pålitelig verksted.
OM42B46NO.book Page 95 Saturday, January 5, 2019 4:27 PM

96
OM42B46NO
2-1. Instrumentpanel
Enhetene som brukes på måleren og displayet kan variere, avhengig av målområdet.
Hybridsystemindikator
Viser hybridsystemindikatoren ( →S. 97)
Utetemperatur (→S. 98)
Klokke ( →S. 99)
Multiinformas jonsdisplay
Gir føreren en mengde informasjon om kjøreforhold ( →S. 107)
Viser varselmeldinger hv is det oppstår feil (→S. 431)
Speedometer
Viser bilens hastighet
Drivstoffmåler
Viser resterende mengde drivstoff i tanken
Display for kilometertelle r, trippteller og lysregulering av instrumentpanel
Kilometerteller:
Viser bilens totale kjørelengde
Instrumenter og målere (med 4,2-tommers display)
Målerne viser forskjellig kjøreinformasjon.
Målervisning
A
B
C
D
E
F
G
OM42B46NO.book Page 96 Saturday, January 5, 2019 4:27 PM

97
2
OM42B46NO
2-1. Instrumentpanel
Informasjon og indikatorer for kjøretøystatus
Trippteller:
Viser hvor langt bilen er kjørt siden sist tripptelleren ble tilbakestilt. Trippteller ”A” og
”B” kan brukes til å lagre og vise ulike kjørelengder uavhengig av hverandre.
Lyskontroll for instrumentpanel:
Viser lysstyrken til lysene i instrumentpanelet, som kan justeres.
Indikator for girstilling og girområde
Viser valgt girstilling eller valgt girområde ( →S. 205)
Måler for motorens kjølevæsketemperatur
Viser motorens kjølevæsketemperatur
■Målerne og displayet lyser når
Tenningsbryteren er satt til ON.
■Hybridsystemindikator
READY OFF-område
Viser at hybridsystemet ikke er i drift.
Ladeområde
Viser regenereringsstatus
*.
Regenerert energi brukes til å lade
hybridbatteriet.
Hybridmiljøvennlig område
Viser at bensinmotoren ikke brukes i
noen særlig grad.
Bensinmotoren stopper og starter auto-
matisk under enkelte forhold. Miljøvennlig område
Viser at bilen kjøres på en miljøvennlig
måte.
Du kan oppnå bedre drivstofføkonomi
ved å holde indikatornålen i miljøvennlig
kjøring-området.
Power-område
Viser at miljøvennlig kjøring-området
overskrides (ved høy ytelse osv.)
*: Når ordet ”regenerering” brukes i denne håndboken, menes det omfor-
ming av energien som skapes av
bilens bevegelse til elektrisk energi.
Indikatoren for hybridsystemet fungerer
ikke i følgende situasjon.
●”READY”-indikatoren lyser ikke.
●Giret står i en annen stilling enn D
eller S.
H
I
A
B
C
D
E
OM42B46NO.book Page 97 Saturday, January 5, 2019 4:27 PM

98
OM42B46NO
2-1. Instrumentpanel
■Utvendig temperaturmåler
●I følgende situasjoner vises kanskje
ikke riktig utetemperatur, eller displayet
kan bruke lenger tid enn normalt på å
skifte.
• Når bilen har stanset eller kjører med lav hastighet (under 20 km/t)
• Når utetemperaturen plutselig endres
(f.eks. ved inngang/utgang fra garasje,
tunnel, e.l.)
●Når ”--” eller ”E” vises, kan det være
en feil i systemet.
Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig
verksted.
●Viser utetemperaturer mellom –40 °C
og 50 °C.
●Når utetemperatur en er omtrent 3 °C
eller lavere, blinker indikatoren
i ca. 10 sekunder, og lyser deretter
kontinuerlig.
■LCD-display
→S. 108
ADVARSEL
■Informasjonsdisplayet ved lave
temperaturer
La bilen bli varmet opp innvendig før
du bruker LCD-informasjonsdisplayet.
Ved svært lave temperaturer kan det
være at displayet reagerer sakte, og at
det oppstår forsinkelser i endringene.
Det kan for eksempel være en forsin-
kelse fra føreren skifter gir, til det nye
girområdet vises i displayet. Denne
forsinkelsen kan forårsake at føreren
girer ned igjen, noe som kan føre til
hurtig og kraftig motorbremsing som
kan forårsake en ulykke og alvorlige
personskader.
OBS!
■Unngå skade på motoren og
motorens ko mponenter
Motoren kan bli overopphetet hvis kjø-
levæsketemperaturmåleren kommer
inn i det røde feltet (”H”). Hvis det
skjer, stanser du umiddelbart bilen på
et trygt sted og kontrollerer motoren
etter at den er helt nedkjølt. ( →S. 463)
OM42B46NO.book Page 98 Saturday, January 5, 2019 4:27 PM

99
2
OM42B46NO
2-1. Instrumentpanel
Informasjon og indikatorer for kjøretøystatus
Når du trykker på ”ODO TRIP”-bry-
teren bytter du mellom elementene
kilometerteller, trippteller A, tripp-
teller B og lysstyrken i instrument-
panelet.
Når tripptelleren vises, kan du
tilbakestille den ved å trykke og
holde inne bryteren.
 Når reguleringsdisplayet for instru-
mentlys vises, kan lysstyrken til
instrumentlysene justeres ved å
holde inne bryteren.
■Regulering av lysstyrken til instru-
mentpanelet
Det er mulig å juster e lysstyrkenivået til
instrumentpanelet individuelt i forhold til
om baklysene er av eller på. Lysstyrken
til instrumentpanelet vil imidlertid ikke bli
endret hvis omgivelsene rundt bilen er
lyse (dagslys e.l.), selv om baklysene
slås på.
Klokken kan stilles i enten multiin-
formasjonsdisplayet eller audiosys-
temskjermbildet.
Biler uten navigasjons- eller mul-
timediesystem
Du kan endre følgende innstillinger
knyttet til klokken ved å vise ”Klokke:
00”-skjermbildet fra skjermbildet
i multiinformasjonsdisplayet.
 Tilbakestille minuttvisningen
 Bytte mellom 12-timers og 24-
timers visning.
 Stille klokkeslettet
■Tilbakestille minuttvisningen
1 Trykk på eller på måler-
kontrollbryterne på rattet og
velg .
2 Trykk på eller på måler-
kontrollbryterne på rattet og velg
”Klokke: 00”.
Trykk på på målerkontrollbry-
terne i skjermbildet ”Klokke: 00” for
å angi ”Minutter” til 00.
 Minutter fra 0 til 29 blir rundet ned.
(For eksempel fra 1:00 til 1:29 vises
som 1:00)
Fra 30 til 59 minutter blir rundet
opp.
(For eksempel fra 01:30 til 01:59 vises
som 02:00)
■Slik stiller du klokkeslettet
1 Trykk på eller på måler-
kontrollbryterne på rattet og
velg .
2 Trykk på eller på måler-
kontrollbryterne på rattet og velg
”Klokke: 00”.
Bruke ”ODO TRIP”-bryteren
Stille klokken
OM42B46NO.book Page 99 Saturday, January 5, 2019 4:27 PM
