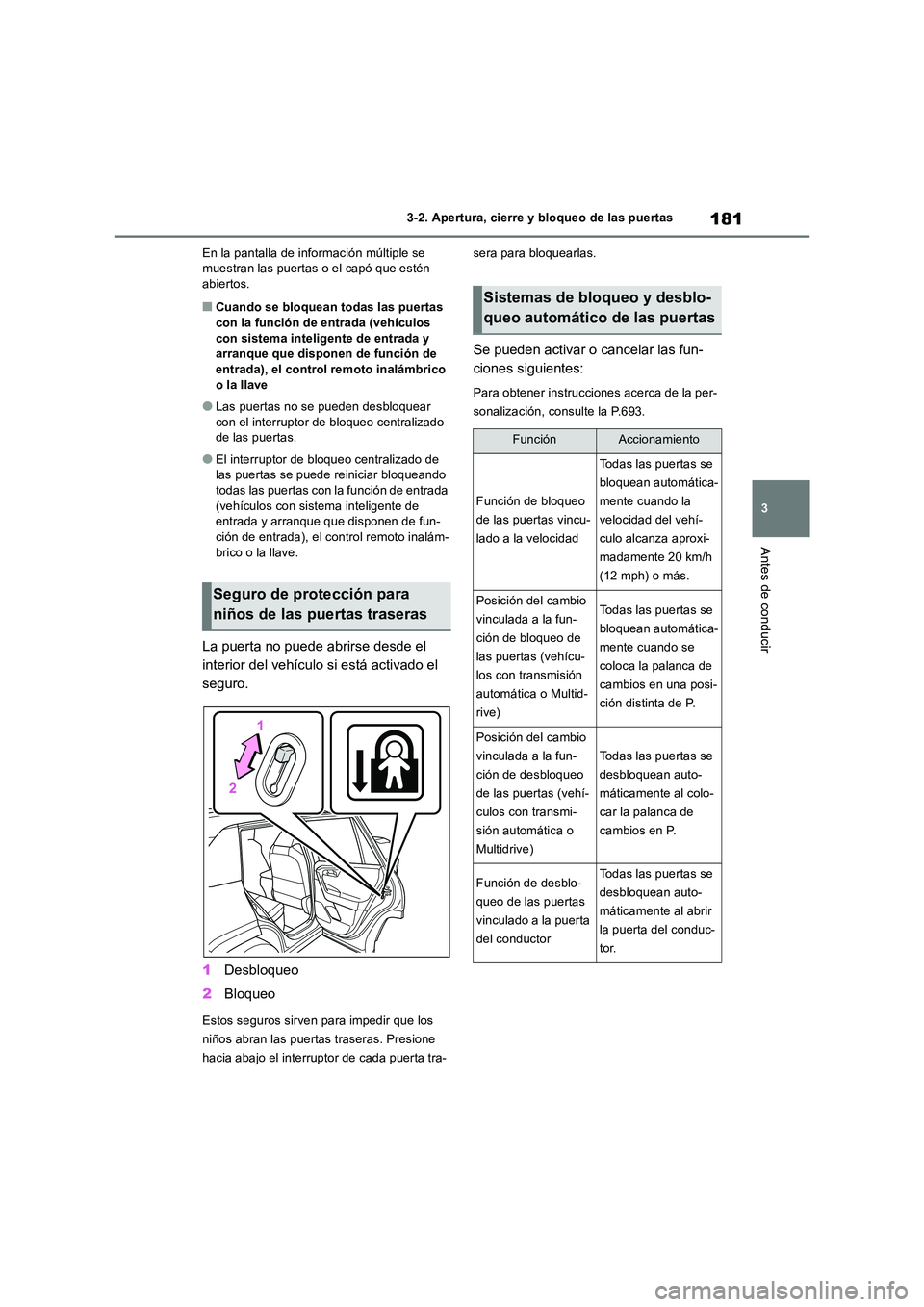

181
3
3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
En la pantalla de información múltiple se muestran las puertas o el capó que estén abiertos.
■Cuando se bloquean todas las puertas
con la función de entrada (vehículos con sistema inteligente de entrada y arranque que disponen de función de
entrada), el control remoto inalámbrico o la llave
●Las puertas no se pueden desbloquear con el interruptor de bloqueo centralizado de las puertas.
●El interruptor de bloqueo centralizado de las puertas se puede reiniciar bloqueando
todas las puertas con la función de entrada (vehículos con sistema inteligente de entrada y arranque que disponen de fun-
ción de entrada), el control remoto inalám- brico o la llave.
La puerta no puede abrirse desde el
interior del vehículo si está activado el
seguro.
1 Desbloqueo
2 Bloqueo
Estos seguros sirven para impedir que los
niños abran las puertas traseras. Presione
hacia abajo el interruptor de cada puerta tra-
sera para bloquearlas.
Se pueden activar o cancelar las fun-
ciones siguientes:
Para obtener instrucciones acerca de la per-
sonalización, consulte la P.693.
Seguro de protección para
niños de las puertas traseras
Sistemas de bloqueo y desblo-
queo automático de las puertas
FunciónAccionamiento
Función de bloqueo
de las puertas vincu-
lado a la velocidad
Todas las puertas se
bloquean automática-
mente cuando la
velocidad del vehí-
culo alcanza aproxi-
madamente 20 km/h
(12 mph) o más.
Posición del cambio
vinculada a la fun-
ción de bloqueo de
las puertas (vehícu-
los con transmisión
automática o Multid-
rive)
Todas las puertas se
bloquean automática-
mente cuando se
coloca la palanca de
cambios en una posi-
ción distinta de P.
Posición del cambio
vinculada a la fun-
ción de desbloqueo
de las puertas (vehí-
culos con transmi-
sión automática o
Multidrive)
Todas las puertas se
desbloquean auto-
máticamente al colo-
car la palanca de
cambios en P.
Función de desblo-
queo de las puertas
vinculado a la puerta
del conductor
Todas las puertas se
desbloquean auto-
máticamente al abrir
la puerta del conduc-
tor.

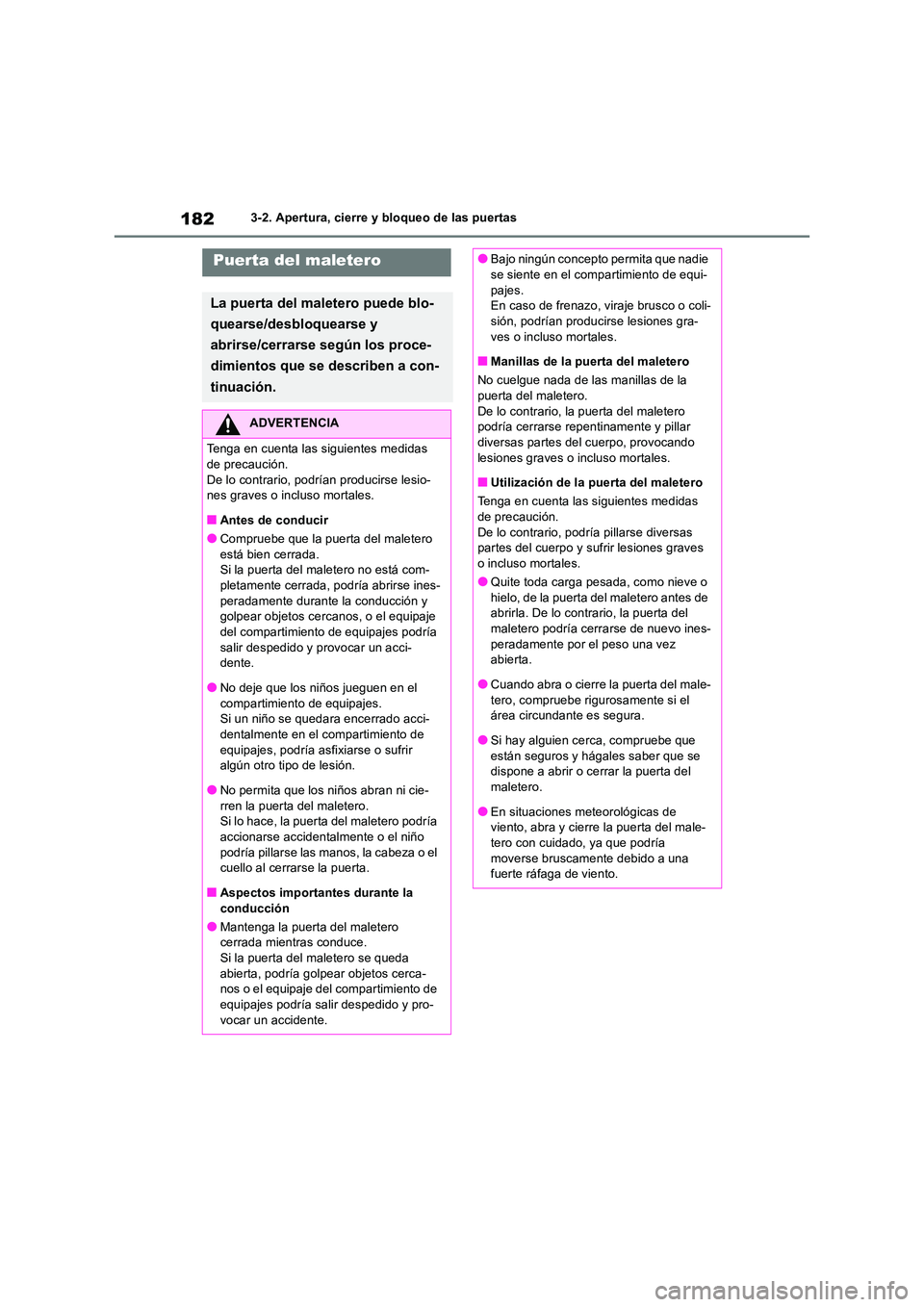

1823-2. Apertura, cierre y bloqueo de las puertas
Puerta del maletero
La puerta del maletero puede blo-
quearse/desbloquearse y
abrirse/cerrarse según los proce-
dimientos que se describen a con-
tinuación.
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesio- nes graves o incluso mortales.
■Antes de conducir
●Compruebe que la puerta del maletero
está bien cerrada. Si la puerta del maletero no está com-pletamente cerrada, podría abrirse ines-
peradamente durante la conducción y golpear objetos cercanos, o el equipaje del compartimiento de equipajes podría
salir despedido y provocar un acci- dente.
●No deje que los niños jueguen en el
compartimiento de equipajes. Si un niño se quedara encerrado acci-
dentalmente en el compartimiento de equipajes, podría asfixiarse o sufrir algún otro tipo de lesión.
●No permita que los niños abran ni cie-rren la puerta del maletero.Si lo hace, la puerta del maletero podría
accionarse accidentalmente o el niño podría pillarse las manos, la cabeza o el cuello al cerrarse la puerta.
■Aspectos importantes durante la conducción
●Mantenga la puerta del maletero cerrada mientras conduce.
Si la puerta del maletero se queda abierta, podría golpear objetos cerca-nos o el equipaje del compartimiento de
equipajes podría salir despedido y pro- vocar un accidente.
●Bajo ningún concepto permita que nadie se siente en el compartimiento de equi-
pajes. En caso de frenazo, viraje brusco o coli-sión, podrían producirse lesiones gra-
ves o incluso mortales.
■Manillas de la puerta del maletero
No cuelgue nada de las manillas de la puerta del maletero.
De lo contrario, la puerta del maletero podría cerrarse repentinamente y pillar diversas partes del cuerpo, provocando
lesiones graves o incluso mortales.
■Utilización de la puerta del maletero
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podría pillarse diversas partes del cuerpo y sufrir lesiones graves o incluso mortales.
●Quite toda carga pesada, como nieve o
hielo, de la puerta del maletero antes de abrirla. De lo contrario, la puerta del maletero podría cerrarse de nuevo ines-
peradamente por el peso una vez abierta.
●Cuando abra o cierre la puerta del male-
tero, compruebe rigurosamente si el área circundante es segura.
●Si hay alguien cerca, compruebe que
están seguros y hágales saber que se dispone a abrir o cerrar la puerta del maletero.
●En situaciones meteorológicas de viento, abra y cierre la puerta del male-tero con cuidado, ya que podría
moverse bruscamente debido a una fuerte ráfaga de viento.

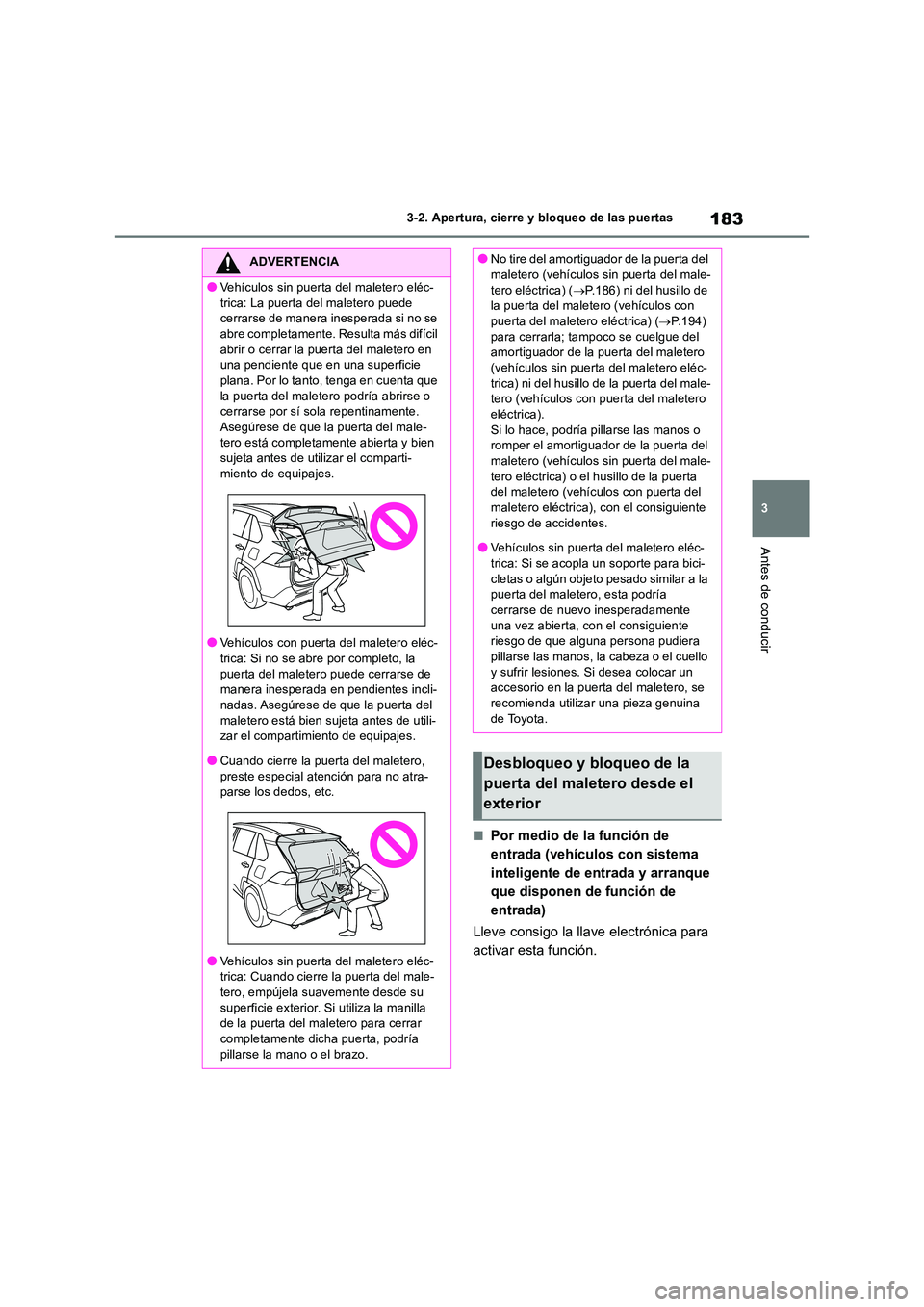

183
3
3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
■Por medio de la función de
entrada (vehículos con sistema
inteligente de entrada y arranque
que disponen de función de
entrada)
Lleve consigo la llave electrónica para
activar esta función.
ADVERTENCIA
●Vehículos sin puerta del maletero eléc-
trica: La puerta del maletero puede cerrarse de manera inesperada si no se abre completamente. Resulta más difícil
abrir o cerrar la puerta del maletero en una pendiente que en una superficie plana. Por lo tanto, tenga en cuenta que
la puerta del maletero podría abrirse o cerrarse por sí sola repentinamente. Asegúrese de que la puerta del male-
tero está completamente abierta y bien sujeta antes de utilizar el comparti-miento de equipajes.
●Vehículos con puerta del maletero eléc-trica: Si no se abre por completo, la
puerta del maletero puede cerrarse de manera inesperada en pendientes incli-nadas. Asegúrese de que la puerta del
maletero está bien sujeta antes de utili- zar el compartimiento de equipajes.
●Cuando cierre la puerta del maletero, preste especial atención para no atra-parse los dedos, etc.
●Vehículos sin puerta del maletero eléc-trica: Cuando cierre la puerta del male-
tero, empújela suavemente desde su superficie exterior. Si utiliza la manilla de la puerta del maletero para cerrar
completamente dicha puerta, podría pillarse la mano o el brazo.
●No tire del amortiguador de la puerta del maletero (vehículos sin puerta del male-
tero eléctrica) ( P.186) ni del husillo de la puerta del maletero (vehículos con puerta del maletero eléctrica) ( P.194)
para cerrarla; tampoco se cuelgue del amortiguador de la puerta del maletero (vehículos sin puerta del maletero eléc-
trica) ni del husillo de la puerta del male- tero (vehículos con puerta del maletero eléctrica).
Si lo hace, podría pillarse las manos o romper el amortiguador de la puerta del maletero (vehículos sin puerta del male-
tero eléctrica) o el husillo de la puerta del maletero (vehículos con puerta del maletero eléctrica), con el consiguiente
riesgo de accidentes.
●Vehículos sin puerta del maletero eléc- trica: Si se acopla un soporte para bici-
cletas o algún objeto pesado similar a la puerta del maletero, esta podría cerrarse de nuevo inesperadamente
una vez abierta, con el consiguiente riesgo de que alguna persona pudiera pillarse las manos, la cabeza o el cuello
y sufrir lesiones. Si desea colocar un accesorio en la puerta del maletero, se recomienda utilizar una pieza genuina
de Toyota.
Desbloqueo y bloqueo de la
puerta del maletero desde el
exterior

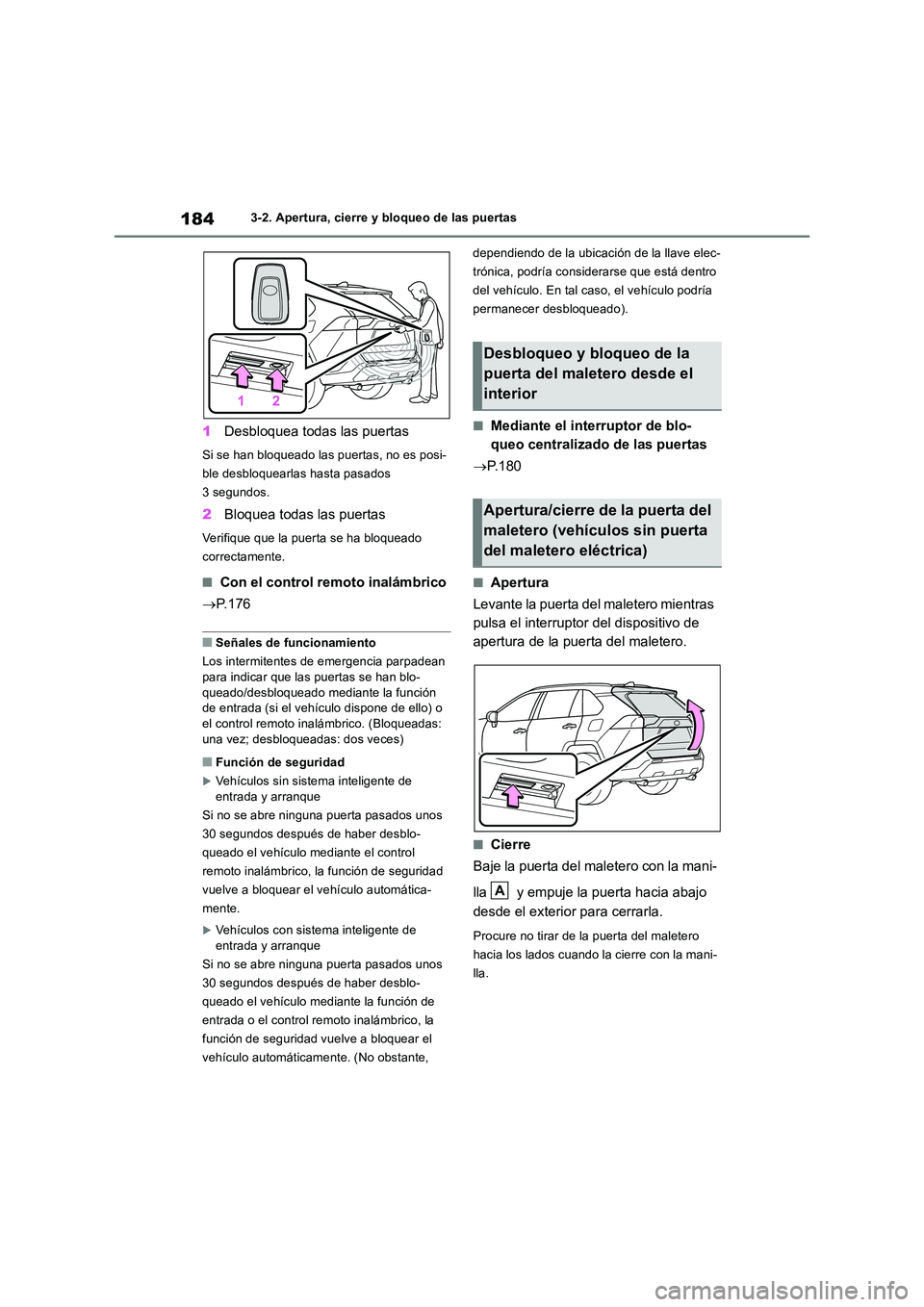

1843-2. Apertura, cierre y bloqueo de las puertas
1Desbloquea todas las puertas
Si se han bloqueado las puertas, no es posi-
ble desbloquearlas hasta pasados
3 segundos.
2 Bloquea todas las puertas
Verifique que la puerta se ha bloqueado
correctamente.
■Con el control remoto inalámbrico
 P. 1 7 6
■Señales de funcionamiento
Los intermitentes de emergencia parpadean
para indicar que las puertas se han blo- queado/desbloqueado mediante la función de entrada (si el vehículo dispone de ello) o
el control remoto inalámbrico. (Bloqueadas: una vez; desbloqueadas: dos veces)
■Función de seguridad
Vehículos sin sistema inteligente de entrada y arranque
Si no se abre ninguna puerta pasados unos
30 segundos después de haber desblo-
queado el vehículo mediante el control
remoto inalámbrico, la función de seguridad
vuelve a bloquear el vehículo automática-
mente.
Vehículos con sistema inteligente de entrada y arranque
Si no se abre ninguna puerta pasados unos
30 segundos después de haber desblo-
queado el vehículo mediante la función de
entrada o el control remoto inalámbrico, la
función de seguridad vuelve a bloquear el
vehículo automáticamente. (No obstante,
dependiendo de la ubicación de la llave elec-
trónica, podría considerarse que está dentro
del vehículo. En tal caso, el vehículo podría
permanecer desbloqueado).
■Mediante el interruptor de blo-
queo centralizado de las puertas
 P. 1 8 0
■Apertura
Levante la puerta del maletero mientras
pulsa el interruptor del dispositivo de
apertura de la puerta del maletero.
■Cierre
Baje la puerta del maletero con la mani-
lla y empuje la puerta hacia abajo
desde el exterior para cerrarla.
Procure no tirar de la puerta del maletero
hacia los lados cuando la cierre con la mani-
lla.
Desbloqueo y bloqueo de la
puerta del maletero desde el
interior
Apertura/cierre de la puerta del
maletero (vehículos sin puerta
del maletero eléctrica)
A

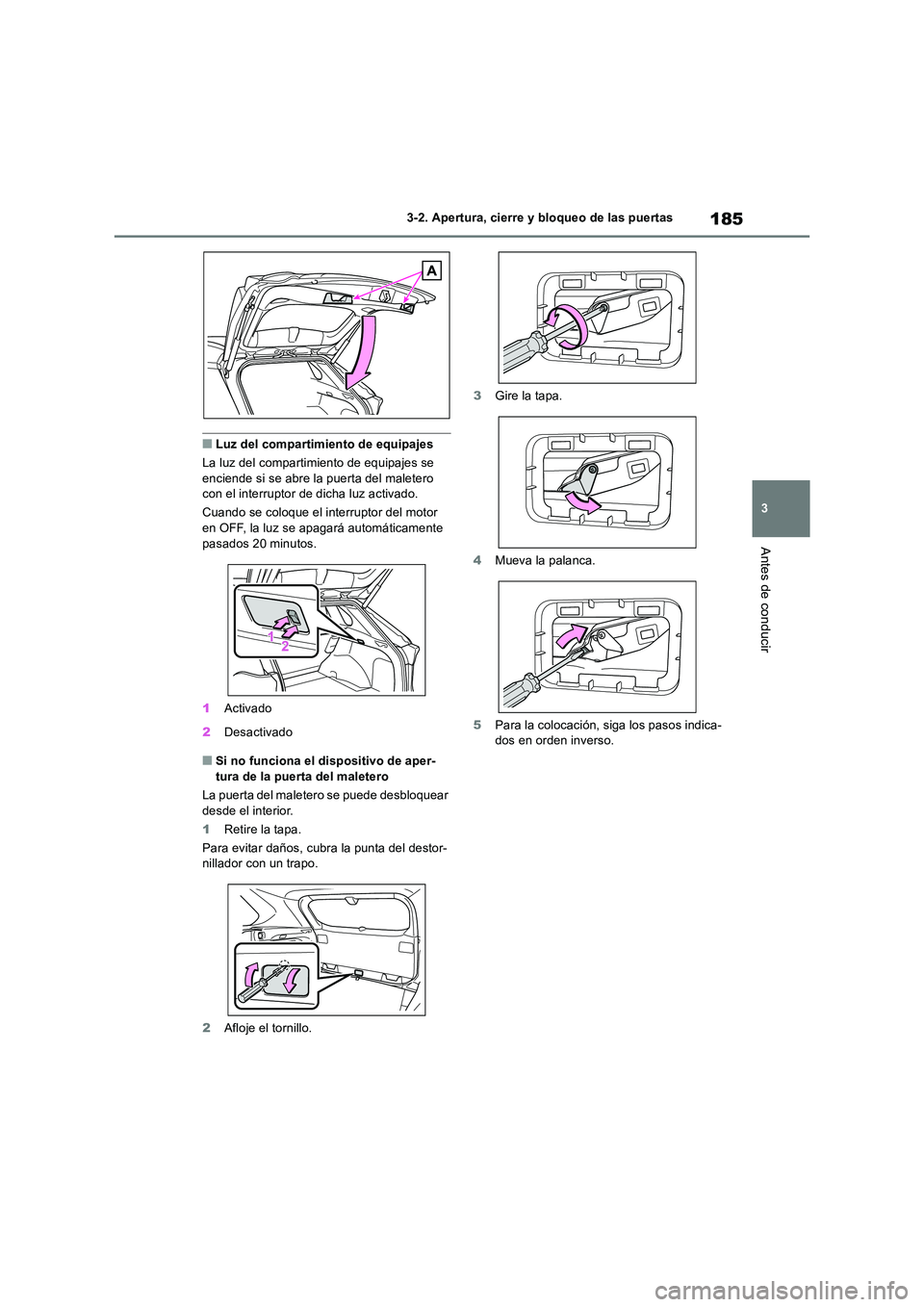

185
3
3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
■Luz del compartimiento de equipajes
La luz del compartimiento de equipajes se enciende si se abre la puerta del maletero con el interruptor de dicha luz activado.
Cuando se coloque el interruptor del motor
en OFF, la luz se apagará automáticamente pasados 20 minutos.
1 Activado
2 Desactivado
■Si no funciona el dispositivo de aper- tura de la puerta del maletero
La puerta del maletero se puede desbloquear
desde el interior.
1 Retire la tapa.
Para evitar daños, cubra la punta del destor- nillador con un trapo.
2 Afloje el tornillo.
3 Gire la tapa.
4 Mueva la palanca.
5 Para la colocación, siga los pasos indica- dos en orden inverso.

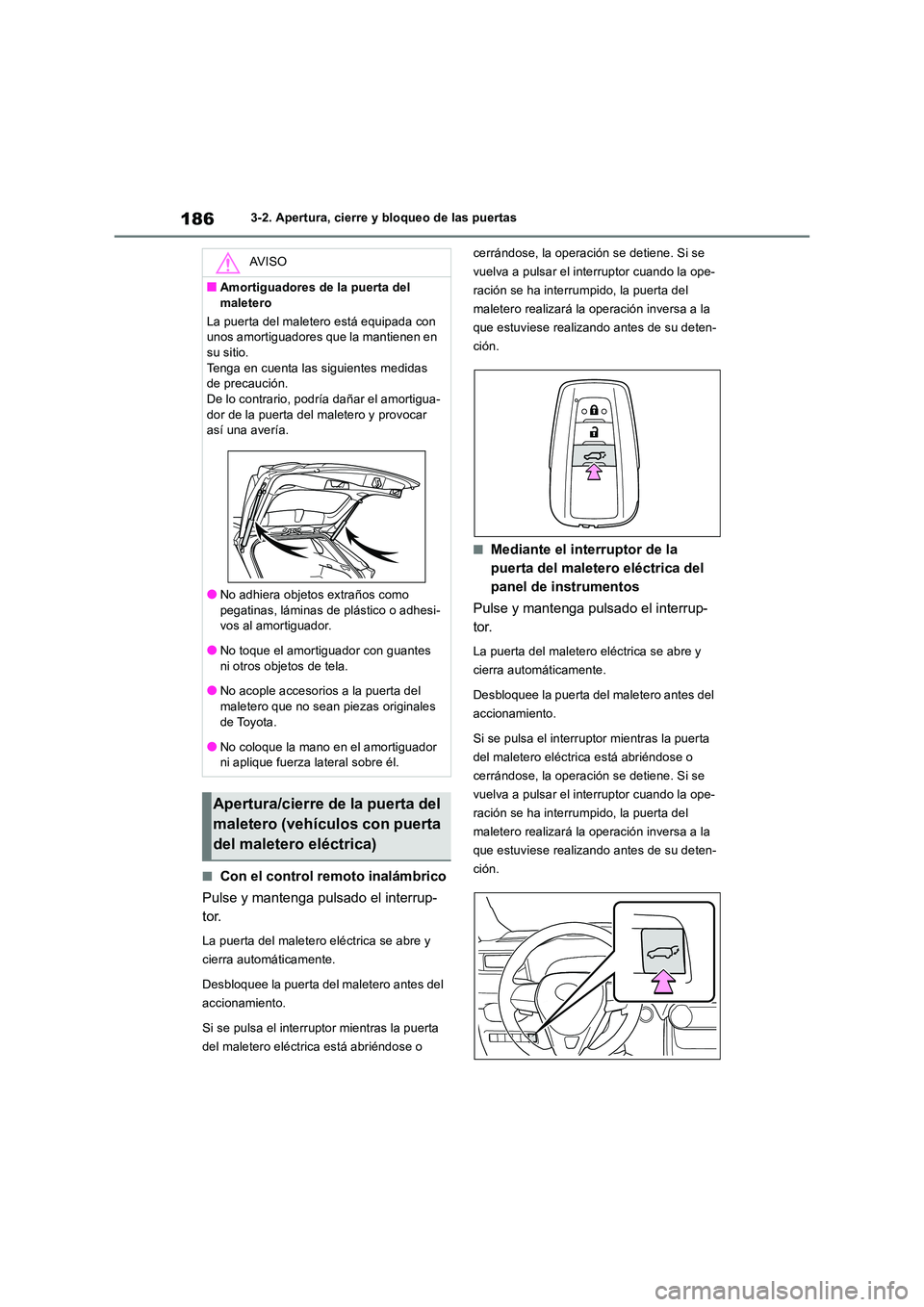

1863-2. Apertura, cierre y bloqueo de las puertas
■Con el control remoto inalámbrico
Pulse y mantenga pulsado el interrup-
tor.
La puerta del maletero eléctrica se abre y
cierra automáticamente.
Desbloquee la puerta del maletero antes del
accionamiento.
Si se pulsa el interruptor mientras la puerta
del maletero eléctrica está abriéndose o
cerrándose, la operación se detiene. Si se
vuelva a pulsar el interruptor cuando la ope-
ración se ha interrumpido, la puerta del
maletero realizará la operación inversa a la
que estuviese realizando antes de su deten-
ción.
■Mediante el interruptor de la
puerta del maletero eléctrica del
panel de instrumentos
Pulse y mantenga pulsado el interrup-
tor.
La puerta del maletero eléctrica se abre y
cierra automáticamente.
Desbloquee la puerta del maletero antes del
accionamiento.
Si se pulsa el interruptor mientras la puerta
del maletero eléctrica está abriéndose o
cerrándose, la operación se detiene. Si se
vuelva a pulsar el interruptor cuando la ope-
ración se ha interrumpido, la puerta del
maletero realizará la operación inversa a la
que estuviese realizando antes de su deten-
ción.
AV I S O
■Amortiguadores de la puerta del
maletero
La puerta del maletero está equipada con unos amortiguadores que la mantienen en su sitio.
Tenga en cuenta las siguientes medidas de precaución. De lo contrario, podría dañar el amortigua-
dor de la puerta del maletero y provocar así una avería.
●No adhiera objetos extraños como pegatinas, láminas de plástico o adhesi-vos al amortiguador.
●No toque el amortiguador con guantes ni otros objetos de tela.
●No acople accesorios a la puerta del
maletero que no sean piezas originales de Toyota.
●No coloque la mano en el amortiguador ni aplique fuerza lateral sobre él.
Apertura/cierre de la puerta del
maletero (vehículos con puerta
del maletero eléctrica)

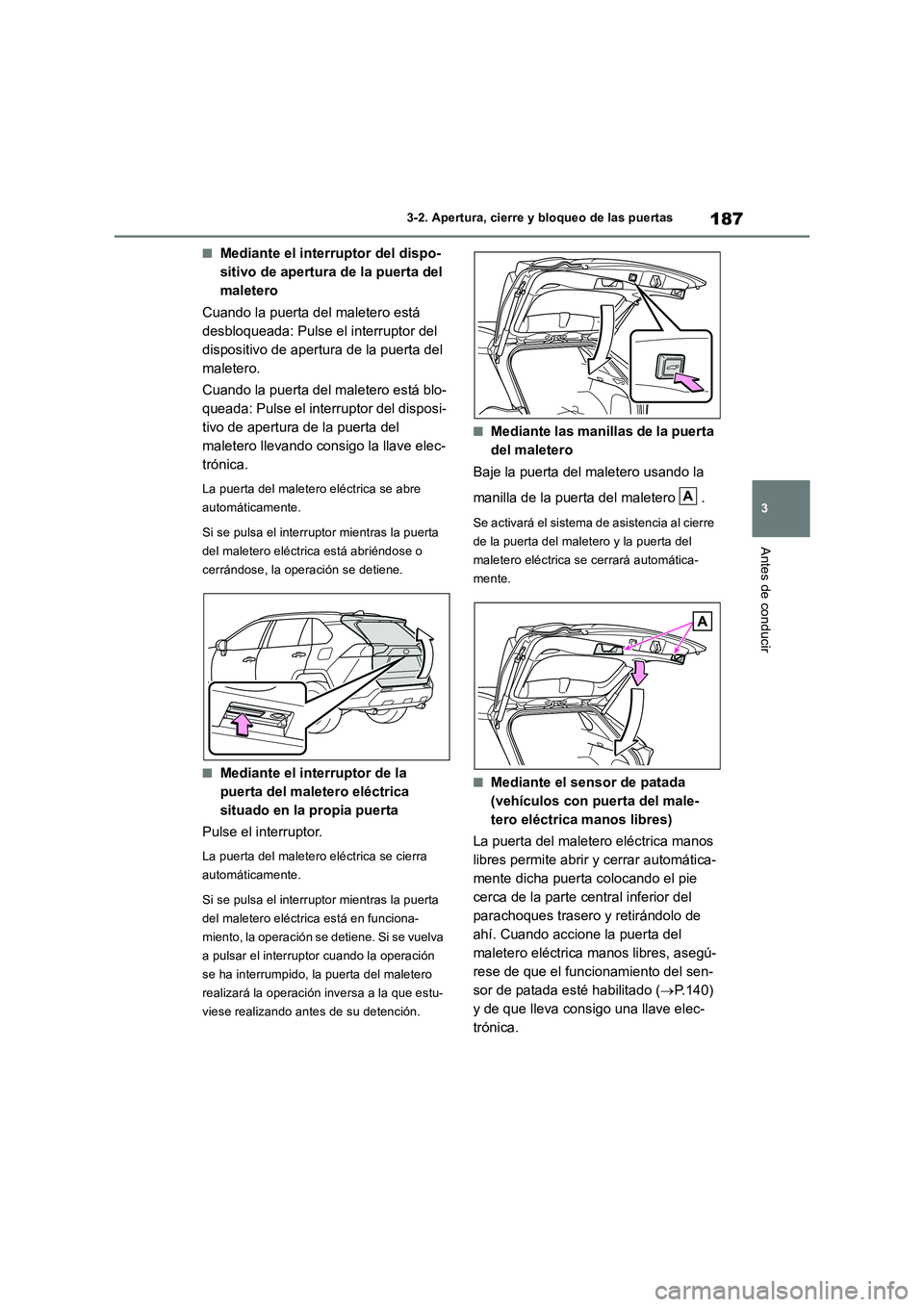

187
3 3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
■Mediante el interruptor del dispo-
sitivo de apertura de la puerta del
maletero
Cuando la puerta del maletero está
desbloqueada: Pulse el interruptor del
dispositivo de apertura de la puerta del
maletero.
Cuando la puerta del maletero está blo-
queada: Pulse el interruptor del disposi-
tivo de apertura de la puerta del
maletero llevando consigo la llave elec-
trónica.
La puerta del maletero eléctrica se abre
automáticamente.
Si se pulsa el interruptor mientras la puerta
del maletero eléctrica está abriéndose o
cerrándose, la operación se detiene.
■Mediante el interruptor de la
puerta del maletero eléctrica
situado en la propia puerta
Pulse el interruptor.
La puerta del maletero eléctrica se cierra
automáticamente.
Si se pulsa el interruptor mientras la puerta
del maletero eléctrica está en funciona-
miento, la operación se detiene. Si se vuelva
a pulsar el interruptor cuando la operación
se ha interrumpido, la puerta del maletero
realizará la operación inversa a la que estu-
viese realizando antes de su detención.
■Mediante las manillas de la puerta
del maletero
Baje la puerta del maletero usando la
manilla de la puerta del maletero .
Se activará el sistema de asistencia al cierre
de la puerta del maletero y la puerta del
maletero eléctrica se cerrará automática-
mente.
■Mediante el sensor de patada
(vehículos con puerta del male-
tero eléctrica manos libres)
La puerta del maletero eléctrica manos
libres permite abrir y cerrar automática-
mente dicha puerta colocando el pie
cerca de la parte central inferior del
parachoques trasero y retirándolo de
ahí. Cuando accione la puerta del
maletero eléctrica manos libres, asegú-
rese de que el funcionamiento del sen-
sor de patada esté habilitado (P.140)
y de que lleva consigo una llave elec-
trónica.
A

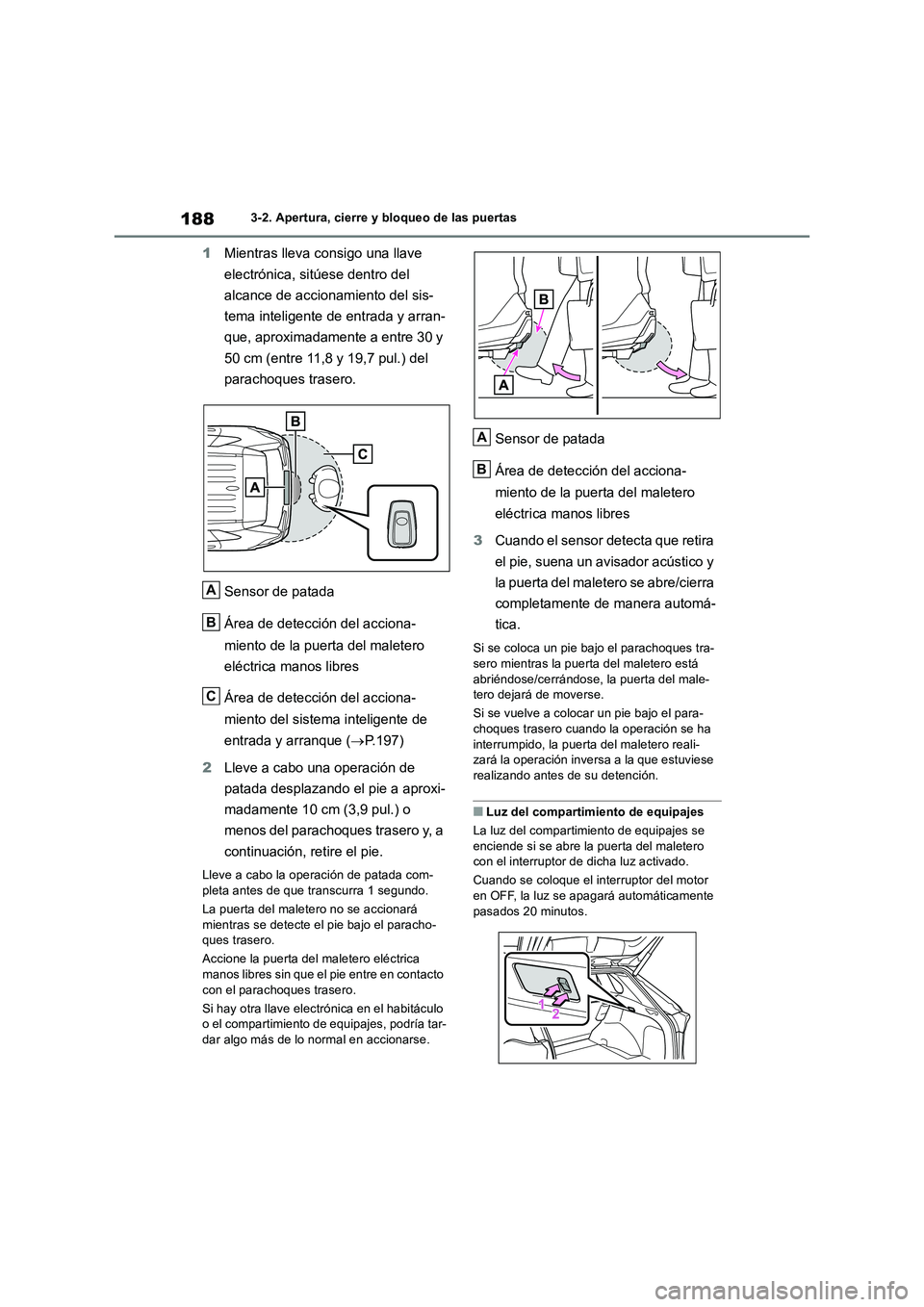

1883-2. Apertura, cierre y bloqueo de las puertas
1Mientras lleva consigo una llave
electrónica, sitúese dentro del
alcance de accionamiento del sis-
tema inteligente de entrada y arran-
que, aproximadamente a entre 30 y
50 cm (entre 11,8 y 19,7 pul.) del
parachoques trasero.
Sensor de patada
Área de detección del acciona-
miento de la puerta del maletero
eléctrica manos libres
Área de detección del acciona-
miento del sistema inteligente de
entrada y arranque (P.197)
2Lleve a cabo una operación de
patada desplazando el pie a aproxi-
madamente 10 cm (3,9 pul.) o
menos del parachoques trasero y, a
continuación, retire el pie.
Lleve a cabo la operación de patada com-
pleta antes de que transcurra 1 segundo.
La puerta del maletero no se accionará
mientras se detecte el pie bajo el paracho-
ques trasero.
Accione la puerta del maletero eléctrica
manos libres sin que el pie entre en contacto
con el parachoques trasero.
Si hay otra llave electrónica en el habitáculo
o el compartimiento de equipajes, podría tar-
dar algo más de lo normal en accionarse.
Sensor de patada
Área de detección del acciona-
miento de la puerta del maletero
eléctrica manos libres
3Cuando el sensor detecta que retira
el pie, suena un avisador acústico y
la puerta del maletero se abre/cierra
completamente de manera automá-
tica.
Si se coloca un pie bajo el parachoques tra-
sero mientras la puerta del maletero está
abriéndose/cerrándose, la puerta del male-
tero dejará de moverse.
Si se vuelve a colocar un pie bajo el para-
choques trasero cuando la operación se ha
interrumpido, la puerta del maletero reali-
zará la operación inversa a la que estuviese
realizando antes de su detención.
■Luz del compartimiento de equipajes
La luz del compartimiento de equipajes se
enciende si se abre la puerta del maletero
con el interruptor de dicha luz activado.
Cuando se coloque el interruptor del motor
en OFF, la luz se apagará automáticamente
pasados 20 minutos.
A
B
C
A
B

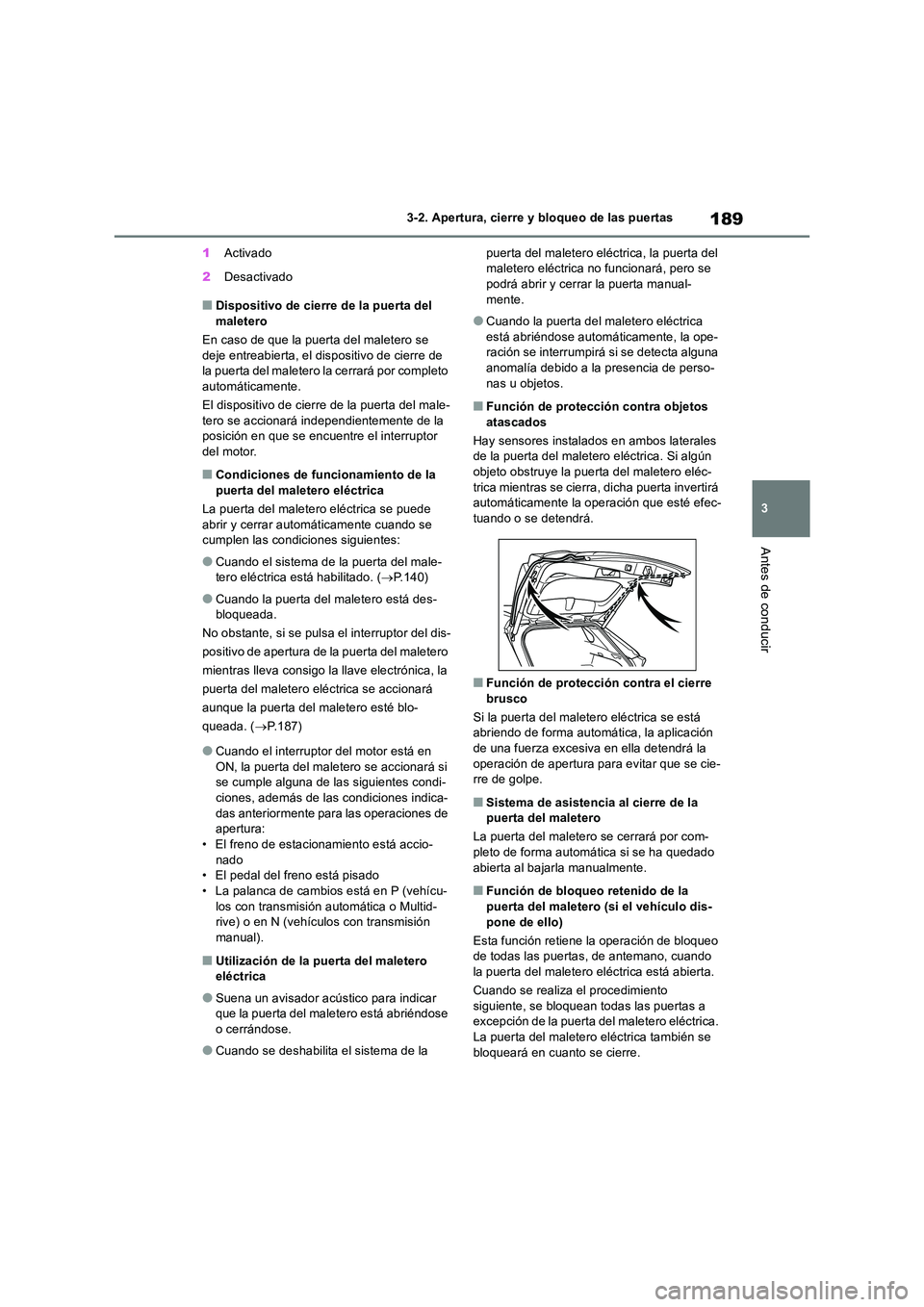

189
3
3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
1 Activado
2 Desactivado
■Dispositivo de cierre de la puerta del maletero
En caso de que la puerta del maletero se
deje entreabierta, el dispositivo de cierre de la puerta del maletero la cerrará por completo automáticamente.
El dispositivo de cierre de la puerta del male-
tero se accionará independientemente de la posición en que se encuentre el interruptor del motor.
■Condiciones de funcionamiento de la
puerta del maletero eléctrica
La puerta del maletero eléctrica se puede abrir y cerrar automáticamente cuando se cumplen las condiciones siguientes:
●Cuando el sistema de la puerta del male-tero eléctrica está habilitado. ( P.140)
●Cuando la puerta del maletero está des- bloqueada.
No obstante, si se pulsa el interruptor del dis-
positivo de apertura de la puerta del maletero
mientras lleva consigo la llave electrónica, la
puerta del maletero eléctrica se accionará
aunque la puerta del maletero esté blo-
queada. ( P.187)
●Cuando el interruptor del motor está en ON, la puerta del maletero se accionará si se cumple alguna de las siguientes condi-
ciones, además de las condiciones indica- das anteriormente para las operaciones de apertura:
• El freno de estacionamiento está accio- nado• El pedal del freno está pisado
• La palanca de cambios está en P (vehícu- los con transmisión automática o Multid-rive) o en N (vehículos con transmisión
manual).
■Utilización de la puerta del maletero eléctrica
●Suena un avisador acústico para indicar que la puerta del maletero está abriéndose o cerrándose.
●Cuando se deshabilita el sistema de la
puerta del maletero eléctrica, la puerta del maletero eléctrica no funcionará, pero se podrá abrir y cerrar la puerta manual-
mente.
●Cuando la puerta del maletero eléctrica
está abriéndose automáticamente, la ope- ración se interrumpirá si se detecta alguna anomalía debido a la presencia de perso-
nas u objetos.
■Función de protección contra objetos atascados
Hay sensores instalados en ambos laterales de la puerta del maletero eléctrica. Si algún
objeto obstruye la puerta del maletero eléc- trica mientras se cierra, dicha puerta invertirá automáticamente la operación que esté efec-
tuando o se detendrá.
■Función de protección contra el cierre
brusco
Si la puerta del maletero eléctrica se está abriendo de forma automática, la aplicación de una fuerza excesiva en ella detendrá la
operación de apertura para evitar que se cie- rre de golpe.
■Sistema de asistencia al cierre de la puerta del maletero
La puerta del maletero se cerrará por com-
pleto de forma automática si se ha quedado abierta al bajarla manualmente.
■Función de bloqueo retenido de la puerta del maletero (si el vehículo dis-
pone de ello)
Esta función retiene la operación de bloqueo de todas las puertas, de antemano, cuando la puerta del maletero eléctrica está abierta.
Cuando se realiza el procedimiento
siguiente, se bloquean todas las puertas a excepción de la puerta del maletero eléctrica. La puerta del maletero eléctrica también se
bloqueará en cuanto se cierre.

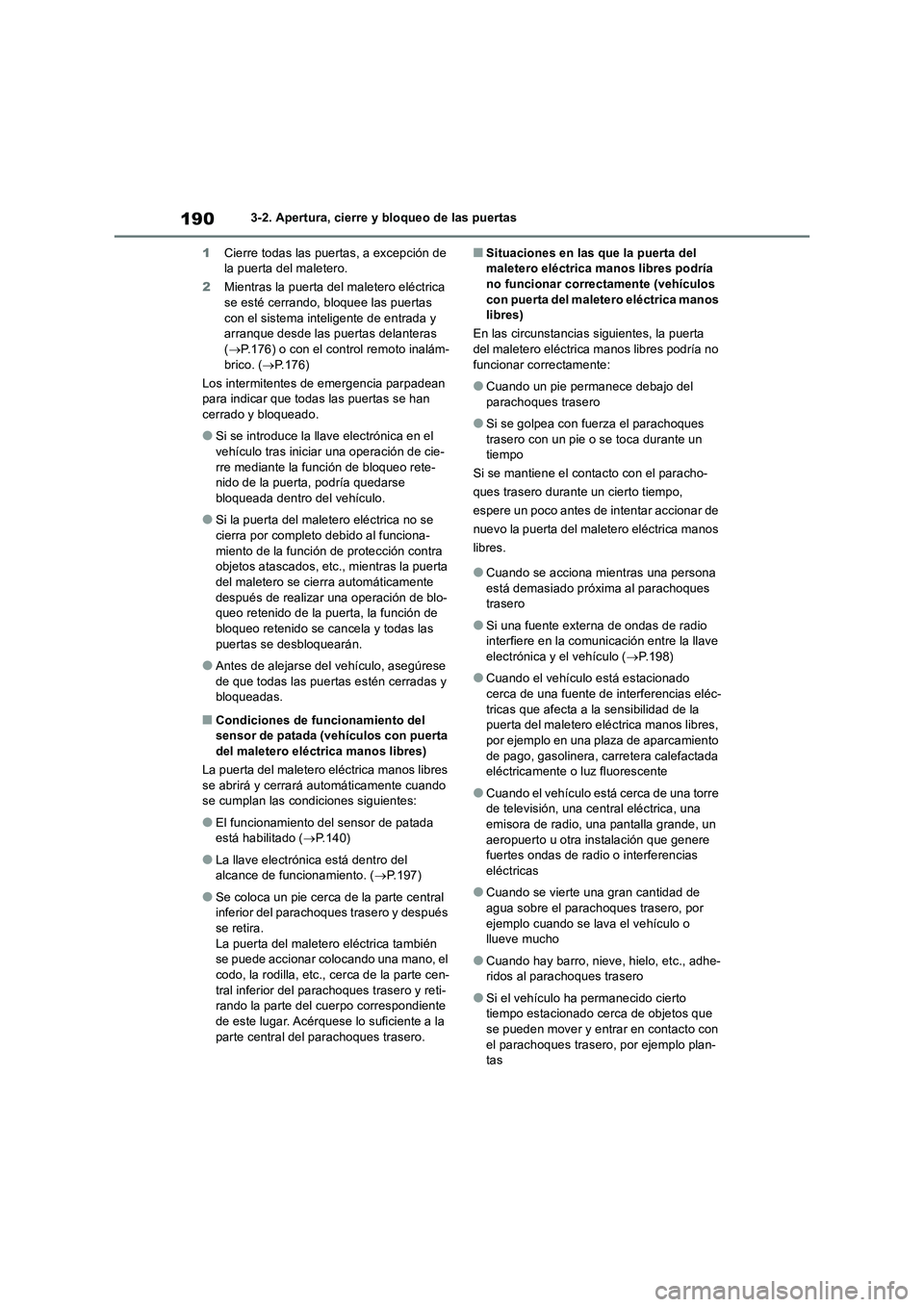

1903-2. Apertura, cierre y bloqueo de las puertas
1Cierre todas las puertas, a excepción de
la puerta del maletero.
2Mientras la puerta del maletero eléctrica
se esté cerrando, bloquee las puertas
con el sistema inteligente de entrada y
arranque desde las puertas delanteras
(P.176) o con el control remoto inalám-
brico. (P.176)
Los intermitentes de emergencia parpadean
para indicar que todas las puertas se han
cerrado y bloqueado.
●Si se introduce la llave electrónica en el
vehículo tras iniciar una operación de cie-
rre mediante la función de bloqueo rete-
nido de la puerta, podría quedarse
bloqueada dentro del vehículo.
●Si la puerta del maletero eléctrica no se
cierra por completo debido al funciona-
miento de la función de protección contra
objetos atascados, etc., mientras la puerta
del maletero se cierra automáticamente
después de realizar una operación de blo-
queo retenido de la puerta, la función de
bloqueo retenido se cancela y todas las
puertas se desbloquearán.
●Antes de alejarse del vehículo, asegúrese
de que todas las puertas estén cerradas y
bloqueadas.
■Condiciones de funcionamiento del
sensor de patada (vehículos con puerta
del maletero eléctrica manos libres)
La puerta del maletero eléctrica manos libres
se abrirá y cerrará automáticamente cuando
se cumplan las condiciones siguientes:
●El funcionamiento del sensor de patada
está habilitado (P.140)
●La llave electrónica está dentro del
alcance de funcionamiento. (P.197)
●Se coloca un pie cerca de la parte central
inferior del parachoques trasero y después
se retira.
La puerta del maletero eléctrica también
se puede accionar colocando una mano, el
codo, la rodilla, etc., cerca de la parte cen-
tral inferior del parachoques trasero y reti-
rando la parte del cuerpo correspondiente
de este lugar. Acérquese lo suficiente a la
parte central del parachoques trasero.
■Situaciones en las que la puerta del
maletero eléctrica manos libres podría
no funcionar correctamente (vehículos
con puerta del maletero eléctrica manos
libres)
En las circunstancias siguientes, la puerta
del maletero eléctrica manos libres podría no
funcionar correctamente:
●Cuando un pie permanece debajo del
parachoques trasero
●Si se golpea con fuerza el parachoques
trasero con un pie o se toca durante un
tiempo
Si se mantiene el contacto con el paracho-
ques trasero durante un cierto tiempo,
espere un poco antes de intentar accionar de
nuevo la puerta del maletero eléctrica manos
libres.
●Cuando se acciona mientras una persona
está demasiado próxima al parachoques
trasero
●Si una fuente externa de ondas de radio
interfiere en la comunicación entre la llave
electrónica y el vehículo (P.198)
●Cuando el vehículo está estacionado
cerca de una fuente de interferencias eléc-
tricas que afecta a la sensibilidad de la
puerta del maletero eléctrica manos libres,
por ejemplo en una plaza de aparcamiento
de pago, gasolinera, carretera calefactada
eléctricamente o luz fluorescente
●Cuando el vehículo está cerca de una torre
de televisión, una central eléctrica, una
emisora de radio, una pantalla grande, un
aeropuerto u otra instalación que genere
fuertes ondas de radio o interferencias
eléctricas
●Cuando se vierte una gran cantidad de
agua sobre el parachoques trasero, por
ejemplo cuando se lava el vehículo o
llueve mucho
●Cuando hay barro, nieve, hielo, etc., adhe-
ridos al parachoques trasero
●Si el vehículo ha permanecido cierto
tiempo estacionado cerca de objetos que
se pueden mover y entrar en contacto con
el parachoques trasero, por ejemplo plan-
tas
