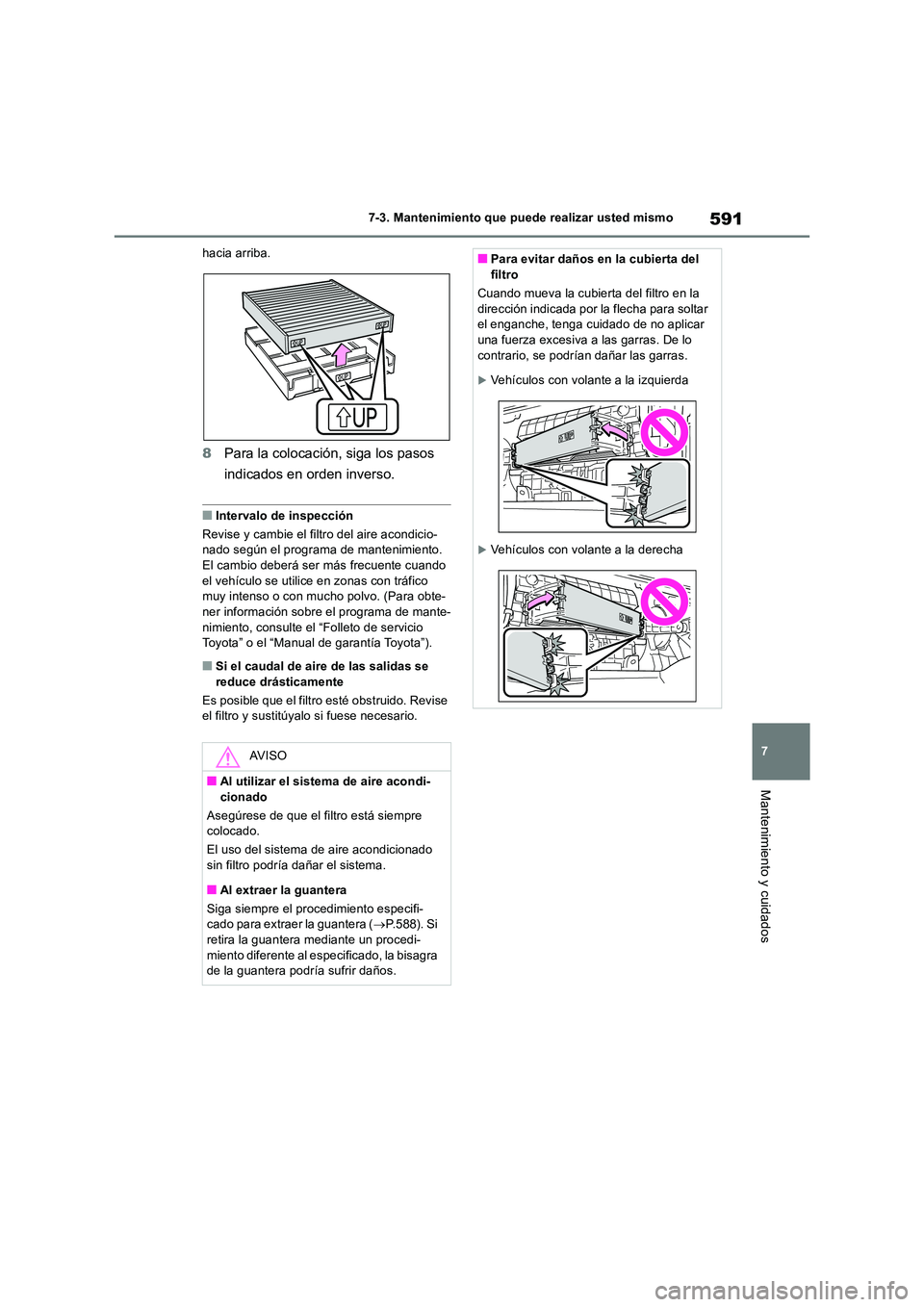

591
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
hacia arriba.
8 Para la colocación, siga los pasos
indicados en orden inverso.
■Intervalo de inspección
Revise y cambie el filtro del aire acondicio- nado según el programa de mantenimiento.
El cambio deberá ser más frecuente cuando el vehículo se utilice en zonas con tráfico muy intenso o con mucho polvo. (Para obte-
ner información sobre el programa de mante- nimiento, consulte el “Folleto de servicio Toyota” o el “Manual de garantía Toyota”).
■Si el caudal de aire de las salidas se
reduce drásticamente
Es posible que el filtro esté obstruido. Revise el filtro y sustitúyalo si fuese necesario.
AV I S O
■Al utilizar el sistema de aire acondi-
cionado
Asegúrese de que el filtro está siempre colocado.
El uso del sistema de aire acondicionado sin filtro podría dañar el sistema.
■Al extraer la guantera
Siga siempre el procedimiento especifi- cado para extraer la guantera ( P.588). Si retira la guantera mediante un procedi-
miento diferente al especificado, la bisagra de la guantera podría sufrir daños.
■Para evitar daños en la cubierta del filtro
Cuando mueva la cubierta del filtro en la
dirección indicada por la flecha para soltar el enganche, tenga cuidado de no aplicar una fuerza excesiva a las garras. De lo
contrario, se podrían dañar las garras.
Vehículos con volante a la izquierda
Vehículos con volante a la derecha

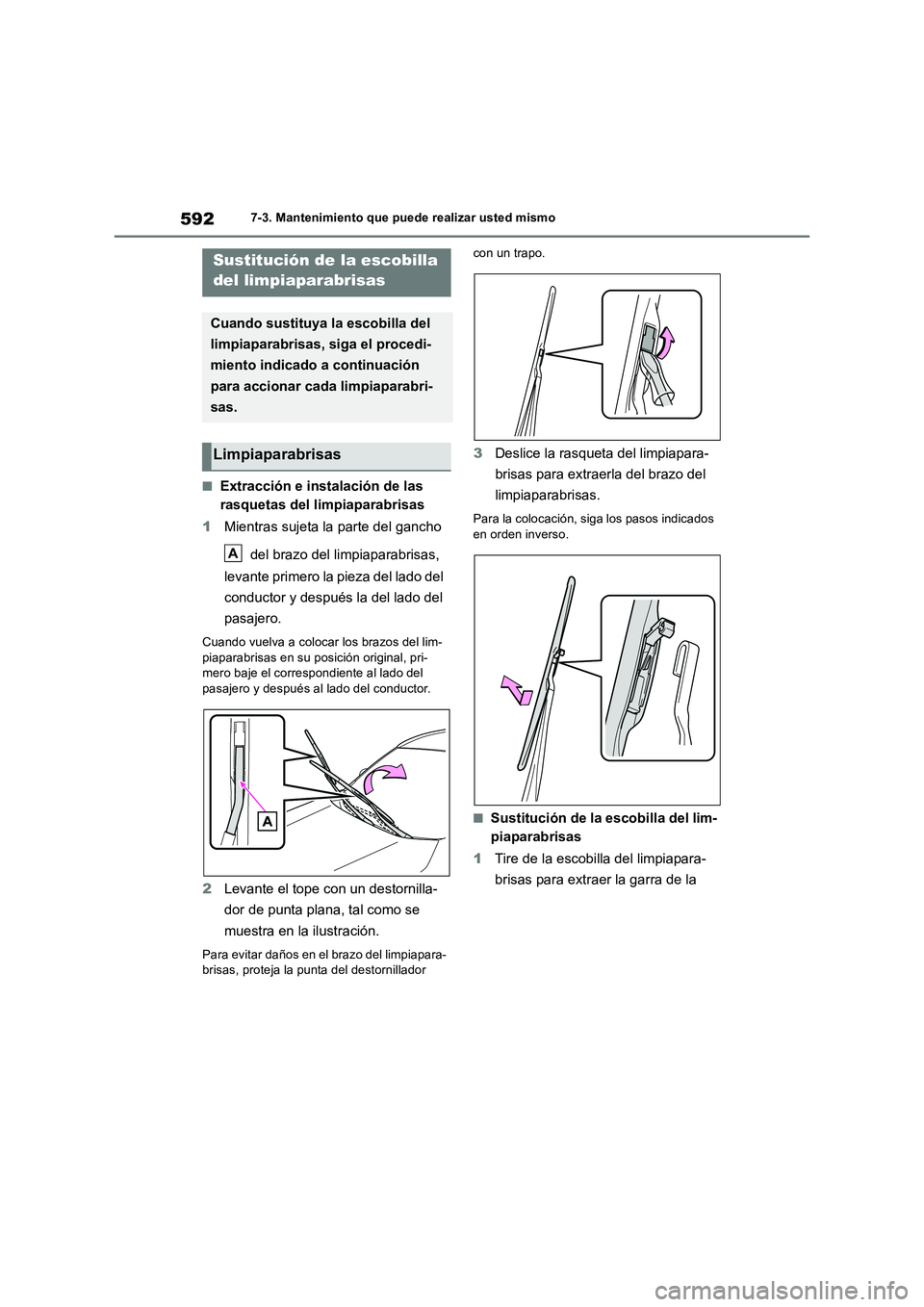

5927-3. Mantenimiento que puede realizar usted mismo
■Extracción e instalación de las
rasquetas del limpiaparabrisas
1Mientras sujeta la parte del gancho
del brazo del limpiaparabrisas,
levante primero la pieza del lado del
conductor y después la del lado del
pasajero.
Cuando vuelva a colocar los brazos del lim-
piaparabrisas en su posición original, pri-
mero baje el correspondiente al lado del
pasajero y después al lado del conductor.
2Levante el tope con un destornilla-
dor de punta plana, tal como se
muestra en la ilustración.
Para evitar daños en el brazo del limpiapara-
brisas, proteja la punta del destornillador con un trapo.
3Deslice la rasqueta del limpiapara-
brisas para extraerla del brazo del
limpiaparabrisas.
Para la colocación, siga los pasos indicados
en orden inverso.
■Sustitución de la escobilla del lim-
piaparabrisas
1Tire de la escobilla del limpiapara-
brisas para extraer la garra de la
Sustitución de la escobilla
del limpiaparabrisas
Cuando sustituya la escobilla del
limpiaparabrisas, siga el procedi-
miento indicado a continuación
para accionar cada limpiaparabri-
sas.
Limpiaparabrisas
A

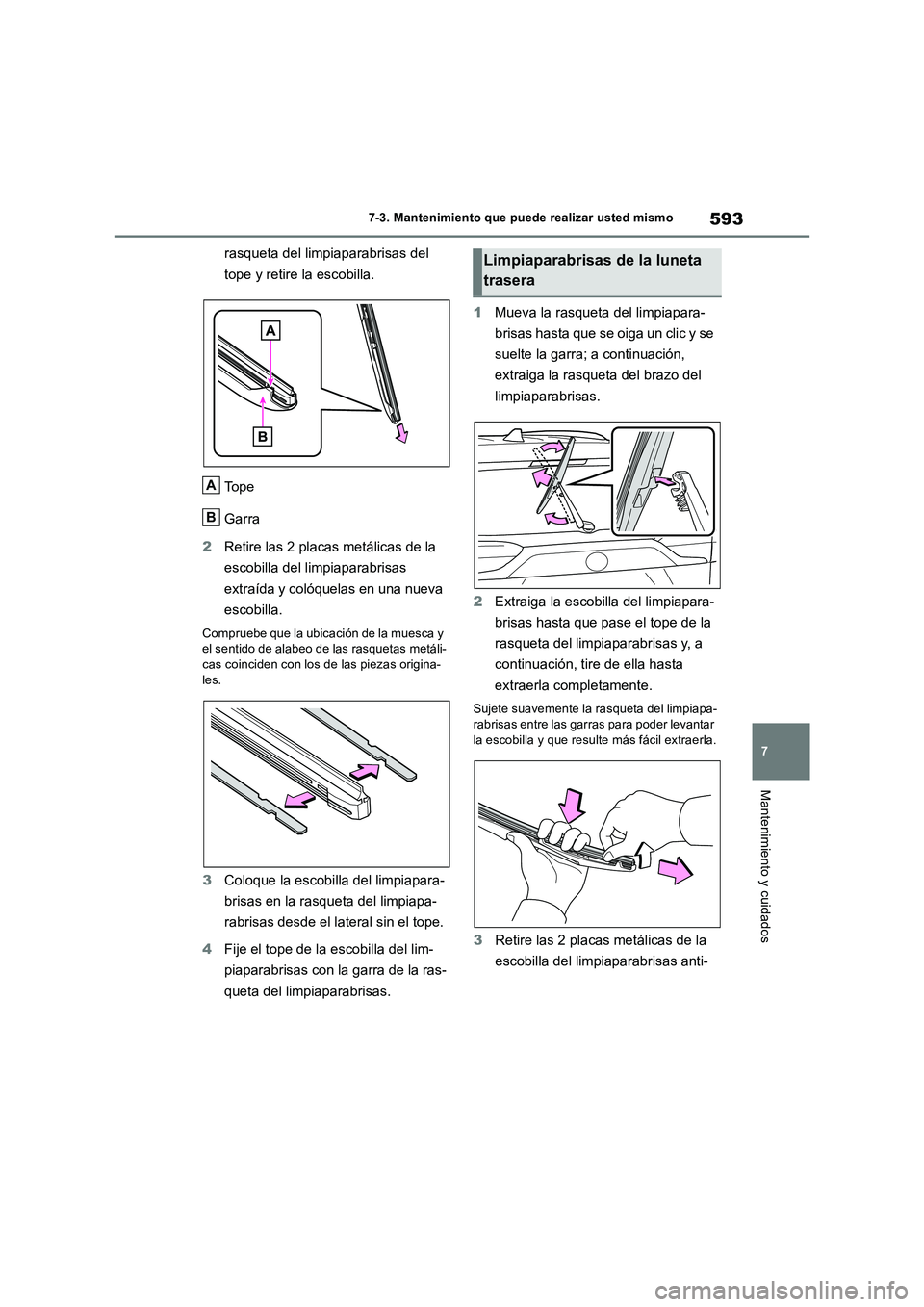

593
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
rasqueta del limpiaparabrisas del
tope y retire la escobilla.
To p e
Garra
2 Retire las 2 placas metálicas de la
escobilla del limpiaparabrisas
extraída y colóquelas en una nueva
escobilla.
Compruebe que la ubicación de la muesca y el sentido de alabeo de las rasquetas metáli-
cas coinciden con los de las piezas origina- les.
3 Coloque la escobilla del limpiapara-
brisas en la rasqueta del limpiapa-
rabrisas desde el lateral sin el tope.
4 Fije el tope de la escobilla del lim-
piaparabrisas con la garra de la ras-
queta del limpiaparabrisas.
1 Mueva la rasqueta del limpiapara-
brisas hasta que se oiga un clic y se
suelte la garra; a continuación,
extraiga la rasqueta del brazo del
limpiaparabrisas.
2 Extraiga la escobilla del limpiapara-
brisas hasta que pase el tope de la
rasqueta del limpiaparabrisas y, a
continuación, tire de ella hasta
extraerla completamente.
Sujete suavemente la rasqueta del limpiapa-
rabrisas entre las garras para poder levantar la escobilla y que resulte más fácil extraerla.
3 Retire las 2 placas metálicas de la
escobilla del limpiaparabrisas anti-
A
B
Limpiaparabrisas de la luneta
trasera

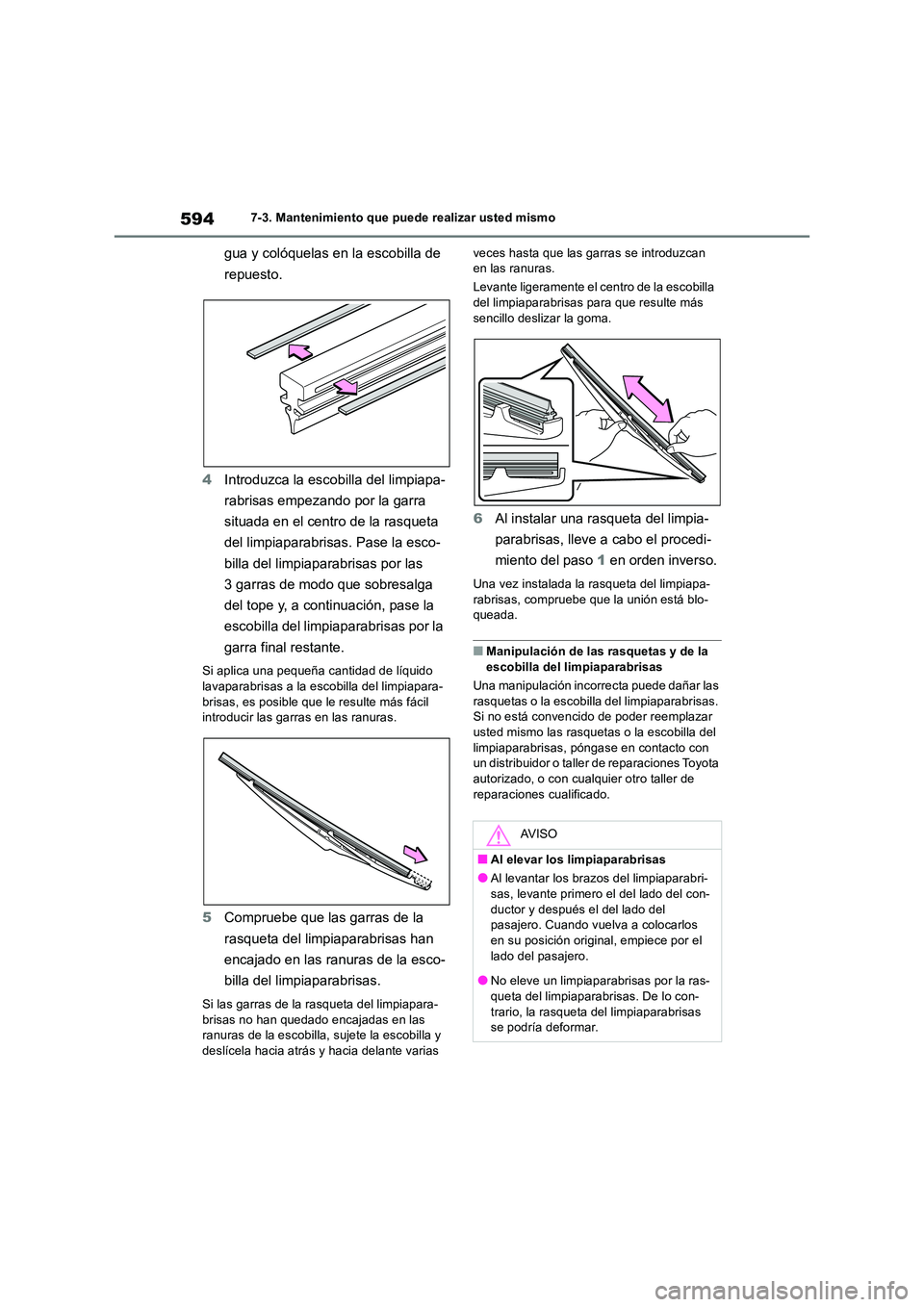

5947-3. Mantenimiento que puede realizar usted mismo
gua y colóquelas en la escobilla de
repuesto.
4 Introduzca la escobilla del limpiapa-
rabrisas empezando por la garra
situada en el centro de la rasqueta
del limpiaparabrisas. Pase la esco-
billa del limpiaparabrisas por las
3 garras de modo que sobresalga
del tope y, a continuación, pase la
escobilla del limpiaparabrisas por la
garra final restante.
Si aplica una pequeña cantidad de líquido
lavaparabrisas a la e scobilla del limpiapara- brisas, es posible que le resulte más fácil introducir las garras en las ranuras.
5 Compruebe que las garras de la
rasqueta del limpiaparabrisas han
encajado en las ranuras de la esco-
billa del limpiaparabrisas.
Si las garras de la rasqueta del limpiapara- brisas no han quedado encajadas en las ranuras de la escobilla, sujete la escobilla y
deslícela hacia atrás y hacia delante varias
veces hasta que las garras se introduzcan en las ranuras.
Levante ligeramente el centro de la escobilla del limpiaparabrisas para que resulte más
sencillo deslizar la goma.
6 Al instalar una rasqueta del limpia-
parabrisas, lleve a cabo el procedi-
miento del paso 1 en orden inverso.
Una vez instalada la rasqueta del limpiapa- rabrisas, compruebe que la unión está blo-queada.
■Manipulación de las rasquetas y de la escobilla del limpiaparabrisas
Una manipulación incorrecta puede dañar las
rasquetas o la escobilla del limpiaparabrisas. Si no está convencido de poder reemplazar usted mismo las rasquetas o la escobilla del
limpiaparabrisas, póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de
reparaciones cualificado.
AV I S O
■Al elevar los limpiaparabrisas
●Al levantar los br azos del limpiaparabri-
sas, levante primero el del lado del con- ductor y después el del lado del pasajero. Cuando vuelva a colocarlos
en su posición origi nal, empiece por el lado del pasajero.
●No eleve un limpiapar abrisas por la ras-
queta del limpiaparabrisas. De lo con- trario, la rasqueta del limpiaparabrisas se podría deformar.

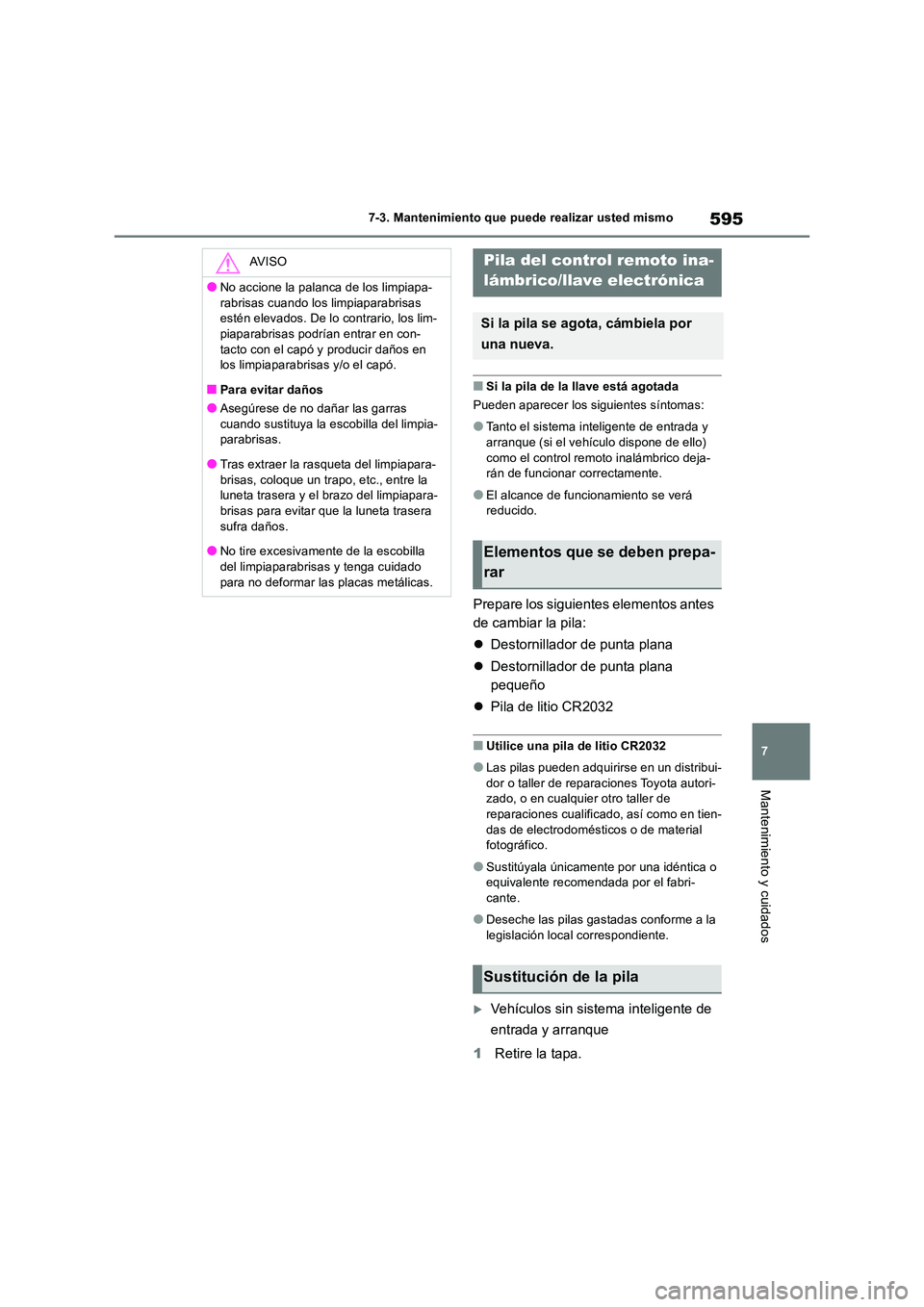

595
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
■Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas:
●Tanto el sistema inteligente de entrada y arranque (si el vehículo dispone de ello)
como el control remoto inalámbrico deja- rán de funcionar correctamente.
●El alcance de funcionamiento se verá reducido.
Prepare los siguientes elementos antes
de cambiar la pila:
 Destornillador de punta plana
 Destornillador de punta plana
pequeño
 Pila de litio CR2032
■Utilice una pila de litio CR2032
●Las pilas pueden adquirirse en un distribui-
dor o taller de reparaciones Toyota autori- zado, o en cualquier otro taller de reparaciones cualificado, así como en tien-
das de electrodomésticos o de material fotográfico.
●Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-cante.
●Deseche las pilas gastadas conforme a la legislación local correspondiente.
Vehículos sin sistema inteligente de
entrada y arranque
1 Retire la tapa.
AV I S O
●No accione la palanca de los limpiapa-
rabrisas cuando lo s limpiaparabrisas estén elevados. De lo contrario, los lim-piaparabrisas podrían entrar en con-
tacto con el capó y producir daños en los limpiaparabrisas y/o el capó.
■Para evitar daños
●Asegúrese de no dañar las garras
cuando sustituya la escobilla del limpia- parabrisas.
●Tras extraer la rasqueta del limpiapara-
brisas, coloque un trapo, etc., entre la luneta trasera y el brazo del limpiapara-brisas para evitar que la luneta trasera
sufra daños.
●No tire excesivamente de la escobilla del limpiaparabrisas y tenga cuidado
para no deformar las placas metálicas.
Pila del control remoto ina-
lámbrico/llave electrónica
Si la pila se agota, cámbiela por
una nueva.
Elementos que se deben prepa-
rar
Sustitución de la pila

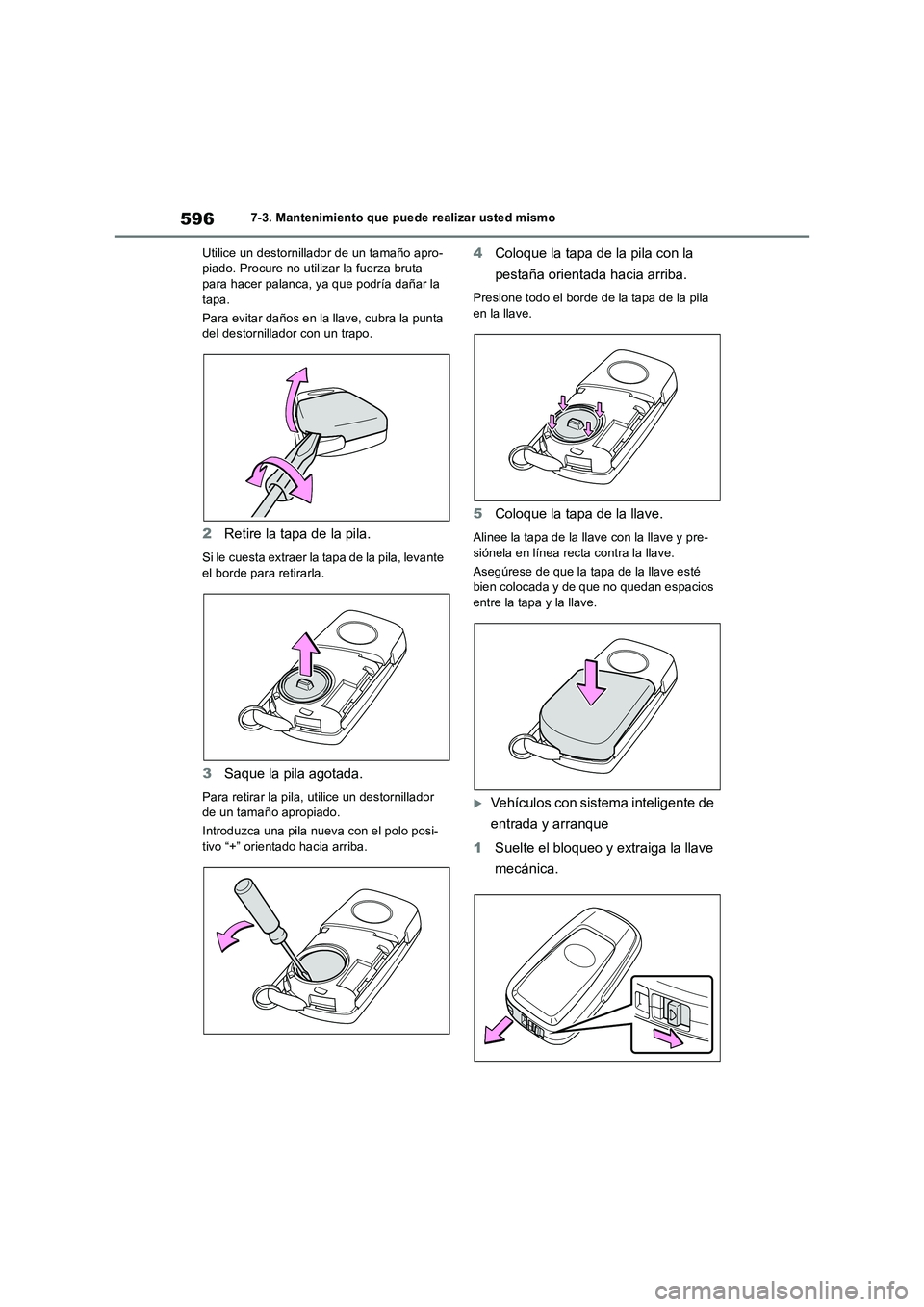

5967-3. Mantenimiento que puede realizar usted mismo
Utilice un destornillador de un tamaño apro-
piado. Procure no utilizar la fuerza bruta
para hacer palanca, ya que podría dañar la
tapa.
Para evitar daños en la llave, cubra la punta
del destornillador con un trapo.
2Retire la tapa de la pila.
Si le cuesta extraer la tapa de la pila, levante
el borde para retirarla.
3Saque la pila agotada.
Para retirar la pila, utilice un destornillador
de un tamaño apropiado.
Introduzca una pila nueva con el polo posi-
tivo “+” orientado hacia arriba.
4Coloque la tapa de la pila con la
pestaña orientada hacia arriba.
Presione todo el borde de la tapa de la pila
en la llave.
5Coloque la tapa de la llave.
Alinee la tapa de la llave con la llave y pre-
siónela en línea recta contra la llave.
Asegúrese de que la tapa de la llave esté
bien colocada y de que no quedan espacios
entre la tapa y la llave.
Vehículos con sistema inteligente de
entrada y arranque
1Suelte el bloqueo y extraiga la llave
mecánica.

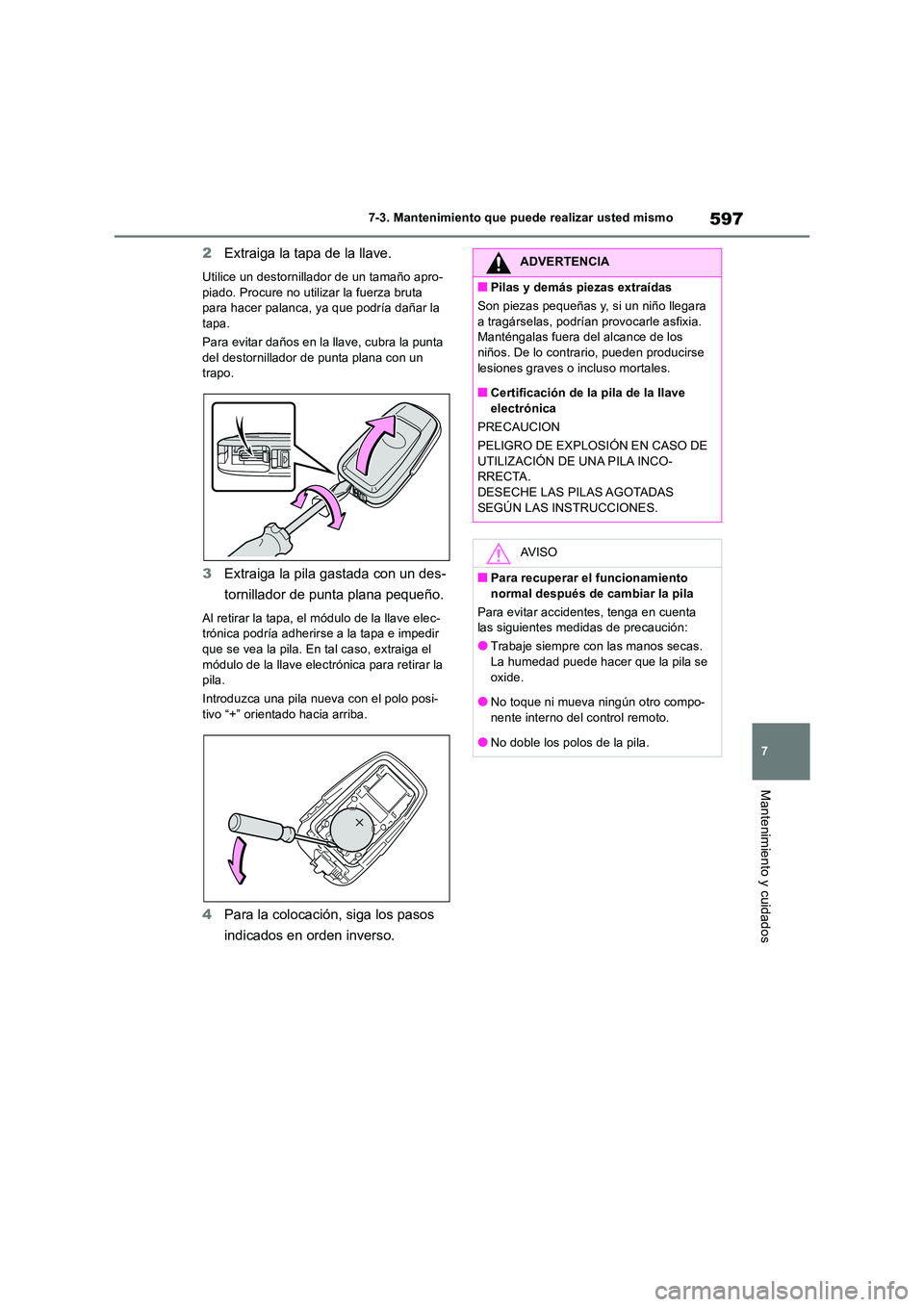

597
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
2 Extraiga la tapa de la llave.
Utilice un destornillador de un tamaño apro- piado. Procure no utilizar la fuerza bruta para hacer palanca, ya que podría dañar la
tapa.
Para evitar daños en la llave, cubra la punta del destornillador de punta plana con un trapo.
3 Extraiga la pila gastada con un des-
tornillador de punta plana pequeño.
Al retirar la tapa, el módulo de la llave elec- trónica podría adherirse a la tapa e impedir
que se vea la pila. En tal caso, extraiga el módulo de la llave electrónica para retirar la pila.
Introduzca una pila nueva con el polo posi-
tivo “+” orientado hacia arriba.
4 Para la colocación, siga los pasos
indicados en orden inverso.
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara
a tragárselas, podrían pr ovocarle asfixia. Manténgalas fuera del alcance de los niños. De lo contrario, pueden producirse
lesiones graves o incluso mortales.
■Certificación de la pila de la llave electrónica
PRECAUCION
PELIGRO DE EXPLOSIÓN EN CASO DE
UTILIZACIÓN DE UNA PILA INCO- RRECTA. DESECHE LAS PILAS AGOTADAS
SEGÚN LAS INSTRUCCIONES.
AV I S O
■Para recuperar el funcionamiento
normal después de cambiar la pila
Para evitar accidentes, tenga en cuenta las siguientes medidas de precaución:
●Trabaje siempre con las manos secas.La humedad puede hacer que la pila se
oxide.
●No toque ni mueva ningún otro compo- nente interno del control remoto.
●No doble los polos de la pila.

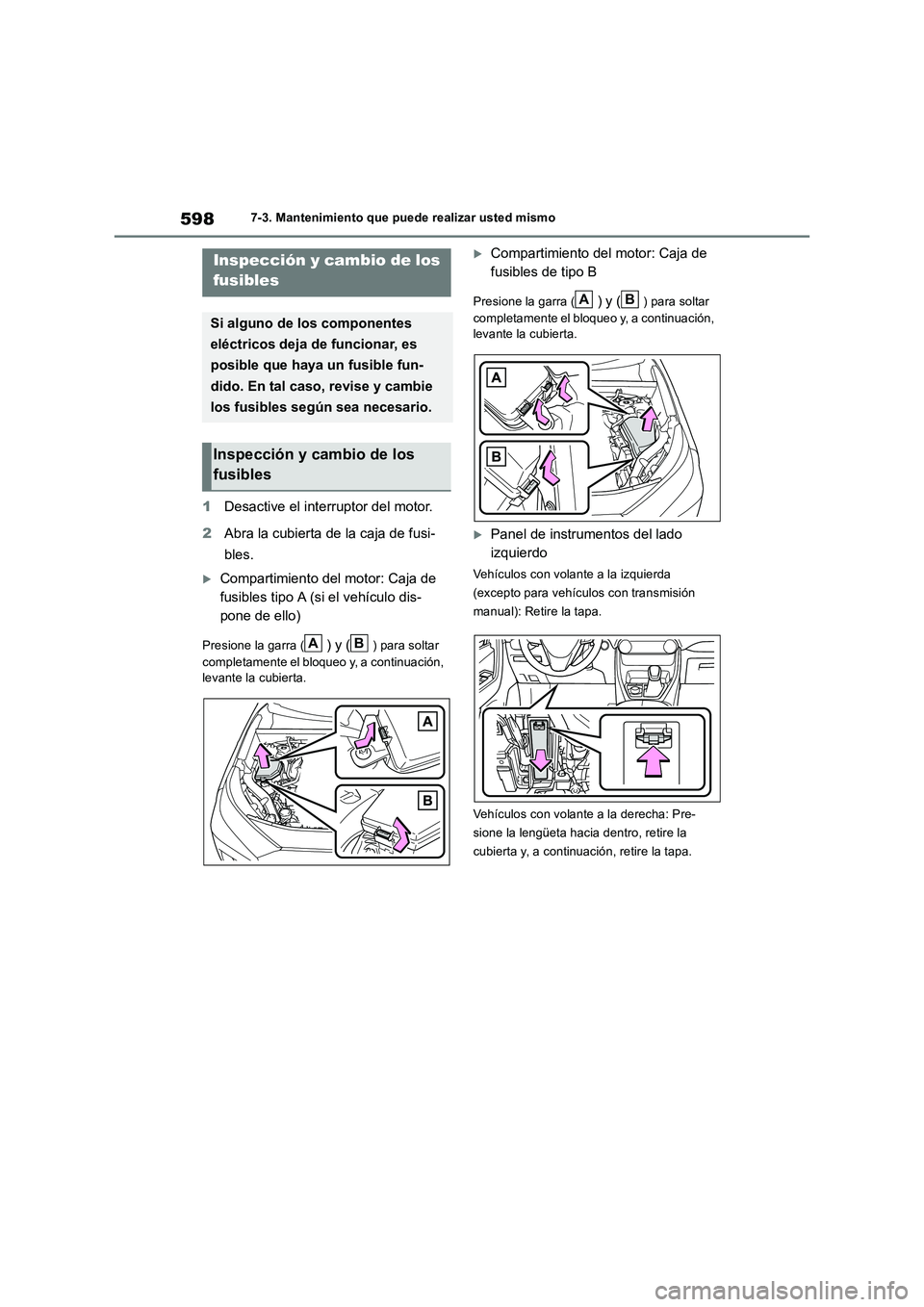

5987-3. Mantenimiento que puede realizar usted mismo
1Desactive el interruptor del motor.
2Abra la cubierta de la caja de fusi-
bles.
Compartimiento del motor: Caja de
fusibles tipo A (si el vehículo dis-
pone de ello)
Presione la garra () y () para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
Compartimiento del motor: Caja de
fusibles de tipo B
Presione la garra () y () para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
Panel de instrumentos del lado
izquierdo
Vehículos con volante a la izquierda
(excepto para vehículos con transmisión
manual): Retire la tapa.
Vehículos con volante a la derecha: Pre-
sione la lengüeta hacia dentro, retire la
cubierta y, a continuación, retire la tapa.
Inspección y cambio de los
fusibles
Si alguno de los componentes
eléctricos deja de funcionar, es
posible que haya un fusible fun-
dido. En tal caso, revise y cambie
los fusibles según sea necesario.
Inspección y cambio de los
fusibles
AB
AB

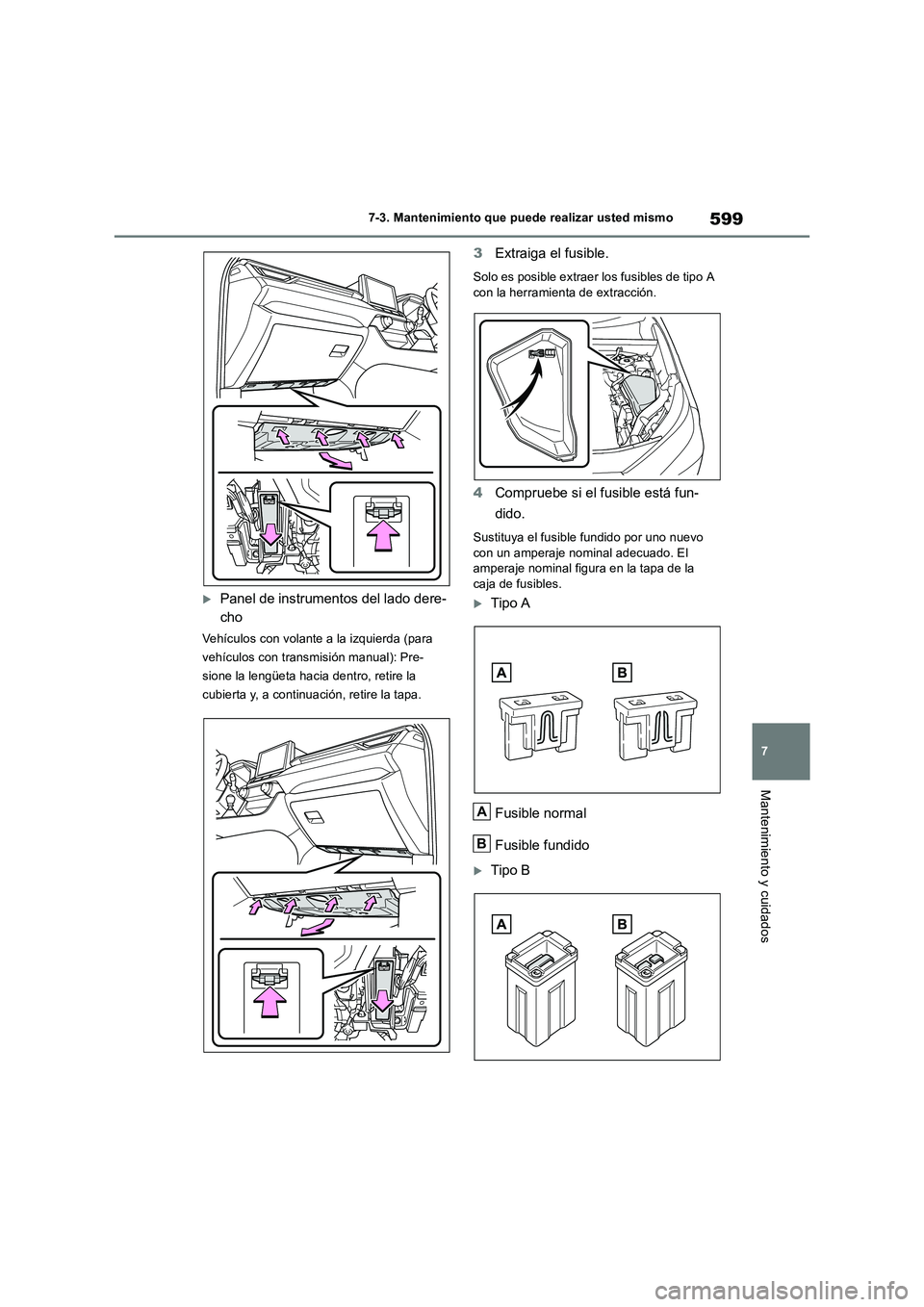

599
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
Panel de instrumentos del lado dere-
cho
Vehículos con volante a la izquierda (para
vehículos con transmisión manual): Pre-
sione la lengüeta hacia dentro, retire la
cubierta y, a continuación, retire la tapa.
3Extraiga el fusible.
Solo es posible extraer los fusibles de tipo A
con la herramienta de extracción.
4Compruebe si el fusible está fun-
dido.
Sustituya el fusible fundido por uno nuevo
con un amperaje nominal adecuado. El
amperaje nominal figura en la tapa de la
caja de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
A
B

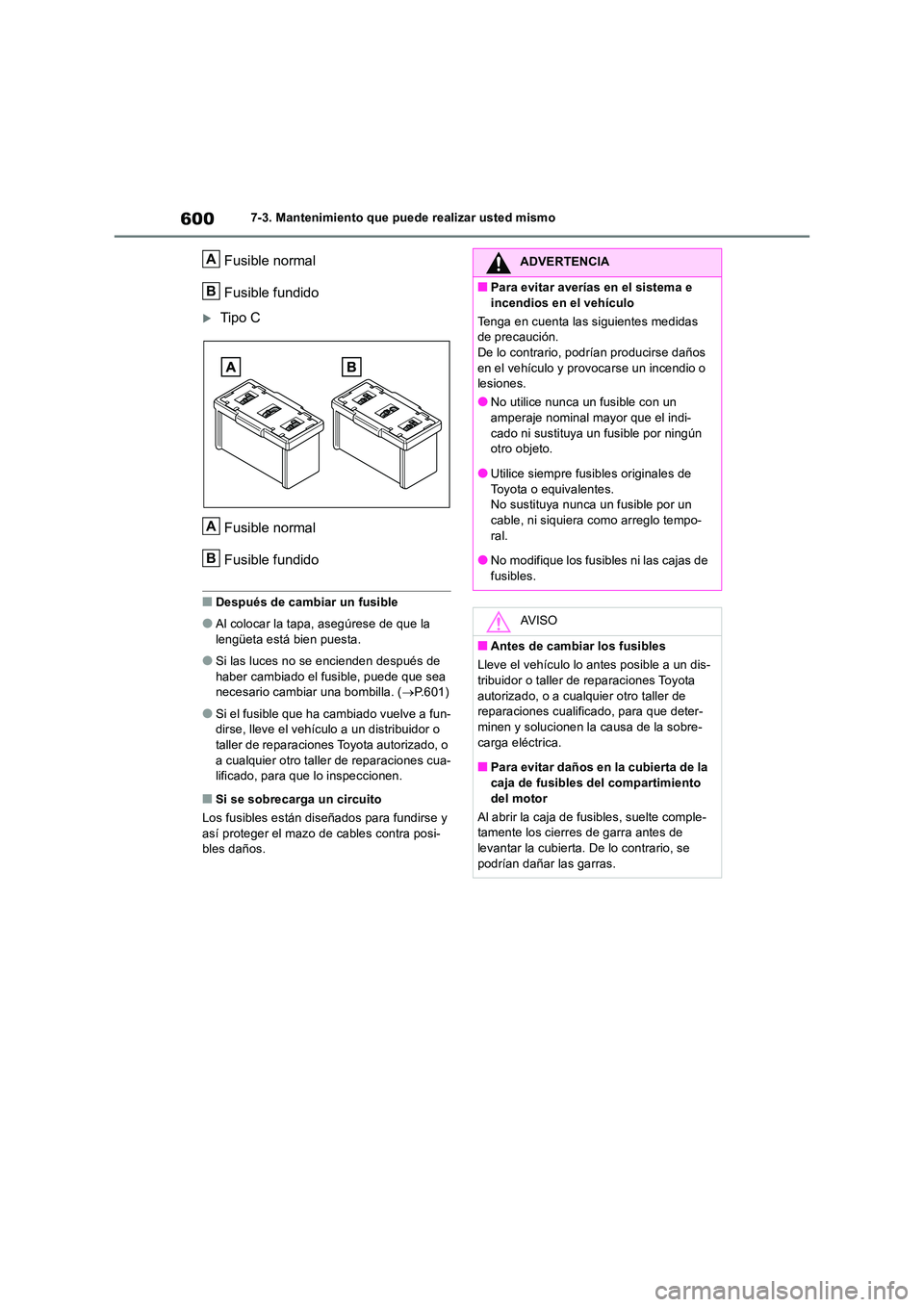

6007-3. Mantenimiento que puede realizar usted mismo
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
■Después de cambiar un fusible
●Al colocar la tapa, asegúrese de que la lengüeta está bien puesta.
●Si las luces no se encienden después de haber cambiado el fusible, puede que sea necesario cambiar una bombilla. ( P.601)
●Si el fusible que ha cambiado vuelve a fun- dirse, lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cua-lificado, para que lo inspeccionen.
■Si se sobrecarga un circuito
Los fusibles están diseñados para fundirse y
así proteger el mazo de cables contra posi- bles daños.
A
B
A
B
ADVERTENCIA
■Para evitar averías en el sistema e
incendios en el vehículo
Tenga en cuenta las siguientes medidas de precaución.De lo contrario, podrían producirse daños
en el vehículo y provocarse un incendio o lesiones.
●No utilice nunca un fusible con un amperaje nominal mayor que el indi-
cado ni sustituya un fusible por ningún otro objeto.
●Utilice siempre fusibles originales de
Toyota o equivalentes. No sustituya nunca un fusible por un cable, ni siquiera como arreglo tempo-
ral.
●No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a un dis- tribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que deter-minen y solucionen la causa de la sobre-
carga eléctrica.
■Para evitar daños en la cubierta de la caja de fusibles del compartimiento
del motor
Al abrir la caja de fusibles, suelte comple- tamente los cierres de garra antes de levantar la cubierta. De lo contrario, se
podrían dañar las garras.
