TOYOTA RAV4 2018 Manual del propietario (in Spanish)

601
7

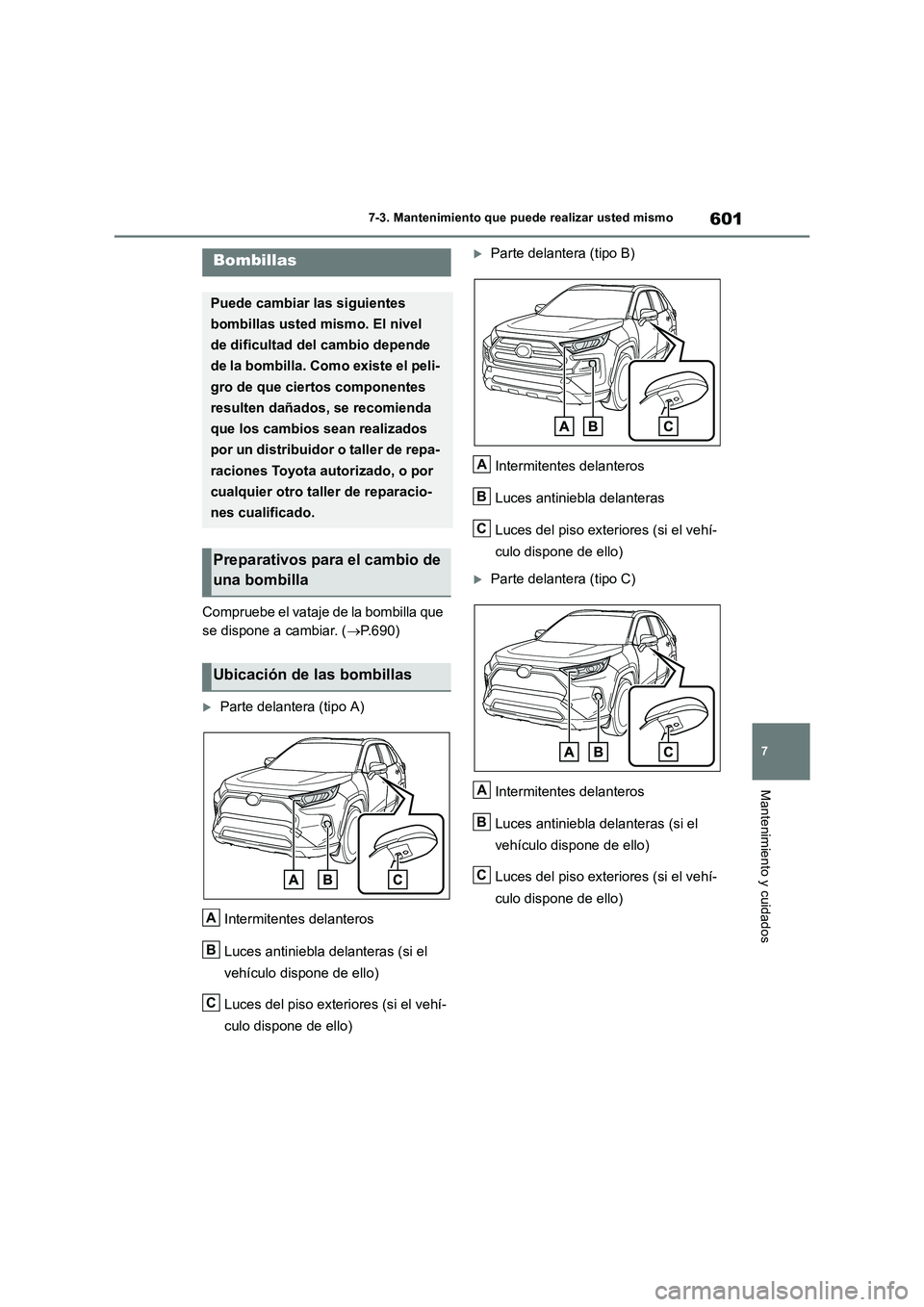

7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
Compruebe el vataje de la bombilla que
se dispone a cambiar. ( P.690)
Parte delantera (tipo A)
Intermitentes delanteros
Luces antiniebla delanteras (si el
vehículo dispone de ello)
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Parte delantera (tipo B)
Intermitentes delanteros
Luces antiniebla delanteras
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Parte delantera (tipo C)
Intermitentes delanteros
Luces antiniebla delanteras (si el
vehículo dispone de ello)
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Bombillas
Puede cambiar las siguientes
bombillas usted mismo. El nivel
de dificultad del cambio depende
de la bombilla. Como existe el peli-
gro de que ciertos componentes
resulten dañados, se recomienda
que los cambios sean realizados
por un distribuidor o taller de repa-
raciones Toyota autorizado, o por
cualquier otro taller de reparacio-
nes cualificado.
Preparativos para el cambio de
una bombilla
Ubicación de las bombillas
A
B
C
A
B
C
A
B
C

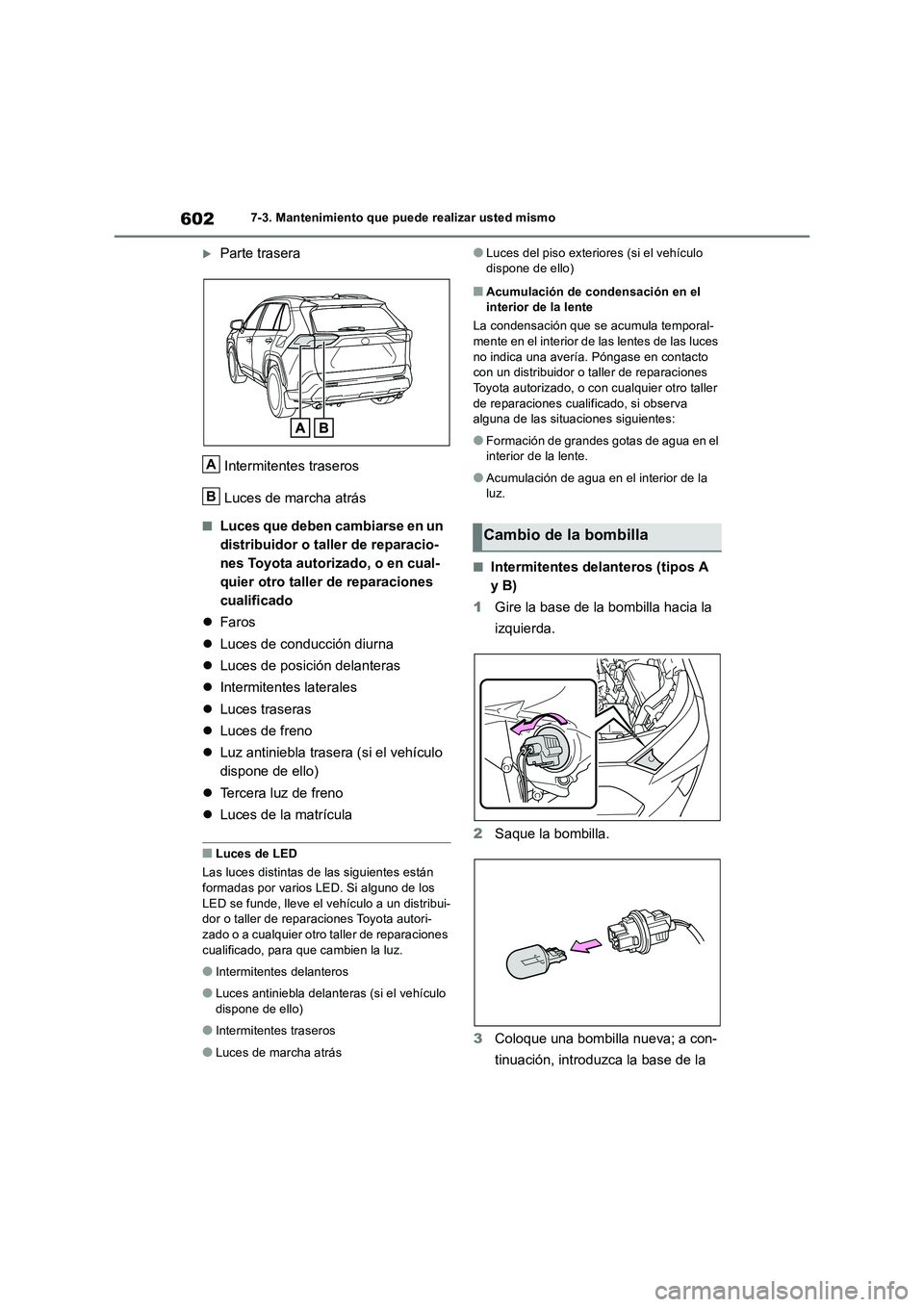

6027-3. Mantenimiento que puede realizar usted mismo
Parte trasera
Intermitentes traseros
Luces de marcha atrás
■Luces que deben cambiarse en un
distribuidor o taller de reparacio-
nes Toyota autorizado, o en cual-
quier otro taller de reparaciones
cualificado
 Faros
 Luces de conducción diurna
 Luces de posición delanteras
 Intermitentes laterales
 Luces traseras
 Luces de freno
 Luz antiniebla trasera (si el vehículo
dispone de ello)
 Tercera luz de freno
 Luces de la matrícula
■Luces de LED
Las luces distintas de las siguientes están
formadas por varios LED. Si alguno de los LED se funde, lleve el vehículo a un distribui-dor o taller de reparaciones Toyota autori-
zado o a cualquier otro taller de reparaciones cualificado, para que cambien la luz.
●Intermitentes delanteros
●Luces antiniebla delanteras (si el vehículo
dispone de ello)
●Intermitentes traseros
●Luces de marcha atrás
●Luces del piso exteriores (si el vehículo dispone de ello)
■Acumulación de condensación en el interior de la lente
La condensación que se acumula temporal-
mente en el interior de las lentes de las luces no indica una avería. Póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualif icado, si observa alguna de las situaciones siguientes:
●Formación de grandes gotas de agua en el interior de la lente.
●Acumulación de agua en el interior de la luz.
■Intermitentes delanteros (tipos A
y B)
1 Gire la base de la bombilla hacia la
izquierda.
2 Saque la bombilla.
3 Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
A
B
Cambio de la bombilla

603
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

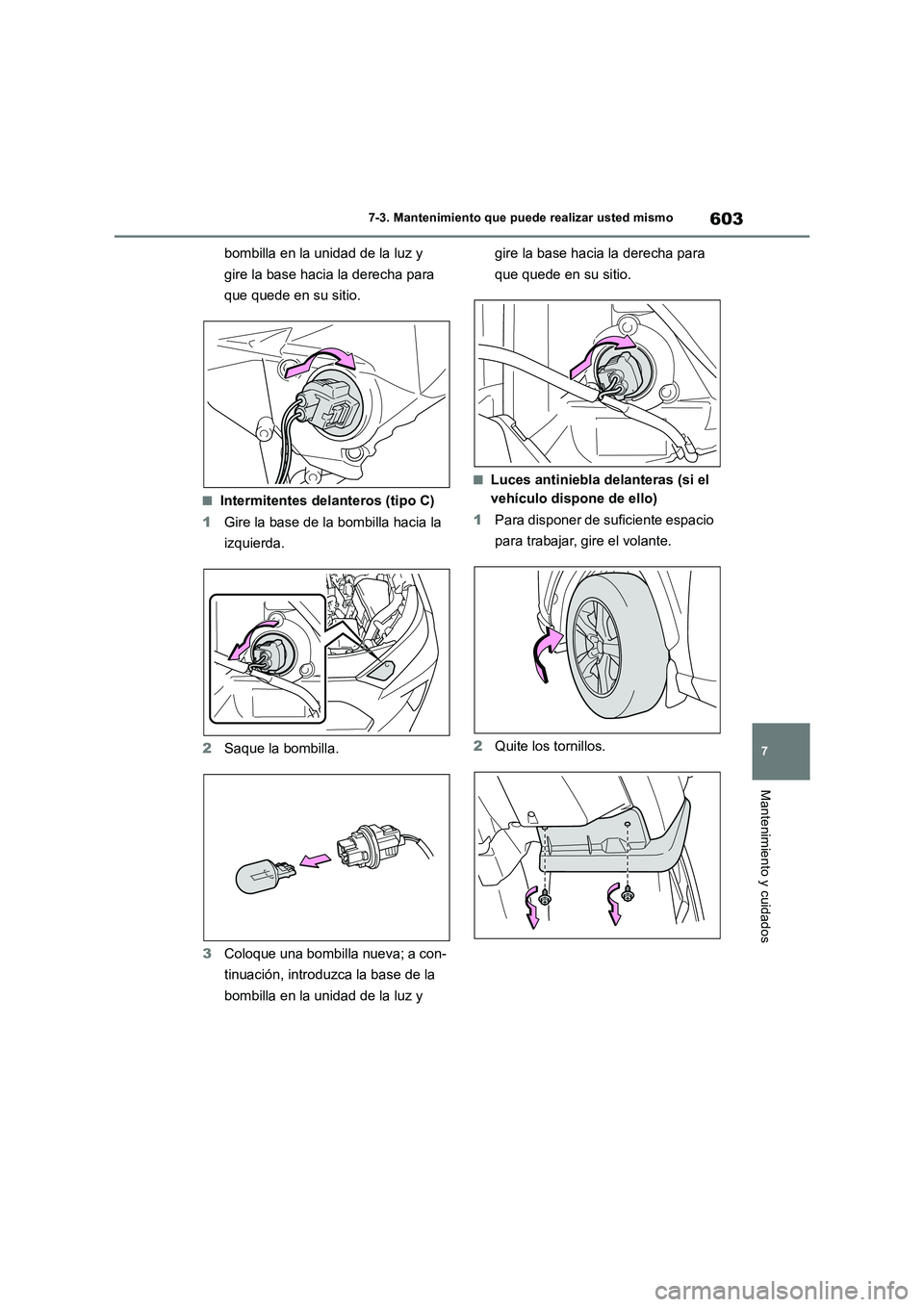

bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.
■Intermitentes delanteros (tipo C)
1Gire la base de la bombilla hacia la
izquierda.
2Saque la bombilla.
3Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y gire la base hacia la derecha para
que quede en su sitio.
■Luces antiniebla delanteras (si el
vehículo dispone de ello)
1Para disponer de suficiente espacio
para trabajar, gire el volante.
2Quite los tornillos.

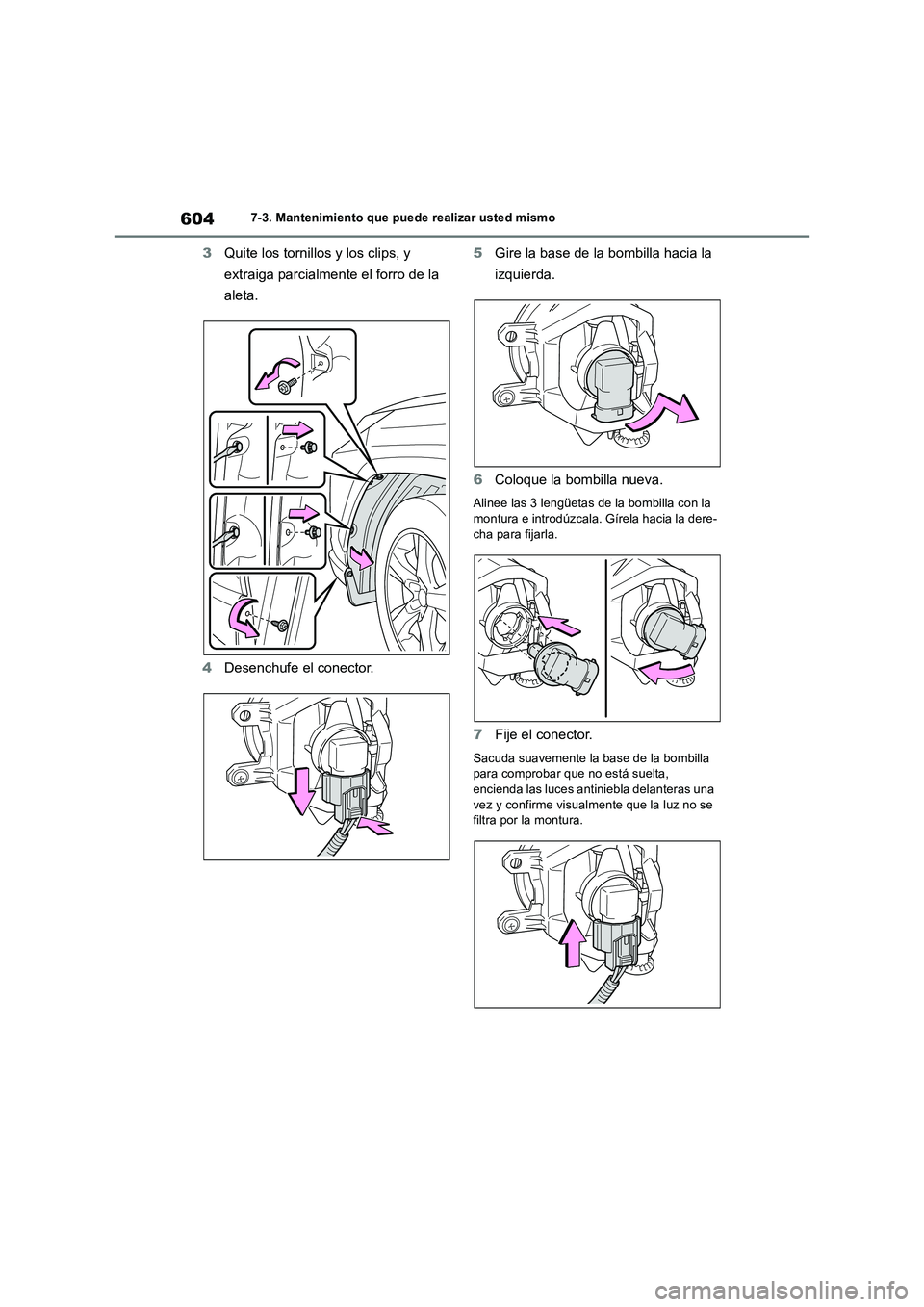

6047-3. Mantenimiento que puede realizar usted mismo
3Quite los tornillos y los clips, y
extraiga parcialmente el forro de la
aleta.
4Desenchufe el conector.5Gire la base de la bombilla hacia la
izquierda.
6Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombilla con la
montura e introdúzcala. Gírela hacia la dere-
cha para fijarla.
7Fije el conector.
Sacuda suavemente la base de la bombilla
para comprobar que no está suelta,
encienda las luces antiniebla delanteras una
vez y confirme visualmente que la luz no se
filtra por la montura.

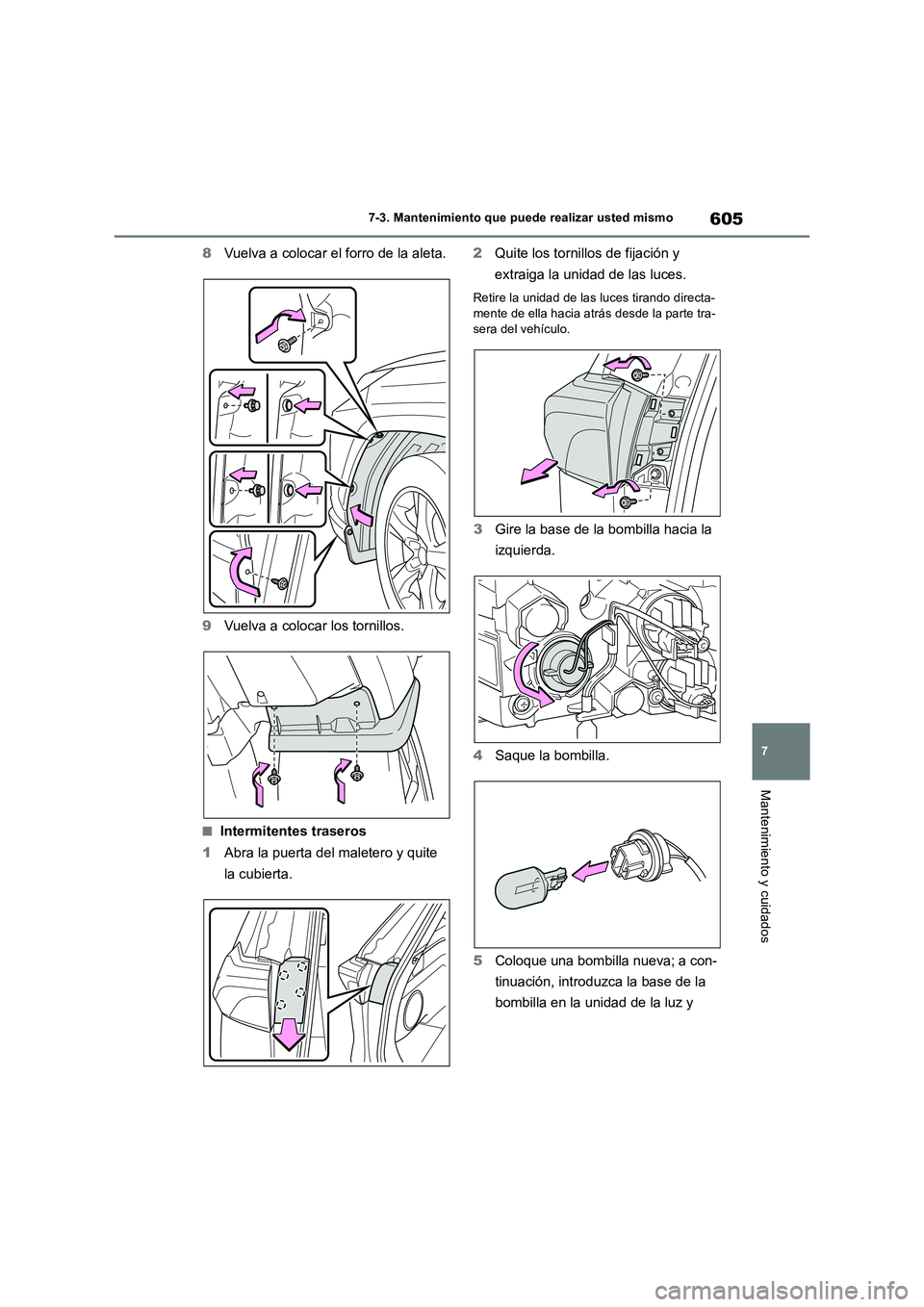

605
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
8Vuelva a colocar el forro de la aleta.
9Vuelva a colocar los tornillos.
■Intermitentes traseros
1Abra la puerta del maletero y quite
la cubierta.2Quite los tornillos de fijación y
extraiga la unidad de las luces.
Retire la unidad de las luces tirando directa-
mente de ella hacia atrás desde la parte tra-
sera del vehículo.
3Gire la base de la bombilla hacia la
izquierda.
4Saque la bombilla.
5Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y

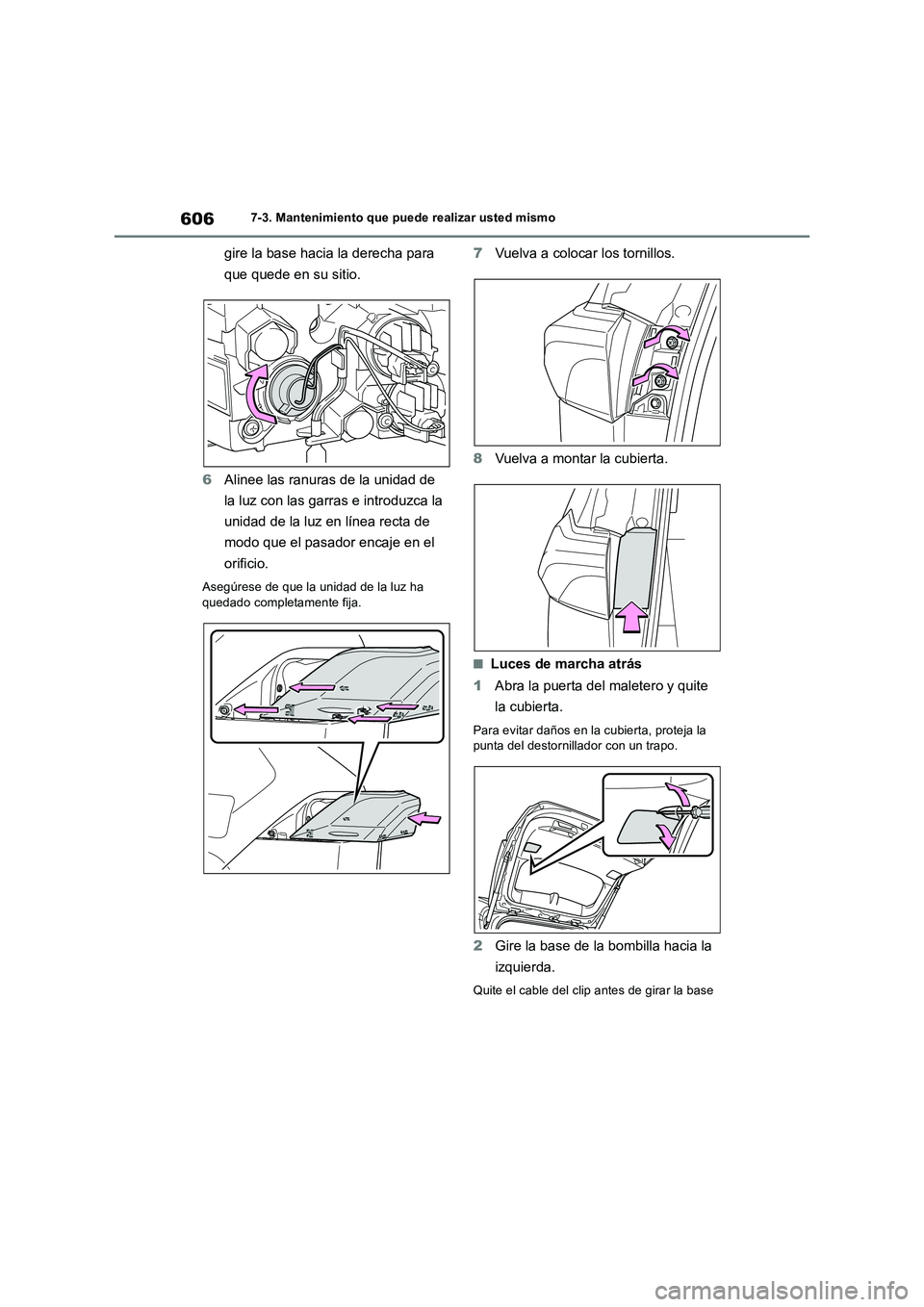

6067-3. Mantenimiento que puede realizar usted mismo
gire la base hacia la derecha para
que quede en su sitio.
6Alinee las ranuras de la unidad de
la luz con las garras e introduzca la
unidad de la luz en línea recta de
modo que el pasador encaje en el
orificio.
Asegúrese de que la unidad de la luz ha
quedado completamente fija.
7Vuelva a colocar los tornillos.
8Vuelva a montar la cubierta.
■Luces de marcha atrás
1Abra la puerta del maletero y quite
la cubierta.
Para evitar daños en la cubierta, proteja la
punta del destornillador con un trapo.
2Gire la base de la bombilla hacia la
izquierda.
Quite el cable del clip antes de girar la base

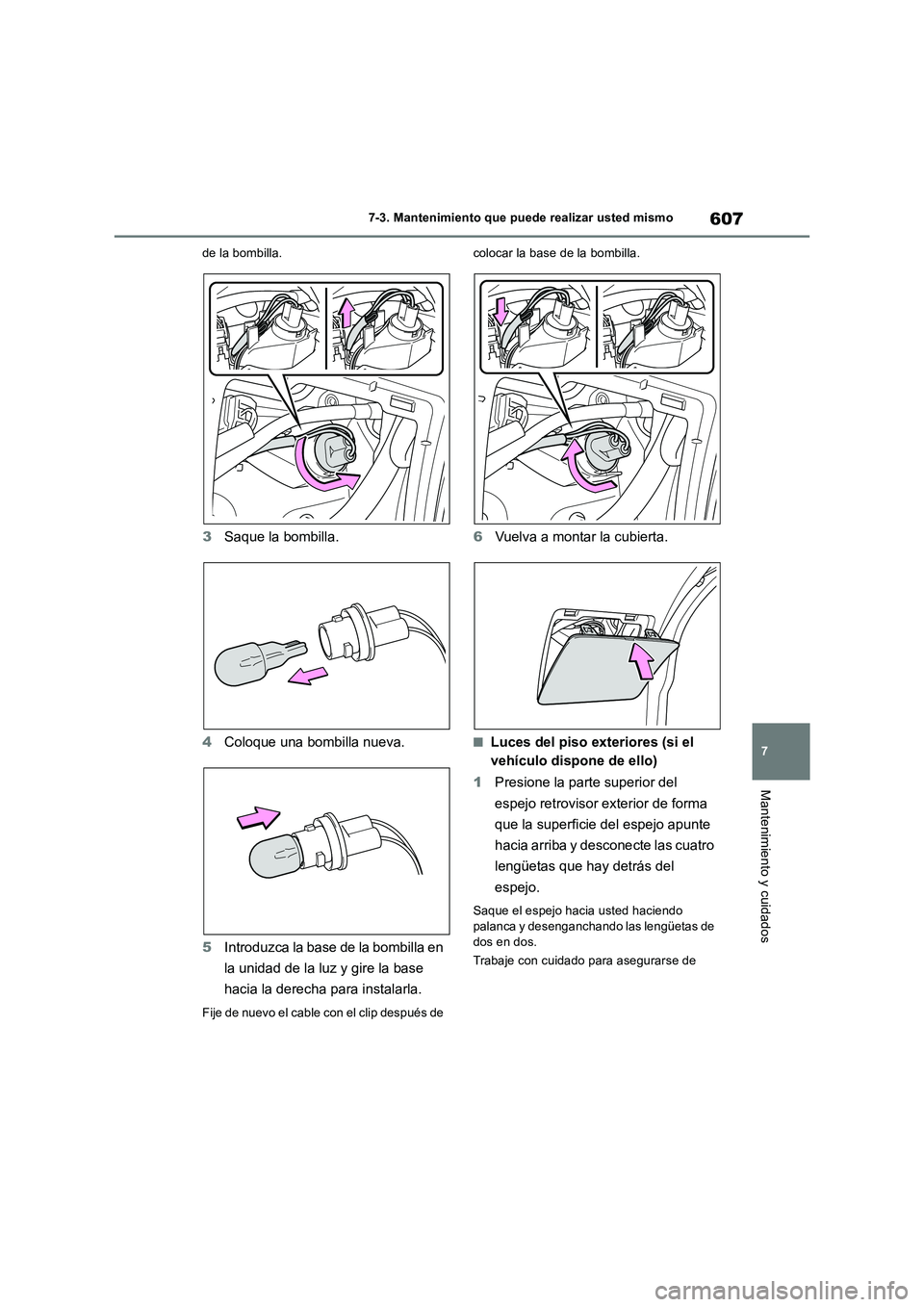

607
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
de la bombilla.
3Saque la bombilla.
4Coloque una bombilla nueva.
5Introduzca la base de la bombilla en
la unidad de la luz y gire la base
hacia la derecha para instalarla.
Fije de nuevo el cable con el clip después de colocar la base de la bombilla.
6Vuelva a montar la cubierta.
■Luces del piso exteriores (si el
vehículo dispone de ello)
1Presione la parte superior del
espejo retrovisor exterior de forma
que la superficie del espejo apunte
hacia arriba y desconecte las cuatro
lengüetas que hay detrás del
espejo.
Saque el espejo hacia usted haciendo
palanca y desenganchando las lengüetas de
dos en dos.
Trabaje con cuidado para asegurarse de

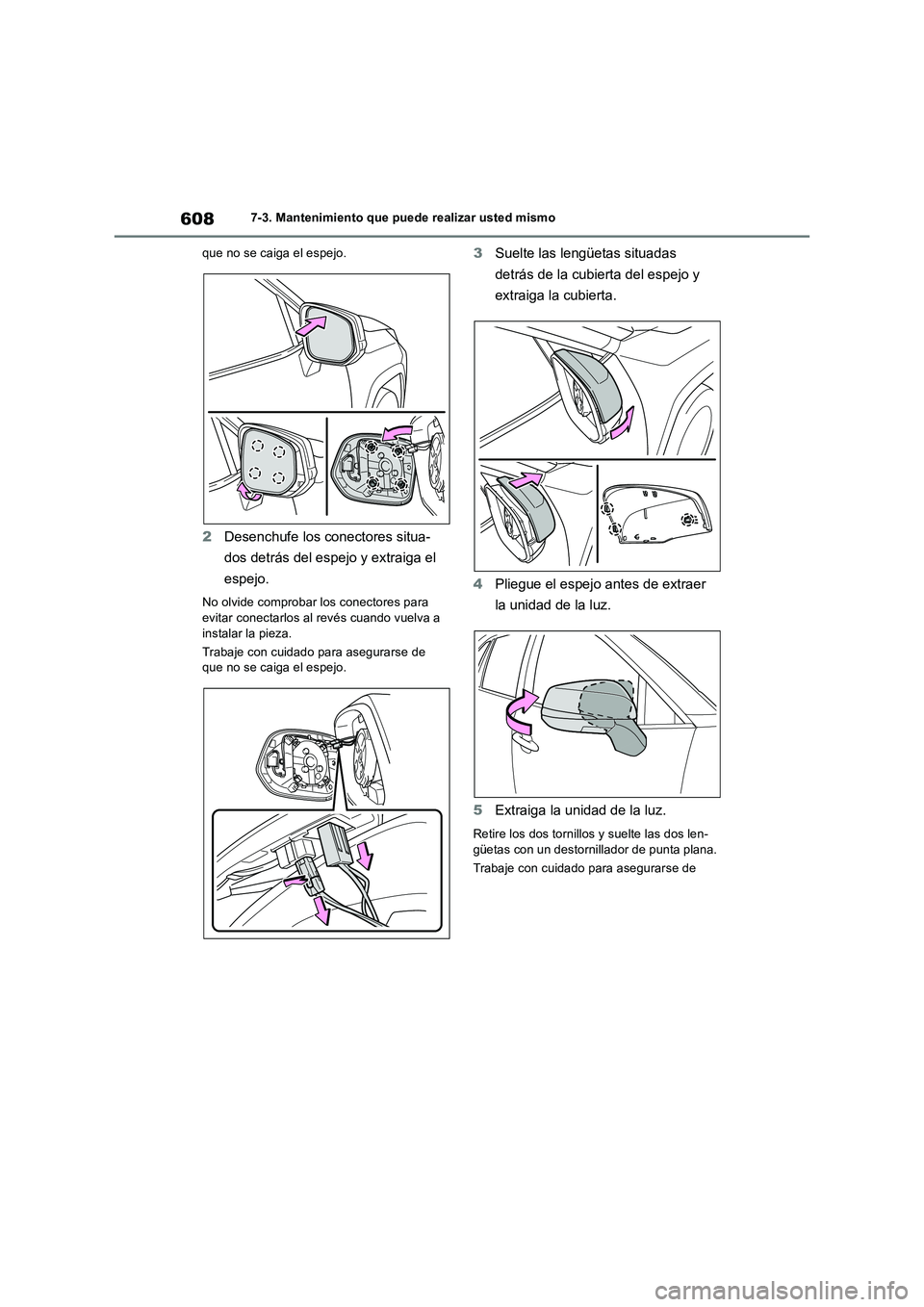

6087-3. Mantenimiento que puede realizar usted mismo
que no se caiga el espejo.
2Desenchufe los conectores situa-
dos detrás del espejo y extraiga el
espejo.
No olvide comprobar los conectores para
evitar conectarlos al revés cuando vuelva a
instalar la pieza.
Trabaje con cuidado para asegurarse de
que no se caiga el espejo.
3Suelte las lengüetas situadas
detrás de la cubierta del espejo y
extraiga la cubierta.
4Pliegue el espejo antes de extraer
la unidad de la luz.
5Extraiga la unidad de la luz.
Retire los dos tornillos y suelte las dos len-
güetas con un destornillador de punta plana.
Trabaje con cuidado para asegurarse de

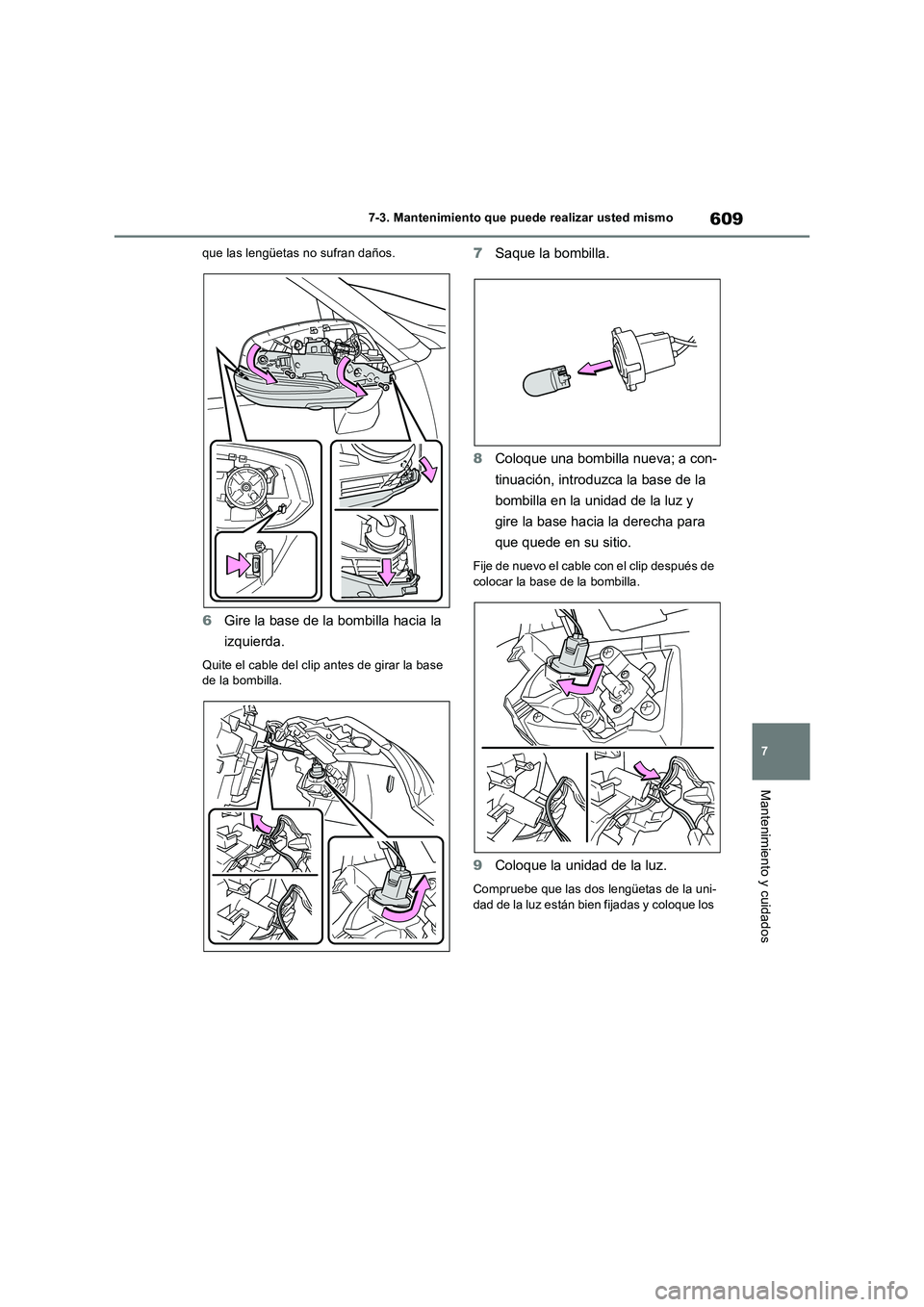

609
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
que las lengüetas no sufran daños.
6Gire la base de la bombilla hacia la
izquierda.
Quite el cable del clip antes de girar la base
de la bombilla.
7Saque la bombilla.
8Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.
Fije de nuevo el cable con el clip después de
colocar la base de la bombilla.
9Coloque la unidad de la luz.
Compruebe que las dos lengüetas de la uni-
dad de la luz están bien fijadas y coloque los

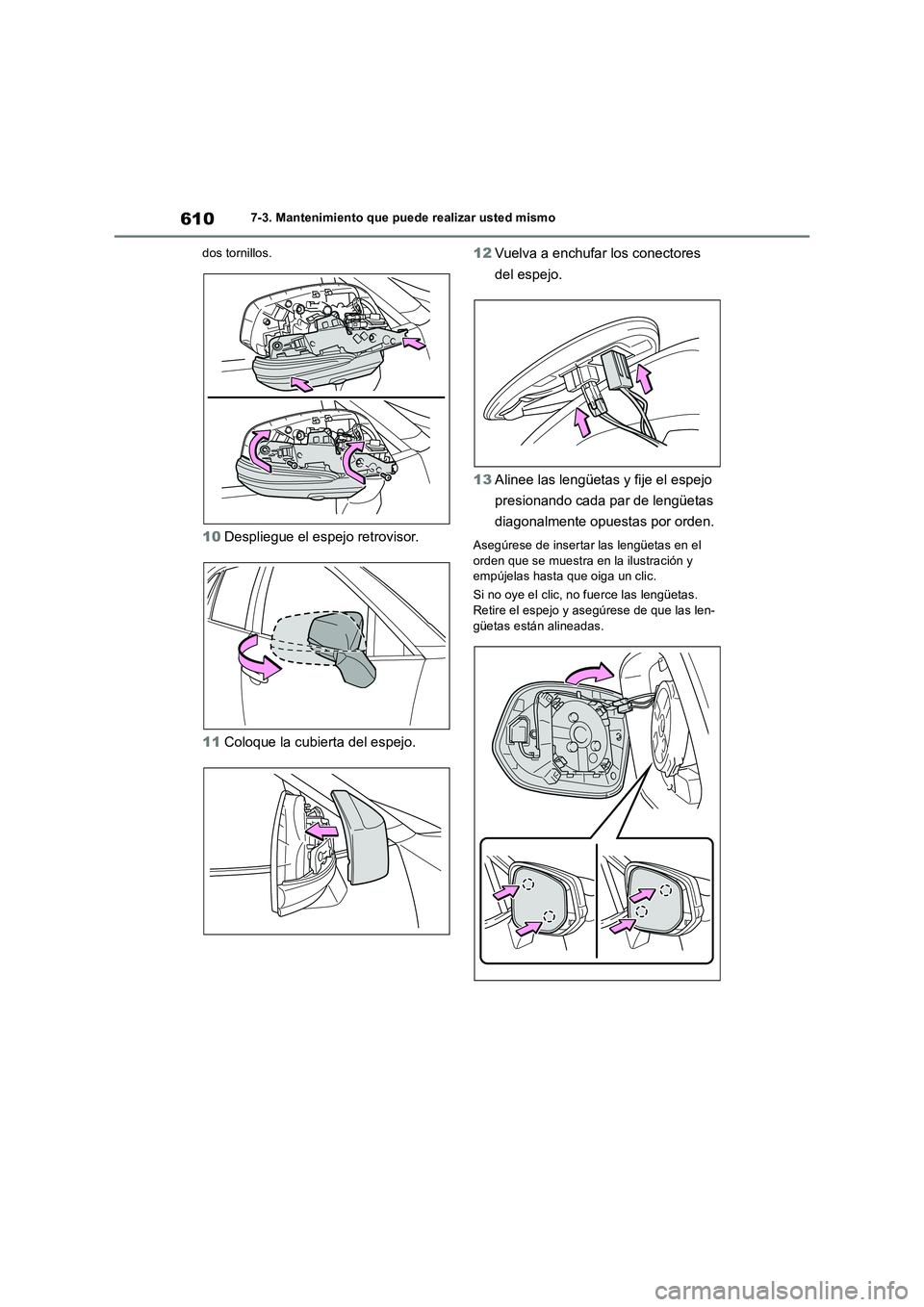

6107-3. Mantenimiento que puede realizar usted mismo
dos tornillos.
10Despliegue el espejo retrovisor.
11Coloque la cubierta del espejo.12Vuelva a enchufar los conectores
del espejo.
13Alinee las lengüetas y fije el espejo
presionando cada par de lengüetas
diagonalmente opuestas por orden.Asegúrese de insertar las lengüetas en el
orden que se muestra en la ilustración y
empújelas hasta que oiga un clic.
Si no oye el clic, no fuerce las lengüetas.
Retire el espejo y asegúrese de que las len-
güetas están alineadas.
