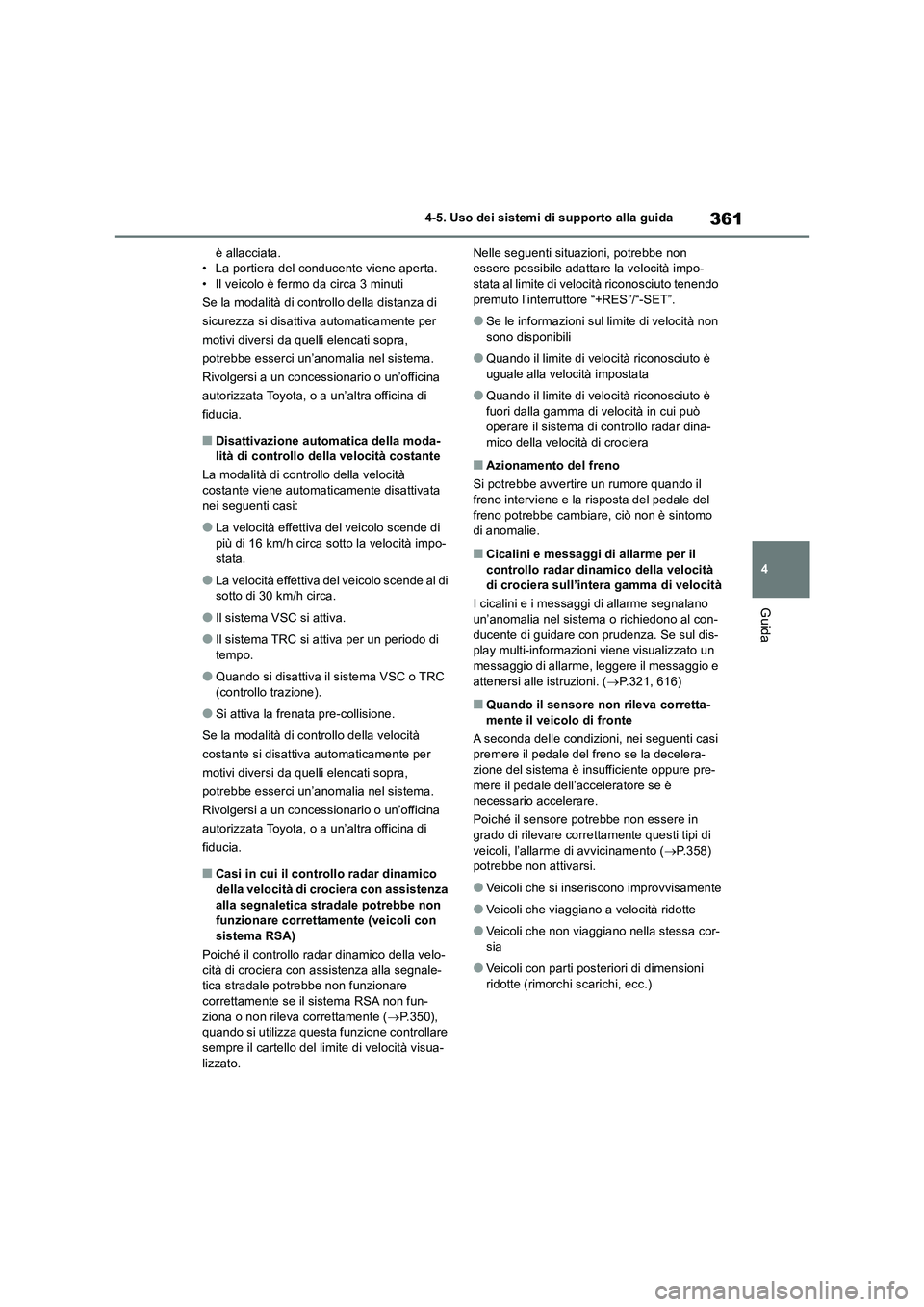

361
4 4-5. Uso dei sistemi di supporto alla guida
Guida
è allacciata.
• La portiera del conducente viene aperta.
• Il veicolo è fermo da circa 3 minuti
Se la modalità di controllo della distanza di
sicurezza si disattiva automaticamente per
motivi diversi da quelli elencati sopra,
potrebbe esserci un’anomalia nel sistema.
Rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.
■Disattivazione automatica della moda-
lità di controllo della velocità costante
La modalità di controllo della velocità
costante viene automaticamente disattivata
nei seguenti casi:
●La velocità effettiva del veicolo scende di
più di 16 km/h circa sotto la velocità impo-
stata.
●La velocità effettiva del veicolo scende al di
sotto di 30 km/h circa.
●Il sistema VSC si attiva.
●Il sistema TRC si attiva per un periodo di
tempo.
●Quando si disattiva il sistema VSC o TRC
(controllo trazione).
●Si attiva la frenata pre-collisione.
Se la modalità di controllo della velocità
costante si disattiva automaticamente per
motivi diversi da quelli elencati sopra,
potrebbe esserci un’anomalia nel sistema.
Rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.
■Casi in cui il controllo radar dinamico
della velocità di crociera con assistenza
alla segnaletica stradale potrebbe non
funzionare correttamente (veicoli con
sistema RSA)
Poiché il controllo radar dinamico della velo-
cità di crociera con assistenza alla segnale-
tica stradale potrebbe non funzionare
correttamente se il sistema RSA non fun-
ziona o non rileva correttamente (P.350),
quando si utilizza questa funzione controllare
sempre il cartello del limite di velocità visua-
lizzato.Nelle seguenti situazioni, potrebbe non
essere possibile adattare la velocità impo-
stata al limite di velocità riconosciuto tenendo
premuto l’interruttore “+RES”/“-SET”.
●Se le informazioni sul limite di velocità non
sono disponibili
●Quando il limite di velocità riconosciuto è
uguale alla velocità impostata
●Quando il limite di velocità riconosciuto è
fuori dalla gamma di velocità in cui può
operare il sistema di controllo radar dina-
mico della velocità di crociera
■Azionamento del freno
Si potrebbe avvertire un rumore quando il
freno interviene e la risposta del pedale del
freno potrebbe cambiare, ciò non è sintomo
di anomalie.
■Cicalini e messaggi di allarme per il
controllo radar dinamico della velocità
di crociera sull’intera gamma di velocità
I cicalini e i messaggi di allarme segnalano
un’anomalia nel sistema o richiedono al con-
ducente di guidare con prudenza. Se sul dis-
play multi-informazioni viene visualizzato un
messaggio di allarme, leggere il messaggio e
attenersi alle istruzioni. (P.321, 616)
■Quando il sensore non rileva corretta-
mente il veicolo di fronte
A seconda delle condizioni, nei seguenti casi
premere il pedale del freno se la decelera-
zione del sistema è insufficiente oppure pre-
mere il pedale dell’acceleratore se è
necessario accelerare.
Poiché il sensore potrebbe non essere in
grado di rilevare correttamente questi tipi di
veicoli, l’allarme di avvicinamento (P.358)
potrebbe non attivarsi.
●Veicoli che si inseriscono improvvisamente
●Veicoli che viaggiano a velocità ridotte
●Veicoli che non viaggiano nella stessa cor-
sia
●Veicoli con parti posteriori di dimensioni
ridotte (rimorchi scarichi, ecc.)

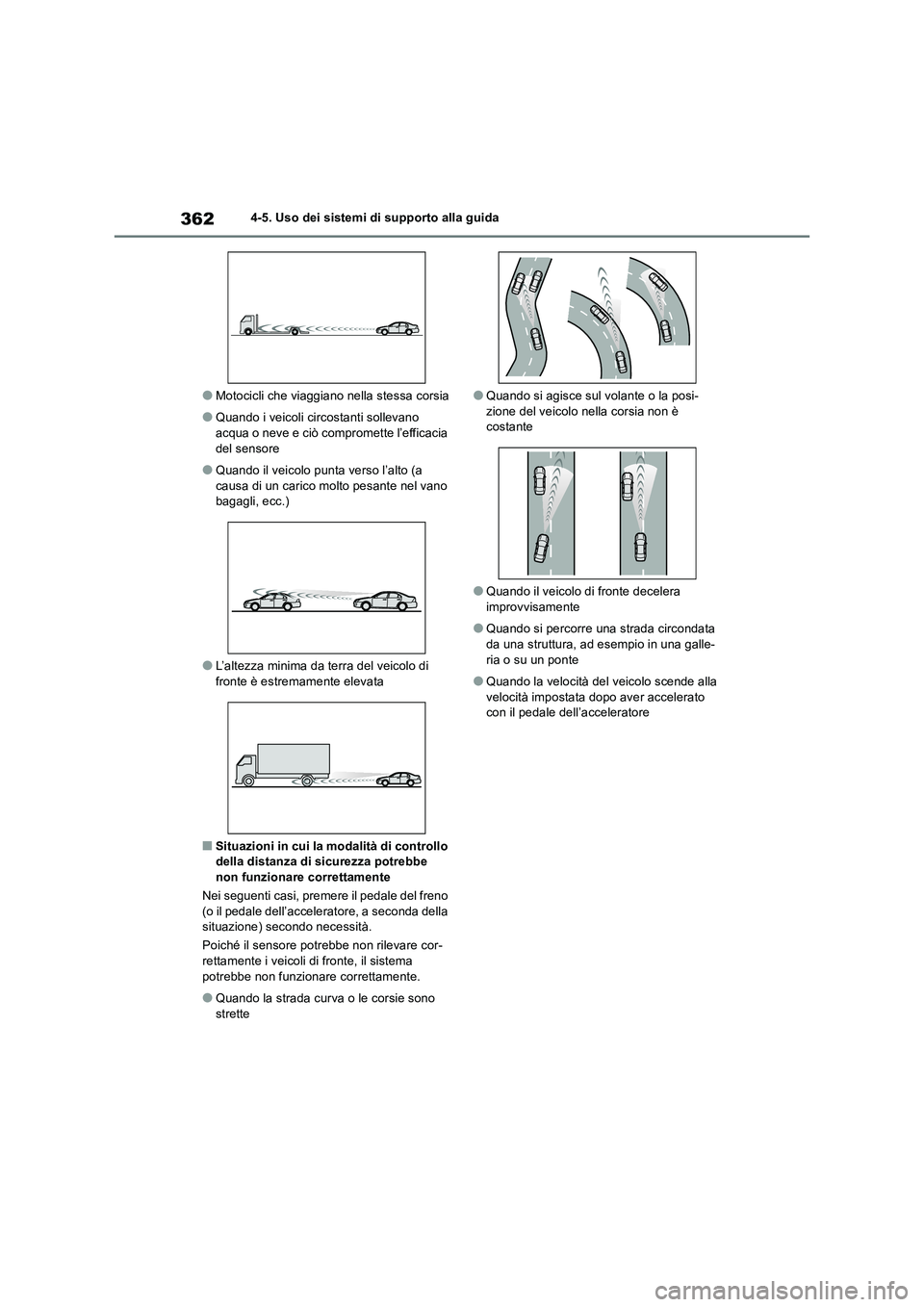

3624-5. Uso dei sistemi di supporto alla guida
●Motocicli che viaggiano nella stessa corsia
●Quando i veicoli circostanti sollevano
acqua o neve e ciò compromette l’efficacia del sensore
●Quando il veicolo punta verso l’alto (a causa di un carico molto pesante nel vano bagagli, ecc.)
●L’altezza minima da terra del veicolo di fronte è estremamente elevata
■Situazioni in cui la modalità di controllo della distanza di sicurezza potrebbe
non funzionare correttamente
Nei seguenti casi, premere il pedale del freno (o il pedale dell’acceleratore, a seconda della situazione) secondo necessità.
Poiché il sensore potrebbe non rilevare cor-
rettamente i veicoli di fronte, il sistema potrebbe non funzionare correttamente.
●Quando la strada curva o le corsie sono strette
●Quando si agisce sul volante o la posi-zione del veicolo nella corsia non è costante
●Quando il veicolo di fronte decelera improvvisamente
●Quando si percorre una strada circondata da una struttura, ad esempio in una galle-
ria o su un ponte
●Quando la velocità del veicolo scende alla
velocità impostata dopo aver accelerato con il pedale dell’acceleratore

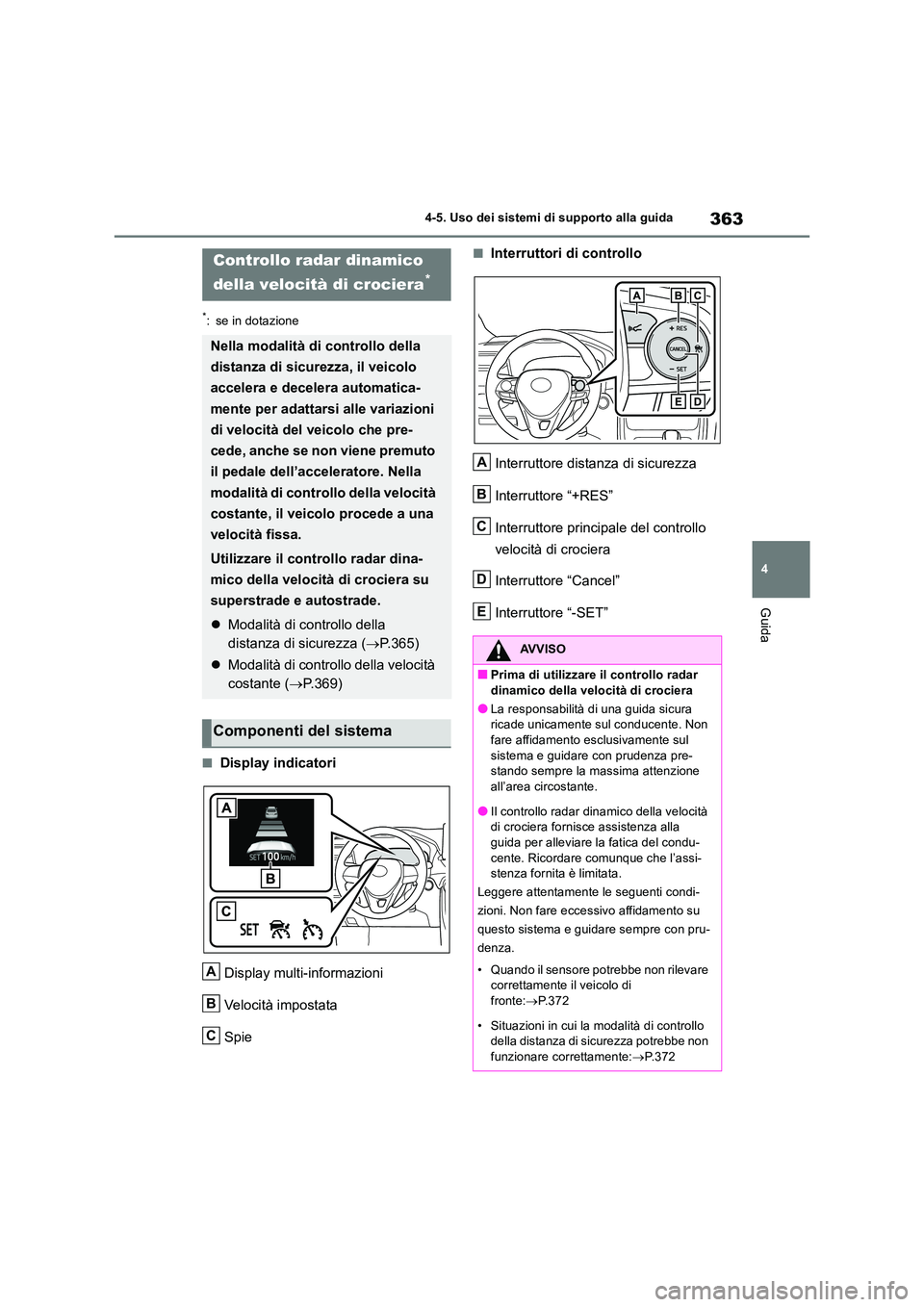

363
4
4-5. Uso dei sistemi di supporto alla guida
Guida
*: se in dotazione
■Display indicatori
Display multi-informazioni
Velocità impostata
Spie
■Interruttori di controllo
Interruttore distanza di sicurezza
Interruttore “+RES”
Interruttore principale del controllo
velocità di crociera
Interruttore “Cancel”
Interruttore “-SET”
Controllo radar dinamico
della velocità di crociera*
Nella modalità di controllo della
distanza di sicurezza, il veicolo
accelera e decelera automatica-
mente per adattarsi alle variazioni
di velocità del veicolo che pre-
cede, anche se non viene premuto
il pedale dell’acceleratore. Nella
modalità di controllo della velocità
costante, il veicolo procede a una
velocità fissa.
Utilizzare il controllo radar dina-
mico della velocità di crociera su
superstrade e autostrade.
 Modalità di controllo della
distanza di sicurezza ( P.365)
 Modalità di controllo della velocità
costante ( P.369)
Componenti del sistema
A
B
C
AVVISO
■Prima di utilizzare il controllo radar
dinamico della velocità di crociera
●La responsabilità di una guida sicura ricade unicamente sul conducente. Non fare affidamento esclusivamente sul
sistema e guidare con prudenza pre- stando sempre la massima attenzione all’area circostante.
●Il controllo radar dinamico della velocità di crociera fornisce assistenza alla guida per alleviare la fatica del condu-
cente. Ricordare comunque che l’assi- stenza fornita è limitata.
Leggere attentamente le seguenti condi-
zioni. Non fare eccessivo affidamento su
questo sistema e guidare sempre con pru-
denza.
• Quando il sensore potrebbe non rilevare correttamente il veicolo di fronte: P. 3 7 2
• Situazioni in cui la modalità di controllo della distanza di sicurezza potrebbe non funzionare correttamente: P.372
A
B
C
D
E

3644-5. Uso dei sistemi di supporto alla guida
AVVISO
●Impostare la velocità in base ai limiti di
velocità, alla quantità di traffico, alle condizioni stradali e atmosferiche, ecc. È responsabilità del conducente control-
lare la velocità impostata.
●Anche quando il sistema funziona cor- rettamente, la percezione che il sistema
ha del veicolo che precede potrebbe essere diversa da quella del condu-cente. Il conducente deve pertanto pre-
stare sempre la massima attenzione, valutare il pericolo in ogni situazione e guidare con prudenza. Fare affidamento
esclusivamente sul sistema o presup- porre che questo possa garantire la sicurezza durante la guida può causare
incidenti, con il rischio di lesioni gravi, anche letali.
●Quando non è in uso, spegnere il con-
trollo radar dinamico della velocità di crociera tramite l’interruttore principale del controllo velocità di crociera.
■Precauzioni relative ai sistemi di assistenza alla guida
Poiché l’assistenza fornita dal sistema è limitata, osservare le seguenti precauzioni.
Il mancato rispetto potrebbe causare un incidente con il rischio di lesioni gravi,
anche letali.
●Assistenza al conducente nella misura- zione della distanza dal veicolo di fronte
Il controllo radar dinamico della velocità di
crociera è progettato esclusivamente per
aiutare il conducente a stabilire la distanza
tra il proprio veicolo e un determinato vei-
colo che lo precede. Non è un dispositivo
che consente di guidare in modo distratto
o sconsiderato, né un sistema che può
assistere il conducente in condizioni di
visibilità ridotta.
È pertanto necessario che il conducente
presti particolare attenzione alla zona cir-
costante al veicolo.
●Assistenza al conducente nella valuta- zione della distanza corretta dal veicolo
di fronte
Il controllo radar dinamico della velocità di
crociera stabilisce se la distanza tra il vei-
colo del conducente e un determinato vei-
colo che lo precede si trova entro una
determinata gamma. Il sistema non è in
grado di eseguire alcun altro tipo di valuta-
zione. Pertanto, è assolutamente necessa-
rio che il conducente resti vigile e
stabilisca personalmente se ciascuna
situazione presenta dei pericoli.
●Assistenza al conducente nella guida del veicolo
Il controllo radar dinamico della velocità di
crociera non dispone di funzioni in grado di
prevenire o evitare eventuali scontri con i
veicoli di fronte. Pertanto, in situazioni di
potenziale pericolo, il conducente deve
assumere il controllo diretto e immediato
del veicolo e intervenire in modo adeguato
per garantire la sicurezza di tutte le per-
sone interessate.
■Situazioni in cui il controllo radar dinamico della velocità di crociera non è indicato
Non utilizzare il controllo radar dinamico
della velocità di crociera nelle seguenti cir- costanze. La velocità potrebbe non essere controllata in modo adeguato, con conse-
guente rischio di incidenti e di lesioni gravi, anche letali.
●Strade su cui sono presenti pedoni, cicli-sti e utenti della strada simili.
●Con traffico intenso
●Su strade con curve strette
●Su strade tortuose
●Su strade sdrucciolevoli, come in caso di pioggia, ghiaccio o neve

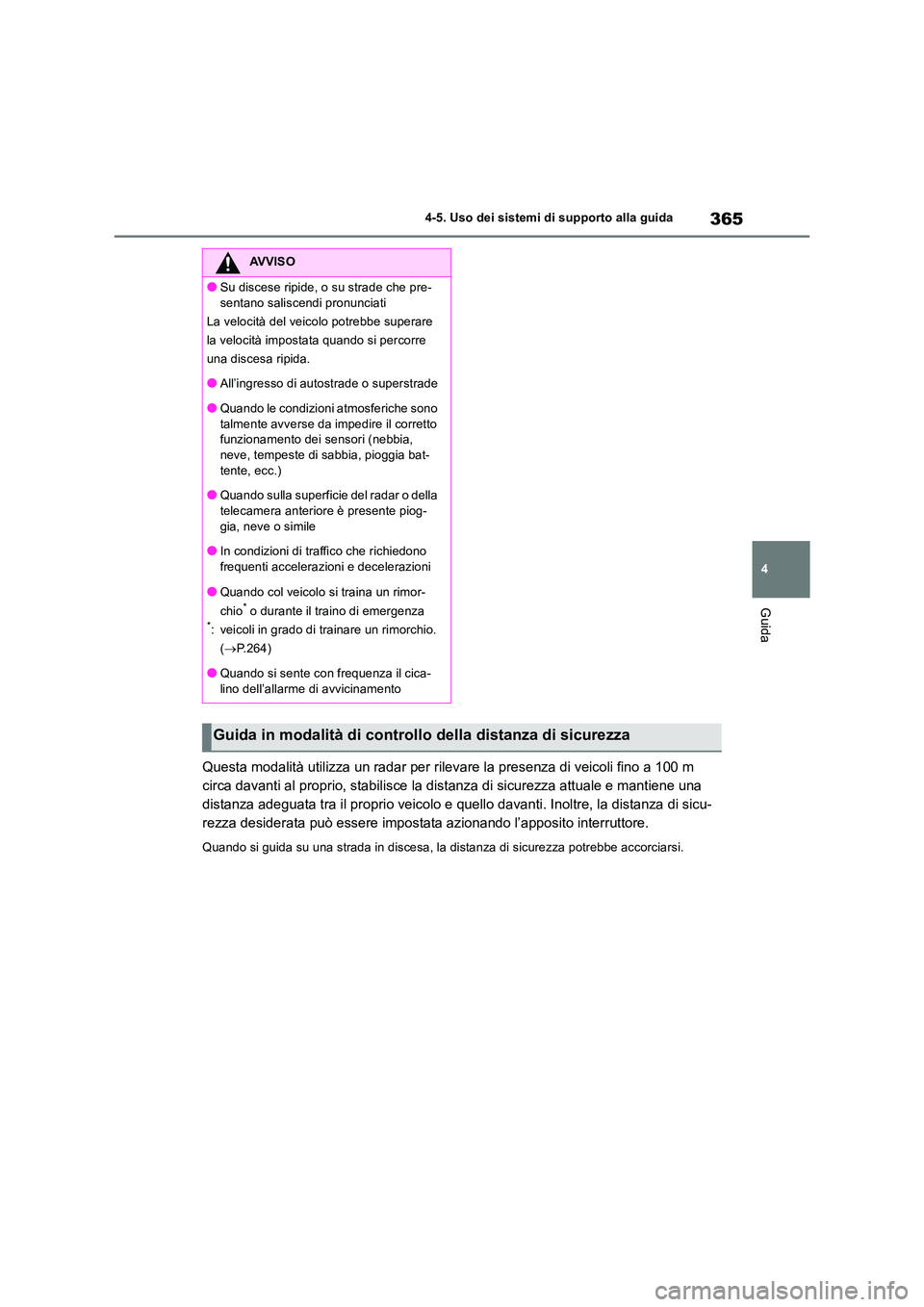

365
4
4-5. Uso dei sistemi di supporto alla guida
Guida
Questa modalità utilizza un radar per rilevare la presenza di veicoli fino a 100 m
circa davanti al proprio, stabilisce la distanza di sicurezza attuale e mantiene una
distanza adeguata tra il proprio veicolo e quello davanti. Inoltre, la distanza di sicu-
rezza desiderata può essere impostata azionando l’apposito interruttore.
Quando si guida su una strada in discesa, la distanza di sicurezza potrebbe accorciarsi.
AVVISO
●Su discese ripide, o su strade che pre-
sentano saliscendi pronunciati
La velocità del veicolo potrebbe superare
la velocità impostata quando si percorre
una discesa ripida.
●All’ingresso di autostrade o superstrade
●Quando le condizioni atmosferiche sono
talmente avverse da impedire il corretto funzionamento dei sensori (nebbia, neve, tempeste di sabbia, pioggia bat-
tente, ecc.)
●Quando sulla superficie del radar o della telecamera anteriore è presente piog-
gia, neve o simile
●In condizioni di traffico che richiedono frequenti accelerazioni e decelerazioni
●Quando col veicolo si traina un rimor-
chio* o durante il traino di emergenza*: veicoli in grado di trainare un rimorchio.
( P.264)
●Quando si sente con frequenza il cica-
lino dell’allarme di avvicinamento
Guida in modalità di controllo della distanza di sicurezza

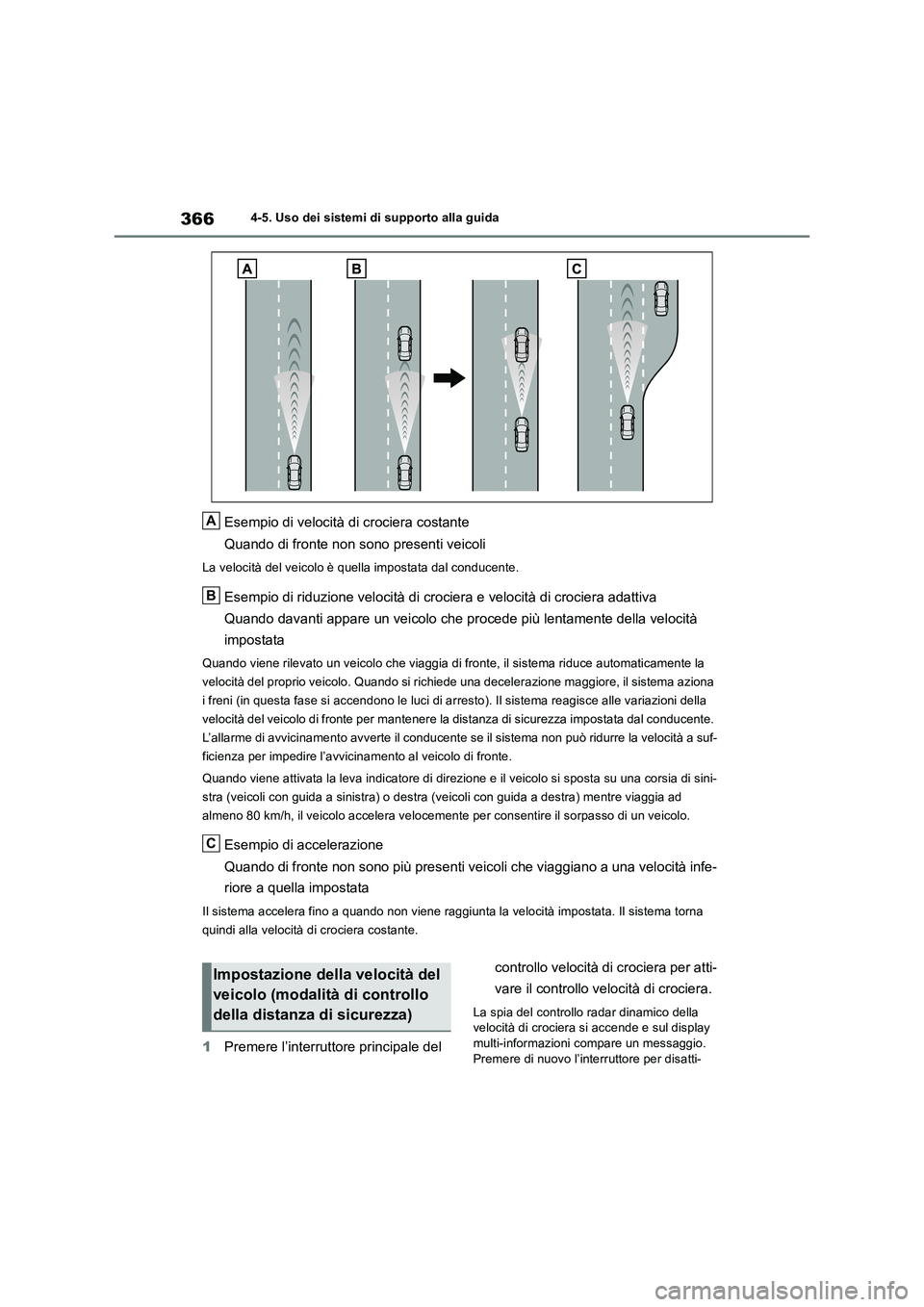

3664-5. Uso dei sistemi di supporto alla guida
Esempio di velocità di crociera costante
Quando di fronte non sono presenti veicoli
La velocità del veicolo è quella impostata dal conducente.
Esempio di riduzione velocità di crociera e velocità di crociera adattiva
Quando davanti appare un veicolo che procede più lentamente della velocità
impostata
Quando viene rilevato un veicolo che viaggia di fronte, il sistema riduce automaticamente la
velocità del proprio veicolo. Quando si richiede una decelerazione maggiore, il sistema aziona
i freni (in questa fase si accendono le luci di arresto). Il sistema reagisce alle variazioni della
velocità del veicolo di fronte per mantenere la distanza di sicurezza impostata dal conducente.
L’allarme di avvicinamento avverte il conducente se il sistema non può ridurre la velocità a suf-
ficienza per impedire l’avvicinamento al veicolo di fronte.
Quando viene attivata la leva indicatore di direzione e il veicolo si sposta su una corsia di sini-
stra (veicoli con guida a sinistra) o destra (veicoli con guida a destra) mentre viaggia ad
almeno 80 km/h, il veicolo accelera velocemente per consentire il sorpasso di un veicolo.
Esempio di accelerazione
Quando di fronte non sono più presenti veicoli che viaggiano a una velocità infe-
riore a quella impostata
Il sistema accelera fino a quando non viene raggiunta la velocità impostata. Il sistema torna
quindi alla velocità di crociera costante.
1Premere l’interruttore principale del controllo velocità di crociera per atti-
vare il controllo velocità di crociera.
La spia del controllo radar dinamico della
velocità di crociera si accende e sul display
multi-informazioni compare un messaggio.
Premere di nuovo l’interruttore per disatti-
A
B
C
Impostazione della velocità del
veicolo (modalità di controllo
della distanza di sicurezza)

367
4
4-5. Uso dei sistemi di supporto alla guida
Guida

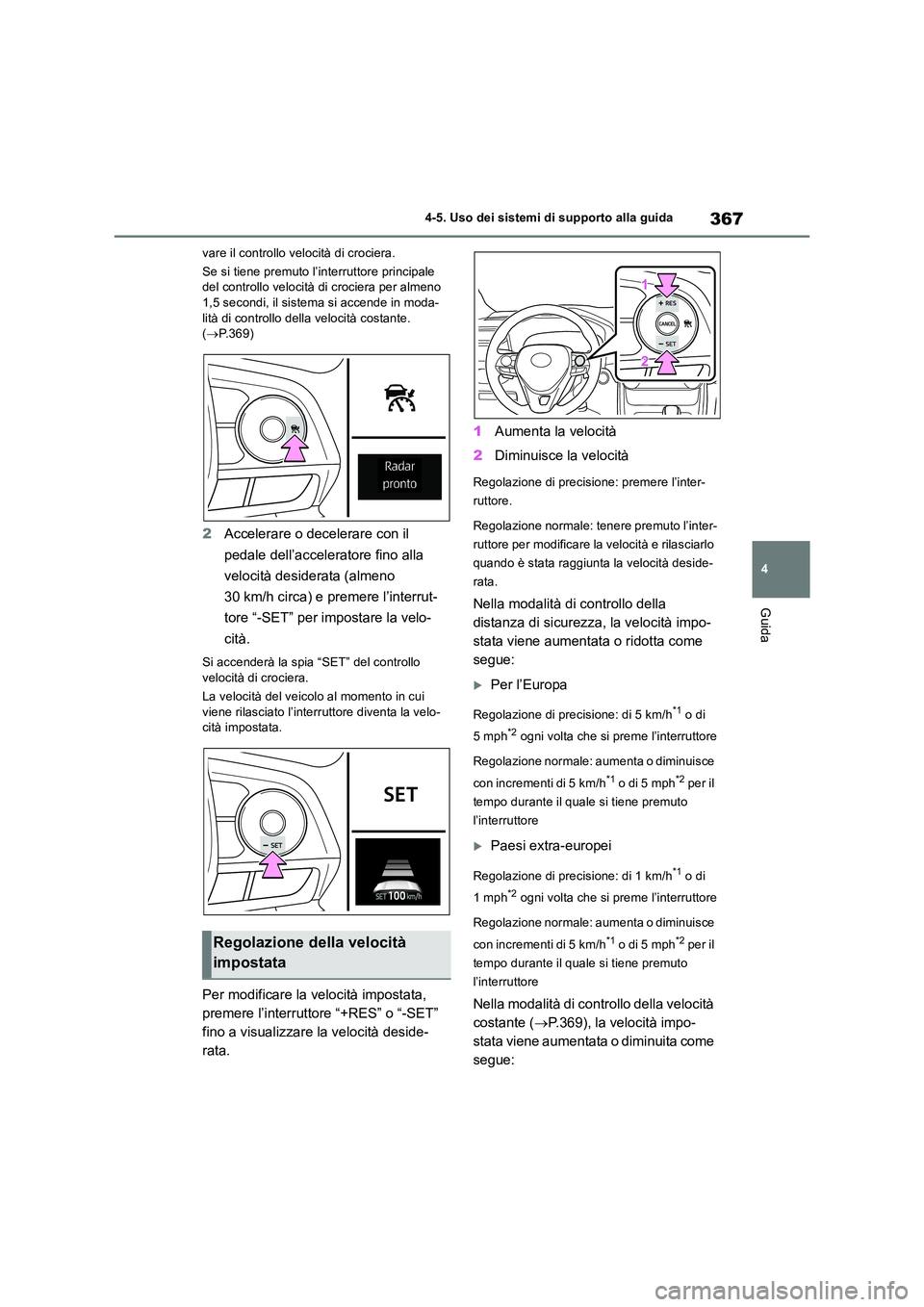

vare il controllo velocità di crociera.
Se si tiene premuto l’interruttore principale del controllo velocità di crociera per almeno 1,5 secondi, il sistema si accende in moda-
lità di controllo della velocità costante. ( P.369)
2Accelerare o decelerare con il
pedale dell’acceleratore fino alla
velocità desiderata (almeno
30 km/h circa) e premere l’interrut-
tore “-SET” per impostare la velo-
cità.
Si accenderà la spia “SET” del controllo
velocità di crociera.
La velocità del veicolo al momento in cui viene rilasciato l’interruttore diventa la velo-cità impostata.
Per modificare la velocità impostata,
premere l’interruttore “+RES” o “-SET”
fino a visualizzare la velocità deside-
rata.
1 Aumenta la velocità
2 Diminuisce la velocità
Regolazione di precisione: premere l’inter-
ruttore.
Regolazione normale: tenere premuto l’inter-
ruttore per modificare la velocità e rilasciarlo
quando è stata raggiunta la velocità deside-
rata.
Nella modalità di controllo della
distanza di sicurezza, la velocità impo-
stata viene aumentata o ridotta come
segue:
Per l’Europa
Regolazione di precisione: di 5 km/h*1 o di
5mph*2 ogni volta che si preme l’interruttore
Regolazione normale: aumenta o diminuisce
con incrementi di 5 km/h*1 o di 5 mph*2 per il
tempo durante il quale si tiene premuto
l’interruttore
Paesi extra-europei
Regolazione di precisione: di 1 km/h*1 o di
1mph*2 ogni volta che si preme l’interruttore
Regolazione normale: aumenta o diminuisce
con incrementi di 5 km/h*1 o di 5 mph*2 per il
tempo durante il quale si tiene premuto
l’interruttore
Nella modalità di controllo della velocità
costante ( P.369), la velocità impo-
stata viene aumentata o diminuita come
segue:
Regolazione della velocità
impostata

3684-5. Uso dei sistemi di supporto alla guida

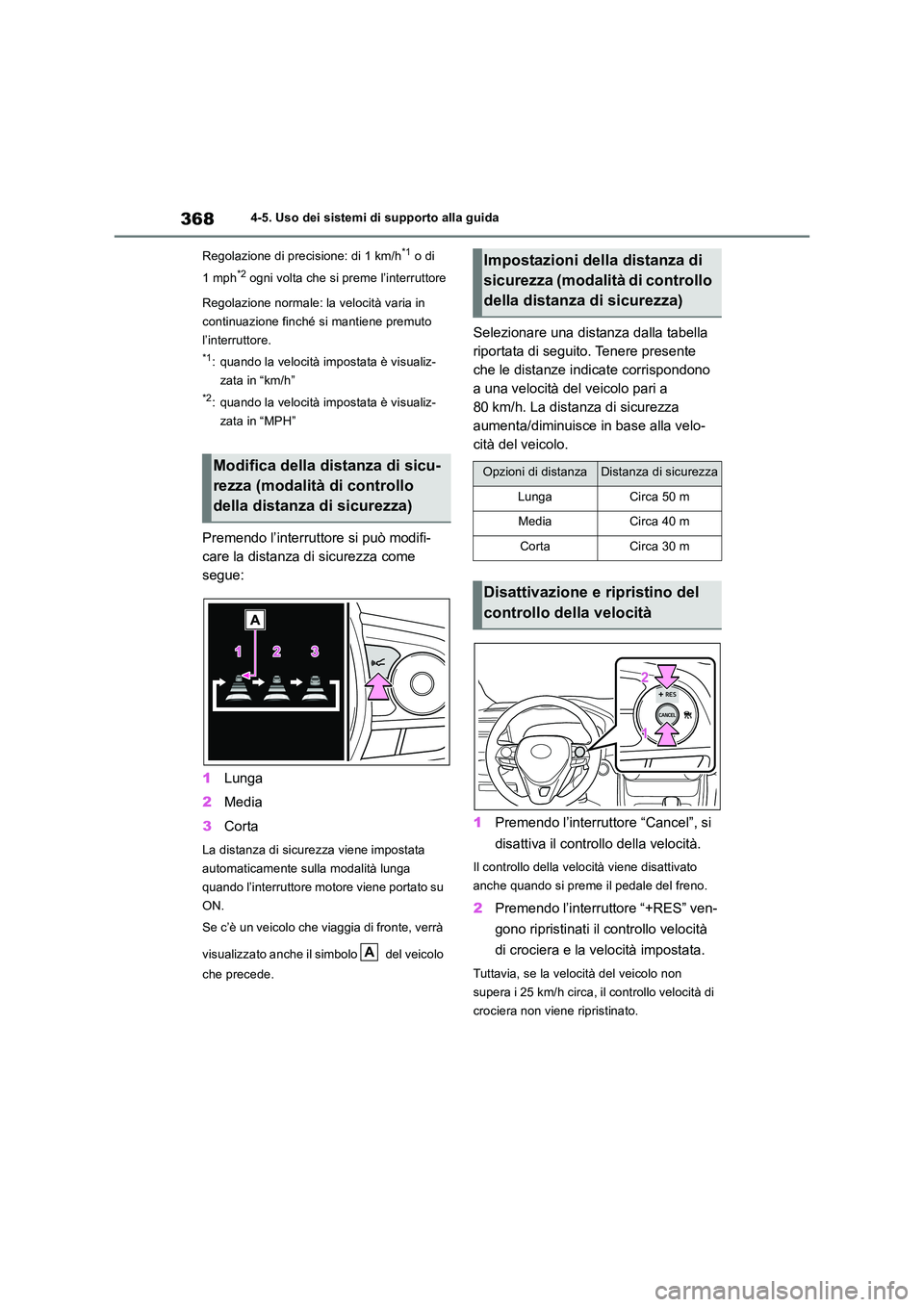

Regolazione di precisione: di 1 km/h*1 o di
1mph*2 ogni volta che si preme l’interruttore
Regolazione normale: la velocità varia in
continuazione finché si mantiene premuto
l’interruttore.
*1: quando la velocità impostata è visualiz-
zata in “km/h”
*2: quando la velocità impostata è visualiz-
zata in “MPH”
Premendo l’interruttore si può modifi-
care la distanza di sicurezza come
segue:
1 Lunga
2 Media
3 Corta
La distanza di sicurezza viene impostata
automaticamente sulla modalità lunga
quando l’interruttore motore viene portato su
ON.
Se c’è un veicolo che viaggia di fronte, verrà
visualizzato anche il simbolo del veicolo
che precede.
Selezionare una distanza dalla tabella
riportata di seguito. Tenere presente
che le distanze indicate corrispondono
a una velocità del veicolo pari a
80 km/h. La distanza di sicurezza
aumenta/diminuisce in base alla velo-
cità del veicolo.
1 Premendo l’interruttore “Cancel”, si
disattiva il controllo della velocità.
Il controllo della velocità viene disattivato
anche quando si preme il pedale del freno.
2 Premendo l’interruttore “+RES” ven-
gono ripristinati il controllo velocità
di crociera e la velocità impostata.
Tuttavia, se la velocità del veicolo non
supera i 25 km/h circa, il controllo velocità di
crociera non viene ripristinato.
Modifica della distanza di sicu-
rezza (modalità di controllo
della distanza di sicurezza)
A
Impostazioni della distanza di
sicurezza (modalità di controllo
della distanza di sicurezza)
Opzioni di distanzaDistanza di sicurezza
LungaCirca 50 m
MediaCirca 40 m
CortaCirca 30 m
Disattivazione e ripristino del
controllo della velocità

369
4 4-5. Uso dei sistemi di supporto alla guida
Guida

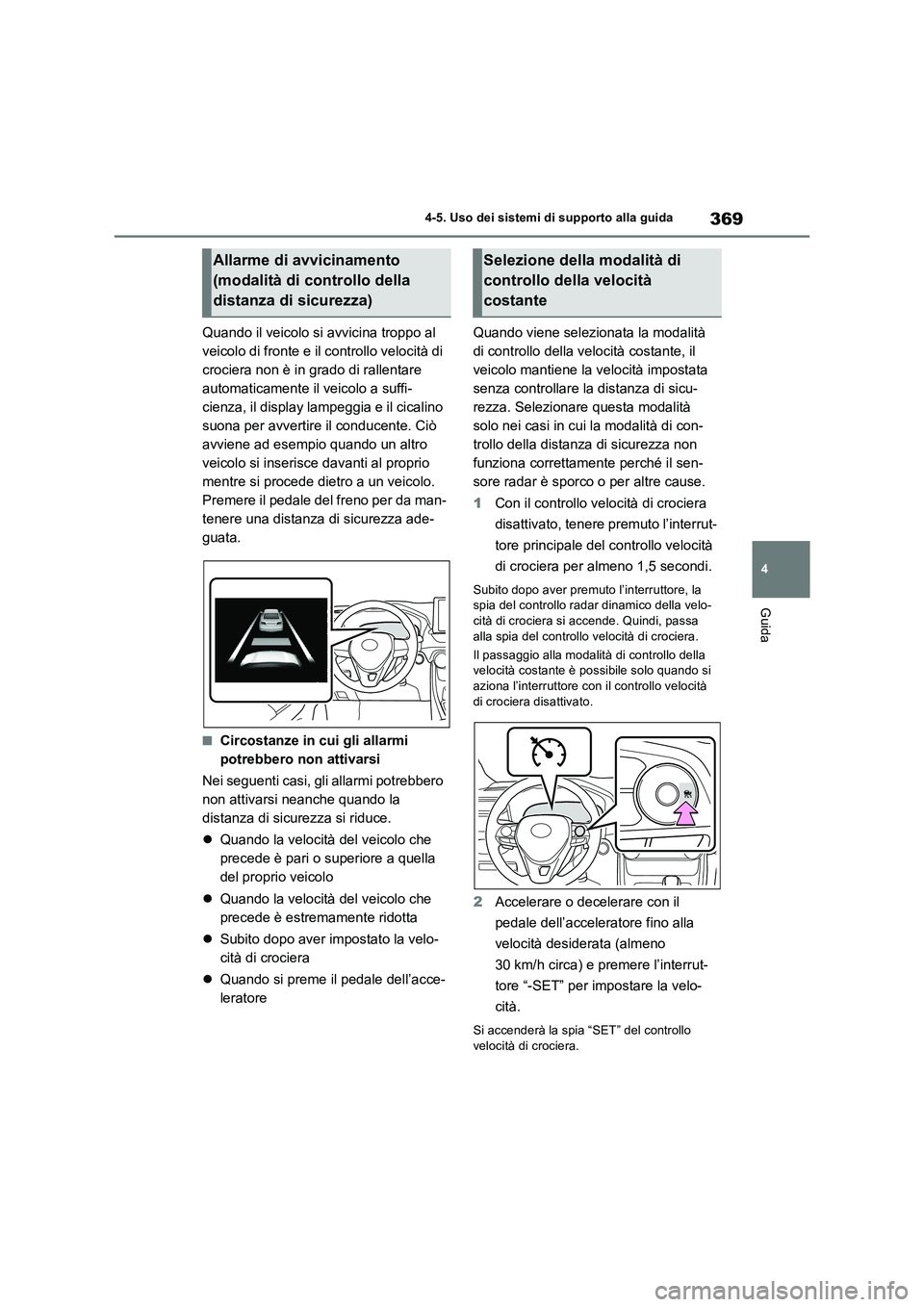

Quando il veicolo si avvicina troppo al
veicolo di fronte e il controllo velocità di
crociera non è in grado di rallentare
automaticamente il veicolo a suffi-
cienza, il display lampeggia e il cicalino
suona per avvertire il conducente. Ciò
avviene ad esempio quando un altro
veicolo si inserisce davanti al proprio
mentre si procede dietro a un veicolo.
Premere il pedale del freno per da man-
tenere una distanza di sicurezza ade-
guata.
■Circostanze in cui gli allarmi
potrebbero non attivarsi
Nei seguenti casi, gli allarmi potrebbero
non attivarsi neanche quando la
distanza di sicurezza si riduce.
Quando la velocità del veicolo che
precede è pari o superiore a quella
del proprio veicolo
Quando la velocità del veicolo che
precede è estremamente ridotta
Subito dopo aver impostato la velo-
cità di crociera
Quando si preme il pedale dell’acce-
leratoreQuando viene selezionata la modalità
di controllo della velocità costante, il
veicolo mantiene la velocità impostata
senza controllare la distanza di sicu-
rezza. Selezionare questa modalità
solo nei casi in cui la modalità di con-
trollo della distanza di sicurezza non
funziona correttamente perché il sen-
sore radar è sporco o per altre cause.
1Con il controllo velocità di crociera
disattivato, tenere premuto l’interrut-
tore principale del controllo velocità
di crociera per almeno 1,5 secondi.
Subito dopo aver premuto l’interruttore, la
spia del controllo radar dinamico della velo-
cità di crociera si accende. Quindi, passa
alla spia del controllo velocità di crociera.
Il passaggio alla modalità di controllo della
velocità costante è possibile solo quando si
aziona l’interruttore con il controllo velocità
di crociera disattivato.
2Accelerare o decelerare con il
pedale dell’acceleratore fino alla
velocità desiderata (almeno
30 km/h circa) e premere l’interrut-
tore “-SET” per impostare la velo-
cità.
Si accenderà la spia “SET” del controllo
velocità di crociera.
Allarme di avvicinamento
(modalità di controllo della
distanza di sicurezza)Selezione della modalità di
controllo della velocità
costante

3704-5. Uso dei sistemi di supporto alla guida

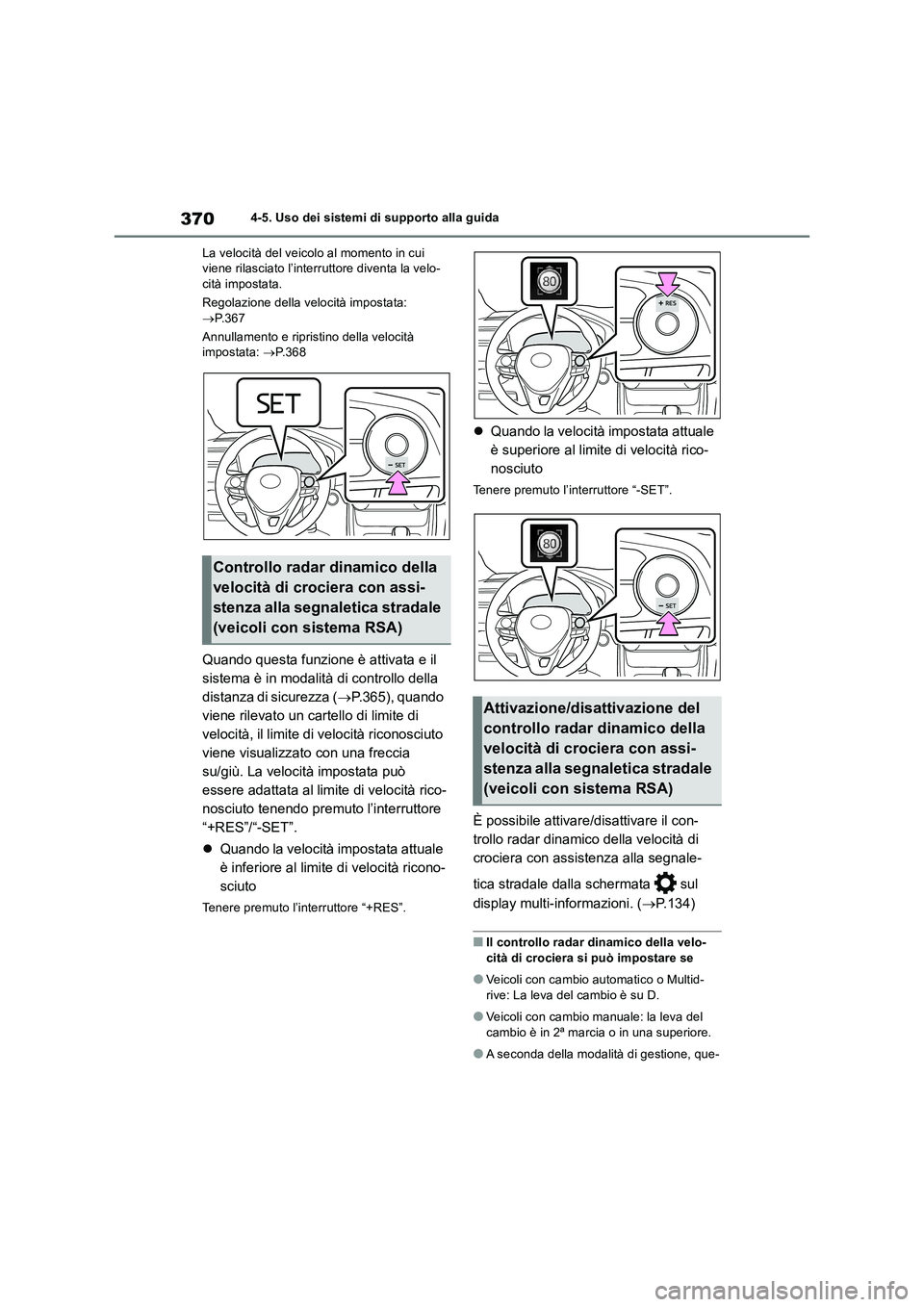

La velocità del veicolo al momento in cui
viene rilasciato l’interruttore diventa la velo-
cità impostata.
Regolazione della velocità impostata:
P.367
Annullamento e ripristino della velocità
impostata: P.368
Quando questa funzione è attivata e il
sistema è in modalità di controllo della
distanza di sicurezza (P.365), quando
viene rilevato un cartello di limite di
velocità, il limite di velocità riconosciuto
viene visualizzato con una freccia
su/giù. La velocità impostata può
essere adattata al limite di velocità rico-
nosciuto tenendo premuto l’interruttore
“+RES”/“-SET”.
Quando la velocità impostata attuale
è inferiore al limite di velocità ricono-
sciuto
Tenere premuto l’interruttore “+RES”.
Quando la velocità impostata attuale
è superiore al limite di velocità rico-
nosciuto
Tenere premuto l’interruttore “-SET”.
È possibile attivare/disattivare il con-
trollo radar dinamico della velocità di
crociera con assistenza alla segnale-
tica stradale dalla schermata sul
display multi-informazioni. (P.134)
■Il controllo radar dinamico della velo-
cità di crociera si può impostare se
●Veicoli con cambio automatico o Multid-
rive: La leva del cambio è su D.
●Veicoli con cambio manuale: la leva del
cambio è in 2ª marcia o in una superiore.
●A seconda della modalità di gestione, que-
Controllo radar dinamico della
velocità di crociera con assi-
stenza alla segnaletica stradale
(veicoli con sistema RSA)
Attivazione/disattivazione del
controllo radar dinamico della
velocità di crociera con assi-
stenza alla segnaletica stradale
(veicoli con sistema RSA)
