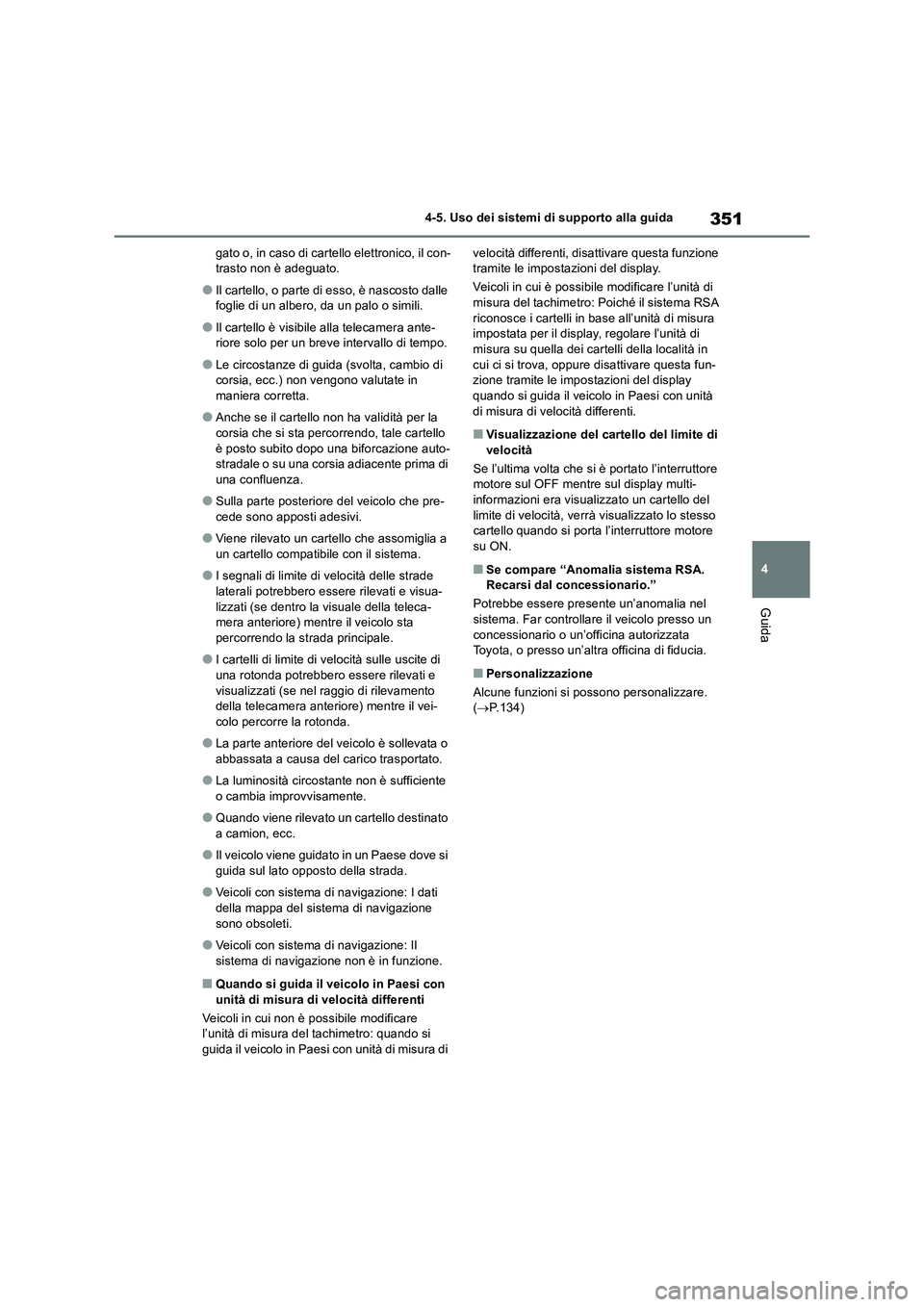

351
4 4-5. Uso dei sistemi di supporto alla guida
Guida
gato o, in caso di cartello elettronico, il con-
trasto non è adeguato.
●Il cartello, o parte di esso, è nascosto dalle
foglie di un albero, da un palo o simili.
●Il cartello è visibile alla telecamera ante-
riore solo per un breve intervallo di tempo.
●Le circostanze di guida (svolta, cambio di
corsia, ecc.) non vengono valutate in
maniera corretta.
●Anche se il cartello non ha validità per la
corsia che si sta percorrendo, tale cartello
è posto subito dopo una biforcazione auto-
stradale o su una corsia adiacente prima di
una confluenza.
●Sulla parte posteriore del veicolo che pre-
cede sono apposti adesivi.
●Viene rilevato un cartello che assomiglia a
un cartello compatibile con il sistema.
●I segnali di limite di velocità delle strade
laterali potrebbero essere rilevati e visua-
lizzati (se dentro la visuale della teleca-
mera anteriore) mentre il veicolo sta
percorrendo la strada principale.
●I cartelli di limite di velocità sulle uscite di
una rotonda potrebbero essere rilevati e
visualizzati (se nel raggio di rilevamento
della telecamera anteriore) mentre il vei-
colo percorre la rotonda.
●La parte anteriore del veicolo è sollevata o
abbassata a causa del carico trasportato.
●La luminosità circostante non è sufficiente
o cambia improvvisamente.
●Quando viene rilevato un cartello destinato
a camion, ecc.
●Il veicolo viene guidato in un Paese dove si
guida sul lato opposto della strada.
●Veicoli con sistema di navigazione: I dati
della mappa del sistema di navigazione
sono obsoleti.
●Veicoli con sistema di navigazione: Il
sistema di navigazione non è in funzione.
■Quando si guida il veicolo in Paesi con
unità di misura di velocità differenti
Veicoli in cui non è possibile modificare
l’unità di misura del tachimetro: quando si
guida il veicolo in Paesi con unità di misura di velocità differenti, disattivare questa funzione
tramite le impostazioni del display.
Veicoli in cui è possibile modificare l’unità di
misura del tachimetro: Poiché il sistema RSA
riconosce i cartelli in base all’unità di misura
impostata per il display, regolare l’unità di
misura su quella dei cartelli della località in
cui ci si trova, oppure disattivare questa fun-
zione tramite le impostazioni del display
quando si guida il veicolo in Paesi con unità
di misura di velocità differenti.
■Visualizzazione del cartello del limite di
velocità
Se l’ultima volta che si è portato l’interruttore
motore sul OFF mentre sul display multi-
informazioni era visualizzato un cartello del
limite di velocità, verrà visualizzato lo stesso
cartello quando si porta l’interruttore motore
su ON.
■Se compare “Anomalia sistema RSA.
Recarsi dal concessionario.”
Potrebbe essere presente un’anomalia nel
sistema. Far controllare il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
■Personalizzazione
Alcune funzioni si possono personalizzare.
(P.134)

3524-5. Uso dei sistemi di supporto alla guida
*: se in dotazione
■Display indicatori
Display multi-informazioni
Velocità impostata
Spie
■Interruttori di controllo
Interruttore distanza di sicurezza
Interruttore “+RES”
Interruttore principale del controllo
velocità di crociera
Interruttore “Cancel”
Interruttore “-SET”
Controllo radar dinamico
della velocità di crociera
sull’intera gamma di velo-
cità*
Nella modalità di controllo della
distanza di sicurezza, il veicolo
accelera, decelera e si arresta
automaticamente per adeguarsi ai
cambiamenti di velocità del vei-
colo che precede, anche se non
viene premuto il pedale dell’acce-
leratore. Nella modalità di con-
trollo della velocità costante, il
veicolo procede a una velocità
fissa.
Utilizzare il controllo radar dina-
mico della velocità di crociera
sull’intera gamma di velocità su
superstrade e autostrade.
 Modalità di controllo della
distanza di sicurezza ( P.355)
 Modalità di controllo della velocità
costante ( P.359)
Componenti del sistema
A
AVVISO
■Prima di usare il controllo radar dina- mico della velocità di crociera sull’intera gamma di velocità
●La responsabilità di una guida sicura
ricade unicamente sul conducente. Non fare affidamento esclusivamente sul sistema e guidare con prudenza pre-
stando sempre la massima attenzione all’area circostante.
B
C
A
B
C
D
E

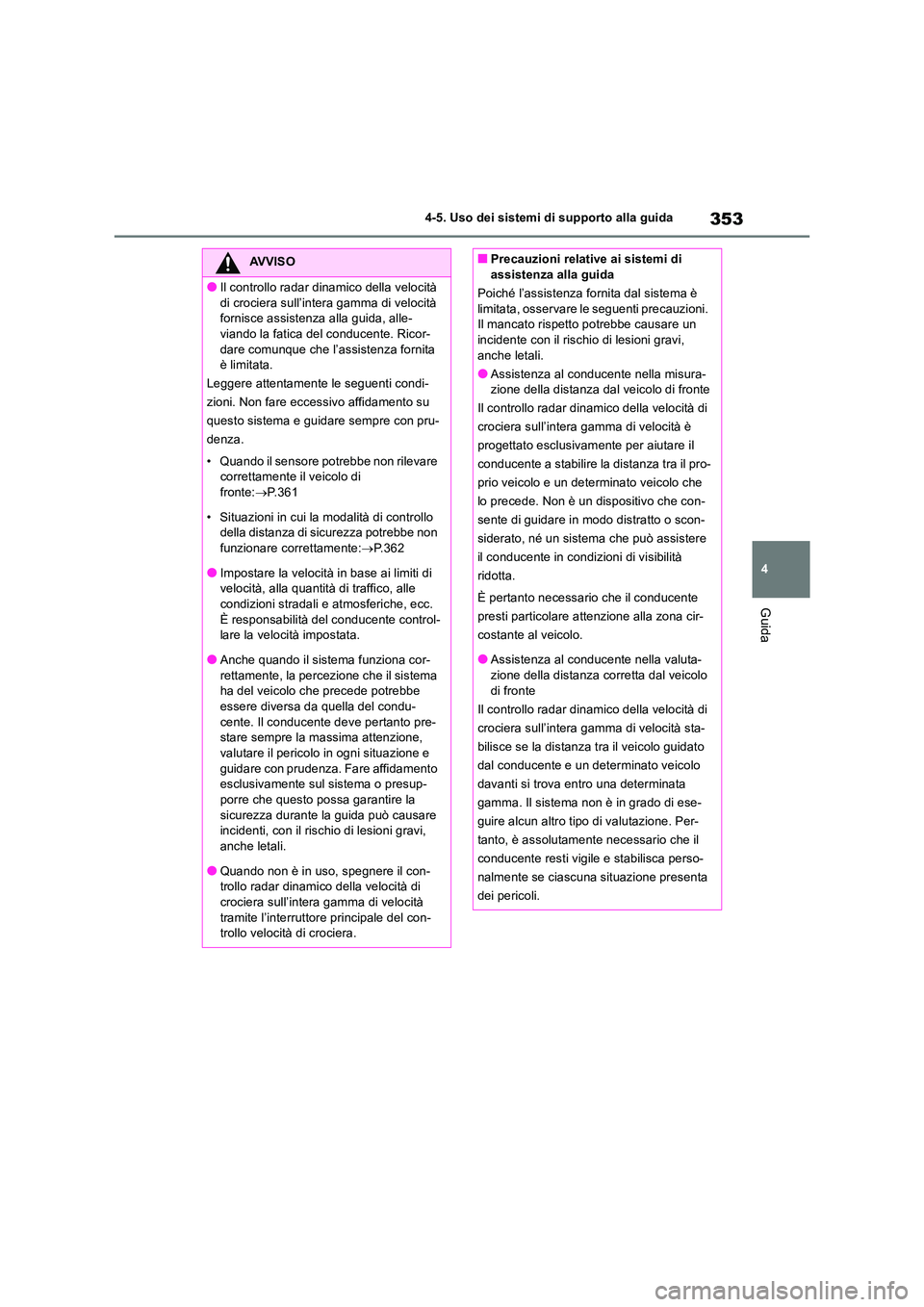

353
4
4-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO
●Il controllo radar dinamico della velocità
di crociera sull’intera gamma di velocità fornisce assistenza alla guida, alle-viando la fatica del conducente. Ricor-
dare comunque che l’assistenza fornita è limitata.
Leggere attentamente le seguenti condi-
zioni. Non fare eccessivo affidamento su
questo sistema e guidare sempre con pru-
denza.
• Quando il sensore potrebbe non rilevare correttamente il veicolo di fronte: P.361
• Situazioni in cui la modalità di controllo della distanza di sicurezza potrebbe non funzionare correttamente: P.362
●Impostare la velocità in base ai limiti di velocità, alla quantità di traffico, alle condizioni stradali e atmosferiche, ecc.
È responsabilità del conducente control- lare la velocità impostata.
●Anche quando il sistema funziona cor-
rettamente, la percezione che il sistema ha del veicolo che precede potrebbe essere diversa da quella del condu-
cente. Il conducente deve pertanto pre- stare sempre la massima attenzione,
valutare il pericolo in ogni situazione e guidare con prudenza. Fare affidamento esclusivamente sul sistema o presup-
porre che questo possa garantire la sicurezza durante la guida può causare incidenti, con il rischio di lesioni gravi,
anche letali.
●Quando non è in uso, spegnere il con- trollo radar dinamico della velocità di
crociera sull’intera gamma di velocità tramite l’interruttore principale del con-trollo velocità di crociera.
■Precauzioni relative ai sistemi di assistenza alla guida
Poiché l’assistenza fornita dal sistema è
limitata, osservare le seguenti precauzioni. Il mancato rispetto potrebbe causare un incidente con il rischio di lesioni gravi,
anche letali.
●Assistenza al conducente nella misura- zione della distanza dal veicolo di fronte
Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità è
progettato esclusivam ente per aiutare il
conducente a stabilire la distanza tra il pro-
prio veicolo e un determinato veicolo che
lo precede. Non è un dispositivo che con-
sente di guidare in modo distratto o scon-
siderato, né un sistema che può assistere
il conducente in condizioni di visibilità
ridotta.
È pertanto necessario che il conducente
presti particolare attenzione alla zona cir-
costante al veicolo.
●Assistenza al conducente nella valuta- zione della distanza corretta dal veicolo
di fronte
Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità sta-
bilisce se la distanza tra il veicolo guidato
dal conducente e un determinato veicolo
davanti si trova entro una determinata
gamma. Il sistema non è in grado di ese-
guire alcun altro tipo di valutazione. Per-
tanto, è assolutamente necessario che il
conducente resti vigile e stabilisca perso-
nalmente se ciascuna situazione presenta
dei pericoli.

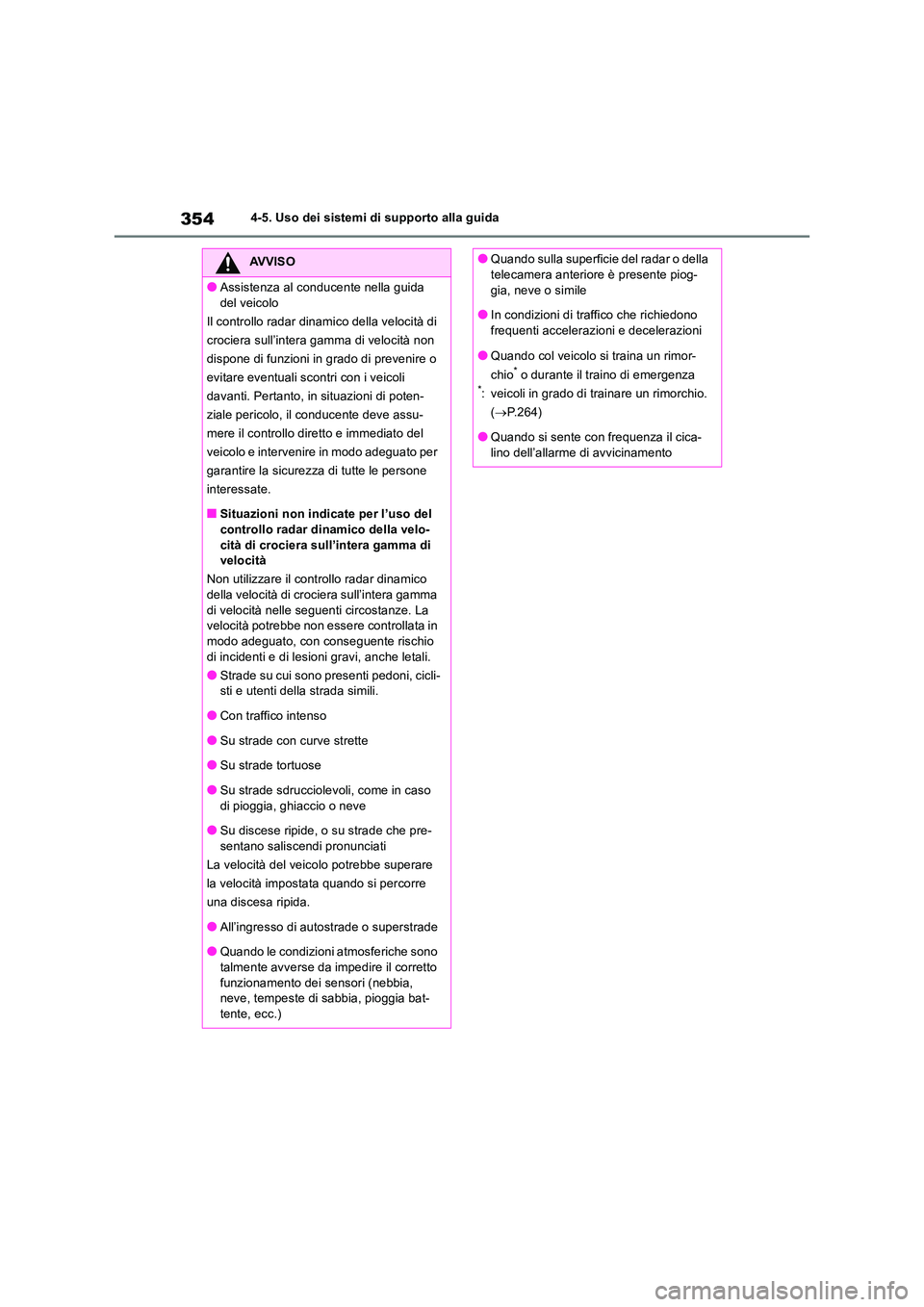

3544-5. Uso dei sistemi di supporto alla guida
AVVISO
●Assistenza al conducente nella guida
del veicolo
Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità non
dispone di funzioni in grado di prevenire o
evitare eventuali scontri con i veicoli
davanti. Pertanto, in situazioni di poten-
ziale pericolo, il conducente deve assu-
mere il controllo diretto e immediato del
veicolo e intervenire in modo adeguato per
garantire la sicurezza di tutte le persone
interessate.
■Situazioni non indicate per l’uso del controllo radar dinamico della velo-
cità di crociera sull’intera gamma di velocità
Non utilizzare il controllo radar dinamico della velocità di crociera sull’intera gamma
di velocità nelle seguenti circostanze. La velocità potrebbe non essere controllata in modo adeguato, con conseguente rischio
di incidenti e di lesioni gravi, anche letali.
●Strade su cui sono presenti pedoni, cicli- sti e utenti della strada simili.
●Con traffico intenso
●Su strade con curve strette
●Su strade tortuose
●Su strade sdrucciolevoli, come in caso di pioggia, ghiaccio o neve
●Su discese ripide, o su strade che pre-
sentano saliscendi pronunciati
La velocità del veicolo potrebbe superare
la velocità impostata quando si percorre
una discesa ripida.
●All’ingresso di autostrade o superstrade
●Quando le condizioni atmosferiche sono
talmente avverse da impedire il corretto funzionamento dei sensori (nebbia, neve, tempeste di sabbia, pioggia bat-
tente, ecc.)
●Quando sulla superficie del radar o della telecamera anteriore è presente piog-
gia, neve o simile
●In condizioni di traffico che richiedono frequenti accelerazioni e decelerazioni
●Quando col veicolo si traina un rimor-
chio* o durante il traino di emergenza*: veicoli in grado di trainare un rimorchio.
( P.264)
●Quando si sente con frequenza il cica-
lino dell’allarme di avvicinamento

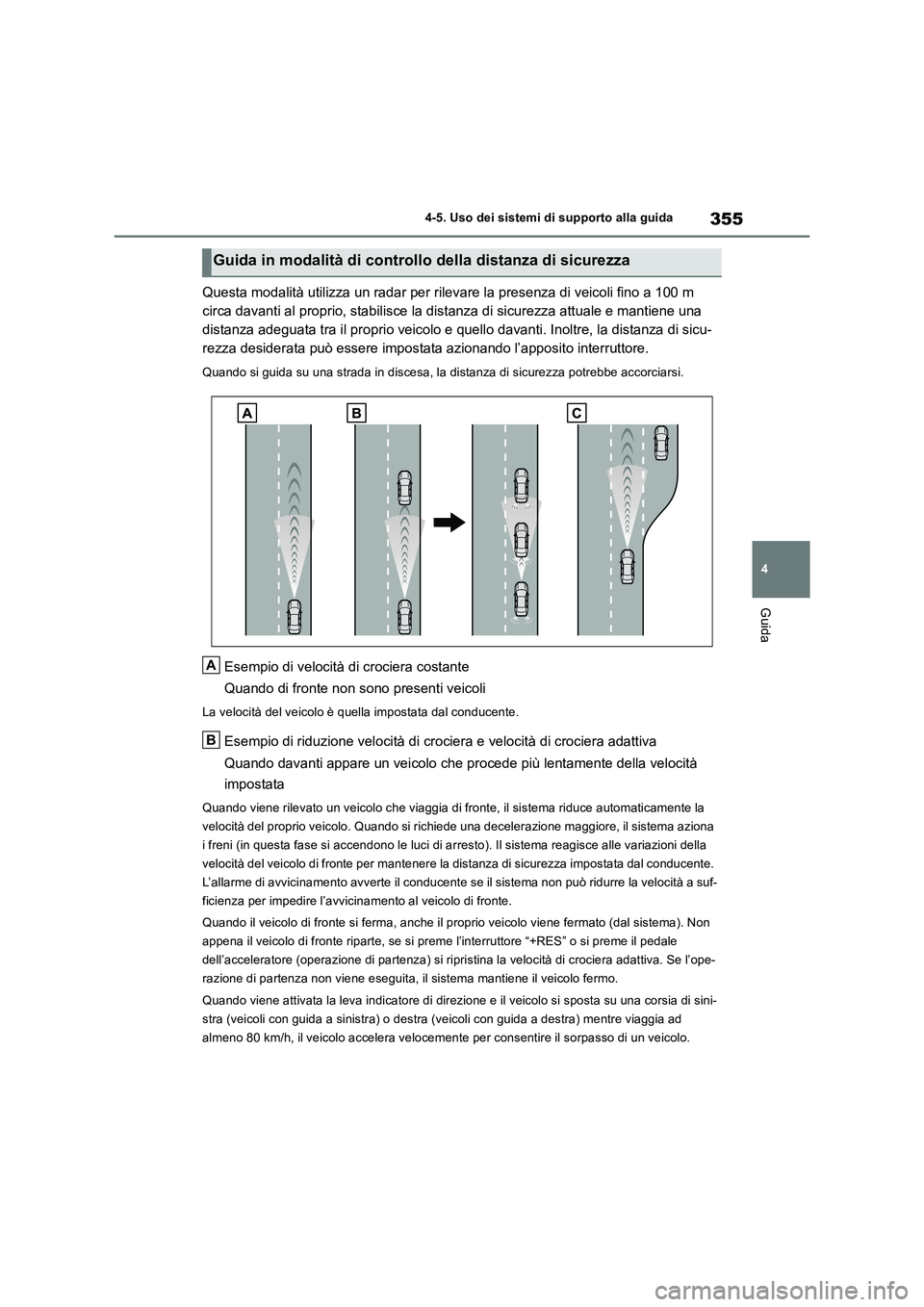

355
4
4-5. Uso dei sistemi di supporto alla guida
Guida
Questa modalità utilizza un radar per rilevare la presenza di veicoli fino a 100 m
circa davanti al proprio, stabilisce la distanza di sicurezza attuale e mantiene una
distanza adeguata tra il proprio veicolo e quello davanti. Inoltre, la distanza di sicu-
rezza desiderata può essere impostata azionando l’apposito interruttore.
Quando si guida su una strada in discesa, la distanza di sicurezza potrebbe accorciarsi.
Esempio di velocità di crociera costante
Quando di fronte non sono presenti veicoli
La velocità del veicolo è quella impostata dal conducente.
Esempio di riduzione velocità di crociera e velocità di crociera adattiva
Quando davanti appare un veicolo che procede più lentamente della velocità
impostata
Quando viene rilevato un veicolo che viaggia di fronte, il sistema riduce automaticamente la
velocità del proprio veicolo. Quando si richie de una decelerazione maggiore, il sistema aziona
i freni (in questa fase si accendono le luci di ar resto). Il sistema reagisce alle variazioni della
velocità del veicolo di fronte per mantenere la distanza di sicurezza impostata dal conducente.
L’allarme di avvicinamento avverte il conducente se il sistema non può ridurre la velocità a suf-
ficienza per impedire l’avvicinamento al veicolo di fronte.
Quando il veicolo di fronte si ferma, anche il pr oprio veicolo viene fermato (dal sistema). Non
appena il veicolo di fronte riparte, se si preme l’interruttore “+RES” o si preme il pedale
dell’acceleratore (operazione di partenza) si ripris tina la velocità di crociera adattiva. Se l’ope-
razione di partenza non viene eseguita, il sistema mantiene il veicolo fermo.
Quando viene attivata la leva indicatore di direzione e il veicolo si sposta su una corsia di sini-
stra (veicoli con guida a sinistra) o destra (veicoli con guida a destra) mentre viaggia ad
almeno 80 km/h, il veicolo accelera velocemente per consentire il sorpasso di un veicolo.
Guida in modalità di controllo della distanza di sicurezza
A
B

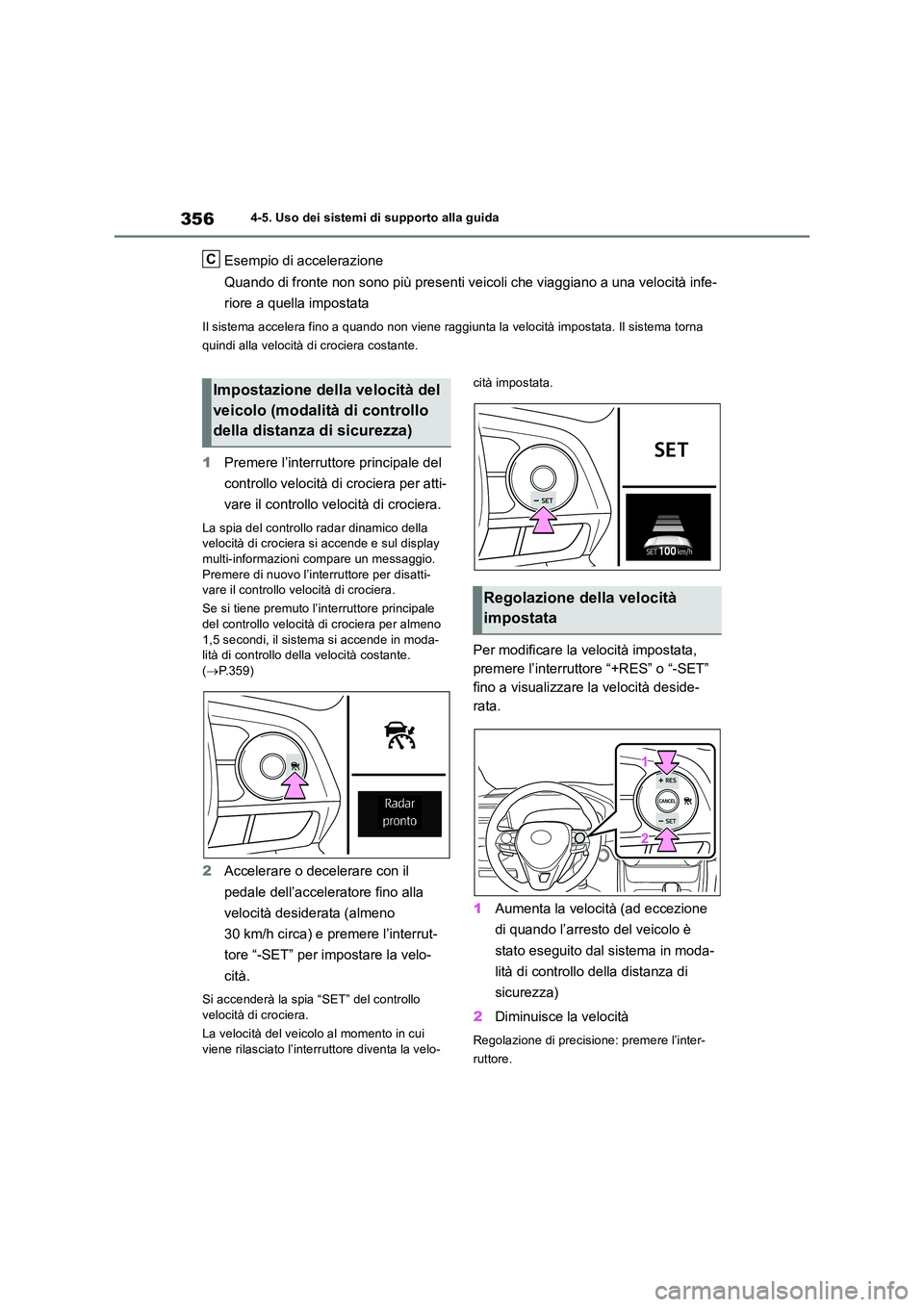

3564-5. Uso dei sistemi di supporto alla guida
Esempio di accelerazione
Quando di fronte non sono più presenti veicoli che viaggiano a una velocità infe-
riore a quella impostata
Il sistema accelera fino a quando non viene raggiunta la velocità impostata. Il sistema torna
quindi alla velocità di crociera costante.
1 Premere l’interruttore principale del
controllo velocità di crociera per atti-
vare il controllo velocità di crociera.
La spia del controllo radar dinamico della velocità di crociera si accende e sul display
multi-informazioni compare un messaggio. Premere di nuovo l’interruttore per disatti-vare il controllo velocità di crociera.
Se si tiene premuto l’interruttore principale
del controllo velocità di crociera per almeno 1,5 secondi, il sistema si accende in moda-lità di controllo della velocità costante.
( P.359)
2Accelerare o decelerare con il
pedale dell’acceleratore fino alla
velocità desiderata (almeno
30 km/h circa) e premere l’interrut-
tore “-SET” per impostare la velo-
cità.
Si accenderà la spia “SET” del controllo
velocità di crociera.
La velocità del veicolo al momento in cui viene rilasciato l’interruttore diventa la velo-
cità impostata.
Per modificare la velocità impostata,
premere l’interruttore “+RES” o “-SET”
fino a visualizzare la velocità deside-
rata.
1 Aumenta la velocità (ad eccezione
di quando l’arresto del veicolo è
stato eseguito dal sistema in moda-
lità di controllo della distanza di
sicurezza)
2 Diminuisce la velocità
Regolazione di precisione: premere l’inter-
ruttore.
C
Impostazione della velocità del
veicolo (modalità di controllo
della distanza di sicurezza)
Regolazione della velocità
impostata

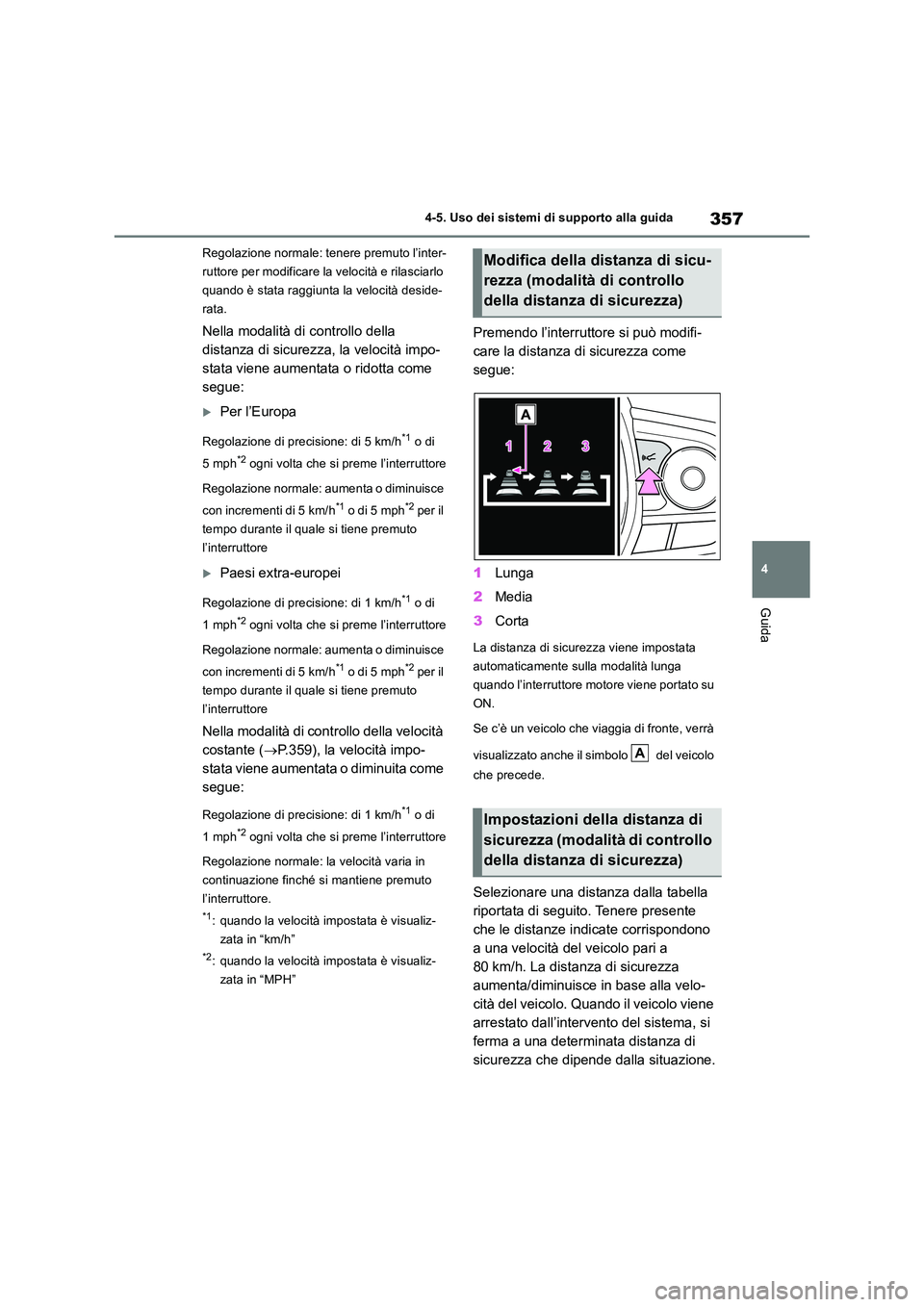

357
4
4-5. Uso dei sistemi di supporto alla guida
Guida
Regolazione normale: tenere premuto l’inter-
ruttore per modificare la velocità e rilasciarlo
quando è stata raggiunta la velocità deside-
rata.
Nella modalità di controllo della
distanza di sicurezza, la velocità impo-
stata viene aumentata o ridotta come
segue:
Per l’Europa
Regolazione di precisione: di 5 km/h*1 o di
5mph*2 ogni volta che si preme l’interruttore
Regolazione normale: aumenta o diminuisce
con incrementi di 5 km/h*1 o di 5 mph*2 per il
tempo durante il quale si tiene premuto
l’interruttore
Paesi extra-europei
Regolazione di precisione: di 1 km/h*1 o di
1mph*2 ogni volta che si preme l’interruttore
Regolazione normale: aumenta o diminuisce
con incrementi di 5 km/h*1 o di 5 mph*2 per il
tempo durante il quale si tiene premuto
l’interruttore
Nella modalità di controllo della velocità
costante ( P.359), la velocità impo-
stata viene aumentata o diminuita come
segue:
Regolazione di precisione: di 1 km/h*1 o di
1mph*2 ogni volta che si preme l’interruttore
Regolazione normale: la velocità varia in
continuazione finché si mantiene premuto
l’interruttore.
*1: quando la velocità impostata è visualiz-
zata in “km/h”
*2: quando la velocità impostata è visualiz-
zata in “MPH”
Premendo l’interruttore si può modifi-
care la distanza di sicurezza come
segue:
1 Lunga
2 Media
3 Corta
La distanza di sicurezza viene impostata
automaticamente sulla modalità lunga
quando l’interruttore motore viene portato su
ON.
Se c’è un veicolo che viaggia di fronte, verrà
visualizzato anche il simbolo del veicolo
che precede.
Selezionare una distanza dalla tabella
riportata di seguito. Tenere presente
che le distanze indicate corrispondono
a una velocità del veicolo pari a
80 km/h. La distanza di sicurezza
aumenta/diminuisce in base alla velo-
cità del veicolo. Quando il veicolo viene
arrestato dall’intervento del sistema, si
ferma a una determinata distanza di
sicurezza che dipende dalla situazione.
Modifica della distanza di sicu-
rezza (modalità di controllo
della distanza di sicurezza)
Impostazioni della distanza di
sicurezza (modalità di controllo
della distanza di sicurezza)
A

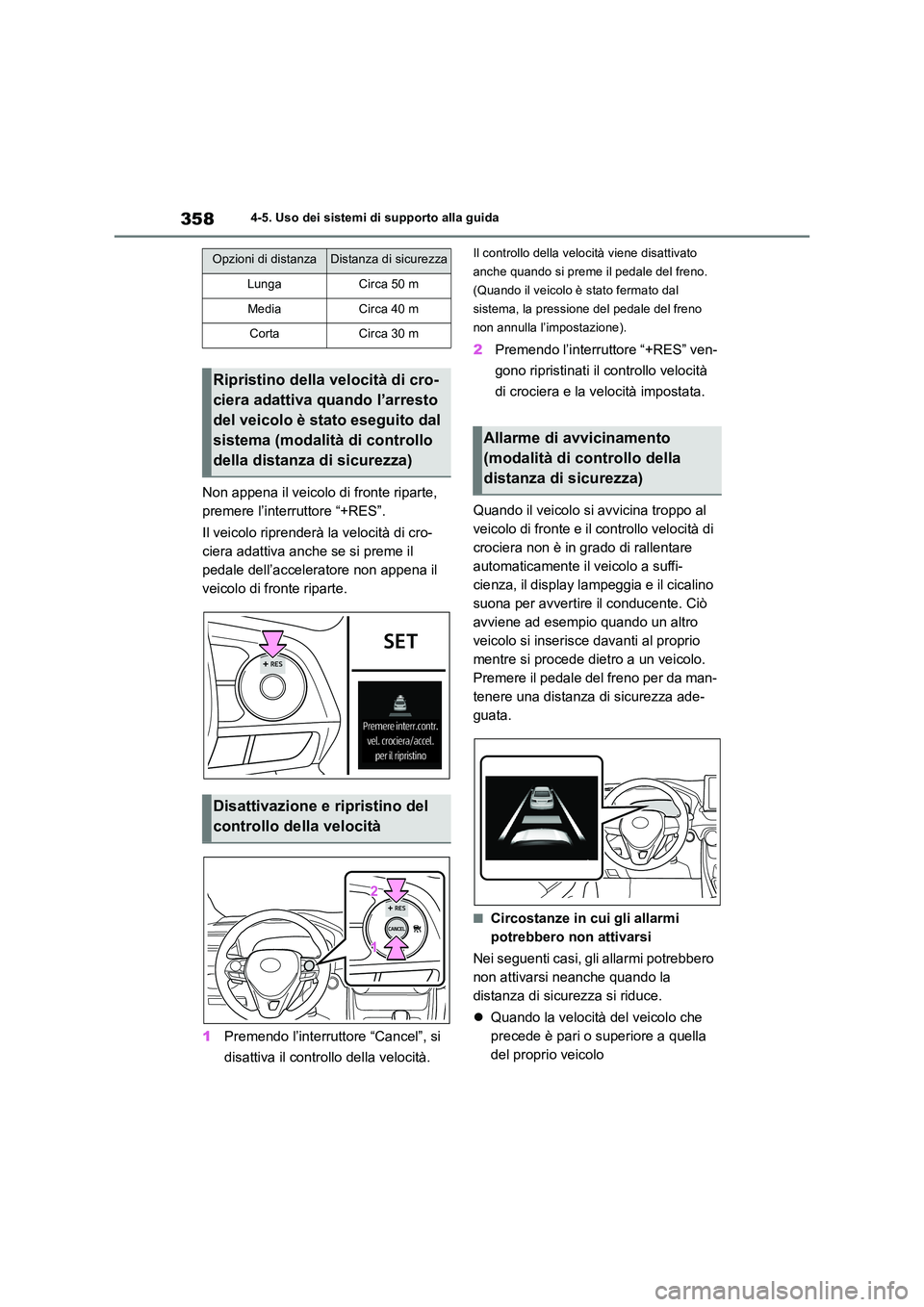

3584-5. Uso dei sistemi di supporto alla guida
Non appena il veicolo di fronte riparte,
premere l’interruttore “+RES”.
Il veicolo riprenderà la velocità di cro-
ciera adattiva anche se si preme il
pedale dell’acceleratore non appena il
veicolo di fronte riparte.
1 Premendo l’interruttore “Cancel”, si
disattiva il controllo della velocità.
Il controllo della velocità viene disattivato
anche quando si preme il pedale del freno.
(Quando il veicolo è stato fermato dal
sistema, la pressione del pedale del freno
non annulla l’impostazione).
2 Premendo l’interruttore “+RES” ven-
gono ripristinati il controllo velocità
di crociera e la velocità impostata.
Quando il veicolo si avvicina troppo al
veicolo di fronte e il controllo velocità di
crociera non è in grado di rallentare
automaticamente il veicolo a suffi-
cienza, il display lampeggia e il cicalino
suona per avvertire il conducente. Ciò
avviene ad esempio quando un altro
veicolo si inserisce davanti al proprio
mentre si procede dietro a un veicolo.
Premere il pedale del freno per da man-
tenere una distanza di sicurezza ade-
guata.
■Circostanze in cui gli allarmi
potrebbero non attivarsi
Nei seguenti casi, gli allarmi potrebbero
non attivarsi neanche quando la
distanza di sicurezza si riduce.
 Quando la velocità del veicolo che
precede è pari o superiore a quella
del proprio veicolo
Opzioni di distanzaDistanza di sicurezza
LungaCirca 50 m
MediaCirca 40 m
CortaCirca 30 m
Ripristino della velocità di cro-
ciera adattiva quando l’arresto
del veicolo è stato eseguito dal
sistema (modalità di controllo
della distanza di sicurezza)
Disattivazione e ripristino del
controllo della velocità
Allarme di avvicinamento
(modalità di controllo della
distanza di sicurezza)

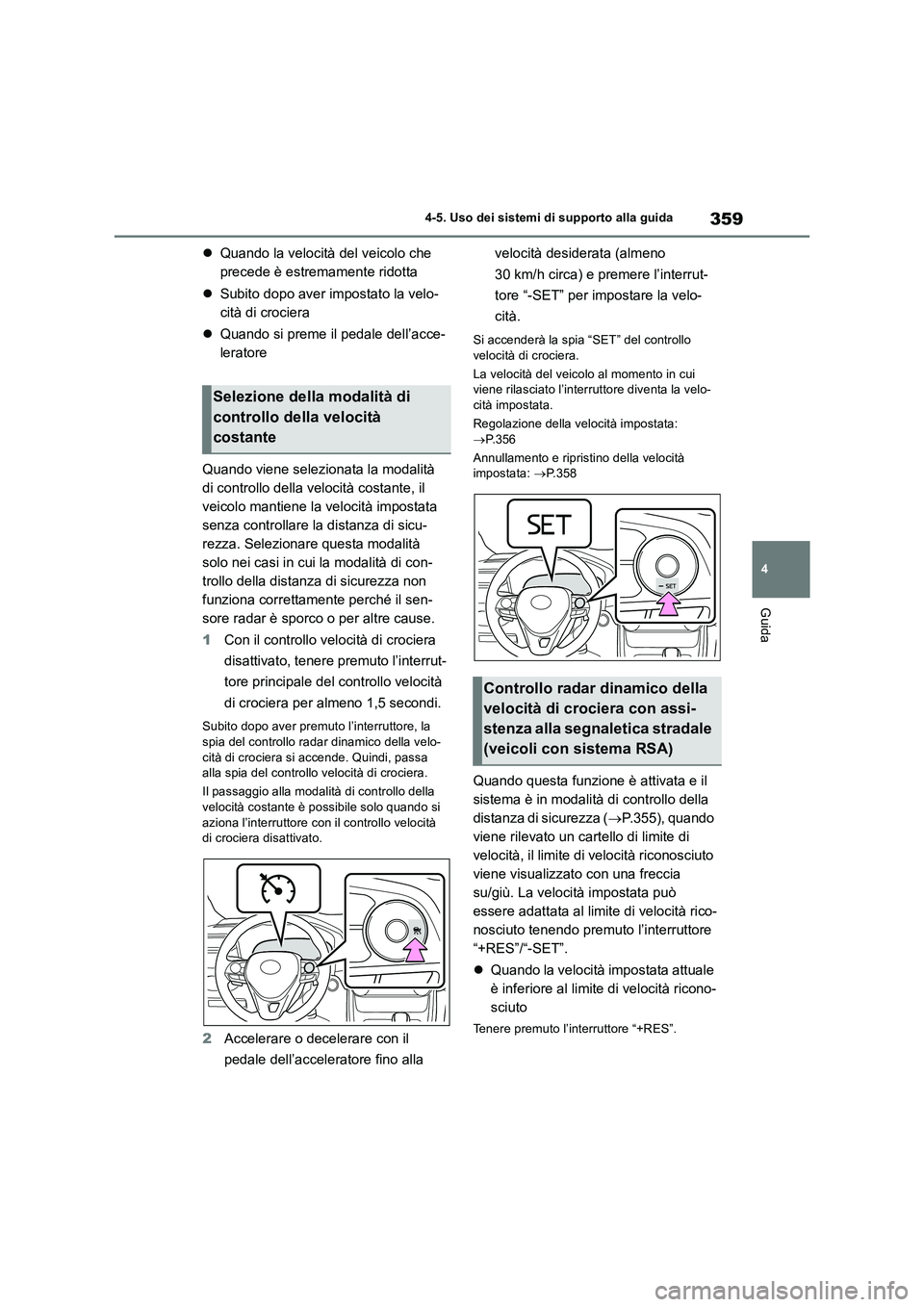

359
4 4-5. Uso dei sistemi di supporto alla guida
Guida
Quando la velocità del veicolo che
precede è estremamente ridotta
Subito dopo aver impostato la velo-
cità di crociera
Quando si preme il pedale dell’acce-
leratore
Quando viene selezionata la modalità
di controllo della velocità costante, il
veicolo mantiene la velocità impostata
senza controllare la distanza di sicu-
rezza. Selezionare questa modalità
solo nei casi in cui la modalità di con-
trollo della distanza di sicurezza non
funziona correttamente perché il sen-
sore radar è sporco o per altre cause.
1Con il controllo velocità di crociera
disattivato, tenere premuto l’interrut-
tore principale del controllo velocità
di crociera per almeno 1,5 secondi.
Subito dopo aver premuto l’interruttore, la
spia del controllo radar dinamico della velo-
cità di crociera si accende. Quindi, passa
alla spia del controllo velocità di crociera.
Il passaggio alla modalità di controllo della
velocità costante è possibile solo quando si
aziona l’interruttore con il controllo velocità
di crociera disattivato.
2Accelerare o decelerare con il
pedale dell’acceleratore fino alla velocità desiderata (almeno
30 km/h circa) e premere l’interrut-
tore “-SET” per impostare la velo-
cità.
Si accenderà la spia “SET” del controllo
velocità di crociera.
La velocità del veicolo al momento in cui
viene rilasciato l’interruttore diventa la velo-
cità impostata.
Regolazione della velocità impostata:
P.356
Annullamento e ripristino della velocità
impostata: P.358
Quando questa funzione è attivata e il
sistema è in modalità di controllo della
distanza di sicurezza (P.355), quando
viene rilevato un cartello di limite di
velocità, il limite di velocità riconosciuto
viene visualizzato con una freccia
su/giù. La velocità impostata può
essere adattata al limite di velocità rico-
nosciuto tenendo premuto l’interruttore
“+RES”/“-SET”.
Quando la velocità impostata attuale
è inferiore al limite di velocità ricono-
sciuto
Tenere premuto l’interruttore “+RES”.
Selezione della modalità di
controllo della velocità
costante
Controllo radar dinamico della
velocità di crociera con assi-
stenza alla segnaletica stradale
(veicoli con sistema RSA)

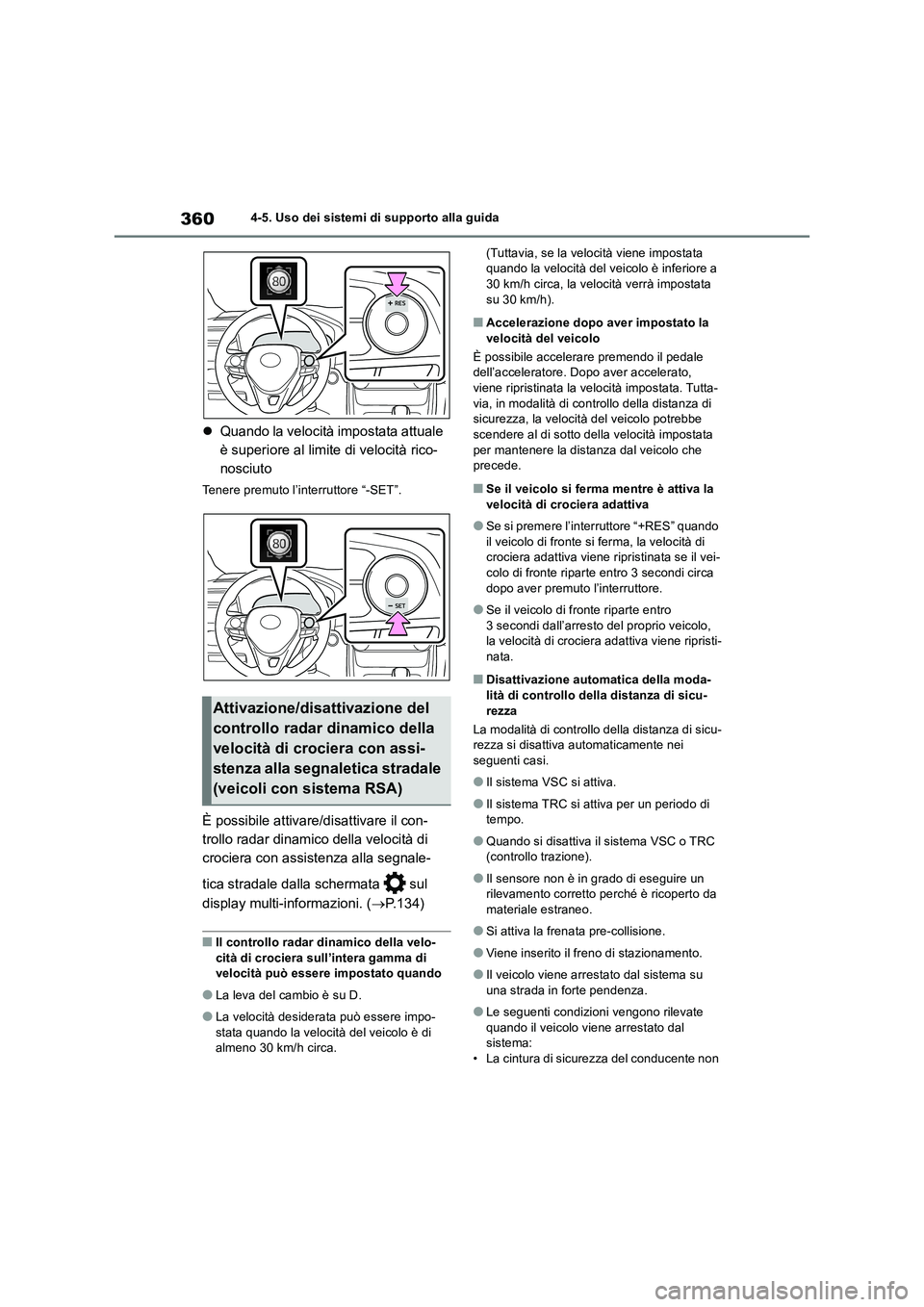

3604-5. Uso dei sistemi di supporto alla guida
Quando la velocità impostata attuale
è superiore al limite di velocità rico-
nosciuto
Tenere premuto l’interruttore “-SET”.
È possibile attivare/disattivare il con-
trollo radar dinamico della velocità di
crociera con assistenza alla segnale-
tica stradale dalla schermata sul
display multi-informazioni. (P.134)
■Il controllo radar dinamico della velo-
cità di crociera sull’intera gamma di
velocità può essere impostato quando
●La leva del cambio è su D.
●La velocità desiderata può essere impo-
stata quando la velocità del veicolo è di
almeno 30 km/h circa. (Tuttavia, se la velocità viene impostata
quando la velocità del veicolo è inferiore a
30 km/h circa, la velocità verrà impostata
su 30 km/h).
■Accelerazione dopo aver impostato la
velocità del veicolo
È possibile accelerare premendo il pedale
dell’acceleratore. Dopo aver accelerato,
viene ripristinata la velocità impostata. Tutta-
via, in modalità di controllo della distanza di
sicurezza, la velocità del veicolo potrebbe
scendere al di sotto della velocità impostata
per mantenere la distanza dal veicolo che
precede.
■Se il veicolo si ferma mentre è attiva la
velocità di crociera adattiva
●Se si premere l’interruttore “+RES” quando
il veicolo di fronte si ferma, la velocità di
crociera adattiva viene ripristinata se il vei-
colo di fronte riparte entro 3 secondi circa
dopo aver premuto l’interruttore.
●Se il veicolo di fronte riparte entro
3 secondi dall’arresto del proprio veicolo,
la velocità di crociera adattiva viene ripristi-
nata.
■Disattivazione automatica della moda-
lità di controllo della distanza di sicu-
rezza
La modalità di controllo della distanza di sicu-
rezza si disattiva automaticamente nei
seguenti casi.
●Il sistema VSC si attiva.
●Il sistema TRC si attiva per un periodo di
tempo.
●Quando si disattiva il sistema VSC o TRC
(controllo trazione).
●Il sensore non è in grado di eseguire un
rilevamento corretto perché è ricoperto da
materiale estraneo.
●Si attiva la frenata pre-collisione.
●Viene inserito il freno di stazionamento.
●Il veicolo viene arrestato dal sistema su
una strada in forte pendenza.
●Le seguenti condizioni vengono rilevate
quando il veicolo viene arrestato dal
sistema:
• La cintura di sicurezza del conducente non
Attivazione/disattivazione del
controllo radar dinamico della
velocità di crociera con assi-
stenza alla segnaletica stradale
(veicoli con sistema RSA)
