TOYOTA RAV4 2018 Manuale duso (in Italian)

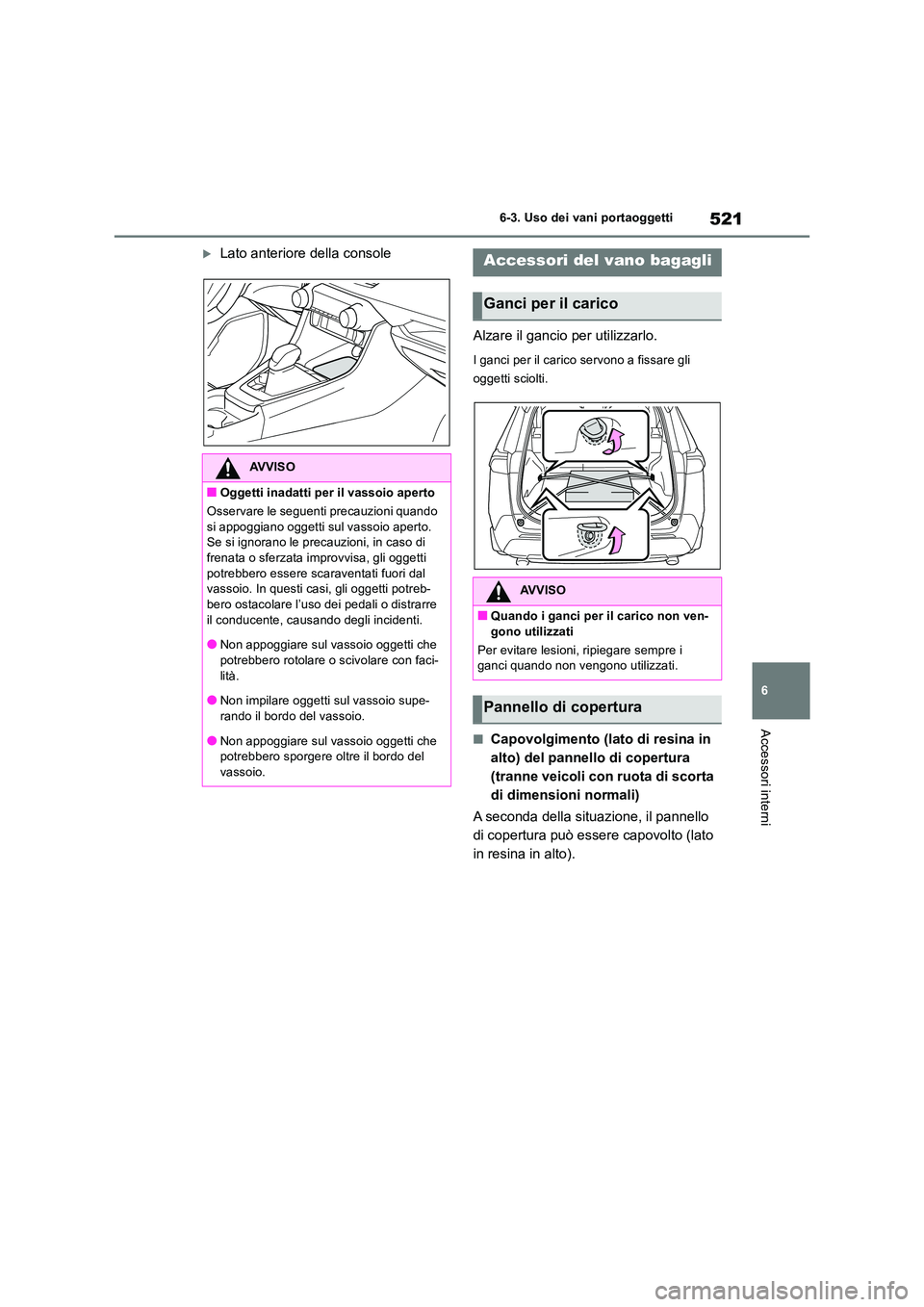

521
6
6-3. Uso dei vani portaoggetti
Accessori interni
Lato anteriore della console
Alzare il gancio per utilizzarlo.
I ganci per il carico servono a fissare gli
oggetti sciolti.
■Capovolgimento (lato di resina in
alto) del pannello di copertura
(tranne veicoli con ruota di scorta
di dimensioni normali)
A seconda della situazione, il pannello
di copertura può essere capovolto (lato
in resina in alto).
AVVISO
■Oggetti inadatti per il vassoio aperto
Osservare le seguenti precauzioni quando
si appoggiano oggetti sul vassoio aperto. Se si ignorano le precauzioni, in caso di frenata o sferzata improvvisa, gli oggetti
potrebbero essere scaraventati fuori dal vassoio. In questi casi, gli oggetti potreb-bero ostacolare l’uso dei pedali o distrarre
il conducente, causando degli incidenti.
●Non appoggiare sul vassoio oggetti che potrebbero rotolare o scivolare con faci-
lità.
●Non impilare oggetti sul vassoio supe- rando il bordo del vassoio.
●Non appoggiare sul vassoio oggetti che potrebbero sporgere oltre il bordo del vassoio.
Accessori del vano bagagli
Ganci per il carico
AVVISO
■Quando i ganci per il carico non ven-gono utilizzati
Per evitare lesioni, ripiegare sempre i ganci quando non vengono utilizzati.
Pannello di copertura

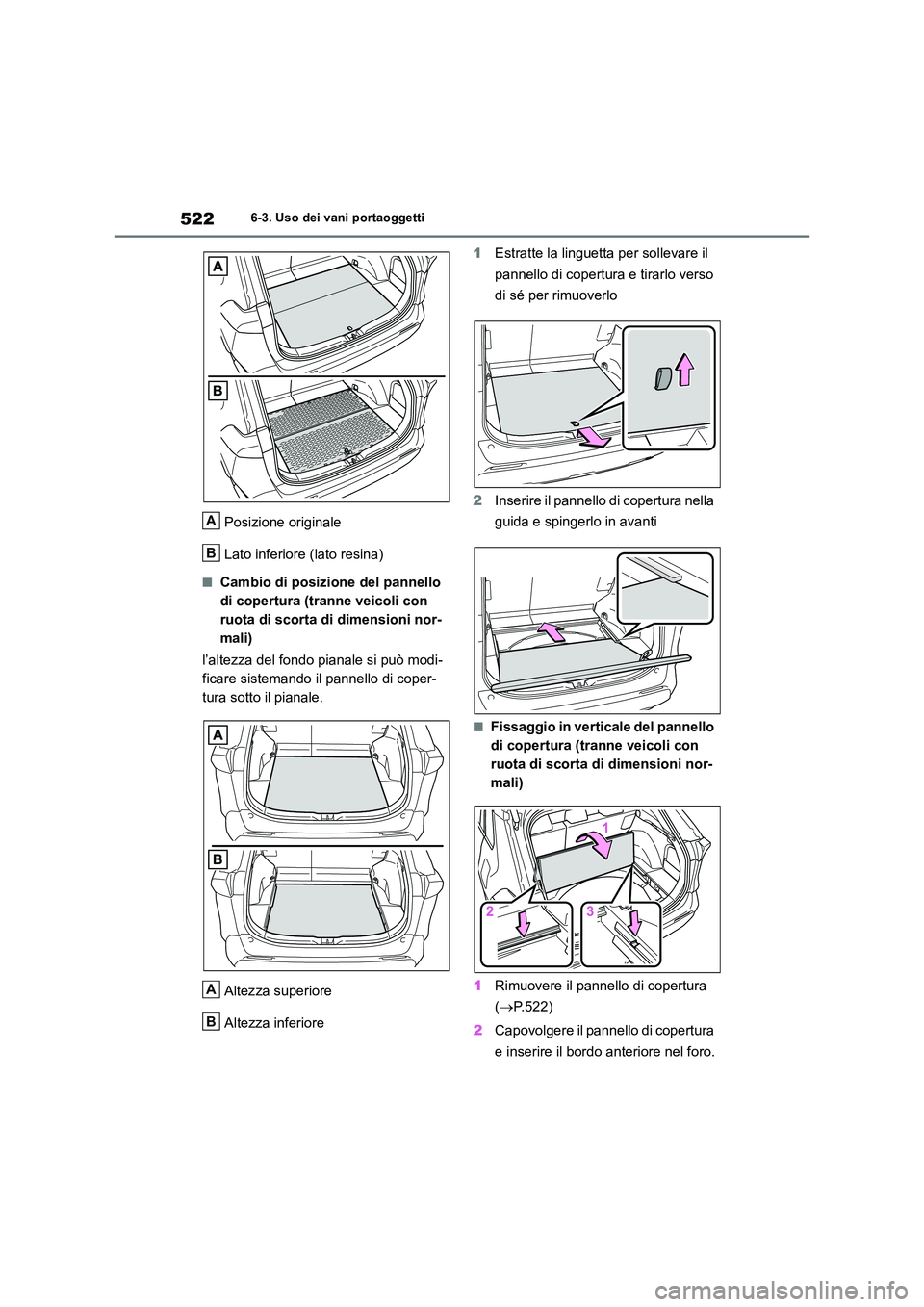

5226-3. Uso dei vani portaoggetti
Posizione originale
Lato inferiore (lato resina)
■Cambio di posizione del pannello
di copertura (tranne veicoli con
ruota di scorta di dimensioni nor-
mali)
l’altezza del fondo pianale si può modi-
ficare sistemando il pannello di coper-
tura sotto il pianale.
Altezza superiore
Altezza inferiore
1 Estratte la linguetta per sollevare il
pannello di copertura e tirarlo verso
di sé per rimuoverlo
2 Inserire il pannello di copertura nella
guida e spingerlo in avanti
■Fissaggio in verticale del pannello
di copertura (tranne veicoli con
ruota di scorta di dimensioni nor-
mali)
1 Rimuovere il pannello di copertura
( P.522)
2 Capovolgere il pannello di copertura
e inserire il bordo anteriore nel foro.
A
B
A
B

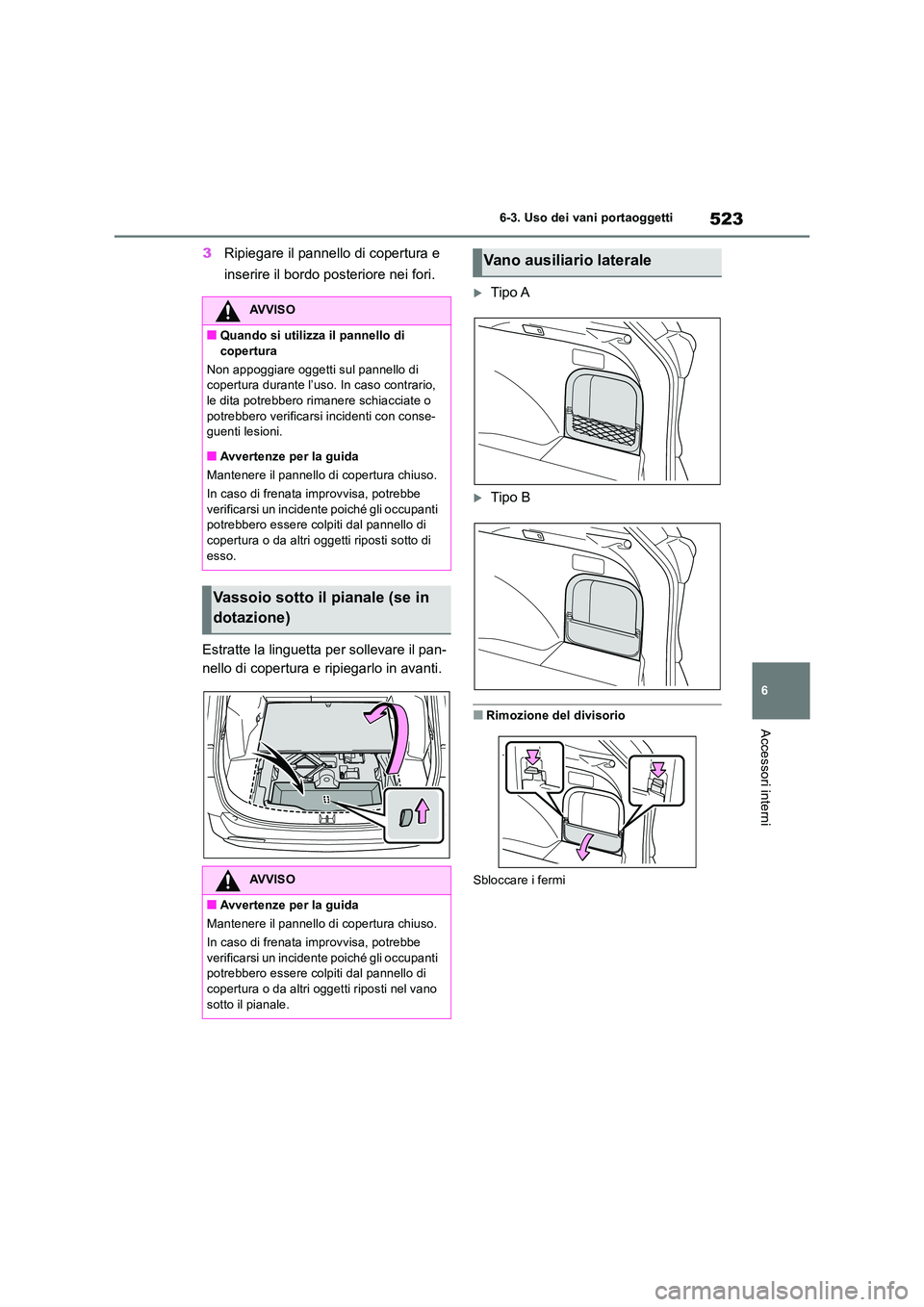

523
6
6-3. Uso dei vani portaoggetti
Accessori interni
3 Ripiegare il pannello di copertura e
inserire il bordo posteriore nei fori.
Estratte la linguetta per sollevare il pan-
nello di copertura e ripiegarlo in avanti.
Tipo A
Tipo B
■Rimozione del divisorio
Sbloccare i fermi
AVVISO
■Quando si utilizza il pannello di copertura
Non appoggiare oggetti sul pannello di copertura durante l’uso. In caso contrario,
le dita potrebbero rimanere schiacciate o potrebbero verificarsi incidenti con conse-guenti lesioni.
■Avvertenze per la guida
Mantenere il pannello di copertura chiuso.
In caso di frenata improvvisa, potrebbe verificarsi un incidente poiché gli occupanti potrebbero essere colpiti dal pannello di
copertura o da altri oggetti riposti sotto di esso.
Vassoio sotto il pianale (se in
dotazione)
AVVISO
■Avvertenze per la guida
Mantenere il pannello di copertura chiuso.
In caso di frenata improvvisa, potrebbe
verificarsi un incidente poiché gli occupanti potrebbero essere colpiti dal pannello di copertura o da altri oggetti riposti nel vano
sotto il pianale.
Vano ausiliario laterale

5246-3. Uso dei vani portaoggetti
■Installazione della cappelliera
1Comprimere le due estremità della
cappelliera e inserirle nelle rien-
tranze per fissarla.
2Estrarre la cappelliera e agganciarla
agli appositi ganci.
■Rimozione della cappelliera
1Sganciare la cappelliera dai ganci
sinistro e destro, e lasciare che si
riavvolga.2Comprimere l’estremità della cap-
pelliera e sollevarla.
■Stivaggio della cappelliera (tranne
i veicoli con ruota di scorta di
dimensioni normali)
1Aprire il pannello di copertura poste-
riore e rimuovere i pannelli di coper-
tura laterali.
2Inserire le due estremità della cap-
pelliera nel supporto.
Cappelliera (se in dotazione)

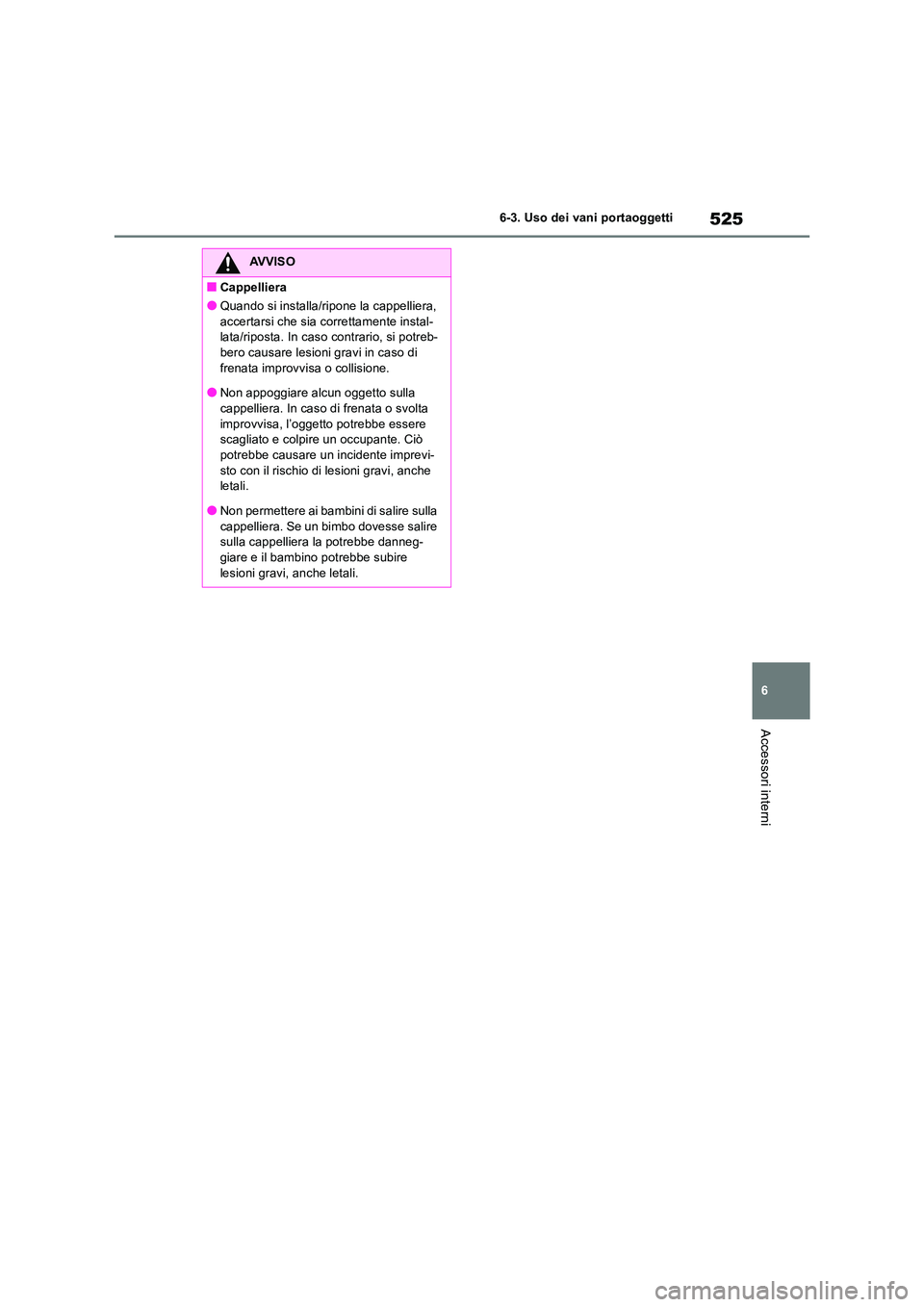

525
6
6-3. Uso dei vani portaoggetti
Accessori interni
AVVISO
■Cappelliera
●Quando si installa/ripone la cappelliera,
accertarsi che sia correttamente instal- lata/riposta. In caso contrario, si potreb-bero causare lesioni gravi in caso di
frenata improvvisa o collisione.
●Non appoggiare alcun oggetto sulla cappelliera. In caso di frenata o svolta
improvvisa, l’oggetto potrebbe essere scagliato e colpire un occupante. Ciò potrebbe causare un incidente imprevi-
sto con il rischio di lesioni gravi, anche letali.
●Non permettere ai bambini di salire sulla
cappelliera. Se un bimbo dovesse salire sulla cappelliera la potrebbe danneg-giare e il bambino potrebbe subire
lesioni gravi, anche letali.

5266-4. Uso degli altri accessori interni
6-4.Uso deg li a ltri acce ssori inte rni
1Per spostare l’aletta parasole in
avanti, ribaltarla verso il basso.
2 Per spostare l’aletta parasole sul
lato, ribaltarla verso il basso, sgan-
ciarla e ruotarla di lato.
Far scorrere il coperchio per aprire.
La luce si accende quando si apre lo sportel-
lino.
■Spegnimento automatico delle luci per
evitare che la batteria si scarichi
Se le luci specchietti di cortesia rimangono accese quando l’interruttore motore viene portato su OFF, si spegneranno automatica-
mente dopo 20 minuti.
Il posacenere può essere installato nel
portabicchiere.
Utilizzare una presa di corrente per
dispositivi elettronici che consumano
meno di 12 VDC/10 A (consumo di
120 W).
Quando si usano dispositivi elettronici,
assicurarsi che il consumo di tutte le
prese di corrente sia inferiore a 120 W.
■Anteriori
Aprire lo sportellino.
Altri accessori interni
Alette parasole
Specchietti di cortesia
NOTA
■Per evitare che la batteria si scarichi
Non lasciare le luci specchietti di cortesia
accese per periodi prolungati quando il motore è spento.
Posacenere portatile (se in
dotazione)
Presa di corrente

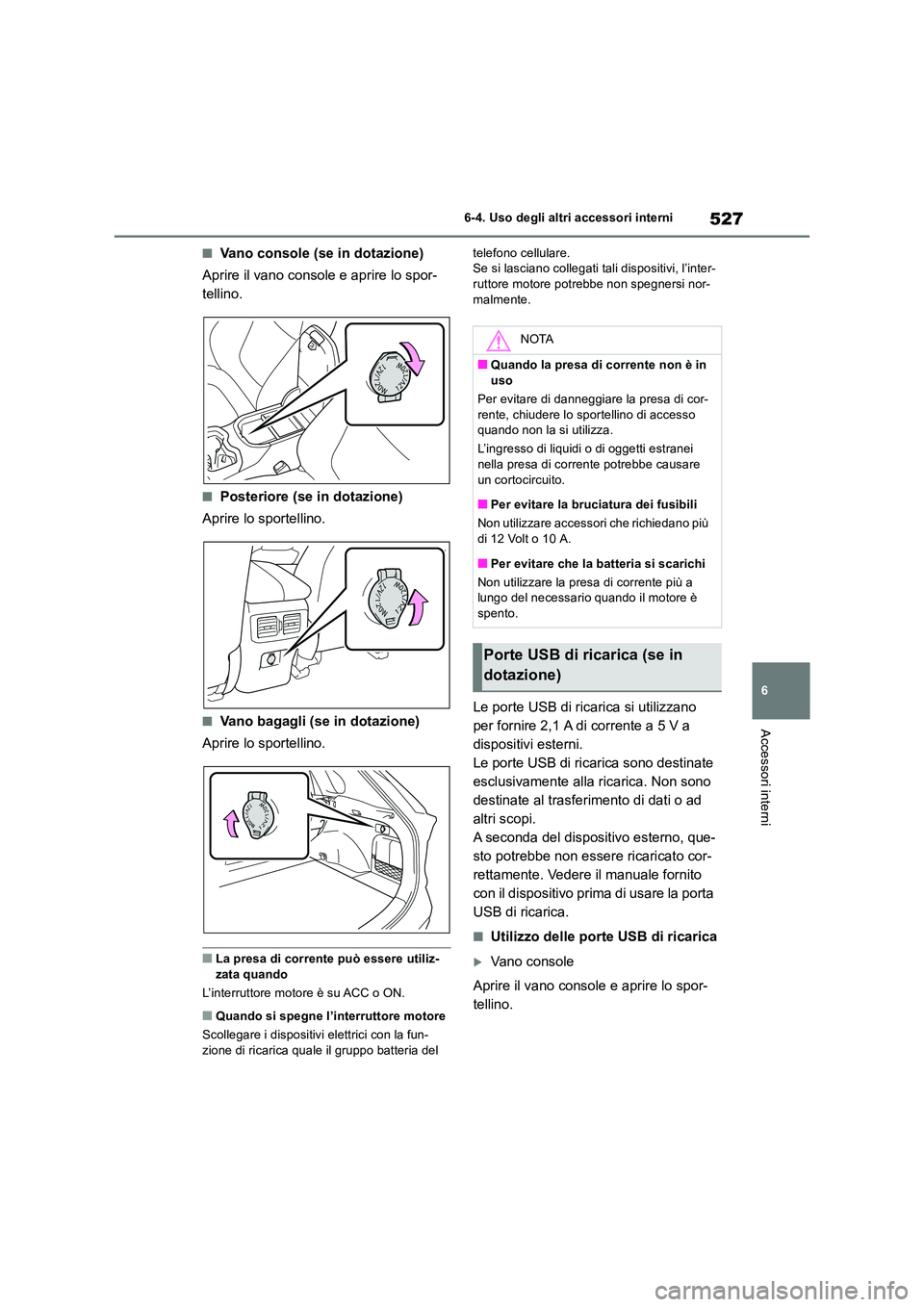

527
6
6-4. Uso degli altri accessori interni
Accessori interni
■Vano console (se in dotazione)
Aprire il vano console e aprire lo spor-
tellino.
■Posteriore (se in dotazione)
Aprire lo sportellino.
■Vano bagagli (se in dotazione)
Aprire lo sportellino.
■La presa di corrente può essere utiliz- zata quando
L’interruttore motore è su ACC o ON.
■Quando si spegne l’interruttore motore
Scollegare i dispositivi elettrici con la fun- zione di ricarica quale il gruppo batteria del
telefono cellulare. Se si lasciano collegati tali dispositivi, l’inter-ruttore motore potrebbe non spegnersi nor-
malmente.
Le porte USB di ricarica si utilizzano
per fornire 2,1 A di corrente a 5 V a
dispositivi esterni.
Le porte USB di ricarica sono destinate
esclusivamente alla ricarica. Non sono
destinate al trasferimento di dati o ad
altri scopi.
A seconda del dispositivo esterno, que-
sto potrebbe non essere ricaricato cor-
rettamente. Vedere il manuale fornito
con il dispositivo prima di usare la porta
USB di ricarica.
■Utilizzo delle porte USB di ricarica
Vano console
Aprire il vano console e aprire lo spor-
tellino.
NOTA
■Quando la presa di corrente non è in uso
Per evitare di danneggiare la presa di cor-
rente, chiudere lo sportellino di accesso quando non la si utilizza.
L’ingresso di liquidi o di oggetti estranei nella presa di corr ente potrebbe causare
un cortocircuito.
■Per evitare la bruciatura dei fusibili
Non utilizzare accessori che richiedano più di 12 Volt o 10 A.
■Per evitare che la batteria si scarichi
Non utilizzare la presa di corrente più a lungo del necessario quando il motore è spento.
Porte USB di ricarica (se in
dotazione)

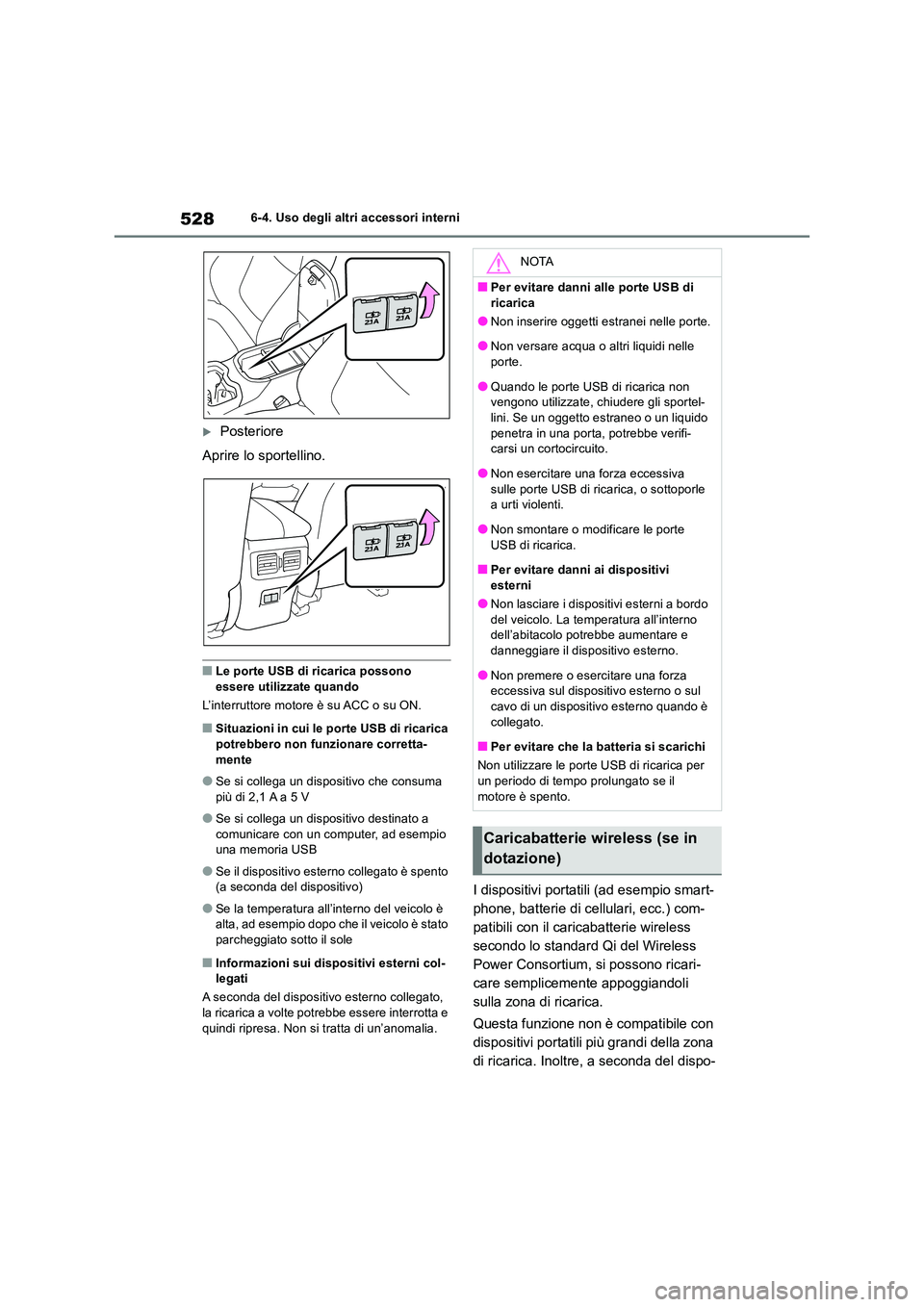

5286-4. Uso degli altri accessori interni
Posteriore
Aprire lo sportellino.
■Le porte USB di ricarica possono essere utilizzate quando
L’interruttore motore è su ACC o su ON.
■Situazioni in cui le porte USB di ricarica
potrebbero non funzionare corretta- mente
●Se si collega un dispositivo che consuma più di 2,1 A a 5 V
●Se si collega un dispositivo destinato a comunicare con un computer, ad esempio una memoria USB
●Se il dispositivo esterno collegato è spento (a seconda del dispositivo)
●Se la temperatura all’interno del veicolo è alta, ad esempio dopo che il veicolo è stato
parcheggiato sotto il sole
■Informazioni sui dispositivi esterni col- legati
A seconda del dispositivo esterno collegato, la ricarica a volte potrebbe essere interrotta e
quindi ripresa. Non si tratta di un’anomalia.
I dispositivi portatili (ad esempio smart-
phone, batterie di cellulari, ecc.) com-
patibili con il caricabatterie wireless
secondo lo standard Qi del Wireless
Power Consortium, si possono ricari-
care semplicemente appoggiandoli
sulla zona di ricarica.
Questa funzione non è compatibile con
dispositivi portatili più grandi della zona
di ricarica. Inoltre, a seconda del dispo-
NOTA
■Per evitare danni alle porte USB di
ricarica
●Non inserire oggetti estranei nelle porte.
●Non versare acqua o altri liquidi nelle porte.
●Quando le porte USB di ricarica non vengono utilizzate, chiudere gli sportel-lini. Se un oggetto estraneo o un liquido
penetra in una porta, potrebbe verifi- carsi un cortocircuito.
●Non esercitare una forza eccessiva
sulle porte USB di ricarica, o sottoporle a urti violenti.
●Non smontare o modificare le porte
USB di ricarica.
■Per evitare danni ai dispositivi esterni
●Non lasciare i dispositivi esterni a bordo
del veicolo. La temperatura all’interno dell’abitacolo potrebbe aumentare e danneggiare il dispositivo esterno.
●Non premere o esercitare una forza eccessiva sul dispositivo esterno o sul cavo di un dispositivo esterno quando è
collegato.
■Per evitare che la batteria si scarichi
Non utilizzare le porte USB di ricarica per
un periodo di tempo prolungato se il motore è spento.
Caricabatterie wireless (se in
dotazione)

529
6 6-4. Uso degli altri accessori interni
Accessori interni
sitivo portatile, potrebbe non funzionare
normalmente. Si prega di leggere il
manuale d’uso del dispositivo portatile
da utilizzare.
■Simbolo “Qi”
Il simbolo “Qi” è un marchio registrato
del Wireless Power Consortium.
■Nome di tutti i componenti
Interruttore di alimentazione
Spia di funzionamento
Zona di ricarica
■Uso del caricabatterie wireless
1Premere l’interruttore di alimenta-
zione del caricabatterie wireless.
Il caricabatterie wireless si accende e si spe-
gne ogni volta che si preme l’interruttore di
alimentazione.
Quando viene acceso, si accende la spia di
funzionamento (verde).Anche se il motore è spento, lo stato
acceso/spento dell’interruttore di alimenta-
zione viene memorizzato.
2Appoggiare il dispositivo portatile
con il lato di ricarica in basso.
Durante la ricarica, si accende la spia di fun-
zionamento (arancione).
Se la ricarica non viene effettuata, provare
ad avvicinare il più possibile il dispositivo
portatile al centro della zona di ricarica.
Una volta completata la ricarica, si accende
la spia di funzionamento (verde).
■Funzione di ricarica
Una volta terminata la ricarica, dopo
un determinato periodo nello stato di
ricarica sospesa, la ricarica ricomin-
cia.
Se si muove il dispositivo portatile, la
ricarica si interrompe per qualche
istante e quindi riprende.A
B
C

5306-4. Uso degli altri accessori interni
■Condizioni di accensione della
spia di funzionamento
*: a seconda del dispositivo portatile, vi sono
casi in cui la spia di funzionamento rimane
accesa arancione anche una volta com-
pletata la ricarica.
Quando la spia di funzionamento
lampeggia
Se si verifica un errore, la spia di fun-
zionamento lampeggia arancione.
Per correggere l’errore, consultare le
tabelle che seguono.
• Lampeggio ripetuto, una volta al
secondo (arancione)
• Lampeggio continuo ripetuto per 3
volte (arancione)• Lampeggio continuo ripetuto per 4
volte (arancione)■Il caricabatterie wireless può essere
usato quando
L’interruttore motore è su ACC o ON.
■Dispositivi portatili compatibili
Il sistema di ricarica wireless secondo lo
standard Qi si può usare con dispositivi com-
patibili.
Tuttavia, non tutti i dispositivi conformi allo
standard Qi sono compatibili con
quest’ultimo.
Il sistema è progettato per dispositivi portatili
con alimentazione elettrica di potenza non
superiore a 5 W, come telefoni cellulari e
smartphone.
■Se ai dispositivi portatili sono stati fis-
sati gusci e accessori
Non eseguire la ricarica se il dispositivo por-
tatile è dotato di guscio o accessori incompa-
tibili con lo standard Qi. A seconda del tipo di
guscio o di accessorio, potrebbe non essere
possibile effettuare la ricarica. Se la ricarica
non avviene neanche se il dispositivo porta-
tile è appoggiato sulla zona di ricarica, rimuo-
vere il guscio e gli accessori.
Spia di fun-
zionamentoCondizioni
Spenta
Quando l’alimentazione del
caricabatterie wireless è
spenta
Verde (si
accende)
In stand-by (stato di ricarica
possibile)
Quando la ricarica è stata
completata
*
Arancione (si
accende)
Quando si appoggia il dispo-
sitivo portatile sulla zona di
ricarica (rilevamento del
dispositivo portatile)
Ricarica
Cause sospettateProcedura correttiva
Errore di comunica-
zione tra veicolo e
caricabatterie.
Rivolgersi a un con-
cessionario o un’offi-
cina autorizzata
Toyota, o a un’altra
officina di fiducia.
Cause sospettateProcedura correttiva
È presente un corpo
estraneo tra il dispo-
sitivo portatile e la
zona di ricarica.Rimuovere il corpo
estraneo tra il dispo-
sitivo portatile e la
zona di ricarica.
Il dispositivo portatile
non è sincronizzato
perché è stato spo-
stato dal centro della
zona di ricarica.
Avvicinare il disposi-
tivo portatile al centro
della zona di ricarica.
Cause sospettateProcedura correttiva
Surriscaldamento
interno del caricabat-
terie wireless.
Interrompere imme-
diatamente la ricarica
e attendere qualche
minuto prima di
riprendere l’opera-
zione.
