TOYOTA RAV4 2018 Manuale duso (in Italian)

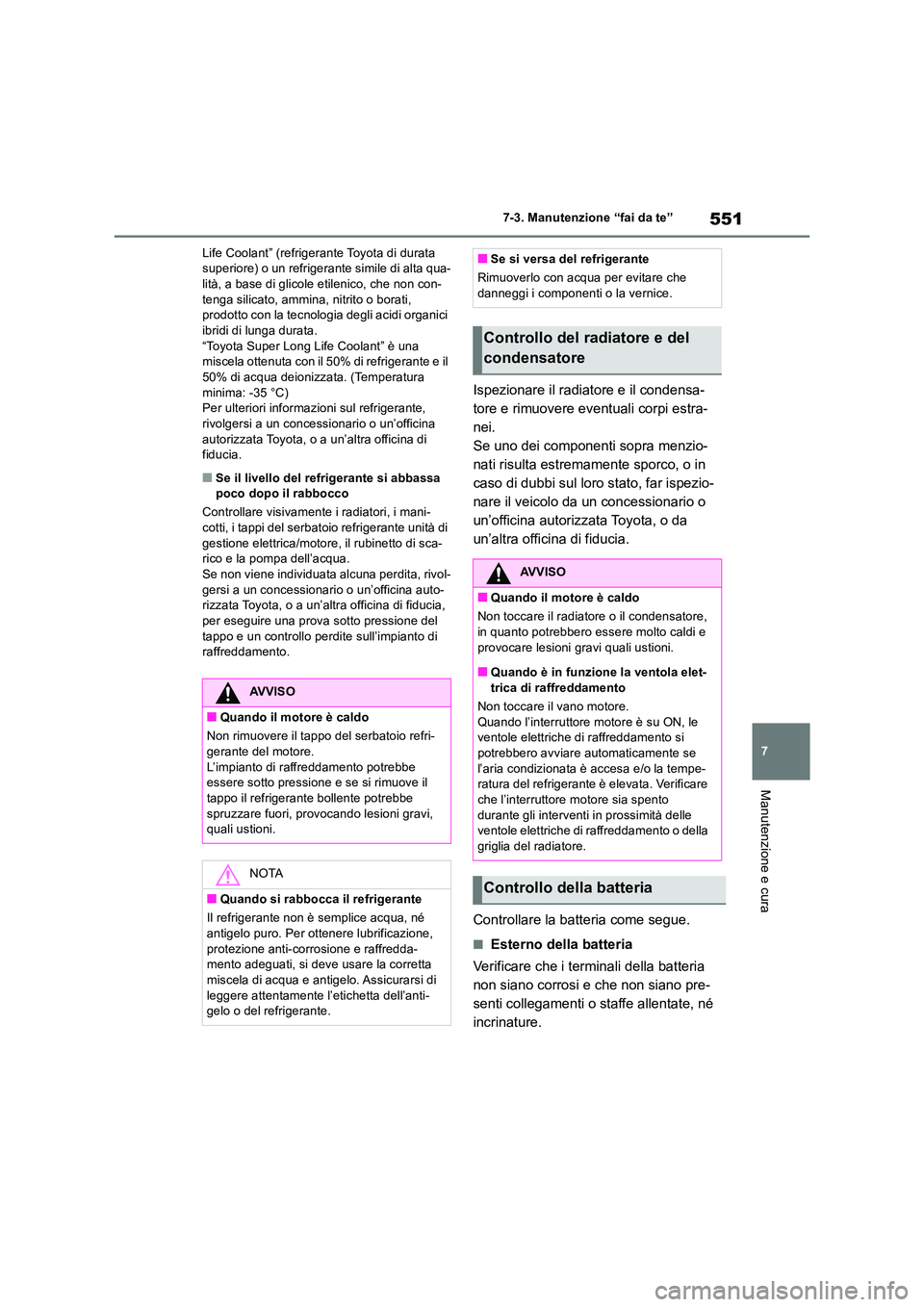

551
7
7-3. Manutenzione “fai da te”
Manutenzione e cura
Life Coolant” (refrigerante Toyota di durata superiore) o un refrigerante simile di alta qua-lità, a base di glicole etilenico, che non con-
tenga silicato, ammina, nitrito o borati, prodotto con la tecnologia degli acidi organici ibridi di lunga durata.
“Toyota Super Long Life Coolant” è una miscela ottenuta con il 50% di refrigerante e il 50% di acqua deionizzata. (Temperatura
minima: -35 °C) Per ulteriori informazioni sul refrigerante, rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di fiducia.
■Se il livello del refrigerante si abbassa poco dopo il rabbocco
Controllare visivamente i radiatori, i mani-
cotti, i tappi del serbatoio refrigerante unità di gestione elettrica/motore, il rubinetto di sca-rico e la pompa dell’acqua.
Se non viene individuata alcuna perdita, rivol- gersi a un concessionario o un’officina auto-rizzata Toyota, o a un’altra officina di fiducia,
per eseguire una prova sotto pressione del tappo e un controllo perdite sull’impianto di raffreddamento.
Ispezionare il radiatore e il condensa-
tore e rimuovere eventuali corpi estra-
nei.
Se uno dei componenti sopra menzio-
nati risulta estremamente sporco, o in
caso di dubbi sul loro stato, far ispezio-
nare il veicolo da un concessionario o
un’officina autorizzata Toyota, o da
un’altra officina di fiducia.
Controllare la batteria come segue.
■Esterno della batteria
Verificare che i terminali della batteria
non siano corrosi e che non siano pre-
senti collegamenti o staffe allentate, né
incrinature.
AVVISO
■Quando il motore è caldo
Non rimuovere il tappo del serbatoio refri- gerante del motore.
L’impianto di raffreddamento potrebbe essere sotto pressione e se si rimuove il tappo il refrigerante bollente potrebbe
spruzzare fuori, provocando lesioni gravi, quali ustioni.
NOTA
■Quando si rabbocca il refrigerante
Il refrigerante non è semplice acqua, né
antigelo puro. Per ottenere lubrificazione, protezione anti-corrosione e raffredda-mento adeguati, si deve usare la corretta
miscela di acqua e antigelo. Assicurarsi di leggere attentamente l’etichetta dell’anti-gelo o del refrigerante.
■Se si versa del refrigerante
Rimuoverlo con acqua per evitare che danneggi i componenti o la vernice.
Controllo del radiatore e del
condensatore
AVVISO
■Quando il motore è caldo
Non toccare il radiatore o il condensatore, in quanto potrebbero essere molto caldi e
provocare lesioni gravi quali ustioni.
■Quando è in funzione la ventola elet- trica di raffreddamento
Non toccare il vano motore. Quando l’interruttore motore è su ON, le ventole elettriche di raffreddamento si
potrebbero avviare automaticamente se l’aria condizionata è accesa e/o la tempe-ratura del refrigerante è elevata. Verificare
che l’interruttore motore sia spento durante gli interventi in prossimità delle ventole elettriche di raffreddamento o della
griglia del radiatore.
Controllo della batteria

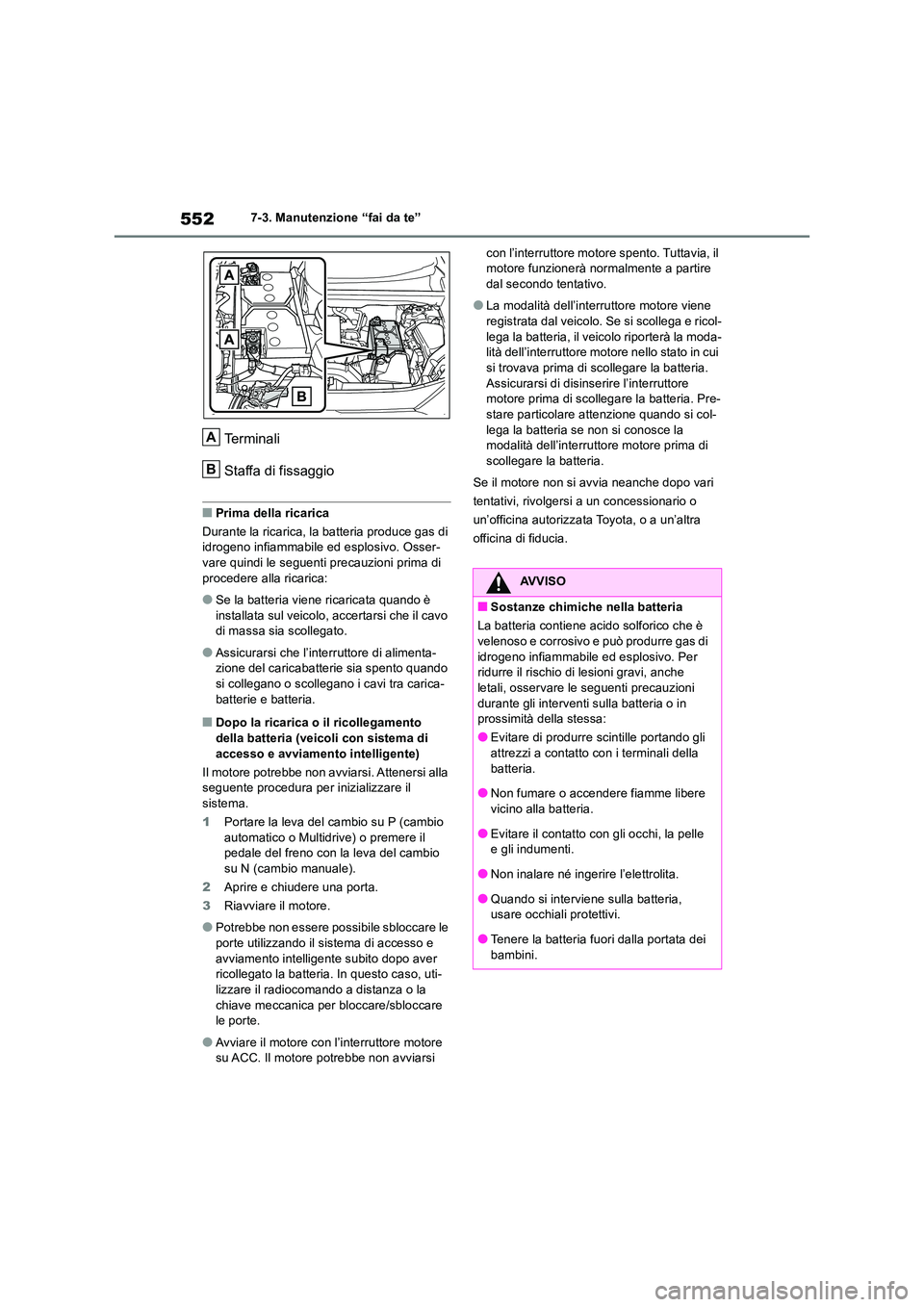

5527-3. Manutenzione “fai da te”
Terminali
Staffa di fissaggio
■Prima della ricarica
Durante la ricarica, la batteria produce gas di idrogeno infiammabile ed esplosivo. Osser-
vare quindi le seguenti precauzioni prima di procedere alla ricarica:
●Se la batteria viene ricaricata quando è installata sul veicolo, accertarsi che il cavo di massa sia scollegato.
●Assicurarsi che l’interruttore di alimenta-zione del caricabatterie sia spento quando
si collegano o scollegano i cavi tra carica- batterie e batteria.
■Dopo la ricarica o il ricollegamento della batteria (veicoli con sistema di
accesso e avviamento intelligente)
Il motore potrebbe non avviarsi. Attenersi alla seguente procedura per inizializzare il sistema.
1 Portare la leva del cambio su P (cambio
automatico o Multidrive) o premere il pedale del freno con la leva del cambio su N (cambio manuale).
2 Aprire e chiudere una porta.
3 Riavviare il motore.
●Potrebbe non essere possibile sbloccare le porte utilizzando il sistema di accesso e
avviamento intelligente subito dopo aver ricollegato la batteria. In questo caso, uti-
lizzare il radiocomando a distanza o la chiave meccanica per bloccare/sbloccare le porte.
●Avviare il motore con l’interruttore motore su ACC. Il motore potrebbe non avviarsi
con l’interruttore motore spento. Tuttavia, il motore funzionerà normalmente a partire dal secondo tentativo.
●La modalità dell’interruttore motore viene registrata dal veicolo. Se si scollega e ricol-
lega la batteria, il veicolo riporterà la moda- lità dell’interruttore motore nello stato in cui si trovava prima di scollegare la batteria.
Assicurarsi di disinserire l’interruttore motore prima di scollegare la batteria. Pre-stare particolare attenzione quando si col-
lega la batteria se non si conosce la modalità dell’interruttore motore prima di scollegare la batteria.
Se il motore non si avvia neanche dopo vari
tentativi, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra
officina di fiducia.
A
B
AVVISO
■Sostanze chimiche nella batteria
La batteria contiene acido solforico che è velenoso e corrosivo e può produrre gas di
idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi, anche letali, osservare le seguenti precauzioni
durante gli interventi sulla batteria o in prossimità della stessa:
●Evitare di produrre scintille portando gli
attrezzi a contatto con i terminali della batteria.
●Non fumare o accendere fiamme libere
vicino alla batteria.
●Evitare il contatto con gli occhi, la pelle e gli indumenti.
●Non inalare né ingerire l’elettrolita.
●Quando si interviene sulla batteria, usare occhiali protettivi.
●Tenere la batteria fuori dalla portata dei bambini.

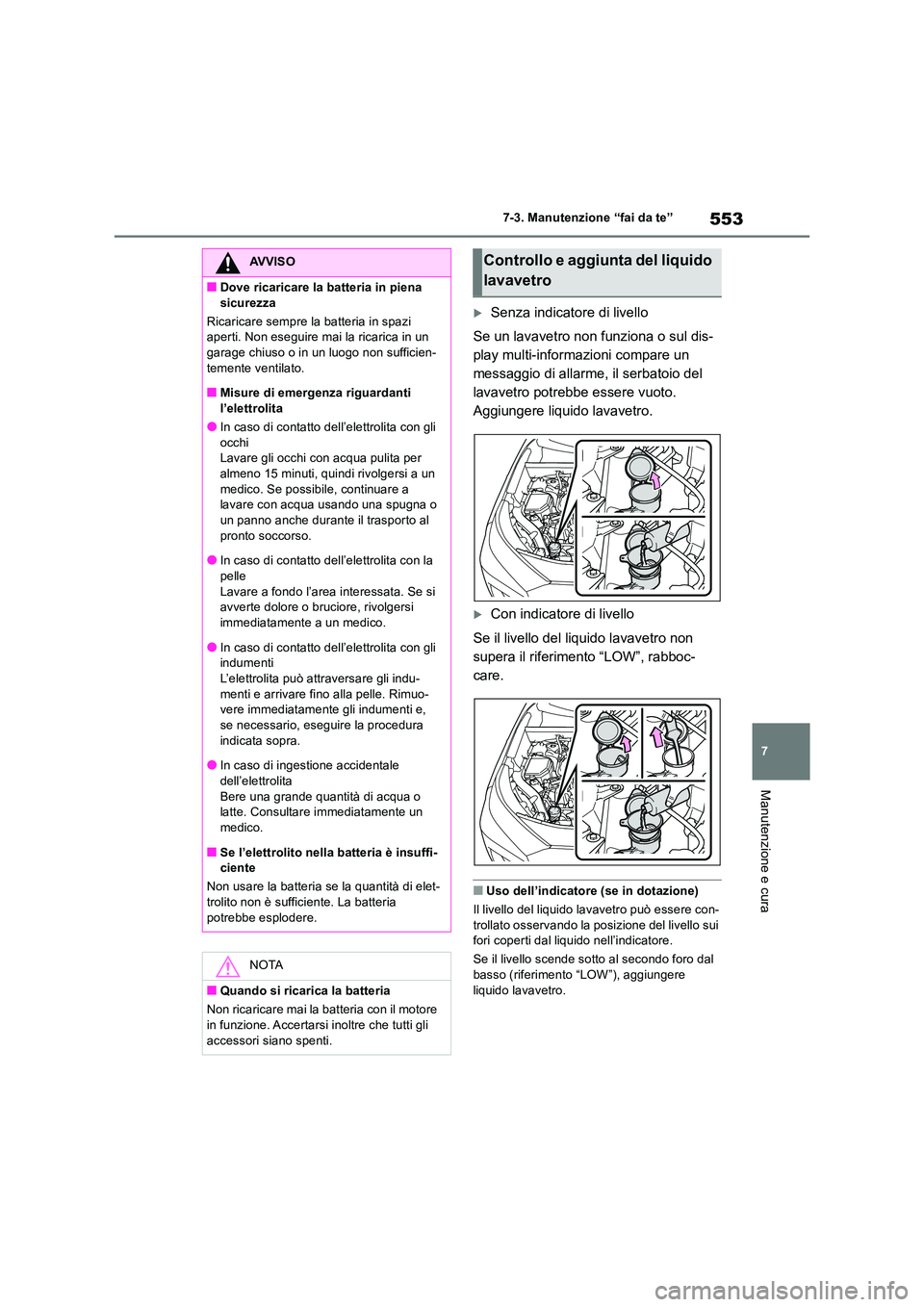

553
7
7-3. Manutenzione “fai da te”
Manutenzione e cura
Senza indicatore di livello
Se un lavavetro non funziona o sul dis-
play multi-informazioni compare un
messaggio di allarme, il serbatoio del
lavavetro potrebbe essere vuoto.
Aggiungere liquido lavavetro.
Con indicatore di livello
Se il livello del liquido lavavetro non
supera il riferimento “LOW”, rabboc-
care.
■Uso dell’indicatore (se in dotazione)
Il livello del liquido lavavetro può essere con-
trollato osservando la posizione del livello sui fori coperti dal liquido nell’indicatore.
Se il livello scende sotto al secondo foro dal basso (riferimento “LOW”), aggiungere
liquido lavavetro.
AVVISO
■Dove ricaricare la batteria in piena
sicurezza
Ricaricare sempre la batteria in spazi aperti. Non eseguire mai la ricarica in un garage chiuso o in un luogo non sufficien-
temente ventilato.
■Misure di emergenza riguardanti l’elettrolita
●In caso di contatto dell’elettrolita con gli
occhi Lavare gli occhi c on acqua pulita per almeno 15 minuti, quindi rivolgersi a un
medico. Se possibile, continuare a lavare con acqua usando una spugna o un panno anche durante il trasporto al
pronto soccorso.
●In caso di contatto dell’elettrolita con la pelle
Lavare a fondo l’area interessata. Se si avverte dolore o bruciore, rivolgersi immediatamente a un medico.
●In caso di contatto dell’elettrolita con gli indumentiL’elettrolita può attraversare gli indu-
menti e arrivare fino alla pelle. Rimuo- vere immediatamente gli indumenti e,
se necessario, eseguire la procedura indicata sopra.
●In caso di ingestione accidentale
dell’elettrolita Bere una grande quantità di acqua o latte. Consultare immediatamente un
medico.
■Se l’elettrolito nella batteria è insuffi- ciente
Non usare la batteria se la quantità di elet-
trolito non è sufficiente. La batteria potrebbe esplodere.
NOTA
■Quando si ricarica la batteria
Non ricaricare mai la batteria con il motore in funzione. Accertarsi inoltre che tutti gli
accessori siano spenti.
Controllo e aggiunta del liquido
lavavetro

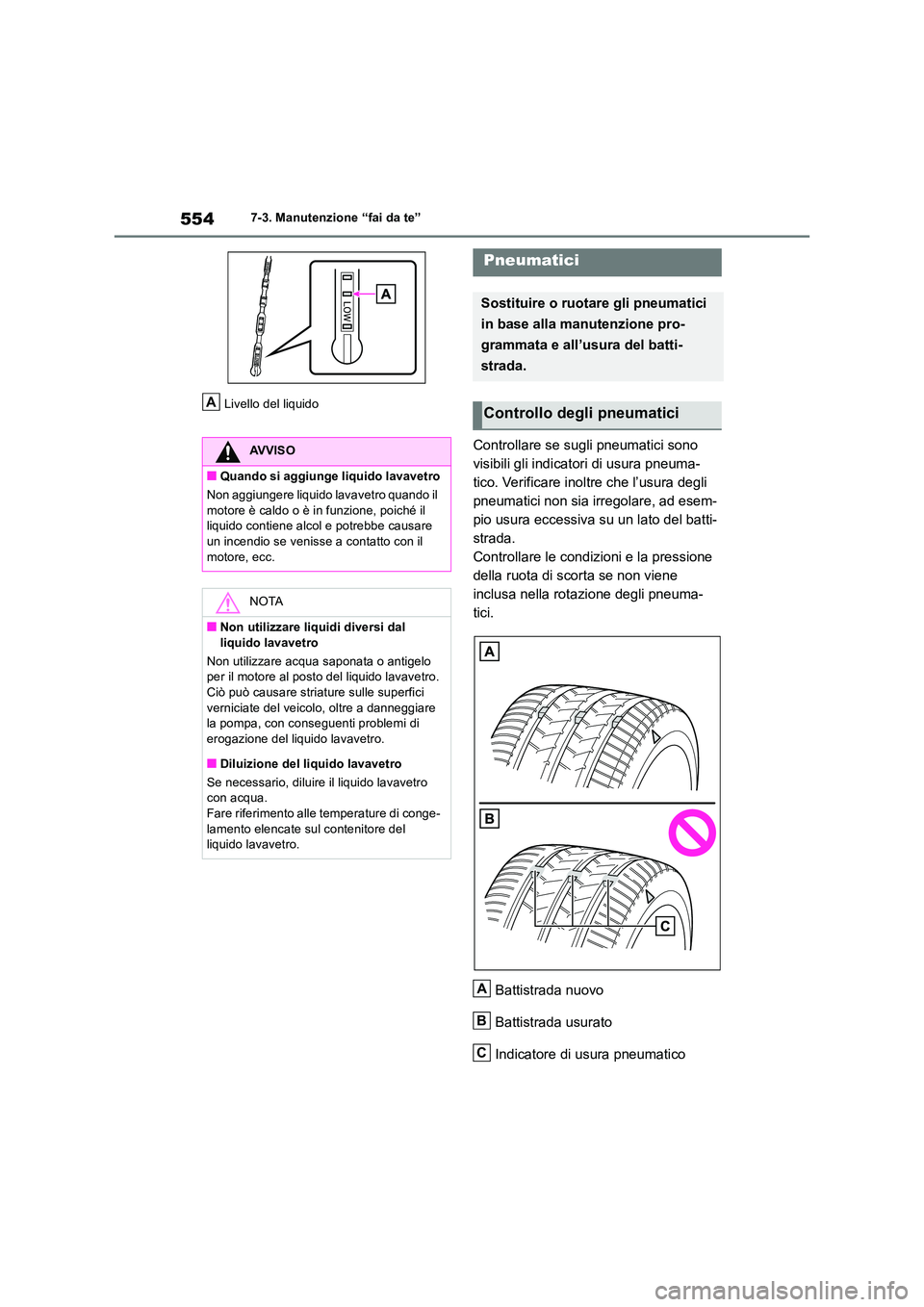

5547-3. Manutenzione “fai da te”
Livello del liquido
Controllare se sugli pneumatici sono
visibili gli indicatori di usura pneuma-
tico. Verificare inoltre che l’usura degli
pneumatici non sia irregolare, ad esem-
pio usura eccessiva su un lato del batti-
strada.
Controllare le condizioni e la pressione
della ruota di scorta se non viene
inclusa nella rotazione degli pneuma-
tici.
Battistrada nuovo
Battistrada usurato
Indicatore di usura pneumatico
AVVISO
■Quando si aggiunge liquido lavavetro
Non aggiungere liquido lavavetro quando il motore è caldo o è in funzione, poiché il liquido contiene alcol e potrebbe causare
un incendio se venisse a contatto con il motore, ecc.
NOTA
■Non utilizzare liquidi diversi dal liquido lavavetro
Non utilizzare acqua saponata o antigelo per il motore al posto del liquido lavavetro.
Ciò può causare striature sulle superfici verniciate del veicolo, oltre a danneggiare la pompa, con conseguenti problemi di
erogazione del liquido lavavetro.
■Diluizione del liquido lavavetro
Se necessario, diluire il liquido lavavetro con acqua.
Fare riferimento alle temperature di conge- lamento elencate sul contenitore del liquido lavavetro.
A
Pneumatici
Sostituire o ruotare gli pneumatici
in base alla manutenzione pro-
grammata e all’usura del batti-
strada.
Controllo degli pneumatici
A
B
C

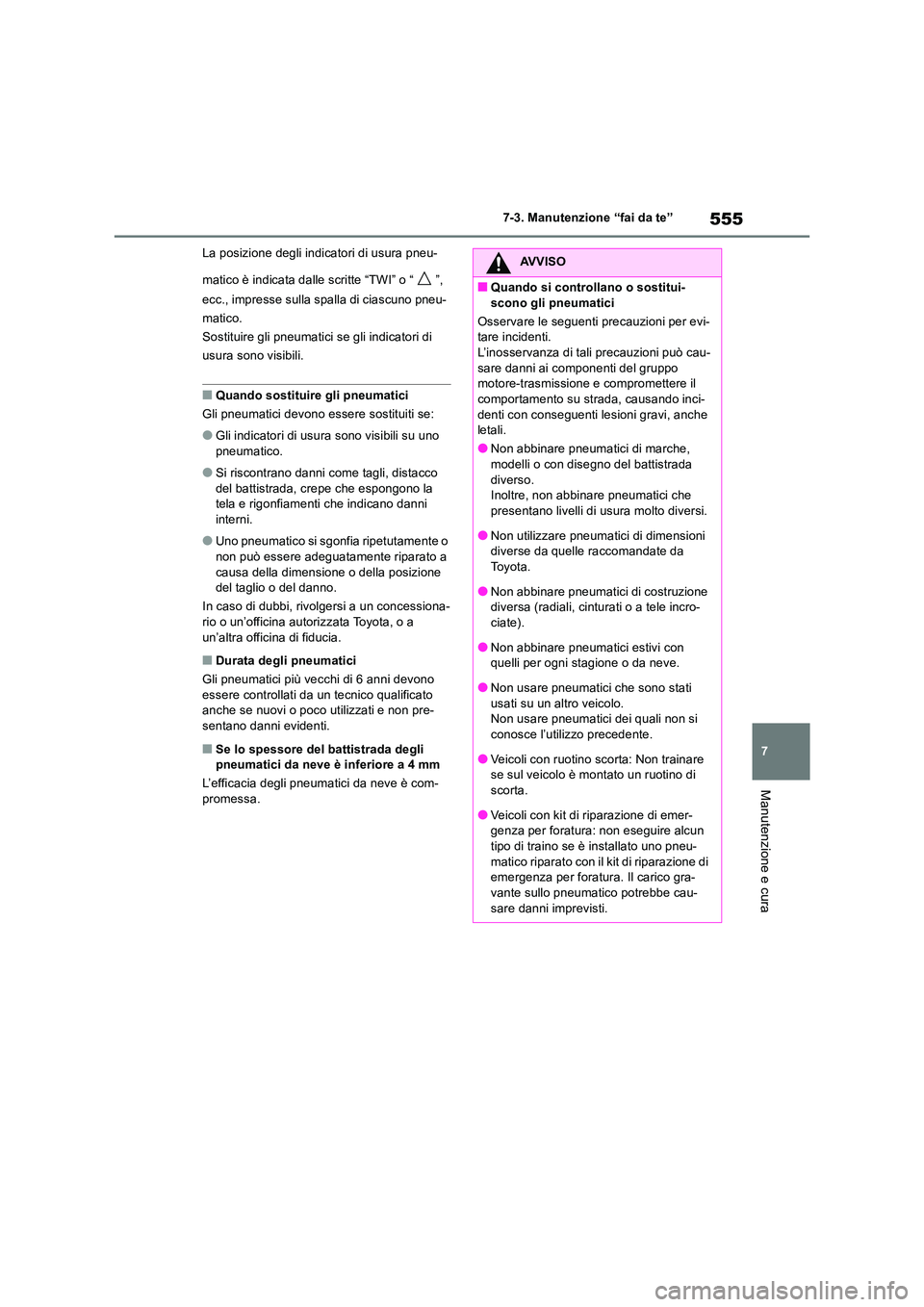

555
7
7-3. Manutenzione “fai da te”
Manutenzione e cura
La posizione degli indicatori di usura pneu-
matico è indicata dalle scritte “TWI” o “ ”,
ecc., impresse sulla spalla di ciascuno pneu-
matico.
Sostituire gli pneumatici se gli indicatori di
usura sono visibili.
■Quando sostituire gli pneumatici
Gli pneumatici devono essere sostituiti se:
●Gli indicatori di usura sono visibili su uno
pneumatico.
●Si riscontrano danni come tagli, distacco
del battistrada, crepe che espongono la tela e rigonfiamenti che indicano danni interni.
●Uno pneumatico si sgonfia ripetutamente o non può essere adeguatamente riparato a
causa della dimensione o della posizione del taglio o del danno.
In caso di dubbi, rivolgersi a un concessiona- rio o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
■Durata degli pneumatici
Gli pneumatici più vecchi di 6 anni devono essere controllati da un tecnico qualificato anche se nuovi o poco utilizzati e non pre-
sentano danni evidenti.
■Se lo spessore del battistrada degli pneumatici da neve è inferiore a 4 mm
L’efficacia degli pneumatici da neve è com- promessa.
AVVISO
■Quando si controllano o sostitui-
scono gli pneumatici
Osservare le seguenti precauzioni per evi- tare incidenti.L’inosservanza di tali precauzioni può cau-
sare danni ai componenti del gruppo motore-trasmissione e compromettere il comportamento su strada, causando inci-
denti con conseguenti lesioni gravi, anche letali.
●Non abbinare pneumatici di marche, modelli o con disegno del battistrada
diverso. Inoltre, non abbinare pneumatici che presentano livelli di usura molto diversi.
●Non utilizzare pneumatici di dimensioni diverse da quelle raccomandate da Toyota.
●Non abbinare pneumatici di costruzione diversa (radiali, cinturati o a tele incro-ciate).
●Non abbinare pneumatici estivi con quelli per ogni stagione o da neve.
●Non usare pneumatici che sono stati
usati su un altro veicolo. Non usare pneumatici dei quali non si
conosce l’utilizzo precedente.
●Veicoli con ruotino scorta: Non trainare se sul veicolo è montato un ruotino di
scorta.
●Veicoli con kit di riparazione di emer- genza per foratura: non eseguire alcun
tipo di traino se è installato uno pneu- matico riparato con il kit di riparazione di emergenza per foratura. Il carico gra-
vante sullo pneumatico potrebbe cau- sare danni imprevisti.

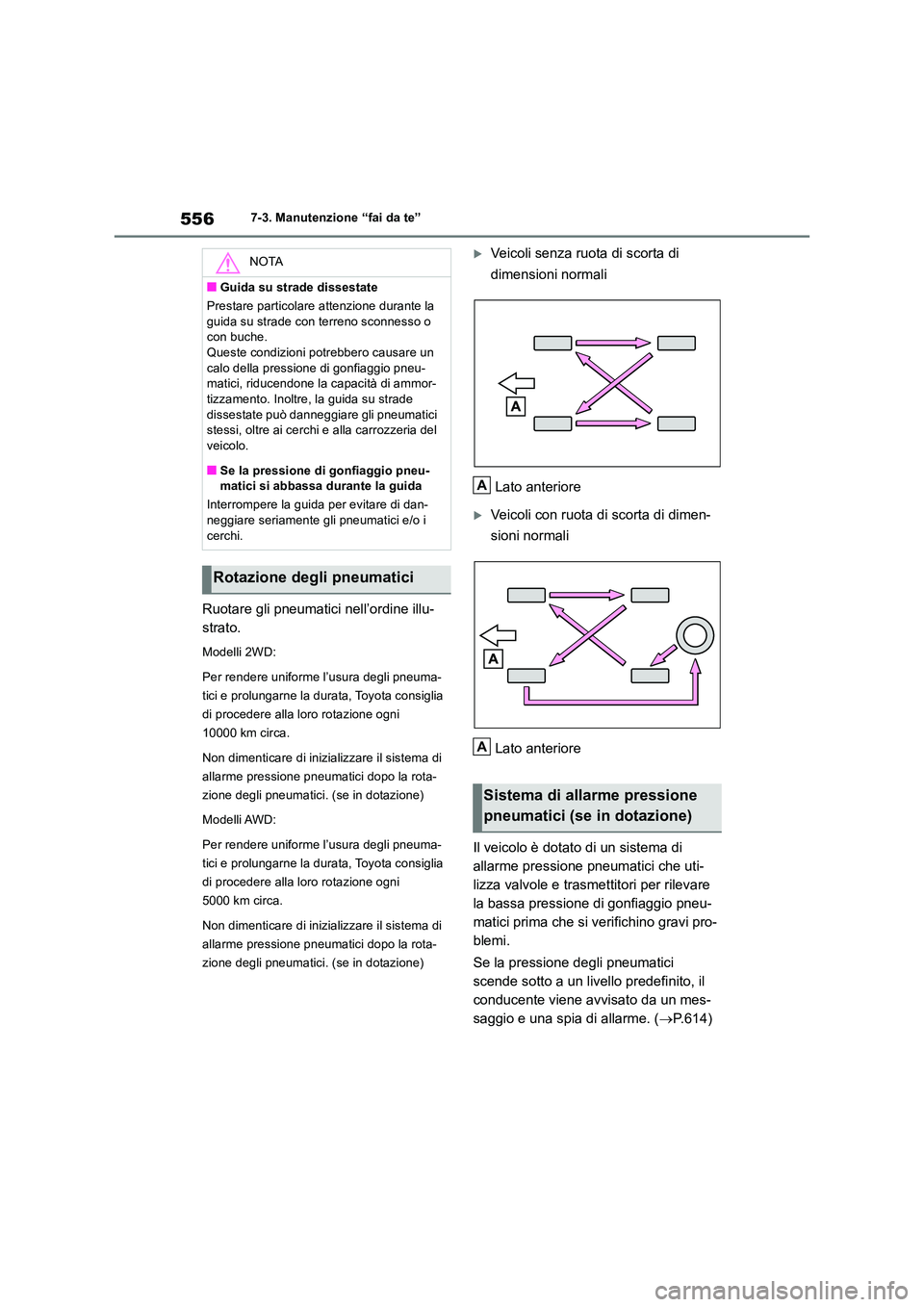

5567-3. Manutenzione “fai da te”
Ruotare gli pneumatici nell’ordine illu-
strato.
Modelli 2WD:
Per rendere uniforme l’usura degli pneuma-
tici e prolungarne la durata, Toyota consiglia
di procedere alla loro rotazione ogni
10000 km circa.
Non dimenticare di inizia lizzare il sistema di
allarme pressione pneumatici dopo la rota-
zione degli pneumatici. (se in dotazione)
Modelli AWD:
Per rendere uniforme l’usura degli pneuma-
tici e prolungarne la durata, Toyota consiglia
di procedere alla loro rotazione ogni
5000 km circa.
Non dimenticare di inizia lizzare il sistema di
allarme pressione pneumatici dopo la rota-
zione degli pneumatici. (se in dotazione)
Veicoli senza ruota di scorta di
dimensioni normali
Lato anteriore
Veicoli con ruota di scorta di dimen-
sioni normali
Lato anteriore
Il veicolo è dotato di un sistema di
allarme pressione pneumatici che uti-
lizza valvole e trasmettitori per rilevare
la bassa pressione di gonfiaggio pneu-
matici prima che si verifichino gravi pro-
blemi.
Se la pressione degli pneumatici
scende sotto a un livello predefinito, il
conducente viene avvisato da un mes-
saggio e una spia di allarme. ( P.614)
NOTA
■Guida su strade dissestate
Prestare particolare attenzione durante la
guida su strade con terreno sconnesso o con buche.Queste condizioni potrebbero causare un
calo della pressione di gonfiaggio pneu- matici, riducendone la capacità di ammor-tizzamento. Inoltre, la guida su strade
dissestate può danneggiare gli pneumatici stessi, oltre ai cerchi e alla carrozzeria del veicolo.
■Se la pressione di gonfiaggio pneu-matici si abbassa durante la guida
Interrompere la guida per evitare di dan- neggiare seriamente gli pneumatici e/o i
cerchi.
Rotazione degli pneumatici
Sistema di allarme pressione
pneumatici (se in dotazione)
A
A

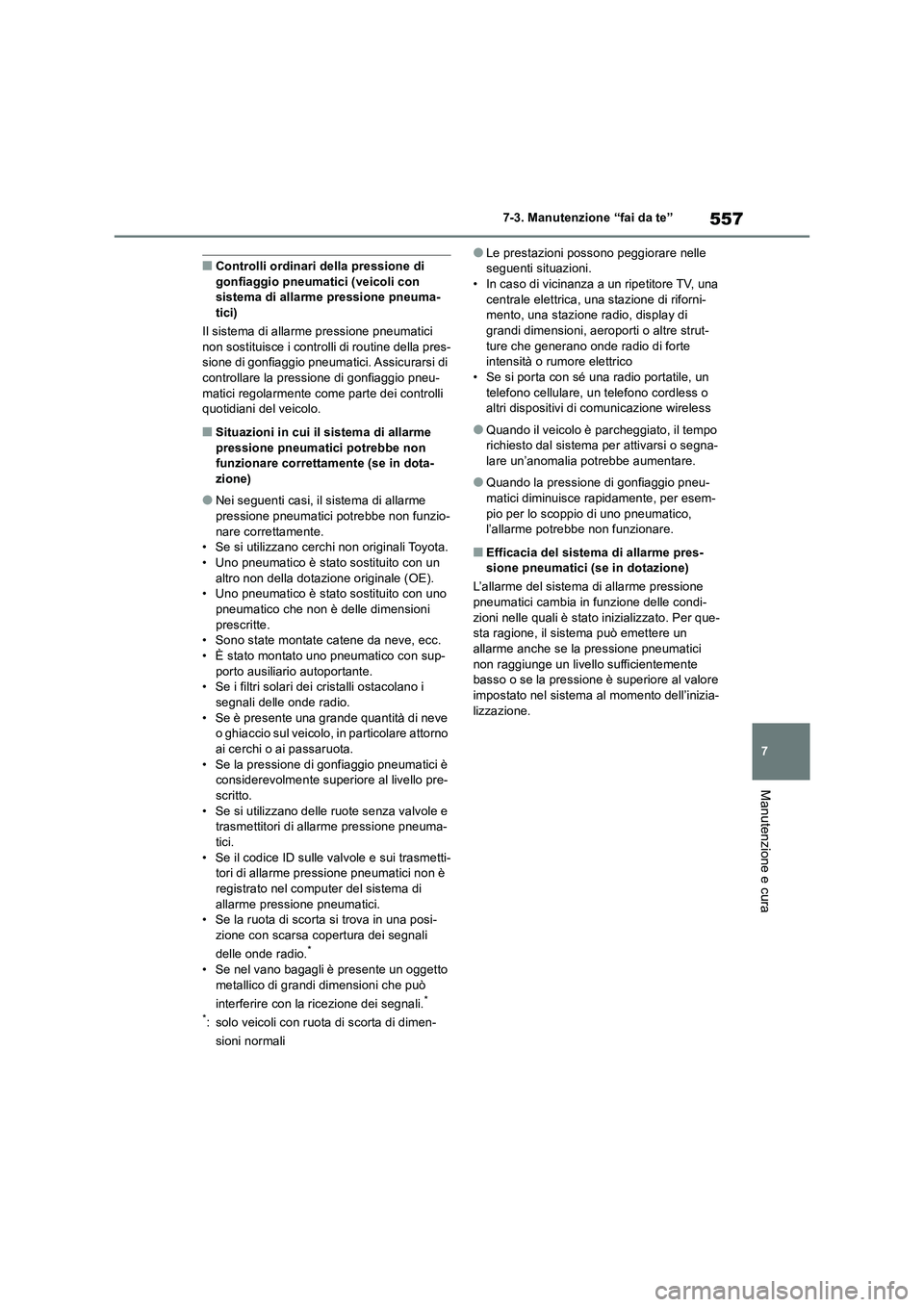

557
7 7-3. Manutenzione “fai da te”
Manutenzione e cura
■Controlli ordinari della pressione di
gonfiaggio pneumatici (veicoli con
sistema di allarme pressione pneuma-
tici)
Il sistema di allarme pressione pneumatici
non sostituisce i controlli di routine della pres-
sione di gonfiaggio pneumatici. Assicurarsi di
controllare la pressione di gonfiaggio pneu-
matici regolarmente come parte dei controlli
quotidiani del veicolo.
■Situazioni in cui il sistema di allarme
pressione pneumatici potrebbe non
funzionare correttamente (se in dota-
zione)
●Nei seguenti casi, il sistema di allarme
pressione pneumatici potrebbe non funzio-
nare correttamente.
• Se si utilizzano cerchi non originali Toyota.
• Uno pneumatico è stato sostituito con un
altro non della dotazione originale (OE).
• Uno pneumatico è stato sostituito con uno
pneumatico che non è delle dimensioni
prescritte.
• Sono state montate catene da neve, ecc.
• È stato montato uno pneumatico con sup-
porto ausiliario autoportante.
• Se i filtri solari dei cristalli ostacolano i
segnali delle onde radio.
• Se è presente una grande quantità di neve
o ghiaccio sul veicolo, in particolare attorno
ai cerchi o ai passaruota.
• Se la pressione di gonfiaggio pneumatici è
considerevolmente superiore al livello pre-
scritto.
• Se si utilizzano delle ruote senza valvole e
trasmettitori di allarme pressione pneuma-
tici.
• Se il codice ID sulle valvole e sui trasmetti-
tori di allarme pressione pneumatici non è
registrato nel computer del sistema di
allarme pressione pneumatici.
• Se la ruota di scorta si trova in una posi-
zione con scarsa copertura dei segnali
delle onde radio.
*
• Se nel vano bagagli è presente un oggetto
metallico di grandi dimensioni che può
interferire con la ricezione dei segnali.
*
*
: solo veicoli con ruota di scorta di dimen-
sioni normali
●Le prestazioni possono peggiorare nelle
seguenti situazioni.
• In caso di vicinanza a un ripetitore TV, una
centrale elettrica, una stazione di riforni-
mento, una stazione radio, display di
grandi dimensioni, aeroporti o altre strut-
ture che generano onde radio di forte
intensità o rumore elettrico
• Se si porta con sé una radio portatile, un
telefono cellulare, un telefono cordless o
altri dispositivi di comunicazione wireless
●Quando il veicolo è parcheggiato, il tempo
richiesto dal sistema per attivarsi o segna-
lare un’anomalia potrebbe aumentare.
●Quando la pressione di gonfiaggio pneu-
matici diminuisce rapidamente, per esem-
pio per lo scoppio di uno pneumatico,
l’allarme potrebbe non funzionare.
■Efficacia del sistema di allarme pres-
sione pneumatici (se in dotazione)
L’allarme del sistema di allarme pressione
pneumatici cambia in funzione delle condi-
zioni nelle quali è stato inizializzato. Per que-
sta ragione, il sistema può emettere un
allarme anche se la pressione pneumatici
non raggiunge un livello sufficientemente
basso o se la pressione è superiore al valore
impostato nel sistema al momento dell’inizia-
lizzazione.

5587-3. Manutenzione “fai da te”

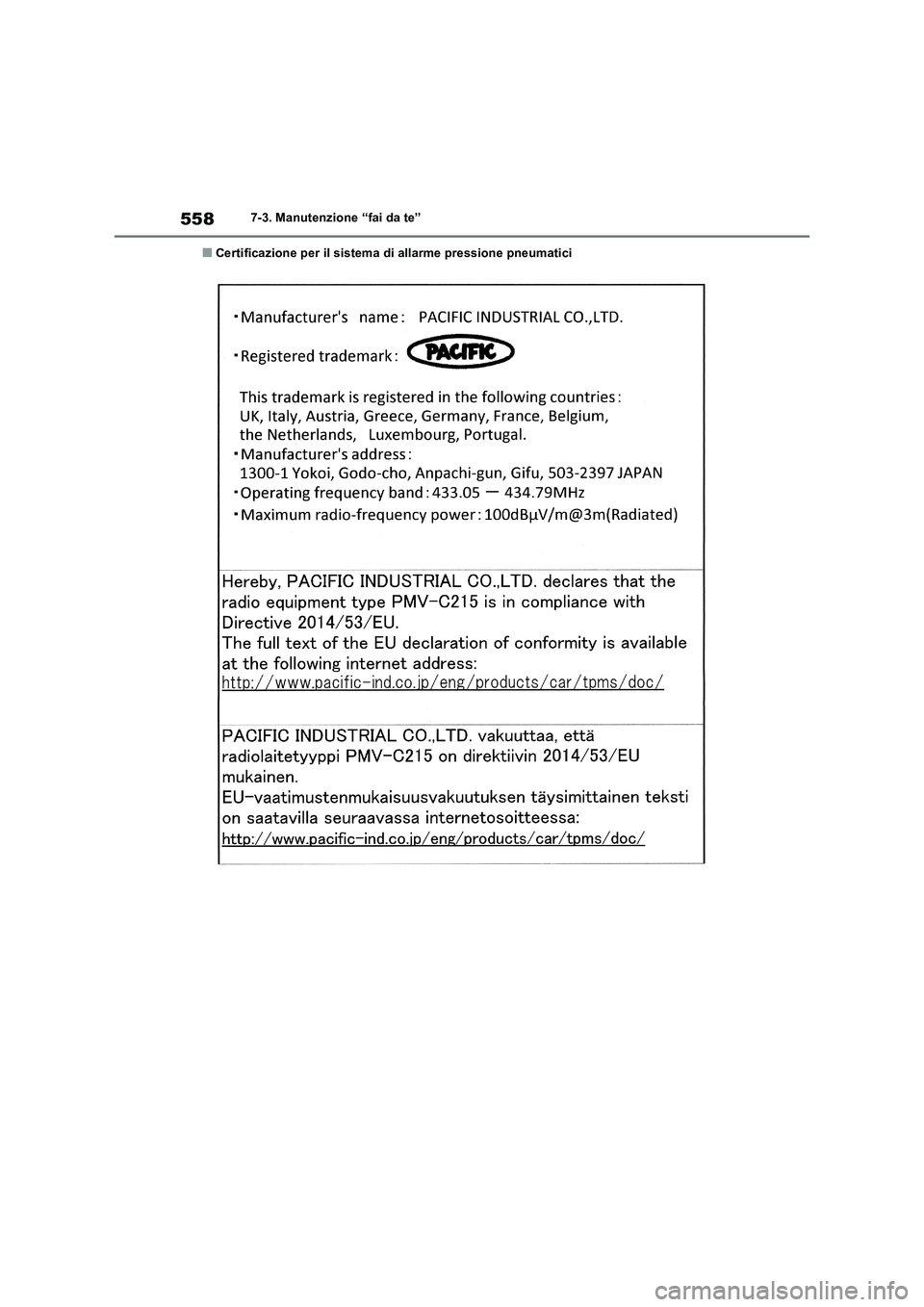

■Certificazione per il sistema di allarme pressione pneumatici

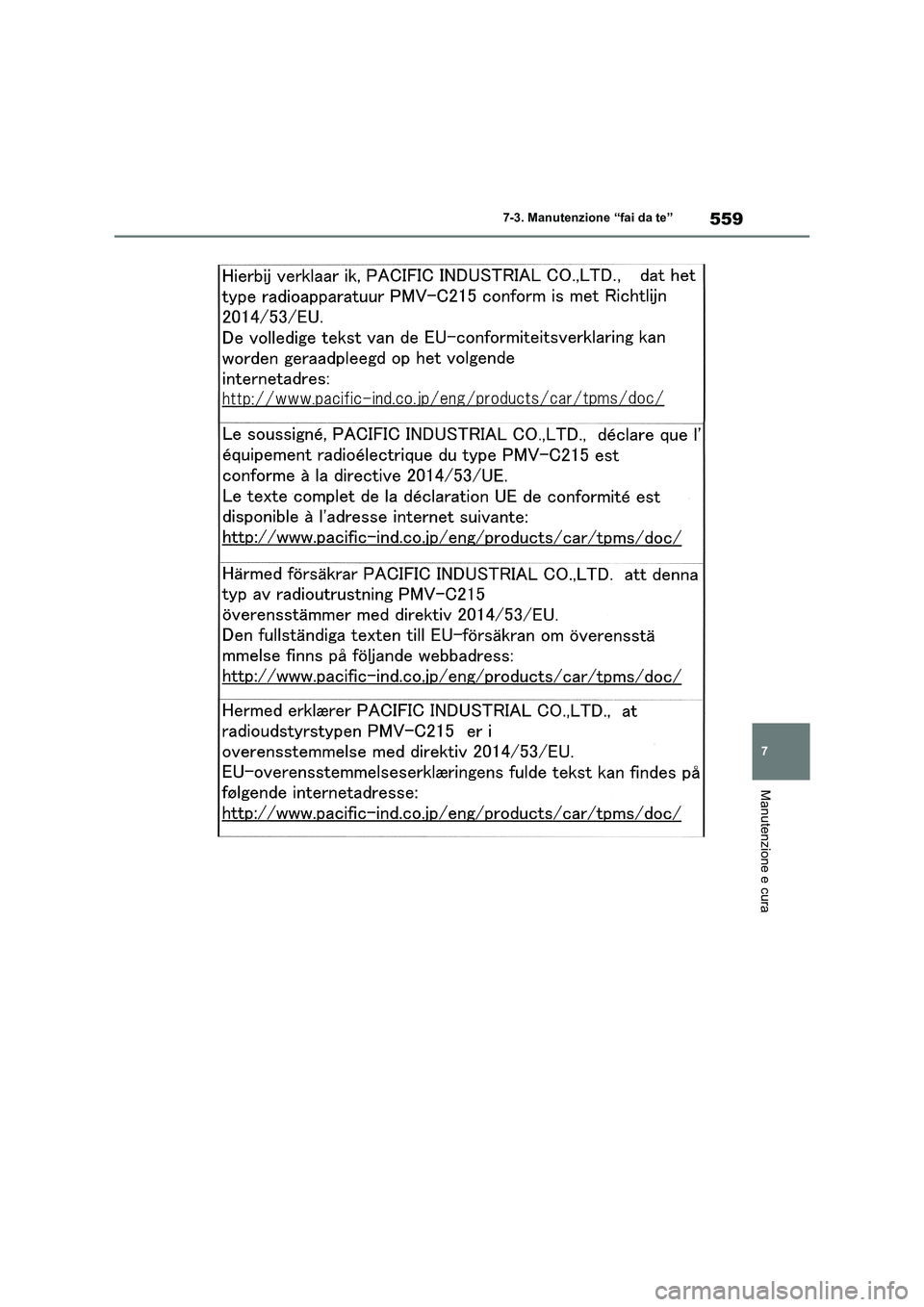

559
7 7-3. Manutenzione “fai da te”
Manutenzione e cura

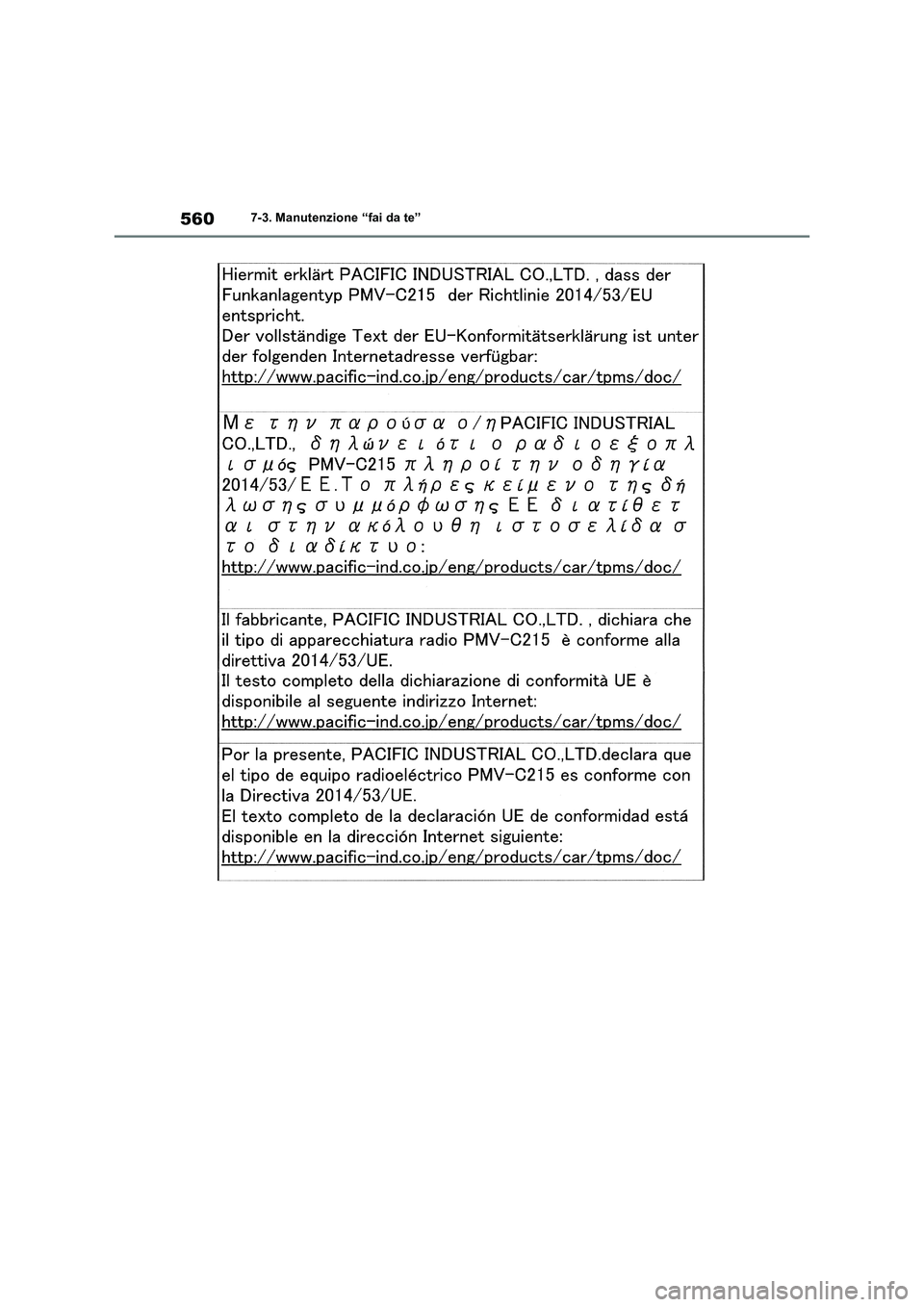

5607-3. Manutenzione “fai da te”
