TOYOTA RAV4 2018 Návod na použití (in Czech)

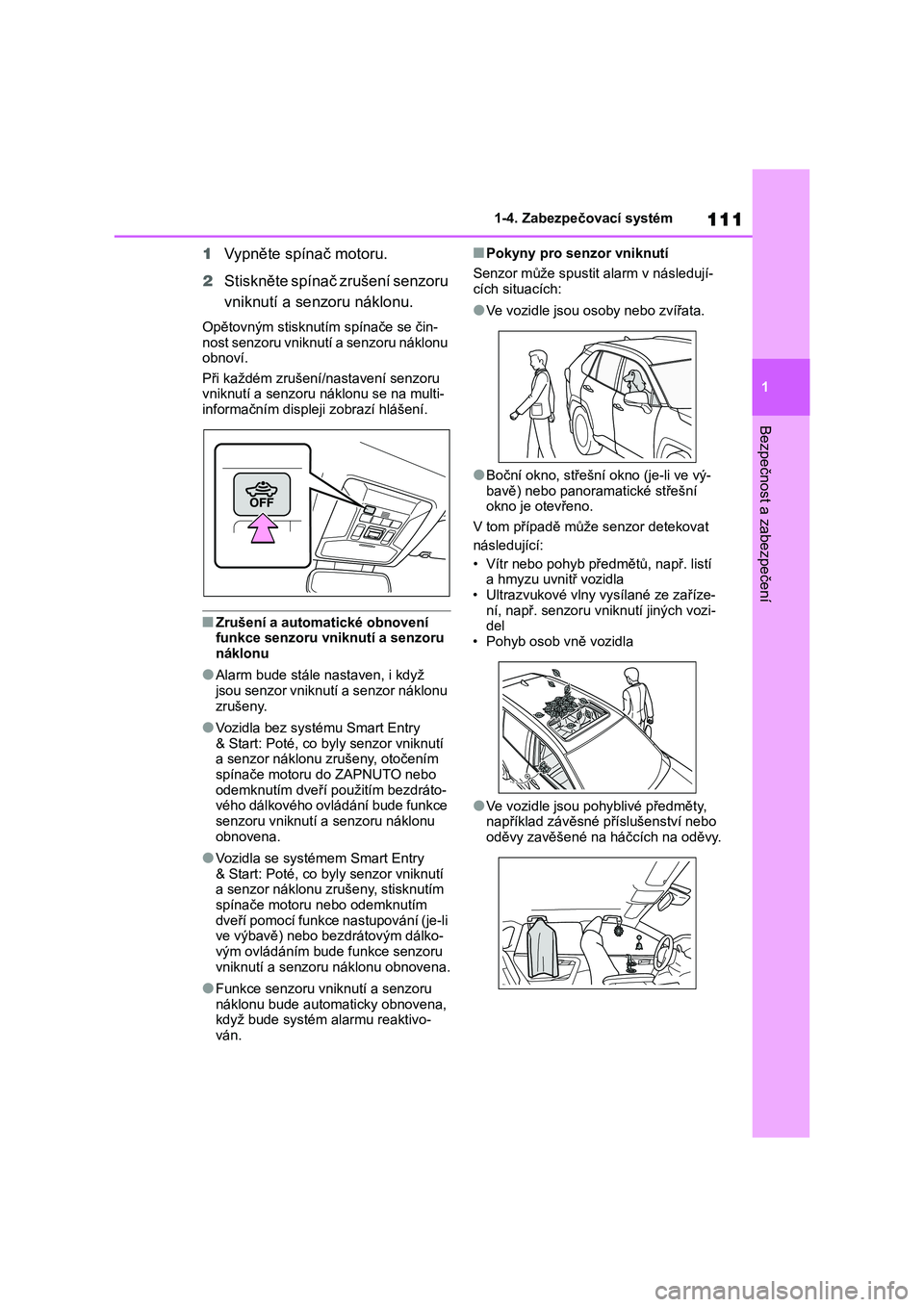

111
1
1-4. Zabezpečovací systém
Bezpečnost a zabezpečení
1Vypněte spínač motoru.
2Stiskněte spínač zrušení senzoru
vniknutí a senzoru náklonu.
Opětovným stisknutím spínače se čin-nost senzoru vniknutí a senzoru náklonu
obnoví.
Při každém zrušení/nastavení senzoru vniknutí a senzoru náklonu se na multi-
informačním displeji zobrazí hlášení.
■Zrušení a automatické obnovení
funkce senzoru vniknutí a senzoru náklonu
●Alarm bude stále nastaven, i když jsou senzor vniknutí a senzor náklonu
zrušeny.
●Vo z i d l a b e z s y s t é mu S m a r t E n t r y
& Start: Poté, co byly senzor vniknutí
a senzor náklonu zrušeny, otočením spínače motoru do ZAPNUTO nebo
odemknutím dveří použitím bezdráto-
vého dálkového ovládání bude funkce senzoru vniknutí a senzoru náklonu
obnovena.
●Vo z i d l a s e s y s t é m e m S m a r t E n t r y
& Start: Poté, co byly senzor vniknutí
a senzor náklonu zrušeny, stisknutím spínače motoru nebo odemknutím
dveří pomocí funkce nastupování (je-li
ve výbavě) nebo bezdrátovým dálko-
vým ovládáním bude funkce senzoru vniknutí a senzoru náklonu obnovena.
●Funkce senzoru vniknutí a senzoru náklonu bude automaticky obnovena,
když bude systém alarmu reaktivo-
ván.
■Pokyny pro senzor vniknutí
Senzor může spustit alarm v následují-cích situacích:
●Ve v o z i d l e j s o u o soby nebo zvířata.
●Boční okno, střešní okno (je-li ve vý-
bavě) nebo panoramatické střešní okno je otevřeno.
V tom případě může senzor detekovat
následující:
•Vítr nebo pohyb předmětů, např. listí
a hmyzu uvnitř vozidla•Ultrazvukové vlny vysílané ze zaříze-
ní, např. senzoru vniknutí jiných vozi-
del•Pohyb osob vně vozidla
●Ve v o z i d l e j s o u p o h y b l i v é p ř e d m ě t y, například závěsné příslušenství nebo
oděvy zavěšené na háčcích na oděvy.

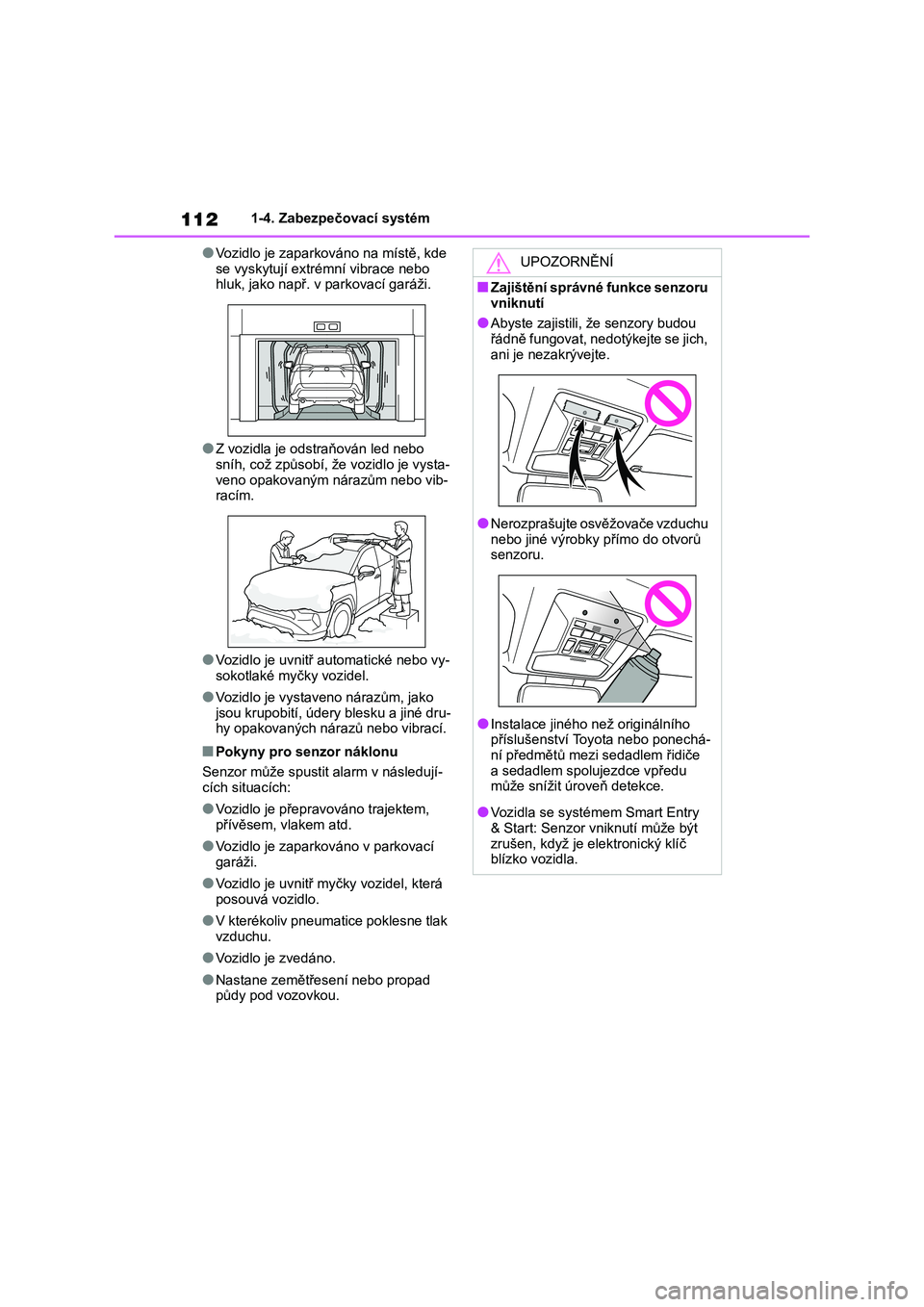

1121-4. Zabezpečovací systém
●Vozidlo je zaparkováno na místě, kde
se vyskytují extrémní vibrace nebo hluk, jako např. v parkovací garáži.
●Z vozidla je odstraňován led nebo sníh, což způsobí, že vozidlo je vysta-
veno opakovaným nárazům nebo vib-
racím.
●Vo z i d l o j e u v n i tř a u t o m a t i c k é n e b o v y -
sokotlaké myčky vozidel.
●Vo z i d l o j e v y s t a veno nárazům, jako
jsou krupobití, údery blesku a jiné dru-hy opakovaných nárazů nebo vibrací.
■Pokyny pro senzor náklonu
Senzor může spustit alarm v následují-
cích situacích:
●Vo z i d l o j e p ř e p r a v o v á n o t r a j e k t e m ,
přívěsem, vlakem atd.
●Vozidlo je zaparkováno v parkovací
garáži.
●Vo z i d l o j e u v n i t ř m yčky vozidel, která
posouvá vozidlo.
●V kterékoliv pneumatice poklesne tlak
vzduchu.
●Vo z i d l o j e z v e d á n o .
●Nastane zemětřesení nebo propad půdy pod vozovkou.
UPOZORNĚNÍ
■Zajištění správné funkce senzoru
vniknutí
●Abyste zajistili, že senzory budou řádně fungovat, nedotýkejte se jich,
ani je nezakrývejte.
●Nerozprašujte osvěžovače vzduchu nebo jiné výrobky přímo do otvorů
senzoru.
●Instalace jiného než originálního
příslušenství Toyota nebo ponechá-
ní předmětů mezi sedadlem řidiče a sedadlem spolujezdce vpředu
může snížit úroveň detekce.
●Vozidla se systémem Smart Entry
& Start: Senzor vniknutí může být
zrušen, když je elektronický klíč blízko vozidla.

2

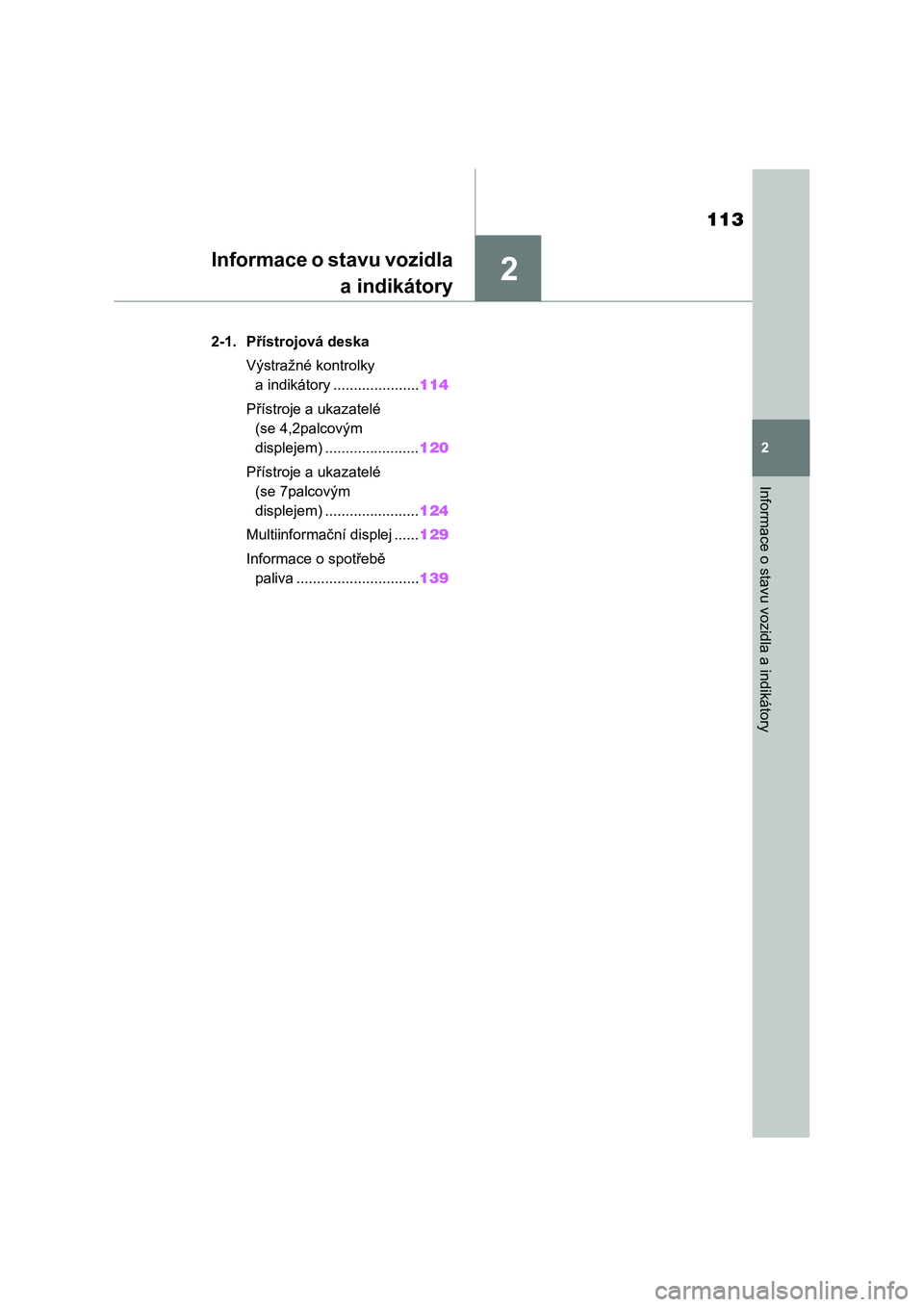

113
2
Informace o stavu vozidla a indikátory
Informace o stavu vozidla
a indikátory
2-1. Přístrojová deska
Výstražné kontrolky
a indikátory .....................114
Přístroje a ukazatelé
(se 4,2palcovým
displejem) .......................120
Přístroje a ukazatelé
(se 7palcovým
displejem) .......................124
Multiinformační displej ......129
Informace o spotřebě
paliva ..............................139

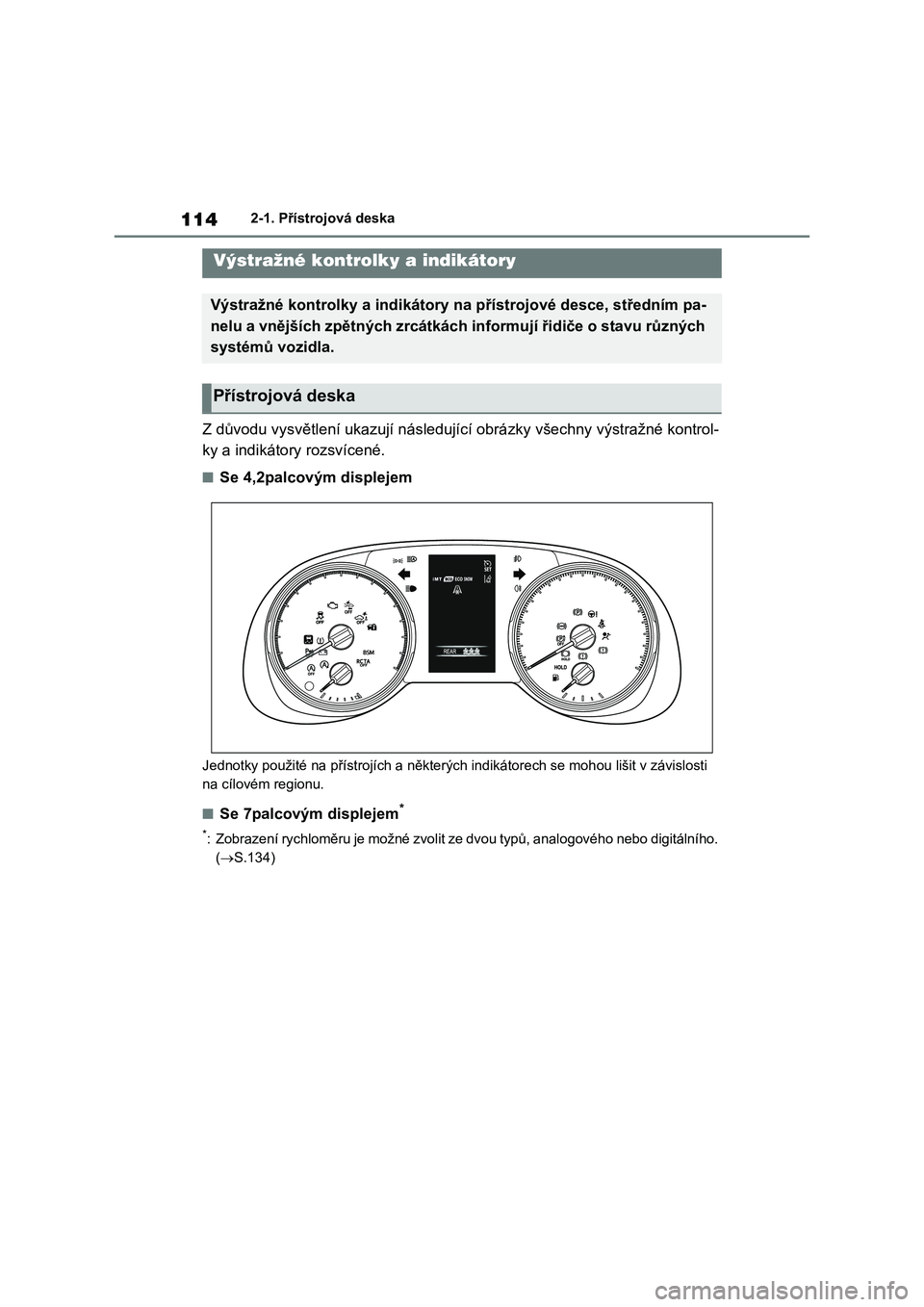

1142-1. Přístrojová deska
2-1.Přístrojová deska
Z důvodu vysvětlení ukazují následující obrázky všechny výstražné kontrol-
ky a indikátory rozsvícené.
■Se 4,2palcovým displejem
Jednotky použité na přístrojích a některých indikátorech se mohou lišit v závislosti
na cílovém regionu.
■Se 7palcovým displejem*
*:Zobrazení rychloměru je možné zvolit ze dvou typů, analogového nebo digitálního.
(oS.134)
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na přístrojové desce, středním pa-
nelu a vnějších zpětných zrcátkách informují řidiče o stavu různých
systémů vozidla.
Přístrojová deska

115
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
XKdyž je zobrazen analogový rychloměr
Jednotky použité na přístrojích a některých indikátorech se mohou lišit v závislosti
na cílovém regionu.
XKdyž je zobrazen digitální rychloměr
Jednotky použité na přístrojích a některých indikátorech se mohou lišit v závislosti
na cílovém regionu.

1162-1. Přístrojová deska
Výstražné kontrolky informují řidiče
o poruchách v indikovaných systé-
mech vozidla.
Výstražné kontrolky
(Červená)
Výstražná kontrolka brzdové-
ho systému*1 (oS.606)
(Žlutá)
Výstražná kontrolka brzdové-
ho systému*1 (oS.606)
Výstražná kontrolka systému
dobíjení*1 (oS.606)
Výstražná kontrolka vysoké
teploty chladicí kapaliny*2
(oS.607)
Výstražná kontrolka nízkého
tlaku motorového oleje*2
(oS.607)
Indikátor poruchy*1 (oS.607)
Výstražná kontrolka SRS*1
(oS.607)
Výstražná kontrolka ABS*1
(oS.608)
(Červená/ žlutá)
Výstražná kontrolka systému
elektrického posilovače ří-
zení*1 (oS.608)
(Žlutá)
Indikátor iMT (je-li ve výbavě)
(oS.608)
(Bliká nebo svítí)
Výstražná kontrolka PCS*1
(je-li ve výbavě) (oS.609)
(Oranžová)
Indikátor LTA (je-li ve výbavě)
(oS.609)
Indikátor LDA (je-li ve výbavě)
(oS.609)
(Bliká)
Indikátor zrušení Stop
& Start*1 (je-li ve výbavě)
(oS.609)
(Bliká)
Indikátor vypnutí parkovacího
asistenta*3 (je-li ve výbavě)
(oS.610)
(Bliká)
Indikátor vypnutí PKSB*1
(je-li ve výbavě) (oS.610)
(Bliká)
Indikátor vypnutí RCTA*1
(je-li ve výbavě)
(oS.611)
Indikátor prokluzu*1 (oS.611)
Výstražná kontrolka systému
Brake Override/Drive-Start
Control (je-li ve výbavě)/
PKSB (je-li ve výbavě)*2
(oS.612)
(Bliká)
Indikátor činnosti přidržení
brzdy*1 (oS.613)
(Bliká)
Indikátor parkovací brzdy
(oS.613)
Výstražná kontrolka nízké
hladiny paliva (oS.613)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu (oS.613)
Kontrolka bezpečnostních
pásů cestujících vzadu (je-li
ve výbavě) (oS.614)
Výstražná kontrolka tlaku
pneumatik*1 (je-li ve výbavě)
(oS.614)

117
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
*1:Tyto kontrolky se rozsvítí, když je spí-
nač motoru zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování motoru, nebo po několika
sekundách. Systém může mít poru-
chu, pokud se kontrolka nerozsvítí
nebo nezhasne. Nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.
*2:Tato kontrolka se rozsvítí na multiin-
formačním displeji spolu s hlášením.
*3:Indikátor vypnutí parkovacího asis-
tenta se rozsvítí, když je spínač mo-
toru zapnut do ZAPNUTO, pokud je
funkce parkovacího asistenta zapnu-
ta. Indikátor po několika sekundách
zhasne.
Indikátory informují řidiče o provoz-
ním stavu různých systémů vozidla.
VÝSTRAHA
■Pokud se nerozsvítí výstražná
kontrolka bezpečnostního sys-
tému
Pokud by se kontrolky bezpečnostní-
ho systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenalo by
to, že tyto systémy nejsou schopny
vás ochránit při nehodě, což může mít za následek smrtelná nebo vážná
zranění. Pokud k tomu dojde, nechte
vozidlo ihned prohlédnout kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spoleh-
livým servisem.
Indikátory
Indikátor směrových světel
(oS.288)
Indikátor koncových světel
(oS.294)
Indikátor dálkových světel
(oS.296)
Indikátor automatických dál-
kových světel (jsou-li ve vý-
bavě) (oS.297)
Indikátor předních mlhových
světel (je-li ve výbavě)
(oS.300)
Indikátor zadního mlhového
světla (je-li ve výbavě)
(oS.300)
Indikátor systému Smart
Entry & Start*1 (je-li ve vý-
bavě) (oS.272)
(Zelená)
Indikátor iMT*2 (je-li ve vý-
bavě) (oS.286)
Indikátor řazení (je-li ve vý-
bavě) (oS.287)
Indikátor tempomatu
(oS.350, 361, 371)
Indikátor adaptivního tempo-
matu (je-li ve výbavě)
(oS.350, 361)
Indikátor tempomatu "SET"
(oS.350, 361, 371)
Indikátor omezovače rych-
losti (je-li ve výbavě)
(oS.374)

1182-1. Přístrojová deska
*1:Tato kontrolka se rozsvítí na multiin-
formačním displeji spolu s hlášením.
*2: Tyto kontrolky se rozsvítí, když je spí-
nač motoru zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování motoru, nebo po několika
sekundách. Systém může mít poru-
chu, pokud se kontrolky nerozsvítí
nebo nezhasnou. Nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.
Indikátor LTA*3 (je-li ve vý-
bavě) (oS.333)
Indikátor LDA*3 (je-li ve vý-
bavě) (oS.341)
Indikátor vypnutí parkovací-
ho asistenta*4, 5 (je-li ve vý-
bavě) (oS.393)
Indikátor vypnutí PKSB*2, 4
(je-li ve výbavě) (oS.401)
(Bliká)
Indikátor prokluzu*2
(oS.432)
Indikátor vypnutí VSC*2, 4
(oS.432)
Výstražná kontrolka PCS*2, 4
(je-li ve výbavě) (oS.321)
Indikátory BSM na vnějších
zpětných zrcátkách*2, 6 (je-li
ve výbavě) (oS.377)
Indikátor BSM (je-li ve vý-
bavě) (oS.377)
Indikátor vypnutí RCTA*2, 4
(je-li ve výbavě) (oS.377)
Indikátor Stop & Start *2 ( j e - l i
ve výbavě) (oS.415)
Indikátor zrušení Stop
& Start*2 (je-li ve výbavě)
(oS.416)
Indikátor pohotovostního
stavu přidržení brzdy*2
(oS.292)
Indikátor činnosti přidržení
brzdy*2 (oS.292)
Indikátor zabezpečení
(oS.85, 109)
Indikátor nízké venkovní
teploty*7 (oS.121, 126)
Indikátor Eko jízdy*2 (je-li ve
výbavě) (oS.132)
Indikátor parkovací brzdy
(oS.289)
Indikátor vypnutí Auto
EPB*2, 4 (je-li ve výbavě)
(oS.289)
Indikátor jízdního režimu
Eco (oS.422)
Indikátor režimu Sport
(oS.422)
Indikátor režimu Mud
& Sand (je-li ve výbavě)
(oS.424)
Indikátor režimu Rock & Dirt
(je-li ve výbavě) (oS.424)
Indikátor režimu Snow (je-li
ve výbavě) (oS.427)
Indikátor systému asistenta
pro jízdu z kopce*2 (je-li ve
výbavě) (oS.428)
Indikátor "PASSENGER AIR
BAG"*2, 8 (je-li ve výbavě)
(oS.48)

119
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
*3:V závislosti na provozním stavu sys-
tému se barva a stav (svícení/blikání)
indikátoru mění.
*4:Kontrolka se rozsvítí, když je systém
vypnutý.
*5:Indikátor vypnutí parkovacího asis-
tenta se rozsvítí, když je spínač mo-
toru zapnut do ZAPNUTO, pokud je
funkce parkovacího asistenta zapnu-
ta. Indikátor po několika sekundách
zhasne.
*6:Tato kontrolka se rozsvítí na vnějších
zpětných zrcátkách.
*7: Když je venkovní teplota přibližně
3 °C nebo nižší, indikátor bude blikat
přibližně 10 sekund, pak zůstane sví-
tit.
*8:Tato kontrolka se rozsvítí na středním
panelu.
■Indikátory BSM (Sledování slepého
úhlu) na vnějších zpětných zrcát-kách (je-li ve výbavě)
Pro ověření činnosti se indikátory BSM
na vnějších zpětných zrcátkách rozsvítí v následujících situacích:
●Když je spínač motoru zapnut do ZA-
PNUTO, pokud je funkce BSM je za-
pnuta na obrazovce na
multiinformačním displeji.
●Když je funkce BSM zapnuta na obra-
zovce na multiinformačním displeji,
pokud je spínač motoru v ZAPNUTO.
Pokud systém funguje správně, indiká-
tory BSM na vnějších zpětných zrcát-
kách po několika sekundách zhasnou.
Pokud se indikátory BSM na vnějších
zpětných zrcátkách nerozsvítí nebo ne-
zhasnou, mohlo dojít k poruše systému.Pokud k tomu dojde, nechte vozidlo
zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.

1202-1. Přístrojová deska
Jednotky použité na přístroji a displeji se mohou lišit v závislosti na cílovém regionu.
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu)
Ve n k o v n í t e p l o t a (oS.121)
Hodiny (oS.122)
Multiinformační displej
Ukazuje řidiči různé údaje týkající se jízdy (oS.129)
Zobrazuje výstražná hlášení, pokud dojde k poruše (oS.616)
Rychloměr
Ukazuje rychlost vozidla
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Displej celkového, denního počítadla kilometrů a ovládání osvětlení pří-
strojové desky
Celkové počítadlo kilometrů:
Ukazuje celkovou vzdálenost, kterou vozidlo ujelo
Přístroje a ukazatelé (se 4,2palcovým displejem)
Přístroje zobrazují různé informace o jízdě.
Zobrazení na přístroji
A
B
C
D
E
F
G
