81
1

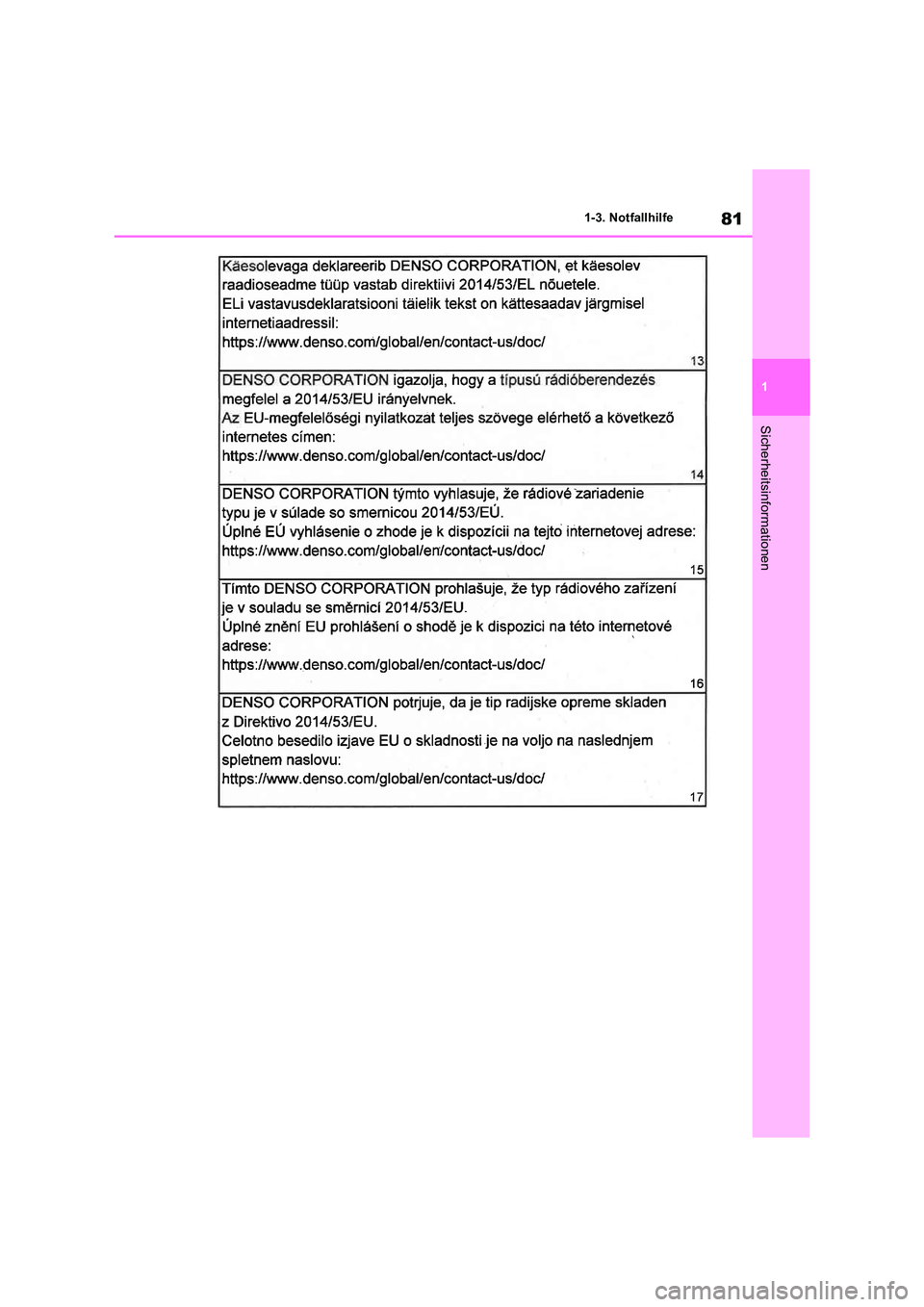

1-3. Notfallhilfe
Sicherheitsinformationen

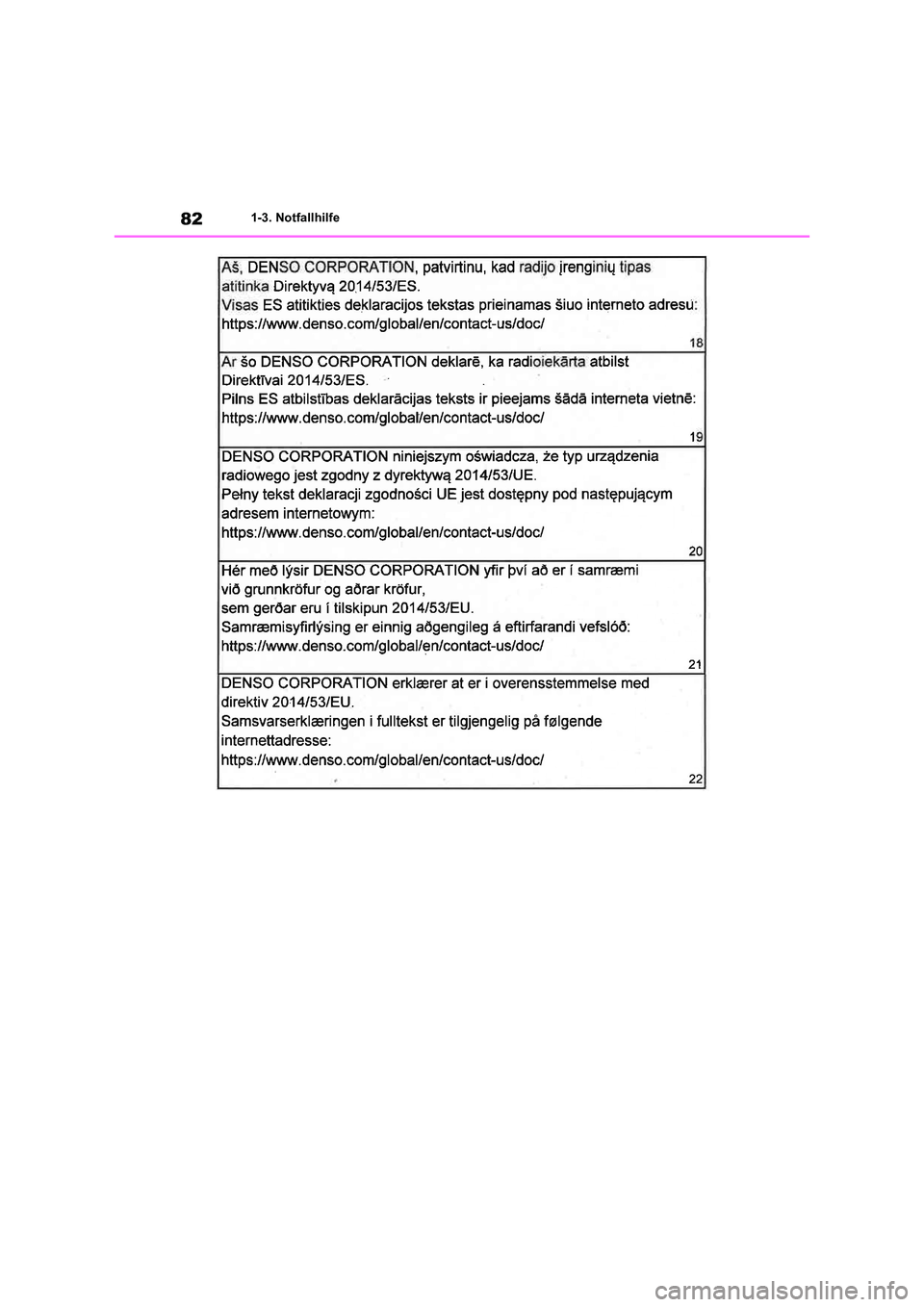

821-3. Notfallhilfe

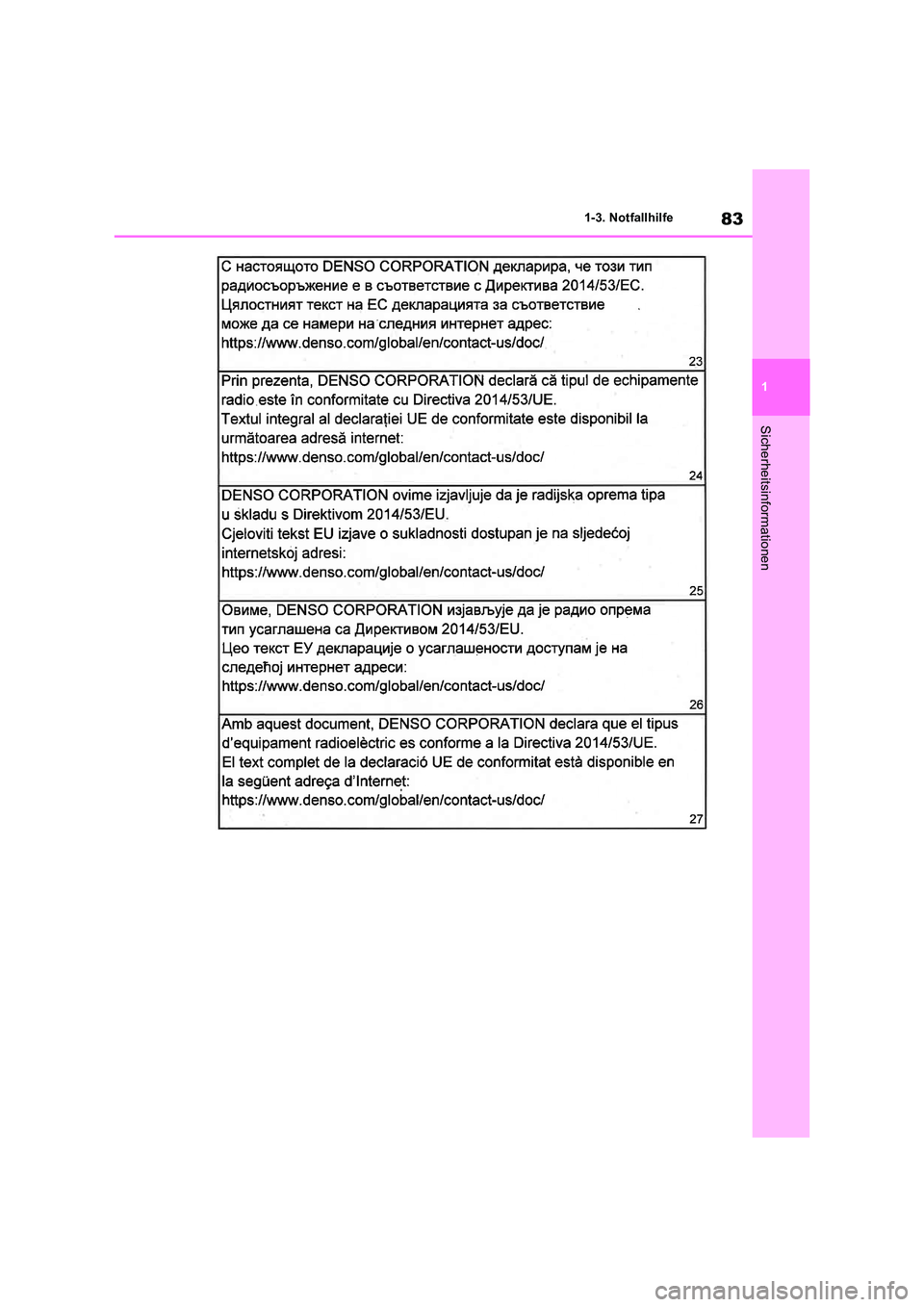

83
1
1-3. Notfallhilfe
Sicherheitsinformationen

841-3. Notfallhilfe

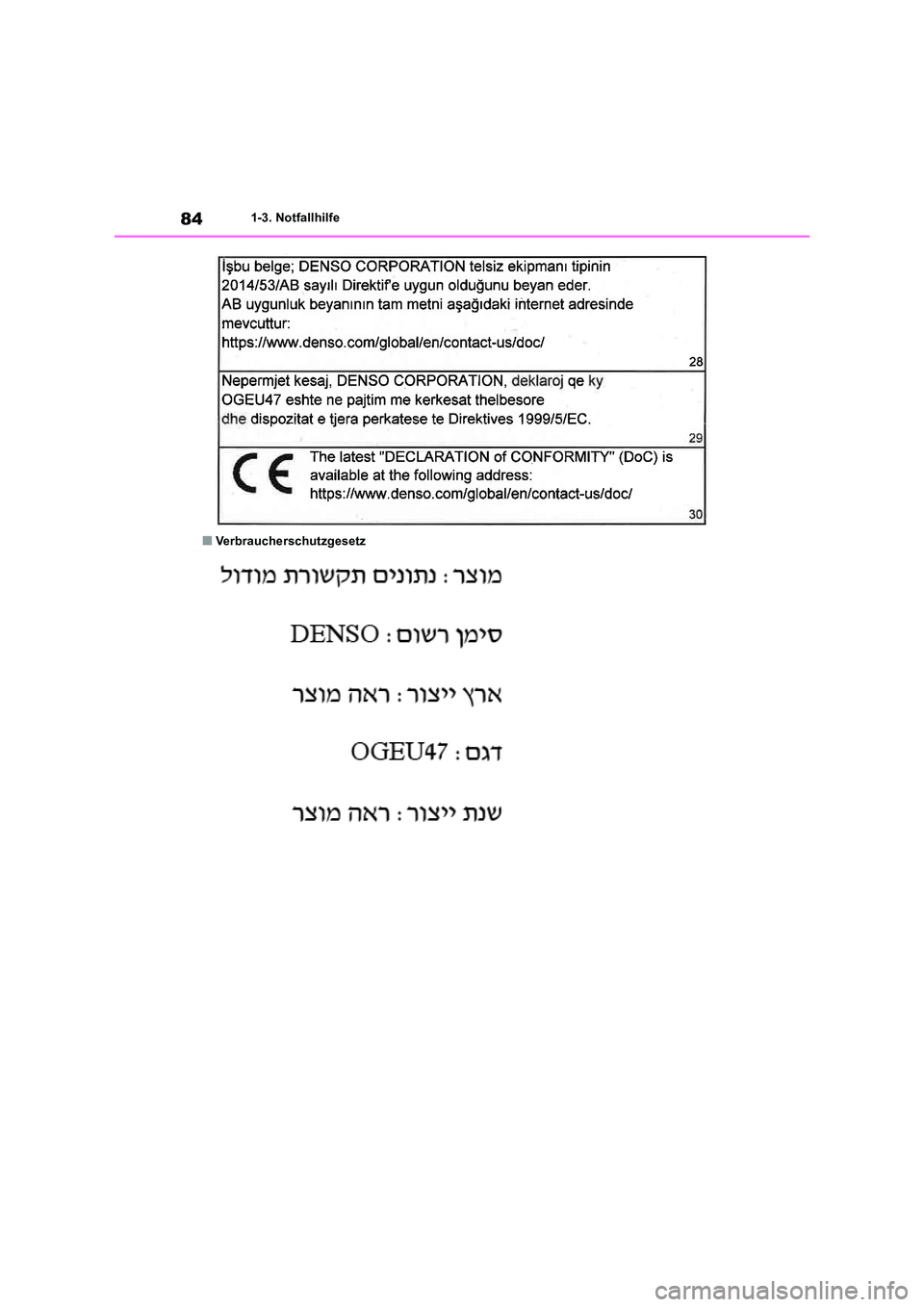

■Verbraucherschutzgesetz

85
1

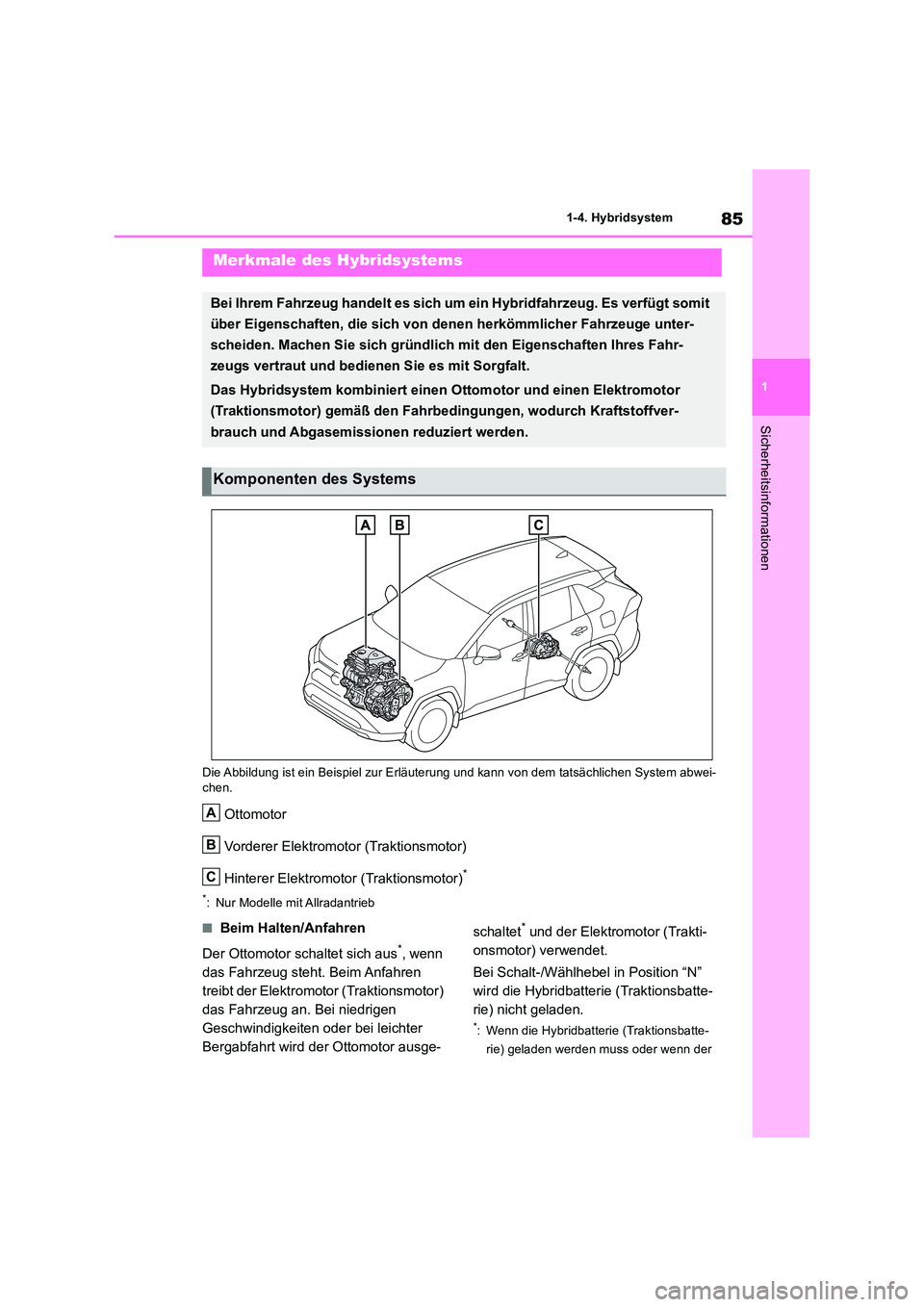

1-4. Hybridsystem
Sicherheitsinformationen
1-4.Hybrid system
Die Abbildung ist ein Beispiel zur Erläuteru ng und kann von dem tatsächlichen System abwei- chen.
Ottomotor
Vorderer Elektromotor (Traktionsmotor)
Hinterer Elektromotor (Traktionsmotor)*
*: Nur Modelle mit Allradantrieb
■Beim Halten/Anfahren
Der Ottomotor schaltet sich aus*, wenn
das Fahrzeug steht. Beim Anfahren
treibt der Elektromotor (Traktionsmotor)
das Fahrzeug an. Bei niedrigen
Geschwindigkeiten oder bei leichter
Bergabfahrt wird der Ottomotor ausge-
schaltet* und der Elektromotor (Trakti-
onsmotor) verwendet.
Bei Schalt-/Wählhebel in Position “N”
wird die Hybridbatterie (Traktionsbatte-
rie) nicht geladen.
*: Wenn die Hybridbatterie (Traktionsbatte-
rie) geladen werden muss oder wenn der
Merkmale des Hybridsystems
Bei Ihrem Fahrzeug handelt es sich um ein Hybridfahrzeug. Es verfügt somit
über Eigenschaften, die sich von denen herkömmlicher Fahrzeuge unter-
scheiden. Machen Sie sich gründlich mit den Eigenschaften Ihres Fahr-
zeugs vertraut und bedienen Sie es mit Sorgfalt.
Das Hybridsystem kombiniert einen Ottomotor und einen Elektromotor
(Traktionsmotor) gemäß den Fahrbedingungen, wodurch Kraftstoffver-
brauch und Abgasemissionen reduziert werden.
Komponenten des Systems
A
B
C

861-4. Hybridsystem

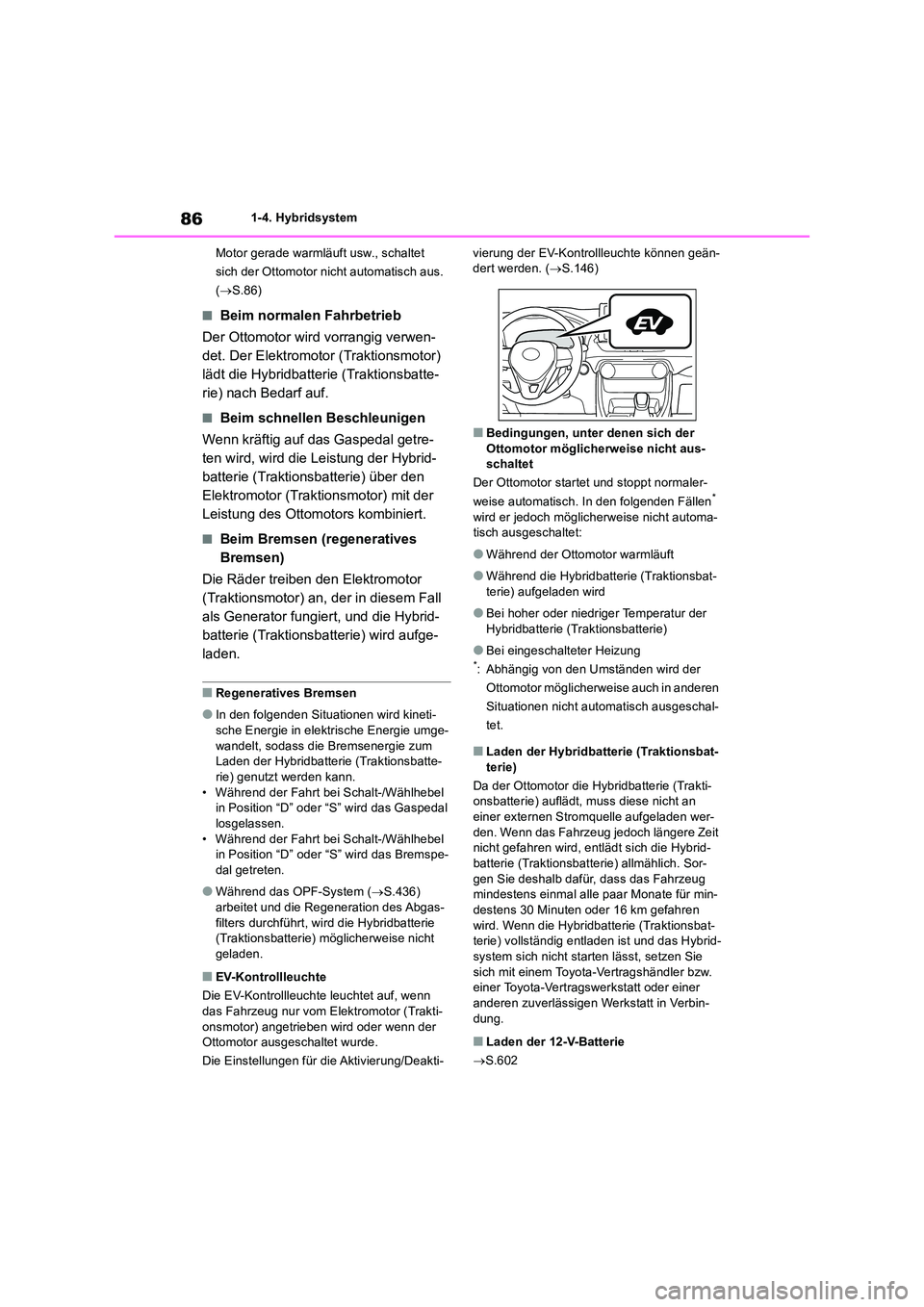

Motor gerade warmläuft usw., schaltet
sich der Ottomotor nicht automatisch aus.
( S.86)
■Beim normalen Fahrbetrieb
Der Ottomotor wird vorrangig verwen-
det. Der Elektromotor (Traktionsmotor)
lädt die Hybridbatterie (Traktionsbatte-
rie) nach Bedarf auf.
■Beim schnellen Beschleunigen
Wenn kräftig auf das Gaspedal getre-
ten wird, wird die Leistung der Hybrid-
batterie (Traktionsbatterie) über den
Elektromotor (Traktionsmotor) mit der
Leistung des Ottomotors kombiniert.
■Beim Bremsen (regeneratives
Bremsen)
Die Räder treiben den Elektromotor
(Traktionsmotor) an, der in diesem Fall
als Generator fungiert, und die Hybrid-
batterie (Traktionsbatterie) wird aufge-
laden.
■Regeneratives Bremsen
●In den folgenden Situationen wird kineti- sche Energie in elektr ische Energie umge-
wandelt, sodass die Bremsenergie zum Laden der Hybridbatterie (Traktionsbatte-rie) genutzt werden kann.
• Während der Fahrt bei Schalt-/Wählhebel in Position “D” oder “S” wird das Gaspedal losgelassen.
• Während der Fahrt bei Schalt-/Wählhebel in Position “D” oder “S” wird das Bremspe-dal getreten.
●Während das OPF-System ( S.436) arbeitet und die Regeneration des Abgas-
filters durchführt, wird die Hybridbatterie (Traktionsbatterie) möglicherweise nicht geladen.
■EV-Kontrollleuchte
Die EV-Kontrollleuchte leuchtet auf, wenn
das Fahrzeug nur vom Elektromotor (Trakti- onsmotor) angetrieben wird oder wenn der Ottomotor ausgeschaltet wurde.
Die Einstellungen für die Aktivierung/Deakti-
vierung der EV-Kontrollleuchte können geän- dert werden. ( S.146)
■Bedingungen, unter denen sich der Ottomotor möglicherweise nicht aus-schaltet
Der Ottomotor startet und stoppt normaler-
weise automatisch. In den folgenden Fällen*
wird er jedoch möglicherweise nicht automa- tisch ausgeschaltet:
●Während der Ottomotor warmläuft
●Während die Hybridbatterie (Traktionsbat-
terie) aufgeladen wird
●Bei hoher oder niedriger Temperatur der
Hybridbatterie (Traktionsbatterie)
●Bei eingeschalteter Heizung*: Abhängig von den Umständen wird der
Ottomotor möglicherweise auch in anderen
Situationen nicht automatisch ausgeschal-
tet.
■Laden der Hybridbatterie (Traktionsbat-
terie)
Da der Ottomotor die Hybridbatterie (Trakti- onsbatterie) auflädt, muss diese nicht an einer externen Stromquelle aufgeladen wer-
den. Wenn das Fahrzeug jedoch längere Zeit nicht gefahren wird, entlädt sich die Hybrid-batterie (Traktionsbatterie) allmählich. Sor-
gen Sie deshalb dafür, dass das Fahrzeug mindestens einmal alle paar Monate für min-destens 30 Minuten oder 16 km gefahren
wird. Wenn die Hybridbatterie (Traktionsbat- terie) vollständig entladen ist und das Hybrid-system sich nicht starten lässt, setzen Sie
sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbin-
dung.
■Laden der 12-V-Batterie
 S.602

87
1
1-4. Hybridsystem
Sicherheitsinformationen

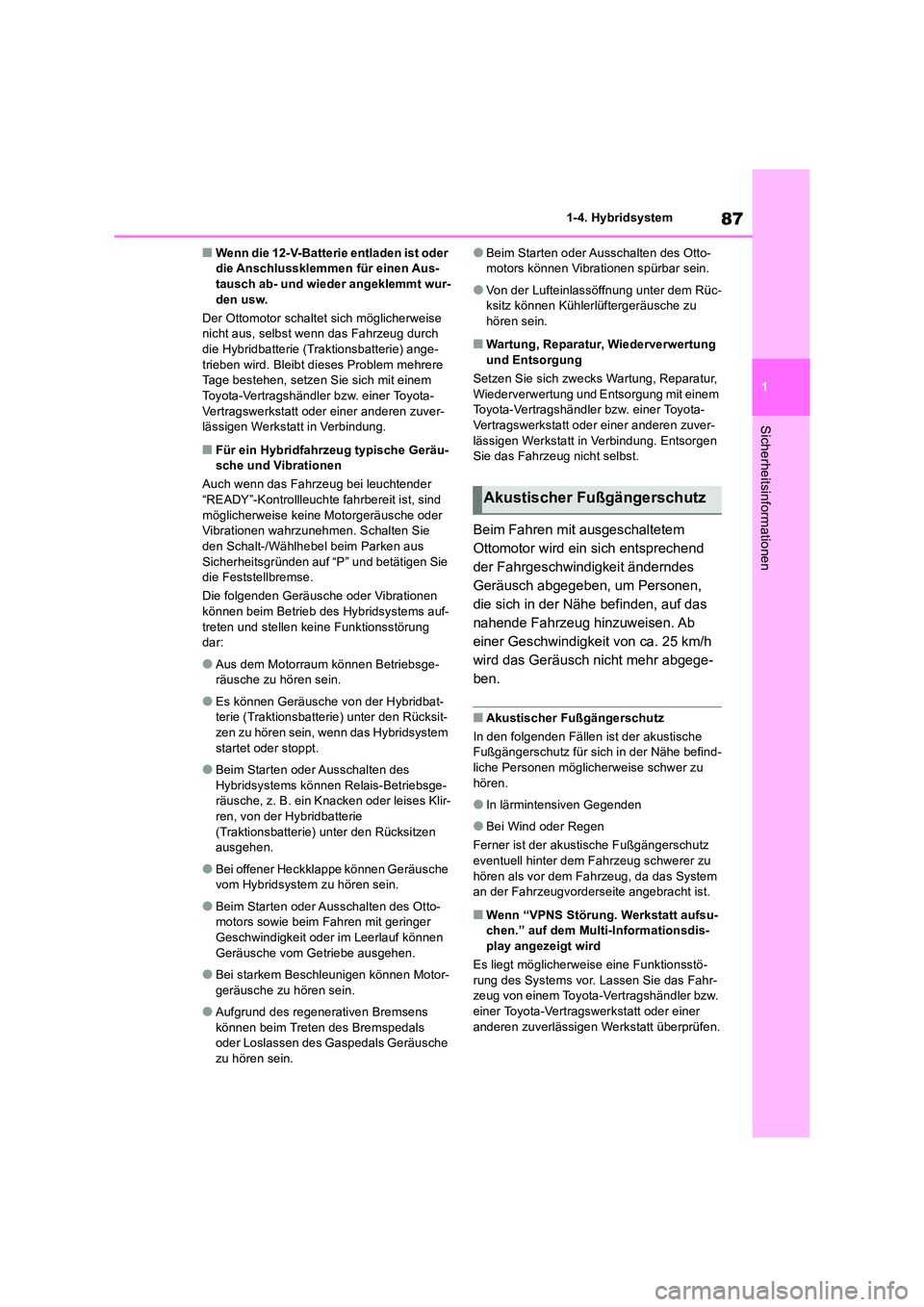

■Wenn die 12-V-Batterie entladen ist oder die Anschlussklemmen für einen Aus-tausch ab- und wieder angeklemmt wur-
den usw.
Der Ottomotor schaltet sich möglicherweise nicht aus, selbst wenn das Fahrzeug durch die Hybridbatterie (Traktionsbatterie) ange-
trieben wird. Bleibt di eses Problem mehrere Tage bestehen, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver- lässigen Werkstatt in Verbindung.
■Für ein Hybridfahrzeug typische Geräu-sche und Vibrationen
Auch wenn das Fahrzeug bei leuchtender
“READY”-Kontrollleuchte fahrbereit ist, sind möglicherweise keine Motorgeräusche oder Vibrationen wahrzunehmen. Schalten Sie
den Schalt-/Wählhebel beim Parken aus Sicherheitsgründen auf “P” und betätigen Sie die Feststellbremse.
Die folgenden Geräusche oder Vibrationen
können beim Betrieb des Hybridsystems auf- treten und stellen keine Funktionsstörung dar:
●Aus dem Motorraum können Betriebsge-räusche zu hören sein.
●Es können Geräusche von der Hybridbat-terie (Traktionsbatterie) unter den Rücksit-
zen zu hören sein, wenn das Hybridsystem startet oder stoppt.
●Beim Starten oder Ausschalten des Hybridsystems können Relais-Betriebsge-räusche, z. B. ein Knacken oder leises Klir-
ren, von der Hybridbatterie (Traktionsbatterie) unter den Rücksitzen ausgehen.
●Bei offener Heckklappe können Geräusche vom Hybridsystem zu hören sein.
●Beim Starten oder Ausschalten des Otto-motors sowie beim Fahren mit geringer
Geschwindigkeit oder im Leerlauf können Geräusche vom Getriebe ausgehen.
●Bei starkem Beschleunigen können Motor-geräusche zu hören sein.
●Aufgrund des regener ativen Bremsens können beim Treten des Bremspedals oder Loslassen des Gaspedals Geräusche
zu hören sein.
●Beim Starten oder Ausschalten des Otto- motors können Vibrationen spürbar sein.
●Von der Lufteinlassöffnung unter dem Rüc-ksitz können Kühlerlüftergeräusche zu hören sein.
■Wartung, Reparatur, Wiederverwertung
und Entsorgung
Setzen Sie sich zwecks Wartung, Reparatur, Wiederverwertung und Entsorgung mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver- lässigen Werkstatt in Verbindung. Entsorgen Sie das Fahrzeug nicht selbst.
Beim Fahren mit ausgeschaltetem
Ottomotor wird ein sich entsprechend
der Fahrgeschwindigkeit änderndes
Geräusch abgegeben, um Personen,
die sich in der Nähe befinden, auf das
nahende Fahrzeug hinzuweisen. Ab
einer Geschwindigkeit von ca. 25 km/h
wird das Geräusch nicht mehr abgege-
ben.
■Akustischer Fußgängerschutz
In den folgenden Fällen ist der akustische Fußgängerschutz für sich in der Nähe befind-liche Personen möglicherweise schwer zu
hören.
●In lärmintensiven Gegenden
●Bei Wind oder Regen
Ferner ist der akustische Fußgängerschutz eventuell hinter dem Fahrzeug schwerer zu
hören als vor dem Fahrzeug, da das System an der Fahrzeugvorder seite angebracht ist.
■Wenn “VPNS Störung. Werkstatt aufsu- chen.” auf dem Multi-Informationsdis-
play angezeigt wird
Es liegt möglicherweise eine Funktionsstö- rung des Systems vor. Lassen Sie das Fahr-zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Akustischer Fußgängerschutz

881-4. Hybridsystem

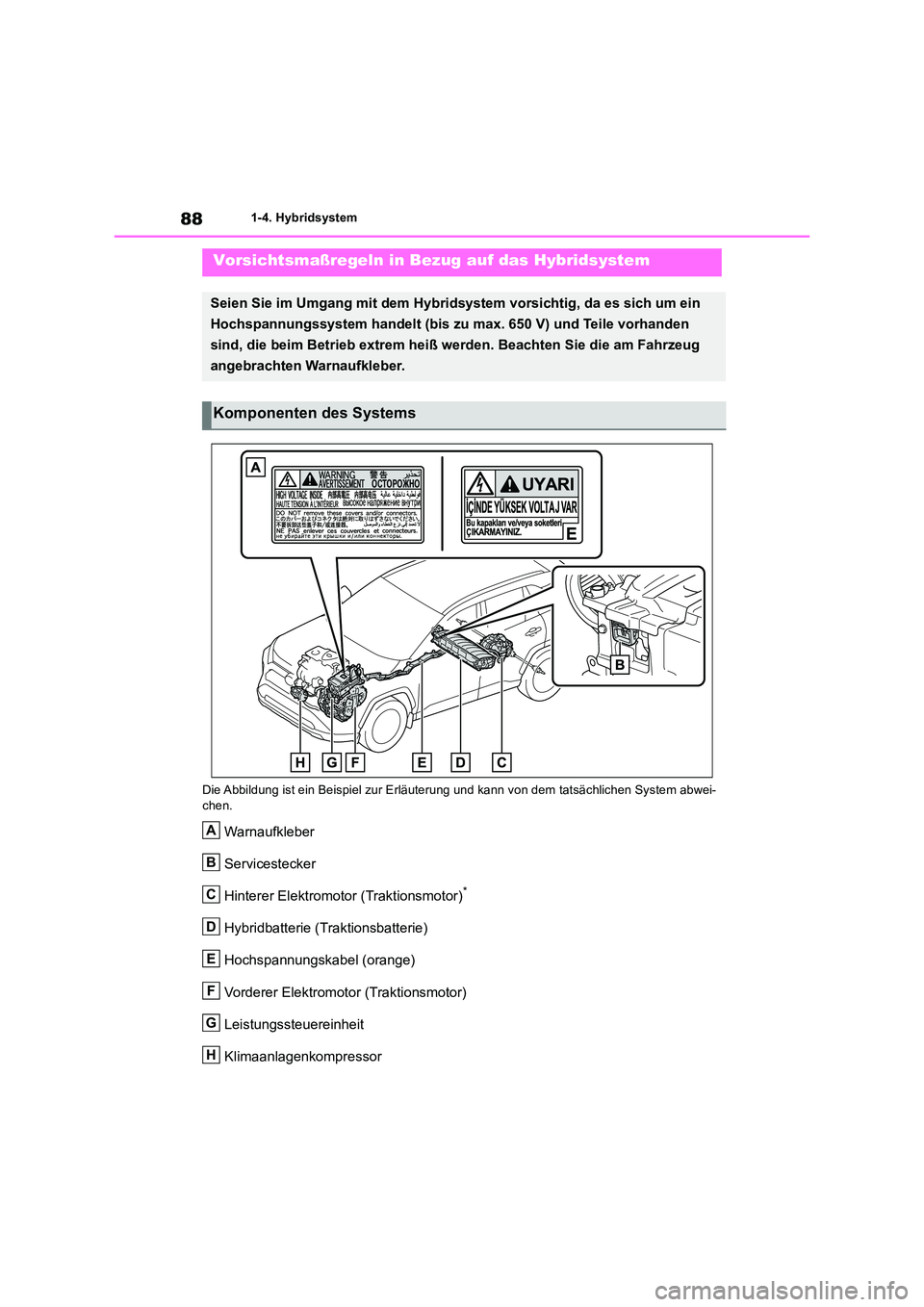

Die Abbildung ist ein Beispiel zur Erläuteru ng und kann von dem tatsächlichen System abwei- chen.
Warnaufkleber
Servicestecker
Hinterer Elektromotor (Traktionsmotor)*
Hybridbatterie (Traktionsbatterie)
Hochspannungskabel (orange)
Vorderer Elektromotor (Traktionsmotor)
Leistungssteuereinheit
Klimaanlagenkompressor
Vorsichtsmaßregeln in Bezug auf das Hybridsystem
Seien Sie im Umgang mit dem Hybridsystem vorsichtig, da es sich um ein
Hochspannungssystem handelt (bis zu max. 650 V) und Teile vorhanden
sind, die beim Betrieb extrem heiß werden. Beachten Sie die am Fahrzeug
angebrachten Warnaufkleber.
Komponenten des Systems
A
B
C
D
E
F
G
H

89
1
1-4. Hybridsystem
Sicherheitsinformationen
*: Nur Modelle mit Allradantrieb

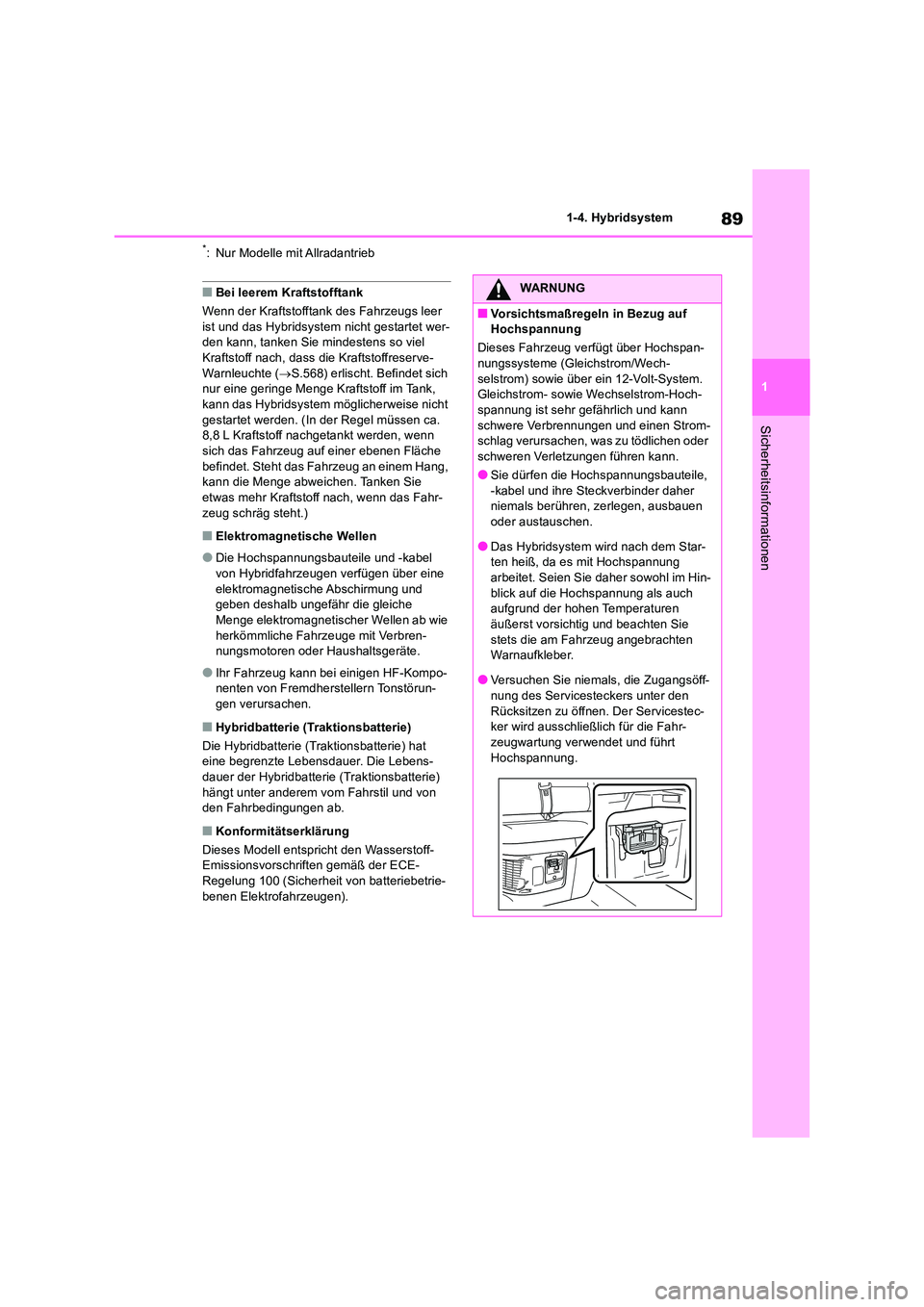

■Bei leerem Kraftstofftank
Wenn der Kraftstofftank des Fahrzeugs leer
ist und das Hybridsystem nicht gestartet wer- den kann, tanken Sie mindestens so viel Kraftstoff nach, dass die Kraftstoffreserve-
Warnleuchte ( S.568) erlischt. Befindet sich nur eine geringe Menge Kraftstoff im Tank, kann das Hybridsystem möglicherweise nicht
gestartet werden. (In der Regel müssen ca. 8,8 L Kraftstoff nachgetankt werden, wenn sich das Fahrzeug auf einer ebenen Fläche
befindet. Steht das Fahrzeug an einem Hang, kann die Menge abweichen. Tanken Sie etwas mehr Kraftstoff nach, wenn das Fahr-
zeug schräg steht.)
■Elektromagnetische Wellen
●Die Hochspannungsbauteile und -kabel
von Hybridfahrzeugen verfügen über eine elektromagnetische Abschirmung und geben deshalb ungefähr die gleiche
Menge elektromagnetischer Wellen ab wie herkömmliche Fahrzeuge mit Verbren-nungsmotoren oder Haushaltsgeräte.
●Ihr Fahrzeug kann bei einigen HF-Kompo-nenten von Fremdherstellern Tonstörun-
gen verursachen.
■Hybridbatterie (Traktionsbatterie)
Die Hybridbatterie (Traktionsbatterie) hat eine begrenzte Lebensdauer. Die Lebens-dauer der Hybridbatterie (Traktionsbatterie)
hängt unter anderem vom Fahrstil und von den Fahrbedingungen ab.
■Konformitätserklärung
Dieses Modell entspricht den Wasserstoff- Emissionsvorschriften gemäß der ECE-
Regelung 100 (Sicherheit von batteriebetrie- benen Elektrofahrzeugen).
WARNUNG
■Vorsichtsmaßregeln in Bezug auf Hochspannung
Dieses Fahrzeug verfügt über Hochspan-
nungssysteme (Gleichstrom/Wech- selstrom) sowie über ein 12-Volt-System. Gleichstrom- sowie Wechselstrom-Hoch-
spannung ist sehr gefährlich und kann schwere Verbrennungen und einen Strom-schlag verursachen, was zu tödlichen oder
schweren Verletzungen führen kann.
●Sie dürfen die Hochspannungsbauteile, -kabel und ihre Steckverbinder daher niemals berühren, zerlegen, ausbauen
oder austauschen.
●Das Hybridsystem wird nach dem Star- ten heiß, da es mit Hochspannung
arbeitet. Seien Sie daher sowohl im Hin- blick auf die Hochspannung als auch aufgrund der hohen Temperaturen
äußerst vorsichtig und beachten Sie stets die am Fahrzeug angebrachten Warnaufkleber.
●Versuchen Sie niemals, die Zugangsöff-nung des Servicesteckers unter den
Rücksitzen zu öffnen. Der Servicestec- ker wird ausschließlich für die Fahr-zeugwartung verwendet und führt
Hochspannung.

901-4. Hybridsystem

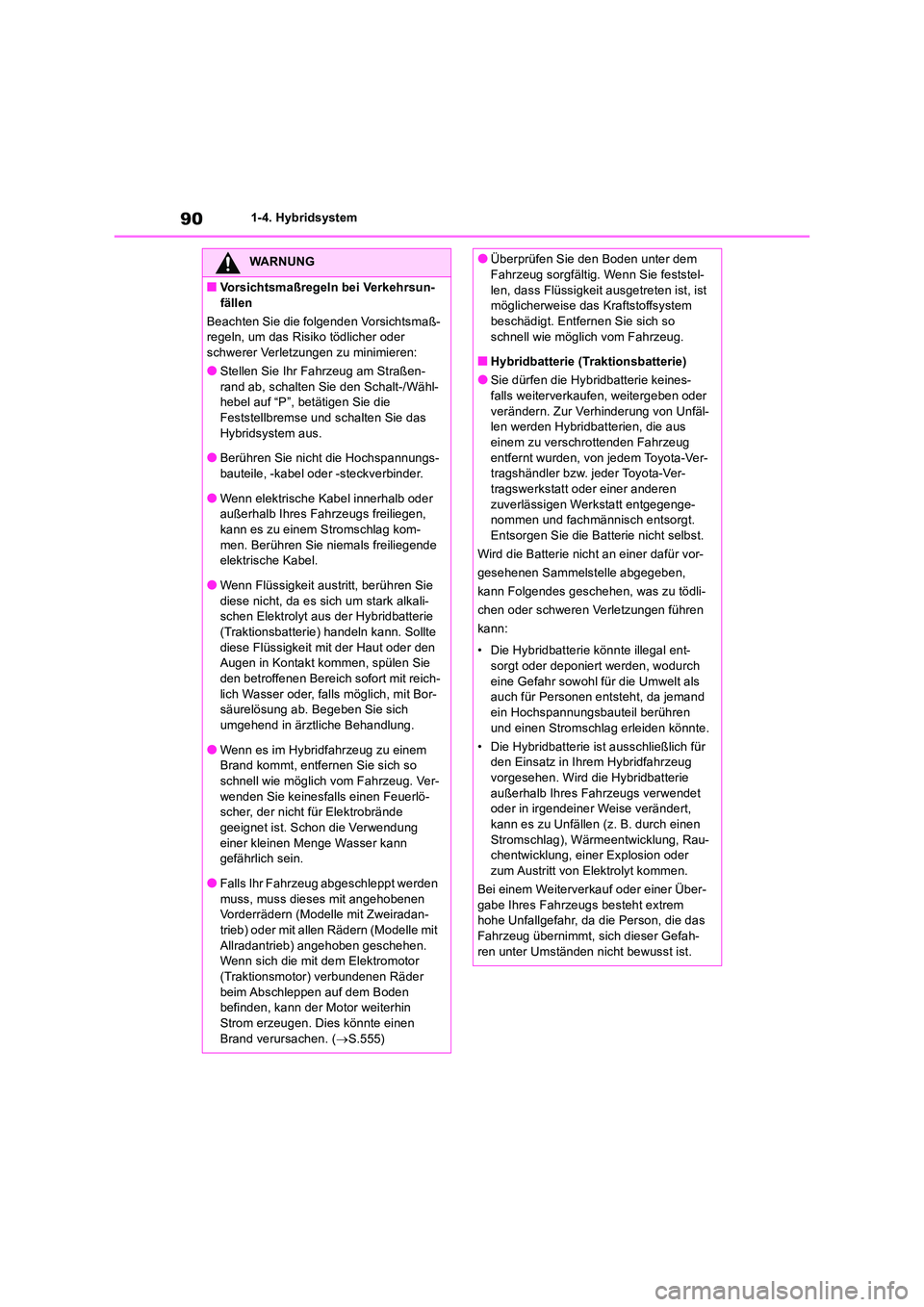

WARNUNG
■Vorsichtsmaßregeln bei Verkehrsun-
fällen
Beachten Sie die folgenden Vorsichtsmaß- regeln, um das Ris iko tödlicher oder schwerer Verletzungen zu minimieren:
●Stellen Sie Ihr Fahrzeug am Straßen-
rand ab, schalten Sie den Schalt-/Wähl- hebel auf “P”, betätigen Sie die Feststellbremse und schalten Sie das
Hybridsystem aus.
●Berühren Sie nicht die Hochspannungs- bauteile, -kabel oder -steckverbinder.
●Wenn elektrische Kabel innerhalb oder außerhalb Ihres Fahrzeugs freiliegen, kann es zu einem Stromschlag kom-
men. Berühren Sie niemals freiliegende elektrische Kabel.
●Wenn Flüssigkeit austritt, berühren Sie
diese nicht, da es sich um stark alkali- schen Elektrolyt aus der Hybridbatterie (Traktionsbatterie) handeln kann. Sollte
diese Flüssigkeit mit der Haut oder den Augen in Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit reich-
lich Wasser oder, falls möglich, mit Bor- säurelösung ab. Begeben Sie sich
umgehend in ärztliche Behandlung.
●Wenn es im Hybrid fahrzeug zu einem Brand kommt, entfernen Sie sich so
schnell wie möglich vom Fahrzeug. Ver- wenden Sie keinesfalls einen Feuerlö-scher, der nicht für Elektrobrände
geeignet ist. Schon die Verwendung einer kleinen Menge Wasser kann gefährlich sein.
●Falls Ihr Fahrzeug abgeschleppt werden muss, muss dieses mit angehobenen Vorderrädern (Modelle mit Zweiradan-
trieb) oder mit allen Rädern (Modelle mit Allradantrieb) angehoben geschehen. Wenn sich die mit dem Elektromotor
(Traktionsmotor) verbundenen Räder beim Abschleppen auf dem Boden befinden, kann der Motor weiterhin
Strom erzeugen. Dies könnte einen Brand verursachen. ( S.555)
●Überprüfen Sie den Boden unter dem Fahrzeug sorgfältig. Wenn Sie feststel-
len, dass Flüssigkeit ausgetreten ist, ist möglicherweise das Kraftstoffsystem beschädigt. Entfernen Sie sich so
schnell wie möglich vom Fahrzeug.
■Hybridbatterie (Traktionsbatterie)
●Sie dürfen die Hybridbatterie keines- falls weiterverkaufen, weitergeben oder
verändern. Zur Verhinderung von Unfäl- len werden Hybridbatterien, die aus einem zu verschrottenden Fahrzeug
entfernt wurden, von jedem Toyota-Ver- tragshändler bzw. jeder Toyota-Ver-tragswerkstatt oder einer anderen
zuverlässigen Werkstatt entgegenge- nommen und fachmännisch entsorgt. Entsorgen Sie die Batterie nicht selbst.
Wird die Batterie nicht an einer dafür vor-
gesehenen Sammelstelle abgegeben,
kann Folgendes geschehen, was zu tödli-
chen oder schweren Verletzungen führen
kann:
• Die Hybridbatterie könnte illegal ent- sorgt oder deponiert werden, wodurch
eine Gefahr sowohl für die Umwelt als auch für Personen entsteht, da jemand ein Hochspannungsbauteil berühren
und einen Stromschlag erleiden könnte.
• Die Hybridbatterie ist ausschließlich für den Einsatz in Ihrem Hybridfahrzeug vorgesehen. Wird die Hybridbatterie
außerhalb Ihres Fahrzeugs verwendet oder in irgendeiner Weise verändert, kann es zu Unfällen (z. B. durch einen
Stromschlag), Wärmeentwicklung, Rau- chentwicklung, einer Explosion oder zum Austritt von Elektrolyt kommen.
Bei einem Weiterverkauf oder einer Über-
gabe Ihres Fahrzeugs besteht extrem hohe Unfallgefahr, da die Person, die das Fahrzeug übernimmt, sich dieser Gefah-
ren unter Umständen nicht bewusst ist.
