TOYOTA RAV4 2019 Betriebsanleitungen (in German)

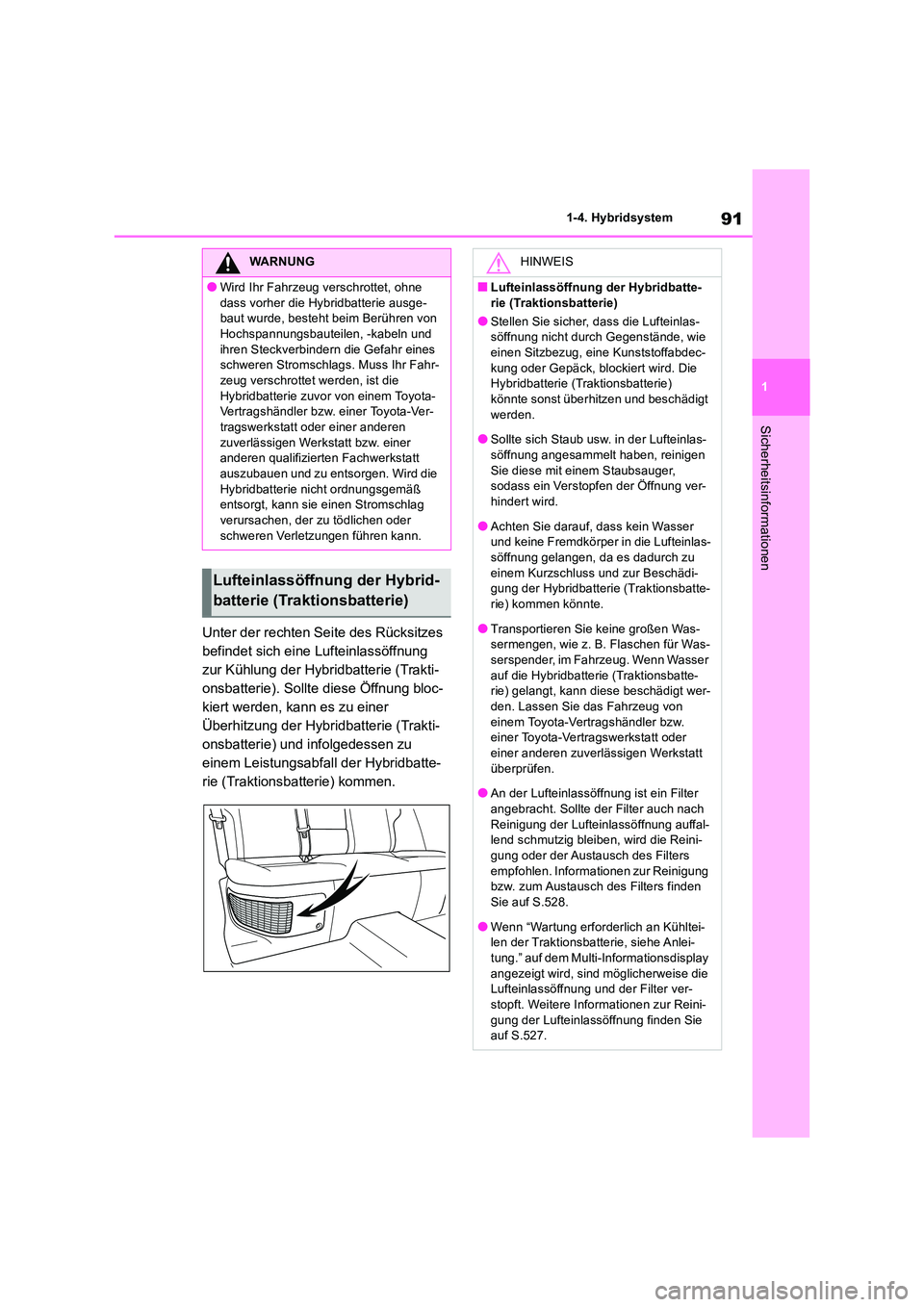

91
1
1-4. Hybridsystem
Sicherheitsinformationen
Unter der rechten Seite des Rücksitzes
befindet sich eine Lufteinlassöffnung
zur Kühlung der Hybridbatterie (Trakti-
onsbatterie). Sollte diese Öffnung bloc-
kiert werden, kann es zu einer
Überhitzung der Hybridbatterie (Trakti-
onsbatterie) und infolgedessen zu
einem Leistungsabfall der Hybridbatte-
rie (Traktionsbatterie) kommen.
WARNUNG
●Wird Ihr Fahrzeug verschrottet, ohne
dass vorher die Hybridbatterie ausge- baut wurde, besteht beim Berühren von Hochspannungsbauteilen, -kabeln und
ihren Steckverbindern die Gefahr eines schweren Stromschlags. Muss Ihr Fahr-zeug verschrottet werden, ist die
Hybridbatterie zuvor von einem Toyota- Vertragshändler bzw. einer Toyota-Ver-tragswerkstatt oder einer anderen
zuverlässigen Werkstatt bzw. einer anderen qualifizierten Fachwerkstatt auszubauen und zu entsorgen. Wird die
Hybridbatterie nicht ordnungsgemäß entsorgt, kann sie einen Stromschlag verursachen, der zu tödlichen oder
schweren Verletzungen führen kann.
Lufteinlassöffnung der Hybrid-
batterie (Traktionsbatterie)
HINWEIS
■Lufteinlassöffnung der Hybridbatte-
rie (Traktionsbatterie)
●Stellen Sie sicher, dass die Lufteinlas- söffnung nicht durch Gegenstände, wie einen Sitzbezug, eine Kunststoffabdec-
kung oder Gepäck, blockiert wird. Die Hybridbatterie (Traktionsbatterie) könnte sonst überhitzen und beschädigt
werden.
●Sollte sich Staub usw. in der Lufteinlas- söffnung angesammelt haben, reinigen
Sie diese mit einem Staubsauger, sodass ein Verstopfen der Öffnung ver-hindert wird.
●Achten Sie darauf, dass kein Wasser und keine Fremdkörper in die Lufteinlas-söffnung gelangen, da es dadurch zu
einem Kurzschluss und zur Beschädi- gung der Hybridbatterie (Traktionsbatte-rie) kommen könnte.
●Transportieren Sie keine großen Was-sermengen, wie z. B. Flaschen für Was-serspender, im Fahrzeug. Wenn Wasser
auf die Hybridbatterie (Traktionsbatte- rie) gelangt, kann diese beschädigt wer-den. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
●An der Lufteinlassöffnung ist ein Filter
angebracht. Sollte der Filter auch nach Reinigung der Lufteinlassöffnung auffal-lend schmutzig bleiben, wird die Reini-
gung oder der Austausch des Filters empfohlen. Informationen zur Reinigung bzw. zum Austausch des Filters finden
Sie auf S.528.
●Wenn “Wartung erforderlich an Kühltei- len der Traktionsbatterie, siehe Anlei-
tung.” auf dem Multi-Informationsdisplay angezeigt wird, sind möglicherweise die Lufteinlassöffnung und der Filter ver-
stopft. Weitere Informationen zur Reini- gung der Lufteinlassöffnung finden Sie auf S.527.

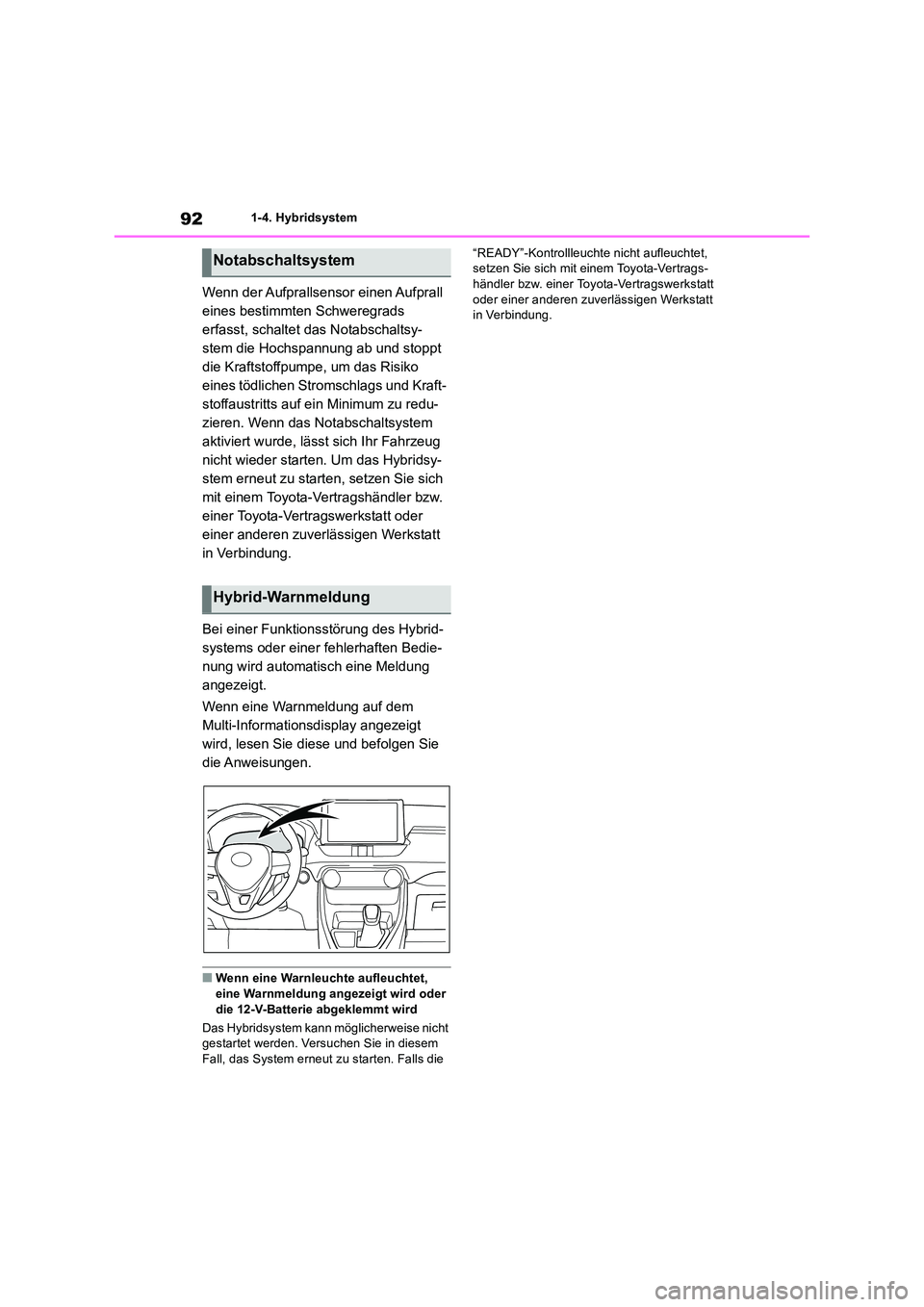

921-4. Hybridsystem
Wenn der Aufprallsensor einen Aufprall
eines bestimmten Schweregrads
erfasst, schaltet das Notabschaltsy-
stem die Hochspannung ab und stoppt
die Kraftstoffpumpe, um das Risiko
eines tödlichen Stromschlags und Kraft-
stoffaustritts auf ein Minimum zu redu-
zieren. Wenn das Notabschaltsystem
aktiviert wurde, lässt sich Ihr Fahrzeug
nicht wieder starten. Um das Hybridsy-
stem erneut zu starten, setzen Sie sich
mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt
in Verbindung.
Bei einer Funktionsstörung des Hybrid-
systems oder einer fehlerhaften Bedie-
nung wird automatisch eine Meldung
angezeigt.
Wenn eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt
wird, lesen Sie diese und befolgen Sie
die Anweisungen.
■Wenn eine Warnleuchte aufleuchtet,
eine Warnmeldung angezeigt wird oder die 12-V-Batterie abgeklemmt wird
Das Hybridsystem kann möglicherweise nicht gestartet werden. Versuchen Sie in diesem
Fall, das System erneut zu starten. Falls die
“READY”-Kontrollleuchte nicht aufleuchtet, setzen Sie sich mit einem Toyota-Vertrags-händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Verbindung.
Notabschaltsystem
Hybrid-Warnmeldung

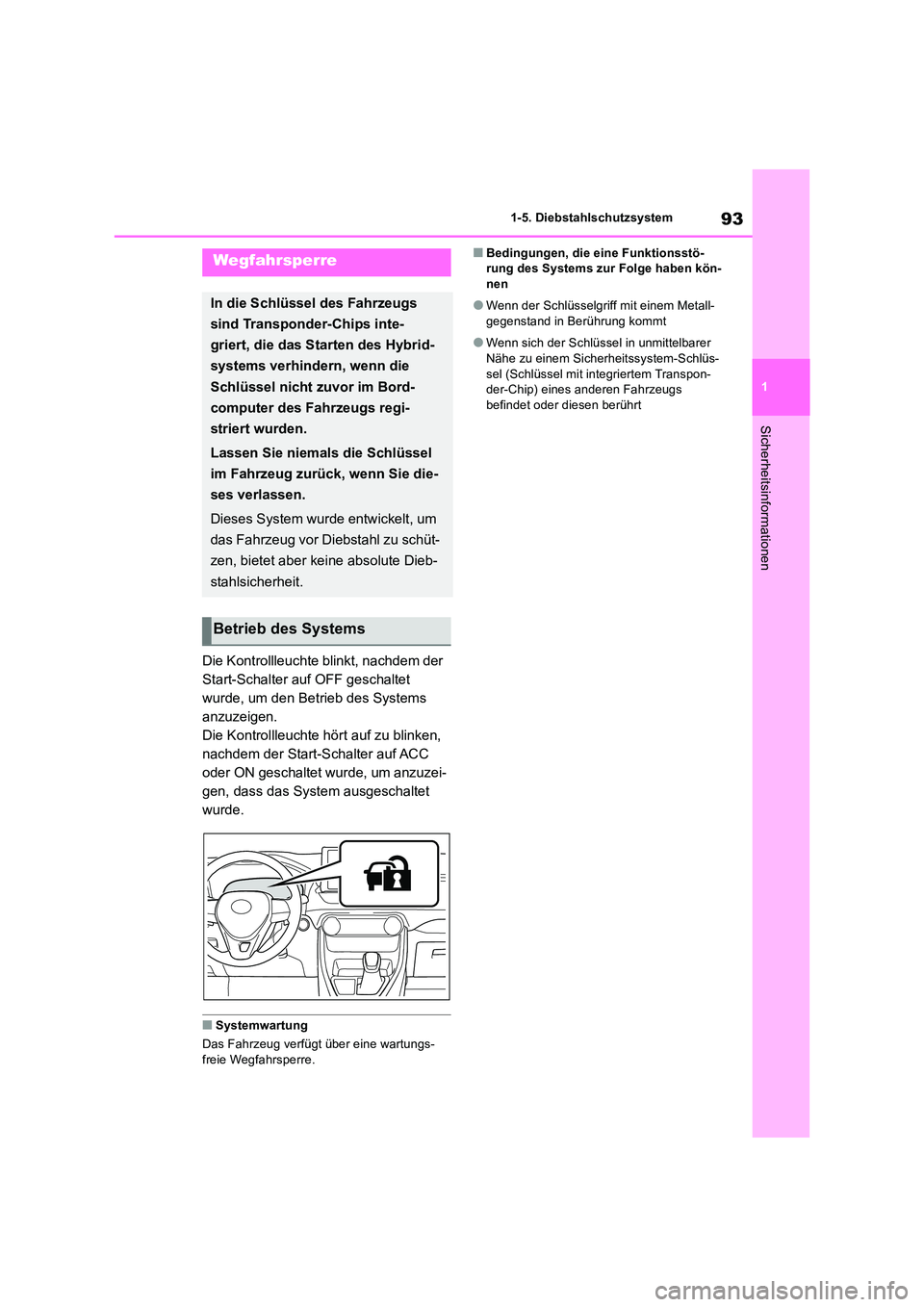

93
1
1-5. Diebstahlschutzsystem
Sicherheitsinformationen
1-5.Die bstahlschu tz system
Die Kontrollleuchte blinkt, nachdem der
Start-Schalter auf OFF geschaltet
wurde, um den Betrieb des Systems
anzuzeigen.
Die Kontrollleuchte hört auf zu blinken,
nachdem der Start-Schalter auf ACC
oder ON geschaltet wurde, um anzuzei-
gen, dass das System ausgeschaltet
wurde.
■Systemwartung
Das Fahrzeug verfügt über eine wartungs-
freie Wegfahrsperre.
■Bedingungen, die eine Funktionsstö- rung des Systems zur Folge haben kön-nen
●Wenn der Schlüsselgriff mit einem Metall-gegenstand in Berührung kommt
●Wenn sich der Schlüssel in unmittelbarer Nähe zu einem Sicherheitssystem-Schlüs-
sel (Schlüssel mit integriertem Transpon- der-Chip) eines anderen Fahrzeugs befindet oder diesen berührt
Wegfahrsperre
In die Schlüssel des Fahrzeugs
sind Transponder-Chips inte-
griert, die das Starten des Hybrid-
systems verhindern, wenn die
Schlüssel nicht zuvor im Bord-
computer des Fahrzeugs regi-
striert wurden.
Lassen Sie niemals die Schlüssel
im Fahrzeug zurück, wenn Sie die-
ses verlassen.
Dieses System wurde entwickelt, um
das Fahrzeug vor Diebstahl zu schüt-
zen, bietet aber keine absolute Dieb-
stahlsicherheit.
Betrieb des Systems

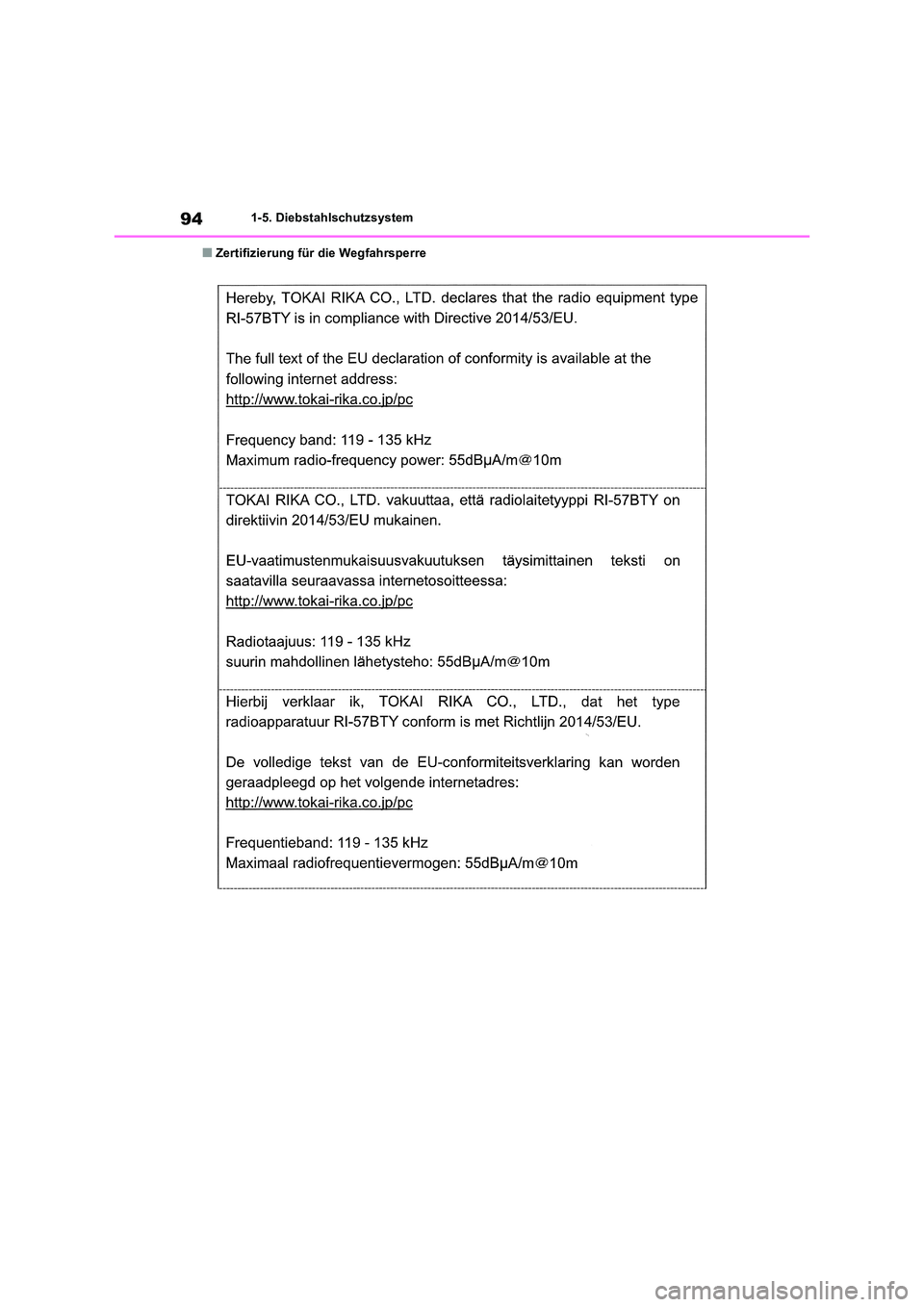

941-5. Diebstahlschutzsystem

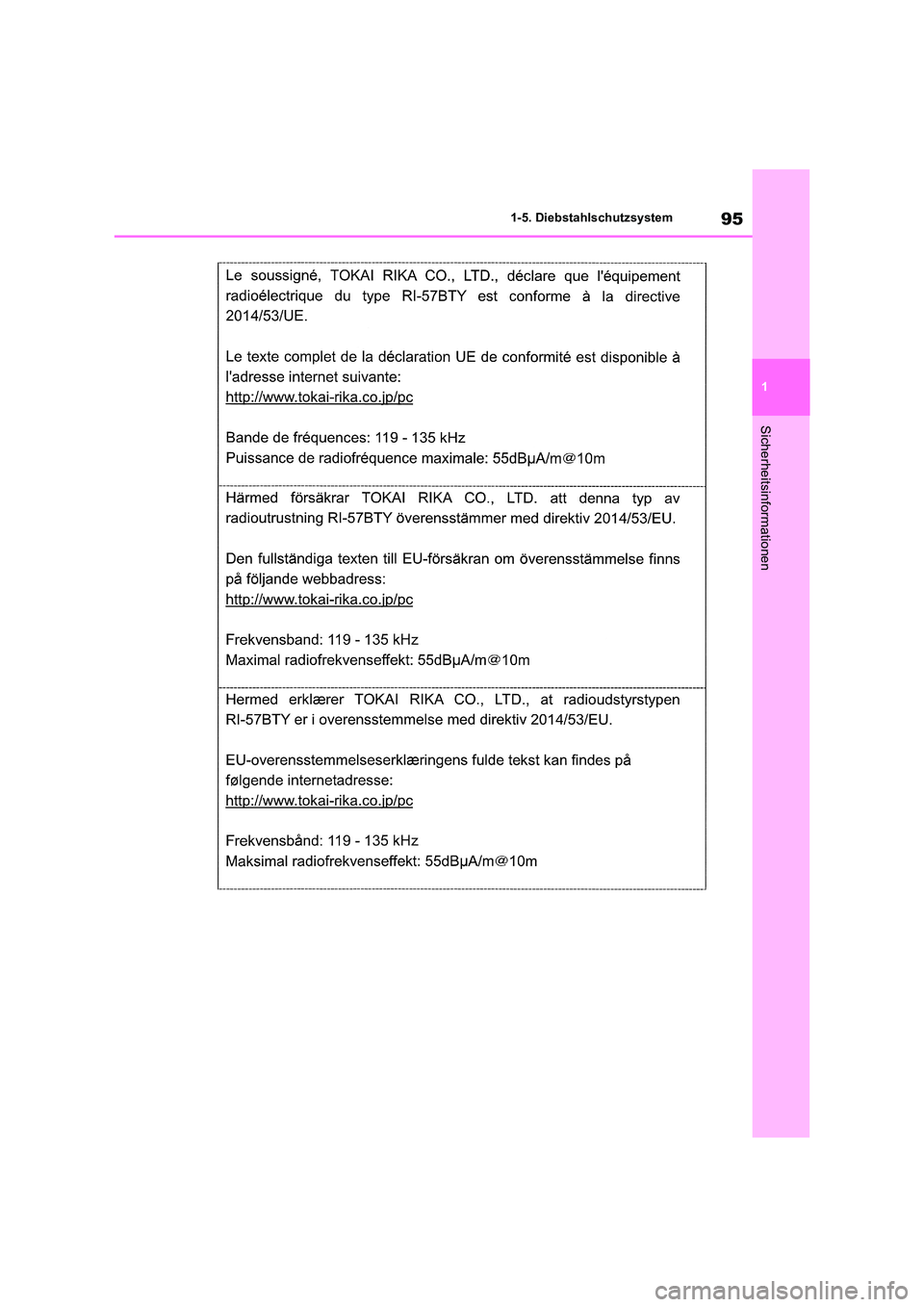

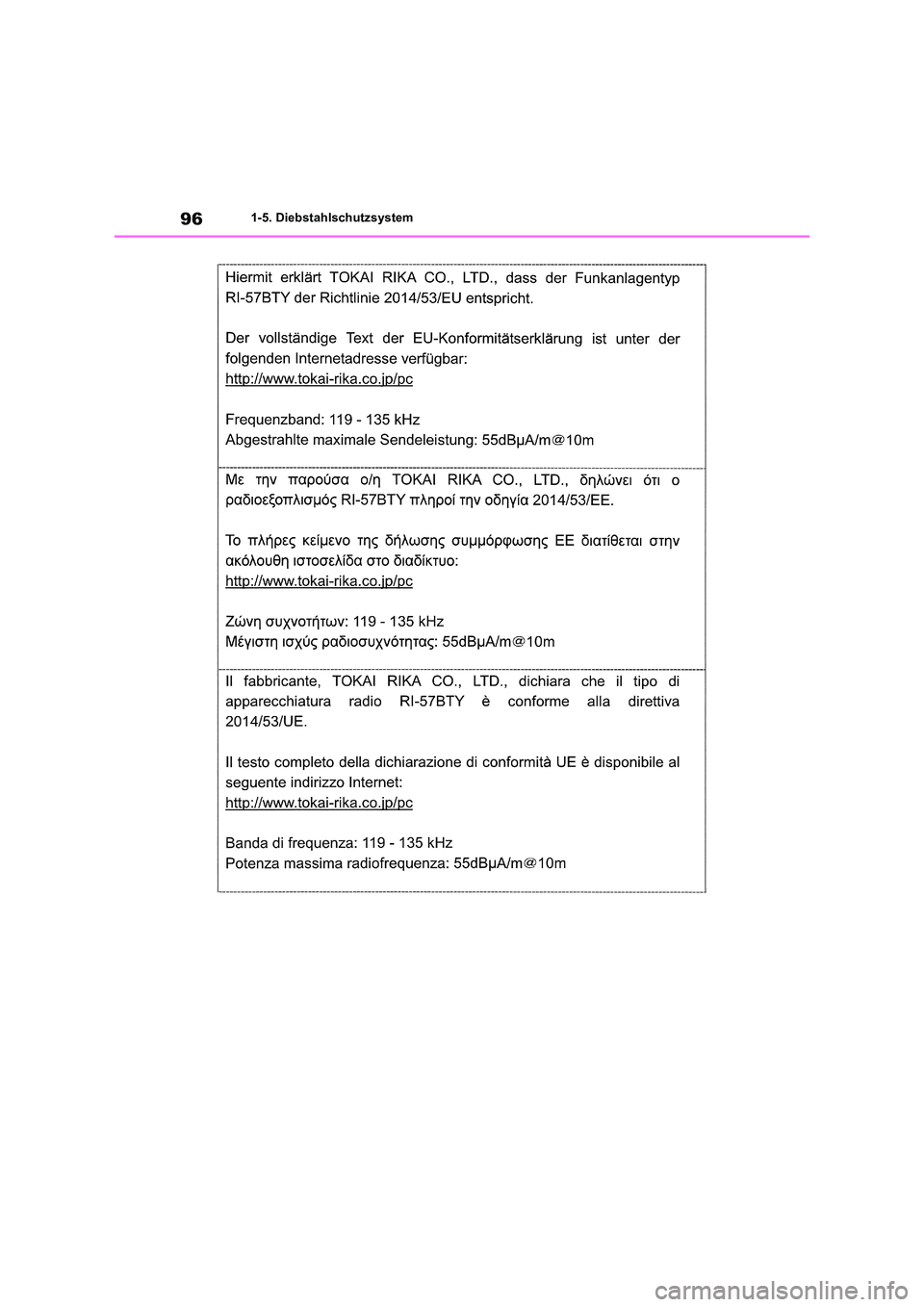

■Zertifizierung für die Wegfahrsperre

95
1
1-5. Diebstahlschutzsystem
Sicherheitsinformationen

961-5. Diebstahlschutzsystem

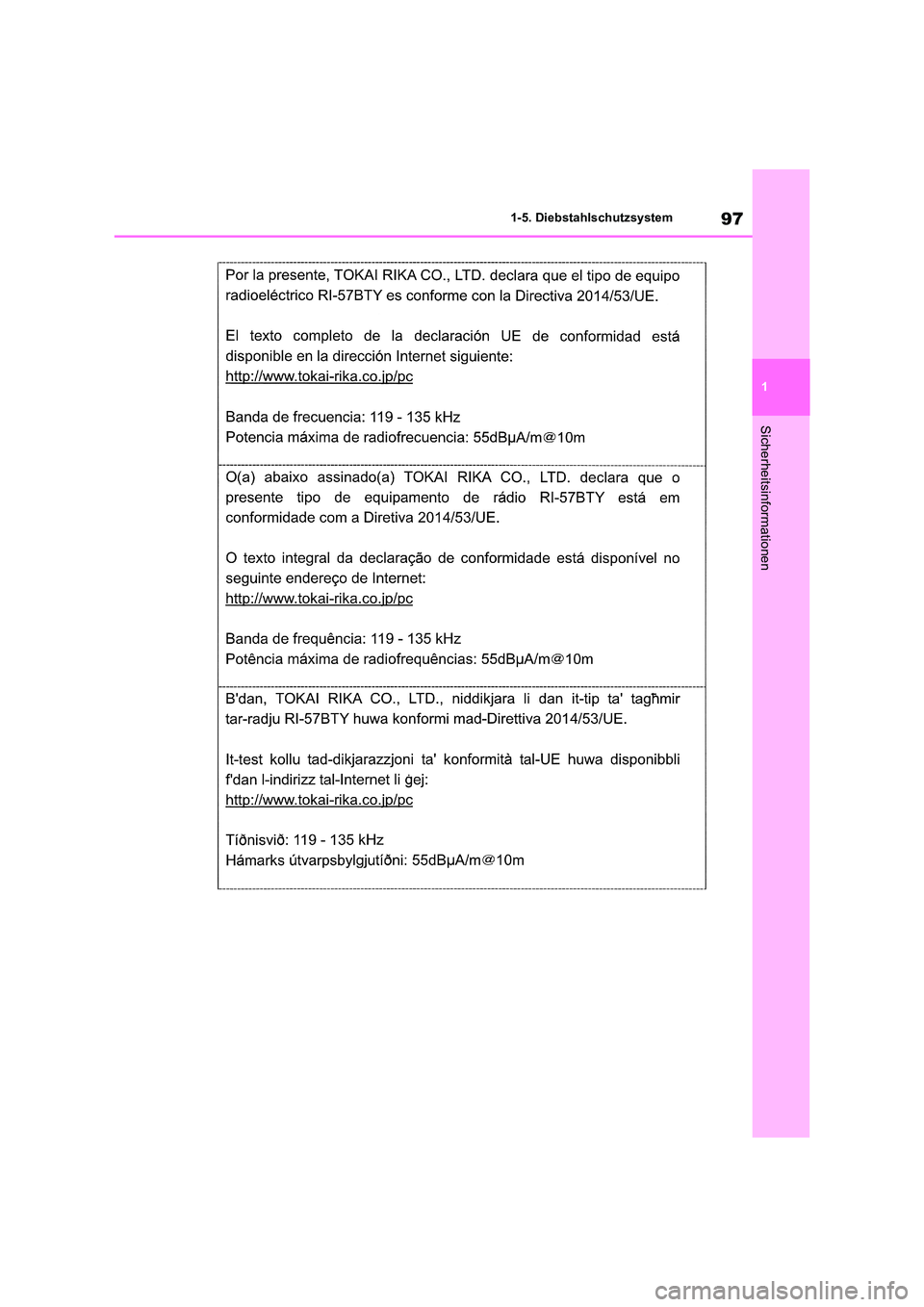

97
1
1-5. Diebstahlschutzsystem
Sicherheitsinformationen

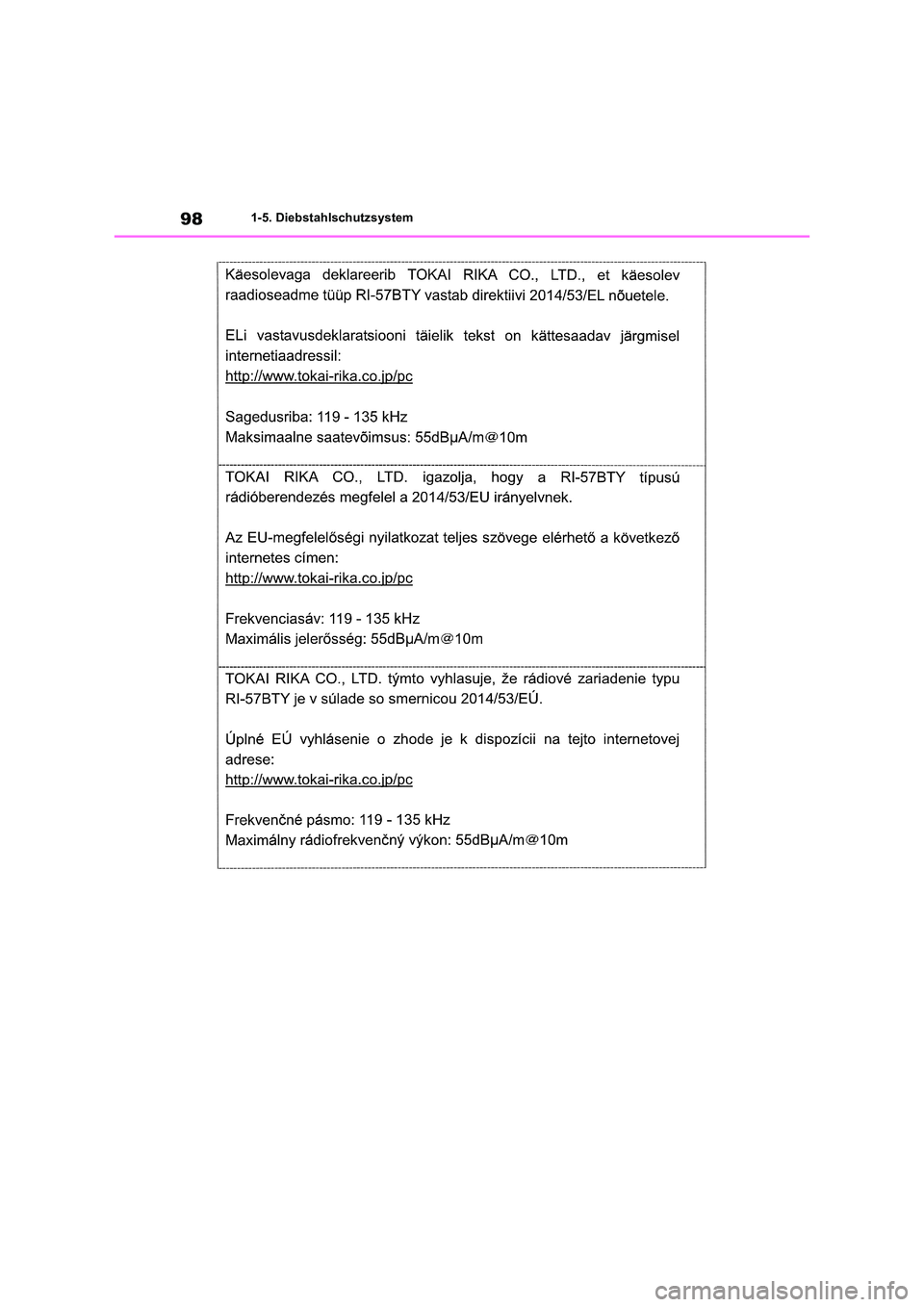

981-5. Diebstahlschutzsystem

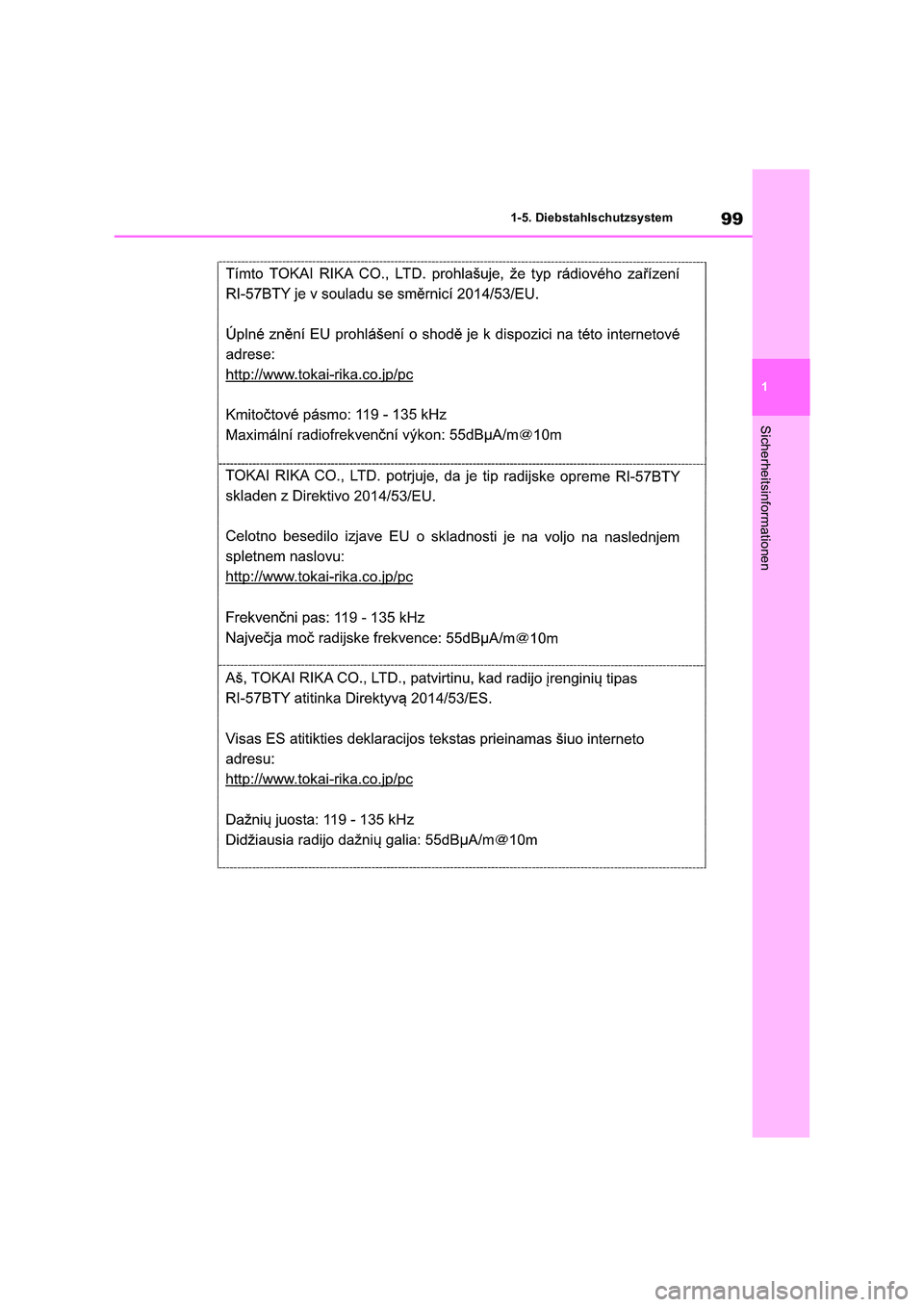

99
1
1-5. Diebstahlschutzsystem
Sicherheitsinformationen

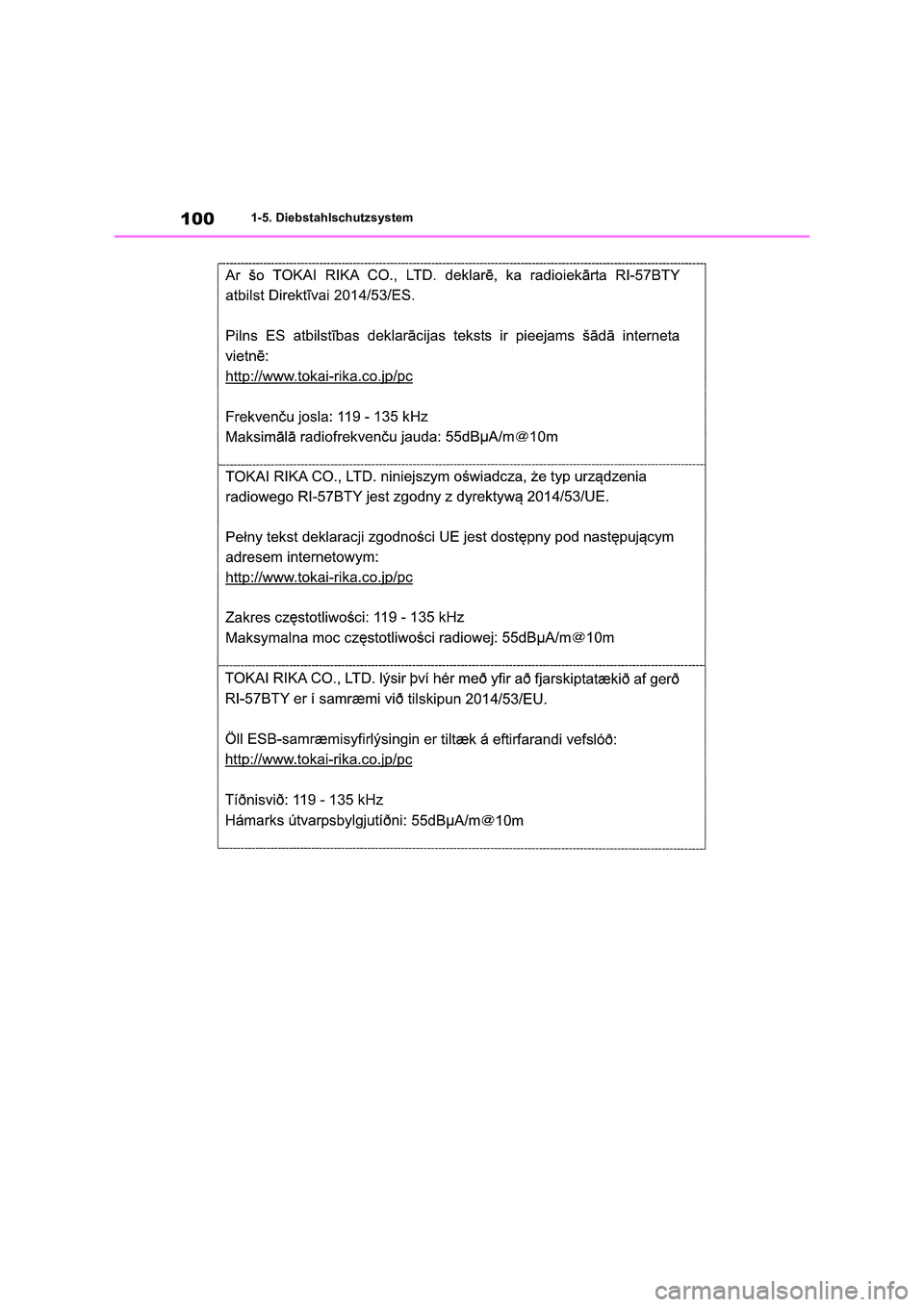

1001-5. Diebstahlschutzsystem
