TOYOTA RAV4 2019 Manual de utilização (in Portuguese)

339
4
4-5. Utilização dos sistemas de apoio à condução
Condução
M42C86toeuenvhch04.fm Page 339 Monday, February 3, 2020 11:45 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 33904/02/20 00:38

3404-5. Utilização dos sistemas de apoio à condução
M42C86toeuenvhch04.fm Page 340 Monday, February 3, 2020 11:45 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 34004/02/20 00:38

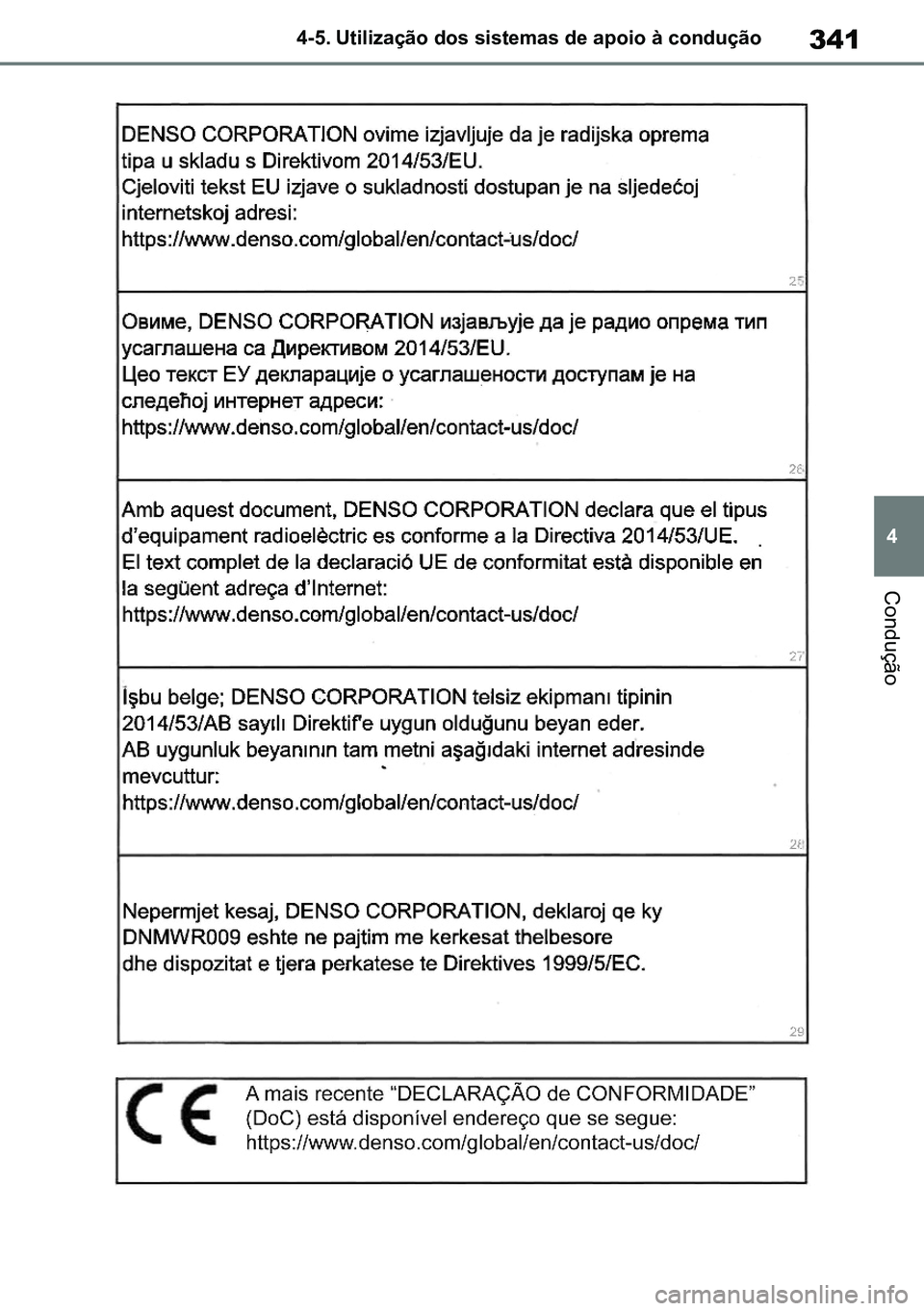

341
4
4-5. Utilização dos sistemas de apoio à condução
Condução
M42C86toeuenvhch04.fm Page 341 Monday, February 3, 2020 11:45 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 34104/02/20 00:38

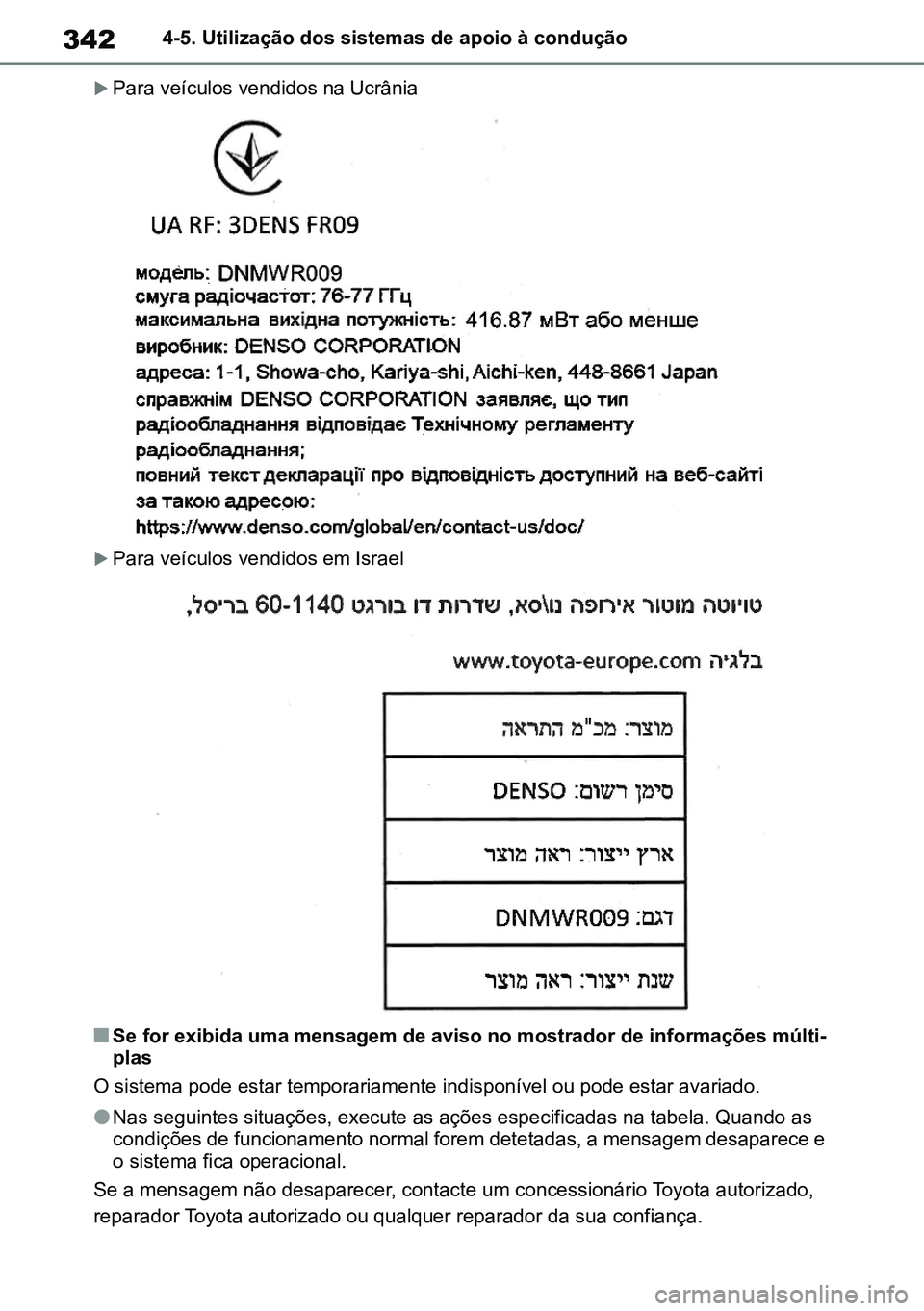

3424-5. Utilização dos sistemas de apoio à condução
Para veículos vendidos na Ucrânia
Para veículos vendidos em Israel
nSe for exibida uma mensagem de aviso no mostrador de informações múlti-plas
O sistema pode estar temporariamente indisponível ou pode estar avariado.
lNas seguintes situações, execute as ações especificadas na tabela. Quando as condições de funcionamento normal forem detetadas, a mensagem desaparece e o sistema fica operacional.
Se a mensagem não desaparecer, contacte um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer reparador da sua confiança.
M42C86toeuenvhch04.fm Page 342 Monday, February 3, 2020 11:45 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 34204/02/20 00:38

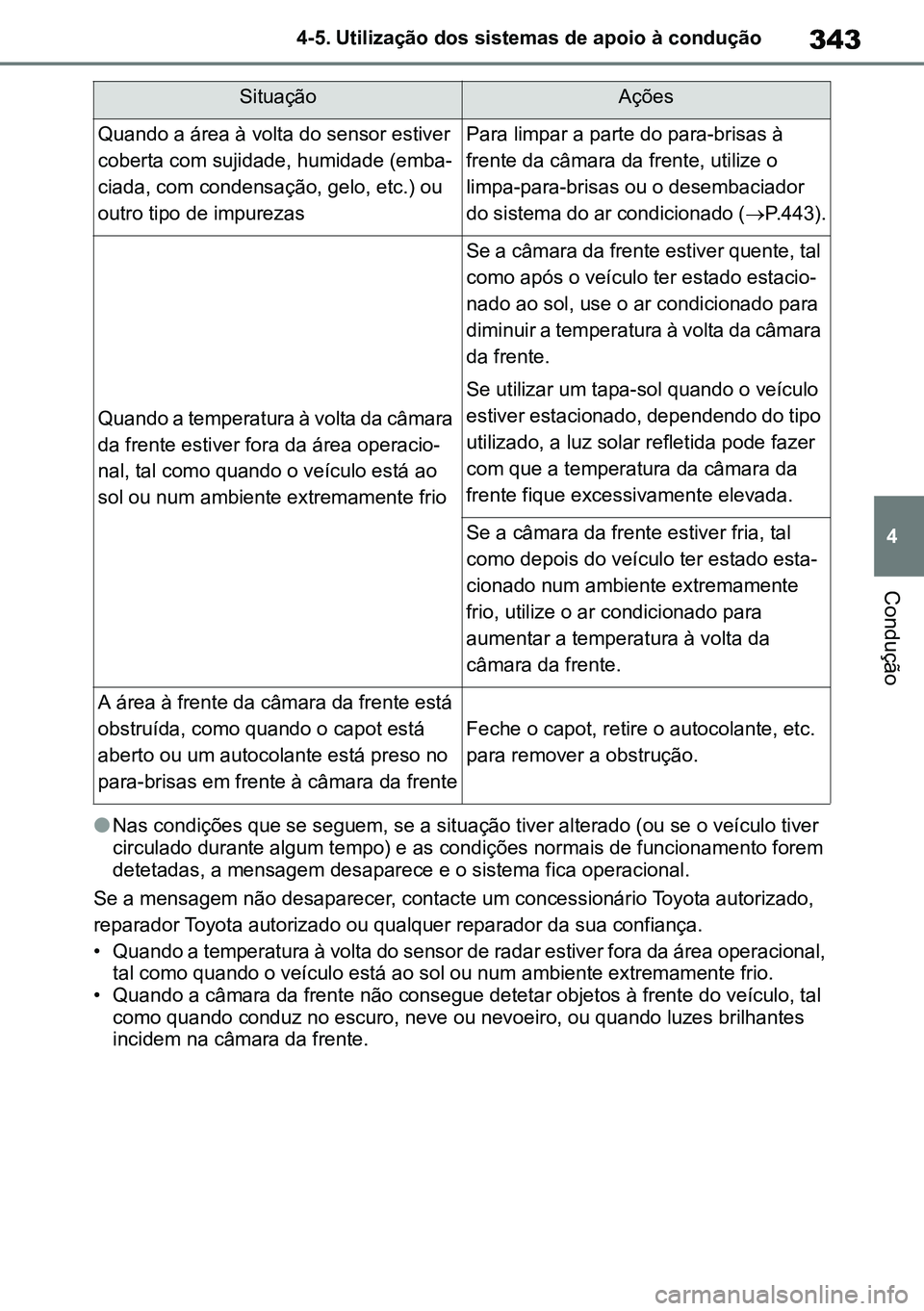

343
4
4-5. Utilização dos sistemas de apoio à condução
Condução
lNas condições que se seguem, se a situação tiver alterado (ou se o veículo tiver
circulado durante algum tempo) e as condições normais de funcionamento forem
detetadas, a mensagem desaparece e o sistema fica operacional.
Se a mensagem não desaparecer, contacte um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer reparador da sua confiança.
• Quando a temperatura à volta do sensor de radar estiver fora da área operacional, tal como quando o veículo está ao sol ou num ambiente extremamente frio.
• Quando a câmara da frente não consegue detetar objetos à frente do veículo, tal como quando conduz no escuro, neve ou nevoeiro, ou quando luzes brilhantes
incidem na câmara da frente.
SituaçãoAções
Quando a área à volta do sensor estiver
coberta com sujidade, humidade (emba -
ciada, com condensação, gelo, etc.) ou
outro tipo de impurezasPara limpar a parte do para-brisas à
frente da câmara da frente, utilize o
limpa-para-brisas ou o desembaciador
do sistema do ar condicionado ( P.443).
Quando a temperatura à volta da câmara
da frente estiver fora da área operacio-
nal, tal como quando o veículo está ao
sol ou num ambiente extremamente frio
Se a câmara da frente estiver quente, tal
como após o veículo ter estado estacio -
nado ao sol, use o ar condicionado para
diminuir a temperatura à volta da câmara
da frente.
Se utilizar um tapa-sol quando o veículo
estiver estacionado, dependendo do tipo
utilizado, a luz solar refletida pode fazer
com que a temperatura da câmara da
frente fique excessivamente elevada.
Se a câmara da frente estiver fria, tal
como depois do veículo ter estado esta -
cionado num ambiente extremamente
frio, utilize o ar condicionado para
aumentar a temperatura à volta da
câmara da frente.
A área à frente da câmara da frente está
obstruída, como quando o capot está
aberto ou um autocolante está preso no
para-brisas em frente à câmara da frente
Feche o capot, retire o autocolante, etc.
para remover a obstrução.
M42C86toeuenvhch04.fm Page 343 Monday, February 3, 2020 11:45 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 34304/02/20 00:38

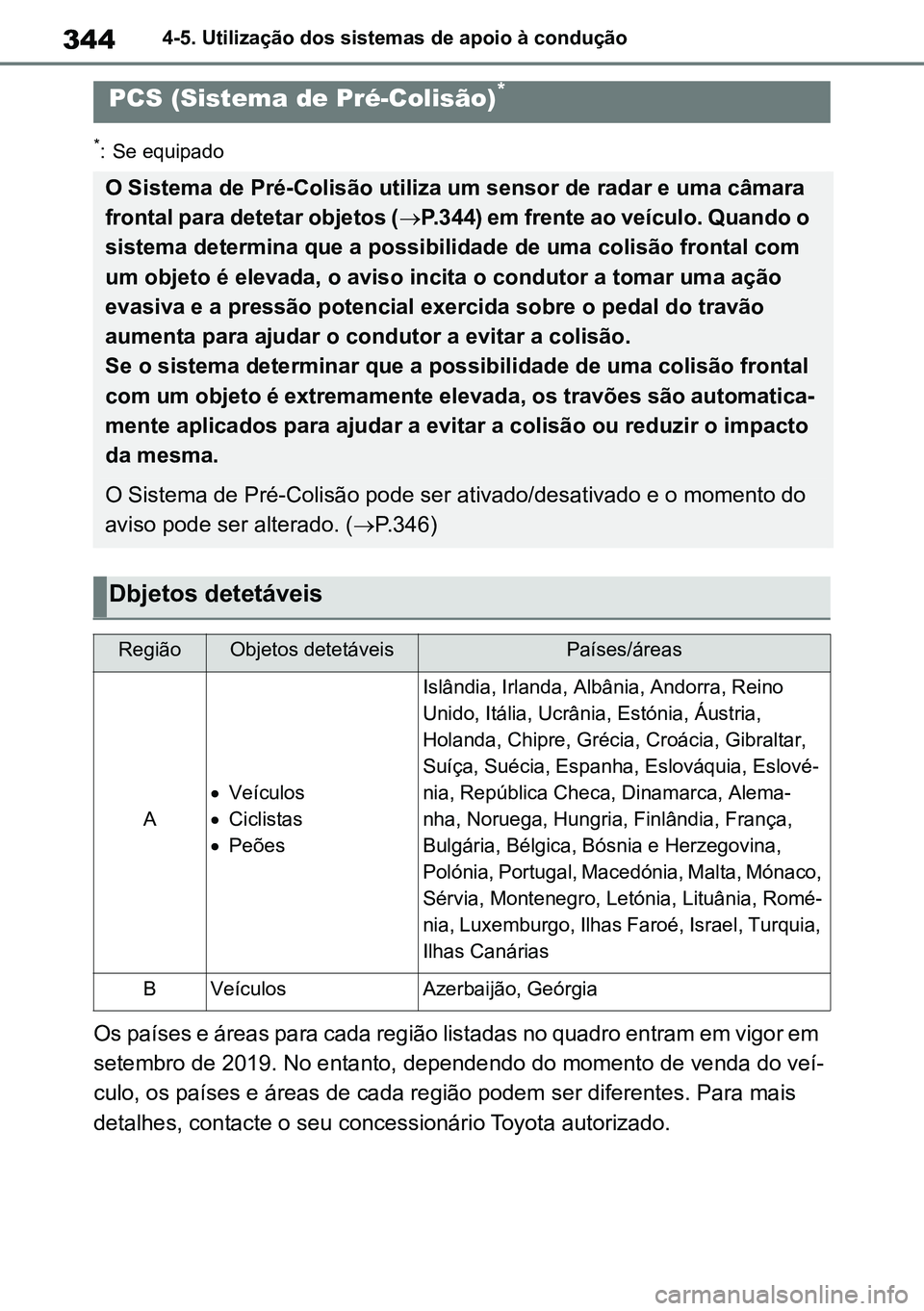

3444-5. Utilização dos sistemas de apoio à condução
*: Se equipado
Os países e áreas para cada região listadas no quadro entram em vigor em
setembro de 2019. No entanto, dependendo do momento de venda do veí-
culo, os países e áreas de cada região podem ser diferentes. Para mais
detalhes, contacte o seu concessionário Toyota autorizado.
PCS (Sistema de Pré-Colisão)*
O Sistema de Pré-Colisão utiliza um sensor de radar e uma câmara
frontal para detetar objetos ( P.344) em frente ao veículo. Quando o
sistema determina que a possibilidade de uma colisão frontal com
um objeto é elevada, o aviso incita o condutor a tomar uma ação
evasiva e a pressão potencial exercida sobre o pedal do travão
aumenta para ajudar o condutor a evitar a colisão.
Se o sistema determinar que a possibilidade de uma colisão frontal
com um objeto é extremamente elevada, os travões são automatica -
mente aplicados para ajudar a evitar a colisão ou reduzir o impacto
da mesma.
O Sistema de Pré-Colisão pode ser ativado/desativado e o momento do
aviso pode ser alterado. ( P.346)
Dbjetos detetáveis
RegiãoObjetos detetáveisPaíses/áreas
A
Veículos
 Ciclistas
 Peões
Islândia, Irlanda, Albânia, Andorra, Reino
Unido, Itália, Ucrânia, Estónia, Áustria,
Holanda, Chipre, Grécia, Croácia, Gibraltar,
Suíça, Suécia, Espanha, Eslováquia, Eslové -
nia, República Checa, Dinamarca, Alema -
nha, Noruega, Hungria, Finlândia, França,
Bulgária, Bélgica, Bósnia e Herzegovina,
Polónia, Portugal, Macedónia, Malta, Mónaco,
Sérvia, Montenegro, Letónia, Lituânia, Romé -
nia, Luxemburgo, Ilhas Faroé, Israel, Turquia,
Ilhas Canárias
BVeículosAzerbaijão, Geórgia
M42C86toeuenvhch04.fm Page 344 Monday, February 3, 2020 11:45 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 34404/02/20 00:38

345
4
4-5. Utilização dos sistemas de apoio à condução
Condução
nAviso de pré-colisão
Quando o sistema determina que a
possibilidade de uma colisão frontal
é elevada, soa um sinal sonoro e é
exibida uma mensagem de aviso
no mostrador de informações múlti-
plas para incitar o condutor a tomar
uma ação evasiva.
nAssistência à travagem pré-
-colisão
Quando o sistema determina que a
possibilidade de uma colisão frontal
é elevada, o sistema aplica uma
maior força de travagem em rela-
ção à pressão que está a ser exer-
cida sobre o pedal do travão.
nTravagem pré-colisão
Se o sistema determinar que a pos-
sibilidade de uma colisão frontal é
extremamente elevada, os travões
são automaticamente aplicados
para ajudar a evitar a colisão ou
reduzir o impacto da mesma.
Funções do sistema AVISO
nLimitações do Sistema de Pré- -Colisão
lO condutor é o único responsável pela segurança da condução. Con-duza sempre com segurança, tendo o cuidado de observar a área circundante. Em nenhuma circuns-tância, utilize o sistema de pré-coli-são em substituição da travagem normal. Este sistema não evita coli-sões nem diminui danos ou lesões em todas as situações. Não dependa exclusivamente deste sis-tema. Se o fizer poderá sofrer um acidente, resultando em morte ou ferimentos graves.
lEmbora este sistema tenha sido concebido para ajudar a evitar ou reduzir o impacto da colisão, a sua eficácia poderá variar de acordo com várias condições. Sendo assim, o sistema nem sempre terá o mesmo nível de desempenho. Leia atentamente as condições seguintes. Não confie exclusiva-mente neste sistema e conduza sempre com cuidado.
• Condições nas quais o sistema pode funcionar mesmo que não haja pos-sibilidade de colisão: P.349
• Condições nas quais o sistema pode não funcionar devidamente: P.350
lNão tente testar o funcionamento do sistema de pré-colisão. Depen-dendo dos objetos utilizados nos testes (bonecos de teste, objetos em cartão com forma de objetos reais, etc.) o sistema poderá não funcionar devidamente e poderá ocorrer um acidente.
nTravagem pré-colisão
lQuando a função de travagem pré--colisão estiver em funcionamento, será aplicada uma grande quanti-dade de força de travagem.
M42C86toeuenvhch04.fm Page 345 Monday, February 3, 2020 11:45 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 34504/02/20 00:38

3464-5. Utilização dos sistemas de apoio à condução
nAtivar/desativar o sistema de
pré-colisão
O sistema de pré-colisão pode ser
ativado/desativado no ecrã
( P.145) do mostrador de informa -
ções múltiplas.
AVISO
lSe o veículo for parado pela trava -
gem pré-colisão, esta será cance -
lada, cerca de, 2 segundos depois.
Pressione o pedal do travão con -
forme necessário.
lA travagem pré-colisão pode não
funcionar se o condutor tomar
determinadas medidas. Se o pedal
do acelerador estiver a ser forte -
mente pressionado ou se o condu -
tor rodar o volante da direção, o
sistema pode determinar que o
condutor está a tomar medidas
evasivas e, eventualmente impedir
a ativação da função de travagem
pré-colisão.
lEm algumas situações, enquanto a
travagem pré-colisão estiver em
funcionamento, esta poderá ser
cancelada se o pedal do acelerador
for fortemente pressionado ou se o
condutor rodar o volante da direção
e o sistema determinar que o con -
dutor está a tomar medidas evasi -
vas.
lSe o pedal do travão estiver a ser
pressionado, o sistema pode deter-
minar que o condutor está a tomar
ações evasivas e poderá atrasar a
ativação da travagem pré-colisão.
nQuando desativar o sistema de
pré-colisão
Nas situações que se seguem, desa -
tive o sistema, uma vez que este
pode não funcionar devidamente.
Como consequência, poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves:
lQuando o veículo estiver a ser
rebocado
lQuando o seu veículo rebocar
outro veículo
lQuando transportar o veículo por
camião, barco, comboio, ou meios
de transporte semelhantes
lQuando o veículo estiver num ele-
vador com o sistema híbrido em
funcionamento e os pneus a roda -
rem livremente
lQuando inspecionar o veículo
usando um banco de potência ou
quando utilizar uma máquina de
calibrar rodas
lQuando o para-choques da frente
ou a grelha da frente sofrerem um
impacto forte, devido a um acidente
ou por outros motivos
lQuando não for possível conduzir o
veículo com estabilidade, devido a
um acidente ou avaria
lQuando utilizar o veículo de forma
desportiva ou em todo-o-terreno
lQuando os pneus não tiverem a
pressão correta
lQuando os pneus estiverem muito
gastos
lQuando estiverem instalados
pneus de medida diferente da
especificada
lQuando estiverem instaladas cor -
rentes nos pneus
lQuando estiver a utilizar um pneu de
reserva compacto ou um pneu tiver
sido reparado com o kit de emergên -
cia para reparação de um furo
lSe equipamento (limpa-neves, etc.)
que possa obstruir o sensor do radar
ou a câmara da frente estiver tempo -
rariamente instalado no veículo.
Alterar as configurações do
sistema de pré-colisão
M42C86toeuenvhch04.fm Page 346 Monday, February 3, 2020 11:45 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 34604/02/20 00:38

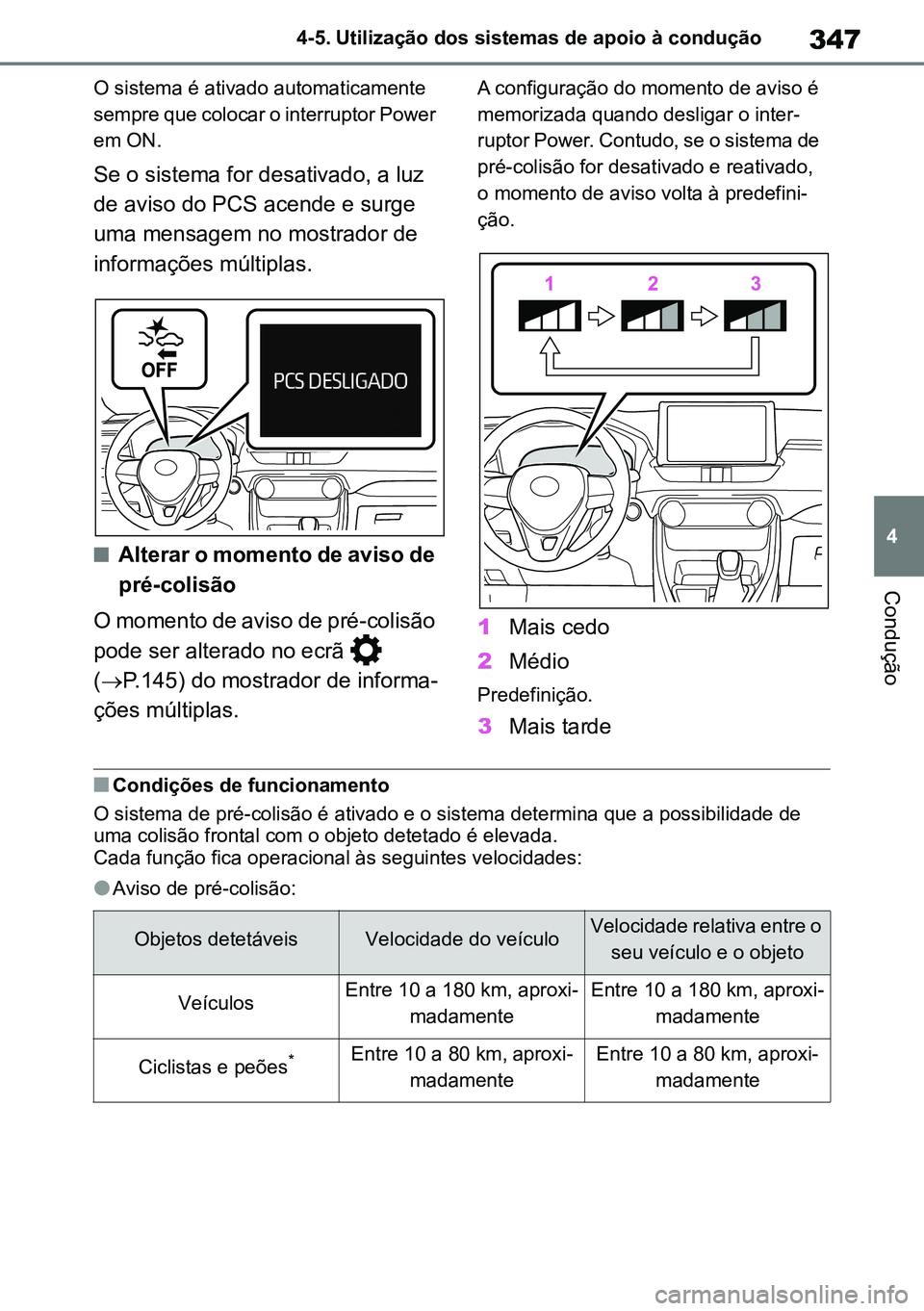

347
4
4-5. Utilização dos sistemas de apoio à condução
Condução
O sistema é ativado automaticamente
sempre que colocar o interruptor Power
em ON.
Se o sistema for desativado, a luz
de aviso do PCS acende e surge
uma mensagem no mostrador de
informações múltiplas.
nAlterar o momento de aviso de
pré-colisão
O momento de aviso de pré-colisão
pode ser alterado no ecrã
(P.145) do mostrador de informa-
ções múltiplas.
A configuração do momento de aviso é
memorizada quando desligar o inter-
ruptor Power. Contudo, se o sistema de
pré-colisão for desativado e reativado,
o momento de aviso volta à predefini-
ção.
1Mais cedo
2Médio
Predefinição.
3Mais tarde
nCondições de funcionamento
O sistema de pré-colisão é ativado e o sistema determina que a possibilidade de uma colisão frontal com o objeto detetado é elevada. Cada função fica operacional às seguintes velocidades:
lAviso de pré-colisão:
Objetos detetáveisVelocidade do veículoVelocidade relativa entre o
seu veículo e o objeto
VeículosEntre 10 a 180 km, aproxi-
madamente
Entre 10 a 180 km, aproxi-
madamente
Ciclistas e peões*Entre 10 a 80 km, aproxi-
madamente
Entre 10 a 80 km, aproxi-
madamente
M42C86toeuenvhch04.fm Page 347 Monday, February 3, 2020 11:45 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 34704/02/20 00:38

3484-5. Utilização dos sistemas de apoio à condução
lAssistência à travagem pré-colisão:
lTravagem pré-colisão:
*: Aplicável a veículos concebidos para regiões onde é possível detetar peões e/ou ciclistas. ( P.344)
O sistema pode não funcionar nas seguintes situações:
lSe um terminal da bateria de 12 volts tiver sido desconectado e novamente conectado
e, de seguida, o veículo não circular durante um determinado período de tempo
lSe a alavanca das velocidades estiver engrenada em R
lSe o indicador do VSC OFF estiver aceso (apenas a função de aviso de pré-coli -
são está operacional)
nFunção de deteção para objetos
O sistema deteta os objetos com base no
tamanho, perfil, movimento, etc. No
entanto, um objeto pode não ser detetado,
dependendo da luminosidade circundante
e do movimento, postura e ângulo do
objeto detetado, comprometendo o bom
funcionamento do sistema. ( P.350)
Na ilustração que segue são apresenta -
dos os objetos detetáveis.
Região A
Região B
nCancelamento da travagem pré-
colisão
Se uma das situações que se seguem
ocorrer enquanto a função de travagem
de pré-colisão estiver em funciona -
mento, esta será cancelada:
lSe o pedal do acelerador for muito
pressionado.
lSe mover abruptamente o volante da
direção ou o rodar num ângulo muito
apertado.
Objetos detetáveisVelocidade do veículoVelocidade relativa entre o seu veículo e o objeto
VeículosEntre 30 a 180 km, aproxi -
madamenteEntre 30 a 180 km, aproxi -
madamente
Ciclistas e peões*Entre 30 a 80 km, aproxi -
madamenteEntre 30 a 80 km, aproxi -
madamente
Objetos detetáveisVelocidade do veículoVelocidade relativa entre o seu veículo e o objeto
VeículosEntre 10 a 180 km, aproxi -
madamenteEntre 10 a 180 km, aproxi -
madamente
Ciclistas e peões*Entre 10 a 80 km, aproxi -
madamenteEntre 10 a 80 km, aproxi -
madamente
M42C86toeuenvhch04.fm Page 348 Monday, February 3, 2020 11:45 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 34804/02/20 00:38
