TOYOTA RAV4 2019 Manual de utilização (in Portuguese)

59
1
1-2. Segurança das crianças
Questões e segurança
nSistemas de segurança para crianças recomendados e tabela de
compatibilidade
FixaçãoDescrição
F3Altura completa, sistemas de segurança para crianças voltados para a frente
F2Altura reduzida, sistemas de segurança para crianças voltados para a frente
F2XAltura reduzida, sistemas de segurança para crianças voltados para a frente
R3Tamanho normal, sistemas de segurança para crianças voltados para trás
R2Tamanho reduzido, sistemas de segurança para crianças voltados para trás
R2XTamanho reduzido, sistemas de segurança para crianças voltados para trás
R1Cadeira tipo bebé voltada para trás
L1Cadeira tipo bebé (Alcofa) voltada para o lado esquerdo
L2Cadeira tipo bebé (Alcofa) voltada para o lado direito
B2Cadeira tipo júnior
B3Cadeira tipo júnior
Grupos de
pesosSistemas de segu -
rança para crian -
ças
recomendados
Posição do banco
Veículos sem interruptor de ligar-desligar manual -
mente o air -
bagVeículos com
interruptor de ligar- desligar manual -
mente o airbag
ONOFF
0, 0+
até 13 kg
TOYOTA G0+,
BABY SAFE
PLUS (Sim/Não)NãoNãoSimSimSimSim
TOYOTA G0+
BABY SAFE
PLUS com SEAT
BELT FIXATION,
BASE PLAT -
FORM (Sim/Não)
NãoNãoSimSimSimSim
I
9 a 18 kgTOYOTA DUO
PLUS (Sim/Não)Sim
Preso ape -
nas com cintoSim
Preso
apenas com
cintoSim
Preso
apenas com
cinto
Sim
Sim
Preso
apenas com
cinto
Sim
M42C86toeuenvhch01.fm Page 59 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 5904/02/20 00:37

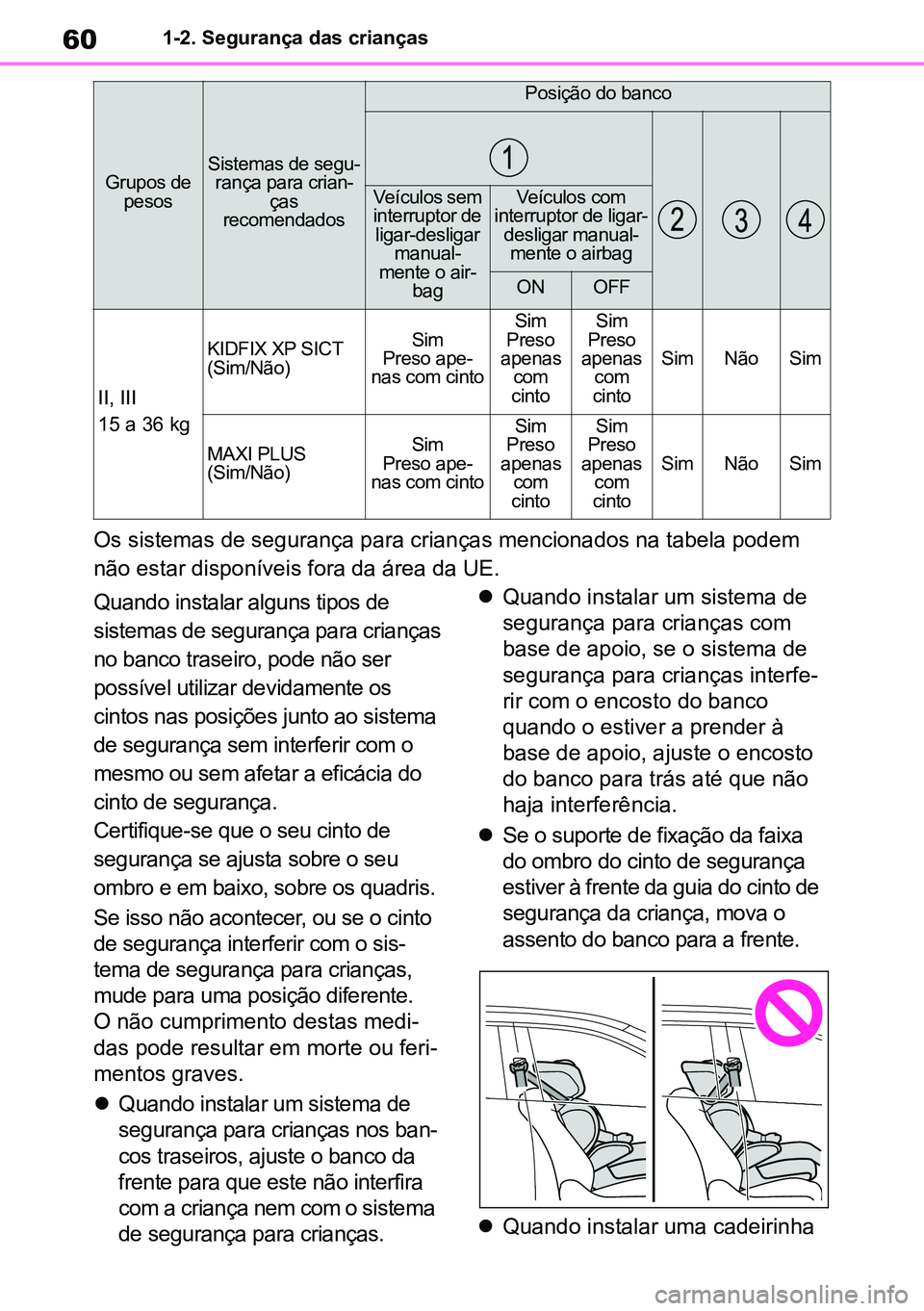

601-2. Segurança das crianças
Os sistemas de segurança para crianças mencionados na tabela podem
não estar disponíveis fora da área da UE.
Quando instalar alguns tipos de
sistemas de segurança para crianças
no banco traseiro, pode não ser
possível utilizar devidamente os
cintos nas posições junto ao sistema
de segurança sem interferir com o
mesmo ou sem afetar a eficácia do
cinto de segurança.
Certifique-se que o seu cinto de
segurança se ajusta sobre o seu
ombro e em baixo, sobre os quadris.
Se isso não acontecer, ou se o cinto
de segurança interferir com o sis-
tema de segurança para crianças,
mude para uma posição diferente.
O não cumprimento destas medi -
das pode resultar em morte ou feri -
mentos graves.
 Quando instalar um sistema de
segurança para crianças nos ban -
cos traseiros, ajuste o banco da
frente para que este não interfira
com a criança nem com o sistema
de segurança para crianças. 
Quando instalar um sistema de
segurança para crianças com
base de apoio, se o sistema de
segurança para crianças interfe -
rir com o encosto do banco
quando o estiver a prender à
base de apoio, ajuste o encosto
do banco para trás até que não
haja interferência.
 Se o suporte de fixação da faixa
do ombro do cinto de segurança
estiver à frente da guia do cinto de
segurança da criança, mova o
assento do banco para a frente.
 Quando instalar uma cadeirinha
II, III
15 a 36 kg
KIDFIX XP SICT
(Sim/Não)Sim
Preso ape -
nas com cintoSim
Preso
apenas com
cintoSim
Preso
apenas com
cinto
SimNãoSim
MAXI PLUS
(Sim/Não)Sim
Preso ape -
nas com cintoSim
Preso
apenas com
cintoSim
Preso
apenas com
cinto
SimNãoSim
Grupos de pesosSistemas de segu -
rança para crian -
ças
recomendados
Posição do banco
Veículos sem interruptor de ligar-desligar manual -
mente o air -
bagVeículos com
interruptor de ligar- desligar manual -
mente o airbag
ONOFF
M42C86toeuenvhch01.fm Page 60 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 6004/02/20 00:37

61
1
1-2. Segurança das crianças
Questões e segurança
tipo júnior, se a criança ficar
numa posição muito vertical,
ajuste o ângulo do encosto do
banco para a posição mais con
-
fortável possível.
Para além disso, se o suporte de fixação da faixa do ombro do
cinto de segurança estiver à
frente da guia do cinto de segu
-
rança da criança, mova o
assento do banco para a frente.
Confirme as informações sobre a instalação do sistema de segurança para
crianças no manual de instruções que acompanha o mesmo.
Método de instalação do sistema de segurança para crianças
Método de instalaçãoPágina
Fixação com cinto de segurançaP.62
Fixação com apoio infe -
rior ISOFIXP.63
Fixação com correia superiorP.64
M42C86toeuenvhch01.fm Page 61 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 6104/02/20 00:37

621-2. Segurança das crianças
nInstalar um sistema de segu-
rança para crianças utilizando
um cinto de segurança
Instale o sistema de segurança para
crianças (cadeirinha) de acordo com
as instruções do manual do sistema
de segurança para crianças
Se o sistema de segurança para
crianças em questão não pertencer
à categoria "universal" (ou a infor-
mação necessária não contar da
tabela), consulte a "Lista de veícu -
los" fornecida pelo fabricante do
sistema de segurança para crian -
ças para verificar as possíveis posi -
ções de instalação ou verifique a
sua compatibilidade após consul -
tar o vendedor do sistema de segu -
rança para crianças. ( P.55, 56)
1 Se for inevitável instalar um sis -
tema de segurança para crianças
no banco do passageiro da frente,
consulte página P.52 para obter
informações sobre o ajuste do
banco do passageiro da frente.
2 Ajuste o ângulo do encosto do
banco para a posição mais verti -
cal possível. Quando instalar
um sistema de segurança para
crianças, se existir uma folga
entre o mesmo e o encosto do
banco, ajuste o ângulo do
mesmo até obter uma boa mar -
gem de contacto.
3 Se o encosto de cabeça interfe -
rir com a instalação do sistema
de segurança para crianças e
se for possível remover o
encosto de cabeça, faça-o.
Caso contrário, coloque o encosto de cabeça na posição
mais elevada possível.
(
P.263)
4 Passe o cinto de segurança
através do sistema de segu -
rança para crianças e introduza
a patilha na fivela. Certifique-se
que o cinto não fica torcido.
Prenda, de forma segura, o
cinto de segurança ao sistema
de segurança para crianças de
acordo com as instruções que
vêm junto com o mesmo.
5 Se o seu sistema de segurança
para crianças não estiver equi -
pado com um sistema de blo -
queio (uma funcionalidade de
bloqueio do cinto de segurança),
prenda o sistema de segurança
para crianças utilizando uma
mola de trancamento
6 Após instalar o sistema de
segurança para crianças, mova-
-o para a frente e para trás, a
fim de garantir que este está
devidamente instalado. ( P.63)
Sistema de segurança para
crianças preso com o cinto
de segurança
M42C86toeuenvhch01.fm Page 62 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 6204/02/20 00:37

63
1
1-2. Segurança das crianças
Questões e segurança
nRemover um sistema de segu
-
rança para crianças (cadeiri -
nha) instalado com um cinto
de segurança
Pressione a tecla de destranca -
mento da fivela e deixe o cinto de
segurança retrair completamente.
Ao soltar a fivela, o sistema de segu -
rança para crianças pode levantar
devido ao design do assento do banco.
Quando libertar a fivela, segure o sis -
tema de segurança para crianças.
Uma vez que o cinto de segurança
enrola automaticamente, coloque-o,
lentamente, na sua posição de acondi -
cionamento.
nQuando instalar um sistema de segu -
rança para crianças (cadeirinha)
Poderá ser necessária uma mola de
trancamento para instalar o sistema de
segurança para crianças. Siga as instru -
ções fornecidas pelo fabricante do sis -
tema. Se o seu sistema de segurança
para crianças não tiver sido fornecido
com uma mola de trancamento, pode
adquirir este dispositivo num concessio -
nário Toyota autorizado, reparador
Toyota autorizado ou em qualquer repa -
rador da sua confiança: Mola de tranca -
mento para sistema de segurança para
crianças (Peça N.º 73119-22010)
nFixação com apoios inferiores
ISOFIX (Sistema de segurança
para crianças com ISOFIX)
São fornecidos fixadores inferiores
para os bancos traseiros exterio -
res. (As etiquetas coladas nos ban -
cos indicam a localização dos
fixadores.)
AVISO
nQuando instalar um sistema de se-
gurança para crianças (cadeirinha)
Cumpra com as seguintes precauções.
O não cumprimento das mesmas
pode resultar em morte ou ferimentos
graves.
lNão permita que as crianças brin -
quem com o cinto de segurança.
Se o cinto de segurança ficar torcido
à volta do pescoço da criança, esta
pode sufocar ou sofrer ferimentos
graves que podem resultar em morte.
Se tal acontecer e não for possível
desapertar o cinto, utilize uma
tesoura para o cortar.
lCertifique-se que o cinto e a patilha
estão devidamente trancados e que
o cinto não está torcido.
lAbane o sistema de segurança
para crianças para a esquerda e
para a direita, para a frente e para
trás para se certificar que este está
devidamente instalado.
lDepois de instalar um sistema de
segurança para crianças não volte
a ajustar o banco.
lQuando instalar uma cadeirinha
tipo júnior, certifique-se que a faixa
do ombro do cinto de segurança
fica devidamente colocada no cen -
tro do ombro da criança.
O cinto deve ficar afastado do pes -
coço, mas não tanto que possa
descair do ombro da criança.
lSiga todas as instruções de instala -
ção fornecidas pelo fabricante do sis -
tema de segurança para crianças.
Sistema de segurança para
crianças preso com apoios
inferiores ISOFIX
M42C86toeuenvhch01.fm Page 63 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 6304/02/20 00:37

641-2. Segurança das crianças
nInstalação com apoios inferio-
res ISOFIX (Sistema de segu -
rança para crianças com
ISOFIX)
Instale o sistema de segurança
para crianças de acordo com o
manual que acompanha o sistema
de segurança para crianças.
Se o sistema de segurança para
crianças em questão não pertencer
à categoria "universal" (ou a infor-
mação necessária não contar da
tabela), consulte a "Lista de veícu -
los" fornecida pelo fabricante do
sistema de segurança para crian -
ças para verificar as possíveis posi -
ções de instalação ou verifique a
sua compatibilidade após consul -
tar o vendedor do sistema de segu -
rança para crianças. ( P.55, 56)
1 Ajuste o ângulo do encosto do
banco para a posição mais verti -
cal possível. Quando instalar
um sistema de segurança para
crianças, se existir uma folga
entre o mesmo e o encosto do
banco, ajuste o ângulo do
mesmo até obter uma boa mar -
gem de contacto.
2 Se o encosto de cabeça interfe -
rir com a instalação do sistema
de segurança para crianças e
for possível remover o encosto
de cabeça, faça-o. Caso contrá -
rio, coloque o encosto de
cabeça na posição mais ele -
vada possível. ( P.263)
3 Verifique as posições das bar -
ras de fixação exclusivas e ins -
tale o sistema de segurança
para crianças no banco.
As barras são instaladas na folga que
existe entre o assento e o encosto do banco.
4
Após instalar o sistema de
segurança para crianças, mova-
-o para trás e para a frente, a
fim de garantir que este foi ins-
talado de forma segura. ( P.63)
nPontos de fixação para correia
superior
Existem pontos de fixação para
AVISO
nQuando instalar um sistema de se-
gurança para crianças (cadeirinha)
Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode
resultar em morte ou ferimentos graves.
lDepois de instalar um sistema de
segurança para crianças não volte
a ajustar o banco.
lQuando utilizar os apoios inferiores,
certifique-se que não existem objetos
estranhos em redor dos mesmos e
que o cinto de segurança não fica
preso por detrás do sistema de segu -
rança para crianças.
lSiga todas as instruções de instala -
ção fornecidas pelo fabricante do sis -
tema de segurança para crianças.
Fixação com correia superior
M42C86toeuenvhch01.fm Page 64 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 6404/02/20 00:37

65
1
1-2. Segurança das crianças
Questões e segurança
correia superior para os bancos tra
-
seiros exteriores.
Utilize os pontos de fixação superiores
quando prender a correia superior.
Pontos de fixação para correia
superior
Correia superior
nPrender as correias superiores
ao ponto de fixação superior
Instale o sistema de segurança
para crianças de acordo com o
manual que acompanha o sistema
de segurança para crianças.
1 Ajuste o encosto de cabeça para
a posição mais elevada possível.
Se o encosto de cabeça interferir com o
sistema de segurança para crianças ou
com a instalação da correia superior e
se for possível remover o encosto de
cabeça, remova-o. ( P.263)
2 Engate os ganchos no ponto de
fixação superior e aperte a cor -
reia superior.
Certifique-se que a correia superior
está devidamente engatada. ( P.63)
Quando instalar o sistema de segu -
rança para crianças com o encosto de
cabeça elevado, certifique-se que
passa a correia superior por baixo do
mesmo.
Gancho
Correia superior
A
B
AVISO
nQuando instalar um sistema de
segurança para crianças
Cumpra com as seguintes precauções. O não cumprimento das mesmas
pode resultar em morte ou ferimentos
graves.
lPrenda a correia superior de forma
segura e certifique-se que o cinto
não está torcido.
lPrenda a correia superior apenas
ao ponto de fixação superior e não
a qualquer outro ponto de fixação.
lDepois de prender um sistema de
segurança para crianças não volte
a ajustar o banco.
lSiga todas as instruções de instala -
ção fornecidas pelo fabricante do sis -
tema de segurança para crianças.
lQuando instalar o sistema de segu -
rança para crianças com o encosto
de cabeça elevado, não o baixe
depois de o elevar e de prender a
correia superior.
A
B
M42C86toeuenvhch01.fm Page 65 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 6504/02/20 00:37

661-3. Assistência numa emergência
1-3.E mergency assi stance
*1: Se equipado*2: Funciona dentro da área da cober-
tura eCall. O nome deste sistema
difere de país para país.
Tipo A
Tecla “SOS”
*
Luzes indicadoras Microfone
Altifalante
*: Esta tecla tem por função comunicar
com o operador do sistema eCall.
As outras teclas SOS disponíveis
noutros sistemas de um veículo
motorizado não estão relacionadas
com este dispositivo e não têm por
objetivo a comunicação com o opera -
dor do sistema eCall.
Tipo B
Tecla “SOS”
*
Luzes indicadoras
Microfone
Altifalante
*: Esta tecla tem por função comunicar com o operador do sistema eCall.
As outras teclas SOS disponíveis
noutros sistemas de um veículo
motorizado não estão relacionadas
com este dispositivo e não têm por
objetivo a comunicação com o opera -
dor do sistema eCall.
nChamadas de Emergência
Automáticas
Se um airbag deflagrar, o sistema foi
concebido para, automaticamente,
eCall*1, 2
O eCall é um sistema telemático
que utiliza dados do Sistema de
Navegação Global por Satélite
(GNSS) e tecnologia celular
incorporada para que seja pos -
sível fazer as chamadas de
emergência que se seguem:
Chamadas de emergência auto -
máticas (Notificação Automática
de Colisão) e chamadas de
emergência manuais (pressio -
nando a tecla “SOS”). Este ser -
viço é exigido pelas Normas da
União Europeia.
Componentes do sistema
A
B
6HUYLoRVGH1RWLILFDomRGH
(PHUJrQFLD
C
D
A
B
C
D
M42C86toeuenvhch01.fm Page 66 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 6604/02/20 00:37

67
1
1-3. Assistência numa emergência
Questões e segurança
fazer uma chamada para o centro de
controlo do eCall.*
O operador que lhe responder
recebe a localização do veículo, a
hora do acidente e o VIN do veículo.
Serão feitas tentativas para falar com
os ocupantes do veículo a fim de
avaliar o nível de emergência. Se os
ocupantes não conseguirem comuni -
car, o operador trata, automatica -
mente, a chamada como uma
emergência, contacta o prestador de
serviços de emergência mais pró -
ximo (sistema 112, etc.) para descre -
ver a situação e solicitar que seja
enviada assistência até ao local.
*: Em alguns casos não será possível fazer a chamada. ( P.68)
nChamadas de Emergência
Manuais
Em caso de emergência, pressione
a tecla "SOS" para fazer uma cha-
mada para o centro de controlo do
eCall.
* O operador que lhe respon -
der irá determinar a localização do
seu veículo, avaliar a emergência e
enviar a assistência necessária.
Certifique-se que abre a tampa
antes de pressionar a tecla “SOS”.
Se, acidentalmente, pressionar a tecla
"SOS", informe o operador de que não
está numa situação de emergência.
*: Em alguns casos não será possível fazer a chamada. ( P.68)
Quando colocar o interruptor Power
em ON, a luz do indicador verme -
lho acende durante 10 segundos e,
de seguida, a luz do indicador
verde acende para informar que o
sistema está ativo. As luzes dos
indicadores informam o seguinte:
 Se a luz do indicador verde
acender e permanecer acesa, o
sistema está ativo.
 Se a luz do indicador verde pis -
car duas vezes por segundo,
está a ser feita uma Chamada de
Emergência automática ou
manual.
 Se a luz do indicador não acen -
der, o sistema está desativado.
 Se a luz do indicador vermelho
acender em qualquer momento
que não imediatamente após ter
colocado o interruptor Power em
ON, o sistema pode estar ava -
riado ou a bateria auxiliar pode
estar descarregada.
 Se a luz do indicador vermelho
piscar durante, aproximada -
mente, 30 segundos durante
uma Chamada de Emergência, a
chamada foi desligada ou o sinal
da rede está fraco.
O tempo de vida útil da bateria auxiliar
não é superior a 3 anos.
nInformação de software de código
livre e aberto
Este produto contém software de código
livre e aberto (FOSS).
Luzes indicadoras
M42C86toeuenvhch01.fm Page 67 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 6704/02/20 00:37

681-3. Assistência numa emergência
A informação da licença e/ou código do
FOSS pode ser encontrada no seguinte
URL:
https://www.denso.com/global/en/
opensource/dcm/toyota/
AVISO
nQuando não conseguir fazer a
Chamada de Emergência
lPode não ser possível fazer cha -
madas de emergência nas situa -
ções que se seguem. Nestes
casos, comunique com o prestador
de serviços de emergência (sis -
tema 112, etc.) através de outros
meios, tais como telefones públicos
próximos.
• Mesmo que o veículo esteja numa área com serviço de rede para tele -
móveis, poderá ser difícil ligar para
o centro de controlo do eCall, se a
receção for fraca ou a linha estiver
ocupada. Nestes casos, mesmo
que o sistema tente ligar para o
centro de controlo do eCall, poderá
não ser possível fazer chamadas
de emergência nem contactar os
serviços de emergência.
• Quando o veículo estiver numa área sem rede, não é possível fazer
chamadas de emergência.
• Quando qualquer equipamento rela -
cionado (tal como o painel da tecla
“SOS”, luzes indicadoras, microfone,
altifalante, DCM, antena ou qualquer
cabo que ligue o equipamento) esti -
ver avariado, danificado ou partido,
não será possível fazer uma Cha -
mada de Emergência.
• Durante uma chamada de emergên -
cia, o sistema faz várias tentativas
repetidas para ligar para o centro de
controlo do eCall. No entanto, se não
for possível ligar para o centro de
controlo do eCall devido a fraca rece -
ção das ondas de rádio, o sistema
poderá não conseguir estabelecer
ligação com a rede do telemóvel e a
chamada poderá ser interrompida
mesmo antes de ser iniciada. A luz
do indicador vermelho pisca durante,
aproximadamente, 30 segundos
para indicar esta desconexão.
lSe a voltagem da bateria de 12
volts diminuir ou a bateria estiver
desligada, o sistema poderá não
conseguir estabelecer ligação com
o centro de controlo do eCall.
nQuando o sistema de Chamada
de Emergência for substituído
por um novo
O sistema de Chamadas de Emergên -
cia tem de ser registado. Contacte o
seu concessionário Toyota autorizado,
reparador Toyota autorizado ou qual -
quer reparador da sua confiança.
nPara a sua segurança
lA função deste sistema é auxiliá-lo a
fazer uma Chamada de Emergência
em caso de acidente, tal como um
acidente de viação ou uma emergên -
cia médica. Contudo, este sistema,
por si só, não protege o condutor
nem os passageiros. Conduza com
precaução, utilize sempre o seu cinto
de segurança e obrigue a que todos
os passageiros utilizem sempre os
respetivos cintos de segurança para
sua proteção.
lEm situação de emergência, dê
prioridade à vida.
lSe sentir cheiro a queimado ou
outro odor invulgar, saia imediata -
mente do veículo e dirija-se para
um local seguro.
lSe os airbags deflagrarem quando
o sistema estiver a funcionar nor -
malmente, o sistema faz uma cha-
mada de emergência. O sistema
também faz uma chamada de
emergência quando o veículo
sofrer uma colisão traseira ou se o
veículo capotar, mesmo que os air -
bags não deflagrem.
M42C86toeuenvhch01.fm Page 68 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 6804/02/20 00:37
