TOYOTA RAV4 2019 Manuale duso (in Italian)

191
3

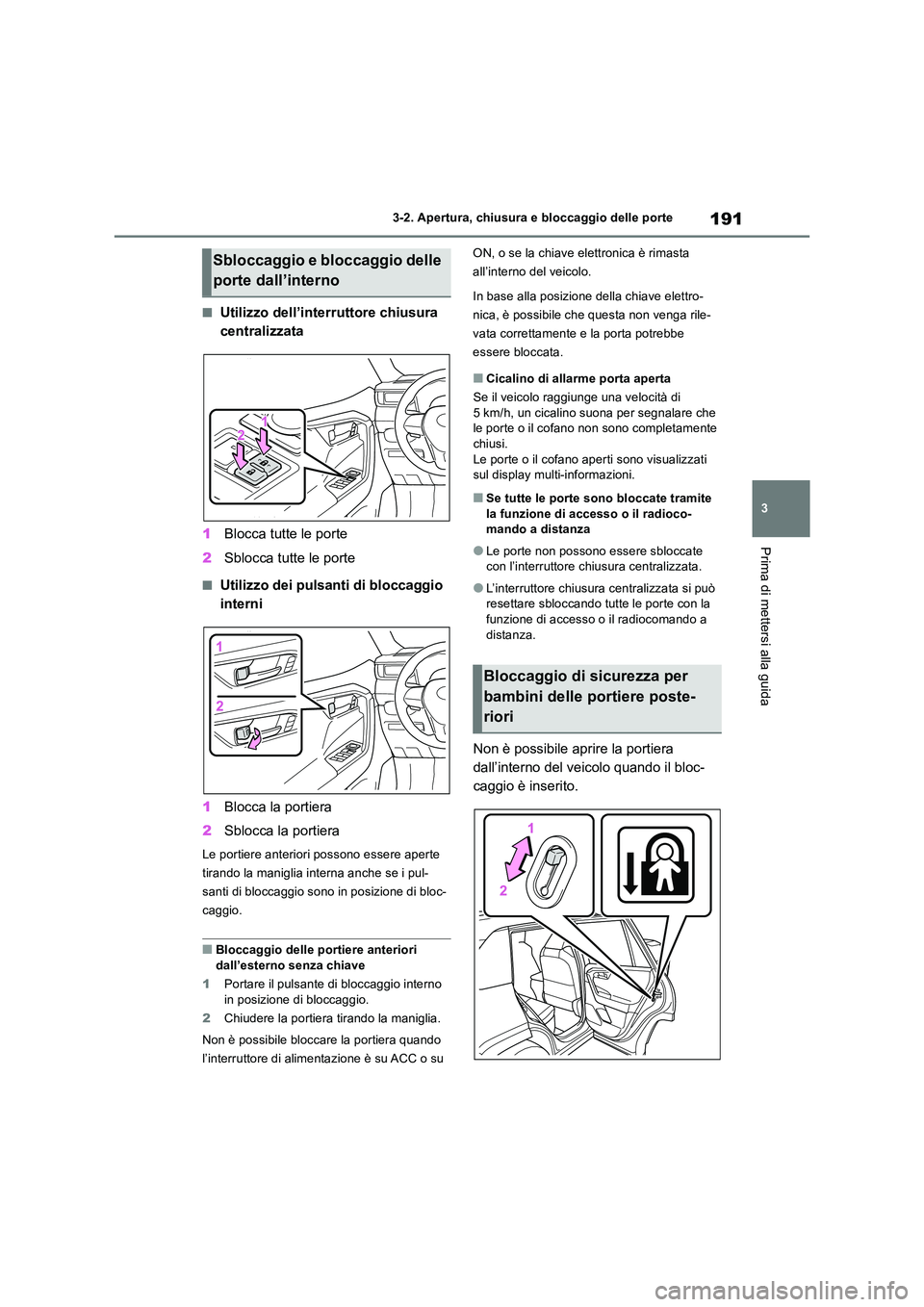

3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
■Utilizzo dell’interruttore chiusura
centralizzata
1 Blocca tutte le porte
2 Sblocca tutte le porte
■Utilizzo dei pulsanti di bloccaggio
interni
1 Blocca la portiera
2 Sblocca la portiera
Le portiere anteriori possono essere aperte
tirando la maniglia interna anche se i pul-
santi di bloccaggio sono in posizione di bloc-
caggio.
■Bloccaggio delle portiere anteriori dall’esterno senza chiave
1 Portare il pulsante di bloccaggio interno
in posizione di bloccaggio.
2 Chiudere la portiera tirando la maniglia.
Non è possibile bloccare la portiera quando
l’interruttore di alimentazione è su ACC o su
ON, o se la chiave elettronica è rimasta
all’interno del veicolo.
In base alla posizione della chiave elettro-
nica, è possibile che questa non venga rile-
vata correttamente e la porta potrebbe
essere bloccata.
■Cicalino di allarme porta aperta
Se il veicolo raggiunge una velocità di 5 km/h, un cicalino suona per segnalare che le porte o il cofano non sono completamente
chiusi. Le porte o il cofano aperti sono visualizzati sul display multi-informazioni.
■Se tutte le porte sono bloccate tramite
la funzione di accesso o il radioco- mando a distanza
●Le porte non possono essere sbloccate con l’interruttore chiusura centralizzata.
●L’interruttore chiusura centralizzata si può resettare sbloccando tutte le porte con la funzione di accesso o il radiocomando a
distanza.
Non è possibile aprire la portiera
dall’interno del veicolo quando il bloc-
caggio è inserito.
Sbloccaggio e bloccaggio delle
porte dall’interno
Bloccaggio di sicurezza per
bambini delle portiere poste-
riori

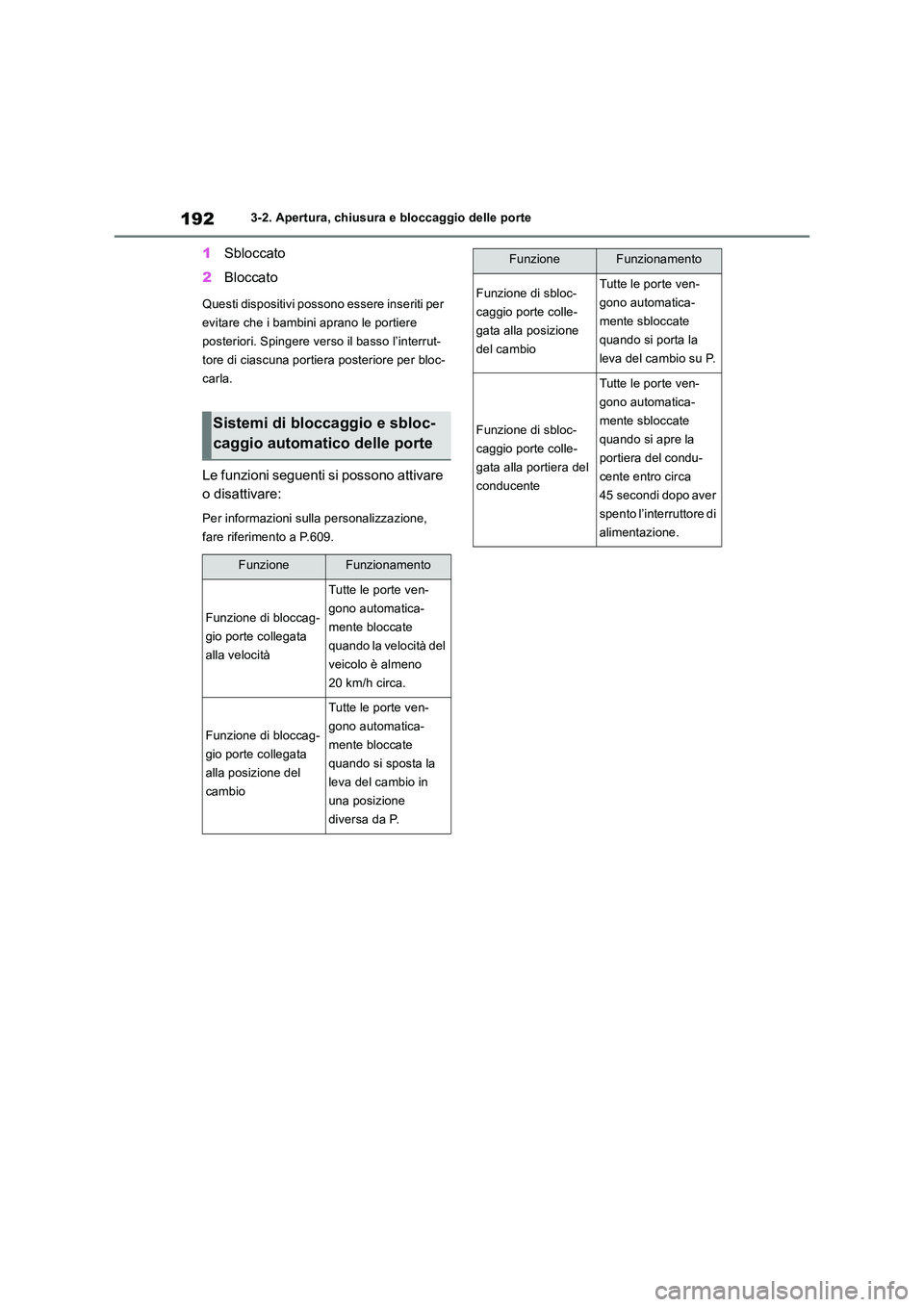

1923-2. Apertura, chiusura e bloccaggio delle porte
1Sbloccato
2 Bloccato
Questi dispositivi possono essere inseriti per
evitare che i bambini aprano le portiere
posteriori. Spingere verso il basso l’interrut-
tore di ciascuna portiera posteriore per bloc-
carla.
Le funzioni seguenti si possono attivare
o disattivare:
Per informazioni sulla personalizzazione,
fare riferimento a P.609.
Sistemi di bloccaggio e sbloc-
caggio automatico delle porte
FunzioneFunzionamento
Funzione di bloccag-
gio porte collegata
alla velocità
Tutte le porte ven-
gono automatica-
mente bloccate
quando la velocità del
veicolo è almeno
20 km/h circa.
Funzione di bloccag-
gio porte collegata
alla posizione del
cambio
Tutte le porte ven-
gono automatica-
mente bloccate
quando si sposta la
leva del cambio in
una posizione
diversa da P.
Funzione di sbloc-
caggio porte colle-
gata alla posizione
del cambio
Tutte le porte ven-
gono automatica-
mente sbloccate
quando si porta la
leva del cambio su P.
Funzione di sbloc-
caggio porte colle-
gata alla portiera del
conducente
Tutte le porte ven-
gono automatica-
mente sbloccate
quando si apre la
portiera del condu-
cente entro circa
45 secondi dopo aver
spento l’interruttore di
alimentazione.
FunzioneFunzionamento

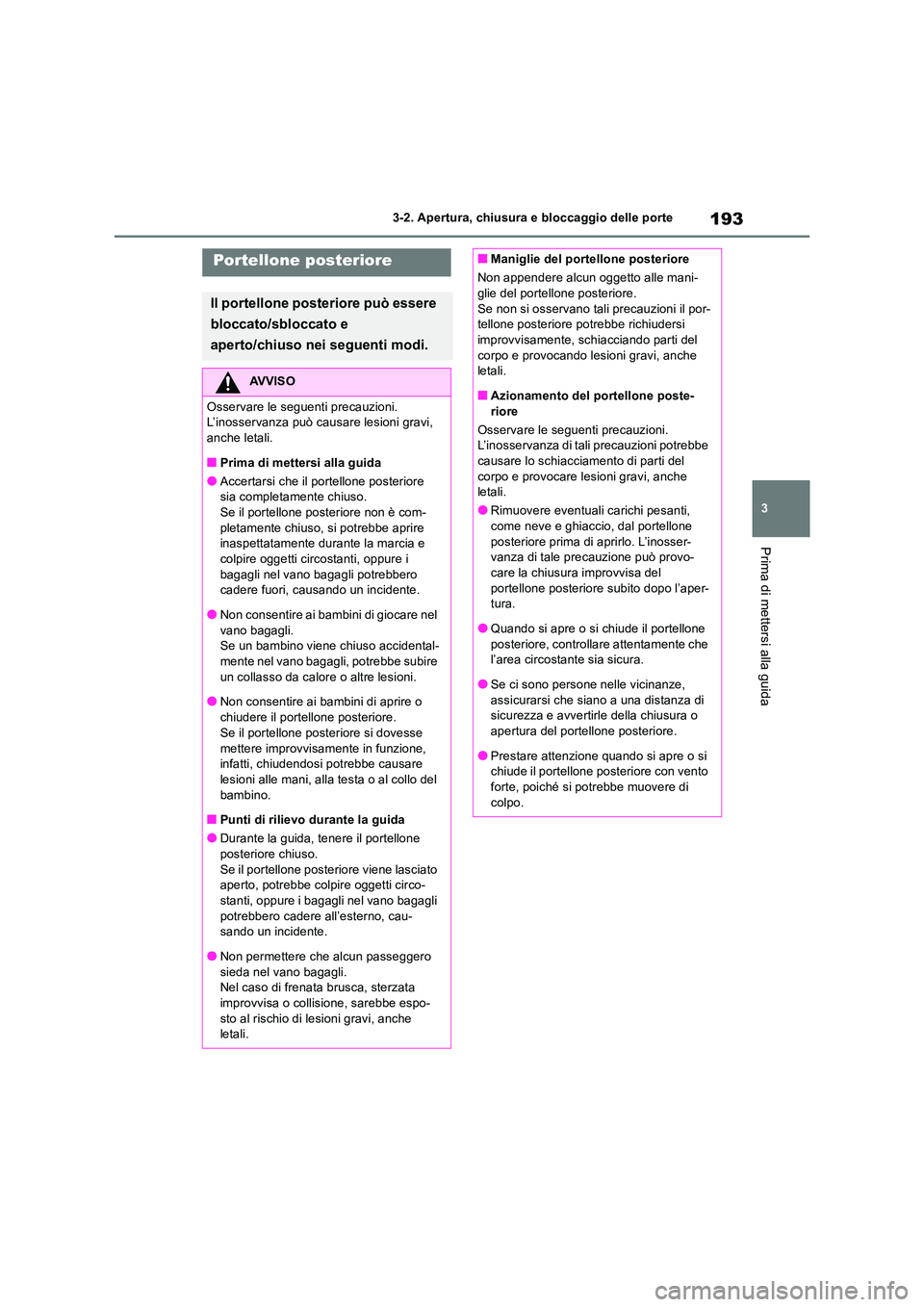

193
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
Portellone posteriore
Il portellone posteriore può essere
bloccato/sbloccato e
aperto/chiuso nei seguenti modi.
AVVISO
Osservare le seguenti precauzioni. L’inosservanza può causare lesioni gravi,
anche letali.
■Prima di mettersi alla guida
●Accertarsi che il portellone posteriore sia completamente chiuso.
Se il portellone posteriore non è com- pletamente chiuso, si potrebbe aprire inaspettatamente durante la marcia e
colpire oggetti circostanti, oppure i bagagli nel vano bagagli potrebbero cadere fuori, causando un incidente.
●Non consentire ai bambini di giocare nel vano bagagli.Se un bambino viene chiuso accidental-
mente nel vano bagagli, potrebbe subire un collasso da calore o altre lesioni.
●Non consentire ai bambini di aprire o
chiudere il portellone posteriore. Se il portellone posteriore si dovesse
mettere improvvisamente in funzione, infatti, chiudendosi potrebbe causare lesioni alle mani, alla testa o al collo del
bambino.
■Punti di rilievo durante la guida
●Durante la guida, tenere il portellone posteriore chiuso.
Se il portellone posteriore viene lasciato aperto, potrebbe colpire oggetti circo-stanti, oppure i bagagli nel vano bagagli
potrebbero cadere all’esterno, cau- sando un incidente.
●Non permettere che alcun passeggero
sieda nel vano bagagli. Nel caso di frenata brusca, sterzata improvvisa o collisione, sarebbe espo-
sto al rischio di lesioni gravi, anche letali.
■Maniglie del portellone posteriore
Non appendere alcun oggetto alle mani- glie del portellone posteriore.
Se non si osservano tali precauzioni il por- tellone posteriore potrebbe richiudersi improvvisamente, schiacciando parti del
corpo e provocando lesioni gravi, anche letali.
■Azionamento del portellone poste-
riore
Osservare le seguenti precauzioni. L’inosservanza di tali precauzioni potrebbe causare lo schiacciamento di parti del
corpo e provocare le sioni gravi, anche letali.
●Rimuovere eventuali carichi pesanti, come neve e ghiaccio, dal portellone
posteriore prima di aprirlo. L’inosser- vanza di tale precauzione può provo-care la chiusura improvvisa del
portellone posteriore subito dopo l’aper- tura.
●Quando si apre o si chiude il portellone
posteriore, controllare attentamente che l’area circostante sia sicura.
●Se ci sono persone nelle vicinanze,
assicurarsi che siano a una distanza di sicurezza e avvertirle della chiusura o apertura del portellone posteriore.
●Prestare attenzione quando si apre o si chiude il portellone posteriore con vento forte, poiché si potrebbe muovere di
colpo.

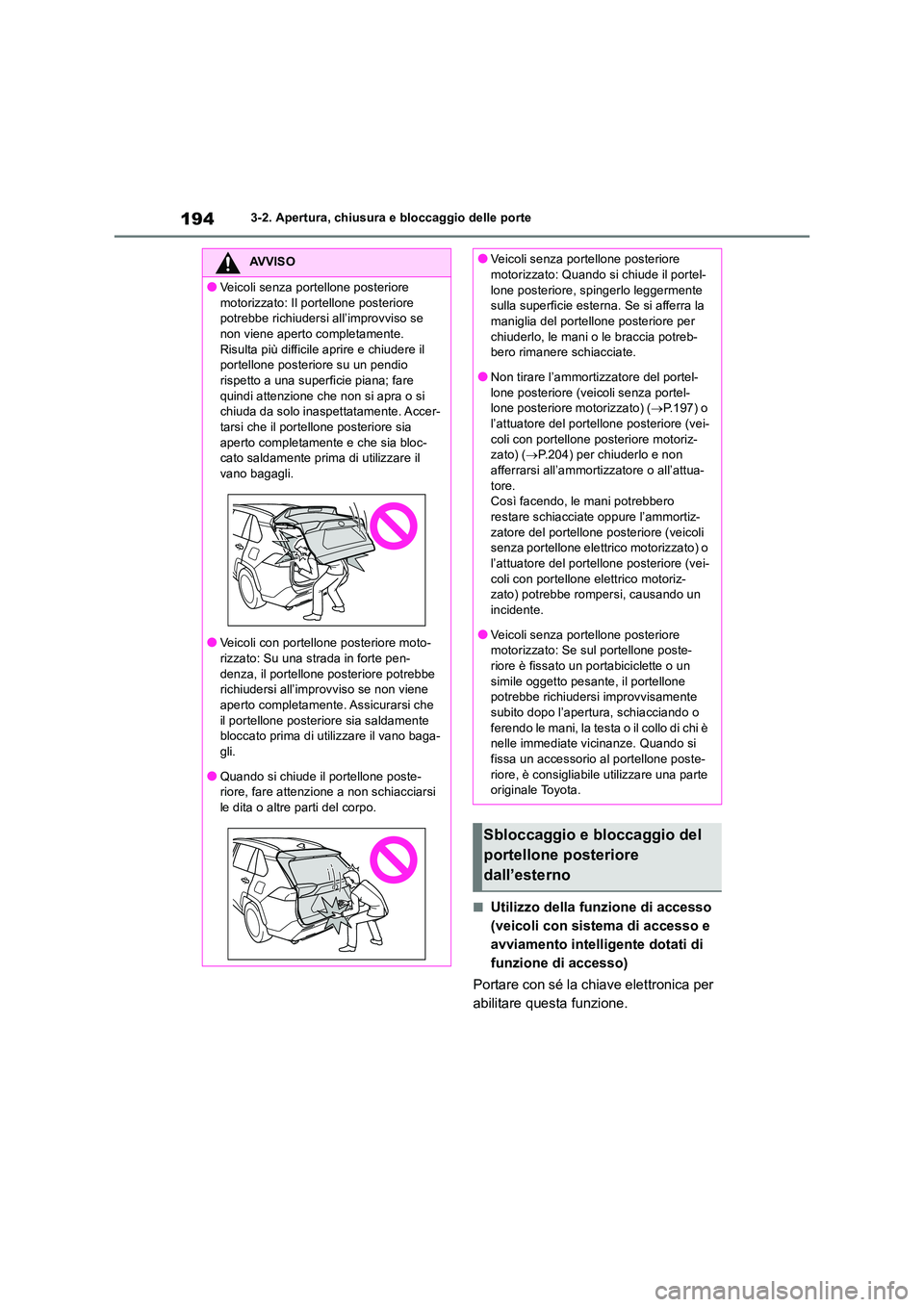

1943-2. Apertura, chiusura e bloccaggio delle porte
■Utilizzo della funzione di accesso
(veicoli con sistema di accesso e
avviamento intelligente dotati di
funzione di accesso)
Portare con sé la chiave elettronica per
abilitare questa funzione.
AVVISO
●Veicoli senza portellone posteriore
motorizzato: Il portellone posteriore potrebbe richiudersi all’improvviso se non viene aperto completamente.
Risulta più difficile aprire e chiudere il portellone posteriore su un pendio rispetto a una superficie piana; fare
quindi attenzione che non si apra o si chiuda da solo inaspettatamente. Accer-tarsi che il portellone posteriore sia
aperto completamente e che sia bloc- cato saldamente prima di utilizzare il vano bagagli.
●Veicoli con portellone posteriore moto-rizzato: Su una strada in forte pen-
denza, il portellone posteriore potrebbe richiudersi all’improvviso se non viene aperto completamente. Assicurarsi che
il portellone posteriore sia saldamente bloccato prima di utilizzare il vano baga-
gli.
●Quando si chiude il portellone poste- riore, fare attenzione a non schiacciarsi
le dita o altre parti del corpo.
●Veicoli senza portellone posteriore motorizzato: Quando si chiude il portel-
lone posteriore, spingerlo leggermente sulla superficie esterna. Se si afferra la maniglia del portellone posteriore per
chiuderlo, le mani o le braccia potreb- bero rimanere schiacciate.
●Non tirare l’ammortizzatore del portel-
lone posteriore (veicoli senza portel- lone posteriore motorizzato) ( P.197) o l’attuatore del portellone posteriore (vei-
coli con portellone posteriore motoriz- zato) ( P.204) per chiuderlo e non afferrarsi all’ammortizzatore o all’attua-
tore. Così facendo, le mani potrebbero restare schiacciate oppure l’ammortiz-
zatore del portellone posteriore (veicoli senza portellone elettrico motorizzato) o l’attuatore del portellone posteriore (vei-
coli con portellone elettrico motoriz- zato) potrebbe rompersi, causando un incidente.
●Veicoli senza portellone posteriore motorizzato: Se sul portellone poste-riore è fissato un portabiciclette o un
simile oggetto pesante, il portellone potrebbe richiudersi improvvisamente subito dopo l’apertura, schiacciando o
ferendo le mani, la testa o il collo di chi è nelle immediate vicinanze. Quando si fissa un accessorio al portellone poste-
riore, è consigliabile utilizzare una parte originale Toyota.
Sbloccaggio e bloccaggio del
portellone posteriore
dall’esterno

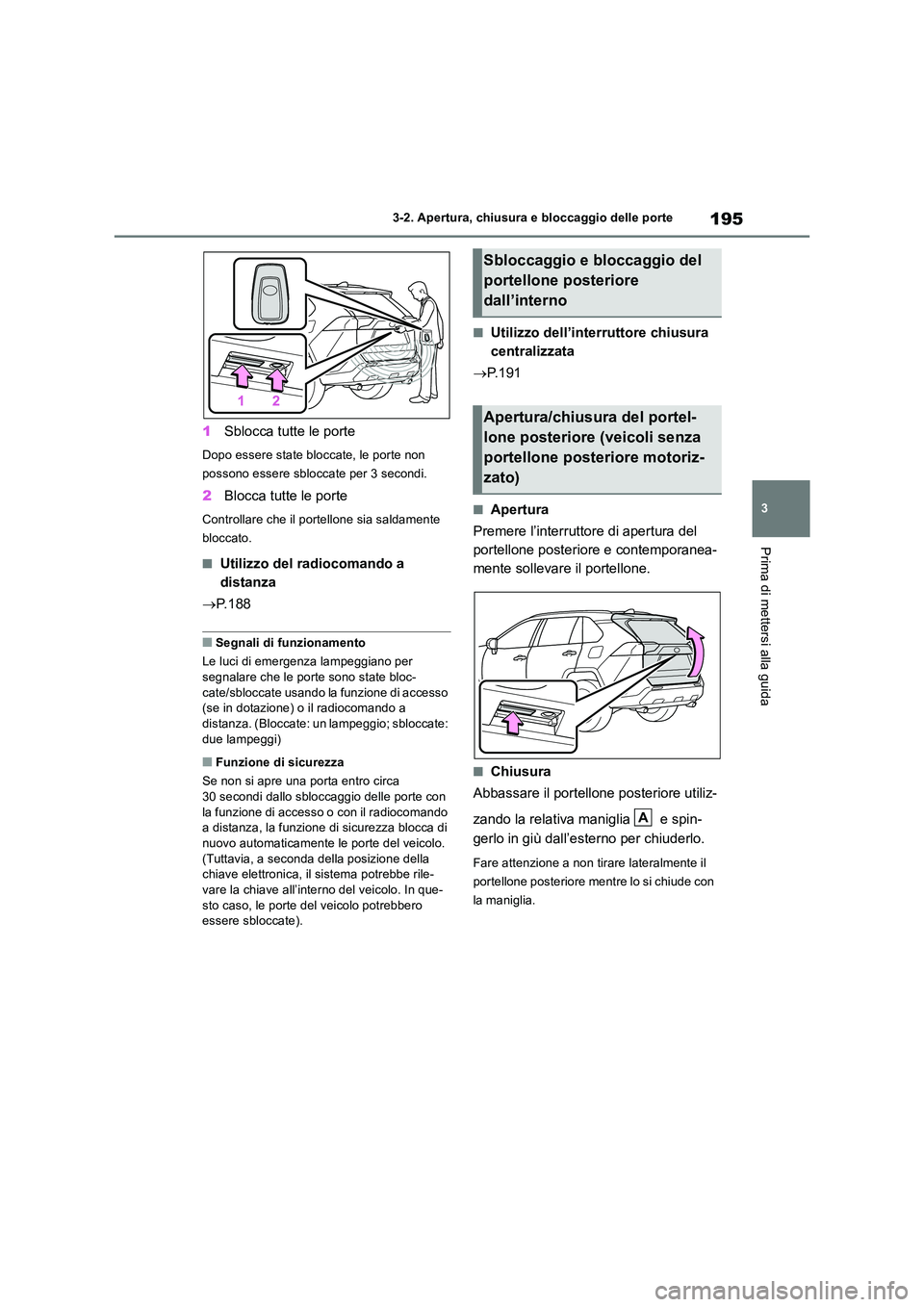

195
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
1 Sblocca tutte le porte
Dopo essere state bloccate, le porte non
possono essere sbloccate per 3 secondi.
2 Blocca tutte le porte
Controllare che il portellone sia saldamente
bloccato.
■Utilizzo del radiocomando a
distanza
 P. 1 8 8
■Segnali di funzionamento
Le luci di emergenza lampeggiano per
segnalare che le porte sono state bloc- cate/sbloccate usando la funzione di accesso (se in dotazione) o il radiocomando a
distanza. (Bloccate: un lampeggio; sbloccate: due lampeggi)
■Funzione di sicurezza
Se non si apre una porta entro circa 30 secondi dallo sbloccaggio delle porte con
la funzione di accesso o con il radiocomando a distanza, la funzione di sicurezza blocca di nuovo automaticamente le porte del veicolo.
(Tuttavia, a seconda della posizione della chiave elettronica, il sistema potrebbe rile-vare la chiave all’interno del veicolo. In que-
sto caso, le porte del veicolo potrebbero essere sbloccate).
■Utilizzo dell’interruttore chiusura
centralizzata
 P. 1 9 1
■Apertura
Premere l’interruttore di apertura del
portellone posteriore e contemporanea-
mente sollevare il portellone.
■Chiusura
Abbassare il portellone posteriore utiliz-
zando la relativa maniglia e spin-
gerlo in giù dall’esterno per chiuderlo.
Fare attenzione a non tirare lateralmente il
portellone posteriore mentre lo si chiude con
la maniglia.
Sbloccaggio e bloccaggio del
portellone posteriore
dall’interno
Apertura/chiusura del portel-
lone posteriore (veicoli senza
portellone posteriore motoriz-
zato)
A

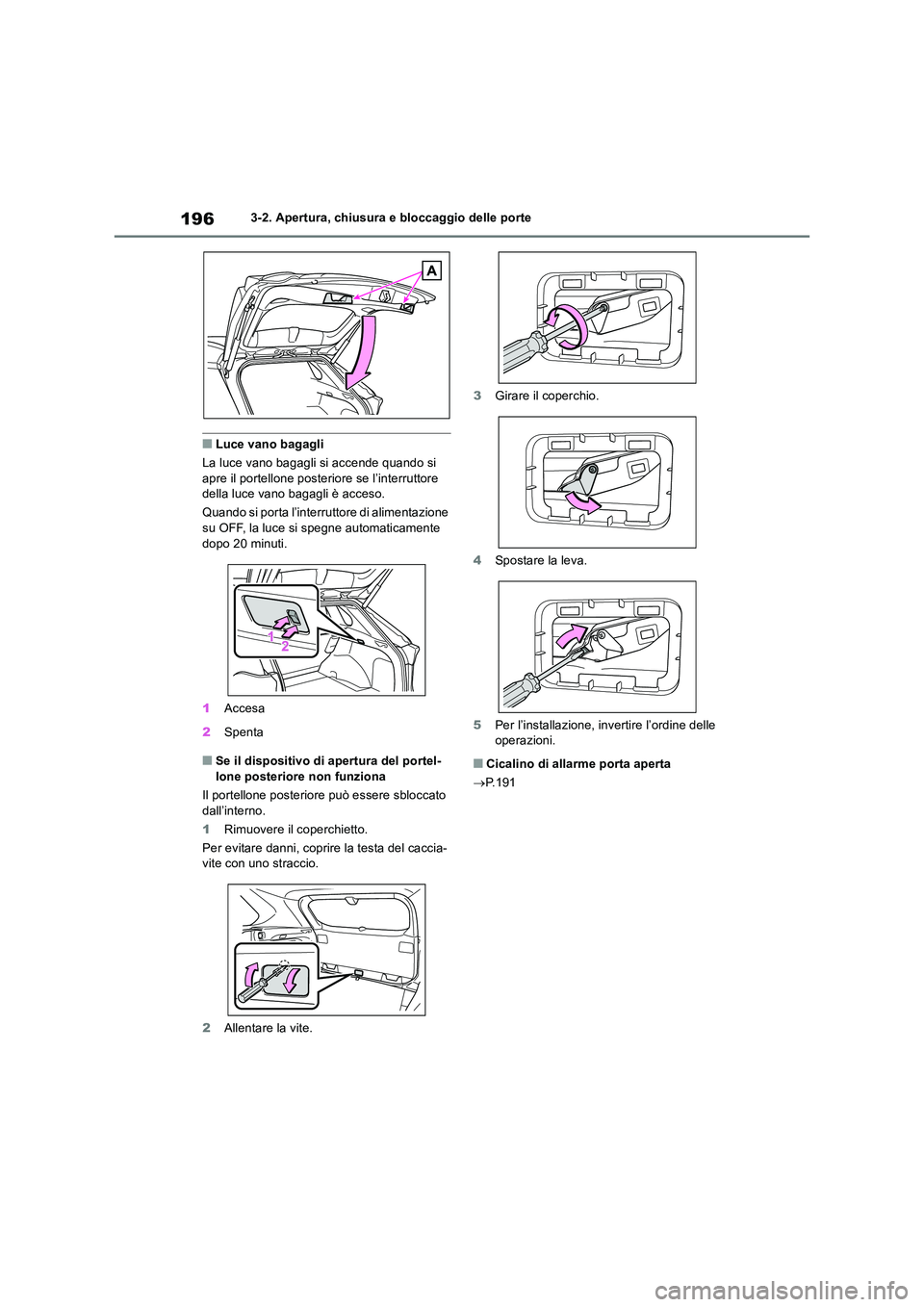

1963-2. Apertura, chiusura e bloccaggio delle porte
■Luce vano bagagli
La luce vano bagagli si accende quando si apre il portellone posteriore se l’interruttore della luce vano bagagli è acceso.
Quando si porta l’interruttore di alimentazione
su OFF, la luce si spegne automaticamente dopo 20 minuti.
1 Accesa
2 Spenta
■Se il dispositivo di apertura del portel- lone posteriore non funziona
Il portellone posteriore può essere sbloccato
dall’interno.
1 Rimuovere il coperchietto.
Per evitare danni, coprire la testa del caccia- vite con uno straccio.
2 Allentare la vite.
3 Girare il coperchio.
4 Spostare la leva.
5 Per l’installazione, invertire l’ordine delle operazioni.
■Cicalino di allarme porta aperta
 P.191

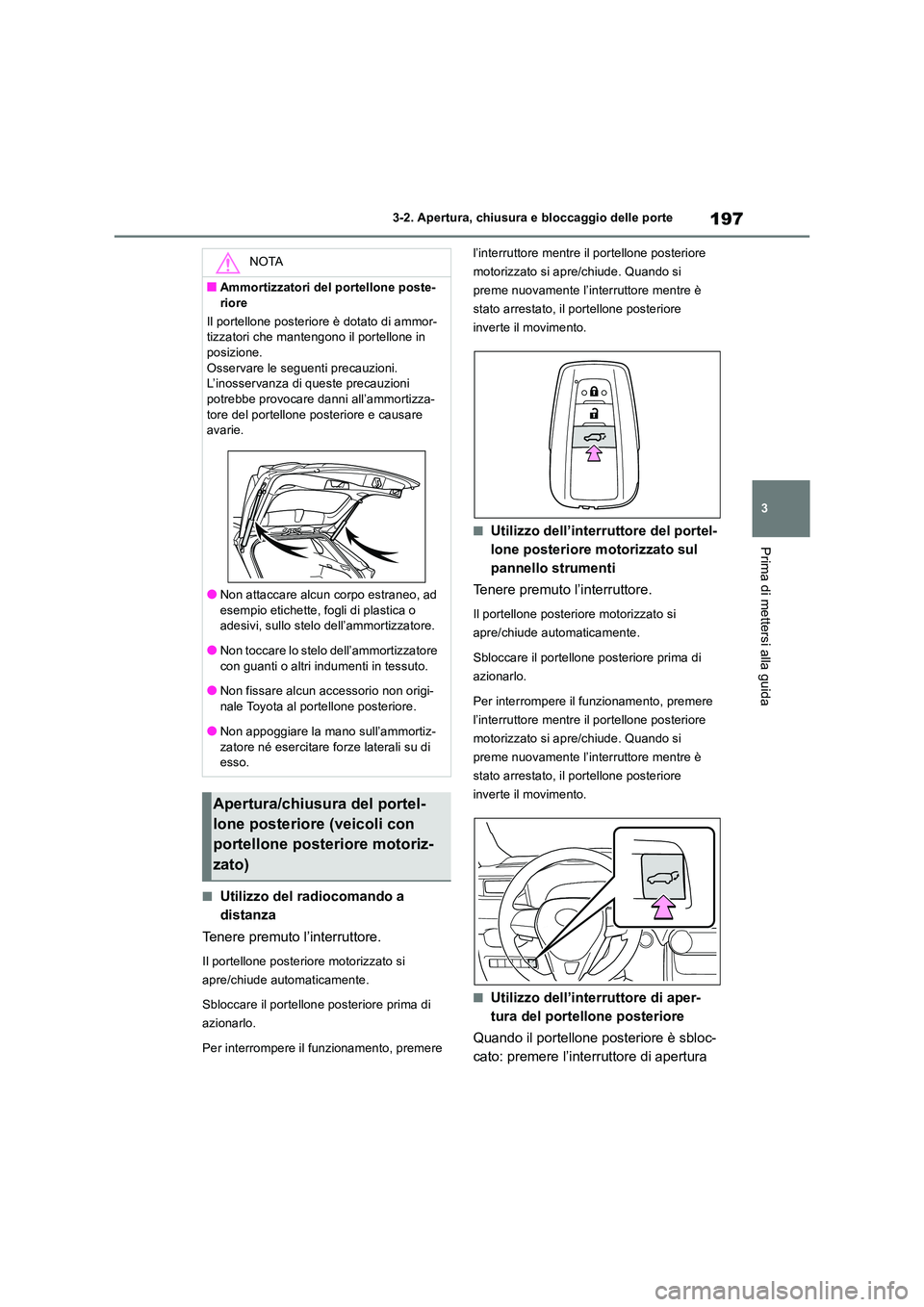

197
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
■Utilizzo del radiocomando a
distanza
Tenere premuto l’interruttore.
Il portellone posteriore motorizzato si
apre/chiude automaticamente.
Sbloccare il portellon e posteriore prima di
azionarlo.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato si apre/chiude. Quando si
preme nuovamente l’interruttore mentre è
stato arrestato, il portellone posteriore
inverte il movimento.
■Utilizzo dell’interruttore del portel-
lone posteriore motorizzato sul
pannello strumenti
Tenere premuto l’interruttore.
Il portellone posteriore motorizzato si
apre/chiude automaticamente.
Sbloccare il portellone posteriore prima di
azionarlo.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato si apre/chiude. Quando si
preme nuovamente l’interruttore mentre è
stato arrestato, il portellone posteriore
inverte il movimento.
■Utilizzo dell’interruttore di aper-
tura del portellone posteriore
Quando il portellone posteriore è sbloc-
cato: premere l’interruttore di apertura
NOTA
■Ammortizzatori del portellone poste-
riore
Il portellone posteriore è dotato di ammor- tizzatori che mantengono il portellone in posizione.
Osservare le seguenti precauzioni. L’inosservanza di queste precauzioni potrebbe provocare danni all’ammortizza-
tore del portellone posteriore e causare avarie.
●Non attaccare alcun corpo estraneo, ad esempio etichette, fogli di plastica o adesivi, sullo stelo dell’ammortizzatore.
●Non toccare lo stelo dell’ammortizzatore con guanti o altri indumenti in tessuto.
●Non fissare alcun accessorio non origi-
nale Toyota al portellone posteriore.
●Non appoggiare la mano sull’ammortiz-
zatore né esercitare forze laterali su di esso.
Apertura/chiusura del portel-
lone posteriore (veicoli con
portellone posteriore motoriz-
zato)

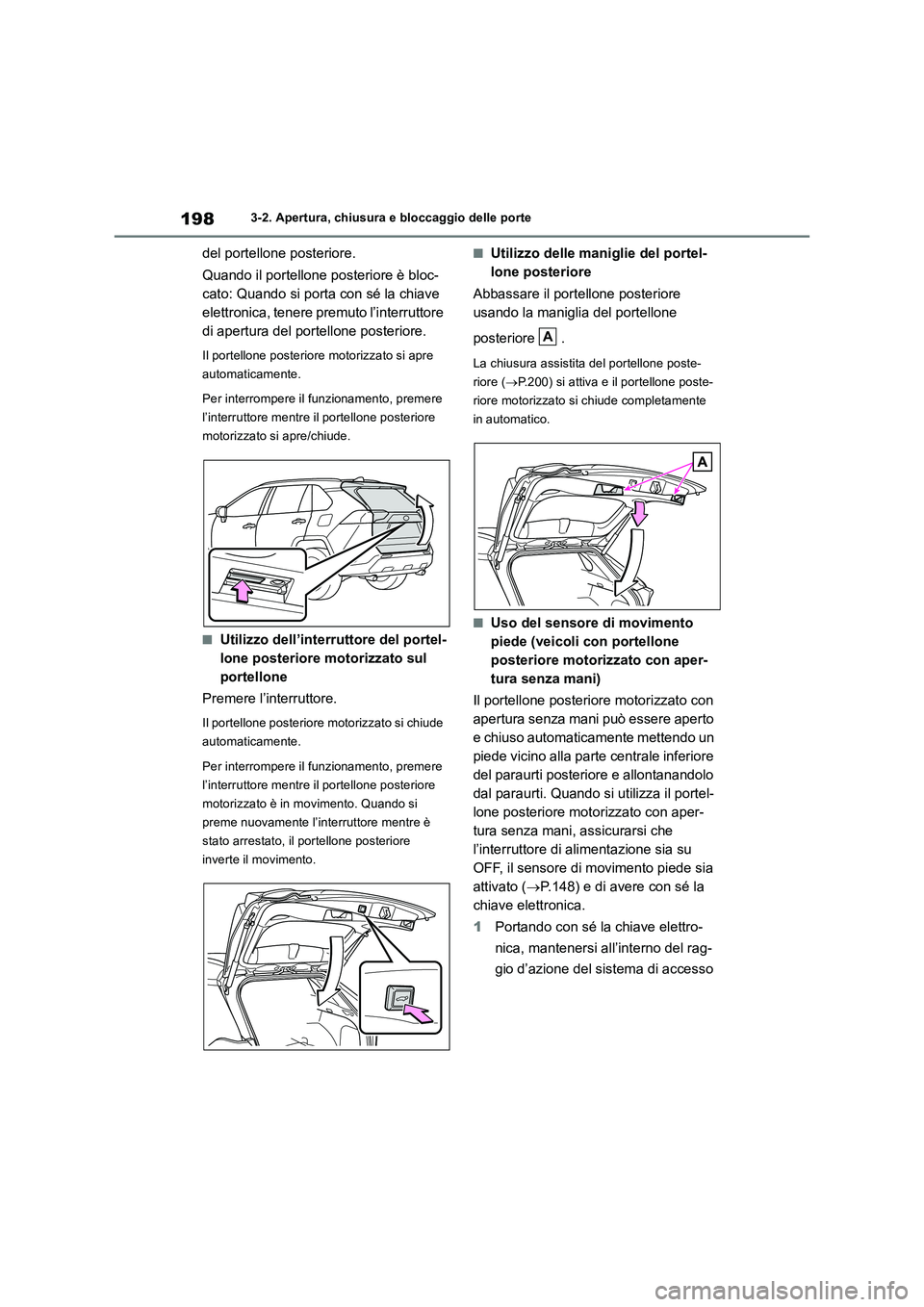

1983-2. Apertura, chiusura e bloccaggio delle porte
del portellone posteriore.
Quando il portellone posteriore è bloc-
cato: Quando si porta con sé la chiave
elettronica, tenere premuto l’interruttore
di apertura del portellone posteriore.
Il portellone posteriore motorizzato si apre
automaticamente.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato si apre/chiude.
■Utilizzo dell’interruttore del portel-
lone posteriore motorizzato sul
portellone
Premere l’interruttore.
Il portellone posteriore motorizzato si chiude
automaticamente.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato è in movimento. Quando si
preme nuovamente l’interruttore mentre è
stato arrestato, il portellone posteriore
inverte il movimento.
■Utilizzo delle maniglie del portel-
lone posteriore
Abbassare il portellone posteriore
usando la maniglia del portellone
posteriore .
La chiusura assistita del portellone poste-
riore (P.200) si attiva e il portellone poste-
riore motorizzato si chiude completamente
in automatico.
■Uso del sensore di movimento
piede (veicoli con portellone
posteriore motorizzato con aper-
tura senza mani)
Il portellone posteriore motorizzato con
apertura senza mani può essere aperto
e chiuso automaticamente mettendo un
piede vicino alla parte centrale inferiore
del paraurti posteriore e allontanandolo
dal paraurti. Quando si utilizza il portel-
lone posteriore motorizzato con aper-
tura senza mani, assicurarsi che
l’interruttore di alimentazione sia su
OFF, il sensore di movimento piede sia
attivato (P.148) e di avere con sé la
chiave elettronica.
1Portando con sé la chiave elettro-
nica, mantenersi all’interno del rag-
gio d’azione del sistema di accesso
A

199
3 3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
e avviamento intelligente, a circa 30
- 50 cm dal paraurti posteriore.
Sensore di movimento piede
Area di rilevamento portellone
posteriore motorizzato ad apertura
senza mani
Area di rilevamento sistema di
accesso e avviamento intelligente
(P.208)
2Portare il piede a una distanza di
10 cm circa dal paraurti posteriore e
quindi ritrarlo.
Completare l’intero movimento entro
1 secondo.
Il portellone posteriore non si attiva mentre il
piede viene rilevato sotto il paraurti poste-
riore.
Azionare il portellone posteriore motorizzato
ad apertura senza mani evitando di toccare
il paraurti posteriore con il piede.
Se nell’abitacolo o nel vano bagagli è pre-
sente un’altra chiave elettronica, il portellone potrebbe attivarsi con un ritardo.
Sensore di movimento piede
Area di rilevamento portellone
posteriore motorizzato ad apertura
senza mani
3Quando il sensore di movimento
piede rileva che il piede è stato
ritratto, un cicalino suona e il portel-
lone posteriore si apre/chiude com-
pletamente in modo automatico.
Se si muove il piede sotto il paraurti poste-
riore mentre il portellone posteriore si sta
aprendo/chiudendo, il movimento si arresta.
Se si muove nuovamente il piede sotto il
paraurti posteriore mentre il movimento è
arrestato, il portellone posteriore inverte il
movimento.
■Luce vano bagagli
La luce vano bagagli si accende quando si
apre il portellone posteriore se l’interruttore
della luce vano bagagli è acceso.
Quando si porta l’interruttore di alimentazione
su OFF, la luce si spegne automaticamente
dopo 20 minuti.
A
B
C
A
B

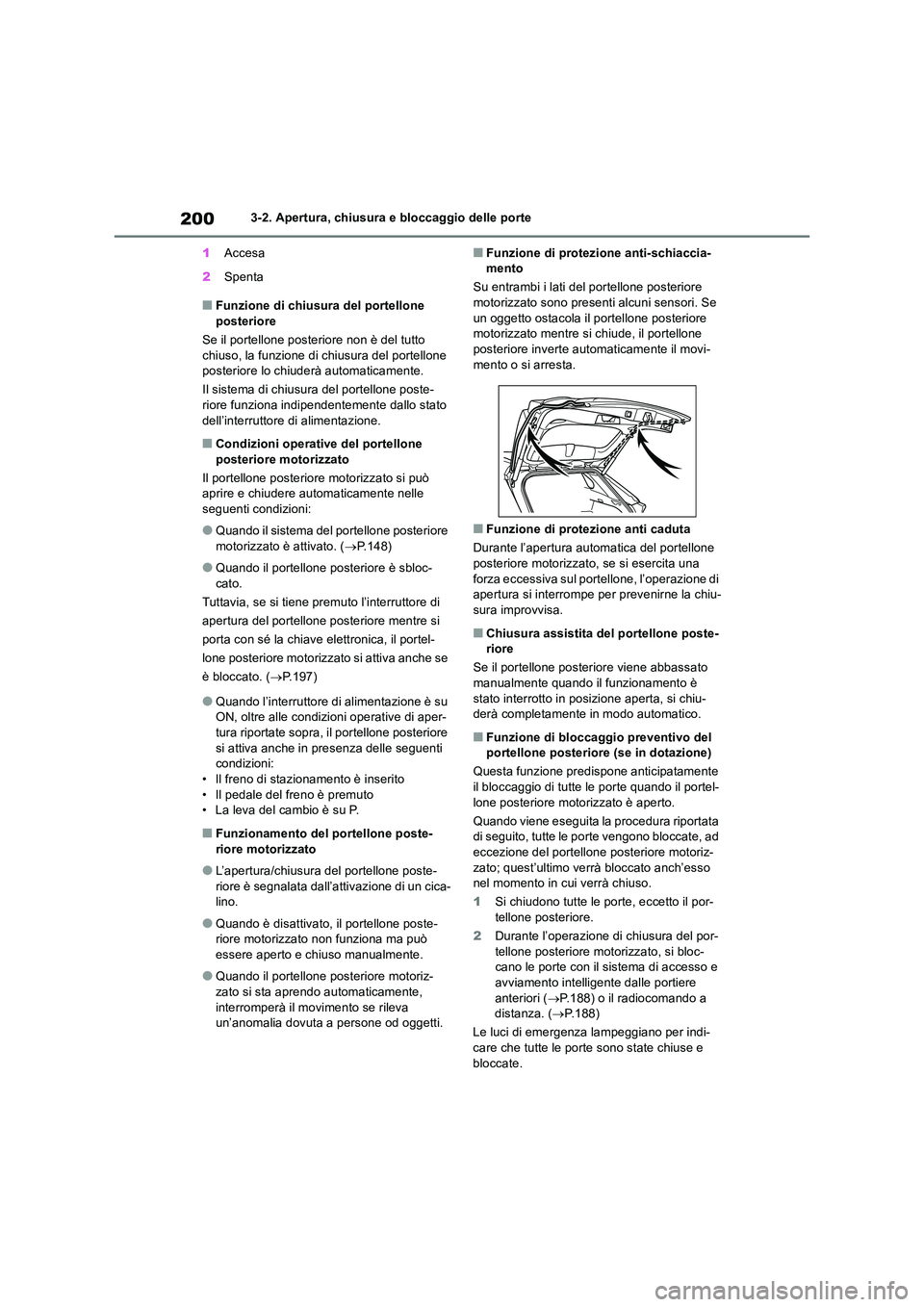

2003-2. Apertura, chiusura e bloccaggio delle porte
1 Accesa
2 Spenta
■Funzione di chiusura del portellone posteriore
Se il portellone posteriore non è del tutto
chiuso, la funzione di chiusura del portellone posteriore lo chiuderà automaticamente.
Il sistema di chiusura del portellone poste- riore funziona indipendentemente dallo stato
dell’interruttore di alimentazione.
■Condizioni operative del portellone posteriore motorizzato
Il portellone posteriore motorizzato si può aprire e chiudere automaticamente nelle
seguenti condizioni:
●Quando il sistema del portellone posteriore
motorizzato è attivato. ( P.148)
●Quando il portellone posteriore è sbloc-
cato.
Tuttavia, se si tiene premuto l’interruttore di
apertura del portellone posteriore mentre si
porta con sé la chiave elettronica, il portel-
lone posteriore motorizzato si attiva anche se
è bloccato. ( P.197)
●Quando l’interruttore di alimentazione è su ON, oltre alle condizioni operative di aper-
tura riportate sopra, il portellone posteriore si attiva anche in presenza delle seguenti condizioni:
• Il freno di stazionamento è inserito • Il pedale del freno è premuto• La leva del cambio è su P.
■Funzionamento del portellone poste-
riore motorizzato
●L’apertura/chiusura del portellone poste-
riore è segnalata dall’attivazione di un cica- lino.
●Quando è disattivato, il portellone poste-riore motorizzato non funziona ma può essere aperto e chiuso manualmente.
●Quando il portellone posteriore motoriz-zato si sta aprendo automaticamente,
interromperà il movimento se rileva un’anomalia dovuta a persone od oggetti.
■Funzione di protezione anti-schiaccia-mento
Su entrambi i lati del portellone posteriore motorizzato sono presenti alcuni sensori. Se
un oggetto ostacola il portellone posteriore motorizzato mentre si chiude, il portellone posteriore inverte automaticamente il movi-
mento o si arresta.
■Funzione di protezione anti caduta
Durante l’apertura automatica del portellone
posteriore motorizzato, se si esercita una forza eccessiva sul portellone, l’operazione di apertura si interrompe per prevenirne la chiu-
sura improvvisa.
■Chiusura assistita del portellone poste- riore
Se il portellone posteriore viene abbassato manualmente quando il funzionamento è
stato interrotto in posizione aperta, si chiu- derà completamente in modo automatico.
■Funzione di bloccaggio preventivo del portellone posteriore (se in dotazione)
Questa funzione predispone anticipatamente
il bloccaggio di tutte le porte quando il portel- lone posteriore motorizzato è aperto.
Quando viene eseguita la procedura riportata di seguito, tutte le porte vengono bloccate, ad
eccezione del portellone posteriore motoriz- zato; quest’ultimo verrà bloccato anch’esso nel momento in cui verrà chiuso.
1 Si chiudono tutte le porte, eccetto il por-
tellone posteriore.
2 Durante l’operazione di chiusura del por- tellone posteriore motorizzato, si bloc-cano le porte con il sistema di accesso e
avviamento intelligente dalle portiere anteriori ( P.188) o il radiocomando a distanza. ( P.188)
Le luci di emergenza lampeggiano per indi-
care che tutte le porte sono state chiuse e bloccate.
