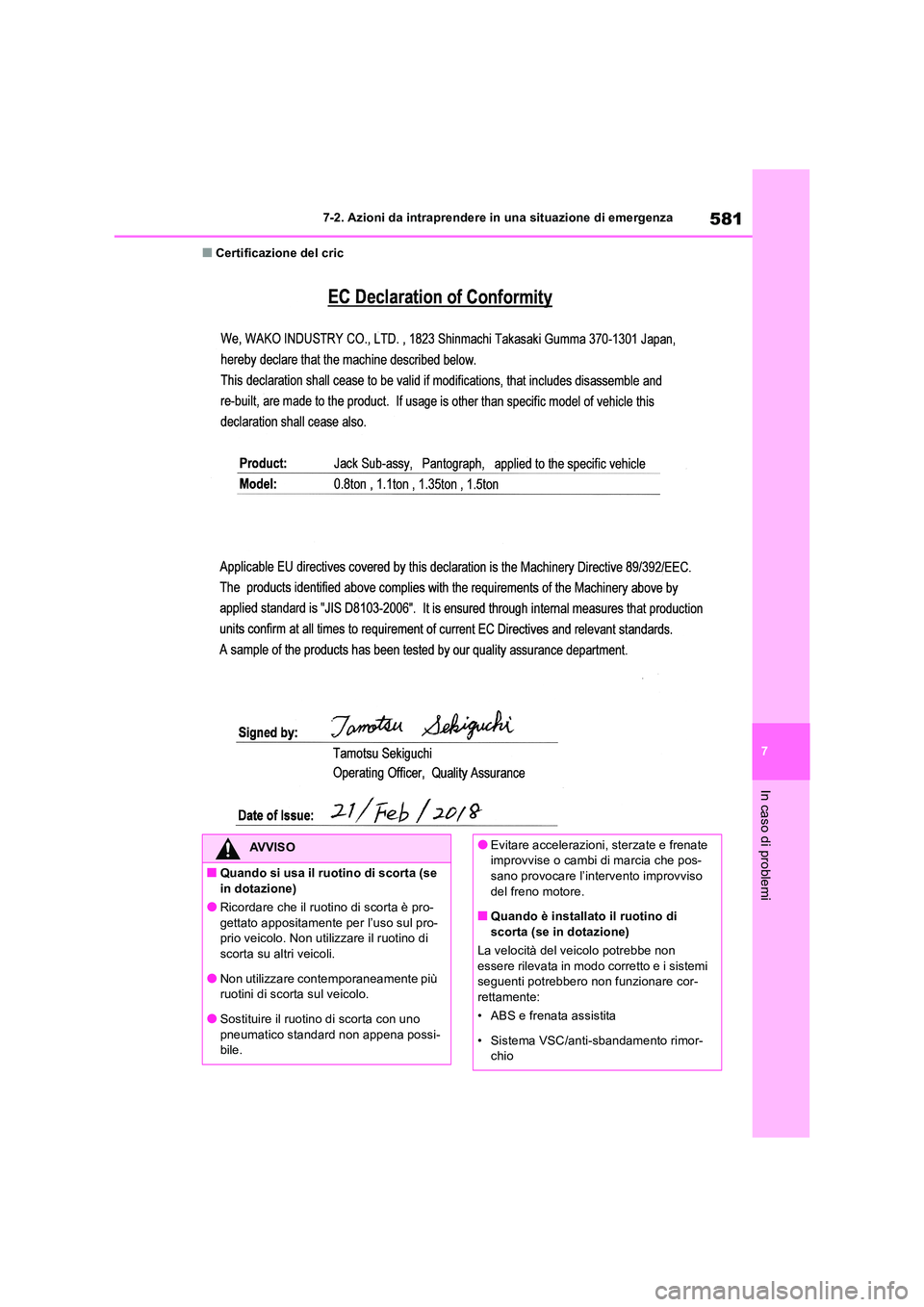

TOYOTA RAV4 2019 Manuale duso (in Italian)

581
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
■Certificazione del cric
AVVISO
■Quando si usa il ruotino di scorta (se in dotazione)
●Ricordare che il ruotino di scorta è pro-
gettato appositamente per l’uso sul pro- prio veicolo. Non utilizzare il ruotino di scorta su altri veicoli.
●Non utilizzare contemporaneamente più ruotini di scorta sul veicolo.
●Sostituire il ruotino di scorta con uno
pneumatico standard non appena possi- bile.
●Evitare accelerazioni, sterzate e frenate improvvise o cambi di marcia che pos-sano provocare l’intervento improvviso
del freno motore.
■Quando è installato il ruotino di scorta (se in dotazione)
La velocità del veicolo potrebbe non
essere rilevata in modo corretto e i sistemi seguenti potrebbero non funzionare cor-rettamente:
• ABS e frenata assistita
• Sistema VSC/anti-sbandamento rimor- chio

5827-2. Azioni da intraprendere in una situazione di emergenza
AVVISO
•TRC
• Controllo velocità di crociera (se in dota- zione)
• Controllo radar dinamico della velocità
di crociera sull’intera gamma di velocità (se in dotazione)
• PCS (sistema di sicurezza pre-colli-
sione) (se in dotazione)
• EPS
• LTA (Assistenza al tracciamento della
corsia) (se in dotazione)
• Sistema di allarme pressione pneuma- tici
• Sistema AHB (fari abbaglianti automa- tici) (se in dotazione)
• BSM (Monitoraggio punti ciechi) (se in
dotazione)
• Sistema di retrovisione su monitor (se in dotazione)
• Visione panoramica su monitor (se in dotazione)
• Monitor di assistenza al parcheggio Toyota (se in dotazione)
• Sensore di assistenza al parcheggio
Toyota (se in dotazione)
• Sistema di navigazione (se in dota- zione)
Inoltre, non solo i sistemi seguenti potreb- bero non funzionare appieno, ma potreb-bero persino pregiudicare i componenti del
gruppo motore-trasmissione:
• E-Four (sistema AWD elettronico su richiesta) (se in dotazione)
■Limite di velocità quando si usa il ruotino di scorta (se in dotazione)
Non guidare a velocità superiori agli
80 km/h quando un ruotino di scorta è installato sul veicolo.
Il ruotino di scorta non è progettato per la guida ad alta velocità. L’inosservanza di
questa precauzione può provocare un inci- dente e causare lesioni gravi, anche letali.
■Dopo aver usato gli attrezzi e il cric
Prima di ripartire, assicurarsi che il cric e
tutti gli attrezzi siano fissati negli appositi vani per ridurre la possibilità di lesioni per-sonali in caso di incidente o di brusca fre-
nata.
NOTA
■Prestare attenzione quando si supe- rano dossi con il ruotino di scorta montato al posto di uno pneumatico
(se in dotazione)
Quando viene montato il ruotino di scorta, il veicolo potrebbe essere più basso rispetto a quando si usano pneumatici
standard. Fare attenzione alla guida su strade accidentate.
■Guida con le catene da neve e il ruo-tino di scorta (se in dotazione)
Non montare le catene da neve sul ruotino di scorta.
Le catene da neve potrebbero danneg-
giare la carrozzeria e compromettere seriamente le prestazioni di guida.
■Quando si sostituiscono gli pneuma-
tici
Per la rimozione o il montaggio di pneuma- tici, ruote o valvole e trasmettitori di allarme pressione pneumatici, rivolgersi a
un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia poi-ché le valvole e i trasmettitori di allarme
pressione pneumatici potrebbero subire danni se non vengono montati corretta-mente.

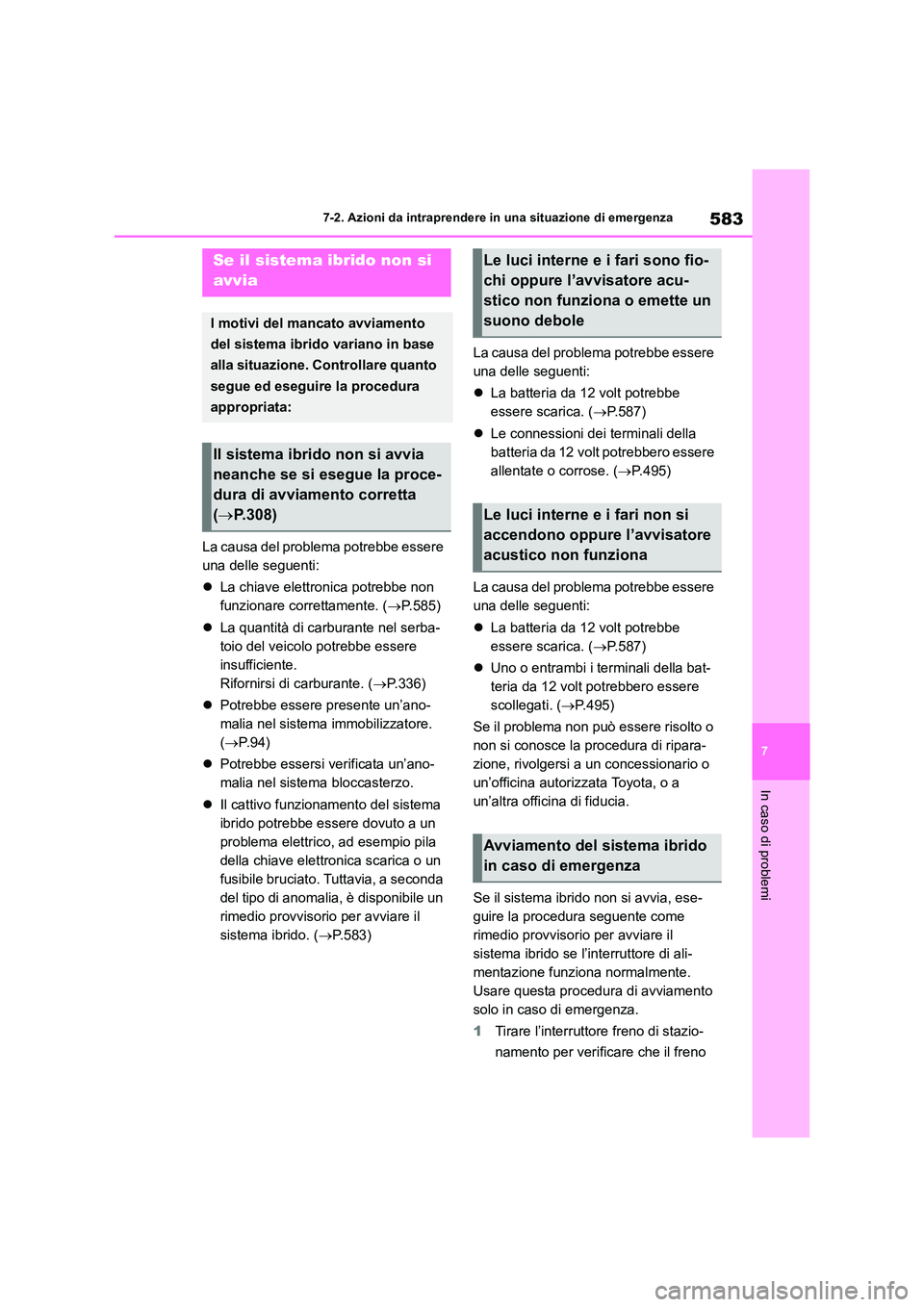

583
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
La causa del problema potrebbe essere
una delle seguenti:
 La chiave elettronica potrebbe non
funzionare correttamente. ( P.585)
 La quantità di carburante nel serba-
toio del veicolo potrebbe essere
insufficiente.
Rifornirsi di carburante. ( P.336)
 Potrebbe essere presente un’ano-
malia nel sistema immobilizzatore.
( P.94)
 Potrebbe essersi verificata un’ano-
malia nel sistema bloccasterzo.
 Il cattivo funzionamento del sistema
ibrido potrebbe essere dovuto a un
problema elettrico, ad esempio pila
della chiave elettronica scarica o un
fusibile bruciato. Tuttavia, a seconda
del tipo di anomalia, è disponibile un
rimedio provvisorio per avviare il
sistema ibrido. ( P.583)
La causa del problema potrebbe essere
una delle seguenti:
 La batteria da 12 volt potrebbe
essere scarica. ( P.587)
 Le connessioni dei terminali della
batteria da 12 volt potrebbero essere
allentate o corrose. ( P.495)
La causa del problema potrebbe essere
una delle seguenti:
 La batteria da 12 volt potrebbe
essere scarica. ( P.587)
 Uno o entrambi i terminali della bat-
teria da 12 volt potrebbero essere
scollegati. ( P.495)
Se il problema non può essere risolto o
non si conosce la procedura di ripara-
zione, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
Se il sistema ibrido non si avvia, ese-
guire la procedura seguente come
rimedio provvisorio per avviare il
sistema ibrido se l’interruttore di ali-
mentazione funziona normalmente.
Usare questa procedura di avviamento
solo in caso di emergenza.
1 Tirare l’interruttore freno di stazio-
namento per verificare che il freno
Se il sistema ibrido non si
avvia
I motivi del mancato avviamento
del sistema ibrido variano in base
alla situazione. Controllare quanto
segue ed eseguire la procedura
appropriata:
Il sistema ibrido non si avvia
neanche se si esegue la proce-
dura di avviamento corretta
( P.308)
Le luci interne e i fari sono fio-
chi oppure l’avvisatore acu-
stico non funziona o emette un
suono debole
Le luci interne e i fari non si
accendono oppure l’avvisatore
acustico non funziona
Avviamento del sistema ibrido
in caso di emergenza

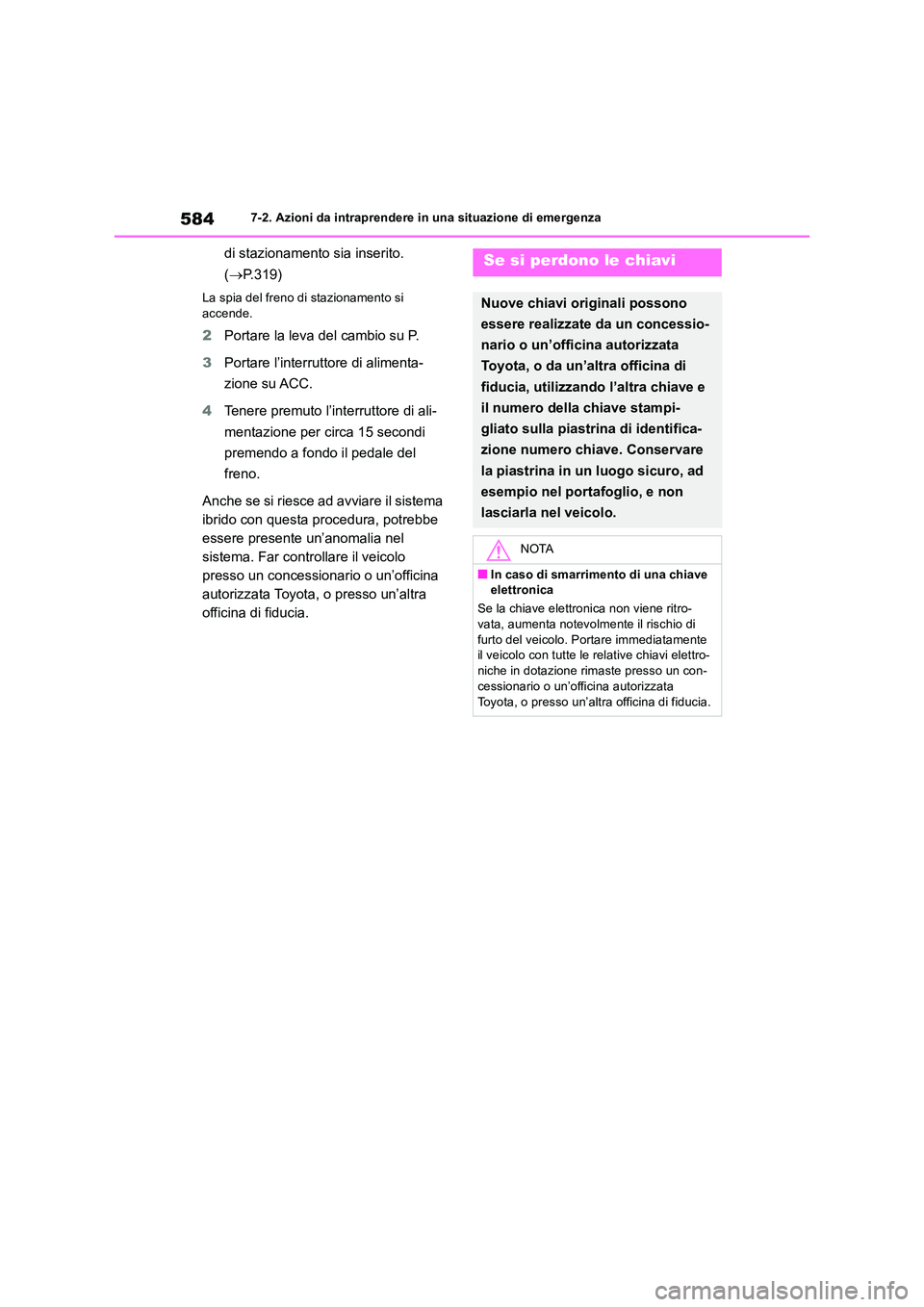

5847-2. Azioni da intraprendere in una situazione di emergenza
di stazionamento sia inserito.
( P.319)
La spia del freno di stazionamento si
accende.
2 Portare la leva del cambio su P.
3 Portare l’interruttore di alimenta-
zione su ACC.
4 Tenere premuto l’interruttore di ali-
mentazione per circa 15 secondi
premendo a fondo il pedale del
freno.
Anche se si riesce ad avviare il sistema
ibrido con questa procedura, potrebbe
essere presente un’anomalia nel
sistema. Far controllare il veicolo
presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra
officina di fiducia.
Se si perdono le chiavi
Nuove chiavi originali possono
essere realizzate da un concessio-
nario o un’officina autorizzata
Toyota, o da un’altra officina di
fiducia, utilizzando l’altra chiave e
il numero della chiave stampi-
gliato sulla piastrina di identifica-
zione numero chiave. Conservare
la piastrina in un luogo sicuro, ad
esempio nel portafoglio, e non
lasciarla nel veicolo.
NOTA
■In caso di smarrimento di una chiave elettronica
Se la chiave elettronica non viene ritro-
vata, aumenta notevolmente il rischio di furto del veicolo. Portare immediatamente il veicolo con tutte le relative chiavi elettro-
niche in dotazione rimaste presso un con- cessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.

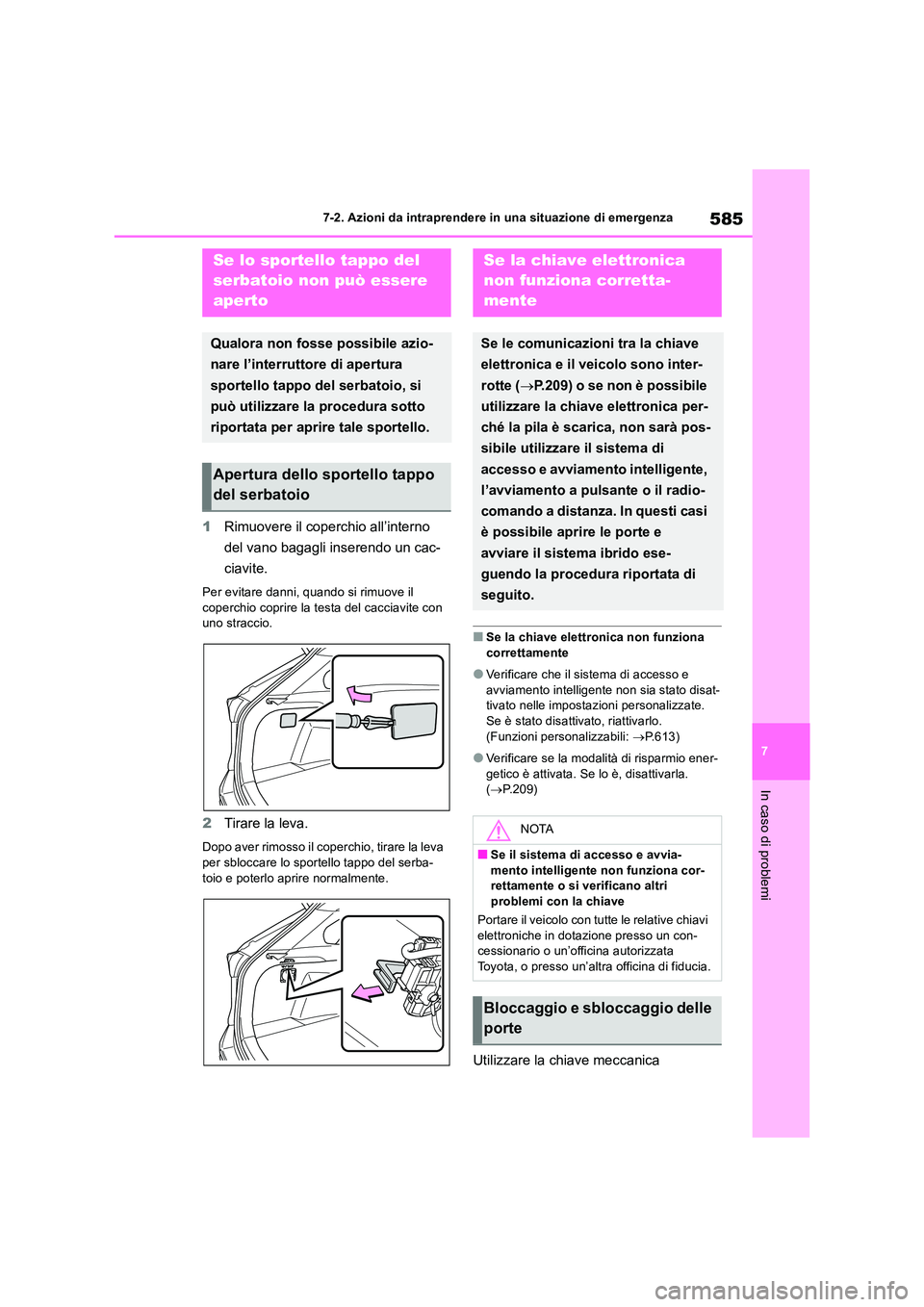

585
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
1 Rimuovere il coperchio all’interno
del vano bagagli inserendo un cac-
ciavite.
Per evitare danni, quando si rimuove il coperchio coprire la testa del cacciavite con uno straccio.
2 Tirare la leva.
Dopo aver rimosso il coperchio, tirare la leva per sbloccare lo sportello tappo del serba-
toio e poterlo aprire normalmente.
■Se la chiave elettronica non funziona
correttamente
●Verificare che il sistema di accesso e
avviamento intelligente non sia stato disat- tivato nelle impostazioni personalizzate. Se è stato disattivato, riattivarlo.
(Funzioni personalizzabili: P.613)
●Verificare se la modalità di risparmio ener-
getico è attivata. Se lo è, disattivarla. ( P.209)
Utilizzare la chiave meccanica
Se lo sportello tappo del
serbatoio non può essere
aperto
Qualora non fosse possibile azio-
nare l’interruttore di apertura
sportello tappo del serbatoio, si
può utilizzare la procedura sotto
riportata per aprire tale sportello.
Apertura dello sportello tappo
del serbatoio
Se la chiave elettronica
non funziona corretta-
mente
Se le comunicazioni tra la chiave
elettronica e il veicolo sono inter-
rotte ( P.209) o se non è possibile
utilizzare la chiave elettronica per-
ché la pila è scarica, non sarà pos-
sibile utilizzare il sistema di
accesso e avviamento intelligente,
l’avviamento a pulsante o il radio-
comando a distanza. In questi casi
è possibile aprire le porte e
avviare il sistema ibrido ese-
guendo la procedura riportata di
seguito.
NOTA
■Se il sistema di accesso e avvia-
mento intelligente non funziona cor- rettamente o si verificano altri problemi con la chiave
Portare il veicolo con tutte le relative chiavi
elettroniche in dotazione presso un con- cessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Bloccaggio e sbloccaggio delle
porte

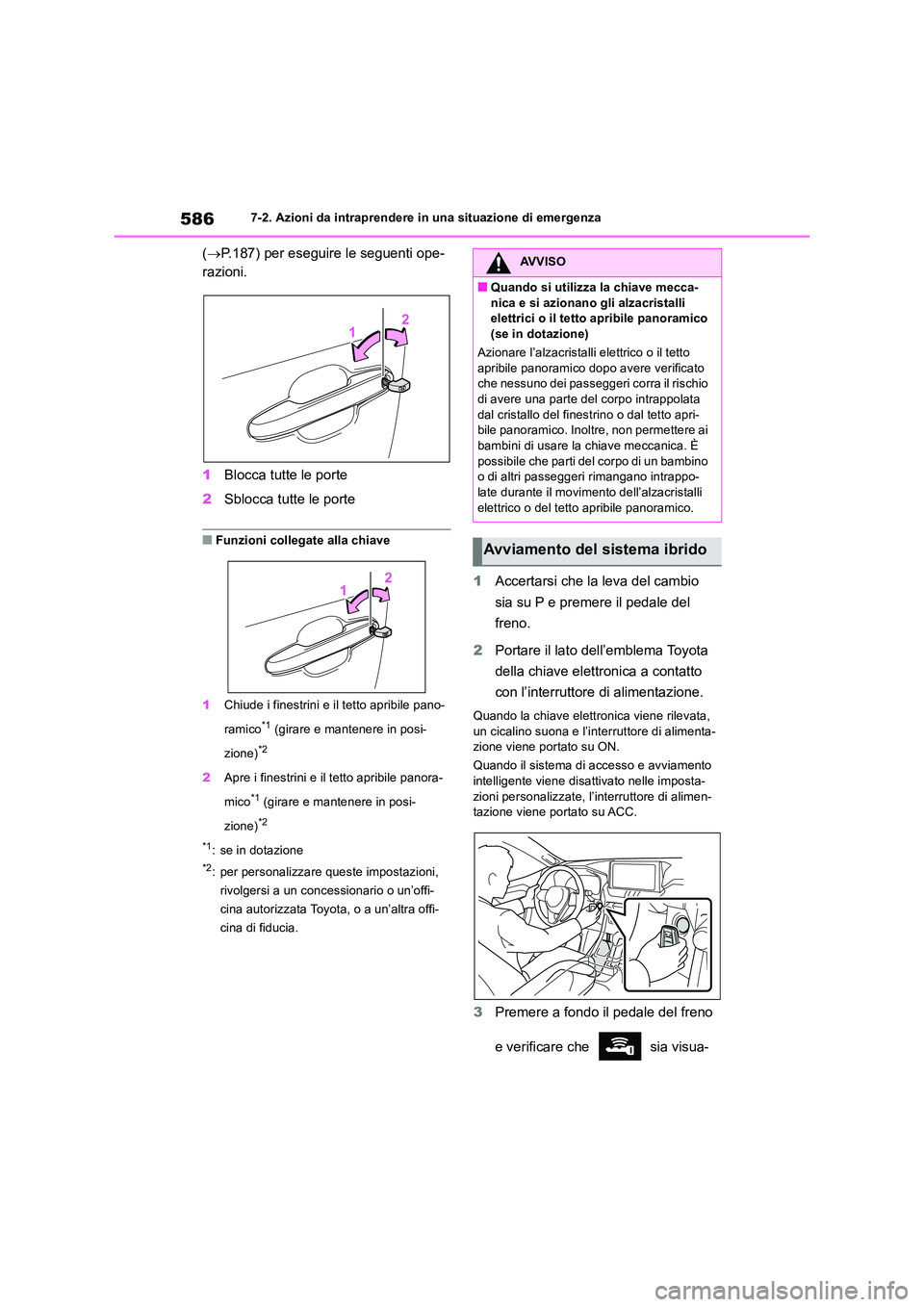

5867-2. Azioni da intraprendere in una situazione di emergenza
(P.187) per eseguire le seguenti ope-
razioni.
1 Blocca tutte le porte
2 Sblocca tutte le porte
■Funzioni collegate alla chiave
1 Chiude i finestrini e il tetto apribile pano-
ramico*1 (girare e mantenere in posi-
zione)*2
2 Apre i finestrini e il tetto apribile panora-
mico*1 (girare e mantenere in posi-
zione)*2
*1: se in dotazione
*2: per personalizzare queste impostazioni,
rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra offi-
cina di fiducia.
1 Accertarsi che la leva del cambio
sia su P e premere il pedale del
freno.
2 Portare il lato dell’emblema Toyota
della chiave elettronica a contatto
con l’interruttore di alimentazione.
Quando la chiave elettronica viene rilevata, un cicalino suona e l’interruttore di alimenta-zione viene portato su ON.
Quando il sistema di accesso e avviamento
intelligente viene disattivato nelle imposta- zioni personalizzate, l’interruttore di alimen-tazione viene portato su ACC.
3 Premere a fondo il pedale del freno
e verificare che sia visua-
AVVISO
■Quando si utilizza la chiave mecca-
nica e si azionano gli alzacristalli elettrici o il tetto apribile panoramico (se in dotazione)
Azionare l’alzacristalli elettrico o il tetto
apribile panoramico dopo avere verificato che nessuno dei passeggeri corra il rischio di avere una parte del corpo intrappolata
dal cristallo del finestrino o dal tetto apri- bile panoramico. Inoltre, non permettere ai bambini di usare la chiave meccanica. È
possibile che parti del corpo di un bambino o di altri passeggeri rimangano intrappo-late durante il movimento dell’alzacristalli
elettrico o del tetto apribile panoramico.
Avviamento del sistema ibrido

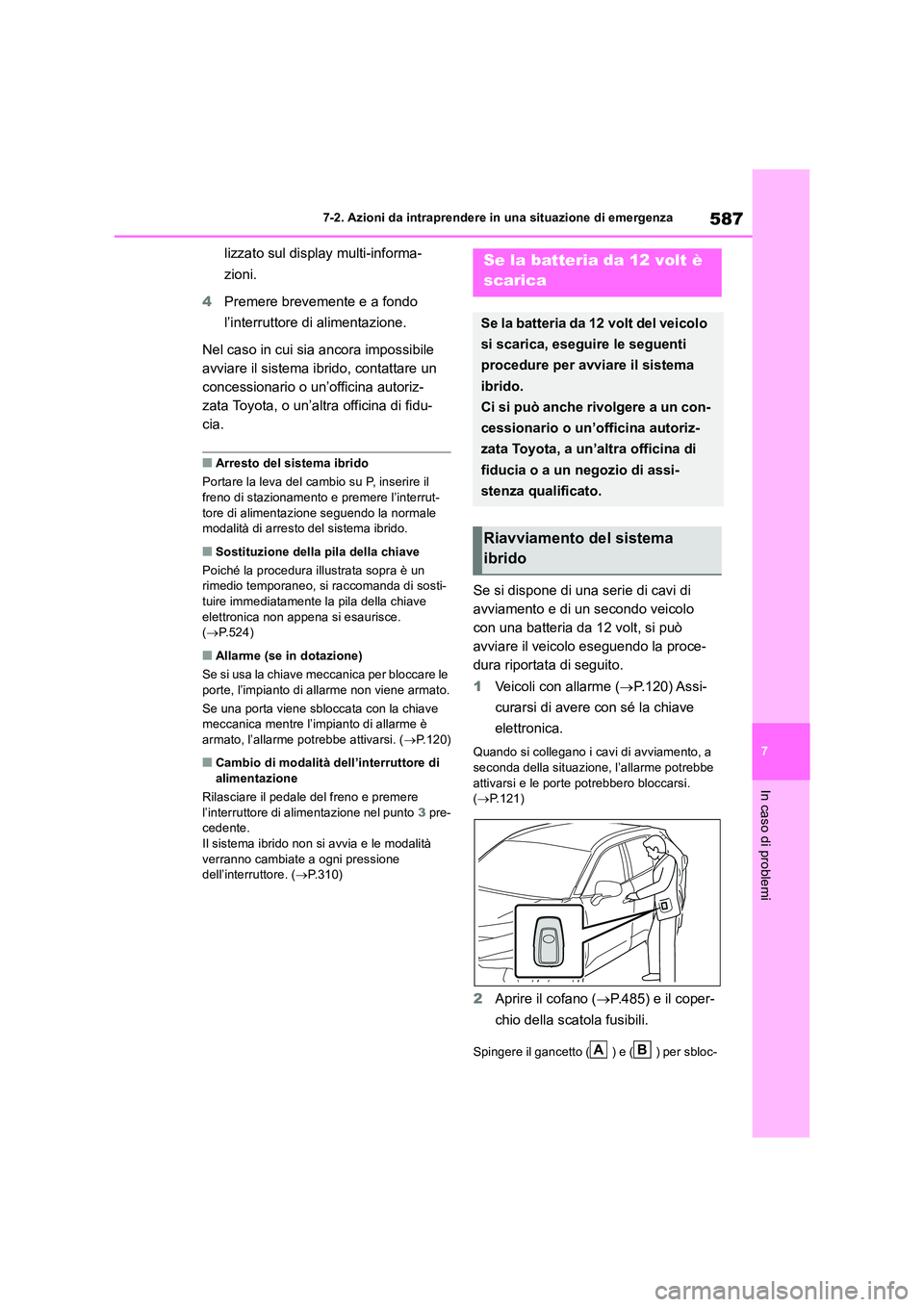

587
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
lizzato sul display multi-informa-
zioni.
4 Premere brevemente e a fondo
l’interruttore di alimentazione.
Nel caso in cui sia ancora impossibile
avviare il sistema ibrido, contattare un
concessionario o un’officina autoriz-
zata Toyota, o un’altra officina di fidu-
cia.
■Arresto del sistema ibrido
Portare la leva del cambio su P, inserire il freno di stazionamento e premere l’interrut-
tore di alimentazione seguendo la normale modalità di arresto del sistema ibrido.
■Sostituzione della pila della chiave
Poiché la procedura illustrata sopra è un rimedio temporaneo, si raccomanda di sosti-
tuire immediatamente la pila della chiave elettronica non appena si esaurisce. ( P.524)
■Allarme (se in dotazione)
Se si usa la chiave meccanica per bloccare le
porte, l’impianto di allarme non viene armato.
Se una porta viene sbloccata con la chiave meccanica mentre l’impianto di allarme è armato, l’allarme potrebbe attivarsi. ( P.120)
■Cambio di modalità dell’interruttore di
alimentazione
Rilasciare il pedale del freno e premere l’interruttore di alimentazione nel punto 3 pre- cedente.
Il sistema ibrido non si avvia e le modalità verranno cambiate a ogni pressione dell’interruttore. ( P.310)
Se si dispone di una serie di cavi di
avviamento e di un secondo veicolo
con una batteria da 12 volt, si può
avviare il veicolo eseguendo la proce-
dura riportata di seguito.
1 Veicoli con allarme (P. 1 2 0 ) A s s i -
curarsi di avere con sé la chiave
elettronica.
Quando si collegano i cavi di avviamento, a seconda della situazione, l’allarme potrebbe
attivarsi e le porte potrebbero bloccarsi. ( P.121)
2Aprire il cofano (P.485) e il coper-
chio della scatola fusibili.
Spingere il gancetto ( ) e ( ) per sbloc-
Se la batteria da 12 volt è
scarica
Se la batteria da 12 volt del veicolo
si scarica, eseguire le seguenti
procedure per avviare il sistema
ibrido.
Ci si può anche rivolgere a un con-
cessionario o un’officina autoriz-
zata Toyota, a un’altra officina di
fiducia o a un negozio di assi-
stenza qualificato.
Riavviamento del sistema
ibrido
AB

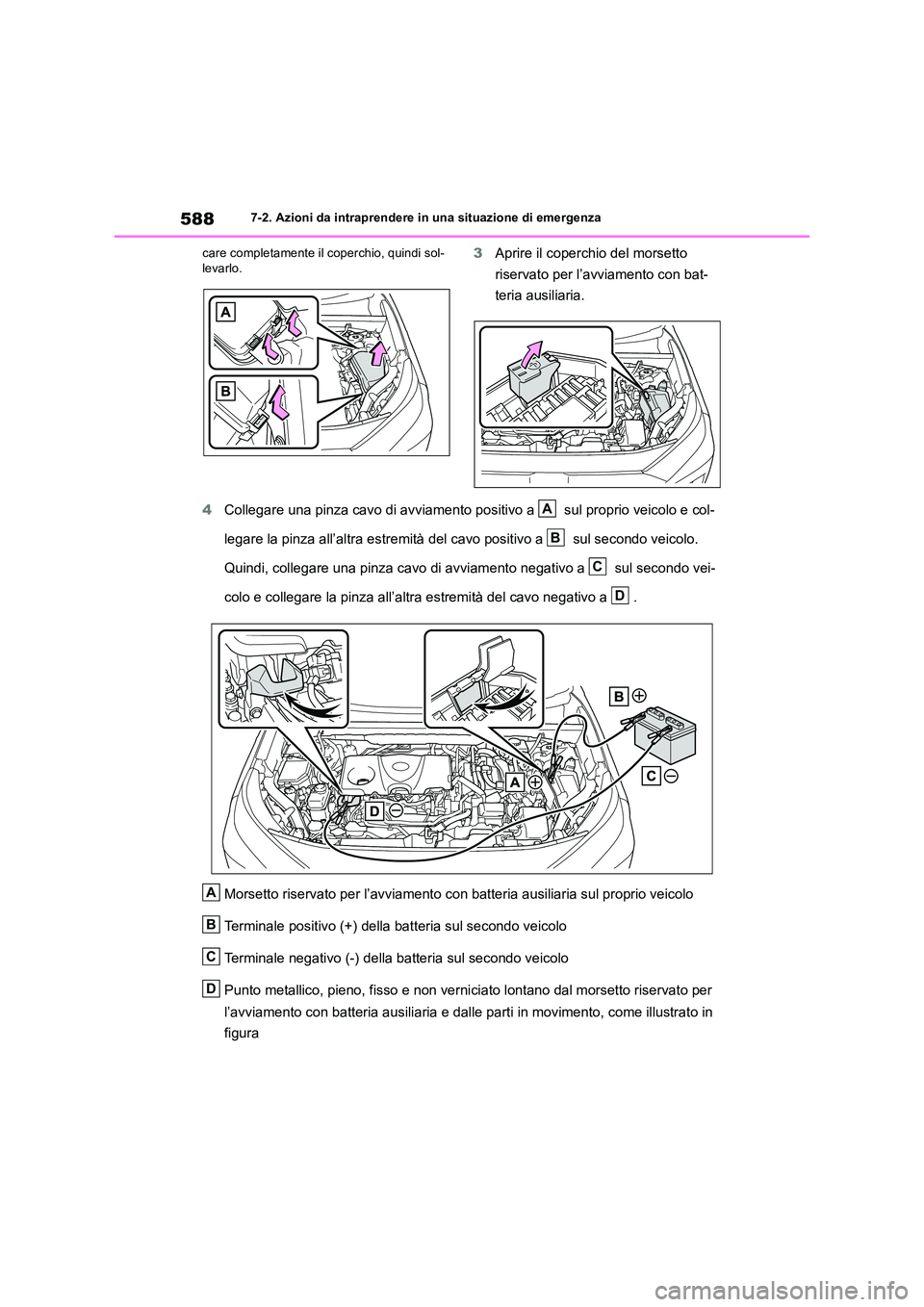

5887-2. Azioni da intraprendere in una situazione di emergenza
care completamente il coperchio, quindi sol- levarlo.3 Aprire il coperchio del morsetto
riservato per l’avviamento con bat-
teria ausiliaria.
4 Collegare una pinza cavo di avviamento positivo a sul proprio veicolo e col-
legare la pinza all’altra estremità del cavo positivo a sul secondo veicolo.
Quindi, collegare una pinza cavo di avviamento negativo a sul secondo vei-
colo e collegare la pinza all’altra estremità del cavo negativo a .
Morsetto riservato per l’avviamento con batteria ausiliaria sul proprio veicolo
Terminale positivo (+) della batteria sul secondo veicolo
Terminale negativo (-) della batteria sul secondo veicolo
Punto metallico, pieno, fisso e non verniciato lontano dal morsetto riservato per
l’avviamento con batteria ausiliaria e dalle parti in movimento, come illustrato in
figura
A
B
C
D
A
B
C
D

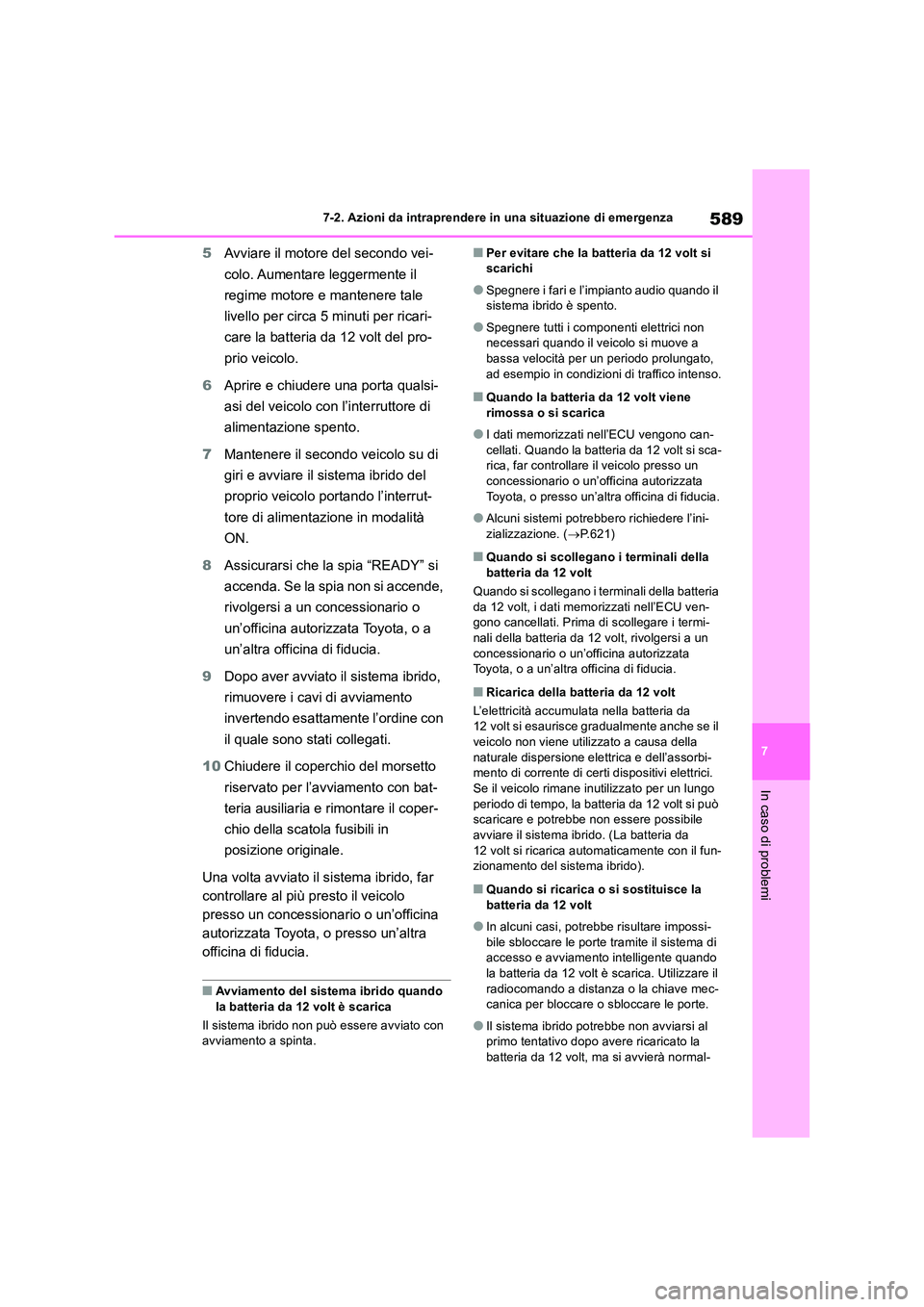

589
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
5 Avviare il motore del secondo vei-
colo. Aumentare leggermente il
regime motore e mantenere tale
livello per circa 5 minuti per ricari-
care la batteria da 12 volt del pro-
prio veicolo.
6 Aprire e chiudere una porta qualsi-
asi del veicolo con l’interruttore di
alimentazione spento.
7 Mantenere il secondo veicolo su di
giri e avviare il sistema ibrido del
proprio veicolo portando l’interrut-
tore di alimentazione in modalità
ON.
8 Assicurarsi che la spia “READY” si
accenda. Se la spia non si accende,
rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
9 Dopo aver avviato il sistema ibrido,
rimuovere i cavi di avviamento
invertendo esattamente l’ordine con
il quale sono stati collegati.
10 Chiudere il coperchio del morsetto
riservato per l’avviamento con bat-
teria ausiliaria e rimontare il coper-
chio della scatola fusibili in
posizione originale.
Una volta avviato il sistema ibrido, far
controllare al più presto il veicolo
presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra
officina di fiducia.
■Avviamento del sistema ibrido quando
la batteria da 12 volt è scarica
Il sistema ibrido non può essere avviato con avviamento a spinta.
■Per evitare che la batteria da 12 volt si scarichi
●Spegnere i fari e l’impianto audio quando il sistema ibrido è spento.
●Spegnere tutti i componenti elettrici non necessari quando il veicolo si muove a bassa velocità per un periodo prolungato,
ad esempio in condizioni di traffico intenso.
■Quando la batteria da 12 volt viene rimossa o si scarica
●I dati memorizzati nell’ECU vengono can-cellati. Quando la batteria da 12 volt si sca-rica, far controllare il veicolo presso un
concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Alcuni sistemi potrebbero richiedere l’ini-zializzazione. ( P.621)
■Quando si scollegano i terminali della batteria da 12 volt
Quando si scollegano i terminali della batteria
da 12 volt, i dati memorizzati nell’ECU ven- gono cancellati. Prima di scollegare i termi-nali della batteria da 12 volt, rivolgersi a un
concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
■Ricarica della batteria da 12 volt
L’elettricità accumulata nella batteria da 12 volt si esaurisce gradualmente anche se il
veicolo non viene utilizzato a causa della naturale dispersione elettrica e dell’assorbi-mento di corrente di certi dispositivi elettrici.
Se il veicolo rimane inutilizzato per un lungo periodo di tempo, la batteria da 12 volt si può scaricare e potrebbe non essere possibile
avviare il sistema ibrido. (La batteria da 12 volt si ricarica automaticamente con il fun-zionamento del sistema ibrido).
■Quando si ricarica o si sostituisce la
batteria da 12 volt
●In alcuni casi, potrebbe risultare impossi-
bile sbloccare le porte tramite il sistema di accesso e avviamento intelligente quando la batteria da 12 volt è scarica. Utilizzare il
radiocomando a distanza o la chiave mec- canica per bloccare o sbloccare le porte.
●Il sistema ibrido potrebbe non avviarsi al primo tentativo dopo avere ricaricato la batteria da 12 volt, ma si avvierà normal-

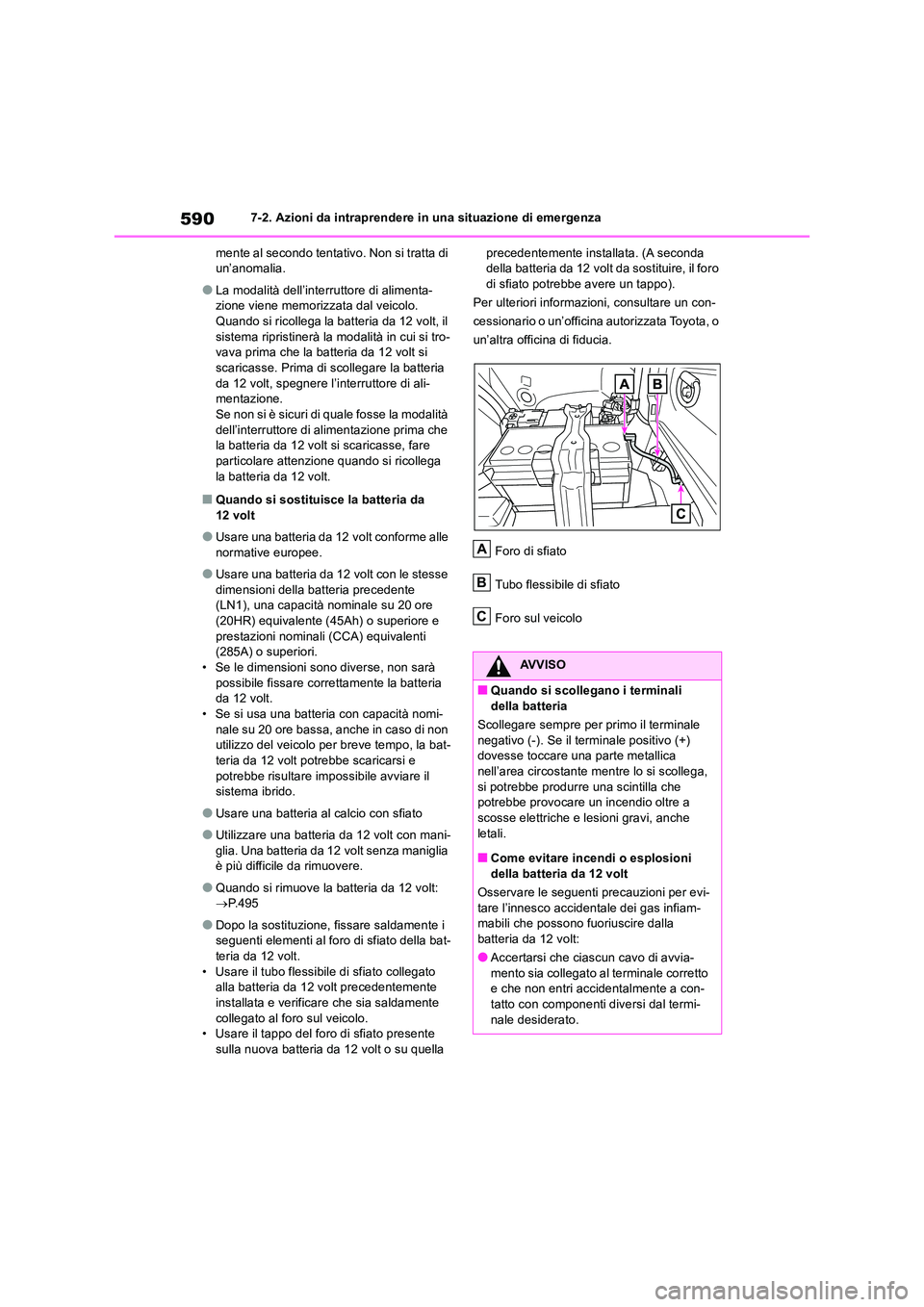

5907-2. Azioni da intraprendere in una situazione di emergenza
mente al secondo tentativo. Non si tratta di un’anomalia.
●La modalità dell’interruttore di alimenta-zione viene memorizzata dal veicolo. Quando si ricollega la batteria da 12 volt, il
sistema ripristinerà la modalità in cui si tro- vava prima che la batteria da 12 volt si scaricasse. Prima di scollegare la batteria
da 12 volt, spegnere l’interruttore di ali- mentazione.Se non si è sicuri di quale fosse la modalità
dell’interruttore di alimentazione prima che la batteria da 12 volt si scaricasse, fare particolare attenzione quando si ricollega
la batteria da 12 volt.
■Quando si sostituisce la batteria da 12 volt
●Usare una batteria da 12 volt conforme alle normative europee.
●Usare una batteria da 12 volt con le stesse dimensioni della batteria precedente (LN1), una capacità nominale su 20 ore
(20HR) equivalente (45Ah) o superiore e prestazioni nominali (CCA) equivalenti (285A) o superiori.
• Se le dimensioni sono diverse, non sarà possibile fissare correttamente la batteria da 12 volt.
• Se si usa una batteria con capacità nomi- nale su 20 ore bassa, anche in caso di non utilizzo del veicolo per breve tempo, la bat-
teria da 12 volt potrebbe scaricarsi e potrebbe risultare impossibile avviare il sistema ibrido.
●Usare una batteria al calcio con sfiato
●Utilizzare una batteria da 12 volt con mani-glia. Una batteria da 12 volt senza maniglia è più difficile da rimuovere.
●Quando si rimuove la batteria da 12 volt:  P.495
●Dopo la sostituzione, fissare saldamente i seguenti elementi al foro di sfiato della bat-
teria da 12 volt. • Usare il tubo flessibile di sfiato collegato alla batteria da 12 volt precedentemente
installata e verificare che sia saldamente collegato al foro sul veicolo.• Usare il tappo del foro di sfiato presente
sulla nuova batteria da 12 volt o su quella
precedentemente installata. (A seconda della batteria da 12 volt da sostituire, il foro di sfiato potrebbe avere un tappo).
Per ulteriori informazioni, consultare un con-
cessionario o un’officina autorizzata Toyota, o
un’altra officina di fiducia.
Foro di sfiato
Tubo flessibile di sfiato
Foro sul veicolo
AVVISO
■Quando si scollegano i terminali della batteria
Scollegare sempre per primo il terminale
negativo (-). Se il terminale positivo (+) dovesse toccare una parte metallica nell’area circostante mentre lo si scollega,
si potrebbe produrre una scintilla che potrebbe provocare un incendio oltre a scosse elettriche e lesioni gravi, anche
letali.
■Come evitare incendi o esplosioni della batteria da 12 volt
Osservare le seguenti precauzioni per evi-
tare l’innesco accidentale dei gas infiam- mabili che possono fuoriuscire dalla batteria da 12 volt:
●Accertarsi che ciascun cavo di avvia-
mento sia collegato al terminale corretto e che non entri accidentalmente a con-tatto con componenti diversi dal termi-
nale desiderato.
A
B
C
