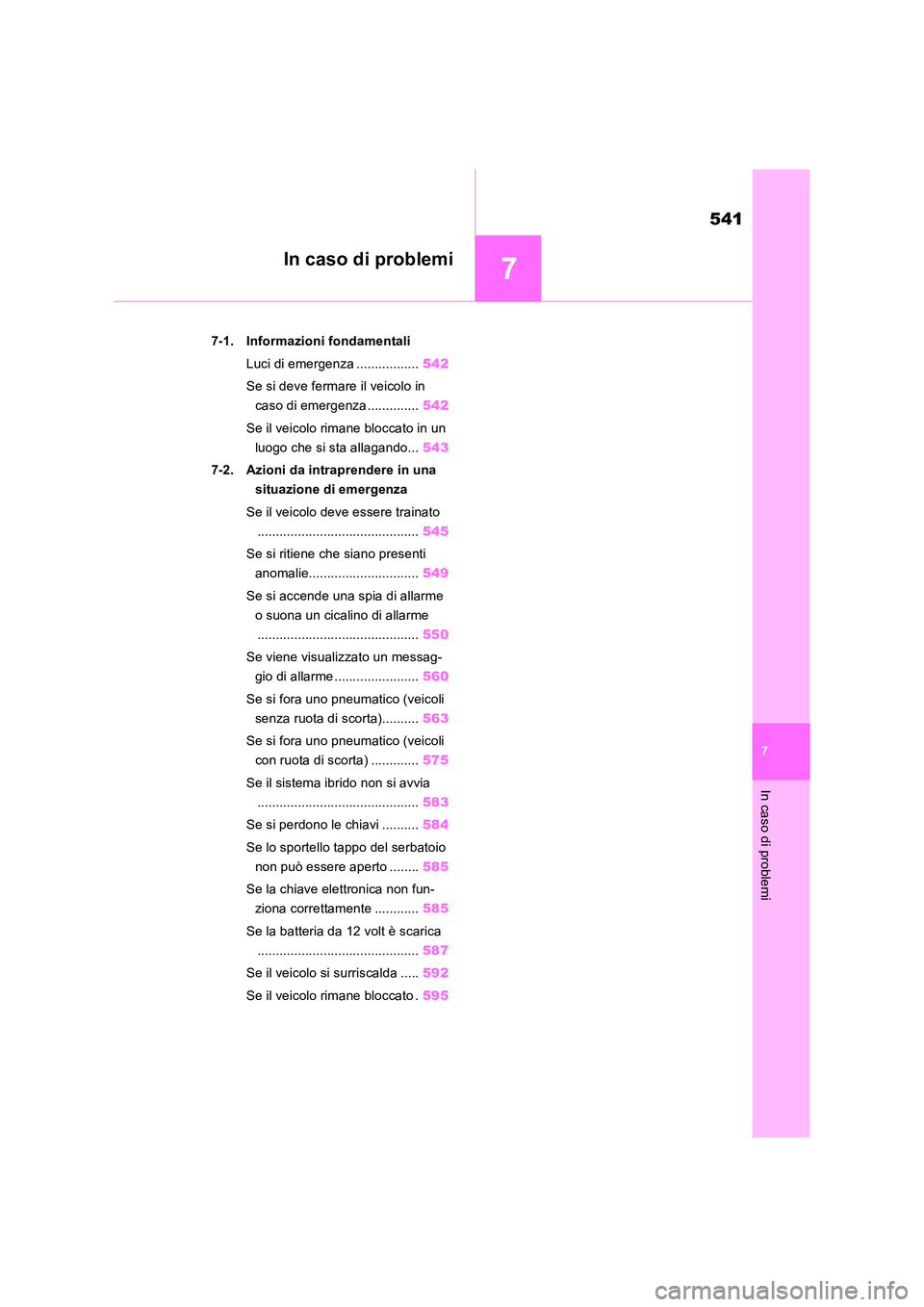

7
541
7
In caso di problemi
In caso di problemi
7-1. Informazioni fondamentali
Luci di emergenza ................. 542
Se si deve fermare il veicolo in
caso di emergenza .............. 542
Se il veicolo rimane bloccato in un
luogo che si sta allagando... 543
7-2. Azioni da intraprendere in una
situazione di emergenza
Se il veicolo deve essere trainato
............................................ 545
Se si ritiene che siano presenti
anomalie.............................. 549
Se si accende una spia di allarme
o suona un cicalino di allarme
............................................ 550
Se viene visualizzato un messag-
gio di allarme ....................... 560
Se si fora uno pneumatico (veicoli
senza ruota di scorta).......... 563
Se si fora uno pneumatico (veicoli
con ruota di scorta) ............. 575
Se il sistema ibrido non si avvia
............................................ 583
Se si perdono le chiavi .......... 584
Se lo sportello tappo del serbatoio
non può essere aperto ........ 585
Se la chiave elettronica non fun-
ziona correttamente ............ 585
Se la batteria da 12 volt è scarica
............................................ 587
Se il veicolo si surriscalda ..... 592
Se il veicolo rimane bloccato . 595

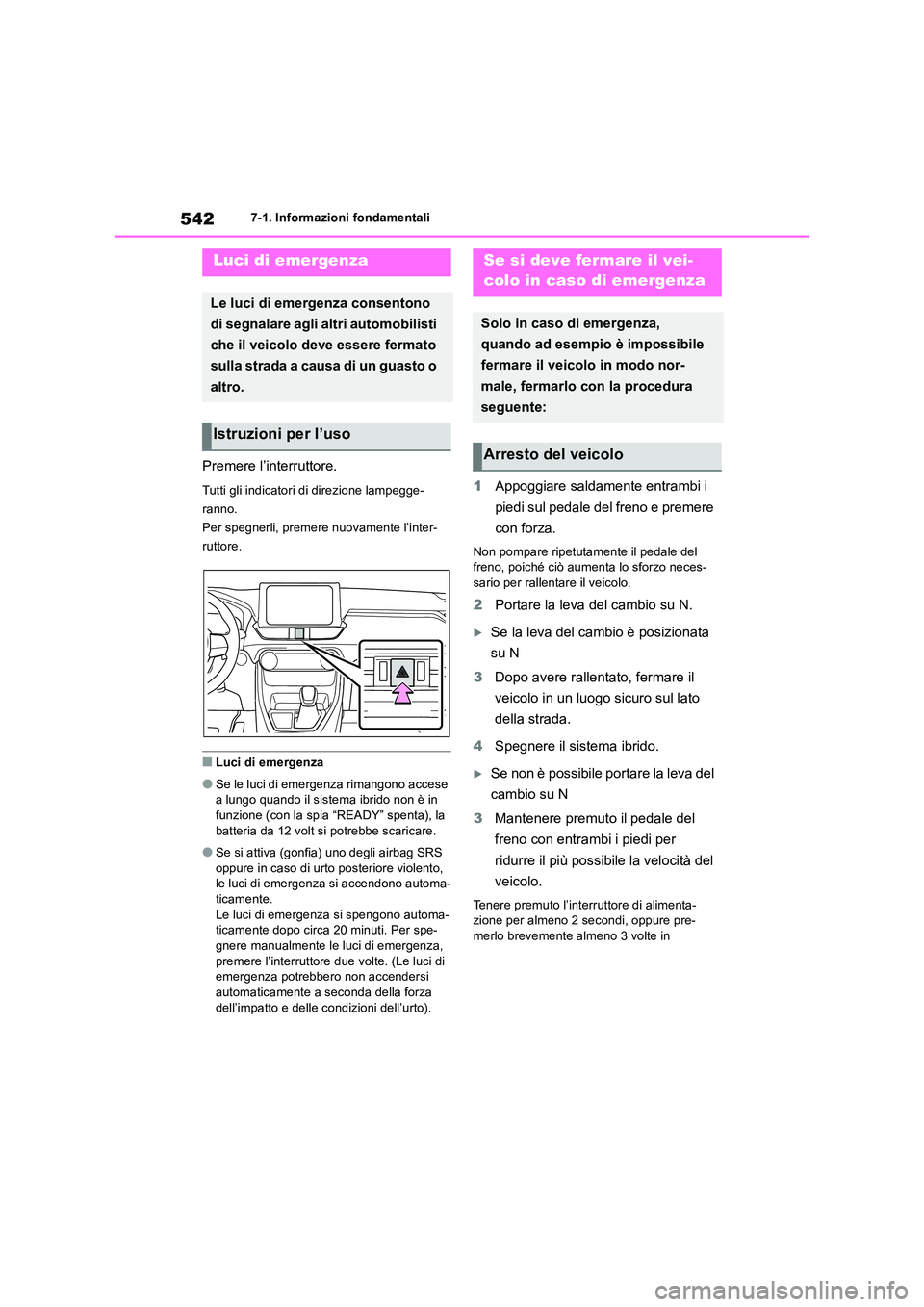

5427-1. Informazioni fondamentali
7-1.In formazioni fond amentali
Premere l’interruttore.
Tutti gli indicatori di direzione lampegge-
ranno.
Per spegnerli, premere nuovamente l’inter-
ruttore.
■Luci di emergenza
●Se le luci di emergenza rimangono accese a lungo quando il sistema ibrido non è in funzione (con la spia “READY” spenta), la
batteria da 12 volt si potrebbe scaricare.
●Se si attiva (gonfia) uno degli airbag SRS
oppure in caso di urto posteriore violento, le luci di emergenza si accendono automa-ticamente.
Le luci di emergenza si spengono automa- ticamente dopo circa 20 minuti. Per spe-gnere manualmente le luci di emergenza,
premere l’interruttore due volte. (Le luci di emergenza potrebbero non accendersi automaticamente a seconda della forza
dell’impatto e delle condizioni dell’urto).
1 Appoggiare saldamente entrambi i
piedi sul pedale del freno e premere
con forza.
Non pompare ripetutamente il pedale del freno, poiché ciò aumenta lo sforzo neces-
sario per rallentare il veicolo.
2 Portare la leva del cambio su N.
Se la leva del cambio è posizionata
su N
3 Dopo avere rallentato, fermare il
veicolo in un luogo sicuro sul lato
della strada.
4 Spegnere il sistema ibrido.
Se non è possibile portare la leva del
cambio su N
3 Mantenere premuto il pedale del
freno con entrambi i piedi per
ridurre il più possibile la velocità del
veicolo.
Tenere premuto l’interruttore di alimenta- zione per almeno 2 secondi, oppure pre-merlo brevemente almeno 3 volte in
Luci di emergenza
Le luci di emergenza consentono
di segnalare agli altri automobilisti
che il veicolo deve essere fermato
sulla strada a causa di un guasto o
altro.
Istruzioni per l’uso
Se si deve fermare il vei-
colo in caso di emergenza
Solo in caso di emergenza,
quando ad esempio è impossibile
fermare il veicolo in modo nor-
male, fermarlo con la procedura
seguente:
Arresto del veicolo

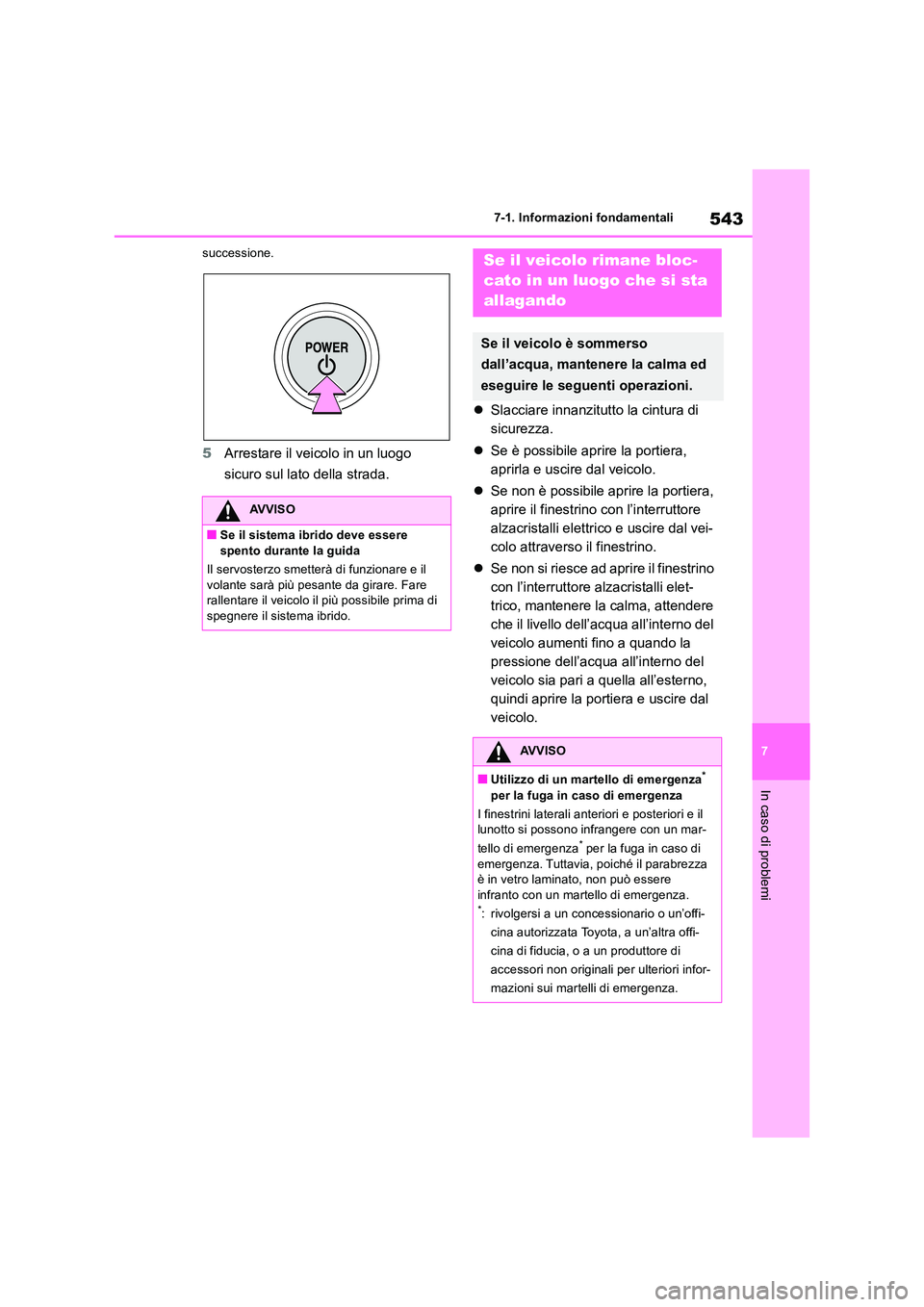

543
7
7-1. Informazioni fondamentali
In caso di problemi
successione.
5 Arrestare il veicolo in un luogo
sicuro sul lato della strada.
 Slacciare innanzitutto la cintura di
sicurezza.
 Se è possibile aprire la portiera,
aprirla e uscire dal veicolo.
 Se non è possibile aprire la portiera,
aprire il finestrino con l’interruttore
alzacristalli elettrico e uscire dal vei-
colo attraverso il finestrino.
 Se non si riesce ad aprire il finestrino
con l’interruttore alzacristalli elet-
trico, mantenere la calma, attendere
che il livello dell’acqua all’interno del
veicolo aumenti fino a quando la
pressione dell’acqua all’interno del
veicolo sia pari a quella all’esterno,
quindi aprire la portiera e uscire dal
veicolo.
AVVISO
■Se il sistema ibrido deve essere
spento durante la guida
Il servosterzo smetterà di funzionare e il volante sarà più pesante da girare. Fare rallentare il veicolo il più possibile prima di
spegnere il sistema ibrido.
Se il veicolo rimane bloc-
cato in un luogo che si sta
allagando
Se il veicolo è sommerso
dall’acqua, mantenere la calma ed
eseguire le seguenti operazioni.
AVVISO
■Utilizzo di un martello di emergenza*
per la fuga in caso di emergenza
I finestrini laterali anteriori e posteriori e il lunotto si possono infrangere con un mar-
tello di emergenza* per la fuga in caso di
emergenza. Tuttavia, poiché il parabrezza è in vetro laminato, non può essere infranto con un martello di emergenza.*: rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, a un’altra offi-
cina di fiducia, o a un produttore di
accessori non originali per ulteriori infor-
mazioni sui martelli di emergenza.

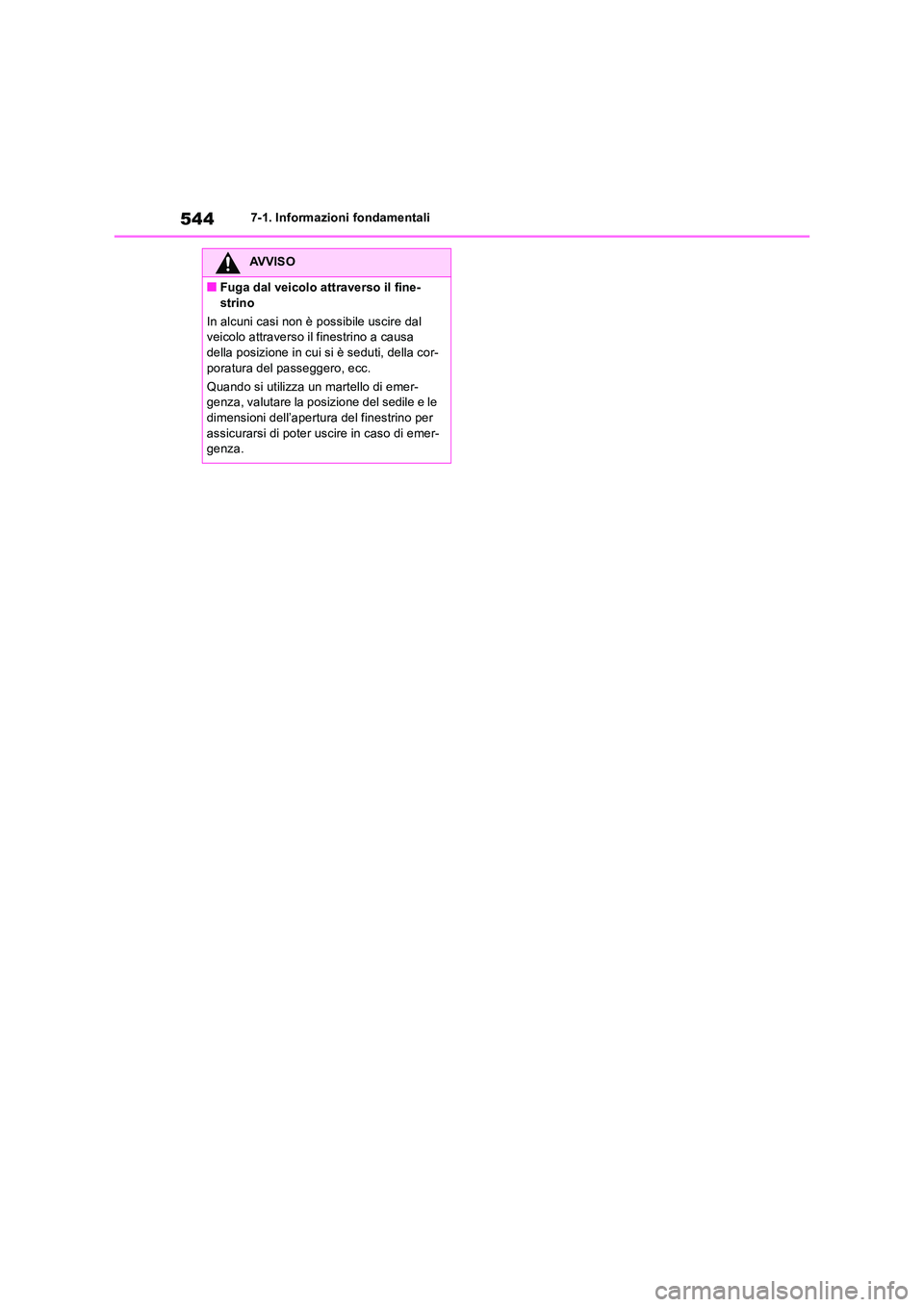

5447-1. Informazioni fondamentali
AVVISO
■Fuga dal veicolo attraverso il fine-
strino
In alcuni casi non è possibile uscire dal veicolo attraverso il finestrino a causa della posizione in cui si è seduti, della cor-
poratura del passeggero, ecc.
Quando si utilizza un martello di emer- genza, valutare la posizione del sedile e le dimensioni dell’apertura del finestrino per
assicurarsi di poter uscire in caso di emer- genza.

545
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
7-2.Azioni d a intra pren dere in una situazione di emergenzaSe il veicolo deve essere
trainato
Se fosse necessario ricorrere al
traino, si raccomanda di far trai-
nare il veicolo da un concessiona-
rio o un’officina autorizzata
Toyota, da un’altra officina di fidu-
cia o da un servizio di carro
attrezzi con sollevatore per ruote o
con pianale.
Utilizzare un sistema con catena di
sicurezza per tutti i tipi di traino e
rispettare tutte le normative sta-
tali/provinciali e locali in vigore.
Modelli 2WD: In caso di traino con
un carro attrezzi con sollevatore
per ruote dalla parte anteriore, gli
assi e le ruote posteriori del vei-
colo devono essere in buone con-
dizioni. ( P.546)
Se risultano danneggiati, servirsi
di un carrello di traino o di un
carro attrezzi con pianale.
Modelli AWD: in caso di traino con
un carro attrezzi con sollevatore
per ruote, utilizzare un carrello di
traino. ( P.546)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi,
anche letali.
■Quando si traina il veicolo
Modelli 2WD
Assicurarsi che il veicolo venga trasportato con le ruote anteriori o con tutte e quattro
le ruote sollevate da terra. Se il veicolo viene trainato con le ruote anteriori a con-tatto con il terreno, il gruppo motore-tra-
smissione e i relativi componenti possono subire danni, oppure il motore può gene-rare elettricità e, a seconda del tipo di
danno o di anomalia, causare un incendio.
Modelli AWD
Assicurarsi che il trasporto del veicolo
avvenga con tutte e quattro le ruote solle- vate dal suolo. Se il veicolo viene trainato con gli pneumatici a contatto con il terreno,
il gruppo motore-trasmissione e i relativi componenti possono subire danni, il vei-colo può staccarsi dal carro attrezzi
oppure il motore può generare elettricità e, a seconda del tipo di danno o di anomalia, causare un incendio.

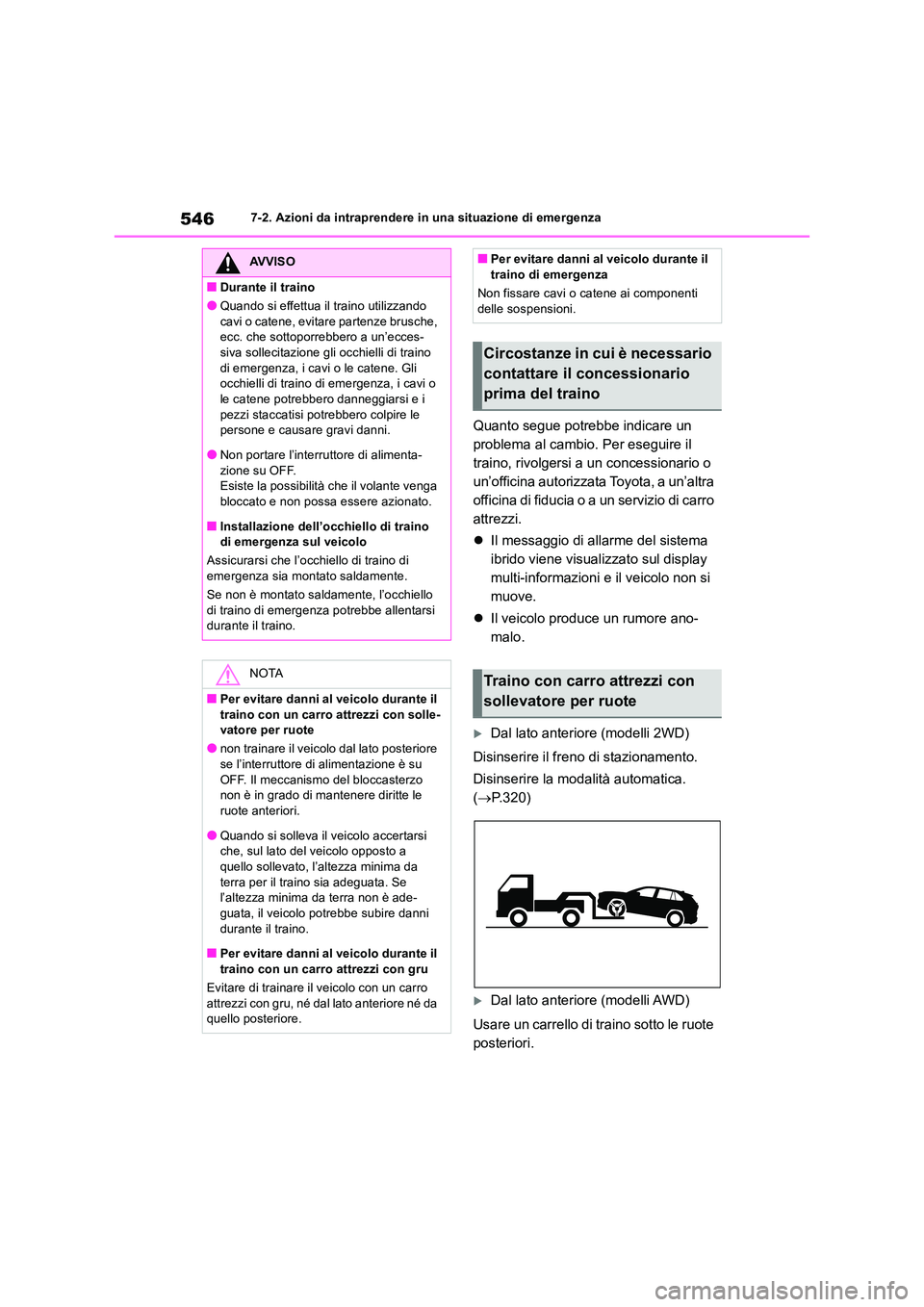

5467-2. Azioni da intraprendere in una situazione di emergenza
Quanto segue potrebbe indicare un
problema al cambio. Per eseguire il
traino, rivolgersi a un concessionario o
un’officina autorizzata Toyota, a un’altra
officina di fiducia o a un servizio di carro
attrezzi.
 Il messaggio di allarme del sistema
ibrido viene visualizzato sul display
multi-informazioni e il veicolo non si
muove.
 Il veicolo produce un rumore ano-
malo.
Dal lato anteriore (modelli 2WD)
Disinserire il freno di stazionamento.
Disinserire la modalità automatica.
( P.320)
Dal lato anteriore (modelli AWD)
Usare un carrello di traino sotto le ruote
posteriori.
AVVISO
■Durante il traino
●Quando si effettua il traino utilizzando
cavi o catene, evitare partenze brusche, ecc. che sottoporrebbero a un’ecces-siva sollecitazione gli occhielli di traino
di emergenza, i cavi o le catene. Gli occhielli di traino di emergenza, i cavi o le catene potrebbero danneggiarsi e i
pezzi staccatisi potrebbero colpire le persone e causare gravi danni.
●Non portare l’interruttore di alimenta-
zione su OFF. Esiste la possibilità che il volante venga bloccato e non possa essere azionato.
■Installazione dell’occhiello di traino di emergenza sul veicolo
Assicurarsi che l’occhiello di traino di emergenza sia montato saldamente.
Se non è montato saldamente, l’occhiello
di traino di emergenza potrebbe allentarsi durante il traino.
NOTA
■Per evitare danni al veicolo durante il
traino con un carro attrezzi con solle- vatore per ruote
●non trainare il veicolo dal lato posteriore se l’interruttore di alimentazione è su
OFF. Il meccanismo del bloccasterzo non è in grado di mantenere diritte le ruote anteriori.
●Quando si solleva il veicolo accertarsi che, sul lato del veicolo opposto a quello sollevato, l’altezza minima da
terra per il traino sia adeguata. Se l’altezza minima da terra non è ade-guata, il veicolo potrebbe subire danni
durante il traino.
■Per evitare danni al veicolo durante il traino con un carro attrezzi con gru
Evitare di trainare il veicolo con un carro
attrezzi con gru, né dal lato anteriore né da quello posteriore.
■Per evitare danni al veicolo durante il traino di emergenza
Non fissare cavi o catene ai componenti
delle sospensioni.
Circostanze in cui è necessario
contattare il concessionario
prima del traino
Traino con carro attrezzi con
sollevatore per ruote

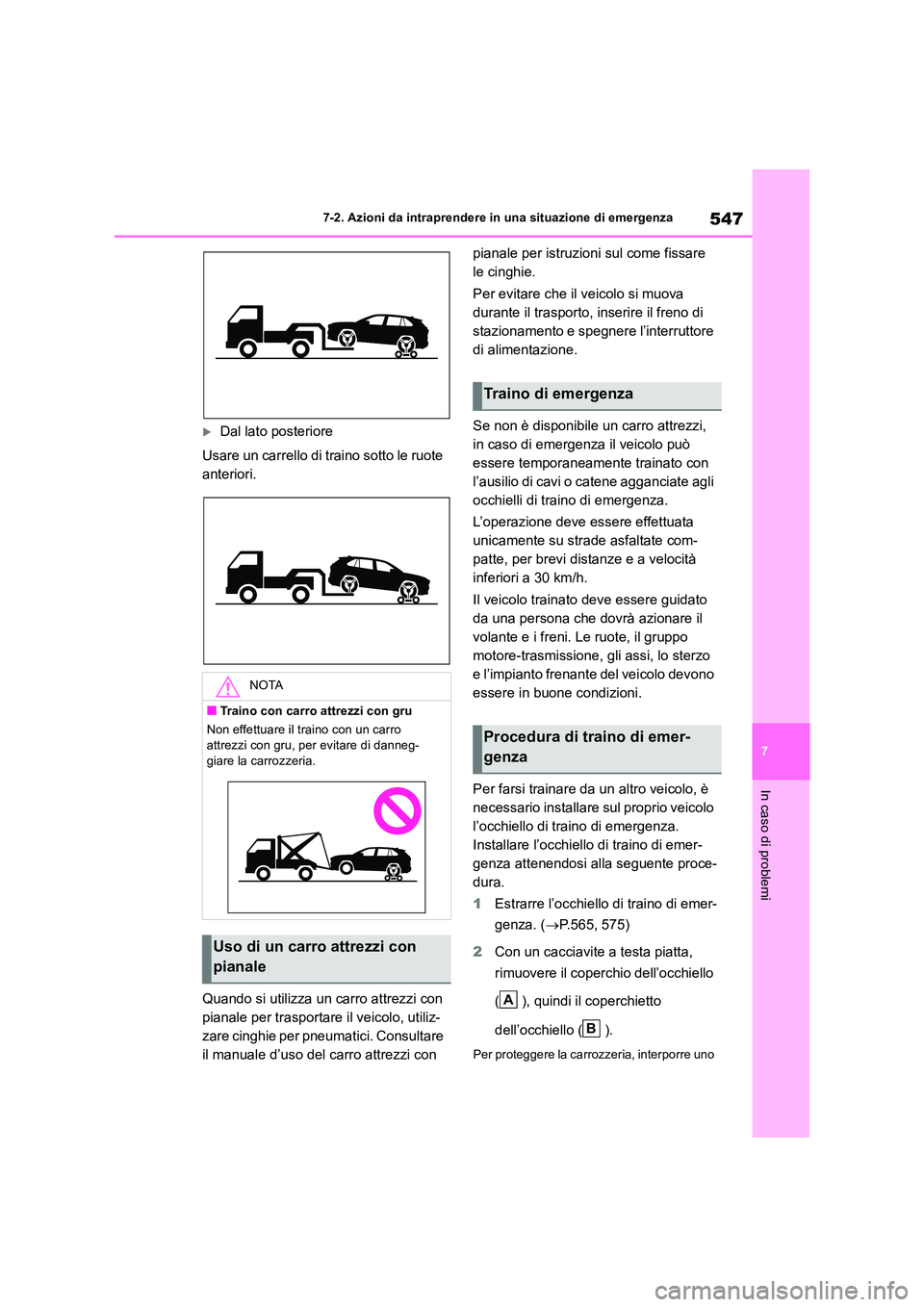

547
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
Dal lato posteriore
Usare un carrello di traino sotto le ruote
anteriori.
Quando si utilizza un carro attrezzi con
pianale per trasportare il veicolo, utiliz-
zare cinghie per pneumatici. Consultare
il manuale d’uso del carro attrezzi con
pianale per istruzioni sul come fissare
le cinghie.
Per evitare che il veicolo si muova
durante il trasporto, inserire il freno di
stazionamento e spegnere l’interruttore
di alimentazione.
Se non è disponibile un carro attrezzi,
in caso di emergenza il veicolo può
essere temporaneamente trainato con
l’ausilio di cavi o catene agganciate agli
occhielli di traino di emergenza.
L’operazione deve essere effettuata
unicamente su strade asfaltate com-
patte, per brevi distanze e a velocità
inferiori a 30 km/h.
Il veicolo trainato deve essere guidato
da una persona che dovrà azionare il
volante e i freni. Le ruote, il gruppo
motore-trasmissione, gli assi, lo sterzo
e l’impianto frenante del veicolo devono
essere in buone condizioni.
Per farsi trainare da un altro veicolo, è
necessario installare sul proprio veicolo
l’occhiello di traino di emergenza.
Installare l’occhiello di traino di emer-
genza attenendosi alla seguente proce-
dura.
1 Estrarre l’occhiello di traino di emer-
genza. ( P.565, 575)
2 Con un cacciavite a testa piatta,
rimuovere il coperchio dell’occhiello
( ), quindi il coperchietto
dell’occhiello ( ).
Per proteggere la carrozzeria, interporre uno
NOTA
■Traino con carro attrezzi con gru
Non effettuare il traino con un carro attrezzi con gru, per evitare di danneg-
giare la carrozzeria.
Uso di un carro attrezzi con
pianale
Traino di emergenza
Procedura di traino di emer-
genza
A
B

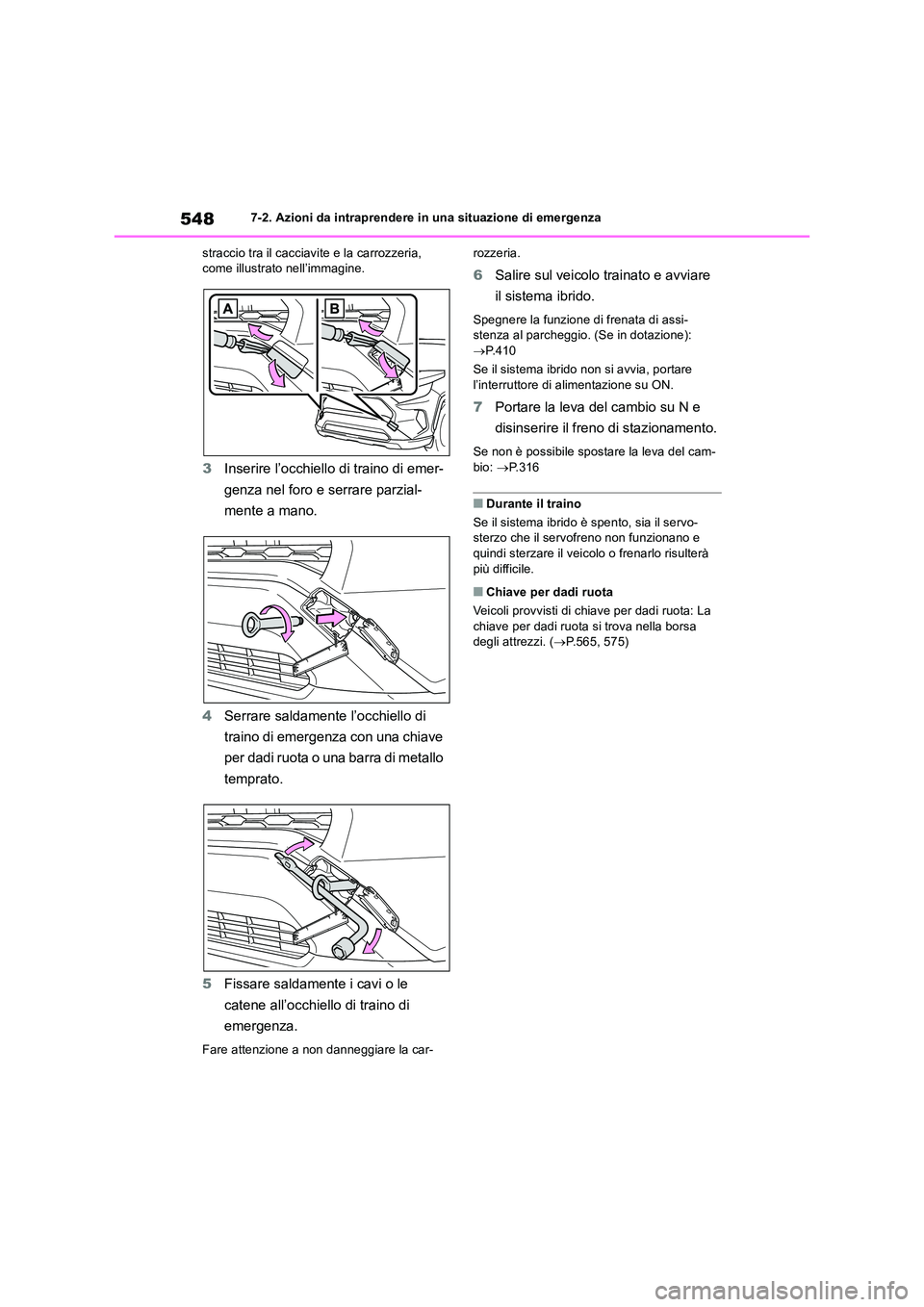

5487-2. Azioni da intraprendere in una situazione di emergenza
straccio tra il cacciavite e la carrozzeria, come illustrato nell’immagine.
3 Inserire l’occhiello di traino di emer-
genza nel foro e serrare parzial-
mente a mano.
4 Serrare saldamente l’occhiello di
traino di emergenza con una chiave
per dadi ruota o una barra di metallo
temprato.
5 Fissare saldamente i cavi o le
catene all’occhiello di traino di
emergenza.
Fare attenzione a non danneggiare la car-
rozzeria.
6 Salire sul veicolo trainato e avviare
il sistema ibrido.
Spegnere la funzione di frenata di assi- stenza al parcheggio. (Se in dotazione):
 P.410
Se il sistema ibrido non si avvia, portare l’interruttore di alimentazione su ON.
7 Portare la leva del cambio su N e
disinserire il freno di stazionamento.
Se non è possibile spostare la leva del cam-
bio: P.316
■Durante il traino
Se il sistema ibrido è spento, sia il servo- sterzo che il servofreno non funzionano e quindi sterzare il veicolo o frenarlo risulterà
più difficile.
■Chiave per dadi ruota
Veicoli provvisti di chiave per dadi ruota: La chiave per dadi ruota si trova nella borsa degli attrezzi. ( P.565, 575)

549
7
7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
 Perdite di liquidi sotto al veicolo
(Il gocciolamento di acqua
dall’impianto dell’aria condizionata
dopo l’uso è normale).
 Pneumatici che sembrano forati o
usura irregolare degli pneumatici
 Lancetta del termometro refrigerante
del motore costantemente più in alto
del normale.
 Variazioni del timbro di scarico
 Sibilo eccessivo prodotto dagli pneu-
matici in curva
 Rumori anomali provenienti dal
sistema delle sospensioni
 Battito in testa o altri rumori prove-
nienti dal sistema ibrido
 Il motore ha dei vuoti, esita o fun-
ziona in modo irregolare
 Evidente calo di potenza
 Il veicolo tira notevolmente da un
lato durante la frenata
 Il veicolo tira notevolmente da un
lato durante la guida su strada piana
 Perdita di efficacia dei freni, pedale
spugnoso o che affonda quasi fino al
pianale
Se si ritiene che siano pre-
senti anomalie
Se si rileva uno dei seguenti sin-
tomi, è probabile che il veicolo
richieda una messa a punto o ripa-
razione. Rivolgersi al più presto a
un concessionario o un’officina
autorizzata Toyota, o a un’altra
officina di fiducia.
Sintomi visibili
Sintomi acustici
Sintomi operativi

5507-2. Azioni da intraprendere in una situazione di emergenza
■Spia di allarme impianto frenante (cicalino di allarme)
■Spia di allarme impianto frenante
■Spia di allarme impianto di ricarica
Se si accende una spia di allarme o suona un cicalino di
allarme
Se una spia di allarme si accende o lampeggia, eseguire con calma le
seguenti operazioni. Se una spia si accende o lampeggia, ma poi si spegne,
non indica necessariamente un’anomalia del sistema. Tuttavia, se il pro-
blema persiste, far controllare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Azioni in caso di attivazione di una spia di allarme o di un cicalino di
allarme
Spia di allarmeDettagli/Azioni
(Rossa)
Indica che:
 il livello del liquido freni è basso; oppure
 l’impianto frenante non funziona correttamente
 Arrestare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia. Con-
tinuare a guidare potrebbe essere pericoloso.
Spia di allarmeDettagli/Azioni
(Gialla)
Indica un’anomalia nel:
 sistema del freno di stazionamento;
 sistema di frenata rigenerativa; oppure
 impianto frenante a gestione elettronica
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Spia di allarmeDettagli/Azioni
Indica un’anomalia nell’impianto di ricarica del veicolo
 Arrestare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia.
