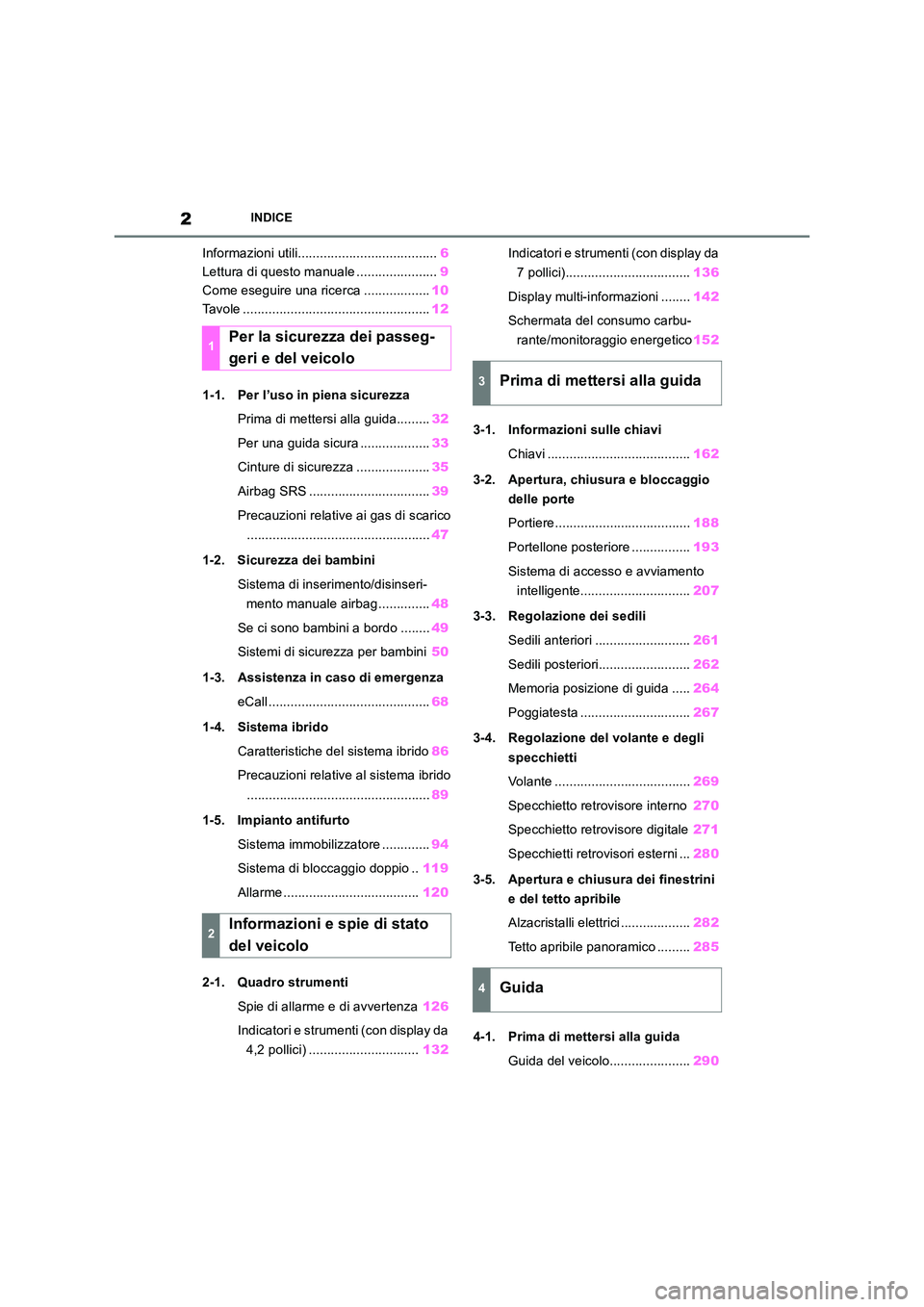

2INDICE
Informazioni utili......................................6
Lettura di questo manuale ...................... 9
Come eseguire una ricerca .................. 10
Tavole ................................................... 12
1-1. Per l’uso in piena sicurezza
Prima di mettersi alla guida......... 32
Per una guida sicura ................... 33
Cinture di sicurezza .................... 35
Airbag SRS ................................. 39
Precauzioni relative ai gas di scarico
.................................................. 47
1-2. Sicurezza dei bambini
Sistema di inserimento/disinseri-
mento manuale airbag.............. 48
Se ci sono bambini a bordo ........ 49
Sistemi di sicurezza per bambini 50
1-3. Assistenza in caso di emergenza
eCall ............................................ 68
1-4. Sistema ibrido
Caratteristiche del sistema ibrido 86
Precauzioni relative al sistema ibrido
.................................................. 89
1-5. Impianto antifurto
Sistema immobilizzatore ............. 94
Sistema di bloccaggio doppio .. 119
Allarme ..................................... 120
2-1. Quadro strumenti
Spie di allarme e di avvertenza 126
Indicatori e strumenti (con display da
4,2 pollici) .............................. 132
Indicatori e strumenti (con display da
7 pollici).................................. 136
Display multi-informazioni ........ 142
Schermata del consumo carbu-
rante/monitoraggio energetico 152
3-1. Informazioni sulle chiavi
Chiavi ....................................... 162
3-2. Apertura, chiusura e bloccaggio
delle porte
Portiere..................................... 188
Portellone posteriore ................ 193
Sistema di accesso e avviamento
intelligente.............................. 207
3-3. Regolazione dei sedili
Sedili anteriori .......................... 261
Sedili posteriori......................... 262
Memoria posizione di guida ..... 264
Poggiatesta .............................. 267
3-4. Regolazione del volante e degli
specchietti
Volante ..................................... 269
Specchietto retrovisore interno 270
Specchietto retrovisore digitale 271
Specchietti retrovisori esterni ... 280
3-5. Apertura e chiusura dei finestrini
e del tetto apribile
Alzacristalli elettrici ................... 282
Tetto apribile panoramico ......... 285
4-1. Prima di mettersi alla guida
Guida del veicolo...................... 290
1Per la sicurezza dei passeg-
geri e del veicolo
2Informazioni e spie di stato
del veicolo
3Prima di mettersi alla guida
4Guida

15Tavole

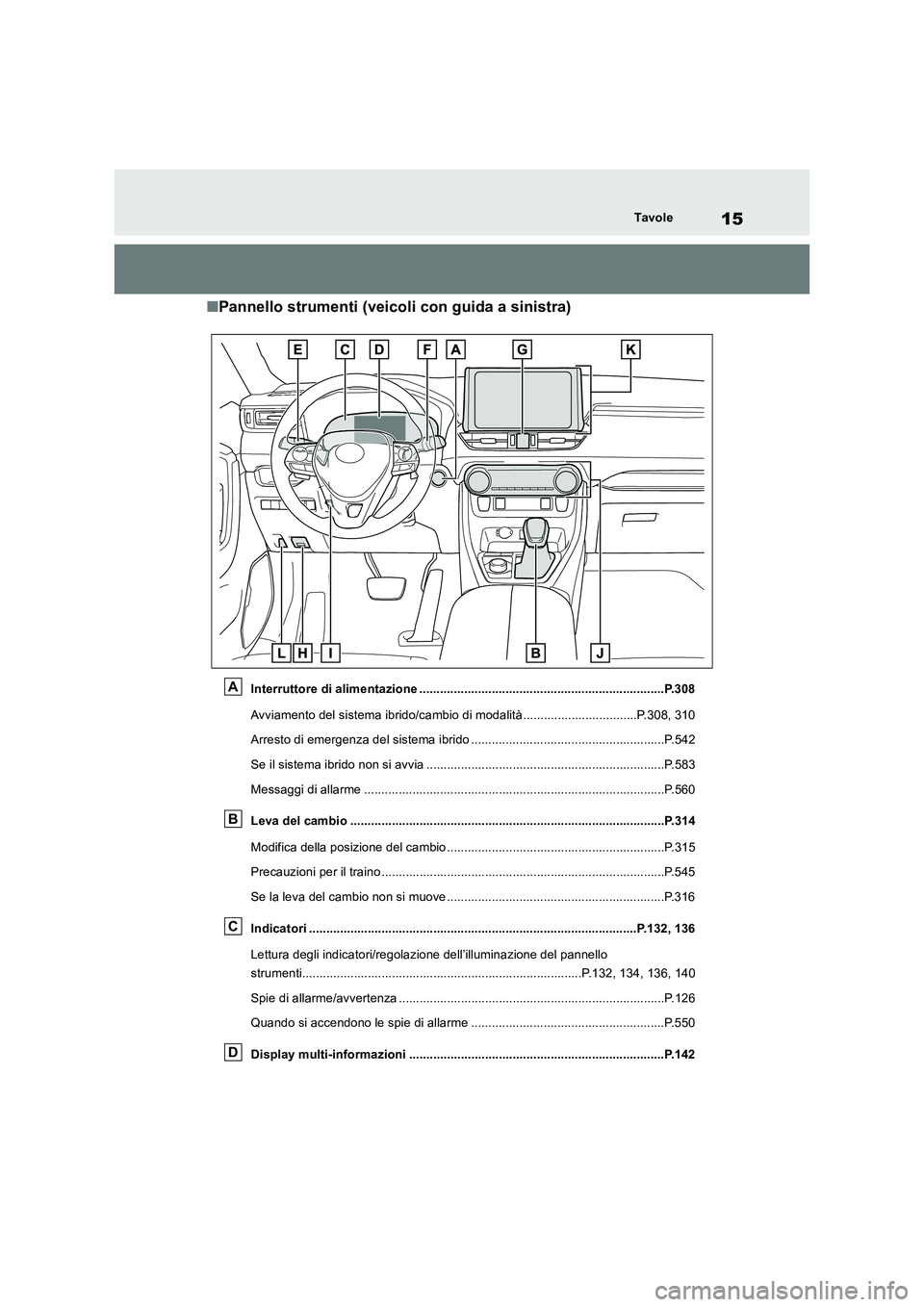

■Pannello strumenti (veicoli con guida a sinistra)
Interruttore di alimentazione .......................................................................P.308
Avviamento del sistema ibrido/cambio di modalità.................................P.308, 310
Arresto di emergenza del sistema ibrido ........................................................P.542
Se il sistema ibrido non si avvia .....................................................................P.583
Messaggi di allarme .......................................................................................P.560
Leva del cambio ...........................................................................................P.314
Modifica della posizione del cambio ...............................................................P.315
Precauzioni per il traino ..................................................................................P.545
Se la leva del cambio non si muove ...............................................................P.316
Indicatori ...............................................................................................P.132, 136
Lettura degli indicatori/regolazione dell’illuminazione del pannello
strumenti.................................................................................P.132, 134, 136, 140
Spie di allarme/avvertenza .............................................................................P.126
Quando si accendono le spie di allarme ........................................................P.550
Display multi-informazioni ..........................................................................P.142A
B
C
D

16Tavole

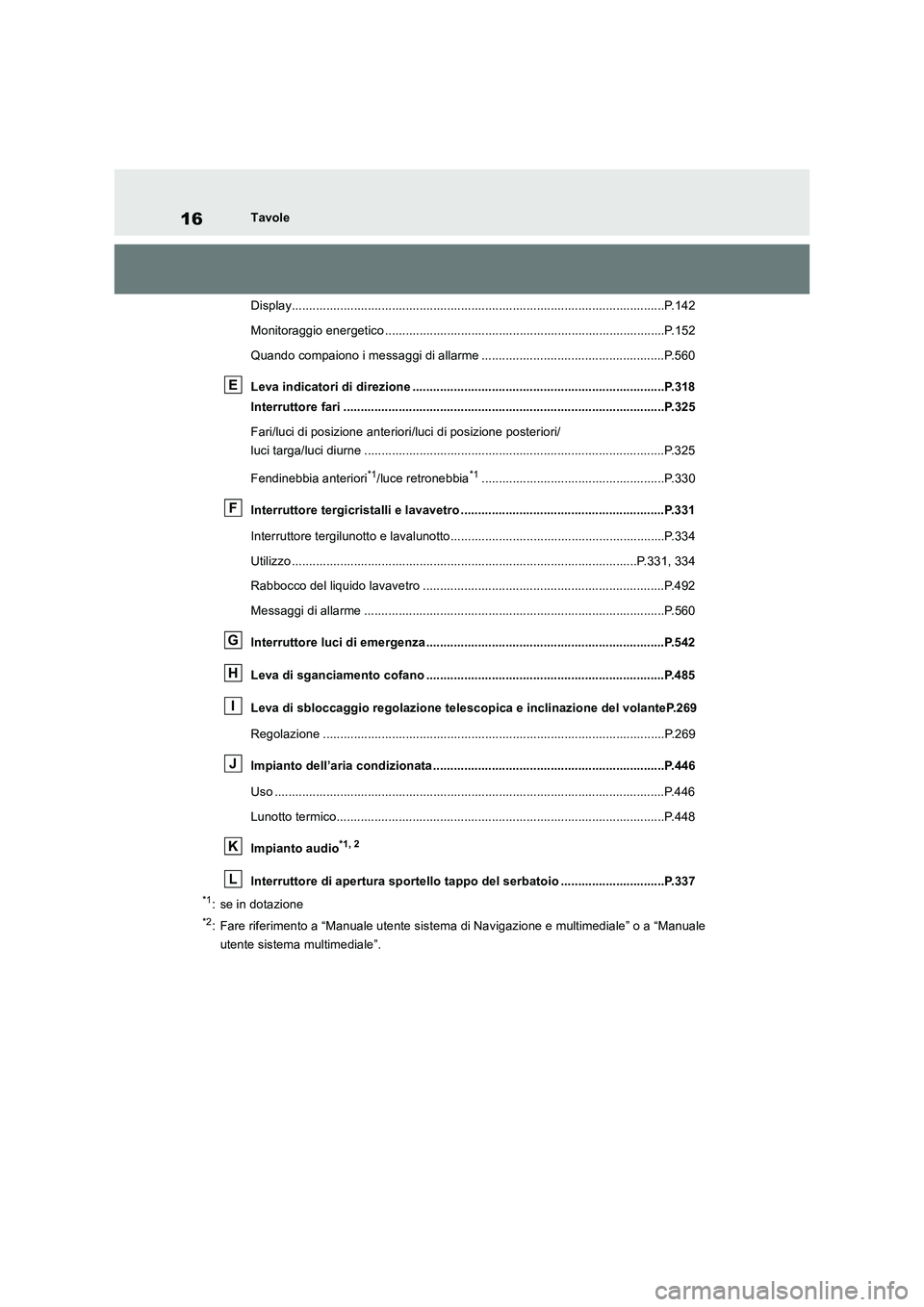

Display............................................................................................................P.142
Monitoraggio energetico .................................................................................P.152
Quando compaiono i messaggi di allarme .....................................................P.560
Leva indicatori di direzione .........................................................................P.318
Interruttore fari .............................................................................................P.325
Fari/luci di posizione anteriori/luci di posizione posteriori/
luci targa/luci diurne .......................................................................................P.325
Fendinebbia anteriori
*1/luce retronebbia*1.....................................................P.330
Interruttore tergicristalli e lavavetro ...........................................................P.331
Interruttore tergilunotto e lavalunotto..............................................................P.334
Utilizzo ....................................................................................................P.331, 334
Rabbocco del liquido lavavetro ......................................................................P.492
Messaggi di allarme .......................................................................................P.560
Interruttore luci di emergenza .....................................................................P.542
Leva di sganciamento cofano .....................................................................P.485
Leva di sbloccaggio regolazione telescopica e inclinazione del volanteP.269
Regolazione ...................................................................................................P.269
Impianto dell’aria condizionata ...................................................................P.446
Uso .................................................................................................................P.446
Lunotto termico...............................................................................................P.448
Impianto audio
*1, 2
Interruttore di apertura sportello tappo del serbatoio ..............................P.337
*1: se in dotazione
*2: Fare riferimento a “Manuale utente sistema di Navigazione e multimediale” o a “Manuale
utente sistema multimediale”.
E
F
G
H
I
J
K
L

18Tavole

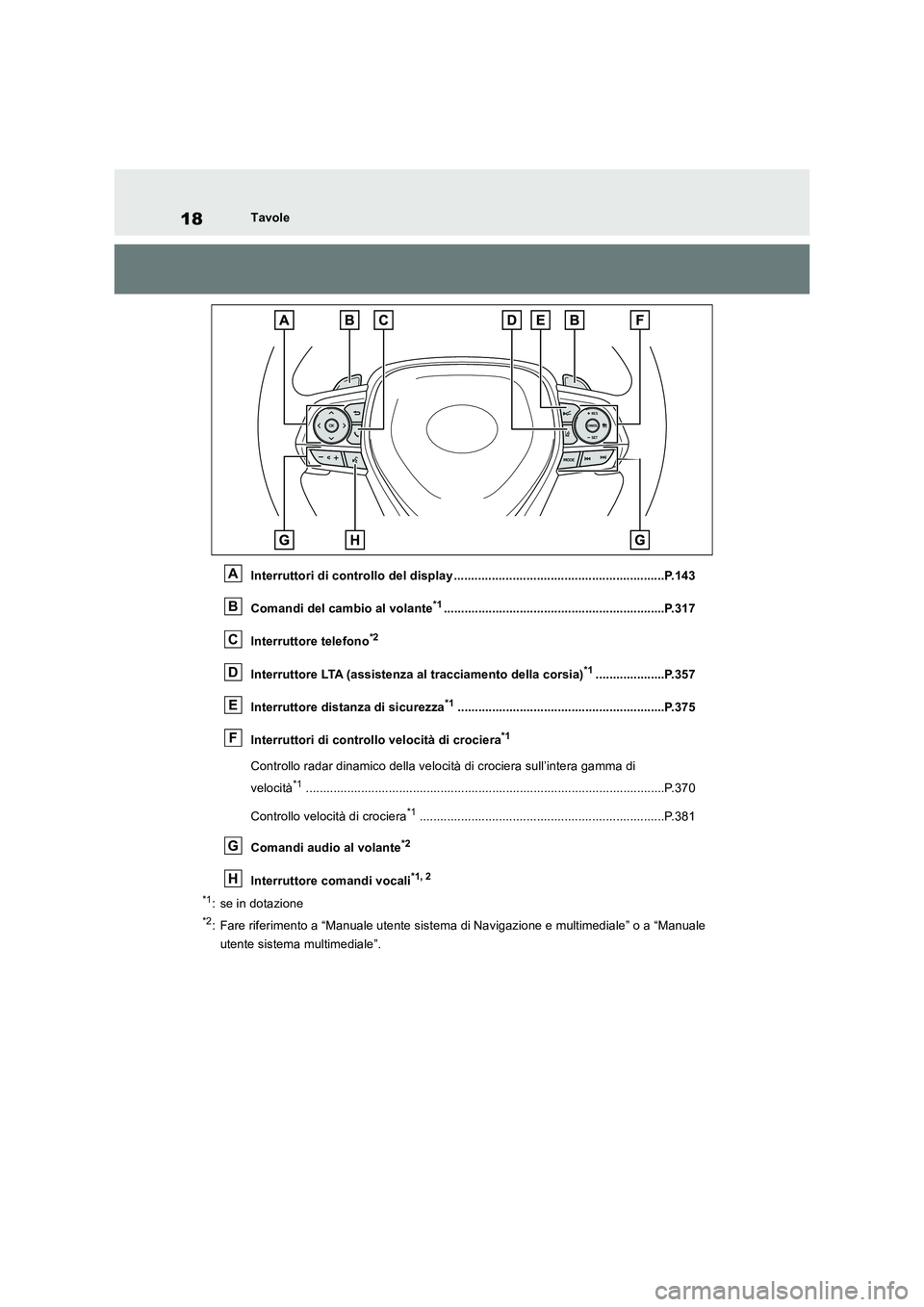

Interruttori di controllo del display .............................................................P.143
Comandi del cambio al volante
*1................................................................P.317
Interruttore telefono
*2
Interruttore LTA (assistenza al tracciamento della corsia)*1....................P.357
Interruttore distanza di sicurezza
*1............................................................P.375
Interruttori di controllo velocità di crociera
*1
Controllo radar dinamico della velocità di crociera sull’intera gamma di
velocità
*1........................................................................................................P.370
Controllo velocità di crociera
*1.......................................................................P.381
Comandi audio al volante
*2
Interruttore comandi vocali*1, 2
*1
: se in dotazione
*2: Fare riferimento a “Manuale utente sistema di Navigazione e multimediale” o a “Manuale
utente sistema multimediale”.
A
B
C
D
E
F
G
H

23Tavole

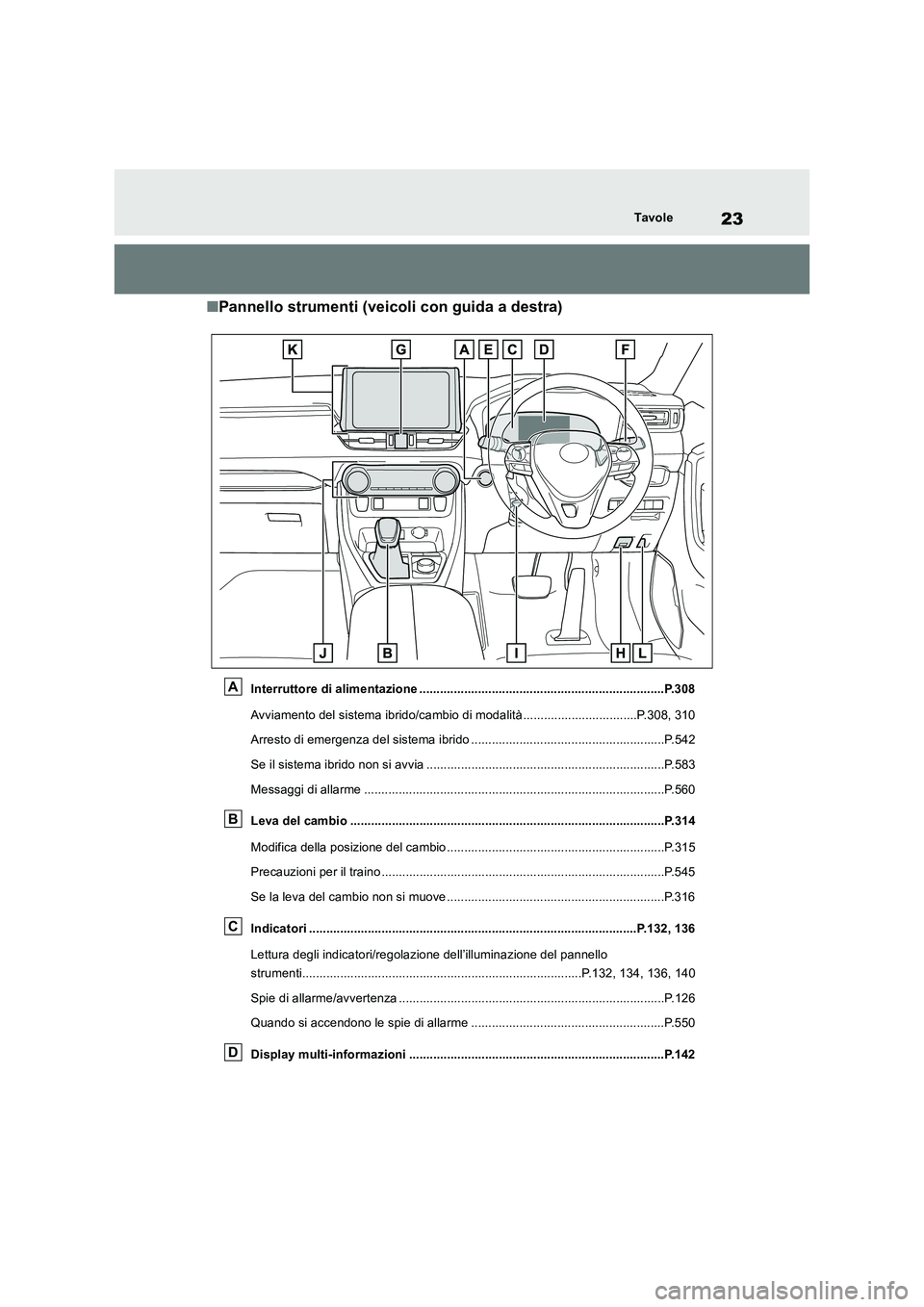

■Pannello strumenti (veicoli con guida a destra)
Interruttore di alimentazione .......................................................................P.308
Avviamento del sistema ibrido/cambio di modalità.................................P.308, 310
Arresto di emergenza del sistema ibrido ........................................................P.542
Se il sistema ibrido non si avvia .....................................................................P.583
Messaggi di allarme .......................................................................................P.560
Leva del cambio ...........................................................................................P.314
Modifica della posizione del cambio ...............................................................P.315
Precauzioni per il traino ..................................................................................P.545
Se la leva del cambio non si muove ...............................................................P.316
Indicatori ...............................................................................................P.132, 136
Lettura degli indicatori/regolazione dell’illuminazione del pannello
strumenti.................................................................................P.132, 134, 136, 140
Spie di allarme/avvertenza .............................................................................P.126
Quando si accendono le spie di allarme ........................................................P.550
Display multi-informazioni ..........................................................................P.142A
B
C
D

24Tavole

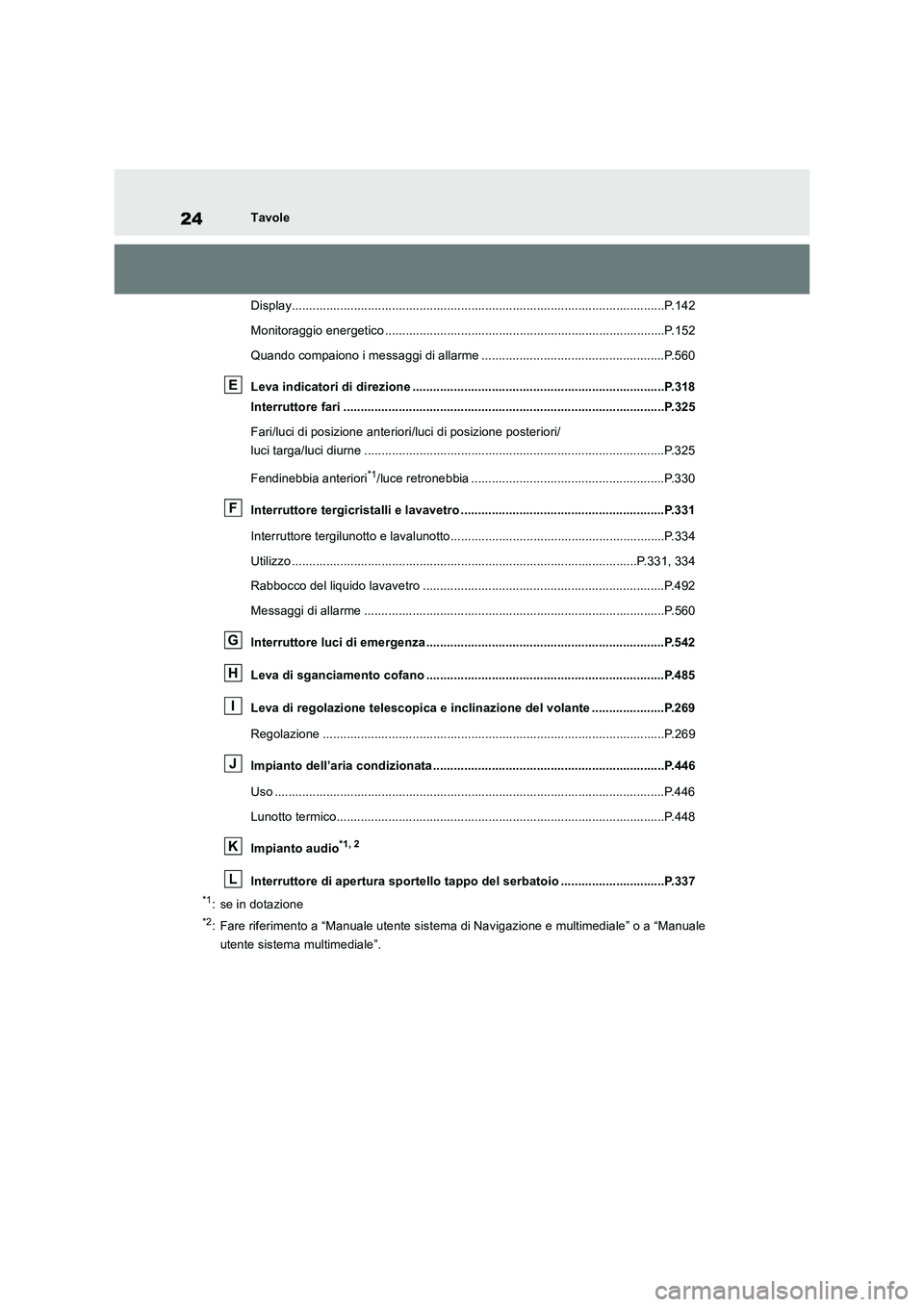

Display............................................................................................................P.142
Monitoraggio energetico .................................................................................P.152
Quando compaiono i messaggi di allarme .....................................................P.560
Leva indicatori di direzione .........................................................................P.318
Interruttore fari .............................................................................................P.325
Fari/luci di posizione anteriori/luci di posizione posteriori/
luci targa/luci diurne .......................................................................................P.325
Fendinebbia anteriori
*1/luce retronebbia ........................................................P.330
Interruttore tergicristalli e lavavetro ...........................................................P.331
Interruttore tergilunotto e lavalunotto..............................................................P.334
Utilizzo ....................................................................................................P.331, 334
Rabbocco del liquido lavavetro ......................................................................P.492
Messaggi di allarme .......................................................................................P.560
Interruttore luci di emergenza .....................................................................P.542
Leva di sganciamento cofano .....................................................................P.485
Leva di regolazione telescopica e inclinazione del volante .....................P.269
Regolazione ...................................................................................................P.269
Impianto dell’aria condizionata ...................................................................P.446
Uso .................................................................................................................P.446
Lunotto termico...............................................................................................P.448
Impianto audio
*1, 2
Interruttore di apertura sportello tappo del serbatoio ..............................P.337
*1: se in dotazione
*2: Fare riferimento a “Manuale utente sistema di Navigazione e multimediale” o a “Manuale
utente sistema multimediale”.
E
F
G
H
I
J
K
L

26Tavole
Interruttori di controllo del display .............................................................P.143
Comandi del cambio al volante
*1................................................................P.317
Interruttore telefono
*2
Interruttore LTA (assistenza al tracciamento della corsia)*1....................P.357
Interruttore distanza di sicurezza
*1............................................................P.375
Interruttori di controllo velocità di crociera
*1
Controllo radar dinamico della velocità di crociera sull’intera gamma di
velocità
*1........................................................................................................P.370
Controllo velocità di crociera
*1.......................................................................P.381
Comandi audio al volante
*2
Interruttore comandi vocali*1, 2
*1
: se in dotazione
*2: Fare riferimento a “Manuale utente sistema di Navigazione e multimediale” o a “Manuale
utente sistema multimediale”.
A
B
C
D
E
F
G
H

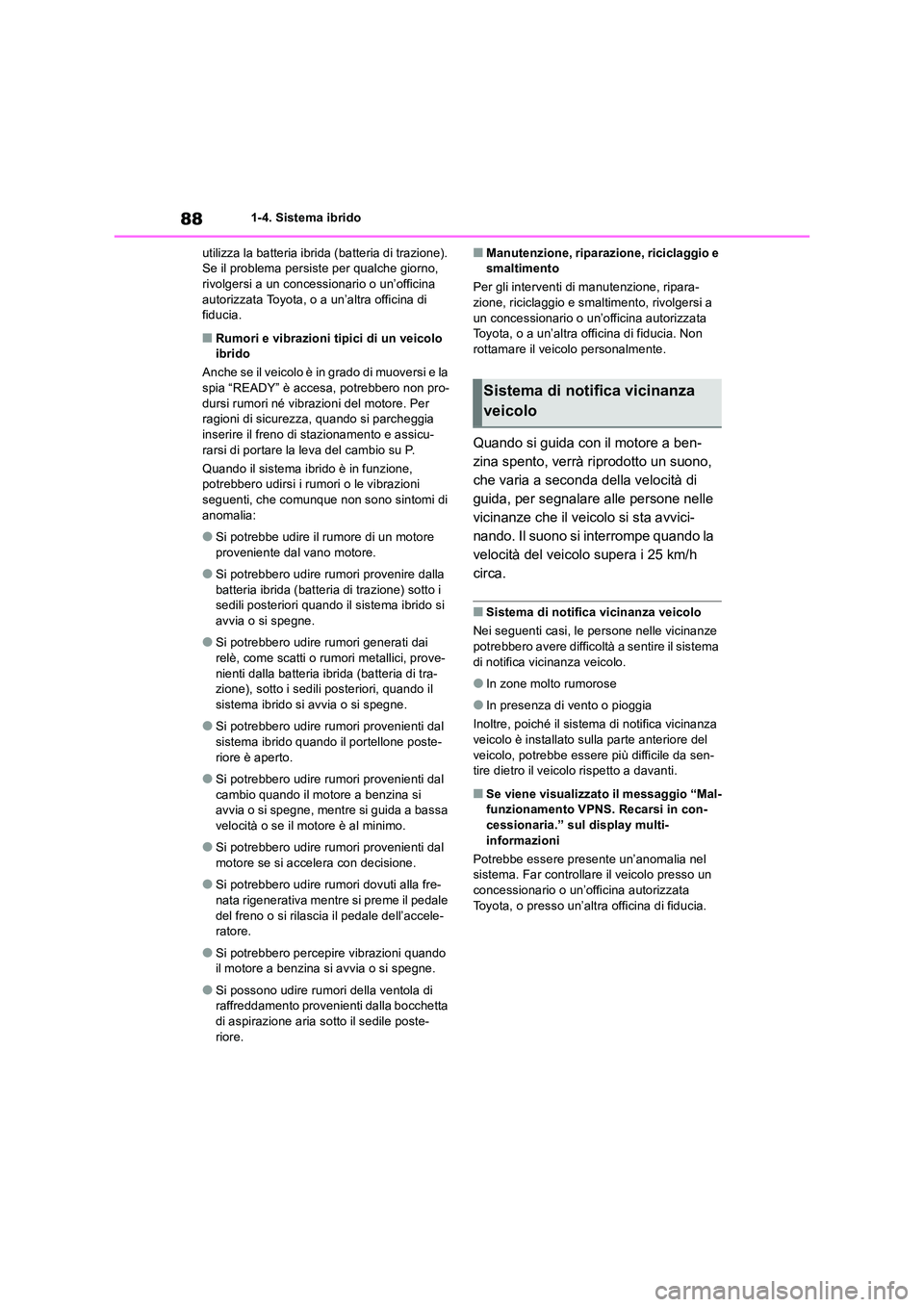

881-4. Sistema ibrido
utilizza la batteria ibrida (batteria di trazione). Se il problema persiste per qualche giorno, rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di fiducia.
■Rumori e vibrazioni tipici di un veicolo ibrido
Anche se il veicolo è in grado di muoversi e la
spia “READY” è accesa, potrebbero non pro- dursi rumori né vibrazioni del motore. Per ragioni di sicurezza, quando si parcheggia
inserire il freno di stazionamento e assicu- rarsi di portare la leva del cambio su P.
Quando il sistema ibrido è in funzione, potrebbero udirsi i rumori o le vibrazioni
seguenti, che comunque non sono sintomi di anomalia:
●Si potrebbe udire il rumore di un motore proveniente dal vano motore.
●Si potrebbero udire rumori provenire dalla batteria ibrida (batteria di trazione) sotto i sedili posteriori quando il sistema ibrido si
avvia o si spegne.
●Si potrebbero udire rumori generati dai
relè, come scatti o rumori metallici, prove- nienti dalla batteria ibrida (batteria di tra-zione), sotto i sedili posteriori, quando il
sistema ibrido si avvia o si spegne.
●Si potrebbero udire rumori provenienti dal
sistema ibrido quando il portellone poste- riore è aperto.
●Si potrebbero udire rumori provenienti dal cambio quando il motore a benzina si avvia o si spegne, mentre si guida a bassa
velocità o se il motore è al minimo.
●Si potrebbero udire rumori provenienti dal
motore se si accelera con decisione.
●Si potrebbero udire rumori dovuti alla fre-
nata rigenerativa mentre si preme il pedale del freno o si rilascia il pedale dell’accele-ratore.
●Si potrebbero percepire vibrazioni quando il motore a benzina si avvia o si spegne.
●Si possono udire rumori della ventola di raffreddamento provenienti dalla bocchetta
di aspirazione aria sotto il sedile poste- riore.
■Manutenzione, riparazione, riciclaggio e smaltimento
Per gli interventi di manutenzione, ripara- zione, riciclaggio e smaltimento, rivolgersi a
un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia. Non rottamare il veicolo personalmente.
Quando si guida con il motore a ben-
zina spento, verrà riprodotto un suono,
che varia a seconda della velocità di
guida, per segnalare alle persone nelle
vicinanze che il veicolo si sta avvici-
nando. Il suono si interrompe quando la
velocità del veicolo supera i 25 km/h
circa.
■Sistema di notifica vicinanza veicolo
Nei seguenti casi, le persone nelle vicinanze potrebbero avere difficoltà a sentire il sistema
di notifica vicinanza veicolo.
●In zone molto rumorose
●In presenza di vento o pioggia
Inoltre, poiché il sistema di notifica vicinanza veicolo è installato sulla parte anteriore del
veicolo, potrebbe essere più difficile da sen- tire dietro il veicolo rispetto a davanti.
■Se viene visualizzato il messaggio “Mal-funzionamento VPNS. Recarsi in con-
cessionaria.” sul display multi- informazioni
Potrebbe essere presente un’anomalia nel sistema. Far controllare il veicolo presso un
concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Sistema di notifica vicinanza
veicolo

921-4. Sistema ibrido
Sotto il lato destro del sedile posteriore
è presente una bocchetta di aspira-
zione aria destinata al raffreddamento
della batteria ibrida (batteria di tra-
zione). Se la bocchetta è ostruita, la
batteria ibrida (batteria di trazione)
potrebbe surriscaldarsi provocando un
calo di potenza della batteria stessa.
Quando il sensore di collisione rileva un
urto di una determinata intensità, il
sistema di interruzione di emergenza
interrompe la corrente ad alta tensione
e arresta la pompa carburante per
ridurre al minimo il rischio di folgora-
zione e perdita di carburante. Se il
sistema di interruzione di emergenza si
attiva, il veicolo non si riavvia. Per riav-
viare il sistema ibrido, rivolgersi a un
concessionario o un’officina autoriz-
zata Toyota, o a un’altra officina di fidu-
cia.
Quando si verifica un’anomalia nel
Bocchetta di aspirazione aria
batteria ibrida (batteria di tra-
zione)
NOTA
■Bocchetta di aspirazione aria batteria ibrida (batteria di trazione)
●Verificare che la bocchetta di aspira-zione aria non venga coperta, ad esem-
pio da coprisedili, protezioni di plastica o bagagli. La batteria ibrida (batteria di trazione) potrebbe surriscaldarsi e dan-
neggiarsi.
●Quando sostanze come polvere o simili
si accumulano nella bocchetta di aspira- zione aria, pulire la bocchetta con un aspirapolvere per evitare che si ostrui-
sca.
●Evitare che acqua o altre sostanze estranee penetrino nella bocchetta di
aspirazione aria in quanto potrebbero causare un cortocircuito e danneggiare la batteria ibrida (batteria di trazione).
●Non trasportare grandi quantità d’acqua nel veicolo, ad esempio bottiglioni per
distributori d’acqua. Se l’acqua dovesse rovesciarsi sulla batteria ibrida (batteria di trazione), questa potrebbe subire
danni. Far controllare il veicolo presso un concessionario o un’officina autoriz-zata Toyota, o presso un’altra officina di
fiducia.
●Sulla bocchetta di aspirazione aria è installato un filtro. Quando il filtro è visi-
bilmente sporco anche dopo aver pulito la bocchetta di aspirazione aria, si con-siglia di pulire o sostituire il filtro. Per
informazioni sulla pulizia o la sostitu- zione del filtro, fare riferimento a P.517.
●Se sul display multi-informazioni viene
visualizzato “Manutenz. neces. per componenti raffred. batteria di trazione Cons. manuale utente”, la bocchetta di
aspirazione aria e il filtro potrebbero essere intasati. Consultare P.517 per informazioni su come pulire la bocchetta
di aspirazione aria.
Sistema di interruzione di
emergenza
Messaggio di allarme del
sistema ibrido
