TOYOTA RAV4 2019 Manuel du propriétaire (in French)

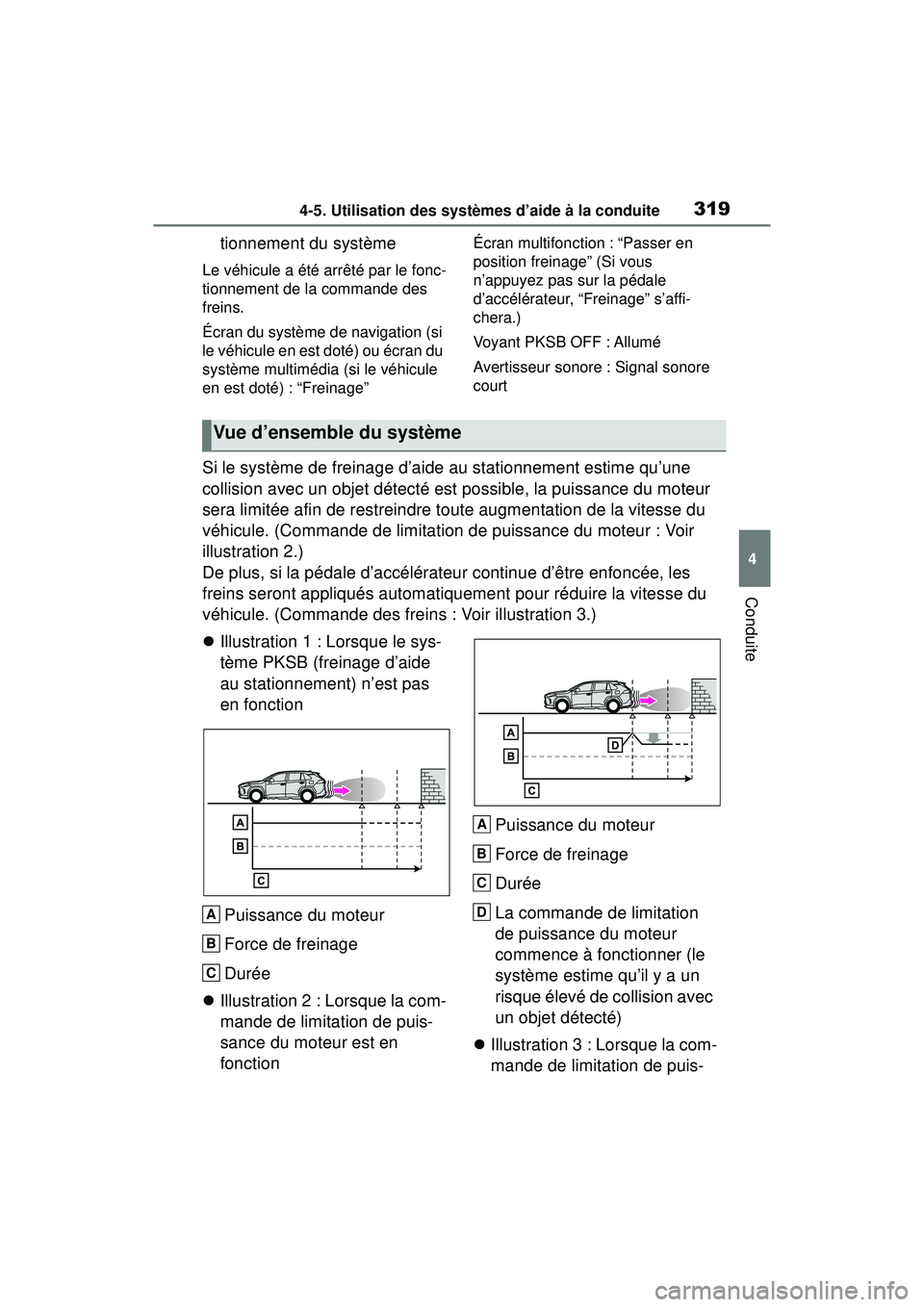

3194-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
tionnement du système
Le véhicule a été arrêté par le fonc-
tionnement de la commande des
freins.
Écran du système de navigation (si
le véhicule en est doté) ou écran du
système multimédia (si le véhicule
en est doté) : “Freinage”Écran multifonction : “Passer en
position freinage” (Si vous
n’appuyez pas sur la pédale
d’accélérateur, “Freinage” s’affi-
chera.)
Voyant PKSB OFF : Allumé
Avertisseur sonore : Signal sonore
court
Si le système de freinage d’aide au stationnement estime qu’une
collision avec un objet détecté est possible, la puissance du moteur
sera limitée afin de restreindre toute augmentation de la vitesse du
véhicule. (Commande de limitation de puissance du moteur : Voir
illustration 2.)
De plus, si la pédale d’accélérateur continue d’être enfoncée, les
freins seront appliqués automatiquement pour réduire la vitesse du
véhicule. (Commande des freins : Voir illustration 3.)

Illustration 1 : Lorsque le sys-
tème PKSB (freinage d’aide
au stationnement) n’est pas
en fonction
Puissance du moteur
Force de freinage
Durée
 Illustration 2 : Lorsque la com-
mande de limitation de puis-
sance du moteur est en
fonction Puissance du moteur
Force de freinage
Durée
La commande de limitation
de puissance du moteur
commence à fonctionner (le
système estime qu’il y a un
risque élevé de collision avec
un objet détecté)
 Illustration 3 : Lorsque la com-
mande de limitation de puis-
Vue d’ensemble du système
A
B
C
A
B
C
D

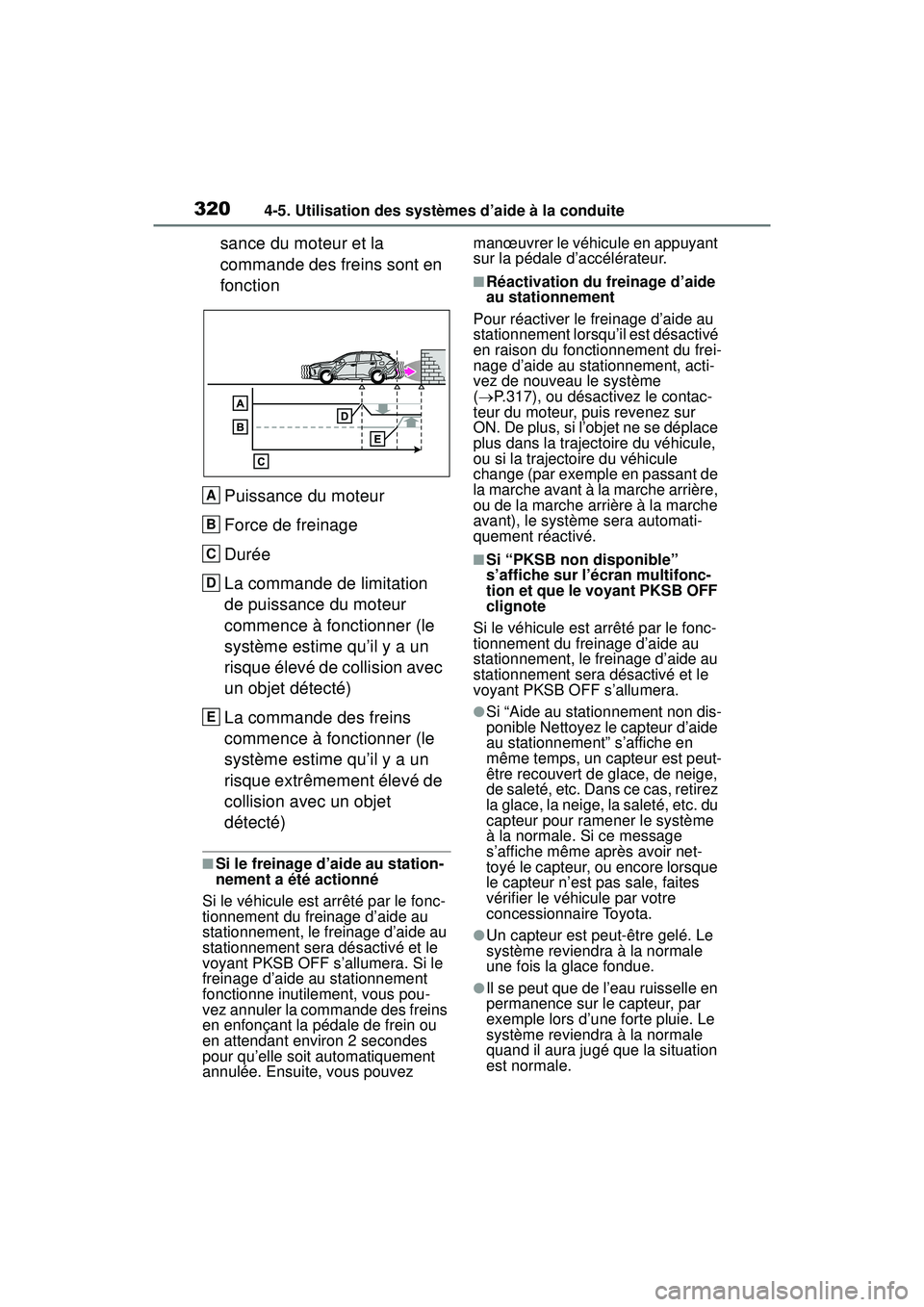

3204-5. Utilisation des systèmes d’aide à la conduite
sance du moteur et la
commande des freins sont en
fonctionPuissance du moteur
Force de freinage
Durée
La commande de limitation
de puissance du moteur
commence à fonctionner (le
système estime qu’il y a un
risque élevé de collision avec
un objet détecté)
La commande des freins
commence à fonctionner (le
système estime qu’il y a un
risque extrêmement élevé de
collision avec un objet
détecté)
■Si le freinage d’aide au station-
nement a été actionné
Si le véhicule est arrêté par le fonc-
tionnement du freinage d’aide au
stationnement, le freinage d’aide au
stationnement sera désactivé et le
voyant PKSB OFF s’allumera. Si le
freinage d’aide au stationnement
fonctionne inutilement, vous pou-
vez annuler la commande des freins
en enfonçant la pédale de frein ou
en attendant environ 2 secondes
pour qu’elle soit automatiquement
annulée. Ensuite, vous pouvez manœuvrer le véhicule en appuyant
sur la pédale d’accélérateur.
■Réactivation du freinage d’aide
au stationnement
Pour réactiver le freinage d’aide au
stationnement lorsqu’il est désactivé
en raison du fonctionnement du frei-
nage d’aide au stationnement, acti-
vez de nouveau le système
(  P.317), ou désactivez le contac-
teur du moteur, puis revenez sur
ON. De plus, si l’objet ne se déplace
plus dans la trajectoire du véhicule,
ou si la trajectoire du véhicule
change (par exemple en passant de
la marche avant à la marche arrière,
ou de la marche arrière à la marche
avant), le système sera automati-
quement réactivé.
■Si “PKSB non disponible”
s’affiche sur l’écran multifonc-
tion et que le voyant PKSB OFF
clignote
Si le véhicule est arrêté par le fonc-
tionnement du freinage d’aide au
stationnement, le freinage d’aide au
stationnement sera désactivé et le
voyant PKSB OFF s’allumera.
●Si “Aide au stationnement non dis-
ponible Nettoyez le capteur d’aide
au stationnement” s’affiche en
même temps, un capteur est peut-
être recouvert de glace, de neige,
de saleté, etc. Dans ce cas, retirez
la glace, la neige, la saleté, etc. du
capteur pour ramener le système
à la normale. Si ce message
s’affiche même après avoir net-
toyé le capteur, ou encore lorsque
le capteur n’est pas sale, faites
vérifier le véhicule par votre
concessionnaire Toyota.
●Un capteur est peut-être gelé. Le
système reviendra à la normale
une fois la glace fondue.
●Il se peut que de l’eau ruisselle en
permanence sur le capteur, par
exemple lors d’une forte pluie. Le
système reviendra à la normale
quand il aura jugé que la situation
est normale.
A
B
C
D
E

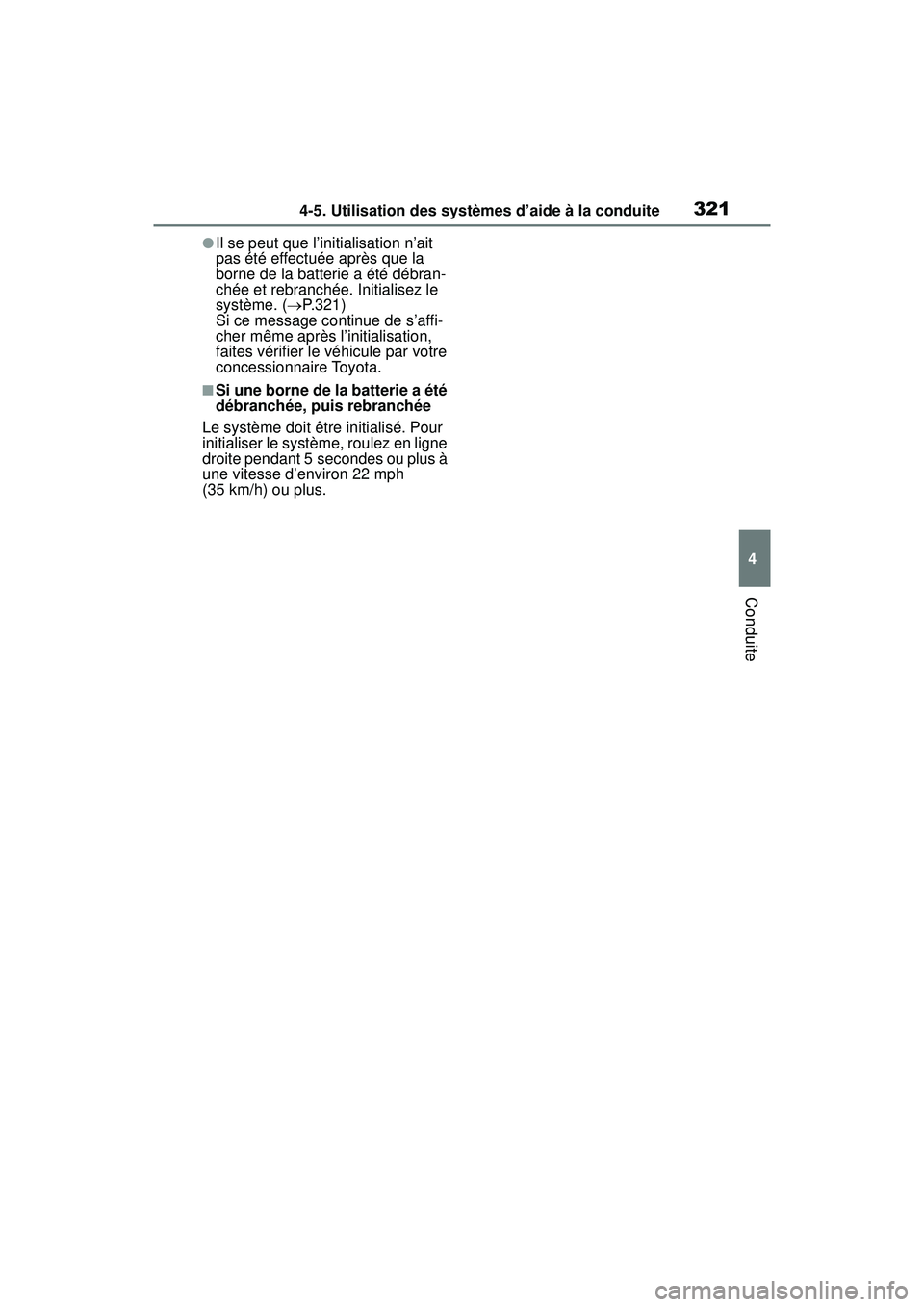

3214-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
●Il se peut que l’initialisation n’ait
pas été effectuée après que la
borne de la batterie a été débran-
chée et rebranchée. Initialisez le
système. (P.321)
Si ce message continue de s’affi-
cher même après l’initialisation,
faites vérifier le véhicule par votre
concessionnaire Toyota.
■Si une borne de la batterie a été
débranchée, puis rebranchée
Le système doit être initialisé. Pour
initialiser le système, roulez en ligne
droite pendant 5 secondes ou plus à
une vitesse d’environ 22 mph
(35 km/h) ou plus.

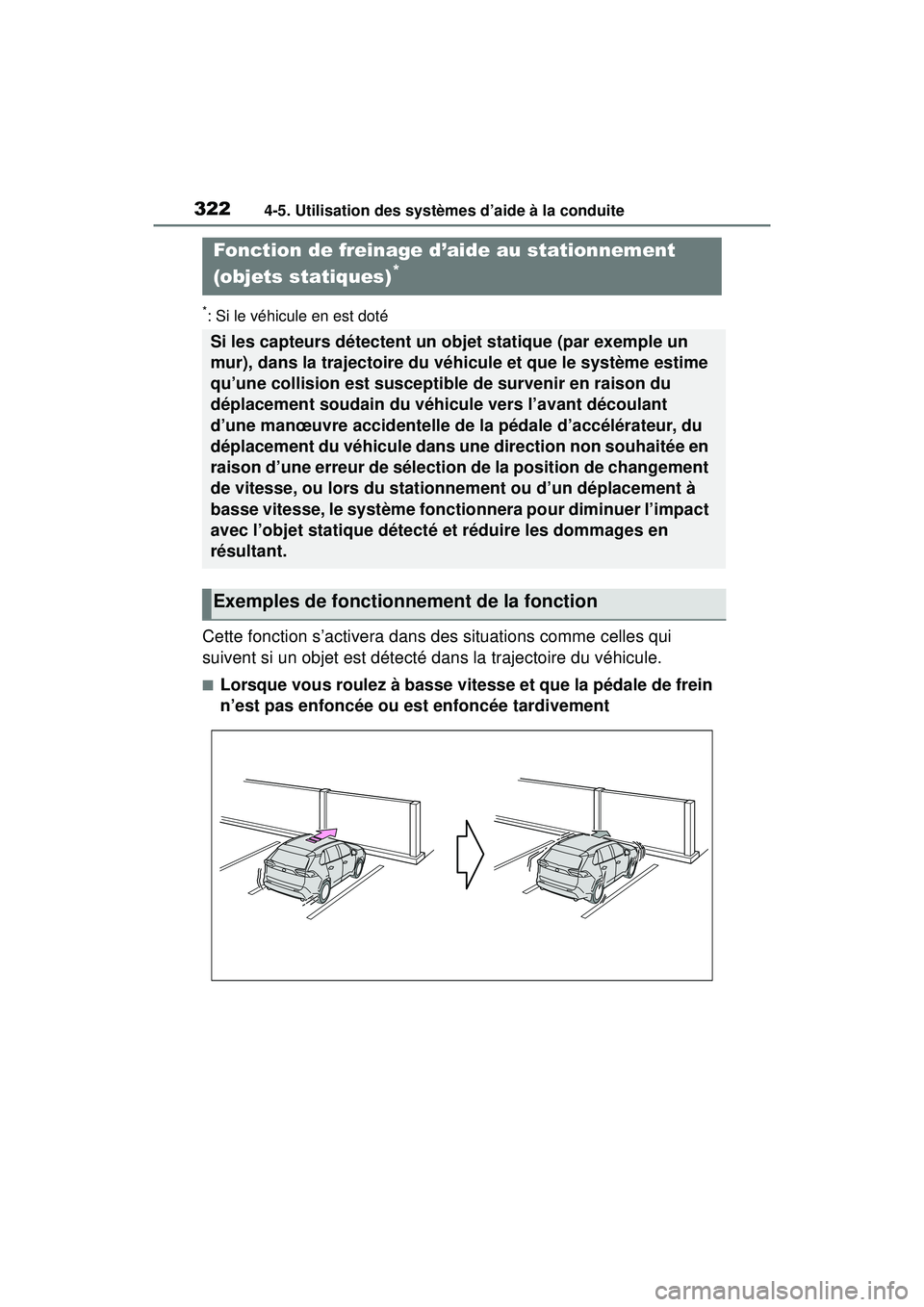

3224-5. Utilisation des systèmes d’aide à la conduite
*: Si le véhicule en est doté
Cette fonction s’activera dans des situations comme celles qui
suivent si un objet est détecté dans la trajectoire du véhicule.
■Lorsque vous roulez à basse vitesse et que la pédale de frein
n’est pas enfoncée ou est enfoncée tardivement
Fonction de freinage d’aide au stationnement
(objets statiques)
*
Si les capteurs détectent un objet statique (par exemple un
mur), dans la trajectoire du véhicule et que le système estime
qu’une collision est susceptible de survenir en raison du
déplacement soudain du véhicule vers l’avant découlant
d’une manœuvre accidentelle de la pédale d’accélérateur, du
déplacement du véhicule dans une direction non souhaitée en
raison d’une erreur de sélection de la position de changement
de vitesse, ou lors du stationnement ou d’un déplacement à
basse vitesse, le système fonctionnera pour diminuer l’impact
avec l’objet statique détecté et réduire les dommages en
résultant.
Exemples de fonctionnement de la fonction

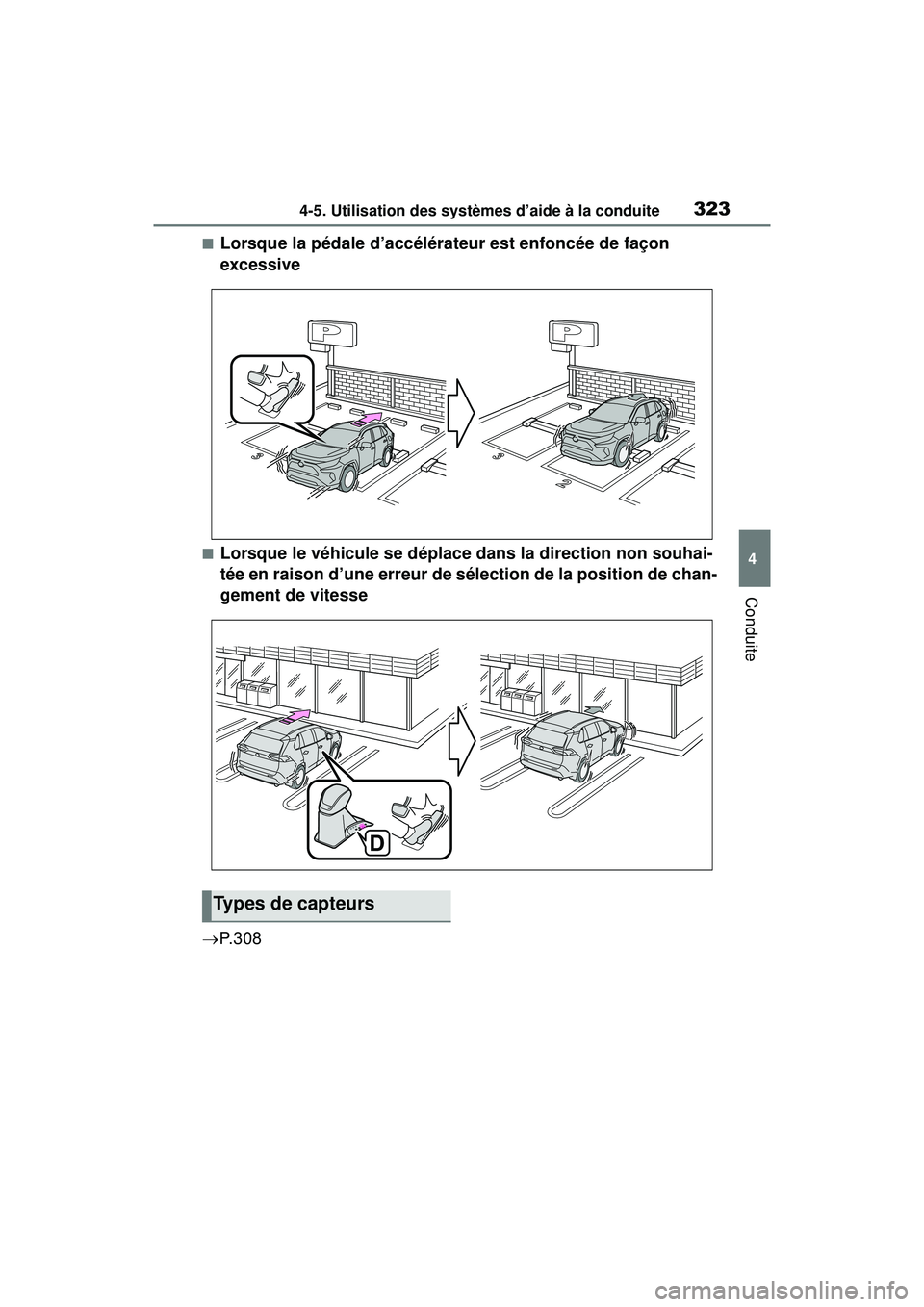

3234-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
■Lorsque la pédale d’accélérateur est enfoncée de façon
excessive
■Lorsque le véhicule se déplace dans la direction non souhai-
tée en raison d’une erreur de sélection de la position de chan-
gement de vitesse
 P. 3 0 8
Types de capteurs

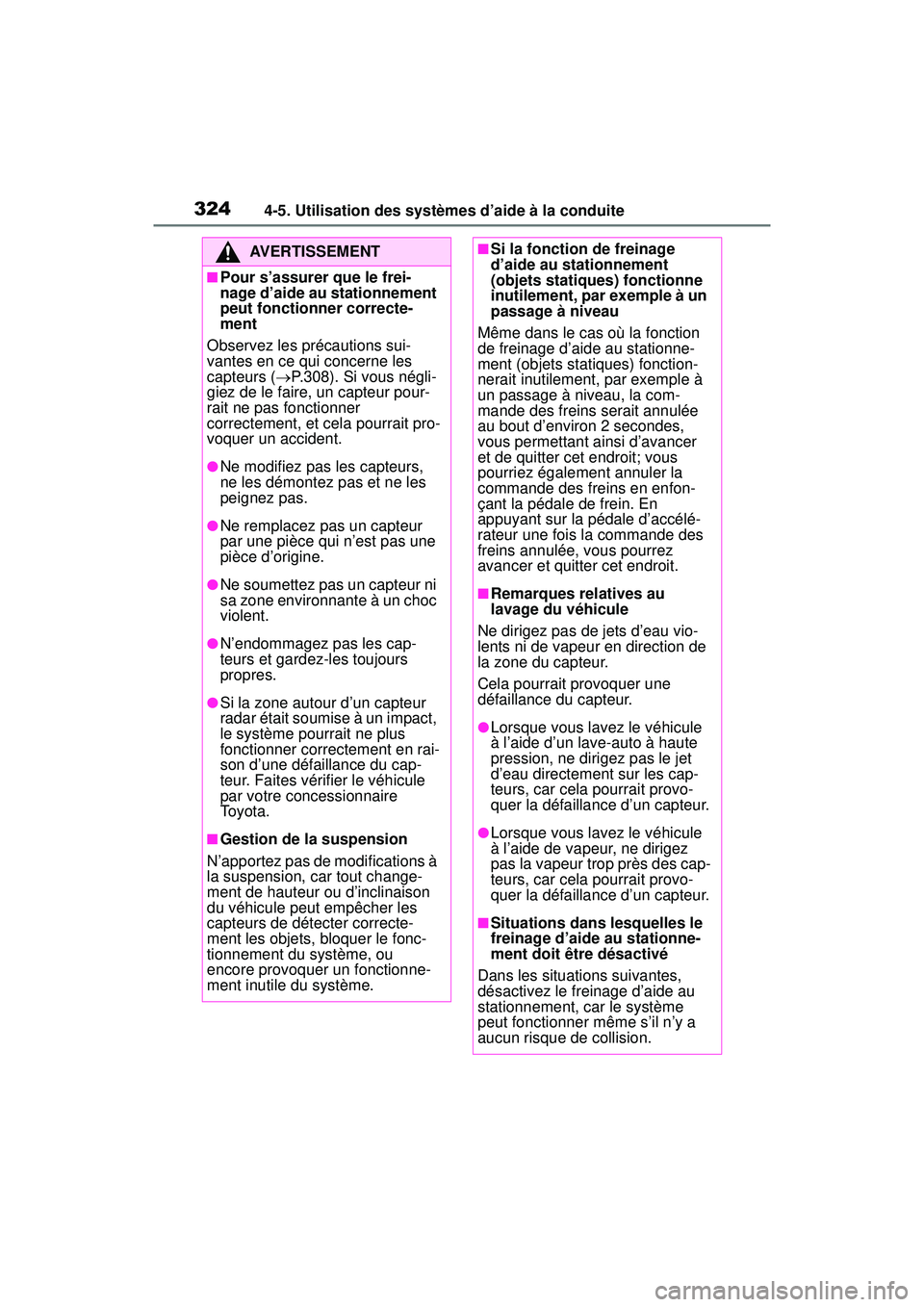

3244-5. Utilisation des systèmes d’aide à la conduite
AVERTISSEMENT
■Pour s’assurer que le frei-
nage d’aide au stationnement
peut fonctionner correcte-
ment
Observez les précautions sui-
vantes en ce qui concerne les
capteurs ( P.308). Si vous négli-
giez de le faire, un capteur pour-
rait ne pas fonctionner
correctement, et cela pourrait pro-
voquer un accident.
●Ne modifiez pas les capteurs,
ne les démontez pas et ne les
peignez pas.
●Ne remplacez pas un capteur
par une pièce qui n’est pas une
pièce d’origine.
●Ne soumettez pas un capteur ni
sa zone environnante à un choc
violent.
●N’endommagez pas les cap-
teurs et gardez-les toujours
propres.
●Si la zone autour d’un capteur
radar était soumise à un impact,
le système pourrait ne plus
fonctionner correctement en rai-
son d’une défaillance du cap-
teur. Faites vérifier le véhicule
par votre concessionnaire
To y o t a .
■Gestion de la suspension
N’apportez pas de modifications à
la suspension, car tout change-
ment de hauteur ou d’inclinaison
du véhicule peut empêcher les
capteurs de détecter correcte-
ment les objets, bloquer le fonc-
tionnement du système, ou
encore provoquer un fonctionne-
ment inutile du système.
■Si la fonction de freinage
d’aide au stationnement
(objets statiques) fonctionne
inutilement, par exemple à un
passage à niveau
Même dans le cas où la fonction
de freinage d’aide au stationne-
ment (objets statiques) fonction-
nerait inutilement, par exemple à
un passage à niveau, la com-
mande des freins serait annulée
au bout d’environ 2 secondes,
vous permettant ainsi d’avancer
et de quitter cet endroit; vous
pourriez également annuler la
commande des freins en enfon-
çant la pédale de frein. En
appuyant sur la pédale d’accélé-
rateur une fois la commande des
freins annulée, vous pourrez
avancer et quitter cet endroit.
■Remarques relatives au
lavage du véhicule
Ne dirigez pas de jets d’eau vio-
lents ni de vapeur en direction de
la zone du capteur.
Cela pourrait provoquer une
défaillance du capteur.
●Lorsque vous lavez le véhicule
à l’aide d’un lave-auto à haute
pression, ne dirigez pas le jet
d’eau directement sur les cap-
teurs, car cela pourrait provo-
quer la défaillance d’un capteur.
●Lorsque vous lavez le véhicule
à l’aide de vapeur, ne dirigez
pas la vapeur trop près des cap-
teurs, car cela pourrait provo-
quer la défaillance d’un capteur.
■Situations dans lesquelles le
freinage d’aide au stationne-
ment doit être désactivé
Dans les situations suivantes,
désactivez le freinage d’aide au
stationnement, car le système
peut fonctionner même s’il n’y a
aucun risque de collision.

3254-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
■Le freinage d’aide au stationne-
ment (objets statiques) fonc-
tionnera lorsque
La fonction s’activera lorsque le
voyant PKSB OFF n’est pas allumé
ou s’il clignote ( P.86, 88) et que
toutes les conditions suivantes sont
remplies :
●Commande de limitation de puis-
sance du moteur
• Le freinage d’aide au stationne- ment est activé.
• La vitesse du véhicule est de
9 mph (15 km/h) ou moins.
• Il y a un objet statique dans la tra- jectoire du véhicule et distant du
véhicule de 6 à 13 ft. (de 2 à 4 m).
• Le freinage d’aide au stationne- ment estime qu’un freinage plus
fort que la normale est nécessaire pour éviter une collision.
●Commande des freins
• La commande de limitation de puissance du moteur est en fonc-
tion
• Le freinage d’aide au stationne- ment estime qu’un freinage immé-
diat est nécessaire pour éviter une
collision.
■Le freinage d’aide au stationne-
ment (objets statiques) cessera
de fonctionner lorsque
La fonction cessera de fonctionner
si l’une des conditions suivantes est
remplie :
●Commande de limitation de puis-
sance du moteur
• Le freinage d’aide au stationne- ment est désactivé.
• Le système estime que la collision a pu être évitée avec un freinage
normal.
• L’objet statique n’est plus distant de 6 à 13 ft. (2 à 4 m) du véhicule
ou n’est plus dans la trajectoire du
véhicule.
●Commande des freins
• Le freinage d’aide au stationne- ment est désactivé.
• Il s’est écoulé environ 2 secondes
depuis l’arrêt du véhicule au
moyen de la commande des
freins.
• La pédale de frein est enfoncée après l’arrêt du véhicule au moyen
de la commande des freins.
• L’objet statique n’est plus distant de 6 à 13 ft. (2 à 4 m) du véhicule
ou n’est plus dans la trajectoire du
véhicule.
■Portée de détection de la fonc-
tion de freinage d’aide au sta-
tionnement (objets statiques)
La portée de détection de la fonction
de freinage d’aide au stationnement
(objets statiques) diffère de celle du
système intuitif d’aide au stationne-
ment. ( P.313) Par conséquent,
même si le système intuitif d’aide au
stationnement détectait un objet et
émettait un avertissement, la fonc-
AVERTISSEMENT
●Lorsque vous inspectez le véhi-
cule à l’aide d’un dispositif
d’inclinaison de châssis, d’un
dynamomètre de châssis ou
d’un rouleau libre
●Lors du chargement du véhicule
sur un bateau, un camion ou
tout autre moyen de transport
●Si la suspension a été modifiée
ou si des pneus d’une taille
autre que celle spécifiée sont
installés
●Si l’avant du véhicule est élevé
ou abaissé en raison de la
charge transportée
●Lorsqu’un équipement suscep-
tible d’obstruer un capteur est
installé, par exemple un œillet
de remorquage d’urgence, un
protecteur de pare-chocs (une
bande de garniture supplémen-
taire, etc.), un support à vélo, ou
une lame de déneigement
●Lorsque vous utilisez un lave-
auto automatique

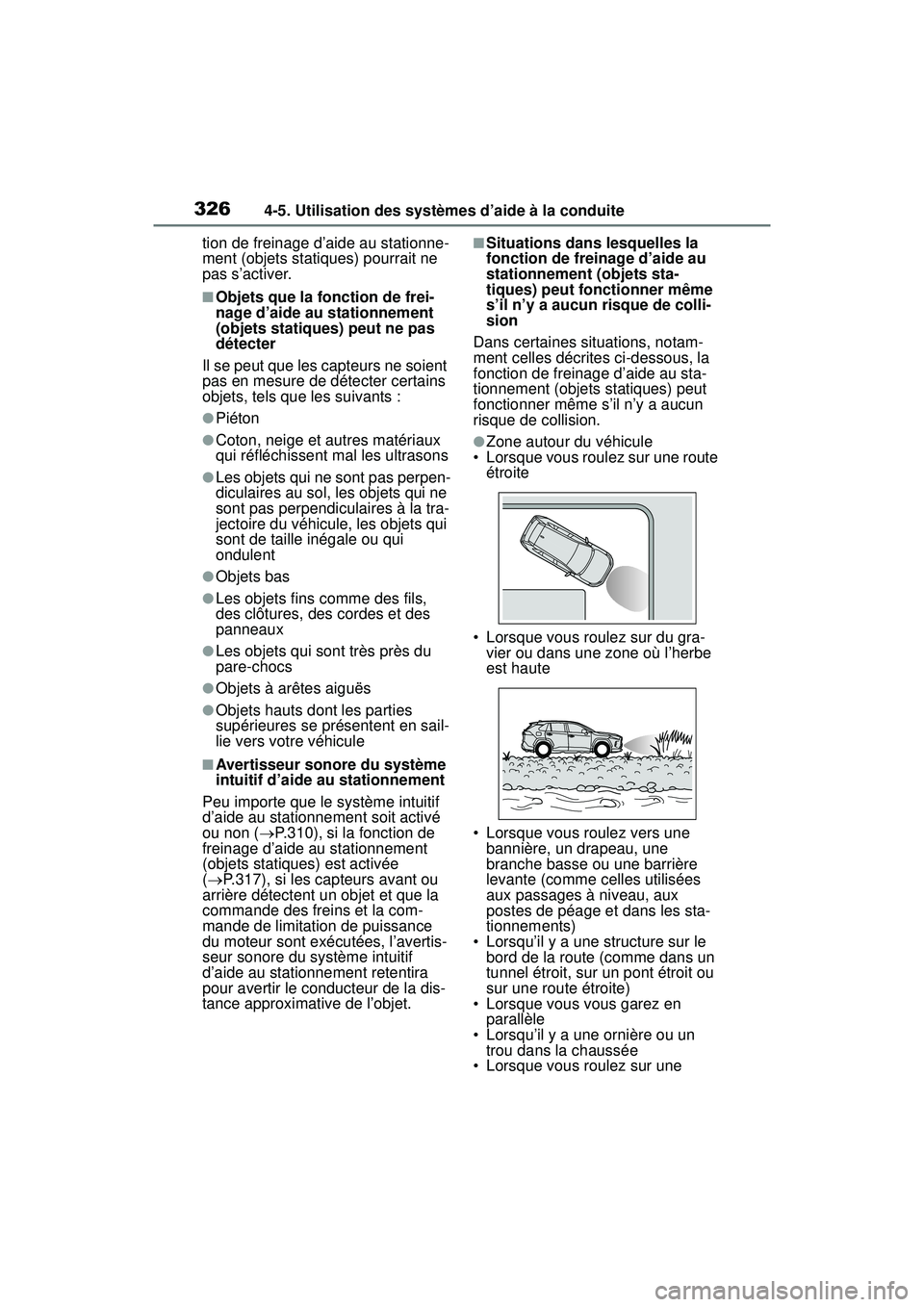

3264-5. Utilisation des systèmes d’aide à la conduite
tion de freinage d’aide au stationne-
ment (objets statiques) pourrait ne
pas s’activer.
■Objets que la fonction de frei-
nage d’aide au stationnement
(objets statiques) peut ne pas
détecter
Il se peut que les capteurs ne soient
pas en mesure de détecter certains
objets, tels que les suivants :
●Piéton
●Coton, neige et autres matériaux
qui réfléchissent mal les ultrasons
●Les objets qui ne sont pas perpen-
diculaires au sol, les objets qui ne
sont pas perpendiculaires à la tra-
jectoire du véhicule, les objets qui
sont de taille inégale ou qui
ondulent
●Objets bas
●Les objets fins comme des fils,
des clôtures, des cordes et des
panneaux
●Les objets qui sont très près du
pare-chocs
●Objets à arêtes aiguës
●Objets hauts dont les parties
supérieures se présentent en sail-
lie vers votre véhicule
■Avertisseur sonore du système
intuitif d’aide au stationnement
Peu importe que le système intuitif
d’aide au stationnement soit activé
ou non ( P.310), si la fonction de
freinage d’aide au stationnement
(objets statiques) est activée
(  P.317), si les capteurs avant ou
arrière détectent un objet et que la
commande des freins et la com-
mande de limitation de puissance
du moteur sont exécutées, l’avertis-
seur sonore du système intuitif
d’aide au stationnement retentira
pour avertir le conducteur de la dis-
tance approximative de l’objet.
■Situations dans lesquelles la
fonction de freinage d’aide au
stationnement (objets sta-
tiques) peut fonctionner même
s’il n’y a aucun risque de colli-
sion
Dans certaines situations, notam-
ment celles décrites ci-dessous, la
fonction de freinage d’aide au sta-
tionnement (objets statiques) peut
fonctionner même s’il n’y a aucun
risque de collision.
●Zone autour du véhicule
• Lorsque vous roulez sur une route étroite
• Lorsque vous roulez sur du gra- vier ou dans une zone où l’herbe
est haute
• Lorsque vous roulez vers une bannière, un drapeau, une
branche basse ou une barrière
levante (comme celles utilisées
aux passages à niveau, aux
postes de péage et dans les sta-
tionnements)
• Lorsqu’il y a une structure sur le
bord de la route (comme dans un
tunnel étroit, sur un pont étroit ou
sur une route étroite)
• Lorsque vous vous garez en parallèle
• Lorsqu’il y a une ornière ou un trou dans la chaussée
• Lorsque vous roulez sur une

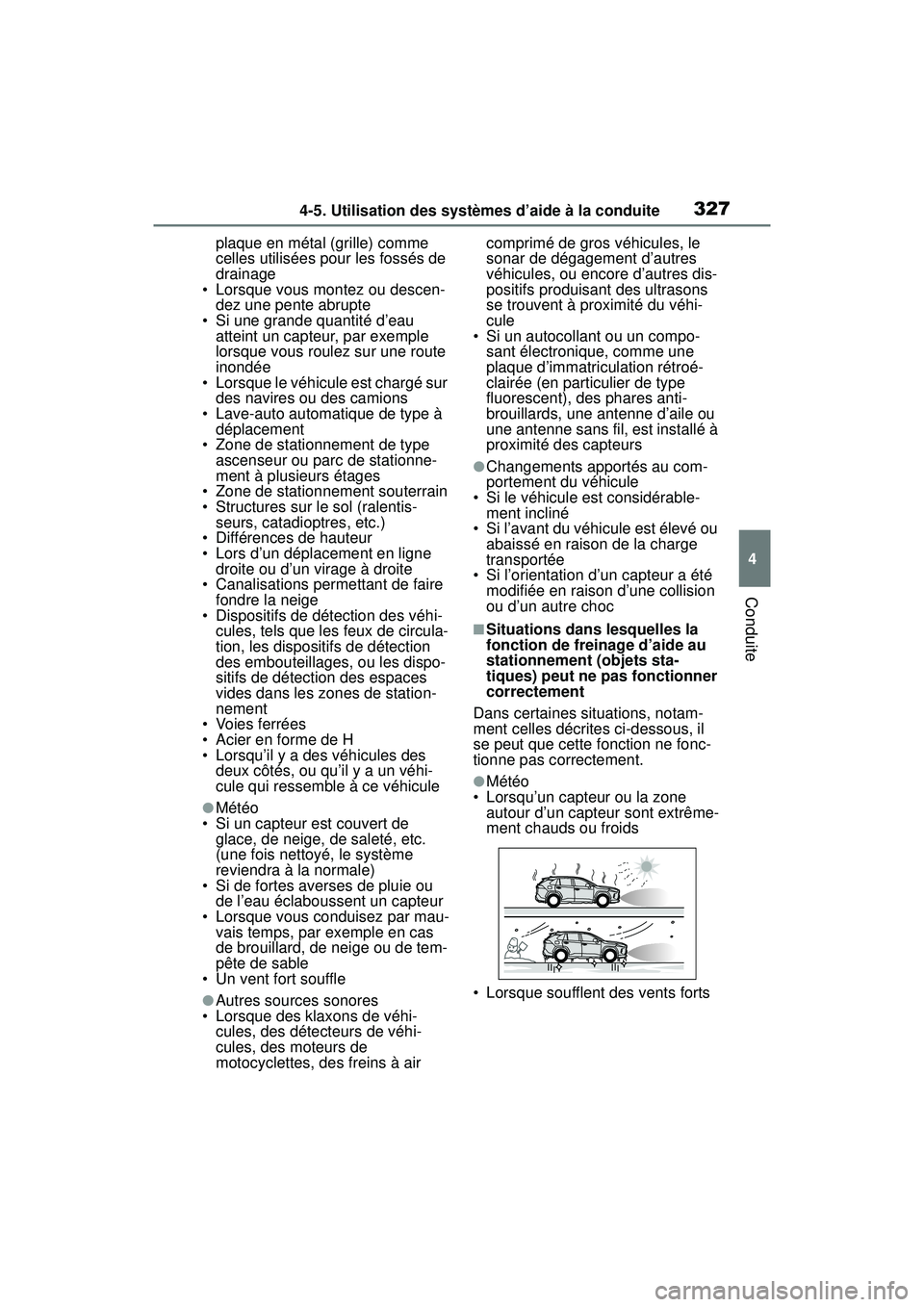

3274-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
plaque en métal (grille) comme
celles utilisées pour les fossés de
drainage
• Lorsque vous montez ou descen- dez une pente abrupte
• Si une grande quantité d’eau
atteint un capteur, par exemple
lorsque vous roulez sur une route
inondée
• Lorsque le véhicule est chargé sur des navires ou des camions
• Lave-auto automatique de type à
déplacement
• Zone de stationnement de type ascenseur ou parc de stationne-
ment à plusieurs étages
• Zone de stationnement souterrain
• Structures sur le sol (ralentis-
seurs, catadioptres, etc.)
• Différences de hauteur
• Lors d’un déplacement en ligne
droite ou d’un virage à droite
• Canalisations permettant de faire fondre la neige
• Dispositifs de détection des véhi- cules, tels que les feux de circula-
tion, les dispositifs de détection
des embouteillages, ou les dispo-
sitifs de détection des espaces
vides dans les zones de station-
nement
• Voies ferrées
• Acier en forme de H
• Lorsqu’il y a des véhicules des deux côtés, ou qu’il y a un véhi-
cule qui ressemble à ce véhicule
●Météo
• Si un capteur est couvert de
glace, de neige, de saleté, etc.
(une fois nettoyé, le système
reviendra à la normale)
• Si de fortes averses de pluie ou de l’eau éclaboussent un capteur
• Lorsque vous conduisez par mau-
vais temps, par exemple en cas
de brouillard, de neige ou de tem-
pête de sable
• Un vent fort souffle
●Autres sources sonores
• Lorsque des klaxons de véhi- cules, des détecteurs de véhi-
cules, des moteurs de
motocyclettes, des freins à air comprimé de gros véhicules, le
sonar de dégagement d’autres
véhicules, ou encore d’autres dis-
positifs produisant des ultrasons
se trouvent à proximité du véhi-
cule
• Si un autocollant ou un compo- sant électronique, comme une
plaque d’immatriculation rétroé-
clairée (en particulier de type
fluorescent), des phares anti-
brouillards, une antenne d’aile ou
une antenne sans fil, est installé à
proximité des capteurs
●Changements apportés au com-
portement du véhicule
• Si le véhicule est considérable-
ment incliné
• Si l’avant du véhicule est élevé ou abaissé en raison de la charge
transportée
• Si l’orientation d’un capteur a été modifiée en raison d’une collision
ou d’un autre choc
■Situations dans lesquelles la
fonction de freinage d’aide au
stationnement (objets sta-
tiques) peut ne pas fonctionner
correctement
Dans certaines situations, notam-
ment celles décrites ci-dessous, il
se peut que cette fonction ne fonc-
tionne pas correctement.
●Météo
• Lorsqu’un capteur ou la zone autour d’un capteur sont extrême-
ment chauds ou froids
• Lorsque soufflent des vents forts

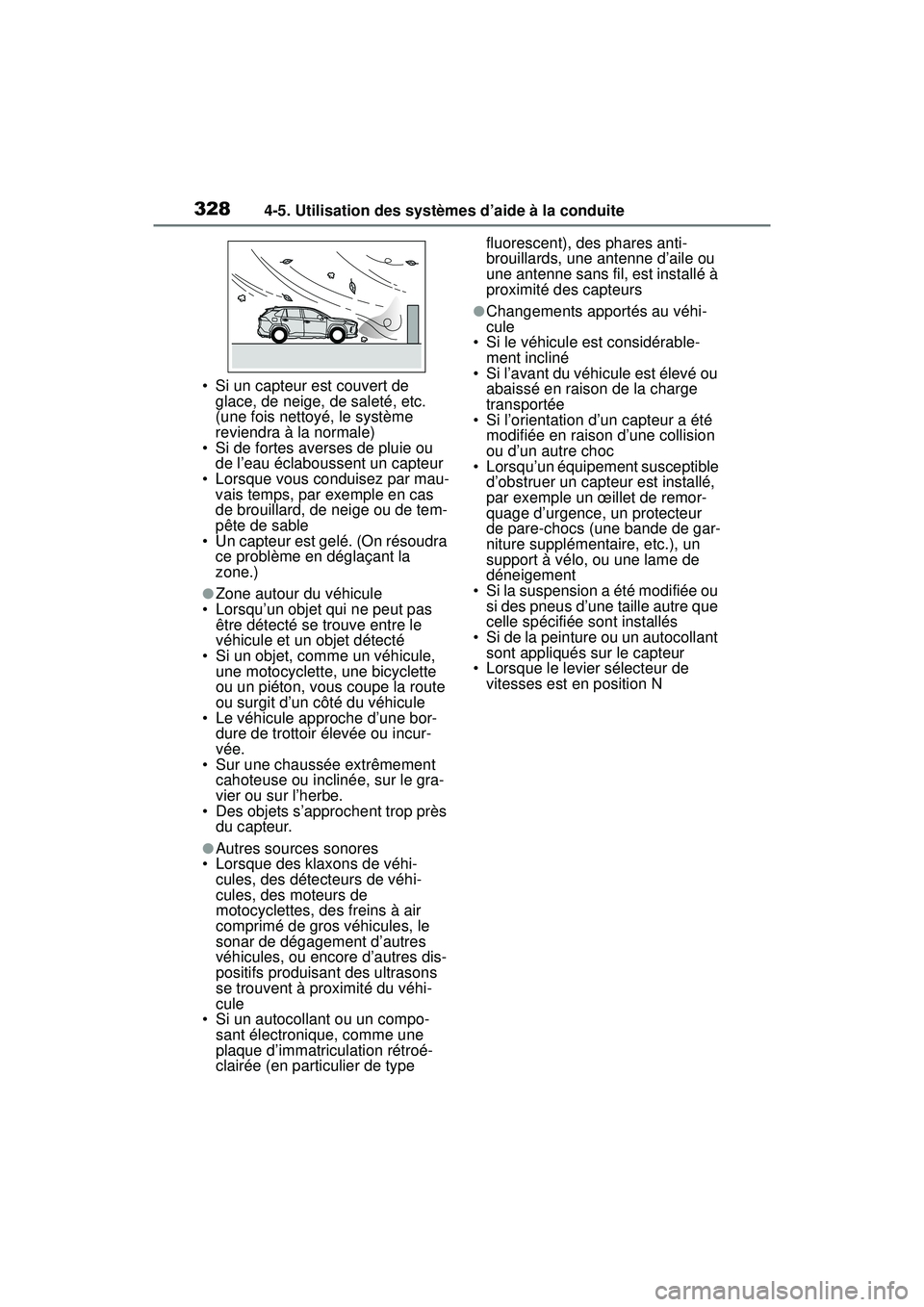

3284-5. Utilisation des systèmes d’aide à la conduite
• Si un capteur est couvert de glace, de neige, de saleté, etc.
(une fois nettoyé, le système
reviendra à la normale)
• Si de fortes averses de pluie ou de l’eau éclaboussent un capteur
• Lorsque vous conduisez par mau- vais temps, par exemple en cas
de brouillard, de neige ou de tem-
pête de sable
• Un capteur est gelé. (On résoudra ce problème en déglaçant la
zone.)
●Zone autour du véhicule
• Lorsqu’un objet qui ne peut pas être détecté se trouve entre le
véhicule et un objet détecté
• Si un objet, comme un véhicule, une motocyclette, une bicyclette
ou un piéton, vous coupe la route
ou surgit d’un côté du véhicule
• Le véhicule approche d’une bor- dure de trottoir élevée ou incur-
vée.
• Sur une chaussée extrêmement cahoteuse ou inclinée, sur le gra-
vier ou sur l’herbe.
• Des objets s’approchent trop près du capteur.
●Autres sources sonores
• Lorsque des klaxons de véhi-
cules, des détecteurs de véhi-
cules, des moteurs de
motocyclettes, des freins à air
comprimé de gros véhicules, le
sonar de dégagement d’autres
véhicules, ou encore d’autres dis-
positifs produisant des ultrasons
se trouvent à proximité du véhi-
cule
• Si un autocollant ou un compo- sant électronique, comme une
plaque d’immatriculation rétroé-
clairée (en particulier de type fluorescent), des phares anti-
brouillards, une antenne d’aile ou
une antenne sans fil, est installé à
proximité des capteurs
●Changements apportés au véhi-
cule
• Si le véhicule est considérable- ment incliné
• Si l’avant du véhicule est élevé ou abaissé en raison de la charge
transportée
• Si l’orientation d’un capteur a été modifiée en raison d’une collision
ou d’un autre choc
• Lorsqu’un équipement susceptible d’obstruer un capteur est installé,
par exemple un œillet de remor-
quage d’urgence, un protecteur
de pare-chocs (une bande de gar-
niture supplémentaire, etc.), un
support à vélo, ou une lame de
déneigement
• Si la suspension a été modifiée ou
si des pneus d’une taille autre que
celle spécifiée sont installés
• Si de la peinture ou un autocollant
sont appliqués sur le capteur
• Lorsque le levier sélecteur de vitesses est en position N
