TOYOTA RAV4 2019 Návod na použití (in Czech)

581
7
7-2. Postupy v případě nouze
Když nastanou potíže

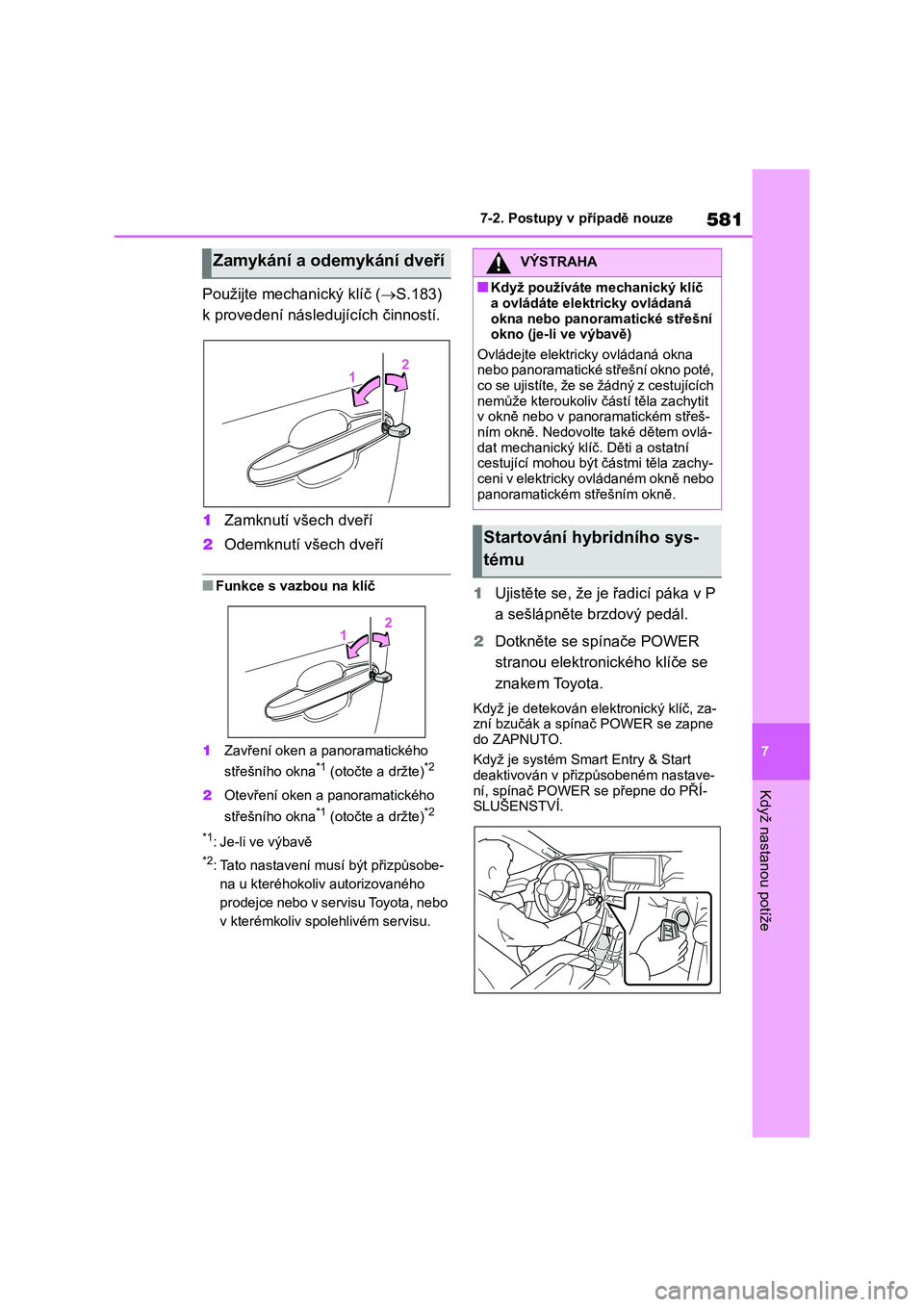

Použijte mechanický klíč ( S.183)
k provedení následujících činností.
1 Zamknutí všech dveří
2 Odemknutí všech dveří
■Funkce s vazbou na klíč
1 Zavření oken a panoramatického
střešního okna*1 (otočte a držte)*2
2 Otevření oken a panoramatického
střešního okna*1 (otočte a držte)*2
*1: Je-li ve výbavě
*2: Tato nastavení musí být přizpůsobe-
na u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
1 Ujistěte se, že je řadicí páka v P
a sešlápněte brzdový pedál.
2 Dotkněte se spínače POWER
stranou elektronického klíče se
znakem Toyota.
Když je detekován elektronický klíč, za-
zní bzučák a spínač POWER se zapne
do ZAPNUTO.
Když je systém Smart Entry & Start
deaktivován v přiz působeném nastave-
ní, spínač POWER se přepne do PŘÍ- SLUŠENSTVÍ.
Zamykání a odemykání dveříVÝSTRAHA
■Když používáte mechanický klíč
a ovládáte elektricky ovládaná
okna nebo panoramatické střešní okno (je-li ve výbavě)
Ovládejte elektricky ovládaná okna
nebo panoramatické střešní okno poté, co se ujistíte, že se žádný z cestujících
nemůže kteroukoliv částí těla zachytit
v okně nebo v panoramatickém střeš-
ním okně. Nedovolte také dětem ovlá- dat mechanický klíč. Děti a ostatní
cestující mohou být částmi těla zachy-
ceni v elektricky ovládaném okně nebo panoramatickém střešním okně.
Startování hybridního sys-
tému

5827-2. Postupy v případě nouze

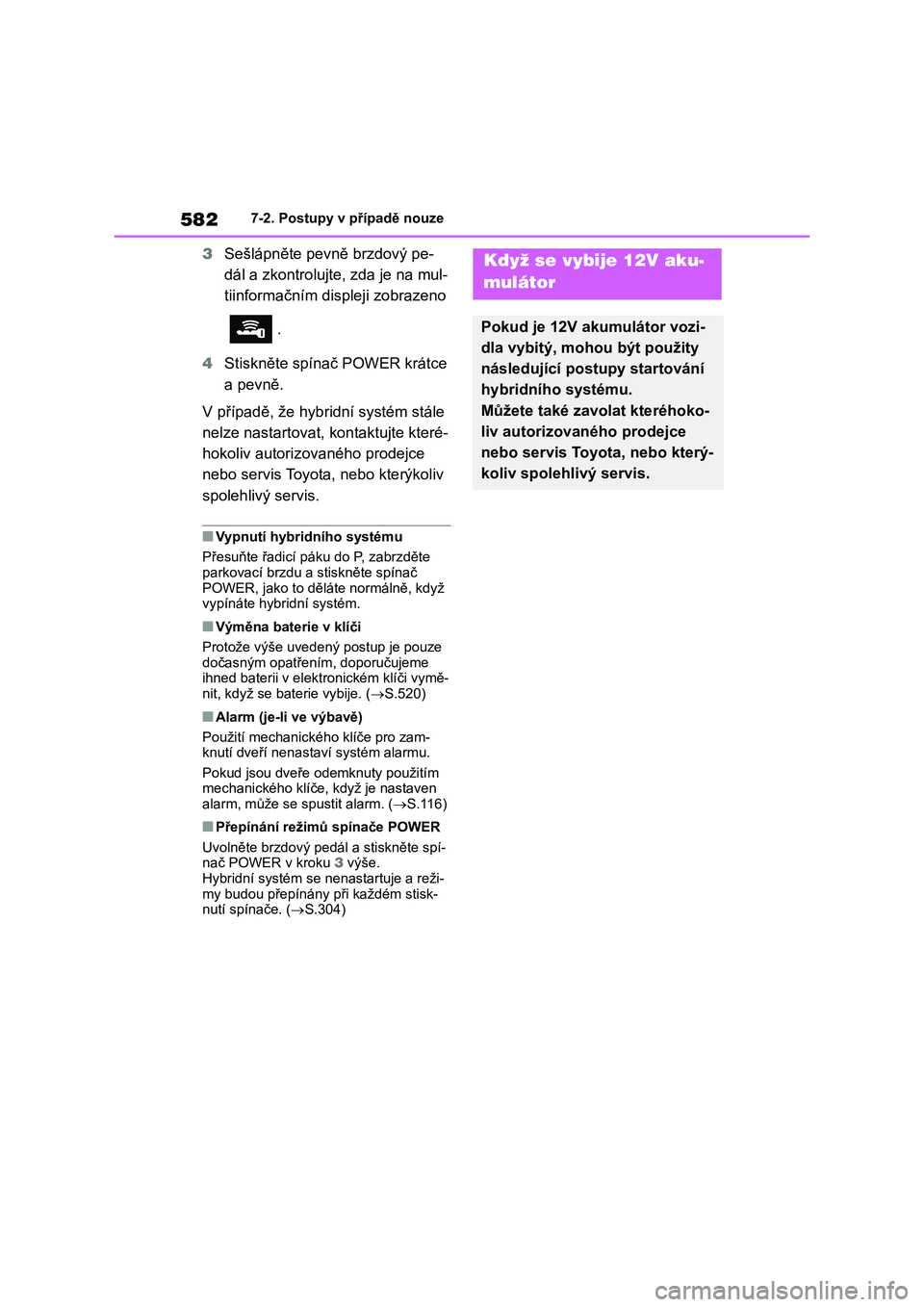

3Sešlápněte pevně brzdový pe-
dál a zkontrolujte, zda je na mul-
tiinformačním displeji zobrazeno
.
4 Stiskněte spínač POWER krátce
a pevně.
V případě, že hybr idní systém stále
nelze nastartovat, kontaktujte které-
hokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
■Vypnutí hybridního systému
Přesuňte řadicí páku do P, zabrzděte
parkovací brzdu a stiskněte spínač
POWER, jako to děl áte normálně, když vypínáte hybridní systém.
■Výměna baterie v klíči
Protože výše uvedený postup je pouze
dočasným opatřením , doporučujeme ihned baterii v elek tronickém klíči vymě-
nit, když se baterie vybije. ( S.520)
■Alarm (je-li ve výbavě)
Použití mechanického klíče pro zam- knutí dveří nenastaví systém alarmu.
Pokud jsou dveře o demknuty použitím
mechanického klíče, když je nastaven alarm, může se spustit alarm. ( S.116)
■Přepínání režimů spínače POWER
Uvolněte brzdový pedál a stiskněte spí-
nač POWER v kroku 3 výše. Hybridní systém se nenastartuje a reži-
my budou přepínány při každém stisk-
nutí spínače. ( S.304)
Když se vybije 12V aku-
mulátor
Pokud je 12V aku mulátor vozi-
dla vybitý, mohou být použity
následující postupy startování
hybridního systému.
Můžete také zavolat kteréhoko-
liv autorizovaného prodejce
nebo servis Toyota, nebo který-
koliv spolehlivý servis.

583
7
7-2. Postupy v případě nouze
Když nastanou potíže

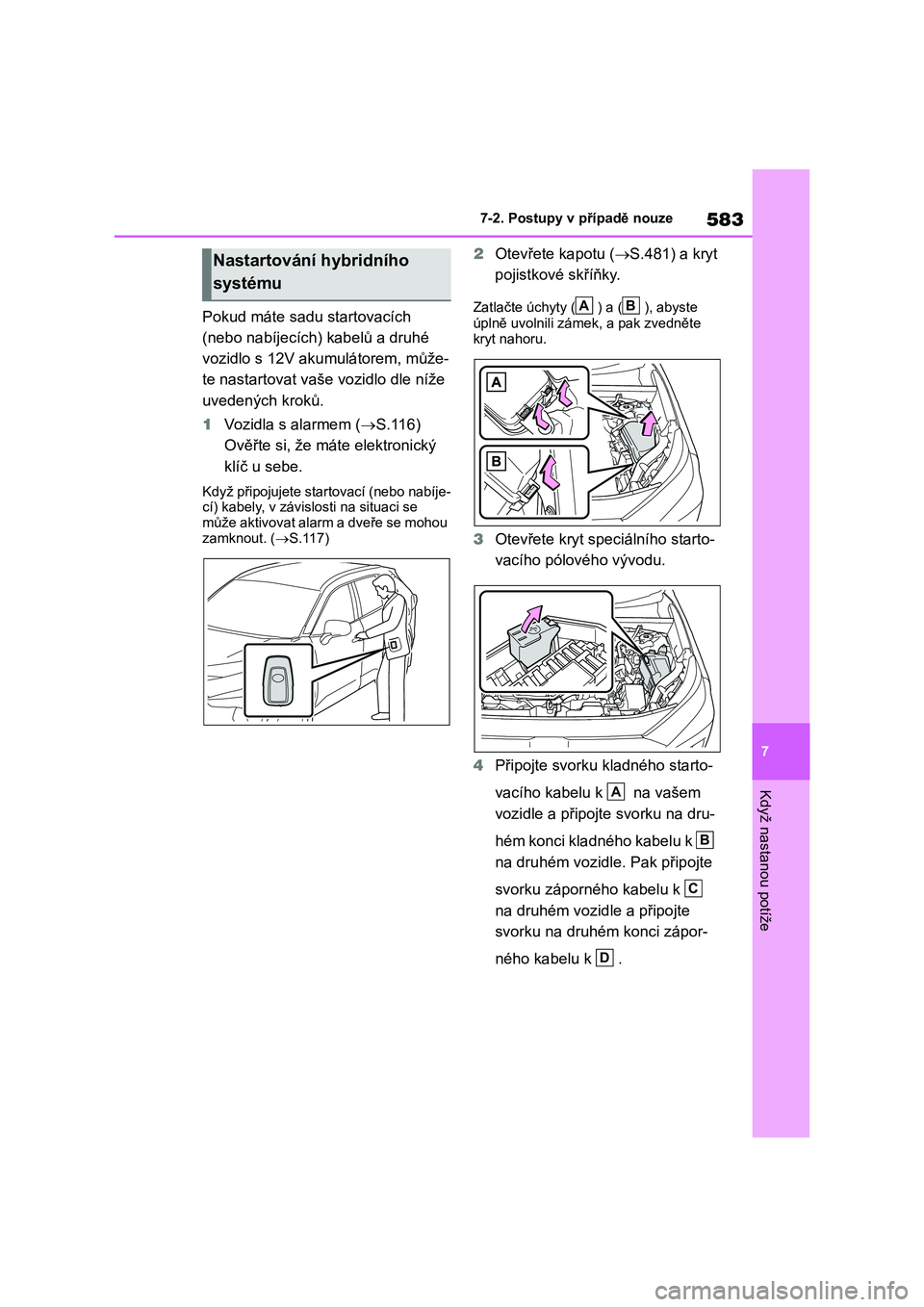

Pokud máte sadu startovacích
(nebo nabíjecích) kabelů a druhé
vozidlo s 12V akumulátorem, může-
te nastartovat vaše vozidlo dle níže
uvedených kroků.
1 Vozidla s alarmem (S.116)
Ověřte si, že máte elektronický
klíč u sebe.
Když připojujete startovací (nebo nabíje-
cí) kabely, v závislosti na situaci se
může aktivovat alarm a dveře se mohou zamknout. ( S.117)
2Otevřete kapotu (S.481) a kryt
pojistkové skříňky.
Zatlačte úchyty ( ) a ( ), abyste
úplně uvolnili zám ek, a pak zvedněte kryt nahoru.
3 Otevřete kryt speciálního starto-
vacího pólového vývodu.
4 Připojte svorku kladného starto-
vacího kabelu k na vašem
vozidle a připojte svorku na dru-
hém konci kladného kabelu k
na druhém vozidle. Pak připojte
svorku záporného kabelu k
na druhém vozidle a připojte
svorku na druhém konci zápor-
ného kabelu k .
Nastartování hybridního
systému
AB
A
B
C
D

5847-2. Postupy v případě nouze

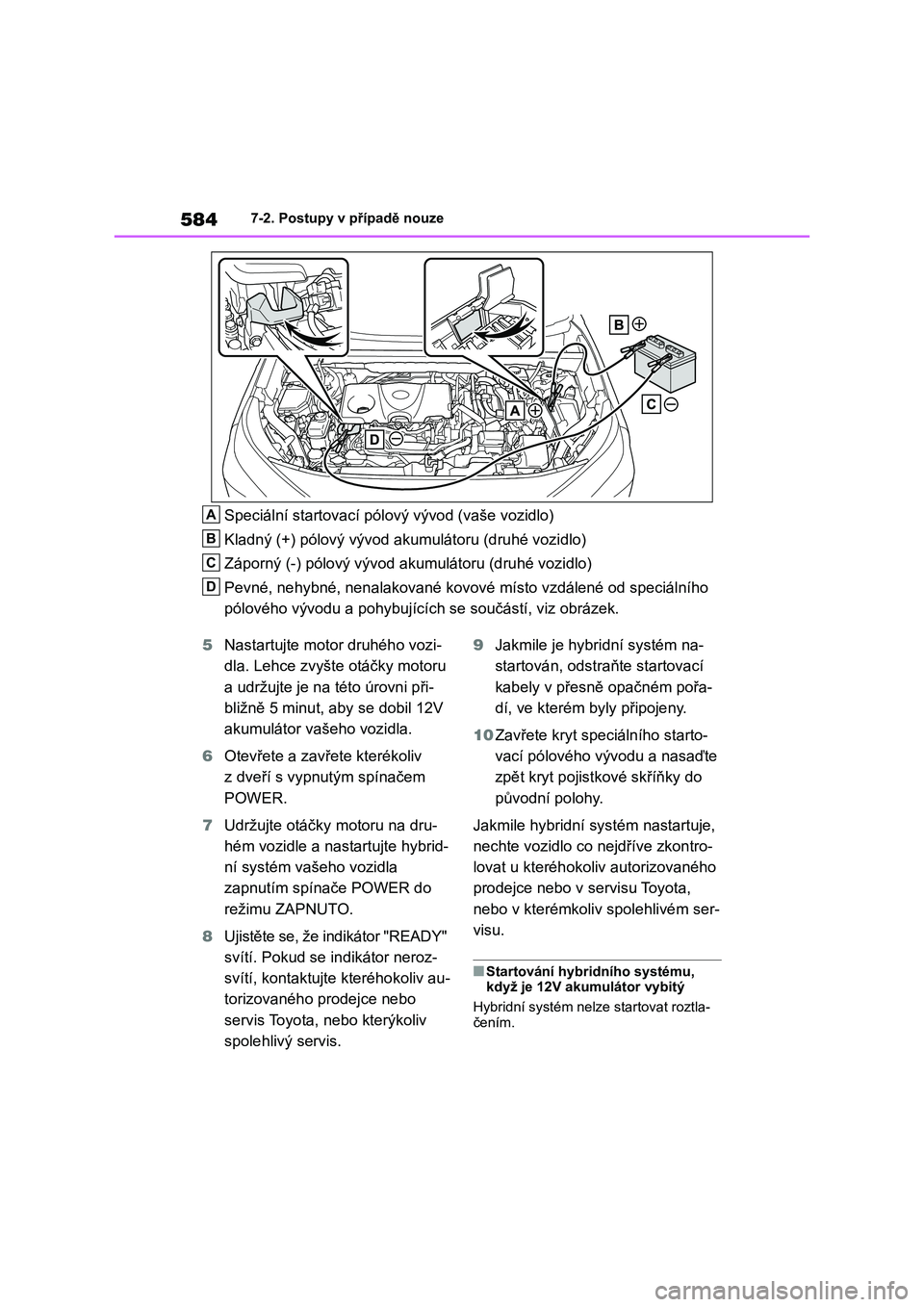

Speciální startovací pólový vývod (vaše vozidlo)
Kladný (+) pólový vývod akumulátoru (druhé vozidlo)
Záporný (-) pólový vývod akumulátoru (druhé vozidlo)
Pevné, nehybné, nenalakované kovové místo vzdálené od speciální ho
pólového vývodu a pohybujících se součástí, viz obrázek.
5 Nastartujte motor druhého vozi-
dla. Lehce zvyšte otáčky motoru
a udržujte je na této úrovni při-
bližně 5 minut, aby se dobil 12V
akumulátor vašeho vozidla.
6 Otevřete a zavřete kterékoliv
z dveří s vypn utým spínačem
POWER.
7 Udržujte otáčky motoru na dru-
hém vozidle a nastartujte hybrid-
ní systém vašeho vozidla
zapnutím spínače POWER do
režimu ZAPNUTO.
8 Ujistěte se, že indikátor "READY"
svítí. Pokud se indikátor neroz-
svítí, kontaktujte kteréhokoliv au-
torizovaného prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servis.
9 Jakmile je hybridní systém na-
startován, odstraňte startovací
kabely v přesně opačném pořa-
dí, ve kterém byly připojeny.
10 Zavřete kryt speciálního starto-
vací pólového vývodu a nasaďte
zpět kryt pojistkové skříňky do
původní polohy.
Jakmile hybridní sys tém nastartuje,
nechte vozidlo co nejdříve zkontro-
lovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém ser-
visu.
■Startování hybrid ního systému, když je 12V akumulátor vybitý
Hybridní systém nelze startovat roztla-
čením.
A
B
C
D

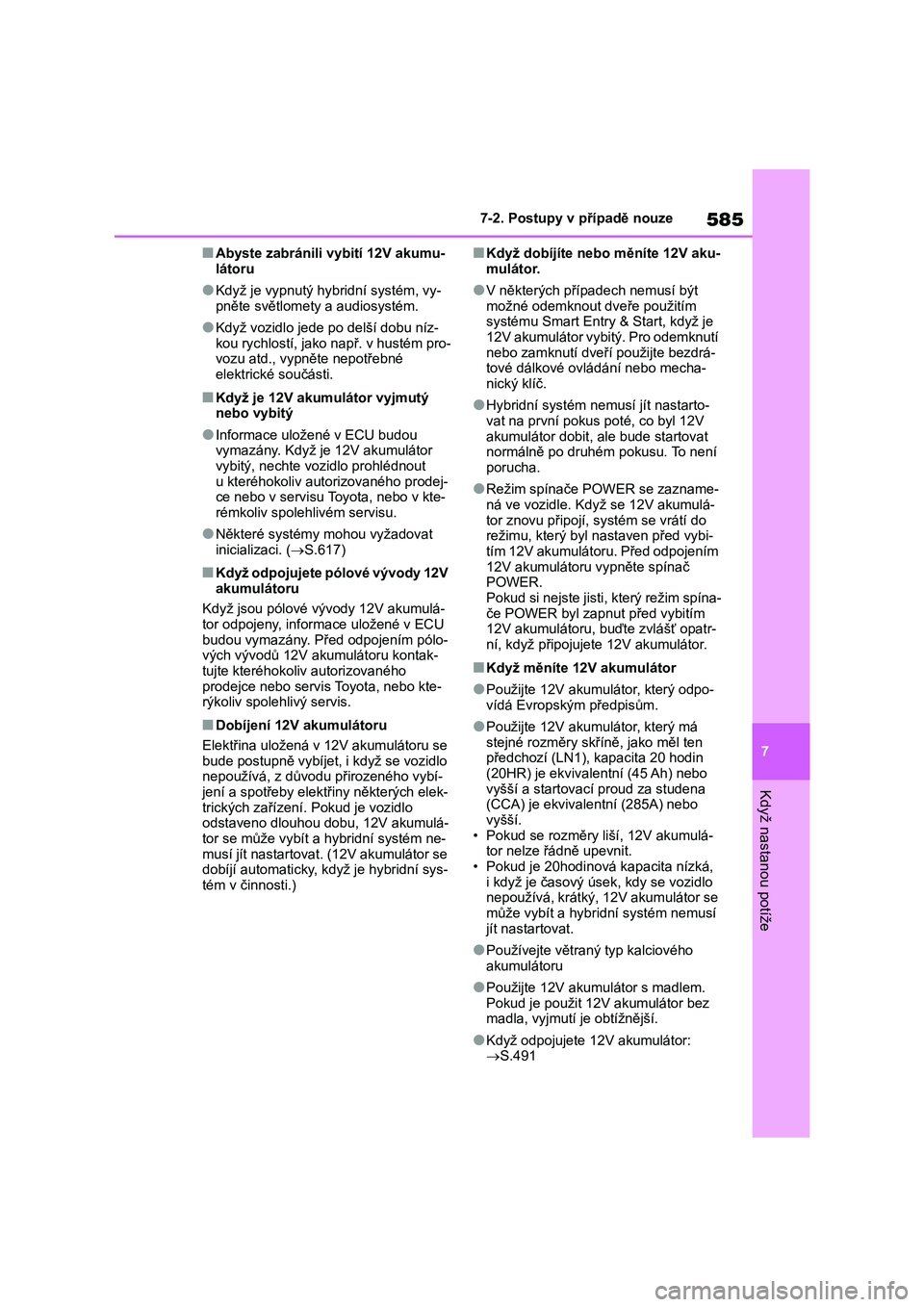

585
7 7-2. Postupy v případě nouze
Když nastanou potíže
■Abyste zabránili vybití 12V akumu-
látoru
●Když je vypnutý hybridní systém, vy-
pněte světlomety a audiosystém.
●Když vozidlo jede po delší dobu níz-
kou rychlostí, jako např. v hustém pro-
vozu atd., vypněte nepotřebné
elektrické součásti.
■Když je 12V akumulátor vyjmutý
nebo vybitý
●Informace uložené v ECU budou
vymazány. Když je 12V akumulátor
vybitý, nechte vozidlo prohlédnout
u kteréhokoliv autorizovaného prodej-
ce nebo v servisu Toyota, nebo v kte-
rémkoliv spolehlivém servisu.
●Některé systémy mohou vyžadovat
inicializaci. (S.617)
■Když odpojujete pólové vývody 12V
akumulátoru
Když jsou pólové vývody 12V akumulá-
tor odpojeny, informace uložené v ECU
budou vymazány. Před odpojením pólo-
vých vývodů 12V akumulátoru kontak-
tujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
■Dobíjení 12V akumulátoru
Elektřina uložená v 12V akumulátoru se
bude postupně vybíjet, i když se vozidlo
nepoužívá, z důvodu přirozeného vybí-
jení a spotřeby elektřiny některých elek-
trických zařízení. Pokud je vozidlo
odstaveno dlouhou dobu, 12V akumulá-
tor se může vybít a hybridní systém ne-
musí jít nastartovat. (12V akumulátor se
dobíjí automaticky, když je hybridní sys-
tém v činnosti.)
■Když dobíjíte nebo měníte 12V aku-
mulátor.
●V některých případech nemusí být
možné odemknout dveře použitím
systému Smart Entry & Start, když je
12V akumulátor vybitý. Pro odemknutí
nebo zamknutí dveří použijte bezdrá-
tové dálkové ovládání nebo mecha-
nický klíč.
●Hybridní systém nemusí jít nastarto-
vat na první pokus poté, co byl 12V
akumulátor dobit, ale bude startovat
normálně po druhém pokusu. To není
porucha.
●Režim spínače POWER se zazname-
ná ve vozidle. Když se 12V akumulá-
tor znovu připojí, systém se vrátí do
režimu, který byl nastaven před vybi-
tím 12V akumulátoru. Před odpojením
12V akumulátoru vypněte spínač
POWER.
Pokud si nejste jisti, který režim spína-
če POWER byl zapnut před vybitím
12V akumulátoru, buďte zvlášť opatr-
ní, když připojujete 12V akumulátor.
■Když měníte 12V akumulátor
●Použijte 12V akumulátor, který odpo-
vídá Evropským předpisům.
●Použijte 12V akumulátor, který má
stejné rozměry skříně, jako měl ten
předchozí (LN1), kapacita 20 hodin
(20HR) je ekvivalentní (45 Ah) nebo
vyšší a startovací proud za studena
(CCA) je ekvivalentní (285A) nebo
vyšší.
• Pokud se rozměry liší, 12V akumulá-
tor nelze řádně upevnit.
• Pokud je 20hodinová kapacita nízká,
i když je časový úsek, kdy se vozidlo
nepoužívá, krátký, 12V akumulátor se
může vybít a hybridní systém nemusí
jít nastartovat.
●Používejte větraný typ kalciového
akumulátoru
●Použijte 12V akumulátor s madlem.
Pokud je použit 12V akumulátor bez
madla, vyjmutí je obtížnější.
●Když odpojujete 12V akumulátor:
S.491

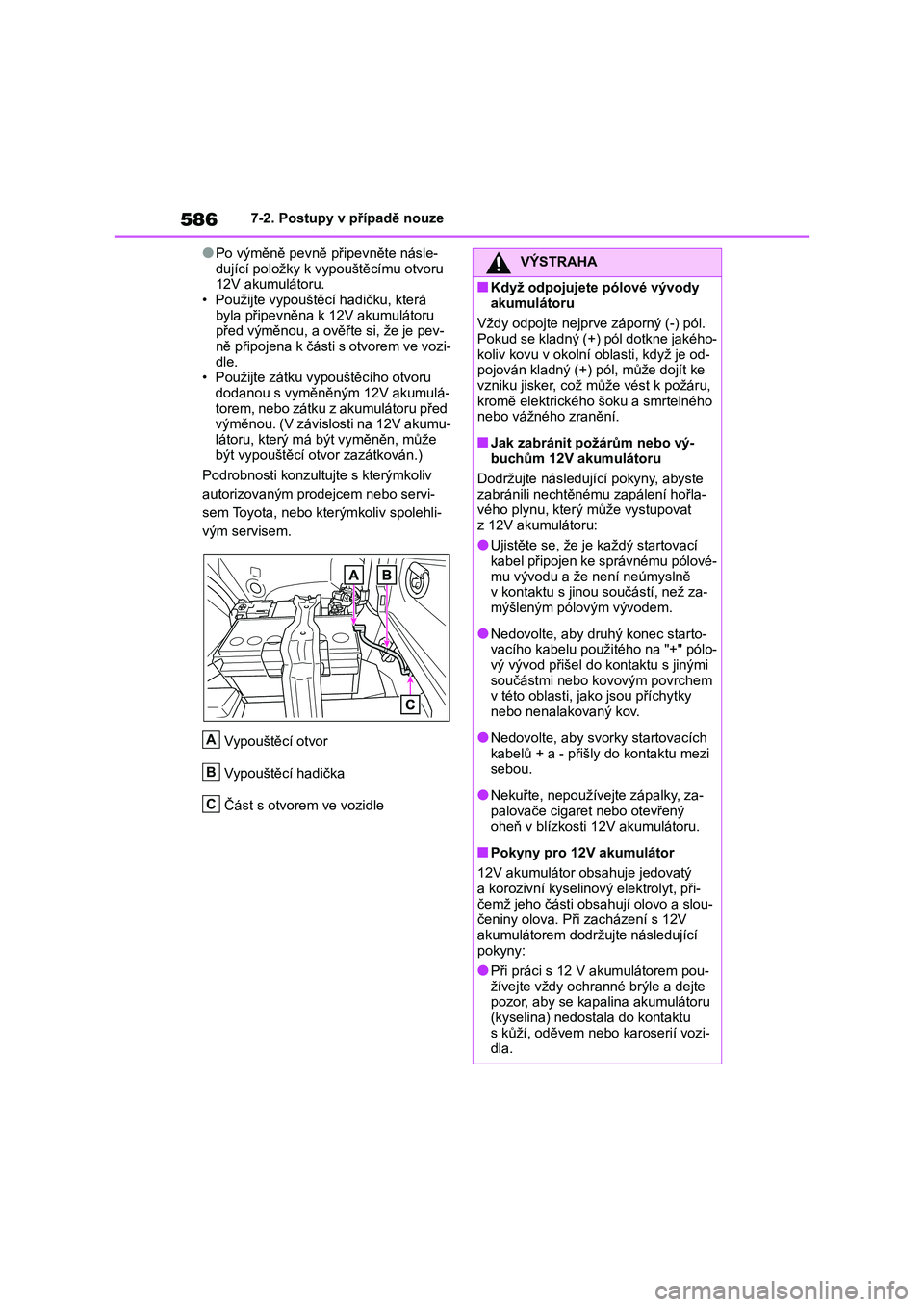

5867-2. Postupy v případě nouze
●Po výměně pevně připevněte násle-
dující položky k vypouštěcímu otvoru 12V akumulátoru.
• Použijte vypouštěcí hadičku, která
byla připevněna k 12V akumulátoru před výměnou, a ověřte si, že je pev-
ně připojena k části s otvorem ve vozi-
dle. • Použijte zátku vyp ouštěcího otvoru
dodanou s vyměněným 12V akumulá-
torem, nebo zátku z akumulátoru před výměnou. (V závislosti na 12V akumu-
látoru, který má být vyměněn, může
být vypouštěcí otvor zazátkován.)
Podrobnosti konzultujte s kterýmkoliv
autorizovaným prodejcem nebo servi-
sem Toyota, nebo kt erýmkoliv spolehli-
vým servisem.
Vypouštěcí otvor
Vypouštěcí hadička
Část s otvorem ve vozidle
A
B
C
VÝSTRAHA
■Když odpojujete pólové vývody
akumulátoru
Vždy odpojte nejprve záporný (-) pól. Pokud se kladný (+) pól dotkne jakého-
koliv kovu v okolní oblasti, když je od-
pojován kladný (+) pól, může dojít ke vzniku jisker, což může vést k požáru,
kromě elektrického šoku a smrtelného
nebo vážného zranění.
■Jak zabránit požárům nebo vý-
buchům 12V akumulátoru
Dodržujte následující pokyny, abyste zabránili nechtěném u zapálení hořla-
vého plynu, který může vystupovat
z 12V akumulátoru:
●Ujistěte se, že je každý startovací
kabel připojen ke správnému pólové-
mu vývodu a že není neúmyslně v kontaktu s jinou součástí, než za-
mýšleným pólovým vývodem.
●Nedovolte, aby druhý konec starto-
vacího kabelu použit ého na "+" pólo-
vý vývod přišel do ko ntaktu s jinými součástmi nebo kovovým povrchem
v této oblasti, jako jsou příchytky
nebo nenalakovaný kov.
●Nedovolte, aby svo rky startovacích
kabelů + a - přišly do kontaktu mezi sebou.
●Nekuřte, nepoužívejte zápalky, za-palovače cigaret nebo otevřený
oheň v blízkosti 12V akumulátoru.
■Pokyny pro 12V akumulátor
12V akumulátor obsahuje jedovatý
a korozivní kyselino vý elektrolyt, při- čemž jeho části obsahují olovo a slou-
čeniny olova. Při zacházení s 12V
akumulátorem dodržujte následující pokyny:
●Při práci s 12 V ak umulátorem pou-
žívejte vždy ochr anné brýle a dejte pozor, aby se kapalina akumulátoru
(kyselina) nedostala do kontaktu
s kůží, oděvem nebo karoserií vozi- dla.

587
7
7-2. Postupy v případě nouze
Když nastanou potíže
VÝSTRAHA

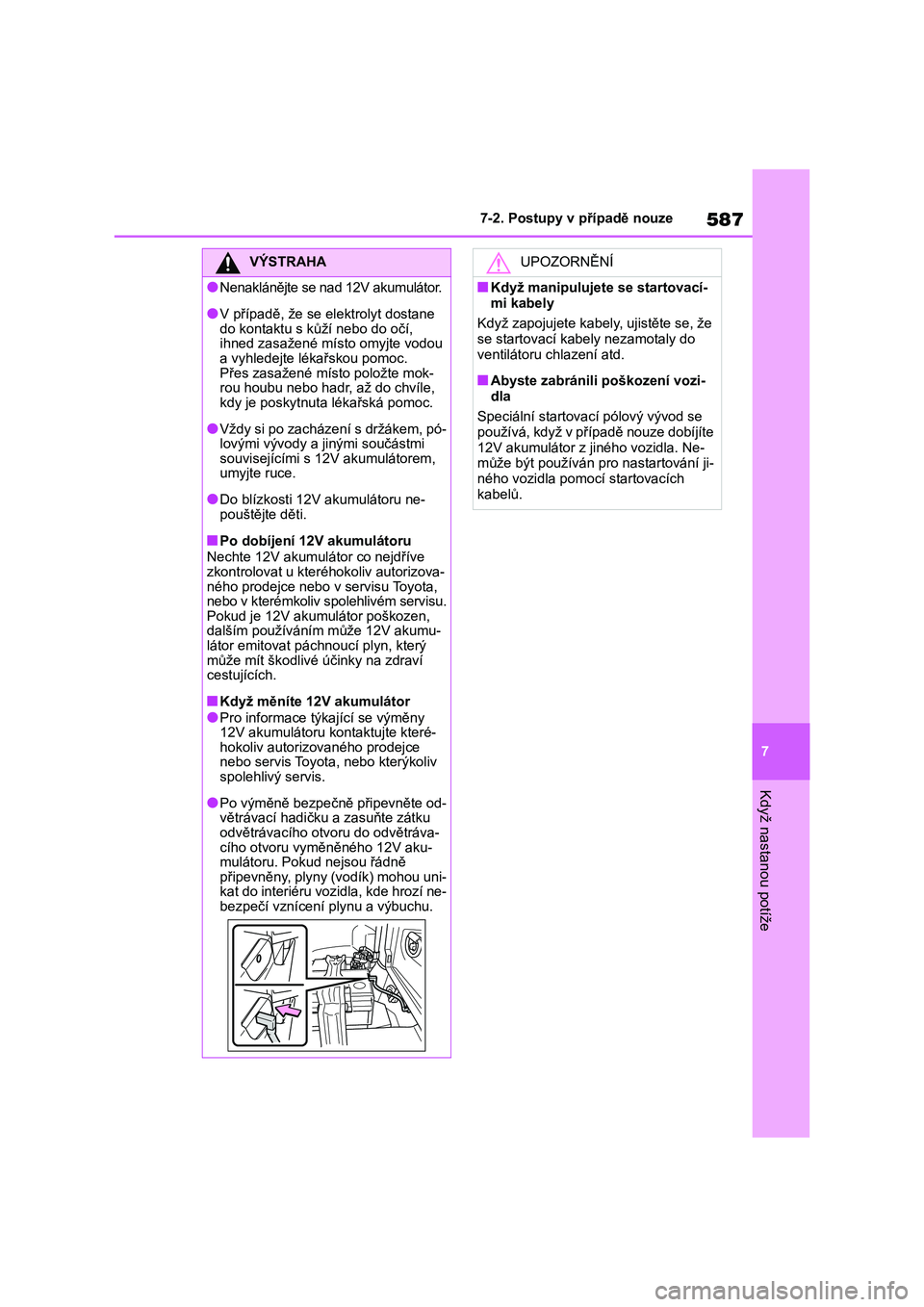

●Nenaklánějte se nad 12V akumulátor.
●V případě, že se e lektrolyt dostane do kontaktu s kůží nebo do očí, ihned zasažené místo omyjte vodou a vyhledejte lékařskou pomoc. Přes zasažené mí sto položte mok- rou houbu nebo hadr, až do chvíle, kdy je poskytnuta lékařská pomoc.
●Vždy si po zacházení s držákem, pó- lovými vývody a jinými součástmi souvisejícími s 12V akumulátorem, umyjte ruce.
●Do blízkosti 12V akumulátoru ne-pouštějte děti.
■Po dobíjení 12V akumulátoru
Nechte 12V akumulátor co nejdříve zkontrolovat u kteréhokoliv autorizova- ného prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu. Pokud je 12V akumulátor poškozen, dalším používáním může 12V akumu-látor emitovat pác hnoucí plyn, který může mít škodlivé účinky na zdraví cestujících.
■Když měníte 12V akumulátor
●Pro informace týkající se výměny 12V akumulátoru kontaktujte které- hokoliv autorizovaného prodejce nebo servis Toyota , nebo kterýkoliv spolehlivý servis.
●Po výměně bezpečně připevněte od- větrávací hadičku a zasuňte zátku odvětrávacího otvo ru do odvětráva- cího otvoru vyměněného 12V aku-mulátoru. Pokud nejsou řádně připevněny, plyny (vodík) mohou uni- kat do interiéru vozidla, kde hrozí ne-bezpečí vznícení plynu a výbuchu.
UPOZORNĚNÍ
■Když manipulujete se startovací-
mi kabely
Když zapojujete kabely, ujistěte se, že se startovací kabely nezamotaly do
ventilátoru chlazení atd.
■Abyste zabránili poškození vozi-
dla
Speciální startovací pólový vývod se
používá, když v případě nouze dobíjíte 12V akumulátor z jiného vozidla. Ne-
může být používán pro nastartování ji-
ného vozidla pomocí startovacích kabelů.

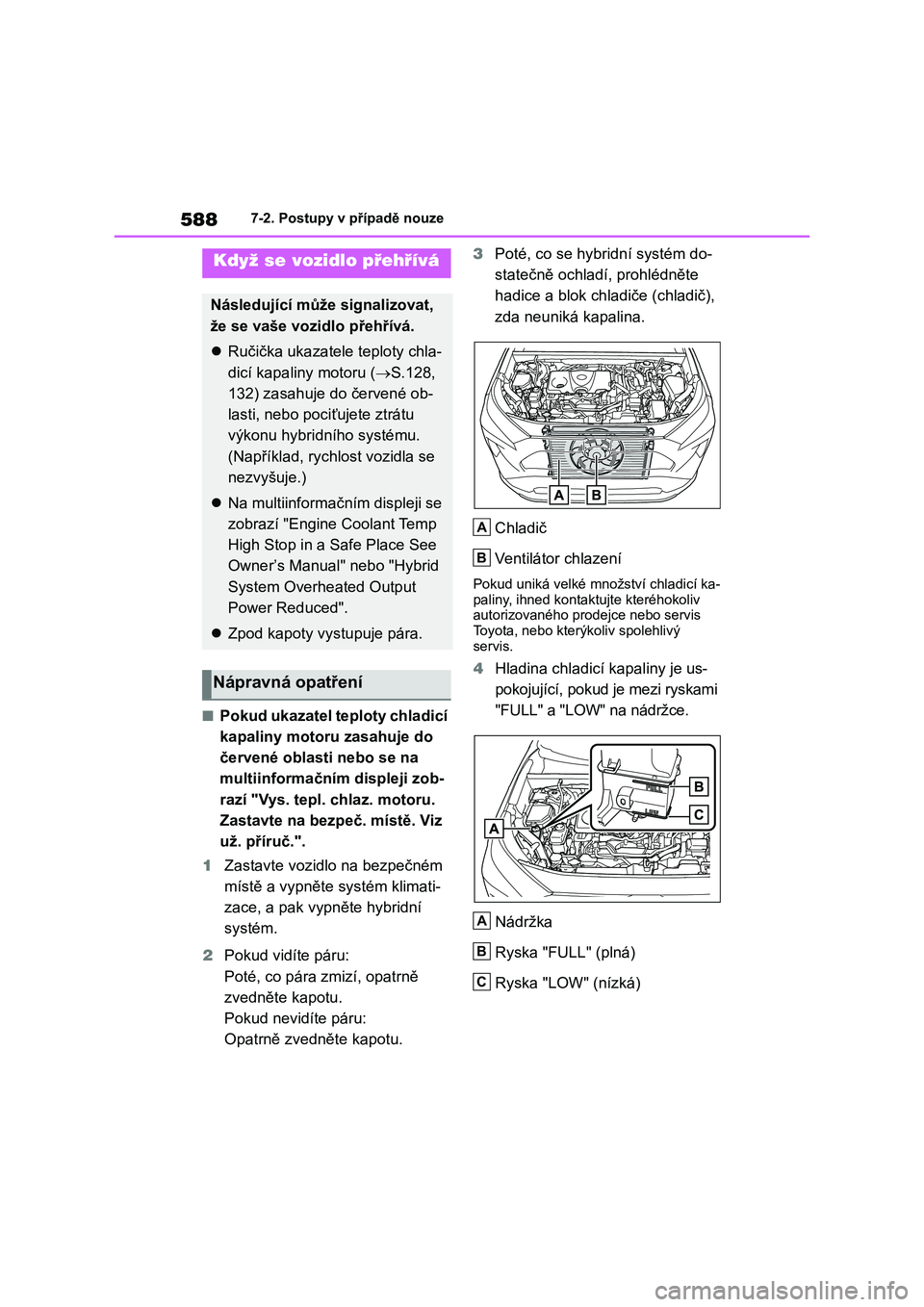

5887-2. Postupy v případě nouze
■Pokud ukazatel teploty chladicí
kapaliny motoru zasahuje do
červené oblasti nebo se na
multiinformačním displeji zob-
razí "Vys. tepl. chlaz. motoru.
Zastavte na bezpeč. místě. Viz
už. příruč.".
1 Zastavte vozidlo na bezpečném
místě a vypněte systém klimati-
zace, a pak vypněte hybridní
systém.
2 Pokud vidíte páru:
Poté, co pára zm izí, opatrně
zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedn ěte kapotu.
3 Poté, co se hybridní systém do-
statečně ochladí, prohlédněte
hadice a blok chlad iče (chladič),
zda neuniká kapalina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chladicí ka-
paliny, ihned kontaktu jte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý
servis.
4 Hladina chladicí kapaliny je us-
pokojující, pokud je mezi ryskami
"FULL" a "LOW" na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Když se vozidlo přehřívá
Následující může signalizovat,
že se vaše vozidlo přehřívá.
 Ručička ukazatele teploty chla-
dicí kapaliny motoru ( S.128,
132) zasahuje do červené ob-
lasti, nebo pociťujete ztrátu
výkonu hybridního systému.
(Například, rychlost vozidla se
nezvyšuje.)
 Na multiinformačním displeji se
zobrazí "Engine Coolant Temp
High Stop in a Safe Place See
Owner’s Manual" nebo "Hybrid
System Overheated Output
Power Reduced".
 Zpod kapoty vystupuje pára.
Nápravná opatření
A
B
A
B
C

589
7

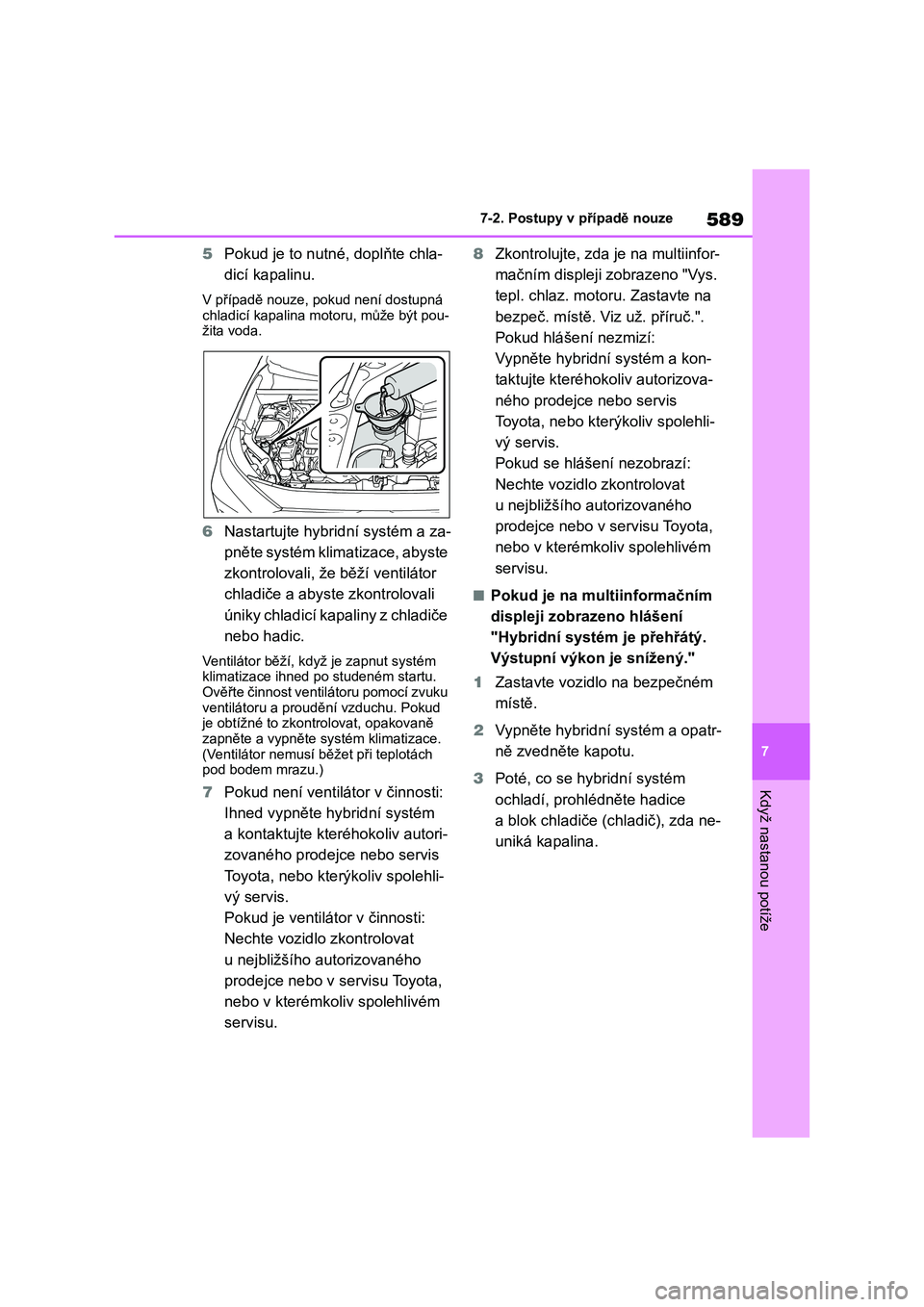

7-2. Postupy v případě nouze
Když nastanou potíže
5 Pokud je to nutné, doplňte chla-
dicí kapalinu.
V případě nouze, pok ud není dostupná
chladicí kapalina moto ru, může být pou- žita voda.
6 Nastartujte hybridní systém a za-
pněte systém klimatizace, abyste
zkontrolovali, že běží ventilátor
chladiče a abyste zkontrolovali
úniky chladicí kapaliny z chladiče
nebo hadic.
Ventilátor běží, kd yž je zapnut systém klimatizace ihned po studeném startu.
Ověřte činnost ventilátoru pomocí zvuku
ventilátoru a proudění vzduchu. Pokud je obtížné to zkontrolovat, opakovaně
zapněte a vypněte syst ém klimatizace.
(Ventilátor nemusí b ěžet při teplotách pod bodem mrazu.)
7 Pokud není ventilátor v činnosti:
Ihned vypněte hybridní systém
a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehli-
vý servis.
Pokud je ventilátor v činnosti:
Nechte vozidlo zkontrolovat
u nejbližšího autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémko liv spolehlivém
servisu.
8 Zkontrolujte, zda je na multiinfor-
mačním displeji zobrazeno "Vys.
tepl. chlaz. motoru. Zastavte na
bezpeč. místě. Viz už. příruč.".
Pokud hlášení nezmizí:
Vypněte hybridní systém a kon-
taktujte kteréhokoliv autorizova-
ného prodejce nebo servis
Toyota, nebo kterýkoliv spolehli-
vý servis.
Pokud se hlášení nezobrazí:
Nechte vozidlo zkontrolovat
u nejbližšího autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu.
■Pokud je na multiinformačním
displeji zobrazeno hlášení
"Hybridní systém je přehřátý.
Výstupní výkon je snížený."
1 Zastavte vozidlo na bezpečném
místě.
2 Vypněte hybridní systém a opatr-
ně zvedněte kapotu.
3 Poté, co se hybridní systém
ochladí, prohlédněte hadice
a blok chladiče (chladič), zda ne-
uniká kapalina.

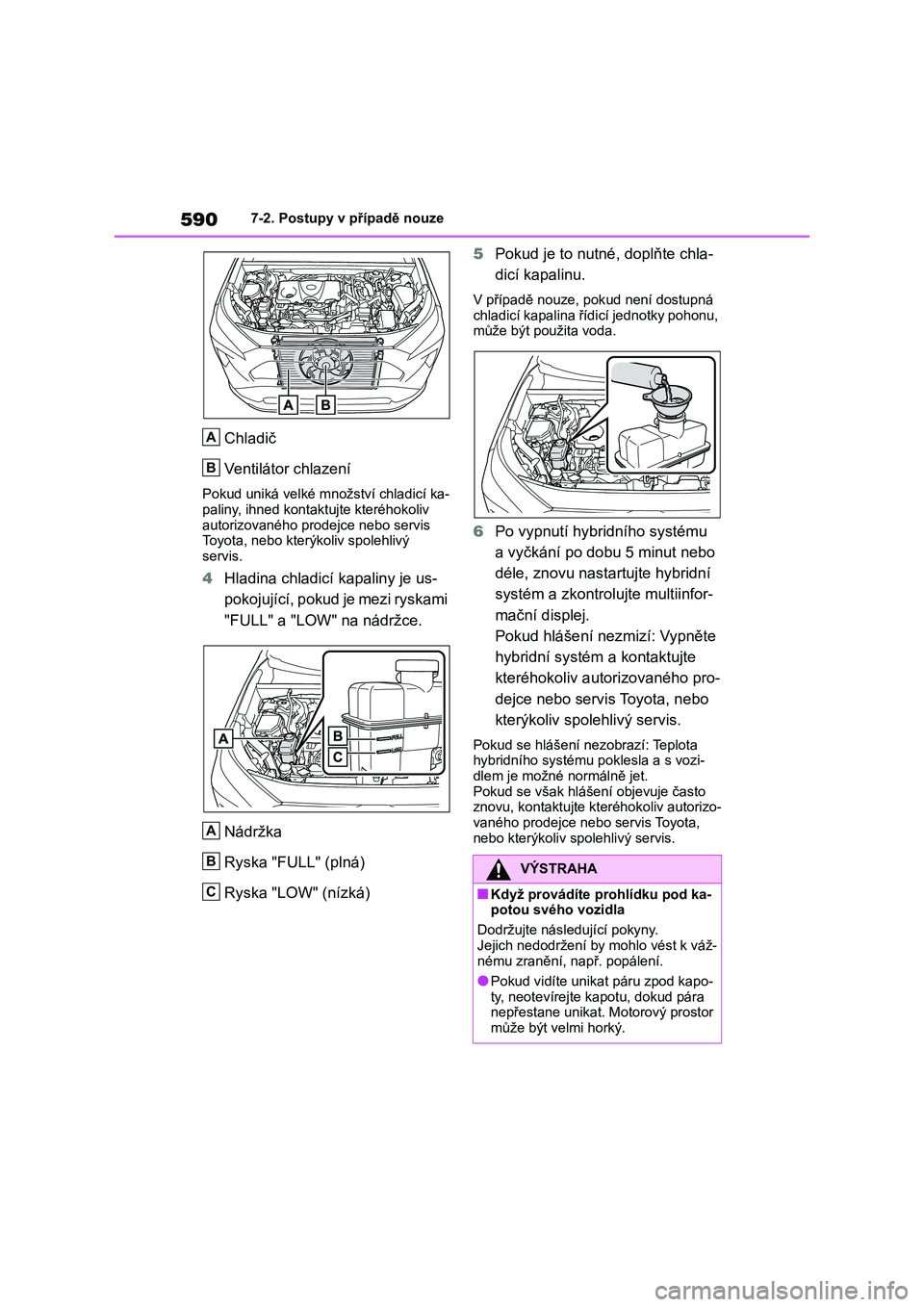

5907-2. Postupy v případě nouze
Chladič
Ventilátor chlazení
Pokud uniká velké množství chladicí ka-
paliny, ihned kontak tujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
4 Hladina chladicí kapaliny je us-
pokojující, pokud je mezi ryskami
"FULL" a "LOW" na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
5 Pokud je to nutné, doplňte chla-
dicí kapalinu.
V případě nouze, pok ud není dostupná
chladicí kapalina řídicí jednotky pohonu, může být použita voda.
6 Po vypnutí hybridního systému
a vyčkání po dobu 5 minut nebo
déle, znovu nastartujte hybridní
systém a zkontro lujte multiinfor-
mační displej.
Pokud hlášení nezmizí: Vypněte
hybridní systém a kontaktujte
kteréhokoliv aut orizovaného pro-
dejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Pokud se hlášení nezobrazí: Teplota hybridního systému poklesla a s vozi-
dlem je možné normálně jet.
Pokud se však hláš ení objevuje často znovu, kontaktujte kt eréhokoliv autorizo-
vaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
A
B
A
B
C
VÝSTRAHA
■Když provádíte prohlídku pod ka- potou svého vozidla
Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k váž- nému zranění, např. popálení.
●Pokud vidíte unikat páru zpod kapo-
ty, neotevírejte ka potu, dokud pára nepřestane unikat. Motorový prostor
může být velmi horký.
