TOYOTA RAV4 2020 Bruksanvisningar (in Swedish)

151
3
3-3. Inställning av säten
Innan du börjar köra
OM42D32SE
Om nackskyddet vidrö
r taket och det
försvårar borttagningen ska sätets höjd
eller vinkel ändras. ( →sid. 144)
Rikta in nackskyddet mot monte-
ringshålen och tr yck ner nackskyd-
det till spärrat läge.
Tryck på spärrknappen och håll
den intryckt när du sänker nack-
skyddet.
Montera nackskydden
A
OM42D32SE.book Page 151 Tuesday, September 22, 2020 10:04 AM

1523-4. Justera ratten och speglarna
OM42D32SE
3-4.Justera ratten och speglarna
1Håll i ratten och tryck ned spa-
ken.
2 Ställ in ratten i önskat läge
genom att flytta den horisontellt
och vertikalt.
Dra upp spaken för att säkra rattinställ-
ningen, när inställningen är klar.
Använd signalhornet genom att
trycka nära eller på markeringen
.
Ratt
Inställningar
VARNING
■Säkerhetsåtgärder under körning
Ändra aldrig rattens inställning under
körning.
Det är då lätt att tappa kontrollen över
bilen och orsaka en olycka, med risk
för svåra eller livshotande skador.
■Efter inställning av ratten
Kontrollera att ratten är säkert spär-
rad i sitt läge.
Annars kan ratten rycka till och eventu-
ellt orsaka en olycka som kan leda till
svåra eller livshota nde skador. Dess-
utom hörs eventuellt inte signalhornet
om ratten inte är låst i säkert läge.
Signalera med signalhornet
OM42D32SE.book Page 152 Tuesday, September 22, 2020 10:04 AM

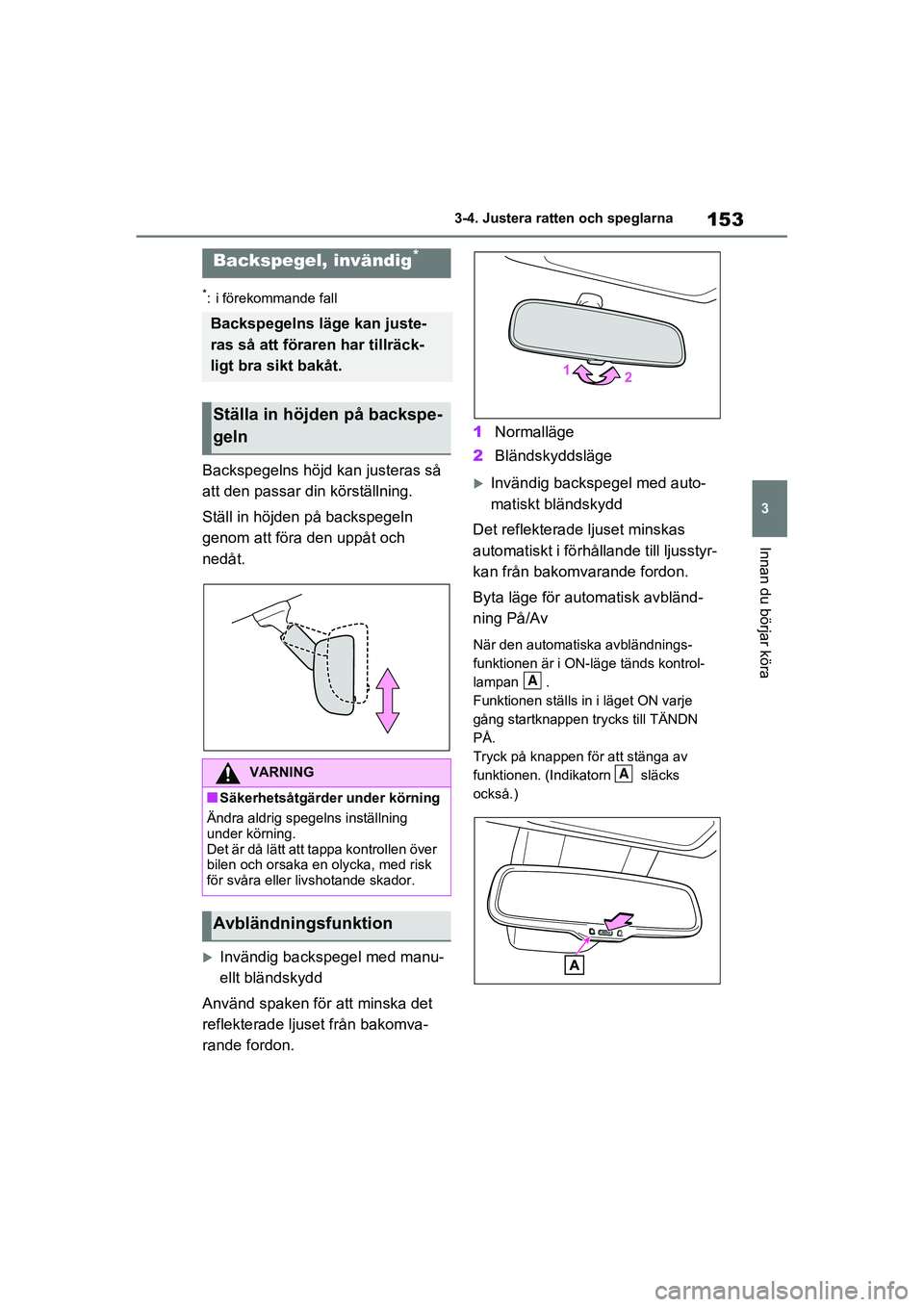

153
3
3-4. Justera ratten och speglarna
Innan du börjar köra
OM42D32SE
*: i förekommande fall
Backspegelns höjd kan justeras så
att den passar din körställning.
Ställ in höjden på backspegeln
genom att föra den uppåt och
nedåt.
Invändig backspegel med manu-
ellt bländskydd
Använd spaken för att minska det
reflekterade lju set från bakomva-
rande fordon. 1
Normalläge
2 Bländskyddsläge
Invändig backspegel med auto-
matiskt bländskydd
Det reflekterade ljuset minskas
automatiskt i förhålla nde till ljusstyr-
kan från bakomvarande fordon.
Byta läge för automatisk avbländ-
ning På/Av
När den automatiska avbländnings-
funktionen är i ON-läge tänds kontrol-
lampan .
Funktionen ställs in i läget ON varje
gång startknappen trycks till TÄNDN
PÅ.
Tryck på knappen för att stänga av
funktionen. (Indikatorn släcks
också.)
Backspegel, invändig*
Backspegelns läge kan juste-
ras så att föraren har tillräck-
ligt bra sikt bakåt.
Ställa in höjden på backspe-
geln
VARNING
■Säkerhetsåtgärder under körning
Ändra aldrig spegelns inställning
under körning.
Det är då lätt att tappa kontrollen över
bilen och orsaka en olycka, med risk
för svåra eller livshotande skador.
Avbländningsfunktion
A
A
OM42D32SE.book Page 153 Tuesday, September 22, 2020 10:04 AM

1543-4. Justera ratten och speglarna
OM42D32SE
■Skydd mot sensorfel (modeller med
invändig backspegel med automa-
tisk avbländning)
Sensorerna fungerar k orrekt om de inte
vidrörs eller täcks över.
*: i förekommande fall
Digital backspegel*
Den digitala backspegeln är ett
system som med en kamera
bakpå bilen visar bilder på den
digitala backspegelns display.
Den digitala backspegeln kan
växlas mellan optisk spegel
och digital spegel med spaken.
Den digitala backspegeln ger
föraren möjlighet till god sikt
bakåt oavsett hinder som nack-
skydd eller bagage. Baksätet
visas inte helle r och baksätes-
passagerarnas avskildhet för-
bättras.
VARNING
Följ följande säke rhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
■Innan du använder den digitala
backspegeln
●Fäll ut backspeglarna innan du kör
iväg. ( →sid. 156)
• Byt till optisk spegel och justera läget för den dig itala backspegeln
så att området bakom din bil är fullt
synlig.
• Byt till läget för digital spegel och justera inställningarna för dis-
playen.
OM42D32SE.book Page 154 Tuesday, September 22, 2020 10:04 AM

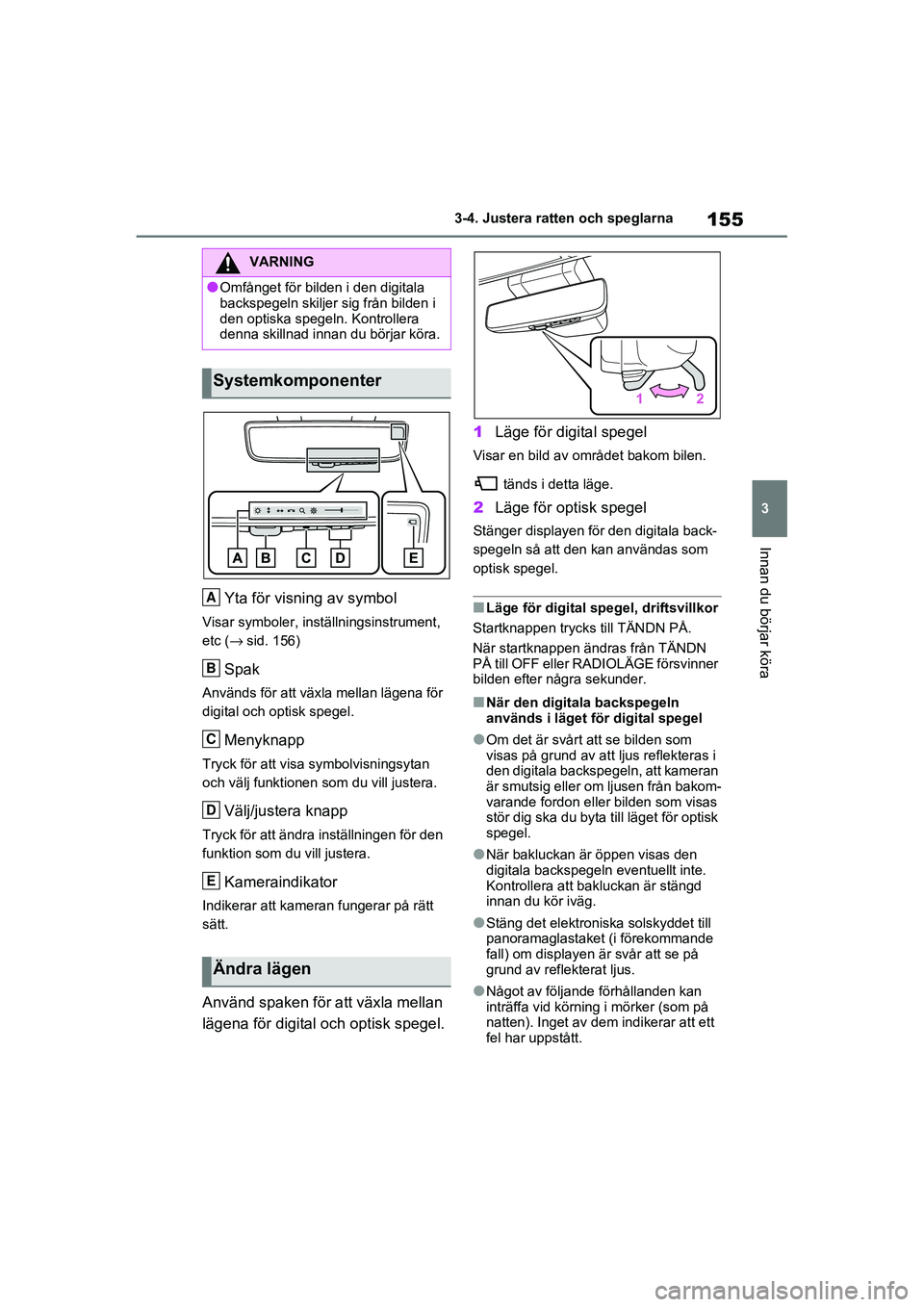

155
3
3-4. Justera ratten och speglarna
Innan du börjar köra
OM42D32SE
Yta för visning av symbol
Visar symboler, instä
llningsinstrument,
etc (→ sid. 156)
Spak
Används för att växla mellan lägena för
digital och optisk spegel.
Menyknapp
Tryck för att visa symbolvisningsytan
och välj funktionen so m du vill justera.
Välj/justera knapp
Tryck för att ändra inställningen för den
funktion som du vill justera.
Kameraindikator
Indikerar att kameran fungerar på rätt
sätt.
Använd spaken för att växla mellan
lägena för digital och optisk spegel. 1
Läge för digital spegel
Visar en bild av området bakom bilen.
tänds i detta läge.
2Läge för optisk spegel
Stänger displayen för den digitala back-
spegeln så att den kan användas som
optisk spegel.
■Läge för digital spegel, driftsvillkor
Startknappen trycks till TÄNDN PÅ.
När startknappen ändras från TÄNDN
PÅ till OFF eller RADIOLÄGE försvinner
bilden efter några sekunder.
■När den digitala backspegeln
används i läget för digital spegel
●Om det är svårt a tt se bilden som
visas på grund av at t ljus reflekteras i
den digitala backspegeln, att kameran
är smutsig eller om ljusen från bakom-
varande fordon eller bilden som visas
stör dig ska du byta till läget för optisk
spegel.
●När bakluckan är öppen visas den
digitala backspegeln eventuellt inte.
Kontrollera att ba kluckan är stängd
innan du kör iväg.
●Stäng det elektroniska solskyddet till
panoramaglastaket (i förekommande
fall) om displayen är svår att se på
grund av reflekterat ljus.
●Något av följande förhållanden kan
inträffa vid körning i mörker (som på
natten). Inget av dem indikerar att ett
fel har uppstått.
VARNING
●Omfånget för bilden i den digitala
backspegeln skiljer sig från bilden i
den optiska spegeln. Kontrollera
denna skillnad innan du börjar köra.
Systemkomponenter
Ändra lägen
A
B
C
D
E
OM42D32SE.book Page 155 Tuesday, September 22, 2020 10:04 AM

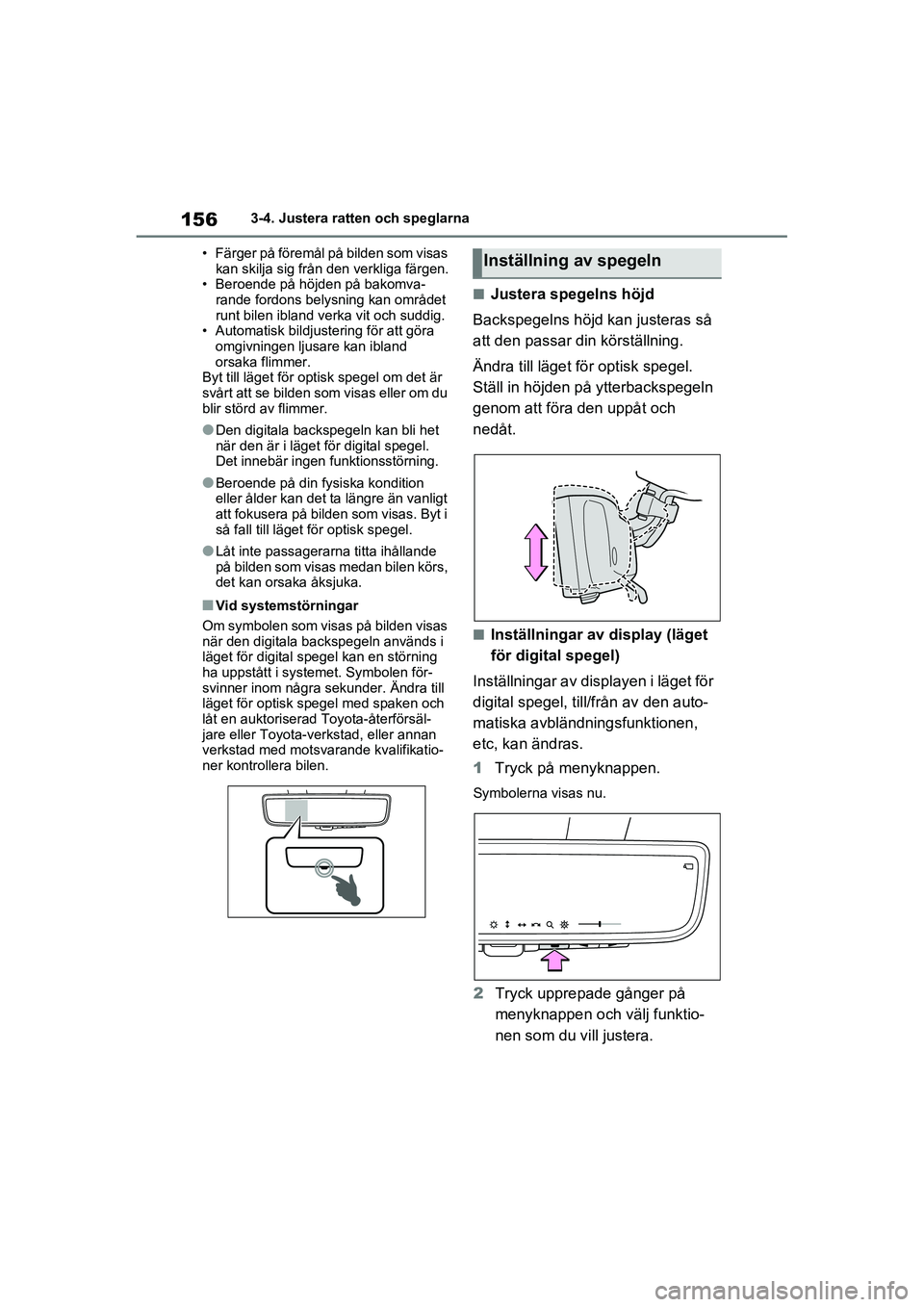

1563-4. Justera ratten och speglarna
OM42D32SE
• Färger på föremål på bilden som visas kan skilja sig från den verkliga färgen.
• Beroende på höjden på bakomva-
rande fordons belysning kan området
runt bilen ibland verka vit och suddig.
• Automatisk bildjust ering för att göra
omgivningen ljusare kan ibland
orsaka flimmer.
Byt till läget för optisk spegel om det är
svårt att se bilden som visas eller om du
blir störd av flimmer.
●Den digitala backspegeln kan bli het
när den är i läget för digital spegel.
Det innebär ingen funktionsstörning.
●Beroende på din fysiska kondition
eller ålder kan det ta längre än vanligt
att fokusera på bilden som visas. Byt i
så fall till läget för optisk spegel.
●Låt inte passagerarna titta ihållande
på bilden som visas medan bilen körs,
det kan orsaka åksjuka.
■Vid systems törningar
Om symbolen som visas på bilden visas
när den digitala backspegeln används i
läget för digital spegel kan en störning
ha uppstått i systemet. Symbolen för-
svinner inom några sekunder. Ändra till
läget för optisk spegel med spaken och
låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvar ande kvalifikatio-
ner kontrollera bilen.
■Justera spegelns höjd
Backspegelns höjd kan justeras så
att den passar din körställning.
Ändra till läget fö r optisk spegel.
Ställ in höjden på ytterbackspegeln
genom att föra den uppåt och
nedåt.
■Inställningar av display (läget
för digital spegel)
Inställningar av disp layen i läget för
digital spegel, till/från av de n auto-
matiska avbländningsfunktionen,
etc, kan ändras.
1 Tryck på menyknappen.
Symbolerna visas nu.
2Tryck upprepade gånger på
menyknappen och välj funktio-
nen som du vill justera.
Inställning av spegeln
OM42D32SE.book Page 156 Tuesday, September 22, 2020 10:04 AM

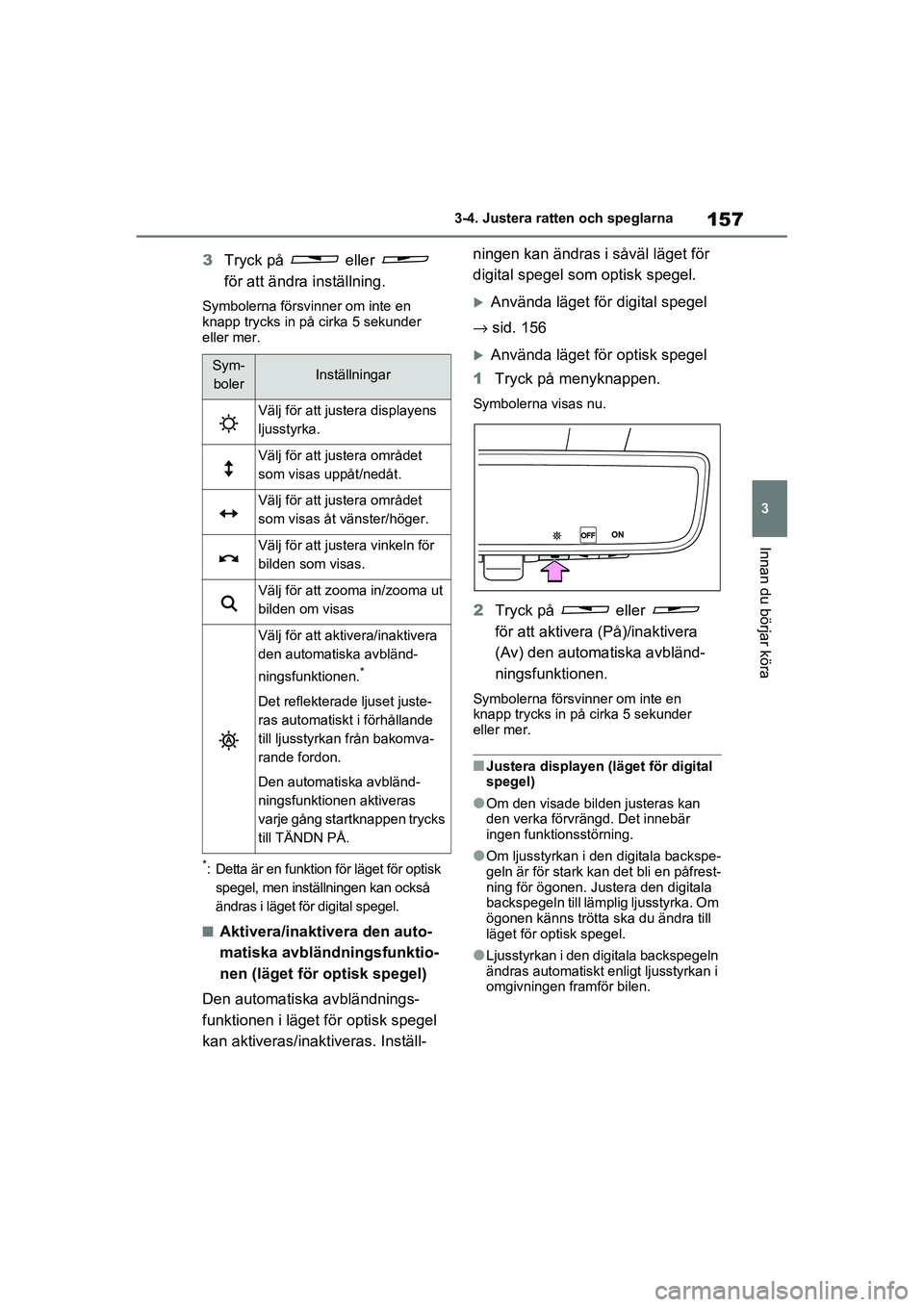

157
3
3-4. Justera ratten och speglarna
Innan du börjar köra
OM42D32SE
3
Tryck på eller
för att ändra inställning.
Symbolerna försvinner om inte en
knapp trycks in på ci rka 5 sekunder
eller mer.
*: Detta är en funktion för läget för optisk
spegel, men inställningen kan också
ändras i läget för digital spegel.
■Aktivera/inaktivera den auto-
matiska avbländningsfunktio-
nen (läget för optisk spegel)
Den automatiska avbländnings-
funktionen i läget för optisk spegel
kan aktiveras/inaktiveras. Inställ- ningen kan ändras i såväl läget för
digital spegel som optisk spegel.
Använda läget för digital spegel
→ sid. 156
Använda läget för optisk spegel
1 Tryck på menyknappen.
Symbolerna visas nu.
2Tryck på eller
för att aktivera ( På)/inaktivera
(Av) den automatiska avbländ-
ningsfunktionen.
Symbolerna försvinner om inte en
knapp trycks in på ci rka 5 sekunder
eller mer.
■Justera displayen (läget för digital
spegel)
●Om den visade bil den justeras kan
den verka förvrängd. Det innebär
ingen funktionsstörning.
●Om ljusstyrkan i den digitala backspe-
geln är för stark kan det bli en påfrest-
ning för ögonen. Justera den digitala
backspegeln till lämplig ljusstyrka. Om
ögonen känns trötta ska du ändra till
läget för optisk spegel.
●Ljusstyrkan i den digitala backspegeln
ändras automatiskt enligt ljusstyrkan i
omgivningen framför bilen.
Sym-
bolerInställningar
Välj för att justera displayens
ljusstyrka.
Välj för att justera området
som visas uppåt/nedåt.
Välj för att justera området
som visas åt vänster/höger.
Välj för att juste ra vinkeln för
bilden som visas.
Välj för att zooma in/zooma ut
bilden om visas
Välj för att aktivera/inaktivera
den automatiska avbländ-
ningsfunktionen.
*
Det reflekterade ljuset juste-
ras automatiskt i förhållande
till ljusstyrkan från bakomva-
rande fordon.
Den automatiska avbländ-
ningsfunktionen aktiveras
varje gång startknappen trycks
till TÄNDN PÅ.
OM42D32SE.book Page 157 Tuesday, September 22, 2020 10:04 AM

1583-4. Justera ratten och speglarna
OM42D32SE
■Undvik att funktionsstörning upp-
står i ljussensorerna
Undvik att en störning uppstår i ljussen-
sorerna genom att inte vidröra eller
täcka över dem.
■Rengöra spegelytan
Om spegelns yta är smutsig kan
bilden på displayen bli svårt att se.
Rengör spegelns ytan försiktigt
med en mjuk och torr trasa.
■Rengöra kameran
Om kameralinsen är smutsig blir
den visade bilden inte tydlig. Ren-
gör den i så fall med en mjuk trasa
som fuktats med vatten eller en
svamp.
■Kameran
Kameran till den digitala backspegeln är
placerad som bilden visar.
■Kylfläkten
Det sitter en kylfläkt i den digitala back-
spegeln. Ljud från kylfläkten kan höras
när systemet används.
VARNING
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
■Under körning
●Justera inte den digitala backspe-
gelns position och justera inte heller
displayen under körning.
Stanna bilen när du ska använda
reglagen till den digitala backspe-
geln.
I annat fall kan ratt en stötas till vil-
ket kan leda till en plötslig olycka.
●Var alltid uppmärksam på omgiv-
ningen kring bilen.
Storleken på fordonen och andra
föremål kan verka olika i läget för digi-
tal spegel och läget för optisk spegel.
När du backar ska du kontrollera
säkerheten direkt av ytorna kring
bilen, i synnerhet bakom bilen.
Om ett fordon närmar sig bakifrån i
mörker, t.ex. under natten, kan
omgivningen verka dunkel.
■Förhindra orsaker till brand
Om föraren fortsätter att använda den
digitala backspegeln medan det kom-
mer rök eller lukt från spegeln kan det
leda till brand. Sluta omedelbart att
använda systemet och kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifika-
tioner och utrustning.
Rengöra den digitala
backspegeln
OM42D32SE.book Page 158 Tuesday, September 22, 2020 10:04 AM

159
3
3-4. Justera ratten och speglarna
Innan du börjar köra
OM42D32SE
Om du observerar något av följ
ande symtom, se följande tabell f ör att hitta
en möjlig orsak och åtgärden.
Om symtomet inte kan åtgärdas ska du låta en auktoriserad Toyot a-återför-
säljare eller Toyota-v erkstad, eller annan verkstad med motsvar ande kvali-
fikationer och utrustning kontrollera bilen.

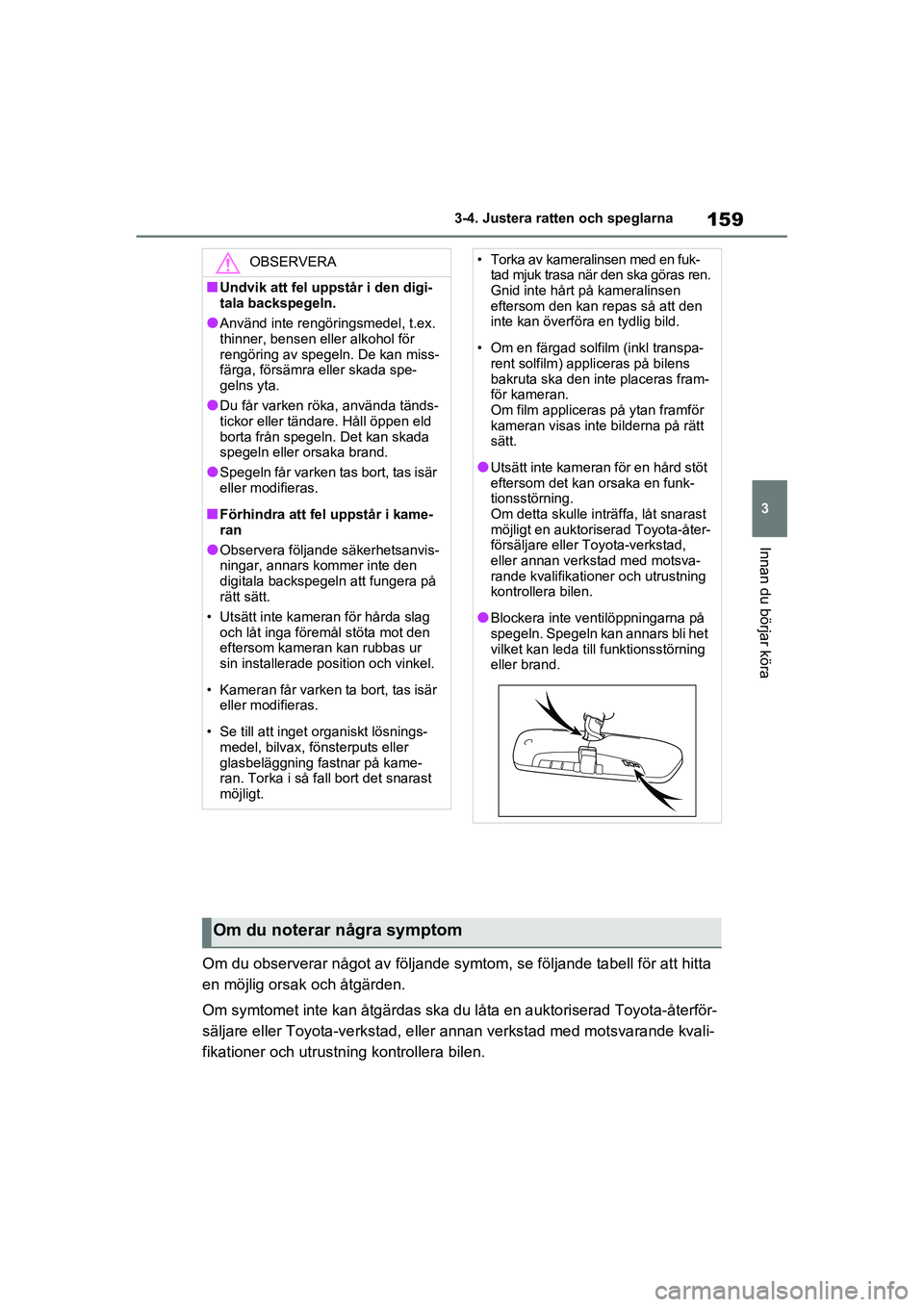

OBSERVERA
■Undvik att fel uppstår i den digi-
tala backspegeln.
●Använd inte rengöringsmedel, t.ex.
thinner, bensen eller alkohol för
rengöring av spegeln. De kan miss-
färga, försämra e ller skada spe-
gelns yta.
●Du får varken röka, använda tänds-
tickor eller tändare. Håll öppen eld
borta från spegeln. Det kan skada
spegeln eller orsaka brand.
●Spegeln får varken tas bort, tas isär
eller modifieras.
■Förhindra att fel uppstår i kame-
ran
●Observera följande säkerhetsanvis-
ningar, annars kommer inte den
digitala backspegeln att fungera på
rätt sätt.
• Utsätt inte kameran för hårda slag och låt inga föremål stöta mot den
eftersom kameran kan rubbas ur
sin installerade po sition och vinkel.
• Kameran får varken ta bort, tas isär eller modifieras.
• Se till att inget organiskt lösnings- medel, bilvax, fönsterputs eller
glasbeläggning fastnar på kame-
ran. Torka i så fall bort det snarast
möjligt.
• Torka av kameralinsen med en fuk- tad mjuk trasa när den ska göras ren.
Gnid inte hårt på kameralinsen
eftersom den kan repas så att den
inte kan överföra en tydlig bild.
• Om en färgad solf ilm (inkl transpa-
rent solfilm) appliceras på bilens
bakruta ska den inte placeras fram-
för kameran.
Om film appliceras på ytan framför
kameran visas in te bilderna på rätt
sätt.
●Utsätt inte kameran för en hård stöt
eftersom det kan orsaka en funk-
tionsstörning.
Om detta skulle inträ ffa, låt snarast
möjligt en auktori serad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning
kontrollera bilen.
●Blockera inte ve ntilöppningarna på
spegeln. Spegeln kan annars bli het
vilket kan leda till funktionsstörning
eller brand.
Om du noterar några symptom
OM42D32SE.book Page 159 Tuesday, September 22, 2020 10:04 AM

1603-4. Justera ratten och speglarna
OM42D32SE

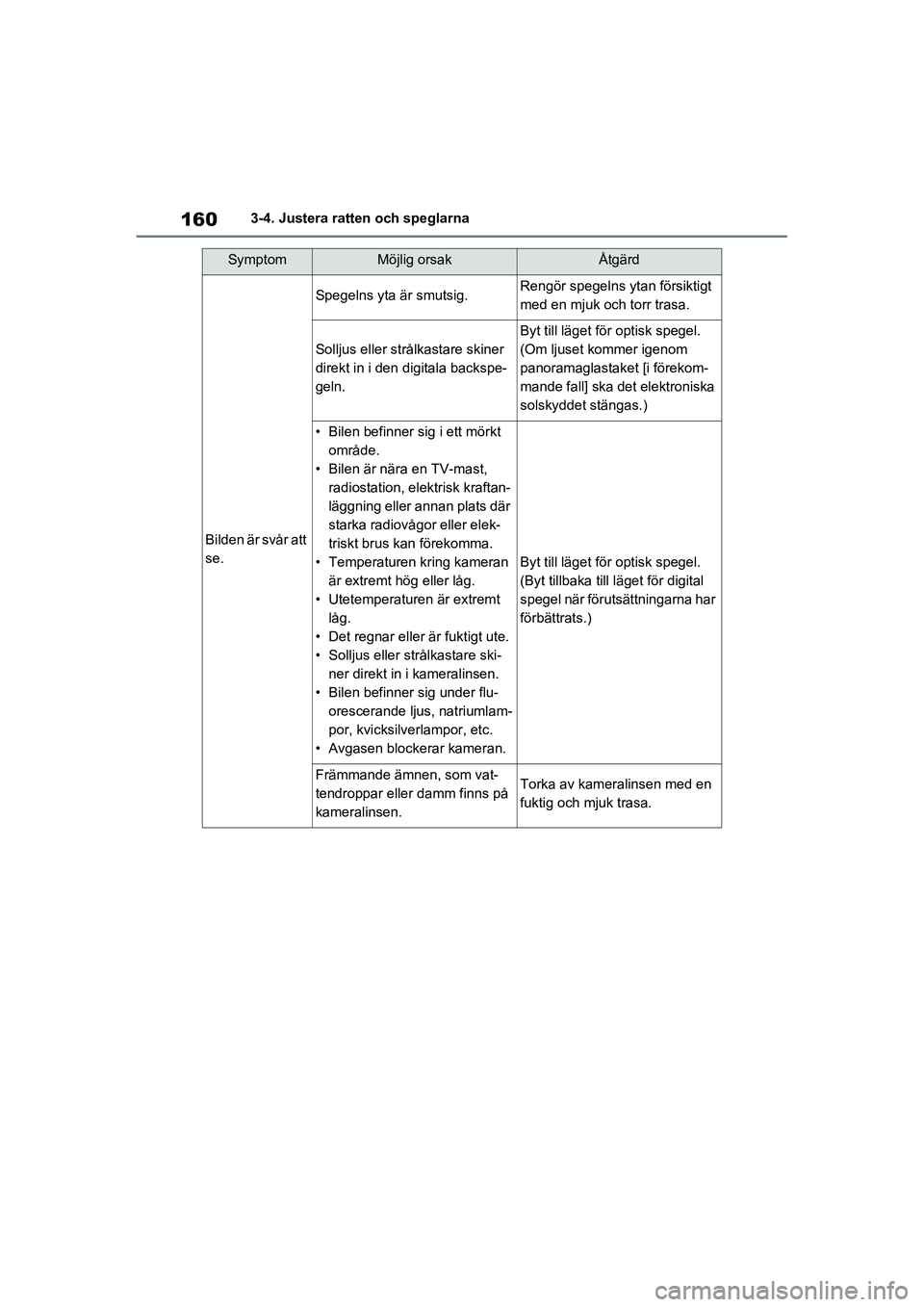

SymptomMöjlig orsakÅtgärd
Bilden är svår att
se.
Spegelns yta är smutsig.Rengör spegelns ytan försiktigt
med en mjuk och torr trasa.
Solljus eller strålkastare skiner
direkt in i den digitala backspe-
geln.
Byt till läget för optisk spegel.
(Om ljuset kommer igenom
panoramaglastaket [i förekom-
mande fall] ska det elektroniska
solskyddet stängas.)
• Bilen befinner sig i ett mörkt område.
• Bilen är nära en TV-mast, radiostation, elektrisk kraftan-
läggning eller annan plats där
starka radiovågor eller elek-
triskt brus k an förekomma.
• Temperaturen kring kameran är extremt hög eller låg.
• Utetemperaturen är extremt låg.
• Det regnar eller är fuktigt ute.
• Solljus eller strålkastare ski- ner direkt in i kameralinsen.
• Bilen befinner sig under flu- orescerande ljus, natriumlam-
por, kvicksilve rlampor, etc.
• Avgasen blockerar kameran.
Byt till läget för optisk spegel.
(Byt tillbaka till läget för digital
spegel när förutsättningarna har
förbättrats.)
Främmande ämnen, som vat-
tendroppar eller damm finns på
kameralinsen.Torka av kameralinsen med en
fuktig och mjuk trasa.
OM42D32SE.book Page 160 Tuesday, September 22, 2020 10:04 AM
