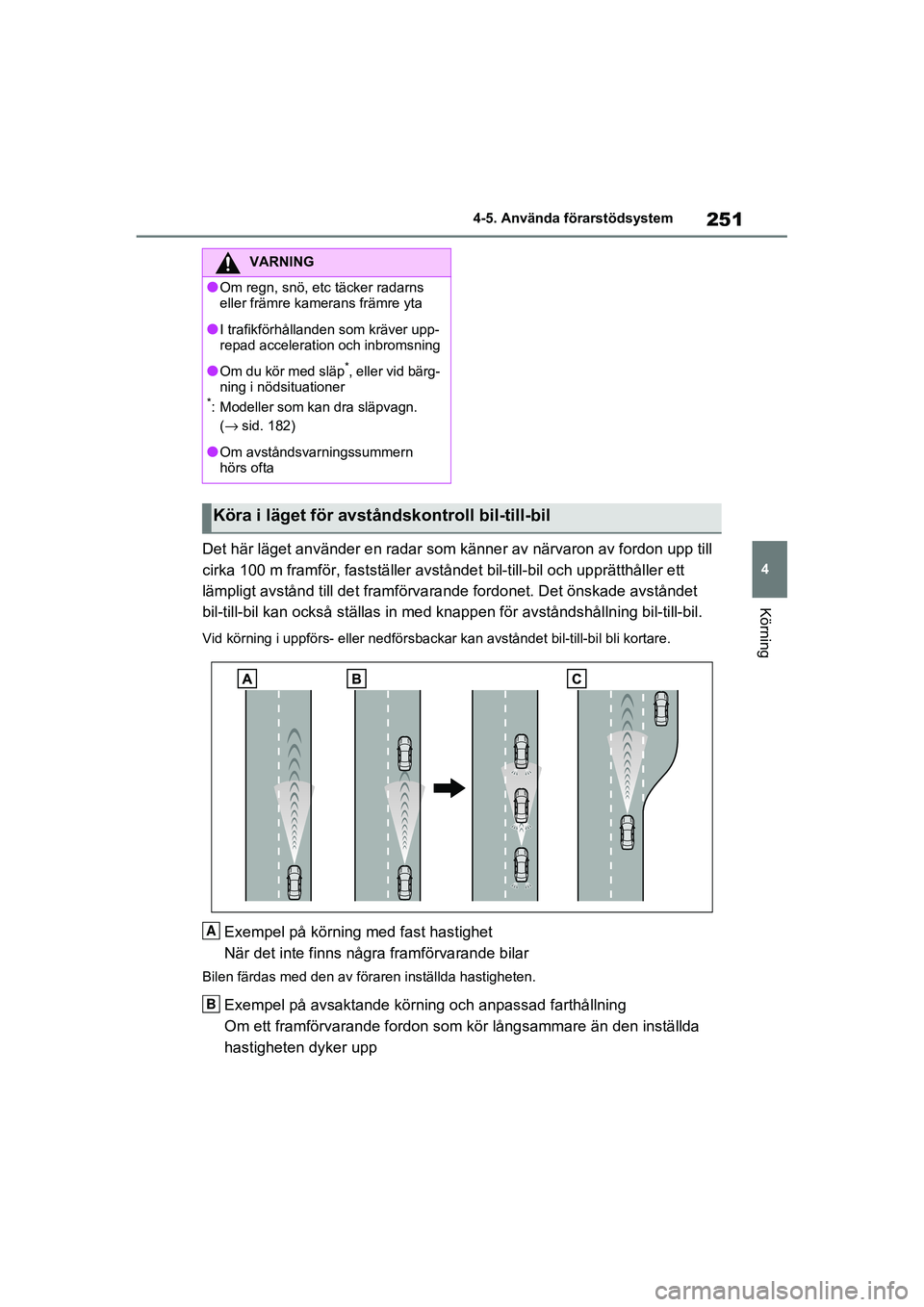

TOYOTA RAV4 2020 Bruksanvisningar (in Swedish)

251
4
4-5. Använda förarstödsystem
Körning
OM42D32SE
Det här läget använder en radar s
om känner av närvaron av fordon upp till
cirka 100 m framför, fastställe r avståndet bil-till-bil och upprätthåller ett
lämpligt avstånd till det framförvara nde fordonet. Det önskade avståndet
bil-till-bil kan också ställas in med knappe n för avståndshållning bil-till-bil.
Vid körning i uppförs- eller ne dförsbackar kan avståndet bil-till-bil bli kortare.
Exempel på körning med fast hastighet
När det inte finns några framförvarande bilar
Bilen färdas med den av för aren inställda hastigheten.
Exempel på avsaktande körning och anpassad farthållning
Om ett framförvarande fordon som kör långs ammare än den inställda
hastigheten dyker upp
VARNING
●Om regn, snö, etc täcker radarns
eller främre kamerans främre yta
●I trafikförhållanden som kräver upp-
repad acceleration och inbromsning
●Om du kör med släp*, eller vid bärg-
ning i nödsituationer
*: Modeller som kan dra släpvagn.
(→ sid. 182)
●Om avståndsvarningssummern
hörs ofta
Köra i läget för avståndskontroll bil-till-bil
A
B
OM42D32SE.book Page 251 Tuesday, September 22, 2020 10:04 AM

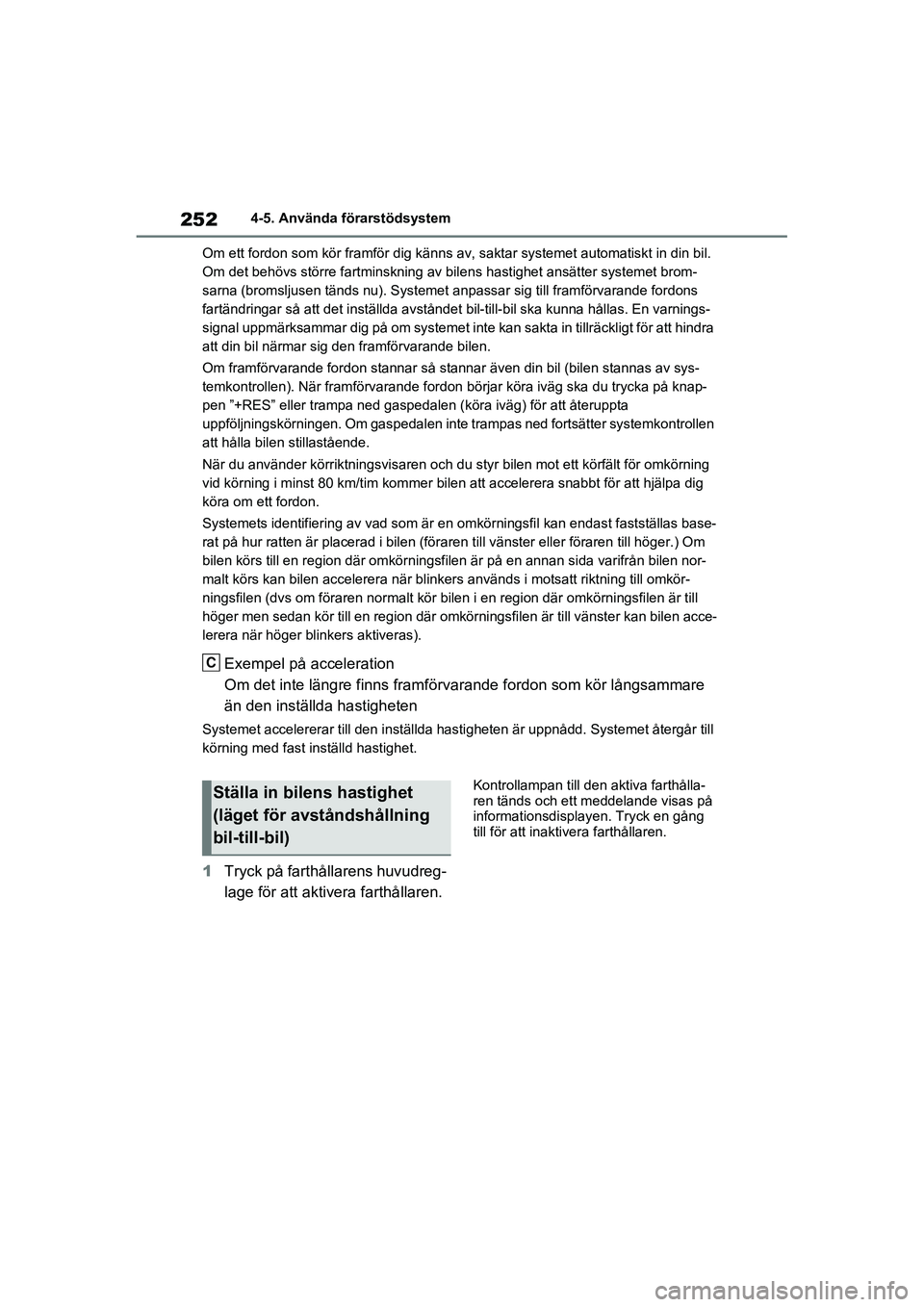

2524-5. Använda förarstödsystem
OM42D32SE
Om ett fordon som kör framför dig känns av, saktar systemet aut omatiskt in din bil.
Om det behövs större f artminskning av bilens hastighet ansätter systemet brom-
sarna (bromsljusen tänds nu). S ystemet anpassar sig till framförvarande fordons
fartändringar så att det instä llda avståndet bil-till-bil ska k unna hållas. En varnings-
signal uppmärksammar dig på om systemet inte kan sakta in tillr äckligt för att hindra
att din bil närmar sig den framförvarande bilen.
Om framförvarande fo rdon stannar så stannar även din bil (bilen stannas av sys-
temkontrollen). När framförvaran de fordon börjar köra iväg ska du trycka på knap-
pen ”+RES” eller trampa ned gas pedalen (köra iväg) för att återuppta
uppföljningskörningen. Om gaspedalen inte trampas ned fortsätte r systemkontrollen
att hålla bilen stillastående.
När du använder körriktningsvis aren och du styr bilen mot ett körfält för omkörning
vid körning i minst 80 km/tim kom mer bilen att accelerera snabbt för att hjälpa dig
köra om ett fordon.
Systemets identifieri ng av vad som är en omkörningsfil kan enda st fastställas base-
rat på hur ratten är p lacerad i bilen (föraren till vänster eller föraren till höger.) Om
bilen körs till en region där om körningsfilen är på en annan si da varifrån bilen nor-
malt körs kan bilen accelerera när blinkers används i motsatt r iktning till omkör-
ningsfilen (dvs om föra ren normalt kör bilen i en region där om körningsfilen är till
höger men sedan kör till en region där omkörningsfilen är till vänster kan bilen acce-
lerera när höger blinkers aktiveras).
Exempel på acceleration
Om det inte längre finns framför varande fordon som kör långsamm are
än den inställda hastigheten
Systemet accelererar till den inställda hastigheten är uppnådd. Systemet återgår till
körning med fast inställd hastighet.
1 Tryck på farthållarens huvudreg-
lage för att aktivera farthållaren.
Kontrollampan till den aktiva farthålla-
ren tänds och ett meddelande visas på
informationsdispla yen. Tryck en gång
till för att inakti vera farthållaren.
C
Ställa in bilens hastighet
(läget för avståndshållning
bil-till-bil)
OM42D32SE.book Page 252 Tuesday, September 22, 2020 10:04 AM

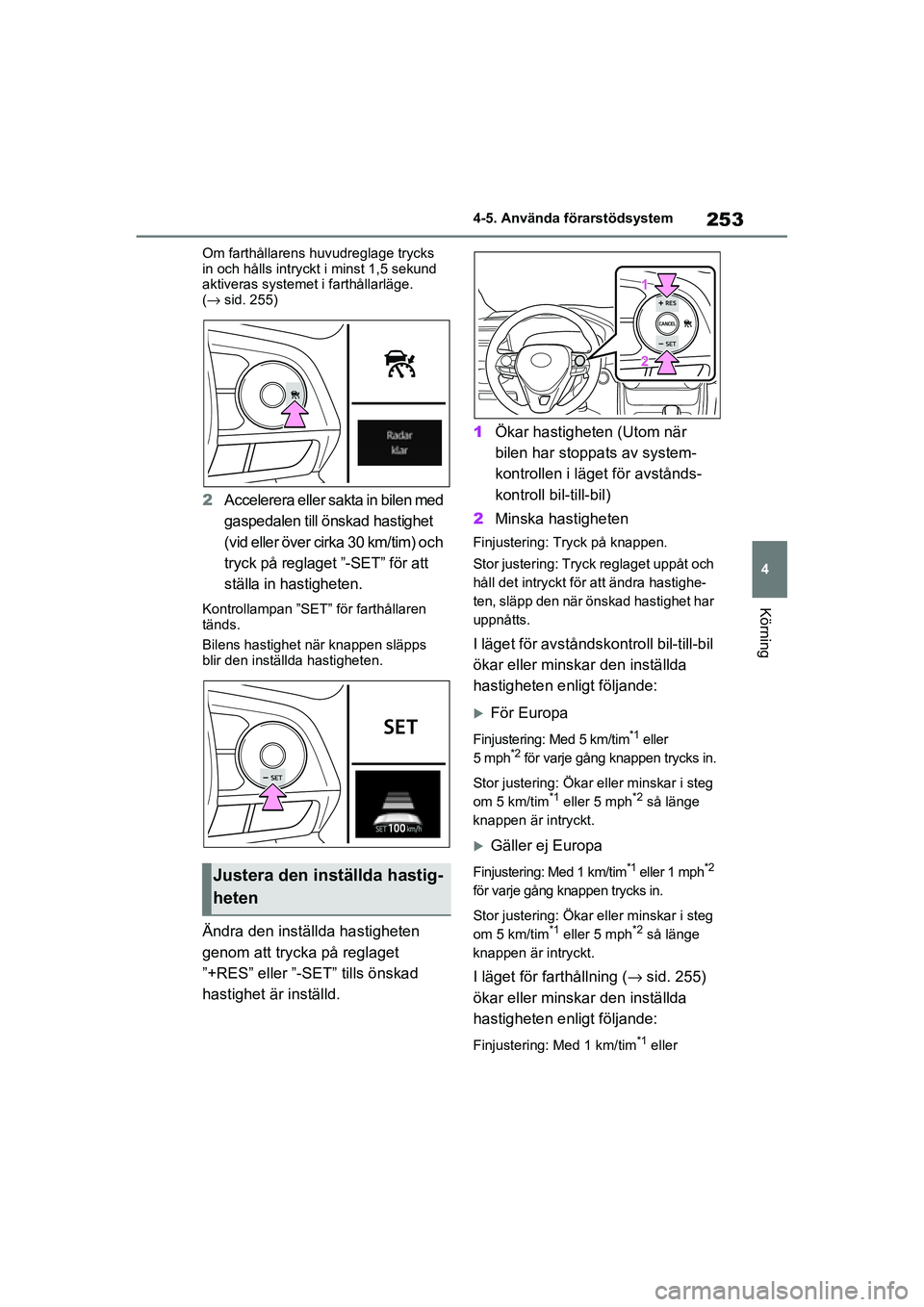

253
4
4-5. Använda förarstödsystem
Körning
OM42D32SE
Om farthållarens h
uvudreglage trycks
in och hålls intryckt i minst 1,5 sekund
aktiveras systemet i farthållarläge.
(→ sid. 255)
2Accelerera eller sa kta in bilen med
gaspedalen till önskad hastighet
(vid eller över cirka 30 km/tim) och
tryck på reglaget ”-SET” för att
ställa in hastigheten.
Kontrollampan ”SET” för farthållaren
tänds.
Bilens hastighet när knappen släpps
blir den inställda hastigheten.
Ändra den inställda hastigheten
genom att trycka på reglaget
”+RES” eller ”-SET” tills önskad
hastighet är inställd. 1
Ökar hastigheten (Utom när
bilen har stoppats av system-
kontrollen i läge t för avstånds-
kontroll bil-till-bil)
2 Minska hastigheten
Finjustering: T ryck på knappen.
Stor justering: Tryck reglaget uppåt och
håll det intryckt för att ändra hastighe-
ten, släpp den när önskad hastighet har
uppnåtts.
I läget för avstånd skontroll bil-till-bil
ökar eller minskar den inställda
hastigheten enligt följande:
För Europa
Finjustering: Med 5 km/tim*1 eller
5mph*2 för varje gång k nappen trycks in.
Stor justering: Ökar eller minskar i steg
om 5 km/tim
*1 eller 5 mph*2 så länge
knappen är intryckt.
Gäller ej Europa
Finjustering: Med 1 km/tim*1 eller 1 mph*2
för varje gång knappen trycks in.
Stor justering: Ökar eller minskar i steg
om 5 km/tim
*1 eller 5 mph*2 så länge
knappen är intryckt.
I läget för farthållning ( →sid. 255)
ökar eller minskar den inställda
hastigheten enligt följande:
Finjustering: Med 1 km/tim*1 eller
Justera den inställda hastig-
heten
OM42D32SE.book Page 253 Tuesday, September 22, 2020 10:04 AM

2544-5. Använda förarstödsystem
OM42D32SE
1mph*2 för varje gång knappen trycks
in.
Stor justering: Hastig heten fortsätter att
ändras så länge reglaget är intryckt.
*1: Om den inställda hastigheten visas i ”km/h”
*2: Om den inställda hastigheten visas i ”MPH”
När du trycker på knappen ändras
avståndet till fr amförvarande bil
enligt följande:
1 Lång
2 Medel
3 Kort
Avståndet bil-till-bil ställs automatiskt in
på långt läge när startknappen trycks till
TÄNDN PÅ. Om en bil kör framfö
r dig visas även
markeringen för framförvarande bil .
Välj ett avstånd i tabellen nedan.
Observera att de visade avstånden
motsvarar en hastighet av 80 km/tim.
Avståndet bil-till-bil ökar/minskar i
enlighet med bilens hastighet. Om
bilen stoppas av systemkontrollen
stannar den vid ett visst avstånd bil-
till-bil beroende på situationen.
Tryck reglaget ”+RES” uppåt när
bilen framför dig kör iväg.
Din bil återupptar uppföljningskör-
ning om du trampar ned gaspeda-
len när framförvarande bil börjar
köra iväg.
Ändra avståndet bil-till-bil
(läget för avståndshållning
bil-till-bil)
Inställning av avståndet bil-
till-bil (avståndskontroll bil-
till-bil)
AvståndsalternativAvståndshållning bil-till-bil
LångCirka 50 m
MedelCirka 40 m
KortCirka 30 m
Återuppta följandet av fram-
förvarande fordon när bilen
stoppats av systemkontroll
(avståndskontroll bil-till-bil)
A
OM42D32SE.book Page 254 Tuesday, September 22, 2020 10:04 AM

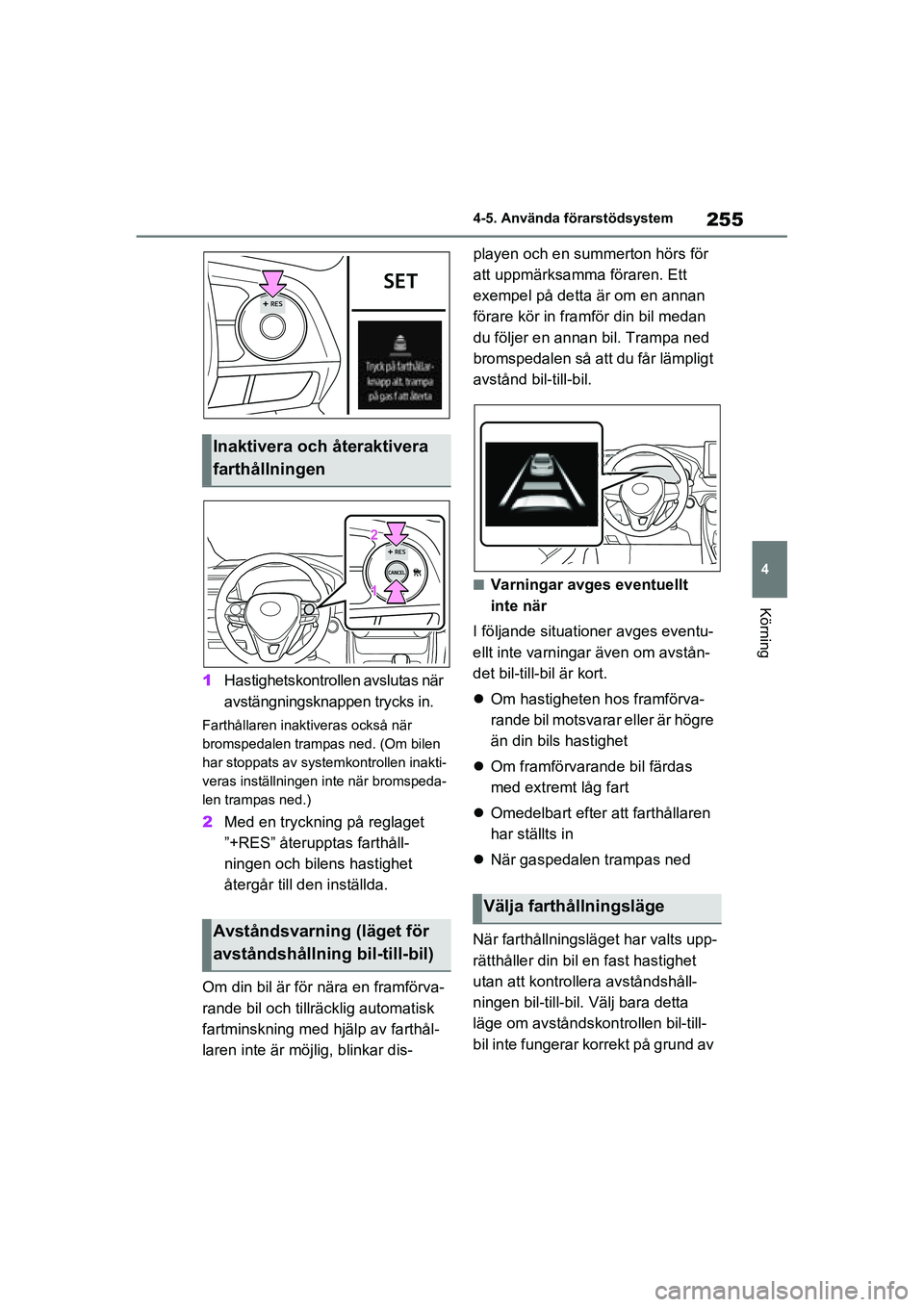

255
4
4-5. Använda förarstödsystem
Körning
OM42D32SE
1
Hastighetskontrollen avslutas när
avstängningsknappen trycks in.
Farthållaren inakti veras också när
bromspedalen trampas ned. (Om bilen
har stoppats av system kontrollen inakti-
veras inställningen inte när bromspeda-
len trampas ned.)
2 Med en tryckning på reglaget
”+RES” återupptas farthåll-
ningen och bil ens hastighet
återgår till den inställda.
Om din bil är för nä ra en framförva-
rande bil och tillr äcklig automatisk
fartminskning med hjälp av farthål-
laren inte är möjlig, blinkar dis- playen och en summerton hörs för
att uppmärksamma
föraren. Ett
exempel på detta är om en annan
förare kör in fram för din bil medan
du följer en annan bil. Trampa ned
bromspedalen så att du får lämpligt
avstånd bil-till-bil.
■Varningar avges eventuellt
inte när
I följande situationer avges eventu-
ellt inte varningar även om avstån-
det bil-till-bil är kort.
 Om hastigheten hos framförva-
rande bil motsvarar eller är högre
än din bils hastighet
 Om framförvarande bil färdas
med extremt låg fart
 Omedelbart efter att farthållaren
har ställts in
 När gaspedalen trampas ned
När farthållningslä get har valts upp-
rätthåller din bil en fast hastighet
utan att kontrollera avståndshåll-
ningen bil-till-bil. Välj bara detta
läge om avståndskon trollen bil-till-
bil inte fungerar korrekt på grund av
Inaktivera och återaktivera
farthållningen
Avståndsvarning (läget för
avståndshållning bil-till-bil)
Välja farthållningsläge
OM42D32SE.book Page 255 Tuesday, September 22, 2020 10:04 AM

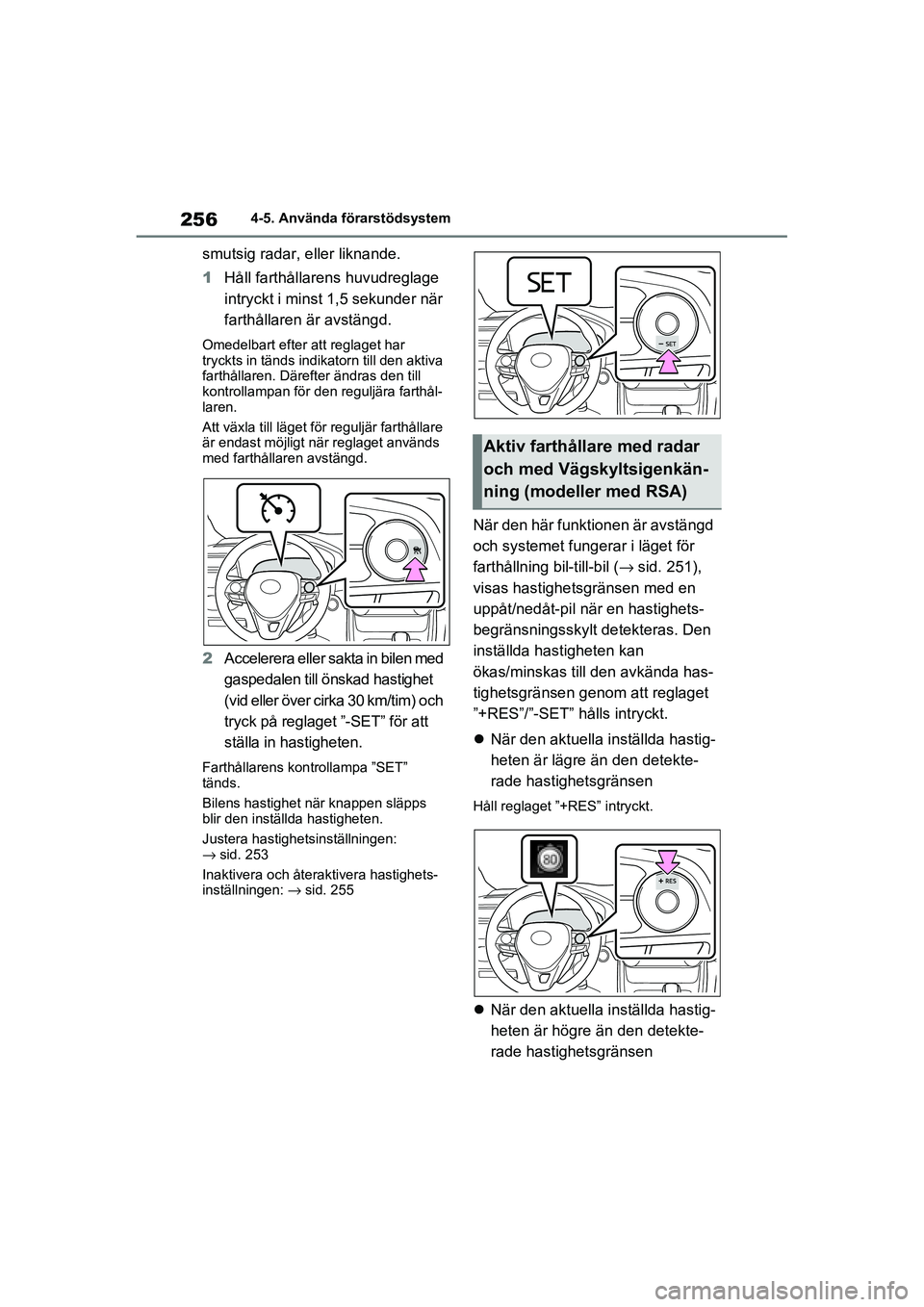

2564-5. Använda förarstödsystem
OM42D32SE
smutsig radar, eller liknande.
1Håll farthållarens huvudreglage
intryckt i minst 1,5 sekunder när
farthållaren är avstängd.
Omedelbart efter att reglaget har
tryckts in tänds indikato rn till den aktiva
farthållaren. Därefter ändras den till
kontrollampan för den reguljära farthål-
laren.
Att växla till läget för reguljär farthållare
är endast möjligt när reglaget används
med farthållaren avstängd.
2 Accelerera eller sa kta in bilen med
gaspedalen till önskad hastighet
(vid eller över cirka 30 km/tim) och
tryck på reglaget ”-SET” för att
ställa in hastigheten.
Farthållarens kon trollampa ”SET”
tänds.
Bilens hastighet när knappen släpps
blir den inställda hastigheten.
Justera hastighetsinställningen:
→ sid. 253
Inaktivera och återaktivera hastighets-
inställningen: → sid. 255
När den här funktionen är avstängd
och systemet fung erar i läget för
farthållning bil-till-bil ( →sid. 251),
visas hastighetsgränsen med en
uppåt/nedåt-pil när en hastighets-
begränsningsskylt detekteras. Den
inställda hastigheten kan
ökas/minskas till den avkända has-
tighetsgränsen geno m att reglaget
”+RES”/”-SET” hålls intryckt.
 När den aktuella i nställda hastig-
heten är lägre än den detekte-
rade hastighetsgränsen
Håll reglaget ” +RES” intryckt.
När den aktuella i nställda hastig-
heten är högre än den detekte-
rade hastighetsgränsen
Aktiv farthållare med radar
och med Vägskyltsigenkän-
ning (modeller med RSA)
OM42D32SE.book Page 256 Tuesday, September 22, 2020 10:04 AM

257
4
4-5. Använda förarstödsystem
Körning
OM42D32SE
Håll reglaget ”-SET” intryckt.
Den aktiva farthållaren med radar
och vägskyltsigenkänning kan akti-
veras/inaktiveras i på informa-
tionsdisplayen. (
→sid. 110)
När den aktiva f arthållaren med
radar och vägskylt sigenkänning är
aktiverad och föraren kör nedför en
backe kan körhastigheten komma
att överskrida den inställda hastig-
heten.
I sådant fall markeras den visade
inställda körhastigheten och föra-
ren uppmärksammas med en sum-
merton.
■Aktiv farthållare med radar från 0
km/tim kan ställas in när
●Växelspaken är i D.
●Den önskade inställda hastigheten
kan ställas in när körhastigheten är
minst cirka 30 km/tim.
(Om körhastigheten emellertid ställs
in medan bilens hastighet är under
cirka 30 km/tim ko mmer den inställda
hastigheten att ställas in på cirka 30 km/tim.)
■Accelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den
inställda hastigheten. I läget för
avståndshållning bil- till-bil kan bilen
sakta in under den inställda hastigheten
för att hålla avståndet till den framförva-
rande bilen.
■Om bilen stannar under följning av
framförvarande fordon
●En tryckning på reglaget ”+/RES”
medan framförvarande fordon stannar
återupptar följandet av framförva-
rande fordon om fordonet kör iväg
inom cirka 3 sekunder efter att regla-
get trycktes in.
●Om bilen kör iväg inom 3 sekunder
efter att din bil stannat återupptas
uppföljningskörningen.
■Automatisk inaktivering av
avståndskontroll bil-till-bil
Avståndshållningen bil-till-bil stängs
automatiskt av i följande situationer.
●VSC är aktiverat.
●TRC är aktiverat under en viss tid.
●När VSC- eller TRC-systemet är
avstängt.
●Sensorn kan inte känna av på rätt sätt
eftersom den är övertäckt av något
föremål.
●Bromsen i det aktiva krockskyddssys-
temet är aktiverad.
●Parkeringsbromsen är ansatt.
●Bilen har stannats av systemkontrol-
len på en brant backe.
●Följande känns av när bilen har stan-
nats av systemkontroll:
• Föraren har inte spänt fast säkerhets- bältet.
• Förardörren öppnas.
• Bilen har stått stilla i mer än tre minuter
Om körning med avståndskontroll bil-till-
bil kopplas bort au tomatiskt av andra
orsaker än ovanst ående kan ett fel ha
Aktivera/inaktivera den
aktiva farthållaren med radar
och Vägskyltsigenkänning
(modeller med RSA)
OM42D32SE.book Page 257 Tuesday, September 22, 2020 10:04 AM

2584-5. Använda förarstödsystem
OM42D32SE
uppstått i systemet. Kontakta en auktori-
serad Toyota-återför säljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikatione r och utrustning.
■Automatisk inaktivering av farthåll-
ning
Farthållningsläget inaktiveras automa-
tiskt i följande situationer:
●Den verkliga hastigheten är över cirka
16 km/tim under den inställda hastig-
heten.
●Bilens hastighet sjunker under cirka
30 km/tim.
●VSC är aktiverat.
●TRC är aktiverat u nder en viss tid.
●När VSC- eller TRC-systemet är
avstängt.
●Bromsen i det aktiva krockskyddssys-
temet är aktiverad.
Om körning i farthållningsläge kopplas
bort automatiskt av andra orsaker än
ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan ve rkstad med motsva-
rande kvalifikationer och utrustning.
■Den aktiva farthållaren med radar
och vägskyltsigenkänning fungerar
eventuellt inte på rätt sätt när
(modeller med RSA)
När du använder den här funktionen ska
du kontrollera hastighetsbegränsnings-
skylten som visas ef tersom den aktiva
farthållaren med radar och med vägskylts-
igenkänning eventuellt inte fungerar på
rätt sätt i förhållanden när RSA eventu-
ellt inte aktiveras e ller gör korrekt detek-
tering (→ sid. 247).
I följande situatio ner kan den inställda
hastigheten eventuellt inte ändras till den
detekterade hastighetsgränsen genom att
reglaget ”+RES”/”- SET” hålls intryckt.
●Om ingen information om hastighets-
gränsen finns
●När den detekterade hastighetsgrän- sen är densamma som den inställda
hastigheten.
●Om den detektera
de hastighetsgrän-
sen är utanför has tighetsområdet
inom vilket den aktiva farthållaren
med radar kan fungera
■Bromsning
Ett ljud från bromsningen kan höras och
bromspedalens respons kan förändras
med det innebär inte e n funktionsstörning.
■Varningsmeddelanden och sum-
mer to ne r f ö r d en ak t iv a f ar t hål l are n
med radar från 0 km/tim
Varningsmeddelanden och summerto-
ner används för att indikera systemstör-
ningar eller för att informera föraren om
behovet av försiktighet i körningen. Om
ett varningsmeddelande visas på infor-
mationsdisplayen, läs meddelandet och
följ anvisningarna. ( →sid. 225, 425)
■Om sensorn inte tycks känna av
framförvarande fordon på korrekt
sätt
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på broms-
pedalen om bilen inte saktar ner tillräck-
ligt, eller trampa på gaspedalen om du
behöver accelerera.
Eftersom sensorn inte alltid kan känna
av dessa fordonstyper aktiveras eventu-
ellt inte avståndsvarningen ( →sid. 255).
●Fordon som plötsligt kör in framför dig
●Fordon som kör sakta
●Fordon som inte kör i samma körfält
●Fordon som är mindre baktill (t.ex.
släp utan last)
●Motorcyklar som fä rdas i samma kör-
fält
OM42D32SE.book Page 258 Tuesday, September 22, 2020 10:04 AM

259
4
4-5. Använda förarstödsystem
Körning
OM42D32SE
●Om vatten eller snö kastas upp av
omgivande bilar hindras sensorernas
avkänningsfunktion
●Om din bil pekar uppåt (kan orsakas
av tung last i bag
agerummet etc.)
●Framförvarande for don har extremt
hög markfrigång
■Situationer när avståndskontrollen
bil-till-bil eventuel lt inte fungerar på
korrekt sätt
Under följande förutsättningar används
bromspedalen (eller gaspedalen, bero-
ende på situationen) efter behov.
Systemet fungerar eventuellt inte kor-
rekt eftersom sensorn inte alltid kan
känna av framförvarande fordon på rätt
sätt.
●Om vägen svänger eller om det är en
smal väg
●Om styrningen eller ditt läge i filen
känns instabil
●Om bilen framför dig plötsligt saktar in
●Vid körning på en väg som omges av
en konstruktion, t.ex. i en tunnel eller
på en bro
●Medan körhastigheten minskar till den
inställda hastigheten efter att bilen
accelererats med gaspedalen
OM42D32SE.book Page 259 Tuesday, September 22, 2020 10:04 AM

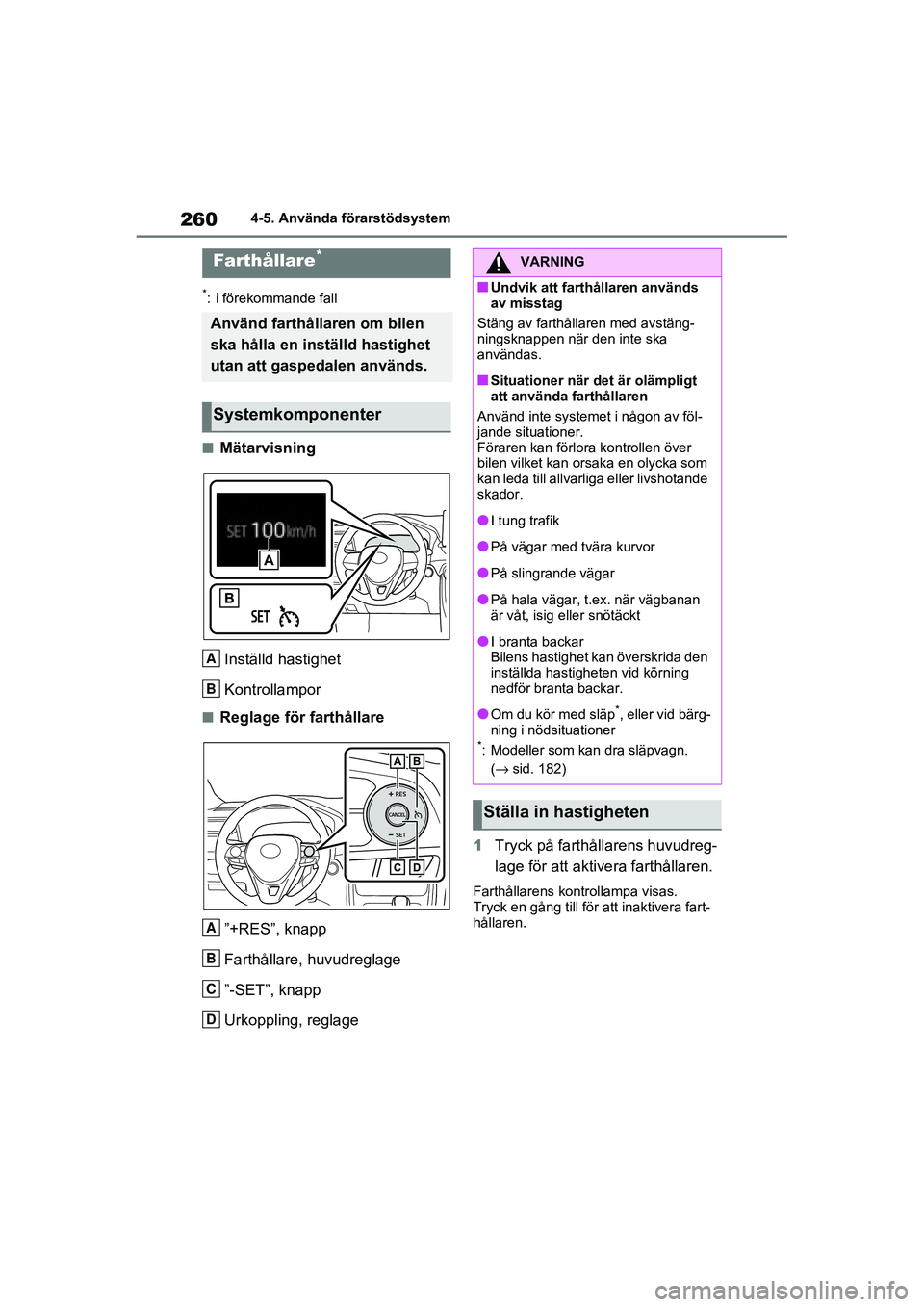

2604-5. Använda förarstödsystem
OM42D32SE
*: i förekommande fall
■MätarvisningInställd hastighet
Kontrollampor
■Reglage för farthållare”+RES”, knapp
Farthållare, huvudreglage
”-SET”, knapp
Urkoppling, reglage 1
Tryck på farthållarens huvudreg-
lage för att aktive ra farthållaren.
Farthållarens kontrollampa visas.
Tryck en gång till för att inaktivera fart-
hållaren.
Farthållare*
Använd farthållaren om bilen
ska hålla en inställd hastighet
utan att gaspedalen används.
Systemkomponenter
A
B
A
B
C
D
9$51,1*
■Undvik att farthå llaren används
av misstag
Stäng av farthålla ren med avstäng-
ningsknappen när den inte ska
användas.
■Situationer när det är olämpligt
att använda farthållaren
Använd inte systemet i någon av föl-
jande situationer.
Föraren kan förlora kontrollen över
bilen vilket kan orsaka en olycka som
kan leda till allvarliga eller livshotande
skador.
●I tung trafik
●På vägar med tvära kurvor
●På slingrande vägar
●På hala vägar, t.ex. när vägbanan
är våt, isig eller snötäckt
●I branta backar
Bilens hastighet kan överskrida den
inställda hastigheten vid körning
nedför branta backar.
●Om du kör med släp*, eller vid bärg-
ning i nödsituationer
*: Modeller som kan dra släpvagn.
(→ sid. 182)
Ställa in hastigheten
OM42D32SE.book Page 260 Tuesday, September 22, 2020 10:04 AM
