TOYOTA RAV4 2020 Manual de utilização (in Portuguese)

351
4 4-5. Utilização dos sistemas de apoio à condução
Condução
sistema RSA notifica o condutor.
Quando a velocidade do veículo
for superior ao limite de notificação
do sinal de limite de velocidade
exibido, a imagem do sinal será
destacada e soa um sinal sonoro.
Quando o sistema RSA identifi-
car um sinal de sentido proibido
e detetar que o veículo entrou
nessa área com base na infor-
mação do mapa do sistema de
navegação, o sinal de sentido
proibido pisca e soa um sinal
sonoro. (Para veículos com sis-
tema de navegação)
Se o sistema detetar que o seu
veículo está a fazer uma ultra-
passagem e o sinal de proibição
de ultrapassagem estiver a ser
exibido no mostrador de informa-
ções múltiplas, o sinal pisca e
soa um sinal sonoro.
Dependendo da situação, o trânsito
(direção, unidade de velocidade)
pode não ser devidamente dete-
tado e a função de notificação pode
não funcionar devidamente.
■Configuração
P.137
■Desligar automaticamente o mos-
trador de sinais do RSA
Um ou mais sinais desligam-se automa-
ticamente nas seguintes situações.
●Nenhum sinal é reconhecido a uma
determinada distância
●A estrada muda devido a uma curva à
esquerda ou direita, etc.
■Condições nas quais a função
pode não atuar nem detetar corre-
tamente
Nas seguintes situações, o RSA não
funciona normalmente e pode não reco-
nhecer sinais, exibir o sinal incorreto, etc. No entanto, isso não indica que
haja uma avaria.
●A câmara da frente está desalinhada
devido a um impacto forte que foi apli-
cado ao sensor, etc.
●Existe sujidade, neve, autocolantes,
etc. no para-brisas junto à câmara da
frente.
●Condições meteorológicas adversas,
tais como chuva intensa, nevoeiro,
neve ou tempestades de areia.
●A s l u z e s d e u m v e í c u l o q u e c i r c u l a e m
sentido contrário, luz do sol, etc., inci-
dem na câmara da frente.
●O sinal está sujo, desbotado, incli-
nado ou torto.
●O contraste do sinal eletrónico é fraco.
●Todo ou parte do sinal está oculto pelas
folhas de uma árvore, um poste, etc.
●O sinal só é visível para a câmara da
frente durante um curto período de
tempo.
●O cenário de condução (mudança de
direção, mudança de faixa, etc.) é mal
avaliado.
●Mesmo que exista um sinal que não é
apropriado para a faixa que está a ser
percorrida, tal como um sinal imedia-
tamente após um ramal da autoes-
trada, ou numa faixa adjacente
imediatamente antes da convergência
de estradas.
●Há autocolantes afixados na parte tra-
seira do veículo que circula à sua frente.
●É reconhecido um sinal parecido com
um sinal compatível com o sistema.
●Os sinais de limite de velocidade de
estradas laterais podem ser deteta-
dos e exibidos (se posicionados à
vista da câmara da frente), enquanto
o veículo estiver a circular na estrada
principal.
●Os sinais de limite de velocidade das
estradas de saída de rotunda podem
ser detetados e exibidos (se posicio-
nados à vista da câmara da frente)
enquanto estiver a fazer a rotunda.
●A parte da frente do veículo está
levantada ou rebaixada devido à
carga que transporta.
●A luminosidade envolvente não é sufi-
ciente ou altera subitamente.
pM_RAV4-HV_OM_OM42D32PT.book Page 351 Wednesday, January 27, 2021 6:28 PM

3524-5. Utilização dos sistemas de apoio à condução
●Quando é detetado um sinal desti-
nado a camiões, etc.
●O veículo está a circular num país
onde a orientação do trânsito é dife-
rente.
●O mapa do sistema de navegação é
antigo.
O sistema de navegação está desatuali-
zado.
O sistema de navegação não está a fun-
cionar.
A informação de velocidade exibida no
medidor e a informação exibida no sis-
tema de navegação podem ser diferen-
tes devido aos dados do mapa
utilizados pelo sistema de navegação.
■Visualização do sinal de limite de
velocidade
Se o interruptor Power tiver sido colo-
cado em OFF (desligado) enquanto
estava a ser exibido um sinal de limite
de velocidade no mostrador de informa-
ções múltiplas, este volta a ser exibido
quando voltar a colocar o interruptor
Power em LIG.
■Se a indicação “Avaria no RSA.
Contacte o seu concessionário.”
for exibida
O sistema pode estar avariado. Leve o
veículo a um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou a qualquer reparador da sua
confiança para que este proceda a uma
inspeção.
■Configuração
As configurações podem ser personali-
zadas.
(Configurações pessoais: P.137)
*: Se equipado
■Mostrador dos medidores
Mostrador de informações múltiplas
Velocidade definida
Controlo dinâmico de
velocidade de cruzeiro
com radar em toda a
gama de velocidades
*
No modo de controlo de distân-
cia entre veículos, o veículo ace-
lera, desacelera e para automa-
ticamente, de acordo com as
mudanças de velocidade do veí-
culo que circula à sua frente,
mesmo que não esteja a pressio-
nar o pedal do acelerador. No
modo de controlo da velocidade
constante, o veículo circula a
uma velocidade fixa.
Utilize o controlo dinâmico da
velocidade de cruzeiro com radar
em toda a gama de velocidades
em vias rápidas e autoestradas.
Modo de controlo de distância
entre veículos (P.355)
Modo de controlo da veloci-
dade constante (P.359)
Componentes do sistema
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 352 Wednesday, January 27, 2021 6:28 PM

353
4 4-5. Utilização dos sistemas de apoio à condução
Condução
Indicadores
■Interruptores de funcionamento
Interruptor da distância entre
veículos
Interruptor “+RES”
Interruptor principal de controlo
da velocidade de cruzeiro
Interruptor de cancelamento
Interruptor “-SET”
AV I S O
■Antes de utilizar o controlo dinâ-
mico da velocidade de cruzeiro
com radar em toda a gama de
velocidades
●O condutor é o único responsável
por uma condução segura. Não
dependa apenas do sistema e con-
duza com segurança, prestando
sempre atenção à área circun-
dante.
C
A
B
C
D
E
●O controlo dinâmico da velocidade
de cruzeiro com radar em toda a
gama de velocidades presta assis-
tência à condução para que o con-
dutor não tenha tanto trabalho. No
entanto, existem limitações à assis-
tência prestada.
Leia atentamente as seguintes condi-
ções. Não confie exclusivamente
neste sistema e conduza sempre com
cuidado.
• Quando o sensor não conseguir
detetar corretamente o veículo que
circula à sua frente:P. 3 6 2
• Condições nas quais o modo de
controlo de distância entre veícu-
los pode não funcionar correta-
mente:P. 3 6 3
●Defina a velocidade apropriada de
acordo com o limite de velocidade,
fluxo de trânsito, condições da
estrada, condições meteorológi-
cas, etc. O condutor é responsável
por verificar a velocidade definida.
●Mesmo quando o sistema estiver a
funcionar normalmente, o estado
do veículo que circula à sua frente
detetado pelo sistema pode diferir
do estado observado pelo condutor.
Sendo assim, o condutor deve
estar sempre alerta, avaliar o
perigo de cada situação e conduzir
com segurança. Confiar exclusiva-
mente neste sistema ou assumir
que o sistema garante segurança
absoluta durante a condução pode
levar a um acidente, resultando em
morte ou ferimentos graves.
●Desligue o controlo dinâmico da
velocidade de cruzeiro com radar
em toda a gama de velocidades uti-
lizando o interruptor principal do
controlo da velocidade de cruzeiro
quando não o estiver a utilizar.
pM_RAV4-HV_OM_OM42D32PT.book Page 353 Wednesday, January 27, 2021 6:28 PM

3544-5. Utilização dos sistemas de apoio à condução
AV I S O
■Cuidados com os sistemas de
apoio à condução
Cumpra com as seguintes precau-
ções, uma vez que existem limitações
à assistência prestada pelo sistema.
O não cumprimento das mesmas pode
provocar um acidente, resultando em
morte ou ferimentos graves.
●Ajudar o condutor a medir a distân-
cia entre veículos
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades destina-se apenas a
ajudar o condutor a determinar a dis-
tância entre o seu veículo e o veículo
que circula à sua frente. Não se trata
de um mecanismo que permita uma
condução negligente ou desatenta,
nem tão pouco é um sistema que
possa ajudar o condutor em condi-
ções de fraca visibilidade.
O condutor continua a ter de prestar
atenção à área que circunda o veículo.
●Ajudar o condutor a avaliar a dis-
tância adequada entre veículos
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades determina se a distân-
cia entre o seu veículo e o veículo
que circula à sua frente está dentro
dos limites definidos. Este sistema
não faz qualquer outro tipo de avalia-
ção. Sendo assim, é absolutamente
necessário que o condutor perma-
neça atento e determine se existe ou
não a possibilidade de perigo em
qualquer situação.
●Ajudar o condutor a manobrar o
veículo
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades não previne nem evita
uma colisão com os veículos que cir-
culam à sua frente.
Sendo assim, se houver qualquer tipo
de perigo, o condutor deve assumir
imediatamente o controlo direto do
veículo e agir em conformidade, a fim
de garantir a segurança de todos os
envolvidos.
■Situações inadequadas à utiliza-
ção do controlo dinâmico da
velocidade de cruzeiro com radar
em toda a gama de velocidades
Não utilize o controlo dinâmico da
velocidade de cruzeiro com radar em
toda a gama de velocidades em
nenhuma das situações que se
seguem. Se o fizer poderá perder o
controlo do veículo e provocar um
acidente, resultando em morte ou
ferimentos graves.
●Em estradas com peões, ciclistas, etc.
●Em trânsito intenso
●Em estradas com curvas apertadas
●Em estradas sinuosas
●Em estradas escorregadias, cober-
tas por chuva, neve ou gelo
●Em descidas acentuadas ou onde
existam alterações súbitas do grau
de inclinação.
O veículo pode exceder a velocidade
definida numa descida acentuada.
●À entrada de autoestrada e vias
rápidas
●Quando as condições meteorológi-
cas forem suficientemente adver-
sas para comprometer o correto
funcionamento dos sensores
(nevoeiro, neve, tempestade de
areia, chuva intensa, etc.)
pM_RAV4-HV_OM_OM42D32PT.book Page 354 Wednesday, January 27, 2021 6:28 PM

355
4 4-5. Utilização dos sistemas de apoio à condução

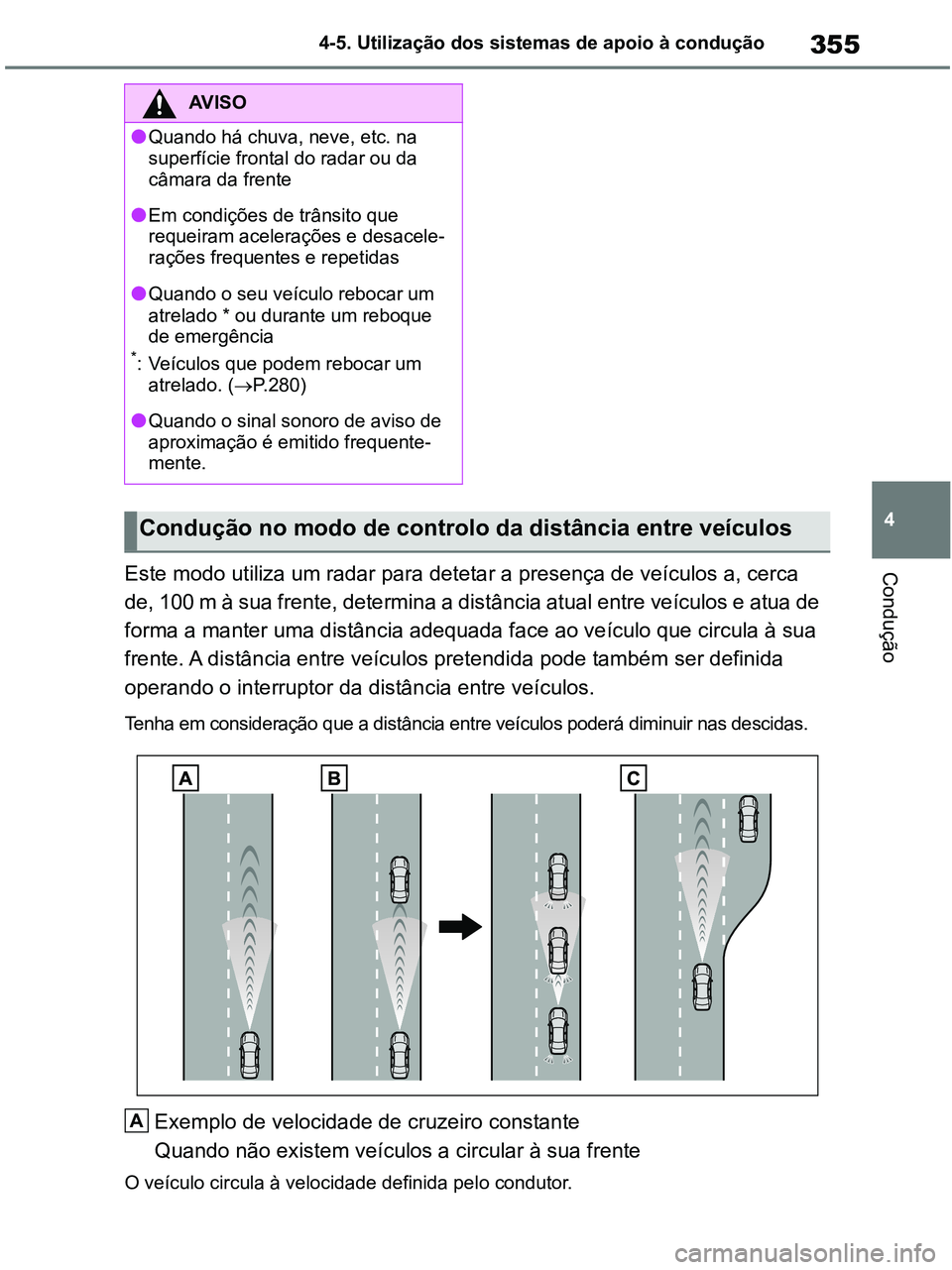

ConduçãoEste modo utiliza um radar para detetar a presença de veículos a, cerca
de, 100 m à sua frente, determina a distância atual entre veículos e atua de
forma a manter uma distância adequada face ao veículo que circula à sua
frente. A distância entre veículos pretendida pode também ser definida
operando o interruptor da distância entre veículos.
Tenha em consideração que a distância entre veículos poderá diminuir nas descidas.
Exemplo de velocidade de cruzeiro constante
Quando não existem veículos a circular à sua frente
O veículo circula à velocidade definida pelo condutor.
AV I S O
●Quando há chuva, neve, etc. na
superfície frontal do radar ou da
câmara da frente
●Em condições de trânsito que
requeiram acelerações e desacele-
rações frequentes e repetidas
●Quando o seu veículo rebocar um
atrelado * ou durante um reboque
de emergência
*: Veículos que podem rebocar um
atrelado. (P.280)
●Quando o sinal sonoro de aviso de
aproximação é emitido frequente-
mente.
Condução no modo de controlo da distância entre veículos
A
pM_RAV4-HV_OM_OM42D32PT.book Page 355 Wednesday, January 27, 2021 6:28 PM

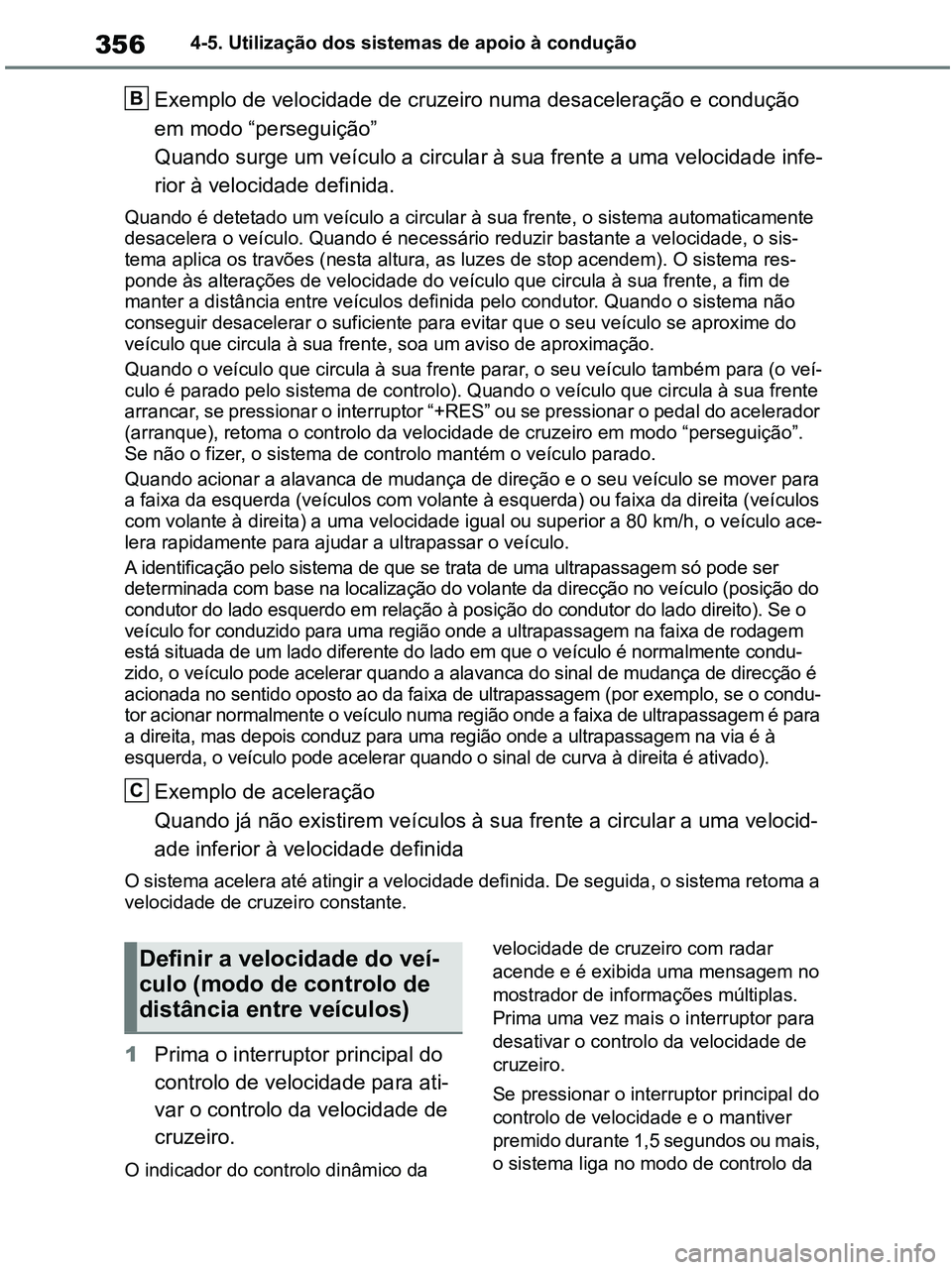

3564-5. Utilização dos sistemas de apoio à condução
Exemplo de velocidade de cruzeiro numa desaceleração e condução
em modo “perseguição”
Quando surge um veículo a circular à sua frente a uma velocidade infe-
rior à velocidade definida.
Quando é detetado um veículo a circular à sua frente, o sistema automaticamente
desacelera o veículo. Quando é necessário reduzir bastante a velocidade, o sis-
tema aplica os travões (nesta altura, as luzes de stop acendem). O sistema res-
ponde às alterações de velocidade do veículo que circula à sua frente, a fim de
manter a distância entre veículos definida pelo condutor. Quando o sistema não
conseguir desacelerar o suficiente para evitar que o seu veículo se aproxime do
veículo que circula à sua frente, soa um aviso de aproximação.
Quando o veículo que circula à sua frente parar, o seu veículo também para (o veí-
culo é parado pelo sistema de controlo). Quando o veículo que circula à sua frente
arrancar, se pressionar o interruptor “+RES” ou se pressionar o pedal do acelerador
(arranque), retoma o controlo da velocidade de cruzeiro em modo “perseguição”.
Se não o fizer, o sistema de controlo mantém o veículo parado.
Quando acionar a alavanca de mudança de direção e o seu veículo se mover para
a faixa da esquerda (veículos com volante à esquerda) ou faixa da direita (veículos
com volante à direita) a uma velocidade igual ou superior a 80 km/h, o veículo ace-
lera rapidamente para ajudar a ultrapassar o veículo.
A identificação pelo sistema de que se trata de uma ultrapassagem só pode ser
determinada com base na localização do volante da direcção no veículo (posição do
condutor do lado esquerdo em relação à posição do condutor do lado direito). Se o
veículo for conduzido para uma região onde a ultrapassagem na faixa de rodagem
está situada de um lado diferente do lado em que o veículo é normalmente condu-
zido, o veículo pode acelerar quando a alavanca do sinal de mudança de direcção é
acionada no sentido oposto ao da faixa de ultrapassagem (por exemplo, se o condu-
tor acionar normalmente o veículo numa região onde a faixa de ultrapassagem é para
a direita, mas depois conduz para uma região onde a ultrapassagem na via é à
esquerda, o veículo pode acelerar quando o sinal de curva à direita é ativado).
Exemplo de aceleração
Quando já não existirem veículos à sua frente a circular a uma velocid-
ade inferior à velocidade definida
O sistema acelera até atingir a velocidade definida. De seguida, o sistema retoma a
velocidade de cruzeiro constante.
1Prima o interruptor principal do
controlo de velocidade para ati-
var o controlo da velocidade de
cruzeiro.
O indicador do controlo dinâmico da velocidade de cruzeiro com radar
acende e é exibida uma mensagem no
mostrador de informações múltiplas.
Prima uma vez mais o interruptor para
desativar o controlo da velocidade de
cruzeiro.
Se pressionar o interruptor principal do
controlo de velocidade e o mantiver
premido durante 1,5 segundos ou mais,
o sistema liga no modo de controlo da
B
C
Definir a velocidade do veí-
culo (modo de controlo de
distância entre veículos)
pM_RAV4-HV_OM_OM42D32PT.book Page 356 Wednesday, January 27, 2021 6:28 PM

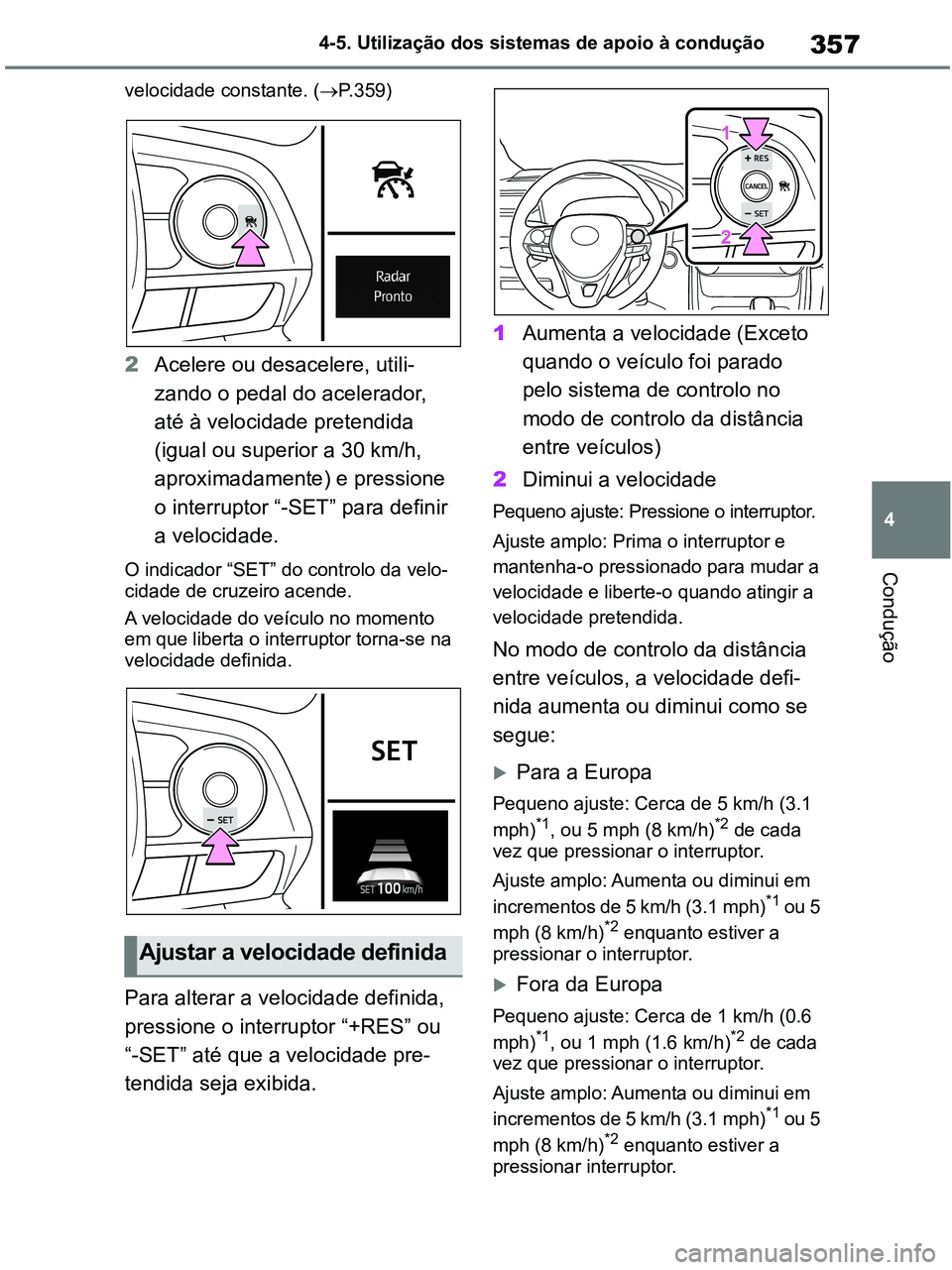

357
4 4-5. Utilização dos sistemas de apoio à condução
Condução
velocidade constante. (P.359)
2Acelere ou desacelere, utili-
zando o pedal do acelerador,
até à velocidade pretendida
(igual ou superior a 30 km/h,
aproximadamente) e pressione
o interruptor “-SET” para definir
a velocidade.
O indicador “SET” do controlo da velo-
cidade de cruzeiro acende.
A velocidade do veículo no momento
em que liberta o interruptor torna-se na
velocidade definida.
Para alterar a velocidade definida,
pressione o interruptor “+RES” ou
“-SET” até que a velocidade pre-
tendida seja exibida.1Aumenta a velocidade (Exceto
quando o veículo foi parado
pelo sistema de controlo no
modo de controlo da distância
entre veículos)
2Diminui a velocidade
Pequeno ajuste: Pressione o interruptor.
Ajuste amplo: Prima o interruptor e
mantenha-o pressionado para mudar a
velocidade e liberte-o quando atingir a
velocidade pretendida.
No modo de controlo da distância
entre veículos, a velocidade defi-
nida aumenta ou diminui como se
segue:
Para a Europa
Pequeno ajuste: Cerca de 5 km/h (3.1
mph)*1, ou 5 mph (8 km/h)*2 de cada
vez que pressionar o interruptor.
Ajuste amplo: Aumenta ou diminui em
incrementos de 5 km/h (3.1 mph)
*1 ou 5
mph (8 km/h)*2 enquanto estiver a
pressionar o interruptor.
Fora da Europa
Pequeno ajuste: Cerca de 1 km/h (0.6
mph)*1, ou 1 mph (1.6 km/h)*2 de cada
vez que pressionar o interruptor.
Ajuste amplo: Aumenta ou diminui em
incrementos de 5 km/h (3.1 mph)
*1 ou 5
mph (8 km/h)*2 enquanto estiver a
pressionar interruptor.
Ajustar a velocidade definida
pM_RAV4-HV_OM_OM42D32PT.book Page 357 Wednesday, January 27, 2021 6:28 PM

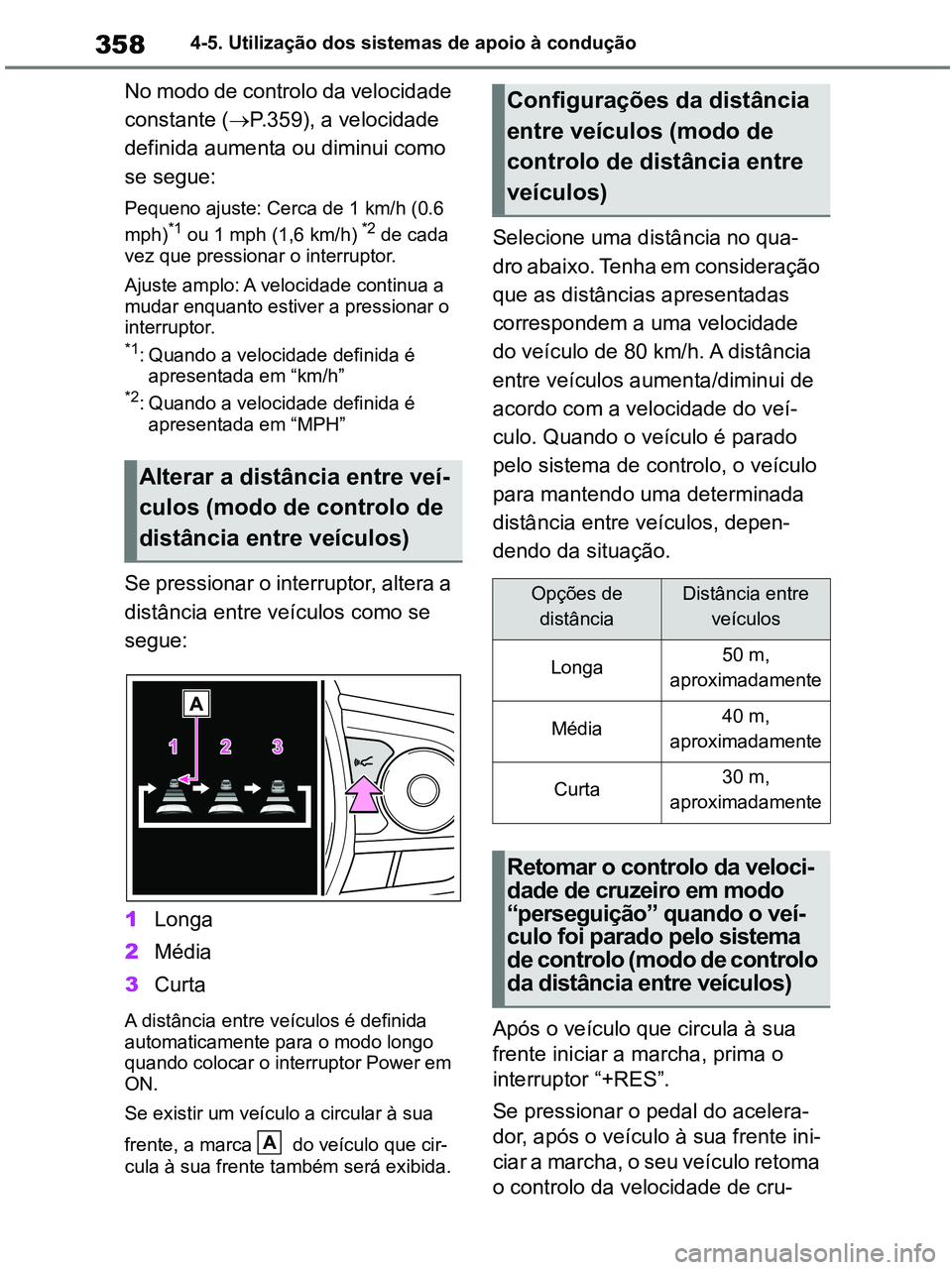

3584-5. Utilização dos sistemas de apoio à condução
No modo de controlo da velocidade
constante (P.359), a velocidade
definida aumenta ou diminui como
se segue:
Pequeno ajuste: Cerca de 1 km/h (0.6
mph)*1 ou 1 mph (1,6 km/h) *2 de cada
vez que pressionar o interruptor.
Ajuste amplo: A velocidade continua a
mudar enquanto estiver a pressionar o
interruptor.
*1: Quando a velocidade definida é
apresentada em “km/h”
*2: Quando a velocidade definida é
apresentada em “MPH”
Se pressionar o interruptor, altera a
distância entre veículos como se
segue:
1Longa
2Média
3Curta
A distância entre veículos é definida
automaticamente para o modo longo
quando colocar o interruptor Power em
ON.
Se existir um veículo a circular à sua
frente, a marca do veículo que cir-
cula à sua frente também será exibida.
Selecione uma distância no qua-
dro abaixo. Tenha em consideração
que as distâncias apresentadas
correspondem a uma velocidade
do veículo de 80 km/h. A distância
entre veículos aumenta/diminui de
acordo com a velocidade do veí-
culo. Quando o veículo é parado
pelo sistema de controlo, o veículo
para mantendo uma determinada
distância entre veículos, depen-
dendo da situação.
Após o veículo que circula à sua
frente iniciar a marcha, prima o
interruptor “+RES”.
Se pressionar o pedal do acelera-
dor, após o veículo à sua frente ini-
c i a r a m a r c h a , o s e u v e í c u l o r e t o m a
o controlo da velocidade de cru-
Alterar a distância entre veí-
culos (modo de controlo de
distância entre veículos)
A
Configurações da distância
entre veículos (modo de
controlo de distância entre
veículos)
Opções de
distânciaDistância entre
veículos
Longa50 m,
aproximadamente
Média40 m,
aproximadamente
Curta30 m,
aproximadamente
Retomar o controlo da veloci-
dade de cruzeiro em modo
“perseguição” quando o veí-
culo foi parado pelo sistema
de controlo (modo de controlo
da distância entre veículos)
pM_RAV4-HV_OM_OM42D32PT.book Page 358 Wednesday, January 27, 2021 6:28 PM

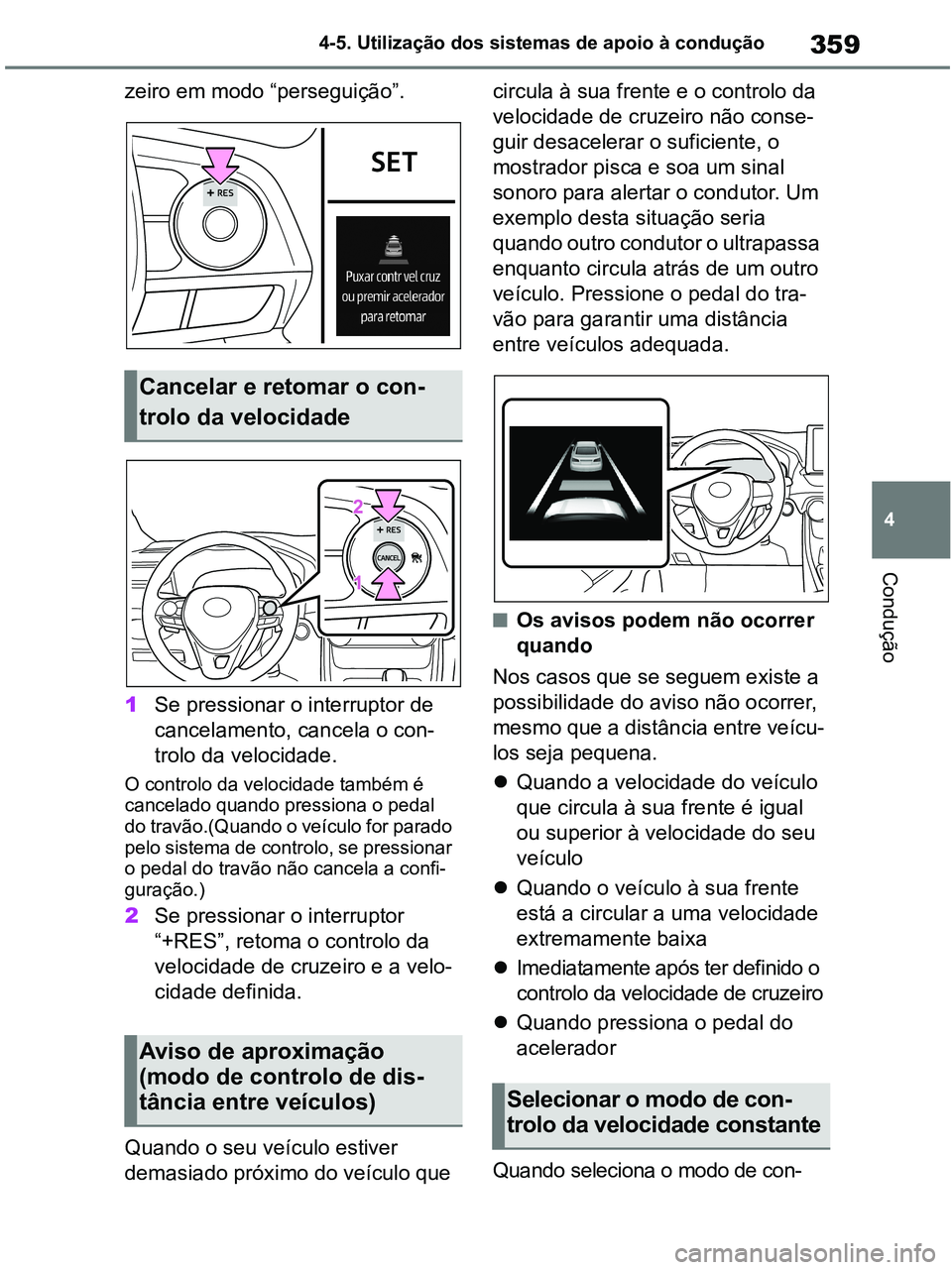

359
4 4-5. Utilização dos sistemas de apoio à condução
Condução
zeiro em modo “perseguição”.
1Se pressionar o interruptor de
cancelamento, cancela o con-
trolo da velocidade.
O controlo da velocidade também é
cancelado quando pressiona o pedal
do travão.(Quando o veículo for parado
pelo sistema de controlo, se pressionar
o pedal do travão não cancela a confi-
guração.)
2Se pressionar o interruptor
“+RES”, retoma o controlo da
velocidade de cruzeiro e a velo-
cidade definida.
Quando o seu veículo estiver
demasiado próximo do veículo que circula à sua frente e o controlo da
velocidade de cruzeiro não conse-
guir desacelerar o suficiente, o
mostrador pisca e soa um sinal
sonoro para alertar o condutor. Um
exemplo desta situação seria
quando outro condutor o ultrapassa
enquanto circula atrás de um outro
veículo. Pressione o pedal do tra-
vão para garantir uma distância
entre veículos adequada.
■Os avisos podem não ocorrer
quando
Nos casos que se seguem existe a
possibilidade do aviso não ocorrer,
mesmo que a distância entre veícu-
los seja pequena.
Quando a velocidade do veículo
que circula à sua frente é igual
ou superior à velocidade do seu
veículo
Quando o veículo à sua frente
está a circular a uma velocidade
extremamente baixa
Imediatamente após ter definido o
controlo da velocidade de cruzeiro
Quando pressiona o pedal do
acelerador
Quando seleciona o modo de con-
Cancelar e retomar o con-
trolo da velocidade
Aviso de aproximação
(modo de controlo de dis-
tância entre veículos)
Selecionar o modo de con-
trolo da velocidade constante
pM_RAV4-HV_OM_OM42D32PT.book Page 359 Wednesday, January 27, 2021 6:28 PM

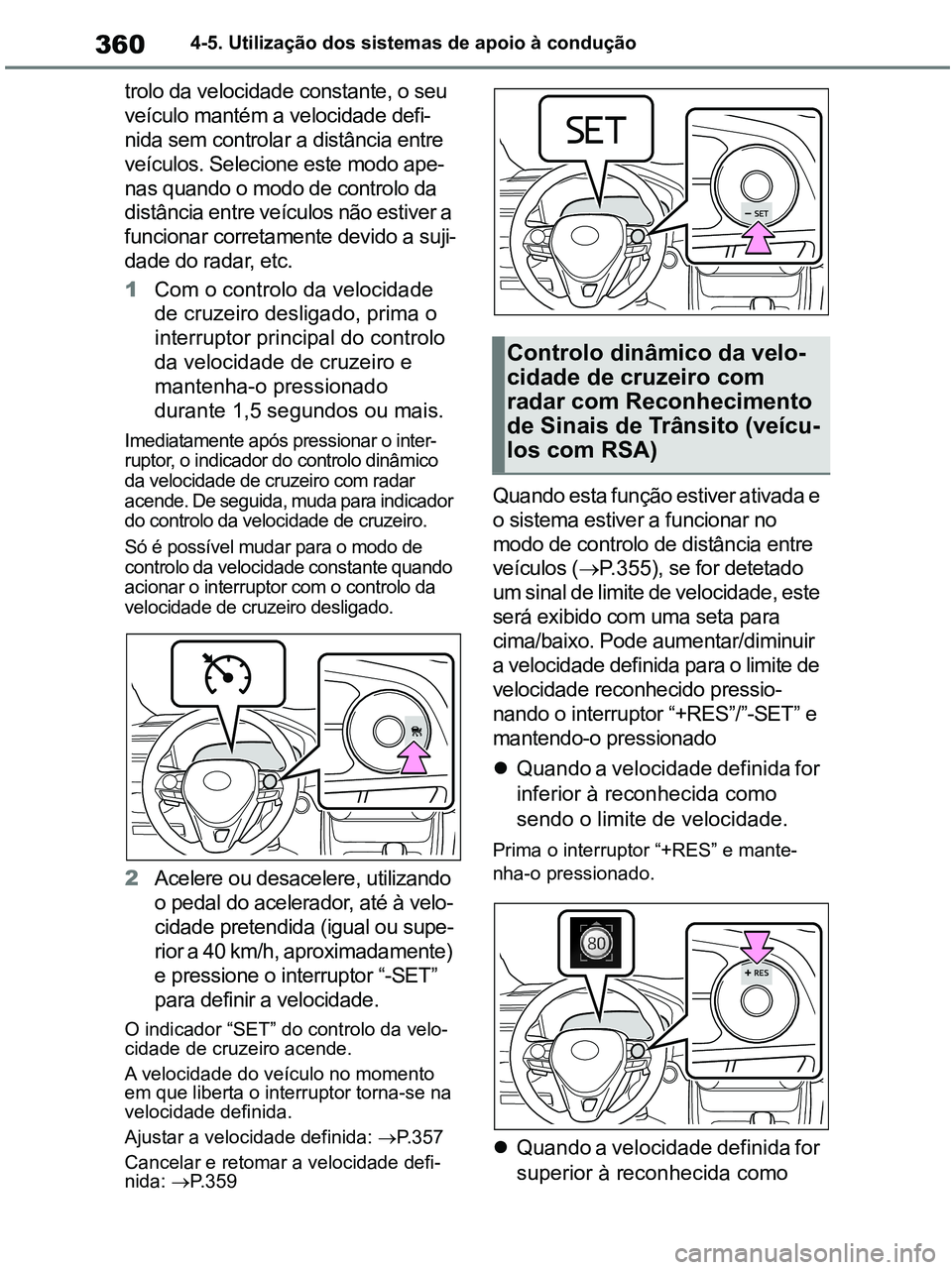

3604-5. Utilização dos sistemas de apoio à condução
trolo da velocidade constante, o seu
veículo mantém a velocidade defi-
nida sem controlar a distância entre
veículos. Selecione este modo ape-
nas quando o modo de controlo da
distância entre veículos não estiver a
funcionar corretamente devido a suji-
dade do radar, etc.
1Com o controlo da velocidade
de cruzeiro desligado, prima o
interruptor principal do controlo
da velocidade de cruzeiro e
mantenha-o pressionado
durante 1,5 segundos ou mais.
Imediatamente após pressionar o inter-
ruptor, o indicador do controlo dinâmico
da velocidade de cruzeiro com radar
acende. De seguida, muda para indicador
do controlo da velocidade de cruzeiro.
Só é possível mudar para o modo de
controlo da velocidade constante quando
acionar o interruptor com o controlo da
velocidade de cruzeiro desligado.
2Acelere ou desacelere, utilizando
o pedal do acelerador, até à velo-
cidade pretendida (igual ou supe-
rior a 40 km/h, aproximadamente)
e pressione o interruptor “-SET”
para definir a velocidade.
O indicador “SET” do controlo da velo-
cidade de cruzeiro acende.
A velocidade do veículo no momento
em que liberta o interruptor torna-se na
velocidade definida.
Ajustar a velocidade definida: P.357
Cancelar e retomar a velocidade defi-
nida: P.359
Quando esta função estiver ativada e
o sistema estiver a funcionar no
modo de controlo de distância entre
veículos (P.355), se for detetado
um sinal de limite de velocidade, este
será exibido com uma seta para
cima/baixo. Pode aumentar/diminuir
a velocidade definida para o limite de
velocidade reconhecido pressio-
nando o interruptor “+RES”/”-SET” e
mantendo-o pressionado
Quando a velocidade definida for
inferior à reconhecida como
sendo o limite de velocidade.
Prima o interruptor “+RES” e mante-
nha-o pressionado.
Quando a velocidade definida for
superior à reconhecida como
Controlo dinâmico da velo-
cidade de cruzeiro com
radar com Reconhecimento
de Sinais de Trânsito (veícu-
los com RSA)
pM_RAV4-HV_OM_OM42D32PT.book Page 360 Wednesday, January 27, 2021 6:28 PM
