TOYOTA RAV4 2020 Manuale duso (in Italian)

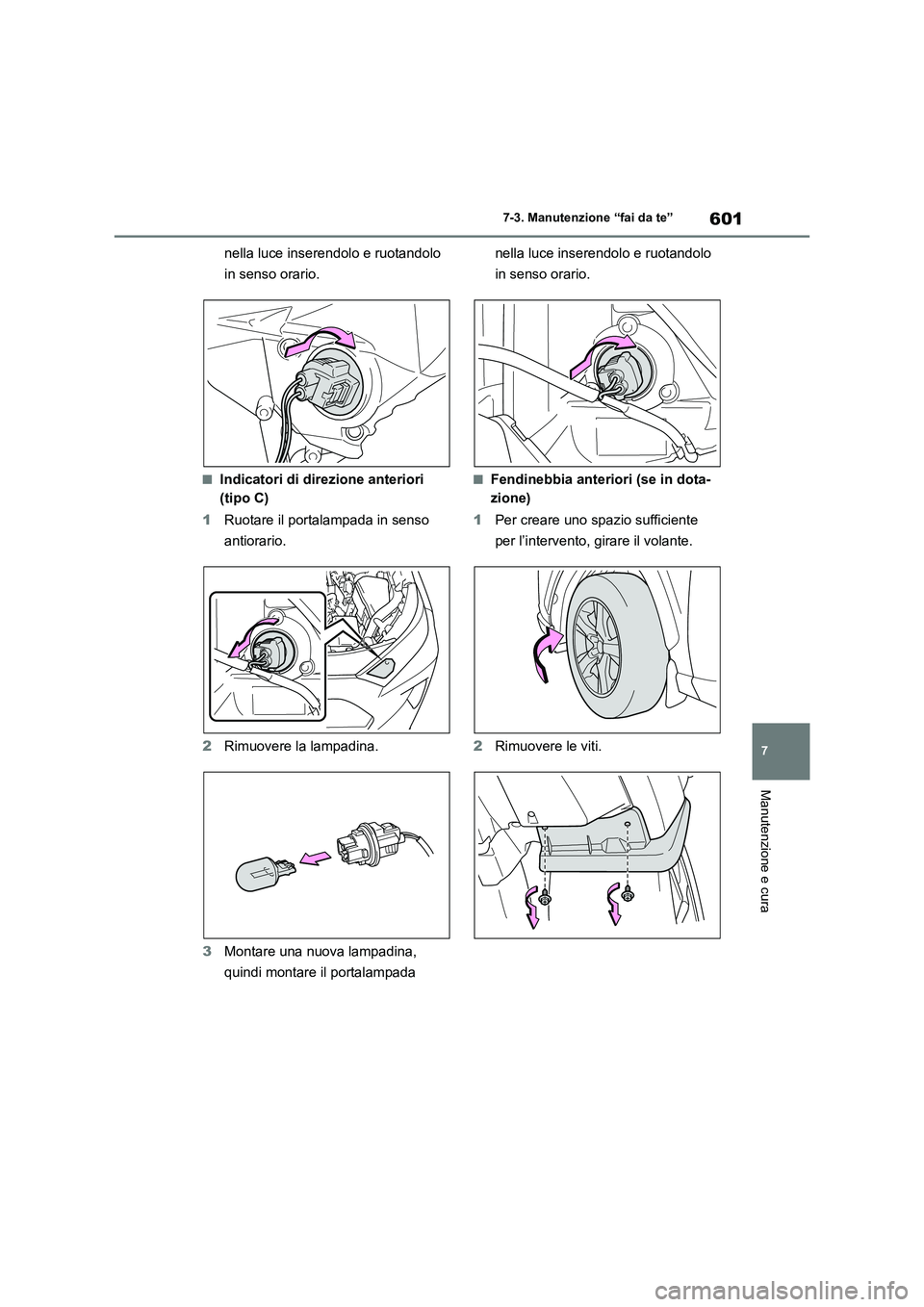

601
7 7-3. Manutenzione “fai da te”
Manutenzione e cura
nella luce inserendolo e ruotandolo
in senso orario.
■Indicatori di direzione anteriori
(tipo C)
1Ruotare il portalampada in senso
antiorario.
2Rimuovere la lampadina.
3Montare una nuova lampadina,
quindi montare il portalampada nella luce inserendolo e ruotandolo
in senso orario.■Fendinebbia anteriori (se in dota-
zione)
1Per creare uno spazio sufficiente
per l’intervento, girare il volante.
2Rimuovere le viti.

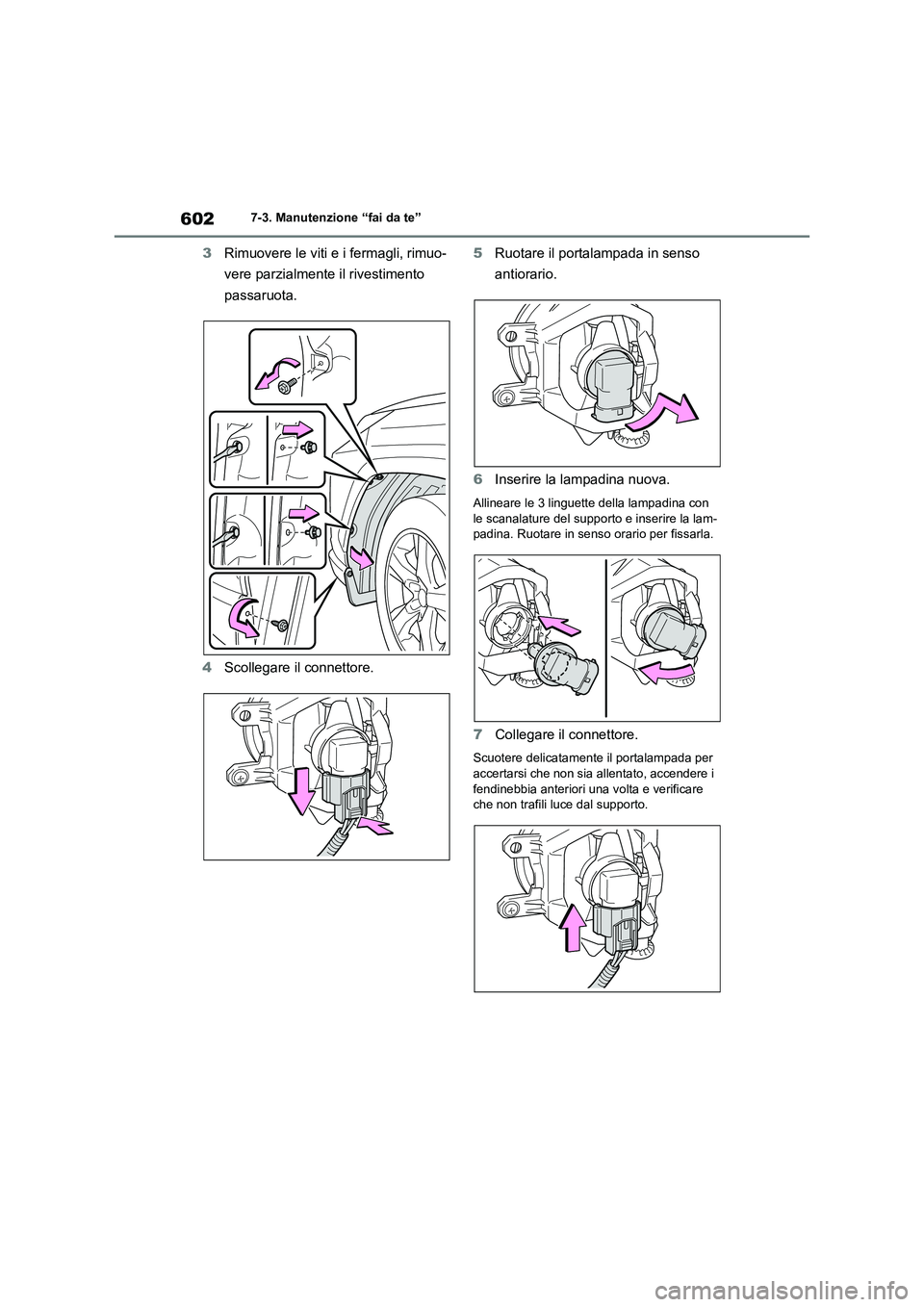

6027-3. Manutenzione “fai da te”
3Rimuovere le viti e i fermagli, rimuo-
vere parzialmente il rivestimento
passaruota.
4Scollegare il connettore.5Ruotare il portalampada in senso
antiorario.
6Inserire la lampadina nuova.
Allineare le 3 linguette della lampadina con
le scanalature del supporto e inserire la lam-
padina. Ruotare in senso orario per fissarla.
7Collegare il connettore.
Scuotere delicatamente il portalampada per
accertarsi che non sia allentato, accendere i
fendinebbia anteriori una volta e verificare
che non trafili luce dal supporto.

603
7 7-3. Manutenzione “fai da te”
Manutenzione e cura

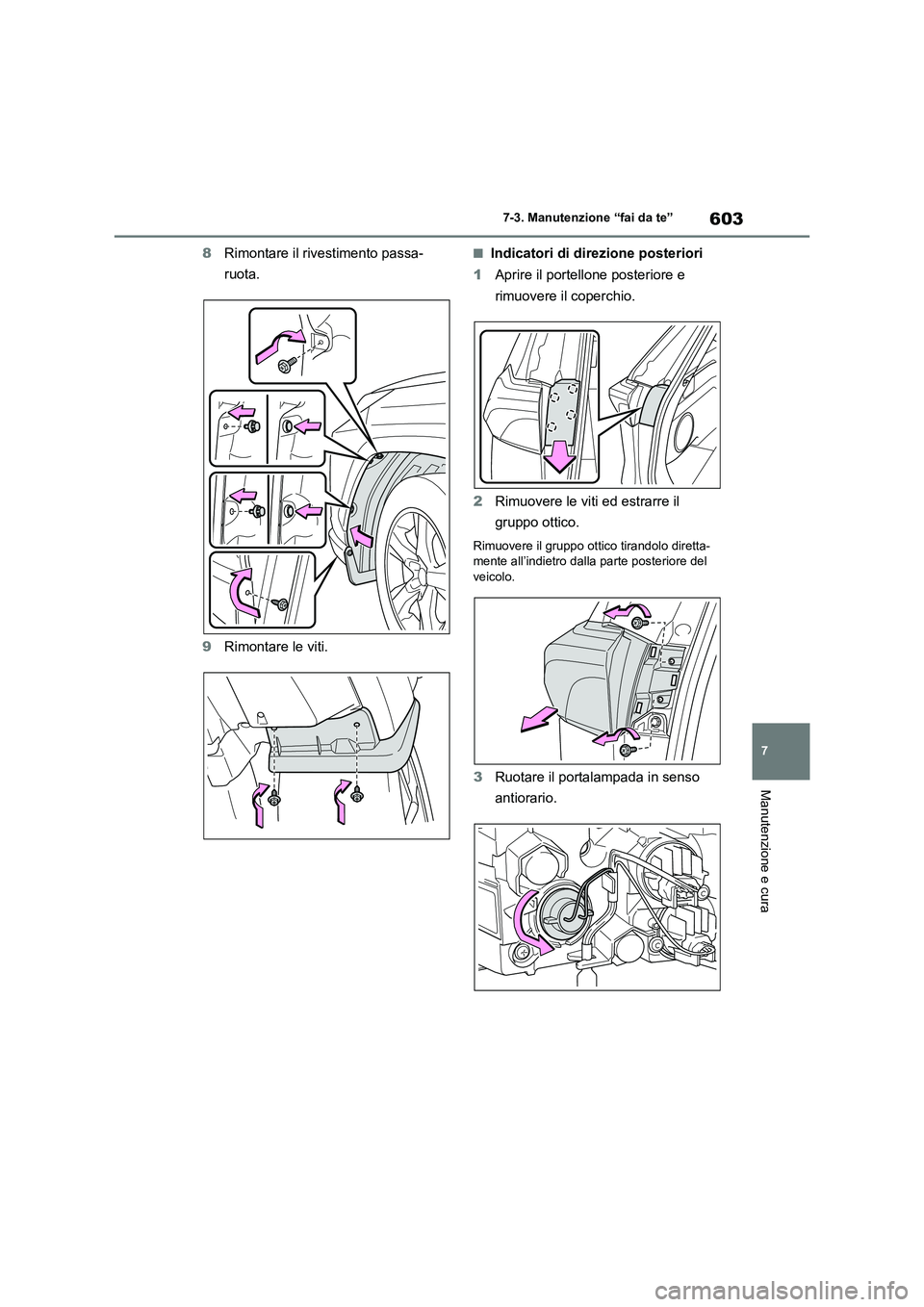

8Rimontare il rivestimento passa-
ruota.
9Rimontare le viti.■Indicatori di direzione posteriori
1Aprire il portellone posteriore e
rimuovere il coperchio.
2Rimuovere le viti ed estrarre il
gruppo ottico.
Rimuovere il gruppo ottico tirandolo diretta-
mente all’indietro dalla parte posteriore del
veicolo.
3Ruotare il portalampada in senso
antiorario.

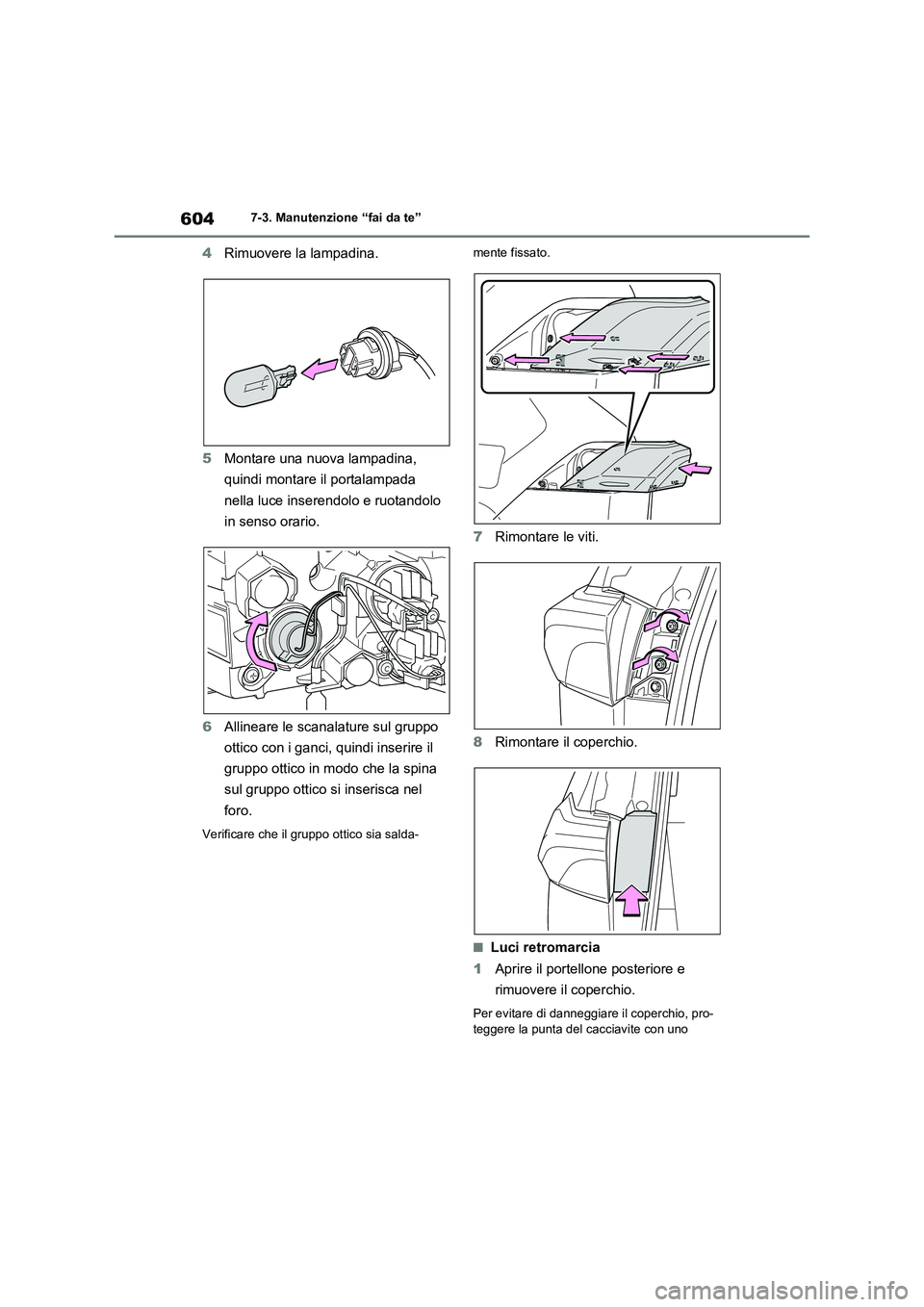

6047-3. Manutenzione “fai da te”
4Rimuovere la lampadina.
5Montare una nuova lampadina,
quindi montare il portalampada
nella luce inserendolo e ruotandolo
in senso orario.
6Allineare le scanalature sul gruppo
ottico con i ganci, quindi inserire il
gruppo ottico in modo che la spina
sul gruppo ottico si inserisca nel
foro.
Verificare che il gruppo ottico sia salda-mente fissato.
7Rimontare le viti.
8Rimontare il coperchio.
■Luci retromarcia
1Aprire il portellone posteriore e
rimuovere il coperchio.
Per evitare di danneggiare il coperchio, pro-
teggere la punta del cacciavite con uno

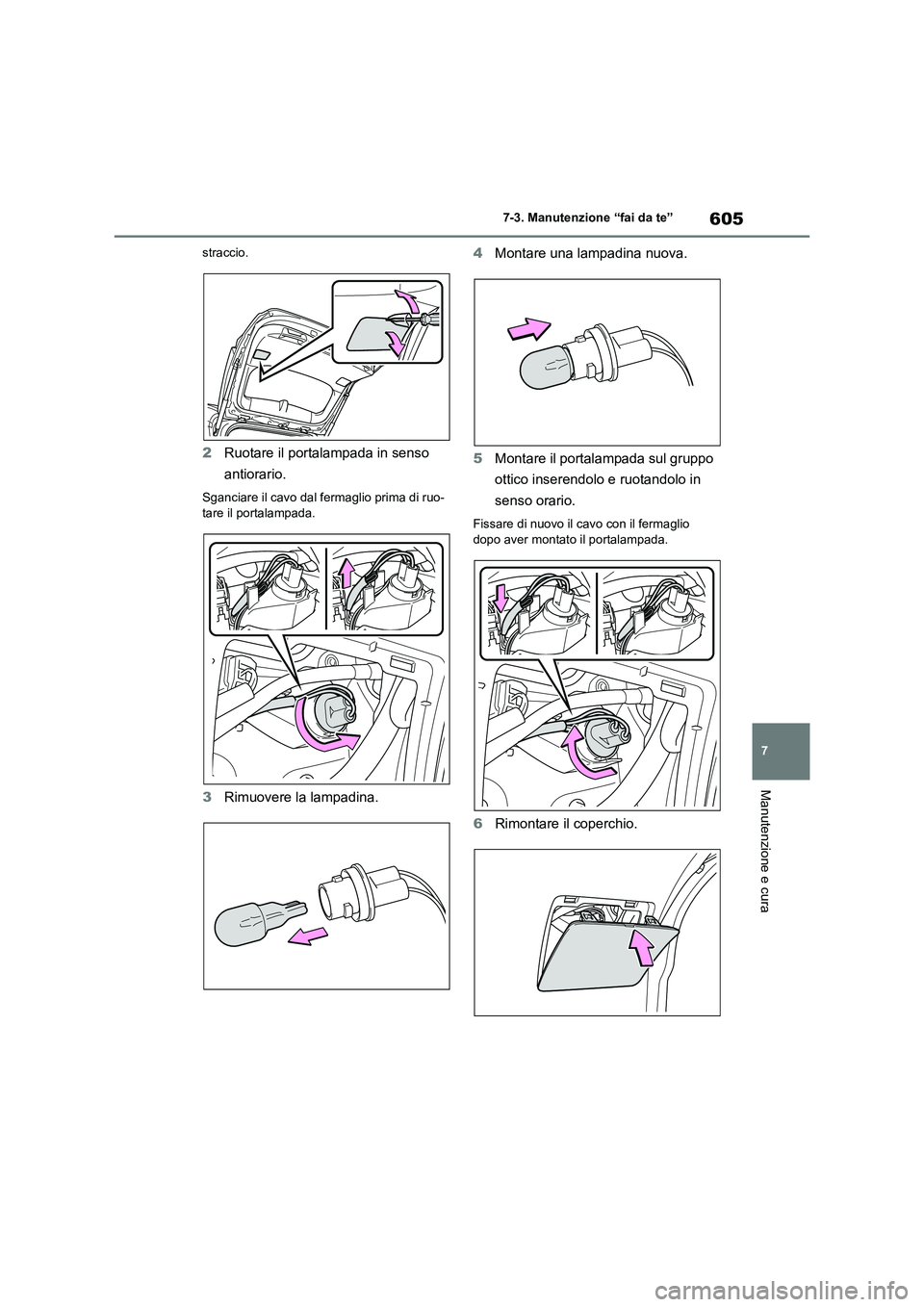

605
7 7-3. Manutenzione “fai da te”
Manutenzione e cura
straccio.
2Ruotare il portalampada in senso
antiorario.
Sganciare il cavo dal fermaglio prima di ruo-
tare il portalampada.
3Rimuovere la lampadina.4Montare una lampadina nuova.
5Montare il portalampada sul gruppo
ottico inserendolo e ruotandolo in
senso orario.
Fissare di nuovo il cavo con il fermaglio
dopo aver montato il portalampada.
6Rimontare il coperchio.

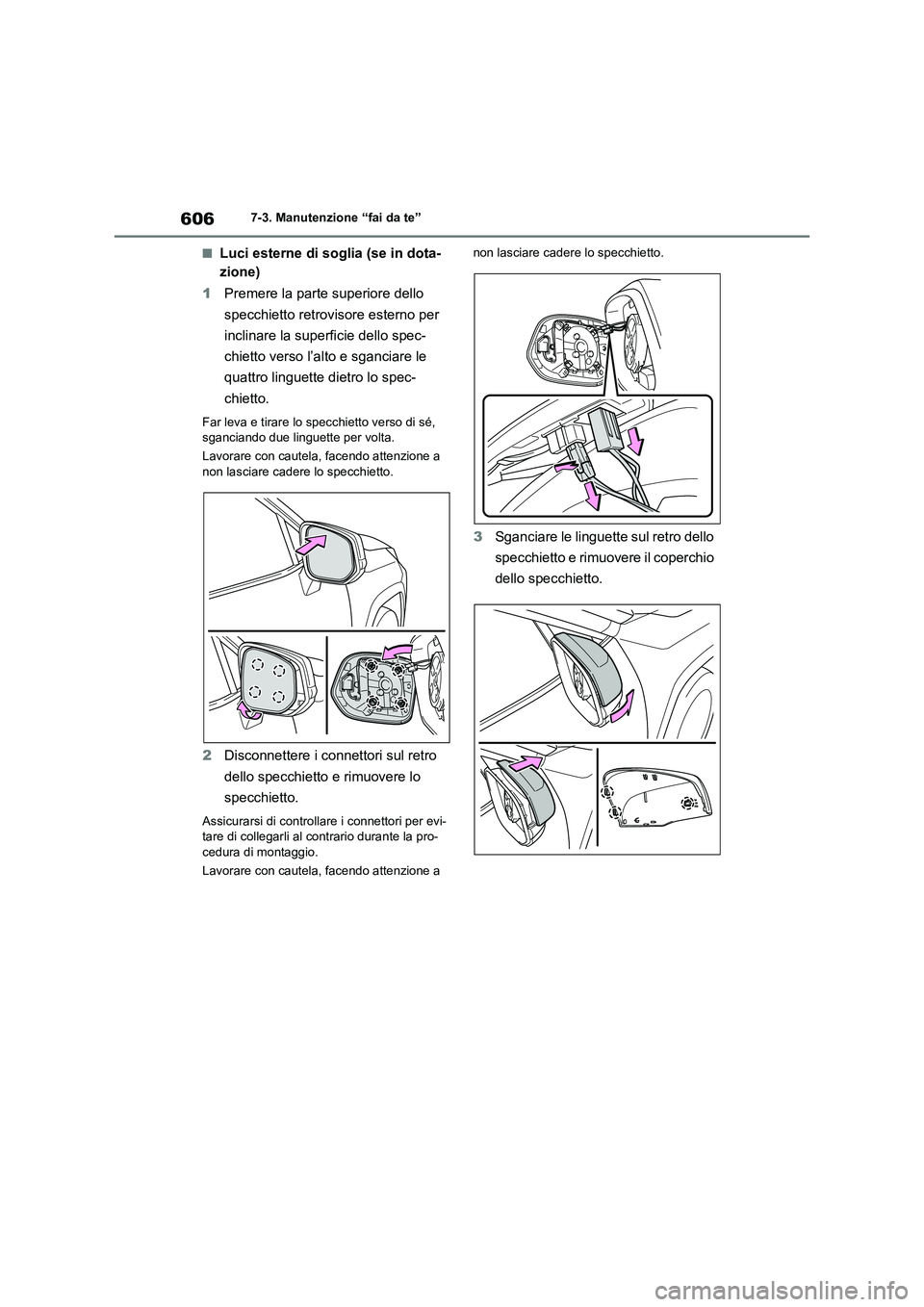

6067-3. Manutenzione “fai da te”
■Luci esterne di soglia (se in dota-
zione)
1Premere la parte superiore dello
specchietto retrovisore esterno per
inclinare la superficie dello spec-
chietto verso l’alto e sganciare le
quattro linguette dietro lo spec-
chietto.
Far leva e tirare lo specchietto verso di sé,
sganciando due linguette per volta.
Lavorare con cautela, facendo attenzione a
non lasciare cadere lo specchietto.
2Disconnettere i connettori sul retro
dello specchietto e rimuovere lo
specchietto.
Assicurarsi di controllare i connettori per evi-
tare di collegarli al contrario durante la pro-
cedura di montaggio.
Lavorare con cautela, facendo attenzione a non lasciare cadere lo specchietto.
3Sganciare le linguette sul retro dello
specchietto e rimuovere il coperchio
dello specchietto.

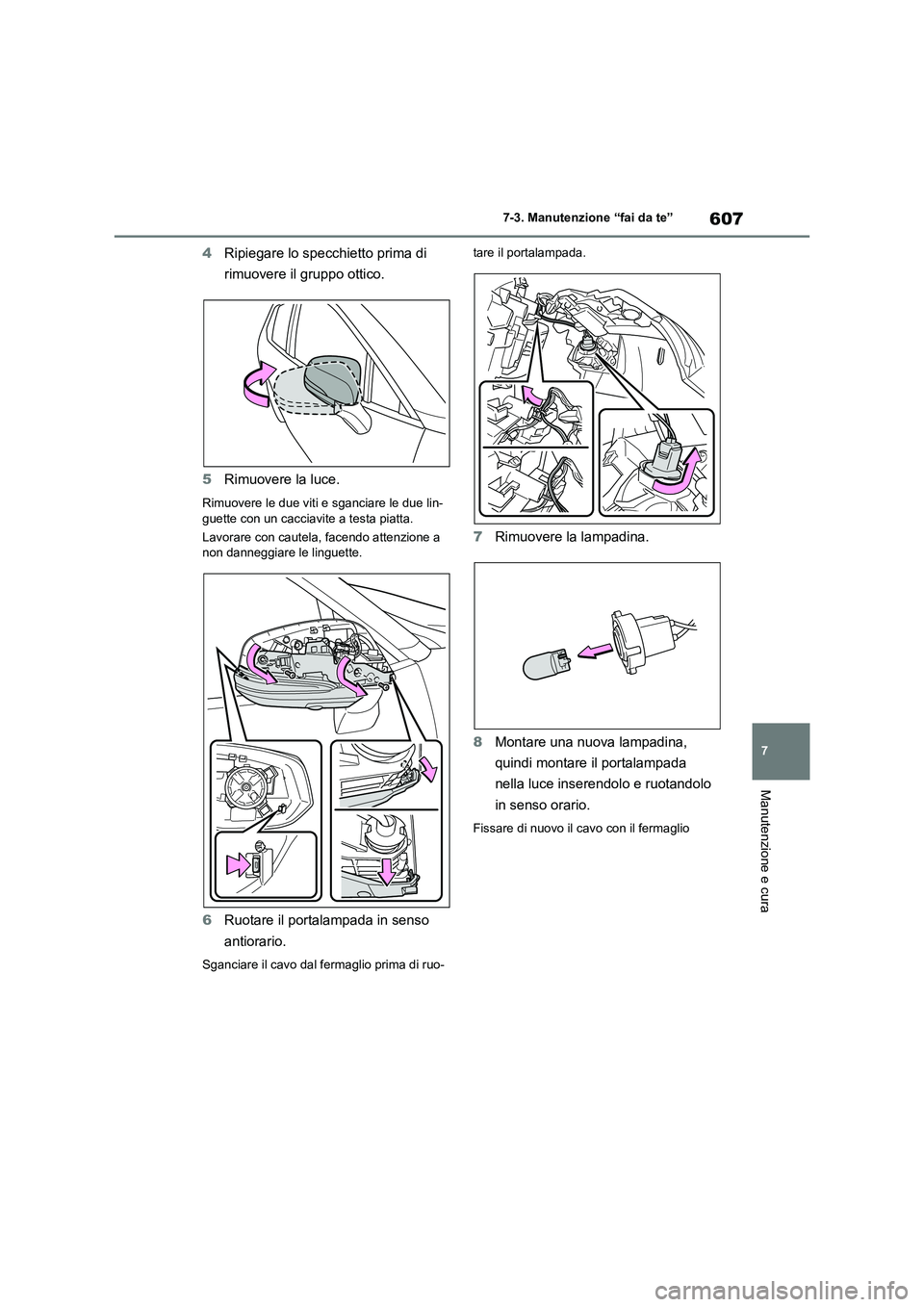

607
7 7-3. Manutenzione “fai da te”
Manutenzione e cura
4Ripiegare lo specchietto prima di
rimuovere il gruppo ottico.
5Rimuovere la luce.
Rimuovere le due viti e sganciare le due lin-
guette con un cacciavite a testa piatta.
Lavorare con cautela, facendo attenzione a
non danneggiare le linguette.
6Ruotare il portalampada in senso
antiorario.
Sganciare il cavo dal fermaglio prima di ruo-tare il portalampada.
7Rimuovere la lampadina.
8Montare una nuova lampadina,
quindi montare il portalampada
nella luce inserendolo e ruotandolo
in senso orario.
Fissare di nuovo il cavo con il fermaglio

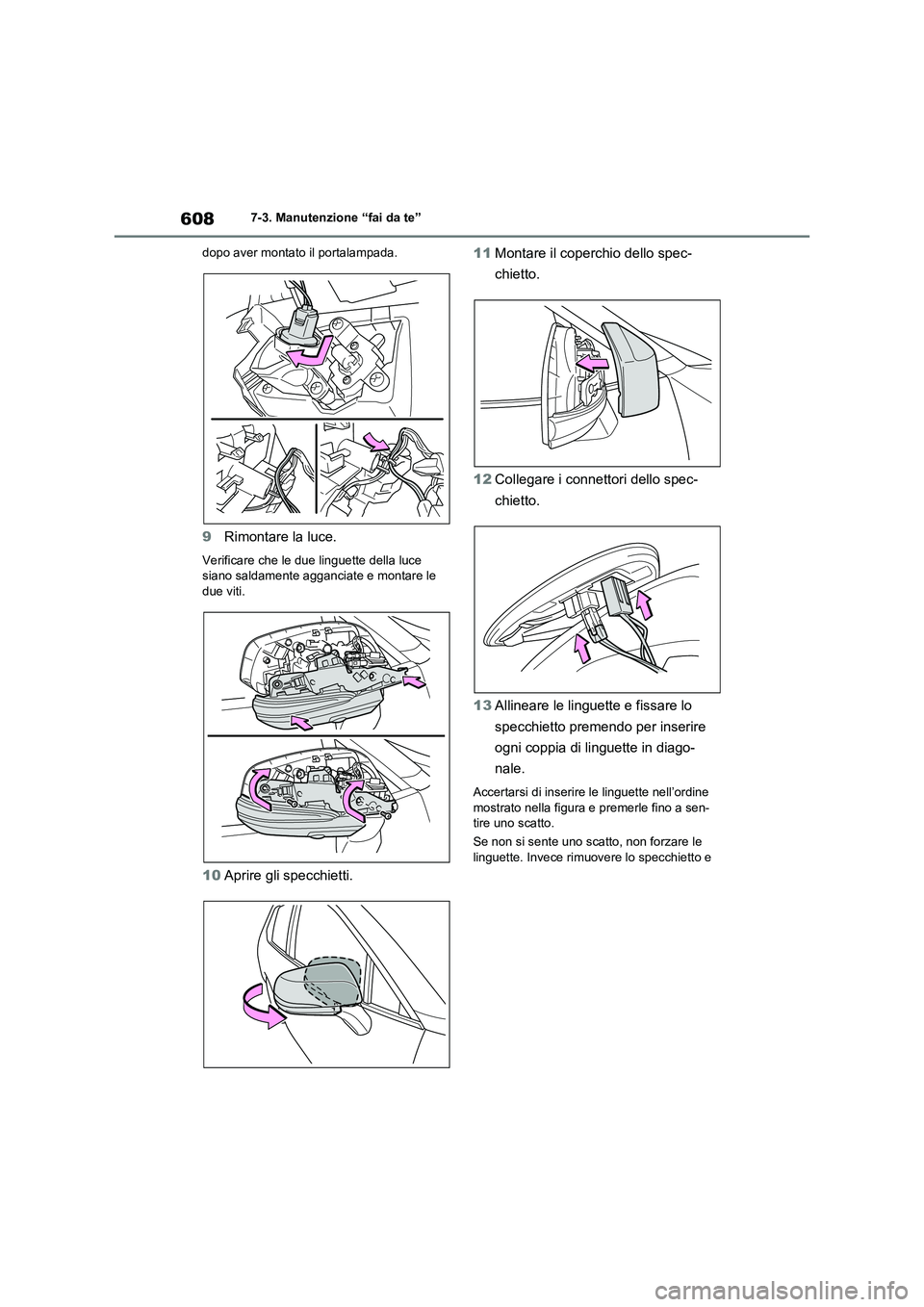

6087-3. Manutenzione “fai da te”
dopo aver montato il portalampada.
9Rimontare la luce.
Verificare che le due linguette della luce
siano saldamente agganciate e montare le
due viti.
10Aprire gli specchietti.11Montare il coperchio dello spec-
chietto.
12Collegare i connettori dello spec-
chietto.

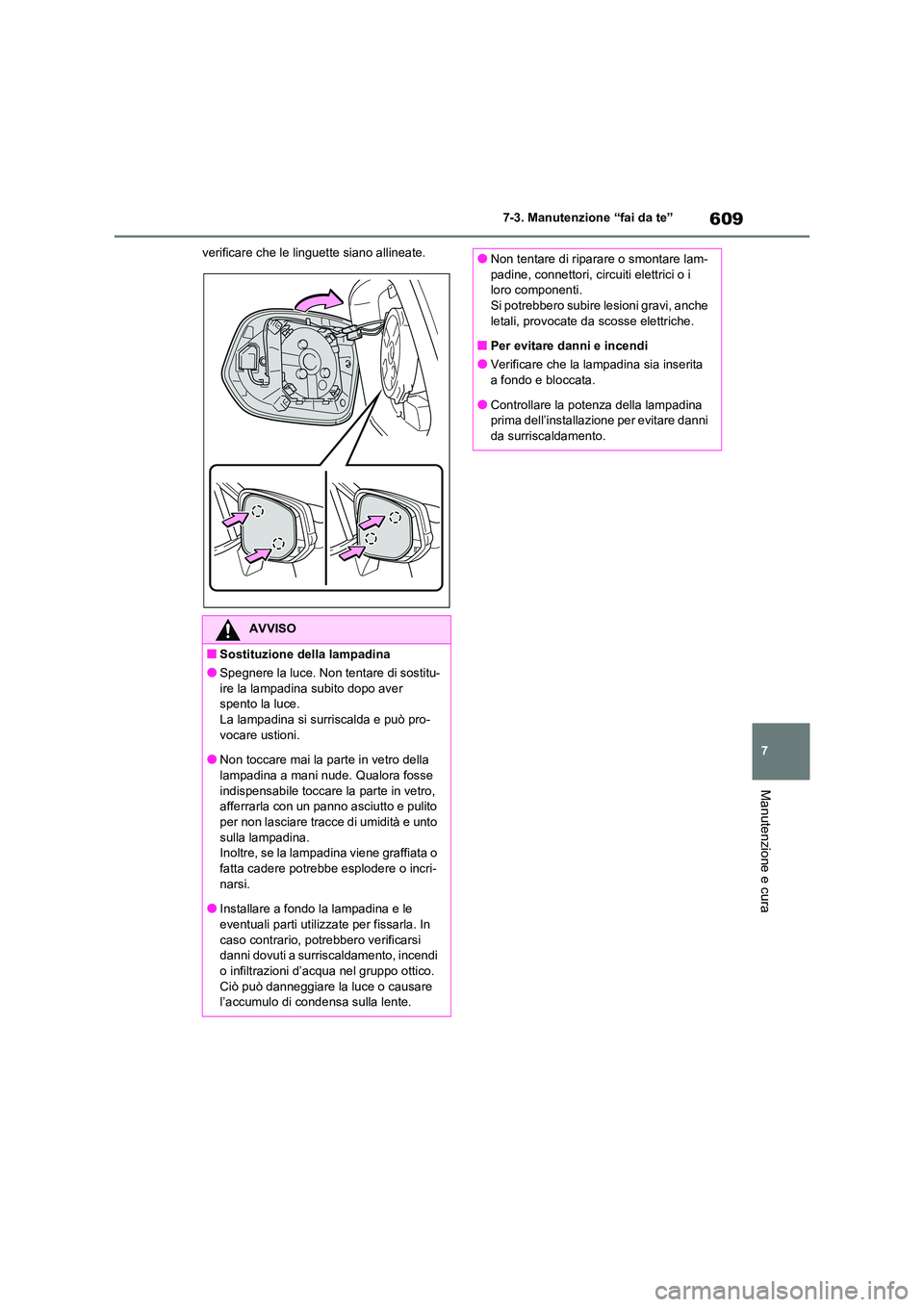

13Allineare le linguette e fissare lo
specchietto premendo per inserire
ogni coppia di linguette in diago-
nale.
Accertarsi di inserire le linguette nell’ordine
mostrato nella figura e premerle fino a sen-
tire uno scatto.
Se non si sente uno scatto, non forzare le
linguette. Invece rimuovere lo specchietto e

609
7
7-3. Manutenzione “fai da te”
Manutenzione e cura
verificare che le linguette siano allineate.
AVVISO
■Sostituzione della lampadina
●Spegnere la luce. Non tentare di sostitu-
ire la lampadina subito dopo aver spento la luce.
La lampadina si surriscalda e può pro-
vocare ustioni.
●Non toccare mai la parte in vetro della
lampadina a mani nude. Qualora fosse
indispensabile toccare la parte in vetro, afferrarla con un panno asciutto e pulito
per non lasciare tracce di umidità e unto
sulla lampadina. Inoltre, se la lampadina viene graffiata o
fatta cadere potrebbe esplodere o incri-
narsi.
●Installare a fondo la lampadina e le
eventuali parti utilizzate per fissarla. In
caso contrario, potrebbero verificarsi danni dovuti a surriscaldamento, incendi
o infiltrazioni d’acqua nel gruppo ottico.
Ciò può danneggiare la luce o causare
l’accumulo di condensa sulla lente.
●Non tentare di riparare o smontare lam-
padine, connettori, circ uiti elettrici o i
loro componenti. Si potrebbero subire lesioni gravi, anche
letali, provocate da scosse elettriche.
■Per evitare danni e incendi
●Verificare che la lampadina sia inserita a fondo e bloccata.
●Controllare la potenza della lampadina
prima dell’installazione per evitare danni
da surriscaldamento.

6107-3. Manutenzione “fai da te”
