TOYOTA RAV4 2020 Návod na použitie (in Slovakian)

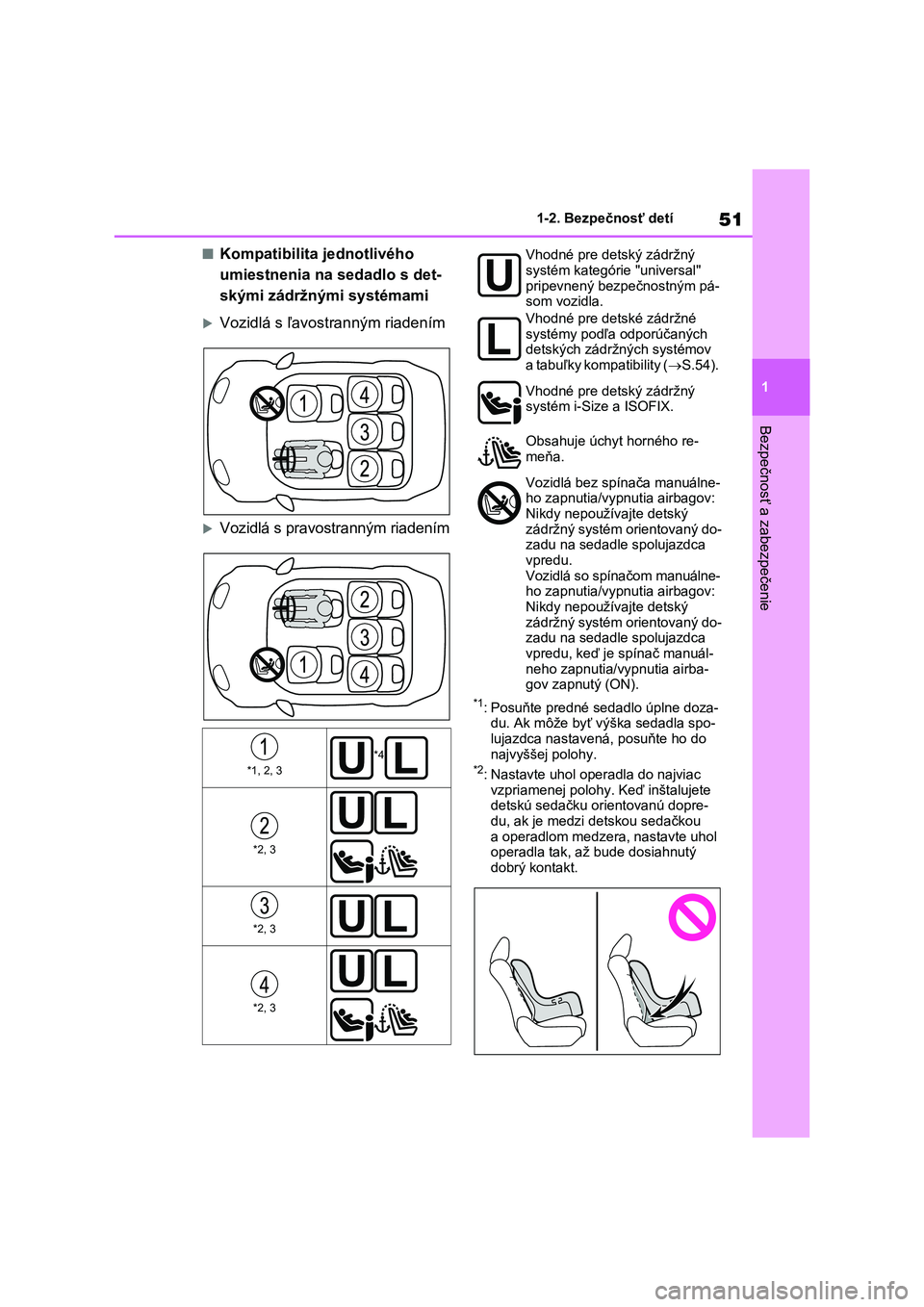

51
1
1-2. Bezpečnosť detí
Bezpečnosť a zabezpečenie
■Kompatibilita jednotlivého
umiestnenia na sedadlo s det-
skými zádržnými systémami
Vozidlá s ľavost ranným riadením
Vozidlá s pravostranným riadením
*1: Posuňte predné sedadlo úplne doza-
du. Ak môže byť výška sedadla spo-
lujazdca nastavená, posuňte ho do najvyššej polohy.*2: Nastavte uhol operadla do najviac
vzpriamenej polohy. K eď inštalujete detskú sedačku orientovanú dopre-
du, ak je medzi detskou sedačkou
a operadlom medzera, nastavte uhol operadla tak, až bude dosiahnutý
dobrý kontakt.
*1, 2, 3*4
*2, 3
*2, 3
*2, 3
Vhodné pre de tský zádržný systém kategórie "universal"
pripevnený bezpečnostným pá-
som vozidla.
Vhodné pre detské zádržné
systémy podľa odporúčaných detských zádržných systémov
a tabuľky kompatibility ( S.54).
Vhodné pre de tský zádržný systém i-Size a ISOFIX.
Obsahuje úchyt horného re-
meňa.
Vozidlá bez spínača manuálne- ho zapnutia/vypnutia airbagov:
Nikdy nepoužívajte detský
zádržný systém orientovaný do- zadu na sedadle spolujazdca
vpredu.
Vozidlá so spínačom manuálne- ho zapnutia/vypnutia airbagov:
Nikdy nepoužívajte detský
zádržný systém orientovaný do- zadu na sedadle spolujazdca
vpredu, keď je s pínač manuál-
neho zapnutia/vypnutia airba- gov zapnutý (ON).

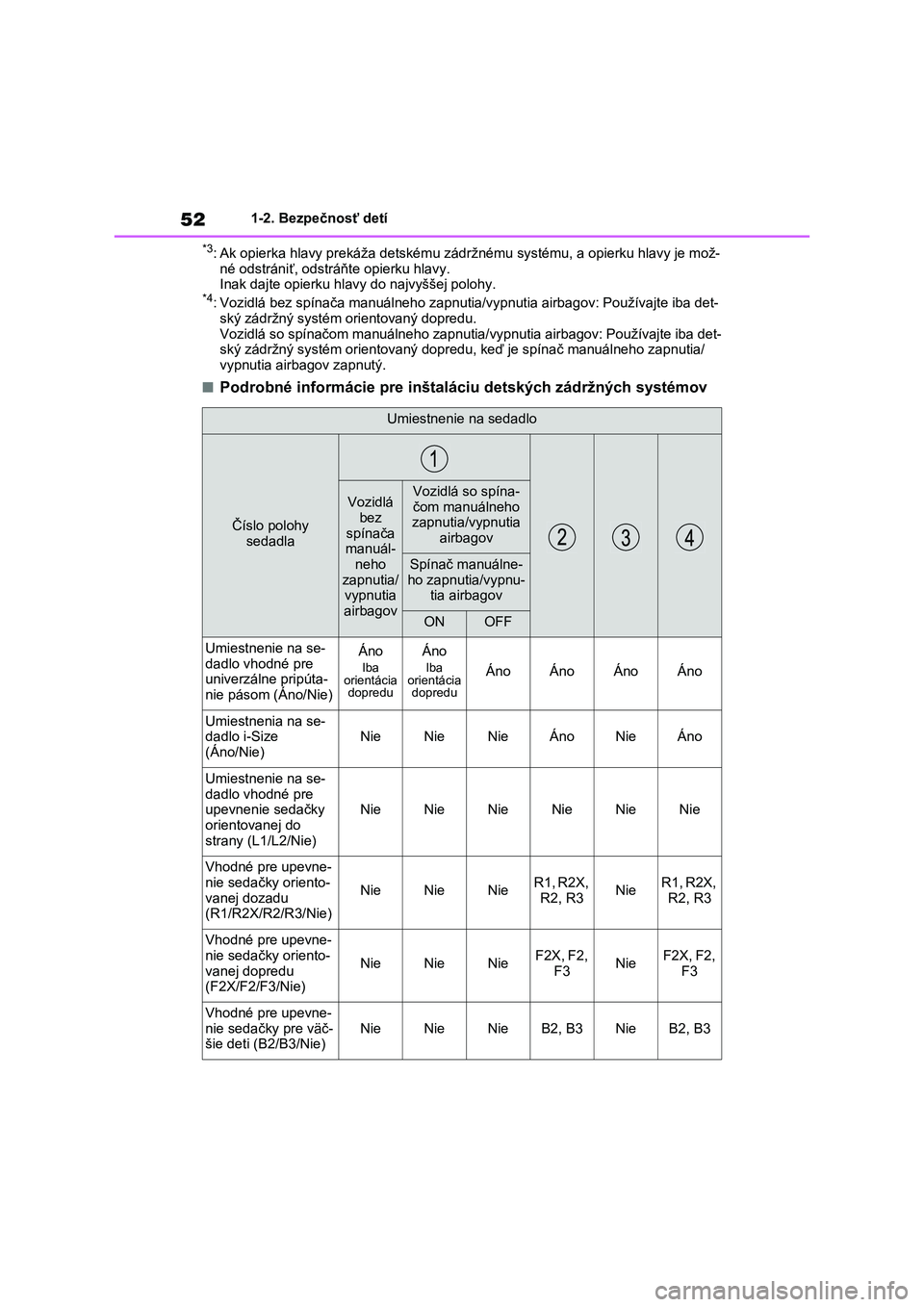

521-2. Bezpečnosť detí
*3: Ak opierka hlavy prekáža detskému zádržnému systému, a opierku hlavy je mož-
né odstrániť, odstráňte opierku hlavy. Inak dajte opierku hlavy do najvyššej polohy.*4: Vozidlá bez spínača manuálneho zapnutia/vypnutia airbagov: Pou žívajte iba det-
ský zádržný systém orientovaný dopredu.
Vozidlá so spínačom manuálneho zapnutia/vypnutia airbagov: Použ ívajte iba det- ský zádržný systém orientovaný dopredu, keď je spínač manuálneho zapnutia/
vypnutia airbagov zapnutý.
■Podrobné informácie pre inštaláciu detských zádržných systémov
Umiestnenie na sedadlo
Číslo polohy sedadla
Vozidlá
bez
spínača manuál-
neho
zapnutia/ vypnutia
airbagov
Vozidlá so spína- čom manuálneho
zapnutia/vypnutia
airbagov
Spínač manuálne-
ho zapnutia/vypnu- tia airbagov
ONOFF
Umiestnenie na se-
dadlo vhodné pre univerzálne pripúta-
nie pásom (Áno/Nie)
Áno
Iba orientácia dopredu
Áno
Iba orientácia dopredu
ÁnoÁnoÁnoÁno
Umiestnenia na se-
dadlo i-Size
(Áno/Nie)
NieNieNieÁnoNieÁno
Umiestnenie na se-
dadlo vhodné pre upevnenie sedačky
orientovanej do
strany (L1/L2/Nie)
NieNieNieNieNieNie
Vhodné pre upevne-
nie sedačky oriento-
vanej dozadu (R1/R2X/R2/R3/Nie)
NieNieNieR1, R2X,
R2, R3NieR1, R2X,
R2, R3
Vhodné pre upevne- nie sedačky oriento-
vanej dopredu
(F2X/F2/F3/Nie)
NieNieNieF2X, F2,
F3NieF2X, F2,
F3
Vhodné pre upevne-
nie sedačky pre väč- šie deti (B2/B3/Nie)NieNieNieB2, B3NieB2, B3

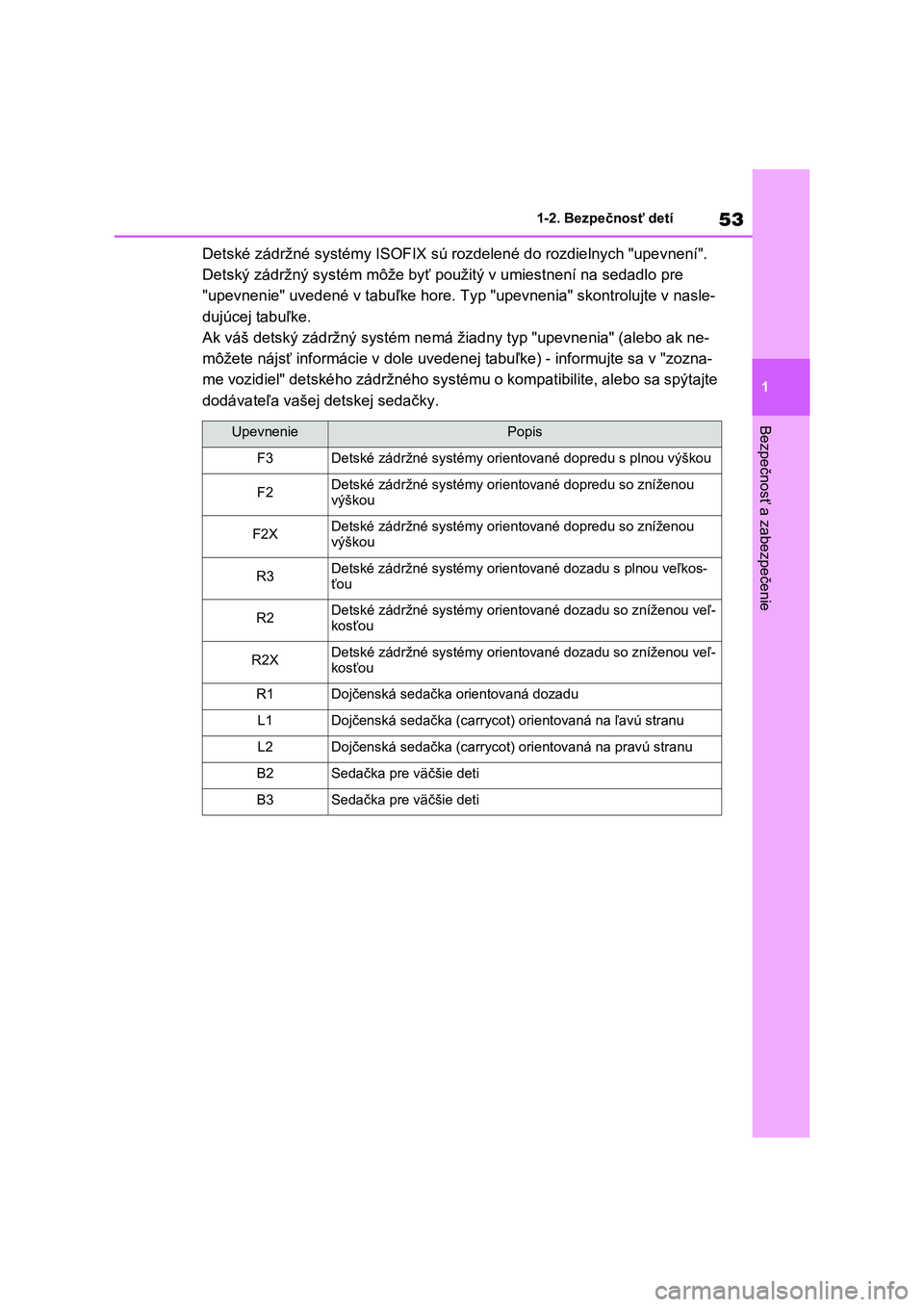

53
1 1-2. Bezpečnosť detí
Bezpečnosť a zabezpečenie
Detské zádržné systémy ISOFIX sú rozdelené do rozdielnych "upevnení".
Detský zádržný systém môže byť použitý v umiestnení na sedadlo pre
"upevnenie" uvedené v tabuľke hore. Typ "upevnenia" skontrolujte v nasle-
dujúcej tabuľke.
Ak váš detský zádržný systém nemá žiadny typ "upevnenia" (alebo ak ne-
môžete nájsť informácie v dole uvedenej tabuľke) - informujte sa v "zozna-
me vozidiel" detského zádržného systému o kompatibilite, alebo sa spýtajte
dodávateľa vašej detskej sedačky.
UpevneniePopis
F3Detské zádržné systémy orientované dopredu s plnou výškou
F2Detské zádržné systémy orientované dopredu so zníženou
výškou
F2XDetské zádržné systémy orientované dopredu so zníženou
výškou
R3Detské zádržné systémy orientované dozadu s plnou veľkos-
ťou
R2Detské zádržné systémy orientované dozadu so zníženou veľ-
kosťou
R2XDetské zádržné systémy orientované dozadu so zníženou veľ-
kosťou
R1Dojčenská sedačka orientovaná dozadu
L1Dojčenská sedačka (carrycot) orientovaná na ľavú stranu
L2Dojčenská sedačka (carrycot) orientovaná na pravú stranu
B2Sedačka pre väčšie deti
B3Sedačka pre väčšie deti

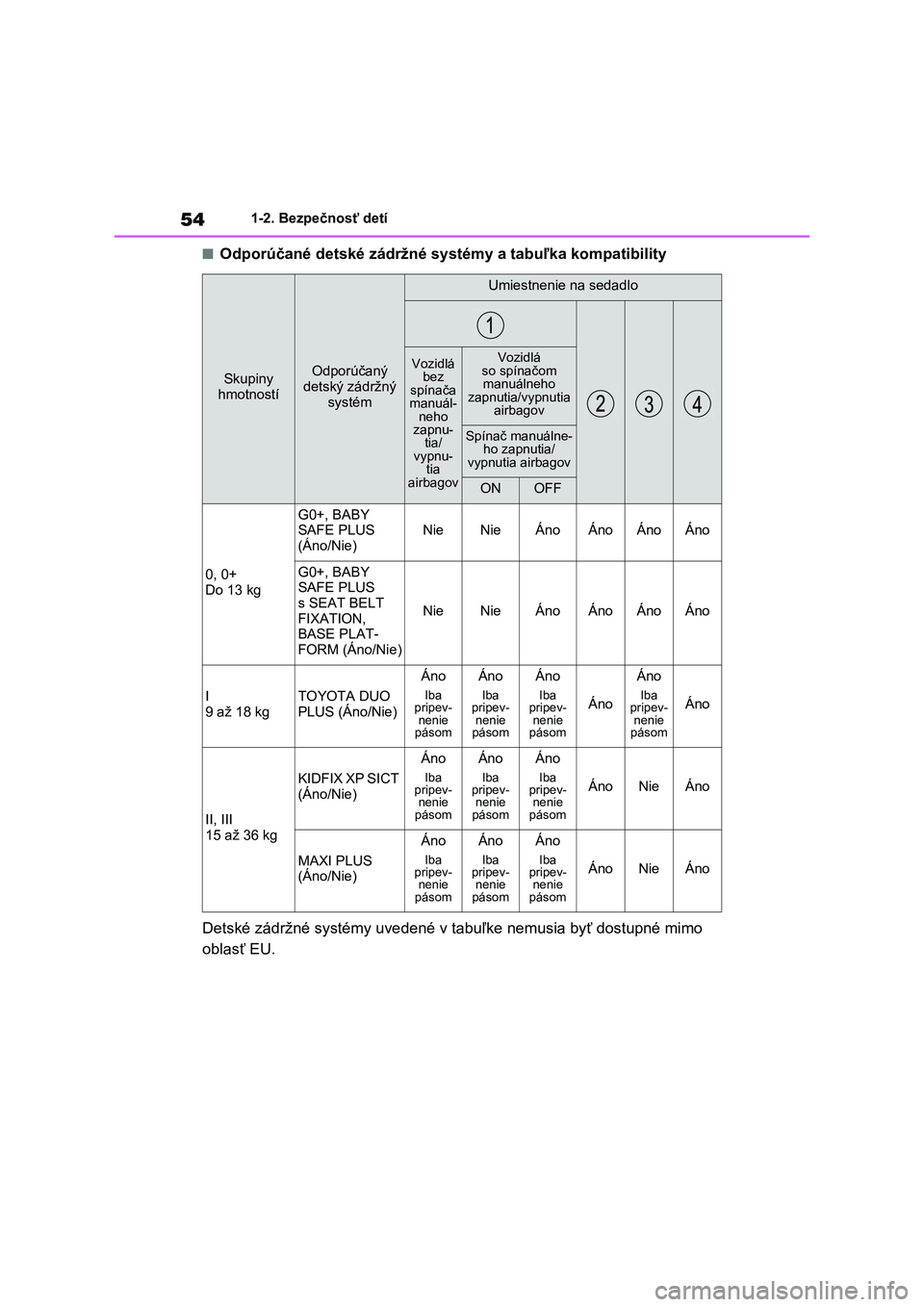

541-2. Bezpečnosť detí
■Odporúčané detské zádržné systémy a tabuľka kompatibility
Detské zádržné systémy uvedené v tabuľke nemusia byť dostupné mimo
oblasť EU.
Skupiny hmotností
Odporúčaný
detský zádržný
systém
Umiestnenie na sedadlo
Vozidlá bez spínača manuál- neho zapnu- tia/ vypnu-tia airbagov
Vozidlá so spínačom manuálneho zapnutia/vypnutia airbagov
Spínač manuálne- ho zapnutia/vypnutia airbagov
ONOFF
0, 0+
Do 13 kg
G0+, BABY SAFE PLUS
(Áno/Nie)
NieNieÁnoÁnoÁnoÁno
G0+, BABY
SAFE PLUS
s SEAT BELT FIXATION,
BASE PLAT-
FORM (Áno/Nie)
NieNieÁnoÁnoÁnoÁno
I 9 až 18 kgTOYOTA DUO PLUS (Áno/Nie)
Áno
Iba pripev- nenie pásom
Áno
Iba pripev- nenie pásom
Áno
Iba pripev- nenie pásom
Áno
Áno
Iba pripev- nenie pásom
Áno
II, III
15 až 36 kg
KIDFIX XP SICT
(Áno/Nie)
Áno
Iba pripev- nenie pásom
Áno
Iba pripev- nenie pásom
Áno
Iba pripev- nenie pásom
ÁnoNieÁno
MAXI PLUS (Áno/Nie)
Áno
Iba pripev- nenie pásom
Áno
Iba pripev- nenie pásom
Áno
Iba pripev- nenie pásom
ÁnoNieÁno

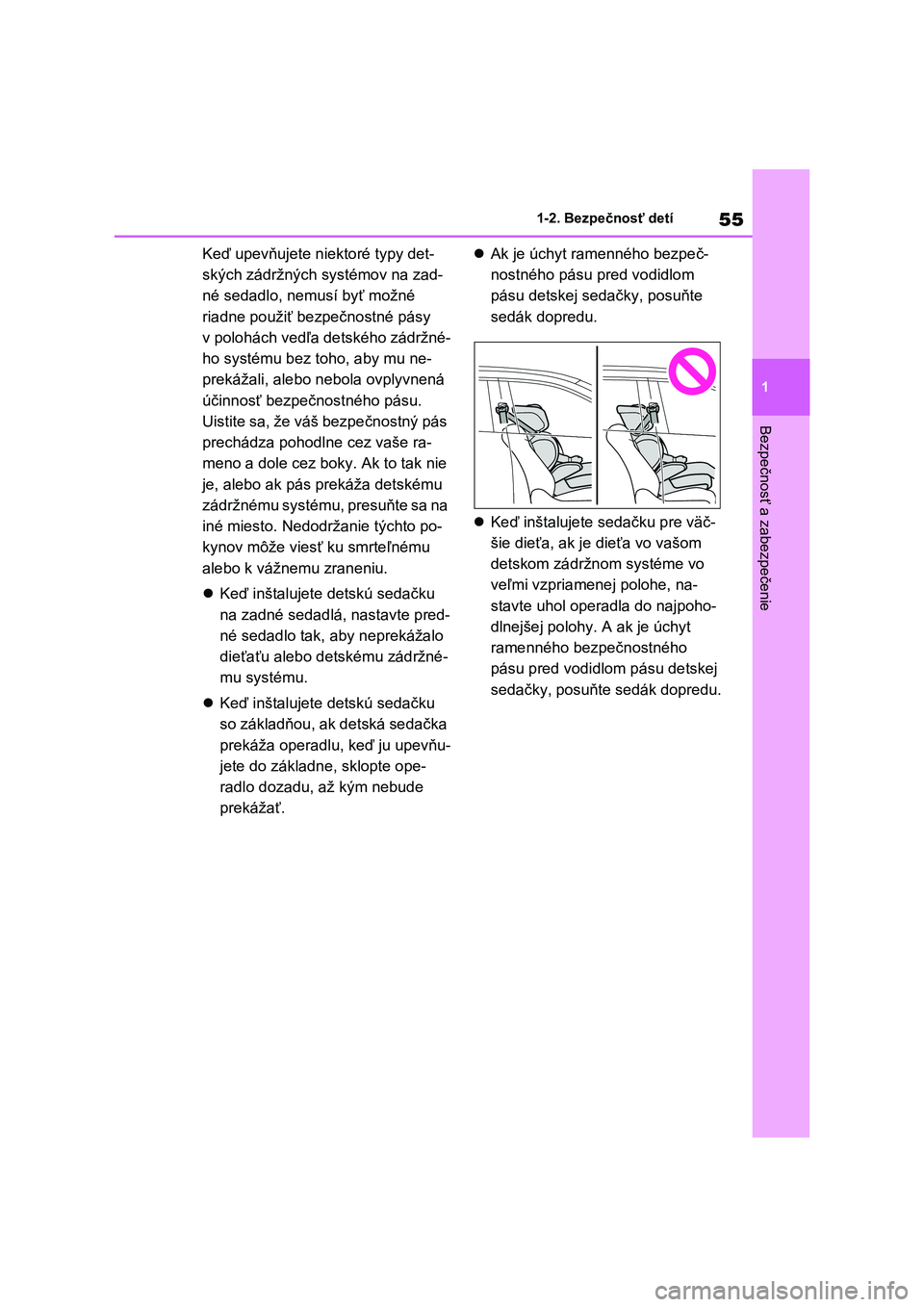

55
1
1-2. Bezpečnosť detí
Bezpečnosť a zabezpečenie
Keď upevňujete niektoré typy det-
ských zádržných systémov na zad-
né sedadlo, nemusí byť možné
riadne použiť bez pečnostné pásy
v polohách vedľa detského zádržné-
ho systému bez toho, aby mu ne-
prekážali, alebo nebola ovplyvnená
účinnosť bezpečnostného pásu.
Uistite sa, že váš bezpečnostný pás
prechádza pohodlne cez vaše ra-
meno a dole cez boky. Ak to tak nie
je, alebo ak pás prekáža detskému
zádržnému systému, presuňte sa na
iné miesto. Nedodržanie týchto po-
kynov môže viesť ku smrteľnému
alebo k vážnemu zraneniu.
 Keď inštalujete detskú sedačku
na zadné sedadlá, nastavte pred-
né sedadlo tak, aby neprekážalo
dieťaťu alebo detskému zádržné-
mu systému.
 Keď inštalujete detskú sedačku
so základňou, ak detská sedačka
prekáža operadlu, keď ju upevňu-
jete do základne, sklopte ope-
radlo dozadu, až kým nebude
prekážať.
 Ak je úchyt ramenného bezpeč-
nostného pásu pred vodidlom
pásu detskej sedačky, posuňte
sedák dopredu.
 Keď inštalujete sedačku pre väč-
šie dieťa, ak je dieťa vo vašom
detskom zádržn om systéme vo
veľmi vzpriamenej polohe, na-
stavte uhol operadla do najpoho-
dlnejšej polohy. A ak je úchyt
ramenného bezpečnostného
pásu pred vodidlom pásu detskej
sedačky, posuňte sedák dopredu.

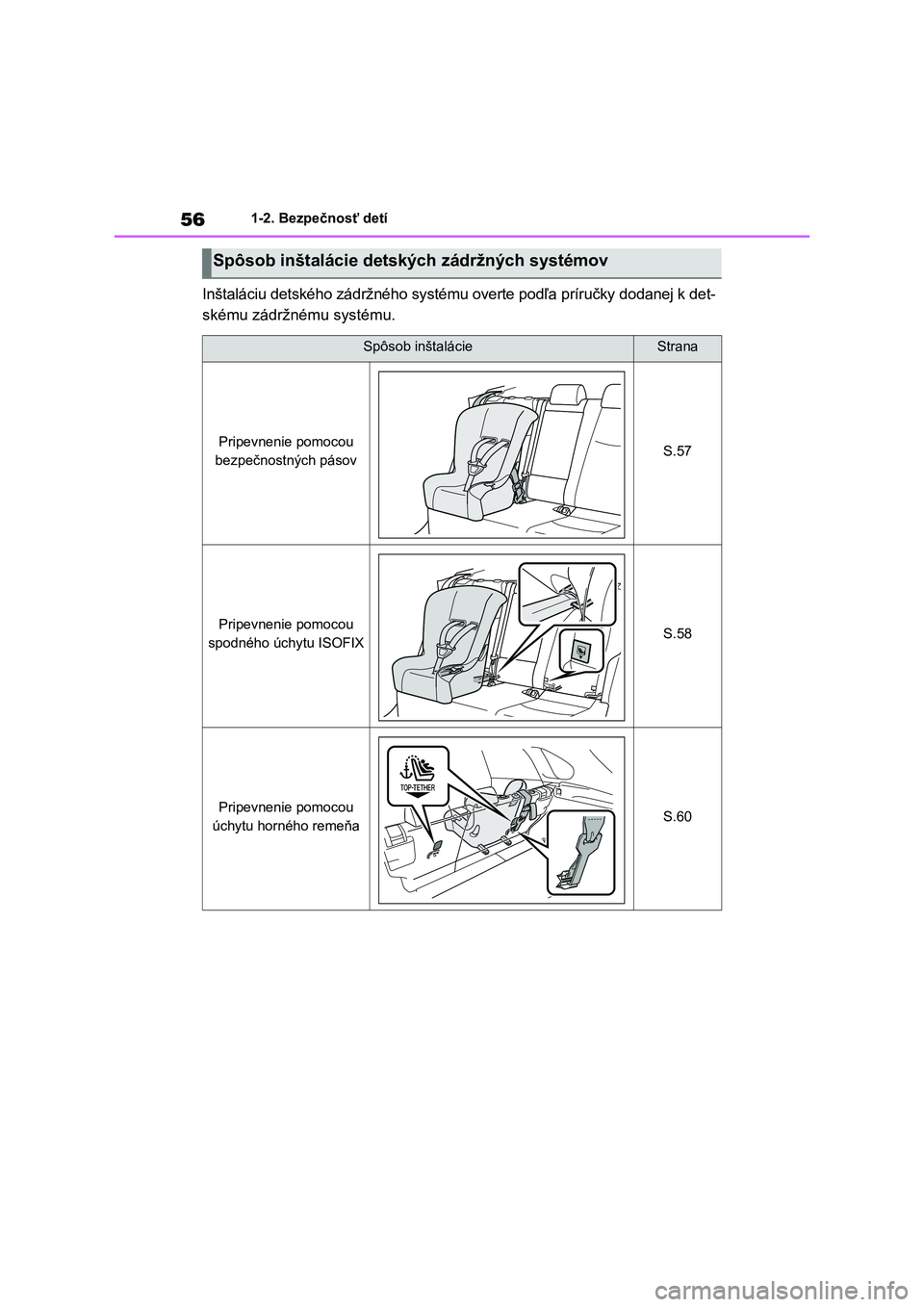

561-2. Bezpečnosť detí
Inštaláciu detského zádržného systému overte podľa príručky dodanej k det-
skému zádržnému systému.
Spôsob inštalácie detských zádržných systémov
Spôsob inštalácieStrana
Pripevnenie pomocou
bezpečnostných pásovS.57
Pripevnenie pomocou
spodného úchytu ISOFIXS.58
Pripevnenie pomocou
úchytu horného remeňaS.60

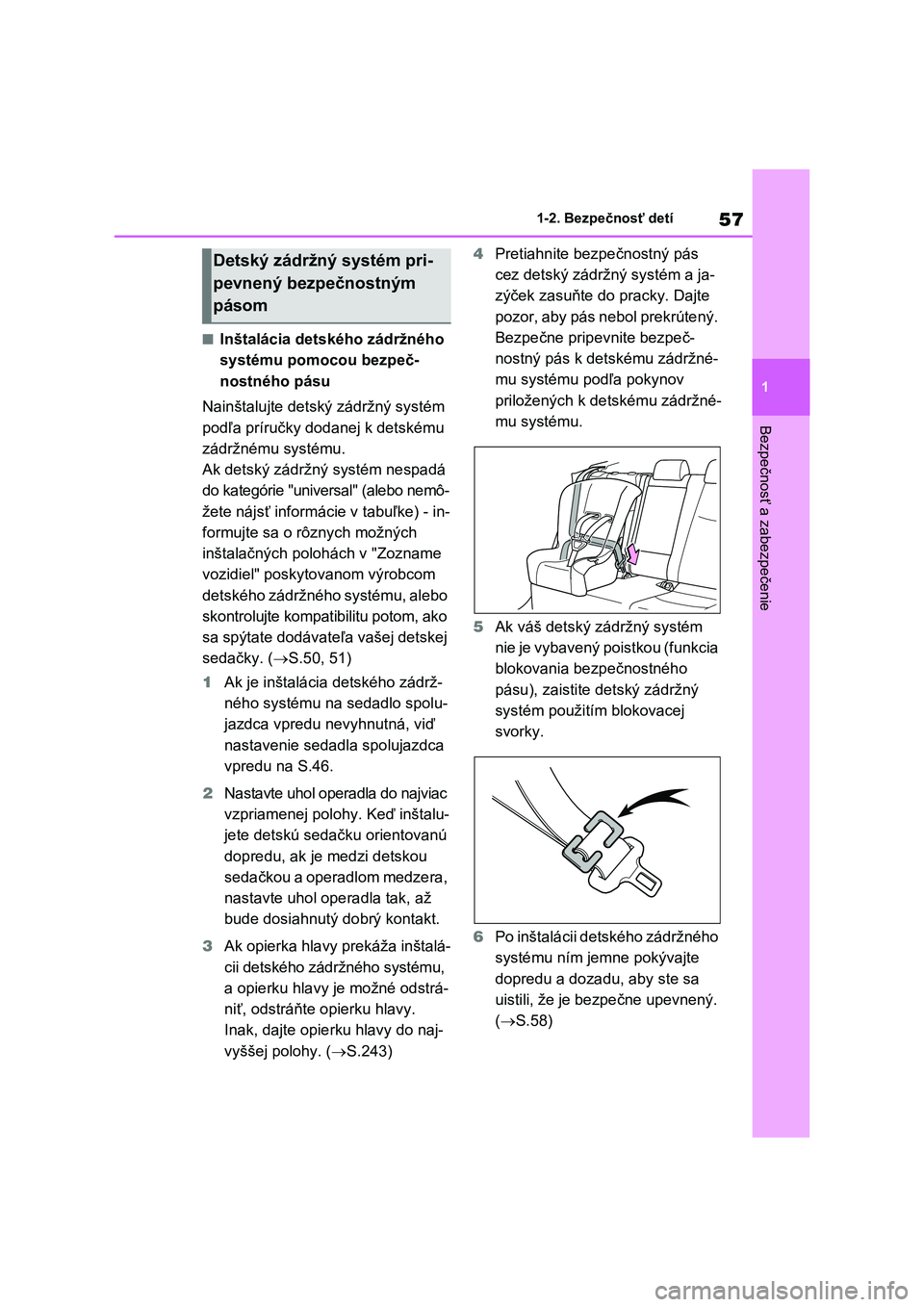

57
1
1-2. Bezpečnosť detí
Bezpečnosť a zabezpečenie
■Inštalácia detského zádržného
systému pomocou bezpeč-
nostného pásu
Nainštalujte detský zádržný systém
podľa príručky dod anej k detskému
zádržnému systému.
Ak detský zádržný systém nespadá
do kategórie "universal" (alebo nemô-
žete nájsť informácie v tabuľke) - in-
formujte sa o rôznych možných
inštalačných polohách v "Zozname
vozidiel" poskytov anom výrobcom
detského zádržného systému, alebo
skontrolujte kompatibilitu potom, ako
sa spýtate dodávateľa vašej detskej
sedačky. ( S.50, 51)
1 Ak je inštalácia detského zádrž-
ného systému na sedadlo spolu-
jazdca vpredu nevyhnutná, viď
nastavenie sedadla spolujazdca
vpredu na S.46.
2 Nastavte uhol operadla do najviac
vzpriamenej polohy. Keď inštalu-
jete detskú seda čku orientovanú
dopredu, ak je medzi detskou
sedačkou a operadlom medzera,
nastavte uhol operadla tak, až
bude dosiahnutý dobrý kontakt.
3 Ak opierka hlavy prekáža inštalá-
cii detského zádržného systému,
a opierku hlavy je možné odstrá-
niť, odstráňte opierku hlavy.
Inak, dajte opierku hlavy do naj-
vyššej polohy. ( S.243)
4 Pretiahnite bezpečnostný pás
cez detský zádržný systém a ja-
zýček zasuňte do pracky. Dajte
pozor, aby pás nebol prekrútený.
Bezpečne pripevnite bezpeč-
nostný pás k det skému zádržné-
mu systému podľa pokynov
priložených k detskému zádržné-
mu systému.
5 Ak váš detský zádržný systém
nie je vybavený poistkou (funkcia
blokovania bezpečnostného
pásu), zaistite detský zádržný
systém použitím blokovacej
svorky.
6 Po inštalácii detského zádržného
systému ním jemne pokývajte
dopredu a dozadu, aby ste sa
uistili, že je bez pečne upevnený.
( S.58)
Detský zádržný systém pri-
pevnený bezpečnostným
pásom

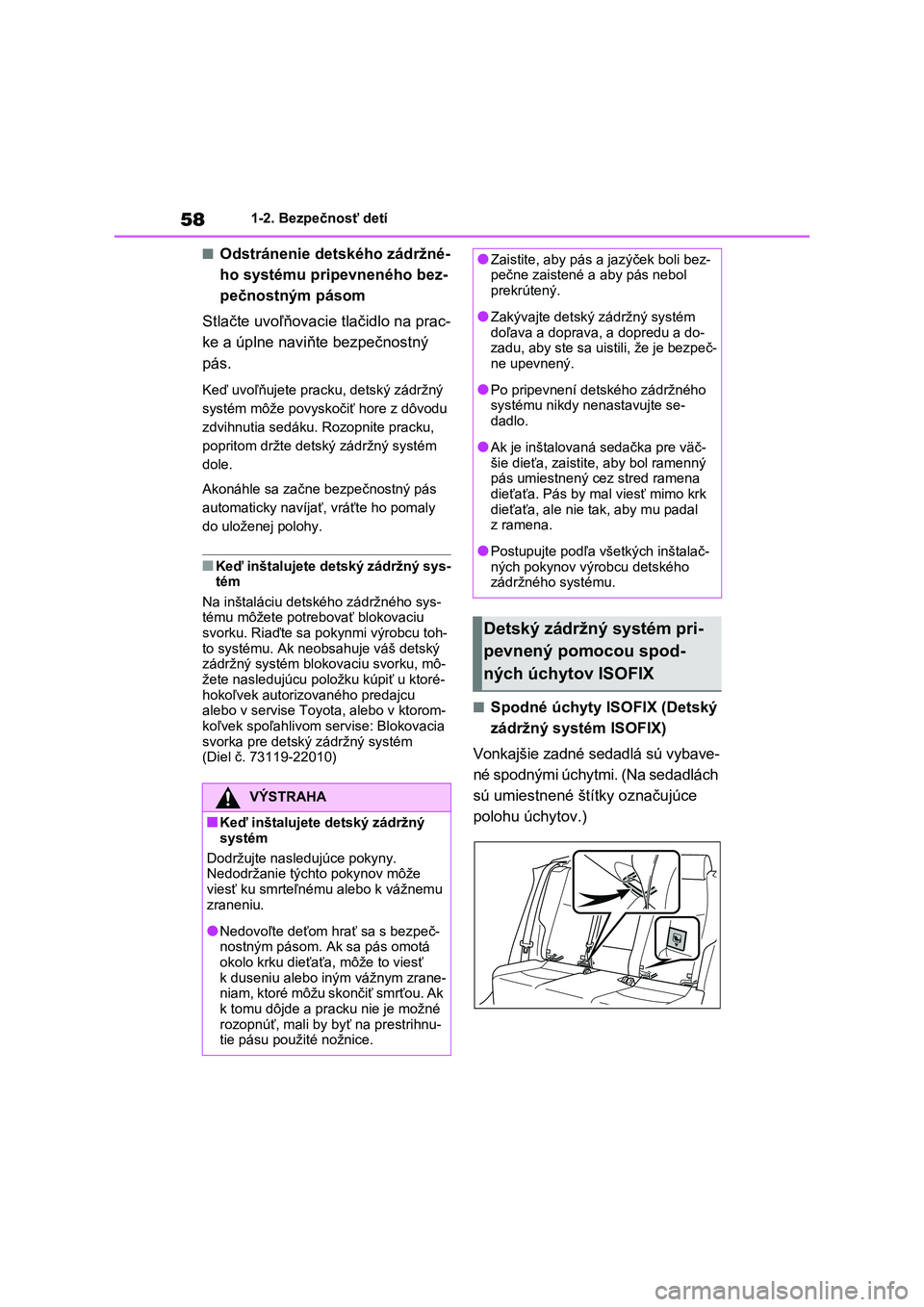

581-2. Bezpečnosť detí
■Odstránenie detského zádržné-
ho systému pripevneného bez-
pečnostným pásom
Stlačte uvoľňovacie tlačidlo na prac-
ke a úplne naviňte bezpečnostný
pás.
Keď uvoľňujete pra cku, detský zádržný
systém môže povyskočiť hore z dôvodu
zdvihnutia sedáku. Rozopnite pracku,
popritom držte detský zádržný systém
dole.
Akonáhle sa začne bezpečnostný pás
automaticky na víjať, vráťte ho pomaly
do uloženej polohy.
■Keď inštalujete detský zádržný sys-
tém
Na inštaláciu detského zádržného sys- tému môžete potrebovať blokovaciu
svorku. Riaďte sa pok ynmi výrobcu toh-
to systému. Ak neob sahuje váš detský zádržný systém blo kovaciu svorku, mô-
žete nasledujúcu položku kúpiť u ktoré-
hokoľvek autorizovaného predajcu alebo v servise Toyota, alebo v ktorom-
koľvek spoľahlivom servise: Blokovacia
svorka pre dets ký zádržný systém (Diel č. 73119-22010)
■Spodné úchyty ISOFIX (Detský
zádržný systém ISOFIX)
Vonkajšie zadné se dadlá sú vybave-
né spodnými úchytmi. (Na sedadlách
sú umiestnené štítky označujúce
polohu úchytov.)
VÝSTRAHA
■Keď inštalujete detský zádržný
systém
Dodržujte nasled ujúce pokyny. Nedodržanie týchto pokynov môže
viesť ku smrteľnému alebo k vážnemu
zraneniu.
●Nedovoľte deťom hrať sa s bezpeč-
nostným pásom. A k sa pás omotá okolo krku dieťaťa, môže to viesť
k duseniu alebo iným vážnym zrane-
niam, ktoré môžu skončiť smrťou. Ak k tomu dôjde a pra cku nie je možné
rozopnúť, mali by byť na prestrihnu-
tie pásu použité nožnice.
●Zaistite, aby pás a jazýček boli bez- pečne zaistené a aby pás nebol
prekrútený.
●Zakývajte detský zádržný systém
doľava a doprava, a dopredu a do-
zadu, aby ste sa uistili, že je bezpeč- ne upevnený.
●Po pripevnení detského zádržného systému nikdy nenastavujte se-
dadlo.
●Ak je inštalovaná sedačka pre väč-
šie dieťa, zaistit e, aby bol ramenný
pás umiestnený cez stred ramena dieťaťa. Pás by mal viesť mimo krk
dieťaťa, ale nie tak, aby mu padal
z ramena.
●Postupujte podľa všetkých inštalač-
ných pokynov výrobcu detského zádržného systému.
Detský zádržný systém pri-
pevnený pomocou spod-
ných úchytov ISOFIX

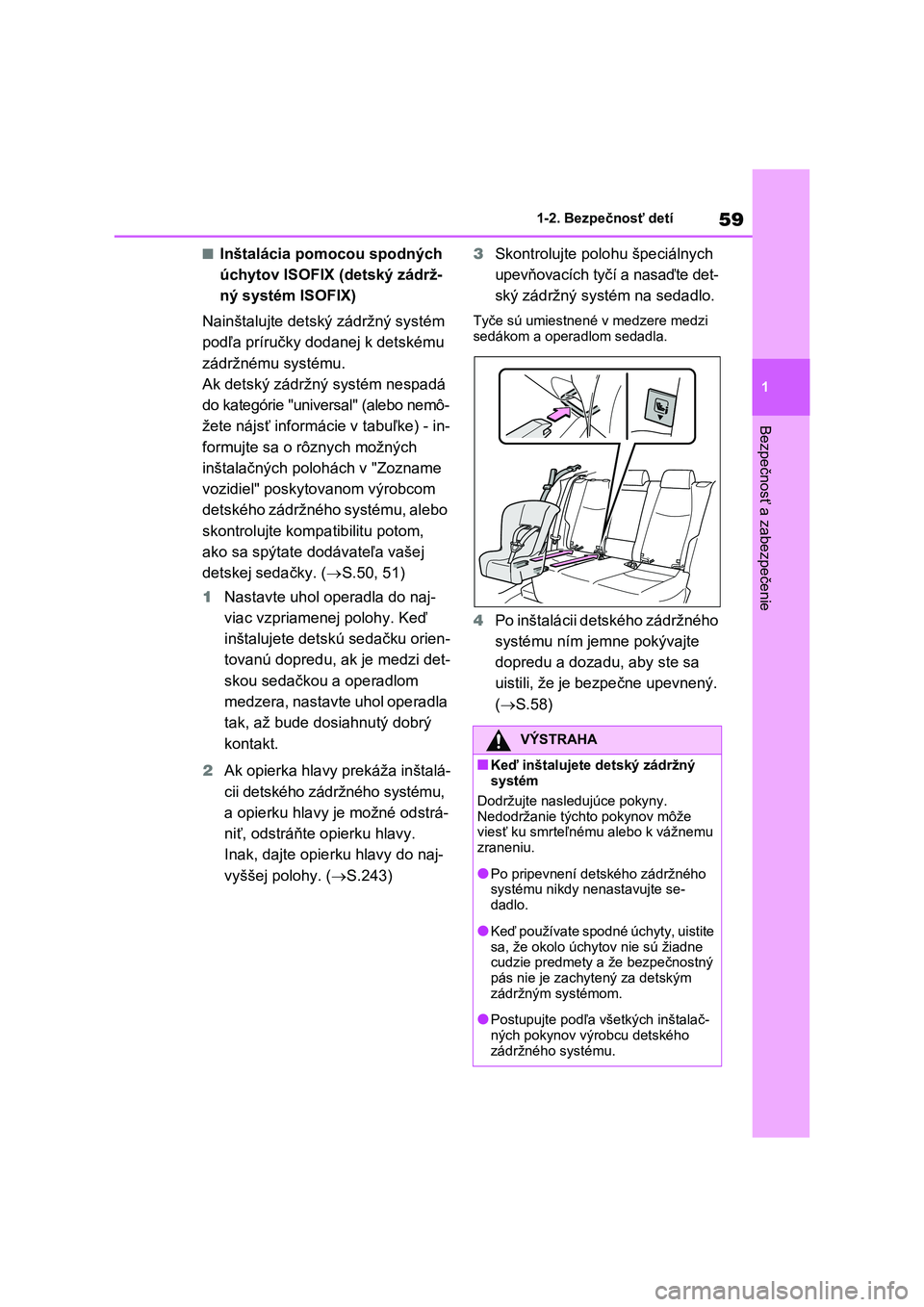

59
1
1-2. Bezpečnosť detí
Bezpečnosť a zabezpečenie
■Inštalácia pomocou spodných
úchytov ISOFIX (detský zádrž-
ný systém ISOFIX)
Nainštalujte detský zádržný systém
podľa príručky dod anej k detskému
zádržnému systému.
Ak detský zádržný systém nespadá
do kategórie "universal" (alebo nemô-
žete nájsť informácie v tabuľke) - in-
formujte sa o rôznych možných
inštalačných polohách v "Zozname
vozidiel" poskytov anom výrobcom
detského zádržného systému, alebo
skontrolujte kom patibilitu potom,
ako sa spýtate dodávateľa vašej
detskej sedačky. ( S.50, 51)
1 Nastavte uhol operadla do naj-
viac vzpriamenej polohy. Keď
inštalujete detskú sedačku orien-
tovanú dopredu, ak je medzi det-
skou sedačkou a operadlom
medzera, nastavte uhol operadla
tak, až bude dosiahnutý dobrý
kontakt.
2 Ak opierka hlavy prekáža inštalá-
cii detského zádržného systému,
a opierku hlavy je možné odstrá-
niť, odstráňte opierku hlavy.
Inak, dajte opierku hlavy do naj-
vyššej polohy. ( S.243)
3 Skontrolujte polohu špeciálnych
upevňovacích tyčí a nasaďte det-
ský zádržný systém na sedadlo.
Tyče sú umiestnené v medzere medzi
sedákom a operadlom sedadla.
4 Po inštalácii detského zádržného
systému ním jemne pokývajte
dopredu a dozadu, aby ste sa
uistili, že je bez pečne upevnený.
( S.58)
VÝSTRAHA
■Keď inštalujete detský zádržný
systém
Dodržujte nasledujúce pokyny.
Nedodržanie týchto pokynov môže
viesť ku smrteľnému alebo k vážnemu zraneniu.
●Po pripevnení detského zádržného systému nikdy nenastavujte se-
dadlo.
●Keď používate spodné úchyty, uistite
sa, že okolo úchytov nie sú žiadne
cudzie predmety a že bezpečnostný pás nie je zachy tený za detským
zádržným systémom.
●Postupujte podľa všetkých inštalač-
ných pokynov výrobcu detského
zádržného systému.

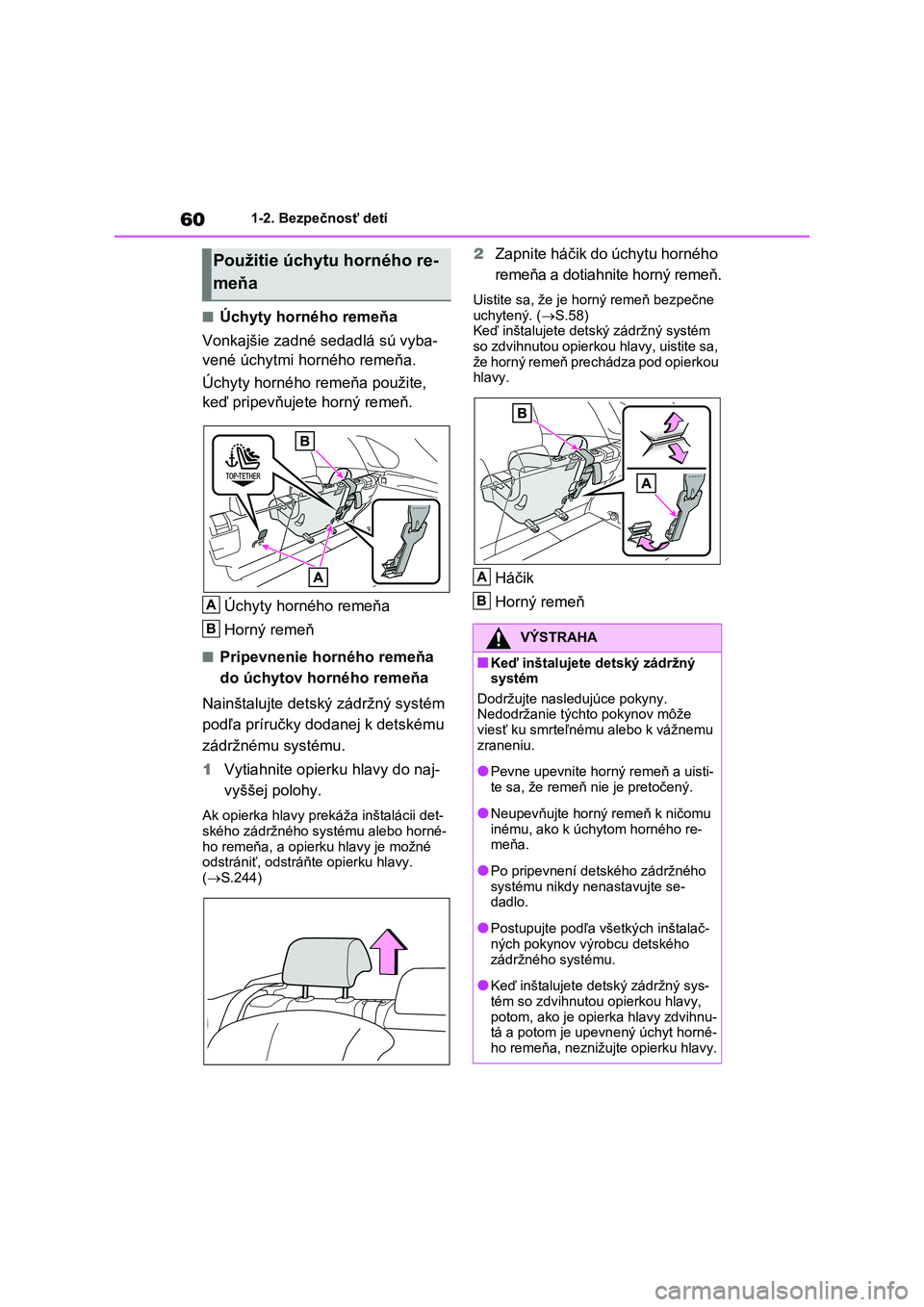

601-2. Bezpečnosť detí
■Úchyty horného remeňa
Vonkajšie zadné sedadlá sú vyba-
vené úchytmi horného remeňa.
Úchyty horného remeňa použite,
keď pripevňujete horný remeň.
Úchyty horného remeňa
Horný remeň
■Pripevnenie horného remeňa
do úchytov horného remeňa
Nainštalujte detský zádržný systém
podľa príručky dod anej k detskému
zádržnému systému.
1 Vytiahnite opierku hlavy do naj-
vyššej polohy.
Ak opierka hlavy pre káža inštalácii det-
ského zádržného systému alebo horné- ho remeňa, a opierku hlavy je možné
odstrániť, odstráňte opierku hlavy.
( S.244)
2Zapnite háčik do úchytu horného
remeňa a dotiahnite horný remeň.
Uistite sa, že je h orný remeň bezpečne
uchytený. ( S.58) Keď inštalujet e detský zádržný systém
so zdvihnutou opierkou hlavy, uistite sa,
že horný remeň prechádza pod opierkou hlavy.
Háčik
Horný remeň
Použitie úchytu horného re-
meňa
A
B9é675$+$
■Keď inštalujete detský zádržný
systém
Dodržujte nasledujúce pokyny. Nedodržanie týchto pokynov môže
viesť ku smrteľnému alebo k vážnemu
zraneniu.
●Pevne upevnite horný remeň a uisti-
te sa, že remeň nie je pretočený.
●Neupevňujte horný remeň k ničomu
inému, ako k úch ytom horného re- meňa.
●Po pripevnení detského zádržného systému nikdy nenastavujte se-
dadlo.
●Postupujte podľa všetkých inštalač-
ných pokynov výrobcu detského
zádržného systému.
●Keď inštalujete de tský zádržný sys-
tém so zdvihnutou opierkou hlavy, potom, ako je opierka hlavy zdvihnu-
tá a potom je upevn ený úchyt horné-
ho remeňa, neznižujte opierku hlavy.
A
B
