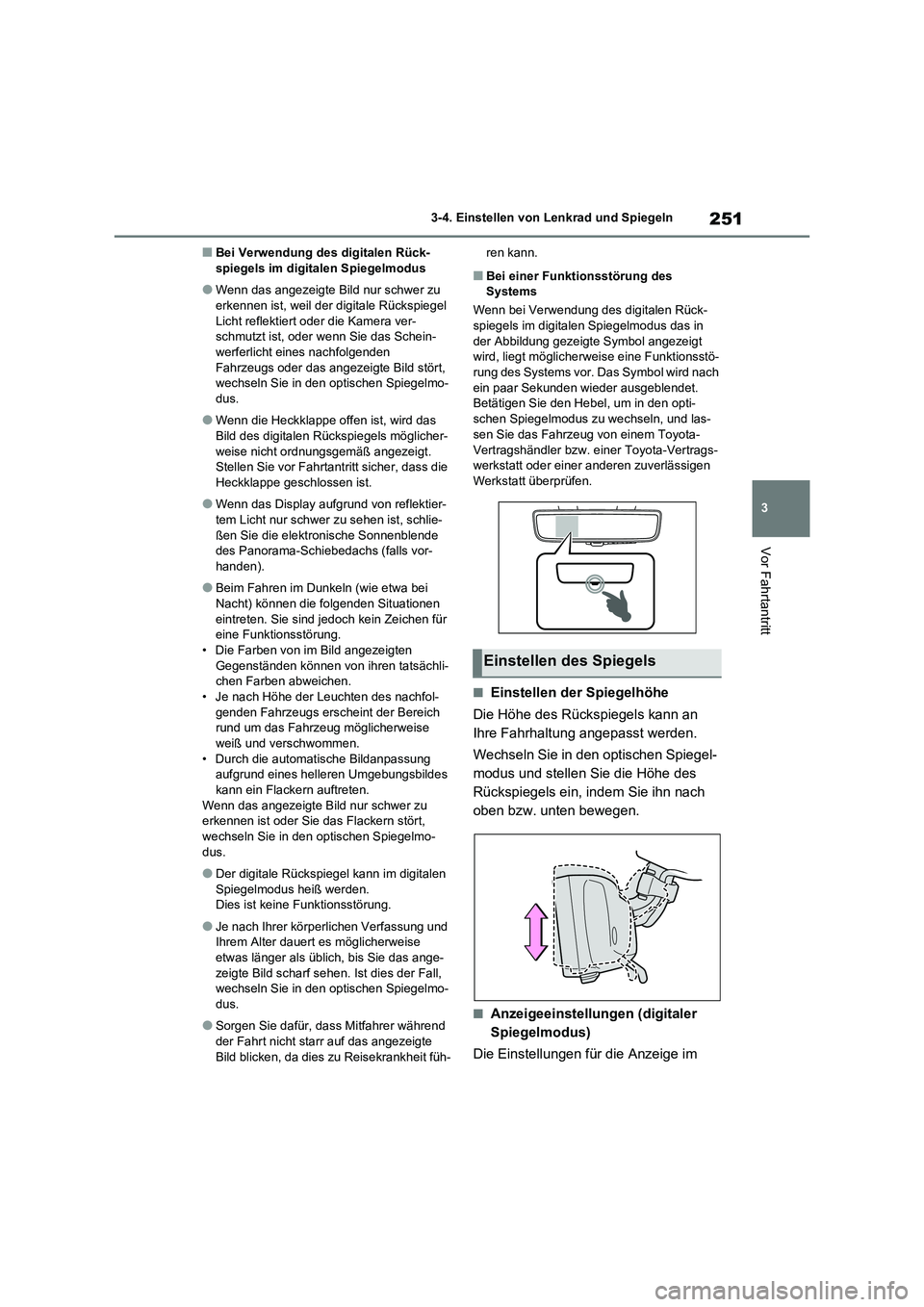

3 3-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
■Bei Verwendung des digitalen Rück-
spiegels im digitalen Spiegelmodus
●Wenn das angezeigte Bild nur schwer zu
erkennen ist, weil der digitale Rückspiegel
Licht reflektiert oder die Kamera ver-
schmutzt ist, oder wenn Sie das Schein-
werferlicht eines nachfolgenden
Fahrzeugs oder das angezeigte Bild stört,
wechseln Sie in den optischen Spiegelmo-
dus.
●Wenn die Heckklappe offen ist, wird das
Bild des digitalen Rückspiegels möglicher-
weise nicht ordnungsgemäß angezeigt.
Stellen Sie vor Fahrtantritt sicher, dass die
Heckklappe geschlossen ist.
●Wenn das Display aufgrund von reflektier-
tem Licht nur schwer zu sehen ist, schlie-
ßen Sie die elektronische Sonnenblende
des Panorama-Schiebedachs (falls vor-
handen).
●Beim Fahren im Dunkeln (wie etwa bei
Nacht) können die folgenden Situationen
eintreten. Sie sind jedoch kein Zeichen für
eine Funktionsstörung.
• Die Farben von im Bild angezeigten
Gegenständen können von ihren tatsächli-
chen Farben abweichen.
• Je nach Höhe der Leuchten des nachfol-
genden Fahrzeugs erscheint der Bereich
rund um das Fahrzeug möglicherweise
weiß und verschwommen.
• Durch die automatische Bildanpassung
aufgrund eines helleren Umgebungsbildes
kann ein Flackern auftreten.
Wenn das angezeigte Bild nur schwer zu
erkennen ist oder Sie das Flackern stört,
wechseln Sie in den optischen Spiegelmo-
dus.
●Der digitale Rückspiegel kann im digitalen
Spiegelmodus heiß werden.
Dies ist keine Funktionsstörung.
●Je nach Ihrer körperlichen Verfassung und
Ihrem Alter dauert es möglicherweise
etwas länger als üblich, bis Sie das ange-
zeigte Bild scharf sehen. Ist dies der Fall,
wechseln Sie in den optischen Spiegelmo-
dus.
●Sorgen Sie dafür, dass Mitfahrer während
der Fahrt nicht starr auf das angezeigte
Bild blicken, da dies zu Reisekrankheit füh-ren kann.
■Bei einer Funktionsstörung des
Systems
Wenn bei Verwendung des digitalen Rück-
spiegels im digitalen Spiegelmodus das in
der Abbildung gezeigte Symbol angezeigt
wird, liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Das Symbol wird nach
ein paar Sekunden wieder ausgeblendet.
Betätigen Sie den Hebel, um in den opti-
schen Spiegelmodus zu wechseln, und las-
sen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
■Einstellen der Spiegelhöhe
Die Höhe des Rückspiegels kann an
Ihre Fahrhaltung angepasst werden.
Wechseln Sie in den optischen Spiegel-
modus und stellen Sie die Höhe des
Rückspiegels ein, indem Sie ihn nach
oben bzw. unten bewegen.
■Anzeigeeinstellungen (digitaler
Spiegelmodus)
Die Einstellungen für die Anzeige im
Einstellen des Spiegels

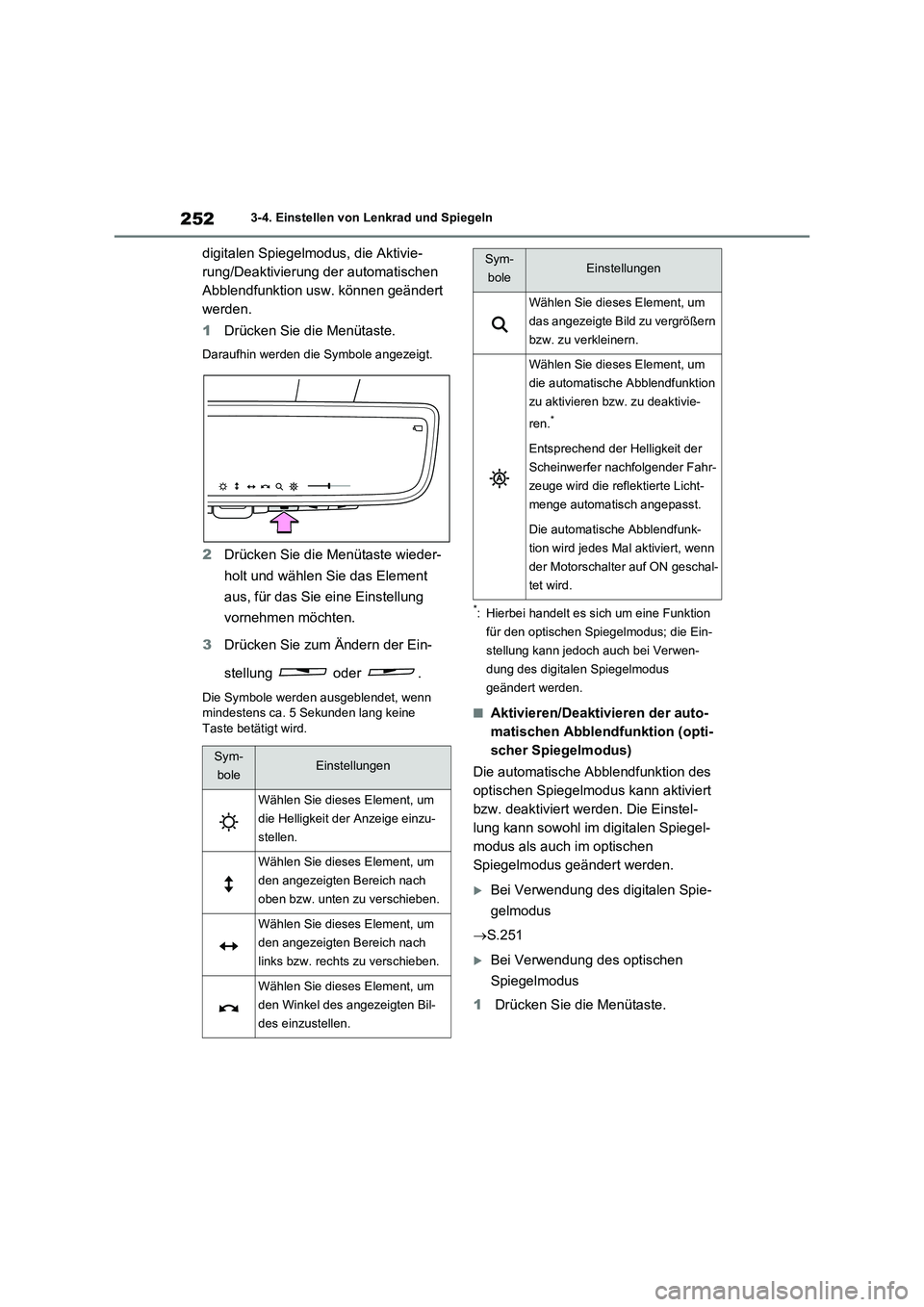

2523-4. Einstellen von Lenkrad und Spiegeln
digitalen Spiegelmodus, die Aktivie-
rung/Deaktivierung der automatischen
Abblendfunktion usw. können geändert
werden.
1Drücken Sie die Menütaste.
Daraufhin werden die Symbole angezeigt.
2Drücken Sie die Menütaste wieder-
holt und wählen Sie das Element
aus, für das Sie eine Einstellung
vornehmen möchten.
3Drücken Sie zum Ändern der Ein-
stellung oder .
Die Symbole werden ausgeblendet, wenn
mindestens ca. 5 Sekunden lang keine
Taste betätigt wird.
*: Hierbei handelt es sich um eine Funktion
für den optischen Spiegelmodus; die Ein-
stellung kann jedoch auch bei Verwen-
dung des digitalen Spiegelmodus
geändert werden.
■Aktivieren/Deaktivieren der auto-
matischen Abblendfunktion (opti-
scher Spiegelmodus)
Die automatische Abblendfunktion des
optischen Spiegelmodus kann aktiviert
bzw. deaktiviert werden. Die Einstel-
lung kann sowohl im digitalen Spiegel-
modus als auch im optischen
Spiegelmodus geändert werden.
Bei Verwendung des digitalen Spie-
gelmodus
S.251
Bei Verwendung des optischen
Spiegelmodus
1Drücken Sie die Menütaste.
Sym-
boleEinstellungen
Wählen Sie dieses Element, um
die Helligkeit der Anzeige einzu-
stellen.
Wählen Sie dieses Element, um
den angezeigten Bereich nach
oben bzw. unten zu verschieben.
Wählen Sie dieses Element, um
den angezeigten Bereich nach
links bzw. rechts zu verschieben.
Wählen Sie dieses Element, um
den Winkel des angezeigten Bil-
des einzustellen.
Wählen Sie dieses Element, um
das angezeigte Bild zu vergrößern
bzw. zu verkleinern.
Wählen Sie dieses Element, um
die automatische Abblendfunktion
zu aktivieren bzw. zu deaktivie-
ren.
*
Entsprechend der Helligkeit der
Scheinwerfer nachfolgender Fahr-
zeuge wird die reflektierte Licht-
menge automatisch angepasst.
Die automatische Abblendfunk-
tion wird jedes Mal aktiviert, wenn
der Motorschalter auf ON geschal-
tet wird.
Sym-
boleEinstellungen

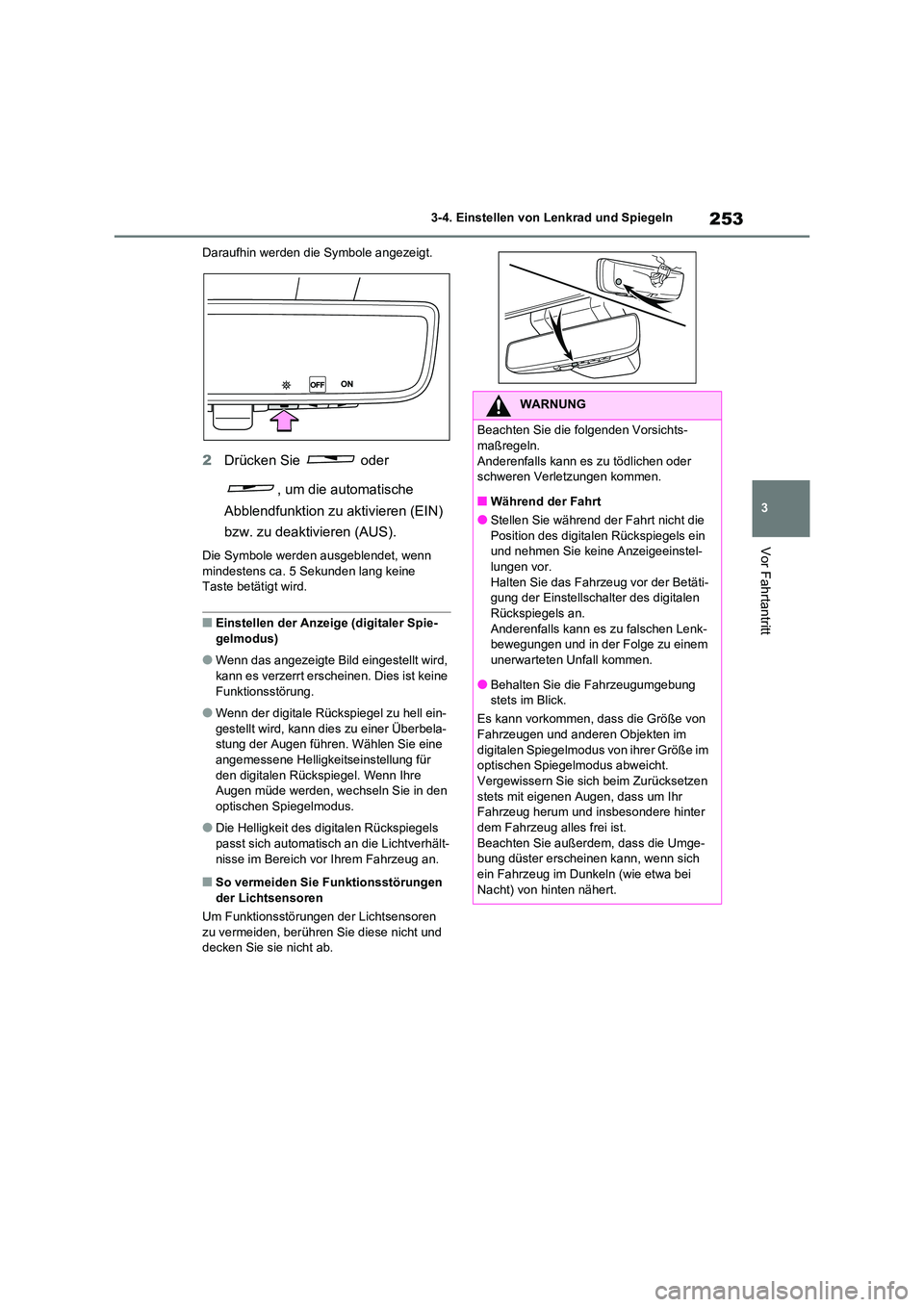

253
3
3-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
Daraufhin werden die Symbole angezeigt.
2 Drücken Sie oder
, um die automatische
Abblendfunktion zu aktivieren (EIN)
bzw. zu deaktivieren (AUS).
Die Symbole werden ausgeblendet, wenn
mindestens ca. 5 Sekunden lang keine Taste betätigt wird.
■Einstellen der Anzeige (digitaler Spie-
gelmodus)
●Wenn das angezeigte Bild eingestellt wird,
kann es verzerrt erschei nen. Dies ist keine Funktionsstörung.
●Wenn der digitale Rückspiegel zu hell ein-gestellt wird, kann dies zu einer Überbela-
stung der Augen führen. Wählen Sie eine
angemessene Helligkeitseinstellung für den digitalen Rückspiegel. Wenn Ihre
Augen müde werden, wechseln Sie in den
optischen Spiegelmodus.
●Die Helligkeit des di gitalen Rückspiegels
passt sich automatisch an die Lichtverhält- nisse im Bereich vor Ihrem Fahrzeug an.
■So vermeiden Sie Funktionsstörungen
der Lichtsensoren
Um Funktionsstörungen der Lichtsensoren
zu vermeiden, berühren Sie diese nicht und
decken Sie sie nicht ab.
WARNUNG
Beachten Sie die folgenden Vorsichts-
maßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Während der Fahrt
●Stellen Sie während der Fahrt nicht die
Position des digital en Rückspiegels ein und nehmen Sie keine Anzeigeeinstel-
lungen vor.
Halten Sie das Fahrzeug vor der Betäti- gung der Einstellschalter des digitalen
Rückspiegels an.
Anderenfalls kann es zu falschen Lenk- bewegungen und in der Folge zu einem
unerwarteten Unfall kommen.
●Behalten Sie die Fahrzeugumgebung stets im Blick.
Es kann vorkommen, dass die Größe von
Fahrzeugen und anderen Objekten im
digitalen Spiegelmodus von ihrer Größe im
optischen Spiegelmodus abweicht. Vergewissern Sie sich beim Zurücksetzen
stets mit eigenen Augen, dass um Ihr
Fahrzeug herum und insbesondere hinter dem Fahrzeug alles frei ist.
Beachten Sie außerdem, dass die Umge-
bung düster erscheinen kann, wenn sich ein Fahrzeug im Dunkeln (wie etwa bei
Nacht) von hinten nähert.

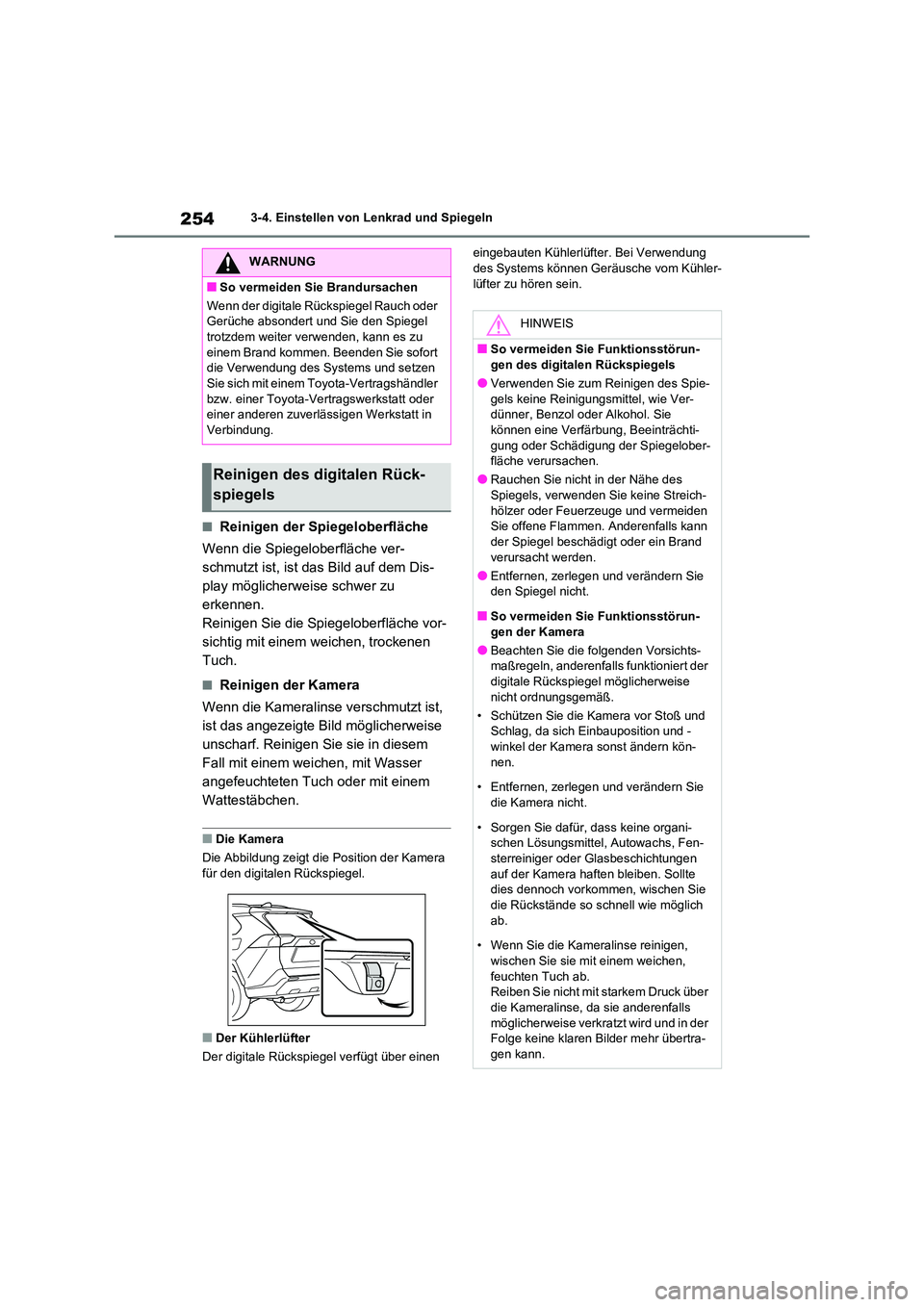

2543-4. Einstellen von Lenkrad und Spiegeln
■Reinigen der Spiegeloberfläche
Wenn die Spiegeloberfläche ver-
schmutzt ist, ist das Bild auf dem Dis-
play möglicherweise schwer zu
erkennen.
Reinigen Sie die Spiegeloberfläche vor-
sichtig mit einem weichen, trockenen
Tuch.
■Reinigen der Kamera
Wenn die Kameralinse verschmutzt ist,
ist das angezeigte Bild möglicherweise
unscharf. Reinigen Sie sie in diesem
Fall mit einem weichen, mit Wasser
angefeuchteten Tuch oder mit einem
Wattestäbchen.
■Die Kamera
Die Abbildung zeigt die Position der Kamera für den digitalen Rückspiegel.
■Der Kühlerlüfter
Der digitale Rückspiegel verfügt über einen
eingebauten Kühlerlüfter. Bei Verwendung des Systems können Geräusche vom Kühler-
lüfter zu hören sein.
WARNUNG
■So vermeiden Sie Brandursachen
Wenn der digitale Rückspiegel Rauch oder
Gerüche absondert und Sie den Spiegel
trotzdem weiter verwenden, kann es zu einem Brand kommen. Beenden Sie sofort
die Verwendung des Systems und setzen
Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in
Verbindung.
Reinigen des digitalen Rück-
spiegels
HINWEIS
■So vermeiden Sie Funktionsstörun-
gen des digitalen Rückspiegels
●Verwenden Sie zum Reinigen des Spie- gels keine Reinigungsmittel, wie Ver-
dünner, Benzol oder Alkohol. Sie
können eine Verfärbung, Beeinträchti- gung oder Schädigung der Spiegelober-
fläche verursachen.
●Rauchen Sie nicht in der Nähe des
Spiegels, verwenden Sie keine Streich- hölzer oder Feuerzeuge und vermeiden
Sie offene Flammen. Anderenfalls kann
der Spiegel beschädigt oder ein Brand verursacht werden.
●Entfernen, zerlegen und verändern Sie
den Spiegel nicht.
■So vermeiden Sie Funktionsstörun- gen der Kamera
●Beachten Sie die folgenden Vorsichts-
maßregeln, anderenfalls funktioniert der
digitale Rückspi egel möglicherweise
nicht ordnungsgemäß.
• Schützen Sie die Kamera vor Stoß und Schlag, da sich Einbauposition und -
winkel der Kamera sonst ändern kön-
nen.
• Entfernen, zerlegen und verändern Sie
die Kamera nicht.
• Sorgen Sie dafür, dass keine organi- schen Lösungsmittel, Autowachs, Fen-
sterreiniger oder Glasbeschichtungen
auf der Kamera haften bleiben. Sollte dies dennoch vorkommen, wischen Sie
die Rückstände so schnell wie möglich
ab.
• Wenn Sie die Kameralinse reinigen,
wischen Sie sie mit einem weichen,
feuchten Tuch ab. Reiben Sie nicht mit starkem Druck über
die Kameralinse, da sie anderenfalls
möglicherweise verkratzt wird und in der Folge keine klaren Bilder mehr übertra-
gen kann.

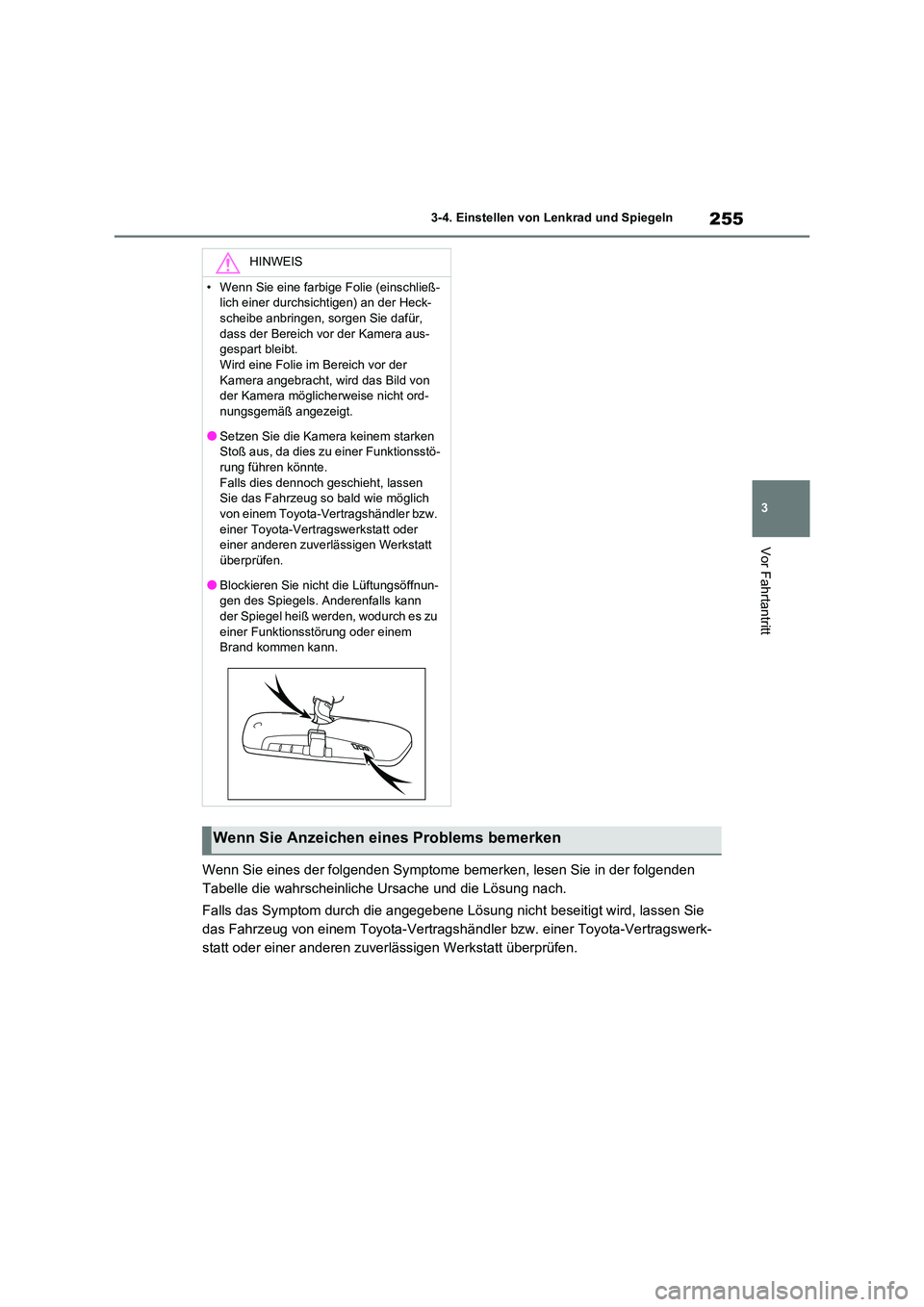

255
3
3-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
Wenn Sie eines der folgenden Symptome bemerken, lesen Sie in der folgenden
Tabelle die wahrscheinliche Ursache und die Lösung nach.
Falls das Symptom durch die angegebene Lösung nicht beseitigt wird, lassen Sie
das Fahrzeug von einem Toyota-Vertragsh ändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuve rlässigen Werkstatt überprüfen.
HINWEIS
• Wenn Sie eine farbige Folie (einschließ-
lich einer durchsichtigen) an der Heck-
scheibe anbringen, sorgen Sie dafür, dass der Bereich vor der Kamera aus-
gespart bleibt.
Wird eine Folie im Bereich vor der Kamera angebracht, wird das Bild von
der Kamera möglicherweise nicht ord-
nungsgemäß angezeigt.
●Setzen Sie die Kamera keinem starken
Stoß aus, da dies zu einer Funktionsstö-
rung führen könnte. Falls dies dennoch geschieht, lassen
Sie das Fahrzeug so bald wie möglich
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt
überprüfen.
●Blockieren Sie nicht die Lüftungsöffnun-
gen des Spiegels. Anderenfalls kann
der Spiegel heiß werden, wodurch es zu einer Funktionsstörung oder einem
Brand kommen kann.
Wenn Sie Anzeichen eines Problems bemerken

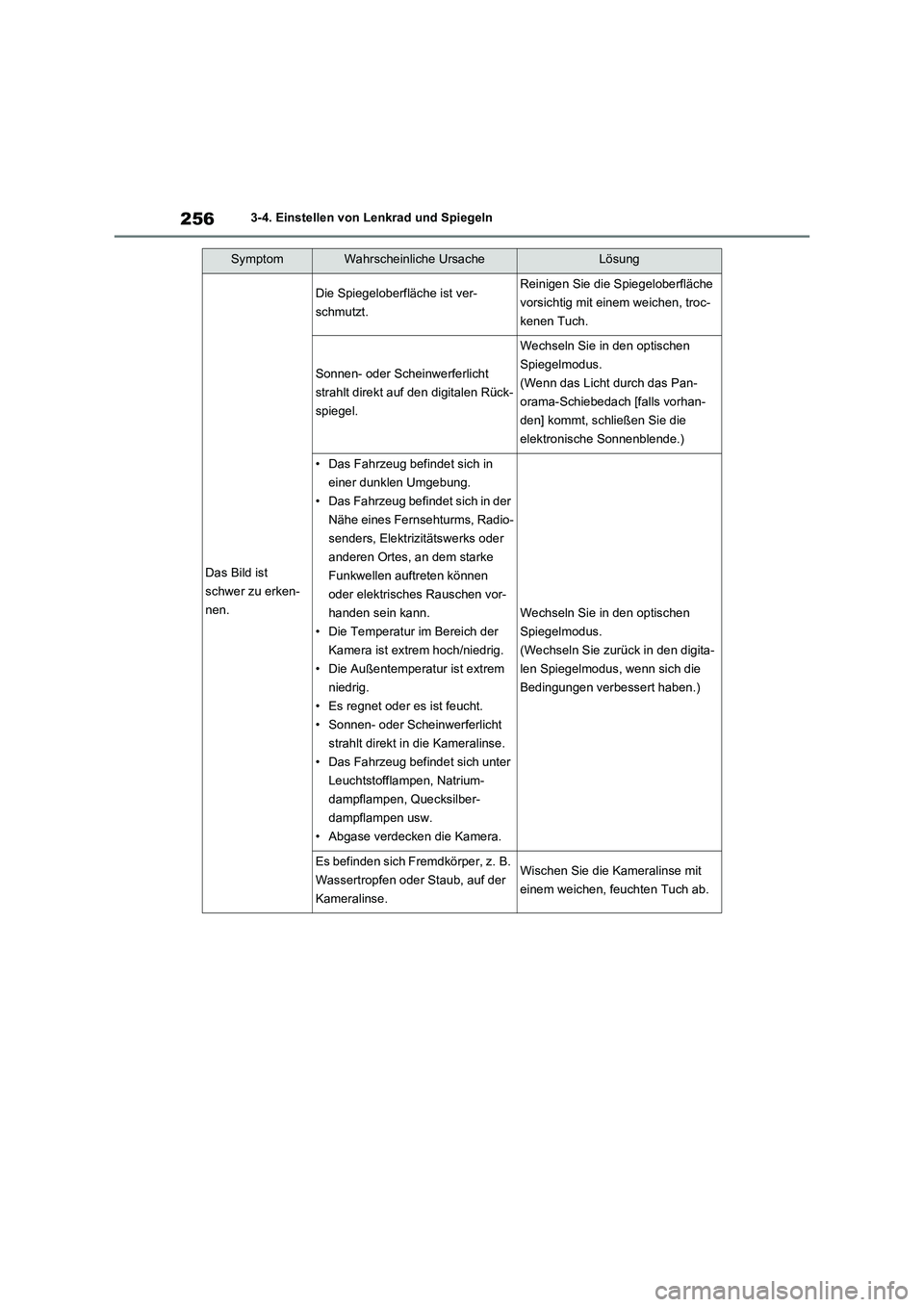

2563-4. Einstellen von Lenkrad und Spiegeln
SymptomWahrscheinliche UrsacheLösung
Das Bild ist
schwer zu erken-
nen.
Die Spiegeloberfläche ist ver-
schmutzt.Reinigen Sie die Spiegeloberfläche
vorsichtig mit einem weichen, troc-
kenen Tuch.
Sonnen- oder Scheinwerferlicht
strahlt direkt auf den digitalen Rück-
spiegel.
Wechseln Sie in den optischen
Spiegelmodus.
(Wenn das Licht durch das Pan-
orama-Schiebedach [falls vorhan-
den] kommt, schließen Sie die
elektronische Sonnenblende.)
• Das Fahrzeug befindet sich in
einer dunklen Umgebung.
• Das Fahrzeug befindet sich in der
Nähe eines Fernsehturms, Radio-
senders, Elektrizitätswerks oder
anderen Ortes, an dem starke
Funkwellen auftreten können
oder elektrisches Rauschen vor-
handen sein kann.
• Die Temperatur im Bereich der
Kamera ist extrem hoch/niedrig.
• Die Außentemperatur ist extrem
niedrig.
• Es regnet oder es ist feucht.
• Sonnen- oder Scheinwerferlicht
strahlt direkt in die Kameralinse.
• Das Fahrzeug befindet sich unter
Leuchtstofflampen, Natrium-
dampflampen, Quecksilber-
dampflampen usw.
• Abgase verdecken die Kamera.
Wechseln Sie in den optischen
Spiegelmodus.
(Wechseln Sie zurück in den digita-
len Spiegelmodus, wenn sich die
Bedingungen verbessert haben.)
Es befinden sich Fremdkörper, z. B.
Wassertropfen oder Staub, auf der
Kameralinse.Wischen Sie die Kameralinse mit
einem weichen, feuchten Tuch ab.

257

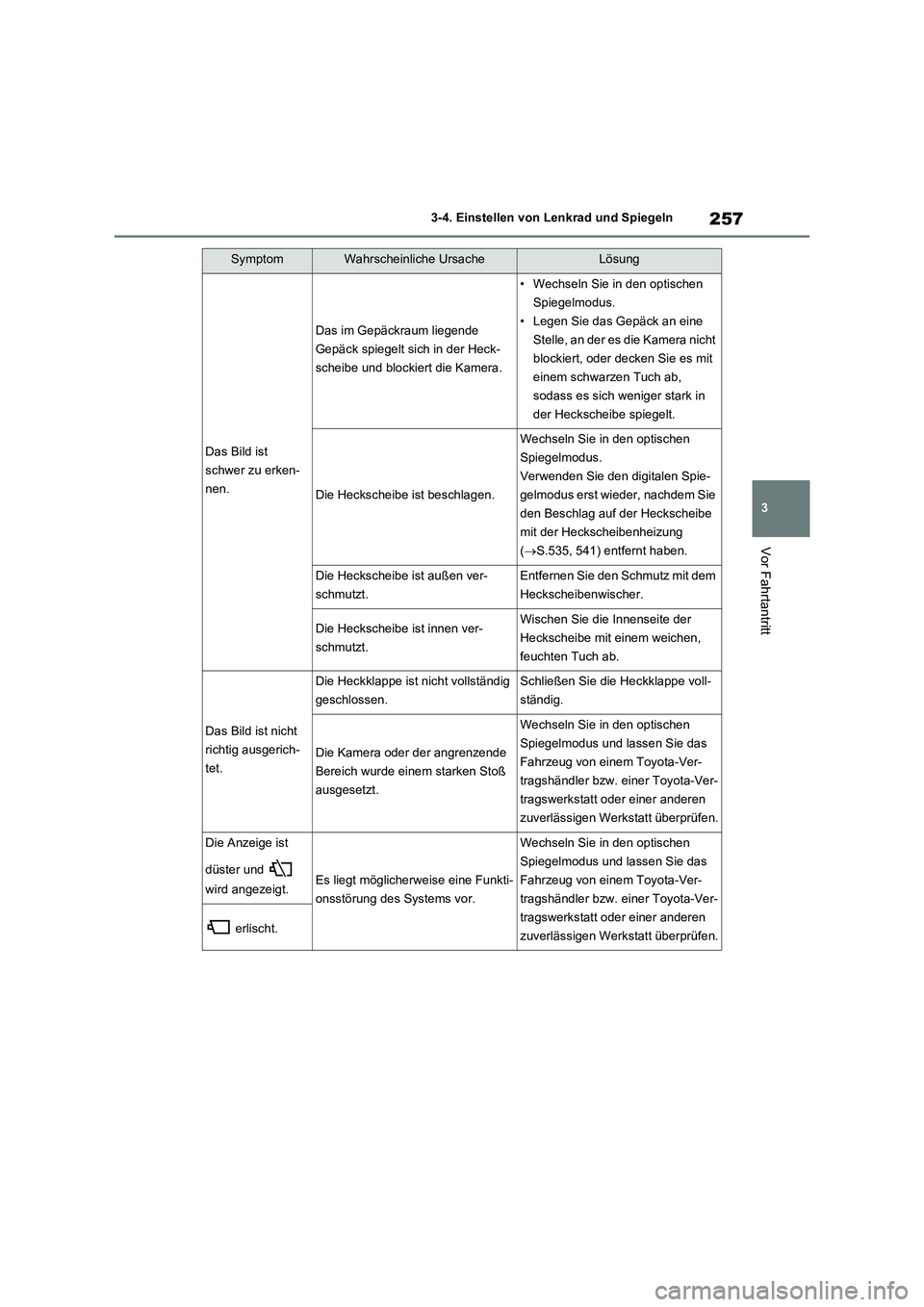

3 3-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
Das Bild ist
schwer zu erken-
nen.
Das im Gepäckraum liegende
Gepäck spiegelt sich in der Heck-
scheibe und blockiert die Kamera.
• Wechseln Sie in den optischen
Spiegelmodus.
• Legen Sie das Gepäck an eine
Stelle, an der es die Kamera nicht
blockiert, oder decken Sie es mit
einem schwarzen Tuch ab,
sodass es sich weniger stark in
der Heckscheibe spiegelt.
Die Heckscheibe ist beschlagen.
Wechseln Sie in den optischen
Spiegelmodus.
Verwenden Sie den digitalen Spie-
gelmodus erst wieder, nachdem Sie
den Beschlag auf der Heckscheibe
mit der Heckscheibenheizung
(S.535, 541) entfernt haben.
Die Heckscheibe ist außen ver-
schmutzt.Entfernen Sie den Schmutz mit dem
Heckscheibenwischer.
Die Heckscheibe ist innen ver-
schmutzt.Wischen Sie die Innenseite der
Heckscheibe mit einem weichen,
feuchten Tuch ab.
Das Bild ist nicht
richtig ausgerich-
tet.
Die Heckklappe ist nicht vollständig
geschlossen.Schließen Sie die Heckklappe voll-
ständig.
Die Kamera oder der angrenzende
Bereich wurde einem starken Stoß
ausgesetzt.
Wechseln Sie in den optischen
Spiegelmodus und lassen Sie das
Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
Die Anzeige ist
düster und
wird angezeigt.
Es liegt möglicherweise eine Funkti-
onsstörung des Systems vor.
Wechseln Sie in den optischen
Spiegelmodus und lassen Sie das
Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
erlischt.
SymptomWahrscheinliche UrsacheLösung

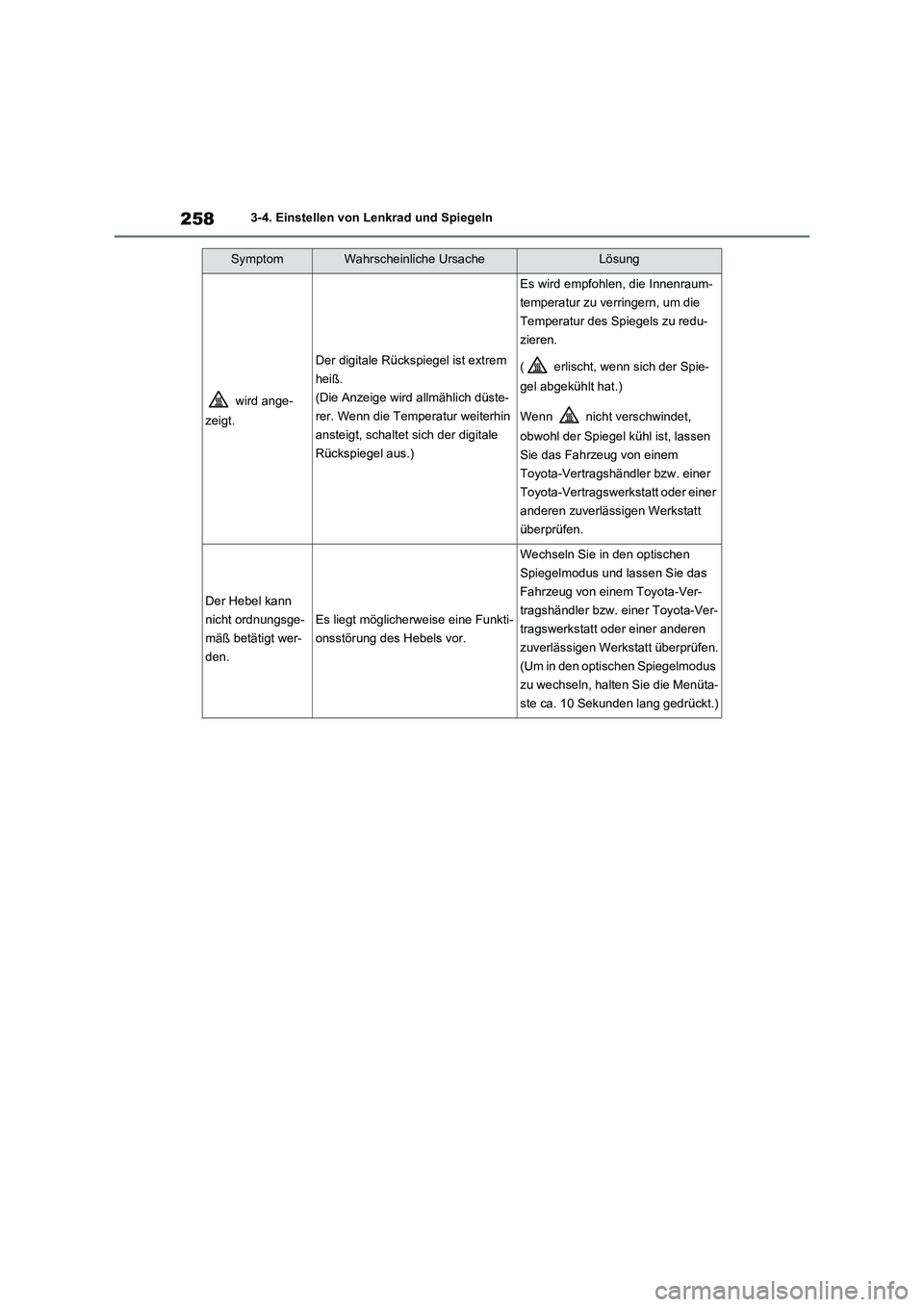

2583-4. Einstellen von Lenkrad und Spiegeln
wird ange-
zeigt.
Der digitale Rückspiegel ist extrem
heiß.
(Die Anzeige wird allmählich düste-
rer. Wenn die Temperatur weiterhin
ansteigt, schaltet sich der digitale
Rückspiegel aus.)
Es wird empfohlen, die Innenraum-
temperatur zu verringern, um die
Temperatur des Spiegels zu redu-
zieren.
( erlischt, wenn sich der Spie-
gel abgekühlt hat.)
Wenn nicht verschwindet,
obwohl der Spiegel kühl ist, lassen
Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt
überprüfen.
Der Hebel kann
nicht ordnungsge-
mäß betätigt wer-
den.
Es liegt möglicherweise eine Funkti-
onsstörung des Hebels vor.
Wechseln Sie in den optischen
Spiegelmodus und lassen Sie das
Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
(Um in den optischen Spiegelmodus
zu wechseln, halten Sie die Menüta-
ste ca. 10 Sekunden lang gedrückt.)
SymptomWahrscheinliche UrsacheLösung

259
3
3-4. Einstellen von Lenkrad und Spiegeln

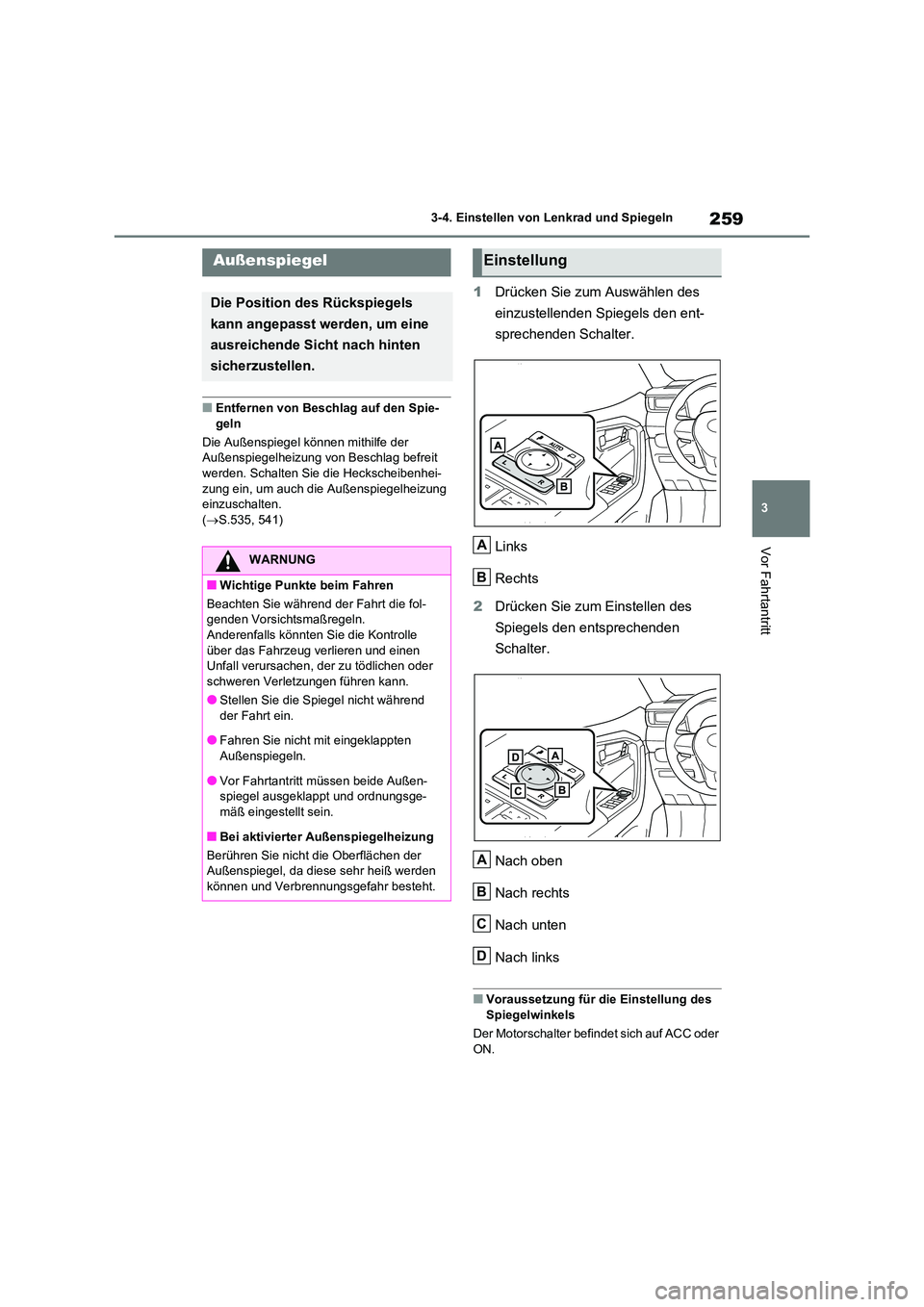

Vor Fahrtantritt
■Entfernen von Beschlag auf den Spie- geln
Die Außenspiegel können mithilfe der
Außenspiegelheizung von Beschlag befreit
werden. Schalten Sie die Heckscheibenhei- zung ein, um auch die Außenspiegelheizung
einzuschalten.
( S.535, 541)
1Drücken Sie zum Auswählen des
einzustellenden Spiegels den ent-
sprechenden Schalter.
Links
Rechts
2 Drücken Sie zum Einstellen des
Spiegels den entsprechenden
Schalter.
Nach oben
Nach rechts
Nach unten
Nach links
■Voraussetzung für die Einstellung des
Spiegelwinkels
Der Motorschalter befindet sich auf ACC oder
ON.
Außenspiegel
Die Position d es Rückspiegels
kann angepasst werden, um eine
ausreichende Sicht nach hinten
sicherzustellen.
WARNUNG
■Wichtige Punkte beim Fahren
Beachten Sie während der Fahrt die fol- genden Vorsichtsmaßregeln.
Anderenfalls könnten Sie die Kontrolle
über das Fahrzeug verlieren und einen Unfall verursachen, der zu tödlichen oder
schweren Verletzungen führen kann.
●Stellen Sie die Spiegel nicht während
der Fahrt ein.
●Fahren Sie nicht mit eingeklappten
Außenspiegeln.
●Vor Fahrtantritt müssen beide Außen- spiegel ausgeklappt und ordnungsge-
mäß eingestellt sein.
■Bei aktivierter Außenspiegelheizung
Berühren Sie nicht die Oberflächen der Außenspiegel, da diese sehr heiß werden
können und Verbrennungsgefahr besteht.
Einstellung
A
B
A
B
C
D

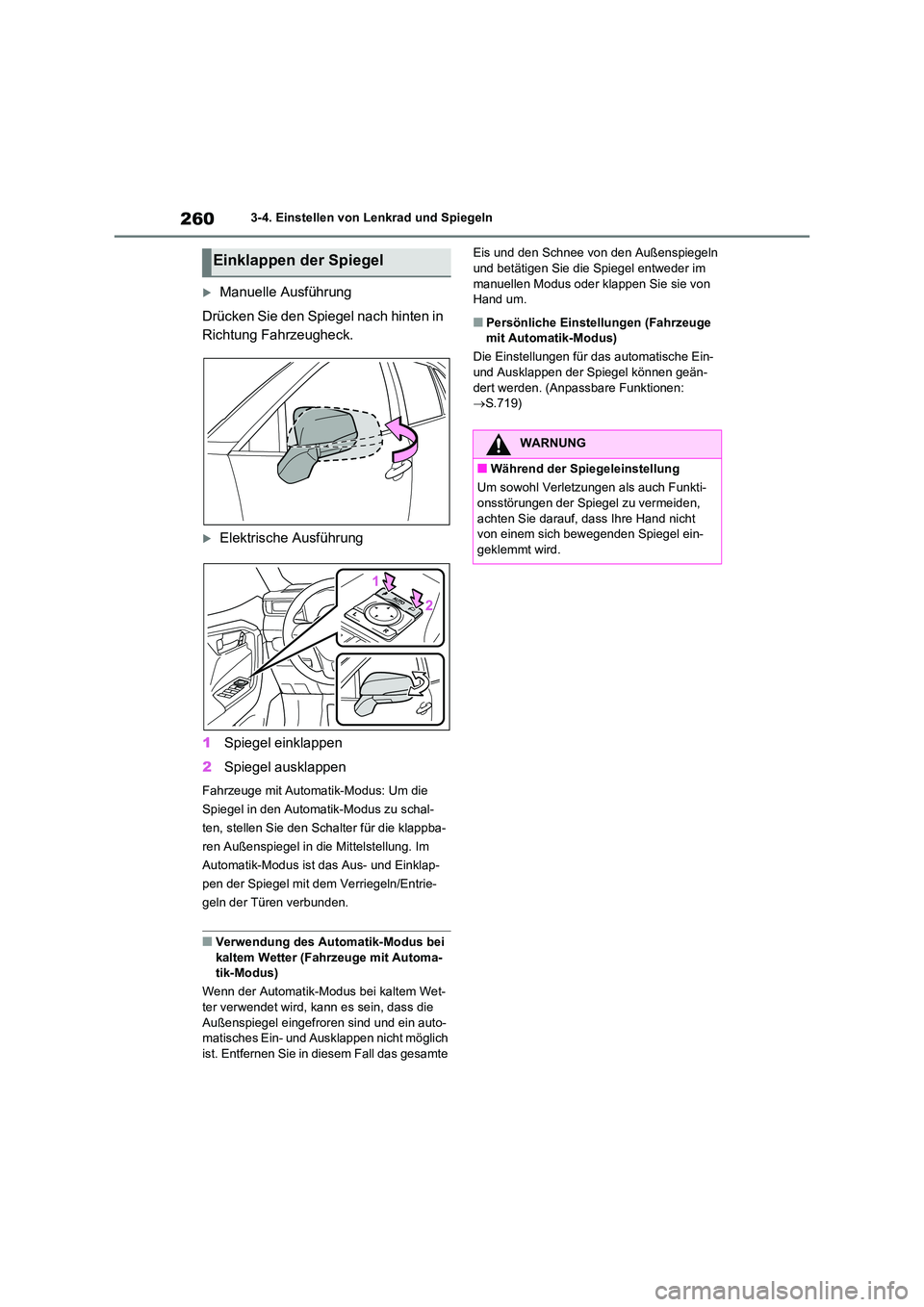

2603-4. Einstellen von Lenkrad und Spiegeln
Manuelle Ausführung
Drücken Sie den Spiegel nach hinten in
Richtung Fahrzeugheck.
Elektrische Ausführung
1 Spiegel einklappen
2 Spiegel ausklappen
Fahrzeuge mit Automatik-Modus: Um die
Spiegel in den Automatik-Modus zu schal-
ten, stellen Sie den Schalter für die klappba-
ren Außenspiegel in die Mittelstellung. Im
Automatik-Modus ist das Aus- und Einklap-
pen der Spiegel mit dem Verriegeln/Entrie-
geln der Türen verbunden.
■Verwendung des Automatik-Modus bei
kaltem Wetter (Fahrzeuge mit Automa- tik-Modus)
Wenn der Automatik-Modus bei kaltem Wet-
ter verwendet wird, kann es sein, dass die
Außenspiegel eingefroren sind und ein auto- matisches Ein- und Ausklappen nicht möglich
ist. Entfernen Sie in diesem Fall das gesamte
Eis und den Schnee von den Außenspiegeln und betätigen Sie die Spiegel entweder im
manuellen Modus oder klappen Sie sie von
Hand um.
■Persönliche Einstellungen (Fahrzeuge mit Automatik-Modus)
Die Einstellungen für das automatische Ein-
und Ausklappen der Spiegel können geän-
dert werden. (Anpassbare Funktionen:  S.719)
Einklappen der Spiegel
WARNUNG
■Während der Spiegeleinstellung
Um sowohl Verletzungen als auch Funkti-
onsstörungen der Spiegel zu vermeiden,
achten Sie darauf, dass Ihre Hand nicht von einem sich bewegenden Spiegel ein-
geklemmt wird.
