461
7

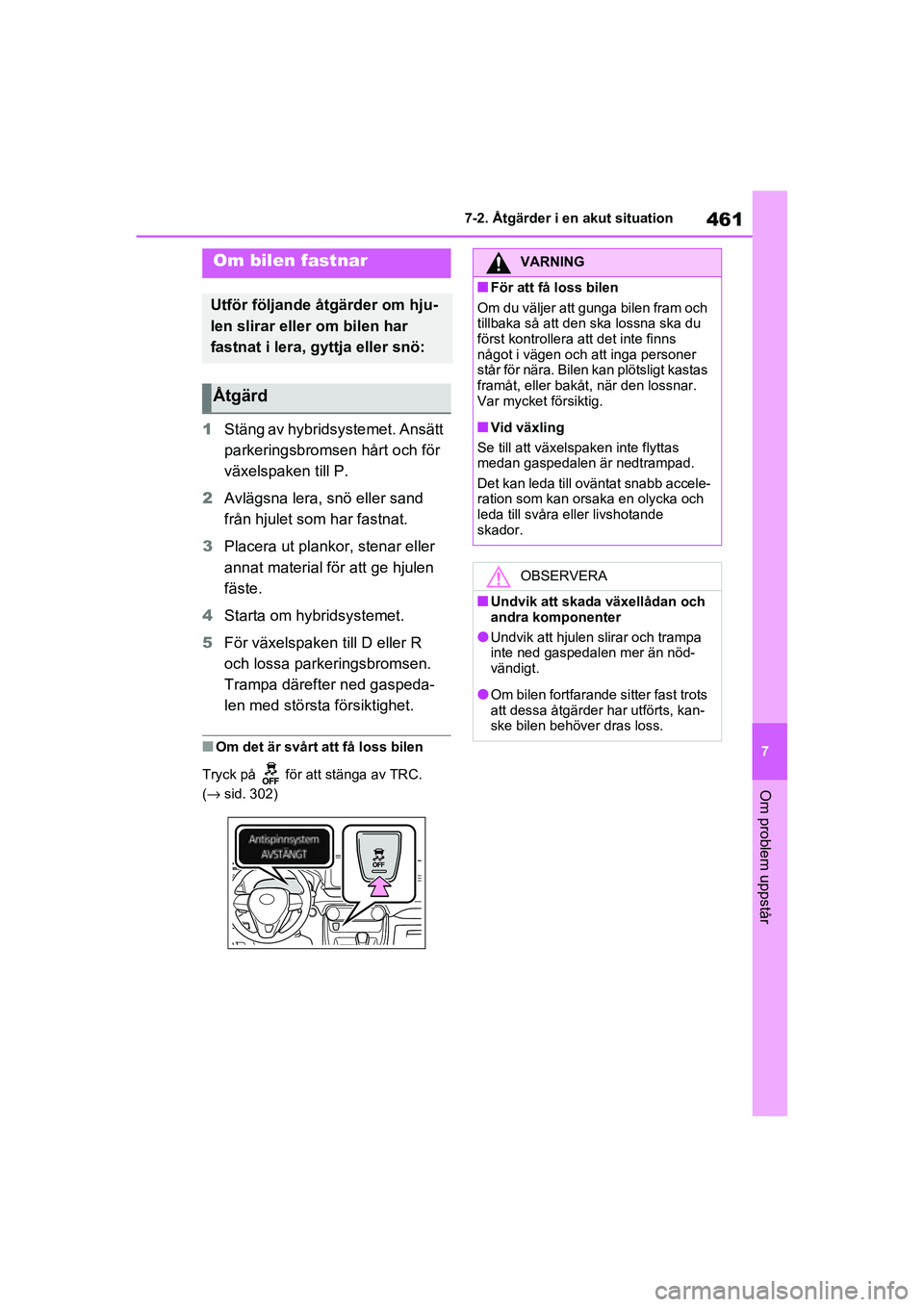

7-2. Åtgärder i en akut situation
Om problem uppstår
OM42D32SE
1
Stäng av hybridsystemet. Ansätt
parkeringsbromsen hårt och för
växelspaken till P.
2 Avlägsna lera, snö eller sand
från hjulet som har fastnat.
3 Placera ut plankor, stenar eller
annat material för att ge hjulen
fäste.
4 Starta om hybridsystemet.
5 För växelspaken till D eller R
och lossa parkeringsbromsen.
Trampa därefter ned gaspeda-
len med största försiktighet.
■Om det är svårt att få loss bilen
Tryck på för att stänga av TRC.
(→ sid. 302)
Om bilen fastnar
Utför följande åtgärder om hju-
len slirar eller om bilen har
fastnat i lera, gyttja eller snö:
Åtgärd
VARNING
■För att få loss bilen
Om du väljer att gunga bilen fram och
tillbaka så att den ska lossna ska du
först kontrollera att det inte finns
något i vägen och att inga personer
står för nära. Bilen k an plötsligt kastas
framåt, eller bakå t, när den lossnar.
Var mycket försiktig.
■Vid växling
Se till att växelspaken inte flyttas
medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb accele-
ration som kan orsaka en olycka och
leda till svåra eller livshotande
skador.
OBSERVERA
■Undvik att skada växellådan och
andra komponenter
●Undvik att hjulen slirar och trampa
inte ned gaspedalen mer än nöd-
vändigt.
●Om bilen fortfarande sitter fast trots
att dessa åtgärder har utförts, kan-
ske bilen behöver dras loss.
OM42D32SE.book Page 461 Tuesday, September 22, 2020 10:04 AM

4627-2. Åtgärder i en akut situation
OM42D32SE
OM42D32SE.book Page 462 Tuesday, September 22, 2020 10:04 AM

8
463
8

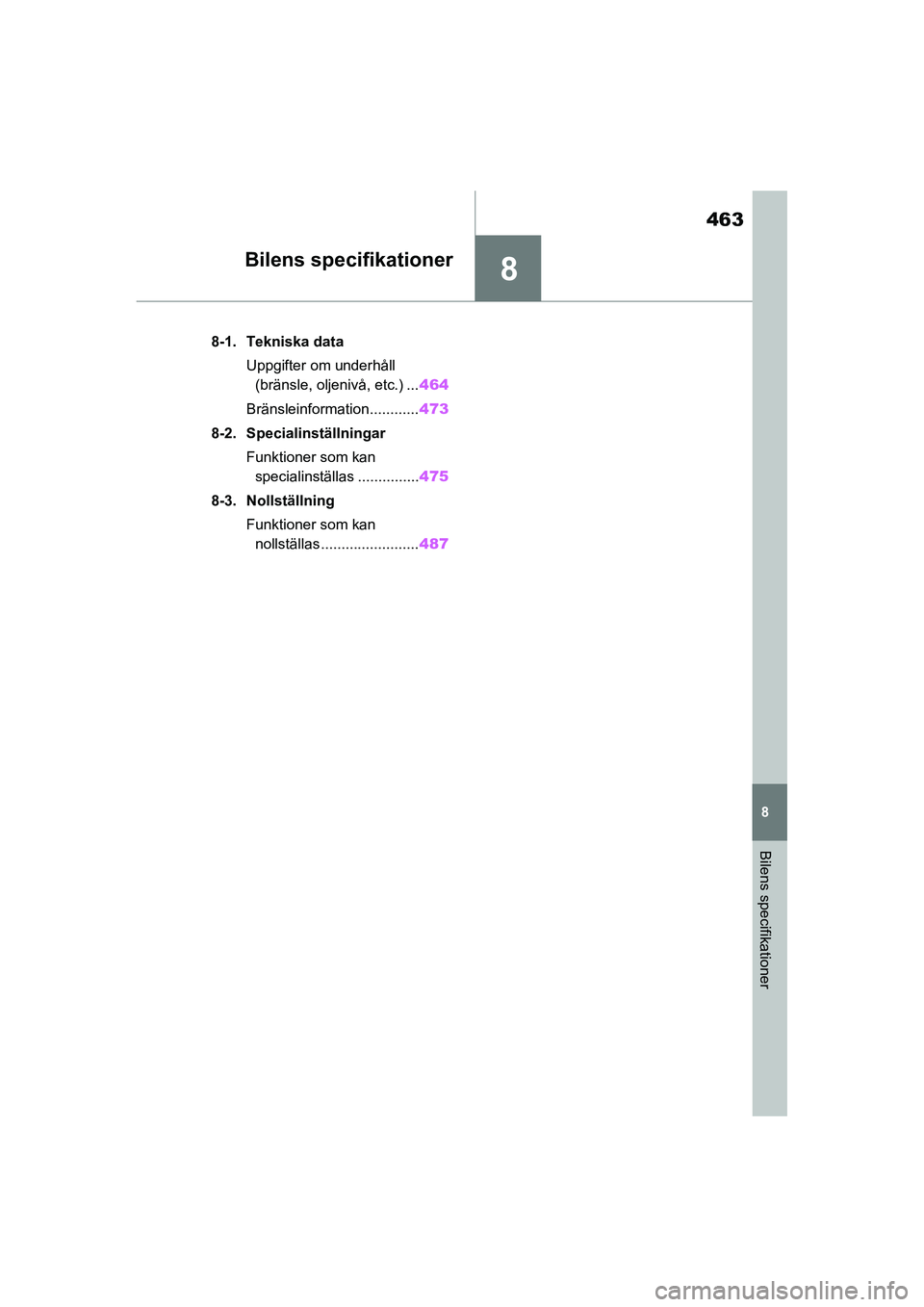

Bilens specifikationer
OM42D32SE
Bilens specifikationer
8-1. Tekniska dataUppgifter om underhåll (bränsle, oljenivå, etc.) ... 464
Bränsleinformation............ 473
8-2. Specialinställningar Funktioner som kan specialinställas ............... 475
8-3. Nollställning Funktioner som kan nollställas ........................ 487
OM42D32SE.book Page 463 Tuesday, September 22, 2020 10:04 AM

4648-1. Tekniska data
OM42D32SE

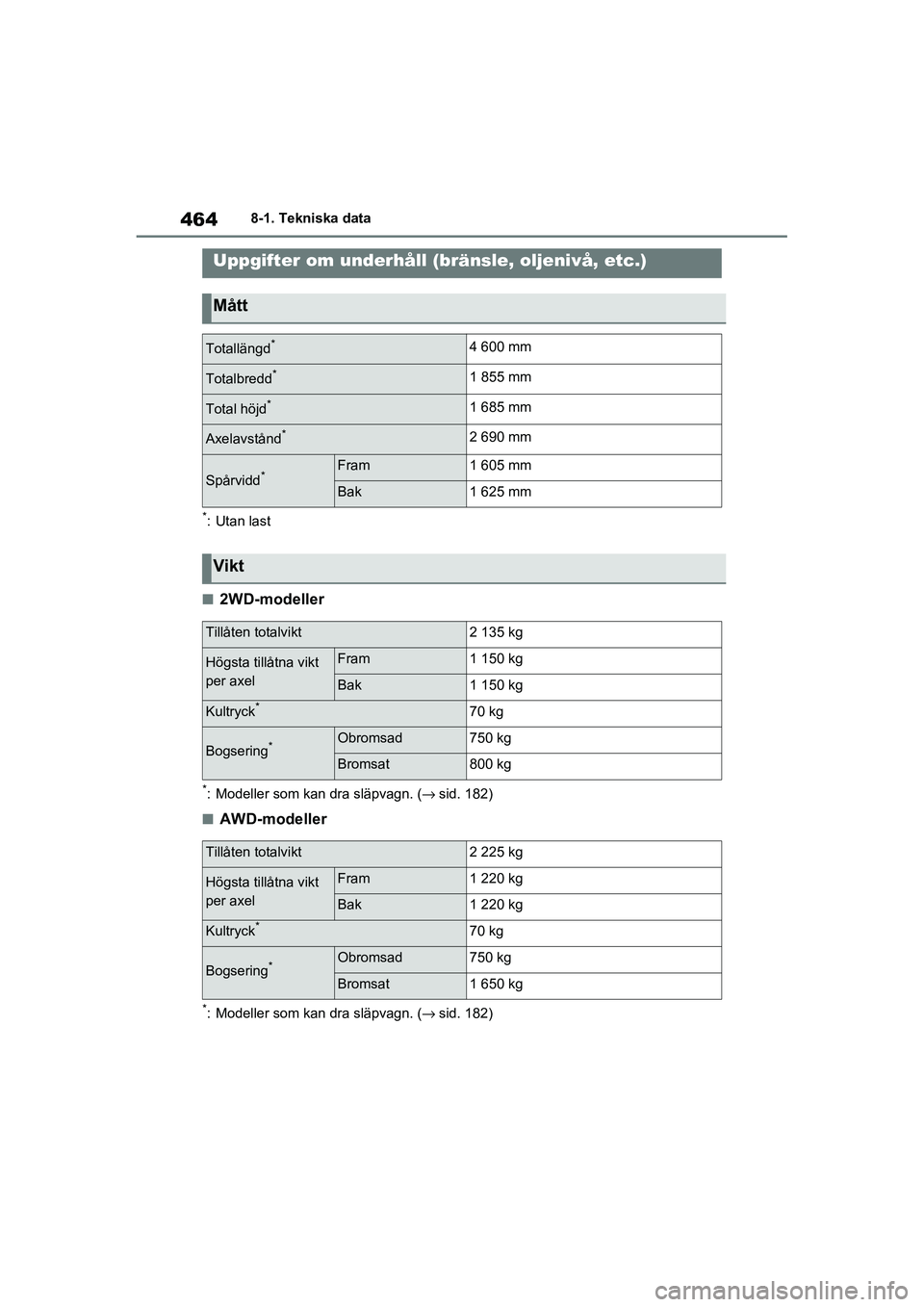

8-1.Tekniska data
*:Utan last
■2WD-modeller
*: Modeller som kan dra släpvagn. (→sid. 182)
■AWD-modeller
*: Modeller som kan dra släpvagn. ( →sid. 182)
Uppgifter om underhåll (bränsle, oljenivå, etc.)
Mått
Totallängd*4 600 mm
Totalbredd*1 855 mm
Total höjd*1 685 mm
Axelavstånd*2 690 mm
Spårvidd*Fram1 605 mm
Bak1 625 mm
Vikt
Tillåten totalvikt2 135 kg
Högsta tillåtna vikt
per axelFram1 150 kg
Bak1 150 kg
Kultryck*70 kg
Bogsering*Obromsad750 kg
Bromsat800 kg
Tillåten totalvikt2 225 kg
Högsta tillåtna vikt
per axelFram1 220 kg
Bak1 220 kg
Kultryck*70 kg
Bogsering*Obromsad750 kg
Bromsat1 650 kg
OM42D32SE.book Page 464 Tuesday, September 22, 2020 10:04 AM

465
8
8-1. Tekniska data
Bilens specifikationer
OM42D32SE

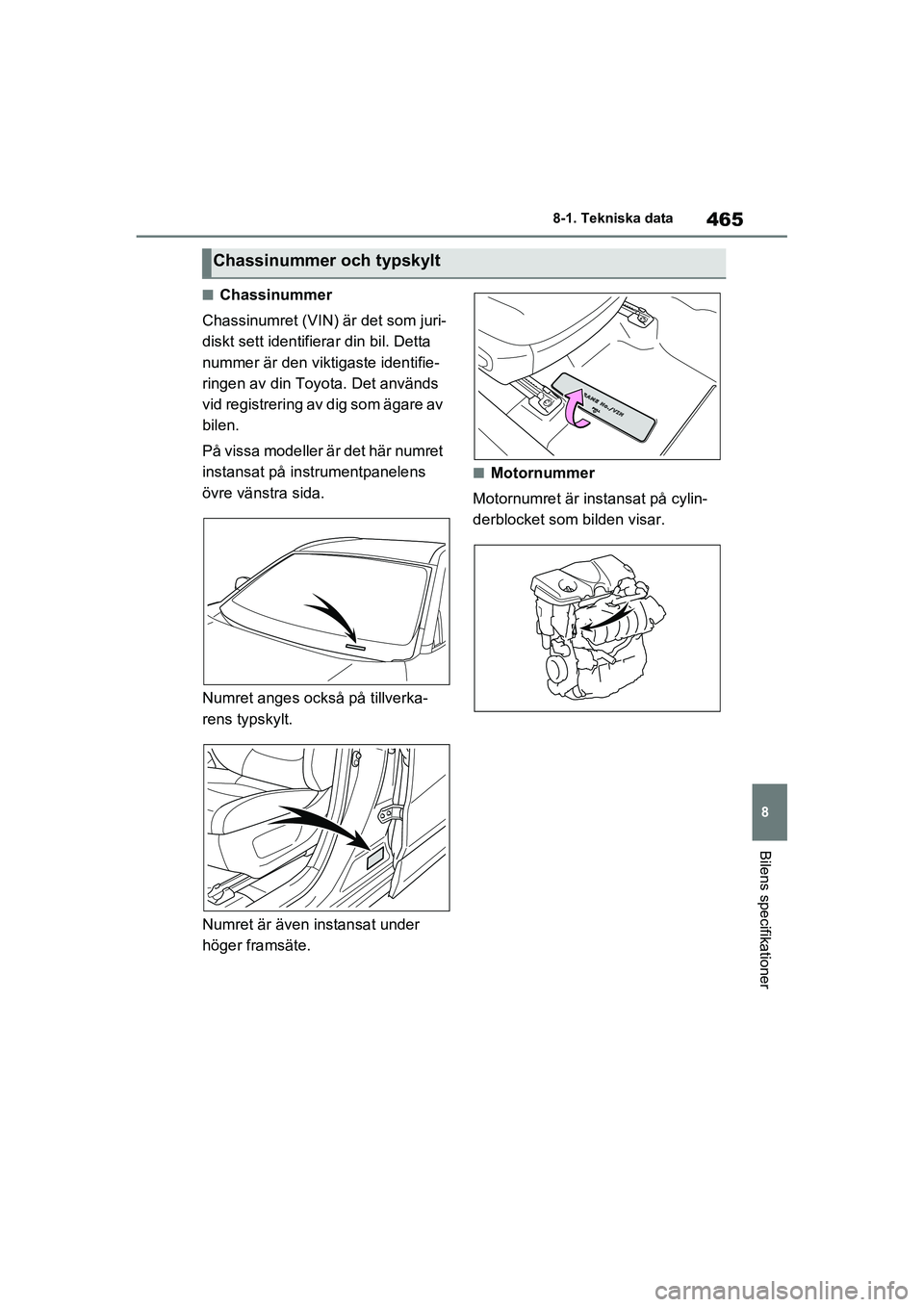

■Chassinummer
Chassinumret (VIN) är det som juri-
diskt sett identifier ar din bil. Detta
nummer är den viktigaste identifie-
ringen av din Toyota. Det används
vid registrering av dig som ägare av
bilen.
På vissa modeller är det här numret
instansat på instrumentpanelens
övre vänstra sida.
Numret anges också på tillverka-
rens typskylt.
Numret är även instansat under
höger framsäte.
■Motornummer
Motornumret är ins tansat på cylin-
derblocket som bilden visar.
Chassinummer och typskylt
OM42D32SE.book Page 465 Tuesday, September 22, 2020 10:04 AM

4668-1. Tekniska data
OM42D32SE

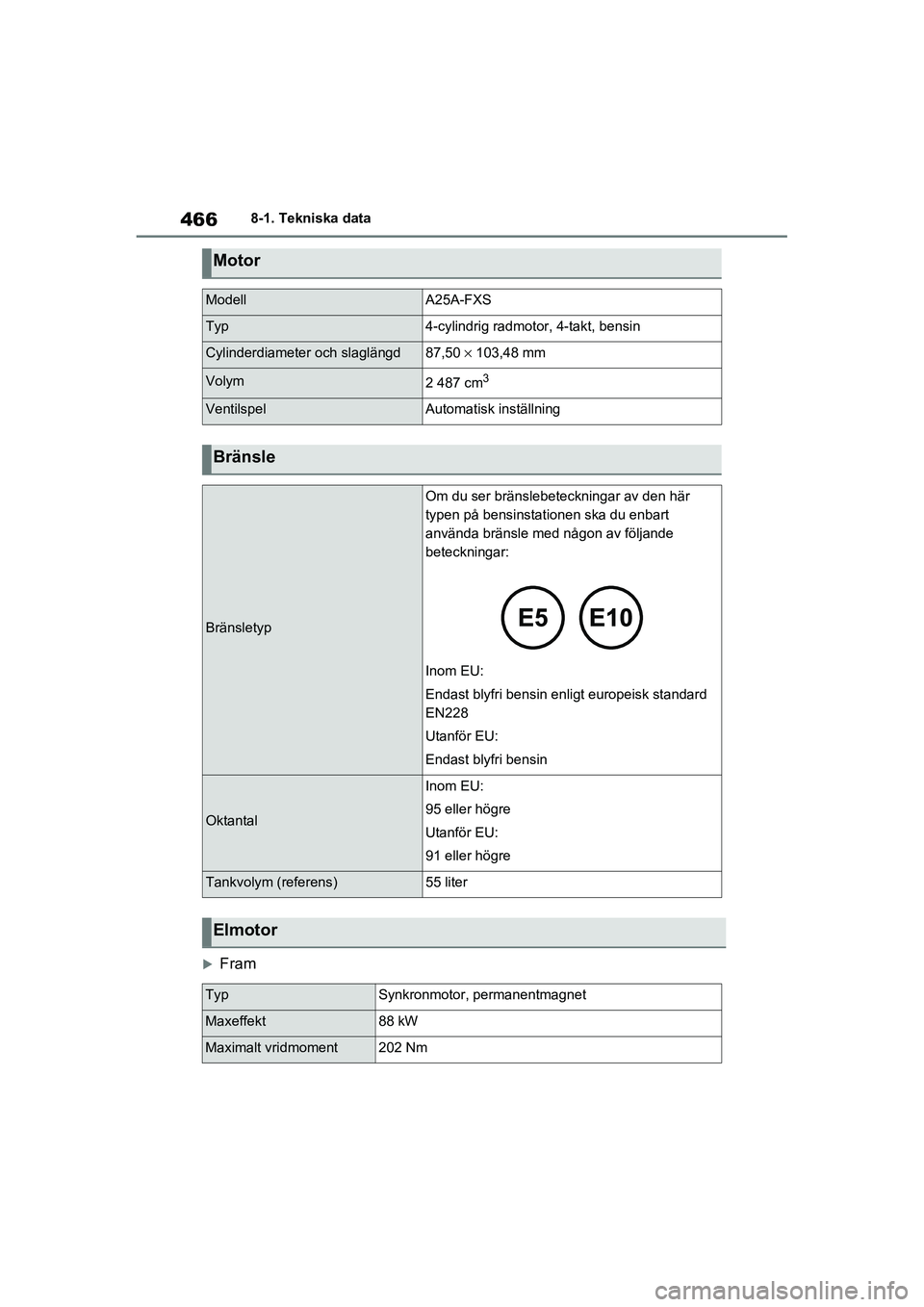

Fram
Motor
ModellA25A-FXS
Typ4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slaglängd87,50 × 103,48 mm
Volym2 487 cm3
VentilspelAutomatisk inställning
Bränsle
Bränsletyp
Om du ser bränslebeteckningar av den här
typen på bensinstationen ska du enbart
använda bränsle med någon av följande
beteckningar:
Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal
Inom EU:
95 eller högre
Utanför EU:
91 eller högre
Tankvolym (referens)55 liter
Elmotor
TypSynkronmotor, permanentmagnet
Maxeffekt88 kW
Maximalt vridmoment202 Nm
OM42D32SE.book Page 466 Tuesday, September 22, 2020 10:04 AM

467
8
8-1. Tekniska data
Bilens specifikationer
OM42D32SE

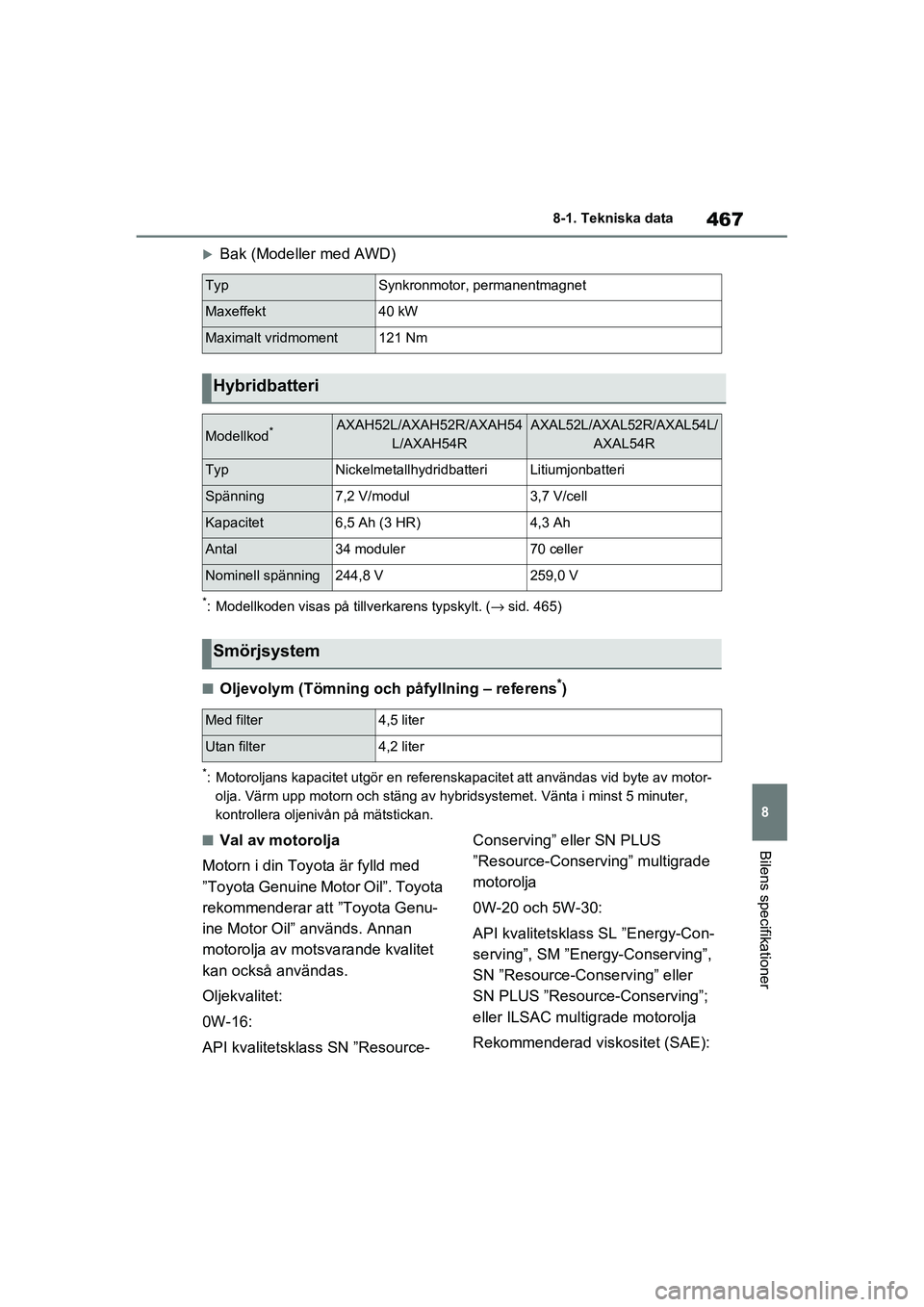

Bak (Modeller med AWD)
*: Modellkoden visas på tillverkarens typskylt. (
→sid. 465)
■Oljevolym (Tömning och påfyllning – referens*)
*: Motoroljans kapacitet utgör en referenskapacitet att användas vid byte av motor-
olja. Värm upp motorn och stäng av hybridsystemet. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
■Val av motorolja
Motorn i din Toy ota är fylld med
”Toyota Genuine Motor Oil”. Toyota
rekommenderar att ”Toyota Genu-
ine Motor Oil” används. Annan
motorolja av motsva rande kvalitet
kan också användas.
Oljekvalitet:
0W-16:
API kvalitetsklass SN ”Resource- Conserving” eller SN PLUS
”Resource-Conserving” multigrade
motorolja
0W-20 och 5W-30:
API kvalitetsklass
SL ”Energy-Con-
serving”, SM ”Energy-Conserving”,
SN ”Resource-Conserving” eller
SN PLUS ”Resource-Conserving”;
eller ILSAC multi grade motorolja
Rekommenderad viskositet (SAE):
TypSynkronmotor, permanentmagnet
Maxeffekt40 kW
Maximalt vridmoment121 Nm
Hybridbatteri
Modellkod*AXAH52L/AXAH52R/AXAH54 L/AXAH54RAXAL52L/AXAL52R/AXAL54L/ AXAL54R
TypNickelmetallhydridbatteriLitiumjonbatteri
Spänning7,2 V/modul3,7 V/cell
Kapacitet6,5 Ah (3 HR)4,3 Ah
Antal34 moduler70 celler
Nominell spänning244,8 V259,0 V
Smörjsystem
Med filter4,5 liter
Utan filter4,2 liter
OM42D32SE.book Page 467 Tuesday, September 22, 2020 10:04 AM

4688-1. Tekniska data
OM42D32SE

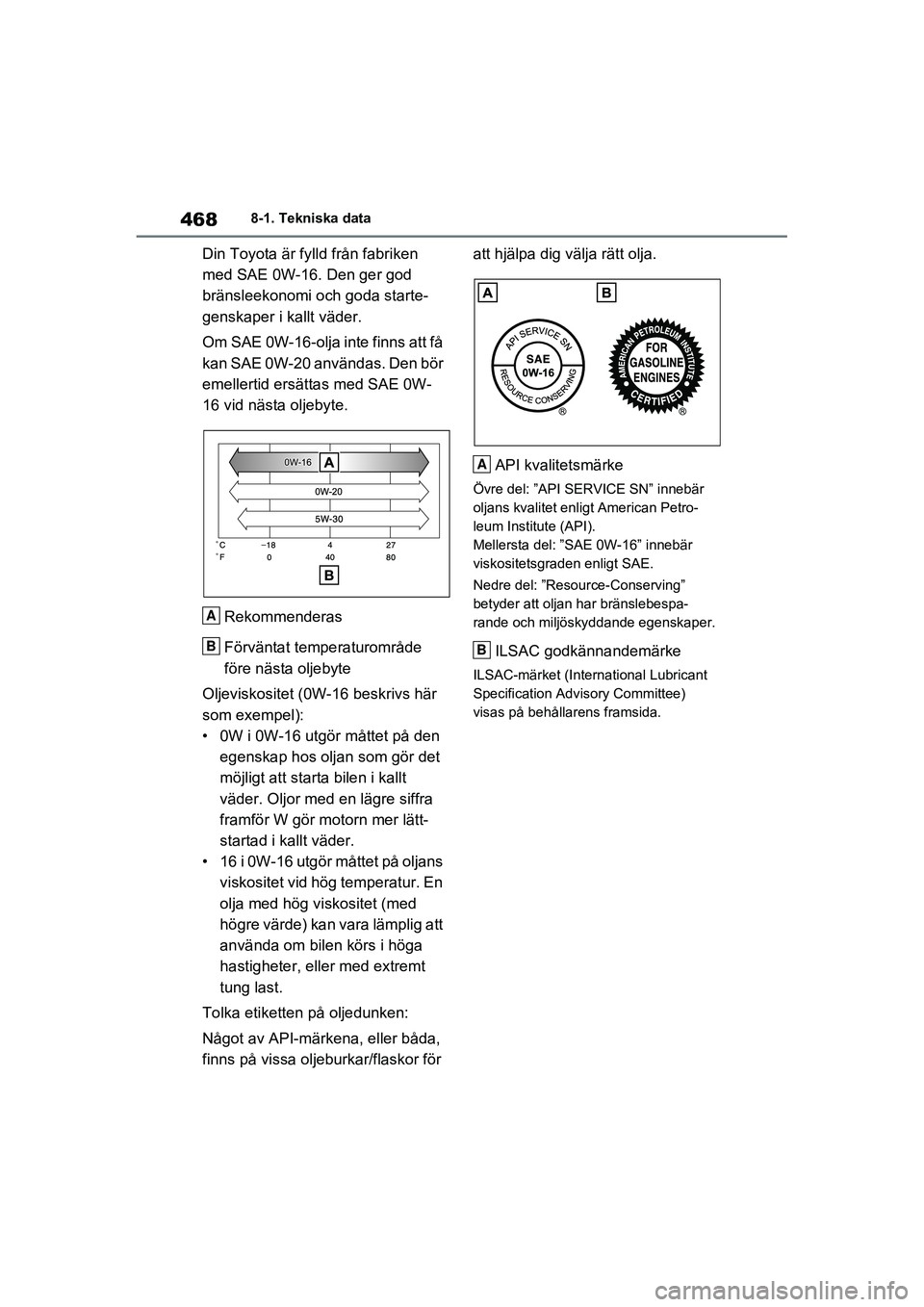

Din Toyota är fylld från fabriken
med SAE 0W-16. D en ger god
bränsleekonomi och goda starte-
genskaper i kallt väder.
Om SAE 0W-16-olja inte finns att få
kan SAE 0W-20 anvä ndas. Den bör
emellertid ersättas med SAE 0W-
16 vid nästa oljebyte.
Rekommenderas
Förväntat temperaturområde
före nästa oljebyte
Oljeviskositet (0W-16 beskrivs här
som exempel):
• 0W i 0W-16 utgör måttet på den egenskap hos olj an som gör det
möjligt att starta bilen i kallt
väder. Oljor med en lägre siffra
framför W gör motorn mer lätt-
startad i kallt väder.
• 16 i 0W-16 utgör måttet på oljans viskositet vid hög temperatur. En
olja med hög vi skositet (med
högre värde) kan vara lämplig att
använda om bilen körs i höga
hastigheter, eller med extremt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda,
finns på vissa oljeburkar/flaskor för att hjälpa dig v
älja rätt olja.
API kvalitetsmärke
Övre del: ”API SERVICE SN” innebär
oljans kvalitet enligt American Petro-
leum Institute (API).
Mellersta del: ”SAE 0W-16” innebär
viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conserving”
betyder att oljan har bränslebespa-
rande och miljöskyddande egenskaper.
ILSAC godkännandemärke
ILSAC-märket (International Lubricant
Specification Advi sory Committee)
visas på behållarens framsida.
A
B
A
B
OM42D32SE.book Page 468 Tuesday, September 22, 2020 10:04 AM

469
8
8-1. Tekniska data
Bilens specifikationer
OM42D32SE

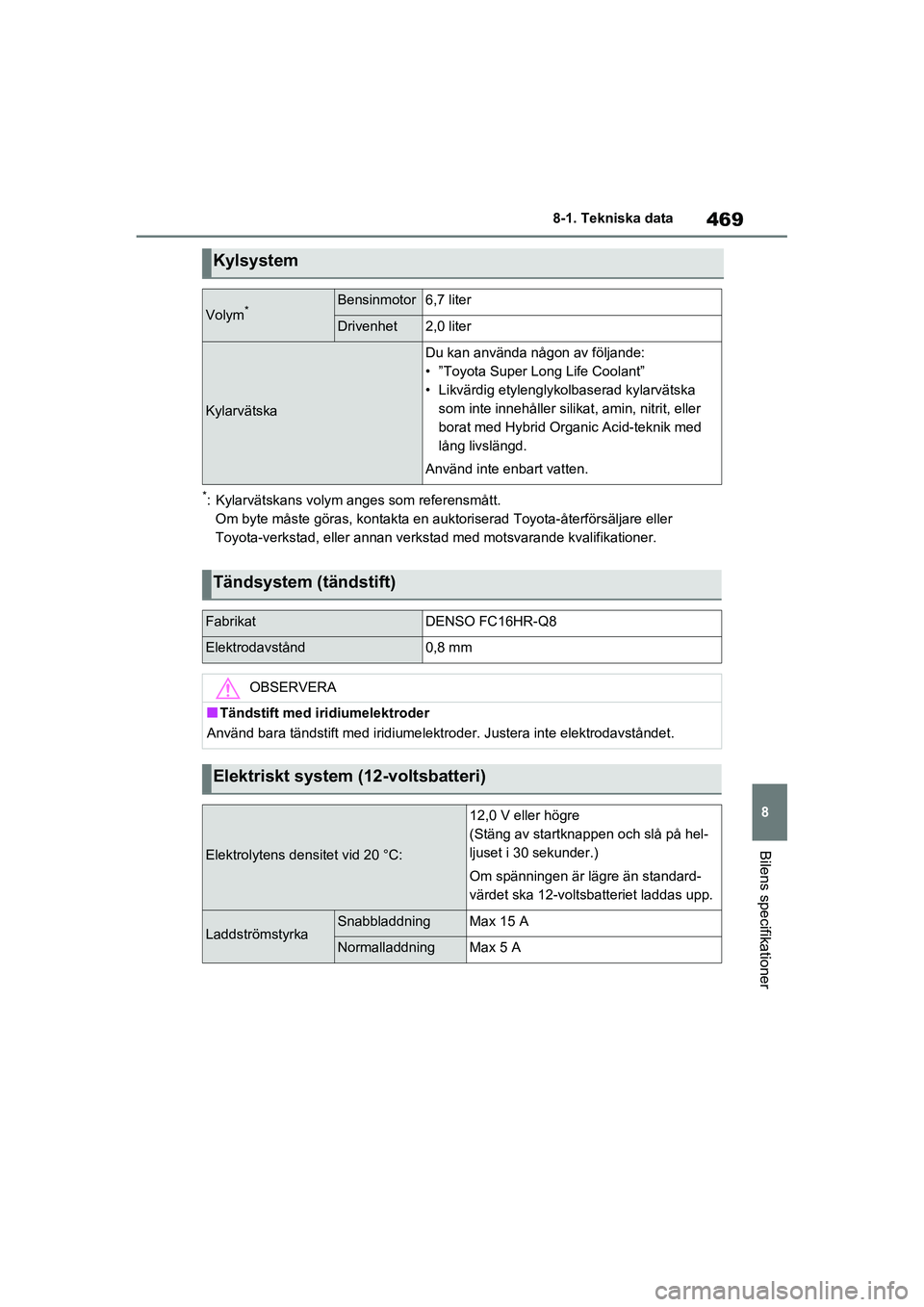

*: Kylarvätskans volym anges som referensmått.
Om byte måste göras, k ontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan ver kstad med motsvarande kvalifika tioner.
Kylsystem
Volym*Bensinmotor6,7 liter
Drivenhet2,0 liter
Kylarvätska
Du kan använda någon av följande:
• ”Toyota Super Long Life Coolant”
• Likvärdig etylenglykolbaserad kylarvätska
som inte innehåller silikat, amin, nitrit, eller
borat med Hybr id Organic Acid-teknik med
lång livslängd.
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO FC16HR-Q8
Elektrodavstånd0,8 mm
OBSERVERA
■Tändstift med iridiumelektroder
Använd bara tändstift med iridiume lektroder. Justera inte elektrodavståndet.
Elektriskt system (12-voltsbatteri)
Elektrolytens densitet vid 20 °C:
12,0 V eller högre
(Stäng av startkna ppen och slå på hel-
ljuset i 30 sekunder.)
Om spänningen är lägre än standard-
värdet ska 12-voltsbatteriet laddas upp.
LaddströmstyrkaSnabbladdningMax 15 A
NormalladdningMax 5 A
OM42D32SE.book Page 469 Tuesday, September 22, 2020 10:04 AM

4708-1. Tekniska data
OM42D32SE
*: Vätskekapaciteten anges som referensmått.Om byte måste göras, k ontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan ver kstad med motsvarande kvalifika tioner.
*: Vätskekapaciteten anges som referensmått.
Om byte måste göras, k ontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan ver kstad med motsvarande kvalifika tioner.
*: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 300 N och hybrid-
systemet är igång.

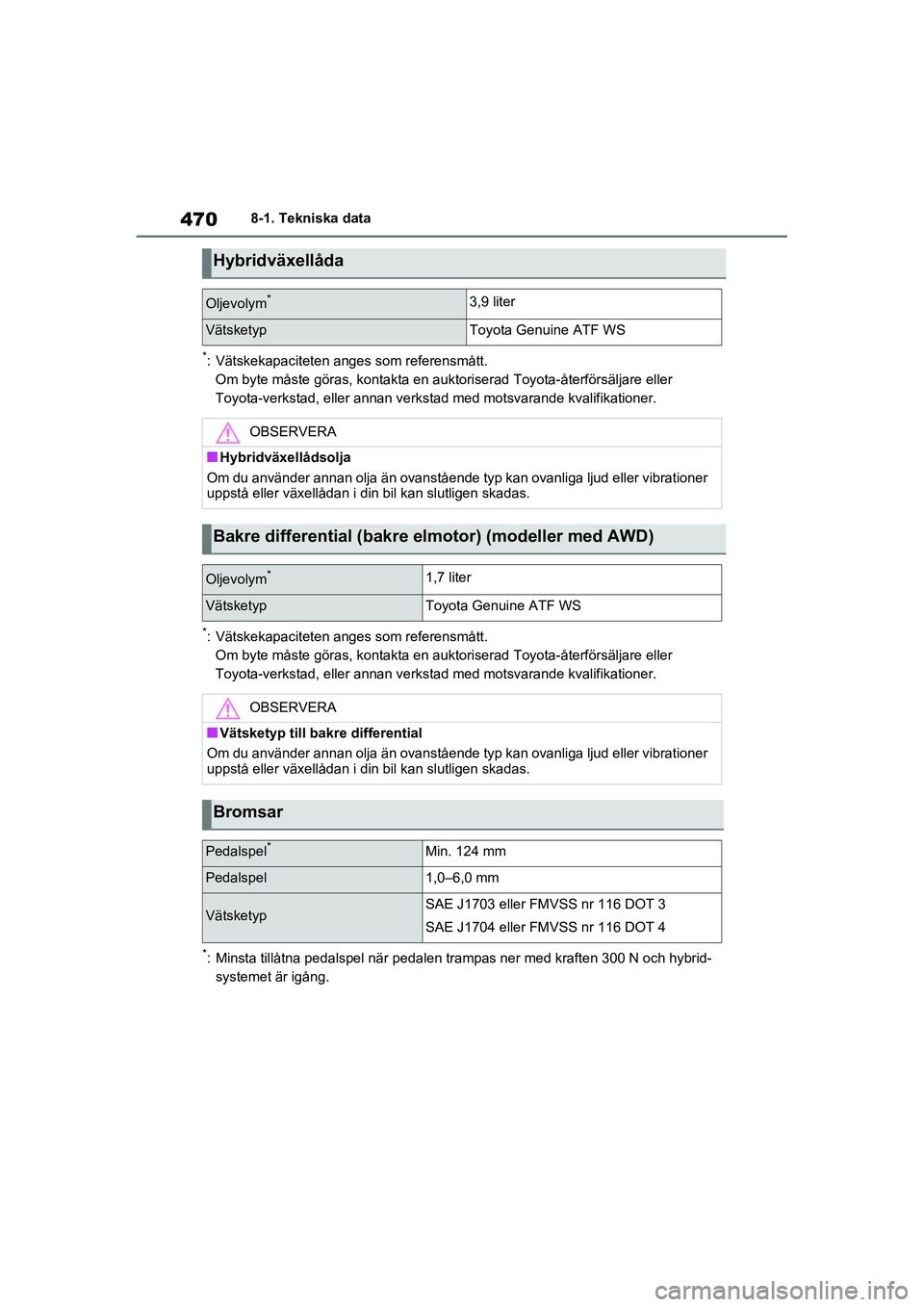

Hybridväxellåda
Oljevolym*3,9 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
■Hybridväxellådsolja
Om du använder annan olja än ovanstående typ kan ovanliga ljud eller vibrationer
uppstå eller växellådan i din bil kan slutligen skadas.
Bakre differential (bakre elmotor) (modeller med AWD)
Oljevolym*1,7 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
■Vätsketyp till bakre differential
Om du använder annan olja än ovanstående typ kan ovanliga ljud eller vibrationer
uppstå eller växellådan i din bil kan slutligen skadas.
Bromsar
Pedalspel*Min. 124 mm
Pedalspel1,0–6,0 mm
VätsketypSAE J1703 eller FM VSS nr 116 DOT 3
SAE J1704 eller FM VSS nr 116 DOT 4
