1-2. Barn och säkerhet
Trygghet och säkerhet
OM42D32SE

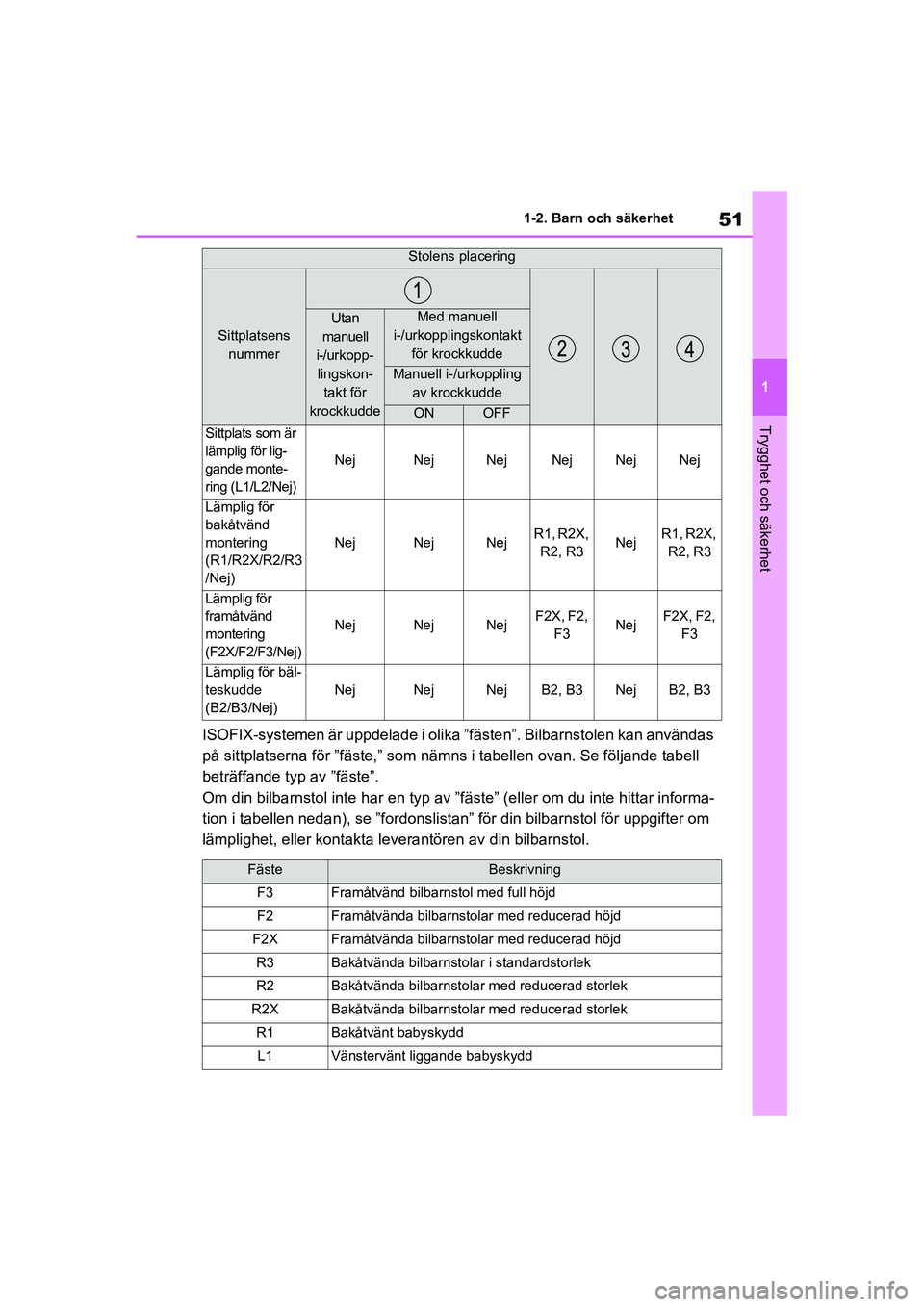

ISOFIX-systemen är uppdelade i olika ”fästen”. Bilbarnstolen ka
n användas
på sittplatserna för ”fäste,” som nämns i tabellen ovan. Se följande tabell
beträffande typ av ”fäste”.
Om din bilbarnstol inte har en typ av ”fäste” (eller om du inte hittar informa-
tion i tabellen nedan), se ”fordonslistan” för din bilbarnstol för uppgifter om
lämplighet, eller kontakta lev erantören av din bilbarnstol.
Sittplats som är
lämplig för lig-
gande monte-
ring (L1/L2/Nej)
NejNejNejNejNejNej
Lämplig för
bakåtvänd
montering
(R1/R2X/R2/R3
/Nej)
NejNejNejR1, R2X,
R2, R3NejR1, R2X, R2, R3
Lämplig för
framåtvänd
montering
(F2X/F2/F3/Nej)
NejNejNejF2X, F2, F3NejF2X, F2, F3
Lämplig för bäl-
teskudde
(B2/B3/Nej)
NejNejNejB2, B3NejB2, B3
FästeBeskrivning
F3Framåtvänd bilbarnstol med full höjd
F2Framåtvända bilbarnsto lar med reducerad höjd
F2XFramåtvända bilbarnstolar med reducerad höjd
R3Bakåtvända bilbarnstolar i standardstorlek
R2Bakåtvända bilbarnstolar med reducerad storlek
R2XBakåtvända bilbarnstolar med reducerad storlek
R1Bakåtvänt babyskydd
L1Vänstervänt liggande babyskydd
Stolens placering
Sittplatsens
nummer
Utan
manuell
i-/urkopp- lingskon- takt för
krockkuddeMed manuell
i-/urkopplingskontakt för krockkudde
Manuell i-/urkoppling av krockkudde
ONOFF
OM42D32SE.book Page 51 Tuesd ay, September 22, 2020 10:04 AM

521-2. Barn och säkerhet
OM42D32SE

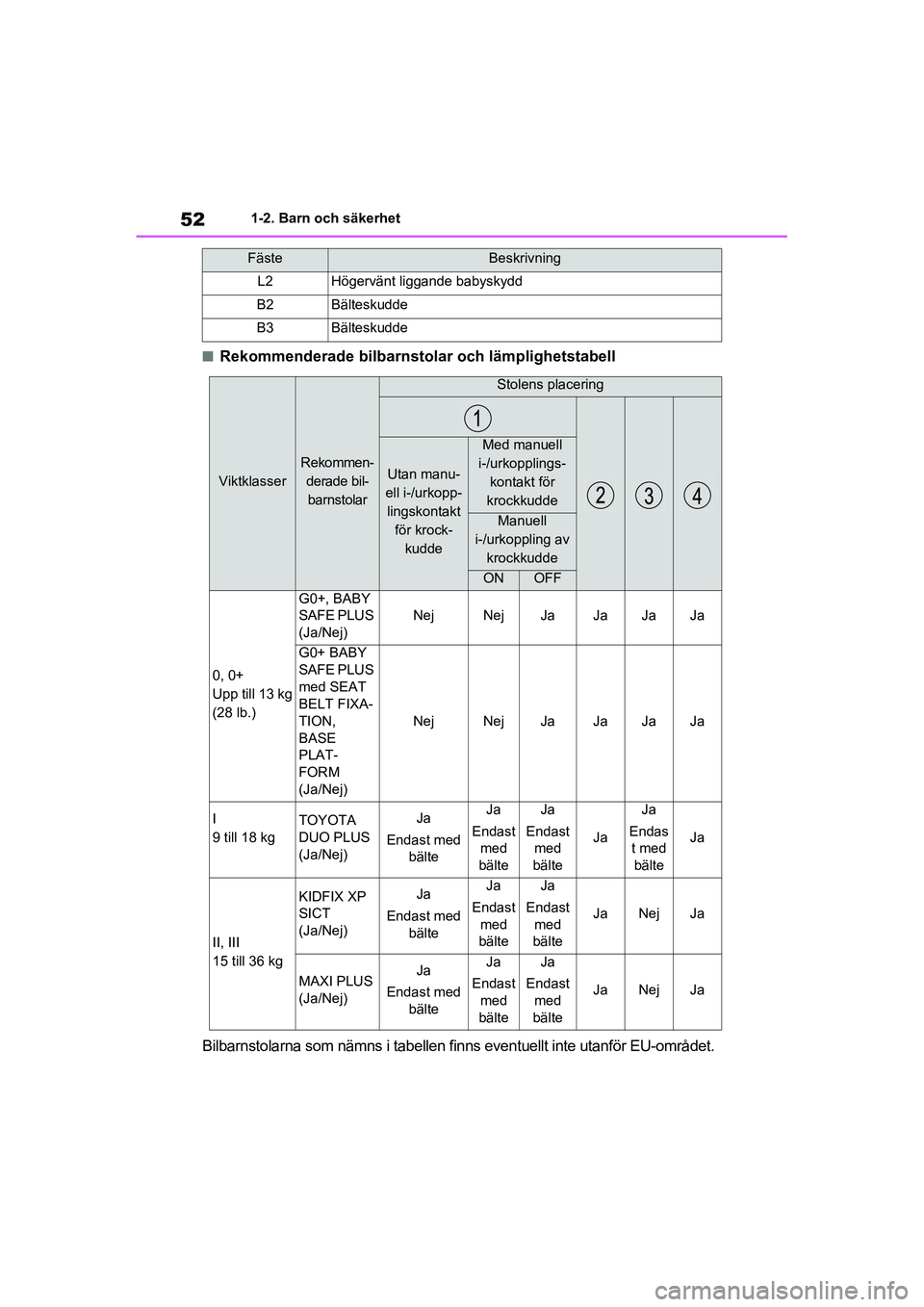

■Rekommenderade bilbarnstolar och lämplighetstabell
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
L2Högervänt liggande babyskydd
B2Bälteskudde
B3Bälteskudde
Viktklasser
Rekommen- derade bil-barnstolar
Stolens placering
Utan manu-
ell i-/urkopp- lingskontakt för krock- kudde
Med manuell
i-/urkopplings- kontakt för
krockkudde
Manuell
i-/urkoppling av krockkudde
ONOFF
0, 0+
Upp till 13 kg
(28 lb.)
G0+, BABY
SAFE PLUS
(Ja/Nej)
NejNejJaJaJaJa
G0+ BABY
SAFE PLUS
med SEAT
BELT FIXA-
TION,
BASE
PLAT-
FORM
(Ja/Nej)
NejNejJaJaJaJa
I
9 till 18 kg
TOYOTA
DUO PLUS
(Ja/Nej)Ja
Endast med bälteJa
Endast med
bälteJa
Endast med
bälte
Ja
Ja
Endas t med
bälte
Ja
II, III
15 till 36 kg
KIDFIX XP
SICT
(Ja/Nej)Ja
Endast med bälteJa
Endast med
bälteJa
Endast med
bälte
JaNejJa
MAXI PLUS
(Ja/Nej)Ja
Endast med bälteJa
Endast med
bälteJa
Endast med
bälte
JaNejJa
FästeBeskrivning
OM42D32SE.book Page 52 Tuesd ay, September 22, 2020 10:04 AM

53
1
1-2. Barn och säkerhet
Trygghet och säkerhet
OM42D32SE

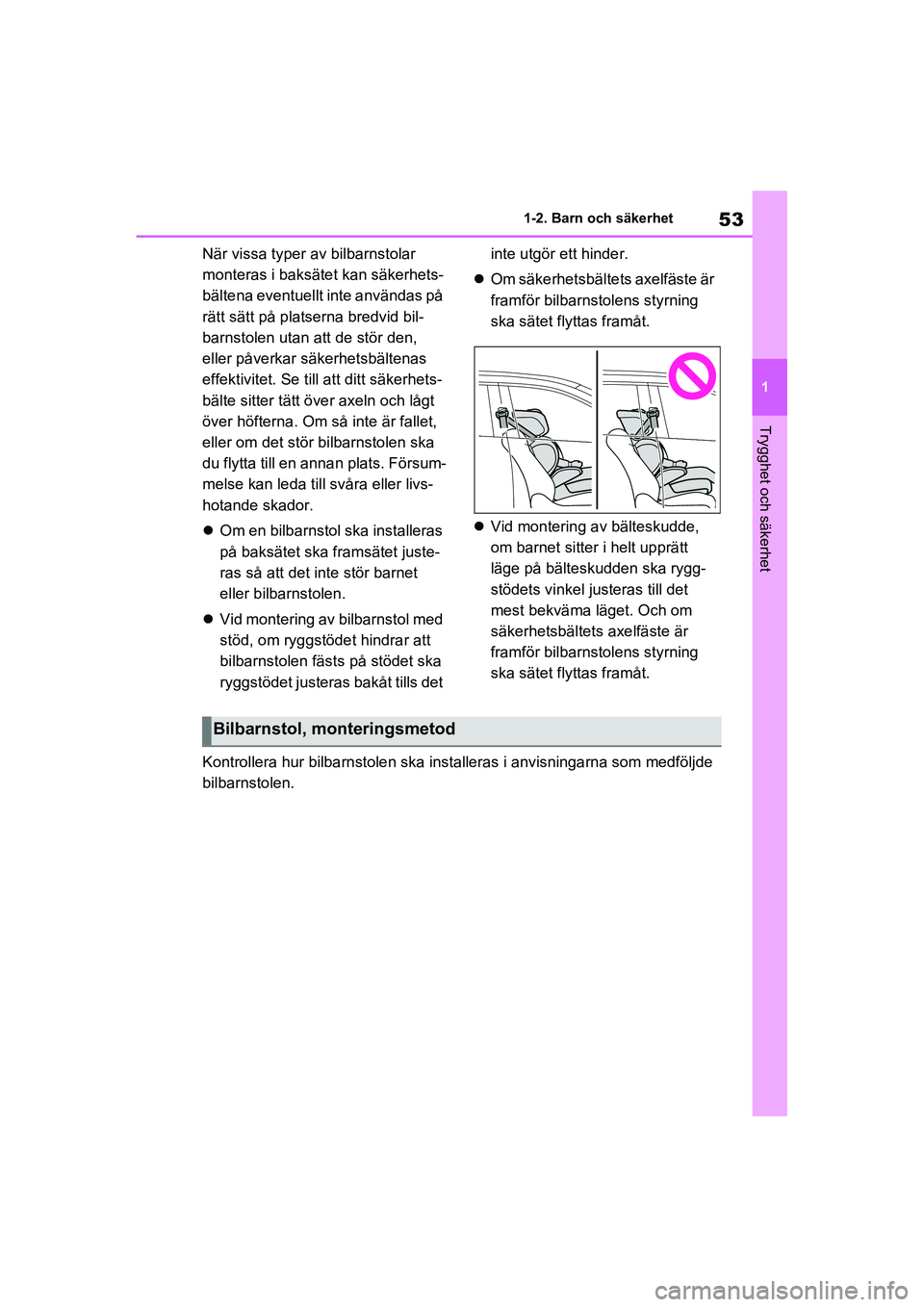

När vissa typer av bilbarnstolar
monteras i baksätet kan säkerhets-
bältena eventuellt inte användas på
rätt sätt på platserna bredvid bil-
barnstolen utan att de stör den,
eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt sä
kerhets-
bälte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet,
eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försum-
melse kan leda till svåra eller livs-
hotande skador.
 Om en bilbarnstol ska installeras
på baksätet ska framsätet juste-
ras så att det inte stör barnet
eller bilbarnstolen.
 Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det inte utgör e
tt hinder.
 Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning
ska sätet flyttas framåt.
 Vid montering av bälteskudde,
om barnet sitter i helt upprätt
läge på bälteskudden ska rygg-
stödets vinkel justeras till det
mest bekväma läget. Och om
säkerhetsbältets axelfäste är
framför bilbarnstolens styrning
ska sätet flyttas framåt.
Kontrollera hur bilbarnstolen ska installeras i anvisningarna som medföljde
bilbarnstolen.
Bilbarnstol, monteringsmetod
OM42D32SE.book Page 53 Tuesd ay, September 22, 2020 10:04 AM

541-2. Barn och säkerhet
OM42D32SE

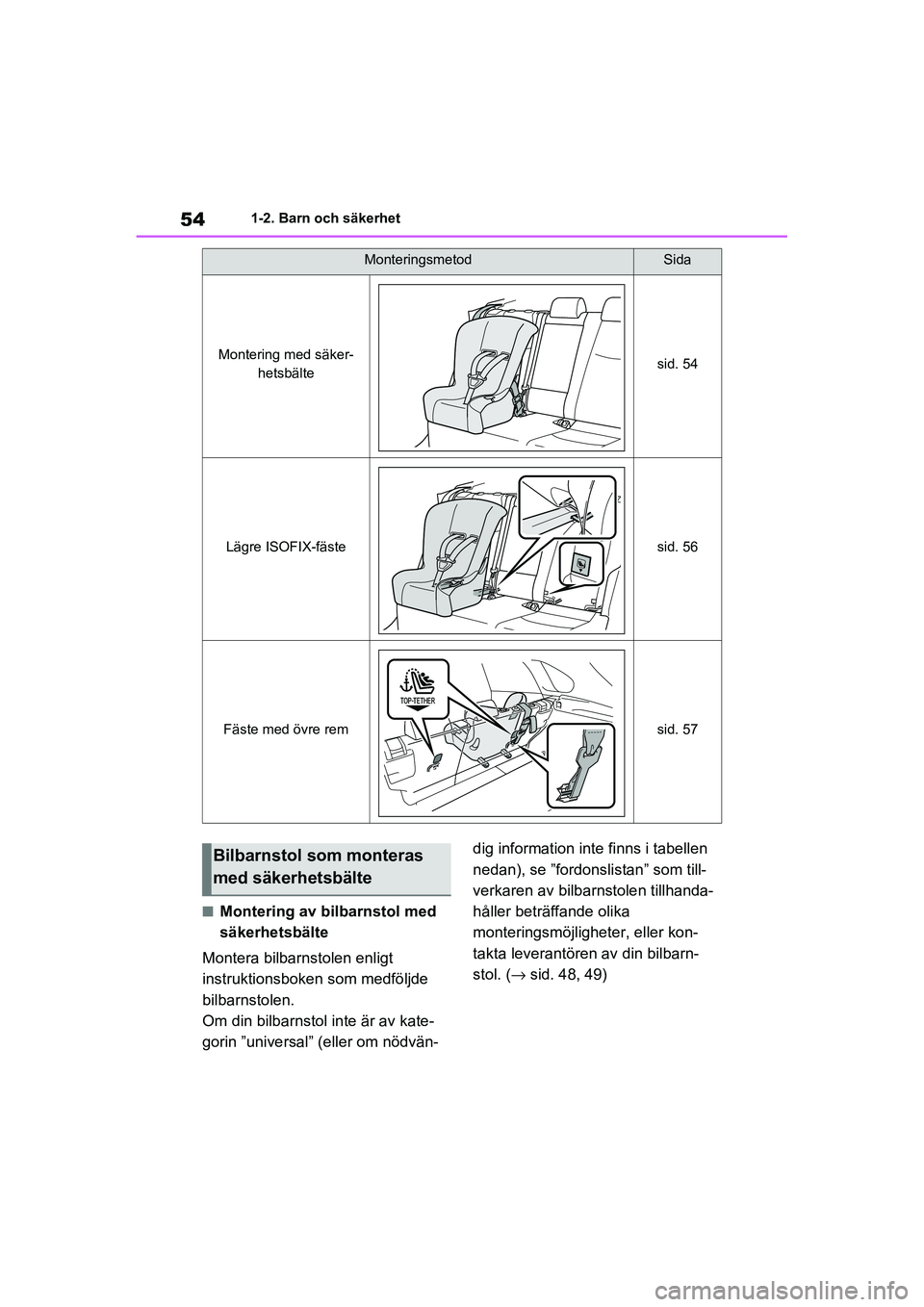

■Montering av bilbarnstol med
säkerhetsbälte
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om din bilbarnstol inte är av kate-
gorin ”universal” ( eller om nödvän- dig information inte finns i tabellen
nedan), se ”fordonslistan” som till-
verkaren av
bilbarnstolen tillhanda-
håller beträffande olika
monteringsmöjligheter, eller kon-
takta leverantören av din bilbarn-
stol. ( →sid. 48, 49)
MonteringsmetodSida
Montering med säker-
hetsbältesid. 54
Lägre ISOFIX-fästesid. 56
Fäste med övre remsid. 57
Bilbarnstol som monteras
med säkerhetsbälte
OM42D32SE.book Page 54 Tuesd ay, September 22, 2020 10:04 AM

55
1
1-2. Barn och säkerhet
Trygghet och säkerhet
OM42D32SE

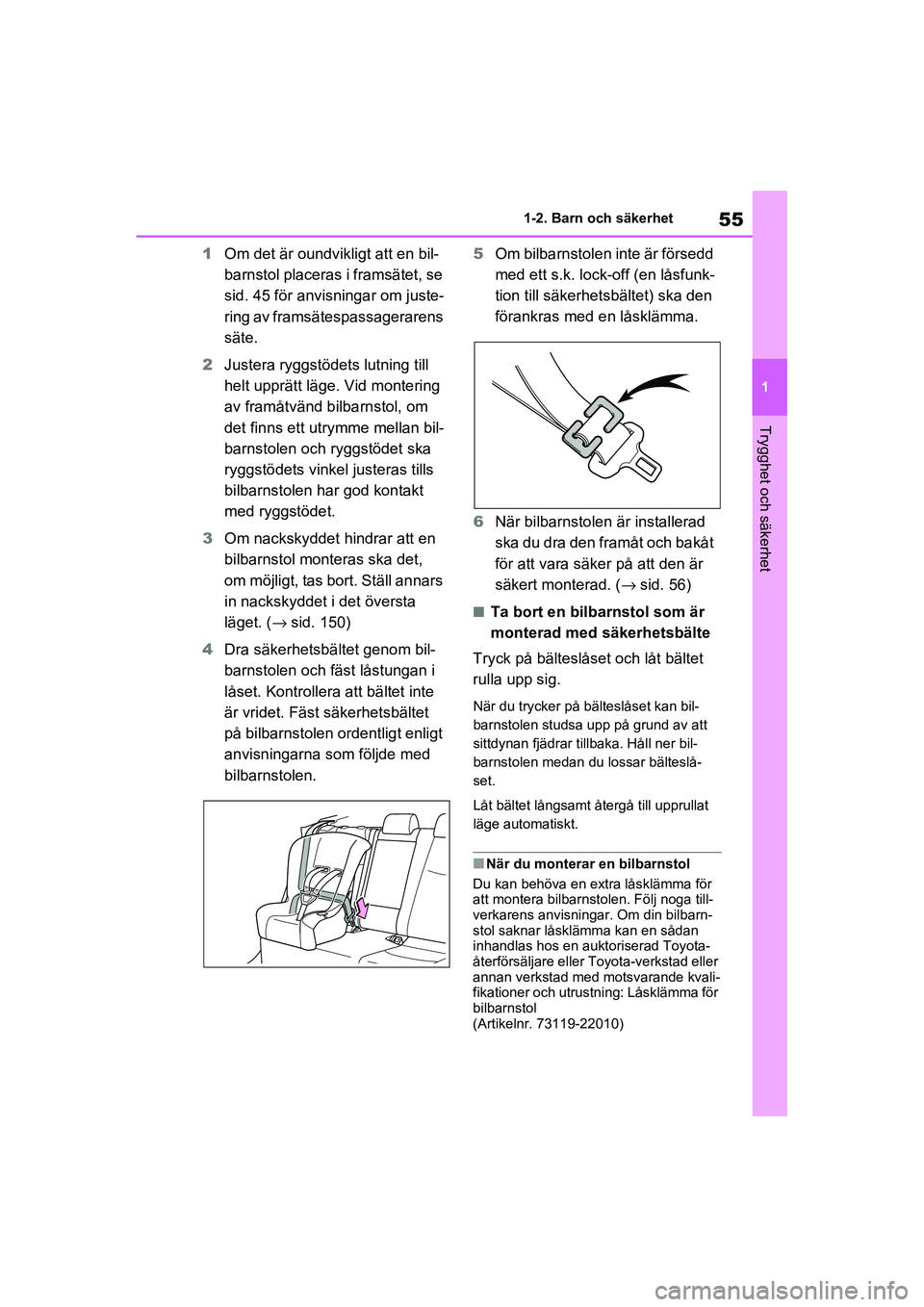

1
Om det är oundvikligt att en bil-
barnstol placeras i framsätet, se
sid. 45 för anvisningar om juste-
ring av framsätespassagerarens
säte.
2 Justera ryggstödets lutning till
helt upprätt läge. Vid montering
av framåtvänd b ilbarnstol, om
det finns ett utr ymme mellan bil-
barnstolen och ryggstödet ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt
med ryggstödet.
3 Om nackskyddet hindrar att en
bilbarnstol monteras ska det,
om möjligt, tas bort. Ställ annars
in nackskyddet i det översta
läget. ( →sid. 150)
4 Dra säkerhetsbältet genom bil-
barnstolen och fäst låstungan i
låset. Kontrollera att bältet inte
är vridet. Fäst s äkerhetsbältet
på bilbarnstolen ordentligt enligt
anvisningarna som följde med
bilbarnstolen. 5
Om bilbarnstolen inte är försedd
med ett s.k. lock-off (en låsfunk-
tion till säkerhetsbältet) ska den
förankras med en låsklämma.
6 När bilbarnstole n är installerad
ska du dra den framåt och bakåt
för att vara säker på att den är
säkert monterad. ( →sid. 56)
■Ta bort en bilbarnstol som är
monterad med säkerhetsbälte
Tryck på bälteslåset och låt bältet
rulla upp sig.
När du trycker på bälteslåset kan bil-
barnstolen studsa up p på grund av att
sittdynan fjädrar tillbaka. Håll ner bil-
barnstolen medan du lossar bälteslå-
set.
Låt bältet långsamt återgå till upprullat
läge automatiskt.
■När du monterar en bilbarnstol
Du kan behöva en extra låsklämma för
att montera bilbarnstolen. Följ noga till-
verkarens anvisningar. Om din bilbarn-
stol saknar låsklämma kan en sådan
inhandlas hos en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvali-
fikationer och utrustning: Låsklämma för
bilbarnstol
(Artikelnr. 73119-22010)
OM42D32SE.book Page 55 Tuesd ay, September 22, 2020 10:04 AM

561-2. Barn och säkerhet
OM42D32SE
■Nedre ISOFIX-fästpunkter
(ISOFIX bilbarnstolar)
De yttre platserna i baksätet är för-
sedda med nedre fästpunkter. (Eti-
ketter som visar fästenas placering
finns anbringade på sätena.)
■Montering med nedre ISOFIX-
fäste (ISOFIX-bilbarnstolsys-
tem)
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om din bilbarnstol inte är av kate-
gorin ”universal” (eller om nödvän-
dig information inte finns i tabellen
nedan), se ”fordonslistan” som till-
verkaren av bilbarnstolen tillhanda-
håller beträffande olika
monteringsmöjligheter, eller kon-
takta leverantören av din bilbarn-
stol. ( →sid. 48, 49)
1 Justera ryggstödets lutning till
helt upprätt läge. Vid montering
av framåtvänd bilbarnstol, om
det finns ett utrymme mellan bil-
barnstolen och ryggstödet ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt
med ryggstödet.
VARNING
■När du monterar en bilbarnstol
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
●Låt inte barn leka med säkerhets-
bältet. Om bältet blir snott runt bar-
nets hals kan det orsaka strypning
eller andra allvarliga skador som
kan leda till dödsfall. Om detta
skulle ske och låsspännet inte kan
öppnas ska du klippa sönder bältet
med en sax.
●Försäkra dig om att bälte och
låstunga är låsta och att bältesrem-
men inte är vriden.
●Skaka bilbarnstolen på vänster och
höger sida, samt framåt och bakåt
för att kontrollera att den är säkert
monterad.
●När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
●När en bälteskudde har monterats
ska du alltid kontrollera att axelrem-
men sitter tvärs över barnets axel.
Säkerhetsbältet får inte ligga mot
halsen, men det får inte heller sitta
så att det kan glida ned från axeln.
●Följ noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
Bilbarnstol som monteras
på ett nedre ISOFIX-fäste
OM42D32SE.book Page 56 Tuesd ay, September 22, 2020 10:04 AM

57
1
1-2. Barn och säkerhet
Trygghet och säkerhet
OM42D32SE

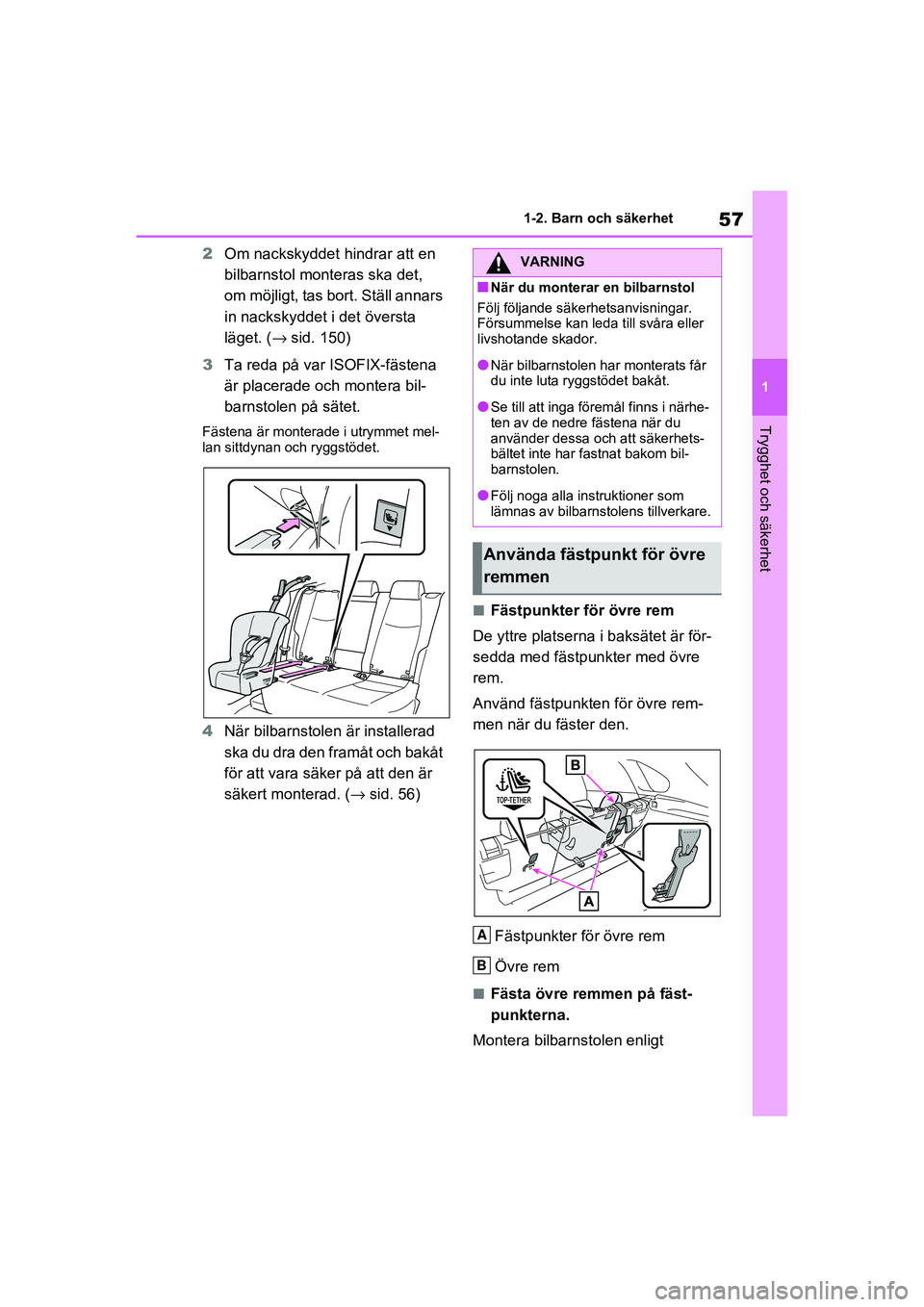

2
Om nackskyddet hindrar att en
bilbarnstol monteras ska det,
om möjligt, tas bort. Ställ annars
in nackskyddet i det översta
läget. ( →sid. 150)
3 Ta reda på var ISOFIX-fästena
är placerade och montera bil-
barnstolen på sätet.
Fästena är montera de i utrymmet mel-
lan sittdynan och ryggstödet.
4 När bilbarnstolen är installerad
ska du dra den framåt och bakåt
för att vara säker på att den är
säkert monterad. ( →sid. 56)
■Fästpunkter för övre rem
De yttre platserna i baksätet är för-
sedda med fästpu nkter med övre
rem.
Använd fästpunkten för övre rem-
men när du fäster den.
Fästpunkter för övre rem
Övre rem
■Fästa övre remmen på fäst-
punkterna.
Montera bilbarnstolen enligt
VARNING
■När du monterar en bilbarnstol
Följ följande säke rhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
●När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
●Se till att inga föremål finns i närhe-
ten av de nedre fästena när du
använder dessa och att säkerhets-
bältet inte har fastnat bakom bil-
barnstolen.
●Följ noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
Använda fästpunkt för övre
remmen
A
B
OM42D32SE.book Page 57 Tuesd ay, September 22, 2020 10:04 AM

581-2. Barn och säkerhet
OM42D32SE

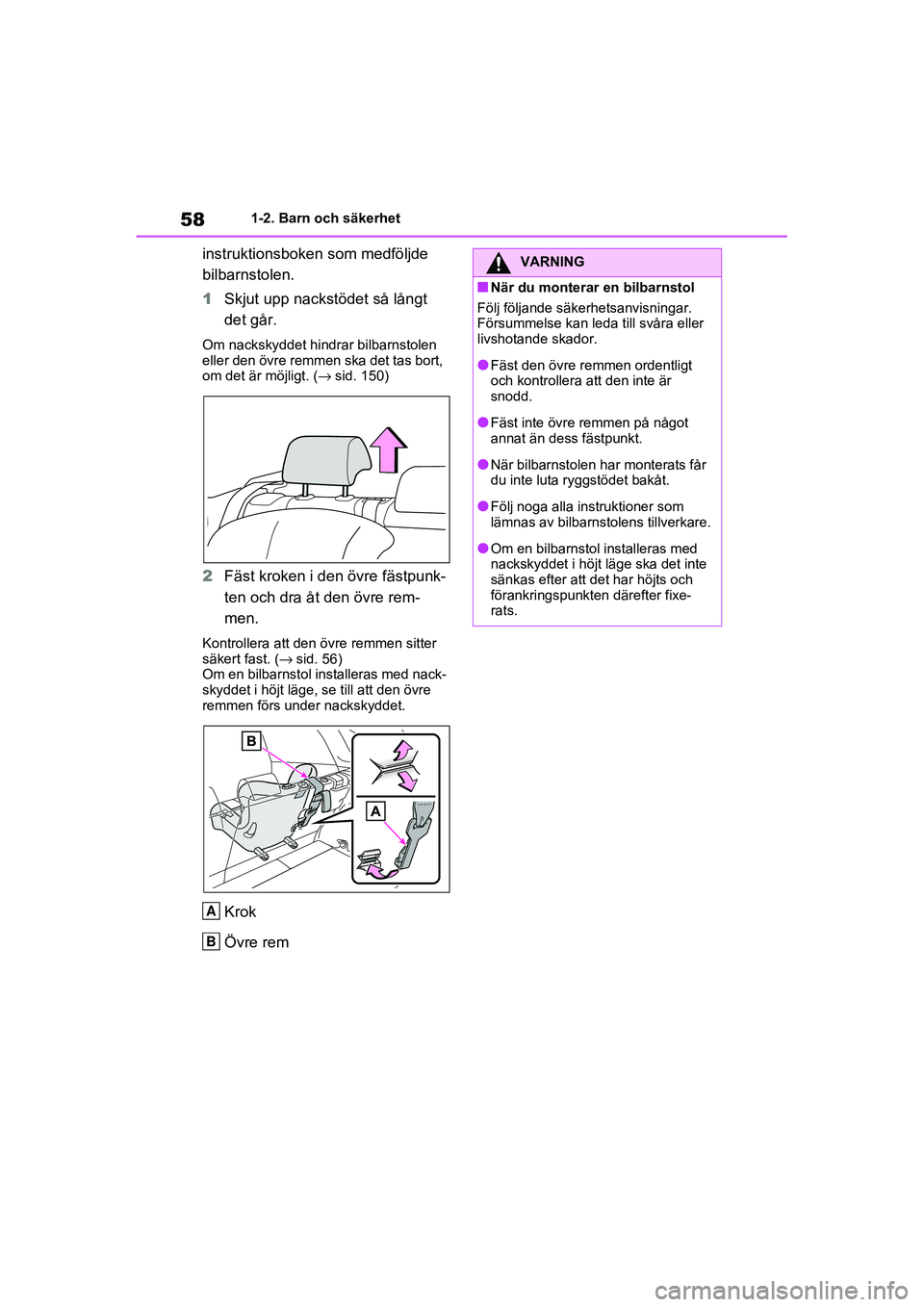

instruktionsboken som medföljde
bilbarnstolen.
1Skjut upp nackstödet så långt
det går.
Om nackskyddet hindrar bilbarnstolen
eller den övre remmen ska det tas bort,
om det är möjligt. ( →sid. 150)
2 Fäst kroken i den övre fästpunk-
ten och dra åt den övre rem-
men.
Kontrollera att den öv re remmen sitter
säkert fast. ( →sid. 56)
Om en bilbarnstol installeras med nack-
skyddet i höjt läge, se till att den övre
remmen förs und er nackskyddet.
Krok
Övre remA
B
VARNING
■När du monterar en bilbarnstol
Följ följande säke rhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
●Fäst den övre remmen ordentligt
och kontrollera att den inte är
snodd.
●Fäst inte övre remmen på något
annat än dess fästpunkt.
●När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
●Följ noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
●Om en bilbarnstol installeras med
nackskyddet i höjt läge ska det inte
sänkas efter att det har höjts och
förankringspunkten därefter fixe-
rats.
OM42D32SE.book Page 58 Tuesd ay, September 22, 2020 10:04 AM

59
1
1-3. Assistans
i nödsituation
Trygghet och säkerhet
OM42D32SE
1-3.Assistans i nödsituation
*1: i förekommande fall
*2: Används inom täckningsområdet för
eCall. Systemets namn varierar från
land till land.
Typ A
”SOS”-knapp
*
Indikatorlampor Mikrofon
Högtalare
*: Den här knappen är avsedd för kom-
munikation med systemoperatören
hos eCall.
Andra SOS-knappar som finns i
andra system i fordon hänför si g inte
till denna enhet och är inte avsedda
för kommunikation med systemope-
ratören hos eCall.
Typ B
”SOS”-knapp
*
Indikatorlampor
Mikrofon
Högtalare
*: Den här knappen är avsedd för kom- munikation med systemoperatören
hos eCall.
Andra SOS-knappar som finns i
andra system i fordon hänför si g inte
till denna enhet och är inte avsedda
för kommunikation med systemope-
ratören hos eCall.
■Automatiska nödsamtal
Om en krockkudde utlöses är sys-
temet utformat så att det ringer
eCall*1, 2
eCall är en telematiktjänst som
använder data från Global
Navigation Satellite System
(GNSS) och inbäddad mobil-
teknologi så att följande
nödanrop ska kunna göras:
Automatiska nödanrop (Auto-
matic Collision Notification)
och manuella nödanrop
(genom att trycka på knappen
”SOS”). Denna tjänst är ett
krav från den europeiska tull-
unionen.
Systemkomponenter
A
B
5lGGQLQJVWMlQVW
C
D
A
B
C
D
OM42D32SE.book Page 59 Tuesd ay, September 22, 2020 10:04 AM

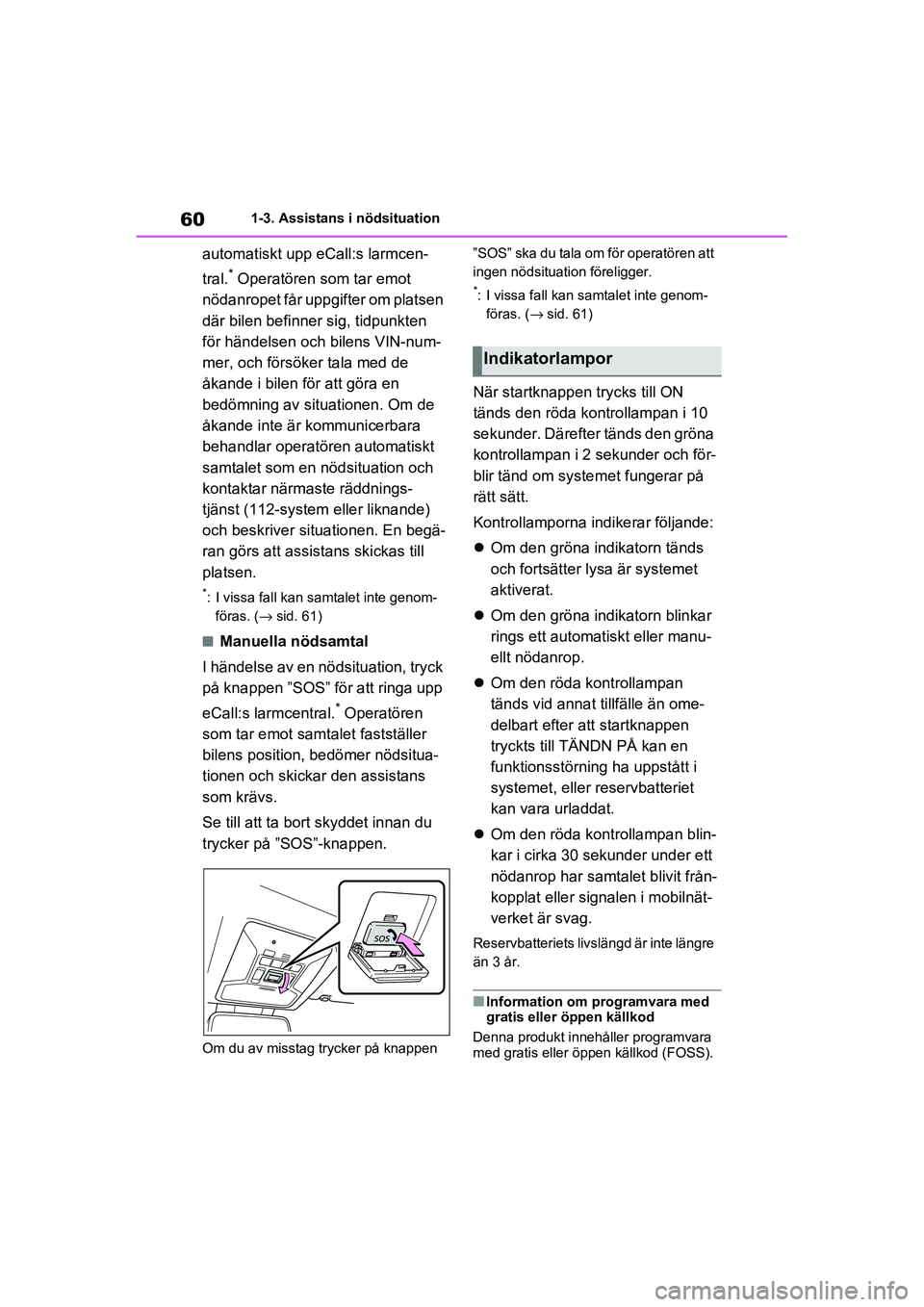

601-3. Assistans i nödsituation
OM42D32SE
automatiskt upp eCall:s larmcen-
tral.
* Operatören som tar emot
nödanropet får uppgifter om platsen
där bilen befinner sig, tidpunkten
för händelsen och bilens VIN-num-
mer, och försöker tala med de
åkande i bilen för att göra en
bedömning av situationen. Om de
åkande inte är kommunicerbara
behandlar operatören automatiskt
samtalet som en nödsituation och
kontaktar närmas te räddnings-
tjänst (112-system eller liknande)
och beskriver situationen. En begä-
ran görs att assis tans skickas till
platsen.
*: I vissa fall kan samtalet inte genom- föras. ( →sid. 61)
■Manuella nödsamtal
I händelse av en nödsituation, tryck
på knappen ”SOS” för att ringa upp
eCall:s larmcentral.
* Operatören
som tar emot samtalet fastställer
bilens position, bedömer nödsitua-
tionen och skickar den assistans
som krävs.
Se till att ta bort skyddet innan du
trycker på ”SOS”-knappen.
Om du av misstag trycker på knappen ”SOS” ska du tala om för operatören att
ingen nödsituation föreligger.
*: I vissa fall kan samtalet inte genom-
föras. ( →sid. 61)
När startknappen trycks till ON
tänds den röda kontrollampan i 10
sekunder. Därefter tänds den gröna
kontrollampan i 2 sekunder och för-
blir tänd om system et fungerar på
rätt sätt.
Kontrollamporna indikerar följande:
 Om den gröna indikatorn tänds
och fortsätter l ysa är systemet
aktiverat.
 Om den gröna indikatorn blinkar
rings ett automatiskt eller manu-
ellt nödanrop.
 Om den röda kontrollampan
tänds vid annat tillfälle än ome-
delbart efter att startknappen
tryckts till TÄNDN PÅ kan en
funktionsstörning ha uppstått i
systemet, eller reservbatteriet
kan vara urladdat.
 Om den röda kontrollampan blin-
kar i cirka 30 sek under under ett
nödanrop har samtalet blivit från-
kopplat eller signalen i mobilnät-
verket är svag.
Reservbatteriets livslängd är inte längre
än 3 år.
■Information om programvara med
gratis eller öppen källkod
Denna produkt innehåller programvara
med gratis eller öppen källkod (FOSS).
Indikatorlampor
OM42D32SE.book Page 60 Tuesd ay, September 22, 2020 10:04 AM
