sensor TOYOTA RAV4 2021 Bruksanvisningar (in Swedish)

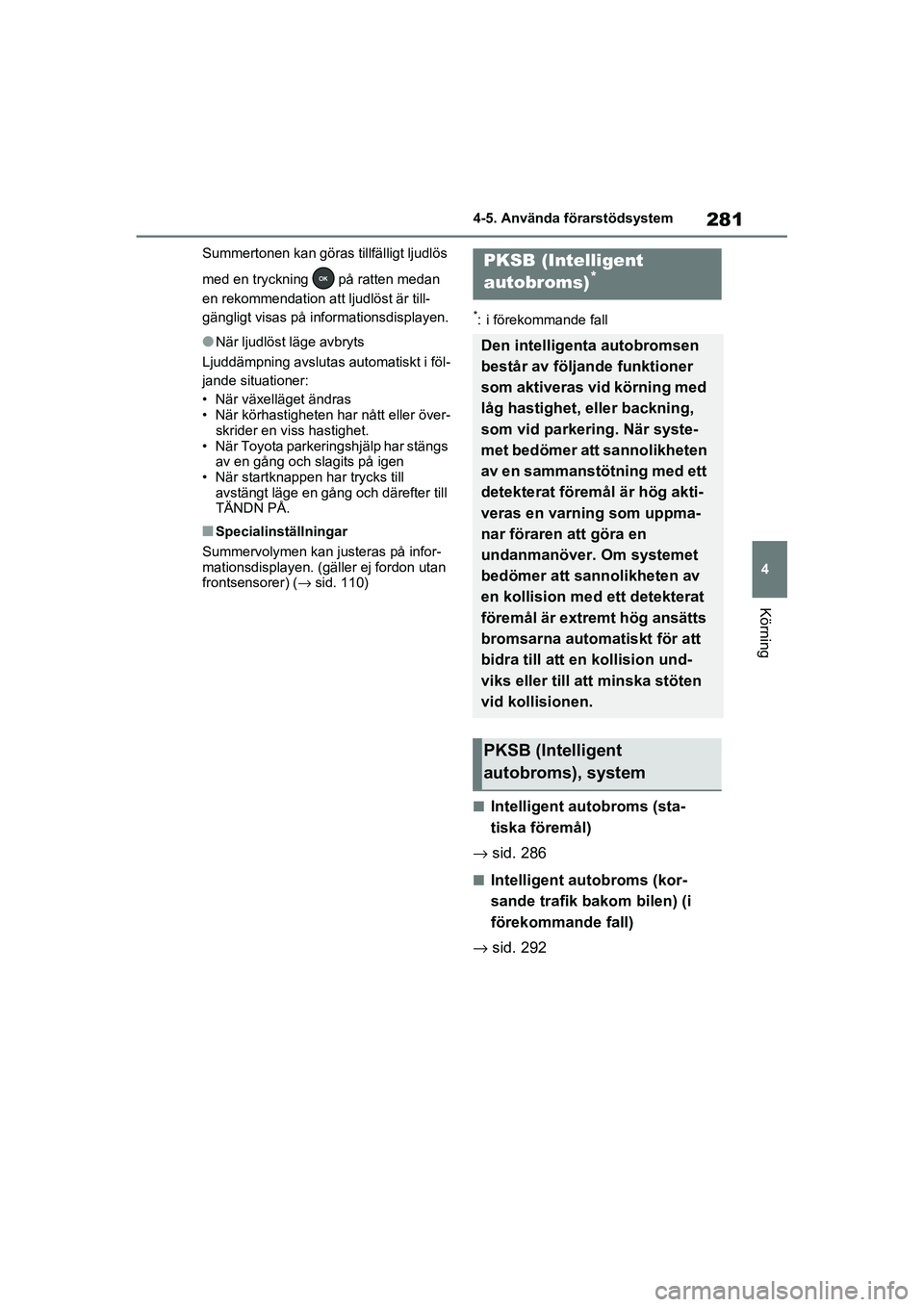

281
4
4-5. Använda förarstödsystem
Körning
OM42D32SE
Summertonen kan göras tillfälligt ljudlös
med en tryckning
på ratten medan
en rekommendation att ljudlöst är till-
gängligt visas på informationsdisplayen.
●När ljudlöst läge avbryts
Ljuddämpning avslutas automatiskt i föl-
jande situationer:
• När växelläget ändras
• När körhastigheten h ar nått eller över-
skrider en viss hastighet.
• När Toyota parkeringshjälp har stängs av en gång och slagits på igen
• När startknappen har trycks till avstängt läge en gång och därefter till
TÄNDN PÅ.
■Specialinställningar
Summervolymen kan justeras på infor-
mationsdisplayen. (gäller ej fordon utan
frontsensorer) ( →sid. 110)
*: i förekommande fall
■Intelligent autobroms (sta-
tiska föremål)
→ sid. 286
■Intelligent autobroms (kor-
sande trafik bakom bilen) (i
förekommande fall)
→ sid. 292
PKSB (Intelligent
autobroms)*
Den intelligenta autobromsen
består av följande funktioner
som aktiveras vid körning med
låg hastighet, eller backning,
som vid parkering. När syste-
met bedömer att sannolikheten
av en sammanstötning med ett
detekterat föremål är hög akti-
veras en varning som uppma-
nar föraren att göra en
undanmanöver. Om systemet
bedömer att sannolikheten av
en kollision med ett detekterat
föremål är extremt hög ansätts
bromsarna automatiskt för att
bidra till att en kollision und-
viks eller till att minska stöten
vid kollisionen.
PKSB (Intelligent
autobroms), system
OM42D32SE.book Page 281 Tuesday, September 22, 2020 10:04 AM

2824-5. Använda förarstödsystem
OM42D32SE
Den intelligenta autobromsen kan
aktiveras/inaktiveras på skärmen
på informationsdisplayen.
Samtliga funktioner för den intelli-
genta autobromsen (statiska före-
mål och korsande trafik bakom
bilen) aktiveras/i naktiveras samti-
digt. ( →sid. 110)
När den intelligenta autobromsen har
inaktiverats tänd s indikatorn PKSB
OFF ( →sid. 89) på informationsdis-
playen.
Återaktivera systemet genom att välja
på informationsdisplayen, välj
och därefter On.
Om systemet är avstängt kommer det
att förbli avstängt ä ven om startknap-
pen trycks till TÄNDN PÅ efter att den
har varit tryckt t ill avstängt läge.
VARNING
■Begränsningar i det intelligenta
autobromssystemet
Förlita dig inte all tför mycket på syste-
met eftersom det kan leda till en
olyckshändelse.
Kontrollera alltid säkerheten kring
bilen när du kör.
Beroende på bilens skick och
rådande vägförhålla nden, väder etc,
aktiveras systeme t eventuellt inte.
Sensorernas och radarns avkän-
ningsförmåga är begränsad. Kontroll-
era alltid säkerheten kring bilen när
du kör.
●Föraren själv ansvarar för att bilen
framförs på säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd till att
mildra inverkan av sammanstöt-
ningar. Funktionen aktiveras dock
inte alltid i vissa situationer.
●Den intelligenta autobromsen är
inte avsedd att stoppa bilen full-
ständigt. Även o m systemet har
stoppat bilen måste dessutom
bromspedalen trampas ner omedel-
bart eftersom bromsregleringen
upphör efter cirka 2 sekunder.
OBSERVERA
■Om ”PKSB är inte tillgängligt”
visas på informationsdisplayen
och indikatorn PKSB OFF blinkar
Om det här meddel andet visas ome-
delbart efter att startknappen tryckts till
TÄNDN PÅ måste bilen köras varsamt,
var uppmärksam på omgivningen. Du
kan behöva köra bilen en viss tid innan
systemet återgår till normalt skick. (Om
systemet inte återgår till normalt skick
efter en stunds körning ska sensorerna
och ytorna omkring dem på stötfång-
arna rengöras.)
Aktivera/inaktivera den intel-
ligenta autobromsen
OM42D32SE.book Page 282 Tuesday, September 22, 2020 10:04 AM

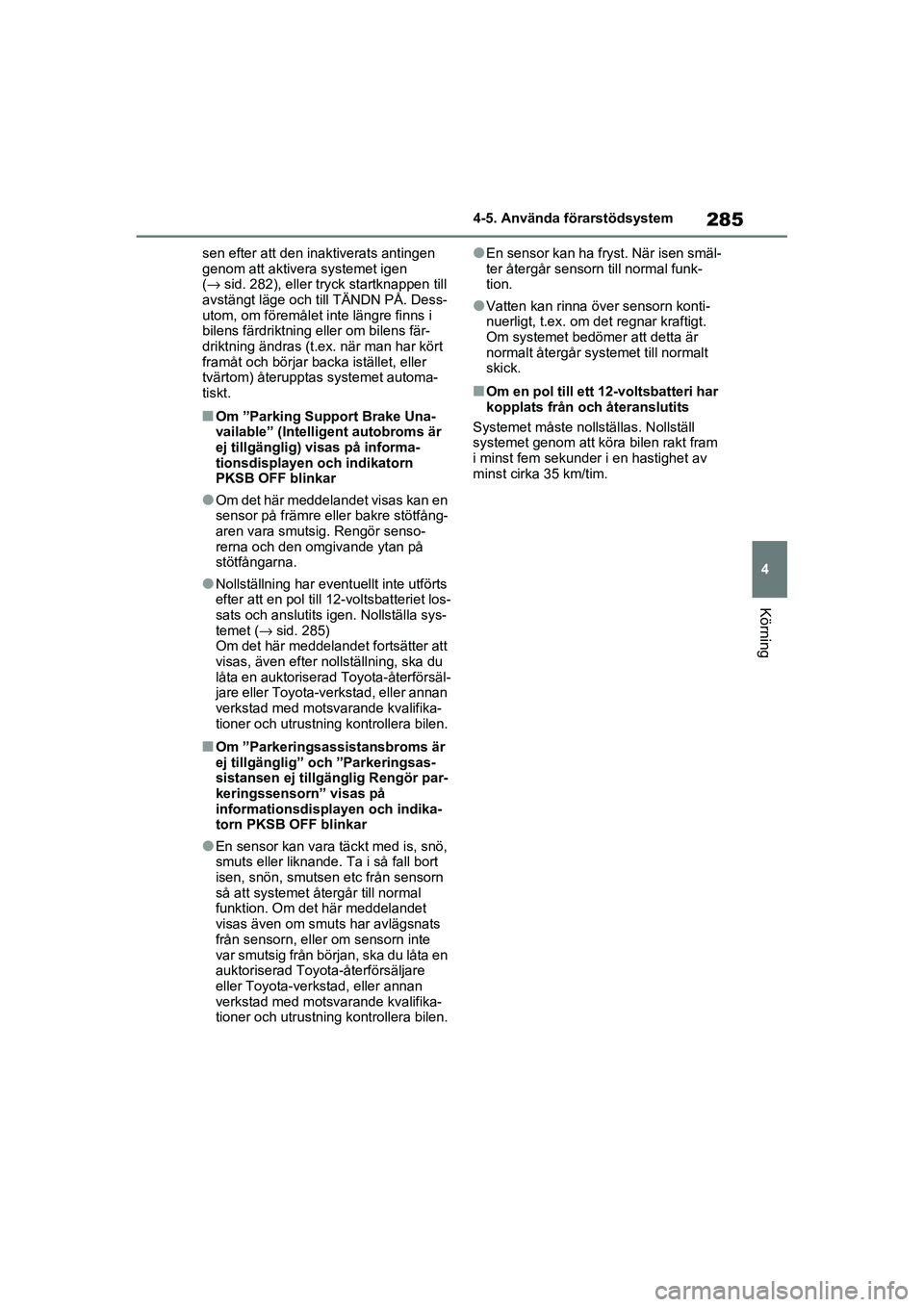

285
4
4-5. Använda förarstödsystem
Körning
OM42D32SE
sen efter att den inaktiverats antingen
genom att aktivera systemet igen
(→
sid. 282), eller tryck startknappen till
avstängt läge och t ill TÄNDN PÅ. Dess-
utom, om föremålet in te längre finns i
bilens färdriktning eller om bilens fär-
driktning ändras (t.ex. när man har kört
framåt och börjar ba cka istället, eller
tvärtom) återupptas systemet automa-
tiskt.
■Om ”Parking Support Brake Una-
vailable” (Intelligent autobroms är
ej tillgänglig) visas på informa-
tionsdisplayen och indikatorn
PKSB OFF blinkar
●Om det här meddelandet visas kan en
sensor på främre eller bakre stötfång-
aren vara smutsig. Rengör senso-
rerna och den omgi vande ytan på
stötfångarna.
●Nollställning har eventuellt inte utförts
efter att en pol till 12-voltsbatteriet los-
sats och anslutits i gen. Nollställa sys-
temet ( →sid. 285)
Om det här meddelandet fortsätter att
visas, även efter no llställning, ska du
låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
■Om ”Parkeringsassistansbroms är
ej tillgänglig” och ”Parkeringsas-
sistansen ej tillgänglig Rengör par-
keringssensorn” visas på
informationsdisplayen och indika-
torn PKSB OFF blinkar
●En sensor kan vara täckt med is, snö,
smuts eller liknande. Ta i så fall bort
isen, snön, smutsen etc från sensorn
så att systemet åte rgår till normal
funktion. Om det här meddelandet
visas även om smut s har avlägsnats
från sensorn, eller om sensorn inte
var smutsig från början, ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
●En sensor kan ha fryst. När isen smäl-
ter återgår sensorn till normal funk-
tion.
●Vatten kan rinna över sensorn konti-
nuerligt, t.ex. om det regnar kraftigt.
Om systemet bedömer att detta är
normalt återgår syst emet till normalt
skick.
■Om en pol till ett 12 -voltsbatteri har
kopplats från och återanslutits
Systemet måste nollställas. Nollställ
systemet genom att köra bilen rakt fram
i minst fem sekunder i en hastighet av
minst cirka 35 km/tim.
OM42D32SE.book Page 285 Tuesday, September 22, 2020 10:04 AM

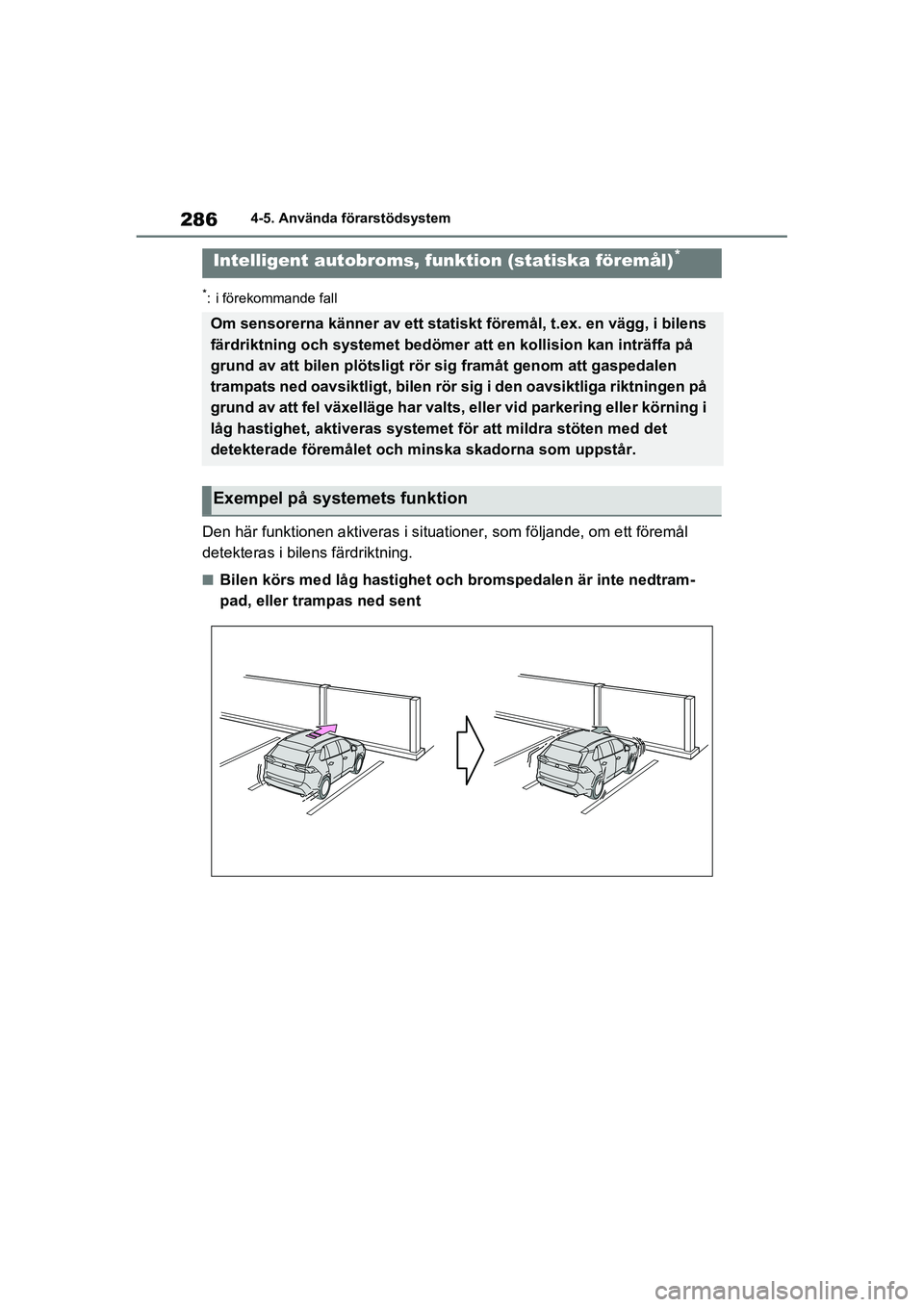

2864-5. Använda förarstödsystem
OM42D32SE
*: i förekommande fall
Den här funktionen aktiveras i situationer, som följande, om et t föremål
detekteras i bilens färdriktning.
■Bilen körs med låg hastighet och bromspedalen är inte nedtram-
pad, eller trampas ned sent
Intelligent autobroms, funktion (statiska föremål)*
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens
färdriktning och systemet bedömer att en kollision kan inträffa på
grund av att bilen plötsligt rör sig framåt genom att gaspedalen
trampats ned oavsiktligt, bilen rör sig i den oavsiktliga riktn ingen på
grund av att fel växelläge har valts, eller vid parkering eller körning i
låg hastighet, aktiveras systemet för att mildra stöten med det
detekterade föremålet och mi nska skadorna som uppstår.
Exempel på systemets funktion
OM42D32SE.book Page 286 Tuesday, September 22, 2020 10:04 AM

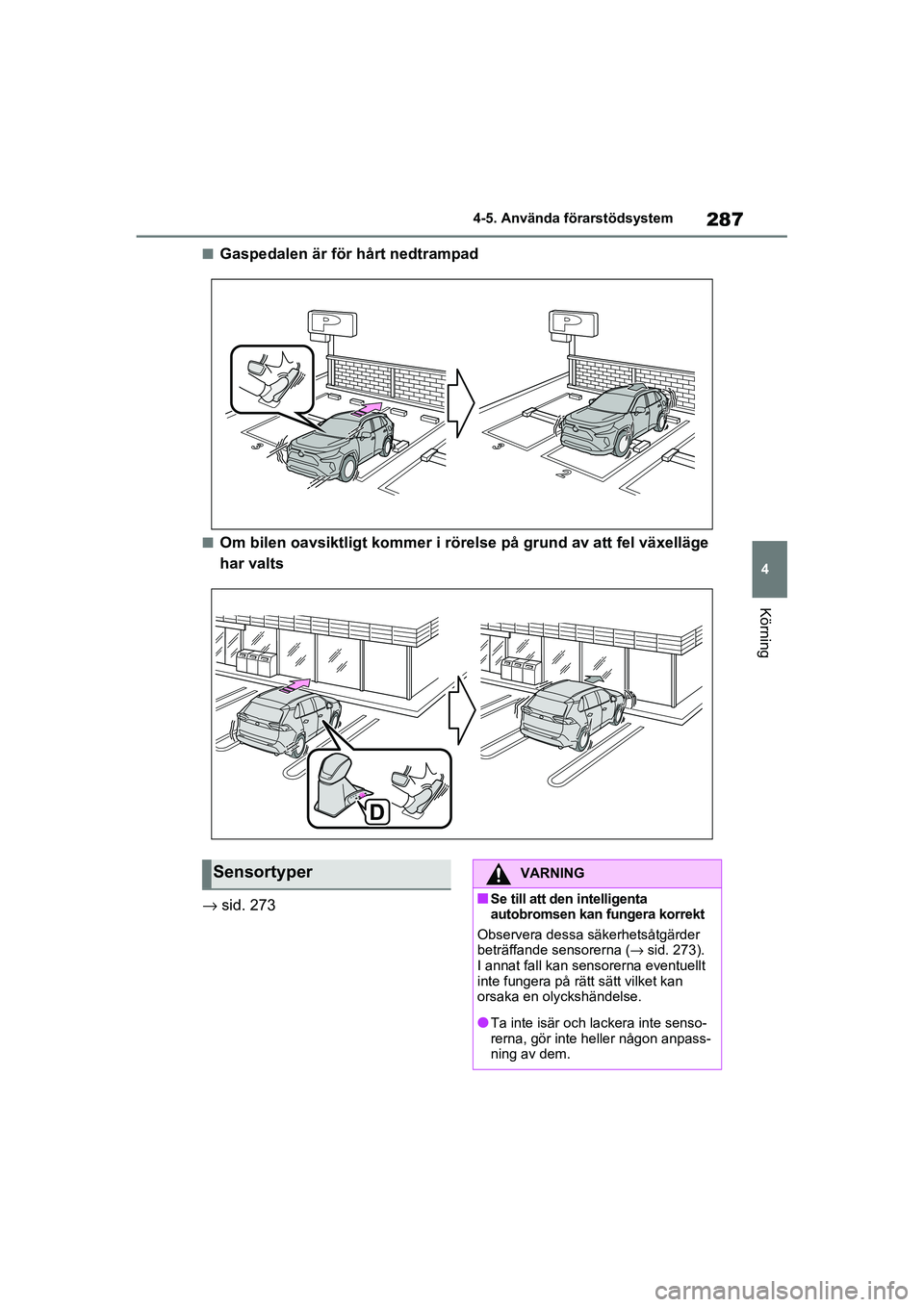

287
4
4-5. Använda förarstödsystem
Körning
OM42D32SE
■Gaspedalen är för hårt nedtrampad
■Om bilen oavsiktligt ko
mmer i rörelse på grund av att fel växelläge
har valts
→ sid. 273
SensortyperVARNING
■Se till att den intelligenta
autobromsen kan fungera korrekt
Observera dessa säkerhetsåtgärder
beträffande sensorerna ( →sid. 273).
I annat fall kan sensorerna eventuellt
inte fungera på rätt sätt vilket kan
orsaka en olyckshändelse.
●Ta inte isär och lackera inte senso-
rerna, gör inte heller någon anpass-
ning av dem.
OM42D32SE.book Page 287 Tuesday, September 22, 2020 10:04 AM

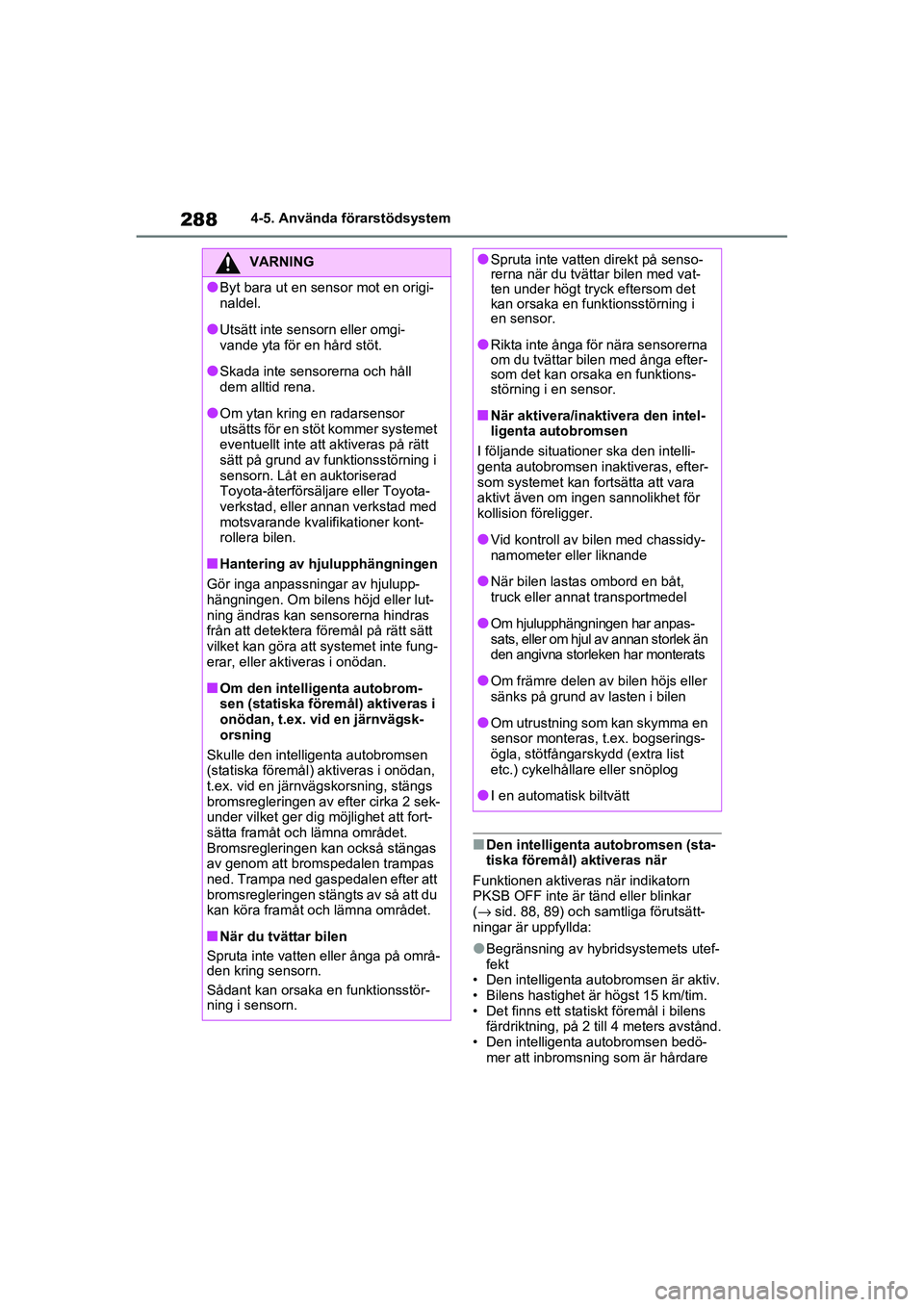

2884-5. Använda förarstödsystem
OM42D32SE
■Den intelligenta autobromsen (sta-
tiska föremål) aktiveras när
Funktionen aktiveras när indikatorn
PKSB OFF inte är tänd eller blinkar
(→ sid. 88, 89) och samtliga förutsätt-
ningar är uppfyllda:
●Begränsning av hybridsystemets utef-
fekt
• Den intelligenta autobromsen är aktiv.
• Bilens hastighet är högst 15 km/tim.
• Det finns ett statiskt föremål i bilens färdriktning, på 2 till 4 meters avstånd.
• Den intelligenta autobromsen bedö- mer att inbromsning som är hårdare
VARNING
●Byt bara ut en sens or mot en origi-
naldel.
●Utsätt inte senso rn eller omgi-
vande yta för en hård stöt.
●Skada inte sensorerna och håll
dem alltid rena.
●Om ytan kring en radarsensor
utsätts för en stöt kommer systemet
eventuellt inte att aktiveras på rätt
sätt på grund av funktionsstörning i
sensorn. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kont-
rollera bilen.
■Hantering av hjulupphängningen
Gör inga anpassningar av hjulupp-
hängningen. Om bilens höjd eller lut-
ning ändras kan sensorerna hindras
från att detektera föremål på rätt sätt
vilket kan göra att systemet inte fung-
erar, eller aktiveras i onödan.
■Om den intelligenta autobrom-
sen (statiska föremål) aktiveras i
onödan, t.ex. vid en järnvägsk-
orsning
Skulle den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning, stängs
bromsregleringen av efter cirka 2 sek-
under vilket ger dig möjlighet att fort-
sätta framåt och lämna området.
Bromsregleringen kan också stängas
av genom att bromspedalen trampas
ned. Trampa ned gaspedalen efter att
bromsregleringen stängts av så att du
kan köra framåt och lämna området.
■När du tvättar bilen
Spruta inte vatten eller ånga på områ-
den kring sensorn.
Sådant kan orsaka en funktionsstör-
ning i sensorn.
●Spruta inte vatten direkt på senso-
rerna när du tvättar bilen med vat-
ten under högt tryck eftersom det
kan orsaka en funktionsstörning i
en sensor.
●Rikta inte ånga för nära sensorerna
om du tvättar bil en med ånga efter-
som det kan orsaka en funktions-
störning i en sensor.
■När aktivera/inaktivera den intel-
ligenta autobromsen
I följande situationer ska den intelli-
genta autobromsen inaktiveras, efter-
som systemet kan fort sätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
●Vid kontroll av b ilen med chassidy-
namometer eller liknande
●När bilen lastas ombord en båt,
truck eller annat transportmedel
●Om hjulupphängningen har anpas-
sats, eller om hjul av annan storlek än
den angivna storleken har monterats
●Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
●Om utrustning som kan skymma en
sensor monteras, t.ex. bogserings-
ögla, stötfångarskydd (extra list
etc.) cykelhållare eller snöplog
●I en automatisk biltvätt
OM42D32SE.book Page 288 Tuesday, September 22, 2020 10:04 AM

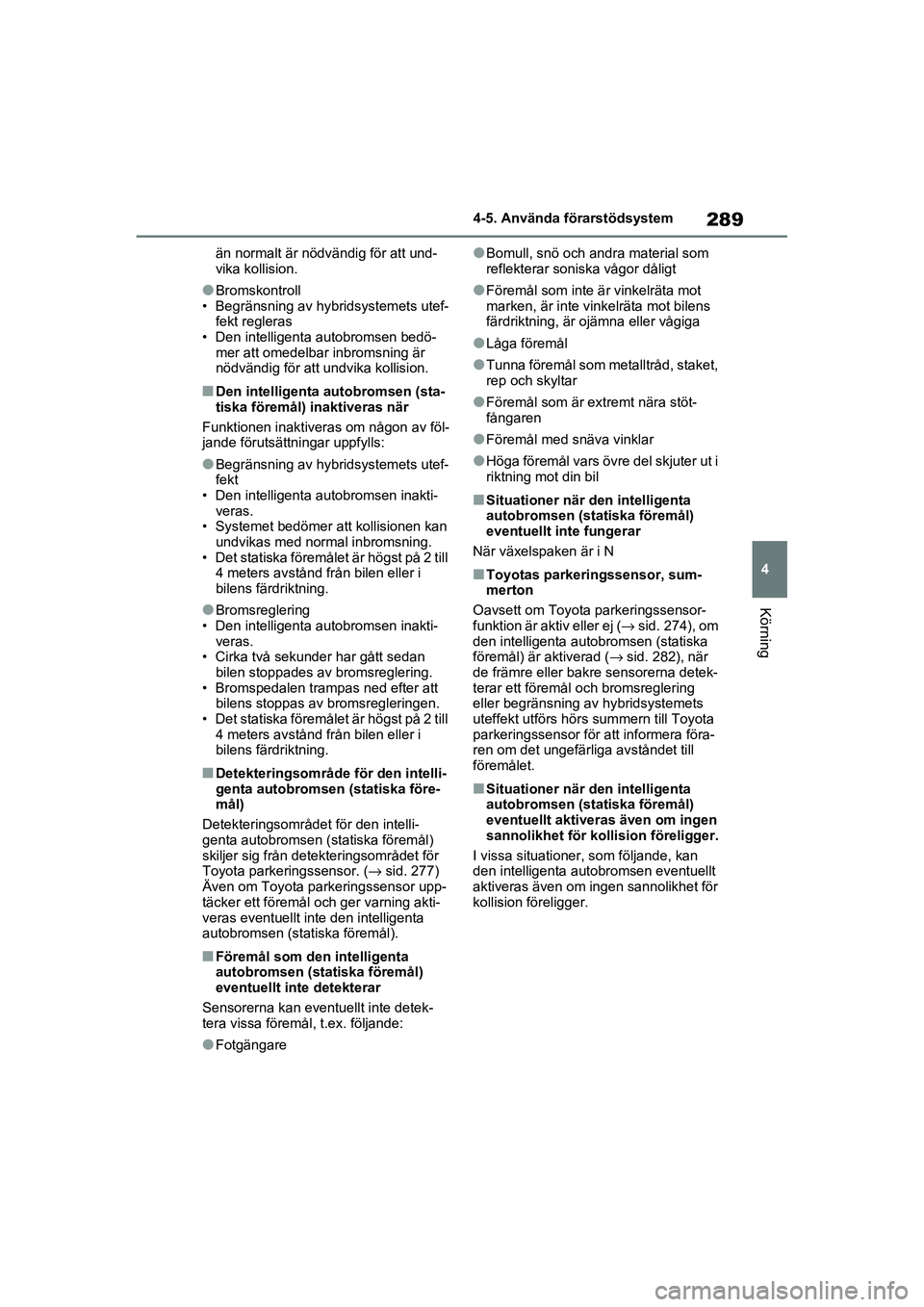

289
4
4-5. Använda förarstödsystem
Körning
OM42D32SE
än normalt är nödvändig för att und-
vika kollision.
●Bromskontroll
• Begränsning av hybridsystemets utef- fekt regleras
• Den intelligenta autobromsen bedö- mer att omedelbar inbromsning är
nödvändig för att undvika kollision.
■Den intelligenta autobromsen (sta-
tiska föremål) inaktiveras när
Funktionen inaktiveras om någon av föl-
jande förutsättningar uppfylls:
●Begränsning av hybridsystemets utef-
fekt
• Den intelligenta autobromsen inakti- veras.
• Systemet bedömer att kollisionen kan
undvikas med normal inbromsning.
• Det statiska föremålet är högst på 2 till 4 meters avstånd från bilen eller i
bilens färdriktning.
●Bromsreglering
• Den intelligenta autobromsen inakti- veras.
• Cirka två sekunder har gått sedan
bilen stoppades av bromsreglering.
• Bromspedalen trampas ned efter att bilens stoppas av bromsregleringen.
• Det statiska föremålet är högst på 2 till 4 meters avstånd från bilen eller i
bilens färdriktning.
■Detekteringsområde för den intelli-
genta autobromse n (statiska före-
mål)
Detekteringsområdet för den intelli-
genta autobromsen (statiska föremål)
skiljer sig från detekteringsområdet för
Toyota parkeringssensor. ( →sid. 277)
Även om Toyota parkeringssensor upp-
täcker ett före mål och ger varning akti-
veras eventuellt inte den intelligenta
autobromsen (statiska föremål).
■Föremål som den intelligenta
autobromsen (statiska föremål)
eventuellt inte detekterar
Sensorerna kan eventuellt inte detek-
tera vissa föremål, t.ex. följande:
●Fotgängare
●Bomull, snö och andra material som
reflekterar soniska vågor dåligt
●Föremål som inte ä r vinkelräta mot
marken, är inte vinke lräta mot bilens
färdriktning, är ojämna eller vågiga
●Låga föremål
●Tunna föremål som metalltråd, staket,
rep och skyltar
●Föremål som är ext remt nära stöt-
fångaren
●Föremål med snäva vinklar
●Höga föremål vars övre del skjuter ut i
riktning mot din bil
■Situationer när den intelligenta
autobromsen (statiska föremål)
eventuellt inte fungerar
När växelspaken är i N
■Toyotas parkeringssensor, sum-
merton
Oavsett om Toyota p arkeringssensor-
funktion är aktiv eller ej (→ sid. 274), om
den intelligenta autobromsen (statiska
föremål) är aktiverad ( →sid. 282), när
de främre eller bakre sensorerna detek-
terar ett föremål och bromsreglering
eller begränsning av hybridsystemets
uteffekt utförs hörs summern till Toyota
parkeringssensor för att informera föra-
ren om det ungefärliga avståndet till
föremålet.
■Situationer när den intelligenta
autobromsen (statiska föremål)
eventuellt aktiver as även om ingen
sannolikhet för kollision föreligger.
I vissa situationer, som följande, kan
den intelligenta autobromsen eventuellt
aktiveras även om ingen sannolikhet för
kollision föreligger.
OM42D32SE.book Page 289 Tuesday, September 22, 2020 10:04 AM

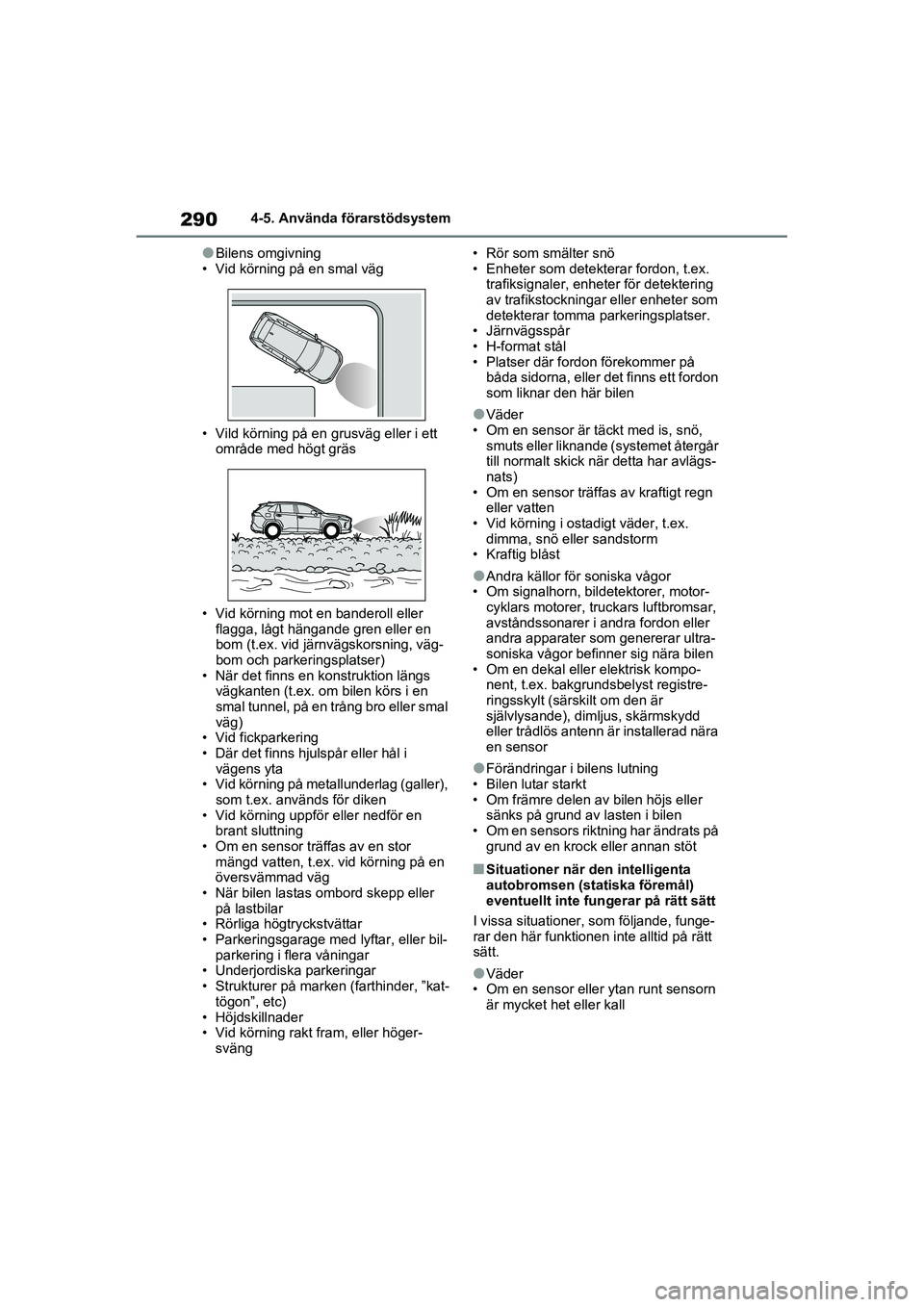

2904-5. Använda förarstödsystem
OM42D32SE
●Bilens omgivning
• Vid körning på en smal väg
• Vild körning på en grusväg eller i ett
område med högt gräs
• Vid körning mot en banderoll eller flagga, lågt hängande gren eller en
bom (t.ex. vid järnvägskorsning, väg-
bom och parkeringsplatser)
• När det finns en konstruktion längs vägkanten (t.ex. om bilen körs i en
smal tunnel, på en trång bro eller smal
väg)
• Vid fickparkering
• Där det finns hjulspår eller hål i
vägens yta
• Vid körning på metallunderlag (galler),
som t.ex. används för diken
• Vid körning uppför eller nedför en
brant sluttning
• Om en sensor trä ffas av en stor
mängd vatten, t.ex. vid körning på en
översvämmad väg
• När bilen lastas ombord skepp eller på lastbilar
• Rörliga högtryckstvättar
• Parkeringsgarage med lyftar, eller bil-
parkering i flera våningar
• Underjordiska parkeringar
• Strukturer på marken (farthinder, ”kat-
tögon”, etc)
• Höjdskillnader
• Vid körning rakt f ram, eller höger-
sväng • Rör som smälter snö
• Enheter som detekterar fordon, t.ex.
trafiksignaler, enheter för detektering
av trafikstockningar eller enheter som
detekterar tomma parkeringsplatser.
• Järnvägsspår
•H-format stål
• Platser där fordon förekommer på båda sidorna, eller det finns ett fordon
som liknar den här bilen
●Väder
• Om en sensor är täckt med is, snö, smuts eller liknande (systemet återgår
till normalt skick när detta har avlägs-
nats)
• Om en sensor träffas av kraftigt regn
eller vatten
• Vid körning i ostadigt väder, t.ex. dimma, snö eller sandstorm
• Kraftig blåst
●Andra källor för soniska vågor
• Om signalhorn, bildetektorer, motor-
cyklars motorer, truckars luftbromsar,
avståndssonarer i and ra fordon eller
andra apparater som genererar ultra-
soniska vågor befinner sig nära bilen
• Om en dekal eller elektrisk kompo- nent, t.ex. bakgrundsbelyst registre-
ringsskylt (särs kilt om den är
självlysande), d imljus, skärmskydd
eller trådlös antenn är installerad nära
en sensor
●Förändringar i bilens lutning
• Bilen lutar starkt
• Om främre delen av bilen höjs eller sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på grund av en kroc k eller annan stöt
■Situationer när den intelligenta
autobromsen (statiska föremål)
eventuellt inte fun gerar på rätt sätt
I vissa situationer, som följande, funge-
rar den här funktionen inte alltid på rätt
sätt.
●Väder
• Om en sensor eller y tan runt sensorn
är mycket het eller kall
OM42D32SE.book Page 290 Tuesday, September 22, 2020 10:04 AM

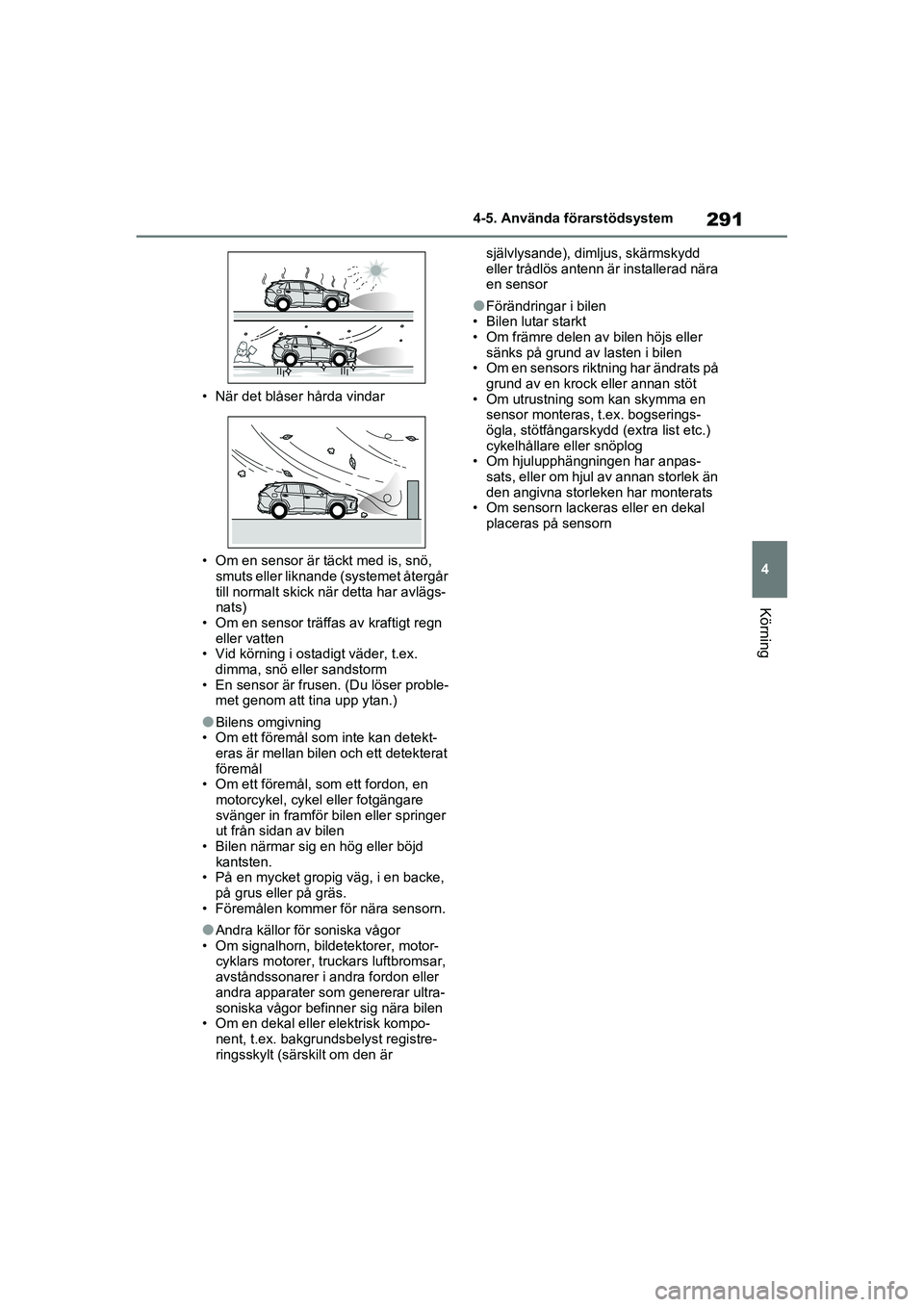

291
4
4-5. Använda förarstödsystem
Körning
OM42D32SE
• När det blåser hårda vindar
• Om en sensor är t
äckt med is, snö,
smuts eller liknande (systemet återgår
till normalt skick när detta har avlägs-
nats)
• Om en sensor träffas av kraftigt regn eller vatten
• Vid körning i ost adigt väder, t.ex.
dimma, snö eller sandstorm
• En sensor är frusen. (Du löser proble- met genom att tina upp ytan.)
●Bilens omgivning
• Om ett föremål som inte kan detekt-
eras är mellan bilen och ett detekterat
föremål
• Om ett föremål, som ett fordon, en
motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut från sidan av bilen
• Bilen närmar sig en hög eller böjd kantsten.
• På en mycket gropig väg, i en backe,
på grus elle r på gräs.
• Föremålen kommer för nära sensorn.
●Andra källor för soniska vågor
• Om signalhorn, bildetektorer, motor- cyklars motorer, tru ckars luftbromsar,
avståndssonarer i andra fordon eller
andra apparater som genererar ultra-
soniska vågor befinner sig nära bilen
• Om en dekal eller elektrisk kompo-
nent, t.ex. bakgrundsbelyst registre-
ringsskylt (särskilt om den är självlysande), d
imljus, skärmskydd
eller trådlös antenn är installerad nära
en sensor
●Förändringar i bilen
• Bilen lutar starkt
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på
grund av en kroc k eller annan stöt
• Om utrustning som kan skymma en sensor monteras, t.ex. bogserings-
ögla, stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om hjulupphängningen har anpas-
sats, eller om hjul av annan storlek än
den angivna storle ken har monterats
• Om sensorn lackeras eller en dekal
placeras på sensorn
OM42D32SE.book Page 291 Tuesday, September 22, 2020 10:04 AM

2924-5. Använda förarstödsystem
OM42D32SE
*: i förekommande fall
Den här funktionen aktiveras i situationer, som följande, om et t fordon
detekteras i bilens färdriktning.
■Ett fordon närmar sig medan bilen backas och bromspedalen är
inte nedtrampad, eller trampas ned sent
→ sid. 267
Intelligent autobroms (korsande trafik bakom bilen)*
Om en bakre radarsensor detekterar ett fordon som närmar sig fr ån
höger eller vänster bakom bilen och systemet bedömer att sannol ik-
heten för en kollision är hög ut för den här funktionen bromsreg le-
ring för att minska sannolikheten av en sammanstötning med
fordonet som närmar sig.
Exempel på systemets funktion
SensortyperVARNING
■Säkerställa att de n intelligenta
autobromsen (korsande trafik
bakom bilen) kan fungera korrekt
Observera dessa säkerhetsåtgärder
beträffande bakre radarsensorerna
( → sid. 267). I annat fall kan senso-
rerna eventuellt inte fungera på rätt sätt
vilket kan orsak a en olyckshändelse.
●Ta inte isär och lackera inte senso-
rerna, gör inte heller någon anpass-
ning av dem.
OM42D32SE.book Page 292 Tuesday, September 22, 2020 10:04 AM
