5907-3. Zelf uit te voeren onderhoud

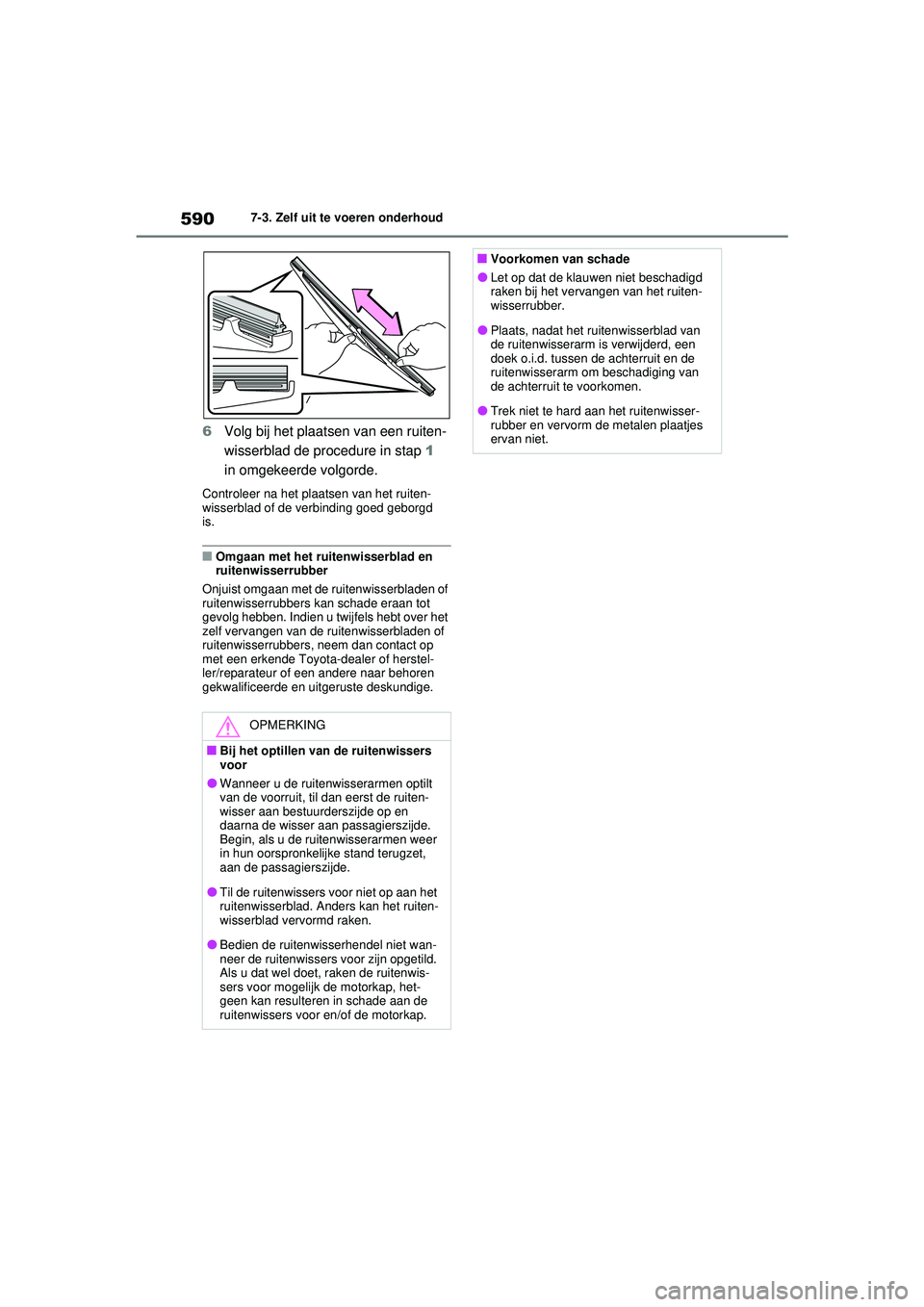

6Volg bij het plaatsen van een ruiten-
wisserblad de procedure in stap 1
in omgekeerde volgorde.
Controleer na het plaatsen van het ruiten-
wisserblad of de verbinding goed geborgd
is.
■Omgaan met het ruitenwisserblad en
ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbladen of
ruitenwisserrubbers kan schade eraan tot
gevolg hebben. Indien u twijfels hebt over het
zelf vervangen van de ruitenwisserbladen of
ruitenwisserrubbers, neem dan contact op
met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
OPMERKING
■Bij het optillen van de ruitenwissers
voor
●Wanneer u de ruitenwisserarmen optilt
van de voorruit, til dan eerst de ruiten-
wisser aan bestuurderszijde op en
daarna de wisser aan passagierszijde.
Begin, als u de ruitenwisserarmen weer
in hun oorspronkelijke stand terugzet,
aan de passagierszijde.
●Til de ruitenwissers voor niet op aan het
ruitenwisserblad. Anders kan het ruiten-
wisserblad vervormd raken.
●Bedien de ruitenwisserhendel niet wan-
neer de ruitenwissers voor zijn opgetild.
Als u dat wel doet, raken de ruitenwis-
sers voor mogelijk de motorkap, het-
geen kan resulteren in schade aan de
ruitenwissers voor en/of de motorkap.
■Voorkomen van schade
●Let op dat de klauwen niet beschadigd
raken bij het vervangen van het ruiten-
wisserrubber.
●Plaats, nadat het ruitenwisserblad van
de ruitenwisserarm is verwijderd, een
doek o.i.d. tussen de achterruit en de
ruitenwisserarm om beschadiging van
de achterruit te voorkomen.
●Trek niet te hard aan het ruitenwisser-
rubber en vervorm de metalen plaatjes
ervan niet.
pM_RAV4_OM_OM42D20E_(EE).book Page 590 Friday, August 7, 2020 1:15 PM

591
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich
voordoen:
●Het Smart entry-systeem met startknop
(indien aanwezig) en de afstandsbediening
werken niet goed.
●Het bereik van de afstandsbediening zal
kleiner worden.
Leg de volgende zaken klaar voordat u
de batterij vervangt:
 Sleufkopschroevendraaier
 Kleine sleufkopschroevendraaier
 Lithiumbatterij CR2032
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
●Vervang de batterij alleen door het door de
fabrikant aanbevolen type.
●Gooi batterijen niet weg, maar lever ze in
als KCA.

Auto's zonder Smart entry-systeem
en startknop
1 Verwijder het kapje.
Gebruik het juiste formaat schroevendraaier.
Wanneer u geforceerd wrikt, kan het kapje
beschadigd raken. Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan de
sleutel te voorkomen.
2
Verwijder het batterijdekseltje.
Als het verwijderen van het kapje van de
batterij moeilijk gaat, til dan de rand op om
het te verwijderen.
3Verwijder de lege batterij.
Gebruik het juiste formaat schroevendraaier
om de batterij te verwijderen.
Plaats een nieuwe batterij met de positieve
aansluiting + naar boven.
Batterij afstandsbediening/
elektronische sleutel
Vervang de batterij door een
nieuw exemplaar als deze ontla-
den raakt.
Zaken die u dient klaar
te leggen
Batterij vervangen
pM_RAV4_OM_OM42D20E_(EE).book Page 591 Friday, August 7, 2020 1:15 PM

5927-3. Zelf uit te voeren onderhoud

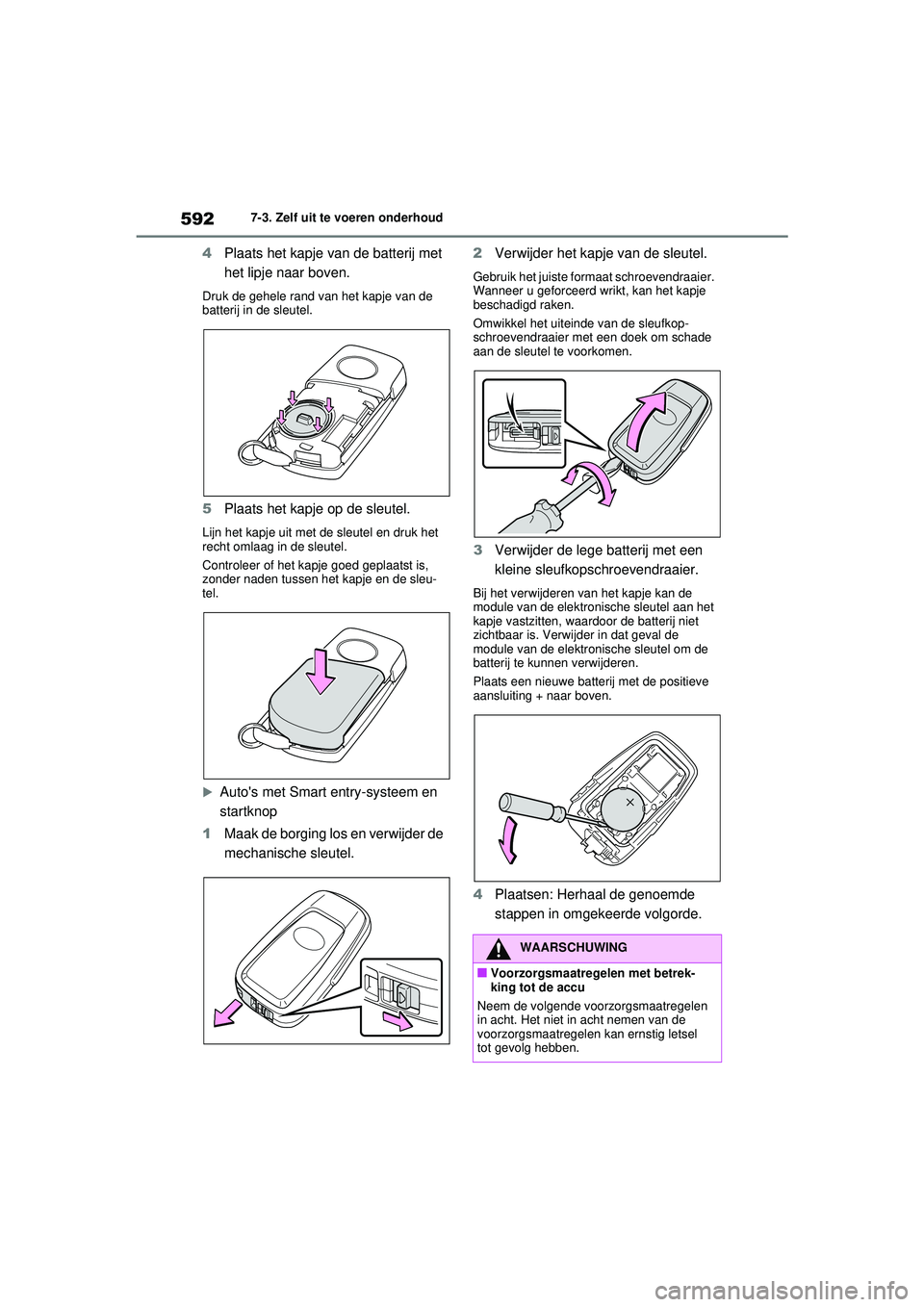

4Plaats het kapje van de batterij met
het lipje naar boven.
Druk de gehele rand van het kapje van de
batterij in de sleutel.
5Plaats het kapje op de sleutel.
Lijn het kapje uit met de sleutel en druk het
recht omlaag in de sleutel.
Controleer of het kapje goed geplaatst is,
zonder naden tussen het kapje en de sleu-
tel.

Auto's met Smart entry-systeem en
startknop
1 Maak de borging los en verwijder de
mechanische sleutel. 2
Verwijder het kapje van de sleutel.
Gebruik het juiste formaat schroevendraaier.
Wanneer u geforceerd wrikt, kan het kapje
beschadigd raken.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met een doek om schade
aan de sleutel te voorkomen.
3Verwijder de lege batterij met een
kleine sleufkopschroevendraaier.
Bij het verwijderen van het kapje kan de
module van de elektronische sleutel aan het
kapje vastzitten, waardoor de batterij niet
zichtbaar is. Verwijder in dat geval de
module van de elektroni sche sleutel om de
batterij te kunnen verwijderen.
Plaats een nieuwe batterij met de positieve
aansluiting + naar boven.
4 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
WAARSCHUWING
■Voorzorgsmaatregelen met betrek-
king tot de accu
Neem de volgende voorzorgsmaatregelen
in acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan ernstig letsel
tot gevolg hebben.
pM_RAV4_OM_OM42D20E_(EE).book Page 592 Friday, August 7, 2020 1:15 PM

593
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

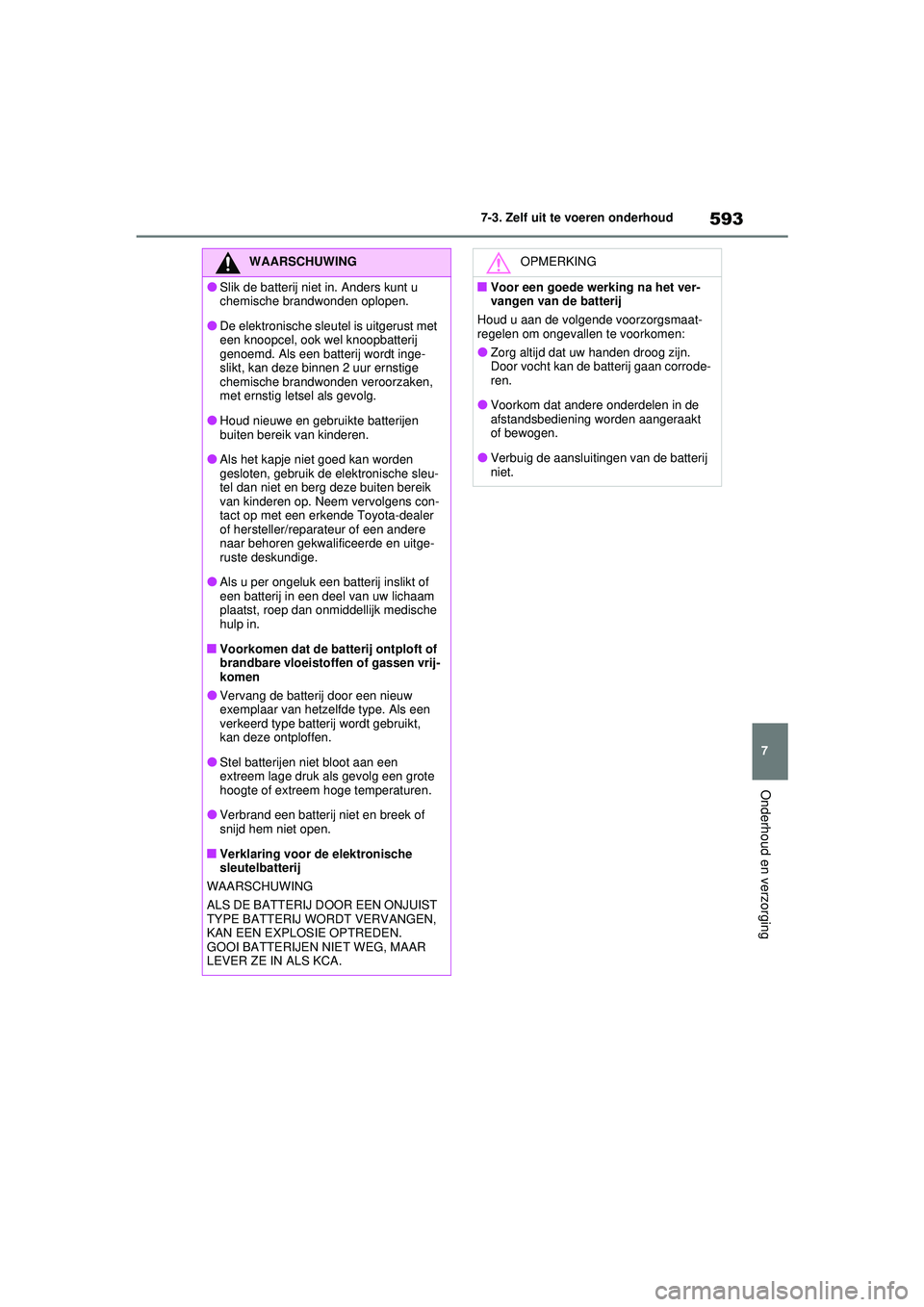

WAARSCHUWING
●Slik de batterij niet in. Anders kunt u
chemische brandwonden oplopen.
●De elektronische sleutel is uitgerust met
een knoopcel, ook wel knoopbatterij
genoemd. Als een batterij wordt inge-
slikt, kan deze binnen 2 uur ernstige
chemische brandwonden veroorzaken,
met ernstig letsel als gevolg.
●Houd nieuwe en gebruikte batterijen
buiten bereik van kinderen.
●Als het kapje niet goed kan worden
gesloten, gebruik de elektronische sleu-
tel dan niet en berg deze buiten bereik
van kinderen op. Neem vervolgens con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Als u per ongeluk een batterij inslikt of
een batterij in een deel van uw lichaam
plaatst, roep dan onmiddellijk medische
hulp in.
■Voorkomen dat de batterij ontploft of
brandbare vloeistoffen of gassen vrij-
komen
●Vervang de batterij door een nieuw
exemplaar van hetzelfde type. Als een
verkeerd type batterij wordt gebruikt,
kan deze ontploffen.
●Stel batterijen niet bloot aan een
extreem lage druk als gevolg een grote
hoogte of extreem hoge temperaturen.
●Verbrand een batterij niet en breek of
snijd hem niet open.
■Verklaring voor de elektronische
sleutelbatterij
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST
TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR
LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het ver-
vangen van de batterij
Houd u aan de volgende voorzorgsmaat-
regelen om ongevallen te voorkomen:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corrode-
ren.
●Voorkom dat andere onderdelen in de
afstandsbediening worden aangeraakt
of bewogen.
●Verbuig de aansluitingen van de batterij
niet.
pM_RAV4_OM_OM42D20E_(EE).book Page 593 Friday, August 7, 2020 1:15 PM

5947-3. Zelf uit te voeren onderhoud
1Zet het contact UIT.
2 Open het deksel van de zekeringen-
kast.
Motorruimte: zekeringenkast type A
(indien aanwezig)
Druk de klauwen en in om de bor-
ging helemaal ongedaan te maken en ver-
wijder het deksel.

Motorruimte: zekeringenkast type B
Druk de klauwen en in om de bor-
ging helemaal ongedaan te maken en ver-
wijder het deksel. 
Linkerzijde dashboard
Verwijder de klep.

Rechterzijde dashboard
Druk de borglip in om de afdekkap te verwij-
deren en verwijder vervolgens het deksel.
Controleren en vervangen
van zekeringen
Als een bepaalde stroomverbrui-
ker niet werkt, kan het zijn dat een
zekering is doorgebrand. Contro-
leer in dat geval de desbetreffende
zekering en vervang deze indien
nodig.
Controleren en vervangen
van zekeringen
AB
AB
pM_RAV4_OM_OM42D20E_(EE).book Page 594 Friday, August 7, 2020 1:15 PM

595
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

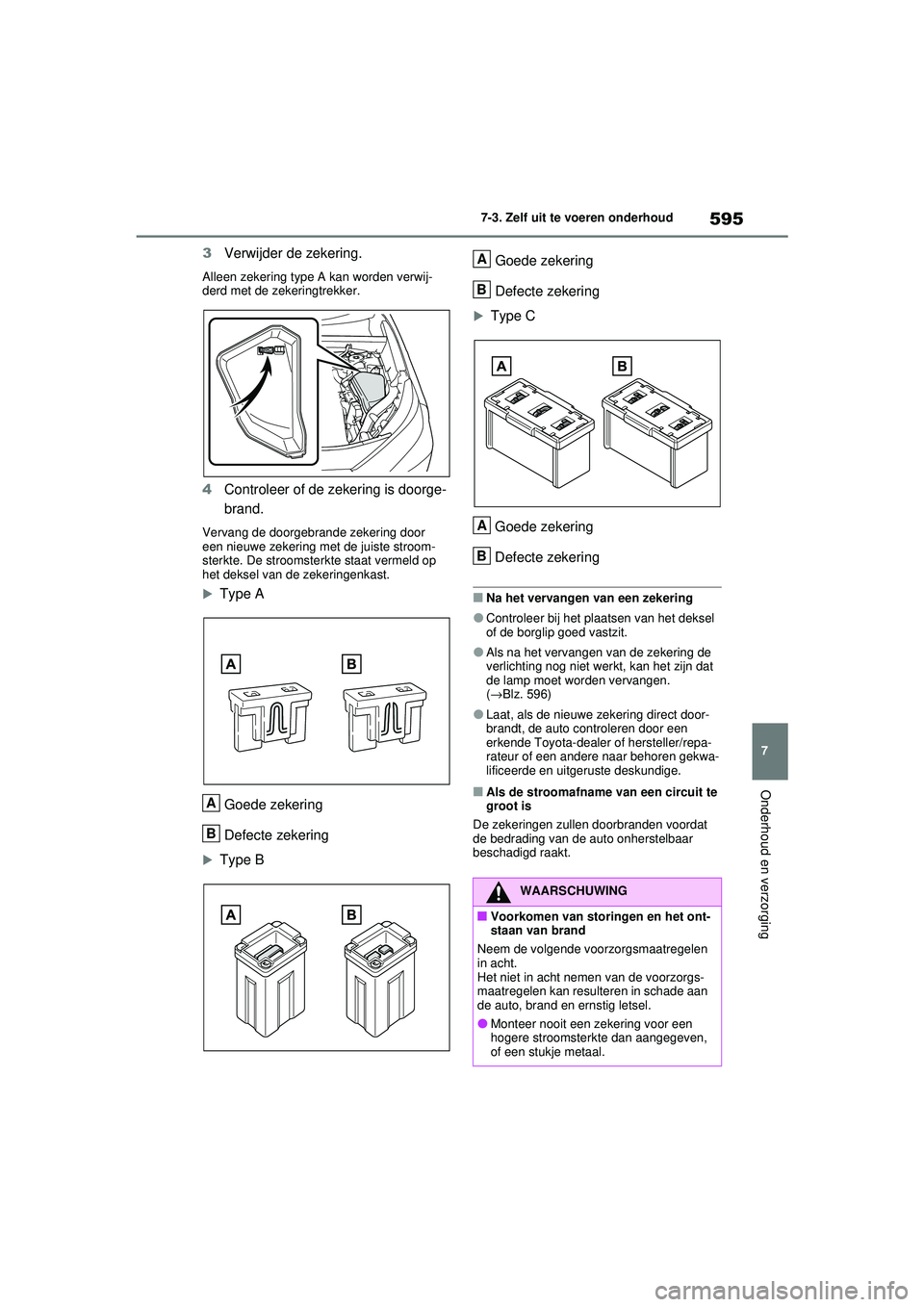

3
Verwijder de zekering.
Alleen zekering type A kan worden verwij-
derd met de zekeringtrekker.
4Controleer of de zekering is doorge-
brand.
Vervang de doorgebrande zekering door
een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op
het deksel van de zekeringenkast.

Type A
Goede zekering
Defecte zekering
Type B Goede zekering
Defecte zekering
Type C
Goede zekering
Defecte zekering
■Na het vervangen van een zekering
●Controleer bij het plaatsen van het deksel
of de borglip goed vastzit.
●Als na het vervangen van de zekering de
verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen.
( → Blz. 596)
●Laat, als de nieuwe zekering direct door-
brandt, de auto controleren door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden voordat
de bedrading van de auto onherstelbaar
beschadigd raakt.A
B
WAARSCHUWING
■Voorkomen van storingen en het ont-
staan van brand
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een
hogere stroomsterkte dan aangegeven,
of een stukje metaal.
A
B
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 595 Friday, August 7, 2020 1:15 PM

5967-3. Zelf uit te voeren onderhoud
Controleer het vermogen van de
defecte lamp. (→Blz. 680)
Voor (type A)
Richtingaanwijzers voor
Mistlampen voor (indien aanwezig)
Instapverlichting spiegelvoet (indien
aanwezig)
WAARSCHUWING
●Gebruik altijd een originele Toyota-
zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een
stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekerin-
gen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomaf-
name zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■Voorkomen van beschadigingen aan
het deksel van de zekeringenkast in
de motorruimte
Maak bij het openen van de zekeringen-
kast de borgingen van de klauw volledig
los alvorens het deksel op te tillen. Anders
kunnen de klauwen beschadigd raken.
Lampen
U kunt de onderstaande lampen
desgewenst zelf vervangen. Som-
mige lampen zijn eenvoudiger te
vervangen dan andere lampen.
Aangezien de onderdelen bescha-
digd zouden kunnen raken, raden
wij u aan om de vervanging te
laten uitvoeren door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Voorbereiden van het vervan-
gen van een lamp
Plaats lamp
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 596 Friday, August 7, 2020 1:15 PM

597
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Voor (type B)
Richtingaanwijzers voor
Mistlampen voor
Instapverlichting spiegelvoet (indien
aanwezig)
Vóór (type C)Richtingaanwijzers voor
Mistlampen voor (indien aanwezig)
Instapverlichting spiegelvoet (indien
aanwezig)
AchterRichtingaanwijzers achter
Achteruitrijlichten
■Lampen die vervangen moeten
worden door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskun-
dige.
 Koplampen
 Dagrijverlichting
 Parkeerlichten voor
 Richtingaanwijzers opzij
 Achterlichten
 Remlichten
 Mistachterlicht (indien aanwezig)
 Derde remlicht
 Kentekenplaatverlichting
■Ledlampen
Behalve de onderstaande lampen zijn de
lampen voorzien van een aantal leds. Laat
een defecte led vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Richtingaanwijzers voor
●Mistlampen voor (indien aanwezig)
●Richtingaanwijzers achter
●Achteruitrijlichten
●Instapverlichting spiegelvoet (indien aan-
wezig)
A
B
C
A
B
C
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 597 Friday, August 7, 2020 1:15 PM

5987-3. Zelf uit te voeren onderhoud
■Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan v an de binnenzijde van
het koplampglas is normaal. Neem in de vol-
gende gevallen contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde
van het koplampglas zit.
●Als de binnenzijde van de koplamp nat is
en blijft.
■Richtingaanwijzers voor (type A
en B)
1 Draai de lamphouder linksom.
2 Verwijder de lamp.
3 Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
■Richtingaanwijzers voor (type C)
1 Draai de lamphouder linksom.
2 Verwijder de lamp.
3 Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
Lampen vervangen
pM_RAV4_OM_OM42D20E_(EE).book Page 598 Friday, August 7, 2020 1:15 PM

599
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Mistlampen voor (indien aanwe-
zig)
1 Draai het stuurwiel om voldoende
werkruimte te creëren.
2 Verwijder de schroeven. 3
Verwijder de schroeven en de clips
en verwijder de wielkuip gedeelte-
lijk.
4 Neem de stekker los.
5 Draai de lamphouder linksom.
pM_RAV4_OM_OM42D20E_(EE).book Page 599 Friday, August 7, 2020 1:15 PM
