– Om ett framförvarande fordon har
extremt hög markfrigång
– Om framförvarande fordon har en
last som skjuter ut bakom bakre
stötfångaren
– Om ett framförvarande fordon har
oregelbunden form, till exempel en
traktor eller en sidovagn
– Om framförvarande fordon är en
barncykel, en cykel som har stor last,
cykel med mer än en person, eller en
ovanligt formad cykel (cykel med
barnsits, tandemcykel etc.)
*2
– Om höjden på en fotgängare eller
cyklist framför bilen är kortare än ca
1 m eller längre än ca 2 m
*2
– Om en fotgängare/cyklist bär
överdimensionerade kläder
(regnrock, lång kjol osv.) som gör
silhuetten otydlig
*2
– Om en fotgängare böjer sig framåt
eller står på knä, eller en cyklist
böjer sig framåt
*2
– Om en fotgängare/cyklist rör sig
snabbt*2
– Om en fotgängare drar barnvagn,
rullstol, cykel eller annat fordon*2
– Vid körning i dåligt väder, t.ex.
kraftigt regn, dimma, snö eller
sandstorm
– Vid körning genom ånga eller rök
– När ljuset i omgivningen är svagt, till
exempel gryning eller skymning, på
natten eller i en tunnel, så att
avkänningsbara föremål verkar ha
samma färg som omgivningen
– Vid körning på en plats där det
omgivande ljuset ändras snabbt, till
exempel vid infarten till eller
utfarten från en tunnel.– När fordonet inte har körts under en
viss tid efter det att hybridsystemet
har startats
– Vid en vänster- eller högersväng
och några sekunder efter en
vänster- eller högersväng
– Vid körning i en kurva och i några
sekunder efter körning i en kurva
– Om bilen sladdar
– Om främre delen av bilen höjs eller
sänks
– Om hjulen är felriktade
– Om ett torkarblad skymmer
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
• I några situationer, som följande,
erhålls eventuellt inte tillräcklig
bromskraft vilket hindrar systemet
från att fungera på rätt sätt:
– Om bromsfunktionerna inte kan
arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller annat halt vägunderlag
– När det finns djupa hjulspår på
vägytan
– Vid körning på bergsväg
– Vid körning på väg som har backar
till höger eller vänster
*1Gäller fordon som är avsedda för
länder/områden där detektering av
cyklister inte är möjlig (→Sid. 192)
4.5 Använda körstödssystemen
199
4
Körning

*2Gäller fordon som är avsedda för
länder/områden där detektering av
fotgängare och/eller cyklister är möjlig
(→Sid. 192)
Om VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 266), är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned Off Pre-Collision Brake System
Unavailable" visas på
informationsdisplayen.
4.5.3 LTA (Körfilsassistans)*
*I förekommande fall
Vid körning på väg med tydliga vita (gula)
körfältslinjer varnar LTA-systemet
föraren om bilen kan komma att avvika
från körfältet eller riktningen
*, och kan
eventuellt vrida ratten något för att
undvika att bilen avviker från sitt körfält
eller riktning
*. Medan den aktiva
farthållaren med radar från 0 km/tim är
aktiverad vrider dessutom systemet
ratten för att behålla bilens läge i
körfältet.
LTA -systemet känner av vita (gula)
körfältsmarkeringar eller en riktning
*
med frontkameran. Det känner även av
framförvarande fordon med
frontkameran och radar.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
VARNING!
Innan du använder LTA-systemet
• Förlita dig inte enbart på
LTA-systemet. LTA-systemet kör inte
bilen automatiskt, inte heller minskar
det den uppmärksamhet som föraren
måste ge området framför bilen.
Föraren måste alltid ta fullt ansvar
för säker körning genom att vara
mycket uppmärksam på
förhållandena runt bilen och
använda ratten för att korrigera
bilens körriktning. Föraren måste
också ta tillräckligt långa raster när
trötthet ger sig till känna, t.ex. på
långkörningar.
• Undlåtelse att vidta lämpliga
åtgärder och ge körningen full
uppmärksamhet kan leda till en
olycka som kan resultera i svåra eller
livshotande skador.
• Stäng av LTA-systemet med
LTA-knappen när systemet inte
används.
Situationer som är olämpliga för
LTA-systemet
I följande situationer ska du stänga av
systemet med LTA-knappen. I annat fall
kan det leda till en olyckshändelse som
kan resultera i svåra eller livshotande
skador.
• Bilen körs på underlag som är halt på
grund av regn, nysnö, köldgrader, etc.
• Bilen körs på en snötäckt väg.
• Vita (gula) körfältsmarkeringar är
svåra att se på grund av regn, snö,
dimma, damm, etc.
• Bilen körs på tillfälligt eller begränsat
körfält på grund av byggnadsarbete.
• Bilen körs i ett byggnationsområde.
• Reservhjul, snökedjor, etc., är
monterade.
• Om däcken är mycket slitna eller om
lufttrycket i däcken är lågt.
• Om du kör med släpvagn
*, eller vid
bogsering i nödsituationer
*Modeller som kan köra med släpvagn.
(→Sid. 156)
4.5 Använda körstödssystemen
200

VARNING!(Fortsättning)
Undvik funktionsstörning i
LTA-systemet och att det används av
misstag
• Gör inga anpassningar av
strålkastarna eller dekaler på
lampornas yta.
• Gör inga anpassningar av fjädringen,
etc. Om fjädringen o. dyl. behöver
bytas ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Montera eller placera inga föremål på
motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller
dylikt).
• Kontakta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer om vindrutan behöver
repareras.
Förhållanden då funktionen
eventuellt inte fungerar på rätt sätt
I följande situationer fungerar
eventuellt inte funktionerna på rätt
sätt och bilen kan avvika från körfältet.
Kör säkert genom att alltid vara
uppmärksam på omgivningen och
använd ratten för att korrigera bilens
riktning, förlita dig inte enbart på
funktionerna.
• När displayen för
uppföljningskörning visas
(→sid. 205) och det framförvarande
fordonet byter fil. (Din bil kan
eventuellt följa det framförvarande
fordonet och också byta fil.)
VARNING!(Fortsättning)
• När displayen för
uppföljningskörning visas
(→sid. 205) och det framförvarande
fordonet kränger. (Din bil kan
eventuellt kränga på samma sätt och
avvika från körfältet.)
• När displayen för
uppföljningskörning visas
(→sid. 205) och det framförvarande
fordonet avviker från sitt körfält.
(Din bil kan eventuellt följa det
framförvarande fordonet och också
byta fil.)
• När displayen för
uppföljningskörning visas
(→sid. 205) och det framförvarande
fordonet körs extremt nära
vänstra/högra körfältslinjen. (Din bil
kan eventuellt följa det
framförvarande fordonet och också
byta fil.)
• Bilen körs i en snäv kurva.
• Föremål eller mönster som kan
misstas för vita (gula)
körfältsmarkeringar finns vid sidan
av vägen (räcken, reflekterande
stolpar, etc.).
• Bilen körs där vägen delar sig, vägar
går samman, etc.
4.5 Använda körstödssystemen
201
4
Körning

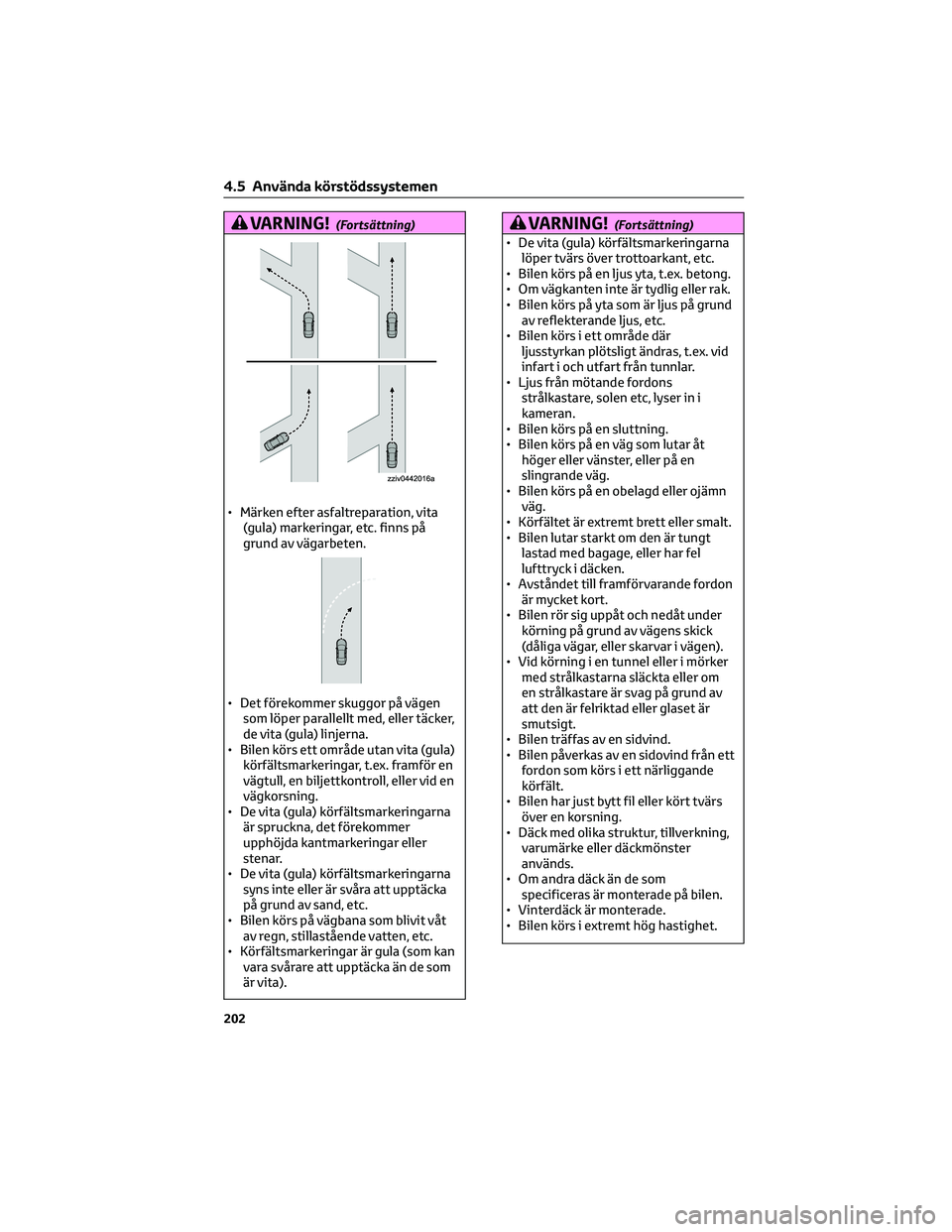

VARNING!(Fortsättning)
• Märken efter asfaltreparation, vita
(gula) markeringar, etc. finns på
grund av vägarbeten.
• Det förekommer skuggor på vägen
som löper parallellt med, eller täcker,
de vita (gula) linjerna.
• Bilen körs ett område utan vita (gula)
körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en
vägkorsning.
• De vita (gula) körfältsmarkeringarna
är spruckna, det förekommer
upphöjda kantmarkeringar eller
stenar.
• De vita (gula) körfältsmarkeringarna
syns inte eller är svåra att upptäcka
på grund av sand, etc.
• Bilen körs på vägbana som blivit våt
av regn, stillastående vatten, etc.
• Körfältsmarkeringar är gula (som kan
vara svårare att upptäcka än de som
är vita).
VARNING!(Fortsättning)
• De vita (gula) körfältsmarkeringarna
löper tvärs över trottoarkant, etc.
• Bilen körs på en ljus yta, t.ex. betong.
• Om vägkanten inte är tydlig eller rak.
• Bilen körs på yta som är ljus på grund
av reflekterande ljus, etc.
• Bilen körs i ett område där
ljusstyrkan plötsligt ändras, t.ex. vid
infart i och utfart från tunnlar.
• Ljus från mötande fordons
strålkastare, solen etc, lyser in i
kameran.
• Bilen körs på en sluttning.
• Bilen körs på en väg som lutar åt
höger eller vänster, eller på en
slingrande väg.
• Bilen körs på en obelagd eller ojämn
väg.
• Körfältet är extremt brett eller smalt.
• Bilen lutar starkt om den är tungt
lastad med bagage, eller har fel
lufttryck i däcken.
• Avståndet till framförvarande fordon
är mycket kort.
• Bilen rör sig uppåt och nedåt under
körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
• Vid körning i en tunnel eller i mörker
med strålkastarna släckta eller om
en strålkastare är svag på grund av
att den är felriktad eller glaset är
smutsigt.
• Bilen träffas av en sidvind.
• Bilen påverkas av en sidovind från ett
fordon som körs i ett närliggande
körfält.
• Bilen har just bytt fil eller kört tvärs
över en korsning.
• Däck med olika struktur, tillverkning,
varumärke eller däckmönster
används.
• Om andra däck än de som
specificeras är monterade på bilen.
• Vinterdäck är monterade.
• Bilen körs i extremt hög hastighet.
4.5 Använda körstödssystemen
202

Funktioner i LTA-systemet
Körfilsvarning, funktion
När systemet bedömer att bilen håller på
att lämna sitt körfält eller sin
riktning
*visas en varning på
informationsdisplayen och en
varningssummer hörs för att påkalla
förarens uppmärksamhet.
Om varningssummern hörs ska du
kontrollera området runt om din bil och
försiktigt vrida ratten för att styra bilen
tillbaka till körfältets mitt.
Modeller med BSM: När systemet
bedömer att bilen kan komma att avvika
från sitt körfält och att sannolikheten av
en kollision med ett fordon som kör om i
intilliggande körfält är hög aktiveras
körfilsvarningen även om
körriktningsvisarna används.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkantStyrassistansfunktion
Om systemet bedömer att bilen håller på
att lämna sitt körfält eller riktning
*,
assisterar det efter behov genom att ge
ratten korta vridningar under kort tid för
att hålla kvar bilen i sitt körfält.
Om systemet känner av att ratten inte har
vridits under en fastställd tid, eller om
ratten inte hålls i ett stadigt grepp visas
en varning på informationsdisplayen
varpå funktionen stängs tillfälligt av.
Modeller med BSM: När systemet
bedömer att bilen kan komma att avvika
från sitt körfält och att sannolikheten av
en kollision med ett fordon som kör om i
närliggande körfält är hög aktiveras
rattassistansen även om
körriktningsvisarna används.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
4.5 Använda körstödssystemen
203
4
Körning

Trötthetsvarnare, funktion
Om bilen kränger inom sitt körfält hörs
varningssummern och ett meddelande
visar på informationsdisplayen för att
påkalla förarens uppmärksamhet.
Filbytesassistans
Den här funktionen är kopplad till den
aktiva farthållaren från 0 km/tim och ger
assistans, efter behov, genom att vrida
ratten för att hålla kvar bilen i sitt körfält.
När den aktiva farthållaren från 0 km/tim
inte är aktiverad fungerar inte funktionen
för filbytesassistansen.
I situationer när de vita (gula)
körfältslinjerna är svåra att se eller inte är
synliga alls, t.ex. i bilköer, aktiveras den
här funktionen för att hjälpa bilen följa
ett framförvarande fordon genom att
övervaka det fordonets position.
Om systemet känner av att ratten inte har
vridits under en fastställd tid, eller om
ratten inte hålls i ett stadigt grepp visas
en varning på informationsdisplayen
varpå funktionen stängs tillfälligt av.Slå på LTA-systemet
Tryck på LTA-knappen för att sätta på
systemet.
Kontrollampan till LTA tänds och ett
meddelande visas på
informationsdisplayen.
Tryck en gång till på LTA-knappen för att
stänga av systemet.
När LTA-systemet har satts på eller
stängts av fortsätter LTA-systemet i
samma läge nästa gång hybridsystemet
startas.
4.5 Använda körstödssystemen
204

Indikeringar på informationsdisplay
ALTA, indikator
Kontrollampan informerar föraren om
systemet är aktivt eller ej.
Lyser med vitt ljus: LTA-systemet är
aktivt.
Lyser med grönt ljus: Rattassistansen
i styrningskontrollen eller
körfältsassistansen är aktiv.
Blinkar med gult ljus:
Körfilsvarningen är aktiv.
BVisning av rattassistansfunktionen
Visas när informationsdisplayen är
inställd på informationsskärmen till
förarstödssystemet.
Indikerar att rattassistansen i
funktionerna styrningskontroll eller
körfältsassistans är aktiv.
Körfältets båda yttersidor visas:
Indikerar att rattassistansen i
körfältsassistansen är aktiv.
En yttersida av körfältet visas:
Indikerar att rattassistansen i
styrningskontrollen är aktiv.
Körfältets båda yttersidor blinkar:
Uppmärksammar föraren på att en
åtgärd krävs för att stanna kvar i
mitten av körfältet
(körfältsassistans).
CVisning av uppföljningskörning
Visas när informationsdisplayen är
inställd på informationsskärmen till
förarstödssystemet.
Indikerar att körfältsassistansens
styrassistans är aktiv genom att den
övervakar det framförvarande
fordonets position.När uppföljningskörningen visas, om
det framförvarande fordonet rör sig
kan din bil röra sig på samma sätt. Var
alltid uppmärksam på din omgivning
och använd ratten när det behövs för
att korrigera bilens riktning och
säkerställa säkerheten.
DFunktionen körfilsvarning, display
Visas när informationsdisplayen är
inställd på informationsskärmen till
förarstödssystemet.
Ytan i visade vita linjer är vit
Indikerar att systemet känner av vita
(gula) linjer eller en riktning
*. Om bilen
lämnar sitt körfält blinkar de vita linjerna,
som visas på bilens sida, med orange
sken.
Ytan i visade linjer är svart
Indikerar att systemet inte kan känna av
vita (gula) linjer eller en riktning,
*eller att
det har stängts av tillfälligt.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
4.5 Använda körstödssystemen
205
4
Körning

Driftsvillkor för respektive funktion
• Körfilsvarning, funktion
Den här funktionen aktiveras när
samtliga nedanstående
förutsättningar uppfylls.
– LTA är aktiverat.
– Körhastigheten är lägst cirka
50 km/tim.
*1
– Systemet känner av vita (gula)
körfältslinjer eller en riktning*2.
(Om en vit [gul] linje eller riktning*2
bara detekteras på en sida kommer
systemet att bara aktiveras på den
detekterade sidan.)
– Körfältets bredd är minst cirka 3 m.
– Körriktningsvisaren används inte.
(Modeller med BSM: Utom när en
annan bil är i körfältet på sidan som
körriktningsvisaren indikerade)
– Bilen körs inte i en skarp kurva.
– Inga systemstörningar känns av.
(→Sid. 208)
*1Funktionen aktiveras även om bilens
hastighet är lägre än cirka 50 km/tim
när körfältsassistansen är aktiverad.
*2Gränsen mellan asfalt och
vägkanten, t.ex. gräs, jord eller
vägkant
• Styrassistans
Den här funktionen aktiveras när
samtliga följande förutsättningar
uppfylls, utöver
driftsförutsättningarna för
funktionen för körfilsvarning.
– Inställningen av ”Steering Assist” i
skärmen
på
informationsdisplayen är ”ON”.
(→Sid. 93)
– Bilen varken accelereras eller
bromsas in till minst ett fastställt
värde.
– Ratten används inte med en kraft
som är lämplig för filbyte.
– ABS, VSC, TRC och PCS är inte
aktiva.
– TRC eller VSC är inte avstängda.
– Ingen varning för inga händer på
ratten visas. (→Sid. 207)• Trötthetsvarnare, funktion
Den här funktionen aktiveras när
samtliga nedanstående
förutsättningar uppfylls.
– Inställningen av ”Sway Warning” i
skärmen
på
informationsdisplayen är ”ON”.
(→Sid. 87)
– Bilens hastighet är minst cirka
50 km/tim.
– Körfältets bredd är minst cirka 3 m.
– Inga systemstörningar känns av.
(→Sid. 208)
• Körfältsassistans
Den här funktionen aktiveras när
samtliga nedanstående
förutsättningar uppfylls.
– LTA är aktiverat.
– ”Steering Assist” och ”Lane Center”
i
på informationsdisplayen är
inställda på ”ON”. (→Sid. 87)
– Den här funktionen känner av vita
(gula) körfältslinjer eller ett
framförvarande fordons läge (utom
om det framförvarande fordonet är
litet, t.ex. en motorcykel).
– Den aktiva farthållaren med radar
från 0 km/tim är aktiv i läget för
avståndshållning bil-till-bil.
– Körfältets bredd är cirka 3 till 4 m.
– Körriktningsvisaren används inte.
– Bilen körs inte i en skarp kurva.
– Inga systemstörningar känns av.
(→Sid. 208)
– Bilen varken accelereras eller
bromsas in med minst ett fastställt
värde.
– Ratten används inte med en kraft
som är lämplig för filbyte.
– ABS, VSC, TRC och PCS är inte
aktiva.
– TRC eller VSC är inte avstängda.
– Ingen varning för inga händer på
ratten visas. (→Sid. 207)
– Bilen körs mitt i körfältet.
– Styrningsassistansen är inte aktiv.
4.5 Använda körstödssystemen
206

Tillfällig avstängning av funktioner
• Om driftsförutsättningarna inte
längre uppfylls kan funktionen
tillfälligt stängas av. När
driftsförutsättningarna uppfylls igen
återställs funktionen automatiskt.
(→Sid. 206)
• Om driftsförutsättningarna
(→Sid. 206) inte längre uppfylls
medan körfältsassistansen aktiv kan
en summerton höras för att indikera
att funktionen är tillfälligt avstängd.
Styrningskontroll/körfältsassistans
• Beroende på bilens hastighet, läge i
körfältet, vägens skick etc, känner
föraren inte alltid av att funktionen är
aktiv, eller funktionen aktiveras
eventuellt inte alls.
•
Funktionens styrningskontroll
åsidosätts när föraren vrider på ratten.
• Försök inte testa styrningskontrollen.
Funktionen körfilsvarning
• Varningssummern kan var svår att
urskilja bland högt ljud utifrån, t.ex.
om ljudanläggningen har hög volym.
• Om kanten på körriktningen
*inte är
tydlig eller rak fungerar inte
körfältsassistansen.
• Modeller med BSM: Det är eventuellt
inte möjligt för systemet att bedöma
om det är risk för kollision med ett
fordon i ett närliggande körfält.
• Försök inte testa körfilsvarningen.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
Varning för inga händer på ratten
I följande situationer visas ett
varningsmeddelande som uppmanar
föraren att hålla i ratten och symbolen
på bilden visas på informationsdisplayen
för att varna föraren. Varningen upphör
när systemet bedömer att föraren håller
i ratten. Ha alltid händerna på ratten när
det här systemet används oavsett
varningar.• När systemet bedömer att föraren inte
håller händerna på ratten medan
systemet är aktiverat.
Om föraren fortsätter att inte ha
händerna på ratten hörs
summertonen, föraren varnas och
funktionen stängs tillfälligt av. Denna
varning fungerar på samma sätt när
föraren oupphörligt bara använder
ratten med små vridningar.
• Om systemet bedömer att bilen
eventuellt kommer att avvika från
körfältet vid körning i en kurva medan
körfältsassistansen är aktiv.
Beroende på bilens skick och rådande
vägförhållanden aktiveras eventuellt
inte varningen. Dessutom, om
systemet bedömer att bilen körs i en
kurva kan varningarna ske tidigare än
vid körning på en rak väg.
• När systemet bedömer att föraren kör
utan att hålla i ratten medan
rattassistansen i
styrassistansfunktionen är aktiv.
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är
aktiv hörs summertonen och föraren
varnas. För varje gång summertonen
hörs blir den längre.
Trötthetsvarnare, funktion
Om systemet bedömer att föraren har
tagit händerna från ratten medan
trötthetsvarnaren är aktiverad hörs en
summerton och ett
varningsmeddelande visas som
uppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.
4.5 Använda körstödssystemen
207
4
Körning

Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction Visit Your Dealer”
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”LTA Unavailable”
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
• ”LTA Unavailable at Current Speed”
Funktionen kan inte användas
eftersom körhastigheten överskrider
driftsområdet för LTA. Kör
långsammare.
Specialinställning
Inställningar för funktionen kan ändras.
(→Sid. 93)
4.5.4 RSA (Vägskyltsavläsare)*
*I förekommande fall
RSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om uppgifter om
hastighetsbegränsning är tillgängliga)
för att informera föraren via displayen.
Om systemet bedömer att bilen körs
fortare än hastighetsbegränsningen,
utför förbjudna åtgärder, etc, enligt
detekterade vägskyltar förvarnas föraren
via synlig avisering och
aviseringssummer.
VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Kör alltid säkert
genom att noga uppmärksamma
gällande trafikbestämmelser.
Indikering på informationsdisplay
Om frontkameran känner av en skylt
och/eller information om en skylt finns i
navigationssystemet så visas skylten på
informationsdisplayen.
• När förarstödssystemets
informationsdisplay har valts kan upp
till tre skyltar visas. (→Sid. 87)
4.5 Använda körstödssystemen
208
